1 Räknare med displayer Elektroniska räknare 20 khz / Räknare A, B, set/reset positionsvisning; pulsgivare (A, B) HTL, flankräkning (x1, x2, x4) antalsräkning; A = räknaringång, B = upp/ned alt. A, B = räknaringångar; A-B / A+B skalfaktor, minne vid spänningsbortfall 10-30VDC matning ZX 020: 48 x 24 mm 6 siffror / 8 mm höga ZX 020 No rd el a 20 khz / Förvalsräknare 10 khz med pulsgivare (A, B) HTL ZX 122 = ZX två förval och reläutgångar VDC matning ZX 123 = ZX 122 men VAC matning + 24VDC för givare ZX 122/123: 48 x 48 mm 6 siffror / 8 mm höga 100 khz / Räknare med analoga utgångar / förval / seriellt gränssnitt A, B, set/reset positionsvisning; pulsgivare (A, B) HTL antalsräkning; A = räknaringång, B = upp/ned alt. A, B = räknaringångar; A-B / A+B skalfaktor, minne vid spänningsbortfall programmerbar flankräkning (x1, x2, x4) 115/230VAC och 17-30VDC matning 24VDC för givare option SV006 = 24/42VAC matning i stället för 115/230VAC option TTLIN1 = TTL-ingångar + 5VDC för givare i stället för 24VDC DX 345, display DX 346 = DX analoga utgångar; ±10V och 0/4-20mA DX 347 = DX två förval och transistorutgångar DX 348 = DX seriellt gränssnitt RS232/RS485 DX : 96 x 48 mm DX DX 342 = DX två förval, två reläutgångar och seriellt gränssnitt RS232/ RS485, dock endast 17-30VDC matning. DX 342: 96 x 48 mm DX tfn fax

2 Elektroniska räknare, forts. 1 MHz / Toppklassad räknare med ingångar för två pulsgivare 2 individuellt skalbara ingångar A, /A, B, /B, med räknefrekvens 1 MHz per givare programmerbara ingångar för alla pulsformat och nivåer m/u inverser, HTL ZA 330 / ZD 330: 96 x 48 mm 8 siffror / 10 mm höga No rd el a eller TTL / RS422 4 styringångar stort urval av funktioner och driftarter som t.ex. mätning av reell längd vid flygande såg separat programmerbar linearisering för varje pulsgivaringång 4 förval med mycket snabba transistorutgångar (350 ma) RS232-gränssnitt flera olika utföranden, även med reläutgångar och förvalsomkopplare i fronten 24VAC och 17-40VDC matning ZA 340 / ZD 340: 96 x 48 mm ZA, snabba analoga utgångar ±10V och 0/4-20mA ZD, ung. = ZA men utan analoga utgångar ZR, seriellt gränssnitt RS485 ZA 644 / ZD 644: 96 x 96 mm 4 reläutgångar med tumhjulsförval 2 tfn fax

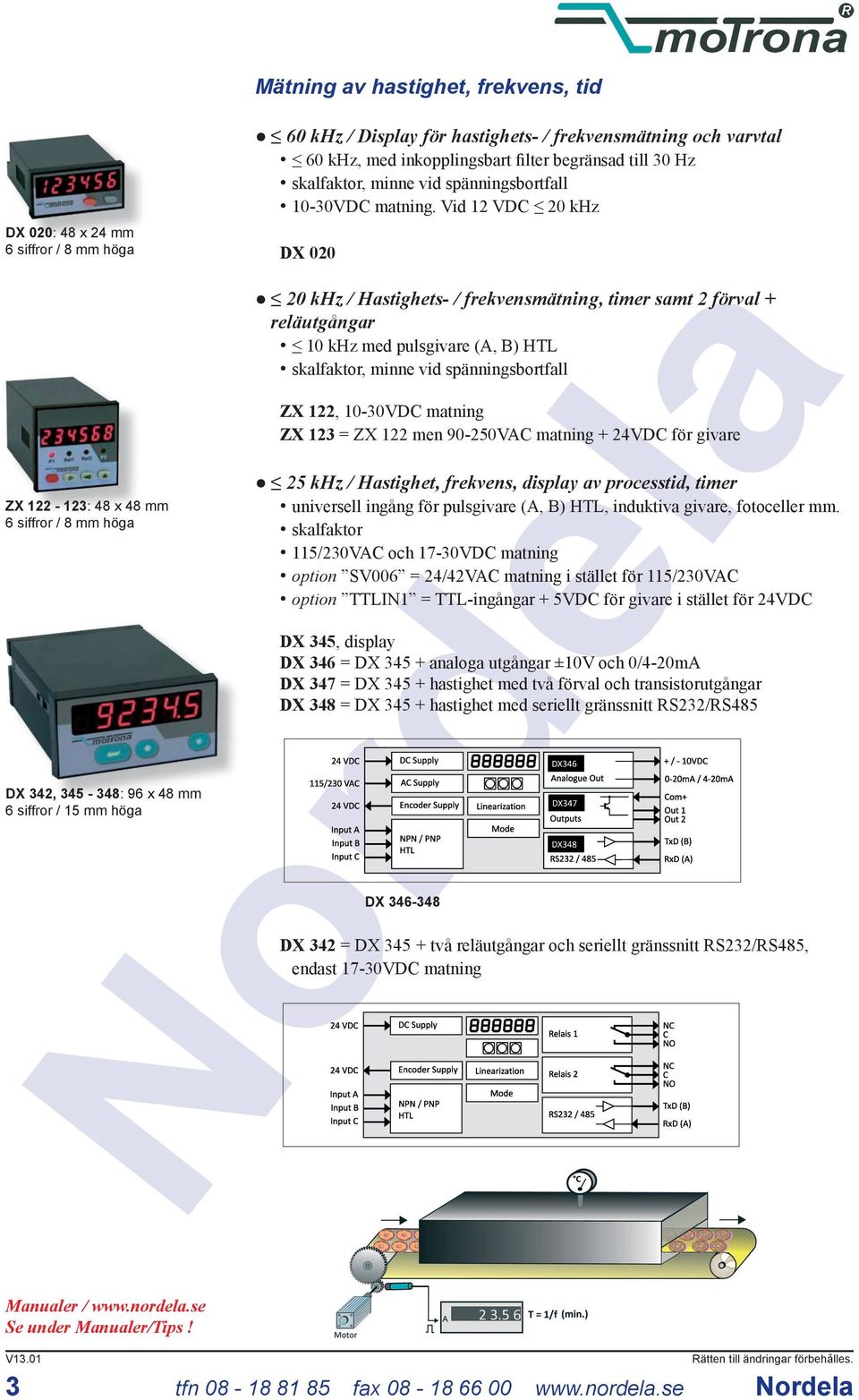

3 Mätning av hastighet, frekvens, tid 60 khz / Display för hastighets- / frekvensmätning och varvtal 60 khz, med inkopplingsbart filter begränsad till 30 Hz skalfaktor, minne vid spänningsbortfall 10-30VDC matning. Vid 12 VDC 20 khz DX 020: 48 x 24 mm 6 siffror / 8 mm höga DX 020 No rd el a 20 khz / Hastighets- / frekvensmätning, timer samt 2 förval + reläutgångar 10 khz med pulsgivare (A, B) HTL skalfaktor, minne vid spänningsbortfall ZX 122, 10-30VDC matning ZX 123 = ZX 122 men VAC matning + 24VDC för givare 25 khz / Hastighet, frekvens, display av processtid, timer universell ingång för pulsgivare (A, B) HTL, induktiva givare, fotoceller mm. skalfaktor 115/230VAC och 17-30VDC matning option SV006 = 24/42VAC matning i stället för 115/230VAC option TTLIN1 = TTL-ingångar + 5VDC för givare i stället för 24VDC ZX : 48 x 48 mm 6 siffror / 8 mm höga DX 345, display DX 346 = DX analoga utgångar ±10V och 0/4-20mA DX 347 = DX hastighet med två förval och transistorutgångar DX 348 = DX hastighet med seriellt gränssnitt RS232/RS485 DX 342, : 96 x 48 mm DX DX 342 = DX två reläutgångar och seriellt gränssnitt RS232/RS485, endast 17-30VDC matning 3 tfn fax

4 Mätning av hastighet, frekvens, tid, forts. 1 MHz / Toppklassad enhet för hastighetsmätning 2 individuellt skalbara givaringångar (A, /A, B, /B) 1 MHz per givare programmerbara ingångar för alla pulsformat och nivåer (HTL eller TTL / RS422, m/u inverser) 4 styringångar visning av riktning (±) stort urval av funktioner och driftarter; A+B / A-B / AxB / A:B / (A-B)/B SD 330: 96 x 48 mm 8 siffror / 10 mm höga procentuell skillnad mellan två hastigheter No rd el a separat programmerbar linearisering för varje pulsgivaringång 4 förval med mycket snabba transistorutgångar (350 ma) RS232-gränssnitt flera olika utföranden, även med reläutgångar och förvalsomkopplare i fronten 24VAC och 17-40VDC matning 2 x 5,2VDC och 2 x 24VDC för givare SD 340: 96 x 48 mm SD, display SA = SD + snabba analoga utgångar ±10V och 0/4-20mA SR = SD + seriellt gränssnitt RS485 SD 644: 96 x 96 mm 4 reläutgångar med tumhjulsförval 4 tfn fax

5 Displayer för en- och flervarviga SSI-pulsgivare 1 MHz / Lägesvisning för alla SSI format och koder 25 bitar master/slav funktion, klockfrekvens 1 MHz skalfaktor, nollpunktsdefinition programmerbar upplösning och utsignal, vid helt eller del av varv 115/230VAC och 17-30VDC matning 24VDC för givare IX 345, display IX 346 = IX analoga utgångar ±10V och 0/4-20mA IX 347 = IX två förval och transistorutgångar IX 348 = IX seriellt gränssnitt RS232/RS485 No rd el a IX 342, : 96 x 48 mm IX 342 = IX två reläutgångar och seriellt gränssnitt RS232/RS485, endast 17-30VDC matning 1 MHz / Lägesvisning av två SSI eller inkrementella pulsgivare 2 oberoende pulsgivaringångar (SSI master / SSI slav eller inkrementell) visning av pulsgivare 1, 2, 1-2, eller 1+2 fyra förval med snabba transistorutgångar (350 ma) seriellt gränssnitt RS232 även modeller med reläutgångar och tumhjulsomkopplare 24VAC och 17-40VDC matning ID 330: 96 x 48 mm 8 siffror / 10 mm höga ID, display IA = ID + snabb analogutgång ±10V och 0/4-20mA IR = ID + seriellt gränssnitt RS485 ID 340: 96 x 48 mm ID 644: 96 x 96 mm 4 reläutgångar med tumhjulsförval 5 tfn fax

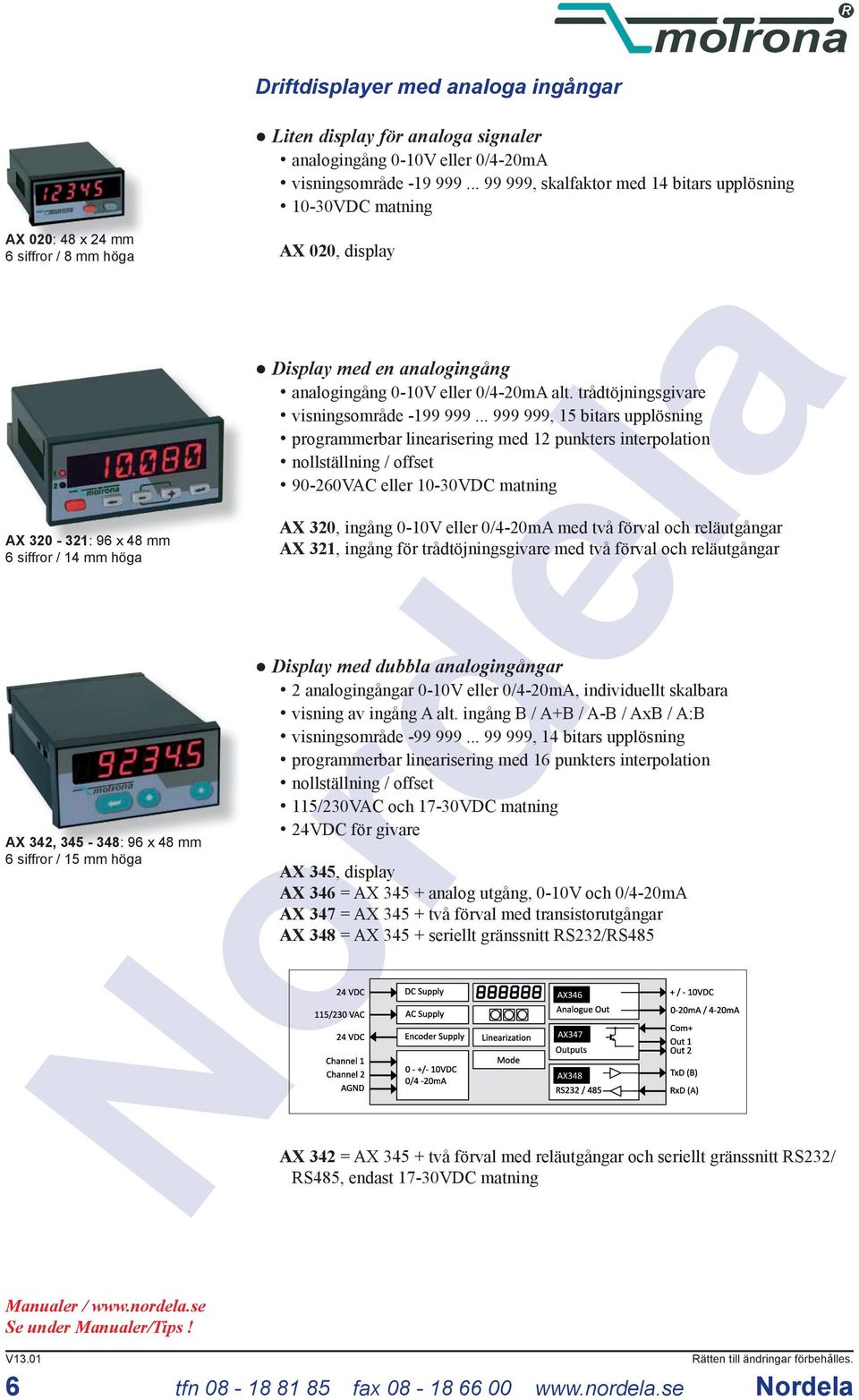

6 Driftdisplayer med analoga ingångar AX 020: 48 x 24 mm 6 siffror / 8 mm höga AX : 96 x 48 mm 6 siffror / 14 mm höga AX 342, : 96 x 48 mm Liten display för analoga signaler analogingång 0-10V eller 0/4-20mA visningsområde , skalfaktor med 14 bitars upplösning 10-30VDC matning AX 020, display Display med en analogingång analogingång 0-10V eller 0/4-20mA alt. trådtöjningsgivare visningsområde , 15 bitars upplösning programmerbar linearisering med 12 punkters interpolation nollställning / offset VAC eller 10-30VDC matning AX 320, ingång 0-10V eller 0/4-20mA med två förval och reläutgångar AX 321, ingång för trådtöjningsgivare med två förval och reläutgångar Display med dubbla analogingångar 2 analogingångar 0-10V eller 0/4-20mA, individuellt skalbara visning av ingång A alt. ingång B / A+B / A-B / AxB / A:B visningsområde , 14 bitars upplösning programmerbar linearisering med 16 punkters interpolation nollställning / offset 115/230VAC och 17-30VDC matning 24VDC för givare AX 345, display AX 346 = AX analog utgång, 0-10V och 0/4-20mA AX 347 = AX två förval med transistorutgångar AX 348 = AX seriellt gränssnitt RS232/RS485 AX 342 = AX två förval med reläutgångar och seriellt gränssnitt RS232/ RS485, endast 17-30VDC matning 6

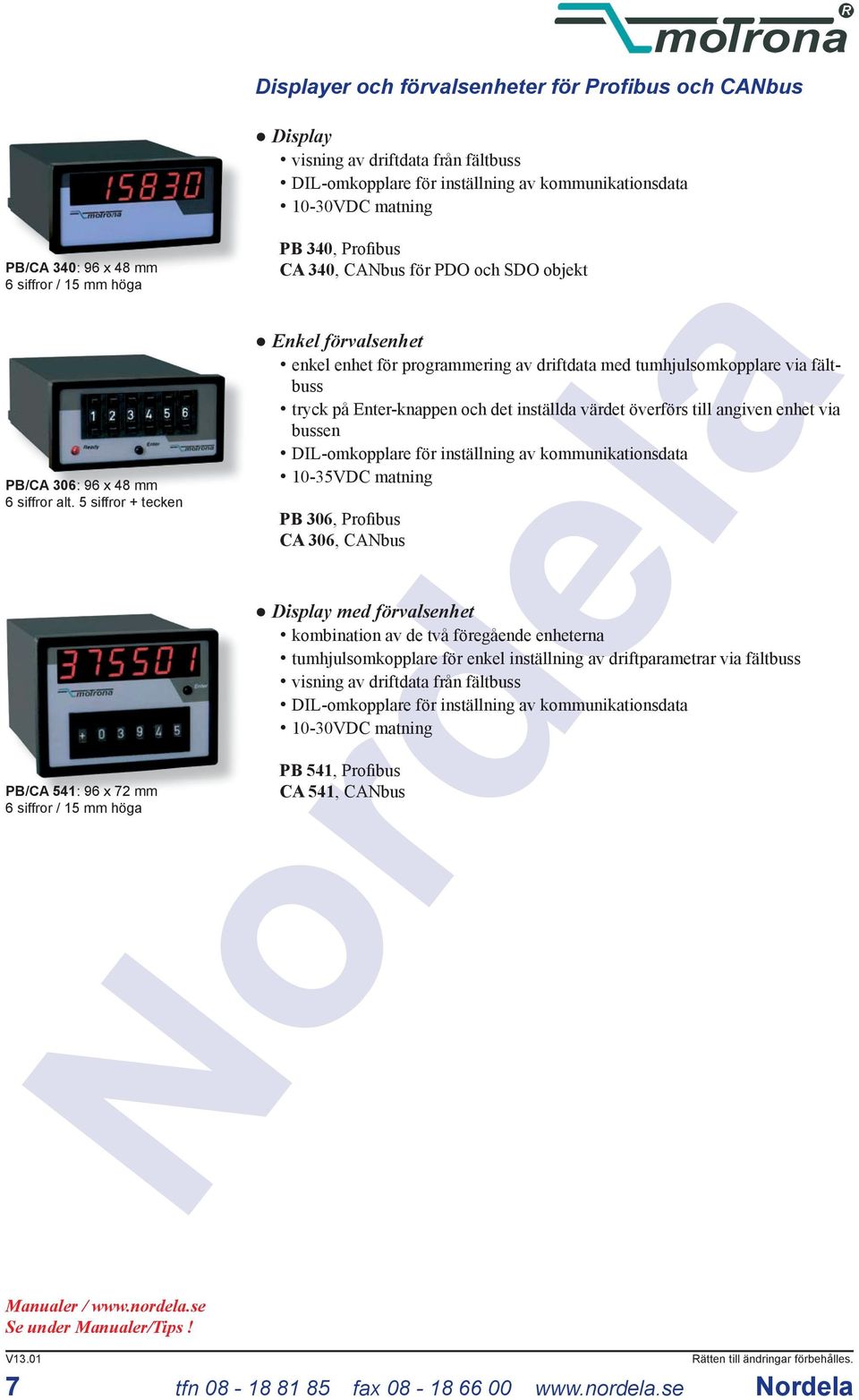

7 Displayer och förvalsenheter för Profibus och CANbus PB/CA 340: 96 x 48 mm PB/CA 306: 96 x 48 mm 6 siffror alt. 5 siffror + tecken PB/CA 541: 96 x 72 mm Display visning av driftdata från fältbuss DIL-omkopplare för inställning av kommunikationsdata 10-30VDC matning PB 340, Profibus CA 340, CANbus för PDO och SDO objekt Enkel förvalsenhet enkel enhet för programmering av driftdata med tumhjulsomkopplare via fältbuss tryck på Enter-knappen och det inställda värdet överförs till angiven enhet via bussen DIL-omkopplare för inställning av kommunikationsdata 10-35VDC matning PB 306, Profibus CA 306, CANbus Display med förvalsenhet kombination av de två föregående enheterna tumhjulsomkopplare för enkel inställning av driftparametrar via fältbuss visning av driftdata från fältbuss DIL-omkopplare för inställning av kommunikationsdata 10-30VDC matning PB 541, Profibus CA 541, CANbus 7

8 Övervakning av varvtal, eftersläpning och axelbrott DZ 210: 22,5 x 82,5 mm DZ : 72 x 91 mm 500 khz / Övervakning av rotationsriktning och stillastående ingångar för anslutning av pulsgivare (A, B) HTL eller TTL / RS422 2 relä- och transistorutgångar för visning av cw, ccw och stillastående DIL-omkopplare för inställning av ingångsdata och stilleståndsdefinition 17-30VDC matning 5VDC för givare DZ MHz / Övervakning av varvtal, rotationsriktning och stillastående enhet för övervakning av över-/undervarvtal (med startfördröjning), stillestånd och rotationsriktning ingångar för inkrementella pulsgivare m/u inverser HTL eller TTL / RS422, induktiva givare och fotoceller parameterinställning via 4 knappar i fronten och LCD display eller via PC 17-30VDC matning 5VDC för givare DZ 260, 3 reläutgångar och en analogutgång, 0-10V eller 0/4-20mA DZ 266, endast analogutgång, inga reläutgångar DZ 267, 3 reläutgångar, ingen analogutgång 8

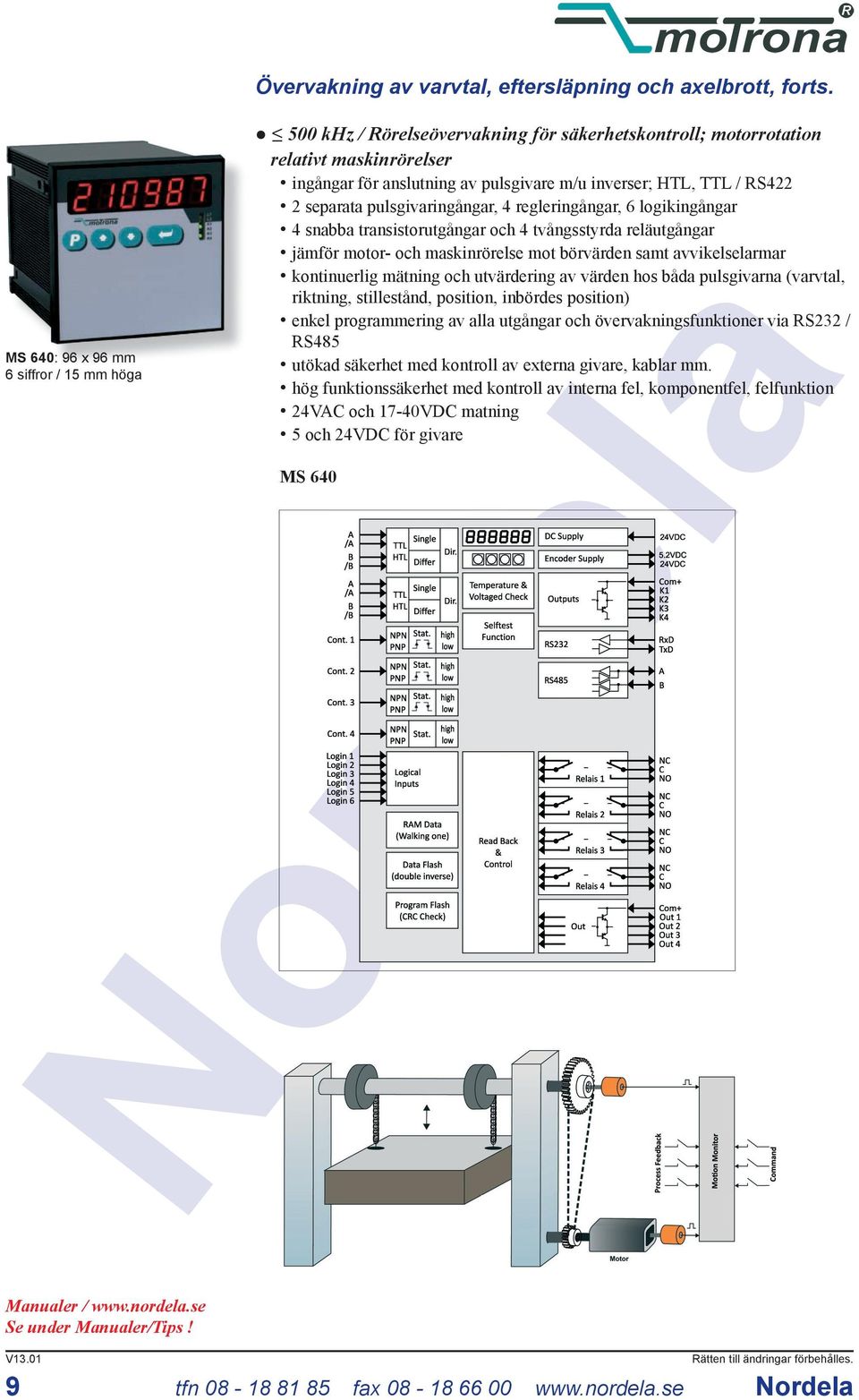

9 Övervakning av varvtal, eftersläpning och axelbrott, forts. 500 khz / Rörelseövervakning för säkerhetskontroll; motorrotation relativt maskinrörelser ingångar för anslutning av pulsgivare m/u inverser; HTL, TTL / RS422 2 separata pulsgivaringångar, 4 regleringångar, 6 logikingångar 4 snabba transistorutgångar och 4 tvångsstyrda reläutgångar jämför motor- och maskinrörelse mot börvärden samt avvikelselarmar kontinuerlig mätning och utvärdering av värden hos båda pulsgivarna (varvtal, riktning, stillestånd, position, inbördes position) enkel programmering av alla utgångar och övervakningsfunktioner via RS232 / MS 640: 96 x 96 mm No rd el a RS485 utökad säkerhet med kontroll av externa givare, kablar mm. hög funktionssäkerhet med kontroll av interna fel, komponentfel, felfunktion 24VAC och 17-40VDC matning 5 och 24VDC för givare MS tfn fax

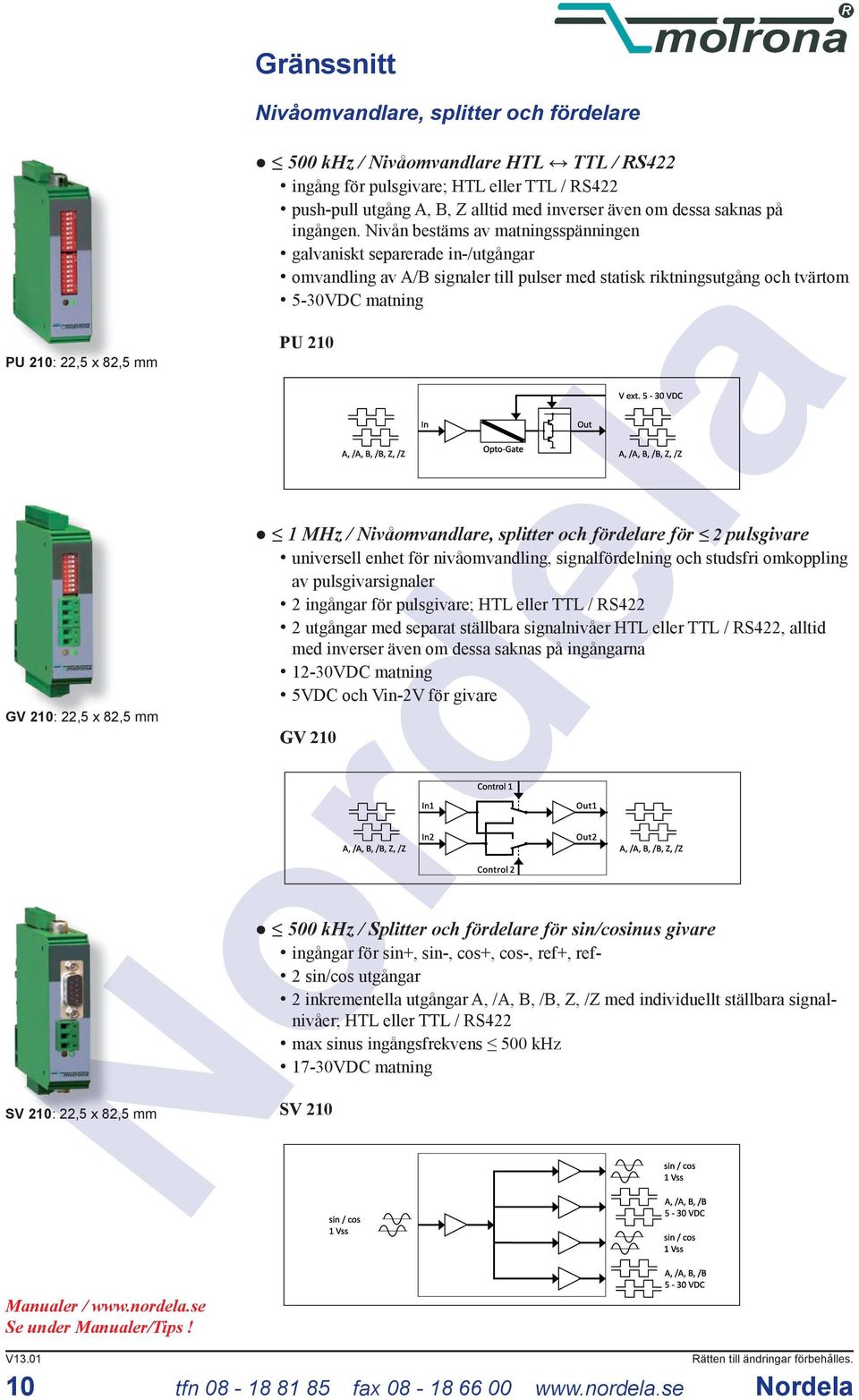

10 Gränssnitt Nivåomvandlare, splitter och fördelare PU 210: 22,5 x 82,5 mm GV 210: 22,5 x 82,5 mm SV 210: 22,5 x 82,5 mm 500 khz / Nivåomvandlare HTL TTL / RS422 ingång för pulsgivare; HTL eller TTL / RS422 push-pull utgång A, B, Z alltid med inverser även om dessa saknas på ingången. Nivån bestäms av matningsspänningen galvaniskt separerade in-/utgångar omvandling av A/B signaler till pulser med statisk riktningsutgång och tvärtom 5-30VDC matning PU MHz / Nivåomvandlare, splitter och fördelare för 2 pulsgivare universell enhet för nivåomvandling, signalfördelning och studsfri omkoppling av pulsgivarsignaler 2 ingångar för pulsgivare; HTL eller TTL / RS422 2 utgångar med separat ställbara signalnivåer HTL eller TTL / RS422, alltid med inverser även om dessa saknas på ingångarna 12-30VDC matning 5VDC och Vin-2V för givare GV khz / Splitter och fördelare för sin/cosinus givare ingångar för sin+, sin-, cos+, cos-, ref+, ref- 2 sin/cos utgångar 2 inkrementella utgångar A, /A, B, /B, Z, /Z med individuellt ställbara signalnivåer; HTL eller TTL / RS422 max sinus ingångsfrekvens 500 khz 17-30VDC matning SV

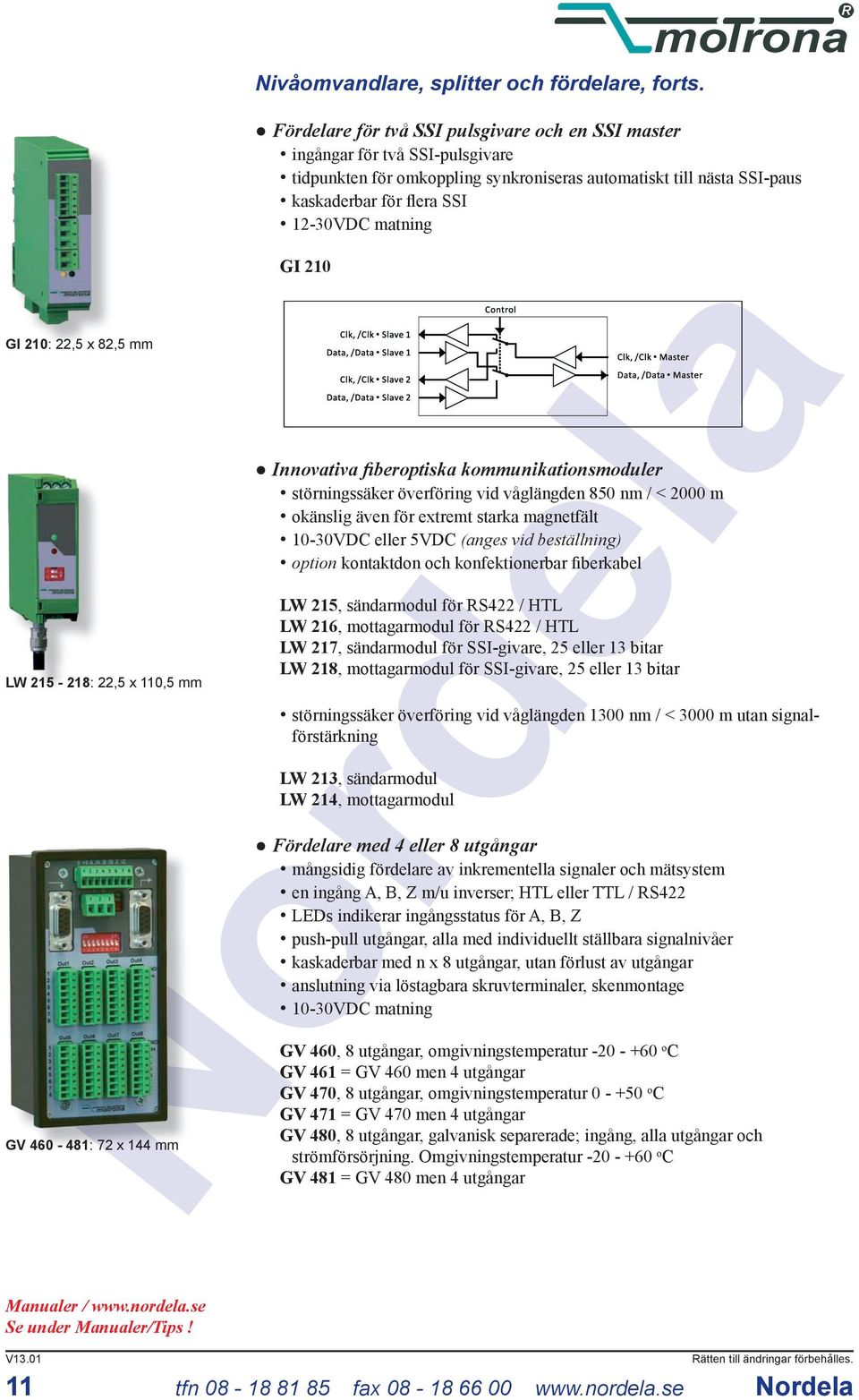

11 Nivåomvandlare, splitter och fördelare, forts. Fördelare för två SSI pulsgivare och en SSI master ingångar för två SSI-pulsgivare tidpunkten för omkoppling synkroniseras automatiskt till nästa SSI-paus kaskaderbar för flera SSI mm 12-30VDC matning GI 210 GI 210: 22,5 x 82,5 mm Innovativa fiberoptiska kommunikationsmoduler störningssäker överföring vid våglängden 850 nm / < 2000 m okänslig även för extremt starka magnetfält 10-30VDC eller 5VDC (anges vid beställning) option kontaktdon och konfektionerbar fiberkabel LW 215, sändarmodul för RS422 / HTL LW 216, mottagarmodul för RS422 / HTL LW 217, sändarmodul för SSI-givare, 25 eller 13 bitar LW 218, mottagarmodul för SSI-givare, 25 eller 13 bitar LW : 22,5 x 110,5 mm störningssäker överföring vid våglängden 1300 nm / < 3000 m utan signalförstärkning LW 213, sändarmodul LW 214, mottagarmodul Fördelare med 4 eller 8 utgångar mångsidig fördelare av inkrementella signaler och mätsystem en ingång A, B, Z m/u inverser; HTL eller TTL / RS422 LEDs indikerar ingångsstatus för A, B, Z push-pull utgångar, alla med individuellt ställbara signalnivåer kaskaderbar med n x 8 utgångar, utan förlust av utgångar anslutning via löstagbara skruvterminaler, skenmontage 10-30VDC matning GV 460, 8 utgångar, omgivningstemperatur o C GV 461 = GV 460 men 4 utgångar GV 470, 8 utgångar, omgivningstemperatur o C GV 471 = GV 470 men 4 utgångar GV 480, 8 utgångar, galvanisk separerade; ingång, alla utgångar och GV : 72 x 144 strömförsörjning. Omgivningstemperatur o C GV 481 = GV 480 men 4 utgångar 11

12 Signalomvandlare FU/ZU 252, IV 251: 40 x 80 mm Omvandlarna i serierna 251 / 252 erbjuder: mycket snabb omvandling (< 1 ms) enkel parametrering via DIL-omkopplare och teach in funktion via PC åtkomliga funktioner: Upplösning, linearisering, digitalt filter mm. RS232/RS485 seriella gränssnitt för avläsning av all relevant information och för kommunikation med en PC eller en datalogger 18-30VDC matning, skenmontage 5VDC för givare 1 MHz / Frekvens analog / seriell omvandlar enkla frekvenser men kan även skapa summan, skillnaden, produkten och förhållandet mellan två frekvenser frekvensområde 0,1 Hz till 1 MHz ingångar HTL eller TTL / RS422 utgångar ± 10V och 0/4-20mA, 14 bitars upplösning polariteten bestäms av rotationsriktningen (A/B) justerbart digital filter vid instabil infrekvens Teach-In funktion FU MHz / Inkrementell räknare analog / seriell omvandling av antalet pulser från en inkrementell pulsgivare till en analogutgångar ± 10V och 0/4-20mA och till en seriell utgång räknaringång HTL eller TTL / RS422 kan även skapa summan och skillnaden mellan två kanaler. frekvensområde 0-1 MHz speciellt lämpad för analog alt. seriell utvärdering av inkrementella positioner och andra mätstorheter Teach-In funktion ZU MHz / SSI analog / seriell för en- och flervarvspulsgivare, skalor och givare utrustade med ett SSI-gränssnitt med 6-25 bit, binär- eller Gray kod valfri SSI-master eller SSI-slavdrift skalbara analogutgångar ± 10V och 0/4-20mA, proportionella mot pulsgivarens position, 14 bitars upplösning programmerbar upplösning och utsignal, vid helt eller del av varv IV

13 Signalomvandlare, forts. PR 210: 22,5 x 82,5 mm IP 251: 40 x 80 mm Parallella data seriella data parallellingång 20 bitar, för data med BCD, binär eller Gray kod 3 valbara ingångar för seriell överföring till 8 olika enheter seriella RS232/RS485-gränssnitt, för till Baud 10-30VDC matning PR 210 SSI / RS232 parallell omvandlar SSI-data eller seriella RS232-data till ett parallellt dataformat (25 bit BCD, binär eller Gray kod) SSI-master eller SSI-slavdrift, 9-25 bitar parallellutgång, push-pull, kortslutningssäker programmerbar upplösning och utsignal, vid helt eller del av varv 18-30VDC matning IP

14 Signalomvandlare, forts. UZ 210: 22,5 x 82,5 mm Analog, seriell inkrementella pulser / frekvens / SSI analogingångar ± 10V och 0/4-20mA frekvens och inkrementella utgångar HTL / TTL, 0,1 Hz till 1 MHz kanalerna A/B ordning beror av ingångssignalens polaritet programmerbar nollpuls (Z, /Z) SSI-data 25 bitar fritt programmerbart U/f-förhållande, möjlighet att skapa repetitiva frekvenscykler, motorpotentiometer funktion mm 12-30VDC matning UZ 210 Analog inkrementell / SSI analogingångar ± 10V och 0/4-20mA positionsvisning; inkrementell eller SSI utgång frekvensvisning; inkrementell utgång 1 MHz inkrementella utgångar HTL / TTL (A, /A, B, /B, Z, /Z): hos HTL beror signalnivån på den separata matningsnivån ordningen hos kanalerna A/B, beror av ingångssignalens polaritet programmerbar nollpuls (Z, /Z) SSI-data 25 bitar fritt programmerbart U/f-förhållande, möjlighet att skapa repetitiva frekvenscykler, motorpotentiometer funktion mm 12-30VDC matning UZ

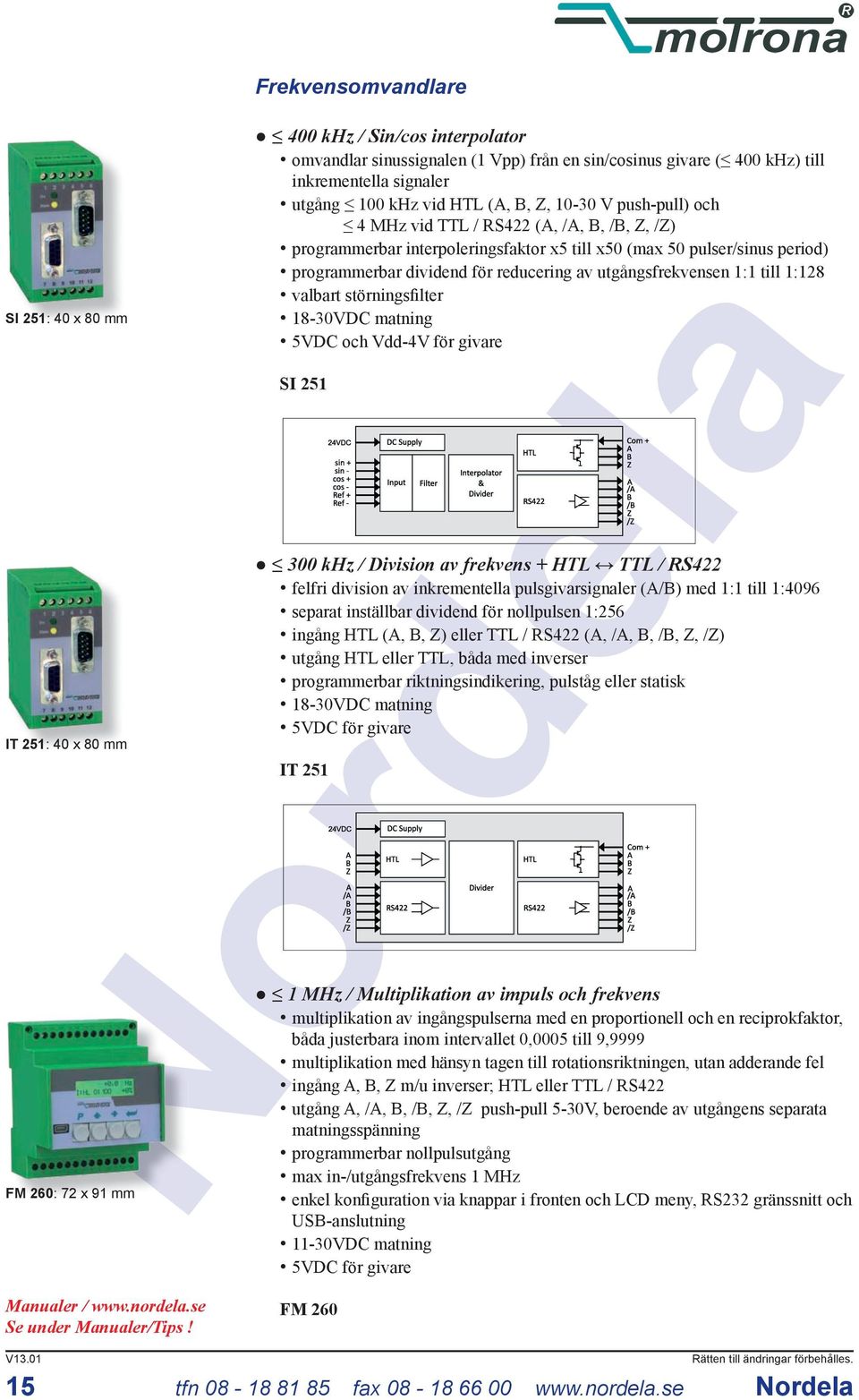

15 Frekvensomvandlare SI 251: 40 x 80 mm IT 251: 40 x 80 mm FM 260: 72 x 91 mm 400 khz / Sin/cos interpolator omvandlar sinussignalen (1 Vpp) från en sin/cosinus givare ( 400 khz) till inkrementella signaler utgång 100 khz vid HTL (A, B, Z, V push-pull) och 4 MHz vid TTL / RS422 (A, /A, B, /B, Z, /Z) programmerbar interpoleringsfaktor x5 till x50 (max 50 pulser/sinus period) programmerbar dividend för reducering av utgångsfrekvensen 1:1 till 1:128 valbart störningsfilter 18-30VDC matning 5VDC och Vdd-4V för givare SI khz / Division av frekvens + HTL TTL / RS422 felfri division av inkrementella pulsgivarsignaler (A/B) med 1:1 till 1:4096 separat inställbar dividend för nollpulsen 1:256 ingång HTL (A, B, Z) eller TTL / RS422 (A, /A, B, /B, Z, /Z) utgång HTL eller TTL, båda med inverser programmerbar riktningsindikering, pulståg eller statisk 18-30VDC matning 5VDC för givare IT MHz / Multiplikation av impuls och frekvens multiplikation av ingångspulserna med en proportionell och en reciprokfaktor, båda justerbara inom intervallet 0,0005 till 9,9999 multiplikation med hänsyn tagen till rotationsriktningen, utan adderande fel ingång A, B, Z m/u inverser; HTL eller TTL / RS422 utgång A, /A, B, /B, Z, /Z push-pull 5-30V, beroende av utgångens separata matningsspänning programmerbar nollpulsutgång max in-/utgångsfrekvens 1 MHz enkel konfiguration via knappar i fronten och LCD meny, RS232 gränssnitt och USB-anslutning 11-30VDC matning 5VDC för givare FM

16 Tillbehör RV 210: 96 x 48 mm BT 348: 96 x 48 mm PB251: 40 x 80 mm SM 300 Fördelare för seriell kommunikation 1 st RS485 master 4 st RS232 slavenheter 12-30VDC matning RV 210 Mini operatörsterminal enkel terminal för att sätta och avläsa enstaka värden via ett seriellt gränssnitt RS232/RS485 (2 ledare) 16-30VDC matning BT 348 Profibus gateway, Profibus-DPV1 RS232 / RS485 för anslutning av motronas enheter till Profibus DP-V1 nätverk. Passar samtliga enheter i denna översikt (utrustade med DRIVECOM protokoll) VDC matning PB 251 Monteringshållare SM 300, för enheter med tvärsnitt 96x48mm, för skenmontage SM 600, dito men 96x96 mm TG 300, dito men 96x48 mm, för bordsplacering PC-anslutning, USB/RS232 CK 232, 3m kabel + USB konverterare med driver CD 16
