1 KeyCon KeyWin IV Manual

2 Revisionshistorik Utgåva nr Datum Författare Sammanfattning av ändringar TH Avsnitt om felsökning infört TH Bilder som illustrerar förfarandet införda TH Felmeddelanden för KeyWinIV införda TH Information om installation av skåp införd. Avsnitt om felsökning uppdaterat TH Nya ritningar TH Avsnitt om felsökning uppdaterat HB Avsnitt som beskriver funktioner i KeyWin PC program. Tillägg i avsnitt om återinstallation av KeyWin Appendix 1, konfigurering IP konverter. Användningsexempel KeyCon 2

3 INNEHÅLLSFÖRTECKNING INSTALLATION...4 SKÅP SC...4 PC-PROGRAMMET KEYWIN IV...4 KONFIGURERA SKÅP...5 REGISTRERA NYCKLAR...6 SKAPA ANVÄNDARE...7 SKAPA ÅTKOMSTBEHÖRIGHETER...8 SÄKERHETSKOPIERA DATABASERNA...9 HÄMTA DE SÄKERHETSKOPIERADE FILERNA...9 ÅTERINSTALLERA SKÅP...10 RENSA RAM...10 INSTALLERA SKÅPET...10 ANVÄNDA KEYWIN IV...11 KEYWINIVADMINISTRATION...11 HUVUDFÖNSTER...12 GRAFISK VISNING AV NYCKLAR...13 SKAPA OCH REDIGERA TIDSZONER...14 ANVÄNDARLÖSENORD...14 FELSÖKNING...15 ALLMÄNT...15 FELMEDDELANDEN KEYWINIV...17 BESKRIVNING AV KRETSKORTETS ANSLUTNINGAR...18 SCHEMA...19 ENSTAKA MASTERSKÅP...19 FLERA MASTERSKÅP...20 BESKRIVNING AV FUNKTIONER I SYSTEM KEYCON...21 ANVÄNDNINGSEXEMPEL FÖR KEYBOX OCH KEYCON...25 APPENDIX KONFIGURERING AV NET CONTROLLER NC

4 INSTALLATION Skåp SC 1) Öppna serviceluckan med den nyckel som medföljde skåpet. 2) Avlägsna transporttejpen som blockerar solenoiderna. 3) Ta ut de medföljande nyckeltappar, CD:n med PC-program, modemet, kablarna och instruktionsboken. 4) Displayen skall vara ansluten till plint J4 (se SCHEMA, enstaka masterskåp). Kontrollera att 20- stifts flatkabeln är korrekt ansluten till displayens kretskort. 5) För enstaka masterskåp utan utbyggnadsskåp är CAN-kabeln från den sista listen ansluten till kontakt J5 på huvudkretskortet (se SCHEMA, enstaka masterskåp). Om ett utbyggnadsskåp ska anslutas, ansluter du CAN-kabeln från den sista listen i dörr 1 till den första listen i dörr 2. Kabeln från den sista listen i dörr 2 ska dras tillbaka till huvudkretskortet (J5). 6) RS485-kommunikationskablar ska anslutas till J23 och/eller J24, som framgår av layoutskissen. Kabeln mellan modem och skåp kan förlängas upp till m. Använd partvinnad kabel, 0,5 mm 2. 7) Om systemet består av ett enstaka skåp ska RS485 anslutas så som visas i SCHEMA, enstaka masterskåp.. Om systemet består av flera skåp ska RS485-kabeln till det sista skåpet anslutas som visas i SCHEMA, flera skåp. 8) Kontrollera att transformatorkabeln är ansluten till J17. 9) Kontrollera att säkringen är intakt och inkopplad. 10) Anslut strömförsörjningskabeln till J21. Att tänka på! Montera skåpen på en plan väggyta (väggmodeller) eller golvyta (golvmodell). Ojämna underlag kan skapa vridning och spänningar i skåpet som kan påverka skåpets funktion. Skåpen skall alltid monteras/placeras i våg och i lod. Se också till att underlaget är starkt nog så att det inte ger vika. Ett fullutrustat väggskåp för 84 nyckelplatser väger c:a 32 kg PC-programmet KeyWin IV 1) Installera programvaran i datorn och anslut modemet eller IP konvertern till en COM- eller USBport, beroende på typ av dator. 2) Om du använder USB-port på din dator skall du installera en USB till 9-pin RS232 seriell converter. 4

5 KONFIGURERA SKÅP VIKTIGT! Om systemet består av flera skåp ska du bara strömsätta och konfigurera ETT skåp i taget. Innan konfigurering av skåp påbörjas skall RS485-kabel och byglingar anslutas till samtliga skåp som skall ingå i systemet enligt SCHEMA, flera masterskåp. Vid TCP/IP skall samtliga skåp i ett system byglas som SCHEMA, enstaka skåp. 1) Starta KeyWinIVAdministration.exe. Skriv in PIN-koden för Admin (301042). Välj önskad COMport i INSTÄLLNINGAR. (Skall TCP/IP användas, se Apendix 1). 2) Spänningssätt skåpet. Om alla anslutningar är korrekt gjorda startas skåpet och meddelandet Waiting for PC connection visas i displayen inom några sekunder. 3) Om alla anslutningar är korrekt gjorda ska ikonen för KeyWinIV i systemfältet blinka. Efter en stund visas ett oregistrerat skåp i fönstret AKTIVA SKÅP. 4) Tilldela skåpet ett namn, plats (ej obligatoriskt), konfigurera antal dörrar och nyckellister, samt ev. ändra värden för tiduren. Tryck på VERKSTÄLL. När namnet visas i skåpets teckenfönster är installationen klar. 5) Upprepa steg 2 4 för samtliga skåp. VIKTIGT! Rätt antal lister och dörrar måste anges. Fel antal lister och/eller dörrar kan generera fel i databasen. 5

6 REGISTRERA NYCKLAR Det går bara att registrera nycklar vars unika ID (från nyckeltapp) har skickats från skåpet till datorn alltså bara nycklar som fysiskt befinner sig inne i skåpet. 1) Öppna skåpdörren genom att skriva in PIN-koden Admin (301042) följd av (#) och dörrens nummer (1). 2) Sätt i en tapp i en list i skåpet. En logghändelse visas i loggdelen i programmet KeyWin. Nyckeln visas, utan namn, i sektionen för nycklar i huvudfönstret. 3) Välj den nyckel du vill registrera i nyckelfönstret och tryck på REDIGERA. 4) Ange ett namn för nyckeln. Tryck på VERKSTÄLL. Om du inte ska registrera fler nycklar trycker du på OK. Upprepa steg 1 4 för alla nycklar du vill registrera. Nyckelnamn Om du väljer TIDSBEGRÄNS- NING aktiveras alternativet för en tidsgräns för den aktuella nyckeln. Ange dagar, timmar och minuter. Längsta tidsgräns är 7 dagar. Ange en färg för nyckeln. Standard är grå. Färgerna gör det lättare att lokalisera nycklarna i den grafiska visningen. 6

7 SKAPA ANVÄNDARE 1. Starta KeyWinIV.exe och tryck på NY till vänster i fönstret ANVÄNDARE. 2. Skriv in användardata. ANVÄNDARNAMN är det namn som kommer att visas i skåpets teckenfönster. 3. Skriv in en unik PIN-kod för användaren. 4. Ange om användaren skall ha tillträde till enskilda skåp eller alla skåp. 5. Tryck på VERKSTÄLL. Om du inte ska skapa fler användare trycker du på OK. Om du vill skapa fler användare trycker du på NY och upprepar steg 1 4. Det här formuläret används för att skapa och ange egenskaper för användare. Fälten med en röd stjärna är obligatoriska. 7

8 SKAPA ÅTKOMSTBEHÖRIGHETER Nedan beskrivs de två sätten att skapa åtkomstbehörigheter. 1. Markera användaren i användarfönstret. Markera nyckeln i nyckelfönstret. Tryck på knappen KOPPLA. 2. Öppna matrisen med hjälp av knappen NYCKELMATRIS. 3. Till vänster visas samtliga användare i alfabetisk ordning och upptill visas nycklarna. Markera rutan för den användare respektive nyckel som ska kopplas samman. Tryck på VERKSTÄLL eller om du är klar tryck på OK. Markera en ruta för att koppla en användare till en nyckel. När kopplingen gjorts visas ett X. Gjorda ändringar träder inte i kraft förrän du trycker på VERKSTÄLL eller OK. Välj ANVÄND TIDKANAL för att använda tidszoner. Varje koppling du gör med den här funktionen aktiverad inkluderar den tidszon som visas i rutan ovanför. Alla kopplingar med tidszon är markerade med ett blått X. Du skapar en åtkomstbehörighet genom att markera en användare i fältet ANVÄNDARE och en nyckel i fältet NYCKLAR och trycka på knappen KOPPLA. Du kan också välja en tidszon. 8

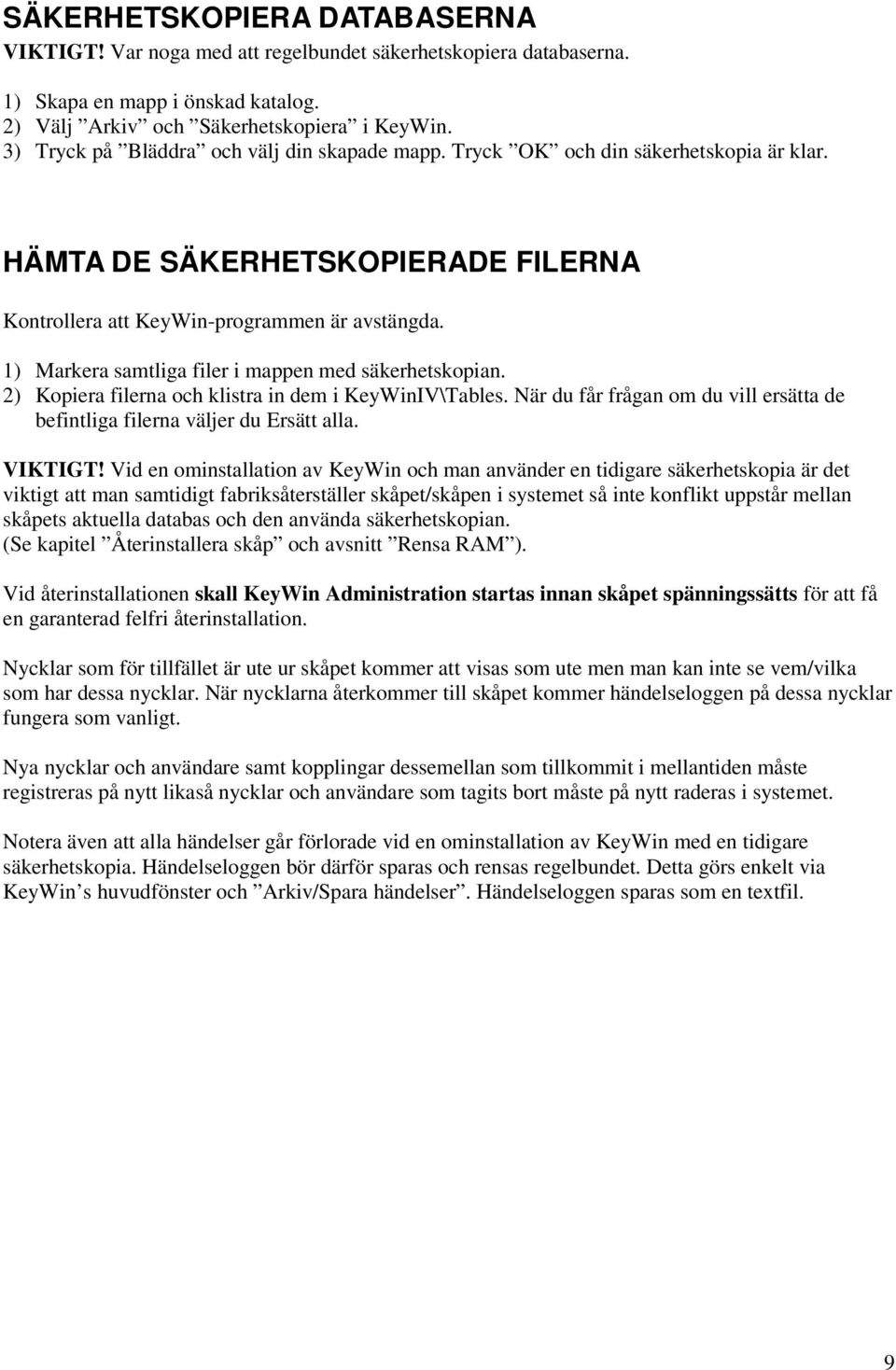

9 SÄKERHETSKOPIERA DATABASERNA VIKTIGT! Var noga med att regelbundet säkerhetskopiera databaserna. 1) Skapa en mapp i önskad katalog. 2) Välj Arkiv och Säkerhetskopiera i KeyWin. 3) Tryck på Bläddra och välj din skapade mapp. Tryck OK och din säkerhetskopia är klar. HÄMTA DE SÄKERHETSKOPIERADE FILERNA Kontrollera att KeyWin-programmen är avstängda. 1) Markera samtliga filer i mappen med säkerhetskopian. 2) Kopiera filerna och klistra in dem i KeyWinIV\Tables. När du får frågan om du vill ersätta de befintliga filerna väljer du Ersätt alla. VIKTIGT! Vid en ominstallation av KeyWin och man använder en tidigare säkerhetskopia är det viktigt att man samtidigt fabriksåterställer skåpet/skåpen i systemet så inte konflikt uppstår mellan skåpets aktuella databas och den använda säkerhetskopian. (Se kapitel Återinstallera skåp och avsnitt Rensa RAM ). Vid återinstallationen skall KeyWin Administration startas innan skåpet spänningssätts för att få en garanterad felfri återinstallation. Nycklar som för tillfället är ute ur skåpet kommer att visas som ute men man kan inte se vem/vilka som har dessa nycklar. När nycklarna återkommer till skåpet kommer händelseloggen på dessa nycklar fungera som vanligt. Nya nycklar och användare samt kopplingar dessemellan som tillkommit i mellantiden måste registreras på nytt likaså nycklar och användare som tagits bort måste på nytt raderas i systemet. Notera även att alla händelser går förlorade vid en ominstallation av KeyWin med en tidigare säkerhetskopia. Händelseloggen bör därför sparas och rensas regelbundet. Detta görs enkelt via KeyWin s huvudfönster och Arkiv/Spara händelser. Händelseloggen sparas som en textfil. 9

10 ÅTERINSTALLERA SKÅP Rensa RAM Bryt all strömförsörjning till skåpet. Avlägsna säkring/strömförsörjningskabel, reserv-strömförsörjning och säkerhetsbatteriet för RAM-minnet. Om operationen utförs på det sista skåpet i systemet, avlägsnar du byglingarna ovanför anslutningen till RS 485-kabeln. Installera skåpet 1) Kontrollera att byglingarna ovanför anslutningen till RS 485-kabeln är korrekt placerade i det sista skåpet i systemet. 2) Om möjligt se till att samtliga nycklar som hör till skåpet är returnerade och befinner sig i skåpet. 3) När skåpet varit strömlöst i 5 sekunder, återställer du strömförsörjningen i den ordning som anges nedan. a) Sätt i RAM-batteri. b) Sätt tillbaka säkring/strömförsörjningskabel. c) Anslut kabel för reservströmförsörjning. 4) Inom några sekunder ska Waiting for PC connection visas i display fönstret. 5) Starta programmet KeyWinIVAdministration mjukvara och kontrollera att rätt COM-port är vald. Tryck på VERKSTÄLL och gå tillbaka till den andra vyn. 6) Efter en stund ska ett nytt, oregistrerat skåp visas i fönstret AKTIVA SKÅP. 7) Markera det skåp som ska installeras Tryck på VERKSTÄLL. En ruta med texten Please Wait! visas i fönstret. Du kan ta fram information om huruvida databaserna överförts till skåpet genom att högerklicka på den blinkade KeyWin-ikonen i systemfältet och välja Show. Om databaserna överförts till skåpet visas 0 efter namnet. Om det inte finns några databaser att överföra, visas ingen siffra efter namnet. 10

11 ANVÄNDA KeyWin IV KeyWinIVAdministration - Att ändra iställningar eller lägga till ett skåp Om du vill ändra inställningar för ett aktivt skåp, markerar du skåpet och ändrar inställningarna till höger. Markera den här rutan om du vill tillåta användning av kortläsare. Viktigt! Den slutande kontakten från kortläsaren måste vara c:a en (1) sekund. Om du vill installera ett nytt skåp, tilldelar du skåpet ett namn, konfigurerar antal dörrar och nyckellister, och ställer in tiden för tiduren. Fältet SKÅPSPLACERING kan lämnas tomt. 11

12 Huvudfönster Tryck på NY för att skapa en ny användare. Skriv in användardata och en unik PIN-kod i det fönster som öppnas. Här skapar du tidszoner. Tryck på REDIGERA för att ange egenskaper (namn, tidsgränser etc.) för nyckeln. Matris är det ena av två sätt att skapa åtkomstbehörighet. Matrisen används också för att ange åtkomstbegränsningar, till exempel tidszoner. Du kan filtrera händelseloggen enligt olika kriterier (användare, nyckel, tid, larm och så vidare) samt skriva ut rapporter. Tryck på knappen KOPPLA för att skapa åtkomstbehörighet för användaren till den markerade nyckeln. 12

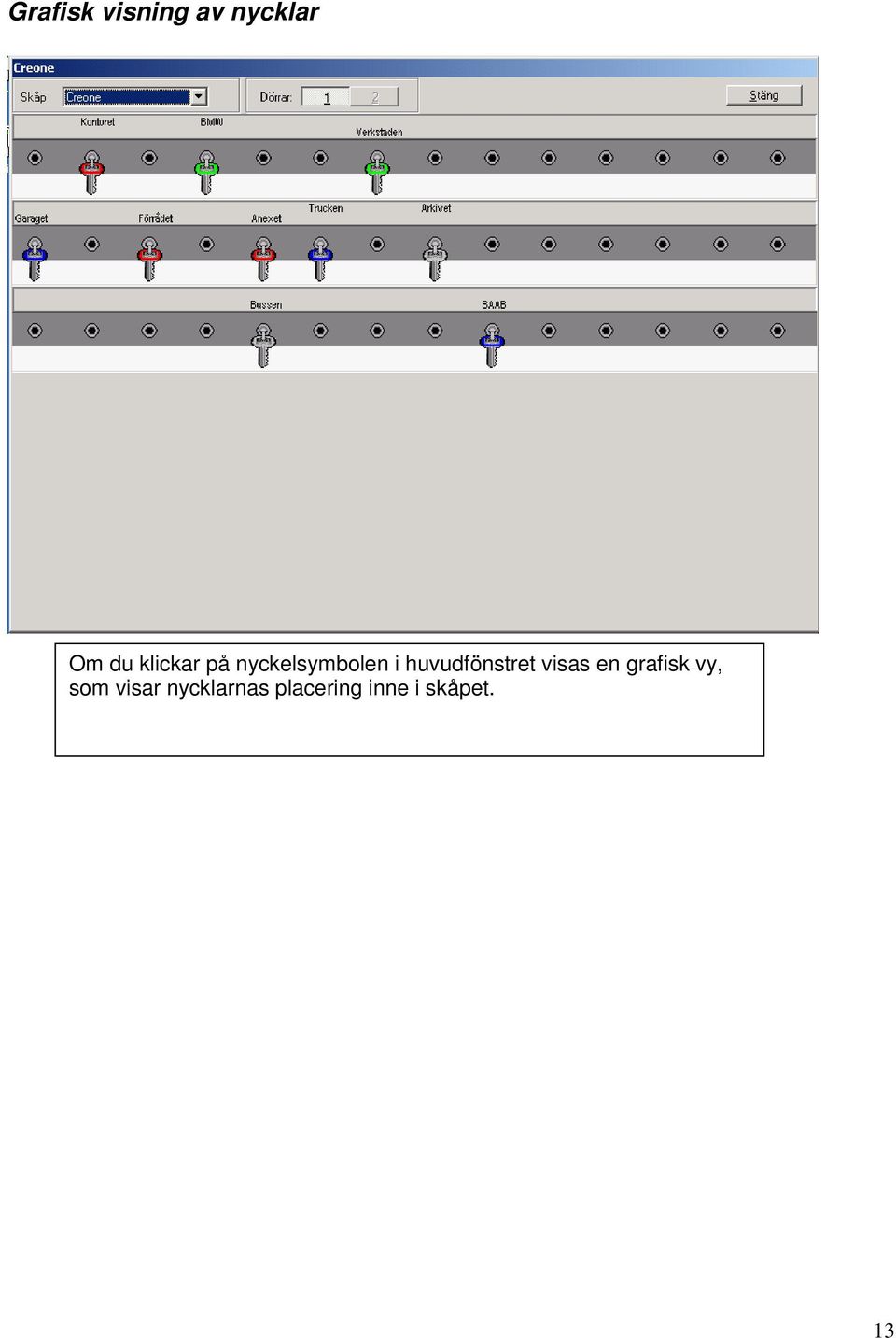

13 Grafisk visning av nycklar Om du klickar på nyckelsymbolen i huvudfönstret visas en grafisk vy, som visar nycklarnas placering inne i skåpet. 13

14 Skapa och redigera tidszoner Här skapar, redigerar och raderar du tidszoner. Klicka på någon av de små rutorna (varje ruta indikerar en halvtimme). Rutorna blir blå för att indikera åtkomst. Du kan skapa 100 olika tidszoner. Användarlösenord Om du klickar på ANVÄNDARE och sedan på VISA LÖSENORD, skriv sedan in Master koden och OK. Nu kan du se samtliga PINkoder för användare som har tillgång till nycklar i skåpet. 14

15 FELSÖKNING Allmänt PROBLEM ORSAK ÅTGÄRD Startsekvensen för skåpet slutfördes inte. Skåpet har hängt sig i väntan på svar från listerna. En eller flera defekta CAN-kablar och en eller flera defekta lister. Teckenfönstret visar Cabinet Boot och inget händer när jag försöker ansluta till skåpet. Jag har kontrollerat statistiken för skåpet och det har förekommit många systemomstarter. Jag har anslutit strömförsörjningskabel och transformator men ingenting händer. När jag startade skåpet hängde det sig på Init CtrlStrips. Reservströmförsörjningen fungerar inte. Strömförsörjningskablarna kan vara dåligt anslutna. Kan någon närliggande utrustning orsaka strömrusning i strömförsörjningskablarna? RAM-batteriet har antagligen dålig kontakt. Kontrollera listerna en i taget. Börja med de två kablarna som är anslutna till huvudkortet och anslut dem till den första listen. Återställ skåpet. Om du kommer förbi meddelandet Cabinet Boot vet du att de två kablarna och den första listen är som de ska. Upprepa för samtliga lister. Om samtliga lister är korrekta, men det fortfarande hakar upp sig vid anslutning, kontrollerar du kablarna mellan listerna. Kontrollera samtliga kablar. Kontrollera säkringen (500 ma) för strömförsörjningsenheten. Kontrollera batteriet och att det har god kontakt vid båda plintarna. Kontrollera säkringen (3,15 A). Om du har en multimeter kan du kontrollera batteriets laddningsspänning. Den bör vara cirka 14 V vid anslutningen till batteriet. Byt batteriet, om så behövs. Om inte, kontrollerar du kablarna. 15

16 PROBLEM ORSAK ÅTGÄRD Använder du rätt COM-port? Är modemet (M4) tillslaget? Blinkar ikonen KW4 i systemfältet? Jag försöker ansluta till skåpet, men det svarar inte. Jag försöker ansluta till skåpet med ett USB-RS232 seriell converter, men får ingen respons. Jag har problem med kommunikation. Jag har skapat en del användare, men jag kan inte se deras lösenord i User/Display password. Jag kan inte öppna dörren. När jag väljer dörrnumret drar solenoiden men släpper sedan omedelbart. När jag öppnar skåpet är inte alla nycklar jag har åtkomstbehörighet för tända. Jag har inte 23 dörrar i systemet, men det finns ändå en händelse från dörr 23 loggförd i datorn! Använder du rätt COM-port? Är rätt drivrutiner installerade? Blinkar ikonen KW4 i systemfältet? Är systemet placerat i krävande miljö (kraftiga elektroniska störningar)? Den här funktionen visar bara lösenord för användare som har åtkomstbehörighet för nycklar. Orsaken är en kommunikationsstörning. Problemet kan uppträda av andra orsaker. Det här är bara ett exempel. Du kan till exempel få en händelse som inträffat år Välj rätt COM-port. Kontrollera att bara en instans av KW-programvaran är igång. Om du stänger av KeyWinIV eller KeyWinIVAdministration stängs även KeyWinIVDriver av, oavsett om det andra programmet är igång eller inte. Starta om programmet. Högerklicka på Den här datorn och välj Egenskaper. Öppna Maskinvara och Enhetshanteraren. Under Portar (COM & LPT) bör det finnas en virtuell COM-port kallad USB Serial port (COM#). Om inte, installerar du om drivrutinerna från CDskivan. Byt ut modemkabeln mot en skärmad, partvinnad kabel. Jorda skärmen i skåpet. Ge användarna åtkomstbehörighet för nycklar om du vill se deras lösenord. Kontrollera att tidsgränsen tiden för ÖPPEN DÖRR inte är satt till 0 (KeyWinIV Administration). Kontrollera att accesser är korrekta i KeyWin. Kvarstår felet, återställ skåpet och installera om från datorn. Detta påverkar inte systemets funktionalitet. Det enda problem som kan inträffa är att man inte hittar inträffade händelser vid rätt datum och/eller vid rätt tid. 16

17 PROBLEM ORSAK ÅTGÄRD Finns det många åtkomstbehörigheter, användare och nycklar? När rutan försvunnit överförs databaserna till skåpet. Beroende på datamängden kan detta ta olika lång tid. Om du har användare, 228 nycklar och åtkomstbehörigheter kan det mycket väl ta upp till 30 minuter att överföra alla data. Jag har installerat om skåpet och rutan Please Wait! har försvunnit, men jag kan fortfarande inte logga in på skåpet. Jag får en eller flera oregistrerade nycklar på samma position som en registrerad nyckel. Teckenfönstret visar Error connect PC Det mest sannolika är att det är fel på listen. Skåpet har startat om och databaserna är inte giltiga. Högerklicka på KeyWinikonen i systemfältet och välj Show. Rutan anger när samtliga databaser har överförts till skåpet. Byt ut listen. Starta KeyWinIV eller KeyWinIVAdministration. Om något av dessa program är igång, starta om. Korrekt databas förs nu över från KeyWin. Obs! skåpet kan inte användas förrän hela databasen förts över Felmeddelanden KeyWinIV MEDDELANDE ORSAK ÅTGÄRD Av någon orsak försöker program eller drivrutin komma åt en stängd tabell i databaserna. Cannot perform this operation on a closed dataset. Invalid Date Invalid Time Felaktigt meddelande från skåpet till datorn. Felaktigt meddelande från skåpet till datorn. 1. Starta om KeyWin. 2. Om problemet kvarstår, startar du om datorn. 3. Om problemet fortfarande kvarstår, säkerhetskopierar du databaserna och avinstallerar och installerar om KeyWin. Hämta databaserna och starta KeyWin igen. Klicka på OK. Systemet är som det ska och kommer att fortsätta normalt. Klicka på OK. Systemet är som det ska och kommer att fortsätta normalt. Om problemen kvarstår trots att du följt anvisningarna i avsnittet om felsökning, kontaktar du din lokala servicerepresentant. 17

18 BESKRIVNING AV KRETSKORTETS ANSLUTNINGAR ANSLUTNING BESKRIVNING J1 Inte ansluten J2 Extern kortläsare J3 Dörrbrytare masterskåp J4 LCD-display J5 CAN-kommunikation med lister J6 Solenoid för masterskåp J7 Externt reservbatteri J8 Solenoid för masterskåp J9 Inte ansluten J10 Inte ansluten J11 Om utbyggnadsskåp är anslutet, ansluts dess solenoider här. I annat fall inte ansluten. J12 Om utbyggnadsskåp är anslutet, ansluts dess solenoider här. I annat fall inte ansluten. J13 Inte ansluten J14 Inte ansluten J15 Inte ansluten J16 Inte ansluten J17 Strömtransformator J21 Strömförsörjningskabel (230 V) J22 Larmutgång. Växlande kontakt vid huvudlarm (Storlarm). J23 RS485 J24 RS485 J27 Inte ansluten J28 Om utbyggnadsskåp är anslutet, ansluts dess dörrbrytare här. I annat fall inte ansluten. 18

19 SCHEMA Enstaka masterskåp 19

20 Flera masterskåp 20

21 Beskrivning av funktioner i system KeyCon KeyWin PC-program KeyBox 9000 SC -serien med KeyCon nyckelkodning administreras med KeyWin PC programvara KeyWin IV. Installation av användare och nycklar görs alltid från en PC varefter den dagliga hanteringen sker från skåpets knappsats. Programvaran levereras komplett i förpackning enligt följande: RS 232; TCP/IP; Kit med CD, modem, PC-kabel och en 3-tråds modemkabel (RS 485) 1,7 meter. Modemkabeln för RS485 nätverk (exempelvis partvinnad EKKX) kan förlängas till upp till 1200 meter, dvs till den KeyBox som finns längst bort från PC:n i ett nätverk. Kit med CD, IP konverter, PC-kabel, 3-tråds konverterkabel (RS 485) och nätverkskabel. KeyCon PC-program är anpassad för användning i Windows 2000/NT/XP. Installation utbyggnadsskåp För installation av masterskåp 9400 / 9500 SC i kombination med utbyggnadsskåp 8500 EC medföljer flatkabel, larmkabel och magnetkablar (monterat i 8500 EC) för montering mellan skåpen. Larmkontakt för Keybox-dörr samt batteribackup Larmkontakt och batteribackup levereras som standardutrustning för skåp med KeyCon. Larm ansluts från kretskortet till befintlig larmanläggning i byggnaden. Man kan alternativt koppla exempelvis en 30 ma sirén direkt på kretskortet (12V). Larm utlöses om någon försöker öppna KeyBox-dörren med våld om skåpet är kopplat till larmanläggning. Även när fel tapp tas ut (under 30 sek. ljuder först skåpets summer, se nedan) och när skåpdörren är öppen 30 sekunder längre än programmerad tid för dörrlarm så utlöses larm. Larmet återställer sig självt när fel tapp sätts tillbaka och när dörren stängs. I annat fall återställs larm genom att använda masterkoden. Inbyggt larm i KeyCon-listerna Varje KeyCon-list har inbyggt larm som standard. Om en person, som har behörighet att öppna KeyBox-dörren, av misstag tar en tapp för vilken hon eller han inte är programmerad, så hörs en summerton (B-larm), vilket ger nyckelanvändaren möjlighet att rätta till misstaget och ta rätt tapp. I annat fall utlöser stort larm om sådant är tillkopplat. Skåpet larmar också om dörren är öppen längre än vad som programmerats. Larm registreras i PC:n. KeyCon kan byggas ut efter behov KeyCon-lister med vardera 14 nyckelplatser kan anskaffas och enkelt sättas dit en i taget (click-onkontakter) helt efter behov. Max antal lister per skåp är 3 (9400 SC), 6 (9500 SC) och 16st (9600 SC). Ett utbyggnadsskåp 8500 EC med max 6 lister kan anslutas till en Keybox 9400/9500 SC och man får då upp till 126/168 KeyCon nyckelplatser i ett system enligt ovan nämnda specifikation. 21

22 Rörliga nyckelplatser Varje tapp med nyckel/nyckelknippa programmeras för placering på en rörlig plats. Tappen kan följaktligen sättas tillbaka på vilken plats som helst i skåpet. När tappen med nyckeln sätts in på en ledig plats så registrerar intelligensen och PC:n detta. När man återigen önskar ta ut samma nyckel så bläddrar man fram nyckelnamnet i KeyBox displayfönster (se nedan) varvid diodlampan ovanför nyckelplatsen blinkar. Denna information kan man också se i en grafisk bild i PC:n (se nedan). Välj nyckel i Keyboxens displayfönster Efter att ha öppnat KeyBox-dörren med sin PIN-kod (PIN + # + skåpets nummer 1-2, se nedan) kan användaren välja önskad nyckel, en i taget, genom att trycka på knappsatsens piltangent. Diodlampan blinkar nu ovanför nyckeltappen/ nyckeln medan övriga nycklar, som användaren har tillgång till, är markerade med en diodlampa som lyser med ett fast sken. Om den önskade nyckeln redan är uttagen får användaren i displayfönstret information om vem som tagit ut nyckeln och när, i PC:n. Alternativt kan man göra en snabbsökning genom att trycka nyckelnamnets första,andra, tredje o.s.v. siffror/bokstäver som på en mobiltelefon. Om utbyggnadsskåp är tillkopplade kan man med fördel söka nyckel innan dörr öppnas, i displayen ser man i vilket skåp önskad nyckel finns och efter att ha tryckt # trycka skåpets nummer (1-2) för att öppna aktuell dörr. Nyckelplatserna synliga i PC:n KeyCon-operatören kan alltid kontrollera vilka nycklar som finns i KeyBox genom att klicka på en knapp med nyckelsymbol. Nu öppnas ett grafiskt nyckelfönster i PC:n och platserna, även namnet på nyckeln, syns visuellt och man ser också den aktuella placeringen i skåpet. Klickar man på en nyckel får man information om nyckeln. Genom att öppna ytterligare ett fönster kan man avläsa händelseloggen för aktuell nyckel/nyckel- knippa. Via nyckelvyn kan man även läsa av vilka nycklar som är ute, vem som har dem och när de togs ut. Nyckelkrokar i dörren för okodade nycklar I dörren finns alltid 45/90 (9400/9500 SC) nyckelkrokar monterade för nycklar som inte behöver vara kodade. Dessa loggas enligt Keybox S-specifikationen, dvs. man kan se vem som öppnade skåpet och när (datum, klockslag), men inte vilken nyckel som togs ut. Användarkoder Om en användare glömt sin kod kan ansvarig operatör i programmet (via behörighetskod) ta fram en förteckning på alla koder som lagts in för respektive användare. Operatörskoder två behörighetsnivåer Operatörskod är från fabrik inlagda för två behörighetsnivåer. Dels kod för hög behörighet som ansvarig operatör använder för att kunna arbeta i programmet, och dels en kod för låg behörighet som endast möjliggör avläsning av händelser och det aktuella läget avseende registrerade nycklar och användare. Båda fabriks- koderna kan och bör ändras. Anslutning till kortläsare Skåpen kan anslutas till kortläsare. Genom kortläsaren aktiverar man Keyboxen och man kan då öppna med sin användarkod (kort-kod). Detta utgör en extra säkerhet. 22

23 KeyCon nyckeltapp Vår egenutvecklade KeyCon nyckeltapp är patenterad och mönsterskyddad. Elektroniken inuti tappen är fjäderupphängd vilket innebär att tappen tål stötar och slag och kan användas i tuffa miljöer. OBS! Tappen tål hög belastning dvs. även tunga nyckelknippor. Säkerhetsnyckelring Vi kan också erbjuda en säkerhetsnyckelring för KeyCon nyckeltapp. Ringen plomberas på ett enkelt sätt och nycklar kan sedan inte kan tagas bort från ringen utan verktyg. Ringen tillverkas i ett mjukt och mycket starkt plastmaterial. Diameter 50 mm eller mindre. Minskas sekundsnabbt efter eget önskemål. Finns i röd, blå och grå färg. Tidsbegränsat uttag av nyckel Vid programmering av nyckel kan man, om så önskas, registrera ett valfritt antal minuter som nyckeln får vara uttagen ur skåpet. Om så har skett informerar i huvudfönstret en larmknapp (text larm med röda bokstäver) om att nyckel inte satts tillbaka inom programmerad tidsperiod. Nu kan man i händelseloggen läsa nyckel ej i tid. Man kan i händelseloggen (även i låg-access) dessutom filtrera alla nycklar som ej återlämnats i tid. Vem har vilken nyckel? Man kan i låg- eller hög-access filtrera fram vilka som senast tagit ut nyckel. Om nyckel är programmerad för uttag under en viss tidsperiod (se ovan) ljuder tidslarm (sirén) eller stort larm om skåpet är anslutet till ett sådant. Sirén anskaffas och kopplas av installatören kopplingar användare/tapp; 2000 PIN-koder. För varje Keybox (kretskort) kopplad till PC kan man göra upp till kopplingar av programmerade användare/tappar (nycklar). Upp till 2000 PIN-koder kan programmeras. Tidkanaler I tidkanalvyn kan accessperioder styras på ett överskådligt sätt genom ett grafiskt tidsschema. Upp till 100 tidkanaler kan skapas och användas mot användare eller nycklar efter behov. Flera användare eller nycklar kan läggas in i samma tidkanal. När man skapat tidkanaler i denna vy kan man sedan klicka in dem i matrisvyn (se nedan). Nyckelmatris I matrisvyn, med användare och nyckelplatser i rader och kolumner, ser man enkelt vem som har tillgång till vad. Här kan man klicka in tidkanaler som skapats i tidkanalvyn. I matrisvyn kan man också koppla användare/nyckel. När en användare ska kopplas till flera nycklar eller flera användare ska kopplas till samma nyckel finns en snabbknappar som markerar hela rader vertikalt eller horisontellt. Nyckelansvar Den person som använt sin kod är ansvarig för uttagen nyckel eller nycklar. Flera personer kan naturligtvis ha behörighet till samma nyckel/nyckelknippa, men PC:n registrerar vem som öppnade Keybox-dörren och denna person är ansvarig för nyckeln tills den åter har placerats i Keyboxen. 23

24 Modeller i KeyCon serien Masterskåp 9400 SC Väggmodell för 1-3 KeyCon lister Max 42 nyckelplatser Masterskåp 9500 SC Väggmodell för 1-6 KeyCon lister Max 84 nyckelplatser Expansionskåp 8500 EC Väggmodell för expansion av 9400 och KeyCon lister. Max 84 nyckelplatser Master-/expansionskåp 9600 SC Golvmodell för 1-16 KeyCon lister Max 224 nyckelplatser 24

25 Användningsexempel för KeyBox och KeyCon Förvaltningar Företag Sjukhus/Äldreomsorg Skolor Hotell / pensionat Bilfirmor Bilverkstäder Byggföretag Butiker och varuhus Brandkårer Bevaknings- och Säkerhetsföretag Förvaring av nycklar för exempelvis: Arkiv, datarum, kassarum, dokumentskåp, städ- eller serviceföretag, alla kontor, bilar (även handlingar) Förvaring av nycklar för exempelvis: Verkstad, datarum, arkiv, alla kontor, dokumentskåp, bilar (även handlingar) Förvaring av nycklar för exempelvis: Medicinskåp, toxinskåp, arkiv, laboratorier, datarum, dokumentskåp, operationssalar, röntgenrum, bilar (även handlingar), äldreboende, lägenheter, städ- eller serviceföretag Förvaring av nycklar för exempelvis: Kemi- och fysiksalar, datasalar, arkiv, dokumentskåp Förvaring av nycklar för exempelvis: Arkiv, konferensrum, bastu, motionsrum, städ- eller serviceföretag, rumsnycklar när på kvällen receptionen är obemannad. Hotellgästen kan själv med erhållen kod ta ut nyckeln Förvaring av nycklar för exempelvis: Nya bilar, uppställningsplats för nya eller begagnade bilar, dokumentskåp, arkiv, städ- eller serviceföretag, reservdelslager (leveranser nattetid) Förvaring av nycklar för exempelvis: Inlämning av bilar för service och reparation (efter kontorstid), avhämtning av bilar (efter kontorstid), städ- eller serviceföretag, arkiv, dokumentskåp, reservdelslager (leveranser nattetid) Förvaring av nycklar för exempelvis: Olika byggplatser, byggcontainers, kontor eller avdelningar, dokumentskåp, bilar (även handlingar), datarum Förvaring av nycklar för exempelvis: Värdefack för anställda, kontor, arkiv, datarum, dokumentskåp, städ- eller serviceföretag, bilar (även handlingar), speciella rum för leverans av varor nattetid Förvaring av nycklar för exempelvis: Objekt, bilar (även handlingar) alla eller särskilda rum, arkiv, städ- eller serviceföretag Förvaring av nycklar för exempelvis: Bevakningsobjekt, bilar (även handlingar), alla eller särskilda rum, vapenskåp, dokumentskåp 25

26 Fritidshus Campingplatser Biluthyrningsföretag Taxiföretag Förvaring av nycklar för exempelvis: Stugnycklar, rumsnycklar, städ- eller serviceföretag Förvaring av nycklar för exempelvis: Båtuthyrning, cykeluthyrning, förråd, städ- eller serviceföretag Förvaring av nycklar för exempelvis: Bilnycklar (även handlingar), alla eller särskilda rum, arkiv, städ- eller serviceföretag, hämtning eller inlämning av nycklar nattetid Förvaring av nycklar för exempelvis: Bilar (även handlingar) dokumentskåp, egna rum, städ- eller serviceföretag Garnisoner Förvaring av nycklar för exempelvis: bilar (även handlingar), huvudvakten, vapenskåp, dokumentskåp, särskilda rum, arkiv, datarum Apotek Polisstationer Transportföretag Banker Förvaring av nycklar för exempelvis: Medicinskåp, toxinskåp, dokumentskåp, rum för leverans nattetid, laboratorier, bilar (även handlingar), städ- eller serviceföretag Förvaring av nycklar för exempelvis: Bevakning, vapenrum, särskilda rum, bilar (även handlingar), dokumentskåp, arkiv, datarum, städ- eller serviceföretag Förvaring av nycklar för exempelvis: Bilar (även handlingar) arkiv för frakthandlingar, dokumentskåp, datarum, verkstad, garage, städ- eller serviceföretag Förvaring av nycklar för exempelvis: Arkiv, särskilda avdelningar, datarum, dokumentskåp, kassaskåp, värdefack, kontor, städ- eller serviceföretag, bilar (även handlingar) 26

27 APPENDIX 1 Konfigurering av Net Controller NC 9100 Innan konfigurering kan det vara bra att rensa offline-filer i Internet-Explorer: Starta IE, gå till Verktyg/Internet-alternativ/Allmänt/Tillfälliga Internet-filer/Ta bort filer. Markera Ta bort allt offlineinnehåll, och klicka OK. Anslut COM porten på Net Controller till en COM port på din PC, samt strömsätt enheten med bifogad 230V adapter. Starta programmet HyperTerminal: Start/Program/Tillbehör/Kommunikation/HyperTerminal. Namnge anslutningen med valfritt namn t.ex. Creone därefter OK. Välj aktuell COM port i fältet Anslut med:, klicka OK och ändra till 9600 bitar per sekund i fältet Egenskaper för COM port, klicka på OK. HyperTerminal är nu ansluten. 27

28 Tryck in resetknappen R på nätkonvertern i 3 sekunder för att komma till programmeringsläge. Följande text skall nu visas i HyperTerminal: Configuration mode Net Controller <Versionsinformation> Enter password (j********) >Configuration open MAIN> Ange lösenord med j-kommandot MAIN>j control (IP-inställningar som visas i detta dokument är endast exempel, begär IP-inställninger av nätverksansvarig) Lägg in IP adress med a kommandot: MAIN>a Lägg in nätmask med m kommandot: MAIN>m Lägg in gateway med g kommandot: MAIN>g Spara till flash minne med s kommandot: MAIN>s (texten Warning Store Configuration to Flash visas) Skriv y för att bekräfta: MAIN>y (texten Store to Flash, Exit configuration visas) Konfigureringen av Net Controller är nu klar. Koppla från samt stäng HyperTerminal. Anslut nätverkskabeln till Net Controller IP-kontakt och till det lokala nätverket. Anslut konvertern via web läsaren ( Sidan Setup Utility visas. Skriv in lösenord (control) och klicka på ok. Kontrollera att Gateway, Netmask och IP adress stämmer, samt att övriga fält är som på bilderna som följer. 28

29 29

30 När samtliga fält är kontrollerade, spara till flash minnet genom att skriva yes och klicka på Store Net Controller är nu klar att anslutas till KeyBox och till KeyWin Anslut nätkonverterns COM port till KeyBox kretskort enligt kopplingsschema (sid. 31). Starta KeyWin Admin och spänningssätt skåpet. Välj TCP/IP under inställningar, skriv i aktuell IP adress och klicka på Add. Ett oregistrerat skåp skall efter några sekunder visas i fältet för aktiva skåp. Följ därefter instruktionerna i KeyCon KeyWin IV Manual Registrera skåp (sid.5). 30

31 Kopplingsschema 31

32 CREONE AB, Box 148, TRANÅS TEL: FAX:
