Växlande blinkning med helljus. Funktion. Beteende

Transkript

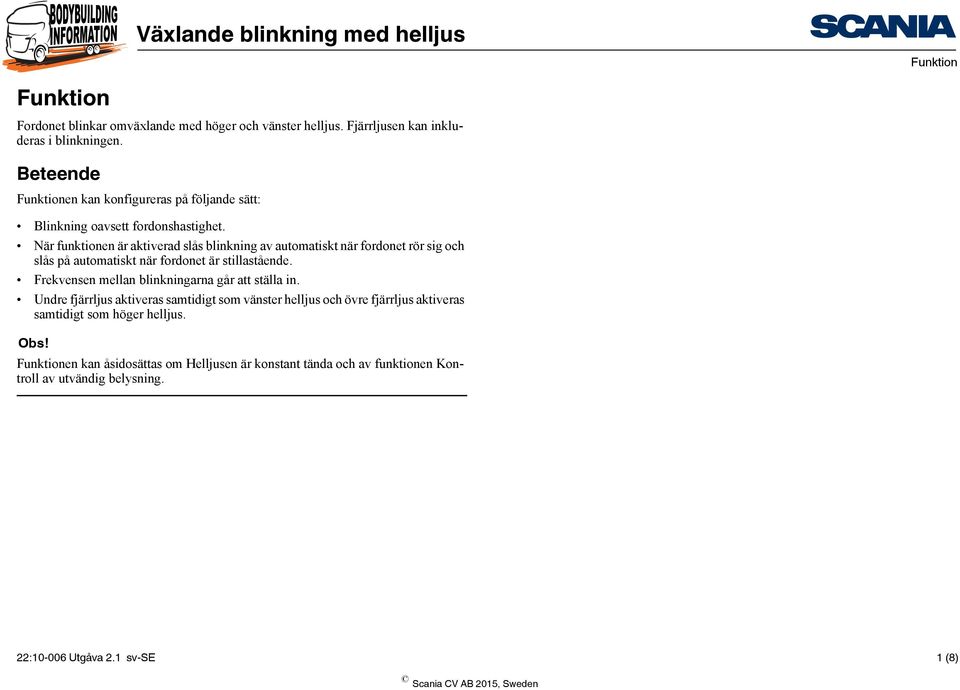

1 Funktion Funktion Fordonet blinkar omväxlande med höger och vänster helljus. Fjärrljusen kan inkluderas i blinkningen. Beteende Funktionen kan konfigureras på följande sätt: Blinkning oavsett fordonshastighet. När funktionen är aktiverad slås blinkning av automatiskt när fordonet rör sig och slås på automatiskt när fordonet är stillastående. Frekvensen mellan blinkningarna går att ställa in. Undre fjärrljus aktiveras samtidigt som vänster helljus och övre fjärrljus aktiveras samtidigt som höger helljus. Obs! Funktionen kan åsidosättas om Helljusen är konstant tända och av funktionen Kontroll av utvändig belysning. 22: Utgåva 2.1 sv-se 1 (8)

2 Funktion Aktivering Följande villkor måste vara uppfyllda vid aktivering: Startnyckel i körläge EXT-strömställaren aktiverad Om dessa villkor är uppfyllt kan funktionen aktiveras via BIC (Bodywork Interface Configuration) och Extern CAN. Med eller utan EXT-strömställare (sekvenskontroll) Med EXT-strömställare: EXT-strömställaren måste aktiveras efter det att startnyckeln vridits om till körläge. Först därefter kan vald funktion aktiveras. Utan EXT-strömställare: Aktivering av funktionen har inget beroende mot EXTströmställaren. 22: Utgåva 2.1 sv-se 2 (8)

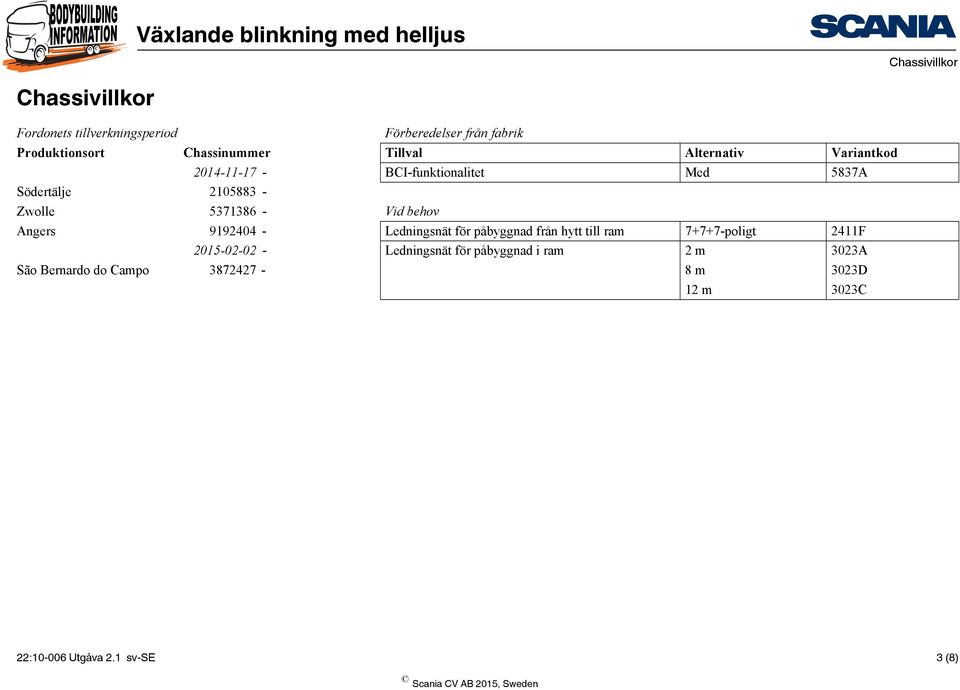

3 Chassivillkor Chassivillkor Fordonets tillverkningsperiod Förberedelser från fabrik Produktionsort Chassinummer Tillval Alternativ Variantkod BCI-funktionalitet Med 5837A Södertälje Zwolle Vid behov Angers Ledningsnät för påbyggnad från hytt till ram poligt 2411F Ledningsnät för påbyggnad i ram 2 m 3023A São Bernardo do Campo m 3023D 12 m 3023C 22: Utgåva 2.1 sv-se 3 (8)

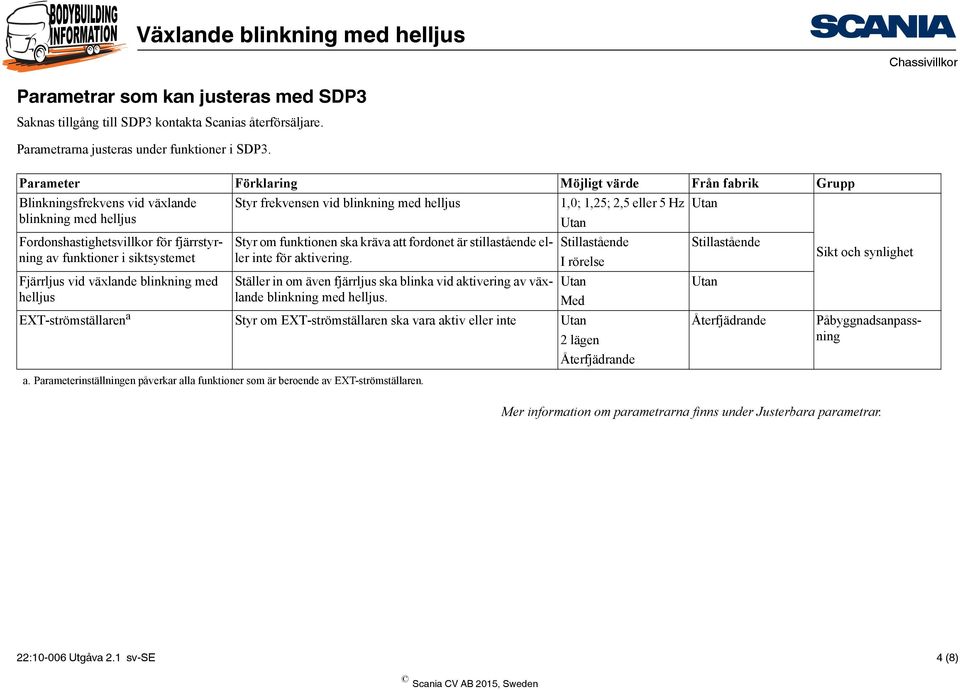

4 Chassivillkor Parametrar som kan justeras med SDP3 Saknas tillgång till SDP3 kontakta Scanias återförsäljare. Parametrarna justeras under funktioner i SDP3. Parameter Förklaring Möjligt värde Från fabrik Grupp Blinkningsfrekvens vid växlande blinkning med helljus Styr frekvensen vid blinkning med helljus 1,0; 1,25; 2,5 eller 5 Hz Utan Utan Fordonshastighetsvillkor för fjärrstyrning av funktioner i siktsystemet Fjärrljus vid växlande blinkning med helljus EXT-strömställaren a Styr om funktionen ska kräva att fordonet är stillastående eller inte för aktivering. Ställer in om även fjärrljus ska blinka vid aktivering av växlande blinkning med helljus. a. Parameterinställningen påverkar alla funktioner som är beroende av EXT-strömställaren. Stillastående I rörelse Utan Med Stillastående Utan Sikt och synlighet Styr om EXT-strömställaren ska vara aktiv eller inte Utan Återfjädrande Påbyggnadsanpassning 2 lägen Återfjädrande Mer information om parametrarna finns under Justerbara parametrar. 22: Utgåva 2.1 sv-se 4 (8)

5 Exempel på aktivering av funktionen Typ av aktivering BIC (Bodywork Interface Configuration) Extern CAN Aktiveringssätt Via stift i C259 eller annan signal i BIC. Bodywork Visibility Control: Alternating Main Beam Flash. 22: Utgåva 2.1 sv-se 5 (8)

6 Exempel på inkoppling med hjälp av BICT, +24 V och jord V 2 Den här beskrivningen visar en inkoppling inne i hytt. Information om hur inkopplingen görs med förlängningsnät ute på chassit finns i dokumentet Ledningsnät hytt och ram (22:10-080). 3 1 Gör så här: 1. Anslut aktiveringskabeln till valfritt ingångsstift på förbindningsdon C Med hjälp av BICT (Bodywork Interface Configuration Tool) tilldelas funktionen till det valda stiftet. C259 C Funktionen är klar för att aktiveras. Artikelinformation och inkopplingspositioner 1 Till exempel en strömställare Inkopplas till valfritt stift på C259 Aktivering med +24 V Säkring 5 A Sätts dit av påbyggare 3 Ledning Ledningsarea minst 0,75 mm² Sätts dit av påbyggare 1 23 C259 C Aktivering med jordning 22: Utgåva 2.1 sv-se 6 (8)

7 Signaltyp Stift (BWE) Aktiveringssätt +24 V till valt stift på C259 BCI master C-pin (1 10), High or low Activate alternating main beam flashing eller Jordning av valt stift på C I BICT Det stift som valts för att aktivera funktionen. 2. Funktionen: Växlande blinkning med helljus. 22: Utgåva 2.1 sv-se 7 (8)

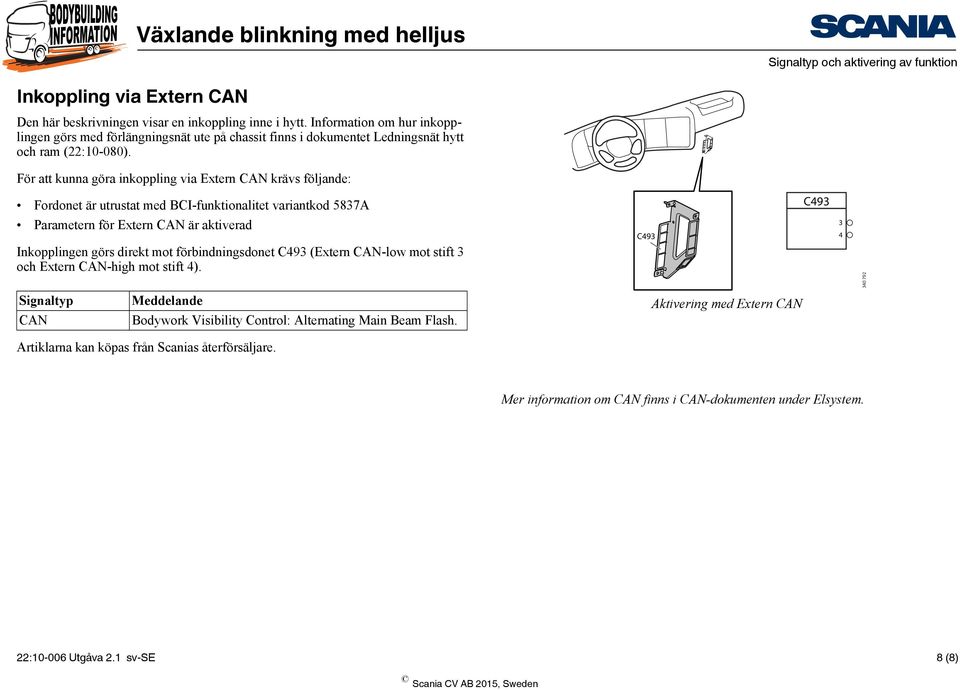

8 Inkoppling via Extern CAN Den här beskrivningen visar en inkoppling inne i hytt. Information om hur inkopplingen görs med förlängningsnät ute på chassit finns i dokumentet Ledningsnät hytt och ram (22:10-080). För att kunna göra inkoppling via Extern CAN krävs följande: Fordonet är utrustat med BCI-funktionalitet variantkod 5837A C493 Parametern för Extern CAN är aktiverad Inkopplingen görs direkt mot förbindningsdonet C493 (Extern CAN-low mot stift 3 och Extern CAN-high mot stift 4). C Signaltyp CAN Meddelande Bodywork Visibility Control: Alternating Main Beam Flash. Aktivering med Extern CAN Artiklarna kan köpas från Scanias återförsäljare. Mer information om CAN finns i CAN-dokumenten under Elsystem. 22: Utgåva 2.1 sv-se 8 (8)
