1 Rea ssist Manual Svenska

2

3 Innehåll Produktbeskrivning 4 OBS 5 Leveranskontroll 6 Daglig funktionskontroll 6 nvändningsområden 6 Rullstolens delar 7 Lyfta rullstolens 7 Standardutförande 8 Klädsel- och ramfärger 8 Tillbehör 8-9 Tekniska data 9 Montering Inställningar Sits 12 Benstöd/Fotplatta 13 Fotplatta/Vadstöd 13 Central fotplatta Ryggar rmstöd 17 Sittenheten Vårdarmanövrerad tiltning och rygg vinkling 18 Elmanövrerad stol 19 Laddning av batteri 19 Balans och stabilitet 20 Vårdarbroms 21 Körhandtag/Körbygel 21 Tippskydd 22 Tillbehör Ramförlängning 22 Huvudstöd/Nackstöd Bendelare 24 Bålstöd Transport Transport av rullstolar i fordon 29 tt observera 30 Fastspänningsmetoder 31 Säkerhetsföreskrifter/körteknik Garanti 34 Återvinning 35 RE SSIST 3

4 Rea ssist Produktbeskrivning Rea ssist är en rullstol med många anpassningsmöjligheter och tillval. För att du ska få så stor nytta som möjligt av den, och för att stolens möjligheter ska komma till sin rätt, hoppas vi att du fått den utprovad och anpassad av kompetent personal. Vi hoppas att du även har fått instruktioner om hur du ska använda din rullstol i ditt dagliga liv. Den här manualen beskriver bl a rullstolens delar, enkla inställningsmöjligheter, hur rullstolen ska användas på ett säkert sätt och hur den ska transporteras. Läs igenom den noga innan du börjar använda stolen. Eftersom Rea ssist har många olika delar och tillbehör kan det förekomma skillnader melllan de tillbehör som visas och de tillbehör som är levererade på din rullstol. Rea ssists hjul, sitsram, körhandtag och vissa andra belastningsutsatta delar är tillverkade av stål. Benstöd och ryggskenor är tillverkade av högklassig aluminium. Länkhjulsupphängning samt ramens ledstycken är tillverkade av glasfiberförstärkt polyamid. rmstöd och ryggkåpa är tillverkade av BS-plast och stål. Plastdetaljer är uppmärkta för återvinning. Ryggstödsplattan är tillverkad av trä och den övre delen av plast.sits och ryggdynor är av skumgummi och klädda med tvättbar plysch, alternativt elastisk polyuretanväv. Rea ssist är en assistentmanövrerad rullstol med en vinkeljusterbar sitsenhet. Ryggenheten kan vinklas oberoende av sitsen. Reglagen för sits och ryggvinklingen är monterade på körhandtagen. Rea ssist finns i två sittbredder. Varje stol kan justeras i sittbredd, sittdjup, rygghöjd, armstödshöjd, benstödshöjd och benstödsbredd. Bakhjulen är 16" med vårdarbroms, länkhjulen är mm. Hjulen kan vara luftpumpade eller halvmassiva. Bromshandtag är monterade på körhandtagen. Stolens sits- och ryggdynor är utformade med tanke på brukaren. De ska ge så hög stabilitet och komfort som möjligt, samt ge en god tryckfördelning. 4 RE SSIST

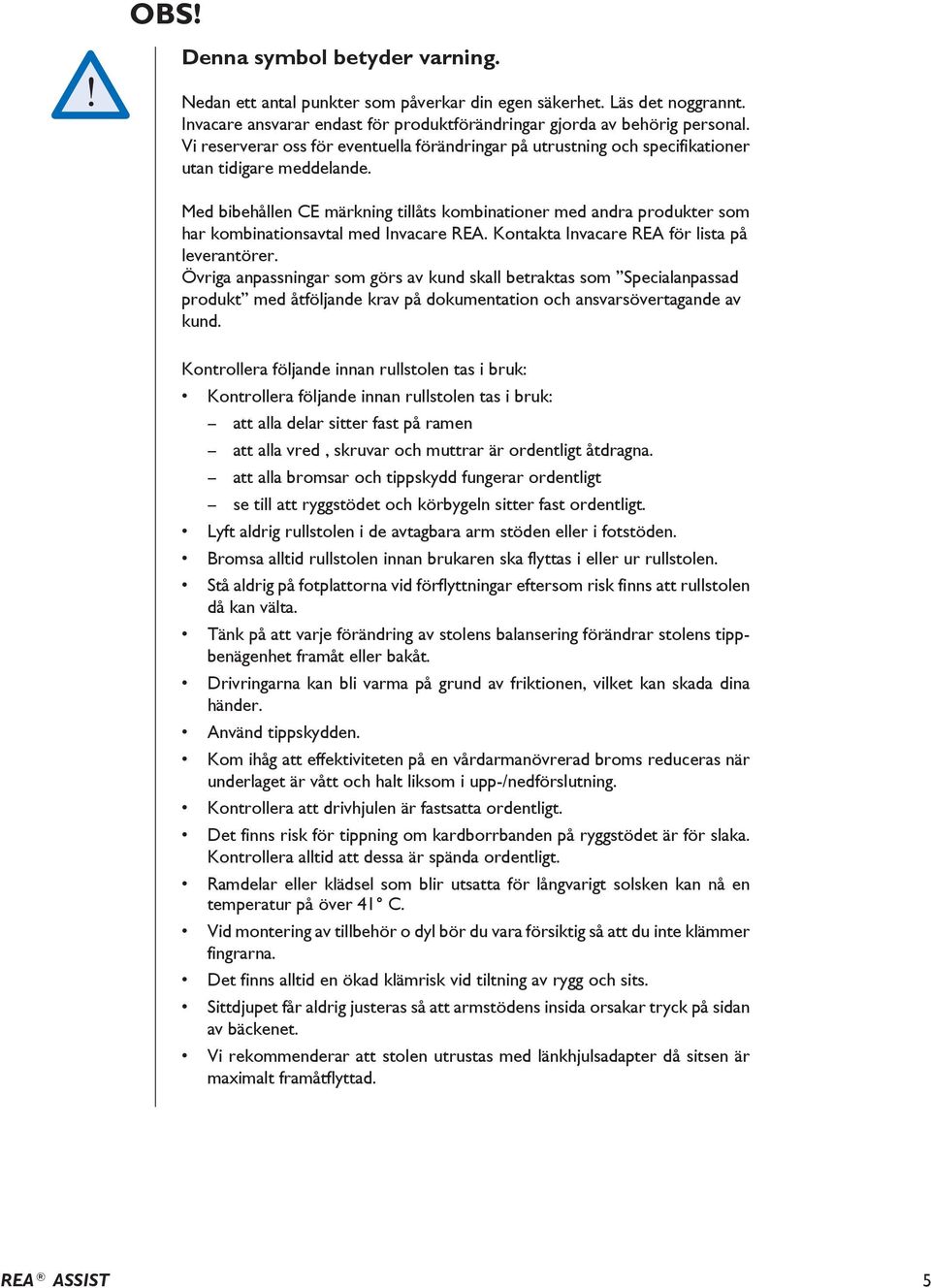

5 OBS! Denna symbol betyder varning. Nedan ett antal punkter som påverkar din egen säkerhet. Läs det noggrannt. Invacare ansvarar endast för produktföränd ringar gjorda av behörig personal. Vi reserverar oss för eventuella förändringar på utrustning och specifikationer utan tidigare meddelande. Med bibehållen CE märkning tillåts kombinationer med andra produkter som har kombinationsavtal med Invacare RE. Kontakta Invacare RE för lista på leverantörer. Övriga anpassningar som görs av kund skall betraktas som Specialanpassad produkt med åtföljande krav på dokumentation och ansvarsövertagande av kund. Kontrollera följande innan rullstolen tas i bruk: Kontrollera följande innan rullstolen tas i bruk: att alla delar sitter fast på ramen att alla vred, skruvar och muttrar är ordentligt åtdragna. att alla bromsar och tippskydd fungerar ordentligt se till att ryggstödet och körbygeln sitter fast ordentligt. Lyft aldrig rullstolen i de avtagbara arm stöden eller i fotstöden. Bromsa alltid rullstolen innan brukaren ska flyttas i eller ur rullstolen. Stå aldrig på fotplattorna vid förflyttningar eftersom risk finns att rullstolen då kan välta. Tänk på att varje förändring av stolens balansering förändrar stolens tippbenägenhet framåt eller bakåt. Drivringarna kan bli varma på grund av friktionen, vilket kan skada dina händer. nvänd tippskydden. Kom ihåg att effektiviteten på en vårdarmanövrerad broms reduceras när underlaget är vått och halt liksom i upp-/nedförslutning. Kontrollera att drivhjulen är fastsatta ordentligt. Det finns risk för tippning om kardborrbanden på ryggstödet är för slaka. Kontrollera alltid att dessa är spända ordentligt. Ramdelar eller klädsel som blir utsatta för långvarigt solsken kan nå en temperatur på över 41 C. Vid montering av tillbehör o dyl bör du vara försiktig så att du inte klämmer fingrarna. Det finns alltid en ökad klämrisk vid tiltning av rygg och sits. Sittdjupet får aldrig justeras så att armstödens insida orsakar tryck på sidan av bäckenet. Vi rekommenderar att stolen utrustas med länkhjulsadapter då sitsen är maximalt framåtflyttad. RE SSIST 5

6 Leveranskontroll Kontrollera att samtliga delar överensstämmer med följesedeln. En eventuell transportskada ska du genast anmäla till transportbolaget. Tänk på att behålla förpackningen tills dess att transportbolaget kontrollerat godset och en uppgörelse kommit till stånd. Daglig funktionskontroll Kontrollera att följande delar är ordentligt monterade på rullstolen: Hjul Ryggstöd Tippskydd Körhandtag Fotstöd nvändningsområden Rea ssist är en manuell rullstol avsedd för brukare med en låg aktivitetsnivå och som ska sitta i stolen under längre perioder. Den omslutande komfort och stabilitet som ryggstödet ger samt möjligheten att vinkla sitsenheten och ryggen ger brukarens kropp lugn och komfortabel vila. När det gäller drift och manuell förändring av sittenheten är Rea ssist avsedd att hanteras av vårdare. Vid elektrisk vinkling kan brukaren själv göra detta. Brukaren måste dock ha kunskap om vad en förändring av sittställning innebär. Rea ssist är i huvudsak avsedd för inomhusbruk. 140 mm länkhjul rekommenderas. Vid utomhuskörning rekommenderar vi mm länkhjul. Rea ssist ska användas med sitt- och ryggdyna. Max. brukarvikt är 125 kg. Livslängden på stolen beror på användningsområde, brukarens aktivitet och skötsel. 6 RE SSIST

7 Rullstolens delar Ram, underdel 2. Sitsram 3. Ryggstöd 4. Körhandtag 5. Sits 6. Bakhjul 7. Bromshandtag 8. Länkhjul 9. Tramprör/Tippskydd 10. rmstöd 11. Benstöd 12. Verktyg (bakom ryggdynan) Lyft alltid rullstolen i de punkter som visas i bilden. Lyft aldrig rullstolen i de avtagbara armstöden eller benstöden. Försäkra dig om att ryggstöd och körhandtag sitter säkert fast. Se även avsnitt Säkerhetsföreskrifter/körteknik. RE SSIST 7

8 Standardutförande Sittbredd Sittdjup Rygghöjd cm, cm cm 62, cm utan sittdyna Klädsel- och ramfärger Klädsel Ramfärger Grå plysch, TR32 Grå dartex TR23 Pärlgrå Tillbehör Rea ssist har ett brett utbud av tillbehör och möjligheter. Det är möjligt att alla tillbehör inte finns tillgängliga på din marknad. Rygg Ryggstödsplattan Ställbar ryggklädsel Ryggdynor Laguna ( sidostöd) Mistral 2 (midjestöd) Passad 2 (rygg/axel stöd) Shoulder High 05 Vicair Multifunctional Ryggstödsöverdrag Överdrag Thin 04 Överdrag Lateral 05 Sits Sittdynor Sitts och ryggvinklingsreglage Benstöd Fotplattor rmstöd Länkhjul Standard Tromb (postioneringsstöd) Bris (förebyggande) Vicair Multifunctional ssistent och brukarmanövrerad Elektriskt manövrerad av assistent/brukare Vinkelställbara benstöd Fasta 80º + 90º mputationsbenstöd Central Fotplatta Fast fotplatta Vinkel- och djupställbar fotplatta Fotplatteförlängare Hälband Höjdjusterbara armstöd Hemiplegiarmstöd Fasta armstöd mm, luft eller massivt, bred eller smal 8 RE SSIST

9 Drivhjul Broms Övrigt 16", luft eller punkteringsfria Blockbroms Vårdarbroms Reflex Bord Pump Kryckkäppshållare Huvudstöd Huvudstöd med kindsupport Nackstöd Körbygel Handtagsbygel Bälte Bendelare Inkontinensöverdrag Bålstöd Ramförlängning Tekniska data Rea ssist 40-50, cm cm 47 cm 62,5+20 cm (utan sittdyna) cm cm cm cm cm 109 cm 101,5 cm 34 kg Max 125 kg Transportvikt 25 kg 0-30 Fastspänning** Krocktestad ** Våra rullstolar uppfyller ISO-standard och har blivit testade i en specifik testkonfiguration, se avsnitt "Provningsutlåtande från dynamisk fastspänningsprovning". ndra testkonfigurationer har ej utförts. Brukaren bör dock, när så är möjligt, flytta över till fordonets säte och använda fordonets bältessystem. RE SSIST 9

10 Montering 1. C När du får din rullstol måste du sätta dit ryggstödet, arm stöden och benstöden. Mon te ringen är enkel och du gör den helt utan verktyg. 1. Ryggen monteras på rull stolen genom att ryggens skenor () träs på rören på rull stolen (B). Var noga med att ryggen trycks ner så långt som möjligt. Spänn genom att dra åt rattarna (C). Ryggdynan sätter du fast med kardborrebanden. B Kontrollera att ryggen verkligen sitter fast! rmstöden monterar du genom att trycka ner dem i sina fästen på stolsitsens kant. 3a. 3. Benstöd/Fotstöd Stolen kan även utrustas med vinkelställbara benstöd eller fotstöd. 3a. Benstöd Montera benstöden genom att föra ner tappen som sitter i den övre änden av benstödet, i rullstolens ramrör. Benstöden måste vara vinklade utåt när de sätts i. Lås benstöden genom att vrida dem inåt. Benstöden låses då automatiskt så det är ingen risk att de lossnar från rullstolen. 10 RE SSIST

11 3b. 3b. Fotstöd Montera fotstöden genom att föra ner tappen, som sitter i den övre änden av fotstödet, i rullstolens ramrör. Fotstöden måste vara vinklade utåt när de sätts i. Lås fotstöden genom att vrida dem inåt. Fotstöden låses då automatiskt så det är ingen risk att de lossnar från rullstolen. RE SSIST 11

12 1. 10 cm Inställningar sits Stolens sittdjup kan lätt justeras, för att ge ett bra understöd. Dessutom kan bredden mellan armstöden och arm stödens höjd justeras. 1. Justering i djupled Lossa benstödens spärrar och sväng ut dem åt sidorna. Lossa sedan de två skruvarna () med en insexnyckel. Observera att skruvarna bara får lossas några varv, inte skruvas bort helt. Lyft upp sittdynan lite. Ta tag i sitsunder redets framkant och drag underrede och dyna till den nya positionen. Skruva sedan åt de båda skruvarna () igen. För att bibehålla stolens stabilitet, om dynan flyttas långt fram, finns som tillbehör ramförlängning till länkhjulen (se också avsnitt Balans och stabilitet ). Verktyg: 5 mm insexnyckel Sittdjup För att få en exakt inställning av sittdjupet finns en cm-skala på den främre sittplattan så att du lätt kan ställa in rätt sittdjup. Du får också en påminnelse om att risken för framåttippning ökar om du justerar ut sittdjupet Justering av bredden mellan armstöden, sittbredd Lossa insexskruven (B), drag armstödet till rätt läge och skruva sedan åt skruven. Observera att skruven är placerad under sitsen på rörets framsida vid höger armstöd och på rörets baksida vid vänster armstöd. B Mindre bredd på sittdynan Då sittbredden är liten, dvs när arm stödsfästena är inskjutna, rekommenderar vi en sittdyna som är mindre i storlek än den som medföljer som standard. Verktyg: 5 mm insexnyckel 12 RE SSIST

13 Vinkeljusterbart BENSTÖD Vinkeljusterbara benstöd stödjer benen och avlastar tryck. Benstöden kan användas till bandagerade, men inte gipsade ben. Benstöden måste alltid ut-rustas med vadstöd, fotstöd och hälband. Det är viktigt att justera höjden och vinkeln för att få en så god sittställning som möjligt Justering av benstödets höjd Justera benstödets höjd genom att lossa skruven () ett varv med en sexkantnyckel. Dra benstödet tills rätt höjd erhållits och skruven griper i ett av lägena på benstödets rör. Skruva åt skruven igen. Verktyg: 5 mm insexnyckel 2. B C 2. Benstödets vinkling Håll in spak (B) med en hand samtidigt som du avlastar benstödet med den andra handen. När en lämplig vinkel har uppnåtts, släpp spaken och den stannar i ett av sju fasta lägen (C). Ställ inga tunga vikter och låt inte barn sitta på benstödet. Det kan skada mekanismen. vståndet mellan den lägsta delen av fotplattan och underlaget måste vara minst 40 mm. Fast benstöd 90 C 80 Justering av fotstödets höjd Justera benstödets höjd genom att lossa skruven () ett varv med en sexkantnyckel. Dra benstödet tills rätt höjd erhållits och skruven griper i ett av lägena på benstödets rör. Skruva åt skruven igen. OBS! Rör inte den övre skruven (C). Verktyg: 5 mm insexnyckel vståndet mellan den lägsta delen av fotplattan och underlaget måste vara minst 40 mm. RE SSIST 13

14 fotplatta/vadstöd Vinkelställbar fotplatta Om din rullstol har vinkelställbara fotplattor kan vinkel och djup ställas in. Om du lossar insexskruven () vid fotplattans infästning så kan du enkelt justera fotplattan till rätt läge. Belasta ej fotplattan då den är lös. Verktyg: 5 mm insexnyckel D 2. B C ndra positioner kan användas om det finns risk att brukaren skadas. Justera då fotplattan till en mer lämplig position. 2. Vadstöd Vadstöden kan monteras i fyra olika lägen i djupled. Sväng vadstödet framåt. Lossa skruv (B) med en sexkantnyckel. Flytta den stora muttern (C) på baksidan och placera den i det andra fästhålet. Flytta vadstödet till det nya läget och fäst det med skruven. Vadstödens höjd justerar Du lätt med hjälp av ratten. (D). CENTRL FOTPLTT Ställ in önskad benvinkel med ratten (). Vid vinkeljustering av det centrala benstödet,, lossa justerratten med ena handen och håll fotplattan med den andra handen för att undvika klämrisk. Vid tiltning av sits framåt i kombination med lång benstödslängd och låg sitthöjd, så kan benstödet slå i golvet och orsaka skada Höjdjustering av fotplattan kan göras på följande två sätt: lt. 1: Lossa insexskruven (B) framtill på teleskopröret, placera fotplattan i önskat läge och fixera med insexskruven. B 14 RE SSIST

15 lt. 2: Lossa insexskruven (C) vid fotplattsinfästningen enligt bilden. Justera till önskad höjd och dra åt skruven igen. C 3. D 3. Lossa bakre skruven (D) på sidan av röret och ställ in önskad vinkel på fotplattan. Dra åt skruven igen. Gör på motsvarande sätt för att ställa in vinkeln på den andra fotplattan Lossa främre skruven (E) på sidan av röret för att justera fotplattan i djupled. Dra åt skruven när önskat läge erhållits. Gör på motsvarande sätt för att justera djupet på den andra fotplattan. E Fotplattan kan vid behov vinklas upp. RE SSIST 15

16 Ryggstöd 1. Ryggstödsplatta 1. Du kan enkelt justera höjden på ryggstödsplattan (+10cm) genom att lossa de två övre skruvarna () med en 5-mm insexnyckel. Ställ in önskad höjd och dra åt skruvarna igen Den övre delen har två höjder och är dessutom avtagbar. (För att passa lägre ryggdynor). Lossa skruvarna (B) med 5-mm insexnyckel och höj till den lägsta positionen. För att plocka av överdelen ta bort skruvarna (B)Sätt sedan nackstöds fästet på plats och dra åt skruvarna (B). B 3. Reglerbar ryggklädsel med kardborrband 3. För att förhöja ryggen (+12,5cm) lossa skruvarna () och skjut upp ryggen. Verktyg: 5 mm insexnyckel 16 RE SSIST

17 4. 4. För att forma ryggstödet lossa kardborrbanden. Dra först åt där du vill ha mycket stöd och följ därefter med de andra banden. Kontrollera att ryggklädseln/dynan ligger an mot varandra. Om kardborrbanden lossas för mycket kommer nackstödröret () att ligga emot ryggen och skada kan uppstå. Ryggdynor De tre olika ryggdynorna ger stöd åt ländrygg, skuldror eller på sidan och alla passar ryggstödsplattan samt den reglerbara ryggklädseln. Observera att de, liksom överdraget på den reglerbara ryggklädseln, ska täcka den övre delen av ryggstödsröret. armstöd rmstödshöjd Justera höjden på armstödet genom att lossa insexskruven (), ställ in önskad höjd och dra åt igen rmstöds djup rmstödsdjupet kan också justeras. Lossa vredet (B) ställ in önskad position och dra åt vredet igen. B RE SSIST 17

18 Sittenheten Vårdarmanövrerad tiltning och ryggvinkling 1. Rullstolen är försedd med vårdarmanövrering. Du kan dels vinkla ryggen fram och tillbaka, dels tilta hela sittenheten inklusive ryggen. Des sa två funktioner kan antingen manövreras manuellt eller elektriskt. Var försiktig när du vinklar ryggen så att du inte klämmer fingrarna mellan ryggstödet och arm-stödet. 1. Sitsvinkling Tilta rullstolens sittenhet (sits och ryggstöd) genom att trycka den vänstra spaken () uppåt och hålla den intryckt, samtidigt som du tiltar sittenheten till önskat läge. Släpp spaken () Ryggvinkling Vinkla rullstolens rygg genom att trycka den högra spaken () uppåt och hålla den intryckt, samtidigt som du tryc ker ryggen ifrån eller e mot dig tills du har fått den i det läge du önskar. Släpp spaken (). 18 RE SSIST

19 elmanövrerad tiltning och ryggvinkling 1. B C 1. Vinkling av sittenhet, elmanövrerad Tilta rullstolens sittenhet (sits och ryggstöd) genom att använda den nedre delen av manöverpanelen. Tryck på (B) för att vinkla sittenheten bakåt eller på (C) för att vinkla sittenheten framåt. Handkontrollen bör endast hanteras av personer som instruerats om hur den fungerar. Risken att klämma fingrar etc. är större vid elmanövrering än vid manuell inställning. Tänk på att exempelvis barn kan få tag i handkontrollen och klämma sig eller användaren. 2. B C 2. Elmanövrerad rygg Justera ryggvinkeln genom att använda den övre delen av manöverpanelen. Tryck på (B) för att vinkla ryggstödet framåt eller på (C) för att vinkla ryggstödet bakåt. Risken att klämma fingrar etc. är större vid elmanövrering än vid manuell inställning. Tänk på att exempelvis barn kan få tag i handkontrollen och klämma sig eller användaren. Handkontrollen bör endast hanteras av personer som instruerats om hur den fungerar Laddning av batteri Om din rullstol har elmanöv rerad vinklingsfunktion behöver batteriet laddas. Om vink lingsfunktionen har använts under dagen är det lämpligt att låta laddaren sitta i under natten. Batteriet laddas genom att du sätter den batteriladdare som medföljer stolen i ett vägguttag. Därefter ansluter du ladd kabeln till uttaget på manöverenhetens sida. Det tar ca 12 timmar att ladda ett batteri som är ur laddat till 50 %. Handkontrollen bör endast hanteras av personer som instruerats om hur den fungerar. RE SSIST 19

20 Balans och stabilitet Varje fäste kan ställas i tre lägen: I = lättkörd stol, mindre stabil II = mellanläge III = stabil stol, mindre lättkörd C Verktyg: B Rör inte denna skruv! 5 mm insexnyckel 10 mm fast nyckel Med brukaren i stolen och stolen inställd ska stabiliteten kontrolleras. Vinkla sitsen och ryggen maximalt bakåt. Kontrollera tippkänsligheten. Korrigera stolens balansläge och/eller tippskydd, för att få en stabil stol i alla situationer. Du kan påverka din stols körförmåga och stabilitet genom att flytta sitsramen (sits och ryggstöd) framåt eller bakåt i förhållande till ramens underdel och därmed också till bakhjul och länkhjul. Om du placerar sitsramen i det främre läget (III) blir stolen stabil (mot bakåttippning) men mindre lättkörd. Den blir dock något mer tippkänslig framåt. Detta kan avhjälpas genom att den framåtflyttade länkhjulsupphängningen monteras på. Om du placerar sitsramen i det bakre läget (I) blir stolen mer lättkörd men samtidigt också något mindre stabil (mot bakåttippning). Detta kan du motverka genom att fälla ner de tippskydd stolen är utrustad med. Då får du en lättkörd och säker rullstol. Inställning av gaskolv och övre fäste för tiltning av rygg och sits. För att ändra stolens balans behöver du justera de två övre fästena () samt den nedre infästningen. De två övre fästena flyttar stolens sitsram framåt eller bakåt och den nedre flyttar infästningen för stolens vinklings mekanism vilken kan göras med gaskolv eller elmotor. För korrekt inställning se tabell (3). G E D E F Verktyg: 5 mm insexnyckel 13 mm fast nyckel spårringstång Justering övre fäste Börja med att ta bort sittdyna, sittplatta och benstöd. Lägg stolen på "rygg" så att du kan montera på kolven framifrån. Lossa skruv (B) på fästets ovansida några varv men skruva inte bort den helt. Skruva bort skruven (C), vrid fästet så att rätt läge (I, II, III) kommer mitt för skruvhålet i ramen och skruva dit skruven (C) igen. Drag sedan åt skruven (B). 2. Justering av nedre fäste Vinkla ner kolven i rätt position. För rätt position se tabell (3). Sätt distansen (D) mellan gaskolv och fästet. Montera skruv (F) och brickor (E) genom gaskolven och fästet. Drag åt mutter (G). OBS Ju längre sittdjup, desto mer tyngd på länkhjulen och desto högre tipprisk. 20 RE SSIST

21 Vårdarbroms Bromsa vid körning: drag de båda bromshandtagen uppåt och stolen bromsas Låsa bromsarna: drag in handtaget och för låsspärren () uppåt. Släpp sedan handtaget Lossa bromsarna: drag in handtaget och låsspärren släpper automatiskt. Felaktig inställning eller användning av bromsen försämrar bromseffekten. Körhandtag / Körbygel Lossa de två rattarna (). Nu kan handtagens höjd enkelt justeras genom att dra upp eller pressa ner handtagen. Det är viktigt att du inte förväxlar de övre och nedre rattarna på ryggens baksida. De nedre rattarna låser fast ryggen vid stolen och skulle dessa lossas av misstag kan detta äventyra stolens säkerhet! Rör inte dessa rattar! 19 cm Körhandtagen får inte dras upp mer än 19 cm över fäs tets överkant. Sätt inte fingrarna i kläm mellan körhandtagets stag och nackstödsfästet. (Detta gäller bara reglerbar ryggklädsel.) RE SSIST 21

22 Tippskydd Tippskyddet fungerar även som tramprör. Det är höj- och sänkbart och kan lätt justeras i sex olika lägen samt ett par ke ringsläge. Parkeringsläget måste användas när rullstolen dras upp för en trottoarkant eller ett trappsteg. Tippskyd det kan annars haka i kanten. Du justerar tippskyddet ge nom att trycka in den fjädran de knappen () och sedan höja eller sänka tippskyddet till rätt läge. Se till att båda tippskydden hamnar i sam ma läge och att den fjädrande knappen snäpper ut igen i sin nya position. Tillbehör Ramförlängning 1. För att uppnå bättre stabilitet och för att få bättre köregenskaperna, när du har mycket vikt på länkhjulen, kan stolens ram förlängas med 5 cm. 1. Lossa skruven och muttern och plocka bort länkhjulshuset Skjut in ramförlängningens rör i länkhjulsramen och fäst med skuvarna inne i rören. Verktyg: 5 mm insexnyckel Montera tillbaka länkhjulshuset, nu på förlängningen. Drag sedan åt skruven och muttern. HUVUDSTÖD 1. B 1. Höjdinställning liksom borttagande av huvudstödet sker med handvredet (). Röret är utrustat med en minnesring. Lossa skruven (B), justera, och dra åt. 2. C 2. Vinkeln och djupet justeras med två skruvar (C) och handtaget (D). Lossa och justera. D 22 RE SSIST

23 3. 3. Sidojustering sker genom att lossa skruven (E). Justera och dra åt skruven igen. E Ändring av vinkeln på vingarna sker genom att lossa skruven (D). Justera och dra åt. D NCKSTÖD Höjdinställning liksom borttagande av nackstödet sker med handvredet (). Röret är utrustad med en minnesring. Lossa skruven (B), justera, och dra åt. B 2. C 2. Vinkeln och djupet justeras med två skruvar (C) och handtaget (D). Lossa och justera. D RE SSIST 23

24 Bendelare Höjden liksom borttagande av bendelaren sker med handvredet () Djupet kan justeras i positionen framåt och bakåt. Lossa handvredet () och vrid. BÅLSTÖD 1. B BÅLSTÖD Multi djustable 1. Du justerar dem i höjdled genom att först lossa insexskruvarna () samtidigt som du för fästet (B) uppåt eller nedåt. Spänn insexskruvarna () igen. 2a. 2a. Ta bort överdraget och se illustrationerna till vänster för förslag på: höjd justering 24 RE SSIST

25 2b. 2b. vinkeln 2c. 2c. mindre sidostöd / mer bålstöd lt.1 mer sidostöd / mindre bålstöd lt 2 BÅLSTÖD Bålstöden går att justera i såväl höjd-, sid- som djupled. I 1 G H Verktyg: 5 mm Insexnyckel Du justerar dem i höjdled genom att först lossa insexskruvarna (G) samtidigt som du för fästet (H) uppåt eller nedåt. Spänn insexskruvarna (G) igen. 2. Bålstöden justeras i sidled genom att du lossar ratten (I). Flytta därefter stödet i sidled tills du har funnit önskat läge. Spänn ratten (I) igen. 3. För att justera bålstöden i djupled öppnar du först dragkedjan på bålstödet, så att du frilägger skruvarna som finns där. Lossa dessa med hjälp av en skruvmejsel och för bålstödet framåt eller bakåt. Spänn skruvarna igen och dra igen dragkedjan. 4. Ta bort bålstödet genom att lossa ratt (1) och dra det sidleds utåt. Var försiktig så att du inte fastnar med armen mellan bålstödet och armstödet när ryggstödsvinkeln ändras. RE SSIST 25

26 1. BÅLSTÖD svängbart Det går att ställa in höjd, djup och sidoposition på bålstödet. 1. Reglera höjden genom att först lossa på skruvarna () samtidigt som konsolen flyttas upp eller ned. Skruva sedan åt skruvarna igen. Verktyg: 5mm Insexnyckel Sidleds justerars bålstödet genom att de tre skruvarna först lossas. Sedan flyttar man stativet sidleds tills önskad position. Skruva sedan åt skruvarna igen För att reglera djupet av bålstödet: Börja med att öppna dragkedjan för att synliggöra skruvarna (D). Lossa på skruvarna och justera bålstödsdynan. Skruva åt skruvarna och dra igen dragkedjan Bålstödet kan svängas åt sidan så att det inte är i vägen vid i- och urflyttning i rullstolen. 26 RE SSIST

27 Transport 1. Rea ssist är lätt att göra klar för transport. 1. Rygg Tag bort ryggdynan genom att dra framåt. Lossa de båda rattarna () och drag ryggstödet rakt upp. Lägg ryggen på sitsen och låt den ligga där under transporten av rull stolen. Ta eventuellt bort körhandtagen. Var försiktig med kablarna som går från bakhjulen till körhandtagen. När du lossar ryggen och lägger den på sitsen, försök se till att kablarna hänger löst. 2. B 2. Körhandtag Lossa de två rattarna (B). Nu kan handtagens höjd enkelt justeras genom att dra upp eller pressa ner handtagen. Rör inte dessa rattar! Det är viktigt att du inte förväxlar de övre och nedre rattarna på ryggens baksida. De nedre rattarna låser fast ryggen vid stolen och skulle dessa lossas av misstag kan detta äventyra stolens säkerhet! Körhandtagen får inte dras upp mer än 19 cm Benstöd Benstöden lossar Du genom att trycka in mekanismen (C) och samtidigt vrida benstöden utåt. Du kan sedan enkelt lyfta av benstöden. C RE SSIST 27

28 4. 4. Fotstöd Fotstöden lossas genom att föra spaken (D) framåt eller åt sidan medan stöden vinklas utåt. Du kan sedan enkelt lyfta av fotstöden. D rmstöd rmstöden drar du rakt upp utan att behöva lossa några spärrar. 28 RE SSIST

29 Transport av rullstolar i fordon Rullstolen uppfyller kraven för transport i fordon enligt ISO (Krockprov) med 4-punkts fästanordning för stol och 3-punktsbälte för brukare enligt ISO Detta är idag vanligt i handikappanpassade bilar och färdtjänst. För övriga fordon saknas testmetoder för rullstolen. Finns i fordonet speciella platser för rullstolar, bör dessa användas och anvisningar och instruktioner i fordonet efterföljas. Den säkraste lösningen för brukaren, är att flytta över till fordonets ordinarie säte, om detta är möjligt. PROVNINGSUTLÅTNDE FRÅN DYNMISK FSTSPÄNNINGSPROvNING (ISO :1999) Provning nr 09KM02 Kund: Invacare Rea B Datum Serie nr: T0585 Provning nr P302416B Kund: Invacare Rea B Datum Provning nr F Kund: Invacare Rea B Datum 04/08/24 Provning som skall utföras Pulsspecifikation ISO/DIS 7176/19 (december 1999) ISO/DiS and ISO (June 2003) (Rea ssist) ISO/DiS and ISO (ugust 2004) (Rea ssist) Rullstol Tillverkare: Invacare Rea B Modell: Rea ssist Massa: 40,6 kg Konfiguration: Vänd framåt Fastspänningsanordning Tillverkare: Unwin Safety Systems Modell: 4-punkts WWR/TF/K/R Fäste: Unwin lågprofilskena Brukarbälte Tillverkare: Unwin Safety Systems Model: 3-punkts QIR/3H/ TF/WH Testdocka Hybrid II (LC) Vikt: 76 kg Testkonfiguration Chassi: 41/50 Rygg: Ryggkåpa 41-50, Justerbar rygg, Överdrag Lateral 05 Sits: Bris, Tromb rmstöd: H/S ssist Benstöd: VS lu Drivhjul: 16" luft Länkhjul: 140 x 37 mm Tillbehör: Chassiförlängare,vadstöd.hälband Provad: , , Fastspänningsanordningarna som använts måste vara godkända enligt ISO Vi har valt att arbeta med Unwin, som är en välkänd kvalitetstillverkare av fastspänningsanordningar. RE SSIST 29

30 TT OBSERVER VID TRNSPORT V RULLSTOLR I FORDON Vi rekommenderar att brukaren placeras i fordonets säte och spänns fast i fordonets fastspänningsanordning när det är möjligt. Rullstolen är testad i en specifik testkonfiguration som beskrivs i manualens avsnitt Provningsutlåtande från dynamisk fastspänningsprovning under rubriken testkonfiguration. Något annat utförande har ej testats Extrautrustning bör antingen sitta ordentligt fast på rullstolen, eller tas bort och förvaras säkert i fordonet under transporten (t ex bord etc.). Bendelare (abduktionskloss) och benremmar/bälte rekommenderas inte att användas vid transport då dessa kan orsaka skador på kroppen om fordonet gör en hastig inbromsning. Ändringar eller byten bör inte göras på rullstolens säkerhetsdetaljer, konstruktions- och ramdelar eller komponenter utan skriftligt godkännande från Invacare.. Brukaren skall vara fastspänd både i rullstolen med rullstolens midjebälte och i fordonet med ett 3-punkts säkerhetsbälte. Säkerhetsbältena bör inte hållas ifrån kroppen av rullstolens delar såsom armstöd, hjul etc. (Se illustration nedan.) Rullstolen måste vara säkert fastspänd i fordonet med ett godkänt ISO punkts bältessystem, i enlighet med metoderna beskrivna i denna manual. Rullstol med brukare måste spännas fast i framåtvänd riktning med åtdragen parkeringsbroms. Testdockans vikt är 75 kg enligt ISO , men rullstolen är godkänd för brukare som väger upp till 125 kg. Ryggstödet bör vara i 90-graders vinkel. För att minska risken för nackskador bör om möjligt huvudstöd användas under transporten. Huvudstödet placeras så högt som möjligt. Även om våra produkter och rekommendationer är anpassade för att öka säkerheten så kan ändå skador på passagerare uppstå vid eventuell kollision eller andra olyckstillfällen och i detta avseende kan därför inga garantier lämnas. Korrekt placering av bältet Felaktig placering av bältet 30 RE SSIST

31 FSTSPÄNNINGSMETODER B C. Fastspänning fram med spännband 1. Spänn fast de främre banden i den nedre ramen framtill på stolen, bakom länkhjulsinfästningen. 2. Lossa rullstolens bromsar och spänn de främre banden genom att dra stolen bakåt. Bromsa stolen. B. Fastspänning bak 1. Haka fast de bakre spännbandens karbinhakar i ramen, bakom den bakre vågräta ramen. 2. Dra åt spännbanden. C. Fastspänning av midje- och säkerhetsbälte 1. Se till att midjebältet är fastspänt. 2. Fäst bilens säkerhetsbälte över brukaren. Saknas midjebälte på stolen rekommenderar vi att brukaren förflyttas till fordonets säte om detta är möjligt. Säkerhetsbälterna bör inte hållas ifrån kroppen av rullstolsdelar. Fastspänning av enbart rullstol som bagagelast 1. Förankra alltid rullstolen i chassiet. Tillbehör såsom armstöd, benstöd etc. tas lämpligen av för lättare hantering. RE SSIST 31

32 Säkerhetsföreskrifter/körteknik Vi rekommenderar att du får stolen utprovad av behörig ordinatör, som ställer in stolen efter dina önskemål och samtidigt tar hänsyn till din kroppsbyggnad och dina behov. Vi hoppas också att du fått hjälp med hur du bäst använder stolen. Börja med att träna försiktigt tills du lärt känna din rullstols möjligheter och begränsningar. Överflyttning till/från rullstol Kör rullstolen så nära den nya sittplatsen som möjligt. Bromsa stolen. Ta bort/fäll upp armstöden och haka av/fäll ut benstöden. Ta inte stöd mot fotplattorna, eftersom stolen då kan tippa framåt. Sträcka och böja sig Ställ rullstolen så nära som möjligt. När du sträcker och böjer dig skall ryggen alltid ha kontakt med ryggstödet, annars kan rullstolen tippa. Det är inte rekommendabel att sträcka sig bakåt över ryggstödet. Köra uppför en lutning Många erfarna brukare klarar av att ta sig uppför en lutning själva. För att inte förlora greppet om styrningen och för att undvika att du tippar bakåt, bör du alltid luta dig framåt medan du tar dig uppför lutningen. Driv fram rullstolen med korta och snabba tag i drivringarna för att bibehålla hastighet och styrförmåga. Vid en kraftig lutning behövs i allmänhet hjälp. Om du måste stanna mitt i en lutning, se då särskilt till att du inte gör någon plötslig eller oväntad rörelse bakåt, när du återupptar rullstolens rörelse framåt. Eftersom rullstolen redan lutar bakåt kan en sådan rörelse resultera i att rullstolen tippar bakåt. Köra nedför en lutning Vi rekommenderar att du använder dig av assistent/ assistenter i branta och våta lutningar. Kontrollera först lutningen och se om det finns särskilda risker; gropar, hala partier etc. nvänd aldrig blockbromsen för att sakta ner farten. När man bromsar i en nedförsbacke spärras hjulen och rullstolen kan plötsligt dra iväg åt ett håll, tippa åt sidan eller tvärstanna, så att du kastas ur stolen. Kontrollera alltid hastigheten med hjälp av drivringarna. Tänk på att drivringarna kan bli varma till följd av friktionen och kan orsaka skada i händerna. Försök att köra så rakt ner för lutningen som möjligt. Ändra aldrig riktning under nedförskörning. Kör aldrig upp eller nedför en backe på tvären. 32 RE SSIST

33 Trottoarkant - uppför Denna metod bygger på att assistenten alltid är bakom rullstolen och skapar största säkerhet för brukaren. Följande råd gäller assistenten: Skiss 1) Justera upp tippskydden. Se till att brukarens fötter vilar säkert på fotstöden och inte kan glida av, innan du vinklar rullstolen bakåt och skjuter den framåt mot trottoarkanten. Skiss 2) Sänk ner rullstolens framdel på trottoaren och ställ dig så nära rullstolen som möjligt, innan du lyfter upp hela rullstolen. Skiss 3) Luta dig framåt och lyft/rulla rullstolen över trottoarkanten. Skiss 4) Sänk ner rullstolen på trottoaren så att vikten fördelas på alla fyra hjulen. Se till att rullstolen inte rullar bakåt. Trottoarkant nedför Följ den omvända proceduren (steg 4, 3, 2, och 1) för att komma ner för trottoarkanten. Trottoarkant - lternativ metod Denna metod används i regel av erfarna assistenter som är starkare än genomsnittet. Metoden kan även användas när trottoarkanten eller trappsteget är lågt och endast utgör ett minmalt hinder. ssistenten går baklänges uppför trottoaren och drar rullstolen efter sig. Som assistent är det viktigt att använda kroppen på rätt sätt för att förhindra skada. Tippa rullstolen bakåt och rulla stolen över trottoarkanten upp på trottoaren. Var extra försiktig om trottoarkanten är våt eller hal. Rulltrappor Åk inte rulltrappa med rullstol. Undersök om det finns en hiss i när heten. Trappor Vi råder dig till att i första hand undvika att köra rullstolen i trappor och istället välja annan väg. Vi rekommenderar att du tar hjälp av två assistenter för att ta dig upp och ner för en trappa. En assistent går framför och håller i rullstolens ram och en går bakom och håller i körhandtagen. Justera upp tippskydden. Balansera rullstolen på drivhjulen tills balanspunkten nås. Stolen rullas sedan trappsteg för trappsteg nedför trappan genom att man låter drivhjulen rulla över trappstegskanten. Som assistent är det viktigt att tänka på att inte hålla i avtagbara arm- eller benstöd. Som assistent bör man tänka på att lyfta rätt. nvänd benen och håll ryggen så rak som möjligt. RE SSIST 33

34 Garanti Vi lämnar 2 års garanti från leveranstillfället. Skötselråd Din Rea ssist rullstol kan enkelt hållas ren och fin. Tvätt Torka regelbundet metalldelar och klädseln med en fuktig trasa. Eventuellt kan ett milt rengöringsmedel (såpa) användas. Vid behov kan klädseln tvättas i 40 C. Vanligt tvättmedel kan användas. Tvätt och Desinfektion 1. Tag av alla löstagbara klädslar och tvätta dessa i tvättmaskin, enligt anvisningarna på respektive klädsel. 2. Spreja rullstolen med tvättmedel, t.ex. fordonstvättmedel med vax, och låt verka. 3. Spola av rullstolen med högtrycksstråle eller vanlig vattenstråle beroende på smutsgrad. Spruta ej mot lager och dräneringshål. Tvättas rullstolen i tvättmaskin skall gradantalet ej överstiga 60 grader. 4. För att desinficera stolen spreja den med sprit. 5. Låt stolen torka i torkrum. Plocka bort de delar där vatten lätt samlas t.ex. ändavslutningar, doppskor o.dyl. Om stolen är tvättad i maskin rekommenderar vi att den även blåses av med tryckluft. Hjul och däck Hjulaxlar skall torkas rena och smörjas med en droppe olja. Luftfyllda däck har bilventil och kan pumpas med samma typ av pump som används till bilar. Rekommenderat lufttryck för drivhjul: Standarddäck 3,5 bar 50 psi Lågprofilsdäck 7,0 bar 90 psi Rekommenderat lufttryck för länkhjul: (200 mm) 8" 4,0 bar (150 mm) 6" 2,5 bar Teknisk service Enbart originaldelar eller delar som godkänts och uppfyller Invacares specifikation får användas. ll teknisk service ska utföras av ansvarig hjälpmedelstekniker eller av Invacares service. dress och telefonnummer finns på baksidan av manualen. Gå igenom stolen en gång per vecka och kontrollera att inga sprickor eller övriga skador uppkommit. Om skada uppkommit ber vi er att omgående meddela Invacare. dress och telefonnummer finns på baksidan av manualen. Skruvar och muttrar ska kontrolleras regelbundet och dras åt om så behövs (gäller samtliga lösa delar). Olyckstillbud Eftersom detta är en CE-märkt produkt uppmanas du meddela ditt Invacarekontor, utan fördröjning, vid ev. olyckstillbud eller olycka som orsakats av denna rullstol och som kunnat leda till, eller lett till, personskada. En sådan anmälan skall också göras till berörd myndighet. 34 RE SSIST
