1 O MENU C Type EKI TA RF FIN Käyttöohje 2 S Bruksanvisning 31

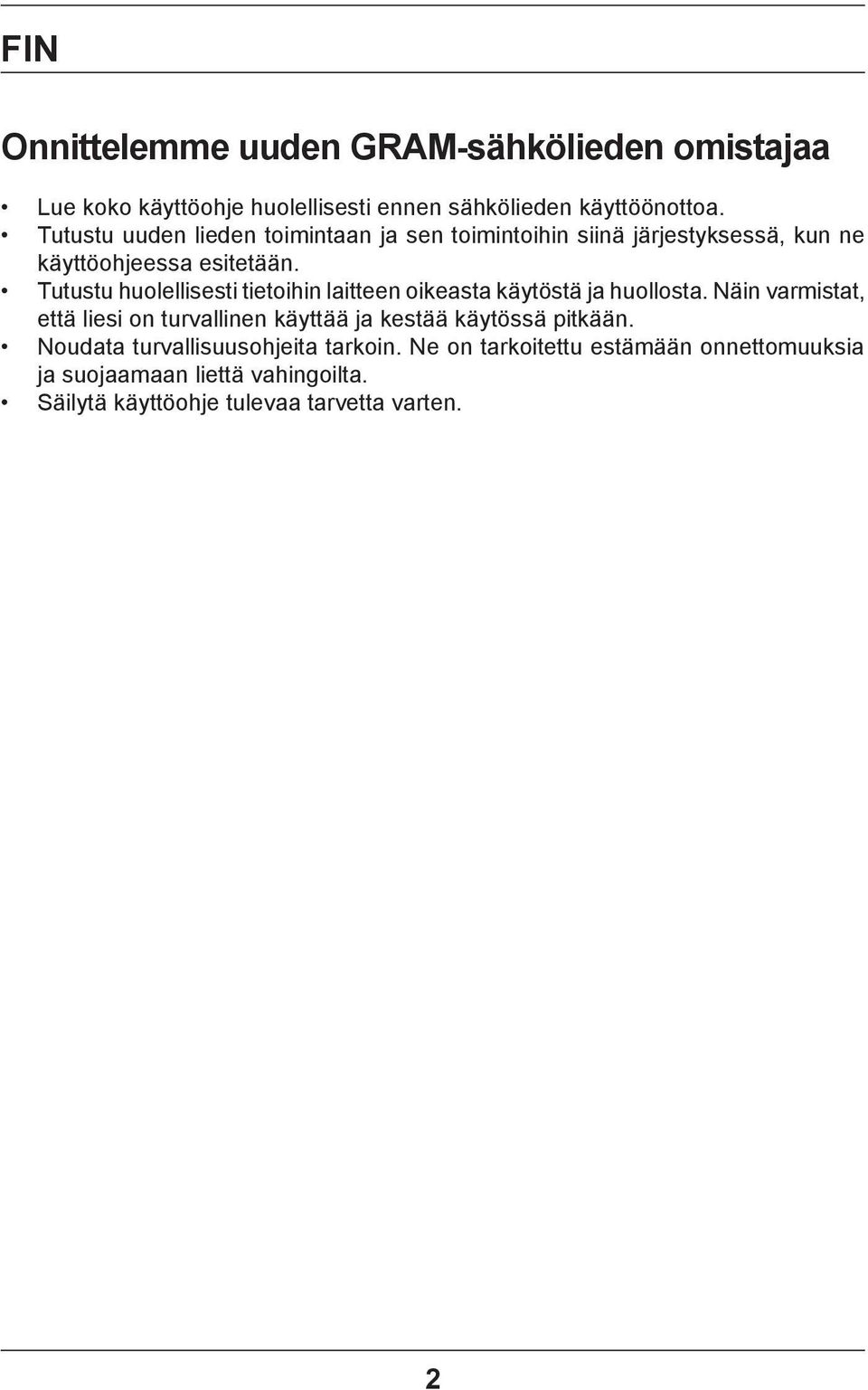

2 FIN Onnittelemme uuden GRAM-sähkölieden omistajaa Lue koko käyttöohje huolellisesti ennen sähkölieden käyttöönottoa. Tutustu uuden lieden toimintaan ja sen toimintoihin siinä järjestyksessä, kun ne käyttöohjeessa esitetään. Tutustu huolellisesti tietoihin laitteen oikeasta käytöstä ja huollosta. Näin varmistat, että liesi on turvallinen käyttää ja kestää käytössä pitkään. Noudata turvallisuusohjeita tarkoin. Ne on tarkoitettu estämään onnettomuuksia ja suojaamaan liettä vahingoilta. Säilytä käyttöohje tulevaa tarvetta varten. 2

3 SISÄLTÖ Sivu Tuotteen kuvaus...4 Tärkeää tietoa...5 Asennus...6 Liittäminen sähköverkkoon...7 Digitaalinen kello...8 Keittoalueiden käyttö...11 Uunin käyttö...16 Monitoimiuuni...17 Kiertoilma...18 Ylä- ja alalämpö...21 Grillaus...23 Puhdistus...25 Huolto

4 O MENU Tuotteen kuvaus 1 Uunin lämpötilasäädin 2 Uunin toimintosäädin 3 Uunin lämpötilan osoitin 4 Valodiodi 5 Ohjuspaneeli 6 Uuni 7 Säilytystila Digitaalinen kello 3 4 C

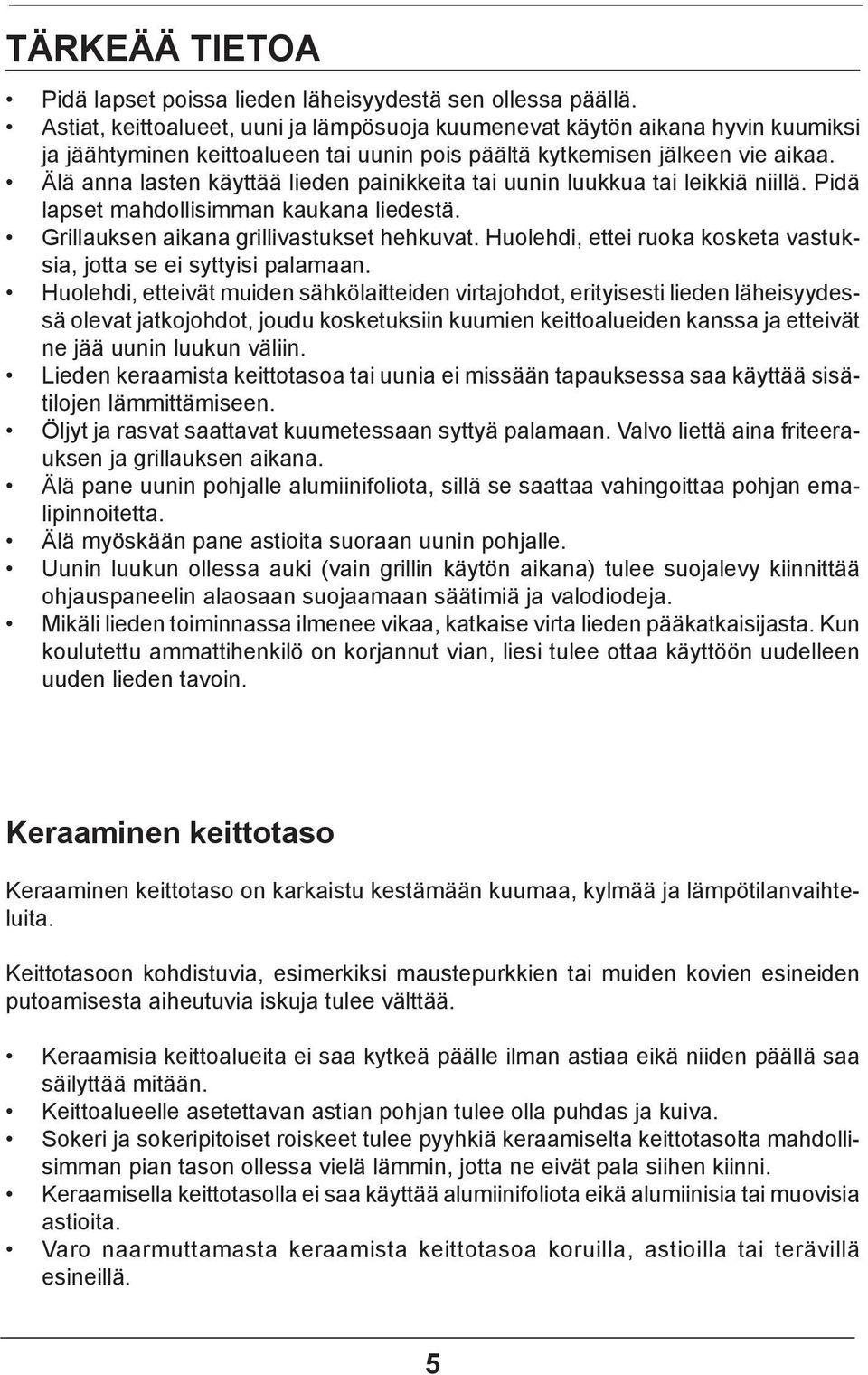

5 TÄRKEÄÄ TIETOA Pidä lapset poissa lieden läheisyydestä sen ollessa päällä. Astiat, keittoalueet, uuni ja lämpösuoja kuumenevat käytön aikana hyvin kuumiksi ja jäähtyminen keittoalueen tai uunin pois päältä kytkemisen jälkeen vie aikaa. Älä anna lasten käyttää lieden painikkeita tai uunin luukkua tai leikkiä niillä. Pidä lapset mahdollisimman kaukana liedestä. Grillauksen aikana grillivastukset hehkuvat. Huolehdi, ettei ruoka kosketa vastuksia, jotta se ei syttyisi palamaan. Huolehdi, etteivät muiden sähkölaitteiden virtajohdot, erityisesti lieden läheisyydessä olevat jatkojohdot, joudu kosketuksiin kuumien keittoalueiden kanssa ja etteivät ne jää uunin luukun väliin. Lieden keraamista keittotasoa tai uunia ei missään tapauksessa saa käyttää sisätilojen lämmittämiseen. Öljyt ja rasvat saattavat kuumetessaan syttyä palamaan. Valvo liettä aina friteerauksen ja grillauksen aikana. Älä pane uunin pohjalle alumiinifoliota, sillä se saattaa vahingoittaa pohjan emalipinnoitetta. Älä myöskään pane astioita suoraan uunin pohjalle. Uunin luukun ollessa auki (vain grillin käytön aikana) tulee suojalevy kiinnittää ohjauspaneelin alaosaan suojaamaan säätimiä ja valodiodeja. Mikäli lieden toiminnassa ilmenee vikaa, katkaise virta lieden pääkatkaisijasta. Kun koulutettu ammattihenkilö on korjannut vian, liesi tulee ottaa käyttöön uudelleen uuden lieden tavoin. Keraaminen keittotaso Keraaminen keittotaso on karkaistu kestämään kuumaa, kylmää ja lämpötilanvaihteluita. Keittotasoon kohdistuvia, esimerkiksi maustepurkkien tai muiden kovien esineiden putoamisesta aiheutuvia iskuja tulee välttää. Keraamisia keittoalueita ei saa kytkeä päälle ilman astiaa eikä niiden päällä saa säilyttää mitään. Keittoalueelle asetettavan astian pohjan tulee olla puhdas ja kuiva. Sokeri ja sokeripitoiset roiskeet tulee pyyhkiä keraamiselta keittotasolta mahdollisimman pian tason ollessa vielä lämmin, jotta ne eivät pala siihen kiinni. Keraamisella keittotasolla ei saa käyttää alumiinifoliota eikä alumiinisia tai muovisia astioita. Varo naarmuttamasta keraamista keittotasoa koruilla, astioilla tai terävillä esineillä. 5

6 Muovisia taloustarvikkeita (lusikat, kulhot jne.) ei saa asettaa kuumalle keittotasolle, sillä ne saattavat sulaa siihen kiinni. Mikäli keraamiseen keittotasoon tulee syviä naarmuja, virta tulee välittömästi katkaista pääkatkaisijasta. Uunin sisälle muodostuva höyry poistuu keraamisen keittotason takareunassa olevista höyryaukoista. Aukkoja ei saa peittää tai tukkia. Höyry on kuumaa! Asennus Lieden ja kuumanarkojen kalusteiden ja laitteiden väliin tulee jättää vähintään 2 cm tilaa. Liesi tulee asentaa pystysuoraan ja kiinni seinään. Mikäli lattia on epätasainen, lieden pohjassa on neljä säätöruuvia, joiden avulla liesi voidaan säätää suoraan. Liettä ei saa asentaa pehmeälle alustalle kuten matolle. Kaatumiseston asennus Liesi Seinä Liesi Seinä Lattia Lattia Liesi 600 mm, korkeus 900 mm X=110 mm Y=80 mm Liesi 600 mm, korkeus 900 mm X=35-40 mm Y=80 mm 6

7 Liittäminen sähköverkkoon Lieden sähköliitännän saa tehdä ainoastaan koulutettu sähköasentaja, jotta asennus tapahtuu sähkösäädösten mukaisesti. Asennuksessa tulee noudattaa paikallisia määräyksiä. Liitännän saa tehdä ainoastaan niiden sähkökaavioiden mukaisesti, jotka ovat lieden takapuolella liittimien suojalevyn pinnassa. Ennen lieden käyttöönottoa Puhdista liesi huolellisesti ennen ensimmäistä käyttöönottoa. Käytä kosteaa liinaa ja tarvittaessa hieman astianpesuainetta. Älä käytä syövyttäviä tai hankaavia puhdistusaineita. Poista grillivastuksen suojateippi ennen kuin kytket uunin päälle. Tarkista seuraavaksi, että grillivastus on asennettu oikein siten, että kulmakiinnikkeet ovat uunin katossa. Mikäli näin ei ole, asenna grillivastus oikein. HUOM. Uuni on varustettu alas laskettavalla grillivastuksella. Uunin katto puhdistetaan seuraavasti: Nosta grillivastusta varovasti. Käännä kulmakiinnikkeet (2 kpl) taaksepäin. Grillivastus voidaan nyt laskea alas. Puhdistuksen jälkeen grillivastus tulee nostaa takaisin ylös ja kulmakiinnikkeet kääntää paikoilleen. Puhdistuksen jälkeen uunia tulee lämmittää ylä- ja alalämmöllä ja/tai kiertoilmatoiminnolla noin 45 minuutin ajan 250 C:ssa. Huolehdi keittiön hyvästä ilmanvaihdosta puhdistuksen aikana. Ympäristönsuojelu Pakkausmateriaalit, käytetyt sähkölaitteet, varaosat ja muut vastaavat voidaan käyttää uudelleen. Hävitä ne jätehuoltolainsäädännön mukaisesti ja kierrätä mikäli mahdollista. Vanhan laitteen hävittäminen Jos poistatte laitteen lopullisesti käytöstä, älkää viekö sitä tavalliseen yhdyskuntajätesäiliöön, vaan olkaa hyvä ja toimittakaa laite lähimpään kierrätys- tai uudelleenkäyttökeskukseen. Laitteessa, sen käyttöhjeissa tai pakkauksessa on kierrätyskelpoisuus-merkki. Laite on valmistettu kierrätyskelpoisista materiaaleista. Viemallä vanhan laitteen uudelleenkäyttökeskukseen autatte suojelemaan luontoa. Jos ette tiedä, missä lähin kierrätys- tai uudelleenkäyttökeskus sijaitsee, kysykää kunnan ympäristöhallinnolta. 7

8 Digitaalinen kello A näyttö B toiminnan symbolit B A - toiminta - aika - sammutusajan asetus - ajastin C E D - kello - valodiodi C - näppäin D + näppäin E ohjauspaneelin toimintotilan valitsin KELLON ASETUS Kun laite kytketään päälle tai käynnistetään uudelleen sähkökatkon jälkeen, näytössä lukee 12:00 ja valodiodi kellon merkin vieressä vilkkuu. Säädä aika näppäimillä C ja D. Noin 5 sekunnin kuluttua ajan asetuksesta uusi aika on tallennettu muistiin. Kellon merkin vieressä oleva valodiodi sammuu. Muuttaaksesi valittuja kellon asetuksia paina näppäintä E kunnes valodiodi kellon merkin vieressä vilkkuu. Huom! Uuni ei toimi ellei kelloa ole asetettu. AJASTIN Ajastimen voi kytkeä päälle milloin vain, riippumatta muiden ohjauspaneelin toimintojen tilasta. Ajastimen lyhyin aika on 1 minuutti, ja pisin on 23 tuntia ja 59 minuuttia. Ajastimen asetus: Näppäile E-painiketta kunnes ajastimen merkin vieressä oleva valodiodi vilkkuu, ja ilmaisin näyttää Säädä haluamasi aika näppäimillä D ja C. Valittu aika ilmestyy näyttöön, ja ajastimen merkin vieressä oleva valodiodi palaa. Asetetun ajan kuluttua hälytysääni soi ja ajastimen merkin vieressä oleva valodiodi vilkkuu taas. Hälytyksen saa pois päältä painamalla näppäintä C, D tai E. Silloin valodiodi sammuu ja näytössä näkyy kellonaika. Huom! Hälytysääni sammuu automaattisesti, jos sitä ei katkaista. 8

9 PUOLIAUTOMAATTINEN TOIMINTA Aseta haluttu valmistusaika näin: Kierrä uunin toimintonuppi ja lämpötilan asetusnuppi halvamiisi asentoihin. Paina E-näppäintä kunnes toimintoajan symbolin vieressä valodiodi vilkkuu. Näytössä lukee Valmistusajan voit asettaa minuutin tarkkuudella näppäimillä C ja D. Pisimmäksi valmistusajaksi voit asettaa 10 tuntia, lyhyin on 1 minuutti. 5 sek. kuluttua säädetty aika on tallennettu muistiin. Näyttöön ilmestyy kello, ja toimintoajan valodiodi palaa. Asetetun ajan kuluttua uuni käynnistyy automaattisesti, äänimerkki kuuluu ja toimintoajan valodiodi vilkkuu. Aseta uunin toiminto- ja lämpötilan asetusnupit. Sammuta äänimerkki painamalla näppäintä E, C tai D. Samalla sammuu valodiodi ja näyttöön ilmestyy kellonaika. Huom! Jos uunissa on yksi ohjausnuppi, toiminto - ja lämpötila - asetus säädetään samalla nupilla. AUTOMAATTINEN TOIMINTA Uunin lämmitys- ja sammutusaikaa voi säätää. Paina E-näppäintä kunnes toimintoajan symbolin vieressä valodiodi vilkkuu. Näytössä palaa Valmistusajan voi säätää minuutin tarkkuudella näppäimillä D ja C. Pisimmäksi ajaksi voit asettaa 10 tuntia, lyhyin on 1 minuutti. 5 sek. kuluttua säädetty aika on tallennettu muistiin. Näyttöön ilmestyy kello, ja toimintoajan valodiodi palaa. Paina E-näppäintä kunnes sammutusajan merkin vieressä oleva valodiodi vilkkuu. Sammutusaikaa voit asettaa näppäimillä D ja C. Pisin sammutusaika on 23 tuntia ja 59 minuuttia. Kierrä uunin toimintonuppi ja lämpötila - asetusnuppi sopiviin asentoihin. Toiminta - ajan ja sammutusajan valodiodit palavat. Uuni käynnistyy automaattisesti valmistus- ja sammutusajan asetuksien mukaisesti, esim. jos valmistusaika on 1 tunti ja sammutusaika on 14.00, laite kytkeytyy päälle kello Uuni kytkeytyy pois päältä automaattisesti asetetun ajan kuluttua. Hälytysääni soi ja sammutusajan merkin vieressä oleva valodiodi vilkkuu taas. Aseta uunin toimintonuppi ja lämpötila - asetusnuppi asentoihin pois päältä. Sammuta äänimerkki painamalla E, C tai D-näppäintä. Samalla sammuu valodiodi ja näyttöön ilmestyy kello. Huom! Valittuja asetuksia voi tarkistaa ja korjata milloin vain. Huomioi kuitenkin, että kellon asetuksien muuttaminen ei ole mahdollista, kun ohjauspaneeli on puoliautomaattisessa tai automaattisessa tilassa. 9

10 ENERGIANSÄÄSTÖTILA Ohjauspaneeli voi toimia energiansäästötilassa. Energiaa säästetään siten, että näyttö sammuu. Kello toimii edelleen, vaikka sitä ei näy. Toiminnan aktivointi: Paina samanaikaisesti kahta E, C tai D näppäimistä ja pidä ne painettuina noin 3 sekuntia kunnes näyttö sammuu. Toiminnan katkaiseminen pois päältä: Paina näppäintä E, C tai D. Näyttöön ilmestyy kello. Huom! Energiansäästötilaa ei voi käyttää, jos ajastin on aktivoitu, tai jos paneeli toimii puoliautomaattisesti tai automaattisesti. 10

11 KEITTOALUEIDEN KÄYTTÖ INDUKTIOKEITTOTASON TOIMINTA Keraamisen keittoalueen alla on induktiokela. Tämä kela synnyttää sähkömagneettisia kenttiä, jotka vaikuttavat suoraan keittoastian pohjaan, eivätkä lämmitä ensin keraamista tasoa, kuten muut kuumennustavat. Induktiokeittotasolla voi käyttää vain kattiloita, joiden pohjiin sähkömagneettiset kentät vaikuttavat. Induktiokuumennuksen edut: Koska lämpö siirtyy ruokaan ainoastaan keittoastian kautta, lampöä voidaan hyödyntää mahdollisimman rehokkaasti. Induktiokeittoalue lopettaa toimintansa välittömästi, kun keittoastia poistetaan Keittoalueelta. Samalla loppuu myös sähkön kulutus. Turvalaitteet: Jos keittotaso on asennettu oikein ja sitä käytetään käyttöohjeiden mukaisesti, ovat tur- valaitteet tarpeettomia. Tuuletin: Tuulettimen tehtävänä on suojata ja jäähdyttää ohjaus- ja syöttölaitteita. Tuulettimella on kaksi toimintanopeutta sekä automaattinen säätö. Tuuletin kytkeytyy päälle, kun keittoalueet toimivat ja on päällä kunnes elektroninen systeemi on kylmennyt riittävästi. Transistori: Lämpötilamittapää mittaa jatkuvasti laitteen elektronisten elementtien lämpötilaa. Jos lämpötila nousee liian korkeaksi, järjestelmä pienentää automaattisesti keittoalueen tehoa tai kytkee ylikuumenneita elektronisia elementte lähimmän keittoalueen pois päältä. C syttyy näytössä osoitukseksi, että keittoalueen tehoa on vähennetty. Jos keittoalue on kytketty pois päältä, näytössä syttyy H. - jos C palaa näytössä, kun elektroniset elementit ovat jäähtyneet keittoalue kytkeytyy automaattisesti päälle ja toimii säätöjen mukaan, - jos näytössä palaa H, keittoaluetta on säädettävä uudelleen. Kattilan tunnistus: Jos keittoalueen päällä ei ole tarkoitukseen soveltuvaa kattilaa, keittoaluetta ei voi kytkeä päälle. Keittoalueella olevia pieniä esineitä (esim. lusikoita, veitsiä, tai sormuksia) ei tunnisteta kattilana eikä keittotaso kytkeydy päälle. 11

12 KATTILAN TUNNISTUS INDUKTIOVYÖHYKKEEN PÄÄLLÄ Induktiovyöhykkeillä varustetuissa keittotasoissa on kattilan tunnistus toiminto. Toiminto tunnistaa, onko kattila keittoalueen päällä vai onko se otettu pois, ja rajoittaa lämmön tuottamista. Näin toiminto auttaa säästämään energiaa. - Näytössä ilmoitetaan lämmön taso, jos keittoaluetta käytetään sopivan kattilan yhteydessä. - Induktio vaati, että induktiokeittotasolla käytetään vain keittoastioita, joissa on magneettinen pohja. Jos keittoalueen päälle ei ole pantu astiaa tai on pantu soveltumaton astia, lämpötehöä ilmaiseva numero näytössä vilkkuu. Keittoalue ei aktivoidu. Keittoalue kytkeytyy pois päältä automaattisesti noin 10 minuutin kuluttua. Jos keittoalue halutaan kytkeä päälle uudelleen, on näppäiltävä sopiva näppäin. HUOM: Kattilan tunnistus ei ole keittotason pääkytkin. Keraaminen keittotaso on varustettu kosketusohjauspaneelilla. Jotkin toiminnon muutokset kuitataan äänimerkillä. Muista painaa vain yhtä näppäintä kerrallaan, kun kytket ja katkaiset keittotason virran tai säädät laitteen lämpötehoa. Jos painat samanaikaisesti useampaa näppäintä, laite hylkää ohjaussignaalin, tai - jos painat näppäintä pitkään - kuulet vikahälytyksen. (paitsi keittoalueen tai ajastimen toiminnan katketessa). ASTIAN VALINTA Merkinnät kattiloissa Varmista, että tuotteen merkinnässä on maininta, jonka mukaan tuote soveltuu induktiokuumennukseen. Käytä astioita, joissa on magneettinen pohja (maalattu teräs, ruostumaton ferrittiteräs tai valurauta). Soveltuvuuden voi testata myös magneetilla. Jos magneetti tarttuu pohjaan, astia soveltuu käytettäväksi induktiokuumennukseen. Ruostumaton teräs Alumiini Valurauta Maalattu teräs Lasi Posliini Kuparipohjakattilat Astia soveltumaton. Poikkeuksena ruostumattomasta ferrittiteräksestä tehdyt kattilat. Astia soveltumaton. Erittäin sopiva. HUOM: astia voi raapia keittotasoa. Erittäin sopiva. Suositellaan kattiloita, joissa on tasainen ja paksu pohja. Astia soveltumaton. Astia soveltumaton. Astia soveltumaton. 12

13 KÄYTTÖPANEELI a 2b 1 6 2c 2d 1. Pääkytkin 2a,2b,2c,2d. Keittoalueiden merkinnät, 2a induktiokeittoalue 145 mm 2b induktiokeittoalue 210 mm 2c induktiokeittoalue 180 mm 2d induktiokeittoalue 180 mm 3. Keittoalueiden näytöt 4. - tehon valinta 5. + tehon valinta 6. Lukitusnäppäin LED-merkkivaloineen Kun keittotaso liitetään sähköverkkoon kuuluu lyhyt äänimerkki ja keittotason lukituksen avain-symbooli syttyy. Keittotasoa ei voi kytkeä päälle jos lukitus on aktivoitu. Paina avainnäppäintä kunnes merkkivalo sammuu. Huom! Älä aseta mitään esineitä kosketusnäppäinten päälle (vikailmoitus voi aktivoitua). Pidä paneelin pinta puhtana! Keittotason kytkeminen toimintaan Kun keittotaso ei ole käytössä, kaikki keittoalueet ovat poissa päältä, ja merkkivalot ovat sammuneita. Paina toimintonäppäintä (1). Keittotaso aktivoituu, 0 palaa 10 sekuntia jokaisessa keittoalueen näytössä (3). Paina keittoalueen valintanäppäintä (2) (katso: Tehon säätäminen). Suurenna tai pienennä tehoa näppäimillä + (5) ja (4). Säädä teho + tai näppäimillä 10 sekunnin kuluessa, koska muuten keittotaso kytkeytyy pois päältä. Jos lukitus on aktivoitu, avain-näppäimen vieressä oleva merkkivalo syttyy (6). Sinä tapauksessa keittotasoa ei voi kytkeä päälle (ks. Lukituksen sammuttaminen). 13

14 Yhden keittoalueen kytkeminen päälle Keittotason toimintönäppäimen (1) kytkettyäsi säädä keittoalueiden lämpö aiempien ohjei- den mukaan. Suurenna tai pienennä lämpötehoa näppäimillä + (5) ja (4). Säädä teho + tai näppäimillä 10 sekunnin kuluessa, koska muuten keittotaso kytkeytyy pois päältä. Kun keittoalue on käytössä, sen osoitukseksi vilkkuu merkkivalo. Keittoalue on valmis ottamaan vastaan säädöt. Keittotason kytkeminen pois päältä Keittotaso toimii, jos vähintään yksi keittoalue on päällä. Katkaise virta koko keittotasolta toimintonäppäimellä (1). H syttyy lämpöalueen näytössä (3) jälkilämmön osoitukseksi. Yhden keittoalueen kytkeminen pois päältä Katkaise virta keittoalueelta edellä olevien ohjeiden mukaisesti: paina samanaikaisesti näppöimiä + (5) ja (4), tai pienennä keittoalueen teho 0 : aan näppäimellä (4). Seuraavaksi H kirjain ja 0 vilkkuvat vuorotellen näytössä noin 10 sekuntia. Sen jälkeen kuluttua H palaa näytössä kunnes keittoalue viilenee. LUKITUS Keittotason voi lukita ja tehdä lapsille tai kotieläimille turvalliseksi avaimen näppäintä (6) painamalla.jos lukitset keittotason, kun kaikki lämpöalueet ovat pois päältä, laitetta ei voi kytkeä päälle. Jotta keittotaso voidaan kytkeä päälle, on lukitus sammutettava. Lukitus aktivoituu automaattisesti kun sähköt on saatu palautettua sähkökatkon sattuessa. Lukituksen aktivointi Paina avainnäppäintä (6) kunnes merkkivalo syttyy. Näppäintä painettaessa kuuluu lyhyt äänimerkki. Lukituksen vapauttaminen Paina avainnäppäintä (6) kunnes merkkivalo sammuu. Vapautettuasi näppäimen kuuluu lyhyt äänimerkki. 14

15 Toiminta-ajan rajoittaminen Toiminnan virheettömyyden varmistamiseksi jokainen induktiokeittotason keittoalue on varustettu toiminta-ajan rajoittimella. Maksimaalinen toiminta-aika riippuu valitusta lämpötehosta. Jos tehoa ei muuteta pitkään aikaan (katso taulukko), kaittoal virta katkaistaan automaattisesti ja jälkilämmön ilmaisin kytkeytyy päälle. Huomaa, että jokaisen keittoalueen voi milloin tahansa kytkeä päälle ja sitä voi käyttää. Lämpöteho Maksimaalinen toiminta-aika (tuntia)

16 UUNIN KÄYTTÖ Uunin lämpötilan osoitin Valodiodi palaa lämmitystoiminnon ollessa käynnissä. Kun valittu lämpötila on saavutettu, lämmitystoiminto kytkeytyy pois päältä ja valo sammuu. Jos lämpötila laskee alle asetetun arvon, lämmitystoiminto kytkeytyy päälle uudelleen ja valo syttyy. Tämä saattaa tapahtua useita kertoja uunin ollessa päällä. Lämpötilasäädin Uunin lämpötilasäätimellä [1] asetetaan uunin lämpötila. Uuni säilyttää valitun lämpötilan koko käytön ajan. [2] Toimintosäädin - Asetus Uunin valo Kiertoilma Kiertoilma ja alalämpö Kiertoilmagrilli Grilli Tehogrilli (grilli ja ylälämpö) Ylälämpö Alalämpö Ylä- ja alalämpö 16

17 Monitoimiuuni-toiminto Monitoimiuuni-toiminnon ollessa aktivoituna perinteistä ylä- ja alalämpöä, kiertoilmatoimintoa ja grillitoimintoa voidaan käyttää samanaikaisesti ja hyötyä kaikista eri valmistustavoista. Ruoan valmistus kiertoilmatoiminnolla Uunin takaseinässä sijaitseva lämpimän ilman puhallin huolehtii jatkuvasta ilman kierrosta uunissa. Näin lämpö siirtyy paremmin ruokiin koko uunissa. Näin säästyy sähköä, sillä lämpötila voi olla alhaisempi kuin perinteistä uunilämpöä käytettäessä. Koska lämpötila on alhaisempi, uunikaan ei likaannu yhtä paljon. Rasva ei pala yhtä helposti kiinni ja uuni on helpompi puhdistaa. Mikäli samanaikaisesti paistetaan useita ohuita kakkupohjia tai pellillisiä pikkuleipiä, kannattaa käyttää alhaalta katsottuna ensimmäistä ja kolmatta tasoa. Uunin sulatustoiminto on hyvin nopea ja sitä voidaan käyttää samanaikaisesti kaikilla tasoilla. Uunin luukku voidaan avata myös kakkujen paistamisen aikana ilman, että kakut painuvat kasaan. Perinteisille uuneille tyypillistä pitkää esilämmitystä ei tarvita, vaan valittu lämpötila saavutetaan nopeasti. HUOMAA! Mikäli uunin takana sijaitseva kuumailmapuhaltimen moottori menee epäkuntoon, uunin virta tulee katkaista välittömästi. Uunin lämmitys ilman puhallinta saattaa vahingoittaa uunia. 17

18 KIERTOILMATOIMINNON KÄYTTÖ Lihan paistaminen Pane ritilä jollekin keskimmäisistä tasoista ja syvä uunipelti sen alle. Voit myös panna ritilän suoraan pellin päälle tai käyttää pelkkää uunipeltiä. Pane se keskimmäiselle tai alimmaiselle tasolle. Lihan huokoset sulkeutuvat nopeasti, mikä estää lihasnestettä valumasta ulos. Näin saadaan tasaisen ruskea pinta ja myös suuret lihapalat kypsyvät tasaisesti sisältä. Käännä uunin toimintosäädin [2] asentoon 3 (kiertoilma ja alalämpö). Aseta haluamasi lämpötila lämpötilansäätimen [1] avulla. Lihaa kannattaa ensin ruskistaa korkeassa lämpötilassa, minkä jälkeen lämpötilaa tulee alentaa. Mikäli ruokaa vaatii yli tunnin kypsennysajan, asetetaan lämpötilaksi 160 C. Lämpötila ja paistoaika (ohjeelliset arvot) Paistettava ruoka C Minuuttia Broileri, n. 1 kg Riista, 1-1,5 kg Vasikanpaisti, n. 1 kg Porsaanpaisti, n. 1 kg Naudanpaisti, n. 1 kg Hanhi, ankka 175 painon mukaan Taulukon lämpötilat koskevat vain ritilällä paistamista. Paistettaessa uuninkestävässä kannellisessa astiassa, lämpötilaksi tulee valita 200 C. Paistamisessa, tarjoilussa ja grillauksessa sekä kakkuja paistettaessa ritilää kannattaa käyttää pohja ylöspäin. 18

19 Leivonnaisten paistaminen Uunissa voidaan paistaa kaksi litteää kakkupohjaa samanaikaisesti. Tällöin pellit tulee asettaa ensimmäiselle ja neljännelle tasolle. Jos uunin mukana toimitettavien peltien lisäksi käytetään myös muita vuokia, ne tulee asettaa grilliritilälle (jollekin keskimmäisistä tasoista, vuoan korkeudesta riippuen). Kiertoilmatoimintoa käytettäessä uunia ei tarvitse esilämmittää. Käännä uunin säädin [2] asentoon (kiertoilma) ja valitse sopiva lämpötila lämpötilansäätimellä [1]. Paistoaika riippuu mm. käytetyistä pelleistä ja vuoista. Juoksevat taikinat ja ohuet leivonnaiset vaativat vähemmän lämpöä, mutta pidemmän paistoajan. Lämpötilat ja paistoajat (ohjeelliset arvot) ovat alla olevassa taulukossa. Lämpötila ja paistoaika (ohjeelliset arvot) Leivonnainen C Minuuttia Marengit Kuivakakut Täytekakkupohjat Juustokakut Korkeat kuivakakut / sokerikakut Hiivataikinat Pikkuleivät Litteät hedelmäkakut Keksit Ennen paistoa ja sen jälkeen Käytä pelleillä leivinpaperia ja voitele vuoat huolellisesti. Älä täytä vuokia aivan täyteen sillä kakkutaikinat kohoavat kypsyessään. Kakku on kypsä, kun se irtoaa vuoasta tai hammas- tai tulitikkuun ei tartu taikinaa pistettäessä. Anna kypsän kakun vetäytyä vuoassa noin 10 minuuttia. Suojaa kakkua vedolta ja vältä liikuttamasta sitä. Pikkuleivät tulee ottaa pelliltä mahdollisimman pian paistamisen jälkeen, jotta ne eivät tummu tai mene rikki. Paistamisen aikana uunin luukun voi avata aikaisintaan, kun puolet paistoajasta on kulunut. Tämä estää kakkuja painumasta kasaan. 19

20 Sulatus Sulatuksessa voidaan käyttää kaikkia uunin tasoja ja tarvittaessa useita tasoja samanaikaisesti, mikäli astioiden korkeus sen sallii. Astioiden tulee olla peitettyjä sulatuksen ajan. Käännä uunin toimintosäädin [2] asentoon (kiertoilma) ja käännä lämpötilanvalitsin [1] asentoon 140 C. Puolivalmiit ja raa at ruoat eivät ainoastaan sula C:ssa, vaan ne myös höyrykypsenevät tai paistuvat samanaikaisesti. 20

21 YLÄ- JA ALALÄMPÖ Lihan paistaminen Pane ritilä jollekin keskimmäisistä tasoista ja syvä uunipelti sen alle. Voit myös panna ritilän suoraan pellin päälle tai käyttää pelkkää uunipeltiä. Pane se keskimmäiselle tai alimmaiselle tasolle. Mikäli liha painaa alle 1000 g, se kannattaa valmistaa keittotasolla. Käännä uunin toimintosäädin [2] asentoon 9 (ylä- ja alalämpö). Aseta haluamasi lämpötila lämpötilansäätimen [1] avulla. Paista n. 30 minuuttia 250 C:ssa. Käännä sitten lämpötilanvalitsin asentoon 200 C. Käännä lämpötilanvalitsin asentoon 100 C noin 30 minuuttia ennen paistoajan päättymistä. Paistoajat (ohjeelliset ajat) Paistettava ruoka Paino Minuuttia Broileri n. 1 kg Riista n. 1-1,5 kg Vasikanpaisti n. 1 kg Porsaanpaisti n. 1 kg Naudanpaisti n. 1 kg Taulukon lämpötilat koskevat vain ritilällä paistamista. Paistettaessa uuninkestävässä kannellisessa astiassa lämpötilaksi tulee valita 200 C. Leivonnaisten paistaminen Käännä uunin toimintosäädin [2] asentoon 9 (ylä- ja alalämpö) ja lämmitä uuni halutun lämpöiseksi (vie noin 15 minuuttia). Pane uunin mukana seuraava uunipelti jollekin keskimmäisistä tasoista. Muut vuoat pannaan grillausritilälle. Pane ritilä uuniin siten, että vuoka on mahdollisimman keskellä uunia. Paistoaika riippuu mm. käytetyistä pelleistä ja vuoista. Juoksevat taikinat ja ohuet leivonnaiset vaativat vähemmän lämpöä, mutta pidemmän paistoajan. Lämpötila ja paistoaika (ohjeelliset arvot) Leivonnainen C Minuuttia Marengit n. 60 Kuivakakut Täytekakkupohjat Juustokakut Korkeat kuivakakut / sokerikakut Hiivataikinat Pikkuleivät Litteät hedelmäkakut Keksit

22 Ennen paistoa ja sen jälkeen Käytä pelleillä leivinpaperia ja voitele vuoat huolellisesti. Älä täytä vuokia aivan täyteen sillä kakkutaikinat kohoavat kypsyessään. Kakku on kypsä, kun se irtoaa vuoasta tai hammas- tai tulitikkuun ei tartu taikinaa pistettäessä. Anna kypsän kakun vetäytyä vuoassa noin 10 minuuttia. Suojaa kakkua vedolta ja vältä liikuttamasta sitä. Pikkuleivät tulee ottaa pelliltä mahdollisimman pian paistamisen jälkeen, jotta ne eivät tummu tai mene rikki. Paistamisen aikana uunin luukun voi avata aikaisintaan, kun puolet paistoajasta on kulunut. Tämä estää kakkuja painumasta kasaan. 22

23 GRILLAUS Grillattava ruoka tulee maustaa suolalla ennen grillausta. Myös muita mausteita voidaan käyttää. Grillaus grillitoiminnolla Avaa uunin luukku. Uunin luukun tulee olla hieman raollaan koko grillauksen ajan. Kiinnitä uunin mukana tuleva suojalevy ohjauspaneelien alla oleviin kiinnikkeisiin suojaamaan toimintosäätimiä kuumuudelta, kosteudelta ja rasvalta. Valvo liettä grillauksen ajan ja pidä lapset poissa sen läheisyydestä. Käännä uunin toimintosäädin [2] asentoon (grilli) ja odota n. 8 minuuttia ennen grillattavan ruoan laittamista uuniin. Asettele lihapalat grilliritilälle siten, että ne eivät vie grillivastusta suurempaa aluetta. Laita ritilä uunin ylimmälle tasolle. Jätä uunin luukku raolleen koko grillauksen ajaksi. Työnnä luukkua kevyesti ylöspäin kunnes se pysähtyy ja jää raolleen (20 asteen kulmaan). Uunin luukku ei saa levätä suojalevyä vasten (ks. kuva Uunin luukku ). Grillaa ruokaa molemmilta puolilta 6-10 minuuttia ruoan tyypin ja paksuuden mukaan. Uunin luukku Grillaus kiertoilmatoiminnolla Tätä grillaustoimintoa käytettäessä grillaus on tehokkaampaa kuin pelkällä grillitoiminnolla. Lisäksi suurempia määriä voidaan grillata kerralla. Pihvejä, kyljyksiä, makkaroita, broilerinpaloja jne. ei tarvitse kääntää kiertoilmatoiminnolla grillattaessa. Grillauksen aikana uunin luukun tulee olla kokonaan suljettu. Käännä uunin toimintosäädin [2] asentoon 4 (kiertoilmagrilli) ja käännä lämpötilanvalitsin [1] asentoon 200 C. Grillatessa voidaan käyttää kahta keskimmäistä tasoa samanaikaisesti siten, että ritilä on ylemmällä ja uunipelti alemmalla tasolla. Grillausaika kiertoilmatoiminnolla on noin minuuttia, grillattavasta ruoasta riippuen. 23

24 Tehogrillaus Avaa uunin luukku. Uunin luukun tulee olla hieman raollaan koko grillauksen ajan. Kiinnitä uunin mukana tuleva suojalevy ohjauspaneelien alla oleviin kiinnikkeisiin suojaamaan toimintosäätimiä kuumuudelta, kosteudelta ja rasvalta. Valvo liettä grillauksen ajan ja pidä lapset poissa sen läheisyydestä. Käännä uunin toimintosäädin [2] asentoon 6 (grilli ja ylälämpö) ja odota n. 6 minuuttia ennen grillattavan ruoan laittamista uuniin. Tehogrillauksen ajaksi grilliritilän voi täyttää ruoalla kokonaan. Laita ritilä uuniin mahdollisimman ylös lihojen paksuuden mukaan. Jätä uunin luukku raolleen koko grillauksen ajaksi. Työnnä luukkua kevyesti ylöspäin kunnes se pysähtyy ja jää raolleen (20 asteen kulmaan). Uunin luukku ei saa levätä suojalevyä vasten (ks. kuva Uunin luukku ). Grillaa ruokaa molemmilta puolilta 6-10 minuuttia ruoan tyypin ja sen paksuuden mukaan. 24

25 PUHDISTUS Matala kypsennyslämpötila = puhtaampi uuni Älä pane uunin pohjalle alumiinifoliota suojaksi. Puhdista uuni tarvittaessa mahdollisimman pian käytön jälkeen (mieluiten joka käytön jälkeen). Älä käytä puhdistukseen suihkutettavia uuninpuhdistusaineita tai naarmuttavia puhdistusaineita. Jätä uunin luukku auki uunin puhdistuksen jälkeen, jotta kosteus pääsee haihtumaan. Höyrykypsennys ja säilöntä aiheuttavat voimakasta kosteudenmuodostusta uuniin. Anna uunin kuivua kunnolla, jotta se ei ruostu. Ennen kuin puhaltimen rasvasuodatin irrotetaan puhdistettavaksi, tulee uunista kytkeä virta pois. Steam Clean - höyrypuhdistus Kaada 0,25 litraa (1 juomalasi) vettä uunin alimmalla tasolla olevaan uunipannuun. Sulje uunin luukku. Aseta lämpötilasäädin 50 C kohdalle, ja toimintatavan valitsin alemman lämmittimen kohdalle. Uunin lämmitysaika on noin 30 minuuttia. Puolen tunnin kuluttua avaa luukku ja pyyhi uunitilan pinnat kuiviksi rievulla tai pesusienellä. Irrotettavat tasokehikot ja teleskooppikiskot Uunin tasokehikot ja teleskooppikiskot voidaan irrottaa puhdistuksen helpottamiseksi. Tasokehikot irrotetaan ruuvaamalla sormiruuvi auki. Tämän jälkeen kehikko irrotetaan kääntämällä sitä alaspäin, jolloin se irtoaa kiinnikkeestä. Jos uunissa on teleskooppikiskot, irrotetaan ne siten, että niitä käännetään hieman alaspäin. Näin kiinnikkeet löystyvät ja teleskooppikiskot irtoavat tasokehikosta. Puhdista osat lämpimällä pesuainevedellä ja kuivaa ne huolellisesti puhdistuksen jälkeen. Kiinnitä kehikot takaisin uunin sivuseinissä oleviin reikiin ja kiinnitä ne paikalleen kiristämällä sormiruuvit. Sormiruuvi 25

26 Uunin pinnat Emaloidut pinnat (uunin pohja ja uunin luukku) ja ohjauspaneeli pyyhitään pesuaineveteen kostutetulla liinalla. Sitkeät tahrat voidaan tarvittaessa liottaa pois kostean liinan avulla. Huomaa: Älä käytä suihkutettavia uuninpuhdistusaineita tai naarmuttavia puhdistusaineita. Ruostumaton teräs: Ruostumattomasta teräksestä valmistetut pinnat puhdistetaan kostealla liinalla, johon on tarvittaessa lisätty ruostumattomalle teräkselle soveltuvaa puhdistusainetta. Uunin lampun vaihto Kun uunin lamppu vaihdetaan, tulee lieden virta ensin katkaista pääkatkaisijasta. Liedessä ei saa olla jännitettä, kun uunin lamppu vaihdetaan. Avaa uunin luukku ja pane suojus (esim. astiapyyhe) uunin pohjalle, jotta suojalasi ei mene rikki, jos se sattuu putoamaan. Lamppu sijaitsee uunin katon etuosassa keskellä. Sitä suojaa pyöreä lasi. Suojalasi poistetaan kääntämällä sitä vasemmalle. Vaihda palanut lamppu uuteen vastaavaan (tyyppi 25 W / E 14, T 300 C). Muista panna suojalasi takaisin paikalleen kääntämällä sitä oikealle. Uunin lamppu Vian sattuessa Vian sattuessa tulee aina kääntyä asiakaspalvelumme tai koulutetun ammattihenkilön puoleen. Älä yritä korjata laitetta itse. Ennen kuin otat yhteyttä asiakaspalveluumme tarkista, että lieden sulakkeet toimivat ja että pääkatkaisin on kytketty pois. Vian sattuessa uunin virta tulee katkaista. Kun koulutettu ammattihenkilö on korjannut vian, uuni tulee ottaa käyttöön uudelleen uuden uunin tapaan. 26

27 Uunin luukun irrotus Uunin luukku voidaan irrottaa puhdistuksen helpottamiseksi. Avaa uunin luukku. Ruuvaa saranan kiinnikkeet irti molemmilta puolilta vaakasuorassa asennossa. Nosta uunin luukkua hieman ylöspäin ja vedä se ulos uunista 45 asteen kulmassa. Pane luukku paikalleen käänteisessä järjestyksessä ja muista aina työntää kiinnikkeet paikoilleen, jotta saranat eivät vahingoitu, kun uunin luukku suljetaan Uunin lasin puhdistus Uunin sisempi lasi voidaan irrottaa puhdistusta varten. 1. Aseta uunin luukku sisäpuoli ylöspäin hyvälle työkorkeudelle (esimerkiksi keittiön pöydälle). Suojaa pöytä esimerkiksi pyyhkeellä. 2. Vapauta sisin lasi kääntämällä luukun ulkopinnassa olevaa pidikettä. 3. Vedä lasia ylöspäin nuolten osoittamaan suuntaan (ks. kuva). Pidä kiinni lasista, ÄLÄ kumitiivisteistä. 4. Laita luukku takaisin alustalle lasien puhdistuksen ajaksi. 5. Kun lasit on puhdistettu, aseta sisempi lasi paikoilleen kumitiivisteet alaspäin (älä kosketa suoraan lasipintaan, vaan käytä esimerkiksi pyyhettä tai talouspaperia suojana). 6. Kiinnitä lopuksi lasit kiinni luukkuun kääntämällä ruuveja. Uunia ei tule käyttää mikäli kaikkia laseja ei ole asennettu paikoilleen. Saranan kiinnike Käännä ruuveja ja kiinnikettä ja vedä lasi ulos ylöspäin 27

28 Keraaminen keittotaso Puhdista keraaminen keittotaso säännöllisesti ja mikäli mahdollista sen ollessa vielä hieman lämmin. Huolehdi, etteivät tahrat pääse palamaan kiinni useita kertoja. Toimi seuraavasti: Huolehdi erityisesti, etteivät sokeri- tai happopitoiset elintarvikkeet pääse palamaan kiinni keittotasoon. Myös alumiinifolio ja muoviastiat saattavat vahingoittaa keittotasoa, mikäli ne pääsevät sulamaan tasolle eikä niitä puhdisteta heti. Jos taso on vain kevyesti likainen, eikä siihen ole palanut kiinni mitään, se voidaan puhdistaa kostealla liinalla. Vaikea ja kiinni palanut lika poistetaan helpoimmin kaapimella. Kalkki, vesiraidat, rasvatahrat ja metallin aiheuttamat värjäytymät poistetaan keraamisten keittotasojen puhdistukseen tarkoitetulla aineella. Vian sattuessa Vian sattuessa tulee aina kääntyä asiakaspalvelumme tai koulutetun ammattihenkilön puoleen. Älä yritä korjata laitetta itse. Ennen kuin otat yhteyttä asiakaspalveluumme, tarkista, että lieden sulakkeet toimivat ja että pääkatkaisin on kytketty pois. Säilytyslaatikko Säilytyslaatikossa voidaan säilyttää uunin tarvikkeita. Säilytyslaatikko voidaan vetää ulos pysäyttimeen asti. Puhdistuksen ajaksi se voidaan vetää ulos kokonaan. Vedä ensin laatikko ulos pysäyttimeen asti, nosta sitä hieman etuosastaan ja vedä se kokonaan ulos. Säilytyslaatikko pannaan takaisin paikoilleen samalla tavalla, mutta käänteisessä järjestyksessä. Huolehdi, että laatikon molemmilla puolilla olevat kiinnikkeet tulevat oikein ohjauskiskoille. 28

29 Reklamaatiot ja GRAM huoltopalvelu Kauppalaki ja reklamaatioaika GRAM korvaa valmistus- ja materiaalivirheet voimassa olevan kauppalain mukaisesti. Korvauksen edellytyksenä on, että laitetta käytetään normaalissa yksityistaloudessa ja että laite on uusi. Mahd. vikojen ilmainen korjaus edellyttää, että asiakas dokumentoi ostopäivän esittämällä koneella leimatun kassakuitin /ostotodistuksen. Gram ei korvaa Virheitä eikä vaurioita, joihin on syynä kuljetus, väärä käyttö, väärinkäyttö, puutteellinen kunnossapito, virheellinen kalusteisiin upotus, sijoitus ja sähköliitäntä. Vaurioita, joihin on syynä tulipalo, onnettomuus, salamanisku ja sähköhäiriöt kuten esim. vialliset sulakkeet tai sähköasennusvirhe. Virheitä eikä vaurioita, jos laitetta on korjannut muu kuin valtuutettu GRAM huoltoteknikko. Ennen kuin kutsut paikalle GRAM huoltoteknikon, varmista, että lieden sulakkeet toimivat ja ettei virtaa ole katkaistu pääkatkaisimesta. GRAM ei korvaa takuuajan ulkopuolella suoritettuja korjauksia eikä perusteettomista reklamaatioista aiheutuneita kuluja. Varaosat Kun tilaat varaosia, ilmoita tuotteen malli ja sarjanumero. Nämä tiedot löytyvät tuotteessa olevasta tyyppikilvestä. 29

30 30

31 S Lycka till med din nya GRAM-spis Läs hela bruksanvisningen noga innan du börjar använda ugnen. Bekanta dig med din nya spis och dess olika användningsfunktioner i den ordningsföljd de beskrivs i bruksanvisningen. Var uppmärksam på alla upplysningar och förklaringar gällande korrekt användning och behandling. Därmed ser du till att din spis alltid är redo att användas och att den håller längre. Var särskilt uppmärksam på alla upplysningar som rör säkerheten. Därmed förebygger du olyckor och skador på spisen. Kom ihåg att spara bruksanvisningen, den kan komma till användning vid ett senare tillfälle. 31

32 INNEHÅLLSFÖRTECKNING Sida Produktbeskrivning Viktiga upplysningar Uppställning Nätanslutning Digitalt ur Användning av kokzoner Användning av ugnen Flerfunktionsugn Varmluft Över-/undervärme Grillstekning Rengöring och underhall Reklamation och GRAM service

33 PRODUKTBESKRIVNING 1 Knapp för reglering av ugnstemperatur 2 Kontrollknapp för ugnsfunktioner 3 Värmeindikator för ugn 4 Kontrollampa 5 Styrpanel 6 Ugn 7 Förvaringslåd Digitalt ur

34 VIKTIGA UPPLYSNINGAR Håll uppsikt över barn när spisen används. Grytor, kokzoner, ugn och värmesköld [10] blir mycket heta vid användning och är fortfarande varma en stund efter att kokzonerna eller ugnen stängts av. Låt inte barn röra vid eller leka med knappar eller ugnslucka, och se så gott det går till att de inte befinner sig i närheten av spisen. Vid grillstekning i ugnen blir de infraröda värmeelementen glödheta. För att förhindra eventuell flambildning får värmeelementet inte komma i kontakt med den mat som grillas. Se till att andra elapparaters anslutningssladdar inte kommer i kontakt med varma kokzoner eller kläms fast i ugnsluckan. Var särskilt försiktig om du använder stickkontakter som sitter i närheten av spisen. Använd aldrig spisens glaskeramiska kokplattor eller ugnen för rumsuppvärmning. Mycket heta oljor och fetter kan antändas. Håll därför alltid ett öga på spisen under fritering eller grillstekning. Lägg aldrig aluminiumfolie pa ugnsbotten eftersom den kan skada bottenplatens emalj. Av samma orsak får grytor eller andra delar aldrig ställas direkt på ugnens bottenplatta. När ugnsluckan är öppen (vid grillstekning, ugnsstekning o.s.v. endast med infraröd grill) måste skärmplattan, som skyddar kontrollknappar och driftsindikatorer (kontrollampor), alltid vara monterad under kontrollpanelen. Stäng av spisens huvudströmbrytare vid defekter eller fel. Spisen får inte användas igen innan feler avhjälpts av en fackman. Glaskeramisk kokplatta Den glaskeramiska kokplattan är härdad mot värme, kyla och temperatursvängningar. Undvik slag förorsakade av att t.ex. saltkar, kryddburkar eller andra hårda föremål faller ner på plattan. De glaskeramiska kokplattorna bör inte vara påslagna när det inte star kokkärl på dem, de får inte heller användas som förvaringsplats. Grytor får bara ställas på plattan om deras bottnar är rena och torra. Socker eller sockerhaltiga matvaror som spills på den glaskeramiska kokplattan måste avlägsnas omedelbart, så gott det går, medan de fortfarande är varma så att de inte bränns fast. Matvaror som tillreds på den glaskeramiska kokplattan får inte ligga i aluminiumfolie, aluminiumbehållare eller plastbehållare. Undvik att repa de glaskeramiska kokplattorna med smycken, grytor med vassa kanter o.s.v. 34

35 Köksföremal av plast (skedar, skalar o.s.v.) får inte placeras på varma glaskeramiska kokplattor eftersom de kan smälta fast. Se till att emaljerade grytor och liknande inte kokas helt tomma. Om det uppstår djupa repor eller sprickor i den glaskeramiska kokplattan måste du genast koppla bort spisen från elnätet genom att stänga av strömbrytaren. Den fukt/ånga som uppstår i ugnen släpps ut genom ångventilerna baktill på den glaskeramiska kokplattan. Ventilerna får därför aldrig vara täckta eller förslutna. Håll händerna borta från ångan. Uppställning/Installation Uppställning måste ske minst 2 cm från värmekänsliga möbler och apparater. Spisen måste ställas vågrätt och i niva med väggen. Eventuella ojämnheter i golvet kan utjämnas genom att justera de fyra ställskruvarna på spisens undersida. Spisen får inte ställas på ett mjukt underlag, matta eller liknande. Montering av tippskydd Spis Vägg Spis Vägg Golv Golv Spis 600 mm, höjd 900 mm X=110 mm Y=80 mm Spis 600 mm, höjd 900 mm X=35-40 mm Y=80 mm 35

36 Nätanslutning Installationen får endast genomföras av en auktoriserad elinstallatör. Därmed säkerställs att gällande regler för starkström följs. Installationen måste följa eventuella speciella krav som fastställts av lokala leverantörer. Anslutningen av spisen kräver en separat strömkrets. Anslutningen får endast göras i enlighet med de eldiagram som beskrivs på utsidan av skyddet för anslutningsklämmorna på den bakre plåten. Vid anslutning eller byte av kopplingssladden måste minst en sladd av typen HO5 VVF-4G2,5 eller motsvarande användas. OBS!: För att uppfylla säkerhetsföreskrifterna måste en strömbrytare som bryter alla poler och som har ett kontaktavstånd på minst 3 mm användas. (Kan våra en huvudströmbrytare). Innan du börjar använda spisen Innan du kan börja använda din nya spis måste den rengöras noggrant. Använd en fuktig trasa, eventuellt med lite diskmedel. Använd aldrig frätande eller repande rengöringsmedel. Avlägsna skyddstejpen från grillelementet innan du slår på ugnen. Kontrollera därefter att grillelementet är korrekt monterat med vinkelbeslagen i ugnstaket. Om detta inte är fallet måste du montera grillelementet genom att fästa vinkelbeslagen i ugnstaket. OBS!: Ugnen är utrustad med en sk toppgrill som kan sänkas. För rengöring av ugnstaket: - Lyft grillelementet försiktigt - Vrid de två vinkelbeslagen bakåt - Grillelementet kan nu sänkas Efter rengöring, lyft grillelementet igen och vrid tillbaka vinkelbeslagen Efter rengöringen måste ugnen värmas upp med över-/undervärme eller med varmluft i cirka 45 minuter vid 250 C. Se till att köket är väl ventilerat under rengöringen. Miljöskydd Tänk på att emballage, använda elapparater, reservdelar o.s.v. är återanvändbara material. Se alltid till att materialen deponeras enligt de föreskrifter som gäller för återanvändning. 36

37 Kassering av förbrukade produkter När produkten är förbrukad får den inte kasseras som vanligt avfall, utan man bör överlämna den till en organisation som återvinner elektriska och elektroniska produkter. På produkten, bruksanvisningen eller förpackningen finns en symbol som visar att förbrukad produkt ska lämnas till återvinning. Material som används för tillverkning av produkten kan återvinnas enligt lämplig beteckning. Genom återvinning av materialet i den förbrukade produkten bidrar man till ett stärkt miljöskydd. Kontakta din kommun för uppgifter om var i din kommun det finns organisationer som tar hand om förbrukade produkter. 37

38 Digitalt ur A displayen B beteckning på arbetsfunktioner - arbetstid - avstängningstid B A - kökstimer C E D - aktuell tid (ur) - signaleringslampa C knappen - D knappen + E knappen för funktionsintervall INSTÄLLNING AV URET När apparaten har anslutits till elnät visar displayen klockan och lampan vid blinkar. - ställ in aktuell tid genom att trycka på knapparna C och D. Uret börjar gå 5 sekunder efter du har släppt upp knappen. Nya tidinställningarna läggs på minnet och lampan vid slocknar. Du kan ställa in aktuell tid när som helst genom att trycka på knappen E tills lampan vid börjar blinka. Då kan du korrigera löpande tid. Obs! Om uret inte är inställd stekugnen fungerar inte. KÖKSTIMER Du kan aktivera kökstimer när som helst oavsett om andra programmeringsfunktioner är aktiva eller inte. Man kan ställa in tid inom tidsgräns fr o m 1 minut t o m 23 timmar och 59 minuter. För att ställa in kökstimer: - tryck på knappen E tills lampan vid börjar blinka, displayen visar 0.00, - ställ in aktuell tid genom att trycka på knapparna D och C. Den inställda tiden visas på diplayen och lampan vid lyser. Efter den inställda tiden gått ut en ljudsignal sätts på och lampan vid börjar blinka igen. - tryck på knappen E, C eller D för att stänga av ljudsignalen. Lampan slocknas och displayen visar aktuell tid. Obs! Om ljudsignalen inte stängs av manuellt, kommer den att stängas av automatiskt efter ca. 2 minuter. 38

39 HALVAUTOMATISK FUNKTION Om ugnen ska slå av vid en bestämd tid bör du: - ställa in rätt funktion och temperatur med hjälp av knapparna för funktion respektive temperatur. - trycka in knappen E tills lampan vid börjar blinka, då visas 0 00 på displayen. - ställa in önskad funktionstid med knapparna D och C (intervall 1 minut 10 timmar). Den inställda tiden sparas i minnet efter cirka 5 sekunder och displayen visar åter aktuell tid vid påtänd lampan vid. När den valda funktionstiden är till ända slås ugnen av automatiskt, en ljudsignal hörs och lampan vid börjar blinka; - ställ in rätt funktion och temperatur med hjälp av knapparna för funktion respektive temperatur. - tryck in knapparna E, C eller D för att stänga av signalen, lampan slocknar och displayen visar aktuell tid. Obs! I ugnar utrustade med endast en manöverknapp är funktionsknapp och temperaturknapp en och samma. AUTOMATISK FUNKTION Om ugnen ska sättas på vid en viss tid och stängas av vid en viss tid bör du ställa funktionstid och avlutningstid genom att: - tycka in knappen E tills lampan vid börjar blinka, då visas 0.00 på displayet. - ställa in önskad funktionstid med knapparna D och C (intervall 1 minut 10 timmar). Den inställda tiden sparas i minnet efter cirka 5 sekunder och displayen visar åter aktuell tid vid påtänd lampan vid. - tryck in knappen 1 tills lampan vid börjar blinka - ställ in avslutningstid med knapparna D och C (max 23 timmar och 59 minuter). - ställ in rätt funktion och temperatur med hjälp av knapparna för funktion respektive temperatur. Lamporna vid och lyser. Ugnen slås på vid den tidpunkt som framgår av skillnaden mellan inställd avslutningstid och inställd funktionstid (exempel: inställd funktionstid är 1 timme och inställd avslutningstid är 14.00, ugnen slås då på automatiskt kl 13.00). När den valda funktionstiden är till ända slås ugnen av automatiskt, en ljudsignal hörs och lampan vid börjar blinka; - ställ in rätt funktion och temperatur med hjälp av knapparna för funktion respektive temperatur. - tryck in knapparna E,C eller D för att stänga av signalen, lampan slockar och displayen visar aktuell tid 39

40 Obs! Du kan kontrollera och korrigera inställda funktioner. Du kan dock inte ändra på aktuell tid när programmering gjorts halvautomatiskt eller automatiskt. SPARSYSTEM Det finns ett sparsystem i programmet, som innebär att displayen slocknar när aktuell tid visas. När displayen slocknat räknar programmet ner tiden. Att aktivera spar-funktionen - tryck samtidigt in två av knapparna E,C eller D och håll dem intryckta ca 3 sekunder, displayen slocknar Att stänga av funktionen: - tryck in en av knapparna E,C eller D displayen visar aktuell tid Obs! Du kan inte använda sparsystemet när kökstimern är aktiverad eller när du kör ett hel- eller halvautomatiskt program. 40

41 ANVÄNDNING AV KOKZONER HUR INDUKTIONSPLATTA FUNGERAR En elektrisk generator matar en spole som finns inne i anordningen. Spolen skapar ett magnetiskt fält som gör att när man placerar ett kokkärl på plattan, så tränger sig induktiv ström in i kärlet. Strömmen gör kokkärlet till värmesändare medan hällen förblir sval. Systemet förutsätter att man använder kokkärl vars botten är mottaglig för inverkan av magentiskt fält. Generellt har induktiv teknologi två fördelar: det är möjligt att utnyttja värmen maximalt eftersom den emitteras endast med hjälp av en kastrull, Värmetröghet förekommer inte, då kokningen börjar automatiskt när man placerar ett kokkärl på plattan och avslutas genast när man tar bort kärlet från plattan. Skyddsanordningar: Om hällen installerats och används på rätt sätt behöver man sällan några skyddsanordningar. Fläkt: används för att skydda och kyla styr- och matningsenheter. Fläkten kan arbeta med 2 olika hastigheter och fungerar automatiskt. Fläkten arbetar när värmezoner är på och fungerar tills elsystemet svalnat. Transistor: Temperaturen på de elektroniska delarna mäts ständigt med hjälp av en sond. Om värme ökar mot en riskgräns sänker systemet automatiskt värmeeffekten på en värmezon eller stänger av värmezoner som finns närmast de uppvärmda elektroniska delarna. Minskning av värmeeffekten på en värmezon indikeras med bokstaven C på displayen, medan avstängning av en värmezon indikeras med bokstaven H. - om bokstaven C syns på displayen efter att elektroniska delar kylts ner ska värmezonen automatiskt aktiveras på en inställd värmenivå, - om däremot bokstaven H syns på displayen ska man aktivera värmezonen på nytt manuellt. Detektorer kokkärl: Detektor för kokkärl möjliggör att plattan arbetar och värmer. Små föremål placerade på värmeområde ( t ex. sked, kniv eller ring) kommer inte att betraktas som kokkärl och plattan kommer inte att sättas på. 41

42 Detektor för kokkärl i induktionsområde Detektor för kokkärl finns i plattor som innehåller induktionsområden. Under plattans arbetsgång påbörjar eller avslutar kokkärlsdetektorn värmeutvecklingen i en värmezon när kokkärl placeras på plattan eller när det tas bort från plattan. Det bidrar till energisparande. - Om en värmezon används tillsammans med ett lämpligt kokkärl, visar displayen värmenivån. - Induktion kräver att kokkärlen har en magnetisk botten. Om inget kärl eller ett olämpligt kärl placerats på en värmezon ska siffran för värmeeffekt blinka. Värmezonen sätts inte på. Om ingen kokkärl detekteras inom 10 minuter, kommer inte kokplattan att sättas på. För att tända en värmezon måste man vidröra en motsvarande sensor. Obs! Kokkärlsdetektorn fungerar inte som värmeplattans huvudbrytare. Den keramiska hällen är utrustad med sensorer som aktiveras med när man trycker på dem med fingret. Varje aktivering bekräftas med en ljudsignal. Man måste se till att alltid aktivera enbart en sensor vid påsättning eller avstängning av värmeplattan eller vid inställning av värmeeffekt. Om man aktiverar flera sensorer på samma gång (förutom när man stänger av värmezon eller timer), ignorerar systemet de införda styrsignalerna och vid en långvarig tryckning hörs en larmsignal. LÄMPLIGA KOKKÄRL FÖR DEN INDUKTIVA ZONEN Beteckning på kokkärl Rostfritt stål Aluminium Gjutjärn Emaljstål Glas Porslin Kokkärl med kopparbotten Kolla om det finns en symbol på etiketten som säger att kokkärlet kan användas för induktionsplattor. Man ska använda magnetiska kokkärl (gjorda av emaljbleck, magnetiskt rostfritt stål, gjutjärn). Du kan kontrollera kokkärlets användbarhet genom att lägga en magnet på dess undersida. Får inte användas Med undantag av magnetiskt rostfritt stål Får inte användas Hög effektivitet Obs! Kokkärlen kan göra sprickor i plattan. Hög effektivitet Vi rekommenderar kokkärl med plan och tjock botten. Får inte användas Får inte användas Får inte användas 42

43 STYRPANEL a 2b 1 6 2c 2d 1. Huvubrytaren 2a, 2b, 2c, 2d. Beteckning för värmezoner 2a värmezon 145 mm 2b värmezon 210 mm 2c värmezon 180 mm 2d värmezon 180 mm 3. Värmezonindikatorer 4. Sensor - 5. Sensor + 6. Sensor för nyckel med lysdiod LED Efter att ha anslutit hällen till elnätet ska en kort ljudsignal höras och en diod för blockering av hällens lås (nyckel) lysa. Hällen kan sättas på efter upplåsning av nyckeln. För att aktivera en värmezon ska man stänga av blockeringsfunktion (nyckeln) genom att beröra blockeringssensorn tills dioden släcks. Om ingen sensor vidrörts inom 10 sekunder, släcks kokplattan automatiskt. Om blockeringsfunktionen är aktiv lyser dioden vid sensor Nyckel (6). Då kan man inte sätta på värmeplattan (se Avblockering av värmeplatta). Varning! Man får inte lägga något föremål på sensorytorna (kan avkännas som ett fel). Ytorna ska alltid hållas rena. SÄTTA IGÅNG HÄLLEN När den keramiska induktionshällen är avstängd, är alla kokzoner släckta och ingen display lyser. Genom att vidröra huvudsensorn (1) sätts hällen på och siffran 0 visas på alla displayer (3) i ca. 10 sekunder. Nu kan du välja värmenivå med hjälp av sensorerna + (5) eller - (4) efter att först ha valt en lämplig värmezon (2) (Se också Inställning av värmeeffekt) 43
