1 uv Syd rapport 2010:3 arkeologisk utredning steg Vattenledning från Nevishög till Svedala och Sturup Skåne, Nevishög, Esarp, Hyby och Svedala socknar, Staffanstorp och Svedala kommuner, Dnr Bengt Jacobsson

2 Riksantikvarieämbetets arkeologiska uppdragsverksamhet UV Syd Odlarevägen Lund Tel.: Fax: e-post: uvsyd@raa.se e-post: fornamn.efternamn@raa.se Riksantikvarieämbetet UV Syd, rapport 2010:3 ISSN Kartor ur allmänt kartmaterial, Lantmäteriverket, Gävle. Dnr L 1999/3. Kartor är godkända från sekretessynpunkt för spridning. Bildredigering Henrik Pihl Layout Anita Esping Bodén Tryck/utskrift UV Syd, 2010

3 Innehåll Sammanfattning 5 Bakgrund 5 Topografi och naturgeografiska förhållanden 7 Fornlämningsbild och arkeologisk potential 7 Syfte och metod 9 Resultat 10 Slutsatser 17 Referenser 18 Administrativa uppgifter 18 Kostnader arkeologi AU 2 18

4 l Lundåkrabukten Häljarp Hofterup Saxån Kävlinge Eslöv Ö Löddeköpinge Furulund Lödde å Kävlingeån Bjärred LUND SSandby Lommabukten Krankesjön Lomma Dalby Staffanstorp Veberöd MALMÖ Bara Genarp Bunkeflostrand Oxie Yddingesjön Sege å Svedala Fjällfotasjön Vellinge Börringesjön Skurup Skanör Höllviken Falsterbo Ljunghusen TRELLEBORG 0 5 km Fig. 1. Sydvästskåne med sträckningen av utredningsområdet markerat. Skala 1: Vattenledning från Nevishög till Svedala och Sturup

5 Vattenledning från Nevishög till Svedala och Sturup Bengt Jacobsson Sammanfattning Sydvatten AB planerar en vattenledning från Nevishög söder om Staffanstorp till Svedala och Sturup. Riksantikvarieämbetet UV Syd utförde en arkeologisk utredning steg 1 under augusti 2009, varvid nio olika områden föreslogs för utredning steg 2. Länsstyrelsen uppdrog då åt UV Syd att genomföra denna utredning. Ledningssträckan är ca 22 kilometer lång och skär genom ett landskap med varierad topografi. Steg 2- utredningen koncentrerades främst till två större områden, ett vid ledningens början norr om Torrebergasänkan (omr. 1 5) och ett vid Yddingesjön (omr. 7 och 8). Här passerar ledningen förbi flera kända fornlämningsområden. Dessutom finns två andra områden som direkt berör kända fornlämningar (omr. 6 och 9). Trots närheten till kända fornlämningar påträffades inga boplatser, gravar eller andra fynd utmed den planerade ledningssträckan. Bakgrund Sydvatten AB planerar att bygga en överföringsledning för vatten från Nevishög, söder om Staffanstorp, till Svedala och Sturup. Ledningssträckan är ca 22 kilometer lång (fig. 1 och 2). Arbetsområdet angavs från början till 30 meter, men har under arbetets gång ändrats till 25 meter. Matjordslagret kommer att tas bort på ca 5 meters bredd. Schakten för ledningen blir ca 1 meter breda och 2,5-4 meter djupa. På Länsstyrelsens uppdrag (lst. dnr. dnr ) utförde Riksantikvarieämbetet UV Syd under augusti månad 2009 en arkeologisk utredning steg 1 utmed den planerade ledningssträckan. Syftet med denna utredning var att översiktligt redovisa fornlämningssituationen inom exploateringsområdet och i dess närhet, samt att peka ut sannolika områden för idag ej kända under mark dolda fornlämningar. Under den tid arbetet genomfördes Vattenledning från Nevishög till Svedala och Sturup 5

6 Nevishög 5 Torrebergasänkan Väg 108 Klågerup Vismarlöv Holmeja Eksholm 6 Yddingesjön 8 Svedala 9 Fjällfotasjön Utredningsområde AU2 område 0 Fig. 2. Utredningsområdets sträckning med AU 2 områdena markerade. 6 Vattenledning från Nevishög till Svedala och Sturup km

7 förekom stående säd på vissa områden, medan andra områden var tröskade. På flera ställen fanns gräsbevuxna betesmarker, men inte på något ställe var marken plöjd eller nyharvad. Detta försvårade sökandet efter ytfynd, varför valet av ur fornlämningssynpunkt känsliga områden grundar sig på fält- och kartstudier, rapporter, topografiska förhållanden, samt närhet till redan kända fornlämningar. Arbetet med steg 1-utredningen resulterade i att nio områden, med en sammanlagd längd av ca 2600 meter, valdes ut för utredning steg 2 (fig. 2. Se även Jacobsson 2009). I september månad 2009 uppdrog Länsstyrelsen i Skåne åt Riksantikvarieämbetet UV Syd att ta fram en undersökningsplan och en kostnadsberäkning för den arkeologiska utredningen steg 2. Topografi och naturgeografiska förhållanden I sin norra del börjar ledningen söder om Nevishögs gamla bytomt, registrerad som fornlämning Nevishög 6:1 (fig. 2). Härifrån går den i östlig riktning ut mot väg 108 för att sedan följa den västra sidan av vägen i riktning söderut. Vid norra delen av Torrebergasänkan korsar den väg 108 och fortsätter sedan på vägens östra sida bort mot Klågerup där den lämnar vägen och fortsätter i syd-sydöstlig riktning förbi Vismarlöv och ner mot Eksholm. Här delar sig ledningen varvid en gren fortsätter mot Svedala medan en letar sig ner mot Sturup. Ledningen mot Svedala går i riktning mot Holmeja och passerar sedan över låglänta hagmarker mellan Yddingesjön och den västra kanten av Fortunaskogen. Ledningen fortsätter sedan ner till Svedala. Ledningen mot Sturup fortsätter i ett kraftigt kuperat landskap och slutar vid Sturup Raceway. Ledningen kommer att byggas i områden som främst utgörs av odlingsmark och betesmark. I den norra delen, norr om Torrebergasänkan, förekommer mycket svagt undulerade terrängformer. Torrebergasänkan, som är spåren efter en utdikad sjö, genomkorsas idag av Torrebergabäcken, som regelbundet svämmar över vid högvatten (fig. 3). Söder om sänkan vidtar ett bitvis kraftigt kuperat landskap, det sydvästskånska backlandskapet, där kraftiga kullar avlöses av djupa sänkor. Strax väster om Eksholm, där ledningen grenar sig, förekommer omfattande skogar med insprängda våtmarker och mindre sjöar. Ledningen följer här huvudsakligen kanten på denna skog. De dominerande jordarterna utgörs av moränleror med inslag av sand. Inom den södra halvan av ledningssträckan förekommer ett stort antal utdikade våtmarker. Fornlämningsbild och arkeologisk potential Vid en översiktlig genomgång av den kända fornlämningsbilden framgår att ledningen kommer att grävas ner i ett landskap där de kända forn- Vattenledning från Nevishög till Svedala och Sturup 7

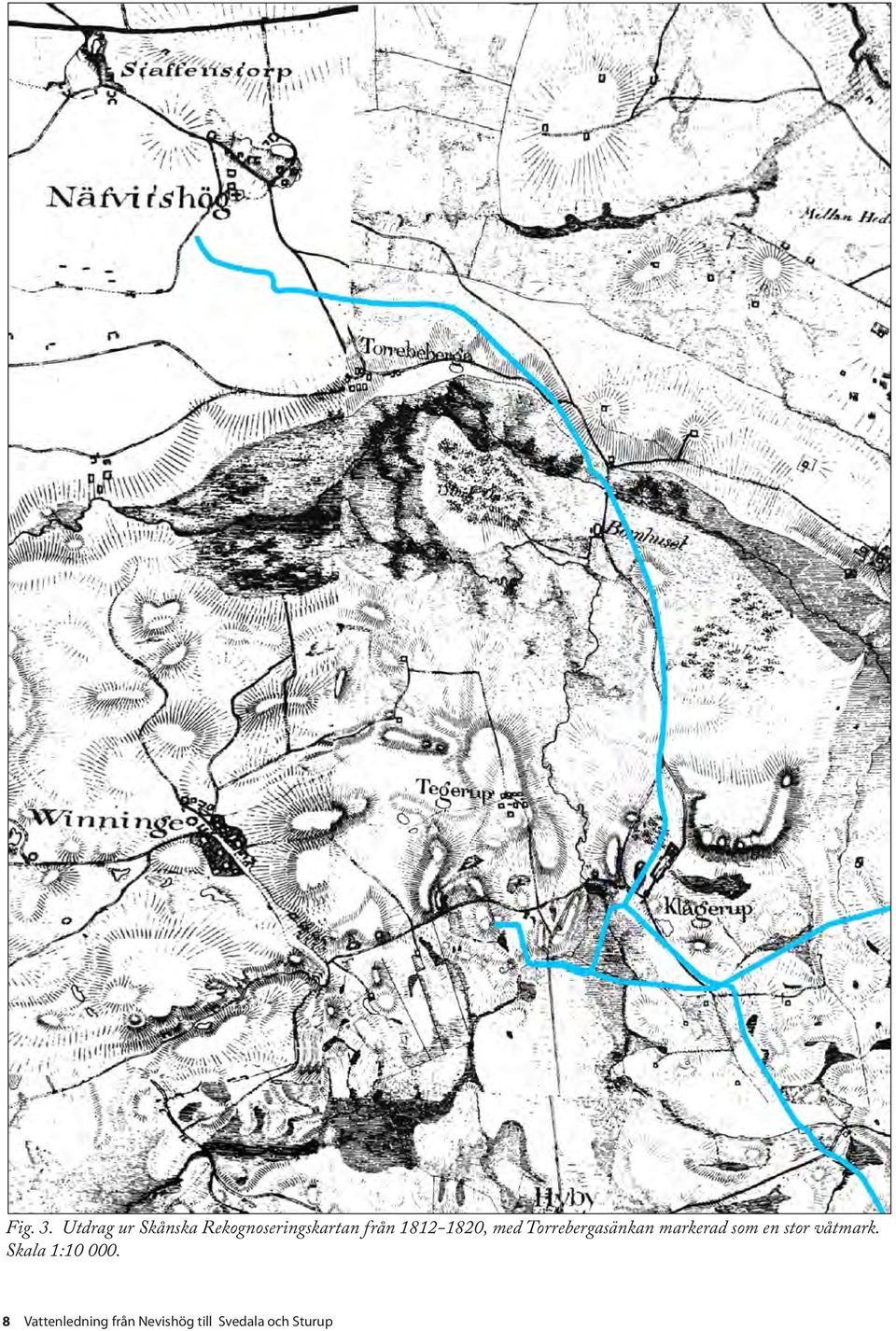

8 Fig. 3. Utdrag ur Skånska Rekognoseringskartan från , med Torrebergasänkan markerad som en stor våtmark. Skala 1: Vattenledning från Nevishög till Svedala och Sturup

9 lämningarna främst utgörs av boplatser och fyndplatser för flintredskap. Gravhögar är sällsynta. Flertalet boplatser har endast påvisats i samband med inventeringsarbeten. I sin norra del passerar ledningen över Torrebergasänkan, där intilliggande miljöer kan anses vara attraktiva lägen för förhistorisk bosättning. På den norra sluttningen ner mot Torrebergasänkan finns bl.a. de förhistoriska boplatserna Nevishög 23:1, 24:1 och 25:1 (fig. 5). Vid fornminnesinventeringen 1985 kunde slagen flinta tas tillvara på boplatserna. Strax öster om väg 108, också det vid Torrebergasänkans norra del, finns uppgifter om en numera försvunnen stenkammargrav. På en karta från 1726 finns en markering samt namnet stendösen. Dösen har legat på gränsen mellan Nevishögs och Esarps socken och är registrerad som fornlämning 10:1 i Nevishögs socken och som fornlämning 24 i Esarps socken (fig. 4 och 5). Sträckan från Klågerup till Eksholm, samt från Eksholm till Sturup och från Eksholm till Svedala, karakteriseras av ett starkt kuperat landskap med en böljande topografi. Bland de rundade kullarna längs ledningssträckan har några lämpliga boplatslägen inte kunnat identifieras. Dock finns två ställen där ledningen berör redan registrerade boplatser. Dessa utgörs av Hyby 110:1 väster om Eksholm, och Svedala 87:1 norr om Svedala (fig. 6 och 7). Här ligger boplatserna på flata platåliknande förhöjningar, vilka skiljer ut sig från de toppiga kullar som i övrigt utmärker backlandskapet. Väster om den ledning som går mot Svedala ligger Yddingesjön. Här kommer ledningen att grävas ner på hagmarker mellan Yddingesjön och den västra kanten av Fortunaskogen. Under stenålder var Yddingesjön betydligt större än idag och dubbelt så lång i nord-sydlig riktning. Den främsta orsaken till ytminskningen är att sjön gradvis grundats upp när sediment avlagrats på botten och kärrväxter successivt har växt från strandkanten och ut i den allt grundare sjön. Runt sjön är ett trettiotal boplatser från äldre stenålder kända. Dessa ligger främst i anslutning till den forna strandkanten eller på låga, knappt märkbara förhöjningar i den nutida mossmarken. Ledningen kommer att passera strax intill flera av dessa boplatser, vilka delvis tidigare undersökts, bl.a. fornlämningarna Hyby 21:1, 23:1 och 61:1 (fig. 7. Se även Karsten 2001). Syfte och metod Den arkeologiska utredningen steg 2 hade som mål att fastställa om det fanns spår efter fornlämningar inom de nio områden som valdes ut vid steg 1- utredningen. Om möjligt skulle dessa fornlämningars karaktär, utbredning, datering och bevarandeförhållanden också bestämmas. Utredningen genomfördes med bandburen grävmaskin. Schakten var 1,5 meter breda och grävdes i ledningens längdriktning. Inom områdena 1-7 grävdes ett flertal schakt, varvid matjorden avlägsnades för att man i den underliggande alven skulle kunna se eventuella spår efter fornlämningar. Vattenledning från Nevishög till Svedala och Sturup 9

10 Fig. 4. Lantmäterikarta över Torreberga från I mitten av delförstoringen, på gränsen mellan Nevishögs och Esarps socknar, finns en rund markering med texten stendösen Inom områdena 8 och 9, vilka delvis förväntades beröra den gamla strandzonen till Yddingesjön, planerades från början ett delvis annorlunda tillvägagångsätt. Här kunde mesolitiska boplatslämningar förekomma, varför en förnyad besiktning, kombinerad med eventuella borrningar skulle inleda sökschaktgrävningen. Borrningarna skulle utföras av UV Syds paleoekolog, och syftet var att försöka fastställa läget för Yddingesjöns gamla strandlinje samt klargöra stratigrafin och bevaringsförhållandena vid sjökanten. Vid den förnyade besiktningen gjordes dock bedömningen att vattenledningen nästan uteslutande skulle grävas ner inom områden som inte direkt berörde några våtmarkslager. Denna bedömning visade sig vara riktig, och någon paleoekolog kom därför inte att delta i arbetet. Inmätning av sökschakten gjordes med GPS. All data har förts in i dokumentationssystemet Intrasis. Resultat Inom de nio områdena som valdes ut vid steg 1-utredningen grävdes totalt 29 schakt, varierande i längd mellan 6 och 147 meter (fig. 5 7). Totalt grävdes meter schakt. Den största arbetsinsatsen gjordes inom område 8, där 16 schakt med en sammanlagd längd av 529 meter grävdes. 10 Vattenledning från Nevishög till Svedala och Sturup

11 Nevishög Nevishög 22:1 S206 S207 1 Nevishög 45 S208 S209 2 Nevishög 14:1 Pepparkärr 3 Nevishög 21:1 S210 Nevishög 15:1 Torreberga Nevishög 7:1 Te gelbruksbacken Nevishög 23:1 Nevishög 24:1 Bränneriängen 4 S211 Nevishög 25:1 Nevishög 10:1 S212 S213 5 Torrebergabäcken AU2 område Schakt Registrerad fornlämning, yta Registrerad fornlämning, punkt Hyby 32:1 Hyby 115:1 Öbacken Fig. 5. Utredningsområdets norra del med grävda schakt inom AU 2 områdena 1 5 markerade. Vattenledning från Nevishög till Svedala och Sturup 11

12 Schakten fördelas enligt följande: Område Schakt nr. Längd i meter Område 1 På åkermark söder om Nevishögs by har Lunds universitet vid metalldetektering påträffat metallfynd norr om den planerade ledningssträckan (Nevishög 45). Topografin är tämligen flack men faller svagt mot söder i riktning mot Torrebergasänkan. Tre sökschakt, med en sammanlagd längd av 239 meter, grävdes. Några anläggningar, k-lager eller fynd påträffades inte. Förslag till fortsatta åtgärder: Inga ytterligare undersökningar. Område 2 Omr. 2 utgörs av ett flackt höjdparti med fall åt söder och öster. Områdena åtskiljs från område 3 av en flack sänka. Några hundra meter åt söder, på sluttningen ner mot Torrebergasänkan finns registrerade stenåldersboplatser (Nevishög 23 och 24). Området var tröskade, men stubben stod kvar. Ett sökschakt med en längd av 113 meter grävdes. Några anläggningar, k-lager eller fynd påträffades inte. Förslag till fortsatta åtgärder: Inga ytterligare undersökningar. 12 Vattenledning från Nevishög till Svedala och Sturup

13 Område 3 Omr. 3 utgörs av ett krönläge med fall mot söder. Några hundra meter åt söder, på sluttningen ner mot Torrebergasänkan finns registrerade stenåldersboplatser (Nevishög 23 och 24). Området var tröskat, men stubben stod kvar. Ett ca 147 meter långt sökschakt grävdes. Några anläggningar, k-lager eller fynd påträffades inte. Förslag till fortsatta åtgärder: Inga ytterligare undersökningar. Område 4 Området ligger intill väg 108, på sluttningen ner mot Torrebergasänkan. Omedelbart väster om område 4 ligger en registrerad stenåldersboplats (Nevishög 25). Topografiskt sett domineras området av ett krönläge på sluttningen ner mot den forna sjön. Ett ca 119 meter långt sökschakt grävdes. Några anläggningar, k-lager eller fynd påträffades inte. Förslag till fortsatta åtgärder: Inga ytterligare undersökningar. Område 5 På en karta från 1726 finns uppgifter om en numera försvunnen dös. Namnet Stendösen, samt en rund markering som anger platsen finns på kartan (se fig. 4). Platsen utgörs av åkermark och ligger utmed väg 108, på gränsen mellan Nevishögs och Esarps socken. Inga synliga spår efter dösen finns idag. Ledningen kommer här att läggas ner väster om väg 108, medan dösen finns markerad omedelbart öster om vägen. Senare års erfarenheter från undersökningarna vid Döserygg utmed väg E6 mellan Trelleborg och Vellinge har visat att megalitgravfält kan omfatta stora ytor och innehålla ett flertal stenkammargravar. Två sökschakt, med en sammanlagd längd av 93 meter, grävdes strax väster om vägen. Inga anläggningar, stenpackningar, lager eller fynd påträffades. Förslag till fortsatta åtgärder: Inga ytterligare undersökningar. Område 6 Området ligger strax väster om Eksholm och utgörs av betesmark. Topografiskt sett utgörs platsen av en höjdplatå och sydsluttning norr om en bäck. Enligt det kartmaterial som Sydvatten ställt till förfogande passerar ledningen rakt över en stenåldersboplats registrerad som Hyby 110. Vid Riksantikvarieämbetets inventering 1985 tillvaratogs bränd flinta samt avslag med retusch. Sotfläckar har observerats inom området. Två sökschakt med en sammanlagd längd av 80 meter grävdes i den södra delen av fornlämningen. Alven var kraftigt stenbunden. Inga anläggningar, k-lager eller fynd påträffades. Förslag till fortsatta åtgärder: Inga ytterligare undersökningar. Vattenledning från Nevishög till Svedala och Sturup 13

14 Kyrkängarna Travträningsbana Kabbelljung 6 S214 S215 Hyby 110:1 Eksholm Eksholmssjön Kirsebo Troberga Väpnargården AU2 område Schakt Karnas Registrerad fornlämning, yta Registrerad fornlämning, punkt backe Fig. 6. Utredningsområdets centrala del med grävda schakt inom AU 2 område 6. Område 7 Område 7 berör terrängen öster om Yddingesjön och norr om Fortunaskogen. Flera stenålderslokaler är sedan länge kända i omgivningarna runt sjön, som under stenålder hade en betydligt större utsträckning och var dubbelt så lång i nord-sydlig sträckning. Område 7, som utgörs av betesmark, ligger på en västsluttning vid norra kanten av skogen där terrängen faller ner mot strandkanten i den forna sjön. 14 Vattenledning från Nevishög till Svedala och Sturup

15 Ett ca 40 meter långt sökschakt grävdes. Inga anläggningar, k-lager elleer fynd påträffades. Förslag till fortsatta åtgärder: inga ytterligare undersökningar. Område 8 Område 8 utgörs av en ca 1000 meter lång sträcka sydöst om Yddingesjön och intill den västra kanten av Fortunaskogen. Ledningen kommer här att grävas ner inom områden som under stenålder utgjordes av sjöbotten eller strandnära områden. I dag utgörs dessa av ängsmarker och betesmarker. Utmed sin väg längs skogen västra kant passerar ledningen också över två små uddar som skjutit ut i den forna sjön. Ett 30-tal mesolitiska boplatser är sedan länge kända runt sjön. Ett stort flint- och stenmaterial har genom åren kunnat tillvaratas inom de torra delarna av boplatserna. I den våta strandzonen, och inom det som en gång varit sjöbotten, finns välbevarade utkastlager innehållande organiskt material i form av ben, trä m.m. I närheten av den planerade ledningssträckan finns tre kända boplatser, Hyby 21:1, 23:1 och 61:1. Hyby 21:1 ligger väster om ledningssträckan på svag förhöjning i flack hagmark vid den forna sjön. Den uppskattade boplatsytan är ca 90x60 meter stor och ytkarterades Hyby 23:1 ligger också väster om ledningssträckan på en liten udde som sticker ut i den forna sjön. Ledningen kommer att skära över udden omedelbart öster boplatsen, som i fornlämningsregistret uppges vara ca 130x30 meter stor. Lunds universitets Historiska Museum genomförde en arkeologisk undersökning av delar av boplatsen år 1990, varvid ett stort flintsten- och benmaterial kunde tas tillvara. Resultaten finns publicerade i Karsten. P. Dansarna från Bökeberg. Riksantikvarieämbetet Arkeologiska Undersökningar Skrifter Hyby 61:1 ligger i skogsmark öster om ledningssträckan, på en brant höjd intill den gamla sjön. Boplatsområdet beräknas vara 150x40 meter stort. Slagen flinta har påträffats inom området. Totalt grävdes 16 sökschakt med en sammanlagd längd av 529 meter inom område 8. Under förnan var matjorden bitvis mycket tunn. I några av schakten, vilka gränsar ut mot den gamla sjön, förekom kärrtorv direkt under förnan (schakt 224 och 229). Alven varierade mellan fin sand och lera, bitvis mycket stenbunden. Inte i något schakt påträffades förhistoriska anläggningar, k-lager eller fynd. Inte heller kärrtorven innehöll några fynd. Förslag till fortsatta åtgärder: Inga ytterligare undersökningar. Vattenledning från Nevishög till Svedala och Sturup 15

16 16 Vattenledning från Nevishög till Svedala och Sturup Nygård Bökeberg Ljunghus Norrskog Bruksgården Fortunaskogen Tällinganäbbet S217 S218 S219 S220 S221 S222 S223 S224 S225 S226 S227 S228 S229 S230 S231 S232 S233 S234 S216 Svedala87:1 Hyby 21:1 Hyby 61:1 Hyby 23:1 Svedala1:1 Svedala43:1 AU2 område Schakt Registrerad fornlämning, yta Registrerad fornlämning, punkt Fig. 7. Utredningsområdets sydvästra del med grävda schakt inom AU 2 områdena 7, 8 och 9.

17 Område 9 Området ligger i åkermark på ett flackt krön med våtmarker åt väster, vilka i äldre tider haft kontakt med Yddingesjön. Ledningen skär över en stenåldersboplats registrerad som Svedala 87:1. Boplatsens utsträckning är oklar, men har uppskattats till ca 150x50 meter. Vid jordbruksarbete har ett flertal flintföremål tillvaratagits, bl. a. slipade flintyxor, vilket tyder på en datering till yngre stenålder. Ett ca 100 meter långt schakt grävdes tvärs över boplatsen utan att några anläggningar, k-lager eller fynd påträffades (schakt 233). Ytterligare ett ca 100 meter långt schakt grävdes strax söder om fornlämningen (schakt 234). Inte heller här fanns några spår efter fornlämningen. Förslag till fortsatta åtgärder: Inga ytterligare undersökningar. Slutsatser Den planerade vattenledningen kommer att grävas ner i ett landskap med mycket varierad topografi. Utmed, och i närheten av ledningen, finns flera fornlämningar, vilka dock i många fall endast konstaterats i samband med Riksantikvarieämbetets fornminnesinventering, då slagen flinta påträffats i marken. Kring Yddingesjön finns flera boplatser från jägarstenålder, varav några varit föremål för arkeologiska undersökningar. Många av boplatserna kring sjön kan förväntas bestå av små lokaler som endast upptagit en begränsad yta. Vid sökschaktgrävningen under utredningen steg 2 påträffades inga fornlämningar inom något av de nio områden som undersöktes. Vattenledning från Nevishög till Svedala och Sturup 17

18 Referenser Jacobsson, B Överföringsledning från Nevishög till Svedala och Sturup. Arkeologisk utredning steg 1. UV Syd Rapport 2009:24. Karsten, P Dansarna från Bökeberg. Om jakt, ritualer och inlandsbosättning vid jägarstenålderns slut. Riksantikvarieämbetet Arkeologiska undersökningar Skrifter 37. Malmö. Administrativa uppgifter Riksantikvarieämbetets dnr: Länsstyrelsens dnr och datum för beslutet: , Projektnummer: Undersökningstid: 2 16 november Projektgrupp: Bengt Jacobsson och Bo Knarrström Underkonsulter: Sydschakt ekonomiska förening (grävmaskin) Exploateringssträcka: Område 1-9 (ca löpmeter). Undersökt sträcka: löpmeter. Läge: Eko. karta, blad 2C3h Klågerup, 2C2i Holmeja och 2C1h Svedala. Koordinatsystem: RT 90 2,5 gon väst. Koordinater för undersökningsytans sydvästra hörn: x 6157,0 y 1338,0. Digitalt dokumentationsmaterial förvaras hos UV Syd i Lund. Intrasisprojekt S Fynd: Inga fynd. Kostnader arkeologi AU 2 Beslutande kostnader enligt taxa Projektledn./adm: :- Fältarbete: :- Manus/bildproduktion: :- Red. layout o prod: :- Delsumma: :- Resor och omkostnader: Resor :- Externt utförda analyser: :- Bodkostnad: :- Gräv- o schaktkostnad: :- Mätinstrument: :- Rapportframst: :- 18 Vattenledning från Nevishög till Svedala och Sturup

19 Summa beslutade kostnader: :- Faktiska kostnader enligt taxa Projektledn./adm: :- Fältarbete: :- Manus/bildproduktion: :- Red. layout o prod: :- Delsumma: :- Resor och omkostnader Resor: 3 981:- Externt utförda analyser: - Bodkostnad: 3 794:- Gräv o schaktkostnad: :- Mätinstrument: 6 000:- Rapportframst: 2 000:- Summa faktiska kostnader: :- Vattenledning från Nevishög till Svedala och Sturup 19
