Lågenergihus i Västerås

Transkript

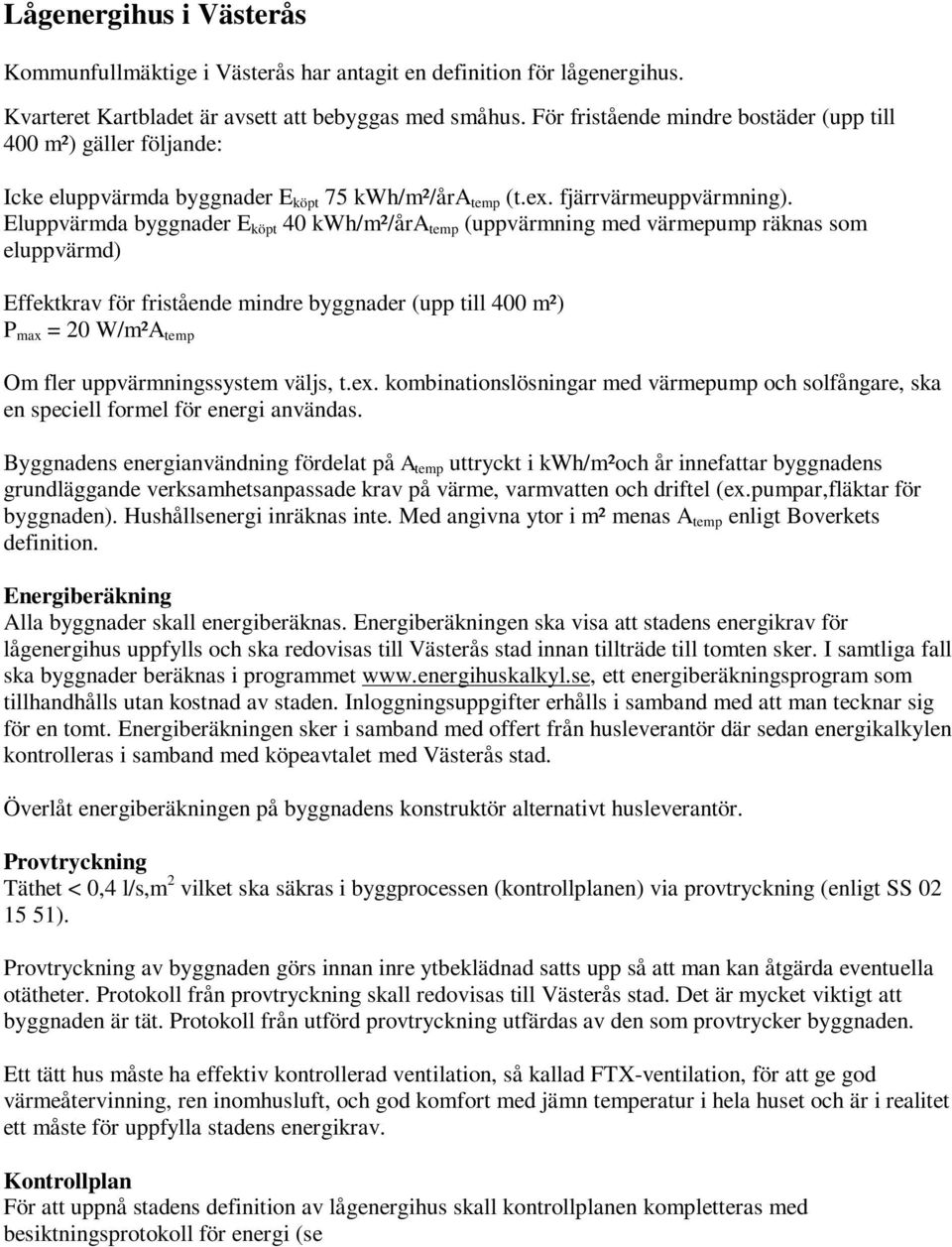

1 Lågenergihus i Västerås Kommunfullmäktige i Västerås har antagit en definition för lågenergihus. Kvarteret Kartbladet är avsett att bebyggas med småhus. För fristående mindre bostäder (upp till 400 m²) gäller följande: Icke eluppvärmda byggnader E köpt 75 kwh/m²/åra temp (t.ex. fjärrvärmeuppvärmning). Eluppvärmda byggnader E köpt 40 kwh/m²/åra temp (uppvärmning med värmepump räknas som eluppvärmd) Effektkrav för fristående mindre byggnader (upp till 400 m²) P max = 20 W/m²A temp Om fler uppvärmningssystem väljs, t.ex. kombinationslösningar med värmepump och solfångare, ska en speciell formel för energi användas. Byggnadens energianvändning fördelat på A temp uttryckt i kwh/m²och år innefattar byggnadens grundläggande verksamhetsanpassade krav på värme, varmvatten och driftel (ex.pumpar,fläktar för byggnaden). Hushållsenergi inräknas inte. Med angivna ytor i m² menas A temp enligt Boverkets definition. Energiberäkning Alla byggnader skall energiberäknas. Energiberäkningen ska visa att stadens energikrav för lågenergihus uppfylls och ska redovisas till Västerås stad innan tillträde till tomten sker. I samtliga fall ska byggnader beräknas i programmet ett energiberäkningsprogram som tillhandhålls utan kostnad av staden. Inloggningsuppgifter erhålls i samband med att man tecknar sig för en tomt. Energiberäkningen sker i samband med offert från husleverantör där sedan energikalkylen kontrolleras i samband med köpeavtalet med Västerås stad. Överlåt energiberäkningen på byggnadens konstruktör alternativt husleverantör. Provtryckning Täthet < 0,4 l/s,m 2 vilket ska säkras i byggprocessen (kontrollplanen) via provtryckning (enligt SS ). Provtryckning av byggnaden görs innan inre ytbeklädnad satts upp så att man kan åtgärda eventuella otätheter. Protokoll från provtryckning skall redovisas till Västerås stad. Det är mycket viktigt att byggnaden är tät. Protokoll från utförd provtryckning utfärdas av den som provtrycker byggnaden. Ett tätt hus måste ha effektiv kontrollerad ventilation, så kallad FTX-ventilation, för att ge god värmeåtervinning, ren inomhusluft, och god komfort med jämn temperatur i hela huset och är i realitet ett måste för uppfylla stadens energikrav. Kontrollplan För att uppnå stadens definition av lågenergihus skall kontrollplanen kompletteras med besiktningsprotokoll för energi (se Besiktningsprotokoll energi ).

2 Rekommendationer för småhusbyggnader Ljud från ventilationssystem eller andra värmeinstallationer skall klara minst ljudklass B i sovrum (enligt SS ). Varmvattenblandare ska vara energieffektiva 1. Fast installerad belysning i bostaden ska vara A-klassad (dvs. ej glödlampor eller halogen) med undantag av spiskåpa och badrumsskåp med inbyggda armaturer (vissa leverantörer har LED-belysning). Fast installerad utebelysning på huvudbyggnad ska vara max 25 W/bostad. Lämplig teknik för styrning av belysningstiden bör övervägas. Vitvaror för matförvaring ska vara minst klass A+, tvättmaskiner A-klassade och torksystem med torktumlare minst klass B. Rum försedd med avfuktare är ett alternativ. Eventuell handdukstorkare ska ha timer- eller tidsstyrning. Eventuellt komfortvärmesystem i golv ska ha en låg tidskonstant, dvs. övertemperaturen i golvet ska sjunka med mer än 63% jämfört med omgivande temperatur inom 1,5 timmar, samt vara tidsstyrd med valfri inställning av på- och avstängningstider. Om huvudsaklig uppvärmning baseras på biobränsle, skall lämplig och skyddad plats finnas för bränslelager och tillgängligt för extern leverantör. Pump för värmecirkulationssystem bör vara av energiklass A. Varmvattenberedare eller ackumulatortank bör inte ha större stilleståndsförluster än 100 W. Diskmaskiner och tvättmaskiner bör om möjligt anslutas till varmvatten(fjärrvärme värmedrivna vitvaror). Välj lätta snabbreglerade värmesystem (tidskonstant < 3h) för golvvärme, annars ska ökade reglerförluster beaktas. Mätuppföljning Energianvändningen under ett år följs upp och kompletteras med en mätuppföljning under första vinterperioden (nov-feb) för att se hur energieffektivt huset verkligen är. För att mätuppföljning ska kunna ske måste utrustning mätinstallationer finnas. Mätinstallationer per byggnad för fjärrvärmda småhus: Huvudmätare fjärrvärme. Varmvattenmätare Elmätare för fastigheten. Mätinstallationer per byggnad för elvärmda småhus: Varmvattenmätare Debiteringsmätare Undermätare för värmepump Undermätare för eventuella elvärmare 1 Med energieffektiva menas blandare av engreppstyp med a) en inbyggd flödesbegränsande funktion, där användaren genom en spärr- eller en motfjädrande funktion kan påverka önskat flöde utöver normalflöde. b) en inbyggd temperaturbegränsande funktion, där användaren genom en spärr- eller en motfjädrande funktion kan påverka önskad temperatur utöver komforttemperatur, alternativt att armaturen har ett kallt mittläge. c) därutöver ska duschblandare ha en termostatfunktion

3 Redovisas till Västerås stad (sammanfattning) Energiberäkning rapportutskrift från Provtryckningsprotokoll Besiktningsprotokoll energi Resultat från genomförd energideklaration Frågor om lågenergihus Frågor kan ställas till

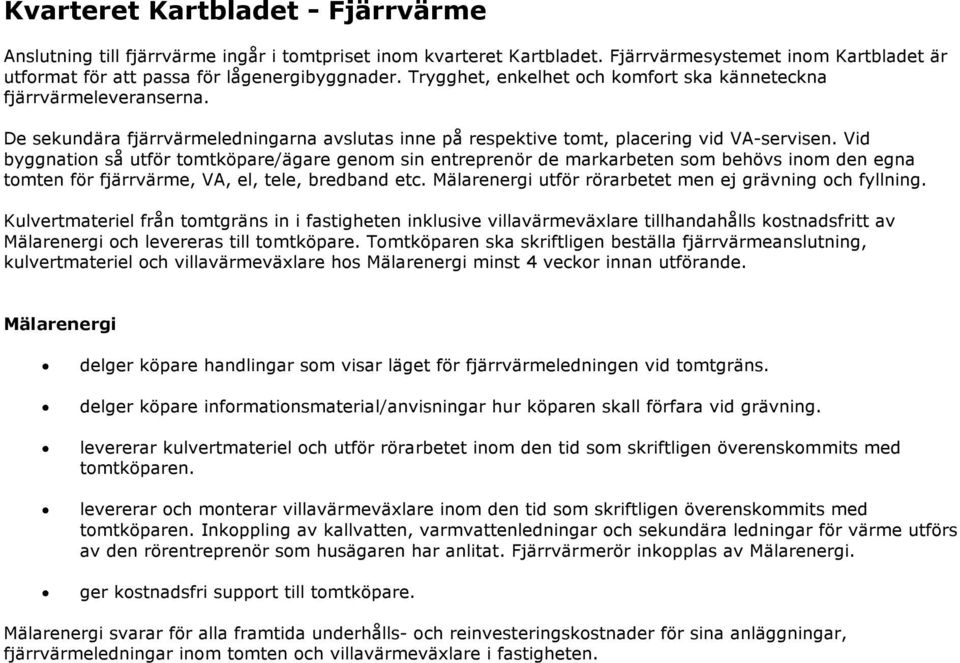

4 Kvarteret Kartbladet - Fjärrvärme Anslutning till fjärrvärme ingår i tomtpriset inom kvarteret Kartbladet. Fjärrvärmesystemet inom Kartbladet är utformat för att passa för lågenergibyggnader. Trygghet, enkelhet och komfort ska känneteckna fjärrvärmeleveranserna. De sekundära fjärrvärmeledningarna avslutas inne på respektive tomt, placering vid VA-servisen. Vid byggnation så utför tomtköpare/ägare genom sin entreprenör de markarbeten som behövs inom den egna tomten för fjärrvärme, VA, el, tele, bredband etc. Mälarenergi utför rörarbetet men ej grävning och fyllning. Kulvertmateriel från tomtgräns in i fastigheten inklusive villavärmeväxlare tillhandahålls kostnadsfritt av Mälarenergi och levereras till tomtköpare. Tomtköparen ska skriftligen beställa fjärrvärmeanslutning, kulvertmateriel och villavärmeväxlare hos Mälarenergi minst 4 veckor innan utförande. Mälarenergi delger köpare handlingar som visar läget för fjärrvärmeledningen vid tomtgräns. delger köpare informationsmaterial/anvisningar hur köparen skall förfara vid grävning. levererar kulvertmateriel och utför rörarbetet inom den tid som skriftligen överenskommits med tomtköparen. levererar och monterar villavärmeväxlare inom den tid som skriftligen överenskommits med tomtköparen. Inkoppling av kallvatten, varmvattenledningar och sekundära ledningar för värme utförs av den rörentreprenör som husägaren har anlitat. Fjärrvärmerör inkopplas av Mälarenergi. ger kostnadsfri support till tomtköpare. Mälarenergi svarar för alla framtida underhålls- och reinvesteringskostnader för sina anläggningar, fjärrvärmeledningar inom tomten och villavärmeväxlare i fastigheten.

5 Kvarteret Kartbladet Systemuppbyggnad för fjärrvärme Mälarenergi tillhandahåller och levererar material till kulvert inom tomt. Mälarenergi utför rörarbetet men ej grävning och fyllning. Mälarenergi tillhandahåller villavärmeväxlare Lågtemperatur fjärrvärme Primär fjärrvärme Lågtemperatur fjärrvärme, inom tomt Tomtägare ansvarar för grävning inom tomtgräns Besiktningsprotokoll - energi program för egenkontroll Ange med kryss de delar som ska ingå Ansvarig för uppgifterna (t.ex besiktningsman eller kvalitetsansvarig, namn + företag):.. Telefon:.. Datum för lämnade uppgifter:. 1. Funktionskrav Täthet Värde vid övertryck: l/s,m2, vid 50 Pa Värde vid undertryck: l/s,m2, vid 50 Pa Krav: < 0,4 l/s,m2 (< 0,3 för passivhus). Provtryckning ( enligt SS ). Värdet avser genomsnittligt läckageflöde för byggnaden. Erhållet mätvärde för undertryck, ska ha redovisats på reviderad indatamall för effektkalkylen. Täthetsprovning genomförs först efter det att eventuella installationsdragningar i ytterväggarna är klara och innan ytskiktet invändigt är monterat. Mätvärdet för läckageflöde vid undertryck ska jämföras med värde som använts i energikalkylen, se utskrift för Energihuskalkyl sid 2. Om värdena inte reviderats anges detta i kommentarerna. Ljud från ventilationssystem eller andra värmeinstallationer. Krav: skall klara minst ljudklass B i sovrum (enligt SS ). Komfortvärmesystem Tidskonstant: Timmar

6 Krav; Eventuellt komfortvärmesystem i golv ska ha en låg tidskonstant, dvs övertemperaturen i golvet (golvytan) ska sjunka med mer än 63% jämfört med omgivande temperatur (rumsluft) inom 1,5 timmar och vara tidsstyrd med valfri inställning av på- och avstängningstider. Default värde ska vara inställd på start och stopp 08.00, samt start med stopp En värmeslinga förlagd ovanpå såväl betongbjälklag och flytspackel är en acceptabel lösning för att få en kort tidskonstant. Fast installerad belysning Krav: Fast installerad belysning ska vara A-klassad (dvs ej glödlampor eller halogen). Spisfläktar och badrumsskåpsbelysning kan vara halogen men det finns tillverkare som har LED-belysning. Extern belysning (avser småhus och radhus) Krav: Fast installerad utebelysning på huvudbyggnad ska vara max 25 W/bostad. Kyl och frys, kyl/frys, disk Krav: Vitvaror för matförvaring ska vara minst klass A++, diskmaskin A+ samt ansluten till varmvattenledning Blandare för varmvatten Börkrav: Blandare för varmvatten ska vara energieffektiva. Med energieffektiva menas blandare av engreppstyp med a) en inbyggd flödesbegränsande funktion, där användaren genom en spärr- eller en motfjädrande funktion kan påverka önskat flöde utöver normalflöde. b) en inbyggd temperaturbegränsande funktion, där användaren genom en spärr- eller en motfjädrande funktion kan påverka önskad temperatur utöver komforttemperatur, alternativt att armaturen har ett kallt mittläge. c) därutöver ska duschblandare ha en termostatfunktion. Tvättmaskiner och torksystem Krav: Tvättmaskiner ska vara A+ klassade och torksystem med torktumlare ska minst ha klass B, men rum försedd med avfuktare är ett alternativ. Utrustningen kan även vara fjärrvärmekopplad, vilket innebär att tvättmaskinoch torksystem tar värme från husets värmesystemen istället för eluppvärmning. Tvätt-, diskmaskiner och torksystem Ansluten till fjärrvärmesystemet Diskmaskin : Ja, Nej Tvättmaskin: Ja, Nej Torktumlare: Ja, Nej Handdukstork Krav Eventuell handdukstorkare ska ha timer- eller tidsstyrning så att utrustningen inte är ständigt inkopplad. Annan likvärdig eller bättre styrning än timer för eventuell handdukstork kan accepteras, t.ex. fuktstyrning. Biobränslelager (biobränsleeldning i småhus, t.ex. pellets) Krav Om huvudsaklig uppvärmning baseras på biobränsle, skall lämplig och skyddad plats finnas för bränslelager och tillgängligt för extern leverantör. För pelletskamin, ska skyddad plats finnas, åtkomlig från leverantörsbil för uppställning av antingen en lastpall eller en storsäck.

7 2. Mätbestyckning Mätare för varmvatten Krav: Mätare för varmvattenanvändning ska vara installerad som möjliggör manuell volymavläsning för hela byggnaden (om central varmvattenförsörjning). Mätare för el till värmeapparater (elpanna, värmepump, elradiatorer, entrévärmare, markvärme, eleftervärmare i ventilationsaggregat etc) Krav: Se aktuell kontrollplan för byggnaden, t.ex. Undermätare för el till värmepump M vp såvida inte denna har en energimätare Undermätare för eventuella elvärmare M el, alternativt drifttidsmätare om känd eleffekt. Samtliga elvärmda apparater ska finnas listade med uppmätt effekt om de inte är försedda med elmätare. Mätning av luftflöden Krav: Mätning av luftflöden med god noggrannhet ska vara tekniskt möjligt via fasta mätuttag (BBR krav) vid aggregat, eller via kalibrerad mätare med visningsinstrument. Injusteringsprotokoll för luftflöden ska biläggas besiktningsprotokollet. Mätvärden för luftflöde ska överensstämma med bygghandlingar. Erhållna mätvärden för luftflöde ska även jämföras med värden som använts i energikalkylen, se utskrift för Energihuskalkyl sid 2. Om värdena inte reviderats anges detta i kommentarerna. Mätning av temperatur i luftflöden (om FTX-system) Krav: Leverantör av FTX-aggregat ska ha anordnat en mätpunkt för mätning av temperatur i tilluftsystemet som inte påverkas av strålningsvärme från eftervärmare, annars kan inte verkningsgrad kontrolleras. Inbyggt mätsystem för mätning av verkningsgrad är ett alternativ. Se även BBRs råd: Installationerna bör utformas på sådant sätt att injustering, provning, kontroll, tillsyn, service och utbyte lätt kan ske och att god verkningsgrad kan upprätthållas.

8 Mätning av el till fläktar och pumpar Krav: För ventilationsfläktar och pumpar ska eleffekter för fläkt respektive pump i representativ driftspunkt ha dokumenterats av leverantör/installatör. Mätning får inte inkludera el till eventuell värmepumps kompressor eller brännare vid mätningen, utan enbart värde för fläkt respektive pump. Bostadsaggregat för ventilation, separata cirkulationspumpar och undercentraler till fjärrvärme som är elanslutna med en fas bör vara stickkontaktsanslutna för att underlätta uppföljning och senare utbyten. 3. Systembeskrivning Förekomst av följande delsystem ska noteras, samt eventuella värden anges. Summa installerad eleffekt för värme och varmvatten.: W/m 2 (underlag för att bedöma om byggnaden är s.k. elvärmd enligt Boverkets definition) Komfortvärmda golv. Antal kvadratmeter: m 2 /bostad Elvärmd installerad effekt Watt/bostad, eller Vattenburen värme, Reglerprincip:. Definition: Värmen regleras utifrån golvytans temperatur och inte från byggnadens värmebehov. En vattenburen värmeslinga som är styrd av byggnadens uppvärmningsbehov, är ett golvvärmesystem. Golvvärme. Antal kvadratmeter: m 2 /bostad. Värmesystemets tidskonstant: stor (injutna värmeslingor), liten (ytförlagd värmeslinga). Värmesystemets reglering ger förluster som baseras på följande (ikryssade rutor): Värmesystemet har en stor tidskonstant. Kommentar: Ingjutna värmeslingor ger en låg reglerverkningsgrad och sannolikt vissa komfortproblem. Värmesystemet har en liten tidskonstant. Kommentar: Alternativ med allt mindre tidskonstant; ytförlagda värmeslingor, radiatorsystem, värmekonvektor i tilluftssystem. Enbart utetemperaturreglering. Kommentar: Ger mycket låg reglerverkningsgrad och stora komfortproblem. Enbart innetemperaturreglering, eller dominerande reglerfaktor. kombinerad inne- och utetemperaturreglering med innetemperatur som Angivet värde för värmesystemets reglerförluster i energikalkylen (utdata sidan 4 i Energihuskalkyl) är därmed realistiskt: Ja Nej Kommentar: Se indataanvisningar till Energihuskalkyl som vägledning. Solvärme för varmvatten. Antal kvadratmeter: m 2 /byggnad. Installerad solcellarea: m 2 /byggnad. Förberedd solcellarea: m 2 /byggnad. Kommentar: Avser area med goda förutsättningar, dvs lämplig orientering, lämplig lutning och i oskuggat läge för omgivande träd och byggnader, samt med förberedd anslutning (kanalisation). Fjärrvärme för värme och varmvatten, eller fjärrvärme enbart för varmvatten Elvärme för uppvärmning Värmepump för värme och varmvatten, eller Värmepump för enbart värme Värmekälla:. Årsmedelsverkningsgrad enligt dokumentation: COP värme + varmvatten Årsmedelsverkningsgrad enligt dokumentation: COP värmedelen Årsmedelsverkningsgrad enligt dokumentation: COP varmvattendelen Referens :. Ja, Nej. Värmepumpens inställningar finns dokumenterade och är anpassade för den aktuella byggnaden. Krav: Värmepumpens inställningsvärden ska vara anpassat till den aktuella byggnadens låga värmeeffektbehov vid dimensionerande utetemperatur samt dimensionerade flöden. Värmepumpsanläggningen ska ha tagits i drift och funktionsprovats med godkänt resultat för maximalt värmeeffektbehov. Funktionsprovningen ska vara dokumenterad enligt tidigare upprättad kontrollplan. Biobränslepanna som huvudsaklig uppvärmningskälla för värme och varmvatten.

9 (även vattenmantlad kamin). Angiven verkningsgrad: procent. Eldningskamin för pellets, eller Eldningskamin för ved. Finns tilluftsanslutning: Ja, Nej Kommentar: Tilluftsanslutning nödvändigt om eldstaden ska fungera i ett tätt hus. Elvärmare finns i FTX-aggregatet och är förenligt med bygghandling: Ja, Nej Krav: Eleftervärmare kan ingå i leverans av bostadsaggregat som standardprodukt. Den ska dock vara bortmonterad om byggnaden värms med vattenburet värmesystem (luftvärmekonvektor, radiator eller golvvärme). Är eventuell luftvärmekonvektor korrekt dimensionerat?: Ja, Nej Konvektorn ska vara dimensionerad för att minst avge byggnadens värmeeffektbehov vid dimensionerande utetemperatur (se utskrift av Energihuskalkyl sid 2 för värmeeffektbehov W/m 2 x A temp), så vida inte kompletterande värmekällor finns installerade. Köksspisventilation (kåpan) med egen imkanala utan värmeåtervinning Köksspisventilation av kolfiltertyp utan imkanal Köksspisventilation ansluten till ventilationssystemets värmeåtervinning 4. Dokumentation Erforderliga instruktioner och bruksanvisningar för energirelaterade produkter finns samlade i brukarpärm. Eventuella inställningsvärden ska vara dokumenterade.
