1 MTD OHV Series A 15 FORM NO A jqa=mêççìåíë=^âíáéåöéëéääëåü~ñí= =p~~êäêωåâéå= =déêã~åó

2

3

4

5

6 English (Original operating instructions) Français (Notice d'instructions d'origine) Deutsch (Originalbetriebsanleitung) Nederlands (Originele gebruiksaanwijzing) Italiano (Istruzioni per l'uso originali) Español (Instrucciones de funcionamiento originales) Svenska (Originalbruksanvisning) Dansk (Originale driftsvejledning) Norsk (Originale driftsanvisningen) Suomi (Alkuperäinen käyttöohjekirja) Português (Instruções de serviço originais) Ελληνικά (Αυθεντικές οδηγίες χειρισμού) Magyar (Eredeti üzemeltetési útmutató) Polski (Oryginalna instrukcja obsługi) Český (Originální návod k obsluze) Slovenský (Originálny návod na obsluhu) Româneşte (Instrucţiuni de funcţionare originale) Slovensko (Izvirno navodilo za obratovanje) Hrvatski (Originalna uputa za rad) Srpski (Originalno uputstvo za rad) Bosanski (Originalna uputa za rad) Македонски (Оригинално упатство за користење) Türkçe (Orijinal işletme kılavuzu) Русский (Оригинальная инструкция по эксплуатации) Українська (Оригіналний посібник з експлуатації) Български (Оригинално упътване за експлоатация) Eesti (Originaalkasutusjuhend) Lietuviškai (Originali naudojimo instrukcija) Latviešu valodā (Lietošanas pamācības oriģināls)

7 Bruksanvisning motor Innehållsförteckning Bruksanvisningens handhavande För din säkerhet Motorbeskrivning Driftanvisningar Underhåll Motorrengöring Förvaring Garanti Felsökning Bruksanvisningens handhavande Läs igenom bruksanvisningen noggrant innan du använder maskinen första gången och handla enligt anvisningarna. Förvara bruksanvisningen för senare användning. Låt aldrig barn eller andra personer som inte känner till bruksanvisningen använda maskinen. Denna bruksanvisning innehåller säkerhetsanvisningar som hänvisar till risker rörande motorn, hänvisar till skaderisker, visar hur skaderisken kan undvikas eller reduceras. Säkerhetsanvisningarna i denna bruksanvisningen är markerade på följande sätt: Hänvisar till omedelbart hotande fara. Om denna varning ej beaktas, uppstår risk för liv och lem. Hänvisar till en farlig situation. Om denna hänvisning ej följs kan person- eller sakskador uppstå. Betecknar hänvisningar för användning och viktig information. Uppgifter på motorhuset Bild 8 Dessa uppgifter är mycket viktiga för en senare identifiering vid reservdelsbeställning och för kundtjänsten. Fyll därför i motorns uppgifter på skylten (bild 9). För din säkerhet I fortsättningen talar vi allmänt om maskinen. Motorn kan vara inbyggd i olika maskiner.! Explosions- och brandfara! Bensin och bensinånga är ytterst lättantändliga och explosiva. Genom brand eller explosion kan det uppstå svåra förbränningar eller dödliga skador. Om du råkar få bensin på kroppen eller klädseln, tvätta genast huden och byt klädsel. Vid tankning: Stäng av motorn och låt den svalna minst två minuter innan tanklocket öppnas. Fyll endast tanken utomhus eller på ett välventilerat område. Använd endast godkända bränslebehållare. Fyll aldrig en kanister i ett fordon eller en trailer med plastpresseningar. Ställ vid fyllning alltid kanistern på marken och på avstånd från fordonet. Såvida det är möjligt ska motordrivna maskiner avlägsnas från lastbil eller trailer och ställas på marken vid tankning. Om detta ej är möjligt måste sådana maskiner tankas med kanister och inte direkt från bensinpumpen. Låt vid tankning alltid pistolmunstycket ligga an mot tankens- eller kanisterns öppning tills tankningen är klar. Använd ej arreteringsspaken för kontinuerlig påfyllning. Överfyll ej tanken. Fyll tanken upp till ca 2 cm under påfyllningsrörets öppning så att bränslet kan expandera. Håll bränslet på avstånd till gnistor, öppen eld, varningslampor och andra värme- och tändkällor. Tanka aldrig i slutna rum, eftersom det på så sätt bildas lättantändliga ångor. Rökning förbjuden. Svenska Kontrollera bränsleledningarna, tanken, tanklocket och förbindelsedelarna rörande sprickor eller otätta ställen. Byt ut dem vid behov. Se till att tändstift, avgasrör, tanklock och luftfilter är monterade före start. Försök ej starta motorn utan tändstift. Vänta tills eventuellt utspillt bränsle avdunstat innan motorn startas. Vid drift av maskiner luta aldrig motorn eller maskinen så, att bränsle kan rinna ut. Använd aldrig choken för att stanna motorn. Töm alltid tanken före transport av maskiner. Förvara aldrig bensin eller maskiner med full tank i närheten av värmesystem, ugnar, varmvattenberedare som har varningslampor eller andra tändkällor, eftersom de kan antända bensinångorna.! Explosions- och brandfara! När motorn startas uppstår gnistor. Dessa kan antända lättantändliga ångor i närheten. Detta kan leda till explosion eller brand. Starta ej motorn i närheten av defekta gasdrivna anläggningar. Använd ej starthjälp som står under tryck, eftersom deras ångor är lättantändliga.! Kvävningsrisk! Motorer frisätter kolmonoxid, en lukt- och färglös giftig gas. Inandning av kolmonoxid kan leda till yrsel, medvetslöshet och fara för livet. Starta motorn och låt den vara igång endast utomhus. Starta ej motorn och låt den inte vara igång i slutna rum, även om fönster och dörrar är öppna. 49

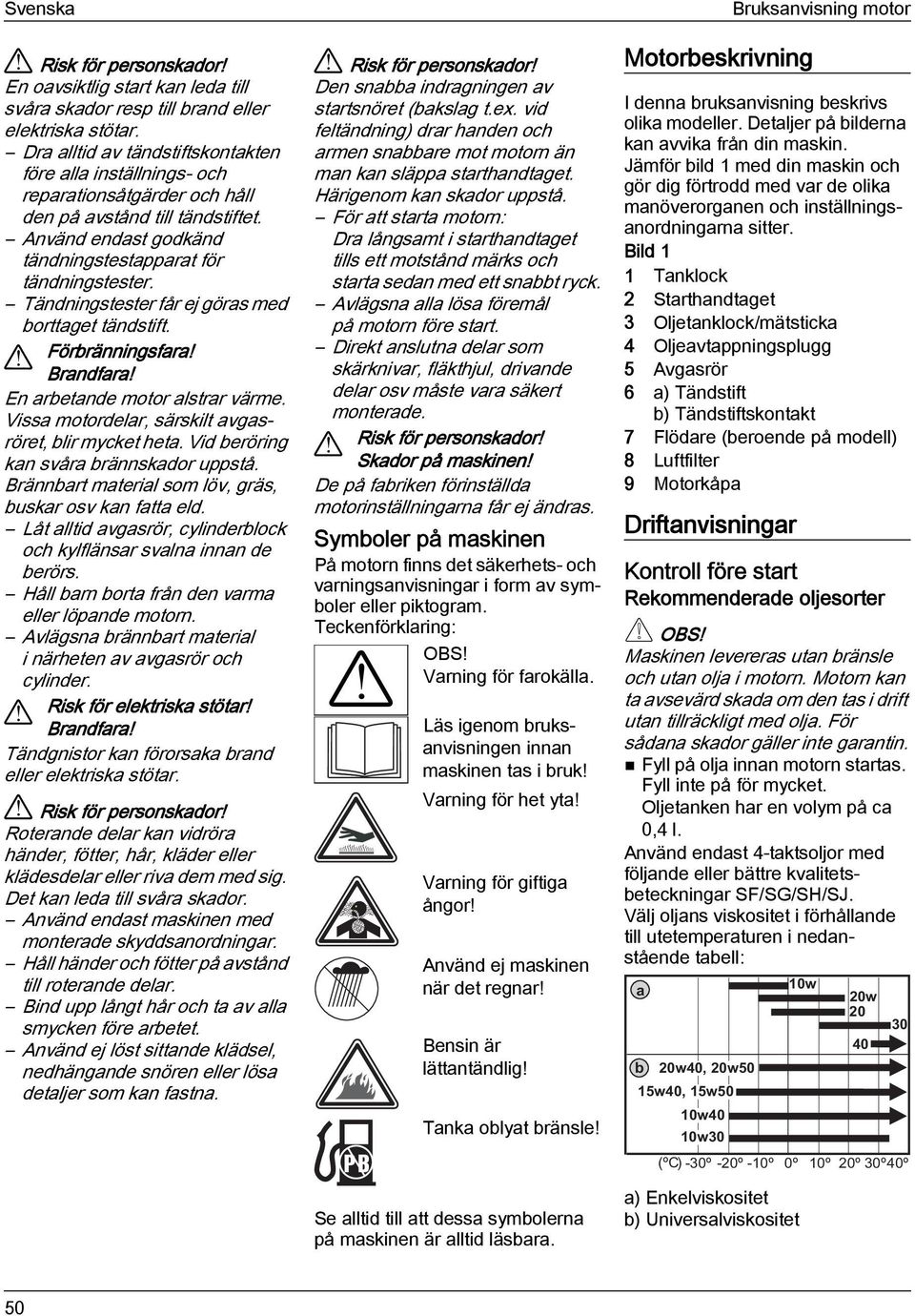

8 Svenska! Risk för personskador! En oavsiktlig start kan leda till svåra skador resp till brand eller elektriska stötar. Dra alltid av tändstiftskontakten före alla inställnings- och reparationsåtgärder och håll den på avstånd till tändstiftet. Använd endast godkänd tändningstestapparat för tändningstester. Tändningstester får ej göras med borttaget tändstift.! Förbränningsfara! Brandfara! En arbetande motor alstrar värme. Vissa motordelar, särskilt avgasröret, blir mycket heta. Vid beröring kan svåra brännskador uppstå. Brännbart material som löv, gräs, buskar osv kan fatta eld. Låt alltid avgasrör, cylinderblock och kylflänsar svalna innan de berörs. Håll barn borta från den varma eller löpande motorn. Avlägsna brännbart material i närheten av avgasrör och cylinder.! Risk för elektriska stötar! Brandfara! Tändgnistor kan förorsaka brand eller elektriska stötar.! Risk för personskador! Roterande delar kan vidröra händer, fötter, hår, kläder eller klädesdelar eller riva dem med sig. Det kan leda till svåra skador. Använd endast maskinen med monterade skyddsanordningar. Håll händer och fötter på avstånd till roterande delar. Bind upp långt hår och ta av alla smycken före arbetet. Använd ej löst sittande klädsel, nedhängande snören eller lösa detaljer som kan fastna.! Risk för personskador! Den snabba indragningen av startsnöret (bakslag t.ex. vid feltändning) drar handen och armen snabbare mot motorn än man kan släppa starthandtaget. Härigenom kan skador uppstå. För att starta motorn: Dra långsamt i starthandtaget tills ett motstånd märks och starta sedan med ett snabbt ryck. Avlägsna alla lösa föremål på motorn före start. Direkt anslutna delar som skärknivar, fläkthjul, drivande delar osv måste vara säkert monterade.! Risk för personskador! Skador på maskinen! De på fabriken förinställda motorinställningarna får ej ändras. Symboler på maskinen På motorn finns det säkerhets- och varningsanvisningar i form av symboler eller piktogram. Teckenförklaring: Varning för farokälla.! Läs igenom bruksanvisningen innan maskinen tas i bruk! Varning för het yta! Varning för giftiga ångor! Använd ej maskinen när det regnar! Bensin är lättantändlig! Tanka oblyat bränsle! Motorbeskrivning Bruksanvisning motor I denna bruksanvisning beskrivs olika modeller. Detaljer på bilderna kan avvika från din maskin. Jämför bild 1 med din maskin och gör dig förtrodd med var de olika manöverorganen och inställningsanordningarna sitter. Bild 1 1 Tanklock 2 Starthandtaget 3 Oljetanklock/mätsticka 4 Oljeavtappningsplugg 5 Avgasrör 6 a) Tändstift b) Tändstiftskontakt 7 Flödare (beroende på modell) 8 Luftfilter 9 Motorkåpa Driftanvisningar Kontroll före start Rekommenderade oljesorter Maskinen levereras utan bränsle och utan olja i motorn. Motorn kan ta avsevärd skada om den tas i drift utan tillräckligt med olja. För sådana skador gäller inte garantin. Fyll på olja innan motorn startas. Fyll inte på för mycket. Oljetanken har en volym på ca 0,4 l. Använd endast 4-taktsoljor med följande eller bättre kvalitetsbeteckningar SF/SG/SH/SJ. Välj oljans viskositet i förhållande till utetemperaturen i nedanstående tabell: a 10w 20w b 20w40, 20w50 15w40, 15w50 10w40 10w30 (ºC) -30º -20º -10º 0º 10º 20º 30º40º Se alltid till att dessa symbolerna på maskinen är alltid läsbara. a) Enkelviskositet b) Universalviskositet 50

9 Bruksanvisning motor SAE 10W-30 rekommenderas för allmän användning inom det normala temperaturområdet. Om olja med enkelviskositet används, bör en olja som är anpassad till genomsnittstemperaturen i användningsområdet väljas i tabellen. Genom användning av en mindervärdig olja eller en olja för 2-taktsmotorer kan motorn ta skada resp dess livslängd reduceras. Kontroll av oljeståndet Se vid kontroll till att maskinen står på en jämn yta med frånslagen motor. Bild 2 Skruva av oljetanklocket (1) och torka av oljestickan. För in oljestickan i påfyllningsröret, men skruva inte in den. Dra ut oljestickan och kontrollera oljenivån. Om oljenivån är för låg, fyll långsamt på olja upp till den övre markeringen max. på mätstickan. Skruva fast oljestickan innan motorn startas. Fyll ej på för mycket olja. Om det fylls på för mycket olja kan det leda till motorskador, rökutveckling, startsvårigheter, sotigt tändstift eller oljeförorenat oljefilter. Rekommenderade bränslen Under vissa omständigheter är bensin ytterst lättantändlig och explosionsfarlig. Tanka endast i välventilerad omgivning och med frånslagen motor. Rök ej och slå av alla tändkällor inom tankområdet och i närheten av bränsleförvaringsplatser. Överfyll ej bensintanken (det får ej finnas något bränsle i påfyllningsröret). Se efter tankning till att tanklocket är ordentligt stängt och säkrat. Se vid tankning till att inget bränsle spills. Utspillt bränsle och bensinångor kan antändas. Om bränsle spillts, se till att detta området torkat innan motorn startas igen. Undvik upprepad eller längre hudkontakt eller att andas in ångorna.! Risk för motorskada! Blanda inte bränsle och olja. Använd endast rent, färskt och blyfritt bränsle. Använd endast bränsle med 87 eller mer oktan. Använd inte bränsle med specifikationen E 85/E15. Lagra endast en bränslemängd som kan förbrukas inom 30 dagar. Se till att ingen smuts och inget damm eller vatten kommer in i tanken. Kontroll av bensinståndet Låt motorn svalna minst två minuter före tankning. Rengör området omkring påfyllningsröret innan tanklocket öppnas och det tankas. Fyll tanken upp till ca 2 cm under påfyllningsrörets öppning så att bränslet kan expandera. Motorstart Håll alltid händer och fötter på avstånd till rörliga delar. Använd ingen starthjälp som står under tryck. Ångorna är lättantändliga. Följ alla anvisningar i bruksanvisningen för den maskin som motorn är inbyggd i. ar: Vissa modeller har ingen choke resp ingen flödare: Motorn ställs automatiskt in på resp start. ingen gasspak: Varvtalet ställs in automatiskt. Motorn går alltid med optimalt varvtal. Svenska Bild 3 Förbereda motorn för start Vid kall motor: Ställ gasspaken (1, såvida sådan finns) på CHOKE/. eller Tryck på flödaren (7, bild 1; såvida sådan finns): vid temperatur över 10 C: tryck 1 3x Vid temperatur under 10 C: tryck 3 5x Info: Förslut lufthålet på flödarknappen med fingret när flödaren trycks. Använd flödaren igen om motorn inte startar. Vid varm motor: Ställ gasspaken (1, såvida sådan finns) på MAX/. Även vid varm motor kan det eventuellt vara nödvändigt att använda choken (såvida sådan finns) eller trycka 1 gång på flödaren (såvida sådan finns). Start med handstartanordning Ställ dig bakom maskinen, tryck säkerhetshandtaget (2, såvida sådant finns) nedåt och håll det tryckt mot stången. Dra något i starthandtaget (3) tills motstånd märks. Dra då snabbt och kraftigt för att övervinna kompressionen och för att förhindra bakslag. Upprepa startförsöket vid behov. Låt inte starthandtaget slå tillbaka mot motorn. För det långsamt tillbaka för att undvika skador på startanordningen. Start med elektrisk startanordning (beroende på modell) Skilj laddaren från nätet och maskinen. Ställ dig bakom maskinen, tryck säkerhetshandtaget (2, såvida sådant finns) nedåt och håll det tryckt mot stången. 51

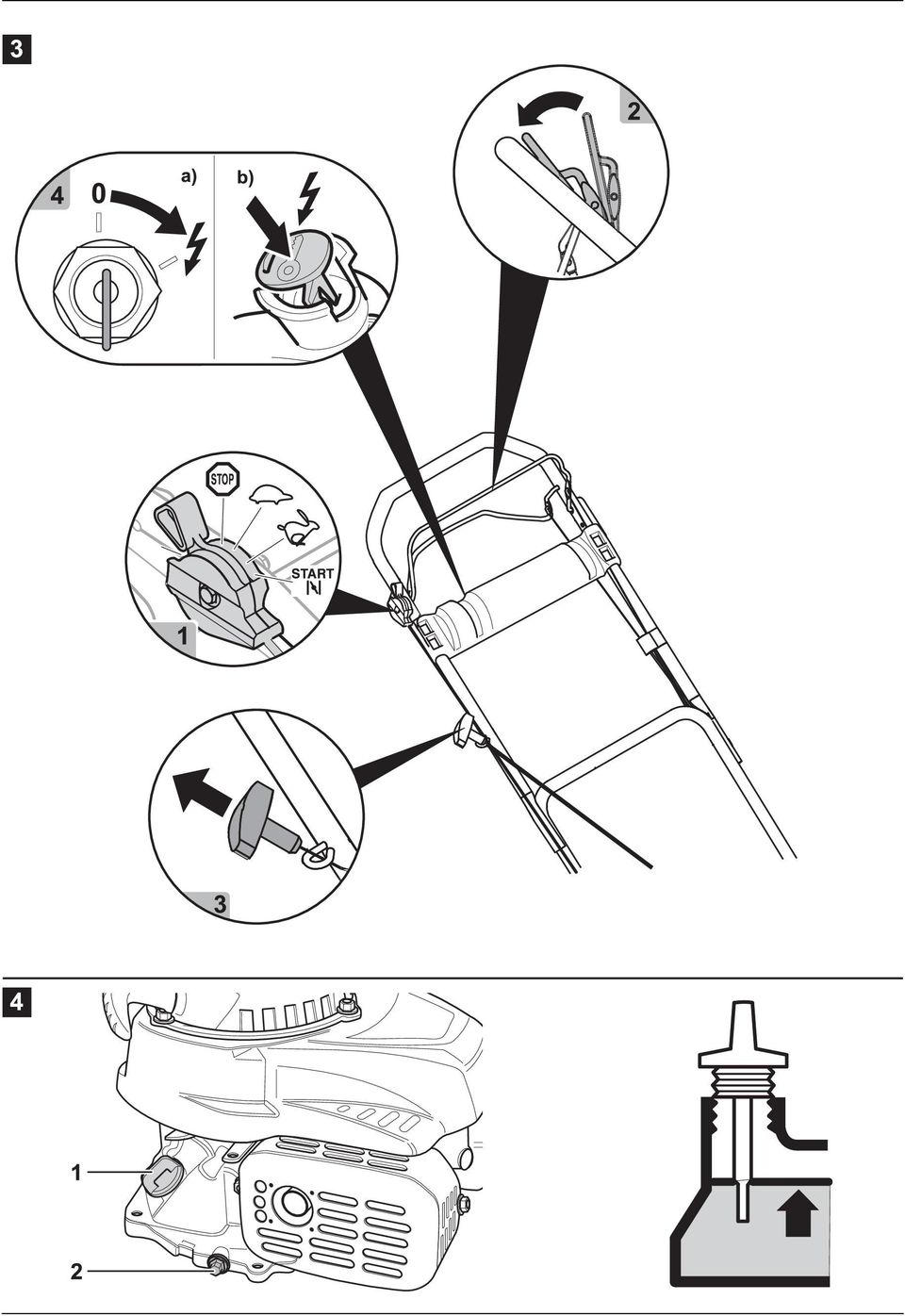

10 Svenska Vrid nyckeln på styrstången (4) tills motorn startar. Max 5 sekunder per startförsök. Vänta 20 sekunder till nästa startförsök. Efter motorstart Ställ gasspaken (såvida sådan finns) i önskat läge: = högt motorvarvtal = lågt motorvarvtal Motorstopp Bild 3 Släpp säkerhetshandtaget (såvida sådant finns). eller Ställ gasspaken (såvida sådan finns) på STOP/. Dra ut startnyckeln (såvida sådan finns) när du ställer ifrån dig eller lämnar maskinen. Underhållsschema Underhåll Stäng av motorn och låt den svalna innan alla underhålls- och rengöringsarbetar påbörjas. Dra alltid av tändstiftskontakten för att undvika oavsiktlig start. Motorn är på fabriken optimalt inställd när det gäller effekt och förbrukning. Varje ändring av dessa inställningar får endast göras genom tillverkaren eller av autoriserad personal. Om motorn måste lutas för transport, inspektion eller för att avlägsna gräs måste alltid tändstiftet vara riktat uppåt så, att inga motorskador kan uppstå genom bränsle eller olja. Reservdelar måste uppfylla tillverkarens krav. Bruksanvisning motor Använd därför endast originalreservdelar eller av tillverkaren godkända reservdelar. Låt endast fackverkstad utföra reparationer. För att upprätthålla motorns prestanda är regelbundna inspektioner och justeringar nödvändiga. Regelbunden underhåll säkerställer lång livslängd. Nödvändiga underhållsintervall och åtgärder som måste unföras framgår av nedanstående tabell. Intervallen efter drifttimmar resp övriga tidsangivelser måste beaktas. Vid drift under svåra villkor måste underhåll utföras oftare. Låt en fackverkstad kontrollera maskinen vid säsongens slut. efter de 5 första drifttimmarna före varje användning eller var 5 en gång per säsong eller var 25 timmar en gång per säsong eller var 50 timmar Underhållsåtgärder timmar Rengöring av motorkåpan Kontroll av motoroljan Byte av motorolja 1 ) Luftfilterkontroll Luftfilterunderhåll 2 ) Tändstiftskontroll Tändstiftsunderhåll Byte av bensinfilter Rengöring av avgasrörsområdet 1) Vid större belastning eller vid höga omgivningstemperaturer. 2) Rengör oftare vid dammig omgivning. en gång per säsong eller var 100 timmar 52

11 Bruksanvisning motor Oljekontroll Kontrollera oljeståndet före varje motorstart. Se till att det föreskrivna oljeståndet alltid beaktas. Se Kontroll av oljeståndet. Oljebyte Spillolja kan leda till hudcancer om den ofta och länge kommer i beröring med huden. Även om detta är mycket osannolikt om man inte dagligen hanterar spillolja, är det lämpligt att efter arbete med spillolja att så snart som möjligt tvätta händerna noggrant med tvål och vatten. Tappa av oljan när motorn fortfarande är varm men inte längre het (härvid rinner oljan ut snabbt och fullständigt). Bild 4 Ta av oljetanklocket (1). Tappa av oljan i ett lämpligt kärl genom att: öppna oljepluggen (2) eller luta maskinen åt sidan (luftfiltersidan uppåt). Låt motorn gå tills bensintanken är tom, innan maskinen lutas för att tappa av olja. Skruva i oljeavtappningspluggen (såvida den var öppnad) ordentligt igen. Fyll oljetanken med den rekommenderade oljan och kontrollera oljenivån. Fäst oljetanklocket igen. Spillolja ska alltid hanteras enligt gällande miljöskyddsbestämmelser. Det rekommenderas att spilloljan samlas upp i en tät behållare och transporteras till en insamlingsställe för spilloja. Häll den inte i soporna och häll inte heller ut den på marken. Luftfilterunderhåll Ett smutsigt luftfilter hindrar lufttillförseln till förgasaren. För att undvika förgasarens felfunktion bör luftfiltret rengöras/bytas regelbundet. I mycket dammig omgivning kan det vara nödvändigt att rengöra det oftare. Använd aldrig bensin eller lösningsmedel med låg flampunkt för att rengöra luftfiltret. Det är fara för brand eller explosion. Låt aldrig motorn gå utan luftfilter. Det kan leda till motorskada eller ökat motorslitage. Bild 5 Vrid luftfilterskyddet (1) moturs (åt vänster) och dra ut det uppåt. Ta ut filtret (3). Kontrollera filtret noggrant rörande hål eller sprickor och byt ut det vid behov. Rengör filtret i en blandning av hushållsrengöringsmedel och varmt vatten och skölj därefter av det noggrant. Eller tvätta den i ett icke antändbart lösningsmedel eller i ett lösningsmedel med en hög flampunkt. Låt därefter delen torka tillräckligt länge. Lägg delen i ren motorolja och tryck därefter ut överflödig olja. Vid den första starten därefter kommer motorn att ryka något, om det finns för mycket olja kvar i skumplastdelen. Rengör luftfilterskyddet (1) och monteringsflänsen (4). Sätt in filtret igen och sätt på luftfilterskyddet: Tryck in luftfilterskyddets hållare (2) i monteringsflänsens motsvarande öppningar (5) och vrid medurs (åt höger) till stoppet. Kontrollera att luftfilterskyddet är riktigt monterat! Svenska Tändstiftsunderhåll Låt motorn svalna. Tändningstester får ej göras med borttaget tändstift. Försök aldrig att starta motorn utan tändstift. För att motorn ska fungera riktigt, måste tändstiftets elektrodavstånd vara riktigt inställt och elektroderna inte nedsmutsade. Bild 6 Dra av tändstiftskontakten (1) och skruva ut tändstiftet (2) med en tändstiftsnyckel. Kontrollera tändstiftet visuellt. Byt tändstift om det är tydligt slitet eller om isolatorn är skadad. Rengör tändstiftet med en stålborste om det ska användas igen. Mät elektrodavståndet med ett slitsmått. Justera vid behov avståndet genom att böja sidelektroden. Elektrodavståndet ska vara 0,70 0,80 mm (bild 7). Kontrollera att tändstiftets tätningsring är i bra skick och skruva därefter i tändstiftet för hand, för att undvika skador på gängan. Dra därefter åt tändstiftet med en tändstiftsnyckel. Dra ej åt tändstiftet för hårt. Beakta följande värden för att dra åt tändstiftet med en tändstiftsnyckel: Nytt tändstift max ½ varv. använt tändstift max ⅛ ¼ varv. Felaktigt åtdraget tändstift kan bli mycket hett och skada motorn. Motorrengöring Låt motorn svalna minst en timma före rengöring om den varit igång. Avlägsna gräs och smuts på motorn regelbundet. Rengör fingerskyddet och området omkring avgasröret. Använd härför en borste eller tryckluft. 53

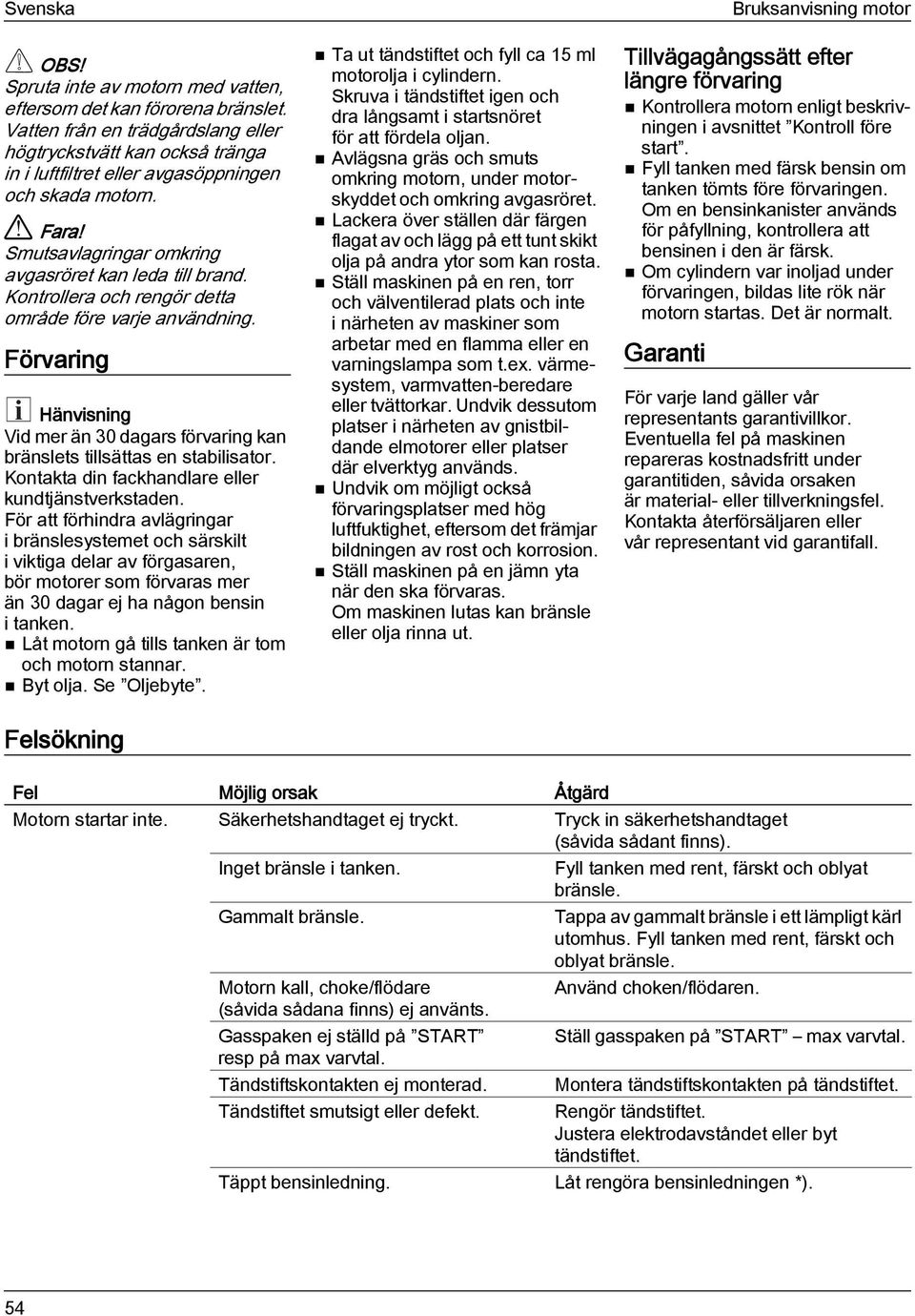

12 Svenska Spruta inte av motorn med vatten, eftersom det kan förorena bränslet. Vatten från en trädgårdslang eller högtryckstvätt kan också tränga in i luftfiltret eller avgasöppningen och skada motorn. Smutsavlagringar omkring avgasröret kan leda till brand. Kontrollera och rengör detta område före varje användning. Förvaring Vid mer än 30 dagars förvaring kan bränslets tillsättas en stabilisator. Kontakta din fackhandlare eller kundtjänstverkstaden. För att förhindra avlägringar i bränslesystemet och särskilt i viktiga delar av förgasaren, bör motorer som förvaras mer än 30 dagar ej ha någon bensin i tanken. Låt motorn gå tills tanken är tom och motorn stannar. Byt olja. Se Oljebyte. Felsökning Ta ut tändstiftet och fyll ca 15 ml motorolja i cylindern. Skruva i tändstiftet igen och dra långsamt i startsnöret för att fördela oljan. Avlägsna gräs och smuts omkring motorn, under motorskyddet och omkring avgasröret. Lackera över ställen där färgen flagat av och lägg på ett tunt skikt olja på andra ytor som kan rosta. Ställ maskinen på en ren, torr och välventilerad plats och inte i närheten av maskiner som arbetar med en flamma eller en varningslampa som t.ex. värmesystem, varmvatten-beredare eller tvättorkar. Undvik dessutom platser i närheten av gnistbildande elmotorer eller platser där elverktyg används. Undvik om möjligt också förvaringsplatser med hög luftfuktighet, eftersom det främjar bildningen av rost och korrosion. Ställ maskinen på en jämn yta när den ska förvaras. Om maskinen lutas kan bränsle eller olja rinna ut. Bruksanvisning motor Tillvägagångssätt efter längre förvaring Kontrollera motorn enligt beskrivningen i avsnittet Kontroll före start. Fyll tanken med färsk bensin om tanken tömts före förvaringen. Om en bensinkanister används för påfyllning, kontrollera att bensinen i den är färsk. Om cylindern var inoljad under förvaringen, bildas lite rök när motorn startas. Det är normalt. Garanti För varje land gäller vår representants garantivillkor. Eventuella fel på maskinen repareras kostnadsfritt under garantitiden, såvida orsaken är material- eller tillverkningsfel. Kontakta återförsäljaren eller vår representant vid garantifall. Fel Möjlig orsak Åtgärd Motorn startar inte. Säkerhetshandtaget ej tryckt. Tryck in säkerhetshandtaget (såvida sådant finns). Inget bränsle i tanken. Fyll tanken med rent, färskt och oblyat bränsle. Gammalt bränsle. Tappa av gammalt bränsle i ett lämpligt kärl utomhus. Fyll tanken med rent, färskt och oblyat bränsle. Motorn kall, choke/flödare Använd choken/flödaren. (såvida sådana finns) ej använts. Gasspaken ej ställd på START Ställ gasspaken på START max varvtal. resp på max varvtal. Tändstiftskontakten ej monterad. Montera tändstiftskontakten på tändstiftet. Tändstiftet smutsigt eller defekt. Rengör tändstiftet. Justera elektrodavståndet eller byt tändstiftet. Täppt bensinledning. Låt rengöra bensinledningen *). 54

13 Bruksanvisning motor Svenska Fel Möjlig orsak Åtgärd Motorn går ojämnt. Choken (såvida sådan finns) använts. För tillbaka choken. Tändstiftskontakten sitter löst. Sätt på tändstiftskontakten ordentligt. Gammalt bränsle. Vatten eller smuts i bränslesystemet. Luftfiltret smutsigt. Tändstiftet defekt eller elektrodavståndet för stort. Tappa av gammalt bränsle i ett lämpligt kärl utomhus. Fyll tanken med rent, färskt och oblyat bränsle. Rengör luftfiltret. Justera elektrodavståndet eller byt tändstiftet. Motorn blir för varm. För lite motorolja. Fyll vevhuset med motsvarande mängd olja. Luftflödet inskränkt. Avlägsna gräs och smuts i området omkring motorns kylflänsar och fläktkåpa. Motorn feltänder vid Elektrodavståndet för litet. högt varvtal. *) Dessa åtgärder får endast utföras i fackverkstad Ta ut tändstiftet och justera elektrodavståndet. Kontakta din närmaste förhandlare med kundtjänstavdelningen vid större reparationer än ovannämnda åtgärder. 55
