1 Föreläsning 1 DT123G - Nätverksanalys Lennart Franked Information och Kommunikationssystem (IKS) Mittuniversitetet 15 september 2015 Lennart Franked (MIUN IKS) DT123G - Nätverksanalys 15 september / 24

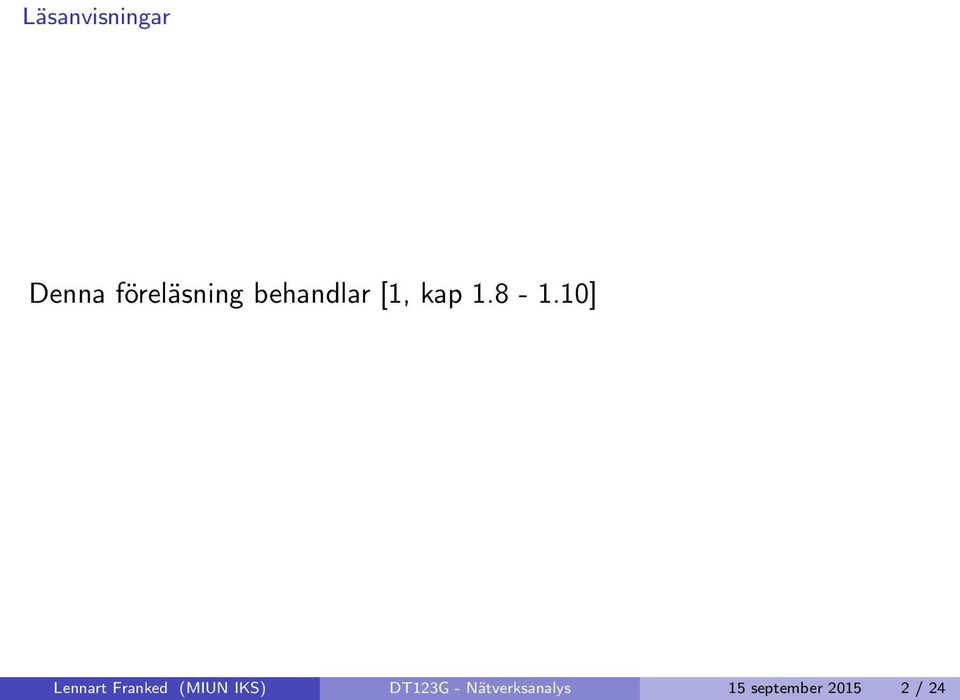

2 Läsanvisningar Denna föreläsning behandlar [1, kap ] Lennart Franked (MIUN IKS) DT123G - Nätverksanalys 15 september / 24

3 Innehåll 1 Nätverksadministration OAMP NOC Installation och Underhåll 2 Nätverksövervakning Standarder för övervakning och administration Lennart Franked (MIUN IKS) DT123G - Nätverksanalys 15 september / 24

4 OAMP [1] definierar Nätverksadministration enligt följande modell. Operations Dagliga verksamheten Administration Hantera övergripande mål, policyer och procedurer Maintenance Installera och reparera utrustning Provisioning Designa nätverk, ny teknik Lennart Franked (MIUN IKS) DT123G - Nätverksanalys 15 september / 24

5 OAMP forts. Figur: Nätverkadministration [1, fig 1.22] Lennart Franked (MIUN IKS) DT123G - Nätverksanalys 15 september / 24

6 FCAPS ISO har definierat följande tjänster för administration av nätverk enligt OSI-modellen. Fault Configurations Account management Performance Security Lennart Franked (MIUN IKS) DT123G - Nätverksanalys 15 september / 24

7 Fault FCAPS Upptäcka, isolera och få igång tjänster Åtgärda underliggande problem kan ges till I&M-gruppen Lennart Franked (MIUN IKS) DT123G - Nätverksanalys 15 september / 24

8 Configurations FCAPS Konfigurera nätverket och dess tjänster. Statisk konfiguration Aktuella konfigurationen (Running config) Planerad konfiguration Lennart Franked (MIUN IKS) DT123G - Nätverksanalys 15 september / 24

9 Accounting Management FCAPS Behandlar användandet av tjänster och resurser Skapande av rapporter och distribution till berörda parter Lennart Franked (MIUN IKS) DT123G - Nätverksanalys 15 september / 24

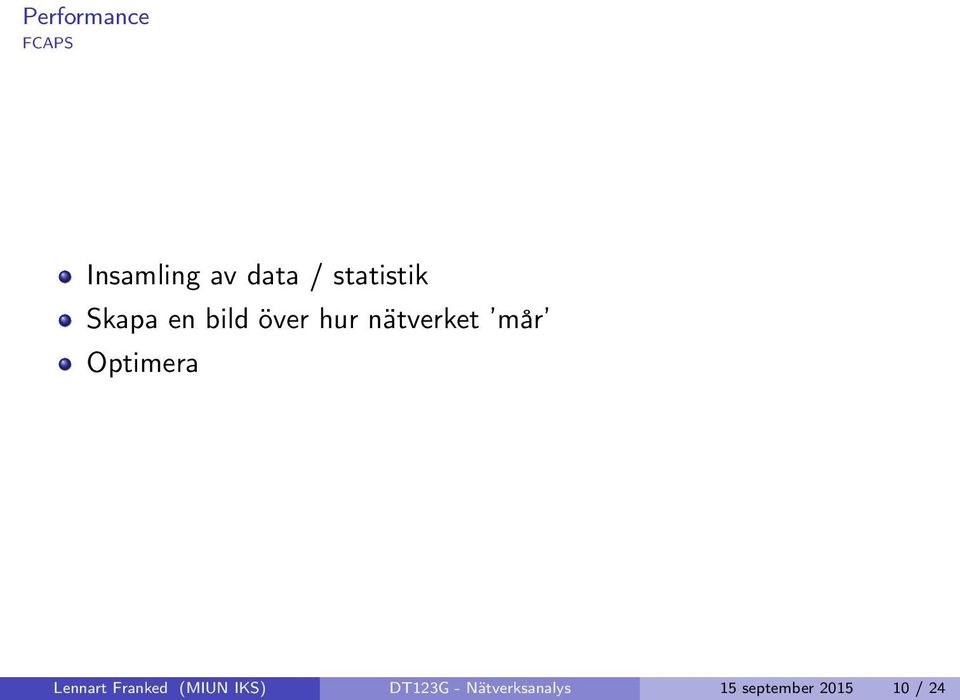

10 Performance FCAPS Insamling av data / statistik Skapa en bild över hur nätverket mår Optimera Lennart Franked (MIUN IKS) DT123G - Nätverksanalys 15 september / 24

11 Security FCAPS Tillhandahålla god säkerhet Informationssäkerhet, Nätverkssäkerhet Lennart Franked (MIUN IKS) DT123G - Nätverksanalys 15 september / 24

12 Installation och underhåll Behandlar nyinstallation och underhåll Lennart Franked (MIUN IKS) DT123G - Nätverksanalys 15 september / 24

13 Network Operations Centre NOC Installation och Underhåll Figur: Nätverksadministration [1, fig 1.23] Lennart Franked (MIUN IKS) DT123G - Nätverksanalys 15 september / 24

14 Nätverksövervakning 1 Nätverksadministration OAMP NOC Installation och Underhåll 2 Nätverksövervakning Standarder för övervakning och administration Lennart Franked (MIUN IKS) DT123G - Nätverksanalys 15 september / 24

15 Beståndsdelar Ett nätverk består utav: Noder (klienter, servrar, skrivare, routrar...), länkar, passiva (hub, repeater) och aktiva (router, switch) enheter, data. Lennart Franked (MIUN IKS) DT123G - Nätverksanalys 15 september / 24

16 Heterogent nätverk Nätverk idag är heterogena. Det finns ett otaligt antal tillverkare av nätverksenheter, flertal olika länktyper, olika protokoll och standarder, olika operativsystem, mm. Lennart Franked (MIUN IKS) DT123G - Nätverksanalys 15 september / 24

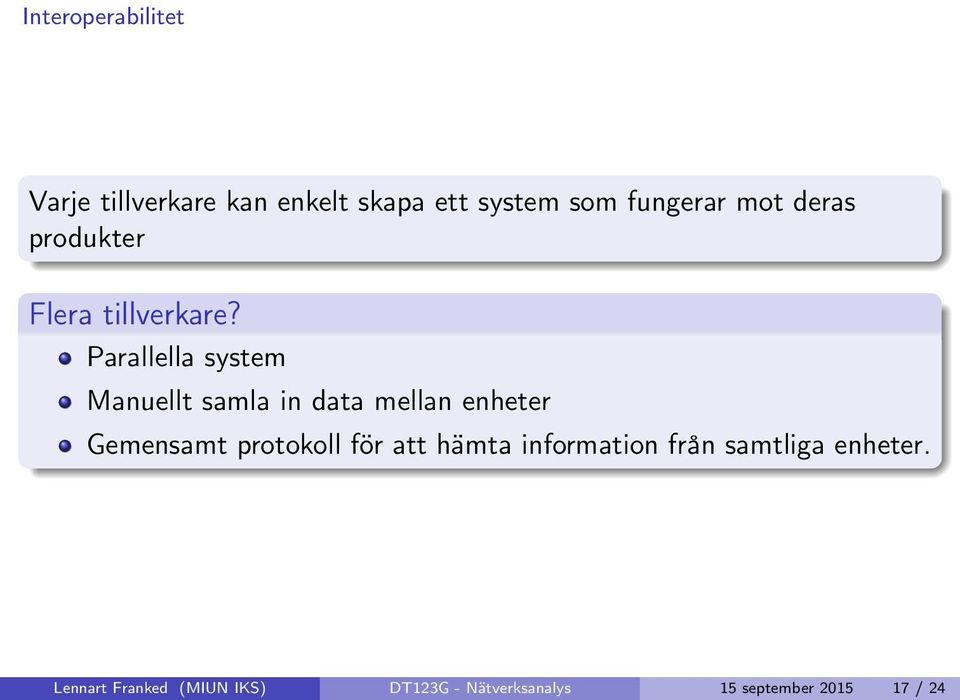

17 Interoperabilitet Varje tillverkare kan enkelt skapa ett system som fungerar mot deras produkter Flera tillverkare? Parallella system Manuellt samla in data mellan enheter Gemensamt protokoll för att hämta information från samtliga enheter. Lennart Franked (MIUN IKS) DT123G - Nätverksanalys 15 september / 24

18 Övervaka ett nätverk Standardisera övervakning Vi behöver ett sätt att standardisera övervakningsmöjligheterna i ett nätverk. Lennart Franked (MIUN IKS) DT123G - Nätverksanalys 15 september / 24

19 Standardisera nätverksövervakning Standardiserad protokollstack, Kompatibelt med de mest använda protokollen. Enkelt för tillverkare att kunna göra sina enheter kompatibla med protokollet. Lennart Franked (MIUN IKS) DT123G - Nätverksanalys 15 september / 24

20 Network Management Dumbbell Architecture NMDA Figur: [1, fig 1.24b] Lennart Franked (MIUN IKS) DT123G - Nätverksanalys 15 september / 24

21 Interoperabilitet Nätverksövervakning Nätverksövervakning NMS Vendor A Messages Services & Protocols NMS Vendor B Network Agent Network Agent Network Agent Network Agent Network Objects Network Objects Network Objects Network Objects Figur: [1, fig 1.26] Lennart Franked (MIUN IKS) DT123G - Nätverksanalys 15 september / 24

22 Diverse standarder OSI/CMIP Internet/SNMP TMN IEEE nya specialiserade standarder Web-Based Enterprise Management(WBEM) Java Management Extension XML-Based Network Management CORBA-based Network Management Lennart Franked (MIUN IKS) DT123G - Nätverksanalys 15 september / 24

23 OSI/CMIP vs. Internet/SNMP) Figur: OSI jämnfört med Internet-modellens protokoll[1, fig 1.18] Internet/SNMP Vi kommer primärt kolla på Internetmodellens SNMP-protokoll. Lennart Franked (MIUN IKS) DT123G - Nätverksanalys 15 september / 24

24 Referenser Mani. Subramanian, Timothy A. Gonsalves och N. Usha Rani. Network management : principles and practice. Noida, India: Dorling Kindersley, isbn: Lennart Franked (MIUN IKS) DT123G - Nätverksanalys 15 september / 24
