1 Monteringsanvisning Installation instruction SIMRIS BORD / TABLE GOLV / FLOOR

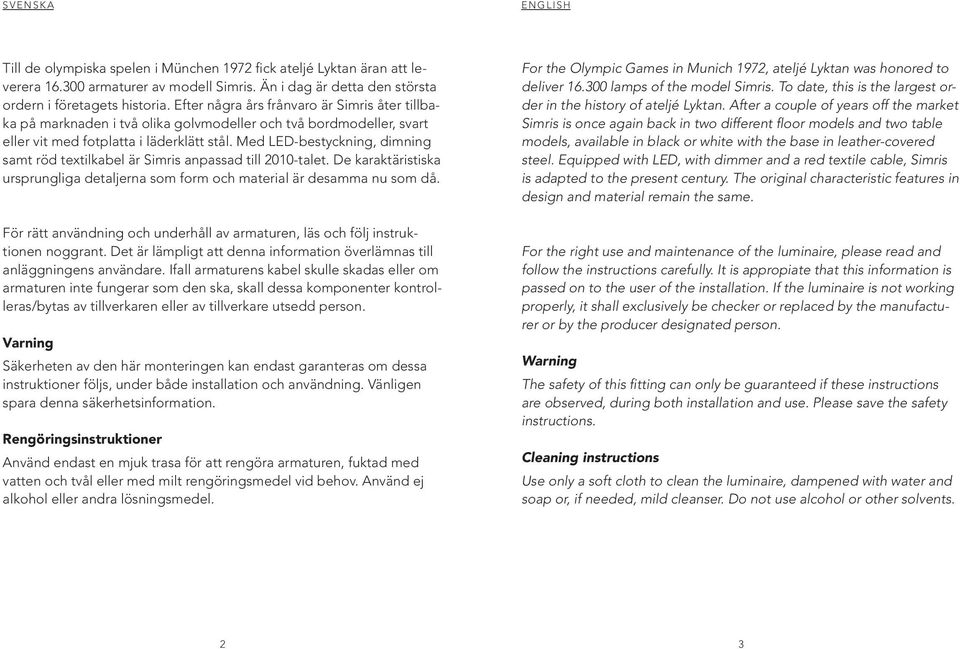

2 s v e n s k a e n g l i s h Till de olympiska spelen i München 1972 fick ateljé Lyktan äran att leverera armaturer av modell Simris. Än i dag är detta den största ordern i företagets historia. Efter några års frånvaro är Simris åter tillbaka på marknaden i två olika golvmodeller och två bordmodeller, svart eller vit med fotplatta i läderklätt stål. Med LED-bestyckning, dimning samt röd textilkabel är Simris anpassad till 2010-talet. De karaktäristiska ursprungliga detaljerna som form och material är desamma nu som då. För rätt användning och underhåll av armaturen, läs och följ instruktionen noggrant. Det är lämpligt att denna information överlämnas till anläggningens användare. Ifall armaturens kabel skulle skadas eller om armaturen inte fungerar som den ska, skall dessa komponenter kontrolleras/bytas av tillverkaren eller av tillverkare utsedd person. Varning Säkerheten av den här monteringen kan endast garanteras om dessa instruktioner följs, under både installation och användning. Vänligen spara denna säkerhetsinformation. Rengöringsinstruktioner Använd endast en mjuk trasa för att rengöra armaturen, fuktad med vatten och tvål eller med milt rengöringsmedel vid behov. Använd ej alkohol eller andra lösningsmedel. For the Olympic Games in Munich 1972, ateljé Lyktan was honored to deliver lamps of the model Simris. To date, this is the largest order in the history of ateljé Lyktan. After a couple of years off the market Simris is once again back in two different floor models and two table models, available in black or white with the base in leather-covered steel. Equipped with LED, with dimmer and a red textile cable, Simris is adapted to the present century. The original characteristic features in design and material remain the same. For the right use and maintenance of the luminaire, please read and follow the instructions carefully. It is appropiate that this information is passed on to the user of the installation. If the luminaire is not working properly, it shall exclusively be checker or replaced by the manufacturer or by the producer designated person. Warning The safety of this fitting can only be guaranteed if these instructions are observed, during both installation and use. Please save the safety instructions. Cleaning instructions Use only a soft cloth to clean the luminaire, dampened with water and soap or, if needed, mild cleanser. Do not use alcohol or other solvents. 2 3

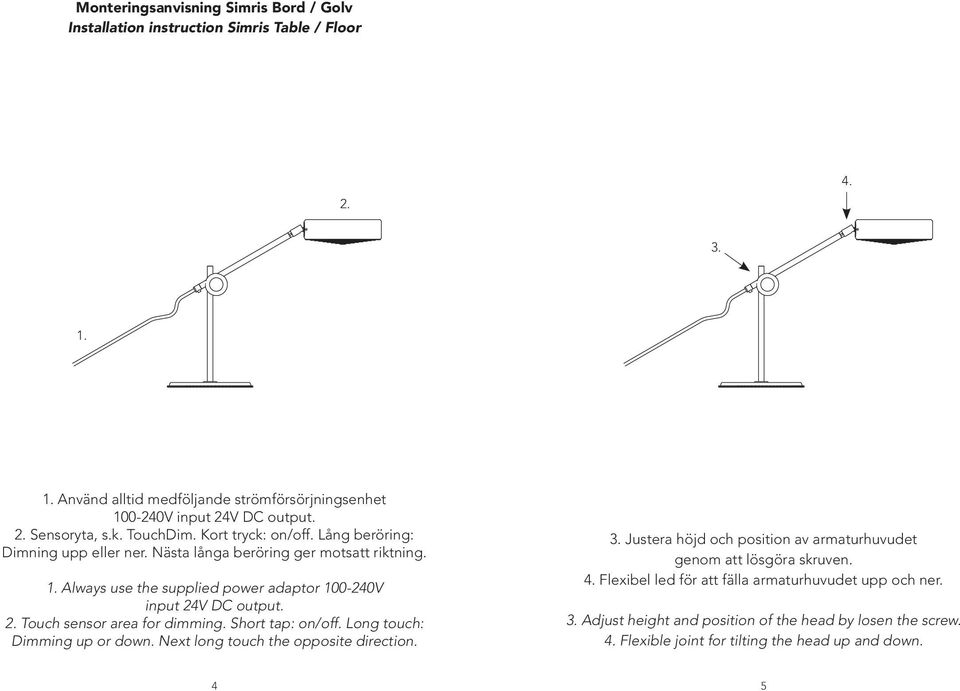

3 Monteringsanvisning Simris Bord / Golv Installation instruction Simris Table / Floor max 530 max 530 Ø200 Ø Använd alltid medföljande strömförsörjningsenhet V input 24V DC output. 2. Sensoryta, s.k. TouchDim. Kort tryck: on/off. Lång beröring: Dimning upp eller ner. Nästa långa beröring ger motsatt riktning. 1. Always use the supplied power adaptor V input 24V DC output. 2. Touch sensor area for dimming. Short tap: on/off. Long touch: Dimming up or down. Next long touch the opposite direction. 3. Justera höjd och position av armaturhuvudet genom att lösgöra skruven. 4. Flexibel led för att fälla armaturhuvudet upp och ner. 3. Adjust height and position of the head by losen the screw. 4. Flexible joint for tilting the head up and down. 4 5

4 max max 1350 Ø200 Ø270 Inklusive ljuskälla: 12W LED / 2 lm. Light source included: 12W LED / 2 lm. Inklusive ljuskälla: 12W LED / 2 lm. Light source included: 12W LED / 2 lm. 6 7

5 s v e n s k a e n g l i s h ATELJÉ LYKTAN AB EUP-INFORMATION (Energy Using Products) Ecodesign-kraven gällande lysrör och kompaktlysrör utan integrerade drivdon, urladdningslampor och för drivdon samt armaturer där den här typen av ljuskällor används. Informationsplikten gäller för lysrör med ett ljusflöde på >2000 lumen, EU-direktiv No 245/2009. Armaturer med drivdon Alla våra armaturer med HF-don uppfyller minst kraven på energieffektivitet index (EEI), enligt klass A2 för HF-std och A1 för HF-DIM. Alla våra armaturer med konventionella don uppfyller minst kraven på energieffektivitet index (EEI), enligt klass B1 eller B2. Ljuskällor Typen av ljuskälla anges med ILCOS-kod i den artikelnummerlista som finns för varje produktfamilj på vår hemsida ( Här hittar du också värden på effekt och ljusflöde, kvoten av dessa beskriver ljuskällans energieffektivitet. Sköteselinstruktioner Instruktioner för skötsel av armaturen finner du på vår hemsida (www. atelje-lyktan.se) under rubriken Support och teknisk information. Instruktioner för återvinning/demontering ateljé Lyktan är ansluten till EL-kretsen som svarar för återvinning av våra armaturer. Därför skall alla våra armaturer när de är uttjänta utan undantag lämnas till närmaste återvinningsstation. Där kommer armaturen tas om hand och demonteras av utbildad personal. För mer detaljerad information kontakta ateljé Lyktan AB på info@atelje-lyktan. se eller på telefon ATELJÉ LYKTAN AB EUP-INFORMATION (Energy Using Products) Ecodesign requirements for fluoreschent lamps without integrated ballast, for high intensity discharge lamps, and for ballasts and luminaires able to operate such lamps. Product information requirements on luminaires for fluorescent lamps with a total lumen output >2000 lumen, EU regulation No 245/2009. Luminaires with ballast All our luminaires with HF-ballast are equipped with ballasts that fulfill at least energy efficiency index (EEI) classification. A2 for HF-std and A1 for HF-DIM. All our luminaires with conventional ballast are equipped with ballasts that fulfill energy efficiency indess (EEI) classification B1 och B2. Light sources The type of light source compatible with a luminaire is shown with ILCOS and ZVEI codes in the web page ( for product information. The light source efficcacy in lm/w is shown at the web page for product information below accessories/lightsources. Instruction for maintenance These are included in the instruction for use that can be found at the web page ( for product information. Disassembly instructions These are included in the Instructions for use that can be found at the web page for product information. For more detailed information please contact ateljé Lyktan AB, info@atelje-lyktan.se or tel +46 (0)
