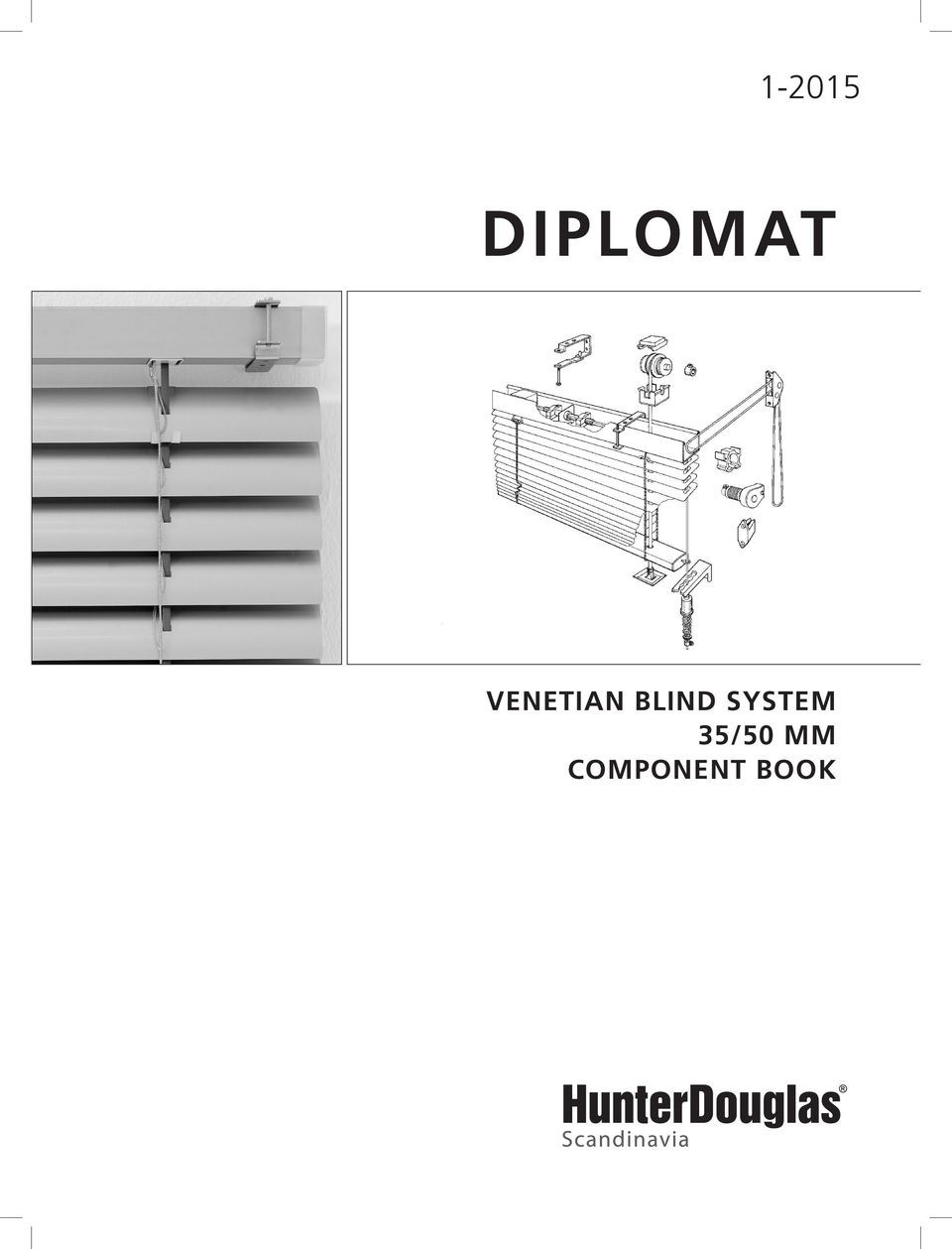

DIPLOMAT VENETIAN BLIND SYSTEM 35/50 MM COMPONENT BOOK

Storlek: px
Starta visningen från sidan:

Download "DIPLOMAT VENETIAN BLIND SYSTEM 35/50 MM COMPONENT BOOK"

Transkript

1 DIPLOMAT VENETIAN BLIND SYSTEM 35/50 MM COMPONENT BOOK

2

3 INDEX Beskrivning Description Sprängskiss Exploded view...4 Komponenter Components Handverktyg Handtools Materialkalkyl Bill of material

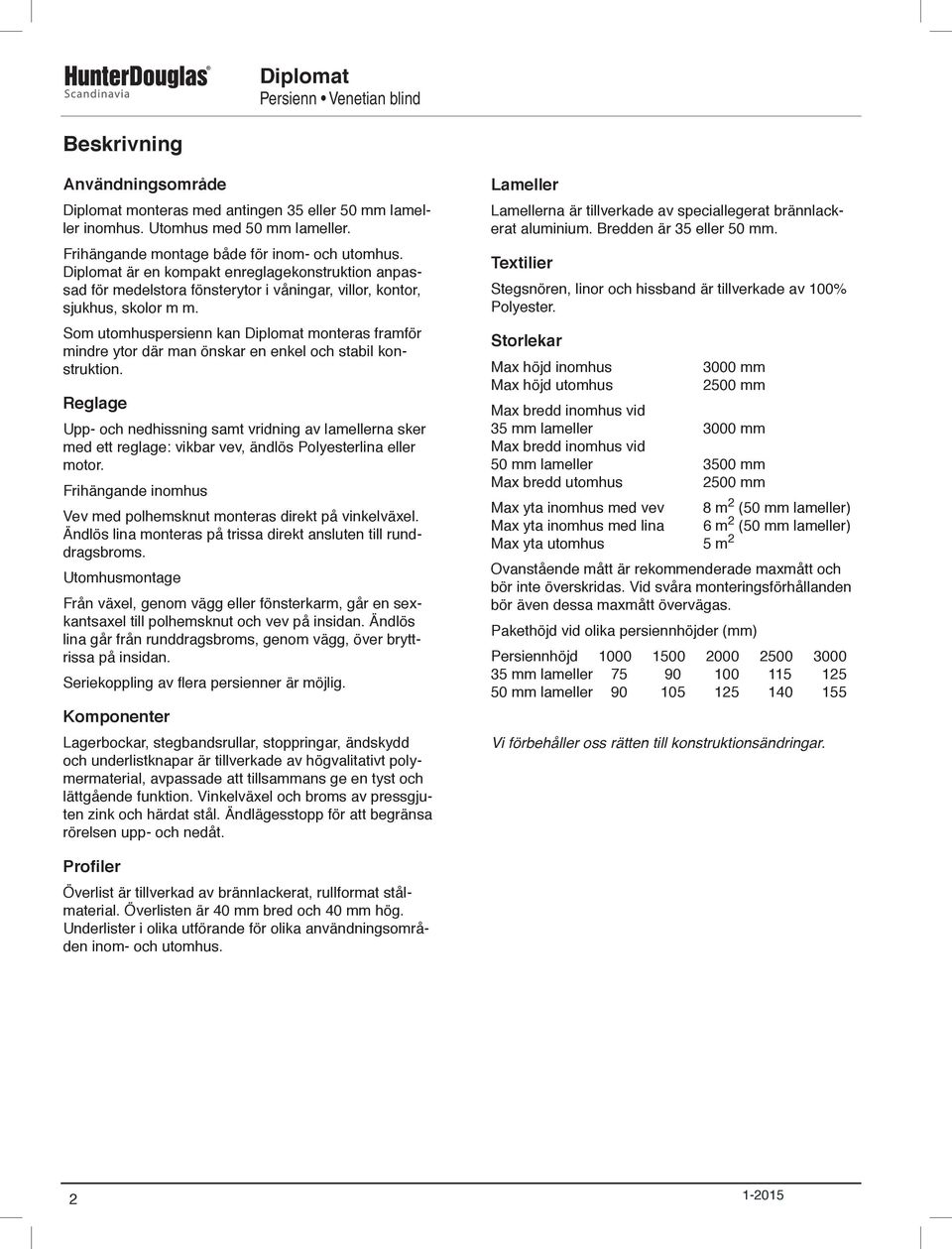

4 Beskrivning Användningsområde Diplomat monteras med antingen 35 eller 50 mm lameller inomhus. Utomhus med 50 mm lameller. Frihängande montage både för inom- och utomhus. Diplomat är en kompakt enreglagekonstruktion anpassad för medelstora fönsterytor i våningar, villor, kontor, sjukhus, skolor m m. Som utomhuspersienn kan Diplomat monteras framför mindre ytor där man önskar en enkel och stabil konstruktion. Reglage Upp- och nedhissning samt vridning av lamellerna sker med ett reglage: vikbar vev, ändlös lina eller motor. Frihängande inomhus Vev med polhemsknut monteras direkt på vinkelväxel. Ändlös lina monteras på trissa direkt ansluten till runddragsbroms. Utomhusmontage Från växel, genom vägg eller fönsterkarm, går en sexkantsaxel till polhemsknut och vev på insidan. Ändlös lina går från runddragsbroms, genom vägg, över bryttrissa på insidan. Seriekoppling av flera persienner är möjlig. Komponenter Lagerbockar, stegbandsrullar, stoppringar, ändskydd och underlistknapar är tillverkade av högvalitativt polymermaterial, avpassade att tillsammans ge en tyst och lättgående funktion. Vinkelväxel och broms av pressgjuten zink och härdat stål. Ändlägesstopp för att begränsa rörelsen upp- och nedåt. Lameller Lamellerna är tillverkade av speciallegerat brännlackerat aluminium. Bredden är 35 eller 50 mm. Textilier Stegsnören, linor och hissband är tillverkade av 100%. Storlekar Max höjd inomhus Max höjd utomhus 3000 mm 2500 mm Max bredd inomhus vid 35 mm lameller 3000 mm Max bredd inomhus vid 50 mm lameller 3500 mm Max bredd utomhus 2500 mm Max yta inomhus med vev 8 m 2 (50 mm lameller) Max yta inomhus med lina 6 m 2 (50 mm lameller) Max yta utomhus 5 m 2 Ovanstående mått är rekommenderade maxmått och bör inte överskridas. Vid svåra monteringsförhållanden bör även dessa maxmått övervägas. Pakethöjd vid olika persiennhöjder (mm) Persiennhöjd mm lameller mm lameller Vi förbehåller oss rätten till konstruktionsändringar. Profiler Överlist är tillverkad av brännlackerat, rullformat stålmaterial. Överlisten är 40 mm bred och 40 mm hög. Underlister i olika utförande för olika användningsområden inom- och utomhus

5 Description Range of application The Diplomat can be used with either 35 mm (1 3/8 ) or 50 mm (2 ) slats for internal applications. External applications with 50 mm (2 ) slats. Free-hanging internal and external applications, Diplomat is a compact mono-construction suitable for most window sizes in flats, bungalows, offices, hospitals, schools etc. As an external Venetian blind Diplomat can be installed in front of smaller windows when an easy and reliable blind is required. Control The raising, lowering and tilting are made by one control: a collapsible crank handle, endless cord or a motor. Free-hanging internal A universal coupling is attached to the gear and then operated by a crank handle. Alternatively an endless cord is mounted on a wheel attached to the gear at the end of the blind (attached to cylindrical draw brake). External application When operated by a crank handle the universal coupling is connected to the gear by a hexagonal rod running through the wall or the frame. Alternatively an endless cord goes from the gear (cylindrical draw brake) through the wall over a cord guide (a break pulley) on the inside. Several blinds in series can be installed. Components The bearing brackets, tape rolls, stop ring, end cap and the tape lock button are made of high quality plastic materials ensuring a smooth and quiet operation. Gear and brake of die-cast zinc and hardened steel. A limit stop is used in order to limit the movement up and downwards. Textiles Cord, string tape and lift tape are made of 100%. Sizes Maximum height internal 3000 mm (9 10 ) Maximum height external 2500 mm (8 2 ) Maximum width internal, 35 mm slats 3000 mm (9 10 ) Maximum width internal, 50 mm slats 3500 mm (11 6 ) Maximum width, external 2500 mm (8 2 ) Maximum area (50 mm slats) internal with crank handle Maximum area (50 mm slats) internal with cord Maximum area external 8 m 2 (86 sqft) 6 m 2 (65 sq) 5m 2 (54 sqft) The maximum measurements are recommended and should not be exceeded. If mounting conditions are difficult, even these dimensions should be reconsidered. Package sizes for different heights (mm) Height of blind mm slats mm slats Package sizes for different heights (imperial) Height of blind mm slats 3 3 ½ 4 4 ½ 5 50 mm slats 3 ½ 4 ¼ 5 5 ½ 6 Subject to changes without notice. Profiles The head rail is made of roll formed stove enameled steel.the head rail is 40 mm (1 5/8 ) wide and 40 mm (1 5/8 ) high. Different bottom rails are available for internal and external applications. Slats 35 or 50 mm widht of stove enamelled special alloy aluminium

6 Exploded view Diplomat Diplomat

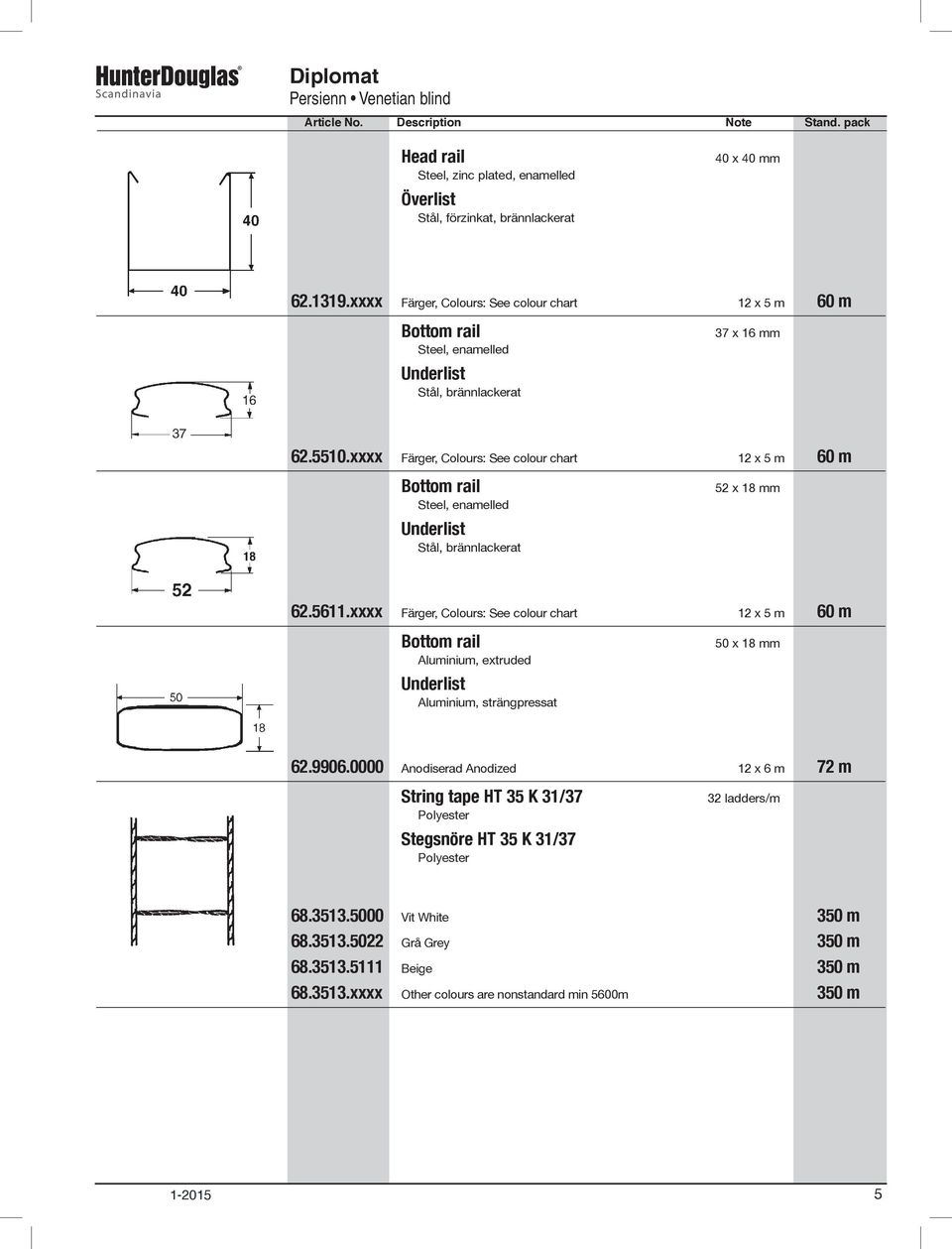

7 Head rail Steel, zinc plated, enamelled Överlist Stål, förzinkat, brännlackerat 40 x 40 mm xxxx Färger, Colours: See colour chart 12 x 5 m 60 m Bottom rail Steel, enamelled Underlist Stål, brännlackerat 37 x 16 mm xxxx Färger, Colours: See colour chart 12 x 5 m 60 m Bottom rail Steel, enamelled Underlist Stål, brännlackerat 52 x 18 mm xxxx Färger, Colours: See colour chart 12 x 5 m 60 m Bottom rail Aluminium, extruded Underlist Aluminium, strängpressat 50 x 18 mm Anodiserad Anodized 12 x 6 m 72 m String tape HT 35 K 31/37 Stegsnöre HT 35 K 31/37 32 ladders/m Vit White 350 m Grå Grey 350 m Beige 350 m xxxx Other colours are nonstandard min 5600m 350 m

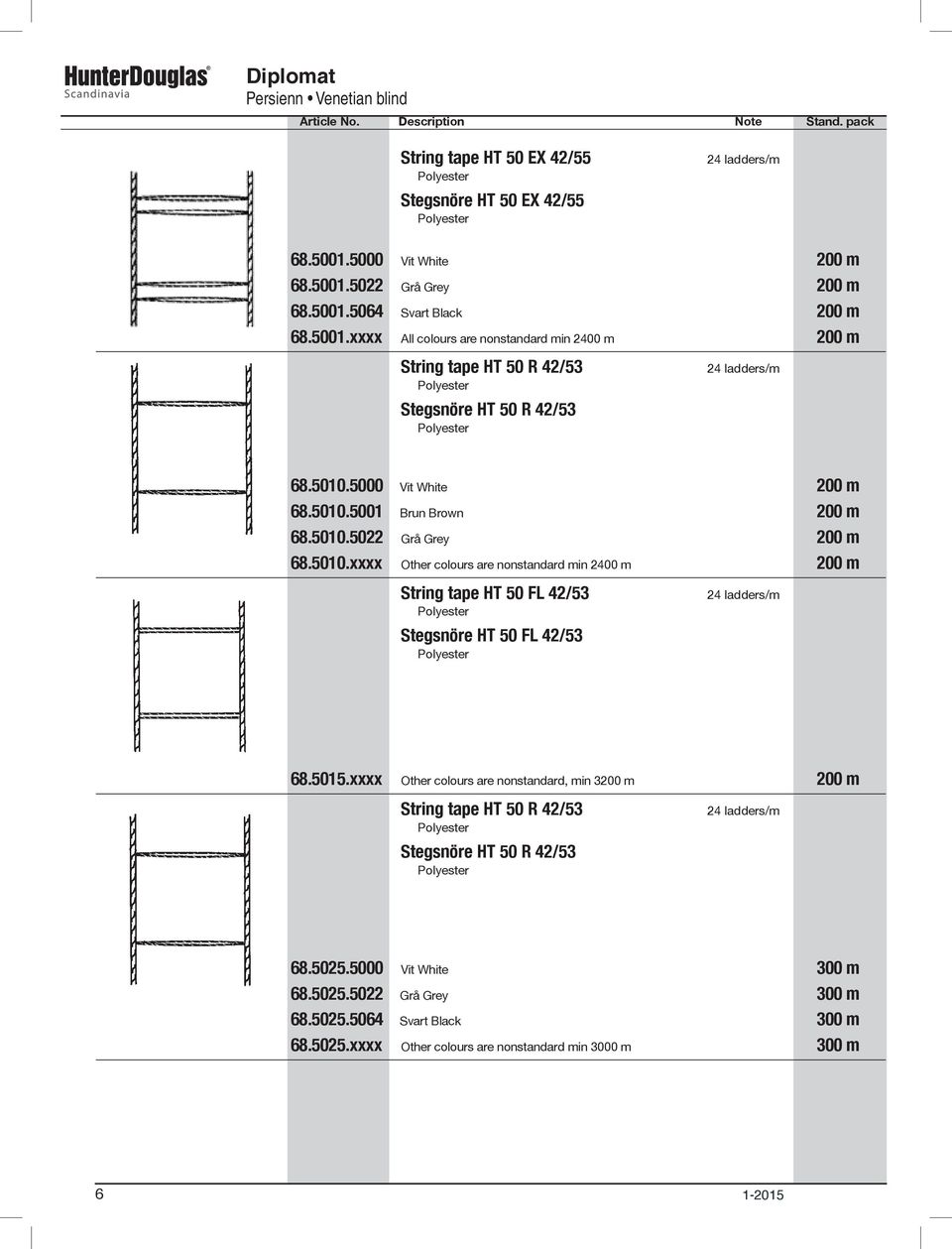

8 String tape HT 50 EX 42/55 Stegsnöre HT 50 EX 42/55 24 ladders/m Vit White 200 m Grå Grey 200 m Svart Black 200 m xxxx All colours are nonstandard min 2400 m 200 m String tape HT 50 R 42/53 Stegsnöre HT 50 R 42/53 24 ladders/m Vit White 200 m Brun Brown 200 m Grå Grey 200 m xxxx Other colours are nonstandard min 2400 m 200 m String tape HT 50 FL 42/53 Stegsnöre HT 50 FL 42/53 24 ladders/m xxxx Other colours are nonstandard, min 3200 m 200 m String tape HT 50 R 42/53 Stegsnöre HT 50 R 42/53 24 ladders/m Vit White 300 m Grå Grey 300 m Svart Black 300 m xxxx Other colours are nonstandard min 3000 m 300 m

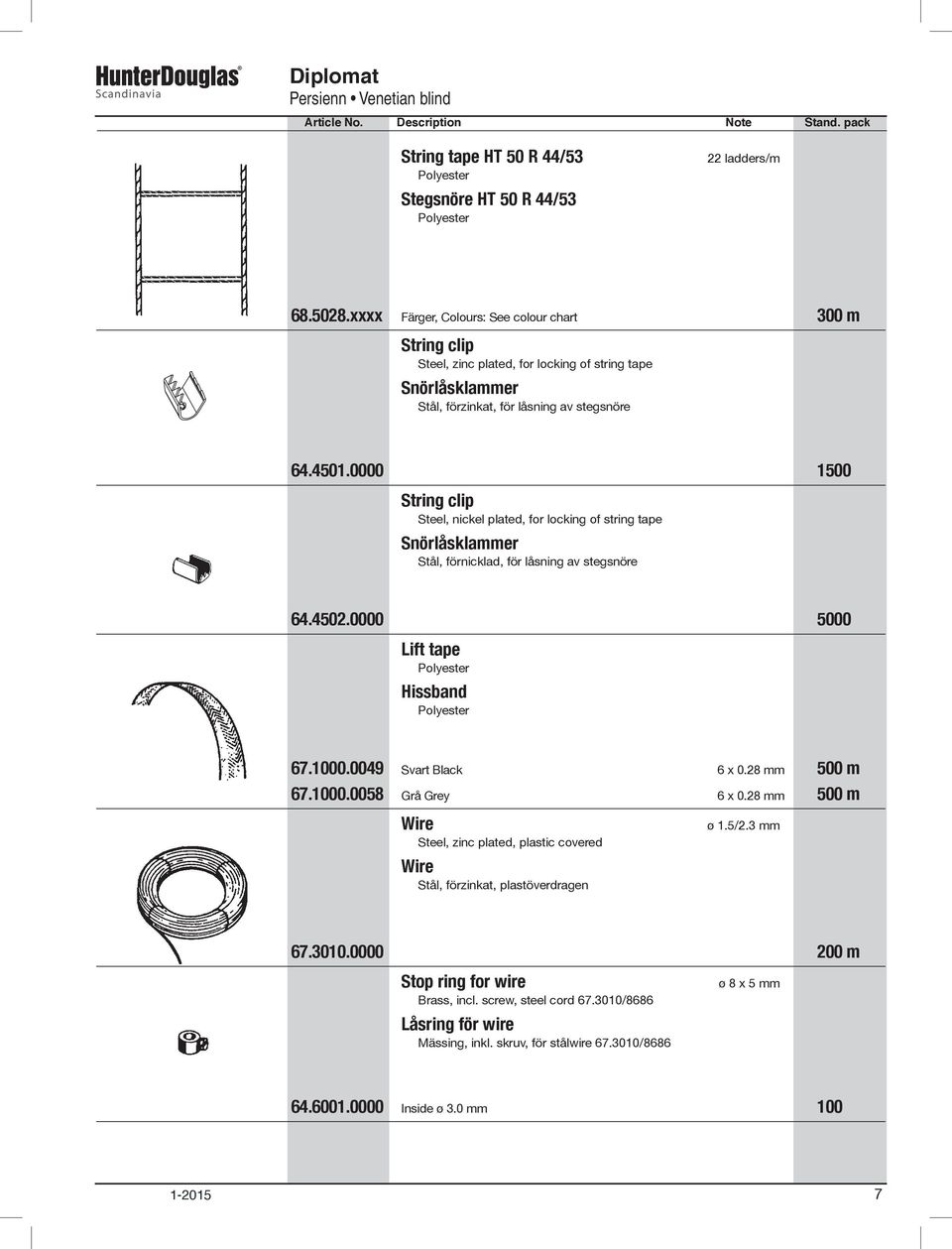

9 String tape HT 50 R 44/53 Stegsnöre HT 50 R 44/53 22 ladders/m xxxx Färger, Colours: See colour chart 300 m String clip Steel, zinc plated, for locking of string tape Snörlåsklammer Stål, förzinkat, för låsning av stegsnöre String clip Steel, nickel plated, for locking of string tape Snörlåsklammer Stål, förnicklad, för låsning av stegsnöre Lift tape Hissband Svart Black 6 x 0.28 mm 500 m Grå Grey 6 x 0.28 mm 500 m Wire Steel, zinc plated, plastic covered Wire Stål, förzinkat, plastöverdragen ø 1.5/2.3 mm m Stop ring for wire Brass, incl. screw, steel cord /8686 Låsring för wire Mässing, inkl. skruv, för stålwire /8686 ø 8 x 5 mm Inside ø 3.0 mm

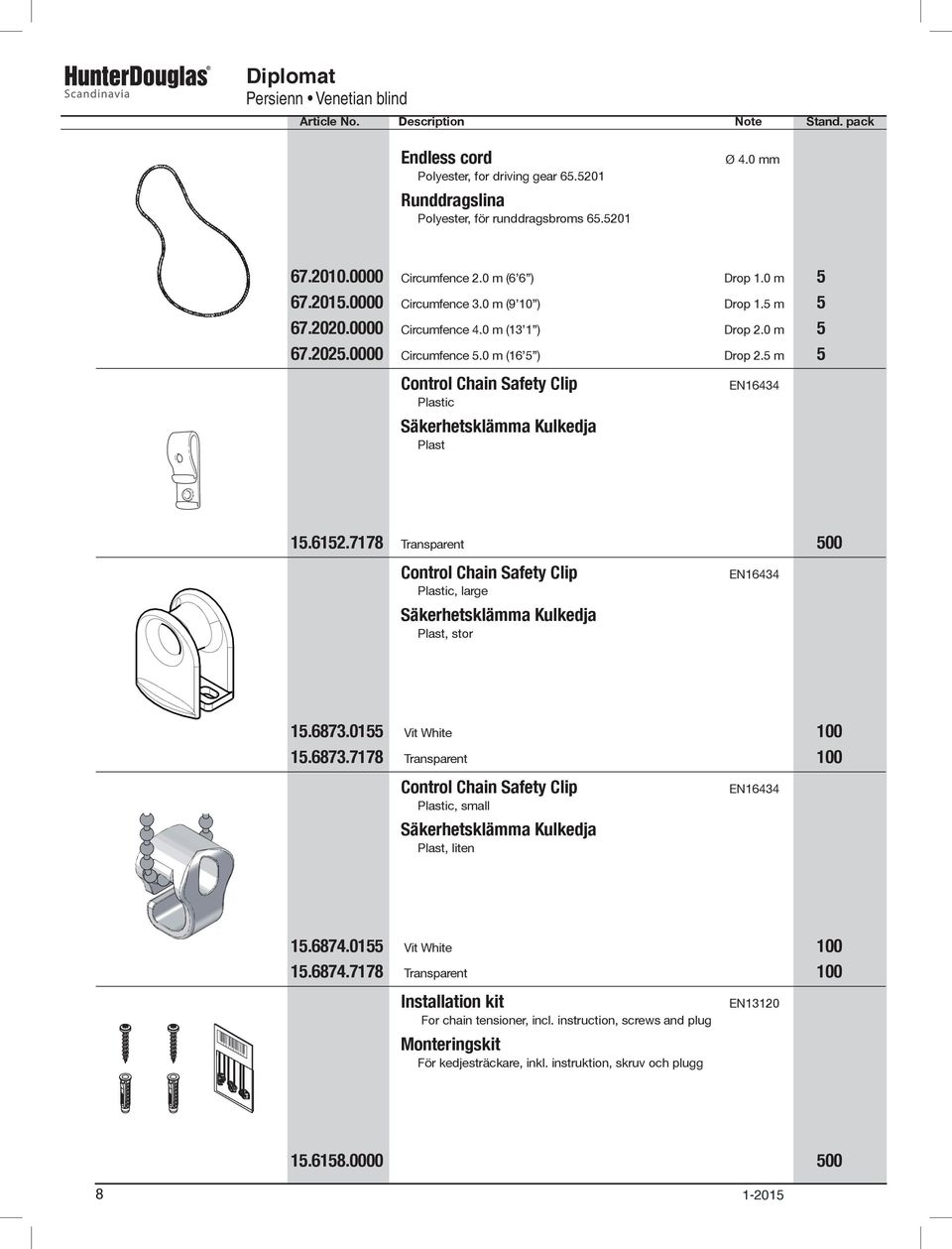

10 Endless cord, for driving gear Runddragslina, för runddragsbroms Ø 4.0 mm Circumfence 2.0 m (6 6 ) Drop 1.0 m Circumfence 3.0 m (9 10 ) Drop 1.5 m Circumfence 4.0 m (13 1 ) Drop 2.0 m Circumfence 5.0 m (16 5 ) Drop 2.5 m 5 Control Chain Safety Clip Plastic Säkerhetsklämma Kulkedja Plast EN Transparent 500 Control Chain Safety Clip Plastic, large Säkerhetsklämma Kulkedja Plast, stor EN Vit White Transparent 100 Control Chain Safety Clip Plastic, small Säkerhetsklämma Kulkedja Plast, liten EN Vit White Transparent 100 Installation kit For chain tensioner, incl. instruction, screws and plug Monteringskit För kedjesträckare, inkl. instruktion, skruv och plugg EN

11 Tape roll support Plastic, complete with tape roll and cover Lagerbock Plast, komplett med bandspole och lock Tilt rod Steel, zinc plated Stålaxel Stål, förzinkad Hexagonal 6 mm 40 x 5 m 200 m Stop ring Plastic, for tilt rod Stoppring Plast, för stålaxel "Snap-In" Svart Black 200 Gear For universal coupling Vinkelväxel För genomföringsbeslag Hex. 6.2 mm Ratio 1.2:1, 1.2 Nm, max load 8 m2 with 50 mm slats. Left Ratio 1.2:1, 1.2 Nm, max load 8 m2 with 50 mm slats. Right 5 Driving gear 2.6:1 1.2 Nm, for endless cord /15/20/25 Runddragsbroms 2.6:1 1.2 Nm, för runddragslina /15/20/25 Ø 4.0 mm Max load 6 m2 with 50 mm slats Left / Right

12 Gear holding bracket Extruded aluminium for driving gear and gear /1001 Växelhållare Strängpressat aluminium för runddragsbroms och vinkelväxel / Limit stop Plastic-metal, for tilt rod Ändlägesstopp Plast-metall, för stål axel Unassembled 100 Universal coupling Stainless steel and zinc, ø 11.9 mm tap Genomföringsbeslag Rostfritt stål och zink, ø 11.9 mm tapp Hex 6 mm * x2, x Foldable crank handle Aluminium, ø 11.9 mm tap, for crank extension rod Vikbar vev Aluminium, ø 11.9 mm tapp, för vevrör * x Crank extension rod Aluminium Vevrör Aluminium (19 8 ) Inside ø 12 mm, outside ø 15 mm 12 x 4 m 48 m

13 End cap For head rail Ändskydd För överlist Translucent 100 Tape lock button Plastic, for hole ø 9,6 mm Underlistknap Plast, för hål ø 9,6 mm Translucent 500 Tape lock button Polyamide, for bottom rail Underlistknap Polyamid, för underlist Grå Grey Svart Black 100 Tape lock Metal, 38 mm wide, for bottom rail Stegbandsklämma Metall, 38 mm brett, för underlist xxxx Färger, Colours: See

14 Lift tape holder Metal, zinc plated, for tape lock button Bandhållare Metall, förzinkad, för underlistknap Lift tape holder Steel, zinc plated, for tape lock button and string tape holder Bandhållare Stål, förzinkat, för underlistknap och stegbandshållare End cap Polyethylene, with eyelet, for bottom rail Ändskydd Polyeten, med ögla, för underlist Grå Grey 100 End cap Plastic, for bottom rail Ändskydd Plast, för underlist x 16 mm Vit White Transparent 100 End cap Plastic, for bottom rail Ändskydd Plast, för underlist x 18 mm Vit White Transparent

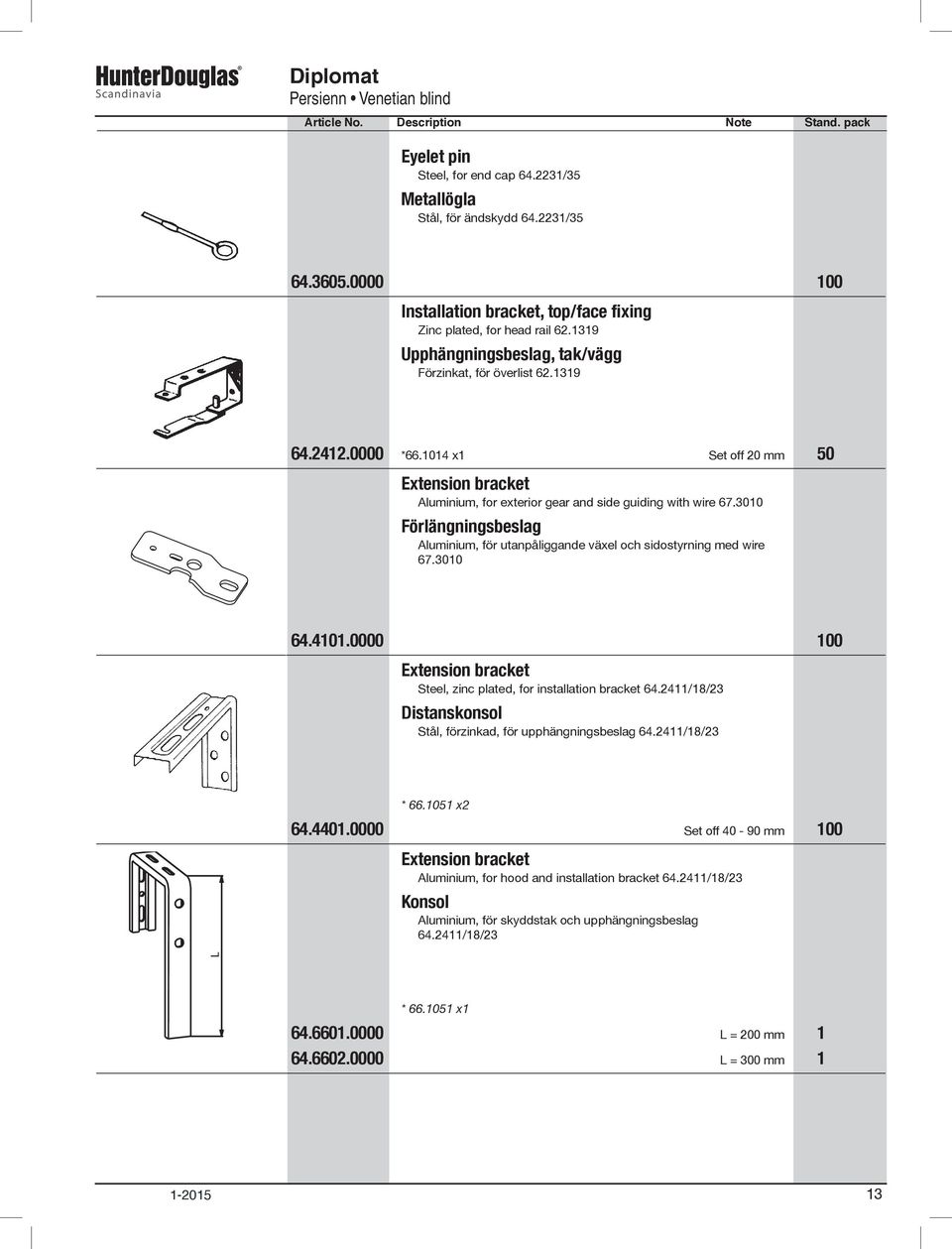

15 Eyelet pin Steel, for end cap /35 Metallögla Stål, för ändskydd / Installation bracket, top/face fixing Zinc plated, for head rail Upphängningsbeslag, tak/vägg Förzinkat, för överlist * x1 Set off 20 mm 50 Extension bracket Aluminium, for exterior gear and side guiding with wire Förlängningsbeslag Aluminium, för utanpåliggande växel och sidostyrning med wire Extension bracket Steel, zinc plated, for installation bracket /18/23 Distanskonsol Stål, förzinkad, för upphängningsbeslag /18/23 * x Set off mm 100 Extension bracket Aluminium, for hood and installation bracket /18/23 Konsol Aluminium, för skyddstak och upphängningsbeslag /18/23 * x L = 200 mm L = 300 mm

16 Extension bracket Aluminium Konsol Aluminium mm and mm Adjustable 10 Retaining grommet Aluminium, for steel wire /8630/8631 Spännvinkel Aluminium, för stålwire /8630/ Vit White, Plastic cover, spring, washer and grommet mm Silver, Plastic cover, spring, washer and grommet mm 50 Cord guide Metal, with 2 parallel rolls Brytbeslag Metall, med 2 parallella bryttrissor 25 x 68 mm * x Loop holder Polyethylene, for endless cord /15/20/25 Hållare Polyeten, för runddragslina /15/20/25 * x Silver 100 Crank holder Polyethylene Vevhållare Polyeten * x Silver

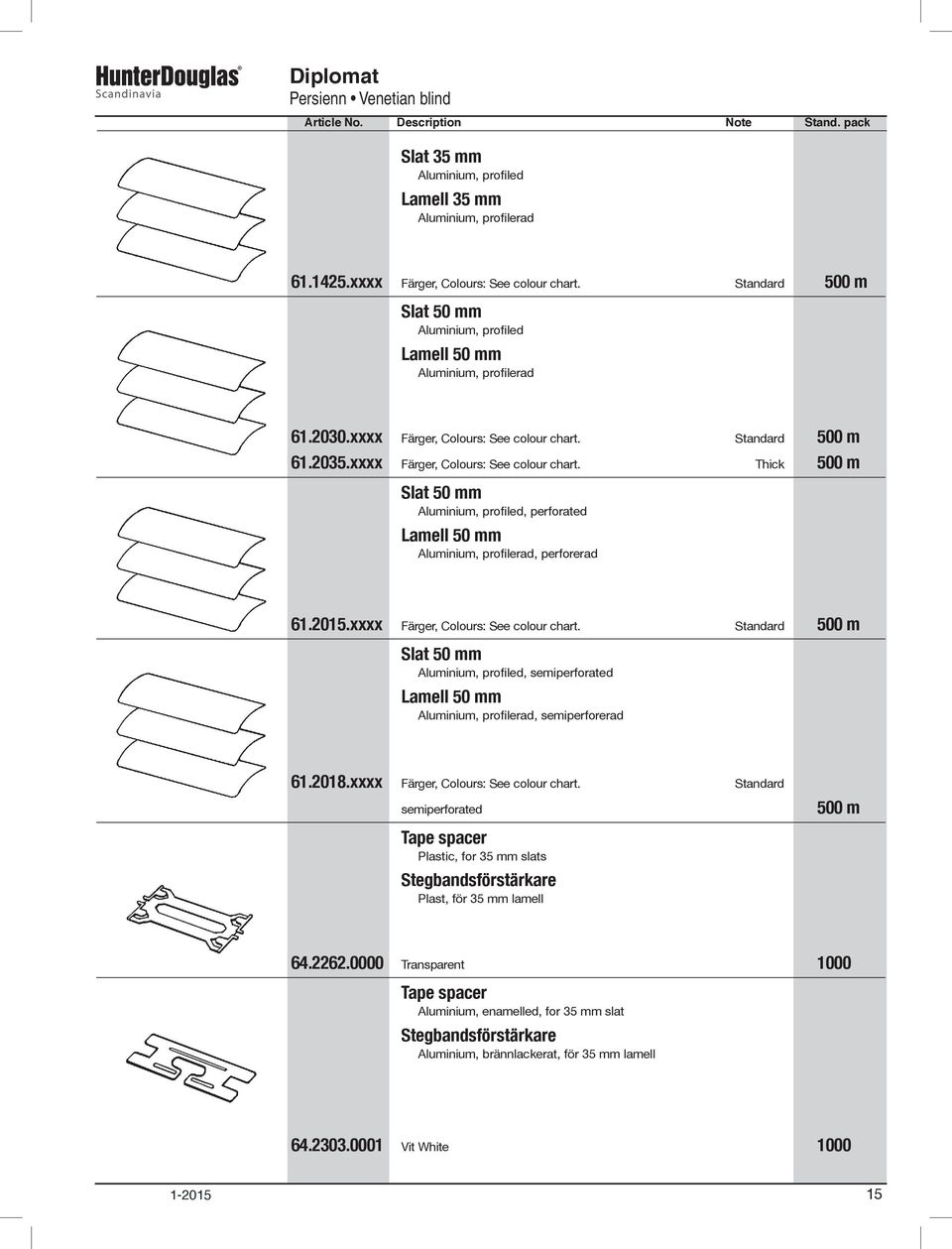

17 Slat 35 mm Aluminium, profiled Lamell 35 mm Aluminium, profilerad xxxx Färger, Colours: See colour chart. Standard 500 m Slat 50 mm Aluminium, profiled Lamell 50 mm Aluminium, profilerad xxxx Färger, Colours: See colour chart. Standard 500 m xxxx Färger, Colours: See colour chart. Thick 500 m Slat 50 mm Aluminium, profiled, perforated Lamell 50 mm Aluminium, profilerad, perforerad xxxx Färger, Colours: See colour chart. Standard 500 m Slat 50 mm Aluminium, profiled, semiperforated Lamell 50 mm Aluminium, profilerad, semiperforerad xxxx Färger, Colours: See colour chart. Standard semiperforated Tape spacer Plastic, for 35 mm slats Stegbandsförstärkare Plast, för 35 mm lamell 500 m Transparent 1000 Tape spacer Aluminium, enamelled, for 35 mm slat Stegbandsförstärkare Aluminium, brännlackerat, för 35 mm lamell Vit White

18 Tape spacer Plastic, for 50 mm slats Stegbandsförstärkare Plast, för 50 mm lamell Transparent 1000 Tape spacer Aluminium, enamelled, for 50 mm slats Stegbandsförstärkare Aluminium, brännlackerat, för 50 mm lamell Vit White Silver Brun Brown 500 Screw Stainless steel Skruv Rostfritt stål Transparent M4x Screw Zinc plated Skruv Förzinkad MCS M4 x 35 FZB 100 Screw Philips No. 1 Stainless steel Skruv Rostfritt stål B 8 x

19 Fasteners Stainless steel and aluminium Fästelement Rostfritt stål och aluminium M5x Slotted pin Steel, zinc plated Räffelpinne Stål, förzinkad Ø 4 x 15 mm Ø 4 x 20 mm 100 Warning tag Varningsetikett EN Orange

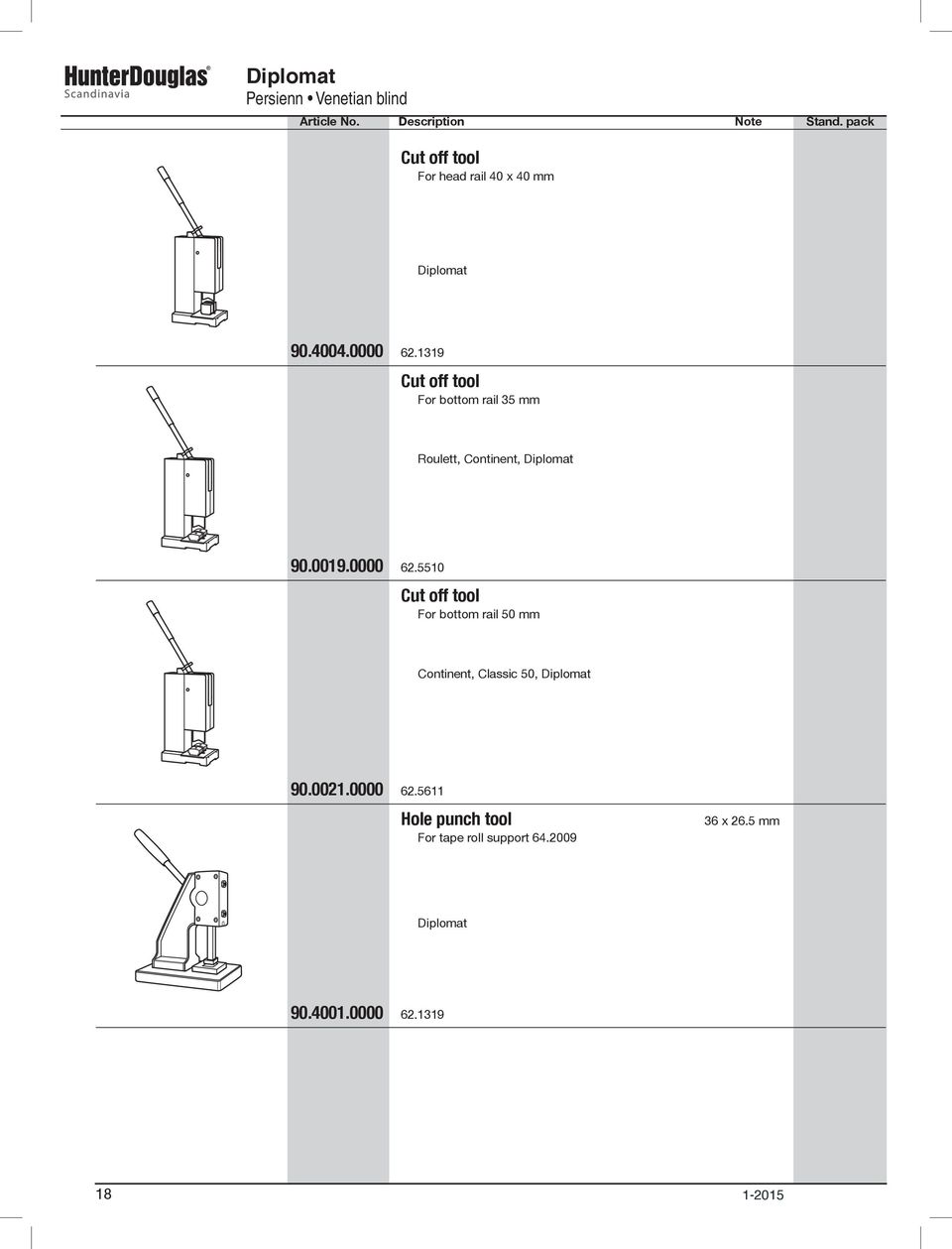

20 Cut off tool For head rail 40 x 40 mm Diplomat Cut off tool For bottom rail 35 mm Roulett, Continent, Diplomat Cut off tool For bottom rail 50 mm Continent, Classic 50, Diplomat Hole punch tool For tape roll support x 26.5 mm Diplomat

21 Hole punch tool For gear / x 22 mm Diplomat Hole punch tool For bottom rail 35 mm 3 x ø 3 mm Continent, Classic 50, Diplomat Hole punch tool For bottom rail 50 mm 3 x ø 3 mm Continent, Classic 50, Diplomat Hole punch tool For tape lock button ø 13 mm Roulett, Continent, Diplomat ,

22 Drill jig with drill For tape lock button ø 10 mm Diplomat, President Drill For drill jig ø 10 mm Diplomat, President Assembly tool For string clip Diplomat, President Needle Roulett, Uno, Continent, Classic 50, Diplomat Cord burner Brännare för kapning av lina Roulett, Uno, Continent, Classic 50, Diplomat V V

23 Bill of material: Diplomat 1.0 x 1.0 m Inside 35 mm with endless cord Description Article No. Qty Unit Slat m Head rail ,0 m Bottom rail ,0 m Tape roll support pcs Head rail end cap pcs Bottom rail end cap pcs Tape lock button pcs Lift tape holder pcs Tape spacer pcs Installation bracket pcs Screw pcs Tilt rod Hexagonal 6 mm ,9 m Driving gear pc Holding bracket pc Endless cord pc Loop holder pc Tilt rod stop pc String clip pcs Lift tape ,6 m String tape ,0 m Chain tensioner pc Installation kit pc Warning tag pc Bill of material: Diplomat 1.0 x 1.0 m Inside 50 mm with endless cord Description Article No. Qty Unit Slat m Head rail ,0 m Bottom rail ,0 m Tape roll support pcs Head rail end cap pcs Bottom rail end cap pcs Tape lock button pcs Lift tape holder pcs Tape spacer pcs Installation bracket pcs Screw pcs Tilt rod Hexagonal 6 mm ,9 m Driving gear pc Holding bracket pc Endless cord pc Loop holder pc Tilt rod stop pc String clip pcs Lift tape ,6 m String tape ,0 m Chain tensioner pc Installation kit pc Warning tag pc

24 Bill of material: Diplomat 1.0 x 1.0 m Outside 50 mm slats with crank handle Description Article No. Qty Unit Slat m Head rail ,0 m Bottom rail ,0 m Tape roll support pcs Head rail end cap pcs Bottom rail end cap pcs Tape lock button pcs Lift tape holder pcs Tape spacer pcs Installation bracket pcs Screw pcs Tilt rod Hexagonal 6 mm ,9 m Gear pc Gear holding bracket pc Crank handle pc Crank extension rod ,5 m Universal coupling pc Slotted pin pc Crank holding bracket pcs Tilt rod stop pc Stop ring for wire pcs Steel cord ,2 m Retaining grommet pcs Lift tape ,6 m String tape ,0 m

25

26 HUNTER DOUGLAS SCANDINAVIA PO Box 541 SE Alingsås Sweden Tel: Fax: Registered Trade Mark of Hunter Douglas Scandinavia AB, Sweden
