1 SENTAR Klippare Instruktionsbok Reservdelslista OBS! SPORT Läs och förstå innehållet i denna handbok innan maskinen tas i bruk. Studera speciellt säkerhetsavsnitten. LAPAB MASKIN AB Box 46 SE HALLSTAHAMMAR Tele: Fax: info@lapab.com

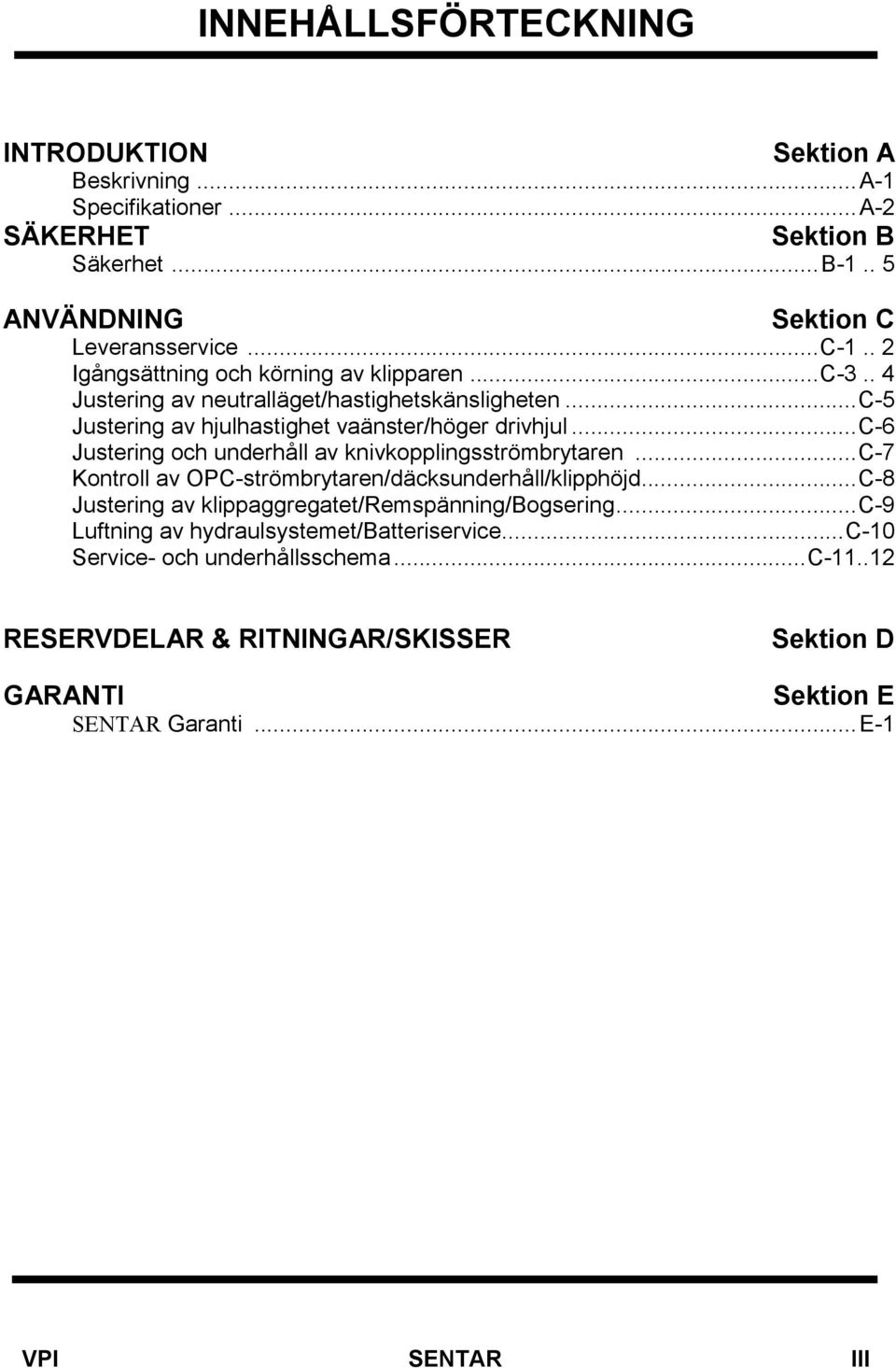

2 INNEHÅLLSFÖRTECKNING INTRODUKTION Sektion A Beskrivning...A-1 Specifikationer...A-2 SÄKERHET Sektion B Säkerhet...B Sektion C Leveransservice...C Igångsättning och körning av klipparen...c Justering av neutralläget/hastighetskänsligheten...c-5 Justering av hjulhastighet vaänster/höger drivhjul...c-6 Justering och underhåll av knivkopplingsströmbrytaren...c-7 Kontroll av OPC-strömbrytaren/däcksunderhåll/klipphöjd...C-8 Justering av klippaggregatet/remspänning/bogsering...c-9 Luftning av hydraulsystemet/batteriservice...c-10 Service- och underhållsschema...c RESERVDELAR & RITNINGAR/SKISSER Sektion D GARANTI Sektion E SENTAR Garanti...E-1 VPI SENTAR III

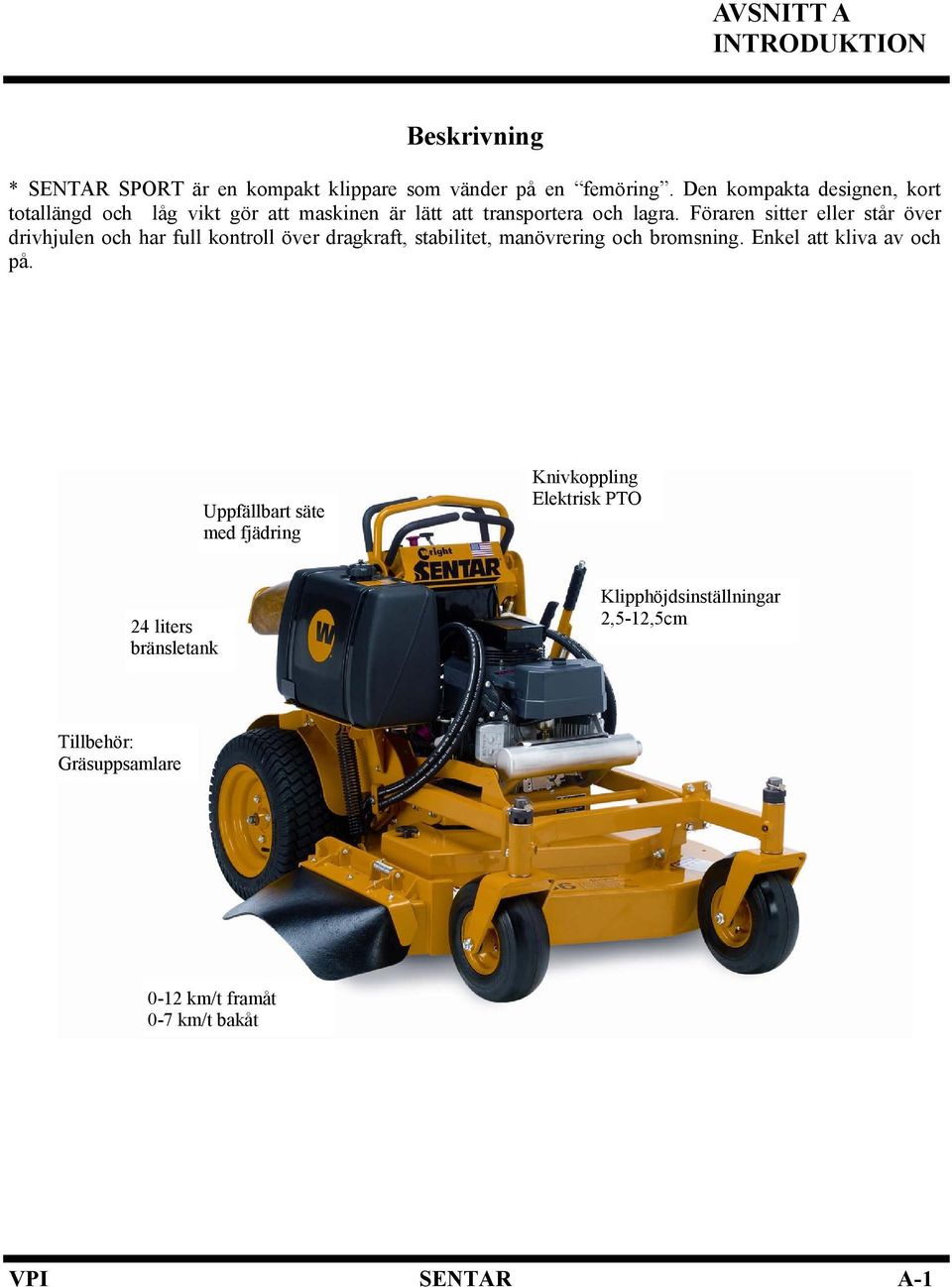

3 AVSNITT A INTRODUKTION Beskrivning * SENTAR SPORT är en kompakt klippare som vänder på en femöring. Den kompakta designen, kort totallängd och låg vikt gör att maskinen är lätt att transportera och lagra. Föraren sitter eller står över drivhjulen och har full kontroll över dragkraft, stabilitet, manövrering och bromsning. Enkel att kliva av och på. Uppfällbart säte med fjädring Knivkoppling Elektrisk PTO 24 liters bränsletank Klipphöjdsinställningar 2,5-12,5cm Tillbehör: Gräsuppsamlare 0-12 km/t framåt 0-7 km/t bakåt VPI SENTAR A-1

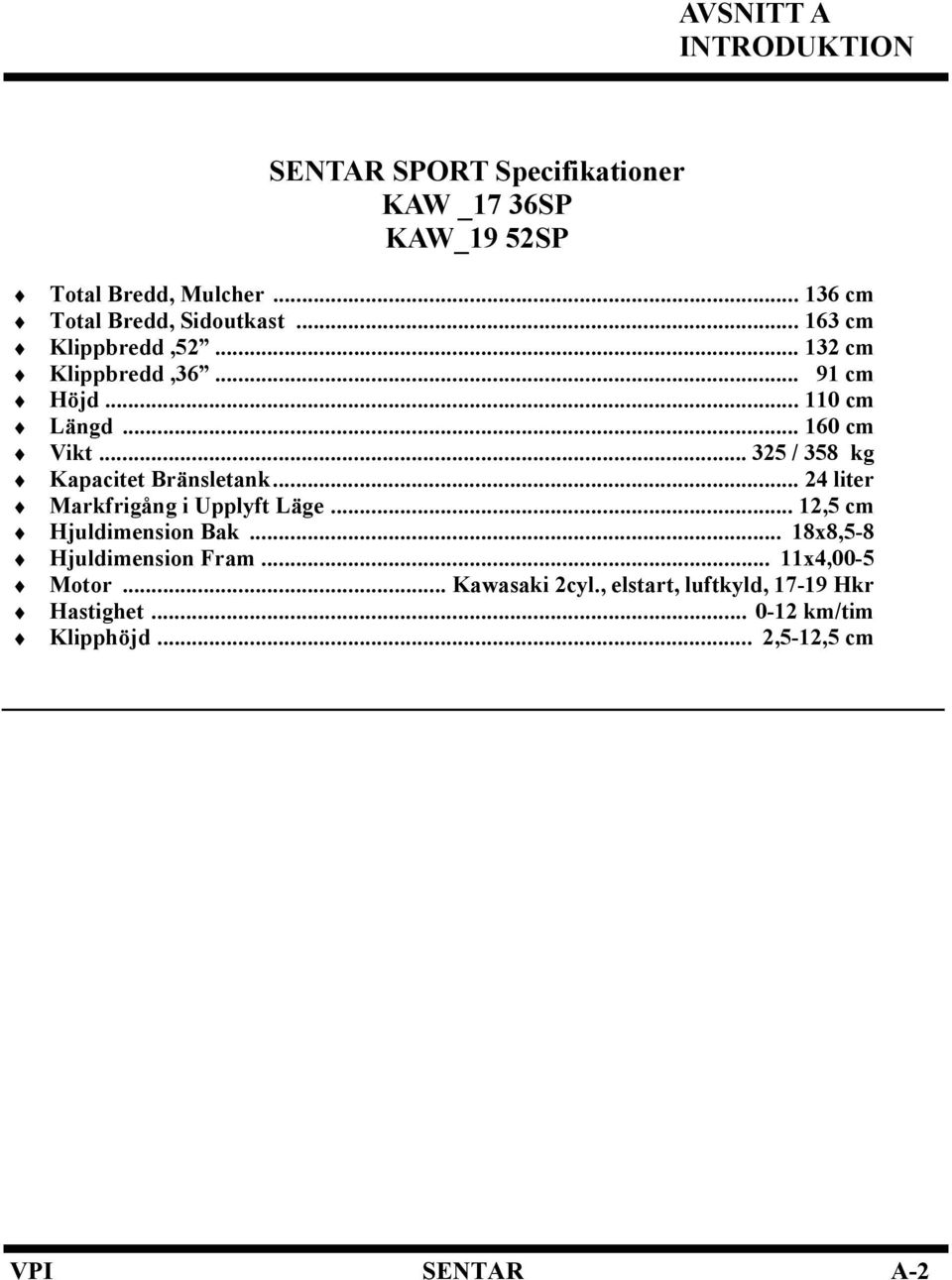

4 AVSNITT A INTRODUKTION SENTAR SPORT Specifikationer KAW _17 36SP KAW_19 52SP Total Bredd, Mulcher cm Total Bredd, Sidoutkast cm Klippbredd, cm Klippbredd, cm Höjd cm Längd cm Vikt / 358 kg Kapacitet Bränsletank liter Markfrigång i Upplyft Läge... 12,5 cm Hjuldimension Bak... 18x8,5-8 Hjuldimension Fram... 11x4,00-5 Motor... Kawasaki 2cyl., elstart, luftkyld, Hkr Hastighet km/tim Klipphöjd... 2,5-12,5 cm VPI SENTAR A-2

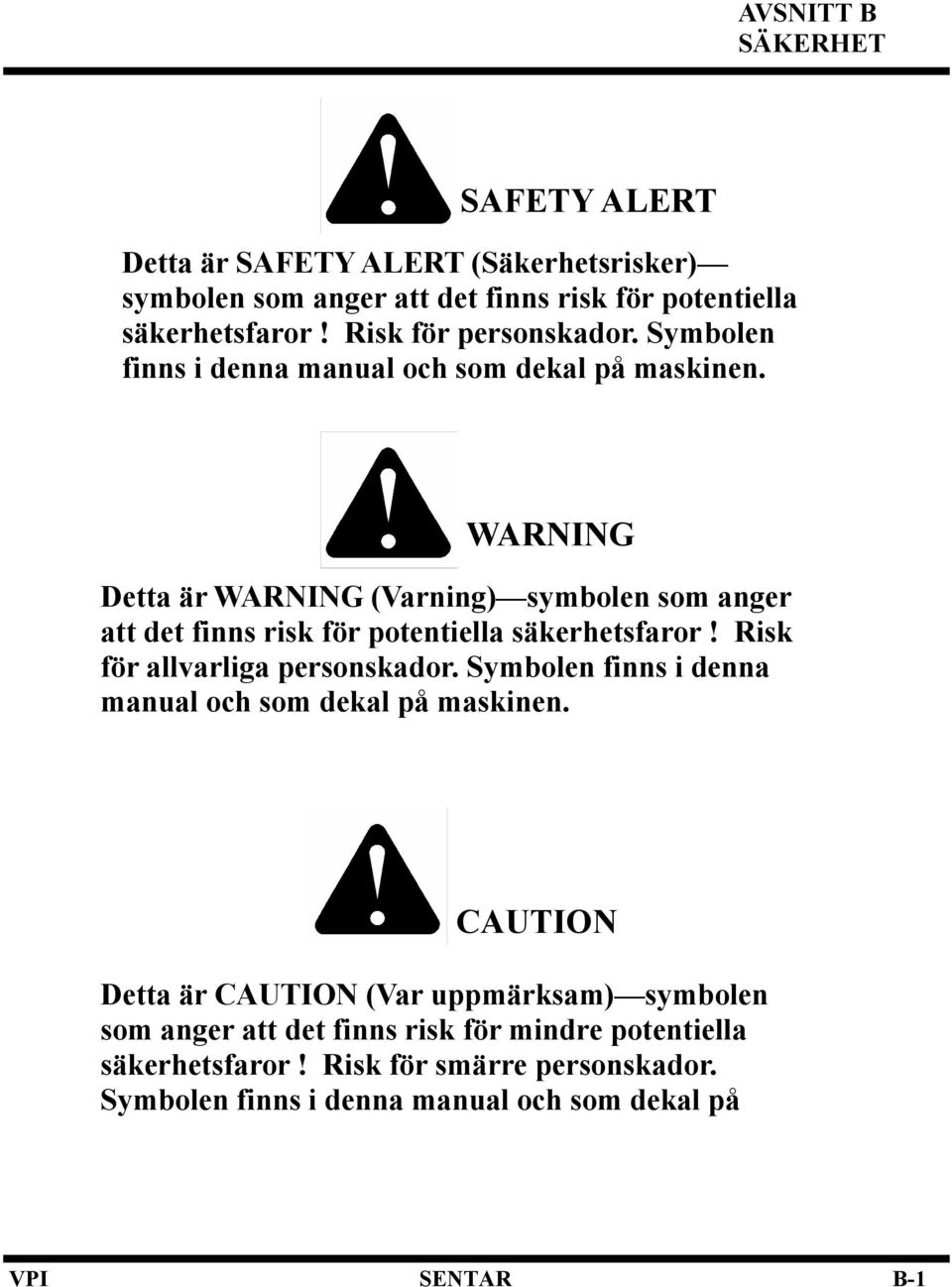

5 AVSNITT B SÄKERHET SAFETY ALERT Detta är SAFETY ALERT (Säkerhetsrisker) symbolen som anger att det finns risk för potentiella säkerhetsfaror! Risk för personskador. Symbolen finns i denna manual och som dekal på maskinen. WARNING Detta är WARNING (Varning) symbolen som anger att det finns risk för potentiella säkerhetsfaror! Risk för allvarliga personskador. Symbolen finns i denna manual och som dekal på maskinen. CAUTION Detta är CAUTION (Var uppmärksam) symbolen som anger att det finns risk för mindre potentiella säkerhetsfaror! Risk för smärre personskador. Symbolen finns i denna manual och som dekal på VPI SENTAR B-1

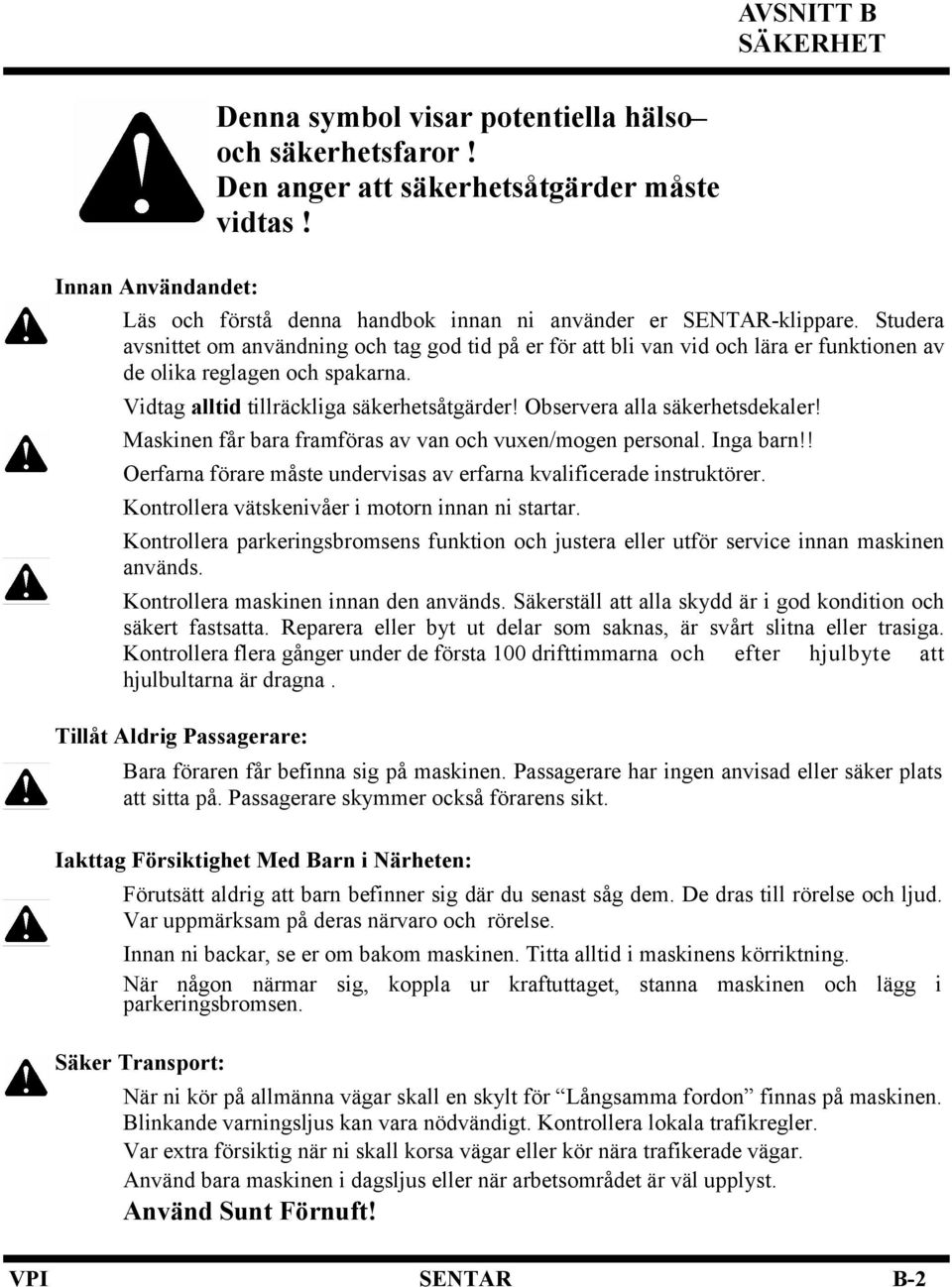

6 AVSNITT B SÄKERHET Denna symbol visar potentiella hälso och säkerhetsfaror! Den anger att säkerhetsåtgärder måste vidtas! Innan Användandet: Läs och förstå denna handbok innan ni använder er SENTAR-klippare. Studera avsnittet om användning och tag god tid på er för att bli van vid och lära er funktionen av de olika reglagen och spakarna. Vidtag alltid tillräckliga säkerhetsåtgärder! Observera alla säkerhetsdekaler! Maskinen får bara framföras av van och vuxen/mogen personal. Inga barn!! Oerfarna förare måste undervisas av erfarna kvalificerade instruktörer. Kontrollera vätskenivåer i motorn innan ni startar. Kontrollera parkeringsbromsens funktion och justera eller utför service innan maskinen används. Kontrollera maskinen innan den används. Säkerställ att alla skydd är i god kondition och säkert fastsatta. Reparera eller byt ut delar som saknas, är svårt slitna eller trasiga. Kontrollera flera gånger under de första 100 drifttimmarna och efter hjulbyte att hjulbultarna är dragna. Tillåt Aldrig Passagerare: Bara föraren får befinna sig på maskinen. Passagerare har ingen anvisad eller säker plats att sitta på. Passagerare skymmer också förarens sikt. Iakttag Försiktighet Med Barn i Närheten: Förutsätt aldrig att barn befinner sig där du senast såg dem. De dras till rörelse och ljud. Var uppmärksam på deras närvaro och rörelse. Innan ni backar, se er om bakom maskinen. Titta alltid i maskinens körriktning. När någon närmar sig, koppla ur kraftuttaget, stanna maskinen och lägg i parkeringsbromsen. Säker Transport: När ni kör på allmänna vägar skall en skylt för Långsamma fordon finnas på maskinen. Blinkande varningsljus kan vara nödvändigt. Kontrollera lokala trafikregler. Var extra försiktig när ni skall korsa vägar eller kör nära trafikerade vägar. Använd bara maskinen i dagsljus eller när arbetsområdet är väl upplyst. Använd Sunt Förnuft! VPI SENTAR B-2

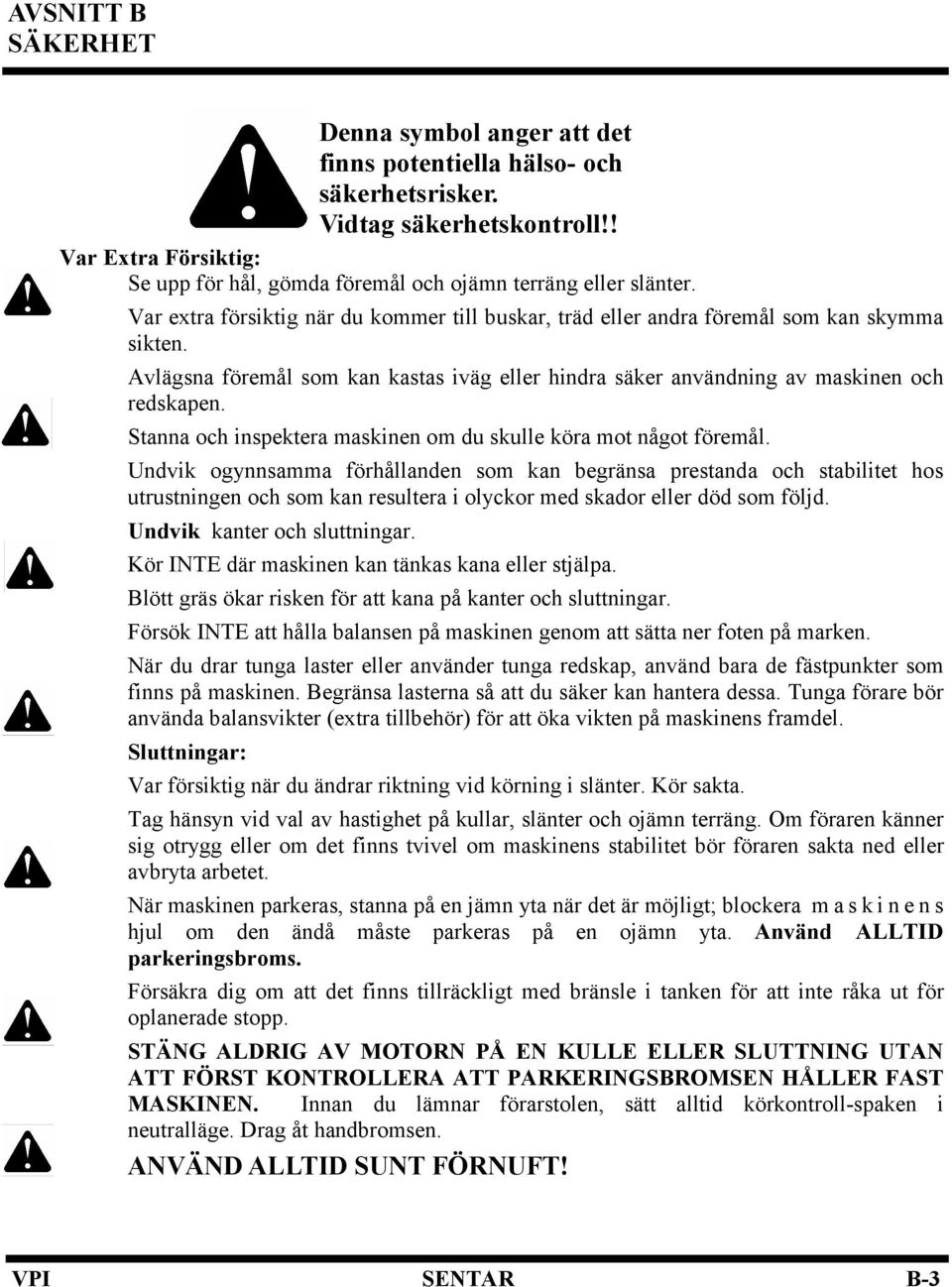

7 AVSNITT B SÄKERHET Denna symbol anger att det finns potentiella hälso- och säkerhetsrisker. Vidtag säkerhetskontroll!! Var Extra Försiktig: Se upp för hål, gömda föremål och ojämn terräng eller slänter. Var extra försiktig när du kommer till buskar, träd eller andra föremål som kan skymma sikten. Avlägsna föremål som kan kastas iväg eller hindra säker användning av maskinen och redskapen. Stanna och inspektera maskinen om du skulle köra mot något föremål. Undvik ogynnsamma förhållanden som kan begränsa prestanda och stabilitet hos utrustningen och som kan resultera i olyckor med skador eller död som följd. Undvik kanter och sluttningar. Kör INTE där maskinen kan tänkas kana eller stjälpa. Blött gräs ökar risken för att kana på kanter och sluttningar. Försök INTE att hålla balansen på maskinen genom att sätta ner foten på marken. När du drar tunga laster eller använder tunga redskap, använd bara de fästpunkter som finns på maskinen. Begränsa lasterna så att du säker kan hantera dessa. Tunga förare bör använda balansvikter (extra tillbehör) för att öka vikten på maskinens framdel. Sluttningar: Var försiktig när du ändrar riktning vid körning i slänter. Kör sakta. Tag hänsyn vid val av hastighet på kullar, slänter och ojämn terräng. Om föraren känner sig otrygg eller om det finns tvivel om maskinens stabilitet bör föraren sakta ned eller avbryta arbetet. När maskinen parkeras, stanna på en jämn yta när det är möjligt; blockera m a s k i n e n s hjul om den ändå måste parkeras på en ojämn yta. Använd ALLTID parkeringsbroms. Försäkra dig om att det finns tillräckligt med bränsle i tanken för att inte råka ut för oplanerade stopp. STÄNG ALDRIG AV MOTORN PÅ EN KULLE ELLER SLUTTNING UTAN ATT FÖRST KONTROLLERA ATT PARKERINGSBROMSEN HÅLLER FAST MASKINEN. Innan du lämnar förarstolen, sätt alltid körkontroll-spaken i neutralläge. Drag åt handbromsen. ANVÄND ALLTID SUNT FÖRNUFT! VPI SENTAR B-3

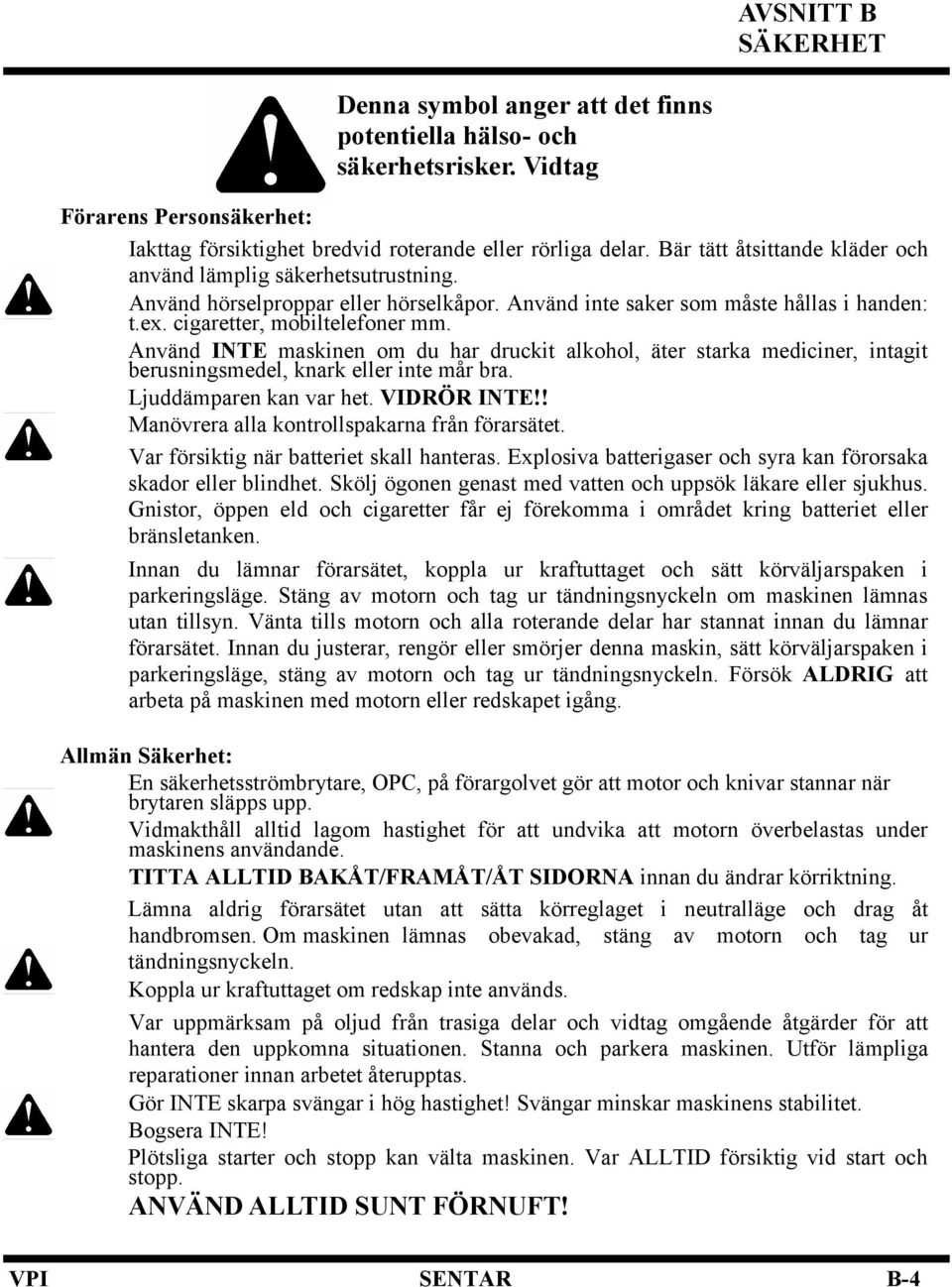

8 AVSNITT B SÄKERHET Denna symbol anger att det finns potentiella hälso- och säkerhetsrisker. Vidtag Förarens Personsäkerhet: Iakttag försiktighet bredvid roterande eller rörliga delar. Bär tätt åtsittande kläder och använd lämplig säkerhetsutrustning. Använd hörselproppar eller hörselkåpor. Använd inte saker som måste hållas i handen: t.ex. cigaretter, mobiltelefoner mm. Använd INTE maskinen om du har druckit alkohol, äter starka mediciner, intagit berusningsmedel, knark eller inte mår bra. Ljuddämparen kan var het. VIDRÖR INTE!! Manövrera alla kontrollspakarna från förarsätet. Var försiktig när batteriet skall hanteras. Explosiva batterigaser och syra kan förorsaka skador eller blindhet. Skölj ögonen genast med vatten och uppsök läkare eller sjukhus. Gnistor, öppen eld och cigaretter får ej förekomma i området kring batteriet eller bränsletanken. Innan du lämnar förarsätet, koppla ur kraftuttaget och sätt körväljarspaken i parkeringsläge. Stäng av motorn och tag ur tändningsnyckeln om maskinen lämnas utan tillsyn. Vänta tills motorn och alla roterande delar har stannat innan du lämnar förarsätet. Innan du justerar, rengör eller smörjer denna maskin, sätt körväljarspaken i parkeringsläge, stäng av motorn och tag ur tändningsnyckeln. Försök ALDRIG att arbeta på maskinen med motorn eller redskapet igång. Allmän Säkerhet: En säkerhetsströmbrytare, OPC, på förargolvet gör att motor och knivar stannar när brytaren släpps upp. Vidmakthåll alltid lagom hastighet för att undvika att motorn överbelastas under maskinens användande. TITTA ALLTID BAKÅT/FRAMÅT/ÅT SIDORNA innan du ändrar körriktning. Lämna aldrig förarsätet utan att sätta körreglaget i neutralläge och drag åt handbromsen. Om maskinen lämnas obevakad, stäng av motorn och tag ur tändningsnyckeln. Koppla ur kraftuttaget om redskap inte används. Var uppmärksam på oljud från trasiga delar och vidtag omgående åtgärder för att hantera den uppkomna situationen. Stanna och parkera maskinen. Utför lämpliga reparationer innan arbetet återupptas. Gör INTE skarpa svängar i hög hastighet! Svängar minskar maskinens stabilitet. Bogsera INTE! Plötsliga starter och stopp kan välta maskinen. Var ALLTID försiktig vid start och stopp. ANVÄND ALLTID SUNT FÖRNUFT! VPI SENTAR B-4

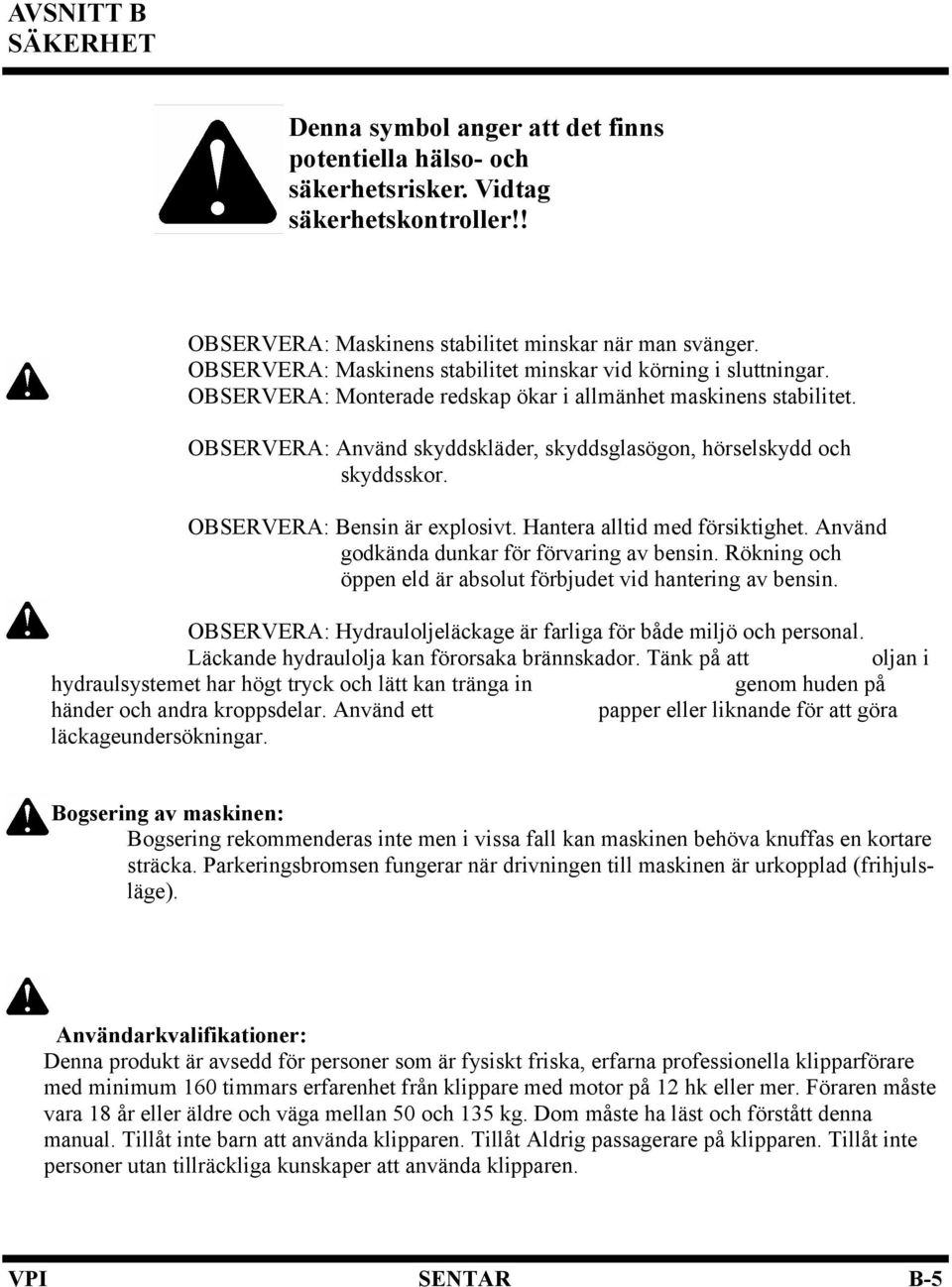

9 AVSNITT B SÄKERHET Denna symbol anger att det finns potentiella hälso- och säkerhetsrisker. Vidtag säkerhetskontroller!! OBSERVERA: Maskinens stabilitet minskar när man svänger. OBSERVERA: Maskinens stabilitet minskar vid körning i sluttningar. OBSERVERA: Monterade redskap ökar i allmänhet maskinens stabilitet. OBSERVERA: Använd skyddskläder, skyddsglasögon, hörselskydd och skyddsskor. OBSERVERA: Bensin är explosivt. Hantera alltid med försiktighet. Använd godkända dunkar för förvaring av bensin. Rökning och öppen eld är absolut förbjudet vid hantering av bensin. OBSERVERA: Hydrauloljeläckage är farliga för både miljö och personal. Läckande hydraulolja kan förorsaka brännskador. Tänk på att oljan i hydraulsystemet har högt tryck och lätt kan tränga in genom huden på händer och andra kroppsdelar. Använd ett papper eller liknande för att göra läckageundersökningar. Bogsering av maskinen: Bogsering rekommenderas inte men i vissa fall kan maskinen behöva knuffas en kortare sträcka. Parkeringsbromsen fungerar när drivningen till maskinen är urkopplad (frihjulsläge). Användarkvalifikationer: Denna produkt är avsedd för personer som är fysiskt friska, erfarna professionella klipparförare med minimum 160 timmars erfarenhet från klippare med motor på 12 hk eller mer. Föraren måste vara 18 år eller äldre och väga mellan 50 och 135 kg. Dom måste ha läst och förstått denna manual. Tillåt inte barn att använda klipparen. Tillåt Aldrig passagerare på klipparen. Tillåt inte personer utan tillräckliga kunskaper att använda klipparen. VPI SENTAR B-5

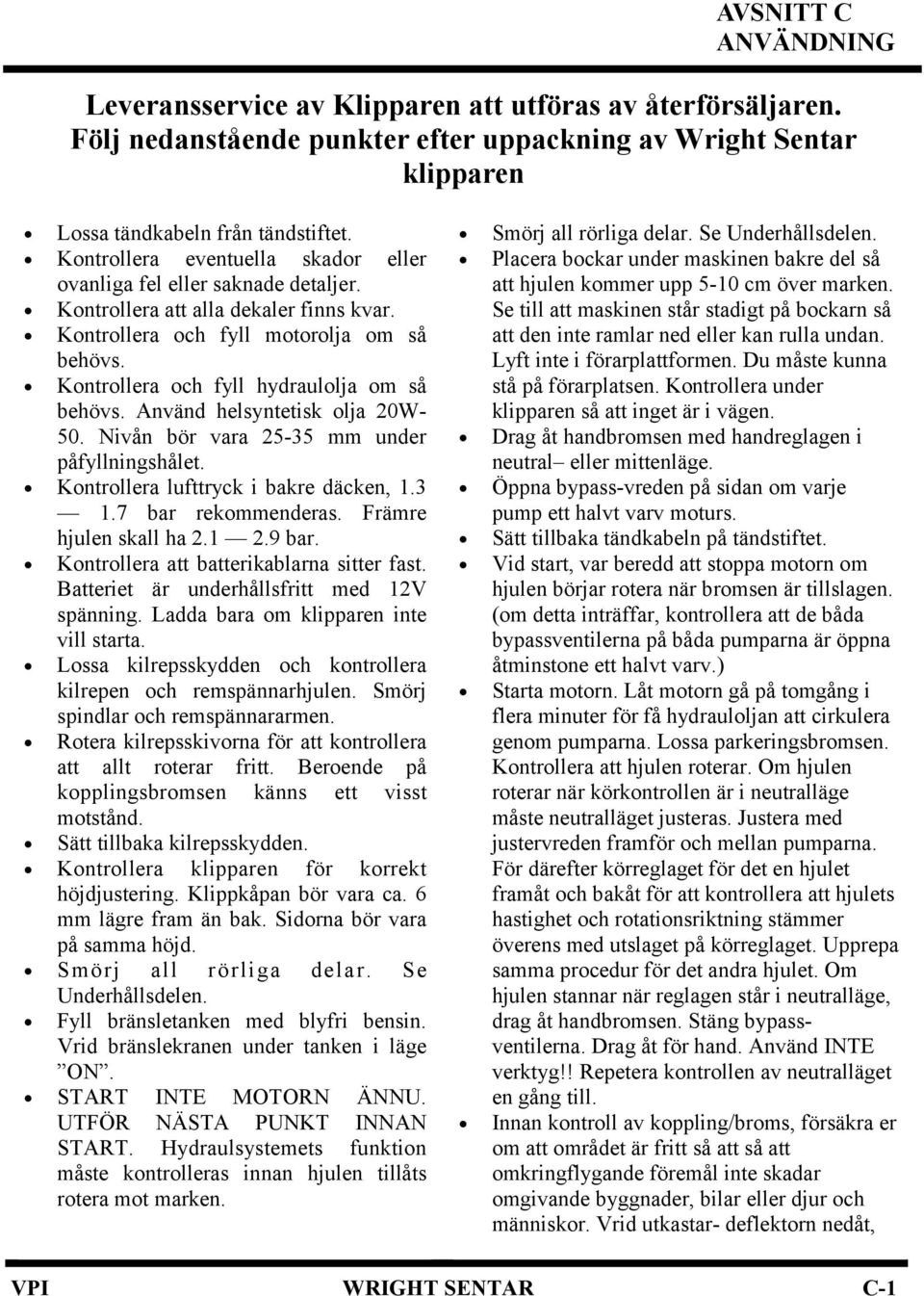

10 AVSNITT C Leveransservice av Klipparen att utföras av återförsäljaren. Följ nedanstående punkter efter uppackning av Wright Sentar klipparen Lossa tändkabeln från tändstiftet. Kontrollera eventuella skador eller ovanliga fel eller saknade detaljer. Kontrollera att alla dekaler finns kvar. Kontrollera och fyll motorolja om så behövs. Kontrollera och fyll hydraulolja om så behövs. Använd helsyntetisk olja 20W- 50. Nivån bör vara mm under påfyllningshålet. Kontrollera lufttryck i bakre däcken, bar rekommenderas. Främre hjulen skall ha bar. Kontrollera att batterikablarna sitter fast. Batteriet är underhållsfritt med 12V spänning. Ladda bara om klipparen inte vill starta. Lossa kilrepsskydden och kontrollera kilrepen och remspännarhjulen. Smörj spindlar och remspännararmen. Rotera kilrepsskivorna för att kontrollera att allt roterar fritt. Beroende på kopplingsbromsen känns ett visst motstånd. Sätt tillbaka kilrepsskydden. Kontrollera klipparen för korrekt höjdjustering. Klippkåpan bör vara ca. 6 mm lägre fram än bak. Sidorna bör vara på samma höjd. Smörj all rörliga delar. Se Underhållsdelen. Fyll bränsletanken med blyfri bensin. Vrid bränslekranen under tanken i läge ON. START INTE MOTORN ÄNNU. UTFÖR NÄSTA PUNKT INNAN START. Hydraulsystemets funktion måste kontrolleras innan hjulen tillåts rotera mot marken. Smörj all rörliga delar. Se Underhållsdelen. Placera bockar under maskinen bakre del så att hjulen kommer upp 5-10 cm över marken. Se till att maskinen står stadigt på bockarn så att den inte ramlar ned eller kan rulla undan. Lyft inte i förarplattformen. Du måste kunna stå på förarplatsen. Kontrollera under klipparen så att inget är i vägen. Drag åt handbromsen med handreglagen i neutral eller mittenläge. Öppna bypass-vreden på sidan om varje pump ett halvt varv moturs. Sätt tillbaka tändkabeln på tändstiftet. Vid start, var beredd att stoppa motorn om hjulen börjar rotera när bromsen är tillslagen. (om detta inträffar, kontrollera att de båda bypassventilerna på båda pumparna är öppna åtminstone ett halvt varv.) Starta motorn. Låt motorn gå på tomgång i flera minuter för få hydrauloljan att cirkulera genom pumparna. Lossa parkeringsbromsen. Kontrollera att hjulen roterar. Om hjulen roterar när körkontrollen är i neutralläge måste neutralläget justeras. Justera med justervreden framför och mellan pumparna. För därefter körreglaget för det en hjulet framåt och bakåt för att kontrollera att hjulets hastighet och rotationsriktning stämmer överens med utslaget på körreglaget. Upprepa samma procedur för det andra hjulet. Om hjulen stannar när reglagen står i neutralläge, drag åt handbromsen. Stäng bypassventilerna. Drag åt för hand. Använd INTE verktyg!! Repetera kontrollen av neutralläget en gång till. Innan kontroll av koppling/broms, försäkra er om att området är fritt så att så att omkringflygande föremål inte skadar omgivande byggnader, bilar eller djur och människor. Vrid utkastar- deflektorn nedåt, VPI WRIGHT SENTAR C-1

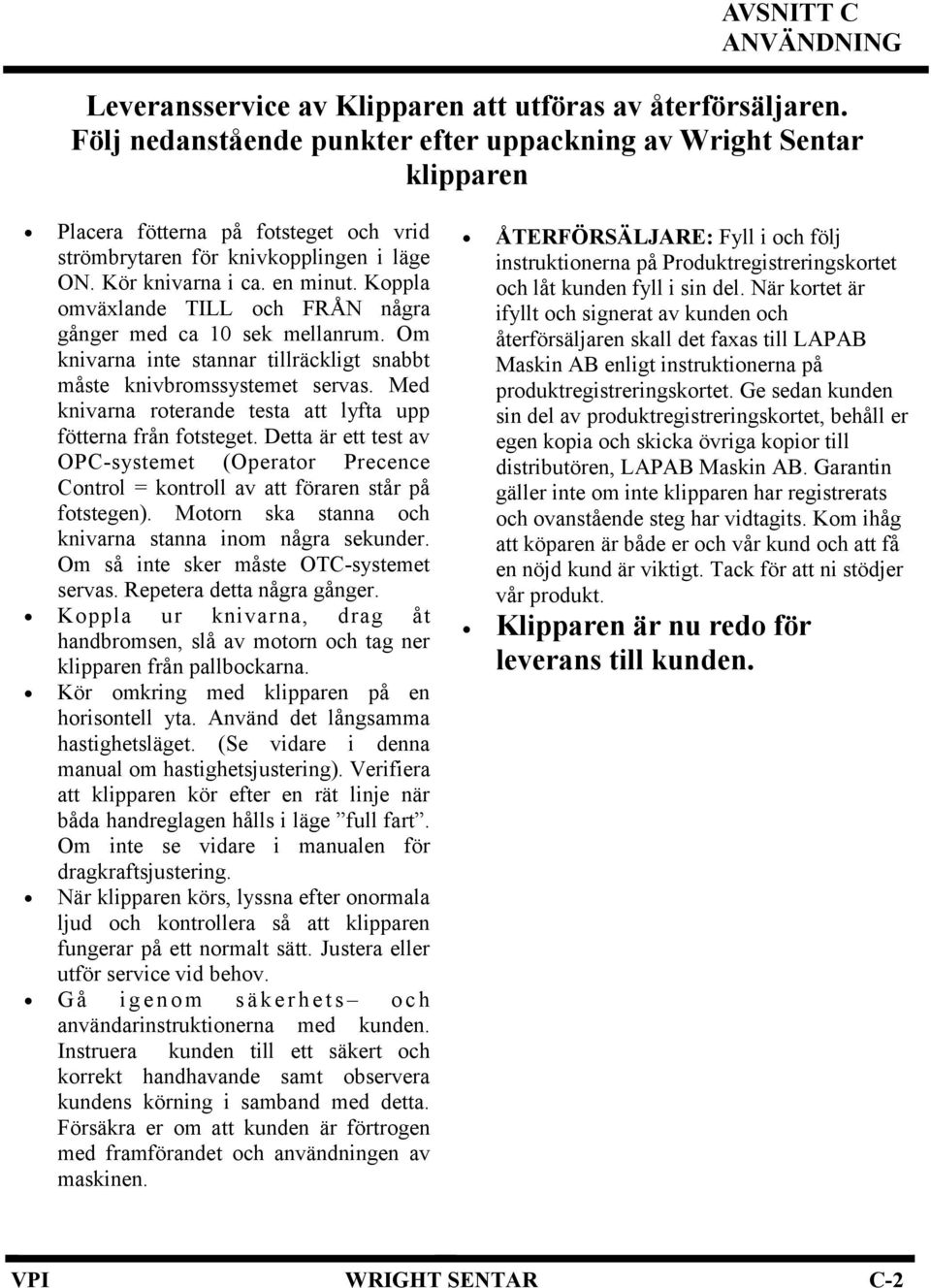

11 AVSNITT C Leveransservice av Klipparen att utföras av återförsäljaren. Följ nedanstående punkter efter uppackning av Wright Sentar klipparen Placera fötterna på fotsteget och vrid strömbrytaren för knivkopplingen i läge ON. Kör knivarna i ca. en minut. Koppla omväxlande TILL och FRÅN några gånger med ca 10 sek mellanrum. Om knivarna inte stannar tillräckligt snabbt måste knivbromssystemet servas. Med knivarna roterande testa att lyfta upp fötterna från fotsteget. Detta är ett test av OPC-systemet (Operator Precence Control = kontroll av att föraren står på fotstegen). Motorn ska stanna och knivarna stanna inom några sekunder. Om så inte sker måste OTC-systemet servas. Repetera detta några gånger. Koppla ur knivarna, drag åt handbromsen, slå av motorn och tag ner klipparen från pallbockarna. Kör omkring med klipparen på en horisontell yta. Använd det långsamma hastighetsläget. (Se vidare i denna manual om hastighetsjustering). Verifiera att klipparen kör efter en rät linje när båda handreglagen hålls i läge full fart. Om inte se vidare i manualen för dragkraftsjustering. När klipparen körs, lyssna efter onormala ljud och kontrollera så att klipparen fungerar på ett normalt sätt. Justera eller utför service vid behov. Gå igenom säkerhets och användarinstruktionerna med kunden. Instruera kunden till ett säkert och korrekt handhavande samt observera kundens körning i samband med detta. Försäkra er om att kunden är förtrogen med framförandet och användningen av maskinen. ÅTERFÖRSÄLJARE: Fyll i och följ instruktionerna på Produktregistreringskortet och låt kunden fyll i sin del. När kortet är ifyllt och signerat av kunden och återförsäljaren skall det faxas till LAPAB Maskin AB enligt instruktionerna på produktregistreringskortet. Ge sedan kunden sin del av produktregistreringskortet, behåll er egen kopia och skicka övriga kopior till distributören, LAPAB Maskin AB. Garantin gäller inte om inte klipparen har registrerats och ovanstående steg har vidtagits. Kom ihåg att köparen är både er och vår kund och att få en nöjd kund är viktigt. Tack för att ni stödjer vår produkt. Klipparen är nu redo för leverans till kunden. VPI WRIGHT SENTAR C-2

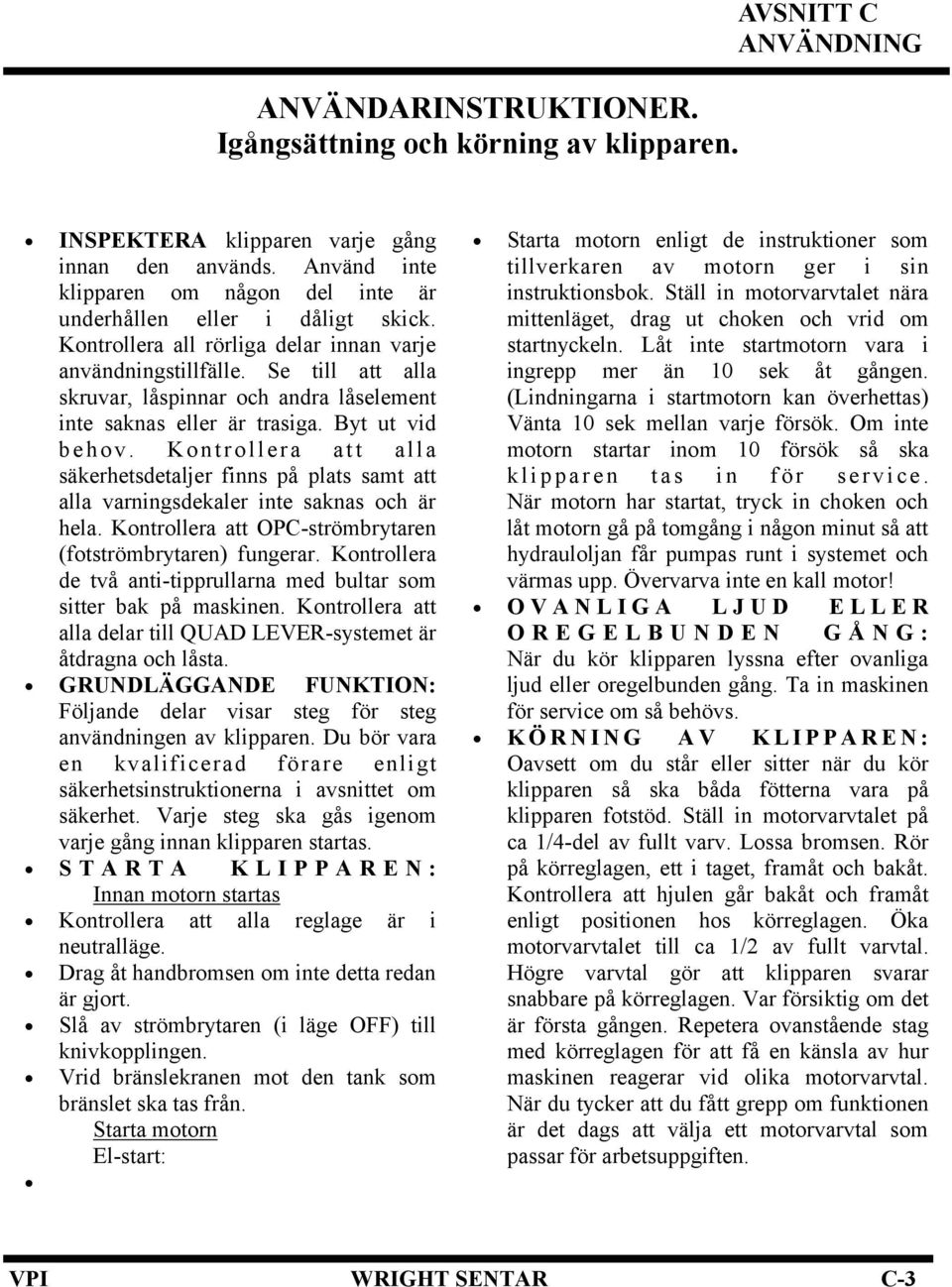

12 ANVÄNDARINSTRUKTIONER. Igångsättning och körning av klipparen. AVSNITT C INSPEKTERA klipparen varje gång innan den används. Använd inte klipparen om någon del inte är underhållen eller i dåligt skick. Kontrollera all rörliga delar innan varje användningstillfälle. Se till att alla skruvar, låspinnar och andra låselement inte saknas eller är trasiga. Byt ut vid behov. Kontrollera att alla säkerhetsdetaljer finns på plats samt att alla varningsdekaler inte saknas och är hela. Kontrollera att OPC-strömbrytaren (fotströmbrytaren) fungerar. Kontrollera de två anti-tipprullarna med bultar som sitter bak på maskinen. Kontrollera att alla delar till QUAD LEVER-systemet är åtdragna och låsta. GRUNDLÄGGANDE FUNKTION: Följande delar visar steg för steg användningen av klipparen. Du bör vara en kvalificerad förare enligt säkerhetsinstruktionerna i avsnittet om säkerhet. Varje steg ska gås igenom varje gång innan klipparen startas. S T A R T A K L I P P A R E N : Innan motorn startas Kontrollera att alla reglage är i neutralläge. Drag åt handbromsen om inte detta redan är gjort. Slå av strömbrytaren (i läge OFF) till knivkopplingen. Vrid bränslekranen mot den tank som bränslet ska tas från. Starta motorn El-start: Starta motorn enligt de instruktioner som tillverkaren av motorn ger i sin instruktionsbok. Ställ in motorvarvtalet nära mittenläget, drag ut choken och vrid om startnyckeln. Låt inte startmotorn vara i ingrepp mer än 10 sek åt gången. (Lindningarna i startmotorn kan överhettas) Vänta 10 sek mellan varje försök. Om inte motorn startar inom 10 försök så ska k l i p pa r e n t a s i n f ö r s e r v i c e. När motorn har startat, tryck in choken och låt motorn gå på tomgång i någon minut så att hydrauloljan får pumpas runt i systemet och värmas upp. Övervarva inte en kall motor! O V A N L I G A L J U D E L L E R O R E G E L B U N D E N G Å N G : När du kör klipparen lyssna efter ovanliga ljud eller oregelbunden gång. Ta in maskinen för service om så behövs. K Ö R N I N G A V K L I P P A R E N : Oavsett om du står eller sitter när du kör klipparen så ska båda fötterna vara på klipparen fotstöd. Ställ in motorvarvtalet på ca 1/4-del av fullt varv. Lossa bromsen. Rör på körreglagen, ett i taget, framåt och bakåt. Kontrollera att hjulen går bakåt och framåt enligt positionen hos körreglagen. Öka motorvarvtalet till ca 1/2 av fullt varvtal. Högre varvtal gör att klipparen svarar snabbare på körreglagen. Var försiktig om det är första gången. Repetera ovanstående stag med körreglagen för att få en känsla av hur maskinen reagerar vid olika motorvarvtal. När du tycker att du fått grepp om funktionen är det dags att välja ett motorvarvtal som passar för arbetsuppgiften. VPI WRIGHT SENTAR C-3

13 ANVÄNDARINSTRUKTIONER. Igångsättning och körning av klipparen. AVSNITT C STANNA OCH PARKERA KLIPPAREN Stanna klipparen. Om knivarna roterar, slå av (Läge OFF) strömbrytaren för klipparkopplingen på instrumentbrädan. Ställ in körreglagen i läge NEUTRAL. Dag åt parkeringsbromsen, minska motorvarvtalet till tomgång, vrid om tändningsnyckeln till stoppläget. Klipparen är nu parkerad. Lämna inte klipparen utan tillsyn på lutande underlag. KÖRNING ÖVER EN TROTTOARKANT För att åka över en trottoarkant, läs först säkerhetsinstruktionerna. Lyft upp klipparkåpan i låst transportläge. Detta är klipparkåpans högsta läge. Kör sedan klipparen bakåt i 45 graders vinkel mot trottoarkanten (med klipparens vänstra sida mot trottoarkanten.). Några cm innan hjulet träffar trottoarkanten, stanna och kör sedan sakta upp över kanten tills hjulet är ovanpå kanten. Om hjulet slirar kan det bero på att kanten är för hög. I så fall måste ramper användas för att komma över kanten. Med samma vinkel mot trottoarkanten, fortsätt att backa tills det högra hjulet tar i kanten. Kräng maskinens högra hjul över kanten. När båda hjulen är uppe på kanten, vrid maskinen motsols och fortsätt backa till det vänstra stödhjulet kommer över kanten och sedan det högra. För att köra ned från en trottoarkant, kontrollera först att kanten inte är för hög. Kör sedan med 45 graders vinkel mot kanten och stödhjulen först. Kliv inte av klipparen någon gång under körningen. VARNING Kör aldrig rakt ut över en trottoarkant! Kör aldrig rak emot, uppför eller nedför en trottoarkant. Körning i kuperad terräng. Läs säkerhetsavsnittet avseende körning i sluttningar och backig terräng. Speciellt de delar som behandlar: * Säkerhet * Körning i lutningar * Körning bakåt * Körning framåt * Snäva svängar VPI WRIGHT SENTAR C-4

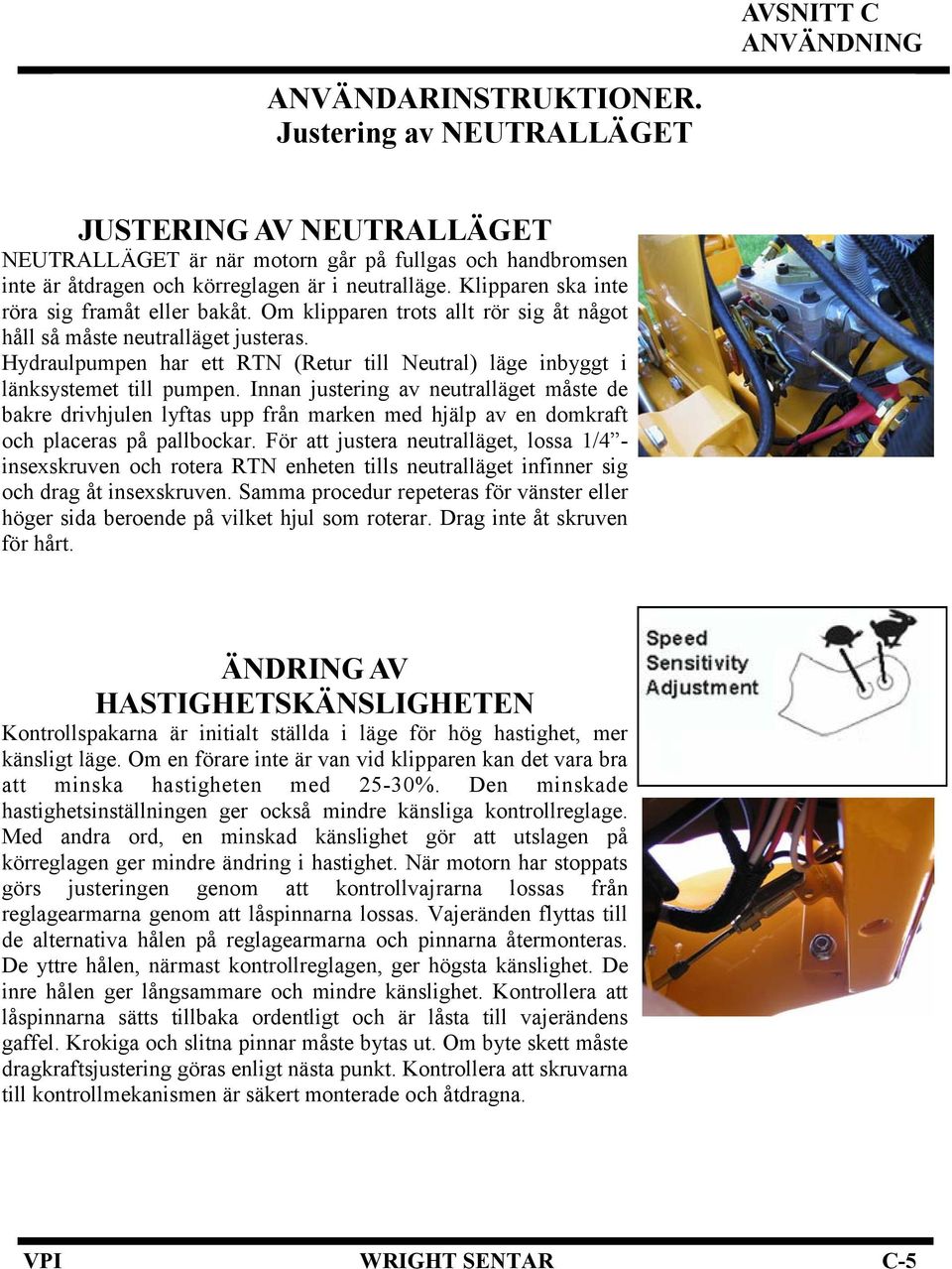

14 AVSNITT C ANVÄNDARINSTRUKTIONER. Justering av NEUTRALLÄGET JUSTERING AV NEUTRALLÄGET NEUTRALLÄGET är när motorn går på fullgas och handbromsen inte är åtdragen och körreglagen är i neutralläge. Klipparen ska inte röra sig framåt eller bakåt. Om klipparen trots allt rör sig åt något håll så måste neutralläget justeras. Hydraulpumpen har ett RTN (Retur till Neutral) läge inbyggt i länksystemet till pumpen. Innan justering av neutralläget måste de bakre drivhjulen lyftas upp från marken med hjälp av en domkraft och placeras på pallbockar. För att justera neutralläget, lossa 1/4 - insexskruven och rotera RTN enheten tills neutralläget infinner sig och drag åt insexskruven. Samma procedur repeteras för vänster eller höger sida beroende på vilket hjul som roterar. Drag inte åt skruven för hårt. ÄNDRING AV HASTIGHETSKÄNSLIGHETEN Kontrollspakarna är initialt ställda i läge för hög hastighet, mer känsligt läge. Om en förare inte är van vid klipparen kan det vara bra att minska hastigheten med 25-30%. Den minskade hastighetsinställningen ger också mindre känsliga kontrollreglage. Med andra ord, en minskad känslighet gör att utslagen på körreglagen ger mindre ändring i hastighet. När motorn har stoppats görs justeringen genom att kontrollvajrarna lossas från reglagearmarna genom att låspinnarna lossas. Vajeränden flyttas till de alternativa hålen på reglagearmarna och pinnarna återmonteras. De yttre hålen, närmast kontrollreglagen, ger högsta känslighet. De inre hålen ger långsammare och mindre känslighet. Kontrollera att låspinnarna sätts tillbaka ordentligt och är låsta till vajerändens gaffel. Krokiga och slitna pinnar måste bytas ut. Om byte skett måste dragkraftsjustering göras enligt nästa punkt. Kontrollera att skruvarna till kontrollmekanismen är säkert monterade och åtdragna. VPI WRIGHT SENTAR C-5

15 ANVÄNDARINSTRUKTIONER. Justering av Hastighet på Höger/Vänster Hjul JUSTERING AV Hjulhastighet AVSNITT C Kontrollera först att däcken har samma lufttryck på vänster och höger sida. Bakre drivhjul, 1,24 1,5 Bar. Främre länkhjul, 2 2,8 Bar. Kör maskinen på ett jämt underlag, en parkeringsplats eller liknande, med fullt motorvarvtal. Kontrollera att klipparen kör utefter en rak linje när båda körreglagen är i max-läge. Om så inte är fallet, stanna maskinen och stäng av motorn. Justering måst utföras. Justeringen görs genom att låsmuttrarna på båda ändarna av staget lossas. Staget kan sedan skruvas så att läget ändras. En förkortning av staget kommer att ge lägre hastighwet på den sidan. Innan längden ändras måste följande kontrolleras: I det snabba Hastighets-/Känslighetsläget, vid maxutslag, ska ingen av stagen förkortas så mycket att pumpreglagearmen på sidan av pumpen går mot pumpens interna stopp. Pumparna har ett internt stopp som inte klarar den kraft som blir från reglaget. Följden kan bli läckage eller annat fel på pumpen. För att nå maximal hastighet skall stagen kortas av ett varv i taget tills man känner i kontrollreglaget att pumpens reglagearm nått det interna stoppet. Förläng sedan staget genom att gänga tillbaka ett varv. Motorn behöver inte vara igång för att utföra denna operation. OBS! detta gäller när Hastighets-/Känslighetsläget är i snabba läget. Om klipparen svänger till vänster måste antingen vänster sida gå fortare (genom att förlänga staget) eller höger sida måste gå saktare (genom att korta av staget). Om klipparen svänger höger måste antingen höger sida gå fortare (genom att förlänga staget) eller vänster sida gå saktare (genom att korta av staget). Det är viktigt att inget av stagen kortas av så att pumpen reglagearm stoppar mot det interna stoppet (Se ovan). De enda referenser för att begränsa justeringen av stagen är pumpens interna stopp och kontrollreglagets ändläge. Om justeringen är helt utanför ändlägena för att du bytt stag eller ny delar har installerats eller av någon annan anledning ska Hastighets-/Känslighetsläget ställas i snabba läget innan justering utförs enligt ovan. När justeringen av hastigheten på vänster/ höger hjul är klar måste kontrollreglagets neutralläget också justeras. När klipparen är justerad så att den rör sig rakt fram, justera åter neutralläget på pumpen med en 1/4 insexnyckel på RTN-mekanismen. Det är normal att uföra dessa justeringar då och då. Se reservdelslistan; UPRIGHT ASSEMBLY pos.8, 9, 10 VPI WRIGHT SENTAR C-6

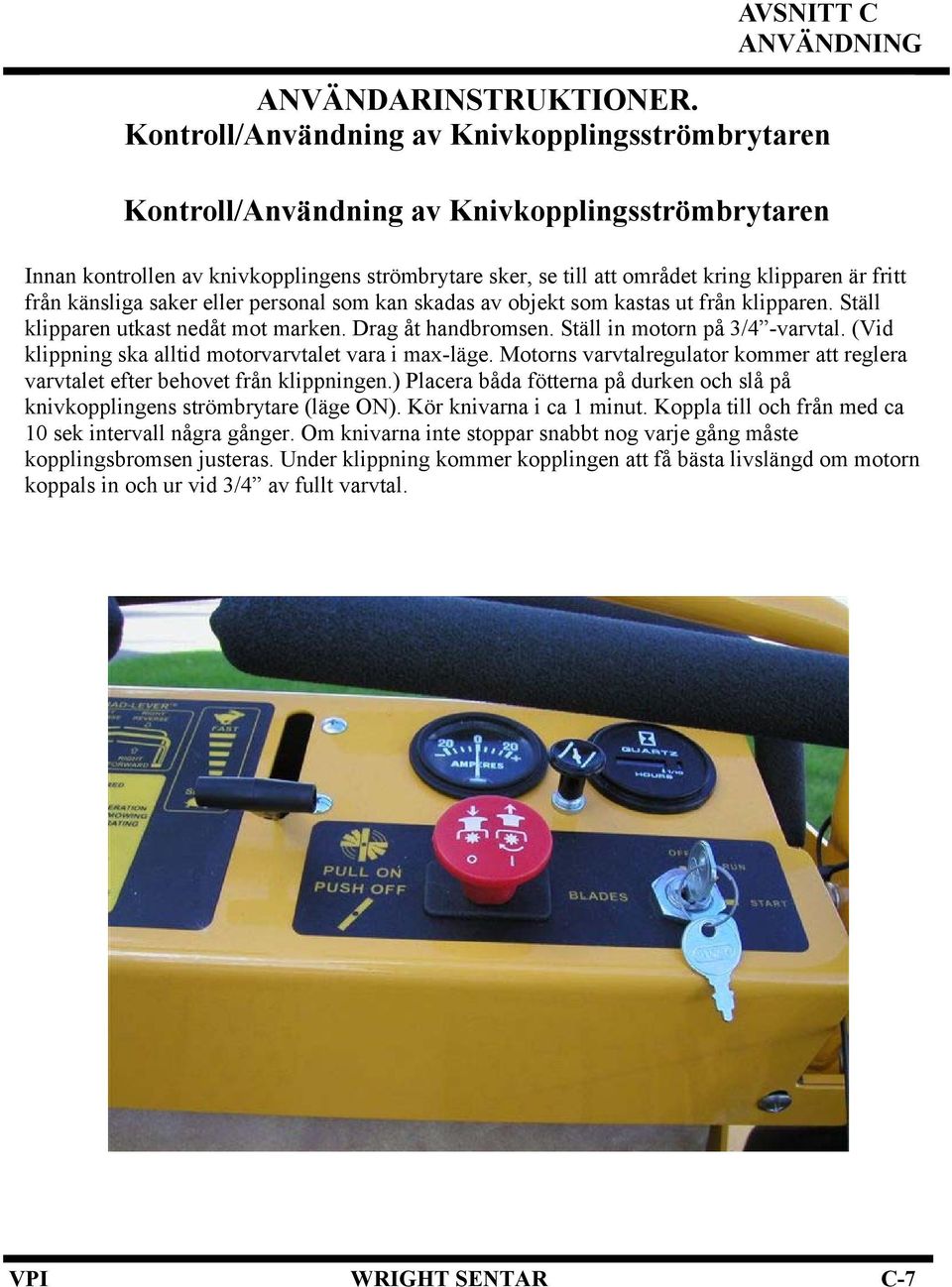

16 AVSNITT C ANVÄNDARINSTRUKTIONER. Kontroll/Användning av Knivkopplingsströmbrytaren Kontroll/Användning av Knivkopplingsströmbrytaren Innan kontrollen av knivkopplingens strömbrytare sker, se till att området kring klipparen är fritt från känsliga saker eller personal som kan skadas av objekt som kastas ut från klipparen. Ställ klipparen utkast nedåt mot marken. Drag åt handbromsen. Ställ in motorn på 3/4 -varvtal. (Vid klippning ska alltid motorvarvtalet vara i max-läge. Motorns varvtalregulator kommer att reglera varvtalet efter behovet från klippningen.) Placera båda fötterna på durken och slå på knivkopplingens strömbrytare (läge ON). Kör knivarna i ca 1 minut. Koppla till och från med ca 10 sek intervall några gånger. Om knivarna inte stoppar snabbt nog varje gång måste kopplingsbromsen justeras. Under klippning kommer kopplingen att få bästa livslängd om motorn koppals in och ur vid 3/4 av fullt varvtal. VPI WRIGHT SENTAR C-7

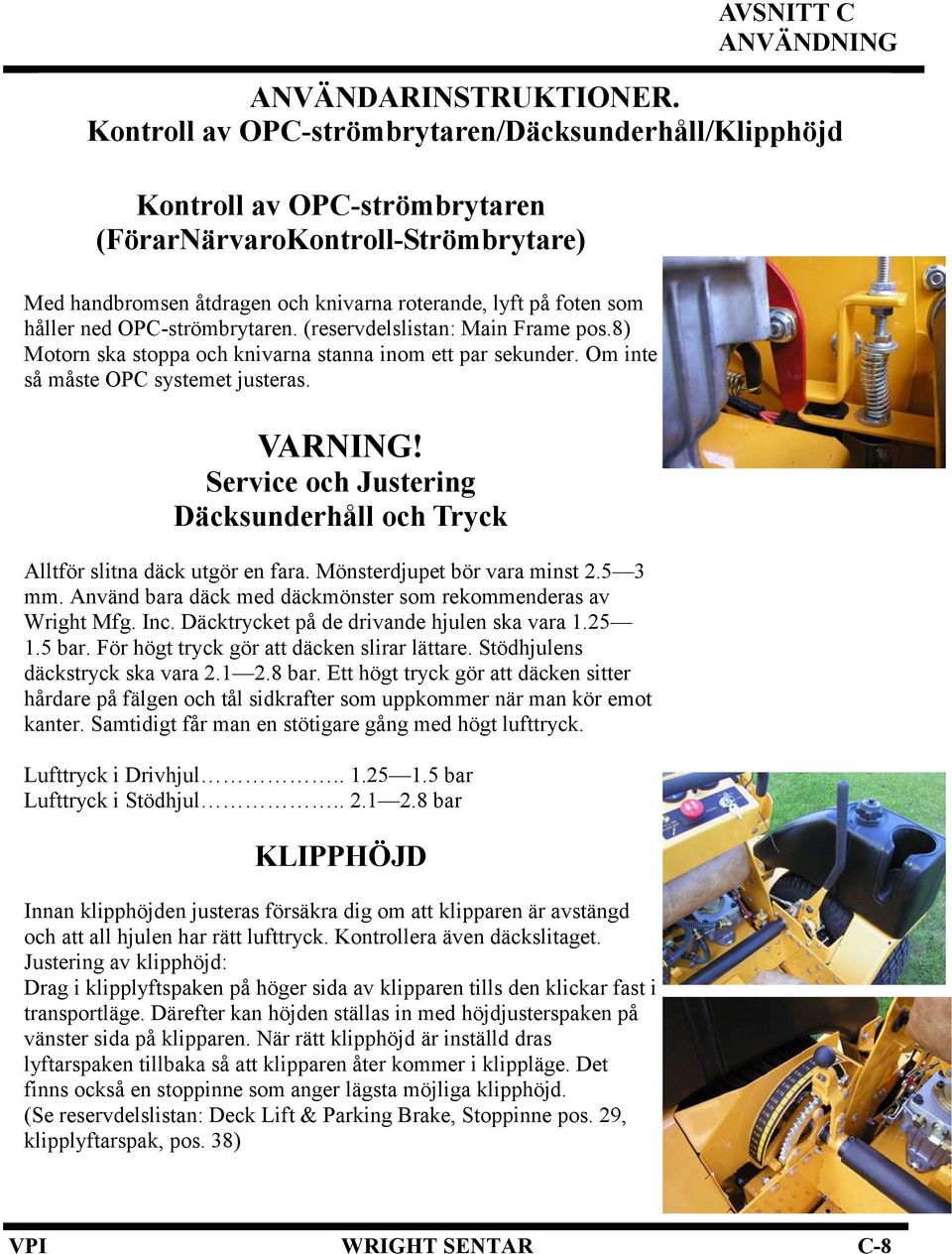

17 AVSNITT C ANVÄNDARINSTRUKTIONER. Kontroll av OPC-strömbrytaren/Däcksunderhåll/Klipphöjd Kontroll av OPC-strömbrytaren (FörarNärvaroKontroll-Strömbrytare) Med handbromsen åtdragen och knivarna roterande, lyft på foten som håller ned OPC-strömbrytaren. (reservdelslistan: Main Frame pos.8) Motorn ska stoppa och knivarna stanna inom ett par sekunder. Om inte så måste OPC systemet justeras. VARNING! Service och Justering Däcksunderhåll och Tryck Alltför slitna däck utgör en fara. Mönsterdjupet bör vara minst mm. Använd bara däck med däckmönster som rekommenderas av Wright Mfg. Inc. Däcktrycket på de drivande hjulen ska vara bar. För högt tryck gör att däcken slirar lättare. Stödhjulens däckstryck ska vara bar. Ett högt tryck gör att däcken sitter hårdare på fälgen och tål sidkrafter som uppkommer när man kör emot kanter. Samtidigt får man en stötigare gång med högt lufttryck. Lufttryck i Drivhjul bar Lufttryck i Stödhjul bar KLIPPHÖJD Innan klipphöjden justeras försäkra dig om att klipparen är avstängd och att all hjulen har rätt lufttryck. Kontrollera även däckslitaget. Justering av klipphöjd: Drag i klipplyftspaken på höger sida av klipparen tills den klickar fast i transportläge. Därefter kan höjden ställas in med höjdjusterspaken på vänster sida på klipparen. När rätt klipphöjd är inställd dras lyftarspaken tillbaka så att klipparen åter kommer i klippläge. Det finns också en stoppinne som anger lägsta möjliga klipphöjd. (Se reservdelslistan: Deck Lift & Parking Brake, Stoppinne pos. 29, klipplyftarspak, pos. 38) VPI WRIGHT SENTAR C-8

18 AVSNITT C ANVÄNDARINSTRUKTIONER. Justering av Klippaggregatet/Remspänning/Bogsering Justering av Klippaggregatet Klippaggregatets lutning (skillnaden i höjd mellan framdel och bakdel på klippkåpan) samt höjdläget i sidled kan justeras. Lutningen är inställd på ca 6 mm från fabrik (optimal inställning). Klippkåpan är upphängd i gängade länkar i varje hörn. Länkarna är anslutna till kedjor. Genom att rotera länkarna kan höjden ändras. Om de bakre länkarna justeras upp över fabriksinställningen kan det inträffa att klippkåpan inte kan låsas i transportläge. Kontrollera att klipphöjdjusteringen fungerar som den ska efter att länkarna har justerats. Om det uppstår problem med justeringen tag kontakt med din återförsäljare. REMSPÄNNING Drivremmen till pumparna är självjusterande. Endast byte är nödvändigt när remmen är utsliten eller har gått av. Remspänningen till knivarna är också självjusterande. Se reservdelslistan: ENGINE DECK COMPONENTS, pos 61..uppåt FÖRFLYTTNING AV KLIPPAREN VID MOTORFEL Lasta klipparen på en släpvagn. Klipparen bör inte bogseras. VPI WRIGHT SENTAR C-9

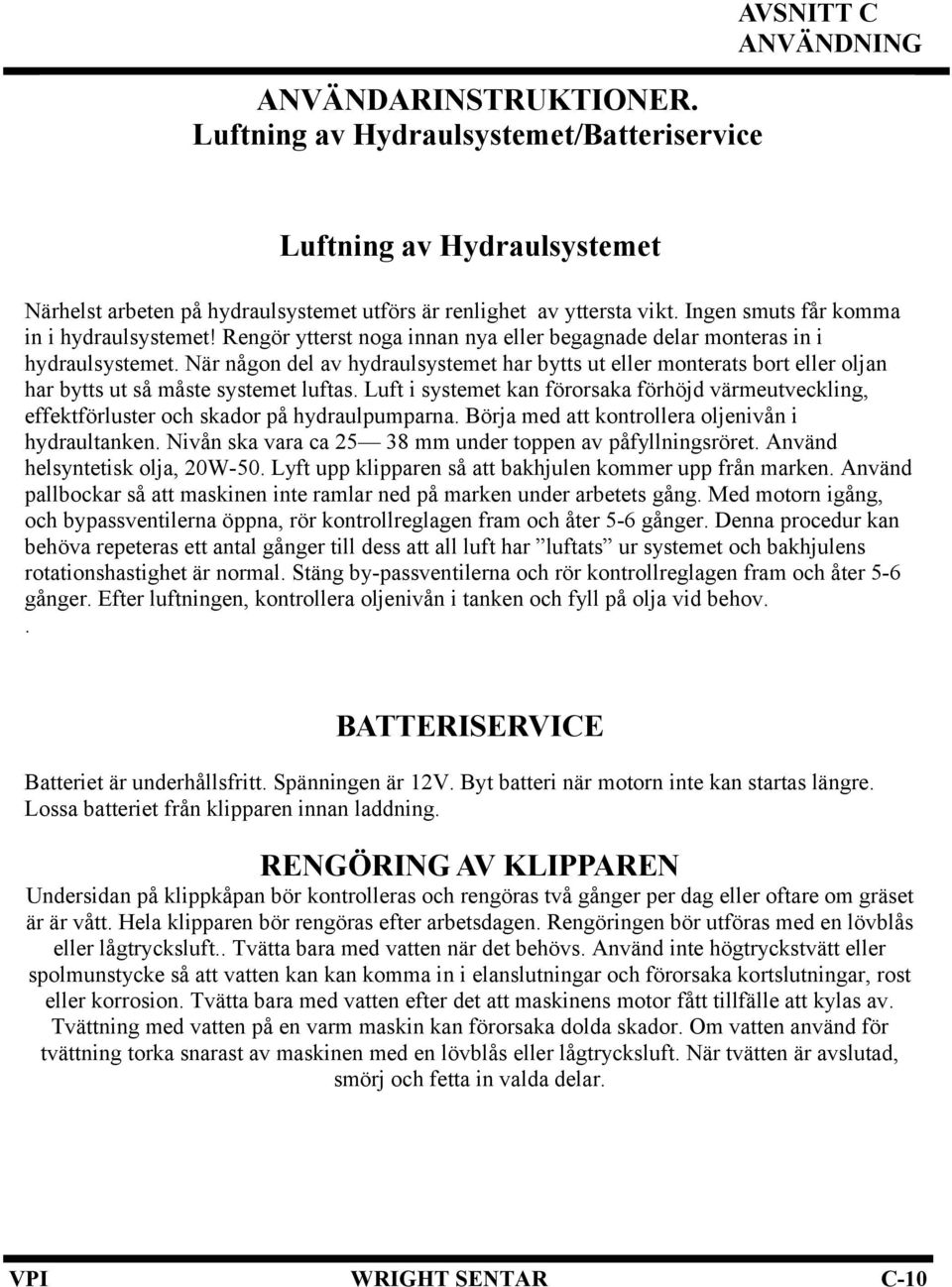

19 ANVÄNDARINSTRUKTIONER. Luftning av Hydraulsystemet/Batteriservice AVSNITT C Luftning av Hydraulsystemet Närhelst arbeten på hydraulsystemet utförs är renlighet av yttersta vikt. Ingen smuts får komma in i hydraulsystemet! Rengör ytterst noga innan nya eller begagnade delar monteras in i hydraulsystemet. När någon del av hydraulsystemet har bytts ut eller monterats bort eller oljan har bytts ut så måste systemet luftas. Luft i systemet kan förorsaka förhöjd värmeutveckling, effektförluster och skador på hydraulpumparna. Börja med att kontrollera oljenivån i hydraultanken. Nivån ska vara ca mm under toppen av påfyllningsröret. Använd helsyntetisk olja, 20W-50. Lyft upp klipparen så att bakhjulen kommer upp från marken. Använd pallbockar så att maskinen inte ramlar ned på marken under arbetets gång. Med motorn igång, och bypassventilerna öppna, rör kontrollreglagen fram och åter 5-6 gånger. Denna procedur kan behöva repeteras ett antal gånger till dess att all luft har luftats ur systemet och bakhjulens rotationshastighet är normal. Stäng by-passventilerna och rör kontrollreglagen fram och åter 5-6 gånger. Efter luftningen, kontrollera oljenivån i tanken och fyll på olja vid behov.. BATTERISERVICE Batteriet är underhållsfritt. Spänningen är 12V. Byt batteri när motorn inte kan startas längre. Lossa batteriet från klipparen innan laddning. RENGÖRING AV KLIPPAREN Undersidan på klippkåpan bör kontrolleras och rengöras två gånger per dag eller oftare om gräset är är vått. Hela klipparen bör rengöras efter arbetsdagen. Rengöringen bör utföras med en lövblås eller lågtrycksluft.. Tvätta bara med vatten när det behövs. Använd inte högtryckstvätt eller spolmunstycke så att vatten kan kan komma in i elanslutningar och förorsaka kortslutningar, rost eller korrosion. Tvätta bara med vatten efter det att maskinens motor fått tillfälle att kylas av. Tvättning med vatten på en varm maskin kan förorsaka dolda skador. Om vatten använd för tvättning torka snarast av maskinen med en lövblås eller lågtrycksluft. När tvätten är avslutad, smörj och fetta in valda delar. VPI WRIGHT SENTAR C-10

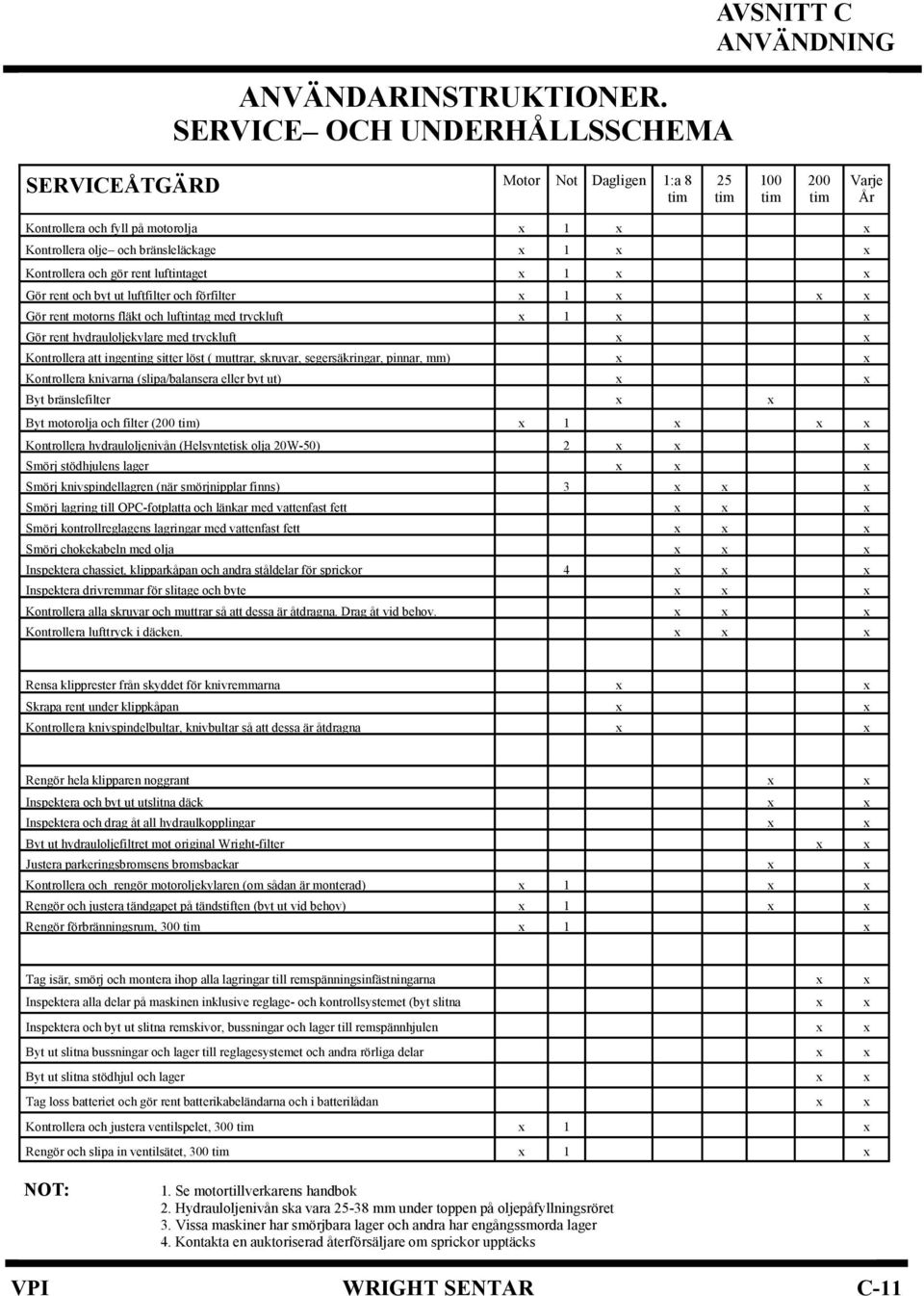

20 ANVÄNDARINSTRUKTIONER. SERVICE OCH UNDERHÅLLSSCHEMA AVSNITT C SERVICEÅTGÄRD Motor Not Dagligen 1:a 8 tim 25 tim 100 tim 200 tim Varje År Kontrollera och fyll på motorolja x 1 x x Kontrollera olje och bränsleläckage x 1 x x Kontrollera och gör rent luftintaget x 1 x x Gör rent och byt ut luftfilter och förfilter x 1 x x x Gör rent motorns fläkt och luftintag med tryckluft x 1 x x Gör rent hydrauloljekylare med tryckluft x x Kontrollera att ingenting sitter löst ( muttrar, skruvar, segersäkringar, pinnar, mm) x x Kontrollera knivarna (slipa/balansera eller byt ut) x x Byt bränslefilter x x Byt motorolja och filter (200 tim) x 1 x x x Kontrollera hydrauloljenivån (Helsyntetisk olja 20W-50) 2 x x x Smörj stödhjulens lager x x x Smörj knivspindellagren (när smörjnipplar finns) 3 x x x Smörj lagring till OPC-fotplatta och länkar med vattenfast fett x x x Smörj kontrollreglagens lagringar med vattenfast fett x x x Smörj chokekabeln med olja x x x Inspektera chassiet, klipparkåpan och andra ståldelar för sprickor 4 x x x Inspektera drivremmar för slitage och byte x x x Kontrollera alla skruvar och muttrar så att dessa är åtdragna. Drag åt vid behov. x x x Kontrollera lufttryck i däcken. x x x Rensa klipprester från skyddet för knivremmarna x x Skrapa rent under klippkåpan x x Kontrollera knivspindelbultar, knivbultar så att dessa är åtdragna x x Rengör hela klipparen noggrant x x Inspektera och byt ut utslitna däck x x Inspektera och drag åt all hydraulkopplingar x x Byt ut hydrauloljefiltret mot original Wright-filter x x Justera parkeringsbromsens bromsbackar x x Kontrollera och rengör motoroljekylaren (om sådan är monterad) x 1 x x Rengör och justera tändgapet på tändstiften (byt ut vid behov) x 1 x x Rengör förbränningsrum, 300 tim x 1 x Tag isär, smörj och montera ihop alla lagringar till remspänningsinfästningarna x x Inspektera alla delar på maskinen inklusive reglage- och kontrollsystemet (byt slitna x x Inspektera och byt ut slitna remskivor, bussningar och lager till remspännhjulen x x Byt ut slitna bussningar och lager till reglagesystemet och andra rörliga delar x x Byt ut slitna stödhjul och lager x x Tag loss batteriet och gör rent batterikabeländarna och i batterilådan x x Kontrollera och justera ventilspelet, 300 tim x 1 x Rengör och slipa in ventilsätet, 300 tim x 1 x NOT: 1. Se motortillverkarens handbok 2. Hydrauloljenivån ska vara mm under toppen på oljepåfyllningsröret 3. Vissa maskiner har smörjbara lager och andra har engångssmorda lager 4. Kontakta en auktoriserad återförsäljare om sprickor upptäcks VPI WRIGHT SENTAR C-11

21 AVSNITT C ANVÄNDARINSTRUKTIONER. SERVICEBOK DATUM UTFÖRD SERVICE DRIFTTIMMAR VERKSTAD/TEKNIKER VPI WRIGHT SENTAR C-12
