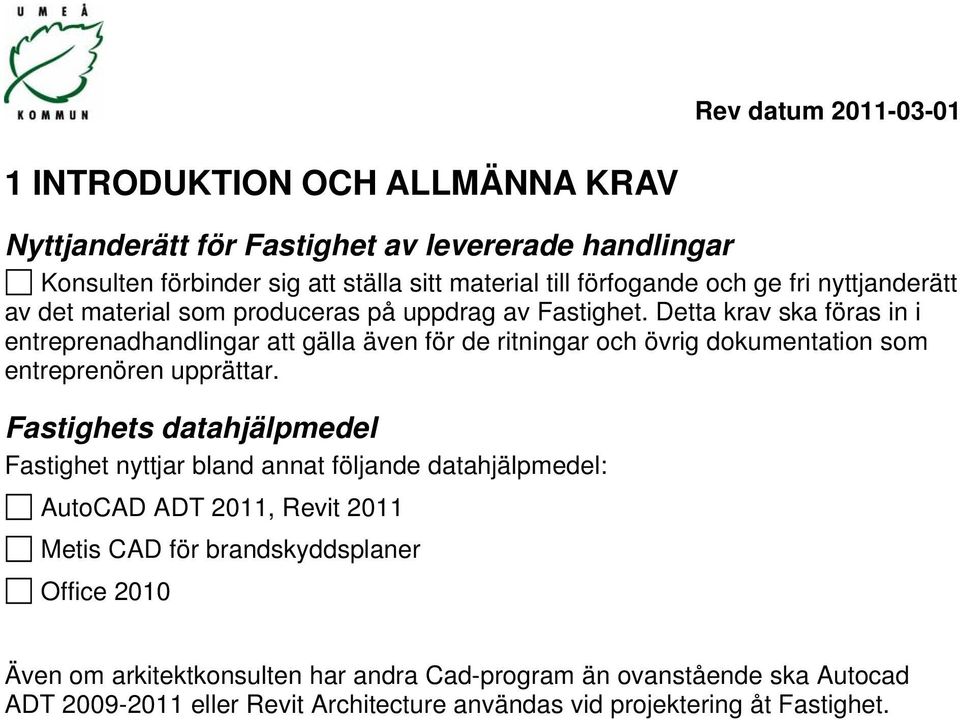

1 Rev datum INTRODUKTION OCH ALLMÄNNA KRAV Nyttjanderätt för Fastighet av levererade handlingar Konsulten förbinder sig att ställa sitt material till förfogande och ge fri nyttjanderätt av det material som produceras på uppdrag av Fastighet. Detta krav ska föras in i entreprenadhandlingar att gälla även för de ritningar och övrig dokumentation som entreprenören upprättar. Fastighets datahjälpmedel Fastighet nyttjar bland annat följande datahjälpmedel: AutoCAD ADT 2011, Revit 2011 Metis CAD för brandskyddsplaner Office 2010 Även om arkitektkonsulten har andra Cad-program än ovanstående ska Autocad ADT eller Revit Architecture användas vid projektering åt Fastighet.

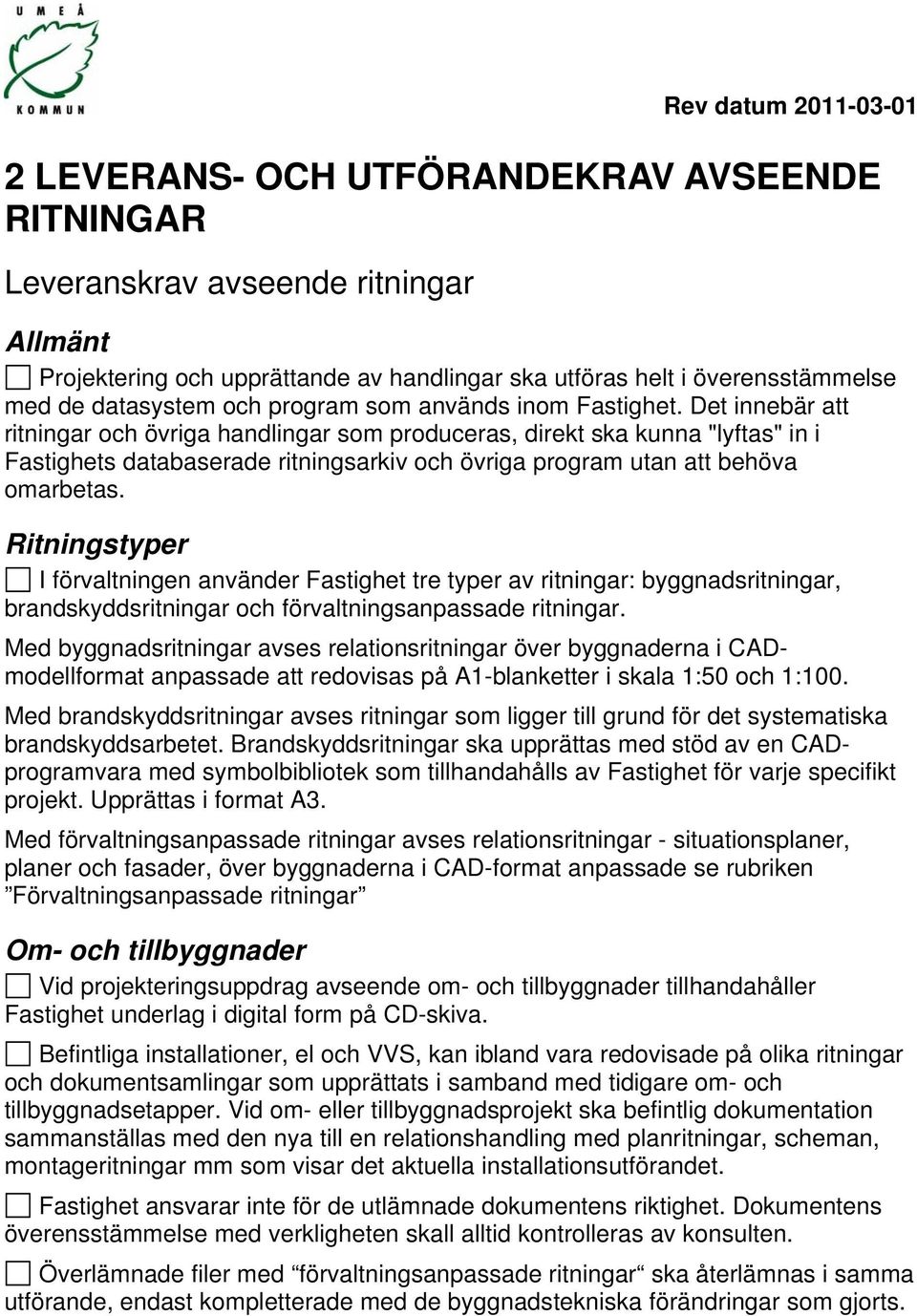

2 Rev datum LEVERANS- OCH UTFÖRANDEKRAV AVSEENDE RITNINGAR Leveranskrav avseende ritningar Allmänt Projektering och upprättande av handlingar ska utföras helt i överensstämmelse med de datasystem och program som används inom Fastighet. Det innebär att ritningar och övriga handlingar som produceras, direkt ska kunna "lyftas" in i Fastighets databaserade ritningsarkiv och övriga program utan att behöva omarbetas. Ritningstyper I förvaltningen använder Fastighet tre typer av ritningar: byggnadsritningar, brandskyddsritningar och förvaltningsanpassade ritningar. Med byggnadsritningar avses relationsritningar över byggnaderna i CADmodellformat anpassade att redovisas på A1-blanketter i skala 1:50 och 1:100. Med brandskyddsritningar avses ritningar som ligger till grund för det systematiska brandskyddsarbetet. Brandskyddsritningar ska upprättas med stöd av en CADprogramvara med symbolbibliotek som tillhandahålls av Fastighet för varje specifikt projekt. Upprättas i format A3. Med förvaltningsanpassade ritningar avses relationsritningar - situationsplaner, planer och fasader, över byggnaderna i CAD-format anpassade se rubriken Förvaltningsanpassade ritningar Om- och tillbyggnader Vid projekteringsuppdrag avseende om- och tillbyggnader tillhandahåller Fastighet underlag i digital form på CD-skiva. Befintliga installationer, el och VVS, kan ibland vara redovisade på olika ritningar och dokumentsamlingar som upprättats i samband med tidigare om- och tillbyggnadsetapper. Vid om- eller tillbyggnadsprojekt ska befintlig dokumentation sammanställas med den nya till en relationshandling med planritningar, scheman, montageritningar mm som visar det aktuella installationsutförandet. Fastighet ansvarar inte för de utlämnade dokumentens riktighet. Dokumentens överensstämmelse med verkligheten skall alltid kontrolleras av konsulten. Överlämnade filer med förvaltningsanpassade ritningar ska återlämnas i samma utförande, endast kompletterade med de byggnadstekniska förändringar som gjorts.

3 Projekteringsmetodik Projekt som utförs åt Fastighet skall genomföras på följande sätt: I samband med projektering skall all ritningsdokumentation utföras med CAD. Vid projektering skall modellorienterad projektering tillämpas. Endast en ritningsfil per tekniktyp ska användas för att redovisa varje våningsplan. Med tekniktyp avses de olika konsulttyperna A, K, V osv. Projektering skall ske med användande av externa referenser. Detta innebär att respektive tekniktyps ritningsfil endast skall innehålla den egna tekniktypens information. För att redovisa t ex VVS sammanlagras A och VVS ritningsfiler till en fullständig ritning. Adresser till externa referenser skall anges med relativ adress anpassad till den biblioteksstruktur som anges i detta dokument. Utskriftsritningarna kan definieras som layouter i modellfilen eller som separata dwg-filer. Övriga ritningar, sektioner, uppställningar etc. kan utföras ritningsorienterat. Ritningsfilerna ska så långt det är möjligt likna ritningsnumreringen. Ritningsnumreringen utförs enligt SS utgåva 2. Innan projekteringsstart bestämmer inblandade konsulter vilken av metoderna A eller B enligt punkt 6 Dokumentation i standarden som ska användas. El-ritningar ska numreras enligt BSAB-systemet med koderna: 60 Situationsplaner, 61 Kanalisation, 63 Elkraftsystem, 63F Belysning, 63FH Nödbelysning, 63H Elvärmesystem, 63J Motordrift, 64B Datanät, 64C Säkerhetssystem, 64CBB Brandlarm, 64CBE Inbrotts/Överfallslarm, 64CCB Passerkontroll, 64D Teletekniska signalsystem, 64E Telekommunikationssystem, 66 Spänningsutjämning, 71 Hissar Modellfilerna namnges enligt Bygghandlingar 90 Del 8 kap 2.33 och med anpassning till SS utgåva 2, t.ex A40-Pxxx Förvaltningsanpassade planer och fasader namnges enligt följande exempel, A40_0201.dwg där 02 avser byggnadsnummer och 01 avser ett löpnummer. Planerna läggs före fasaderna i löpnummerkejdan. Samtliga tekniktypers modellritningar förses med information om Fastighetsbeteckning, Populärnamn, byggnad nr och våningsplan. Installationsteknikerna skall upprätta egna textlager på sina modellritningar för rumsnummer och rumsnamn så att installationer, rumsnummer och rumsnamn kan redovisas med full läsbarhet. Lagernamnet skall ha samma namn som textlagret på A-ritningen med undantaget att begynnelsebokstaven A byts ut mot teknikens egen bokstavsbeteckning. Rumsbegränsningslinjer i form av polyline och areauppgifter läggs in på A- modellritning enligt anvisningar i SB-Rekommendationer 11 Cad-lager utåva 2 avsnitt om cad-programmet inte innehåller funktionen där detta sker automatiskt. Förvaltningsanpassad information läggs på separata lager i modellritningarna. Ett lager används för varje informationstyp. Information om personalbelastning i arbets- och samlingslokaler läggs in i ventilationsmodellen. Uppdelning av modellritning för redovisning på A1-blanketter skall utföras i samråd med Fastighet.

4 Lagerstruktur enligt SB-rekommendationer 11 Cad-lager utgåva 2. Avvikelser från denna standard får endast ske i samråd med Fastighet, exempelvis då information ska föras in som ej kan hänföras till ett fördefinierat lager. De nya lagren ska dokumenteras i en lagerlista som ska ingå i leverans av relationshandlingar. Samtliga dörrar på A-modellerna ritas med 30 graders slagning. Katalogstruktur Samtliga ritningsfiler som utnyttjar externa referenser skall använda relativa adresser anpassade efter nedanstående katalogstruktur. Vid inleverans av information till Fastighet efter projektets avslut skall informationen vara upplagd enligt denna modell för varje byggnad. \projekt\byggnad xx\ \A-modell \A-ritn \X-modell * \X-ritn * \Forvaltning \Driftkort \Bygglov \Rumsbeskrivningar * Separat katalog läggs upp för varje tekniktyp. OBS! Katalognamn får inte innehålla bokstäverna å, ä eller ö De cals-filer som skapas för varje utplottad ritning enligt rubriken Leveransformat digital information ska läggas i katalogen \x-ritn. Detta gäller även i de fall projekteringen utförs med utskriftsritningarna definierade som layouter i modellfilen. Förvaltningsanpassade ritningar Förvaltningsanpassade ritningar upprättas i CAD baserade på gällande modellritningar med status Relationsritning. Ritningarna läggs i katalogen \Forvaltning\ och modellritning anropas som extern referens. Situationsplan redovisas i skala 1:500 och planritningar normalt i skala 1:100 och A1-format med texthöjder anpassade för läsbarhet vid utskrift i A3. Texthöjd 250 i skala 1:100 på A-modellen är godtagbar. Planritningar redovisas med enbart lager för byggnaden, utvändiga huvudmått, rumsnummer, rumsnamn, skalstock, orienteringsplan samt förvaltningsanpassad information tända. Text på situationsplan ska endast omfatta byggnadsnummer och byggnadsbenämning.

5 Tidig leverans av digital information För registrering av vissa uppgifter i Fastighets och andra inblandade parters stödsystem krävs en tidig leverans av vissa handlingar. Så snart planlösningen är fastställd levereras planmodeller från Arkitekten samt utförd areamätning utförd enligt punkten Areamätning längre fram i denna anvisning. Filerna skickas via e-post till mikael.nyman@umea.se. Leveransformat digital information När slutbesiktning utförts och entreprenaden godkänts ska relationshandlingar överlämnas. Samtliga teknikers ritningar ska vara enhetligt reviderade. Det färdiga materialet skall levereras till Fastighet på följande sätt: Dokumenten levereras på CD-rom-skiva. Samtliga dokument för alla tekniktyper levereras på en gemensam CD för ett projekt. Ansvar för samordning av leverans bestämmes vid projektstart och dokumenteras i CAD-planen. CD-skiva märks med projektnamn. Till Fastighet levereras modellritningsfiler med tillhörande utskriftsfiler, komplementfiler mm samt övriga ritningsfiler över sektioner, uppställningar mm. Filer enligt ovan levereras i DWG-format. DWG-filerna skall vara rensade från ej använda lager, block mm med kommandot Purge. Modellritningsfiler skall levereras med öppna referenser. Ritningsförteckning med ritningsnamn, filnamn, fildatum, skala och på vilken CD filen ligger skall upprättas. Ritningsförteckning utförs som textfil och bilägges leveransen. Samtliga utplottade ritningar skall utöver leverans enligt ovan levereras i Calsformat med extension.cal Lämpligen används den i AutoCad ingående skrivardrivrutinen Dimensional Cals Type 1 (CCITT G4 2D Compression Samtliga utskrivna dokument (beskrivningar mm) skall levereras i PDF-format. Vid leverans av ritningar där font- eller shape-filer används som frångår Autocad ADT- standard ska dessa filer ingå i leveransen. Leveransformat icke digital information Papperskopior på samtliga ritningar levereras i A3-format. Omfattning av leveranser Leveranser sker enligt följande för resp. teknik: DWG Papperskopior CALS Förvaltn.anpassade A-ritn. 1-1 A-ritningar 1-1 I-ritningar 1-1 M-ritningar K-ritningar 1-1

6 VVS-ritningar El-ritningar SÖ-ritningar Utförandekrav avseende ritningar och övrig dokumentation Allmänt Generellt gäller att Byggsektorns rekommendationer för redovisning av byggprojekt, BYGGHANDLINGAR 90, ska tillämpas vid upprättande av ritningar på uppdrag av Fastighet. Relationshandlingar för el- och teleinstallationer ska utföras enligt anvisningar som ges i SEK Handbok 422 och Bygghandlingar 90. Ritningsformat All projektering skall redovisas i A1-format. Markritningar i skala 1:200 respektive 1:500, övriga i skala 1:100 repektive 1:50. Lämplig skala för aktuellt projekt fastställs i samråd med Fastighets handläggare. Ritningshuvud Textruta utformas enligt följande: UMEÅ KOMMUN Fastighetsbeteckning Populärnamn Byggnad nr Våningsplan Tekniktillhörighet Exempel: UMEÅ KOMMUN Läroverket 1 Östra Gymnasiet Byggnad 01 Plan 1 Ritningens tekniktillhörighet Ritningsnumrering Ritningsnumrering enligt SS utgåva 2. Innan projekteringsstart bestämmer inblandade konsulter vilken av metoderna A eller B enligt punkt 6 Dokumentation i standarden som ska användas. Vald metod dokumenteras så att

7 alla inblandade parter vet vad som gäller. El-ritningar ska numreras enligt BSABsystemet med koderna: 60 Situationsplaner, 61 Kanalisation, 63 Elkraftsystem, 63F Belysning, 63FH Nödbelysning, 63H Elvärmesystem, 63J Motordrift, 64B Datanät, 64C Säkerhetssystem, 64CBB Brandlarm, 64CBE Inbrotts/Överfallslarm, 64CCB Passerkontroll, 64D Teletekniska signalsystem, 64E Telekommunikationssystem, 66 Spänningsutjämning, 71 Hissar Systematisk lägeskodning eller löpande numrering tillämpas. Numreringen ska vara gemensam för alla teknikers ritningar. Byggnads- och rumsnumrering Nybyggnader Byggnadsnumrering ska utföras löpande 01, 02, 03 osv i vänstervarv med början 01 för fastighetens huvudbyggnad, eller alternativt första byggnad till vänster om fastighetens huvudinfart om detta kan anses lämpligare i ett projekt. Rumsnumrering ska även den utföras löpande i vänstervarv med början i byggnadens huvudentré. En byggnads nedersta plan benämns Plan 1 oavsett om detta är källarvåning, souterrängvåning eller bottenvåning. Numret består normalt av 6 eller 7 positioner där de två första avser aktuellt byggnadsnummer (utan nolla) med ett bindestreck. Exempel för Byggnad 01: Plan , osv Plan , osv Plan , osv Rumsbenämning anges under rumsnumret. Om-och tillbyggnader Vid om- och tillbyggnader ska rumsnumrering alltid utföras i samråd med Fastighet även om nya rumsnummer redan införts på förvaltningsanpassade ritningar. Den ursprungliga rumsnumreringen får inte raderas om det för anläggningen ifråga finns äldre beskrivningar, scheman, journaler odyl som ska nyttjas för anläggningen efter ombyggnad. Vid CAD-projektering ska sådant äldre rumsnummer införas på ett särskilt lager inom parantes. På translaroriginal ska det gamla numret överstrykas, dock så att läsbarheten kvarstår. Beslut om rumsnumrering skall dokumenteras. Areamätning Arkitekt skall i samband med CAD-projektering utföra ytmätning. Såväl BTA och BRA för byggnaden som NTA på rumsnivå ska redovisas. I förekommande fall redovisas även varje lägenhets Bruksarea (BRA). Samtliga areor ska summeras per plan och byggnad. Rumsnummer, rumsnamn och ytuppgifter levereras på blanketten för areamätning enligt bilaga 2.1. Rumsnummer, rumsnamn och areauppgifter levereras på blanketten för areamätning enligt bilaga 2.1.

8 Areaberäkning av fasader och tak enligt Bilaga 2.1. För varje fasad ska anges om fönsterarean är mindre eller större än 25% av fasadarean. System- och komponentbenämningar Fastighet använder Pondus dataprogram för drift och underhåll. För rationell hantering och sökning i olika register måste strukturer och benämningar vara enhetliga. Benämningar på system och komponenter ska följa anvisningarna nedan och angivna bilagor och hänvisningar. Exempel på systembenämningar som finns registrerade i Pondus framgår av Bilaga 2.2. Vid upprättande av underlag för planerat underhåll används lämpligen systembenämningar som ansluter till dessa. Se även avsnitt 6 Underhållsinstruktioner (Generella planeringsposter i planerat underhåll) där systembenämningar för vissa underhållsobjekt finns angivna. Kontroll av systembenämningar bör alltid ske med Fastighet Planering före leverans av dokumentationen. Byggprojektledaren anvisar kontaktperson. Komponentbenämningen ska bestå av en huvudbenämning och en tilläggsbenämning avskiljda av ett bindestreck. Huvudbenämningen ska alltid följa komponentlistan bilaga 2.3 medan tilläggsbenämningen kan väljas mer fritt och objektsanpassad från fall till fall. Kontroll av valda komponentbenämningar bör alltid ske med Fastighet Planering före leverans av dokumentationen. Byggprojektledaren anvisar kontaktperson. Komponentbeteckningar typ LV1, BK2, GQ1A etc. ska i befintliga anläggningar inte ändras, men ska vid ny- och ombyggnader följa Fastighets anvisning enligt avsnitt 8 Märkning. Bilaga 6.1 Tillsyns- och skötselplanering ska ifyllas och användas för direktimport av system, komponenter och underhållsplanering i Pondus. Se även avsnittet 6 Underhållsinstruktioner. Under tekniska data registreras leverantörens ID-märkning, luftflöde, varvtal, märkström, driftström, motoreffekt, totaltryck, SFP-värdet m.fl. uppgifter som är tillgängliga och lämpliga att ange. Luftfilter registreras som en egen komponent.

9 Rev datum LEVERANS- OCH UTFÖRANDEKRAV AVSEENDE DRIFTKORT OCH ORIENTERINGSPLANER FÖR DRIFT Allmänt Om inte annat sägs i varje enskilt fall ska driftkort, orienteringsplaner, översiktsscheman etc. utföras i enlighet med redovisningsexempel i Svenska Kommunförbundets kravspecifikation för drift- och underhållsinstruktioner artikelnummer Skriften kan beställas från Kommentus Förlag, tfn , fax Undantag gäller lagerhantering som ska utföras enligt detta avsnitt samt beteckningssystem som ska följa 8 Märkhandling. Driftkort Vid utformning av driftkort skall eftersträvas att flödesbild och funktionstext placeras på åtskilda kort som ska vara i storlek A4. Bild och text till driftkort som skall ingå i DU-instruktioner skall levereras åtskilda enligt nedan till Fastighet som monterar samman bild och text i ett worddokument till ett färdigt driftkort via OLEkoppling. Driftkortsbild levereras i AutoCad DWG format. Texter i driftkortets flödesbild skall skrivas i storlek 5,0 i skala 1:1. Flödesbilden skall motsvara uppställning i verkligheten. Littrering skall följa Fastighets standard. Lagerhantering, färger, texthöjder mm enligt tabell nedan. Funktionstext skall skrivas i Word for Windows och levereras till Fastighet för montage ihop med bild till färdigt driftkort. Konsulten upprättar driftkort som ska medfölja entreprenadhandlingarna. I programtexten till entreprenadhandlingarna skall klart framgå att entreprenören skall uppdatera detta driftkort mot verklig installation. Om driftkortet görs om av annan part gäller samma leveransvillkor för det nya kortet oberoende av vem som producerat detsamma. Detta förtydligande ska framgå av programhandlingarna. Orienteringsplaner Orienteringsplaner upprättas på basis av de förvaltningsanpassade ritningarna upprättade enl. avsnittet Leverans- och utförandekrav avseende ritningar. Orienteringsplanernas omfattning och innehåll fastställs från fall till fall i samråd med Fastighet beroende på objektets storlek mm. Normalt skall samtliga, ur funktions- och underhållssynpunkt, viktiga komponenters läge markeras på orienteringsplanerna. Vid anläggningar med flera tekniska system ska betjäningsområden markeras med olika typ av rastreringar.

10 Lagerhantering, färger, texthöjd mm för driftkort och orienteringsplaner Driftkort Media Lager Linje/penna Färg/linjetyp Uteluft Uteluft 1,0 Blå Tilluft Tilluft 1,0 Röd Frånluft/Avluft Frånluft 1,0 Grön Brandgas Brand 1,0 Svart Värme primär/fjv. VP 0,7 Violett Värme sekundär VS 0,5 Röd Varmvatten VV, VV, VVC 0,5 Röd Kallvatten KV 0,3 Blå, streckad på sit.plan m.m, heldragen på flödes-scheman. Dagvatten D 0,5 Grön streckprickad Spillvatten S 0,5 Brun (30) heldragen Kyla direktförångning KM 0,3 Violett Kyla vatten KB 0,3 Blå Värmeåtervinning VÅ 0,3 Orange El/Styr El 0,3 Grön streckad Symboler Symb 0,3/0,7 Svart Vägar Väg 0,3 Svart Hus Hus 0,3/0,7 Svart Text Text 5 mm/0,3 Svart Orienteringsplaner Media Lager Linje/penna Färg/linjetyp Luftbehandling Luft 0,3 Blå Värme/Sanitet VS 0,3 Grön Kyla Kyla 0,3 Violett El/Styr El 0,3 Röd Brand Brand 0,3 Svart Värmekulvert Värmekulvert 0,3 Magenta

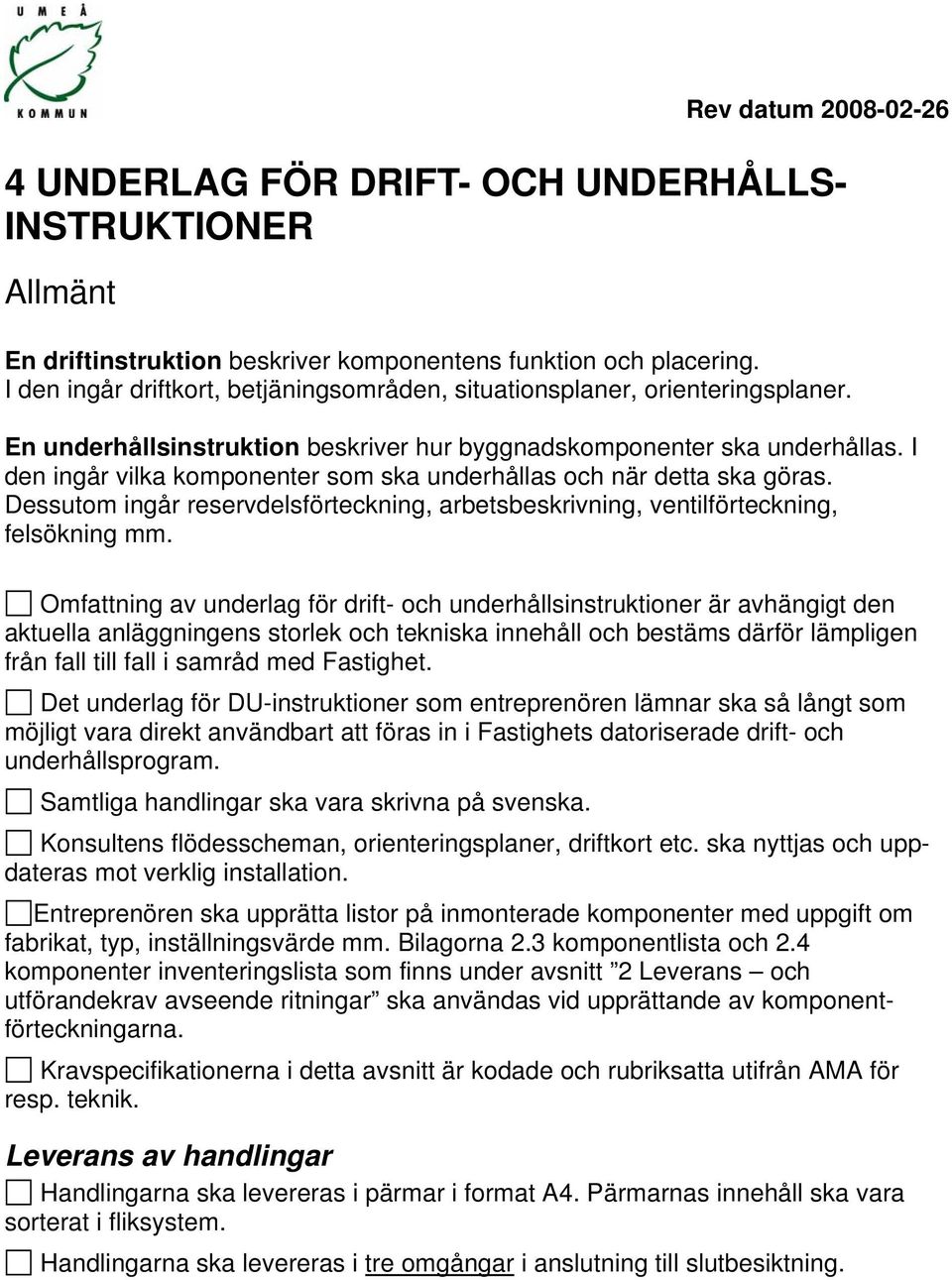

11 Rev datum UNDERLAG FÖR DRIFT- OCH UNDERHÅLLS- INSTRUKTIONER Allmänt En driftinstruktion beskriver komponentens funktion och placering. I den ingår driftkort, betjäningsområden, situationsplaner, orienteringsplaner. En underhållsinstruktion beskriver hur byggnadskomponenter ska underhållas. I den ingår vilka komponenter som ska underhållas och när detta ska göras. Dessutom ingår reservdelsförteckning, arbetsbeskrivning, ventilförteckning, felsökning mm. Omfattning av underlag för drift- och underhållsinstruktioner är avhängigt den aktuella anläggningens storlek och tekniska innehåll och bestäms därför lämpligen från fall till fall i samråd med Fastighet. Det underlag för DU-instruktioner som entreprenören lämnar ska så långt som möjligt vara direkt användbart att föras in i Fastighets datoriserade drift- och underhållsprogram. Samtliga handlingar ska vara skrivna på svenska. Konsultens flödesscheman, orienteringsplaner, driftkort etc. ska nyttjas och uppdateras mot verklig installation. Entreprenören ska upprätta listor på inmonterade komponenter med uppgift om fabrikat, typ, inställningsvärde mm. Bilagorna 2.3 komponentlista och 2.4 komponenter inventeringslista som finns under avsnitt 2 Leverans och utförandekrav avseende ritningar ska användas vid upprättande av komponentförteckningarna. Kravspecifikationerna i detta avsnitt är kodade och rubriksatta utifrån AMA för resp. teknik. Leverans av handlingar Handlingarna ska levereras i pärmar i format A4. Pärmarnas innehåll ska vara sorterat i fliksystem. Handlingarna ska levereras i tre omgångar i anslutning till slutbesiktning.

12 3 HUS YSK.61 Underlag för driftinstruktioner för hus 1 Allmän orientering om byggnaden Funktionsöversikter Adresslista 2 Provningsprotokoll Under YSC upptagna protokoll och intyg. 3 Besiktningspliktiga objekt Förteckning över besiktningspliktiga objekt. 4 Komponentregister, broschyrer Avser kapitalvaror, maskiner, utrustningar etc. som ingår i byggentreprenaden. Komponentlista som ska innehålla uppgifter enligt Fastighets komponent- och inventeringslista. Instruktion för handhavande ska lämnas för ingående komponenters arbetssätt och manövrering. Interna elkopplingsscheman. När broschyrer etc. innehåller uppgifter om annan typ, utförande mm, än levererat, ska levererat material tydligt markeras. 5 Rumsförteckning I det fall arkitekten upprättat rumsförteckning med uppgifter om färger, material etc skall denna kontrolleras och uppdateras mot verkligt utförande. 6 Låsschema 7 Skyltlista 8. Garantier/Typgodkännande SK.71 Underlag för underhållsinstruktion för hus Underhållsanvisningar Underhålls- och felsökningsanvisningar på levererad utrustning. Entreprenören ska på separat lista ange vilka underhållsrutiner med tidsintervall som måste utföras under garantitiden för att garantin inte ska ifrågasättas.

13 52 VATTEN, AVLOPP, 54 GAS, 56 VÄRME YUJ Underlag för driftinstruktioner för installationer 1 Allmän orientering Funktionsöversikter Adresslista 2 Protokoll och intyg Under YTC upptagna protokoll och intyg. 3 Driftkort Konsultens driftkort med funktionsbeskrivning skall användas och endast kompletteras och justeras utifrån inmonterad utrustning och gällande inställningsvärden. Tabeller med data och inställningsvärden skall ifyllas av entreprenören. 4 Ventilförteckning utgående från ventil Ventilnummer, media, placering och betjäningsområde. 5 Ventilförteckning utgående från rum Rumsnummer, media, ventilnummer samt placering. 6 Besiktningspliktiga objekt Förteckning över besiktningspliktiga objekt. 7 Komponentregister, broschyrer Komponentlista innehållande uppgifter enligt Fastighets komponent- och inventeringslista. Instruktion för handhavande ska lämnas för ingående komponenters arbetssätt och manövrering. Interna elkopplingsscheman. När broschyrer etc innehåller uppgifter om annan typ, utförande mm än levererat, ska levererat material tydligt markeras. YUL Underlag för underhållsinstruktioner för installationer Underhållsanvisningar Underhålls- och felsökningsanvisningar på levererad utrustning. Entreprenören ska på separat lista ange vilka underhållsrutiner med tidsintervall som måste utföras under garantitiden för att garantin inte ska ifrågasättas.

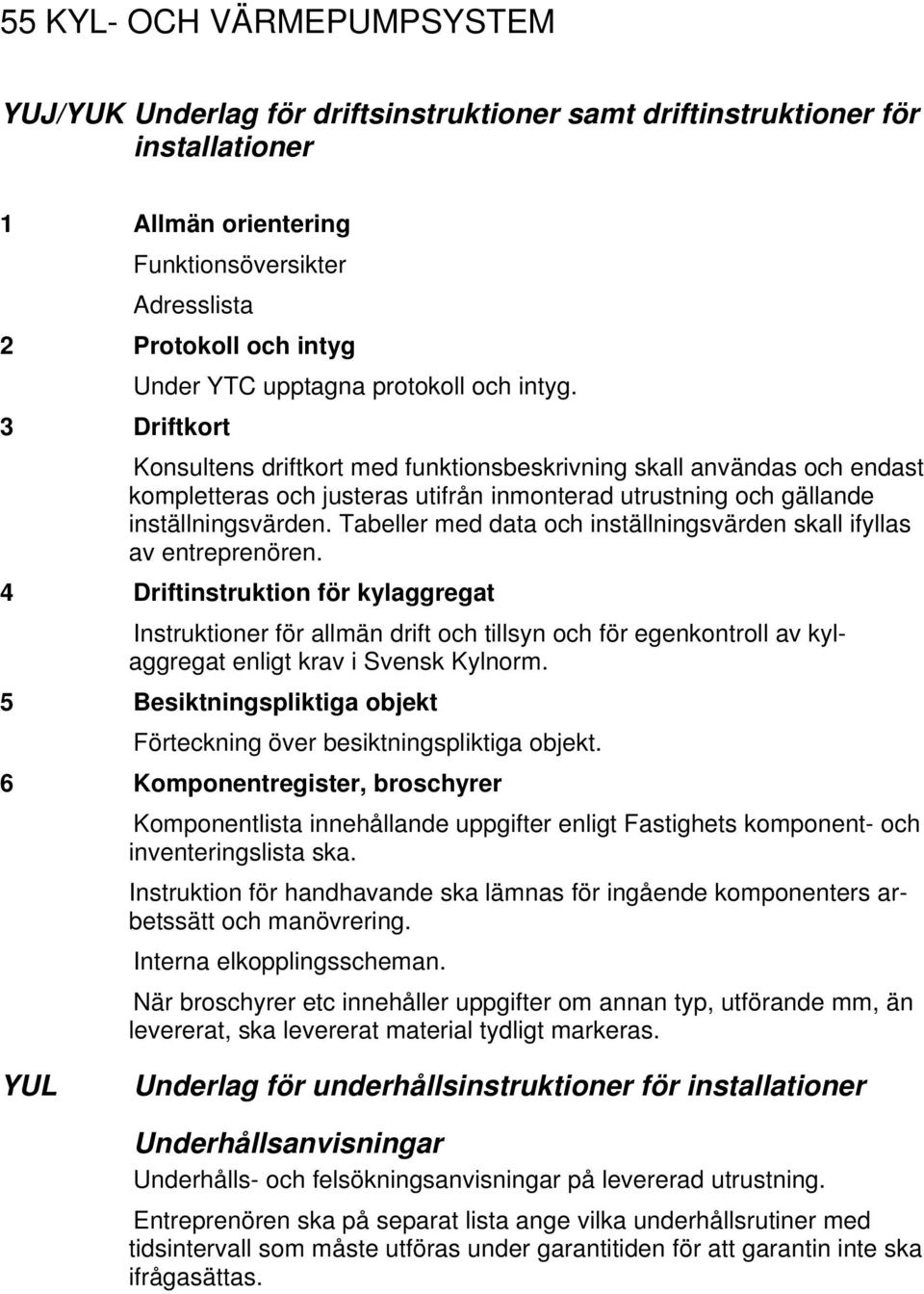

14 55 KYL- OCH VÄRMEPUMPSYSTEM YUJ/YUK Underlag för driftsinstruktioner samt driftinstruktioner för installationer 1 Allmän orientering Funktionsöversikter Adresslista 2 Protokoll och intyg Under YTC upptagna protokoll och intyg. 3 Driftkort Konsultens driftkort med funktionsbeskrivning skall användas och endast kompletteras och justeras utifrån inmonterad utrustning och gällande inställningsvärden. Tabeller med data och inställningsvärden skall ifyllas av entreprenören. 4 Driftinstruktion för kylaggregat Instruktioner för allmän drift och tillsyn och för egenkontroll av kylaggregat enligt krav i Svensk Kylnorm. 5 Besiktningspliktiga objekt Förteckning över besiktningspliktiga objekt. 6 Komponentregister, broschyrer Komponentlista innehållande uppgifter enligt Fastighets komponent- och inventeringslista ska. Instruktion för handhavande ska lämnas för ingående komponenters arbetssätt och manövrering. Interna elkopplingsscheman. När broschyrer etc innehåller uppgifter om annan typ, utförande mm, än levererat, ska levererat material tydligt markeras. YUL Underlag för underhållsinstruktioner för installationer Underhållsanvisningar Underhålls- och felsökningsanvisningar på levererad utrustning. Entreprenören ska på separat lista ange vilka underhållsrutiner med tidsintervall som måste utföras under garantitiden för att garantin inte ska ifrågasättas.

15 57 LUFTBEHANDLING YUJ Underlag för driftinstruktioner för luftbehandling 1 Allmän orientering Funktionsöversikter Adresslista 2 Protokoll och intyg Under YTC upptagna protokoll och intyg. 3 Driftkort Konsultens driftkort med funktionsbeskrivning skall användas och endast kompletteras och justeras utifrån inmonterad utrustning och gällande inställningsvärden. Tabeller med data och inställningsvärden skall ifyllas av entreprenören. 4 Spjällförteckning utgående från spjäll Spjällnummer, placering, betjäningsområde, inställningsvärde, tryckfall och luftflöde. 5 Spjällförteckning utgående från rum Rumsnummer, spjällnummer och placering. 6 Besiktningspliktiga objekt Förteckning över besiktningspliktiga objekt. 7 Komponentregister, broschyrer Komponentlista innehållande uppgifter enligt Fastighets komponent- och inventeringslista. Instruktion för handhavande ska lämnas för ingående komponenters arbetssätt och manövrering. Interna elkopplingsscheman. När broschyrer etc. innehåller uppgifter om annan typ, utförande mm, än levererat, ska levererat material tydligt markeras. YUL Underlag för underhållsinstruktioner för luftbehandling Underhållsanvisningar Underhålls- och felsökningsanvisningar på levererad utrustning. Entreprenören ska på separat lista ange vilka underhållsrutiner med tidsintervall som måste utföras under garantitiden för att garantin inte ska ifrågasättas.

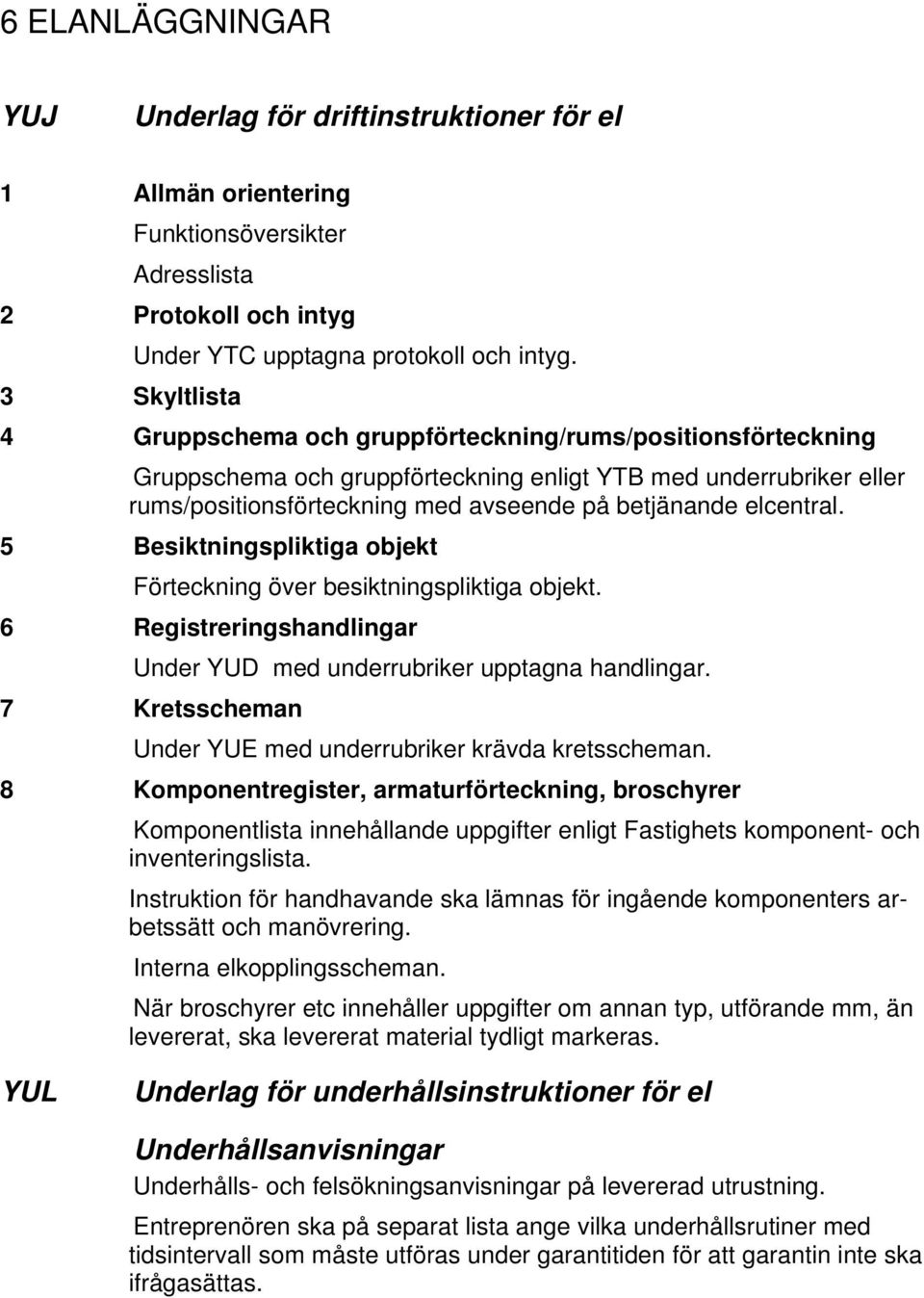

16 6 ELANLÄGGNINGAR YUJ Underlag för driftinstruktioner för el 1 Allmän orientering Funktionsöversikter Adresslista 2 Protokoll och intyg Under YTC upptagna protokoll och intyg. 3 Skyltlista 4 Gruppschema och gruppförteckning/rums/positionsförteckning Gruppschema och gruppförteckning enligt YTB med underrubriker eller rums/positionsförteckning med avseende på betjänande elcentral. 5 Besiktningspliktiga objekt Förteckning över besiktningspliktiga objekt. 6 Registreringshandlingar Under YUD med underrubriker upptagna handlingar. 7 Kretsscheman Under YUE med underrubriker krävda kretsscheman. 8 Komponentregister, armaturförteckning, broschyrer Komponentlista innehållande uppgifter enligt Fastighets komponent- och inventeringslista. Instruktion för handhavande ska lämnas för ingående komponenters arbetssätt och manövrering. Interna elkopplingsscheman. När broschyrer etc innehåller uppgifter om annan typ, utförande mm, än levererat, ska levererat material tydligt markeras. YUL Underlag för underhållsinstruktioner för el Underhållsanvisningar Underhålls- och felsökningsanvisningar på levererad utrustning. Entreprenören ska på separat lista ange vilka underhållsrutiner med tidsintervall som måste utföras under garantitiden för att garantin inte ska ifrågasättas.

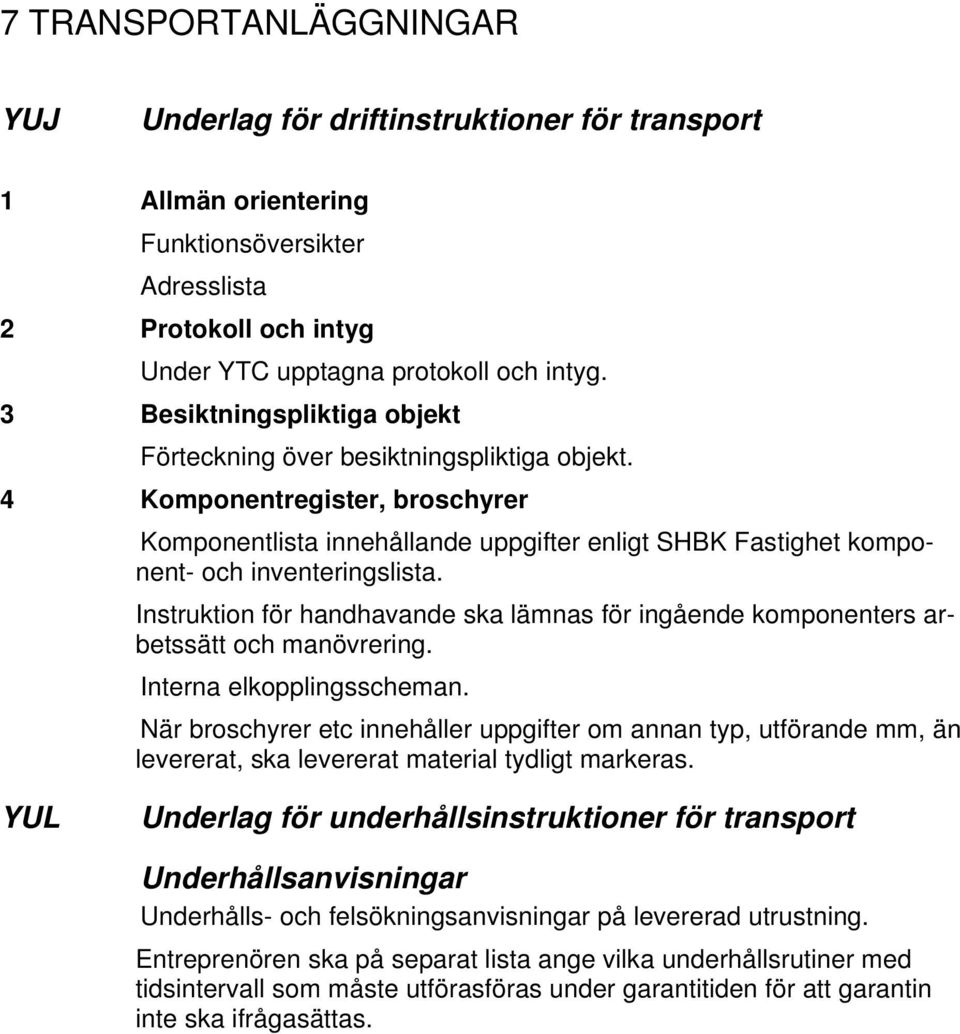

17 7 TRANSPORTANLÄGGNINGAR YUJ Underlag för driftinstruktioner för transport 1 Allmän orientering Funktionsöversikter Adresslista 2 Protokoll och intyg Under YTC upptagna protokoll och intyg. 3 Besiktningspliktiga objekt Förteckning över besiktningspliktiga objekt. 4 Komponentregister, broschyrer Komponentlista innehållande uppgifter enligt SHBK Fastighet komponent- och inventeringslista. Instruktion för handhavande ska lämnas för ingående komponenters arbetssätt och manövrering. Interna elkopplingsscheman. När broschyrer etc innehåller uppgifter om annan typ, utförande mm, än levererat, ska levererat material tydligt markeras. YUL Underlag för underhållsinstruktioner för transport Underhållsanvisningar Underhålls- och felsökningsanvisningar på levererad utrustning. Entreprenören ska på separat lista ange vilka underhållsrutiner med tidsintervall som måste utförasföras under garantitiden för att garantin inte ska ifrågasättas.

18 8 STYRNING OCH ÖVERVAKNING YUJ.8 Underlag för driftinstruktioner för styr- och övervaknings installationer 1 Allmän orientering Funktionsöversikter Adresslista 2 Protokoll och intyg Under YTC upptagna protokoll och intyg. 3 Komponentregister, broschyrer Komponentlista innehållande uppgifter enligt Fastighets komponent- och inventeringslista. Funktionsbeskrivning över levererad utrustnings verkningssätt kompletterad med erforderliga ritningar, scheman, monteringsanvisningar samt anvisning om hur utrustning eller apparat ska manövreras för att avsedd funktion ska erhållas. När broschyrer etc innehåller uppgifter om annan typ, utförande mm, än levererat, ska levererat material tydligt markeras. YUL.8 Underlag för underhållsinstruktioner för styr- och övervakningsinstallationer Underhållsanvisningar Underhålls- och felsökningsanvisningar på levererad utrustning. Entreprenören ska på separat lista ange vilka underhållsrutiner med tidsintervall som måste utföras under garantitiden för att garantin inte ska ifrågasättas.

19 Rev datum DRIFTINSTRUKTIONER Allmänt Driftinstruktionen ska vara en anläggnings- och funktionsbeskrivning anpassad till driftpersonalens behov. Det material som överlämnas ska så långt som möjligt vara utfört så att det direkt kan användas i Fastighets datasystem för fastighetsförvaltning. Det innebär ex.vis att systembeteckningar och komponentbenämningar ska följa den standard Fastighet fastställt och att alla uppgifter som ska registreras i datorprogrammen ska finnas med i det överlämnade materialet. Uppställningen av uppgifterna ska vara på ett sådant sätt att registreringen underlättas. Komponentlistor upprättas på Fastighets blankett Bilaga 2.4 Komponentlista. Innehåll i driftinstruktionen, liksom pärm- och flikindelning styrs av byggnadens storlek och teknikinnehåll. Det är därför lämpligt att den som ska upprätta driftinstruktionen från fall till fall samråder med driftorganisationen om upplägget. Samtliga dokument ska levereras i digitalt format i typerna Word, Excel pdf och dwg. (Se avsnittet Leverans- och utförande krav avseende ritningar) Driftinstruktionens innehåll Driftinstruktionen ska levereras i A4-pärmar i 3 omg. och ska normalt ha följande innehåll vad avser VVS- och el- anläggningar: VVS-anläggningar: Flik 1 Flik 2 Flik 3 Flik 4 Flik 5 Flik 6 Flik 7 Flik 8 Flik 9 Allmän orientering om byggnaden Funktionsöversikter Adresslista Symbolförteckning Protokoll och intyg Dimensionerande förutsättningar ventilation Situations- och orienteringsplaner Driftkort VA- och värme Driftkort kyla Driftkort Luftbehandling Ventilförteckning Spjällförteckning Förteckning över besiktningspliktiga objekt

20 Flik 10 Flik 11 Flik 12 Flik 13 System- och komponentförteckningar. Broschyrer Ritningar VA och värme Ritningar Luftbehandling Ritningar SÖ El.anläggningar: Pärm antal och innehåll objektanpassas beträffande innehåll för resp. anläggningsdel. Flik 1 Flik 2 Flik 3 Flik 4 Flik 5 Flik 6 Flik 7 Flik 8 Flik 9 Flik 10 Flik 11 Flik 11 Flik 12 Flik 13 Allmän orientering om byggnaden Adresslista Symbolförteckning Funktionsbeskrivning Kraft, Belysning och Tele Protokoll och intyg Situations- och orienteringsplaner Driftkort Kraft och Belysning Driftkort Tele Skyltlista System- och komponentförteckning Kraft och Belysning Armaturförteckning Broschyrer Kabellista Gruppförteckning Elcentralförteckning Centralritningar System- och komponentförteckning Tele Registreringshandlingar Tele Specifikationer Hiss Uppställningsritningar Hydraulschema Elschema Funktions- och skötselbeskrivning Ritningar Kraft och Belysning Ritningar Tele

21 Rev datum UNDERHÅLLSINSTRUKTIONER Allmänt Planerat underhåll ska upprättas i nära samarbete med driftorganisationen. Det material som överlämnas ska i samverkan med Fastighet Planering vara anpassat för enkel registrering i de datasystem som används för planerad tillsyn och skötsel. Alla tekniker i ett projekt, bygg, el, VVS etc. ska medverka i framtagandet av underhållsinstruktioner. Projektledaren anvisar kontaktpersoner på Fastighet. Planerad tillsyn och skötsel indelas i två huvudgrupper i Pondus, SBA (Systematiskt Brandskyddsarbete), som planeras under systembeteckningen SBA och övrig tillsyn och skötsel (innefattande allt utom SBA) som planeras under andra systembeteckningar, ex.vis Värme, Va, Byggnad etc. Anledningen till indelningen i dessa två huvudgrupper är att SBA- kontrollernas planeringstavla redovisas i kommunens informationssystem Lovisa för att underlätta brandmyndighetens tillsyn av SBA- arbetet. Tillsyns- och skötselplanering görs både på enskilda komponenter och sammansatta enheter och system. För exempelvis ett driftrum kan alla ingående enheter omfattas av en enda planeringspost. Tillgängliga planeringsposter i Pondus tillhandahålls av Fastighet Planering. Projektledaren anvisar kontaktperson. Beträffande SBA finns även samtliga tillgängliga kontrollpunkter i SBA Riktlinjer för det organisatoriska brandskyddet, Del 2, Kontrollunderlag. Tillsyns- och skötselplaneringen ska göras i bilagan 6.1 för direktimport i Pondus. Den avslutande tidplaneringen av kontrollerna i en specifik vecka ska göras av driftorganisationen. Planeringen importeras slutligen i Pondus. Generella planeringsposter i planerat underhåll. Allmänt Nedanstående planeringsposter ska i tillämpliga delar användas som grundstomme i ett planerat underhåll i Pondus. Därutöver ska planeringen kompletteras utifrån teknik- och objektspecifika förutsättningar från fall till fall. Planeringen ska alltid göras i samverkan med driftorganisationen. Övrig planerad tillsyn och skötsel (exkl. SBA) Åtg.kod Åtgärd Frekvens/år

22 Kontroll av byggnad Kontroll av yttertak och yttertaksdetaljer Kontroll av fasad och fasaddetaljer 1 D2 Kontroll av markytor 1 D6.6-1 Kontroll av lekplatsutrustningar utomhus 1 H5.1-2 Kontroll av vindsutrymme 1 I7.4-1 Kontroll av oljeavskiljare 2 M-01 Kontroll av takavvattning 1 R0.1-1 Kontroll av VS-system i driftrum 1 R1.1-1 Kontroll av expansionskärl 1 R3.1-1 Kontroll av pump 2 R4-1 Kontroll av oljepanna, oljebrännare mm 1 R6.1-1 Kontroll av värmeväxlare 1 R Kontroll av varmvattenberedare 1 S9.1-1 Kontroll av våtrum 1 T0.1-1 Kontroll av luftbehandlingsaggregat 1 T Noggrann rengöring/kontroll av luftbeh. aggregat 1 T6-1 Kontroll av fläkt 2 U0.1 Funktionskontroll av styrutrustning 2 U4-1 Kontroll av shuntgrupp 2 V6.3-3 Kontroll av tvättstugutrustning 1 V7.6-3 Kontroll av nödsignalanläggning 1 V7.6-6 Kontroll av instängningslarm (kyl- och frysrum) 1 SBA Åtg.kod Åtgärd Frekvens/år Brand- och utrymningslarm - 3 mån kontroll Brand- och utrymningslarm - 6 mån kontroll Brand- och utrymningslarm - 12 mån kontroll Årligt underhåll av släckredskap Släckredskap - Rutinkontr, enklare okulär besiktn Dörrar. fönster o passage till o i utrymningsväg Utrymningsskyltning Allmänbelysning i trapphus och korridorer Ytskikt på väggar och tak Dörrar och luckor i brandcellsgräns Glaspartier i brandcellsgräns 1

23 Brandcellsskiljande konstruktioner 1 Registrering av planeringsposter i Pondus för planerad tillsyn och skötsel, exkl. SBA, görs enligt nedanstående modell: Kontroll av byggnad Frekvens:1 02 Förråd (Enligt befintlig registrering) Förrådsbyggnad Benämning på system: Förrådsbyggnad Komponent: Förrådsbyggnad Benämning på komponent: Förrådsbyggnad - generellt Rum: Förrådsbyggnad Anmärkning: Denna planeringspost används i huvudsak för enklare byggnader typ förråd, soprum och liknande Kontroll av yttertak och yttertaksdetaljer Frekvens: 1 01 Byggnad 1 (Enligt befintlig registrering) Yttertak Benämning på system: Yttertak Komponent: Yttertak Benämning på komponent: Yttertak - generellt Rum: Yttertak Anmärkning: 35-1 Kontroll av fasad och fasaddetaljer Frekvens: 1 01 Byggnad 1 (Enligt befintlig registrering) Fasad Benämning på system: Fasad Komponent: Fasad Benämning på komponent: Fasad - generellt Rum: Fasad Anmärkning: D2 Kontroll av markytor Frekvens: 1 00 Utomhus (Enligt befintlig registrering)

24 Benämning på system: Komponent: Benämning på komponent: Rum: Anmärkning: Mark - ytor Marköverbyggnad ytor och beläggning Mark Mark - generellt Tomt (Enligt befintlig registrering) D6.6-1 Kontroll av lekplatsutrustningar utomhus Frekvens: 1 00 Utomhus (Enligt befintlig registrering) Mark - kompl Benämning på system: Markkompletteringar, markutrustningar Komponent: Lekutrustn Benämning på komponent: Lekutrustning Rum: Tomt (Enligt befintlig registrering) Anmärkning: H5.1-2 Kontroll av vindsutrymme Frekvens: 1 01 Byggnad 1 (Enligt befintlig registrering) Byggnad Benämning på system: Utrymmen, ytskikt, byggdelar mm. Komponent: Vind Benämning på komponent: Vindsutrymme Rum: Vind, - alt. rumsnummer enl. ritning. Anmärkning: I7.4-1 Kontroll av oljeavskiljare Frekvens: 2 01 Byggnad 1 (Enligt befintlig registrering) VA Benämning på system: Vatten och Avlopp Komponent: Oljeavsk Benämning på komponent: Avskiljare olja Rum: Rumsnummer och rumsbenämning enl. ritning. Anmärkning: M-01 Kontroll av takavvattning Frekvens: 1 01 Byggnad 1 (Enligt befintlig registrering)

25 Benämning på system: Komponent: Benämning på komponent: Rum: Anmärkning: Takavvattning Takavvattning - generellt Takavvattn Takavvattning - generellt Byggnad - utvändigt R0.1-1 Kontroll av VS-system i driftrum Frekvens: 1 01 Byggnad 1 (Enligt befintlig registrering), alt. apparatrumsbenämning VS Benämning på system: VS-anläggningar i driftrum Komponent: VS Benämning på komponent: VS-anläggningar i driftrum Rum: Rumsnummer och rumsbenämning enl. ritning Anmärkning: R1.1-1 Kontroll av expansionskärl Frekvens: 1 01 Byggnad 1 (Enligt befintlig registrering), alt. apparatrumsbenämning Värme Benämning på system: Värmesystem Komponent: Exp. kärl Benämning på komponent: Expansionskärl (typ) Rum: Rumsnummer och rumsbenämning enl. ritning Anmärkning: Kan ersättas av R0.1-1 Kontroll av VS- system i driftrum R3.1-1 Kontroll av pump Frekvens: 2 01 Byggnad 1 (Enligt befintlig registrering), alt. apparatrumsbenämning Värme Benämning på system: Värmesystem Komponent: P (eller enligt uppmärkning) Benämning på komponent: Pump - värme Rum: Rumsnummer och rumsbenämning enl. ritning

26 Anmärkning: Kan ersättas av R0.1-1 Kontroll av VS- system i driftrum R4-1 Kontroll av oljepanna, oljebrännare mm Frekvens: 1 01 Byggnad 1 (Enligt befintlig registrering), alt. apparatrumsbenämning Värme Benämning på system: Värmesystem Komponent: P Benämning på komponent: Panna (typ) Rum: Rumsnummer och rumsbenämning enl. ritning Anmärkning: Kan ersättas av R0.1-1 Kontroll av VS- system i driftrum R6.1-1 Kontroll av värmeväxlare Frekvens: 1 01 Byggnad 1 (Enligt befintlig registrering), alt. apparatrumsbenämning VP Benämning på system: Fjärrvärme Komponent: VVX-FJV alt. ritningsbeteckning Benämning på komponent: Värmeväxlare - fjärrvärme Rum: Rumsnummer och rumsbenämning enl. ritning Anmärkning: Kan ersättas av R0.1-1 Kontroll av VS- system i driftrum R Kontroll av varmvattenberedare Frekvens: 1 01 Byggnad 1 (Enligt befintlig registrering), alt. apparatrumsbenämning VA Benämning på system: Vatten och Avlopp Komponent: VVB Benämning på komponent: Vattenvärmare Rum: Rumsnummer och rumsbenämning enl. ritning Anmärkning: Kan ersättas av R0.1-1 Kontroll av VS- system i driftrum

27 S9.1-1 Kontroll av våtrum Frekvens: 1 01 Byggnad 1 (Enligt befintlig registrering) Byggnad Benämning på system: Utrymmen, ytskikt, byggdelar mm Komponent: Våtrum Benämning på komponent: Våtrum Rum: Våtrum generellt, alt rumsnummer och beteckning enligt ritning Anmärkning: T0.1-1 Kontroll av luftbehandlingsaggregat Frekvens: 1 Enligt befintlig registrering Enligt befintlig registrering Benämning på system: Enligt befintlig registrering Komponent: Enligt befintlig registrering Benämning på komponent: Enligt befintlig registrering Rum: Enligt befintlig registrering Anmärkning: Genom OVK bör alla vent. system vara registrerade i Pondus. Under tekniska data registreras leverantörens IDmärkning, luftflöde, varvtal, märkström, driftström, motoreffekt, totaltryck, SFP-värdet m.fl. uppgifter som är tillgängliga och lämpliga att ange. Under reservdelar anges kilrem, remskivor, elmotor m.m. Luftfilter registreras som en egen komponent. T Noggrann rengöring/kontroll av luftbehandlingsaggregat Frekvens: 1 Enligt befintlig registrering Enligt befintlig registrering Benämning på system: Enligt befintlig registrering Komponent: Enligt befintlig registrering Benämning på komponent: Enligt befintlig registrering Rum: Enligt befintlig registrering Anmärkning: Genom OVK bör alla vent system vara registrerade i Pondus.

28 Under tekniska data registreras leverantörens IDmärkning, luftflöde, varvtal, märkström, driftström, motoreffekt, totaltryck, SFP-värdet m.fl. uppgifter som är tillgängliga och lämpliga att ange. Under reservdelar anges kilrem, remskivor, elmotor m.m. Luftfilter registreras som en egen komponent. T6-1 Kontroll av fläkt Frekvens: 2 Enligt befintlig registrering Enligt befintlig registrering Benämning på system: Enligt befintlig registrering Komponent: Enligt befintlig registrering Benämning på komponent: Enligt befintlig registrering Rum: Enligt befintlig registrering Anmärkning: Genom OVK bör alla fläktar vara registrerade i Pondus Under tekniska data registreras leverantörens IDmärkning, luftflöde, varvtal, märkström, driftström, motoreffekt, totaltryck, SFP-värdet m.fl. uppgifter som är tillgängliga och lämpliga att ange. Under reservdelar anges kilrem, remskivor, elmotor m.m. U0.1 Funktionskontroll av styrutrustning Frekvens: 2 01 Byggnad 1 (Enligt befintlig registrering) SÖ aggregatbeteckning Benämning på system: Styrutrustning - aggregatbeteckning Komponent: Styrutr Benämning på komponent: Styrutrustning Rum: Rumsnummer och rumsbenämning enl. ritning Anmärkning: Kan ersättas av R0.1-1 Kontroll av VS- system i driftrum U4-1 Kontroll av shuntgrupp Frekvens: 2 01 Byggnad 1 (Enligt befintlig registrering), alt. apparatrumsbenämning

29 Benämning på system: Komponent: Benämning på komponent: Rum: Anmärkning: Värme Värmesystem SHG (eller ritningsbeteckning) Shuntgrupp (tilläggsbeteckning) Rumsnummer och rumsbenämning enl. ritning Kan ersättas av R0.1-1 Kontroll av VS- system i driftrum V6.3-3 Kontroll av tvättstugutrustning Frekvens: 1 01 Byggnad 1 (Enligt befintlig registrering) Tvätt Benämning på system: Tvättutrustning Komponent: Tvättutr Benämning på komponent: Tvättstugutrustning Rum: Rumsnummer och rumsbenämning enl. ritning. Anmärkning: V7.6-3 Kontroll av nödsignalanläggning Frekvens: 1 01 Byggnad 1 (Enligt befintlig registrering) Larm - person Benämning på system: Personlarm Komponent: Nödsignal Benämning på komponent: Larmutrustning nödsignal Rum: Samtliga, -alt rumsnummer och rumsbenämning enl. ritning Anmärkning: V7.6-4 Kontroll av nödutrymningslarm Frekvens: 1 01 Byggnad 1 (Enligt befintlig registrering) Larm - utrymnings Benämning på system: Utrymningslarm Komponent: Utrymningslarm Benämning på komponent: Larmutrustning - utrymning Rum: Samtliga, -alt. rumsnummer och rumsbenämning enl. ritning

30 Anmärkning: V7.6-6 Kontroll av instängningslarm (kyl- och frysrum) Frekvens: 1 01 Byggnad 1 (Enligt befintlig registrering) Larm - person Benämning på system: Personlarm Komponent: Instängningslarm Benämning på komponent: Larmutrustning, kyl- och frysrum Rum: Rumsnummer och rumsbenämning enl. ritning Anmärkning: Registrering av planeringsposter i Pondus för SBA görs enligt nedanstående modell: Brand- och utrymningslarm - 3 mån kontroll Frekvens: 4 01 Byggnad 1 (Enligt befintlig registrering) SBA Benämning på system: Systematiskt brandskyddsarbete Komponent: CA-3 Benämning på komponent: Brandlarm 3 månaders kontroll Brandskyddsplan: Ritningsnummer Anmärkning: Brand- och utrymningslarm - 6 mån kontroll Frekvens: 2 01 Byggnad 1 (Enligt befintlig registrering) SBA Benämning på system: Systematiskt brandskyddsarbete Komponent: CA-6 Benämning på komponent: Brandlarm 6 månaders kontroll Brandskyddsplan: Ritningsnummer Anmärkning: Brand- och utrymningslarm - 12 mån kontroll Frekvens: Byggnad 1 (Enligt befintlig registrering) SBA Benämning på system: Systematiskt brandskyddsarbete

31 Komponent: Benämning på komponent: Brandskyddsplan: Anmärkning: CA-12 Brandlarm 12 månaders kontroll Ritningsnummer Årligt underhåll av släckredskap Frekvens: 1 01 Byggnad 1 (Enligt befintlig registrering) SBA Benämning på system: Systematiskt brandskyddsarbete Komponent: HBS-Kols.- Benämning på komponent: Årligt underhåll av släckredskap Brandskyddsplan: Ritningsnummer Anmärkning: Släckredskap - Rutinkontr, enklare okulär besiktn Frekvens: 1 01 Byggnad 1 (Enligt befintlig registrering) SBA Benämning på system: Systematiskt brandskyddsarbete Komponent: BP- Benämning på komponent: Brandpost Brandskyddsplan: Ritningsnummer Anmärkning: Släckredskap - Rutinkontr, enklare okulär besiktn Frekvens: 1 01 Byggnad 1 (Enligt befintlig registrering) SBA Benämning på system: Systematiskt brandskyddsarbete Komponent: HBS- Benämning på komponent: Handbrandsläckare Brandskyddsplan: Ritningsnummer Anmärkning: Dörrar. fönster o passage till o i utrymningsväg Frekvens: 1 01 Byggnad 1 (Enligt befintlig registrering) SBA Benämning på system: Systematiskt brandskyddsarbete

32 Komponent: Benämning på komponent: Brandskyddsplan: Anmärkning: UV- Dörrar, fönster, passager i utrymningsvägar Ritningsnummer Utrymningsskyltning Frekvens: 1 01 Byggnad 1 (Enligt befintlig registrering) SBA Benämning på system: Systematiskt brandskyddsarbete Komponent: US- Benämning på komponent: Utrymningsskyltning Brandskyddsplan: Ritningsnummer Anmärkning: Allmänbelysning i trapphus och korridorer Frekvens: 1 01 Byggnad 1 (Enligt befintlig registrering) SBA Benämning på system: Systematiskt brandskyddsarbete Komponent: ABL- Benämning på komponent: Allmänbelysning Brandskyddsplan: Ritningsnummer Anmärkning: Ytskikt på väggar och tak Frekvens: 1 01 Byggnad 1 (Enligt befintlig registrering) SBA Benämning på system: Systematiskt brandskyddsarbete Komponent: YTS- Benämning på komponent: Ytskikt på väggar och tak Brandskyddsplan: Ritningsnummer Anmärkning: Dörrar och luckor i brandcellsgräns Frekvens: 1 01 Byggnad 1 (Enligt befintlig registrering) SBA Benämning på system: Systematiskt brandskyddsarbete

33 Komponent: Benämning på komponent: Brandskyddsplan: Anmärkning BCD- Dörrar och luckor i brandcellsgräns.. Ritningsnummer Glaspartier i brandcellsgräns Frekvens: 1 01 Byggnad 1 (Enligt befintlig registrering) SBA Benämning på system: Systematiskt brandskyddsarbete Komponent: BG- Benämning på komponent: Glaspartier i brandcellsgräns. Brandskyddsplan: Ritningsnummer Anmärkning Brandcellsskiljande kontruktioner Frekvens: 1 01 Byggnad 1 (Enligt befintlig registrering) SBA Benämning på system: Systematiskt brandskyddsarbete Komponent: BCG- Benämning på komponent: Brandcellsskiljande konstruktioner. Brandskyddsplan: Ritningsnummer Anmärkning

34 Rev datum MÄRKNING Allmänt Vid upprättande av handlingar till Fastighet skall beteckningar, märkningar och symboler enligt nedanstående anvisning användas. Koder hänvisar till rubriker i AMA. YTB Märkning och skyltning av installationer Förutom AMA-text gäller: Skylt och/eller skylthållare skall sättas fast med skruv, undantaget är ventilationskanaler där de skall nitas fast. Vid speciellt svåra ställen kan uppsättning av skylt ske med två buntband efter samråd med beställaren. Skylt får ej anbringas på demonterbart lock. Skylt skall anbringas bredvid respektive apparat. Skylt skall vara av 3-lagers laminerad plast med, där inte annat föreskrivs i denna beskrivning, svart text på vit botten. För skylt med injusteringsvärden kan dymoremsa användas. Skyltar skall placeras synligt. Där objekt är dolt av exempelvis undertak, fönsterbänkar o d skall märkning dubbleras. Märkning av elanläggningar utförs enligt Starkströmsföreskrifterna, elleverantörernas installationsbestämmelser samt övriga för specifika anläggningar gällande bestämmelser. Skyltlista skall upprättas av entreprenören och överlämnas till beställaren för godkännande innan skyltar monteras. Om märkning av fabrikstillverkade enhetsaggregat ej överensstämmer med krav enligt denna beskrivning skall det klart anges i anbud varvid även märkning skall redovisas. Minimikrav är dock att alla texter är på svenska och att alla komponenter är märkta. YTB.1 Märkning kyl Förutom AMA-text gäller: Dörr till maskinutrymme skall skyltas med de uppgifter som krävs enligt Svensk kylnorm. YTB.1 Märkning VVS Förutom AMA-text gäller: Motordata anbringas så att de kan avläsas under drift utan ingrepp i anläggningen. Huvudkomponent ska märkas med skylt som anger varifrån kraftmatning kommer. Uppgifter om kraftmatning inhämtas från styroch/eller elentreprenör.

35 YTB Märkning el Märkning av platsutrustning ska vara utförd med graverade skyltar. Texthöjden anpassas till läsavstånd och miljön. Vid apparater och apparatenheter ska finnas märkning för identifiering av apparater eller enheter i den tekniska dokumentationen. Märkning av ledningar mm. ska vara utförd med märksystem Partex, PM kabelmärkning och fastsatt med buntband. Huvudledning märks med centralbeteckning (från central hus rum) kabeltyp max avsäkring. Gruppledning märks med centralbeteckning + gruppnummer fram till första kopplingspunkt. Gruppledningar i apparatskåp märks med apparatskåpsbeteckning och gruppnummer/plintnummer. Dosor märks med centralbeteckning - gruppnummer. Teleledningar märks med ställ fält plint och ev. annat matande ställ. Manöverapparat med speciell funktion förses med graverad skylt med funktionstext. Ledningar anslutna till H PUS/PUS samt skena kartextmärks. Vid anslutningspunkter till vattenrör, värmerör, avloppsrör, byggnadsstomme etc. monteras märkskylt med text Potentialjordning. YTB.1 Märkning av installationer Förutom AMA-text gäller: Inom kopplingsutrymmen skall PEN-ledare märkas med bokstäverna PEN. Huvudbrytare ska märkas med texten HUVUDBRYTARE om det finns flera brytare i en kopplingsutrustning. YTB.16 Märkning av el- och teleinstallationer Ledningar från apparatskåp för elmatning, styr- och övervakning skall märkas med apparatskåpsbeteckning och plintnummer. YTB.18 Märkning av styr- och övervakningsinstallationer YTB.181 Märkning programmerbara dator- och styrsystem Datorundercentraler ska märkas med DUC-beteckning.

36 In- och utgångsmoduler ska nummermärkas. I apparatskåp ska uppsättas en förteckning som anger in- och utgångsmoduler samt anslutna objekt i klartext.

37 Skyltutförande styrning och övervakning Samtliga mått är i mm. I apparatskåp På apparatskåp Utanför apparatskåp Anvisningsskylt Skyltutförande vs-anläggning Samtliga mått anges i mm.
