1 Marinbatterier The long journey battery Start Dual Equipment Made in Europe by Exide Technologies Original Equipment Manufacturer

2 Med rätt batterier lever du ett bekymmersfritt båtliv Till sjöss är din säkerhet och trivsel beroende av ström till båtens utrustning. Oftast är det batterier som driver viktiga funktioner som startmotor, radio, GPS och lanternor. Exides nya Marinsortiment ser till att utrustningen fungerar och täcker behoven hos såväl professionella som privata användare. Med rätt Marinbatteri kan du njuta av båtlivet utan att oroa dig för att viktiga funktioner ska sluta fungera. Det nya sortimentet är också förstahandsval bland båttillverkare. Tack vare DNV-certifieringen är det enklare att få godkännanden i enlighet med europeiska regelverk för nybyggda båtar. Välj rätt batteri i tre enkla steg: Identifiera båtens energibehov Identifiera batterityp utifrån båtens elektriska system Välj rätt batteriteknologi utifrån hur batteriet skall användas 1

3 Steg 1/3 Identifiera båtens energibehov Energibehovet hos båtar kan delas in i tre huvudgrupper: Engine Start Need När batteriet enbart används för motorstart krävs att det kan leverera en hög startström under kort tid. När motorn väl är igång belastas inte längre batteriet. En elektrisk enhet för att mäta startkraft är MCA*. Supplied Power Journey duration Dual Supply Need När batteriet används både för motorstart och strömförsörjning krävs att det kan leverera en hög startström och samtidigt tåla upprepade urladdningar. Den elektriska enheten för att mäta energibehovet är Wh*. Supplied Power Journey duration Equipment Supply Need Strömförsörjning av installationer för komfort och säkerhet förbrukar mycket energi och medför att batteriet kommer att utsättas för djupa urladdningar. Den elektriska enheten för att mäta energibehovet är Wh*. Supplied Power Journey duration *MCA = Mått för marin startkraft, anges i A (ström) och mäts vid 0 C. *Wh = Batteriets tillgängliga energi. Den energi mätt vid 20 timmars användning som ett batteri kan avge utan att överskrida rekommenderat maximalt urladdningsdjup. 2

4 Steg 2/3 Identifiera batterityp utifrån båtens elektriska system Utformningen av båtens elektriska system bestämmer valet av batteri A. Enbart motor Båtar där batteriet endast är avsett för motorstart, och där ingen utrustning behöver strömförsörjas under perioder när båten inte används, faller under gruppen Engine start need. B. Motor och utrustning Båtar som har gemensamt batteri för både startmotor och elektrisk utrustning faller under gruppen Dual supply need. C. Motor + Utrustning Båtar som har två separata batteribankar, en för start och en för förbrukning kräver två olika batterilösningar, dels startbatteri under gruppen Engine start need och dels förbrukningsbatteri under gruppen Equipment supply need. D. Motor + Utrustning + Övrigt Båtar som, förutom två separata batteribankar (start och förbrukning), även har batterier installerade för andra utrustningar som tex elektriska vinschar, propellrar, trålmotorer etc, bör förses med batterilösningar ur tre olika grupper Engine start need, Equipment supply need och Dual supply need. 3

5 Varje energibehov har sin optimala batterilösning Engine Start Need START-batterier är utvecklade för att leverera hög startström. De används vanligen som strömkälla för start av standardutrustade båtar (fall A) men även som en del av batteriinstallationen i båtar med mycket elektrisk utrustning (fall C och D). Vid den här typen av användning hålls batterierna fulladdade eftersom generatorn snabbt laddar upp dem under drift. Batterier som rekommenderas för start har bra prestanda och lång livslängd och START-sortimentet är utvecklat för att täcka startbehoven för alla typer av båtmotorer. Dual Supply Need DUAL-batterier är utvecklade för användning i båtar som har en gemensam batteribank för båtens strömförsörjning (fall B) men batterierna kan även användas tex för att driva elektriska vinschar, propellrar eller annan utrustning (fall D). De här typerna av installation innebär att batterierna kommer att bli delvis urladdade under användningen och de är därför tillverkade med en förstärkt plattsats. DUAL-sortimentet är lösningen för att täcka energibehoven för de allra flesta små och medelstora båtar. Equipment Supply Need EQUIPMENT-batterier är utvecklade för att användas i båtar med särskilda batteribankar för elektrisk utrustning. Detta gäller strömförsörjning för tex navigation, räddning, säkerhet och komfort (fall C och D). Den här typen av installation innebär att batterierna blir delvis, eller till och med djupt, urladdade under användning och därför krävs batterier för intensiv cykling. EQUIPMENT-sortimentet är lösningen för att täcka energibehovet i allt från småelektronik till reservkraft. START DUAL EQUIPMENT *MCA = Mått för marin startkraft, anges i A (ström) och mäts vid 0 C. *Wh = Batteriets tillgängliga energi. Den energi mätt vid 20 timmars användning som ett batteri kan avge utan att överskrida rekommenderat maximalt urladdningsdjup. 4

6 Steg 3/3 Välj rätt batteriteknologi utifrån hur batteriet skall användas Engine Start Need Två teknologier, START (standard) och START AGM med speciella egenskaper för startändamål. START & START AGM Marine cranking power coverage at 0ºC* DNV GL Internationellt certifieringsorgan för bland annat material, komponenter, produkter och system. MCA START START AGM 1500A (wide box) START START AGM 1000A 500A (narrow box) Lågt underhållsbehov Underhållsfritt Lång hållbarhet * Referred to BCI standard for Marine Cranking Amperes (MCA) LOW MAINTENANCE Låg gasutveckling MAINTENANCE FREE Fritt montage Läckagefritt 13,0V Open Circuit Voltage START & START AGM Shelf life at 20ºC START AGM LOW GAS EMISSION INTERNAL GAS RECOMBINATION 12,3V START 25 Upprättstående montering 90 Kan monteras liggande Hög vibrationstålighet Month SLIGHT INCLINATION HIGH INCLINATION START & START AGM Vibration resistance at 6g/35Hz* Hög laddningsmottaglighet START AGM ORBITAL START AGM FLAT FASTER RECHARGE START Hours * Referred to EN

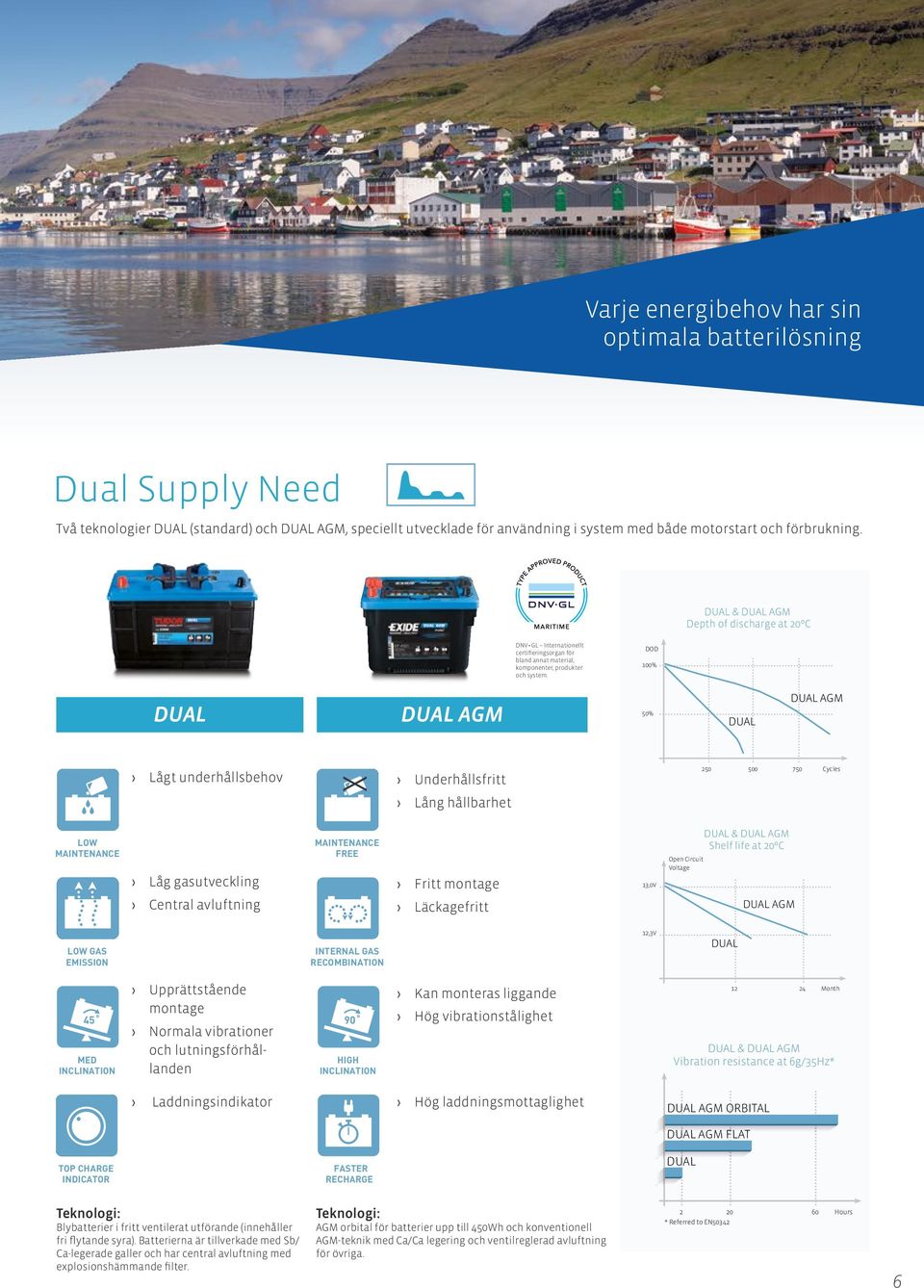

7 Varje energibehov har sin optimala batterilösning Dual Supply Need Två teknologier DUAL (standard) och DUAL AGM, speciellt utvecklade för användning i system med både motorstart och förbrukning. DUAL & DUAL AGM Depth of discharge at 20ºC DNV GL Internationellt certifieringsorgan för bland annat material, komponenter, produkter och system. DOD 100% DUAL DUAL AGM 50% DUAL DUAL AGM Lågt underhållsbehov Underhållsfritt Cycles Lång hållbarhet LOW MAINTENANCE Låg gasutveckling MAINTENANCE FREE Fritt montage 13,0V Open Circuit Voltage DUAL & DUAL AGM Shelf life at 20ºC Central avluftning Läckagefritt DUAL AGM LOW GAS EMISSION INTERNAL GAS RECOMBINATION 12,3V DUAL 45 MED INCLINATION Upprättstående montage Normala vibrationer och lutningsförhållanden 90 HIGH INCLINATION Kan monteras liggande Hög vibrationstålighet Month DUAL & DUAL AGM Vibration resistance at 6g/35Hz* Laddningsindikator Hög laddningsmottaglighet DUAL AGM ORBITAL DUAL AGM FLAT TOP CHARGE INDICATOR FASTER RECHARGE DUAL Teknologi: Blybatterier i fritt ventilerat utförande (innehåller fri flytande syra). Batterierna är tillverkade med Sb/ Ca-legerade galler och har central avluftning med explosionshämmande filter. Teknologi: AGM orbital för batterier upp till 450Wh och konventionell AGM-teknik med Ca/Ca legering och ventilreglerad avluftning för övriga Hours * Referred to EN

8 Equipment Supply Need Två teknologier EQUIPMENT (standard) och EQUIPMENT GEL med speciella egenskaper och fördelar för stora kapacitetsuttag och djupa urladdningar. EQUIPMENT & EQUIPMENT GEL Depth of discharge at 20ºC DNV GL Internationellt certifieringsorgan för DOD bland annat material, komponenter, produkter och system. 100% EQUIPMENT GEL EQUIPMENT EQUIPMENT GEL 50% EQUIPMENT Lågt underhållsbehov Underhållsfritt Cycles Lång hållbarhet LOW MAINTENANCE MAINTENANCE FREE EQUIPMENT & EQUIPMENT GEL Shelf life at 20ºC Open Circuit Voltage Låg gasutveckling Fritt montage 13,0V Läckagefria EQUIPMENT GEL 12,3V EQUIPMENT LOW GAS EMISSION INTERNAL GAS RECOMBINATION 45 MED INCLINATION Upprättstående montering God vibrationsoch stöttålighet 90 HIGH INCLINATION Kan monteras liggande Hög vibrationstålighet Month EQUIPMENT & EQUIPMENT GEL Vibration resistance at 6g/35Hz* Hög energitäthet EQUIPMENT GEL EQUIPMENT COMPACT SIZE Teknologi: Blybatterier i fritt ventilerat utförande (innehåller fri flytande syra). Batterierna är tillverkade med Sb-legering och glasflossbelagda separatorer. Teknologi: GEL-batterier (geleformad elektrolyt) tillverkade med Ca/Ca-legering och ventilreglerad avluftning Hours * Referred to EN

9 Mer än bara batterier Vi har ett omfattande sortiment av tillbehör och support. Vi hjälper dig att testa, ladda, välja rätt, byta och ta hand om uttjänta batterier allt man behöver. Testning Laddning Batteritestare Exide erbjuder ett utbud av lättanvända testare som fungerar för alla typer av batterier. Batteriet OK? Batteriladdare Exides laddare kan användas för batterier till bilar, båtar och motorcyklar och de är idealiska för både konsumenter och näringsidkare. Verkstäder kan använda laddarna för att säkerställa att kunderna lämnar servicen med fulladdade batterier. Val av batteri Battery Finder App Sök efter bilmodell eller registreringsnummer för att snabbt och enkelt hitta rätt batteri. QR Code Vill du enkelt och snabbt ta reda på mer om batteriet? Skanna QR-koden på batterietiketten och få mer information direkt. Webbkatalog Använd din dator för att hitta rätt batteri med hjälp av vår webbkatalog på eller på Byte av batteriet Battery Replacement Tool, BRT-12 Vårt prisbelönta * verktyg för batteribyte levereras med inprogrammerade batterikoder som gör det lätt att byta batteri och rensa batterirelaterade felmeddelanden på instrumentpanelen. Exide återvinner! Vad gör man med gamla batterier? Gamla uttjänta batterier skall tas om hand och återvinnas. Läs om hur detta går till på Blybatterireturs hemsida: * Professional Motor Mechanic magazine Top Product Award

10 Tekniska specifikationer START AGM START ART.NR. GEL TEKNOLOGI PRESTANDA DIMENSIONER TEKNISKT UTFÖRANDE AGM AGM ORBITAL MCA* (A) KAPACITET (Ah) CCA, EN (A) L B H KÄRL POLSTÄLL- NING POLTYP EM G86 9 Standard + Skruvpol 16 EM G34 9 Standard + Skruvpol 18 EM G31 9 Standard + Skruvpol 33 TN L01 0 Standard 13 TN L02 0 Standard 15 TN L03 0 Standard 18 TN D02 1 Standard 27 TN D04 3 Standard 35 TN D05 3 Standard 43 TN D06 3 Standard 58 VIKT (kg) DUAL AGM DUAL ART.NR. GEL TEKNOLOGI PRESTANDA DIMENSIONER TEKNISKT UTFÖRANDE AGM AGM ORBITAL Wh* KAPACITET (Ah) CCA, EN (A) EP G34 9 Standard + Skruvpol 19 EP L02 0 Standard 18 ** EP L03 0 Standard 21 ** EP D26 1 Standard + Skruvpol 23 ** EP L05 0 Standard 27 ** EP G31 9 Standard + Skruvpol 33 EP D04 3 Standard 45 EP D05 3 Standard 55 EP D06 3 Standard 72 TR D26 1 Standard 19 TR D31 1 Standard 23 TR D02 1 Standard 29 TR D03 1 Standard 35 L B H KÄRL POLSTÄLL- NING POLTYP VIKT (kg) ** = Godkännande pågår 9

11 EQUIPMENT GEL EQUIPMENT ART.NR. GEL TEKNOLOGI PRESTANDA DIMENSIONER TEKNISKT UTFÖRANDE AGM AGM ORBITAL Wh* KAPACITET (Ah) CCA, EN (A) L B H KÄRL POLSTÄLL- NING POLTYP ES P24 0 Platt med hål (M5) 10 ES LB1 0 Fordpol 15 ES L03 0 Standard 21 ES L05 0 Standard 27 ES D02 1 Standard 30 ES GC2 0 Standard 29 ES GC2 0 Skruvpol M10 32 ES D07 2 Standard 39 ES D03 0 Standard 39 ES D04 3 Standard 40 ES D05 3 Standard 47 ES D06 3 Standard 67 ET L05 0 Standard 27 ET GC2 0 Standard 30 ET D04 3 Standard 40 ET D05 3 Standard 50 ET D06 3 Standard 65 VIKT (kg) Ett kompletterande sortiment som täcker gamla fordon och speciella användningsområden med 6 och 12 V system VINTAGE EU ET 1 Standard 16 TU72L L03 1 Standard 17 EU H02 0 Standard 18 EU M02 0 Standard 11 EU M04 0 Standard 19 EU M05 0 Standard 25 EU M06 0 Dubbla poler 28 EU W00 1 Special 55 EU M08 0 Standard 40 *MCA = Mått för marin startkraft, anges i A (ström) och mäts vid 0 C. *Wh = Batteriets tillgängliga energi. Den energi mätt vid 20 timmars användning som ett batteri kan avge utan att överskrida rekommenderat maximalt urladdningsdjup. ** = Godkännande pågår E M 1000 KODSTRUKTUR MARIN/MULTIFIT VARUMÄRKE BATTERINAMN ELEKTRISK ENHET KAPACITET E EXIDE M START AGM MCA* A T TUDOR N START MCA* A P DUAL AGM Wh* Wh R DUAL Wh* Wh S EQUIPMENT GEL Wh* Wh T EQUIPMENT Wh* Wh U VINTAGE C20h Ah/ 6V 10

12 Exide Technologies, med verksamhet i drygt 80 länder och med mer än 120 års erfarenhet inom batteribranschen är en av världens största tillverkare och återvinningsföretag av blybatterier. Företaget utvecklar energilagringslösningar för fordons-och industrimarknaden och ledande bil, lastbils och trucktillverkare använder Exide Technologies som leverantör till sina originalprodukter. Exide försörjer eftermarknaden genom en portfölj av framgångsrika och välkända varumärken. Exide Transportation tillverkar batterier för såväl lätta fordon som nyttofordon och jordbruksmaskiner samt batterier för användning inom marin och fritidssektorn. Industribatterimarknaden under division GNB Industrial Power omfattar energilagringslösningar inom affärsområdet Motive med applikationer såsom gaffeltruckar, städmaskiner och andra kommersiella elfordon samt inom affärsområdet Network med batterier för avbrottsfri strömförsörjning för bl a telekommunikationssystem, förnybara energikällor och avbrottsfri kraft (UPS). Exide tillhandahåller också tjänster, tillbehör och rådgivning inom elektrisk energilagring till sina kunder. Exides FoU har alltid gått i spetsen för den tekniska utvecklingen inom batteriområdet och ständigt lanserat nya innovationer på marknaden. Tillverkningen sker i ISO / TS-certifierade fabriker som säkerställer att produkterna produceras på ett effektivt sätt med högsta tänkbara kvalitet och miljöhänsyn. Exides omfattande försäljnings-och distributionsnät ger hög service och leveranssäkerhet. Företaget har också smältverk för återvinning av uttjänta batterier. Detta innebär att förbrukade batterier återvinns och blir råvaror för produktion av nya batterier. Fabriker Smältverk Distributionscentra Europeiskt huvudkontor Försäljningskontor Alla produktionsanläggningar är certifierade enligt ISO 9001 Fabrikerna för tillverkning av bilbatterier är certifierade enligt ISO / TS Fabrikerna är certifierade enligt ISO Försäljningskontor EXIDE TECHNOLOGIES AB Bultgatan 40A Kungälv, Sverige Tel: Order: Fax:
