STÅLKÄRNEPÅLAR HANTERING, MONTERING OCH BÄRFÖRMÅGA 1 (15) DIMENSIONERINGSTABELLER STÅLKÄRNEPÅLAR

Transkript

1 STÅLKÄRNEPÅLAR HANTERING, MONTERING OCH BÄRFÖRMÅGA 1

2 1. FÖRORD Detta dokument är avsett att användas som hjälpmedel för montering och dimensionering av Scandia Steels Stålkärnepålar och skall ses som ett komplement till PKR 97 [16]. Dimensioneringstabellerna avser pålens bärförmåga som det minsta av gränstillstånden STR och GEO enligt Eurokod 7 [5]. 2. HANTERING OCH MONTERING 2.1. ALLMÄNT Mottagaren rekommenderas göra en mottagningskontroll så att de levererade varorna överensstämmer med de beställda varorna. Mottagaren bör också kontrollera att inga skador uppkommit på produkterna under transporten. Har fel upptäckts ska detta snarast rapporteras till Scandia Steel. Vid hantering av pålar ska skyddsutrustning såsom skyddskläder, hjälm och handskar användas. Pålarna bör lyftas med försiktighet och med anpassad utrustning som är avsedda för pålarnas vikt. Sling som används vid lyft ska vara ordentligt fastsatta och ingen bör vistas under pålarna när de lyfts. Pålarna ska placeras på plan mark och försiktighet bör vidtas när buntarna med pålar löses upp, så att pålarna inte kommer i rullning och orsakar kroppsskada. Pålarna transporteras lämpligtvis på lastbil avsedd för pålarnas vikt och ska under transport vara fastsatta och hanteras så att de inte skadas eller förflyttar sig och orsakar skada. Vid lagring kan pålarna med fördel placeras inomhus eller under tak för att minska korrosionshastigheten på materialet. 2.2 MATERIAL Stålkärnan tillverkas enligt EN 10025:2 med 3.1 certifikat enligt EN Foderröret tillverkas enligt EN 10219:1/2, med 3.1 certifikat enligt EN Distanshållare består av plåt och vulkaniserat gummi och svetsas fast på stålkärnan enligt Scandia Steels EN 1090 certifiering. Dragbelastade och mantelburna pålar förses normalt med svetsrillor vilka är certifierade enligt Scandia Steels EN Certifiering kan utföras enligt EXC BORRNING AV FODERRÖR Foderrör skarvas genom svetsning. Se vidare detaljer kring foderrör. 2

3 2.4. MONTERING AV GÄNGADE STÅLKÄRNOR Stålkärnan levereras normalt med hon- och hangängade ändar. Skarvens skall, innan montering, rengöras noga samt fettas in. Skarven dras sedan åt till ett moment motsvarande minst 700 Nm. Låssvetsning av skarven rekommenderas och skall utföras av behörig svetsare. Stålkärnepålen kan installeras både liggande på arbetsbänk och därefter sänkas ner i foderröret eller succesivt ner i foderröret med vertikal skarvning. Skarven ska efter montering rakhetsmätas. Stålkärnan levereras normalt monterad med distanser. Distansens uppgift är att centra stålkärnan i foderröret. Skarvar som levereras av Scandia Steel har bestyrkta egenskaper. Skarvens egenskaper har beräknats och beräkningarna har verifierats genom provning. Skarvarna är provade på SP (SP Sveriges Tekniska Forskningsinstitut) och KTH. Resultaten från dessa provningar presenteras i rapporter som tillhandahålls av Scandia Steel. Tillverkningen av skarvar samt övrig produktion är certifierad enligt Inspecta certifikat No.2011/

4 2.5. PÅLSYSTEM Pålsystemet som levereras av Scandia Steel består av delar visade i Figur 1. FIGUR 1: Delar i levererat pålsystem för stålkärnepålar. 1. Stålkärna 2. Foderrör 3. Distanser 4. Gängad skarv 5. Rillor RAKHET Max rakhetsavikelse: q 0,25 % av L Stänger kan även levereras enligt maxavikelse 2,5 mm/m 4

5 TABELL 1 STÅLKÄRNA TABELL 1 STÅLKÄRNA Dia stålkärna Dia Dimension Storlek stålkärna skarv (mm) Storlek Lagerlängd skarv Stålsort Lagerlängd Kg/mStålsort Kg/m Diametertolerans Diametertolerans 70 mm TABELL API /8 mm 1 STÅLKÄRNA spec API 2 3/ spec mm S355J mm 30,2 S355J2 30,2 +/- 1,0 mm +/- 1,0 mm 90 mm API 90 mm 2 3/8 Dia stålkärna API 2 3/ mm Storlek skarv S355J mm Lagerlängd 49,9 S355J2 Stålsort 49,9 +/- 1,3 mm Kg/m +/- 1,3 mm Diametertolerans 100 mm API mm 7/8 API 2 7/ mm S355J mm 61,7 S355J2 61,7 +/- 1,3 mm +/- 1,3 mm 110 mm 70 mm 110 API 3 mm 1/2 API 2 3/8 spec API /2 mm mm S355J mm S355J2 74,6 S355J2 30,2 74,6 +/- 1,5 mm +/- 1,0 mm +/- 1,5 mm 120 mm 90 mm 120 API mm 3 1/2 API 2 3/8 API /2 mm mm S355J mm S355J2 88,8 S355J2 49,9 88,8 +/- 1,5 mm +/- 1,3 mm +/- 1,5 mm 130 mm 100 mm 130 API 3 mm 1/2 API 2 7/8 API /2 mm mm S355J mm S355J2 104,2 S355J2 61,7 104,2 +/- 2,0 mm +/- 1,3 mm +/- 2,0 mm 150 mm 110 mm 150 API 4 mm 1/2 API 3 1/2 API /2 mm mm S355J mm S355J2 139 S355J2 74, /- 2,0 mm +/- 1,5 mm +/- 2,0 mm 180 mm 120 mm 180 API 5 mm 1/2 API 3 1/2 API /2 mm mm S355J mm S355J2 200 S355J2 88, /- 2,5 mm +/- 1,5 mm +/- 2,5 mm 200 mm 130 mm 200 API 6 mm 5/8 API 3 1/2 API 6 5/ mm mm S355J mm S355J2 247 S355J2 104, /- 2,5 mm +/- 2,0 mm +/- 2,5 mm 150 mm API 4 1/ mm S355J /- 2,0 mm 180 mm API 5 1/ mm S355J /- 2,5 mm 200 mm TABELL 2 STÅLKÄRNA TABELL 2 STÅLKÄRNA API 6 5/ mm S355J /- 2,5 mm Standard Stålkvalitet Standard Stålkvalitet Kemisk sammansättning, max Kemisk sammansättning, max TABELL 2 STÅLKÄRNA C % Mn % C % P % Mn % S % P % CEV % S % CEV % EN EN Standard S355J Stålkvalitet S355J2 0,22 Kemisk 1,60 sammansättning, 0,22 0,035 max 1,60 0,035 0,035 0,47 0,035 0,47 C % Mn % P % S % CEV % TABELL 3 STÅLKÄRNA TABELL EN STÅLKÄRNA S355J2 0,22 1,60 0,035 0,035 0,47 Mekaniska egenskaper Mekaniska egenskaper Standard Stålkvalitet TABELL 3 STÅLKÄRNA Standard Stålkvalitet min ReH Rm min ReH A min % Rm Slagseghet A min % Slagseghet Mekaniska egenskaper C KV min (J) C KV min (J) EN S355J2 EN mms355j2 Standard Stålkvalitet 70 mm min ReH Rm A min % Slagseghet mm mm C 27 KV min (J) mm EN S355J mm mm mm mm mm mm mm

6 FODERRÖR Scandia Steels foderrör används som skyddsrör för stålkärnepålar och uppfyller de krav på korrosion och åldersbeständighet som ställs enligt gällande Eurocoderegler samt för vatten- och energibrunnar enligt Normbrunn 07. Rören tillverkas i kvalitet enligt EN med tillhörande 3.1 certifikat. Rakhetskrav på rören följer standard enligt EN 10219, dvs. en maximal avvikelse på 6 mm, mätt från båda ändar på ett mm rör. ändarna fasas maskinellt till mellan Höga rakhetskrav och snäva toleranser på rörens ovalitet underlättar installation. Foderrören levereras i längder om mm eller mm, med en tolerans på +- 5 mm. 6

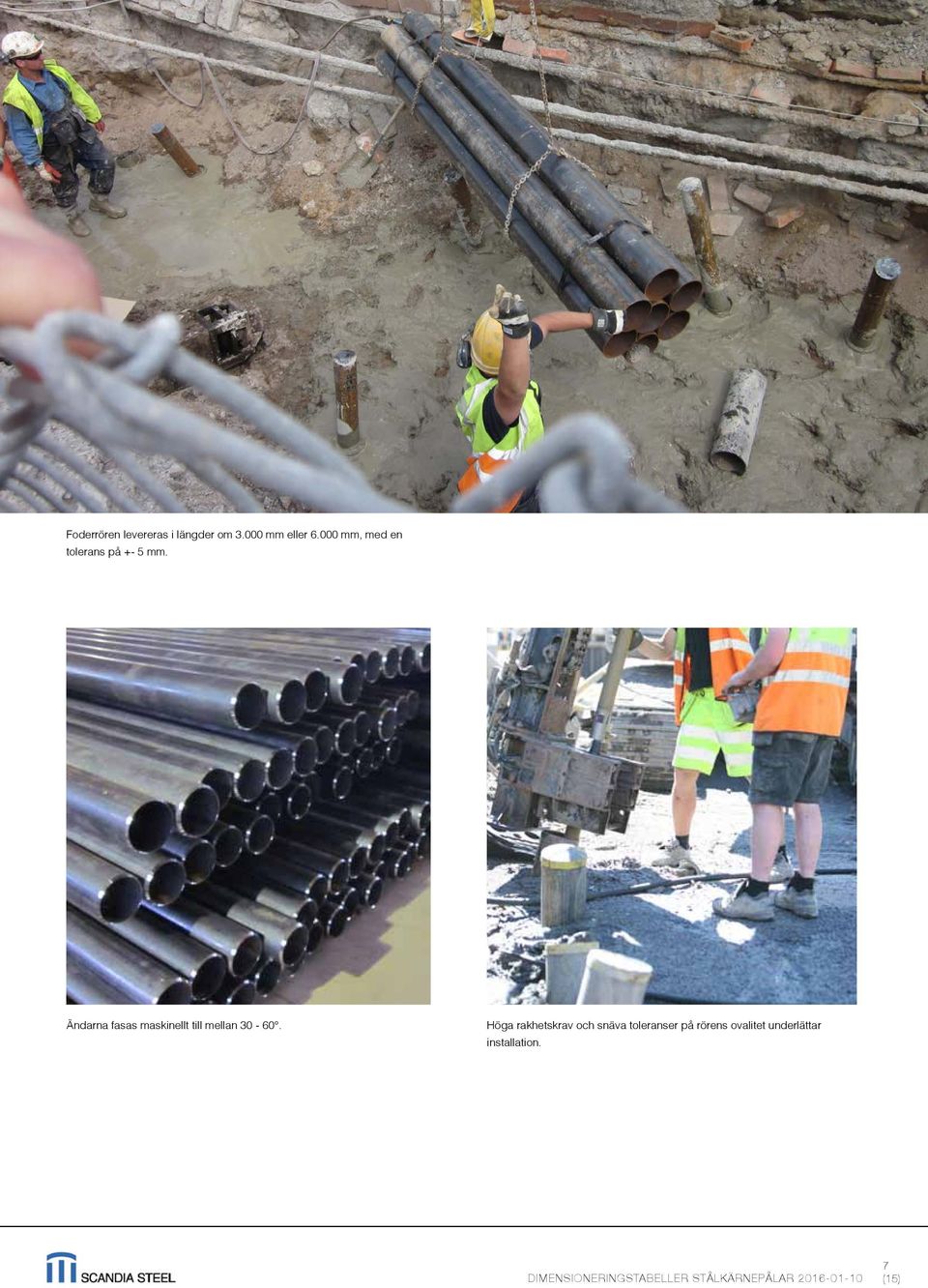

7 Foderrören levereras i längder om mm eller mm, med en tolerans på +- 5 mm. Ändarna fasas maskinellt till mellan Höga rakhetskrav och snäva toleranser på rörens ovalitet underlättar installation. ändarna fasas fasas maskinellt till till mellan Höga Höga rakhetskrav och och snäva toleranser på på rörens ovalitet underlättar installation. Foderrören levereras i i längder om om mm mm eller eller mm, mm, med med en en tolerans på på mm. 5 mm. 7

8 alitet Kemisk sammansättning, max TABELL C 3 % FODERRÖR Mn % P % S % CEV % J2H TABELL 0,22 1 FODERRÖR Dimension 1,60 0,030 Stålsort 0,030 0,45 Standard 139,7 Standard x 5,0 mm Stålkvalitet Kemisk sammansättning, EN max ,3 x 5,0 mm C % EN Mn % P % S % CEV % 193,7 EN x 5,6 mm Mekaniska egenskaper 0,22 EN ,60 0,030 0,030 0,45 alitet 219,1 min x ReH 6,3 mm Rm A min % Slagseghet EN J2H 219,1 x 8,0 mm TABELL 2 FODERRÖR 273,0355 x 6,3 mm C - 20 EN KV min (J) EN ,0 x 8,0 mm Mekaniska egenskaper EN Standard Stålkvalitet min ReH Rm A min % Slagseghet alitet Kemisk sammansättning, max C KV min (J) EN C % Mn % P % 355S % CEV % J2H MÅTT - 0,22 FODERRÖR 1,60 0,030 0,030 0,45 TABELL 3 FODERRÖR Längder 3000 mm +- 5 mm Dimension Fasning Stålsort fasad i ena änden grader Standard Rätkant 139,7 x 5,0 mm Mekaniska egenskaper 1,6 mm +- 0,8 mm EN alitet Ändarnas 168,3 min x vinkelräthet 5,0 ReH mm (+- ) 0,4 grader Rm A min % TABELL 3 FODERRÖR Slagseghet EN Standard 193,7 x 5,6 mm EN 10219, 3.1 certifikat C Dimension EN KV min (J) Stålsort Standard J2H Stålsort 219,1 x 355 6,3 mm EN ,1 x 8,0 mm 139,7 x 5,0 mm EN EN ,0 x 6,3 mm 168,3 x 5,0 mm EN EN ,0 x 8,0 mm 193,7 x 5,6 mm EN EN ,9 x 6,3 mm 219,1 x 6,3 mm EN EN ,9 x 8,0 mm 219,1 x 8,0 mm EN EN TABELL 3 FODERRÖR 273,0 x 6,3 mm EN ,0 x 8,0 mm EN MÅTT Dimension - FODERRÖR Stålsort Standard 139,7 x 5,0 mm Längder TOLERANSER - FODERRÖR 3000 mm +- 5 mm EN ,3 x 5,0 mm Fasning fasad i ena änden grader EN Ovalitet 193,7 x 5,6 mm Rätkant max 1% 1,6 mm +- 0,8 mm MÅTT - FODERRÖREN ,1 x 6,3 mm ( Dmax - Dmin / D ) x 100 Ändarnas vinkelräthet (+- ) 0,4 grader EN Diamater 219,1 x 8,0 mm Standard 1% EN 10219, 3.1 certifikat Längder EN mm +- 5 mm 273,0 x 6,3 mm Stålsort Fasning EN fasad i ena änden grader 273,0 x 8,0 mm Rätkant EN 1, mm +- 0,8 mm Ändarnas vinkelräthet (+- ) 0,4 grader MÅTT - FODERRÖR Standard Stålsort EN 10219, 3.1 certifikat Längder 3000 mm +- 5 mm Fasning fasad i ena änden grader Rätkant TOLERANSER - FODERRÖR 1,6 mm +- 0,8 mm Ändarnas vinkelräthet (+- ) 0,4 grader Ovalitet Standard max EN 10219, 1% 3.1 certifikat Stålsort ( Dmax - Dmin / D ) x 100 Diamater 1% TOLERANSER - FODERRÖR Ovalitet max 1% Diamater 1% ( Dmax - Dmin / D ) x 100 TOLERANSER - FODERRÖR Ovalitet max 1% 8

9 3. DIMENSIONERINGSTABELLER 3.1 ALLMÄNT GEOTEKNISK KATEGORI De bärförmågor som är angivna i dimensioneringstabellerna gäller för pålar som kan hänföras till geoteknisk kategori GK2. Riktlinjer för begreppet geoteknisk kategori beskrivs i TD Grunder [11] och Eurokod 7 [5]. LASTER Den konstruktiva bärförmågan är beräknad för centrisk last på påltoppen som verkar i pålens längdriktning. Denna rapport gäller inte för pålar som belastas av transversallast eller vridmoment. Laster i påltoppen skall beräknas enligt Eurokod med nationella val enligt Boverkets föreskrifter [7] eller någon av Trafikverkets föreskrifter [8] [9] [10]. Eventuell påhängslast (negativ mantelfriktion) får beräknas enligt Pålkommissionens rapport 106 (PKR 106) [19]. För lutande pålar med påhängslaster kan belastning beräknas enligt PKR 101 [17]. BERÄKNINGSMODELL Beräkningen av pålens konstruktiva bärförmåga utförs enligt PKR 96:1 [15] och PKR 97 [16]. I beräkningen för konstruktiv bärförmåga har 100 % av foderrörets styvhet samt 50 % av foderrörets momentbärförmåga tillgodoräknats. Böjknäckning i jordmaterial beräknas enligt andra ordningens teori med analytisk beräkningsmetod för ekvivalent arbete enligt PKR 84a [13]. Denna metod antar bl. a. att pålen är lång relativt sin styvhet (för att fritt kunna utveckla en knäcklängd enligt beräkningsmodellen) och står helt i en homogen lera samt är ledad vid påltopp och vid bergytan. Stålkärnepålen förutsätts vara rillad och mantelburen i berg. BRUKSGRÄNSTILLSTÅND Kontroll av konstruktiv bärförmåga i bruksgräns enligt PKR 96:1 [15] har utförts. Skillnaden mellan brottgränsbärförmåga redovisade i tabellerna och bruksgränsbärförmåga är angiven under respektive dimensioneringstabell. Dimensionering för bruksgränstillstånd med avseende på tillåtna rörelser skall utföras objektsspecifikt. Enligt Eurokod 7 [5] får inte den uppburna konstruktionens krav för bruksgränstillståndet överskridas på grund av förskjutningar av pålen. PARTIALKOEFFICIENTER FÖR KONSTRUKTIV BÄRFÖRMÅGA, STR Dimensioneringssätt är DA3 för gränstillståndet STR. Enligt nationella val i BFS [7] och TRVFS [8] används följande partialkoefficienter: Odränerad skjuvhållfasthet γ cu = 1,5 Stålets sträckgräns γ s = 1,0 Stålets elasticitetsmodul γ S = 1,0 TEKNISKA MATERIALEGENSKAPER Stål i foderrör Stål i kärna S355J2 Hänsyn till egenspänningar i stålet skall beaktas enligt Eurokod 3 [3]. Detta har gjorts genom att anta en fiktiv initialutböjning på 0,0013 x knäcklängden samt genom att reducera elasticitetsmodulen för stålet med 10 %, se PKR 96:1 [15]. 9

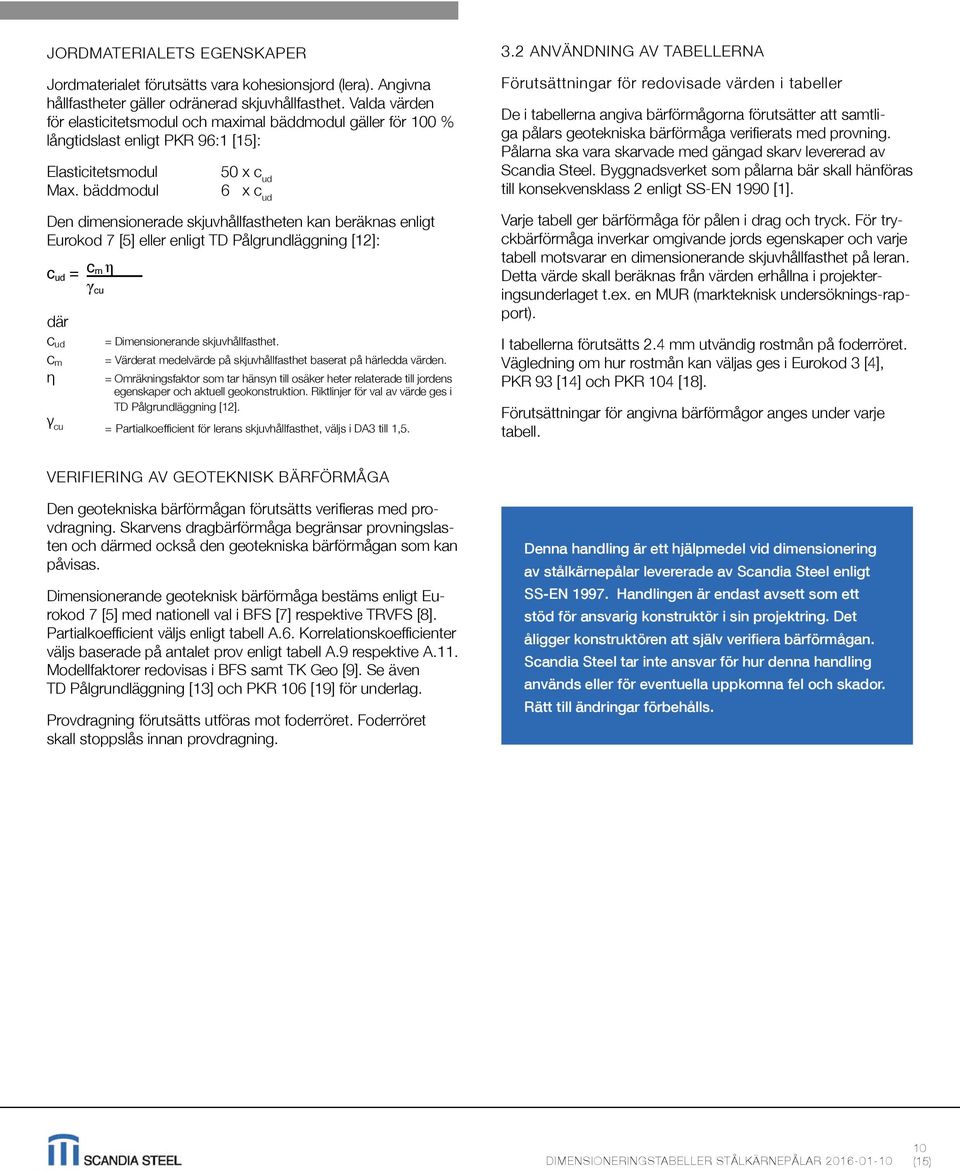

10 JORDMATERIALETS EGENSKAPER Jordmaterialet förutsätts vara kohesionsjord (lera). Angivna hållfastheter gäller odränerad skjuvhållfasthet. Valda värden för elasticitetsmodul och maximal bäddmodul gäller för 100 % långtidslast enligt PKR 96:1 [15]: Elasticitetsmodul Max. bäddmodul 50 x c ud 6 x c ud Den dimensionerade skjuvhållfastheten kan beräknas enligt Eurokod 7 [5] eller enligt TD Pålgrundläggning [12]: c ud = c m η γcu där c ud = Dimensionerande skjuvhållfasthet. c m = Värderat medelvärde på skjuvhållfasthet baserat på härledda värden. η = Omräkningsfaktor som tar hänsyn till osäker heter relaterade till jordens egenskaper och aktuell geokonstruktion. Riktlinjer för val av värde ges i TD Pålgrundläggning [12]. γ cu = Partialkoefficient för lerans skjuvhållfasthet, väljs i DA3 till 1, ANVÄNDNING AV TABELLERNA Förutsättningar för redovisade värden i tabeller De i tabellerna angiva bärförmågorna förutsätter att samtliga pålars geotekniska bärförmåga verifierats med provning. Pålarna ska vara skarvade med gängad skarv levererad av Scandia Steel. Byggnadsverket som pålarna bär skall hänföras till konsekvensklass 2 enligt SS-EN 1990 [1]. Varje tabell ger bärförmåga för pålen i drag och tryck. För tryckbärförmåga inverkar omgivande jords egenskaper och varje tabell motsvarar en dimensionerande skjuvhållfasthet på leran. Detta värde skall beräknas från värden erhållna i projekteringsunderlaget t.ex. en MUR (markteknisk undersöknings-rapport). I tabellerna förutsätts 2.4 mm utvändig rostmån på foderröret. Vägledning om hur rostmån kan väljas ges i Eurokod 3 [4], PKR 93 [14] och PKR 104 [18]. Förutsättningar för angivna bärförmågor anges under varje tabell. VERIFIERING AV GEOTEKNISK BÄRFÖRMÅGA Den geotekniska bärförmågan förutsätts verifieras med provdragning. Skarvens dragbärförmåga begränsar provningslasten och därmed också den geotekniska bärförmågan som kan påvisas. Dimensionerande geoteknisk bärförmåga bestäms enligt Eurokod 7 [5] med nationell val i BFS [7] respektive TRVFS [8]. Partialkoefficient väljs enligt tabell A.6. Korrelationskoefficienter väljs baserade på antalet prov enligt tabell A.9 respektive A.11. Modellfaktorer redovisas i BFS samt TK Geo [9]. Se även TD Pålgrundläggning [13] och PKR 106 [19] för underlag. Provdragning förutsätts utföras mot foderröret. Foderröret skall stoppslås innan provdragning. Denna handling är ett hjälpmedel vid dimensionering av stålkärnepålar levererade av Scandia Steel enligt SS-EN Handlingen är endast avsett som ett stöd för ansvarig konstruktör i sin projektring. Det åligger konstruktören att själv verifiera bärförmågan. Scandia Steel tar inte ansvar för hur denna handling används eller för eventuella uppkomna fel och skador. Rätt till ändringar förbehålls. 10

11 Dimensioneringstabeller stålkärnepålar Utkast 2 (7) TABELLL 1 Dimensionerande skjuvhållfasthet, cud = 3 kpa Drag Diameter Stålkärna [mm] Bärförmåga [kn] Förankring i berg för dragkraft Inborrningslängd [m] 6,3 7,1 7,2 8,3 8,3 8,3 8, ,6 11,7 Ingjutna rillor [st] Tryckbärförmåga [kn] Foderrör Diameter Stålkärna [mm] D [mm] T [mm] , ,7 5, ,1 6, , , ,9 6, , Förankring i berg för tryckkraft Inborrningslängd [m] 1,7 1,9 2,1 2,2 2,3 2,2 2,2 2,2 2,1 2 Ingjutna rillor [st] För draga pålar skall Samtliga pålar provdras, Observera att provdragningslast kan begränsas av foderrörets bärförmåga, Tryckbelastade pålar antas verifieras med stötvågsmätning enl. PK106 nivå 3, Vidhäftning cementbruk-berg =7 MPa, Cementbruk för bergingjutning motsvarande C25/30, Utvändig korrosion på foderröret = 2,4 mm, Medverkande andel av foderrörets momentbärförmåga = 50,0 %, Geometrisk initialkrokighet för pålen = Lk/400, Minsta täckande betongskikt mellan foderrör-kärna = 25 mm, Rillor utförs med s-avstånd 100 mm, Grundvattenytan antas ligga i nivå med bergytan eller högre, Inborrningslängd för dragkraft tar inte hänsyn till ev. överlapp av intilliggande bergkoner eller tyngd av ovanliggande jord, M.a.p. tryckkraft skiljer sig resultat i ULS resp. SLS som mest 5,23%, Utförandeklass EXC2 gäller för foderrörssvets. Dimensioneringstabeller stålkärnepålar Utkast 3 (7) TABELLL 2 Dimensionerande skjuvhållfasthet, cud = 5 kpa Drag Diameter Stålkärna [mm] Bärförmåga [kn] Förankring i berg för dragkraft Inborrningslängd [m] 6,3 7,1 7,2 8,3 8,3 8,3 8, ,6 11,7 Ingjutna rillor [st] Tryckbärförmåga [kn] Foderrör Diameter Stålkärna [mm] D [mm] T [mm] , ,7 5, ,1 6, , , ,9 6, , Förankring i berg för tryckkraft Inborrningslängd [m] 1,7 1,9 2,1 2,2 2,3 2,4 2,5 2,6 2,6 2,5 Ingjutna rillor [st] För draga pålar skall Samtliga pålar provdras, Observera att provdragningslast kan begränsas av foderrörets bärförmåga, Tryckbelastade pålar antas verifieras med stötvågsmätning enl. PK106 nivå 3, Vidhäftning cementbruk-berg =7 MPa, Cementbruk för bergingjutning motsvarande C25/30, Utvändig korrosion på foderröret = 2,4 mm, Medverkande andel av foderrörets momentbärförmåga = 50,0 %, Geometrisk initialkrokighet för pålen = Lk/400, Minsta täckande betongskikt mellan foderrör-kärna = 25 mm, Rillor utförs med s-avstånd 100 mm, Grundvattenytan antas ligga i nivå med bergytan eller högre, Inborrningslängd för dragkraft tar inte hänsyn till ev. överlapp av intilliggande bergkoner eller tyngd av ovanliggande jord, M.a.p. tryckkraft skiljer sig resultat i ULS resp. SLS som mest 5,23%, Utförandeklass EXC2 gäller för foderrörssvets. 11

12 Dimensioneringstabeller stålkärnepålar Utkast 4 (7) TABELLL 3 Dimensionerande skjuvhållfasthet, cud = 7 kpa Drag Diameter Stålkärna [mm] Bärförmåga [kn] Förankring i berg för dragkraft Inborrningslängd [m] 6,3 7,1 7,2 8,3 8,3 8,3 8, ,6 11,7 Ingjutna rillor [st] Tryckbärförmåga [kn] Foderrör Diameter Stålkärna [mm] D [mm] T [mm] , ,7 5, ,1 6, , , ,9 6, , Förankring i berg för tryckkraft Inborrningslängd [m] 1,7 1,9 2,1 2,2 2,3 2,4 2,6 2,7 2,9 3 Ingjutna rillor [st] För draga pålar skall Samtliga pålar provdras, Observera att provdragningslast kan begränsas av foderrörets bärförmåga, Tryckbelastade pålar antas verifieras med stötvågsmätning enl. PK106 nivå 3, Vidhäftning cementbruk-berg =7 MPa, Cementbruk för bergingjutning motsvarande C25/30, Utvändig korrosion på foderröret = 2,4 mm, Medverkande andel av foderrörets momentbärförmåga = 50,0 %, Geometrisk initialkrokighet för pålen = Lk/400, Minsta täckande betongskikt mellan foderrör-kärna = 25 mm, Rillor utförs med s-avstånd 100 mm, Grundvattenytan antas ligga i nivå med bergytan eller högre, Inborrningslängd för dragkraft tar inte hänsyn till ev. överlapp av intilliggande bergkoner eller tyngd av ovanliggande jord, M.a.p. tryckkraft skiljer sig resultat i ULS resp. SLS som mest 5,23%, Utförandeklass EXC2 gäller för foderrörssvets. Dimensioneringstabeller stålkärnepålar Utkast 5 (7) TABELLL 4 Dimensionerande skjuvhållfasthet, cud = 10 kpa Drag Diameter Stålkärna [mm] Bärförmåga [kn] Förankring i berg för dragkraft Inborrningslängd [m] 6,3 7,1 7,2 8,3 8,3 8,3 8, ,6 11,7 Ingjutna rillor [st] Tryckbärförmåga [kn] Foderrör Diameter Stålkärna [mm] D [mm] T [mm] , ,7 5, ,1 6, , , ,9 6, , Förankring i berg för tryckkraft Inborrningslängd [m] 1,7 1,9 2,1 2,2 2,3 2,4 2,6 2,7 3 3,3 Ingjutna rillor [st] För draga pålar skall Samtliga pålar provdras, Observera att provdragningslast kan begränsas av foderrörets bärförmåga, Tryckbelastade pålar antas verifieras med stötvågsmätning enl. PK106 nivå 3, Vidhäftning cementbruk-berg =7 MPa, Cementbruk för bergingjutning motsvarande C25/30, Utvändig korrosion på foderröret = 2,4 mm, Medverkande andel av foderrörets momentbärförmåga = 50,0 %, Geometrisk initialkrokighet för pålen = Lk/400, Minsta täckande betongskikt mellan foderrör-kärna = 25 mm, Rillor utförs med s-avstånd 100 mm, Grundvattenytan antas ligga i nivå med bergytan eller högre, Inborrningslängd för dragkraft tar inte hänsyn till ev. överlapp av intilliggande bergkoner eller tyngd av ovanliggande jord, M.a.p. tryckkraft skiljer sig resultat i ULS resp. SLS som mest 5,23%, Utförandeklass EXC2 gäller för foderrörssvets. 12

13 Dimensioneringstabeller stålkärnepålar Utkast 6 (7) TABELLL 5 Dimensionerande skjuvhållfasthet, cud = 15 kpa Drag Diameter Stålkärna [mm] Bärförmåga [kn] Förankring i berg för dragkraft Inborrningslängd [m] 6,3 7,1 7,2 8,3 8,3 8,3 8, ,6 11,7 Ingjutna rillor [st] Tryckbärförmåga [kn] Foderrör Diameter Stålkärna [mm] D [mm] T [mm] , ,7 5, ,1 6, , , ,9 6, , Förankring i berg för tryckkraft Inborrningslängd [m] 1,7 1,9 2,1 2,2 2,3 2,4 2,6 2,7 3 3,3 Ingjutna rillor [st] För draga pålar skall Samtliga pålar provdras, Observera att provdragningslast kan begränsas av foderrörets bärförmåga, Tryckbelastade pålar antas verifieras med stötvågsmätning enl. PK106 nivå 3, Vidhäftning cementbruk-berg =7 MPa, Cementbruk för bergingjutning motsvarande C25/30, Utvändig korrosion på foderröret = 2,4 mm, Medverkande andel av foderrörets momentbärförmåga = 50,0 %, Geometrisk initialkrokighet för pålen = Lk/400, Minsta täckande betongskikt mellan foderrör-kärna = 25 mm, Rillor utförs med s-avstånd 100 mm, Grundvattenytan antas ligga i nivå med bergytan eller högre, Inborrningslängd för dragkraft tar inte hänsyn till ev. överlapp av intilliggande bergkoner eller tyngd av ovanliggande jord, M.a.p. tryckkraft skiljer sig resultat i ULS resp. SLS som mest 5,23%, Utförandeklass EXC2 gäller för foderrörssvets. 13

14 4. STYRANDE DOKUMENT För påldimensionering är nedanstående dokument styrande eller kan ge vägledning. Normer SS-EN 1990 Grundläggande dimensioneringsregler för bärverk. SS-EN Laster på bärverk Del 1-1: Allmänna laster Tunghet, egentyngd, nyttig last för byggnader. SS-EN :2005 (inkl. AC 2009) SS-EN :2007 (inkl. AC 2009) SS-EN :2005 (inkl. AC 2009) Dimensionering av stålkonstruktioner Allmänna regler och regler för byggnader. Dimensionering av stålkonstruktioner Pålar och Spont. Dimensionering av geokonstruktioner Allmänna regler. UTFÖRANDESTANDARDER SS-EN 14199:2005 Utförande av geokonstruktioner Mikropålar. NATIONELLA ANPASSNINGAR AV NORMER BFS 2013:10 EKS 9 VVFS 2004:43 samt TRVFS 2011:12 EKS: Boverkets föreskrifter och allmänna råd om tillämpning av europeiska konstruktionsstandarder (grundförfattning). Trafikverkets föreskrifter VVFS 2004:43 om tillämpningen av europeiska beräknings standarder (grundförfattning) med ändringar enligt föreskrift TRVFS 2011:12. ÖVRIGA DOKUMENT TK Geo 11, Publ. 2011:047 TRVK Bro 11, Publ. 2011:085 Trafikverkets tekniska krav för geokonstruktioner. Trafikverkets tekniska krav vid nybyggande och förbättring av broar. IEG Rapport 2:2008, Rev. 2 Tillämpningsdokument Grunder, EN IEG Rapport 8:2008, Rev. 2 Tillämpningsdokument - EN kapitel 7, Pålgrundläggning. Pålkommissionen Rapport 84a Pålkommissionen Rapport 93 Pålkommissionen Rapport 96:1 Pålkommissionen Rapport 97 Pålkommissionen Rapport 101 Pålkommissionen Rapport 104 Beräkning av dimensionerande bärförmåga för slagna pålar med hänsyn till pålens material och omgivande jord. Korrosion och korrosionsskydd av stålpålar och stålspont i jord och vatten. Dimensioneringsprinciper för pålar - Lastkapacitet. nklusive Supplement 2. Stålkärnepålar Anvisningar frö projektering, dimensionering, utförande och kontroll. Transversalbelastade pålar statiskt verkningssätt och dimensioneringsanvisningar Borrade stålrörspålar Anvisningar för projektering, dimensionering, utförande och kontroll. Pålkommissionen Rapport 106 Verifiering av geoteknisk bärförmåga enligt Eurokod Praktiska råd och rekommendationer vid projektering och kont 14

15 KONTAKT Vi svarar gärna på dina frågor om våra produkter. SCANDIA STEEL FÖRVALTNING AB Västmannagatan Stockholm Sweden Org nr VAT nr SE Thorulf Hamfors Mob: thorulf@scandiasteel.se Marcus Eriksson Mob: marcus@scandiasteel.se UAB SCANDIA STEEL BALTIC Vytauto Kretinga Lithuania Company code: VAT no.: LT
