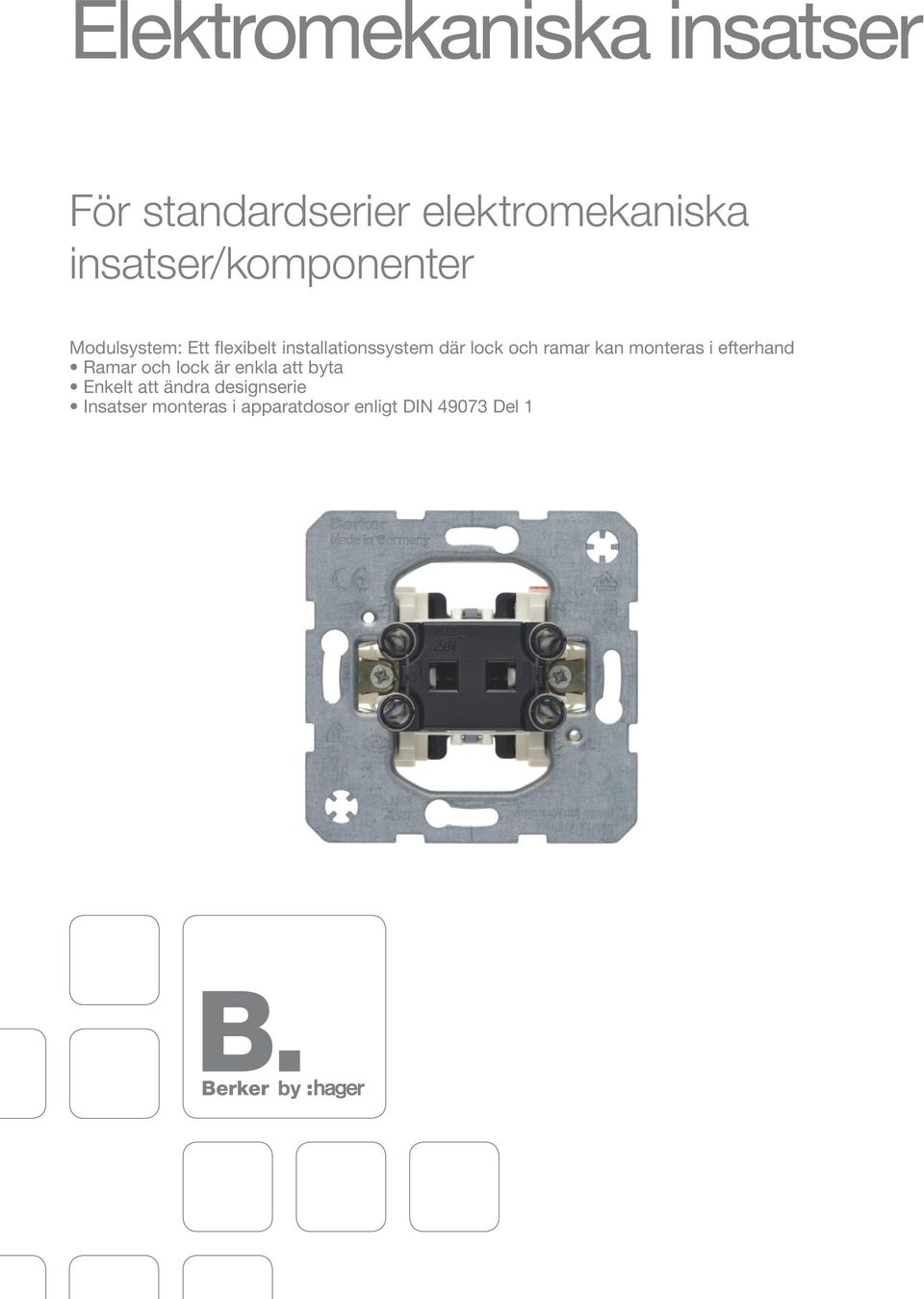

1 Elektromekaniska insatser För standardserier elektromekaniska insatser/komponenter Modulsystem: Ett flexibelt installationssystem där lock och ramar kan monteras i efterhand Ramar och lock är enkla att byta Enkelt att ändra designserie Insatser monteras i apparatdosor enligt DIN Del 1

2 Strömställare 18 Tillbehör 20 Tryckknappar 21 Jalysibrytare/jalusitryckknappar 22 Signallampor 23 TV/Audio/Video 25 Data/Telefonuttag 27 Centrumplattor för modularuttag 30

3 Elektromekaniska insatser STRÖMSTÄLLARE Strömställare se sidan T3 se sidan T3 Strömställare 1-pol trapp/1-pol kors AX, 250 V~ Kan belysas med en neonlamps- och glödlampsenhet med N-terminal art. nr , Strömställare trapp/1-pol AX, 250 V~ Kan belysas med en neonlamps- och glödlampsenhet med N-terminal art. nr , lågt installationsdjup Strömställare 2-polig AX, 250 V~ se sidan T4 Strömställare 2-pol med trappfunktion 10 AX, 250 V~ Kan belysas med en neonlampsenhet art. nr för belysning Strömställare 3-polig AX, 400 V~ Endast lämpliga i kombination med vippor med text 0. Kan belysas med en neonlampsenhet art. nr med fördefi nierad 0 position se sidan T3 Endast lämpliga i kombination med vippor med text 0. Kan belysas med en neonlamps- och glödlampsenhet med N-terminal art. nr , med fördefi nierad 0 position Strömställare 2-polig AX, 250 V~ se sidan T4 Endast lämpliga i kombination med vippor med text 0. För omkoppling av till exempel 16 A uttag. Kan belysas med en neonlampsenhet art. nr med fördefi nierad 0 position 18 Rätt till tekniska förändringar förbehålles

4 Elektromekaniska insatser Strömställare Strömställare kron AX, 250 V~ Dragströmställare Dragströmställare trapp/1-pol AX, 250 V~ Anslutning med dragkabel 14 cm se sidan T4 Kan belysas med en neonlamps- och glödlampsenhet med N-terminal art. nr , Kan belysas genom att man använder seriekopplade lysdioder med N-terminal artikelnr se sidan T4 Kan belysas med en neonlamps- och glödlampsenhet med N-terminal art. nr Centrumplatta artikelnr se sidan T4 Strömställare kron AX, 250 V~ Kan belysas med en neonlamps- och glödlampsenhet med N-terminal art. nr , Kan belysas genom att man använder seriekopplade lysdioder med N-terminal artikelnr lågt installationsdjup Strömställare dubbel-trapp AX, 250 V~ Vridströmställare vridströmställare Sektionsströmställare för tak- och väggmontering 20 A för mm² A för mm² V~ Kopplingsvinkel 60 OBS! Apparatdosor med minst 43 mm djup måste användas Centrumplatta artikelnr polig Sektionsströmställare med nolläge: se sidan T4 Kan belysas med en neonlampsenhet art. nr för belysning se sidan T5 utan 0-läge: A, 250 V~ Till exempel för luftkonditionering och fl äktar. Centrumplatta med 0-läge för artikelnr Centrumplatta utan 0-läge för artikelnr Strömställare 3x1-pol AX, 400 V~ För vippor artikelnr Nyckelbrytare Nyckelbrytare för cylindrar 2-pol med trappfunktion A, 250 V~ Ej lämpliga för infällda stänkskyddade enheter! se sidan T5 Centrumplatta artikelnr profil halvcylinder se modulinsatser/tillbehör artikelnr , 1818 för system med huvudnyckel Rätt till tekniska förändringar förbehålles 19

5 Elektromekaniska insatser TILLBEHÖR TILL STRÖMSTÄLLARE Glödlampa se sidan T3 Glödlampa med N-terminal brun, 6 V, 35 ma gul, 12 V, 65 ma grön, 24 V, 35 ma röd, 48 V, 25 ma Ej lämpligt för dragtryckknappar och dragströmställare samt tryckknappar och strömställare mellan 1985 och för trapp, kors, 2-pol för kron med belysningsmöjlighet för strömställare/tryckknappar utomhus artikelnr: se sidan T4 Neonlampa grå, 230 V~, 0.9 ma Om fl era neonlampsenheter används kan lampströmmen leda till att reläet/pulsreläet inte fungerar ordentligt. Åtgärd: Koppla en kondensator 230 V, 1 µf per 10 ma neonlampsström parallellt med spolen. för 2-polig strömställare för strömställare dubbeltrapp för vipptryckknapp med dubbeltrappfunktion Neonlampa klar transparent, 400 V~, 0,5 ma Neonlampa Neonlampa med N-terminal grå, 230 V~, 1 ma orange, 230 V~, se sidan T4 för strömställare 3-pol se sidan T3 se sidan T3 Om fl era neonlampsenheter används kan lampströmmen leda till att reläet/pulsreläet inte fungerar ordentligt. Åtgärd: Sätt in en nolledare eller anslut en kondensator 230 V, 1 µf per 10 ma neonlampsenhet parallellt med spolen. Ej lämpligt för dragtryckknappar och dragströmställare samt tryckknappar och strömställare mellan 1985 och för strömställare, trapp, kors, 2-pol 10 AX för seriekopplade belysta vippbrytare för vippbrytare/vipptryckknapp utomhus artikelnr Neonlampa med N-terminal grå, 230 V~, 1 ma orange, 230 V~, 0.4 ma Om fl era neonlampsenheter används kan lampströmmen leda till att reläet/pulsreläet inte fungerar ordentligt. Åtgärd: Sätt in en nolledare eller anslut en kondensator 230 V, 1 µf per 10 ma neonlampsenhet parallellt med spolen. Lämplig för dragtryckknappar, dragströmställare samt tryckknappar och strömställare mellan 1985 och för strömställare, trapp, kors, 2-pol för kron med belysningsmöjlighet för strömställare och tryckknappar utomhus artikelnr: LED-enheter LED blå, V~, 0,2-0,9 ma Ej lämpligt för dragtryckknappar och dragströmställare samt tryckknappar och strömställare mellan 1985 och för strömställare, trapp, kors, 2-pol 10 AX för kron med belysningsmöjlighet för strömställare och tryckknappar utomhus artikelnr: LED vit, 230 V~, 1 ma svart, 230 V~, 0.4 ma Om fl era neonlampsenheter används kan lampströmmen leda till att reläet/pulsreläet inte fungerar ordentligt. Sätt in en nolledare eller anslut en kondensator med 1 µf per 10 ma neonlampsenhet parallellt med spolen. Ej lämpligt för dragtryckknappar och dragströmställare samt tryckknappar och strömställare mellan 1985 och för strömställare, trapp, kors, 2-pol 10 AX för kron med belysningsmöjlighet för strömställare och tryckknappar utomhus artikelnr: Rätt till tekniska förändringar förbehålles

6 Elektromekaniska insatser se sidan T3 TIMER se sidan T4 Serie LED med N-terminal svart, 230 V~, 0.9 ma per LED Neutralledare nödvändig! Lämplig för dragtryckknappar, dragströmställare samt tryckknappar och strömställare mellan 1985 och För seriekopplade strömställare artikelnr , För styrkrets per serie Med skruvkontakter Mekanisk timer Gångtid max. 15 min Gångtid max. 120 min AX, 250 V~ Löpnoggrannhet +/- 10 % Central del 20 min artikelnr Central del 15 min artikelnr Vipptryckknappar Vipptryckknapp se sidan T5 kron pol brytande, 1-pol slutande, separata ingångar x1-pol A, 250 V~ Kan belysas med en neonlamps- och glödlampsenhet med N-terminal art. nr , för belysning Vipptryckknapp Dubbel-trapp återställ med slirkoppling med genomgående terminal 2-polig TRYCKKNAPPAR Vipptryckknappar Vipptryckknapp 1-pol trapp/1-pol, kan användas som slutande eller brytande funktion NO se sidan T4 1-pol med 2 separata utgångar pol brytande, 1-pol slutande, separata ingångar 10 A, 250 V~ Kan belysas med en neonlamps- och glödlampsenhet med N-terminal art. nr , Vipptryckknapp 1-pol A, 250 V~ se sidan T5 se sidan T5 10 A, 250 V~ Kan belysas med en neonlampsenhet art. nr för belysning Vipptryckknapp 4x1-pol A, 250 V~ Kan belysas med en neonlampsenhet art. nr med 0-läge (mittenläge för vippan) även lämplig som tryckknapp för jalusier 2-vägs för belysning se sidan T4 Kan belysas med en neonlamps- och glödlampsenhet med N-terminal art. nr , lågt installationsdjup Rätt till tekniska förändringar förbehålles 21

7 Elektromekaniska insatser Hotellkortsbrytare Hotellkortsbrytare se sidan T6 2 A, 250 V~ Kan belysas med en neonlamps- och glödlampsenhet med N-terminal art. nr , Centrumplatta artikelnr Dragtryckknapp Dragtryckknapp se sidan T5 JALUSIBRYTARE se sidan T5 1-pol trapp/1-pol, kan användas som slutande eller brytande NO 2x1-pol pol brytande, 1-pol slutande, separata ingångar trapp/1-pol med separat signalkontakt 10 A, 250 V~ Anslutning med dragsnöre 14 cm Kan belysas med en neonlamps- och glödlampsenhet med N-terminal art. nr , Centrumplatta artikelnr för tak- och väggmontering Jalusibrytare 10 A, 250 V~ pol Följ instruktionerna från motortillverkaren! med mekanisk och elektrisk spärr för att förhindra samtidig inkoppling Vridbrytare/vridtryckknappar för jalusier se sidan T5 Vridbrytare för jalusier 10 A, 250 V~ JALUSIBRYTARE Nyckelbrytare för jalusier se sidan T5 Följ instruktionerna från motortillverkaren! Centrumplatta artikelnr med nolläge för centrumplatta med vridknapp med tryck-spärr funktion Tillbehör: Mellanlåsplatta för roterbar brytare, jalusier för omvandling till vridbar tryckknapp Nyckelbrytare för jalusier med halv cylinder 10 A, 250 V~ Nyckelbrytare för jalusier se sidan T5 1-pol pol polig Ej lämplig för infällda stänkskyddade enheter IP44! Följ instruktionerna från motortillverkaren! Centrumplatta artikelnr profil halvcylinder se modulinsatser/tillbehör artikelnr , 1818 med nolläge för system med huvudnyckel med tryck-spärr funktion Nyckelbrytare för jalusier 1-pol pol A, 250 V~ Följ instruktionerna från motortillverkaren! Centrumplatta med spärr artikelnr , , med nolläge för centrumplatta med spärr centrumplattan som används bestämmer funktionen hos brytaren eller tryckknappen med tryck-spärr funktion 22 Rätt till tekniska förändringar förbehålles

8 Elektromekaniska insatser JALUSITRYCKKNAPPAR Jalusitryckknapp 1-pol A, 250 V~ Följ instruktionerna från motortillverkaren! se sidan T5 med mekanisk och elektrisk spärr för att förhindra samtidig aktivering Jalusitryckknapp 4x1-pol A, 250 V~ SIGNALLAMPOR Tryckknappar och signallampor se sidan T5 Tryckknapp för signallampa E10 1-pol pol med separata signalkontakter 250 V~ Momentan kontaktström max. 2 A. Maxeffekt glödlampor 2 W Centrumplatta artikelnr Lock artikelnr. 1280, 1281, 1282, 1283 Lysdioder och neonlampor E10 - se modulinsatser/ tillbehör artikelnr. 1601, Tryckknapp artikelnr se sidan T5 Följ instruktionerna från motortillverkaren! Kan belysas med en neonlampsenhet art. nr med 0-läge (mittenläge för vippan) även lämplig som tryckknapp för jalusier 2-vägs för belysning Nyckeltryckknapp för jalusier med halv cylinder se sidan T5 Nyckel-tryckknapp för jalusier med halv profil cylindrar 1-pol pol A, 250 V~ Ej lämplig för infällda stänkskyddade enheter IP44! Följ instruktionerna från motortillverkaren! Centrumplatta artikelnr profil halvcylinder se modulinsatser/tillbehör artikelnr , 1818 för system med huvudnyckel Tillbehör kan belysas med neonlampa E10 Neonlampa E V~, 1,35 ma För tryckknapp och signallampa E10 artikelnr , LED-lampa E10 vit röd gul grön blå V~/=, 4 ma Drifttemperatur C; Livslängd¹ lysdiod vit/färgad ca / timmar För tryckknapp och signallampa E10 artikelnr , ¹ Typ. upp till ca 50 % av den utgående ljusstyrkan Lock för tryckknapp och signallampa E10 klar transparent, röd transparent gul transparent grön transparent För tryckknapp och signallampa E10 artikelnr Ratt för tryckknapp och signallampa E10 klar transparent, röd transparent grön transparent knappdiameter 26,5 mm För tryckknapp och signallampa E10 artikelnr Rätt till tekniska förändringar förbehålles 23

9 Elektromekaniska insatser Signallampa E 14 Signallampa E V~ Max effekt glödlampor 3 W; Max längd lampbas 23,5 mm LED-signalljus V~, 50 Hz Effektförbrukning 1 W- 5,6 VA; Ljusintensitet (röd/grön) 0,1-0,3 cd; Drifttemperatur C Tillbehör Centrumplatta artikelnr Lock artikelnr. 1220, 1230, 1231, 1232 Lysdioder och glödlampor E14 - se modulinsatser/ tillbehör artikelnr , Glödlampa E14 för signallampa med lågt lock endast för signallampa med högt lock 230 V~, 3 W För signallampa E14 artikelnr LED-lampa E14 vit röd gul grön blå V~/=, 4,2 ma Drifttemperatur C; Livslängd¹ lysdiod vit/färgad ca / timmar För signallampa E14 artikelnr för signallampa med lågt och högt lock ¹ Typ. upp till ca 50 % av den utgående ljusstyrkan Lock för signallampa E klar transparent, lågt klar transparent, hög röd transparent, hög grön transparent, hög För signallampa E14 artikelnr Info signallampa se sidan T31 Tillbehör KABELUTSLÄPP Lock artikelnr Signalsystem för operationssalar, konferensrum, hotellrum etc. homogen belysning av de separat kopplingsbara röda och gröna sektionerna med 4 enfärgade lysdioder Info signallampa Använd endast tillsammans med lock till informationssignallampa. Täckplatta artikelnr Lock till informationssignallampa artikelnr Täckbricka med kåpa för infolampa röd grön Lock till informationssignallampa artikelnr Kabelutsläpp Centrumplatta artikelnr med kabelklämma för ledningar med max diameter 9 mm utan uttagsplint Infällt kabelutsläpp signallampor med lysdioder LED-hjälpljus V~, 50 Hz Effektförbrukning 1,8 W- 2 VA; Ljusintensitet (vit) 1,2 cd; Drifttemperatur C Centrumplatta artikelnr , med kabelklämma för ledningar med max diameter 9 mm platssparande för relä, etc. utan uttagsplint Lock artikelnr t.ex. för belysning av trappsteg eller som referenspunkt i mörka utrymmen Belysningsfärg vit, blå, röd, grön orange och färgsekvens kan justeras via styringång Individuell färg från färgsekvens kan sparas permanent via styringång Lysdiodernas ljusstyrka kan justeras kontinuerligt med 4 RGB lysdioder 24 Rätt till tekniska förändringar förbehålles

10 Elektromekaniska insatser TV/AUDIO/VIDEO Högtalaruttag Högtalare kopplingsbox polarvit, matt antracit, matt Max ledararea 10 mm² se sidan T6 se sidan T6 se sidan T6 Centrumplatta artikelnr , För centrumplatta artikelnr (på baksidan skruvanslutningar) Stereo högtalare kopplingsbox polarvit, matt antracit, matt Max ledararea 10 mm² Centrumplatta artikelnr , För centrumplatta artikelnr (på baksidan skruvanslutningar) Högtalaruttag High End Överförande motståndsterminaler < 0,1 mω; Överförande motståndsterminaler < 0,15 mω; Max ledararea 10 mm²; Installationsdjup 31 mm Rekommendation: använd ett djupt hölje Jack eller kontakt med röd eller svart identifi eringsring, samt kontaktanslutning är lämpliga för skydd av låg spänning. Centrumplatta artikelnr med 2 bananhylsor i metall, guldpläterat utförande med 2 banankontakter i metall, guldpläterat utförande med 2 kabelskor i metall, guldpläterat utförande bananhylsor även lämpliga för skruvanslutning Antennuttag se sidan T63 se sidan T63 Antennuttag R-TV, slututtag Ω Bredbandsteknologi MHz Dämpning vid MHz 3,5 db; Dämpning vid 87,5-108 MHz 3,8 db; Dämpning vid MHz 2,5 db; Dämpning vid MHz 4 db; Dämpning vid MHz 4,9 db; Kompatibel med omvänd kanal MHz Ej lämplig som plintlåda. Centrumplatta artikelnr , IEC och EN Skärmningseffektivitet enligt EMC säkerhetsklass A för centrala system och system med bredbandskablar för singel och SAT fördelarsystem för markbunden mottagning För analog och digital överföring. i stjärnstruktur eller serie Lämplig för HDTV fjärrförsörjning via TV-uttag DC spänningsledning Antennuttag R-TV, genomgångsuttag Ω Bredbandsteknologi MHz Dämpning vid MHz 14 db; Dämpning vid MHz 15 db; Dämpning vid MHz 16 db; Dämpning vid MHz 1,5 db; Dämpning vid MHz 1 db; Dämpning vid MHz 2,5 db; Kompatibel med omvänd kanal MHz Centrumplatta artikelnr , Termineringsmotstånd, artikelnr 4503 IEC och EN , -2, -4 EN , -11 Skärmningseffektivitet enligt EMC säkerhetsklass A se sidan T6 Stereohögtalare uttag Max ledararea 2,5 mm² För endast 1 högtalaruttag använd miniatyr kontaktingång artikelnr och högtalaruttag artikelnr Centrumplatta artikelnr DIN EN med 2 integrerade högtalaruttag för centrala system och system med bredbandskablar för SAT fördelare i hus för markbunden mottagning För analog och digital överföring. i stjärnstruktur eller serie Lämplig för HDTV inaktiverar DC-spänning med frånkopplingsanordning Rätt till tekniska förändringar förbehålles 25

11 Elektromekaniska insatser se sidan T63 Antennuttag R-TV-SAT, slututtag Ω Bredbandsteknologi MHz Dämpning vid 4-30 MHz 3,5 db; Dämpning vid MHz 3,5 db; Dämpning vid 87,5-108 MHz 3,8 db; Dämpning vid MHz 3,5 db; Dämpning vid MHz 4,0 db; Dämpning vid MHz 1,5-3,0 db Centrumplatta artikelnr , se sidan T63 Antennuttag R-TV-SAT, genomgångsuttag Ω Bredbandsteknologi MHz Dämpning vid 1,5-26,1 MHz 11 db; Dämpning vid MHz 10,5 db; Dämpning vid MHz 10 db; Dämpning vid MHz 10,5 db; Överföringsförlust vid M 1,5 db; Dämpning vid MHz 1 db; Dämpning vid MHz 2 db; Dämpning vid MHz 3 db; IEC och EN , -2, -4 EN , -11 Skärmningseffektivitet enligt EMC säkerhetsklass A I enkabelsystem måste det sista antennuttaget tillslutas med ett slutmotstånd (fi nns i fackhandeln) lämpligt för DC. se sidan T63 för singel och SAT fördelarsystem för centrala system och system med bredbandskablar för markbunden mottagning För analog och digital överföring. i stjärnstruktur eller serie Lämplig för HDTV fjärrförsörjning via F-uttag DC spänningsledning Antennuttag R-TV-SAT, genomgångsuttag Ω Bredbandsteknologi MHz Dämpning vid 1,5-26,1 MHz 11 db; Dämpning vid MHz 10,5 db; Dämpning vid MHz 10 db; Dämpning vid MHz 10,5 db; Överföringsförlust vid M 1,5 db; Dämpning vid MHz 1 db; Dämpning vid MHz 2 db; Dämpning vid MHz 3 db; Centrumplatta artikelnr , Slutmotstånd, artikelnr 4503 se sidan T63 Centrumplatta artikelnr , Använd antennuttag 3 hål, enskild låda som terminallåda artikelnr 4522 IEC och EN , -2, -4 EN , -11 Skärmningseffektivitet enligt EMC säkerhetsklass A för SAT fördelare i hus lämplig för en-kabel för centrala system och system med bredbandskablar för markbunden mottagning För analog och digital överföring. i stjärnstruktur eller serie Lämplig för HDTV DC spänningsledning med frånkopplingsanordning Antennuttag R-TV-SATx Ω Bredbandsteknologi MHz Dämpning vid MHz 2 db; Dämpning vid MHz 4,5 db; Dämpning vid MHz 2 db; Dämpning vid MHz 4 db; IEC och EN , -2, -4 EN , -11 Skärmningseffektivitet enligt EMC säkerhetsklass A för SAT fördelare i hus utan försörjningsspänning, t.ex. lösning med en kabel för centrala system och system med bredbandskablar för markbunden mottagning För analog och digital överföring. i stjärnstruktur eller serie Lämplig för HDTV inaktiverar DC spänning med frånkopplingsanordning För centrumplatta artikelnr IEC och EN , -2, -4 EN Skärmningseffektivitet enligt EMC säkerhetsklass A för singel och SAT fördelarsystem för centrala system och system med bredbandskablar för markbunden mottagning För analog och digital överföring. i stjärnstruktur eller serie Lämplig för HDTV fjärrförsörjning via F-uttag för system med multi-switch för simultan anslutning av radio och TV mottagare samt 2 oberoende SAT mottagare med 2 oberoende SAT uttag (F-hylsor) med 2 lika IEC uttag (uttag och kontakt) även för att tillföra SAT program till system med bredbandskablar DC spänningsledning 26 Rätt till tekniska förändringar förbehålles

12 Elektromekaniska insatser Slutmotstånd se sidan T63 Slutmotstånd Ω Bredbandsteknologi 0, MHz Diam. 5 mm För antennuttag R-TV, genomgångsuttag, artikelnr 4515 För antennuttag R-TV-SAT, genomgångsuttag, artikelnr 4523 för användning i genomgångsuttag för refl ektionsfritt avslut av en seriestruktur DC likspänning DATA OCH TELEFONUTTAG Telefonuttag RJ11, RJ12 och RJ45 Teleuttag 1x8-poligt (4) vit V=, 1 A Bandbredd för överföringen upp till 16 MHz; Överföringsmotstånd < 20 mω; Max ledardiameter 1 mm; se sidan T66 Installationsdjup 22 mm se sidan T66 Centrumplatta artikelnr Konstruktion enligt DIN EN och IEC Kat. 3 enligt TIA/IAE-568-B.2 för kontakter RJ11, RJ12 och RJ45, ISDN-kompatibel med 45 vinklat uttag Teleuttag 1x8-poligt vit V=, 1 A Bandbredd för överföringen upp till 16 MHz; Överföringsmotstånd < 20 mω; Max ledardiameter 1 mm; Installationsdjup 22 mm Centrumplatta artikelnr Konstruktion enligt DIN EN och IEC Kat. 3 enligt TIA/IAE-568-B.2 för kontakter RJ11, RJ12 och RJ45, ISDN-kompatibel med 45 vinklat uttag se sidan T66 se sidan T66 se sidan T66 Teleuttag 2x8-poligt (4) vit V=, 1 A Bandbredd för överföringen upp till 16 MHz; Överföringsmotstånd < 20 mω; Max ledardiameter 1 mm; Installationsdjup 22 mm Centrumplatta artikelnr Konstruktion enligt DIN EN och IEC Kat. 3 enligt TIA/IAE-568-B.2 för kontakter RJ11, RJ12 och RJ45, ISDN-kompatibel parallellt anslutna kontakter med 45 vinklat uttag Teleuttag 2x8-poligt (4) med omkopplingsbara resistorer vit V=, 1 A Bandbredd för överföringen upp till 16 MHz; Överföringsmotstånd < 20 mω; Resistor 100 Ω; Max ledardiameter 1 mm; Installationsdjup 22 mm Centrumplatta artikelnr Konstruktion enligt DIN EN och IEC Kat. 3 enligt TIA/IAE-568-B.2 som uttag för ISDN-So-Bus installationer för telefoninstallationer som enskild box för kontakter RJ11, RJ12 och RJ45, ISDN-kompatibel parallellt anslutna kontakter med 45 vinklat uttag Teleuttag 2x8-poligt vit V=, 1 A Bandbredd för överföringen upp till 16 MHz; Överföringsmotstånd < 20 mω; Max ledardiameter 1 mm; Installationsdjup 22 mm Centrumplatta artikelnr Konstruktion enligt DIN EN och IEC Kat. 3 enligt TIA/IAE-568-B.2 för kontakter RJ11, RJ12 och RJ45, ISDN-kompatibel med 45 vinklat uttag Rätt till tekniska förändringar förbehålles 27

13 Elektromekaniska insatser se sidan T66 Datauttag 1x8-poligt, skärmat V=, 0,75 A Bandbredd för överföringen upp till 100 MHz; Motstånd signalkontakt 20 mω; Motstånd skärmkontakt 100 mω; Skärmkontakt 360 ; Ledardiameter 0,4-0,63 mm (AWG 26-22); Installationsdjup 31 mm se sidan T66 Datauttag 2x8-poligt, skärmat V=, 0,75 A Bandbredd för överföringen upp till 100 MHz; Motstånd signalkontakt 20 mω; Motstånd skärmkontakt 100 mω; Skärmkontakt 360 ; Ledardiameter 0,4-0,63 mm (AWG 26-22); Installationsdjup 31 mm Centrumplatta artikelnr Centrumplatta artikelnr Kat. 5, klass D, avskärmad enligt ISO/IEC Kat. 5e enligt TIA/IAE-568-B.2 Konstruktion enligt E DIN IEC Skyddsskärm enligt DIN EN klass B Färgkoder A och B enligt EIA/TIA 568A Kat. 5, klass D, avskärmad enligt ISO/IEC Kat. 5e enligt TIA/IAE-568-B.2 Konstruktion enligt E DIN IEC Skyddsskärm enligt DIN EN klass B Färgkoder A och B enligt EIA/TIA 568A kapsling i pressgjutet tenn för RJ11, RJ12 och RJ45 kontakter lämplig för PoE+ med skärmkontakt 360 och kabelklämma med 45 vinklat uttag fl exibel kabeldragning kontaktering med LSA verktyg kapsling i pressgjutet tenn för RJ11, RJ12 och RJ45 kontakter lämplig för PoE+ med skärmkontakt 360 och kabelklämma med 45 vinklat uttag fl exibel kabeldragning kontaktering med LSA verktyg se sidan T66 Datauttag 1x8-poligt, skärmat V=, 0,5 A Bandbredd för överföringen upp till 500 MHz; Motstånd signalkontakt 20 mω; Motstånd skärmkontakt 100 mω; Skärmkontakt 360 ; Ledardiameter 0,4-0,63 mm (AWG 26-22); Installationsdjup 31 mm se sidan T66 Datauttag 2x8-poligt, skärmat V=, 0,5 A Bandbredd för överföringen upp till 500 MHz; Motstånd signalkontakt 20 mω; Motstånd skärmkontakt 100 mω; Skärmkontakt 360 ; Ledardiameter 0,4-0,63 mm (AWG 26-22); Installationsdjup 31 mm Centrumplatta artikelnr Centrumplatta artikelnr Kat. 6A klass EA, avskärmad enligt ISO/IEC A2 Konstruktion enligt E DIN IEC Skyddsskärm enligt DIN EN klass B Färgkoder A och B enligt EIA/TIA 568A Kat. 6A klass EA, avskärmad enligt ISO/IEC A2 Konstruktion enligt E DIN IEC Skyddsskärm enligt DIN EN klass B Färgkoder A och B enligt EIA/TIA 568A kapsling i pressgjutet tenn för RJ11, RJ12 och RJ45 kontakter lämplig för PoE+ med skärmkontakt 360 och kabelklämma med 45 vinklat uttag fl exibel kabeldragning kontaktering med LSA verktyg kapsling i pressgjutet tenn för RJ11, RJ12 och RJ45 kontakter lämplig för PoE+ med skärmkontakt 360 och kabelklämma med 45 vinklat uttag fl exibel kabeldragning kontaktering med LSA verktyg 28 Rätt till tekniska förändringar förbehålles

14 Elektromekaniska insatser Ref.nr. Förp. E-nr. Datauttag 2x8-poligt, oskärmat med dammlucka Nominell spänning 72 V=; Nominell ström 0,5 A=; Bandbredd för överföringen upp till 500 MHz; Motstånd signalkontakt 200 mω; Diameter massiv kopparkabel 0,51-0,64 ; Diameter massiv, fl exibel kopparkabel 0,4-0,53 ; Installationsdjup 35 mm Centrumplatta artikelnr , För centrumplatta artikelnr Konstruktion enligt E DIN IEC Färgkoder A och B enligt EIA/TIA 568A Kapsling i ABS Kat.6A, Klass EA, oskärmad för RJ11, RJ12 och RJ45 kontakter lämplig för PoE+ med rakt uttag med dammlucka med IDC-terminaler Datauttag 2x8-poligt, skärmat med dammlucka V=, 0,5 A Bandbredd för överföringen upp till 500 MHz; Motstånd signalkontakt 20 mω; Motstånd skärmkontakt 100 mω; Skärmkontakt 360 ; Diameter massiv kopparkabel 0,51-0,64 mm (AWG 24-22); Diameter massiv, fl exibel kopparkabel 0,4-0,53 mm (AWG 26); Installationsdjup 35 mm Centrumplatta artikelnr , För centrumplatta artikelnr Kat. 6A klass EA, avskärmad enligt ISO/IEC A2 Konstruktion enligt E DIN IEC Färgkoder A och B enligt EIA/TIA 568A Skyddsskärm enligt DIN EN klass B kapsling i pressgjutet tenn Kat.6A, Klass EA, avskärmad för RJ11, RJ12 och RJ45 kontakter lämplig för PoE+ med skärmkontakt 360 och kabelklämma med rakt uttag med dammlucka med IDC-terminaler Rätt till tekniska förändringar förbehålles 29

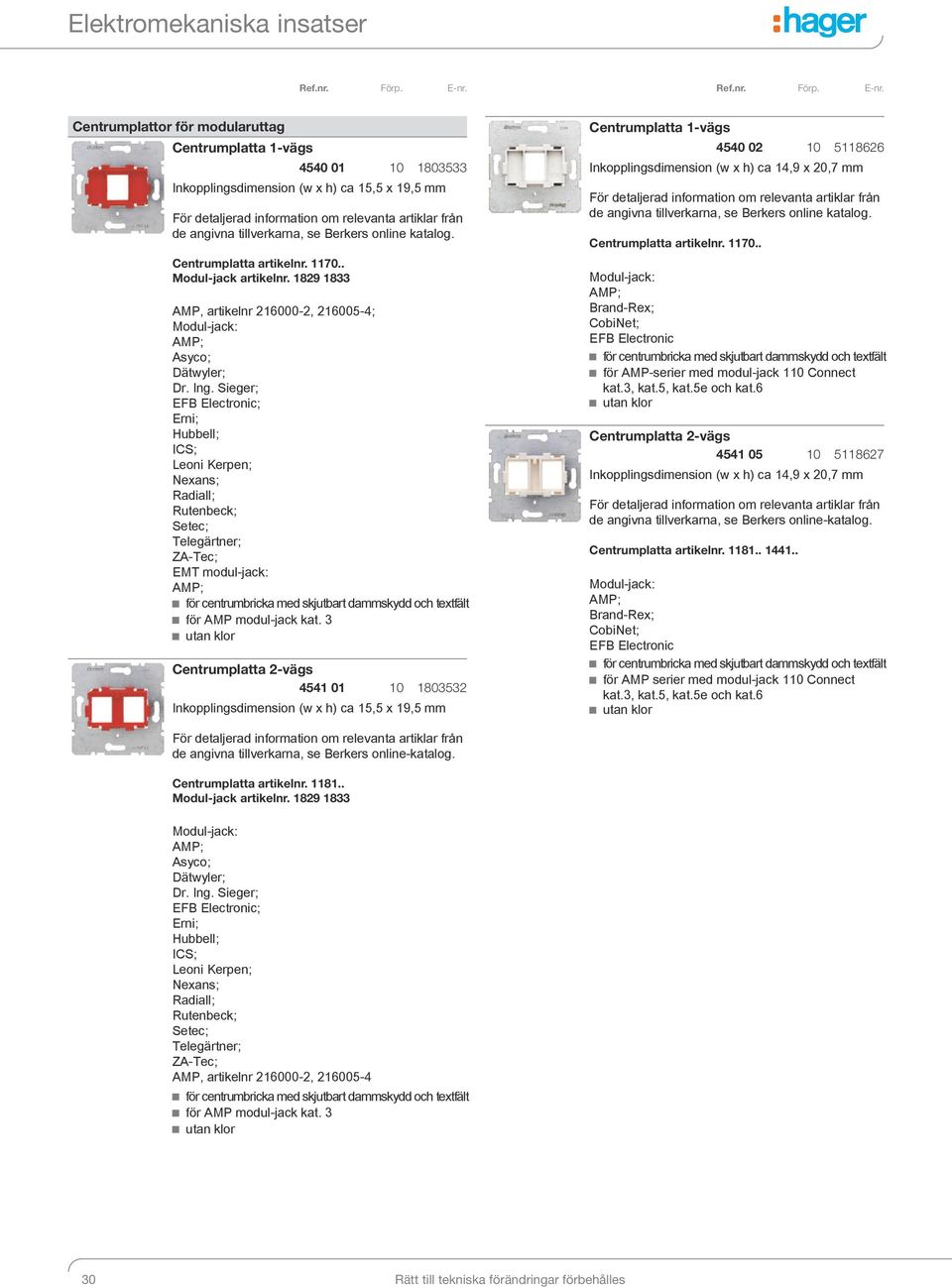

15 Elektromekaniska insatser Centrumplattor för modularuttag Centrumplatta 1-vägs Inkopplingsdimension (w x h) ca 15,5 x 19,5 mm För detaljerad information om relevanta artiklar från de angivna tillverkarna, se Berkers online katalog. Centrumplatta artikelnr Modul-jack artikelnr AMP, artikelnr , ; Modul-jack: AMP; Asyco; Dätwyler; Dr. Ing. Sieger; EFB Electronic; Erni; Hubbell; ICS; Leoni Kerpen; Nexans; Radiall; Rutenbeck; Setec; Telegärtner; ZA-Tec; EMT modul-jack: AMP; för centrumbricka med skjutbart dammskydd och textfält för AMP modul-jack kat. 3 Centrumplatta 2-vägs Inkopplingsdimension (w x h) ca 15,5 x 19,5 mm Centrumplatta 1-vägs Inkopplingsdimension (w x h) ca 14,9 x 20,7 mm För detaljerad information om relevanta artiklar från de angivna tillverkarna, se Berkers online katalog. Centrumplatta artikelnr Modul-jack: AMP; Brand-Rex; CobiNet; EFB Electronic för centrumbricka med skjutbart dammskydd och textfält för AMP-serier med modul-jack 110 Connect kat.3, kat.5, kat.5e och kat.6 Centrumplatta artikelnr Centrumplatta 2-vägs Inkopplingsdimension (w x h) ca 14,9 x 20,7 mm För detaljerad information om relevanta artiklar från de angivna tillverkarna, se Berkers online-katalog. Modul-jack: AMP; Brand-Rex; CobiNet; EFB Electronic för centrumbricka med skjutbart dammskydd och textfält för AMP serier med modul-jack 110 Connect kat.3, kat.5, kat.5e och kat.6 För detaljerad information om relevanta artiklar från de angivna tillverkarna, se Berkers online-katalog. Centrumplatta artikelnr Modul-jack artikelnr Modul-jack: AMP; Asyco; Dätwyler; Dr. Ing. Sieger; EFB Electronic; Erni; Hubbell; ICS; Leoni Kerpen; Nexans; Radiall; Rutenbeck; Setec; Telegärtner; ZA-Tec; AMP, artikelnr , för centrumbricka med skjutbart dammskydd och textfält för AMP modul-jack kat Rätt till tekniska förändringar förbehålles

16 Elektromekaniska insatser TILLBEHÖR Profil halvcylinder se sidan T5 Förlängningsklo Profil halvcylinder med varierande tillslutning med samma tillslutning längd 40 mm Med 5 tillhållare enligt DIN nycklar ingår Push-on förlängningsklo Förlängning 15 mm Lämplig till insatser för omkopplare/momentkontakter samt uttag av modell före Självsläckande basplatta 2-vägs vit För utanpåliggande ramar i designserierna Modul 2, Arsys och Q.1. För utanpåliggande ramar 2-vägs artikelnr med text lämplig för montering på brännbar grundyta Självsläckande basplatta 3-vägs vit För utanpåliggande ramar i designserierna Modul 2, Arsys och Q.1. För utanpåliggande ramar 3-vägs artikelnr med text lämplig för montering på brännbar grundyta Ej för elektroniska insatser! Reservklo Sats om 20 klor Förlängning 15 mm Lämplig för den nya generationens uttag från ca Skyddskåpor Skyddskåpa för uttag och strömställare grå Skyddskåpa för nya generationens uttag (från 2011) och strömställare Skyddslock för brytare, tryckknappar, tryckknapp BCU och grupp-tryckknapp BCU grå Skyddskåpa mot smuts och skador Skyddskåpa för uttag grå Skyddskåpa mot smuts och skador Bottenplattor Självsläckande bottenplatta 1-vägs vit För utanpåliggande ramar i designserierna Modul 2, Arsys och Q.1. För utanpåliggande ramar 1-vägs artikelnr med text lämplig för montering på brännbar yta Rätt till tekniska förändringar förbehålles 31

17 Elektronikinsatser För standard och utanpåliggande serier, elektronikinsatser/komponenter Elektronikkomponenter öppnar upp nya möjligheter för moderna fastighetsinstallationer. Elektroniska apparater av hög kvalitet från Berker innebär därmed ett bekvämt alternativ till konventionella kopplingselement. Mer funktioner tack vara intelligent elektronisk styrning Större flexibilitet med utbytbara centrumsatser (styrenhet, radioknapp, rörelsedetektor, etc.) Mer variation för modernisering, renovering och utbyggnad. Montera endast i standardiserade apparatdosor enligt DIN Del 1

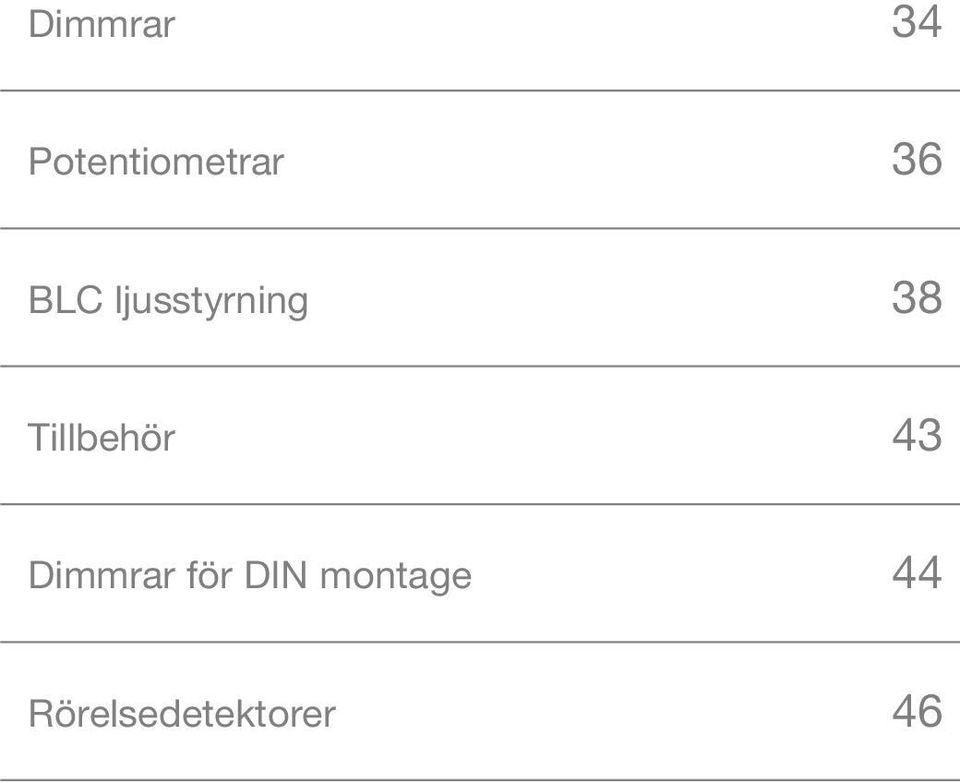

18 Dimmrar 34 Potentiometrar 36 BLC ljusstyrning 38 Tillbehör 43 Dimmrar för DIN montage 44 Rörelsedetektorer 46

19 Elektronikinsatser VRIDDIMMER på sida T9 Vriddimmer 230 V~, 50 Hz 230 V glödlampor och halogenlampor W; Inbyggd LV effekt-boosters max. 10; Axeldiameter 4 mm Möjligt att byta säkring utan att ta bort locket. Centrumplatta artikelnr Täckplatta artikelnr G J med vridbar på/av knapp Mjukstart för att skydda ljuskällan kortslutnings- och överlastskydd (fi nsäkring) bakkantsstyrning Vriddimmer komplett serie S1 polarvit, matt silver, matt antracit, matt V~, 50 Hz 230 V glödlampor och halogenlampor W; Inbyggd LV effekt-boosters max. 10; Axeldiameter 4 mm på sida T9 Vriddimmer 230/240 V~, 50/60 Hz 230 V glödlampor och halogenlampor W; Inbyggd LV effekt-boosters max. 10; Axeldiameter 4 mm Möjligt att byta säkring utan att ta bort locket. Centrumplatta artikelnr Täckplatta artikelnr G J med tryckströmställare kortslutnings- och överlastskydd (fi nsäkring) bakkantsstyrning Vriddimmer med mjukspärr Centrumplatta artikelnr Täckplatta artikelnr V~, 50 Hz 230 V glödlampor och halogenlampor W; Tronic eller LV effekt-boosters inbyggda/rmd max. 10; Axeldiameter 4 mm Möjligt att byta säkring utan att ta bort locket. Centrumplatta artikelnr Täckplatta artikelnr G J med vridbar på/av knapp Mjukstart för att skydda ljuskällan kortslutnings- och överlastskydd (fi nsäkring) bakkantsstyrning Vriddimmer 230/240 V~, 50/60 Hz 230 V glödlampor och halogenlampor W; Inbyggd LV effekt-boosters max. 10; Axeldiameter 4 mm Möjligt att byta säkring utan att ta bort locket. Centrumplatta artikelnr Täckplatta artikelnr på sida T9 1 G J med tryckströmställare kortslutnings- och överlastskydd (fi nsäkring) med reservsäkring bakkantsstyrning spänningstest möjligt utan demontering med snabbanslutning Vriddimmer med mjukspärr /240 V~, 50 Hz 230 V glödlampor och halogenlampor W; Tronic eller LV effekt-boosters inbyggda/rmd max. 10; Axeldiameter 4 mm Centrumplatta artikelnr Täckplatta artikelnr G J 1 G J med tryckströmställare kortslutnings- och överlastskydd (fi nsäkring) bakkantsstyrning med tryckströmställare kortslutnings- och överlastskydd (elektronisk säkring) Framkantsstyrning 34 Rätt till tekniska förändringar förbehålles

20 Elektronikinsatser på sida T9 Vriddimmer LV 230/240 V~, 50/60 Hz 230 V glödlampor och halogenlampor W; Dimbara konventionella transformatorer VA; Inbyggd LV effekt-boosters max. 10; Axeldiameter 4 mm Möjligt att byta säkring utan att ta bort locket. Om kraftiga inkopplingsströmmar förekommer, använd strömbegränsare för inkopplingsströmmen, Artikelnr Centrumplatta artikelnr Täckplatta artikelnr G J L med omkopplings-tryckströmställare kortslutnings- och överlastskydd (fi nsäkring) framkantsstyrning Vriddimmer LV med mjukspärr 230 V~, 50 Hz 230 V glödlampor och halogenlampor W; Dimbara konventionella transformatorer VA; Inbyggd LV effekt-boosters max. 10; Axeldiameter 4 mm Möjligt att byta säkring utan att ta bort locket. Centrumplatta artikelnr Täckplatta artikelnr G J L med tryckströmställare kortslutnings- och överlastskydd (fi nsäkring) med reservsäkring framkantsstyrning med plint för baslast från nätfrånskiljare spänningstest möjligt utan demontering Grundljusstyrkan kan programmeras på sida T9 på sida T10 Tronic vriddimmer med mjukspärr 230 V~, 50 Hz 230 V glödlampor och halogenlampor W; Elektroniska transformatorer W; Universella effekt-boosters max. 10 om vardera 500 W; Inbyggd Tronic effekt-boosters max. 10; Axeldiameter 4 mm Problemfri drift erhålls endast med Berker Tronic transformatorer. Centrumplatta artikelnr Täckplatta artikelnr G J R med tryckströmställare Mjukstart för att skydda ljuskällan kortslutnings- och överlastskydd (elektronisk säkring) bakkantsstyrning med plint för baslast från nätfrånskiljare spänningstest möjligt utan demontering kan utvidgas med universella effekt-boosters RMD Plus Tronic vriddimmer universal med mjukspärr V glödlampor och halogenlampor W; Elektroniska transformatorer W; Dimbara konventionella transformatorer VA; Universella effekt-boosters max. 10, bakkantsstyrning om vardera 500 W; Universella effekt-boosters max. 5, framkantsstyrning om vardera 420 W; Tronic eller LV effekt-boosters inbyggda/rmd max. 10 För samma lasttyp; Axeldiameter 4 mm Problemfri drift erhålls endast med Berker Tronic transformatorer. Anslut inte konventionella transformatorer med elektroniska transformatorer Tronic vriddimmer 230/240 V~, 50 Hz 230 V glödlampor och halogenlampor W; Elektroniska transformatorer W; Universella effekt-boosters max. 10 om vardera 500 W; Inbyggd Tronic effekt-boosters max. 10; Axeldiameter 4 mm Problemfri drift erhålls endast med Berker Tronic transformatorer. Centrumplatta artikelnr Täckplatta artikelnr G J R med tryckströmställare Mjukstart för att skydda ljuskällan kortslutnings- och överlastskydd (elektronisk säkring) bakkantsstyrning kan utvidgas med universella effekt-boosters RMD Plus Centrumplatta artikelnr Täckplatta artikelnr G J L R med tilläggsmodul för universell vriddimmer med stegvis omkodare med minnesfunktion Mjukstart för att skydda ljuskällan kortslutnings- och överlastskydd (elektronisk säkring) framkants- eller bakkantsreglering beroende på lasttyp, självkännande spänningstest möjligt utan demontering kan utvidgas med universella effekt-boosters RMD Plus Rätt till tekniska förändringar förbehålles 35

21 Elektronikinsatser Tilläggsmoduler vriddimmrar Tilläggsmodul universell vriddimmer med mjukspärr Antal tilläggsmoduler, max. 5; Axial dimensionsdiameter 4 mm på sida T10 Centrumplatta artikelnr Täckplatta artikelnr som tilläggsmodul för universell vriddimmer med stegvis omkodare spänningstest möjligt utan demontering UNIVERSAL TRYCKDIMMER Tryckdimmer universal på sida T V glödlampor och halogenlampor W; Elektroniska transformatorer W; Dimbara konventionella transformatorer VA; Universella effekt-boosters max. 10, bakkantsstyrning 1-vägs om vardera 500 W; Tronic eller LV effekt-boosters inbyggda/rmd max. 10 För samma lasttyp; Problemfri drift erhålls endast med Berker Tronic transformatorer. Anslut inte konventionella transformatorer med elektroniska transformatorer till en utgång. Knapp artikelnr G J L R för 2 oberoende belysningsgrupper en tilläggsingång för båda serierna med hjälp av BLC tilläggsmodul minnesfunktion vid strömavbrott Mjukstart för att skydda ljuskällan kortslutnings- och överlastskydd (elektronisk säkring) framkants- eller bakkantsreglering per serie beroende på lasttyp, självkännande HASTIGHETSREGULATORER Varvtalsregulator på sida T8 230/240 V~, 50/60 Hz Nominell motorström och segmentström, max. 0,1-2,7 A; Axeldiameter 4 mm Möjligt att byta säkring utan att ta bort locket. Centrumplatta artikelnr , , , , med vridbar på/av knapp för komponenter med motordrivning extra brytkontakt grundhastigheten kan justeras kortslutnings- och överlastskydd (fi nsäkring) med reservsäkring framkantsstyrning DALI STYRENHETER Vridpotentiometer DALI på sida T31 DALI spänning 16 V= ( V=); Strömförbrukning < 2 ma; DALI enheter max. 64; Kabellängd DALI vid 1,5 mm² max. 200 m; Axeldiameter 4 mm Ej lämplig för kombination med andra DALI sensorer eller center. Centrumplatta artikelnr Täckplatta artikelnr DALI utkast enligt DIN Strömförsörjning krävs enligt DALI specifi kationer IEC med mjukspärr med tryckströmställare för omkoppling och styrning av elektroniska laster och Tronic transformatorer med DALI gränssnitt t.ex. för lysrör och LV halogenlampor styrningen utförs med centralt telegram (broadcast) för parallell ledningsdragning (senaste potentiometerinställning används) Grundljusstyrkan kan programmeras kortslutnings- och överlastskydd (fi nsäkring) med reservsäkring 36 Rätt till tekniska förändringar förbehålles

22 Elektronikinsatser Vridpotentiometer DALI med integrerad nätdel DALI spänning 16 V=; Utgångsström max. 52 ma. Effektförbrukning >= 1,5 W; DALI enheter max. -; med en aktiv DALI potentiometer 26; med 4 aktiva DALI potentiometrar 104; Kabellängd DALI vid 1,5 mm² max. 200 m; Axeldiameter 4 mm Ej lämplig för kombination med andra DALI sensorer eller center. Centrumplatta artikelnr Täckplatta artikelnr DALI utkast enligt DIN STYRENHETER 1-10 V Vridpotentiometer 1-10 V med mjukspärr på sida T30 Kopplingsström 6 A; Styrström 50 ma=; Axial dimensionsdiameter 4 mm Om kraftiga inkopplingsströmmar förekommer, använd strömbegränsare för inkopplingsströmmen, Artikelnr Säkerställ samma belysning, använd endast elektroniska laster och lysrör från samma tillverkare. Möjligt att byta säkring utan att ta bort locket. Vid användning av LV halogenlampor rekommenderar vi Berker Tronic transformator med 1-10 V gränssnitt artikelnr med mjukspärr med på/av tryckströmställare med stegvis omkodare för omkoppling och styrning av elektroniska laster och Tronic transformatorer med DALI gränssnitt t.ex. för lysrör och LV halogenlampor styrningen utförs med centralt telegram (broadcast) Parallellanslutning av max. 4 aktiva DALI potentiometrar möjligt levererar den nödvändiga styrströmmen för extra DALI förbrukare i den aktive driften till huvudnätet vo utan nätspänning i passiv drift på DALI spänning fungerar enheten som en extra styrning minnesfunktion efter strömavbrott Grundljusstyrkan kan programmeras kortslutnings- och överlastskydd (elektronisk säkring) på sida T30 Centrumplatta artikelnr Täckplatta artikelnr Gränssitt enligt DIN EN M R med tryckströmställare för omkoppling och styrning av elektroniska laster och Tronic transformatorer med DALI gränssnitt t.ex. för lysrör och LV halogenlampor Grundljusstyrkan kan programmeras kortslutnings- och överlastskydd (fi nsäkring) med reservsäkring Vridpotentiometer 1-10 V med mjukspärr /240 V~, 50/60 Hz Momentan kontaktström max. 2 A. Styrström 50 ma=; Axial dimensionsdiameter 4 mm Om kraftiga inkopplingsströmmar förekommer, använd strömbegränsare för inkopplingsströmmen, Artikelnr Säkerställ samma belysning, använd endast elektroniska laster och lysrör från samma tillverkare. Möjligt att byta säkring utan att ta bort locket. Vid användning av LV halogenlampor rekommenderar vi Berker Tronic transformator med 1-10 V gränssnitt artikelnr Centrumplatta artikelnr Täckplatta artikelnr Gränssitt enligt DIN EN M R med tryckknapp (NO) för aktivering av pulsreläer för styrning av elektroniska laster och Tronic transformatorer med DALI gränssnitt t.ex. för lysrör och LV halogenlampor kortslutnings- och överlastskydd (fi nsäkring) med reservsäkring Rätt till tekniska förändringar förbehålles 37

23 Elektronikinsatser BLC BERKER LJUSSTYRNING BLC dimmerinsatser BLC tryckknapp styrenhet 1-10 V på sida T12 Styrström 50 ma=; Kopplingsström 3,04 A; Drifttemperatur 5-35 C Ljusscensfunktion (på/av, dimningsvärde) tillsammans med BLC radioknapp. Om kraftiga inkopplingsströmmar förekommer, använd strömbegränsare för inkopplingsströmmen, Artikelnr För att säkerställa samma belysning, använd endast elektroniska laster och lysrör från samma tillverkare. Vid användning av LV halogenlampor rekommenderar vi Berker Tronic transformator med 1-10 V gränssnitt artikelnr Nolledare nödvändig! BLC knapp artikelnr BLC styrenhet 180 artikelnr , , , , BLC styrenhet 2,2 m artikelnr BLC styrenhet komfort 180 artikelnr , , , , BLC IR-styrenhet komfort 2,2 m artikelnr BLC radioknapp artikelnr BLC watchdog 1,1 m IP44 artikelnr BLC watchdog 1,1 m artikelnr , , , , BLC watchdog 2,2 m IP44 artikelnr BLC watchdog komfort 1,1 m IP44 artikelnr BLC watchdog komfort 1,1 m artikelnr , , , , BLC watchdog komfort 2,2 m IP44 artikelnr Gränssitt enligt DIN EN M R med ingång för tilläggsmodul för BLC tilläggsmodul, BLC styrenhets-tilläggsmodul och tryckknapp (NO-kontakt för omkoppling och styrning av elektroniska laster och Tronic transformatorer med DALI gränssnitt t.ex. för lysrör och LV halogenlampor minnesfunktion efter strömavbrott Grundljusstyrkan kan programmeras när locket är borttaget bibehålls brytarens status (wallpaper-funktion) på sida T12 BLC touch dimmer LV V glödlampor och halogenlampor W; Dimbara konventionella transformatorer VA; Inbyggd LV effekt-boosters max. 10; Drifttemperatur C Ljusscensfunktion (på/av, dimningsvärde) tillsammans med BLC radioknapp. Möjligt att byta säkring utan att ta bort locket. BLC knapp artikelnr BLC styrenhet 180 artikelnr , , , , BLC styrenhet 2,2 m artikelnr BLC styrenhet komfort 180 artikelnr , , , , BLC IR-styrenhet komfort 2,2 m artikelnr BLC radioknapp artikelnr BLC watchdog 1,1 m IP44 artikelnr BLC watchdog 1,1 m artikelnr , , , , BLC watchdog 2,2 m IP44 artikelnr BLC watchdog komfort 1,1 m IP44 artikelnr BLC watchdog komfort 1,1 m artikelnr , , , , BLC watchdog komfort 2,2 m IP44 artikelnr G J L med ingång för tilläggsmodul för BLC tilläggsmodul, BLC styrenhets-tilläggsmodul och tryckknapp (NO-kontakt minnesfunktion vid tändning Mjukstart för att skydda ljuskällan när locket är borttaget bibehålls brytarens status (wallpaper-funktion) kortslutnings- och överlastskydd (fi nsäkring) med reservsäkring framkantsdimring 38 Rätt till tekniska förändringar förbehålles

24 Elektronikinsatser Ref.nr. Förp. E-nr. på sida T12 BLC touch dimmer universal V glödlampor och halogenlampor W; Elektroniska transformatorer W; Dimbara konventionella transformatorer VA; Universella effekt-boosters max. 10 fas-frånsnittsprincip om vardera 500 W; Universella effekt-boosters max. 5 framkantsdimring om vardera 420 W; Tronic eller LV effekt-boosters inbyggda/rmd max. 10 För samma lasttyp; Drifttemperatur C; Installationsdjup 22 mm Ljusscensfunktioner (på/av, dimningsvärde) tillsammans med BLC radioknapp. För en problemfri drift rekommenderar vi Berker Tronic transformatorer. Anslut inte konventionella transformatorer med elektroniska transformatorer BLC knapp artikelnr BLC styrenhet 180 artikelnr , , , , BLC styrenhet 2,2 m artikelnr BLC styrenhet komfort 180 artikelnr , , , , BLC IR-styrenhet komfort 2,2 m artikelnr BLC radioknapp artikelnr BLC watchdog 1,1 m IP44 artikelnr BLC watchdog 1,1 m artikelnr , , , , BLC watchdog 2,2 m IP44 artikelnr BLC watchdog komfort 1,1 m IP44 artikelnr BLC watchdog komfort 1,1 m artikelnr , , , , BLC watchdog komfort 2,2 m IP44 artikelnr G J L R med ingång för tilläggsmodul för BLC tilläggsmodul, BLC styrenhets-tilläggsmodul och tryckknapp (NO-kontakt minnesfunktion vid strömavbrott när locket är borttaget bibehålls brytarens status (wallpaper-funktion) Mjukstart för att skydda ljuskällan kortslutnings- och överlastskydd (elektronisk säkring) framkants- eller bakkantsreglering beroende på lasttyp, självkännande kan utvidgas med universella effekt-boosters RMD Plus Rätt till tekniska förändringar förbehålles 39

25 Elektronikinsatser BLC strömställarinsatser BLC triac strömställarinsats LV på sida T V glödlampor och halogenlampor W; Dimbara konventionella transformatorer VA; Drifttemperatur C Ljusscensfunktioner (på/av, dimningsvärde) tillsammans med BLC radioknappar. Säkringen kan bytas utan att man tar bort locket. BLC knapp artikelnr BLC styrenhet 180 artikelnr , , , , BLC styrenhet 2,2 m artikelnr BLC styrenhet komfort 180 artikelnr , , , , BLC IR-styrenhet komfort 2,2 m artikelnr BLC radioknapp artikelnr BLC watchdog 1,1 m IP44 artikelnr BLC watchdog 1,1 m artikelnr , , , , BLC watchdog 2,2 m IP44 artikelnr BLC watchdog komfort 1,1 m IP44 artikelnr BLC watchdog komfort 1,1 m artikelnr , , , , BLC watchdog komfort 2,2 m IP44 artikelnr G J L med ingång för tilläggsmodul för BLC tilläggsmodul, BLC styrenhets-tilläggsmodul och tryckknapp (NO-kontakt Mjukstart för att skydda ljuskällan när locket är borttaget bibehålls brytarens status (wallpaper-funktion) kortslutnings- och överlastskydd (fi nsäkring) med reservsäkring på sida T12 BLC tronic strömställarinsats V glödlampor och halogenlampor W; Elektroniska transformatorer W; Drifttemperatur C Ljusscensfunktioner (på/av, dimningsvärde) tillsammans med BLC radioknapp. För en problemfri drift rekommenderar vi Berker Tronic transformatorer. BLC knapp artikelnr BLC styrenhet 180 artikelnr , , , , BLC styrenhet 2,2 m artikelnr BLC styrenhet komfort 180 artikelnr , , , , BLC IR-styrenhet komfort 2,2 m artikelnr BLC radioknapp artikelnr BLC watchdog 1,1 m IP44 artikelnr BLC watchdog 1,1 m artikelnr , , , , BLC watchdog 2,2 m IP44 artikelnr BLC watchdog komfort 1,1 m IP44 artikelnr BLC watchdog komfort 1,1 m artikelnr , , , , BLC watchdog komfort 2,2 m IP44 artikelnr G J R med ingång för tilläggsmodul för BLC tilläggsmodul, BLC styrenhets-tilläggsmodul och tryckknapp (NO-kontakt Mjukstart för att skydda ljuskällan när locket är borttaget bibehålls brytarens status (wallpaper-funktion) kortslutnings- och överlastskydd (elektronisk säkring) bakkantsdimring 40 Rätt till tekniska förändringar förbehålles
