1 Storskalig biogödselproduktion, möjligheter och problem Ola Hall Senior Business Development Manager E.ON Gas Sverige AB . 1

2 E.ON:s tillgång till biogas i Sverige Befintliga Biogödsel Laholm, UBG Norrköping, UBG Kristianstad, LTC Eslöv, LTC Bjuv, Prod. 50 kton Sjölunda, UBG Kalmar, LTC Falkenberg, Prod. 85 kton Grödinge,LTC Jordberga,Prod kton Totalt 295 GWh 245 kton Befintliga anläggningar

3 Varför fundera på uppgradering av biogödsel? Drivkraften har varit att hitta en metod för uppgradering av biogödsel som ger högre lönsamhet än direktspridning. Kostnad idag för direktspridning ca 20kr/ton inkl. gödselvärde Avgörande parametrar är: Typ av substrat Mängden rötrest Näringsinnehåll i rötrest Placering av anläggningen/tillgängliga spridningsarealer Tanken initierades i projekt Nöbbelöv 3

4 Tillgängliga tekniker för uppgradering av biogödsel Avvattning + indunstning + reningsverk/bevattning Avvattning + ultrafilter+omvänd osmos/ Kontaktmembran Avvattning + stripping + reningsverk/bevattning Avvattning + struvitutfällning + stripping + reningsverk/bevattning Avvattning + struvitutfällning (tillsats av fosforsyra) + reningsverk 4

5 Översikt - Biogödseluppgradering Rötning Avvattning Ev. Struvit Avskiljning/utvinning Substrat Rejekt Rejekt Rejekt Reningsverk Bevattning Återföring Produkt/ Fast fas Fast fas Koncentrat Substrat Kostnad Värde

6 Avvattning Dekantercentrifug polymertillsats nödvändig Kammarfilterpress med kalktillsättning

7 Indunstning

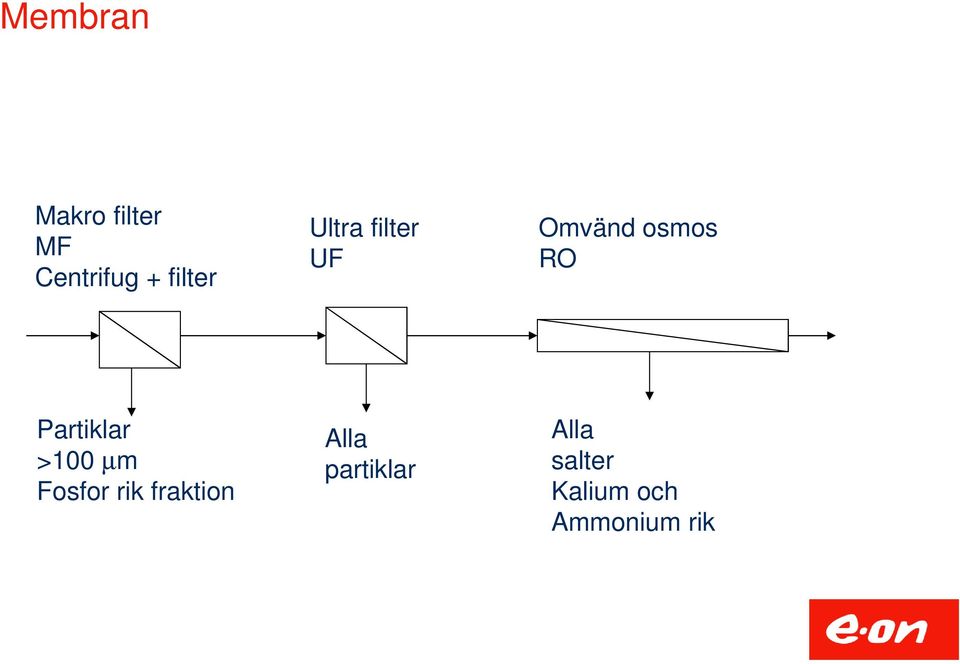

8 Membran Makro filter MF Centrifug + filter Ultra filter UF Omvänd osmos RO Partiklar >100 µm Fosfor rik fraktion Alla partiklar Alla salter Kalium och Ammonium rik

9 Stripper - funktion Luft utan ammonium Luft med ammonium Svavelsyra Ammoniumsulfat Rejektvatten

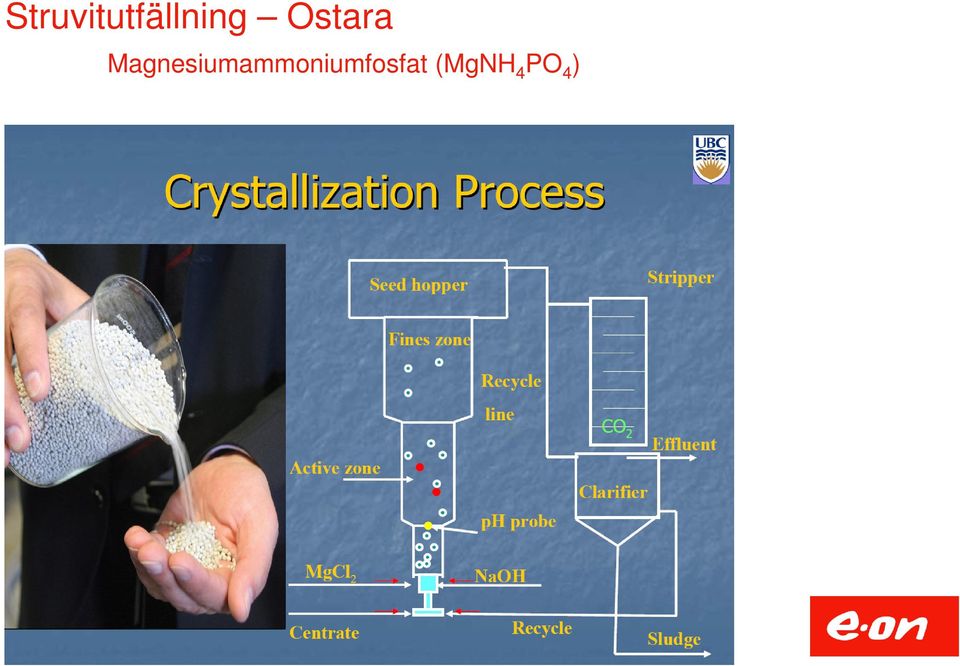

10 Struvitutfällning Ostara Magnesiumammoniumfosfat (MgNH 4 PO 4 )

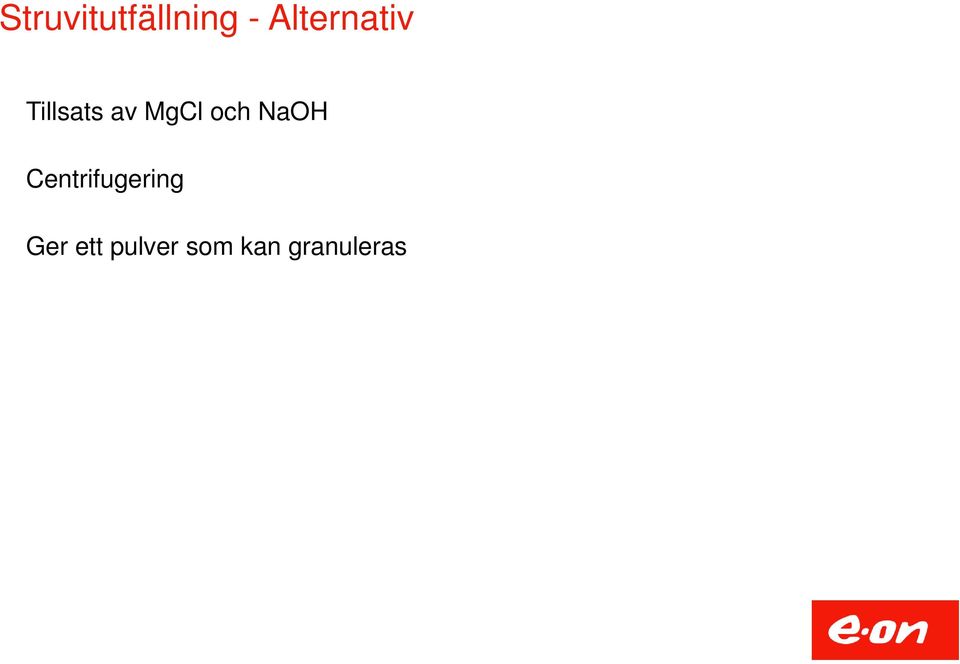

11 Struvitutfällning - Alternativ Tillsats av MgCl och NaOH Centrifugering Ger ett pulver som kan granuleras

12 Produkter och rester Avvattnad fast fraktion (P,N) Indunstad rötrest (10-25% TS) (NPK) Koncentrat efter membran och RO (10% TS) (NPK) Kondensatvatten från indunstning (N) Ammoniumsulfat (38-45% lösning) (N,S) Ammoniumnitrat (55% lösning) (N,K) Struvit (P,N,Mg) Rejekt efter stripping (N,P,K etc.) 12

13 Vad har E.ON gjort? Utredning och indunstningsförsök i Nöbbelövprojektet, 550kton rötrest Förstudie av produktion av biogödsel tillsammans med, NEAB, Lantmännen och Göteborg Energi Workshop Malmö hamn1, 1 Mton rötrest Produktion av biogödsel via struvit utfällning (SGC-projekt) Initierat Biogödselförädling Tekniker och leverantörer (SGC-projekt) Utvärdering av biogödseluppgradering för Malmö Hamn 2, 120 kton rötrest 13

14 SWOT-Analys Malmö Hamn 1 Teknik T S % Invest -ering Drift Leveran törer Mognad Risk Värde Totalt 1. Avvattning + stripping + reningsverk Avvattning + indunstning + reningsverk Avvattning + UF + RO + recepient Avvattning + struvit + reningsverk Avvattning + reningsverk Avvattning + Anamox eller liknande

15 Resultat Utredning och indunstningsförsök i Nöbbelövprojektet, gav en kostnad för indunstning på 55 kr/ton eller 225kr/MWh Produktion av biogödsel via enbart struvit utfällning är inte intressant pga för hög kostnad för fosforsyra Utvärdering av biogödseluppgradering för Malmö Hamn 2, 120 kton rötrest. Kostnad ca kr/ton eller kr/MWh 15

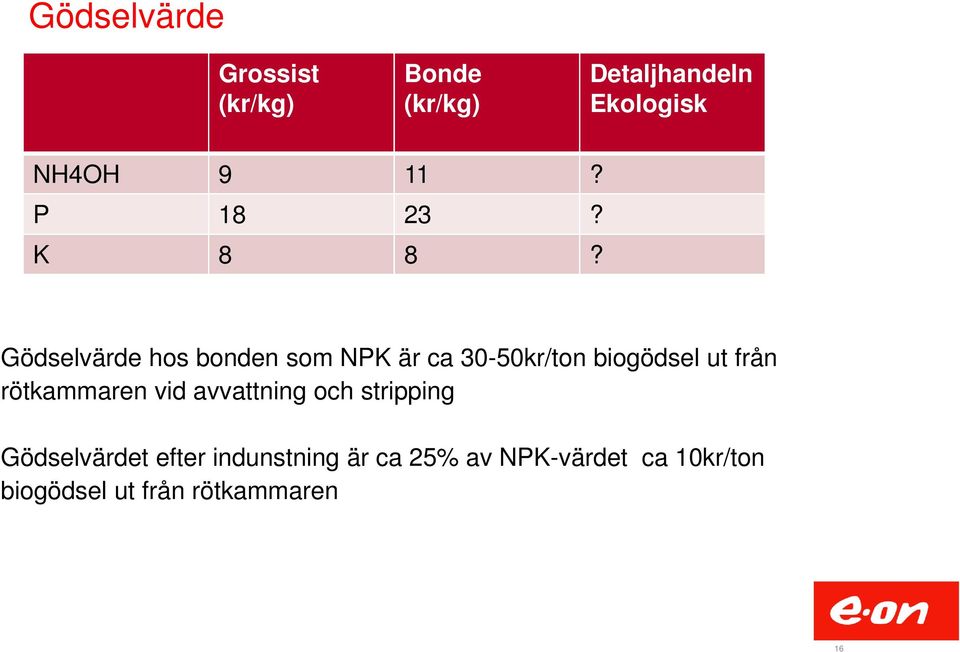

16 Gödselvärde Grossist (kr/kg) Bonde (kr/kg) Detaljhandeln Ekologisk NH4OH 9 11? P 18 23? K 8 8? Gödselvärde hos bonden som NPK är ca 30-50kr/ton biogödsel ut från rötkammaren vid avvattning och stripping Gödselvärdet efter indunstning är ca 25% av NPK-värdet ca 10kr/ton biogödsel ut från rötkammaren 16

17 Möjligheter och problem Med en kostnad på 70kr/ton för stripping blir nettokostnaden i paritet med dagens kostnad för direktspridning. Ytterligare produktifiering så att produkten kan säljas som ekogödsel i detaljhandeln bör undersökas Kräver ev. att slutprodukten förädlas ytterligare så att granulat erhålls Driftkostnaden inkl. kemikaliebehov är fortfarande en stor osäkerhet Den teknik som är beprövad och mest lovande är stripping. För att denna ska vara effektiv krävs polymer. Är det förenligt med certifiering av biogödseln? 17
