1 Göta älvutredningen (GÄU) SGI, Varia 565, 2006 Ruukki

2 Göta älvutredningen (GÄU) Regeringsuppdrag med syfte att öka kunskapen om skredförhållandena längs Göta älvdal. För att kunna bemöta kommande klimatförändringar och hantera ökade flöden genom Göta älv, krävs förbättrad kunskap om stabilitetsförhållandena längs hela Göta älv. Anslagsposten används för att förbättra och ta fram skredanalyser och stabilitetsberäkningar längs Göta älv. Budget 35 Mkr/år i 3 år Ruukki

3 Genomsnittlig tillrinning till Vänern Vattenföring utjämnad över 31 dagar, m 3 /s Jan Feb Mar Apr May Jun Jul Aug Sep Oct Nov Dec EA2 EB2c HA2 HB2 Dagens klimat Jan Presentation Ruukki

4 Nivåer i Göta älv för olika kombinationer av flöde vid Vargön och havsnivån vid Gbg delen Lilla Edet-Gbg 3 2,5 Flöde 1030m3/s; havsnivån i Gbg +-0 m (SMHI, 2006) Flöde 1030m3/s; havsnivån i Gbg +0,5 m (SMHI, 2006) Flöde 1400 m3/s; havsnivån i Gbg= +0,5m (SMHI, 2006) Flöde 1030 m3/s; havsnivå i Gbg=+1,7 (översvämningskartering (Räddningsverket, SMHI 2000)) Vattenytans nivå [m ö h] 2 1,5 1 0,5 0 Göta Älvängen Förgrening Nordre älv Marieholmsbron Avstånd från Vänern [km] Ruukki

5 Några inträffade skred Jordfallet (ca 1150) Intagan (1648) Ballabol (1733) Surte (1950) Göta (1957) Agnesberg (1993) Götaskredet, 1957 Ruukki

6 En naturlig process... Ruukki

7 Ruukki

8 Ruukki

9 Specifika utredningar Erosion Hantering av kvicklera Metodik skredsannolikhet Grundvatten/portryck Inventering av tidigare utredningar Kartering av kvicklera Klimatscenario Metodik konsekvensbedömning Sjömätning Bengt Rydell Helen Åhnberg Marius Tremblay Håkan Persson Kine Meijer Hjördis Löfroth Bengt Rydell Yvonne Andersson-Sköld Åke Johansson Ruukki

10 Övriga utredningar inom GÄU Utvärdering av SGI blockprovtragare Ny vingborr för stora lerdjup (Göran Sällfors) Portryckssituationen i glidyteberäkningar lamellvis (Göran Sällfors) Öka kunskapen om lerans egenskaper IT-baserad utbildning om leran i Göta älvdal (Göran Sällfors) Ruukki

11 Tidplan Aktivitet Förutsättningar och underlag Undersökningar i fält och lab Beräkningar Konsekvensbedömn. Erosion Långtidsmätningar Arkiv, databaser Utveckling Redovisning, rapportering Ruukki

12 10 geografiska delområden för geotekniska undersökningar Ramavtal med 11 st konsulter tecknade för att utföra fältarbete och stabilitetsutredningar/beräkningar. FB Engineering AB är avropat för att utföra geotekniska undersökningar för delområde 5 och 7 (norr om Lilla Edet). Startmöte v 48. Fältarbeten som kräver flotte upphandlas separat (Christina Berglund). Externa deluppdragsledare och fält/beräkningar upphandlas för delområdena (1, 3, 4 och 6) i januari. Upphandling av fält/beräkningar för resterande områden under Ruukki

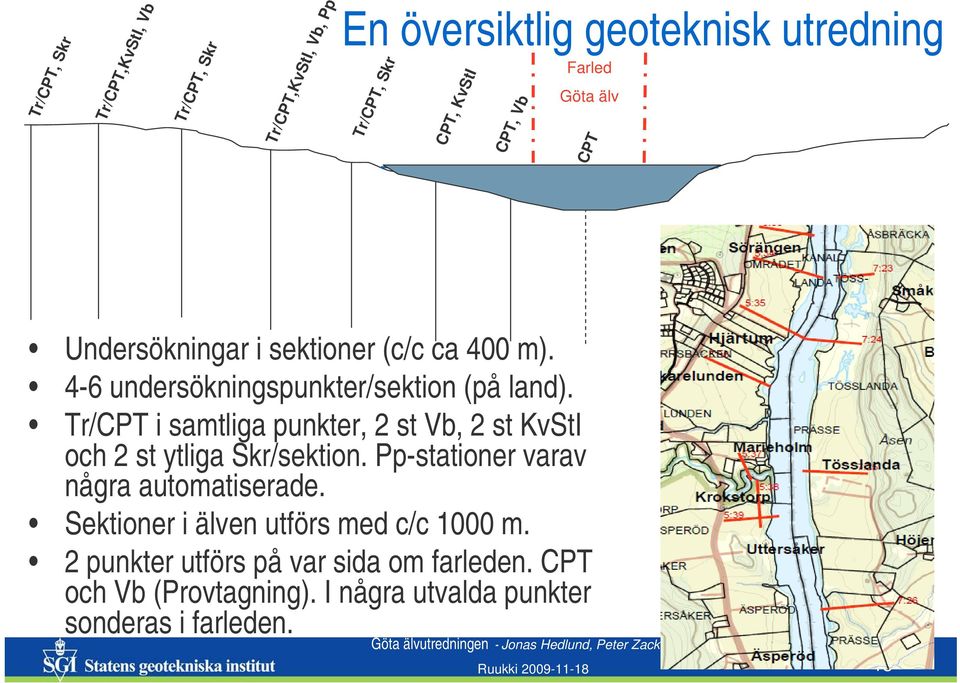

13 Tr/CPT, Skr Tr/CPT,KvStI, Vb Tr/CPT, Skr Tr/CPT,KvStI, Vb, Pp En översiktlig geoteknisk utredning Tr/CPT, Skr CPT, KvStI CPT, Vb CPT Farled Göta älv Undersökningar i sektioner (c/c ca 400 m). 4-6 undersökningspunkter/sektion (på land). Tr/CPT i samtliga punkter, 2 st Vb, 2 st KvStI och 2 st ytliga Skr/sektion. Pp-stationer varav några automatiserade. Sektioner i älven utförs med c/c 1000 m. 2 punkter utförs på var sida om farleden. CPT och Vb (Provtagning). I några utvalda punkter sonderas i farleden. Ruukki

14 Unikt uppföljningstillfälle! Portrycksnivåer loggas under Ruukki

15 Sjömätningar Kartera älvens topografi under vattnet Tidigare mätningar har fokuserat på farleden Topografin nära stränderna har ofta stor betydelse för släntstabiliteten Kartera bottenförhållanden (jordart, erosionsförhållanden, erosionsskydd m.m.) Marin Miljöanalys har utfört mätningar. Ruukki

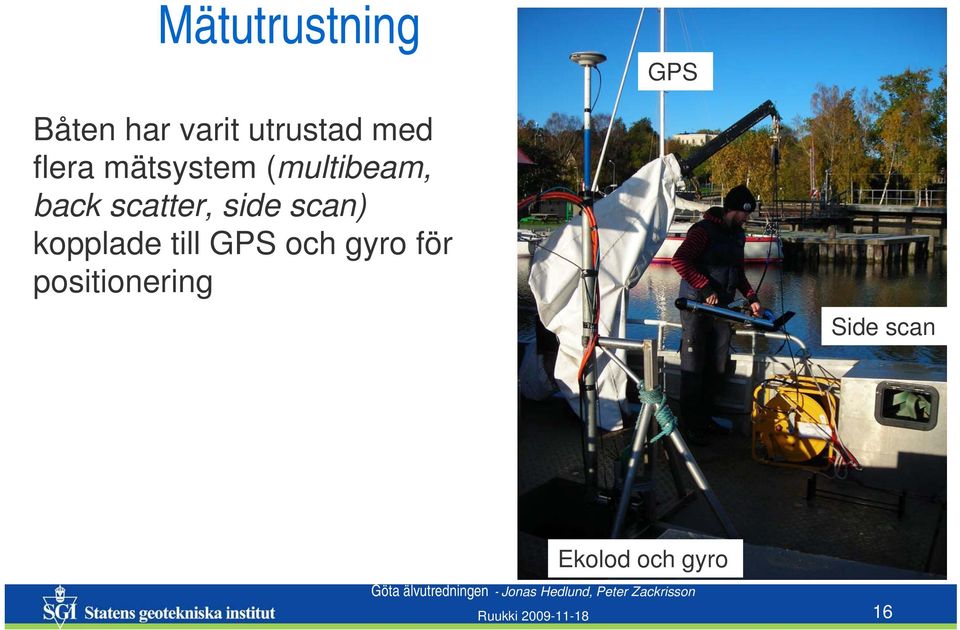

16 Mätutrustning GPS Båten har varit utrustad med flera mätsystem (multibeam, back scatter, side scan) kopplade till GPS och gyro för positionering Side scan Ekolod och gyro Ruukki

17 Resultat Höjdmodell (kopplas samman med mätningar från land) Utvärdering av ytliga jordarter, bottenstrukturer och erosionsskydd Höjdmodell genereras under färd och underlättar navigering på grunt vatten Side scan med spår av skred Ruukki

18 GIS-aktiviteter GIS som analysverktyg hydrologi, översvämning, kvicklera, erosion, bef. Geotekniska undersökningar, förorenade områden etc GIS i fält tester med handhållna enheter i delomr. 5 & 7 Internt webb-tittskåp (se bild) och ArcReader-projekt. Uppbyggnad av ny/kompletterande teknisk GIS-plattform. Utvecklingsarbete utbyte data Geosuite och ArcGIS Ruukki

19 Utsnitt ur terrängmodell Ruukki
