Luft/vatten-värmepumpar. Sveriges största leverantör av villavärmeprodukter

Transkript

1 Luft/vatten-värmepumpar Sveriges största leverantör av villavärmeprodukter

2 2 NIBE FIGHTER 2020

3 TRYGGHETSFÖRSÄKRING Det svenska värmerekordet Det svenska värmerekordet på +38 grader sattes Några år senare, 1952, grundade Nils Bernerup det företag som skulle bli Sveriges ledande leverantör av villavärme produkter. Den första tidens tillverkning av varm vattenberedare och tryckkärl av koppar, kompletterades på 70-talet med elpannor följt av värmepumpar. NIBE har sedan starten hunnit slå ett antal egna värmerekord. Inte minst genom att ständigt leda utvecklingen mot allt effektivare produkter för att värma hus och vatten. En stjärnklar vinternatt Som bekant är det nordiska klimatet knappast känt för sina värmerekord. Snarare för kalla och stjärnklara vinternätter. Att NIBE är ledande aktör på värme lösningar även i resten av Europa, beror delvis på att våra värmepumpar utvecklas, testas och tillverkas för att klara den kallaste av svenska nätter. En luft/vattenvärmepump från NIBE fungerar exempelvis ner till minus 20 grader. Och det är det inte alla som gör. Allt görs i svenska Markaryd med en enveten, sextioårig tradition av omsorg om kvaliteten i varje detalj. I allt från digital mjukvara till det traditionella hantverket att göra kopparbehållare som klarar högre tryck än vad som krävs. Varje värmepump testas och driftprovas manuellt före leverans. Hela tillverkningen är kvalitets- och miljöcertifierad enligt ISO 9001 respektive ISO års erfarenhet av värmepumpar Tekniken att värma sitt hus och få varmvatten med en värmepump är relativt ny. Efterfrågan ökar stadigt, i takt med allt högre energipriser och ett ökat miljömedvetande. Internationella aktörer har nyligen startat tillverkning men NIBEs konkurrensfördelar är många. Förutom 30 års erfarenhet av att utveckla och tillverka värmepumpar har vi ett rejält teknikförsprång. Sänk din värmekostnad med upp till 65 % Som du säkert redan vet ger en luft/vatten-värmepump från NIBE dramatiskt sänkta värme kost nad er med upp till 65 %. Du får också en trygg, problemfri och miljövänlig värmelösning med lång livslängd. Investeringen betalar sig direkt i lägre kostnad per månad. Fördelar med luft/vatten-värme från NIBE Att du sparar både pengar och miljö är inte de enda fördelarna med en luft/vatten-värmepump från NIBE. Värmepumpen är enkel att installera du behöver inte borra eller gräva. Den är också enkel att hantera och har dessutom ny, stilren design som passar i de flesta miljöer. NIBE FIGHTER 2020 är utrustad med en tvåstegsfläkt som ger lägre ljudnivå än flertalet luft/vatten-värmepumpar på marknaden. Trygghetsförsäkrad i tio år När du köper luft/vatten-värmepumpen NIBE FIGHTER 2020 ingår sex års trygghetsförsäkring som du kan förlänga till tio år. Om du köper din värmepump i paketlösning med någon av våra inomhusmoduler NIBE FIGHTER VVM 300, EVP 270 eller EVP 500 så gäller försäkringen även inomhusmodulen. För säk ringen kompletterar din villaförsäkring och gäller ersättning sbar maskinskada. Läs mer på nibe.se/forsakring. På NIBE önskar vi dig lycka till med ditt val av värme lös ning. Och hoppas att vi kan få hjälpa dig med att slå nya rekord när det gäller låga kostnader för uppvärmning av ditt hem. UPP TILL 10 ÅR 3

4 Vilken situation passar in på dig? Situationerna nedan ger dig en fingervisning om vilken av NIBEs olika värmelösningar som är bäst för just ditt hus. Självklart spelar många faktorer in. Som hur stort hus du ska värma upp, var i landet du bor, om du ska bygga nytt och så vidare. Det enklaste är att ringa och fråga en av de många installatörer som arbetar med NIBEs produkter. Den närmaste hittar du på nibe.se. g tänker byta ut min panna för olja, el eller ved. Eftersom du redan har vattenburna radiatorer eller golvvärme därhemma talar mycket för att du kan byta till bergvärme. Det innebär att du installerar en värmepump som hämtar upp värme ur berggrunden via ett borrat hål. Du kan också hämta värmen via en slang nergrävd i jorden eller nedlagd på botten av en sjö. NIBE har värmepumpar för alla behov. För att beräkna vilken kapacitet du behöver utgår vi från husets totala energibehov under de kallaste dagarna. På nibe.se kan du enkelt räkna ut vad du kan spara. Om villan däremot är på mindre än 100 kvadrat är det nog inte lönsamt för dig att byta till bergvärme. Då är NIBEs luft/vatten-värmepump nog ett bättre alternativ. g vill ha kvar min panna men sänka kostnaderna. Eftersom du har en fungerande panna för olja, el eller ved har du också ett vattenburet värmesystem. Behåll då den panna du redan har och komplettera med en NIBE luft/vatten-värmepump. En sådan värmepump tar sin värme ur luften och genererar sedan tillräckligt mycket energi för att värma upp dina radiatorer eller din golvvärme. NIBEs luft/vatten-värmepump fungerar för övrigt ända ner till -20 grader. Resultatet av att installera en luft/vatten-värmepump är kraftigt minskade värmekostnader till en rimlig investering. Läs mer i denna broschyr eller på nibe.se. Pannan måste bytas, helst mot en luft/vatten-värmepump. Vill du byta ut din gamla olje-, el-, eller vedpanna mot en luft/vatten-värmepump? Denna kombinerar du med en inomhusmodul, en liten elpanna, som kan komplettera när luften blir för kall. Men luft/vattenvärmepumpen genererar som sagt värme även när det är -20 grader. Väljer du värmepumpen NIBE FIGHTER 2020 kombinerar du den med någon av inomhusmodulerna NIBE VVM 300, NIBE EVP 270 eller NIBE EVP 500. Samtliga modeller fyller också husets behov av varmvatten. Vår kraftfulla luft/vatten-värmepump, kombinerad med någon av dessa specialanpassade moduler, ger dig marknadens effektivaste paketlösning. Du kan sänka värmekostnaden med upp till 65 %. Prata med en installatör som arbetar med NIBEs produkter eller läs mer på nibe.se. g ska bygga nytt hus och vill ha en klok värmelösning. Enligt byggnormen ska inomhusluften bytas ut varannan timme och en maximal energimängd per kvadrat meter och år får lov att användas. Den allra vanligaste och oftast mest lönsamma lösningen, är att återvinna energi ur ventilationsluften och installera en frånluftsvärmepump. Vid byggnation av större hus kan det bli aktuellt med en bergvärmepump kompleterad med NIBEs frånluftsmodul FLM. Byggnormerna gäller även vid anslutning till fjärrvärme. För att klara den maximala energimängden per kvadratmeter kan du välja en NIBE frånlufts värmepump med NIBEs fjärrvärmemodul FJVM en ovanligt lyckad kombination. Förutom valet av frånluftsvärmepump, har du många olika värmesystem att välja på: vattenradia torer, golvvärme i betong eller golvvärme i träbjälklag. Vad du väljer är såklart en fråga om kostnad, tycke och smak. Kombinera systemen hur du vill NIBEs värmepumpar klarar vilket som. Läs mer om vad du bör veta om olika frånluftsvärmepumpar och värmesystem för nybyggnation på nibe.se/bygganytt. g kan inte installera bergvärme i mitt hus. Kanske bor du på en plats där du inte får borra eller gräva för bergvärme. Det kan vara restriktioner av olika slag, till exempel att det finns en vattentäkt nära ditt hus. Du kan också hindras av att det helt enkelt inte finns någon lämplig berggrund under din tomt. Och i vissa fall är tomten för liten för att gräva ner tillräck ligt med slang under jorden. Ett gott alternativ är då en luft/vatten-värmepump som denna broschyr handlar om. 4

5 5

6 Med luften som värmekälla Luft/vatten-värmepumpen koncentrerar värmeenergin i uteluften så pass att den via inomhusmodulen kan värma upp vatten till radiatorer och duschar. 6

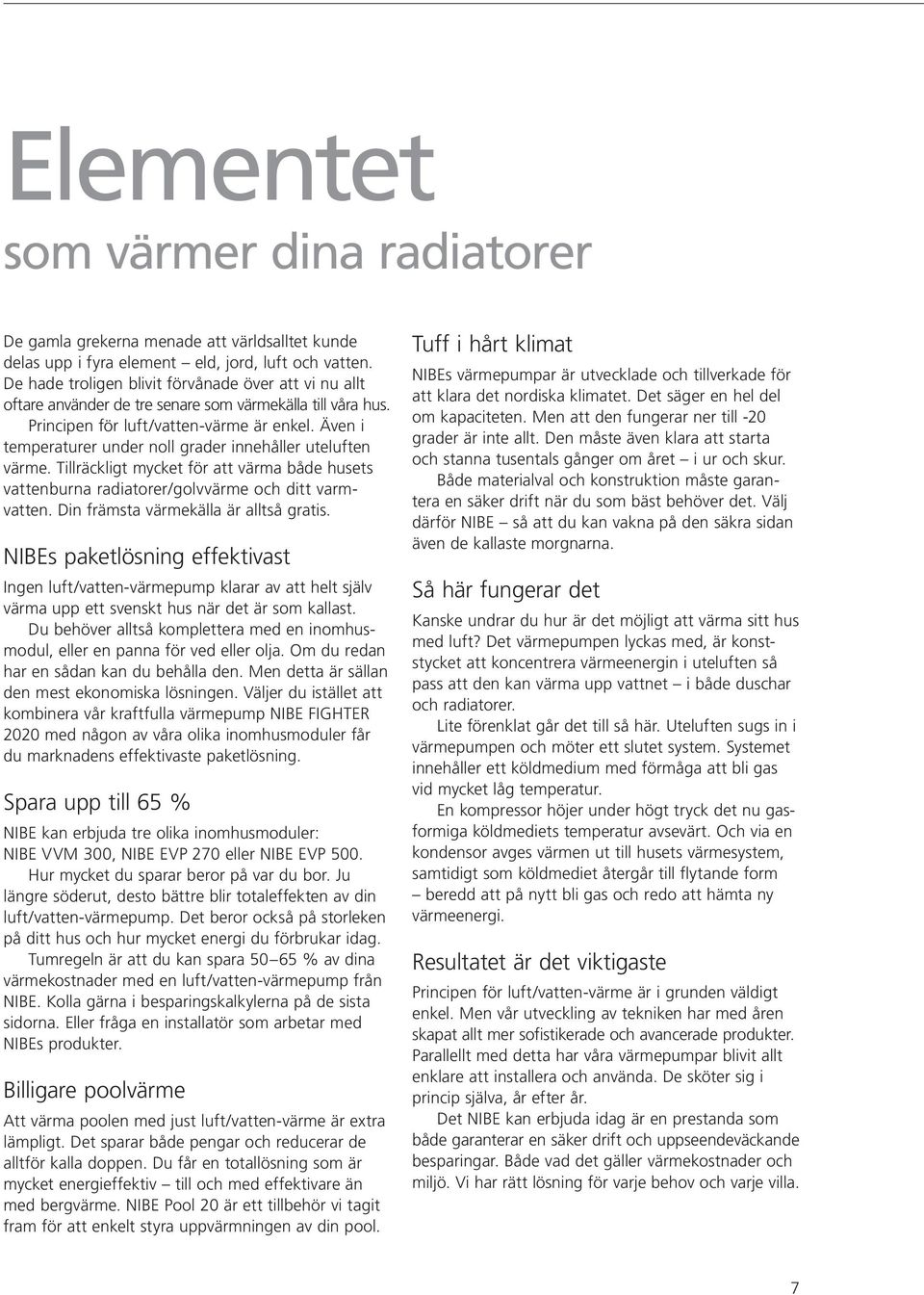

7 Elementet som värmer dina radiatorer De gamla grekerna menade att världsalltet kunde delas upp i fyra element eld, jord, luft och vatten. De hade troligen blivit förvånade över att vi nu allt oftare använder de tre senare som värmekälla till våra hus. Principen för luft/vatten-värme är enkel. Även i temperaturer under noll grader innehåller uteluften värme. Tillräckligt mycket för att värma både husets vattenburna radiatorer/golvvärme och ditt varmvatten. Din främsta värmekälla är alltså gratis. NIBEs paketlösning effektivast Ingen luft/vatten-värmepump klarar av att helt själv värma upp ett svenskt hus när det är som kallast. Du behöver alltså komplettera med en inomhusmodul, eller en panna för ved eller olja. Om du redan har en sådan kan du behålla den. Men detta är sällan den mest ekonomiska lösningen. Väljer du istället att kombinera vår kraftfulla värmepump NIBE FIGHTER 2020 med någon av våra olika inomhusmoduler får du marknadens effektivaste paketlösning. Spara upp till 65 % NIBE kan erbjuda tre olika inomhusmoduler: NIBE VVM 300, NIBE EVP 270 eller NIBE EVP 500. Hur mycket du sparar beror på var du bor. Ju längre söderut, desto bättre blir totaleffekten av din luft/vatten-värmepump. Det beror också på storleken på ditt hus och hur mycket energi du förbrukar idag. Tumregeln är att du kan spara % av dina värmekostnader med en luft/vatten-värmepump från NIBE. Kolla gärna i besparingskalkylerna på de sista sidorna. Eller fråga en installatör som arbetar med NIBEs produkter. Billigare poolvärme Att värma poolen med just luft/vatten-värme är extra lämpligt. Det sparar både pengar och reducerar de alltför kalla doppen. Du får en totallösning som är mycket energieffektiv till och med effektivare än med bergvärme. NIBE Pool 20 är ett tillbehör vi tagit fram för att enkelt styra uppvärmningen av din pool. Tuff i hårt klimat NIBEs värmepumpar är utvecklade och tillverkade för att klara det nordiska klimatet. Det säger en hel del om kapaciteten. Men att den fungerar ner till -20 grader är inte allt. Den måste även klara att starta och stanna tusentals gånger om året i ur och skur. Både materialval och konstruktion måste garantera en säker drift när du som bäst behöver det. Välj därför NIBE så att du kan vakna på den säkra sidan även de kallaste morgnarna. Så här fungerar det Kanske undrar du hur är det möjligt att värma sitt hus med luft? Det värmepumpen lyckas med, är konststycket att koncentrera värmeenergin i uteluften så pass att den kan värma upp vattnet i både duschar och radiatorer. Lite förenklat går det till så här. Uteluften sugs in i värmepumpen och möter ett slutet system. Systemet innehåller ett köldmedium med förmåga att bli gas vid mycket låg temperatur. En kompressor höjer under högt tryck det nu gasformiga köldmediets temperatur avsevärt. Och via en kondensor avges värmen ut till husets värmesystem, samtidigt som köldmediet återgår till flytande form beredd att på nytt bli gas och redo att hämta ny värmeenergi. Resultatet är det viktigaste Principen för luft/vatten-värme är i grunden väldigt enkel. Men vår utveckling av tekniken har med åren skapat allt mer sofistikerade och avancerade produkter. Parallellt med detta har våra värmepumpar blivit allt enklare att installera och använda. De sköter sig i princip själva, år efter år. Det NIBE kan erbjuda idag är en prestanda som både garanterar en säker drift och uppseendeväckande besparingar. Både vad det gäller värmekostnader och miljö. Vi har rätt lösning för varje behov och varje villa. 7

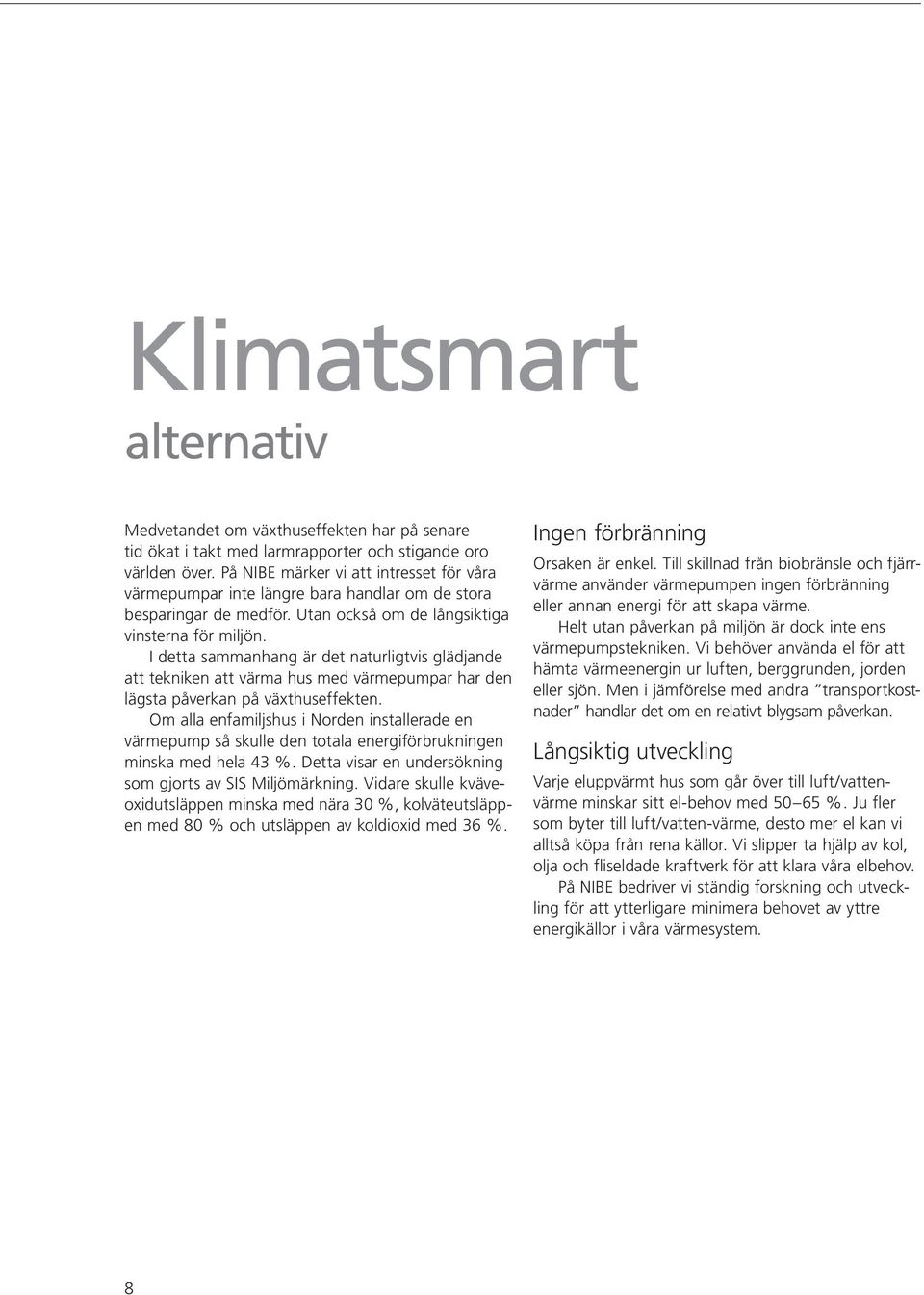

8 Klimatsmart alternativ Medvetandet om växthuseffekten har på senare tid ökat i takt med larmrapporter och stigande oro världen över. På NIBE märker vi att intresset för våra värmepumpar inte längre bara handlar om de stora besparingar de medför. Utan också om de långsiktiga vinsterna för miljön. I detta sammanhang är det naturligtvis glädjande att tekniken att värma hus med värmepumpar har den lägsta påverkan på växthuseffekten. Om alla enfamiljshus i Norden installerade en värme pump så skulle den totala energiförbrukningen minska med hela 43 %. Detta visar en undersökning som gjorts av SIS Miljömärkning. Vidare skulle kväveoxidutsläppen minska med nära 30 %, kolväteut släppen med 80 % och utsläppen av koldioxid med 36 %. Ingen förbränning Orsaken är enkel. Till skillnad från biobränsle och fjärrvärme använder värmepumpen ingen förbränning eller annan energi för att skapa värme. Helt utan påverkan på miljön är dock inte ens värmepumpstekniken. Vi behöver använda el för att hämta värmeenergin ur luften, berggrunden, jorden eller sjön. Men i jämförelse med andra transportkostnader handlar det om en relativt blygsam påverkan. Långsiktig utveckling Varje eluppvärmt hus som går över till luft/vattenvärme minskar sitt el-behov med %. Ju fler som byter till luft/vatten-värme, desto mer el kan vi alltså köpa från rena källor. Vi slipper ta hjälp av kol, olja och fliseldade kraftverk för att klara våra elbehov. På NIBE bedriver vi ständig forskning och ut veckling för att ytterligare minimera behovet av yttre energi källor i våra värmesystem. 8

9 9

10 Luft/vatten-värmepumpen vinner slaget om luften Avancerad avfrostningskontroll för att kylbatteriet ska hållas fritt från is i alla väder Låg ljudnivå tack vare konstruktionens tvåstegsfläkt Ny, stilren design i rostfritt stål som passar i de flesta miljöer Omfattande övervakning och säkerhetssystem för att garantera säker drift under värmepumpens hela livstid En scrollkompressor gör att pumpen kan hämta värmeenergi ur luften ända ner till -20 C Fläkten är placerad på framsidan så att kall, använd luft förs undan rakt fram. Denna luft förflyttas extremt långt bort från värmepumpen. Därmed tillförs endast frisk och energiberikad luft till NIBEs pump Integrerad styrning gör att värmepumpen, utan extra tillbehör, klarar sig helt själv redan från start Batteri som är korrosionsbehandlat i två steg för att inte rosta Slitstarka materialval och hållbar konstruktion gör att pumpen utan vidare klarar det stränga nordiska klimatet Stabil rostfri benkonstruktion för enkel placering och minskat yttre slitage 10

11 NIBE FIGHTER 2020 Utomhusmodul Storlekar 8,10,14 kw Kompressor Scroll Mjukstart Trygghetsförsäkring Fläkt Tvåstegs Max värmebärartemperatur 58 C Lägsta utetemperatur -20 C Högsta utetemperatur 35 C NIBE VVM 300 Inomhusmodul Passar till värmepumpsstorlek 8,10 kw Vattenvolym 280 liter Tappvarmvatten 150 liter Max elpatroneffekt 13,5 kw Dockningspump /varvtalsstyrd Effektvakt Förberedd för pooluppvärmning Förberedd för styrning av två värmesystem Anslutning för ytterliggare värmekälla Nej Kan användas utan värmepump Trygghetsförsäkring * Kraftfull luft/vatten-värmepump som ger hög effekt till villans eller radhusets vattenburna värmesystem även vid låga utomhustemperaturer. Arbetar ända ner till -20 C. Låg ljudnivå tack vare sin tvåstegsfläkt. Integrerad styrning som gör att den sköter sig själv från start. I mycket tåligt utförande med ny, stilren design i rostfritt stål. Används tillsammans med elpanna, olje-/pelletspanna eller vedpanna. Finns i tre storlekar; 8, 10 eller 14 kw. Smart och komplett inomhusmodul för värme och varmvatten till villan eller radhuset. Specialbyggd för att kopplas till, och kommunicera med, luft/vatten-värmepumpen NIBE FIGHTER Med inbyggd kopparfodrad varmvattenberedare på 155 liter. Utrustad med klimatstyrd shuntautomatik för exakt rätt temperatur till det vattenburna värmesystemet. Avancerad laddautomatik ser till att värmefaktorn COP är optimal i alla väderlekar. Möjlig att ansluta till poolvärme och extra shuntgrupp. Enkel installation, service och skötsel. *6 års trygghetsförsäkring ingår på VVM 300 vid samtida inköp av FIGHTER 2020, annars gäller 2 års garanti. Höjd: 1045 mm Bredd: 1200 mm Djup: 500 mm Höjd: 1880 mm Bredd: 600 mm Djup: 615 mm 11

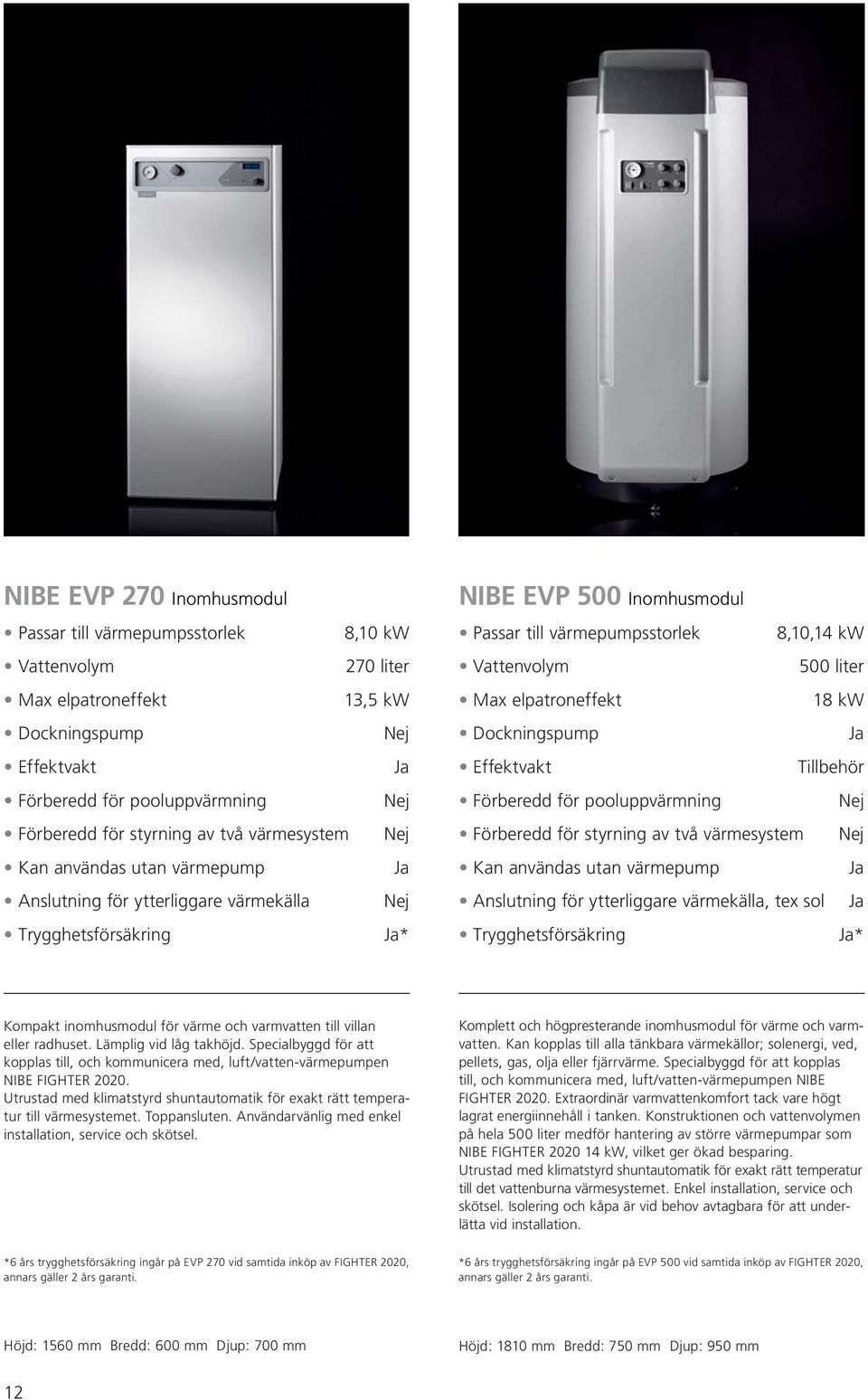

12 NIBE EVP 270 Inomhusmodul Passar till värmepumpsstorlek 8,10 kw Vattenvolym 270 liter Max elpatroneffekt 13,5 kw Dockningspump Nej Effektvakt Förberedd för pooluppvärmning Nej Förberedd för styrning av två värmesystem Nej Kan användas utan värmepump Anslutning för ytterliggare värmekälla Nej Trygghetsförsäkring * NIBE EVP 500 Inomhusmodul Passar till värmepumpsstorlek 8,10,14 kw Vattenvolym 500 liter Max elpatroneffekt 18 kw Dockningspump Effektvakt Tillbehör Förberedd för pooluppvärmning Nej Förberedd för styrning av två värmesystem Nej Kan användas utan värmepump Anslutning för ytterliggare värmekälla, tex sol Trygghetsförsäkring * Kompakt inomhusmodul för värme och varmvatten till villan eller radhuset. Lämplig vid låg takhöjd. Specialbyggd för att kopplas till, och kommunicera med, luft/vatten-värmepumpen NIBE FIGHTER Utrustad med klimatstyrd shuntautomatik för exakt rätt temperatur till värmesystemet. Toppansluten. Användarvänlig med enkel installation, service och skötsel. Komplett och högpresterande inomhusmodul för värme och varmvatten. Kan kopplas till alla tänkbara värmekällor; solenergi, ved, pellets, gas, olja eller fjärrvärme. Specialbyggd för att kopplas till, och kommunicera med, luft/vatten-värmepumpen NIBE FIGHTER Extraordinär varmvattenkomfort tack vare högt lagrat energi innehåll i tanken. Konstruktionen och vattenvolymen på hela 500 liter medför hantering av större värmepumpar som NIBE FIGHTER kw, vilket ger ökad besparing. Utrustad med klimatstyrd shuntautomatik för exakt rätt temperatur till det vattenburna värme systemet. Enkel installation, service och skötsel. Isolering och kåpa är vid behov avtagbara för att underlätta vid installation. *6 års trygghetsförsäkring ingår på EVP 270 vid samtida inköp av FIGHTER 2020, annars gäller 2 års garanti. *6 års trygghetsförsäkring ingår på EVP 500 vid samtida inköp av FIGHTER 2020, annars gäller 2 års garanti. Höjd: 1560 mm Bredd: 600 mm Djup: 700 mm Höjd: 1810 mm Bredd: 750 mm Djup: 950 mm 12

13 Jämför våra inomhusmoduler Här kan du enkelt jämföra de olika modellernas funktioner, utrustning, prestanda mm. VVM 300 EVP 270 EVP 500 VVM 300 EVP 270 EVP 500 Höjd (exklusive fot mm) 1880 mm 1560 mm 1810 mm Bredd 600 mm 600 mm 750 mm Djup 615 mm 700 mm 950 mm Dockningspump, varvtalsstyrd Nej Passar till värmepumpsstorlek Max 10 kw Max 10 kw Max 15 kw Pannvolym 125 liter 267 liter 495 liter Rörinkoppling Botten Topp Topp Max elpatroneffekt 13,5 kw 13,5 kw 18 kw Effektvakt Tillbehör Förberedd för pooluppvärmning Nej Nej Förberedd för styrning av två värmesystem Nej Nej Kan användas utan värmepump Anslutning för ytterliggare värmekälla Nej Nej (t ex sol) 13

14 En bankomat i trädgården du sparar upp till 65 % Här kan du enkelt se vad du kan spara med en luft/vatten-värmelösning från NIBE. Schablonerna baseras på klimatet i Stockholm och är endast grova rikt värden. För en mer precis besparingskalkyl ber vi dig kontakta en NIBE-installatör. Du hittar dem på nibe.se. Villa uppvärmd med NIBE FIGHTER 2020 luft/vatten-värmepump (Hushållsel tillkommer med ca kwh/år) FIGHTER Nuvarande totalbehov olja (m 3 /år) Alt. motsvarande totalbehov el (kwh/år) Besparing (kwh/år)* *Angivna värden är endast grova riktvärden. För korrekt dimensionering, rådgör alltid med din installatör. Så enkelt skaffar du luft/vatten-värme 1. Gå in på nibe.se och klicka på knappen Hitta installatör. Kontakta någon på din ort. Våra in stallatörer är experter på NIBEs produkter. 3. Du får ett kostnadsförslag och en tidplan för att så snart som möjligt genomföra installationen. 2. Din NIBE-installatör besöker dig och berättar mer om installationen och besparingspotentialen av luft/vatten-värme i ditt hus. Styrmodul för anläggningar med flera luft/vatten-värmepumpar ger total kontroll NIBE SMO 10 är en avancerad styrmodul som till samm ans med NIBE FIGHTER 2020 och befintligt värmeoch varmvattensystem skapar en komplett och opti me r ad värmeanläggning. Möjlighet till individuell systemlösning vilket ger maximal besparing och nästan oändliga in ställ ningsmöjligheter. Styrmodulen ger dig maximalt utnyttjande av den utvunna energin. Den kan användas i en mängd olika inkopplingsalternativ, i systemlösningar från 14 kw upp till 126 kw. Grunden är dock alltid NIBEs luft/vatten-värmepumpar som i sin tur kan dockas till el- eller oljepanna och ackumulatortank för varmvatten, exempelvis NIBE VPA. Din installatör berättar gärna hur du kan få maximal effekt med hjälp av NIBE SMO

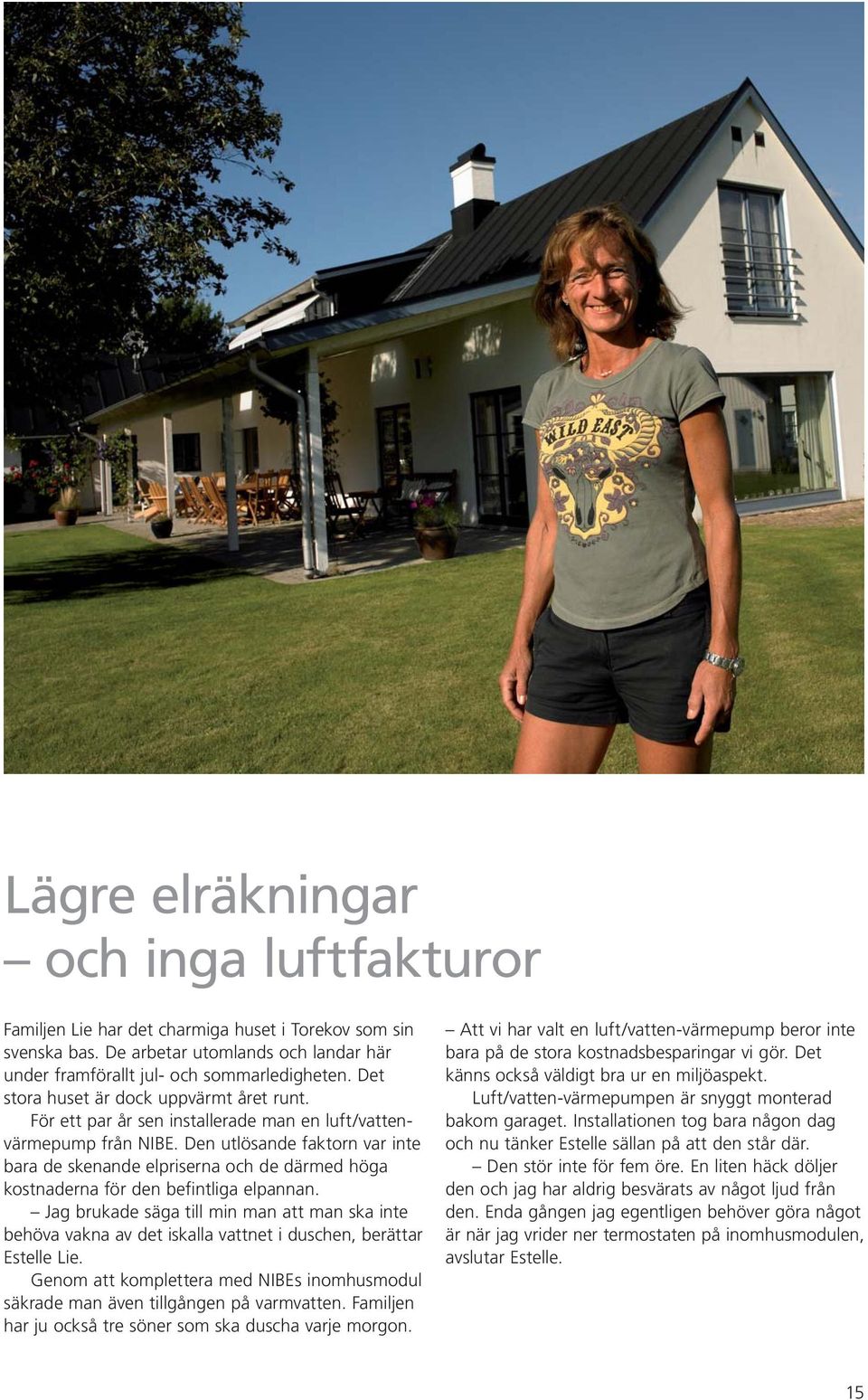

15 Lägre elräkningar och inga luftfakturor Familjen Lie har det charmiga huset i Torekov som sin svenska bas. De arbetar utomlands och landar här under framförallt jul- och sommarledigheten. Det stora huset är dock uppvärmt året runt. För ett par år sen installerade man en luft/vattenvärmepump från NIBE. Den utlösande faktorn var inte bara de skenande elpriserna och de därmed höga kostnaderna för den befintliga elpannan. g brukade säga till min man att man ska inte behöva vakna av det iskalla vattnet i duschen, berättar Estelle Lie. Genom att komplettera med NIBEs inomhusmodul säkrade man även tillgången på varmvatten. Familjen har ju också tre söner som ska duscha varje morgon. Att vi har valt en luft/vatten-värmepump beror inte bara på de stora kostnadsbesparingar vi gör. Det känns också väldigt bra ur en miljöaspekt. Luft/vatten-värmepumpen är snyggt monterad bakom garaget. Installationen tog bara någon dag och nu tänker Estelle sällan på att den står där. Den stör inte för fem öre. En liten häck döljer den och jag har aldrig besvärats av något ljud från den. Enda gången jag egentligen behöver göra något är när jag vrider ner termostaten på inomhusmodulen, avslutar Estelle. 15

16 Denna broschyr är en publikation från NIBE. Alla produktillustrationer, fakta och specifikationer bygger på aktuell information vid tidpunkten för publikationens godkännande. NIBE reserverar sig för eventuella fakta- eller tryckfel i denna broschyr. NIBE Produktion: Konovalenko. Tryck: Markaryds Grafiska. Foto: KBR SE Luft/vatten-värmepumpar NIBE AB Villavärme Box Markaryd Tel
