Installationsguide för dimmersensor

Transkript

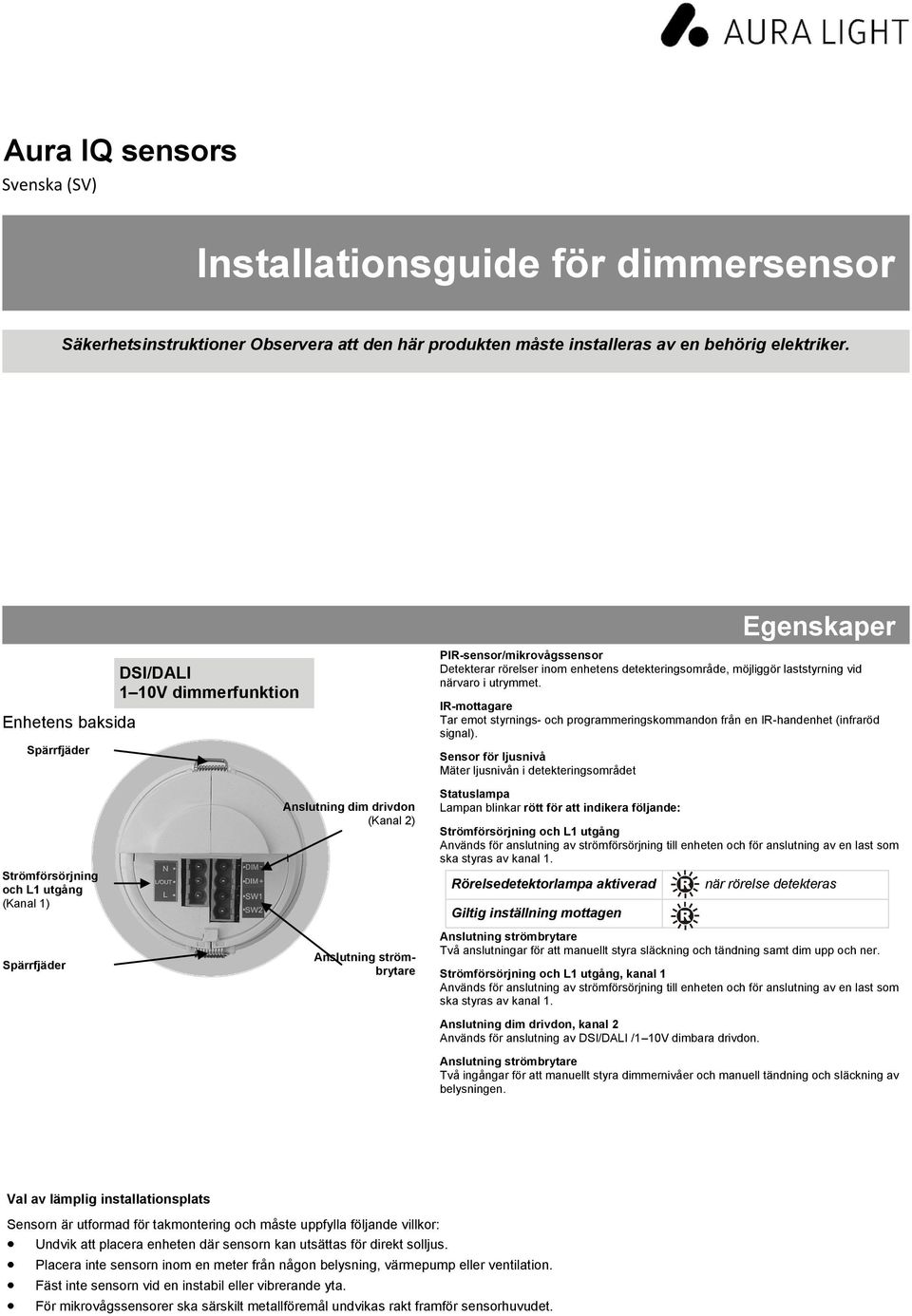

1 Aura IQ sensors Svenska (SV) Installationsguide för dimmersensor Säkerhetsinstruktioner Observera att den här produkten måste installeras av en behörig elektriker. Egenskaper Enhetens baksida Spärrfjäder DSI/DALI 1 10V dimmerfunktion PIR-sensor/mikrovågssensor Detekterar rörelser inom enhetens detekteringsområde, möjliggör laststyrning vid närvaro i utrymmet. IR-mottagare Tar emot styrnings- och programmeringskommandon från en IR-handenhet (infraröd signal). Sensor för ljusnivå Mäter ljusnivån i detekteringsområdet Strömförsörjning och L1 utgång (Kanal 1) Spärrfjäder Anslutning dim drivdon (Kanal 2) Anslutning strömbrytare Statuslampa Lampan blinkar rött för att indikera följande: Strömförsörjning och L1 utgång Används för anslutning av strömförsörjning till enheten och för anslutning av en last som ska styras av kanal 1. Rörelsedetektorlampa aktiverad Giltig inställning mottagen Anslutning strömbrytare Två anslutningar för att manuellt styra släckning och tändning samt dim upp och ner. Strömförsörjning och L1 utgång, kanal 1 Används för anslutning av strömförsörjning till enheten och för anslutning av en last som ska styras av kanal 1. Anslutning dim drivdon, kanal 2 Används för anslutning av DSI/DALI /1 10V dimbara drivdon. när rörelse detekteras Anslutning strömbrytare Två ingångar för att manuellt styra dimmernivåer och manuell tändning och släckning av belysningen. Val av lämplig installationsplats Sensorn är utformad för takmontering och måste uppfylla följande villkor: Undvik att placera enheten där sensorn kan utsättas för direkt solljus. Placera inte sensorn inom en meter från någon belysning, värmepump eller ventilation. Fäst inte sensorn vid en instabil eller vibrerande yta. För mikrovågssensorer ska särskilt metallföremål undvikas rakt framför sensorhuvudet.

2 83 mm 50,0 85,0 76 mm 60 mm Tekniska data EBDSPIR 3,7 EBDSPIR-HB 14,5 61,2 3,6 Ø 76,0 61,2 3,6 Ø76,0 MWS6 3,7 EBDHS 88 mm 49 mm 63 mm Ø 76,0 61,2 3,6 DBB 65 mm 50 mm MWS3A 85,0 3,5 92,0 3,5 Patentansökt i Storbritannien och internationellt 60,0 93,0 MWS1A 83 mm 22 mm 23,5 mm 2

3 Installation Infälld montering Varning, var försiktig när du böjer fjädrarna vid montering av enheten. Hål med 64 mm diameter Utanpåliggande montering 1 50 mm eller 60 mm monteringscentrum Dra ut fjäderfliken och rotera fjäderarmen enligt bilden Detektorn bör placeras så att de som uppehåller sig i rummet finns inom sensorns detekteringsområde, på en rekommenderad takhöjd på 2,8 meter. Observera att ju lägre sensorn installeras, desto mindre blir detekteringsområdet. Anslut produkten enligt elschemat. Montera enligt något av de två alternativen ovan. Om du vill styra belysning från mer än en plats parallellkopplar du helt enkelt två eller flera enheter. Ange Luxnivån till max och tiden till minimum. Sätt på strömmen till enheten lasten bör aktiveras direkt. Lämna rummet eller var mycket stilla och vänta på att lasten stängs (bör inte ta mer än två minuter). Kontrollera att lasten sätts på när rörelse detekteras. För inställning av önskad Luxnivå, använd handenheterna för programmering. Börja med belysningskontroll roterad helt medurs (minimum) och rotera den långsamt moturs tills belysningen tänds. Observera att när Luxnivån är på max kommer belysningen alltid att tändas när rörelse detekteras. Ange önskad efterlystid. Kabelskalningsinformation 6 mm 35 mm Viktigt! Säkerställ att kablarna är formade som visas innan kabelklämman fästs. Klämman får ENDAST klämma över yttre skärmen. Böj ledarna som visas. Avläsningsfunktion (endast UNLCDHS-handenhet) UNLCDHS kan läsa in de inställningar som är lagrade i en enhet. Så här läser du in enskilda parametrar Gå till parametern och tryck på R -knappen (Read) medan du pekar på enheten. Handenheten klickar när parametern har lästs in, enheten blinkar med sin leddiod och värdet visas vid parametern på menyn. Avläsning av alla parametrar på en meny Håll ned R -knappen (Read) i minst en sekund. Handenheten klickar varje gång en parameter tas emot Enhetens leddiod blinkar flera gånger Alla värden visas vid parametrarna på menyn. De enskilda parametrarna kan redigeras och sedan sparas som ett makro. Anmärkningar Om parametrar missats på grund av kommunikationsfel ersätts de saknade värdena med streck. Vid avläsning stängs reläet för kanal 1 (om det är monterat) tillfälligt av, och återgår sedan till det normala tillståndet två sekunder efter slutförd avläsning. 3

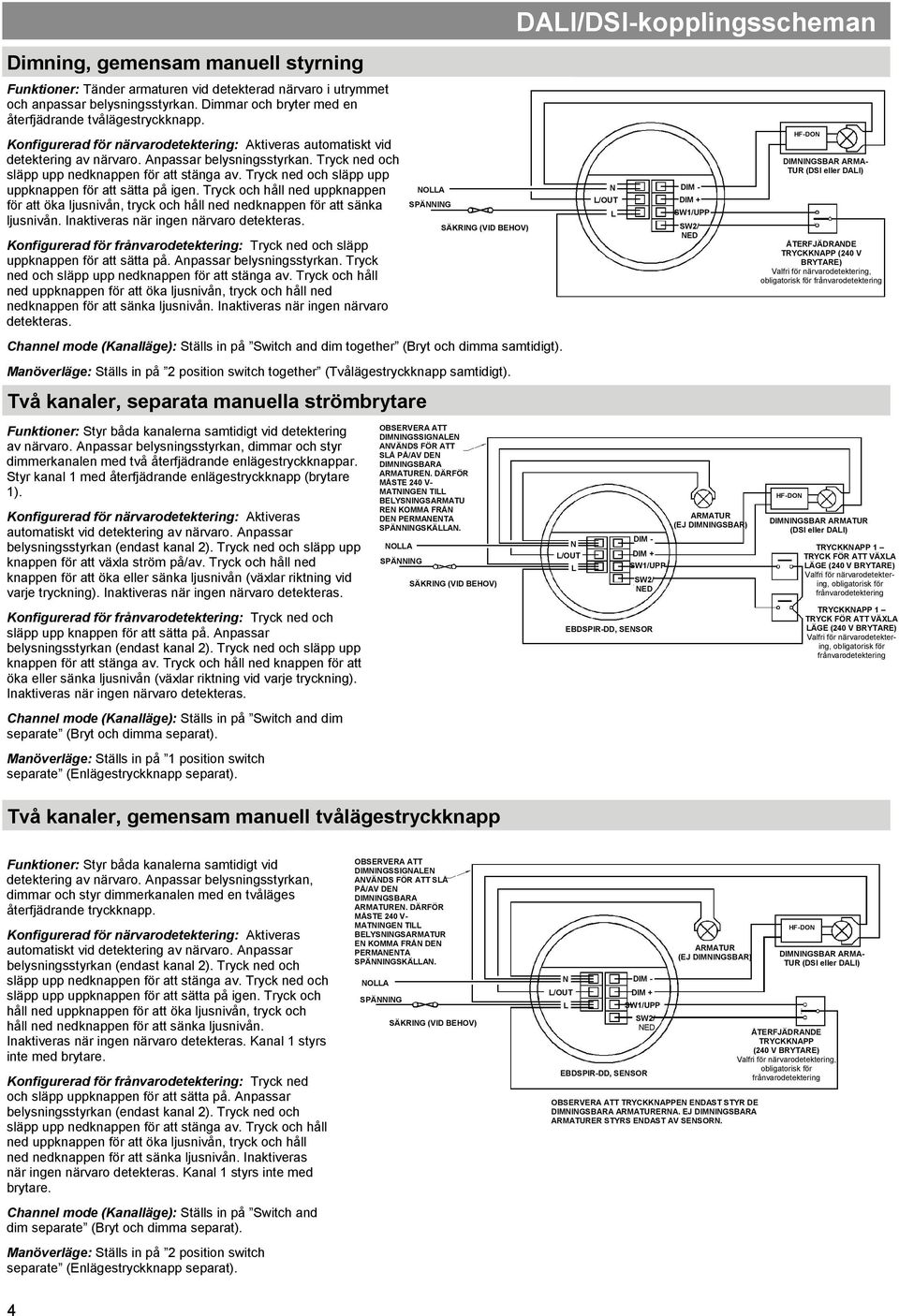

4 DALI/DSI-kopplingsscheman Dimning, gemensam manuell styrning Funktioner: Tänder armaturen vid detekterad närvaro i utrymmet och anpassar belysningsstyrkan. Dimmar och bryter med en återfjädrande tvålägestryckknapp. Konfigurerad för närvarodetektering: Aktiveras automatiskt vid detektering av närvaro. Anpassar belysningsstyrkan. Tryck ned och släpp upp nedknappen för att stänga av. Tryck ned och släpp upp uppknappen för att sätta på igen. Tryck och håll ned uppknappen för att öka ljusnivån, tryck och håll ned nedknappen för att sänka ljusnivån. Inaktiveras när ingen närvaro detekteras. Konfigurerad för frånvarodetektering: Tryck ned och släpp uppknappen för att sätta på. Anpassar belysningsstyrkan. Tryck ned och släpp upp nedknappen för att stänga av. Tryck och håll ned uppknappen för att öka ljusnivån, tryck och håll ned nedknappen för att sänka ljusnivån. Inaktiveras när ingen närvaro detekteras. NOLLA SPÄNNING SÄKRING (VID BEHOV) N L/OUT L DIM - DIM + SW1/UPP SW2/ NED HF-DON DIMNINGSBAR ARMA- TUR (DSI eller DALI) ÅTERFJÄDRANDE TRYCKKNAPP (240 V BRYTARE) Valfri för närvarodetektering, obligatorisk för frånvarodetektering Channel mode (Kanalläge): Ställs in på Switch and dim together (Bryt och dimma samtidigt). Manöverläge: Ställs in på 2 position switch together (Tvålägestryckknapp samtidigt). Två kanaler, separata manuella strömbrytare Funktioner: Styr båda kanalerna samtidigt vid detektering av närvaro. Anpassar belysningsstyrkan, dimmar och styr dimmerkanalen med två återfjädrande enlägestryckknappar. Styr kanal 1 med återfjädrande enlägestryckknapp (brytare 1). Konfigurerad för närvarodetektering: Aktiveras automatiskt vid detektering av närvaro. Anpassar belysningsstyrkan (endast kanal 2). Tryck ned och släpp upp knappen för att växla ström på/av. Tryck och håll ned knappen för att öka eller sänka ljusnivån (växlar riktning vid varje tryckning). Inaktiveras när ingen närvaro detekteras. OBSERVERA ATT DIMNINGSSIGNALEN ANVÄNDS FÖR ATT SLÅ PÅ/AV DEN DIMNINGSBARA ARMATUREN. DÄRFÖR MÅSTE 240 V- MATNINGEN TILL BELYSNINGSARMATU REN KOMMA FRÅN DEN PERMANENTA SPÄNNINGSKÄLLAN. NOLLA SPÄNNING SÄKRING (VID BEHOV) N L/OUT L DIM - DIM + SW1/UPP SW2/ NED ARMATUR (EJ DIMNINGSBAR) HF-DON DIMNINGSBAR ARMATUR (DSI eller DALI) TRYCKKNAPP 1 TRYCK FÖR ATT VÄXLA LÄGE (240 V BRYTARE) Valfri för närvarodetektering, obligatorisk för frånvarodetektering Konfigurerad för frånvarodetektering: Tryck ned och släpp upp knappen för att sätta på. Anpassar belysningsstyrkan (endast kanal 2). Tryck ned och släpp upp knappen för att stänga av. Tryck och håll ned knappen för att öka eller sänka ljusnivån (växlar riktning vid varje tryckning). Inaktiveras när ingen närvaro detekteras. EBDSPIR-DD, SENSOR TRYCKKNAPP 1 TRYCK FÖR ATT VÄXLA LÄGE (240 V BRYTARE) Valfri för närvarodetektering, obligatorisk för frånvarodetektering Channel mode (Kanalläge): Ställs in på Switch and dim separate (Bryt och dimma separat). Manöverläge: Ställs in på 1 position switch separate (Enlägestryckknapp separat). Två kanaler, gemensam manuell tvålägestryckknapp Funktioner: Styr båda kanalerna samtidigt vid detektering av närvaro. Anpassar belysningsstyrkan, dimmar och styr dimmerkanalen med en tvåläges återfjädrande tryckknapp. Konfigurerad för närvarodetektering: Aktiveras automatiskt vid detektering av närvaro. Anpassar belysningsstyrkan (endast kanal 2). Tryck ned och släpp upp nedknappen för att stänga av. Tryck ned och släpp upp uppknappen för att sätta på igen. Tryck och håll ned uppknappen för att öka ljusnivån, tryck och håll ned nedknappen för att sänka ljusnivån. Inaktiveras när ingen närvaro detekteras. Kanal 1 styrs inte med brytare. Konfigurerad för frånvarodetektering: Tryck ned och släpp uppknappen för att sätta på. Anpassar belysningsstyrkan (endast kanal 2). Tryck ned och släpp upp nedknappen för att stänga av. Tryck och håll ned uppknappen för att öka ljusnivån, tryck och håll ned nedknappen för att sänka ljusnivån. Inaktiveras när ingen närvaro detekteras. Kanal 1 styrs inte med brytare. Channel mode (Kanalläge): Ställs in på Switch and dim separate (Bryt och dimma separat). Manöverläge: Ställs in på 2 position switch separate (Enlägestryckknapp separat). OBSERVERA ATT DIMNINGSSIGNALEN ANVÄNDS FÖR ATT SLÅ PÅ/AV DEN DIMNINGSBARA ARMATUREN. DÄRFÖR MÅSTE 240 V- MATNINGEN TILL BELYSNINGSARMATUR EN KOMMA FRÅN DEN PERMANENTA SPÄNNINGSKÄLLAN. NOLLA SPÄNNING SÄKRING (VID BEHOV) N L/OUT L DIM - DIM + SW1/UPP SW2/ NED EBDSPIR-DD, SENSOR ARMATUR (EJ DIMNINGSBAR) OBSERVERA ATT TRYCKKNAPPEN ENDAST STYR DE DIMNINGSBARA ARMATURERNA. EJ DIMNINGSBARA ARMATURER STYRS ENDAST AV SENSORN. HF-DON DIMNINGSBAR ARMA- TUR (DSI eller DALI) ÅTERFJÄDRANDE TRYCKKNAPP (240 V BRYTARE) Valfri för närvarodetektering, obligatorisk för frånvarodetektering 4

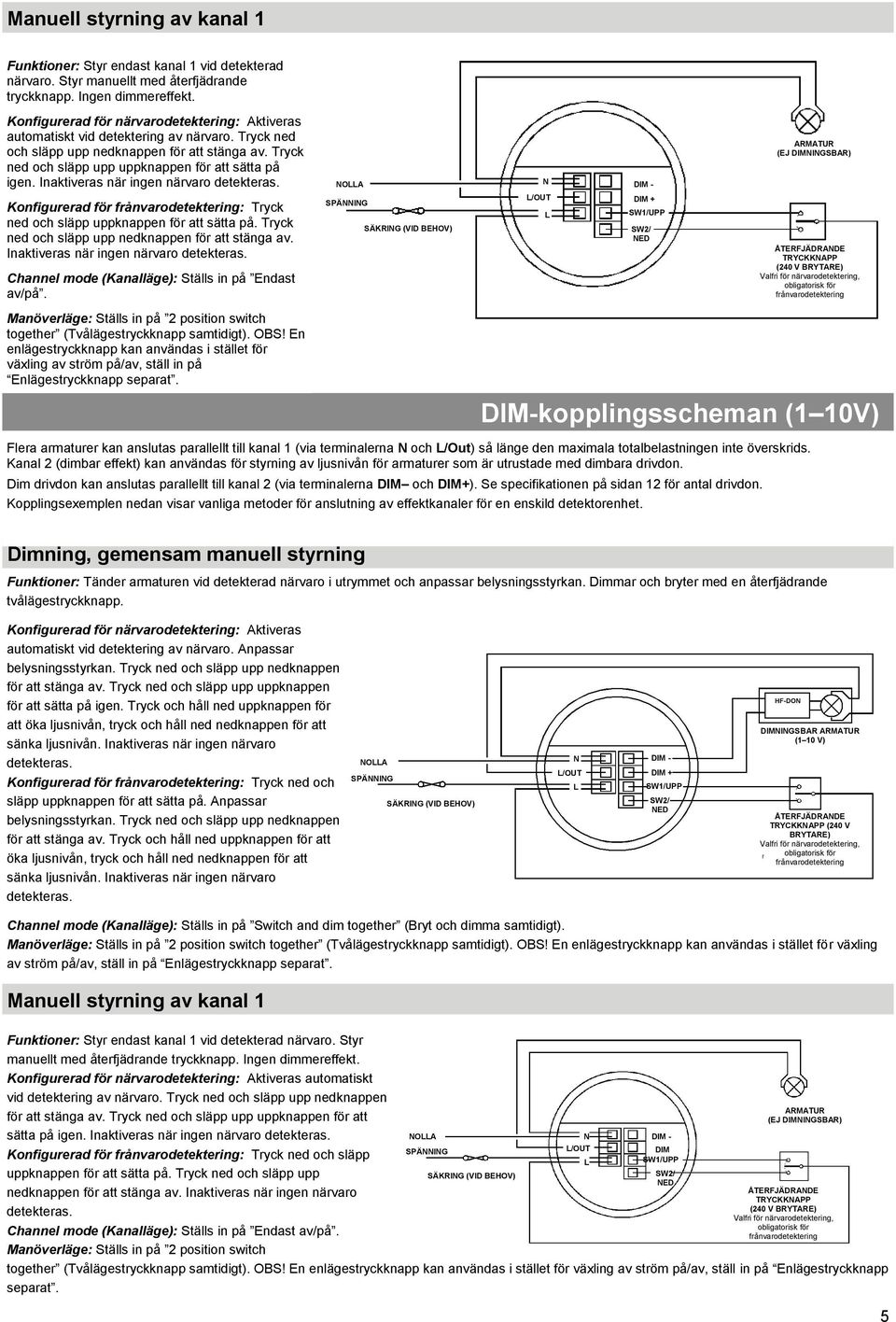

5 Manuell styrning av kanal 1 Funktioner: Styr endast kanal 1 vid detekterad närvaro. Styr manuellt med återfjädrande tryckknapp. Ingen dimmereffekt. Konfigurerad för närvarodetektering: Aktiveras automatiskt vid detektering av närvaro. Tryck ned och släpp upp nedknappen för att stänga av. Tryck ned och släpp upp uppknappen för att sätta på igen. Inaktiveras när ingen närvaro detekteras. NOLLA N DIM - ARMATUR (EJ DIMNINGSBAR) Konfigurerad för frånvarodetektering: Tryck ned och släpp uppknappen för att sätta på. Tryck ned och släpp upp nedknappen för att stänga av. Inaktiveras när ingen närvaro detekteras. Channel mode (Kanalläge): Ställs in på Endast av/på. SPÄNNING SÄKRING (VID BEHOV) L/OUT L DIM + SW1/UPP SW2/ NED ÅTERFJÄDRANDE TRYCKKNAPP (240 V BRYTARE) Valfri för närvarodetektering, obligatorisk för frånvarodetektering Manöverläge: Ställs in på 2 position switch together (Tvålägestryckknapp samtidigt). OBS! En enlägestryckknapp kan användas i stället för växling av ström på/av, ställ in på Enlägestryckknapp separat. DIM-kopplingsscheman (1 10V) Flera armaturer kan anslutas parallellt till kanal 1 (via terminalerna N och L/Out) så länge den maximala totalbelastningen inte överskrids. Kanal 2 (dimbar effekt) kan användas för styrning av ljusnivån för armaturer som är utrustade med dimbara drivdon. Dim drivdon kan anslutas parallellt till kanal 2 (via terminalerna DIM och DIM+). Se specifikationen på sidan 12 för antal drivdon. Kopplingsexemplen nedan visar vanliga metoder för anslutning av effektkanaler för en enskild detektorenhet. Dimning, gemensam manuell styrning Funktioner: Tänder armaturen vid detekterad närvaro i utrymmet och anpassar belysningsstyrkan. Dimmar och bryter med en återfjädrande tvålägestryckknapp. Konfigurerad för närvarodetektering: Aktiveras automatiskt vid detektering av närvaro. Anpassar belysningsstyrkan. Tryck ned och släpp upp nedknappen för att stänga av. Tryck ned och släpp upp uppknappen för att sätta på igen. Tryck och håll ned uppknappen för att öka ljusnivån, tryck och håll ned nedknappen för att sänka ljusnivån. Inaktiveras när ingen närvaro detekteras. Konfigurerad för frånvarodetektering: Tryck ned och släpp uppknappen för att sätta på. Anpassar belysningsstyrkan. Tryck ned och släpp upp nedknappen för att stänga av. Tryck och håll ned uppknappen för att öka ljusnivån, tryck och håll ned nedknappen för att sänka ljusnivån. Inaktiveras när ingen närvaro detekteras. NOLLA SPÄNNING SÄKRING (VID BEHOV) N L/OUT L DIM - DIM + SW1/UPP SW2/ NED HF-DON DIMNINGSBAR ARMATUR (1 10 V) ÅTERFJÄDRANDE TRYCKKNAPP (240 V BRYTARE) Valfri för närvarodetektering, obligatorisk för frånvarodetektering Channel mode (Kanalläge): Ställs in på Switch and dim together (Bryt och dimma samtidigt). Manöverläge: Ställs in på 2 position switch together (Tvålägestryckknapp samtidigt). OBS! En enlägestryckknapp kan användas i stället för växling av ström på/av, ställ in på Enlägestryckknapp separat. Manuell styrning av kanal 1 Funktioner: Styr endast kanal 1 vid detekterad närvaro. Styr manuellt med återfjädrande tryckknapp. Ingen dimmereffekt. Konfigurerad för närvarodetektering: Aktiveras automatiskt vid detektering av närvaro. Tryck ned och släpp upp nedknappen för att stänga av. Tryck ned och släpp upp uppknappen för att sätta på igen. Inaktiveras när ingen närvaro detekteras. Konfigurerad för frånvarodetektering: Tryck ned och släpp uppknappen för att sätta på. Tryck ned och släpp upp nedknappen för att stänga av. Inaktiveras när ingen närvaro detekteras. Channel mode (Kanalläge): Ställs in på Endast av/på. Manöverläge: Ställs in på 2 position switch NOLLA SPÄNNING SÄKRING (VID BEHOV) together (Tvålägestryckknapp samtidigt). OBS! En enlägestryckknapp kan användas i stället för växling av ström på/av, ställ in på Enlägestryckknapp separat. N L/OUT L DIM - DIM SW1/UPP SW2/ NED ARMATUR (EJ DIMNINGSBAR) ÅTERFJÄDRANDE TRYCKKNAPP (240 V BRYTARE) Valfri för närvarodetektering, obligatorisk för frånvarodetektering 5

6 Testprocedur vid start När strömmen till enheten sätts på aktiveras lasten omedelbart. Ställ in tidsgränsen på tio sekunder, lämna rummet eller stå helt stilla och vänta på att lasten stängs av. Kontrollera att lasten sätts på när rörelse detekteras. Enheten är nu redo för programmering. Felsökning alla produkter Vad gör jag om lasten inte aktiveras? Kontrollera att kretsens strömförsörjning är korrekt. Kontrollera att lasten fungerar genom att förbikoppla sensorn (d.v.s. koppla terminalerna L och L/ Out på Kanal1). Om detekteringsräckvidden är mindre än väntat kontrollerar du diagrammet på sida 2. En liten rotering av sensorn kan förbättra detekteringsräckvidden. Om strömförsörjningen och kablarna är korrekta kontrollerar du inställd LUX-nivå. Öka inställd LUX-nivå för att styrenheten ska kunna aktiveras vid högre ljusnivå. Vad gör jag om lasten inte stängs av? Kontrollera att området är tomt under en längre tid än inställd tidsgräns. Kontrollera att sensorn inte är i närheten av vibrerande ytor eller föremål (t.ex. ventilationsutrustning). Mikrovågssensor Enheten kan detektera rörelser genom glas, tunna avgränsningar eller väggar. Minska känsligheten. PIR-sensor Kontrollera att sensorn inte är i närheten av cirkulerande luft, värmeelement eller lampor. Inbränning Översikt Många tillverkare av lysrör kräver att lamporna drivs med maximal effekt under en viss tid för att garantera livslängden innan ljuskällan dimras (se tillverkarens datablad för mer information). Eftersom sensorerna kan dimma belysning med DALI/DSI eller 1 10V har produkterna en funktion för att inaktivera detta under en viss tidsperiod. Användning Med parametern Burn in kan du välja en tidsperiod under vilken belysningen inte tillåts avvika från maximal effekt. Enheten håller reda på tiden, även om det skulle råka bli ett strömavbrott. Du kan stänga av inbränningsfunktionen genom att välja tiden 0. Observera att när lysrören byts bör inbränningstiden nollställas. 6

7 Detekteringsdata MWS1A Detekteringsmönster väggmontering 30 m 6 m hög känslighet lägre känslighet Detekteringsmönster takmontering EBDSPIR & MWS6 hög känslighet lägre känslighet MWS3A 2,6 m 2,6 m 25 m 6 m 6 m 30 m Känslighet inställd på 80 % Detektorhuvudets position inställd på 80 Känslighet inställd på max Detektorhuvudets position inställd på 80 hög känslighet lägre känslighet hög känslighet lägre känslighet Passar för större kontor eller för klassrum Passar för korridorer 2,6 m 22 m 6 m Känslighet inställd på max Detektorhuvudets position inställd på 0 hög känslighet lägre känslighet Passar för områden med öppna planlösningar och för kontor 7

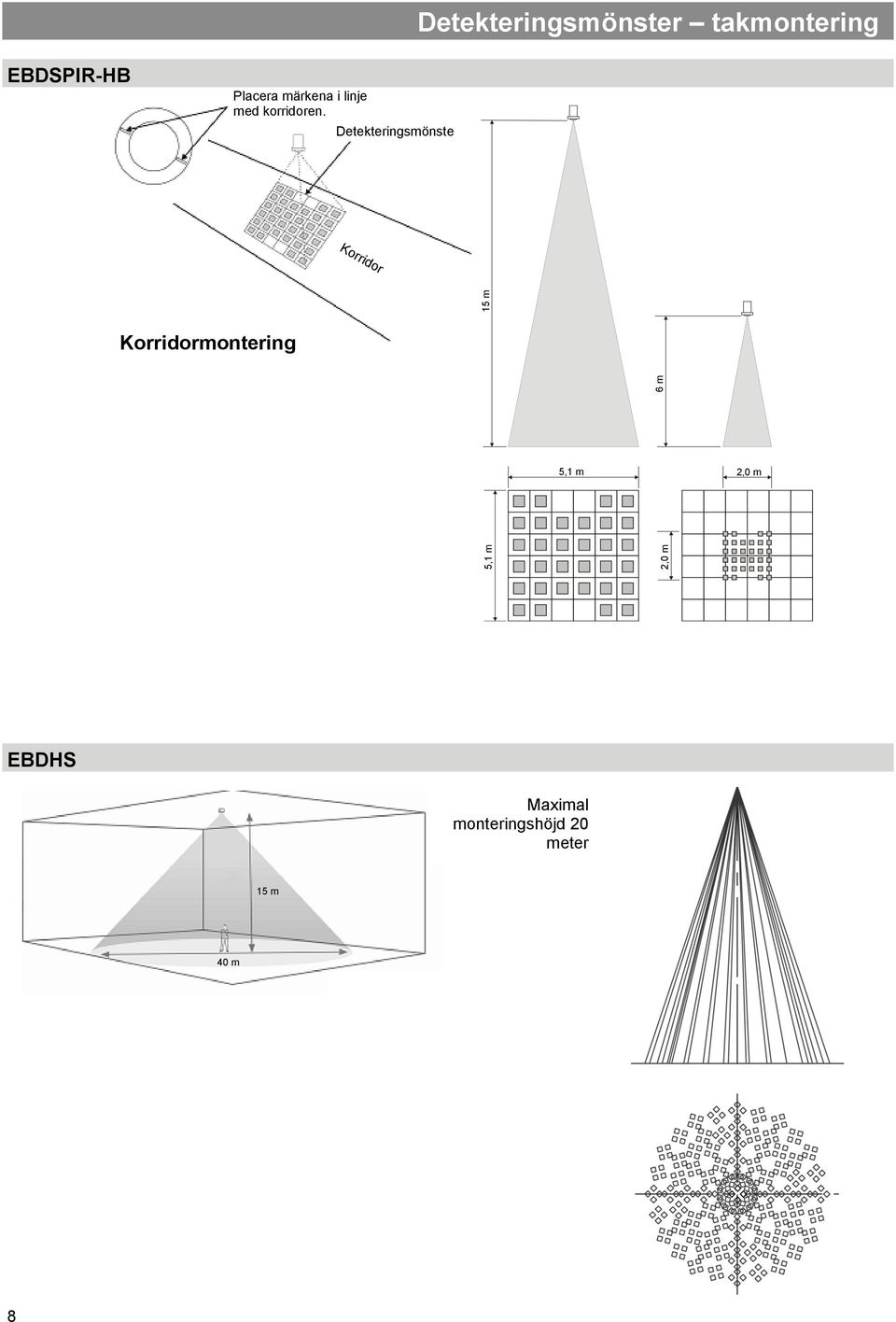

8 Korridor Detekteringsmönster takmontering EBDSPIR-HB Placera märkena i linje med korridoren. Detekteringsmönste 5,1 m 15 m 2,0 m 6 m Korridormontering 5,1 m 2,0 m EBDHS Maximal monteringshöjd 20 meter 15 m 40 m 8

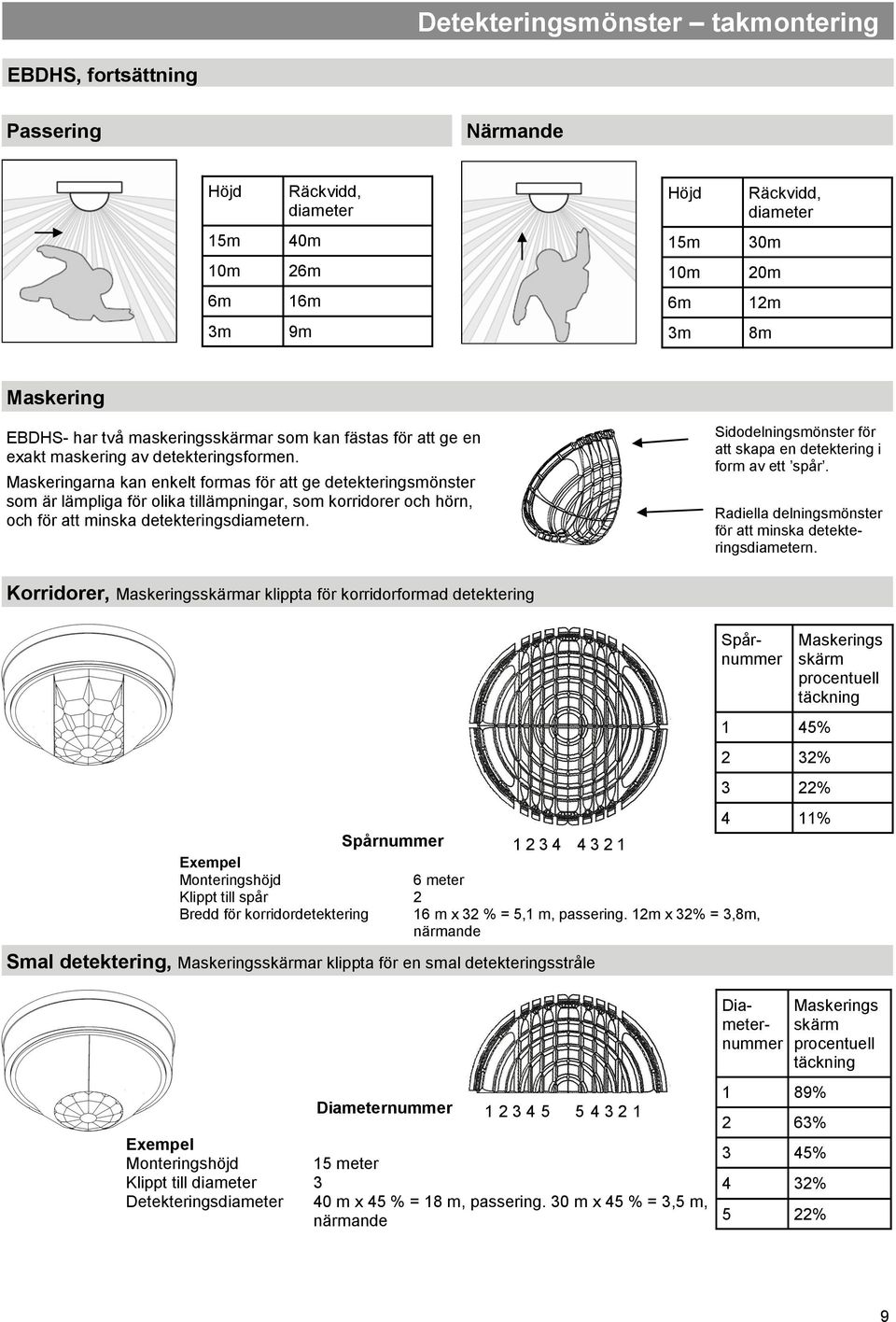

9 Detekteringsmönster takmontering EBDHS, fortsättning Passering Närmande Höjd Räckvidd, diameter Höjd Räckvidd, diameter 15m 40m 15m 30m 10m 26m 10m 20m 6m 16m 6m 12m 3m 9m 3m 8m Maskering EBDHS- har två maskeringsskärmar som kan fästas för att ge en exakt maskering av detekteringsformen. Maskeringarna kan enkelt formas för att ge detekteringsmönster som är lämpliga för olika tillämpningar, som korridorer och hörn, och för att minska detekteringsdiametern. Sidodelningsmönster för att skapa en detektering i form av ett spår. Korridorer, Maskeringsskärmar klippta för korridorformad detektering Smal detektering, Maskeringsskärmar klippta för en smal detekteringsstråle 1 45% 2 32% 3 22% 4 11% Spårnummer Exempel Monteringshöjd 6 meter Klippt till spår 2 Bredd för korridordetektering 16 m x 32 % = 5,1 m, passering. 12m x 32% = 3,8m, närmande Maskerings skärm procentuell täckning Diameternummer Exempel Monteringshöjd 15 meter Klippt till diameter 3 Detekteringsdiameter 40 m x 45 % = 18 m, passering. 30 m x 45 % = 3,5 m, närmande Radiella delningsmönster för att minska detekteringsdiametern. Spårnummer Diameternummer 1 89% 2 63% 3 45% 4 32% 5 22% Maskerings skärm procentuell täckning 9

10 Programming Guide for DIMMING Sensors Grundläggande programmering Funktionaliteten för en detektor styrs av ett antal parametrar som kan ändras eller programmeras med följande enheter: UHS5 Infraröd handenhet. Se programmeringsbara funktioner nedan. UNLCDHS Infraröd handenhet (med display). I bruksanvisningen finns fullständig information om programmeringen. För de flesta grundläggande programmeringsuppgifter kan handenheten UHS5 användas och procedurerna nedan gäller användning av denna enhet. Peka handenheten mot sensorn och skicka programmeringskommandon till enheten som visas nedan. Giltiga kommandon indikeras med en blinkande röd lampa. OBS! Övriga funktioner för UHS5 som inte visas nedan är inte tillämpliga för denna produkt. Antal nedtryckningar av Skift-tangenten Parametern amn Standard värde Grafik på UHS5- handenheten Beskrivning DD AD SHIFT 1 SHIFT 2 SHIFT 1 SHIFT 2 SHIFT 1 SHIFT 2 SHIFT 1 SHIFT 2 Knappaktivering On / Raise On (på) Raise (öka) Tänd eller öka ljusnivån. Off / Lower Off (av) Lower (sänka) Släck eller sänk ljusnivån. Walk test Off (av) On (på) Off (av) När denna är inställd på On (på) blinkar en röd lampa på sensorn när rörelse detekteras. Använd den här funktionen för att kontrollera att känsligheten har en tillräcklig nivå. Time Out (Time adjustment) Lux on level (Switch level on) 20 minuter 1, 10 och 20 minuter 5, 15 och 30 minuter 10 sekunder När detektorn är aktiverad anger detta värde hur länge ljuset är tänt efter att alla rörelser har upphört. 9 2, 5 och 7 4, 6 och 9 Inställning av Lux-nivå för att förhindra att belysningen tänds om ljuset i utrymmet är tillräckligt (justerbart mellan 1 och 9). Belysningen tänds alltid om nivå 9 väljs. Light Level 6 (600) 2 (200) 5 (500) 7 (700) Lux off level (Switch level off) 4 (400) 6 (600) 9 (999) Anger en målljusnivå som belysningssystemet ska upprätthålla, s.k. konstantljus/dagsljusstyrning. 9 (999)=inaktiverad 9 2, 5 och 7 4, 6 och 9 Inställning av Lux-nivå för släckning av belysningen om ljuset i utrymmet överstiger inställd nivå (justerbart mellan 1 och 9). Väljs nivå 9 släcks belysningen inte. Denna inställning kan användas för styrning av fönsterrad. OBS! Lux-värdet för släckning måste alltid överstiga Lux-värdet för tändning. Load Type DALI 2-DALI 7-DSI 2-DALI on Anger vilket ballaststyrprotokoll som ska användas av effektkanalen. Sensitivity 9 1, 5 och 9 3, 6 och 8 Känslighetsnivå för rörelsedetektering. 1 = låg känslighet 9 = hög känslighet Defaults D Återställer enhetens standardinställningar. Burn-in Styr hur länge effekten ska vara 100 % så att lamporna bränns in. Inbränningstiden påverkas inte av strömavbrott. Presence / Absence Presence Presence Absence (frånvaro) I närvarodetekteringsläge sätts strömmen på när rörelse detekteras och stängs av när inga rörelser längre detekteras. I frånvarodetekteringsläge stängs strömmen av när rörelser inte längre detekteras, men måste först sättas på manuellt. Frånvarodetektering är ej tillgängligt för MWS1A. Shift Använd den här knappen för att välja inställningarna i rött och blått som indikeras med lamporna Shift 1 och Shift 2 10

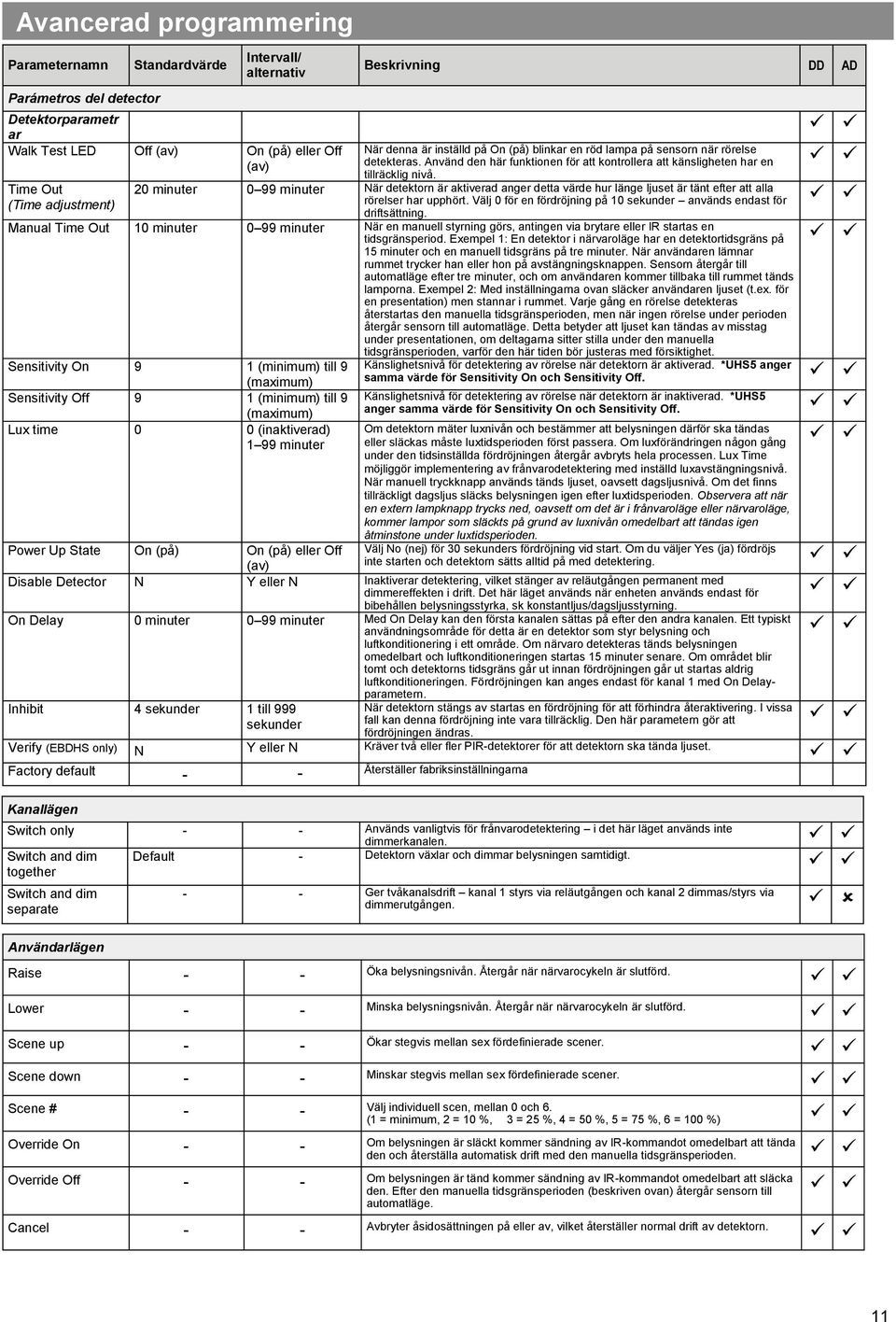

11 Avancerad programmering Parameternamn Parámetros del detector Standardvärde Intervall/ alternativ Detektorparametr ar Walk Test LED Off (av) On (på) eller Off (av) Time Out (Time adjustment) Beskrivning DD AD När denna är inställd på On (på) blinkar en röd lampa på sensorn när rörelse detekteras. Använd den här funktionen för att kontrollera att känsligheten har en tillräcklig nivå. 20 minuter 0 99 minuter När detektorn är aktiverad anger detta värde hur länge ljuset är tänt efter att alla rörelser har upphört. Välj 0 för en fördröjning på 10 sekunder används endast för driftsättning. Manual Time Out 10 minuter 0 99 minuter När en manuell styrning görs, antingen via brytare eller IR startas en tidsgränsperiod. Exempel 1: En detektor i närvaroläge har en detektortidsgräns på 15 minuter och en manuell tidsgräns på tre minuter. När användaren lämnar rummet trycker han eller hon på avstängningsknappen. Sensorn återgår till automatläge efter tre minuter, och om användaren kommer tillbaka till rummet tänds lamporna. Exempel 2: Med inställningarna ovan släcker användaren ljuset (t.ex. för en presentation) men stannar i rummet. Varje gång en rörelse detekteras återstartas den manuella tidsgränsperioden, men när ingen rörelse under perioden återgår sensorn till automatläge. Detta betyder att ljuset kan tändas av misstag under presentationen, om deltagarna sitter stilla under den manuella tidsgränsperioden, varför den här tiden bör justeras med försiktighet. Sensitivity On 9 1 (minimum) till 9 (maximum) Sensitivity Off 9 1 (minimum) till 9 (maximum) Lux time 0 0 (inaktiverad) 1 99 minuter Känslighetsnivå för detektering av rörelse när detektorn är aktiverad. *UHS5 anger samma värde för Sensitivity On och Sensitivity Off. Känslighetsnivå för detektering av rörelse när detektorn är inaktiverad. *UHS5 anger samma värde för Sensitivity On och Sensitivity Off. Om detektorn mäter luxnivån och bestämmer att belysningen därför ska tändas eller släckas måste luxtidsperioden först passera. Om luxförändringen någon gång under den tidsinställda fördröjningen återgår avbryts hela processen. Lux Time möjliggör implementering av frånvarodetektering med inställd luxavstängningsnivå. När manuell tryckknapp används tänds ljuset, oavsett dagsljusnivå. Om det finns tillräckligt dagsljus släcks belysningen igen efter luxtidsperioden. Observera att när en extern lampknapp trycks ned, oavsett om det är i frånvaroläge eller närvaroläge, kommer lampor som släckts på grund av luxnivån omedelbart att tändas igen åtminstone under luxtidsperioden. Välj No (nej) för 30 sekunders fördröjning vid start. Om du väljer Yes (ja) fördröjs inte starten och detektorn sätts alltid på med detektering. Power Up State On (på) On (på) eller Off (av) Disable Detector N Y eller N Inaktiverar detektering, vilket stänger av reläutgången permanent med dimmereffekten i drift. Det här läget används när enheten används endast för bibehållen belysningsstyrka, sk konstantljus/dagsljusstyrning. On Delay 0 minuter 0 99 minuter Med On Delay kan den första kanalen sättas på efter den andra kanalen. Ett typiskt användningsområde för detta är en detektor som styr belysning och luftkonditionering i ett område. Om närvaro detekteras tänds belysningen omedelbart och luftkonditioneringen startas 15 minuter senare. Om området blir tomt och detektorns tidsgräns går ut innan fördröjningen går ut startas aldrig luftkonditioneringen. Fördröjningen kan anges endast för kanal 1 med On Delayparametern. Inhibit 4 sekunder 1 till 999 sekunder När detektorn stängs av startas en fördröjning för att förhindra återaktivering. I vissa fall kan denna fördröjning inte vara tillräcklig. Den här parametern gör att fördröjningen ändras. Verify (EBDHS only) N Y eller N Kräver två eller fler PIR-detektorer för att detektorn ska tända ljuset. Factory default - - Återställer fabriksinställningarna Kanallägen Default - Detektorn växlar och dimmar belysningen samtidigt. Switch only - - Används vanligtvis för frånvarodetektering i det här läget används inte dimmerkanalen. Switch and dim together Switch and dim separate - - Ger tvåkanalsdrift kanal 1 styrs via reläutgången och kanal 2 dimmas/styrs via dimmerutgången. Användarlägen Raise - - Öka belysningsnivån. Återgår när närvarocykeln är slutförd. Lower - - Minska belysningsnivån. Återgår när närvarocykeln är slutförd. Scene up - - Ökar stegvis mellan sex fördefinierade scener. Scene down - - Minskar stegvis mellan sex fördefinierade scener. Scene # - - Välj individuell scen, mellan 0 och 6. (1 = minimum, 2 = 10 %, 3 = 25 %, 4 = 50 %, 5 = 75 %, 6 = 100 %) Override On - - Om belysningen är släckt kommer sändning av IR-kommandot omedelbart att tända den och återställa automatisk drift med den manuella tidsgränsperioden. Override Off - - Om belysningen är tänd kommer sändning av IR-kommandot omedelbart att släcka den. Efter den manuella tidsgränsperioden (beskriven ovan) återgår sensorn till automatläge. Cancel - - Avbryter åsidosättningen på eller av, vilket återställer normal drift av detektorn. 11

12 Parameternamn Standardvärde Intervall/ alternativ Channel 1 Switching Channe Detection Mode Presence Presence (närvaro) eller Absence (frånvaro) Lux on level (Switch level on) Lux off level (Switch level off) 9 1 till 9 För mer finjustering är en skala från 101 till 199 tillgänglig 9 1 till 9 För mer finjustering är en skala från 101 till 199 tillgänglig Avancerad programmering Beskrivning DD AD I närvaroläge kan belysningen tändas när rörelse detekteras och släckas när rörelsen upphör. I frånvaroläge kan belysningen släckas när rörelsen upphör, men den måste först tändas manuellt. Obs! Frånvaroläge är inte tillgängligt för MWS1A-IQ. Anger minimiljusnivån under vilken PIR-sensorn aktiveras, vilket gör att belysningen kan tändas av rörelse. OBS! Lux-värdet för släckning måste alltid överstiga Lux-värdet för tändning. Anger maxljusnivån över vilken PIR-sensorn inaktiveras, vilket förhindrar att belysningen kan tändas av rörelse. Kanal 2 - dimmerkanal Detection Mode Presence Presence (närvaro) eller Absence (frånvaro) Lux on level (Switch level on) Lux off level (Switch level off) Light Level (maintained illuminance) 9 1 till 9 För mer finjustering är en skala från 101 till 199 tillgänglig 9 1 till 9 För mer finjustering är en skala från 101 till 199 tillgänglig till 998 (999 inaktiverad) Load Type DALI DSI DALI DALI On Max Value 100% 0 till 100 % Maximal dimmereffekt. Min Value 0% 0 till 100 % Minsta dimmereffekt. Memorise N Yes (ja) eller No (nej) On value 99 0 till 99 Dimningsnivå vid tändning (0 99). I närvaroläge kan belysningen tändas när rörelse detekteras och släckas när rörelsen upphör. I frånvaroläge kan belysningen släckas när rörelsen upphör, men den måste först tändas manuellt. Anger minimiljusnivån under vilken PIR-sensorn aktiveras, vilket gör att belysningen kan tändas av rörelse. OBS! Lux-värdet för släckning måste alltid överstiga Lux-värdet för tändning. Anger maxljusnivån över vilken PIR-sensorn inaktiveras, vilket förhindrar att belysningen kan tändas av rörelse. Anger en målljusnivå som belysningssystemet ska upprätthålla, s.k. konstantljus/dagsljusstyrning. Anger drivdonsstyrningsprotokollet DSI. Anger drivdonsstyrningsprotokollet DALI. DALI On ger en permanent spänning till DALI-drivdon när DALI inte har implementerats korrekt i drivdonet. Maximalt antal drivdon är fem om reläet inte inaktiverats, i vilket fall det är 10. Om detta är inställt på Yes (ja) kommer den senaste manuellt inställda luxnivån att memoreras och användas som ny tändningsnivå. Off value 0 0 till 99 Dimningsnivå vid inaktivering (0 99). Om ett annat inaktiveringsvärde än noll anges kommer växling att göras mellan detta värde och helt avstängt, beroende på växlingsnivåns tändnings- och släckningsvärden. Om det t.ex. är ljust ute kommer armaturerna att vara släckta om ingen finns i rummet. Om det är mörkt ute kommer de att drivas med förinställt inaktiveringsläge. Denna funktion är endast aktiv om Min value är inställt på 99. Burn-in 0 0 (inaktiverad) Styr hur länge effekten ska vara 100 % så att lamporna bränns in. eller 1 till 999 timmar Inbränningstiden påverkas inte av strömavbrott. Fade value 10 0 till 99 När ingen längre finns i lokalen styrs denna dimmereffektnivå med nedtoningstiden, sk korridorfunktion (justerbar mellan 0 och 99). Fade mins 0 0 till 99 Det här är den tidsperiod (justerbar mellan 0 och 99 minuter) som armaturen lyser med nedtoningsvärdet innan den stängs av. Värdet 0 inaktiverar nedtoningsfunktionen. Speed On 40 Mäts i intervall på Bestämmer dimmerreaktionstiden efter slutförd inställningstid. 0,1 sekunder. Speed Set 5 Mäts i intervall på 0,1 sekunder. Set Seconds till 999 sekunder Bestämmer dimmerreaktionstiden under inställningstiden. Mäts i intervall på 0,1 sekunder. Om denna anges till 0 inaktiveras dimmerfunktionen under Set seconds nedan, vilket används om armaturerna måste värmas upp innan de kan dimmas. Bestämmer hur lång dimmerreaktionsinställningstiden ska vara när strömmen sätts på eller en inställning ändras. Detta gör att önskad belysningsnivå kan uppnås snabbt när ljusen tänds, eller vid inställning. Switch Modes 2 position switch together 2 position switch separate 1 position switch together 1 position switch separate Standard - En återfjädrande tvålägestryckknapp används för styrning av båda kanalerna samtidigt. - - En tryckknappsbrytare med centrumtröskel används för styrning av endast dimmerkanalen. - - En återfjädrande enlägestryckknapp används för styrning av båda kanalerna samtidigt. - - Två återfjädrande enlägestryckknappar styr kanalerna separat. 12

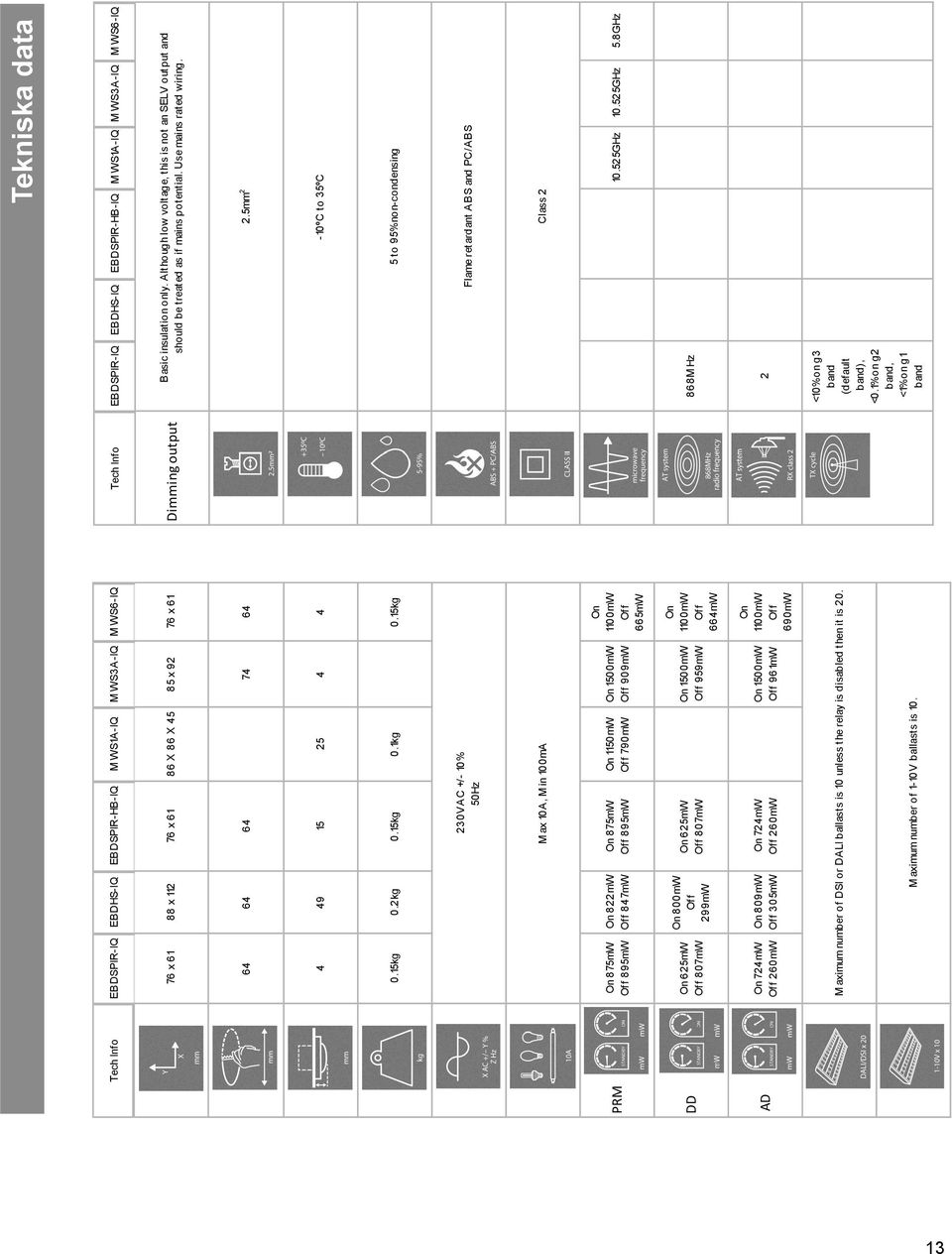

13 PRM DD AD Tech Info EBDSPIR-IQ EBDHS-IQ EBDSPIR-HB-IQ M WS1A-IQ M WS3A-IQ M WS6-IQ 76 x x x X 86 X x x kg 0.2kg 0.15kg 0.1kg 0.15kg 230VAC +/- 10% 50Hz M ax 10A, M in 100mA On 875mW Off 895mW On 822mW Off 847mW On 875mW Off 895mW On 1150mW Off 790mW On 1500mW Off 909mW On 1100mW Off 665mW On 625mW Off 807mW On 800mW Off 299mW On 625mW Off 807mW On 1500mW Off 959mW On 1100mW Off 664mW On 724mW Off 260mW On 809mW Off 305mW On 724mW Off 260mW On 1500mW Off 961mW On 1100mW Off 690mW M aximum number of DSI or DALI ballasts is 10 unless the relay is disabled then it is 20. M aximum number of 1-10V ballasts is 10. Tech Info EBDSPIR-IQ EBDHS-IQ EBDSPIR-HB-IQ M WS1A-IQ M WS3A-IQ M WS6-IQ Dimming output Basic insulation only. Although low voltage, this is not an SELV output and should be treated as if mains potential. Use mains rated wiring. 2.5mm 2-10ºC to 35ºC 5 to 95%non-condensing Flame retardant ABS and PC/ABS Class GHz GHz 5.8GHz 868M Hz 2 <10%on g3 band (default band), <0.1%on g2 band, <1%on g1 band Tekniska data 13

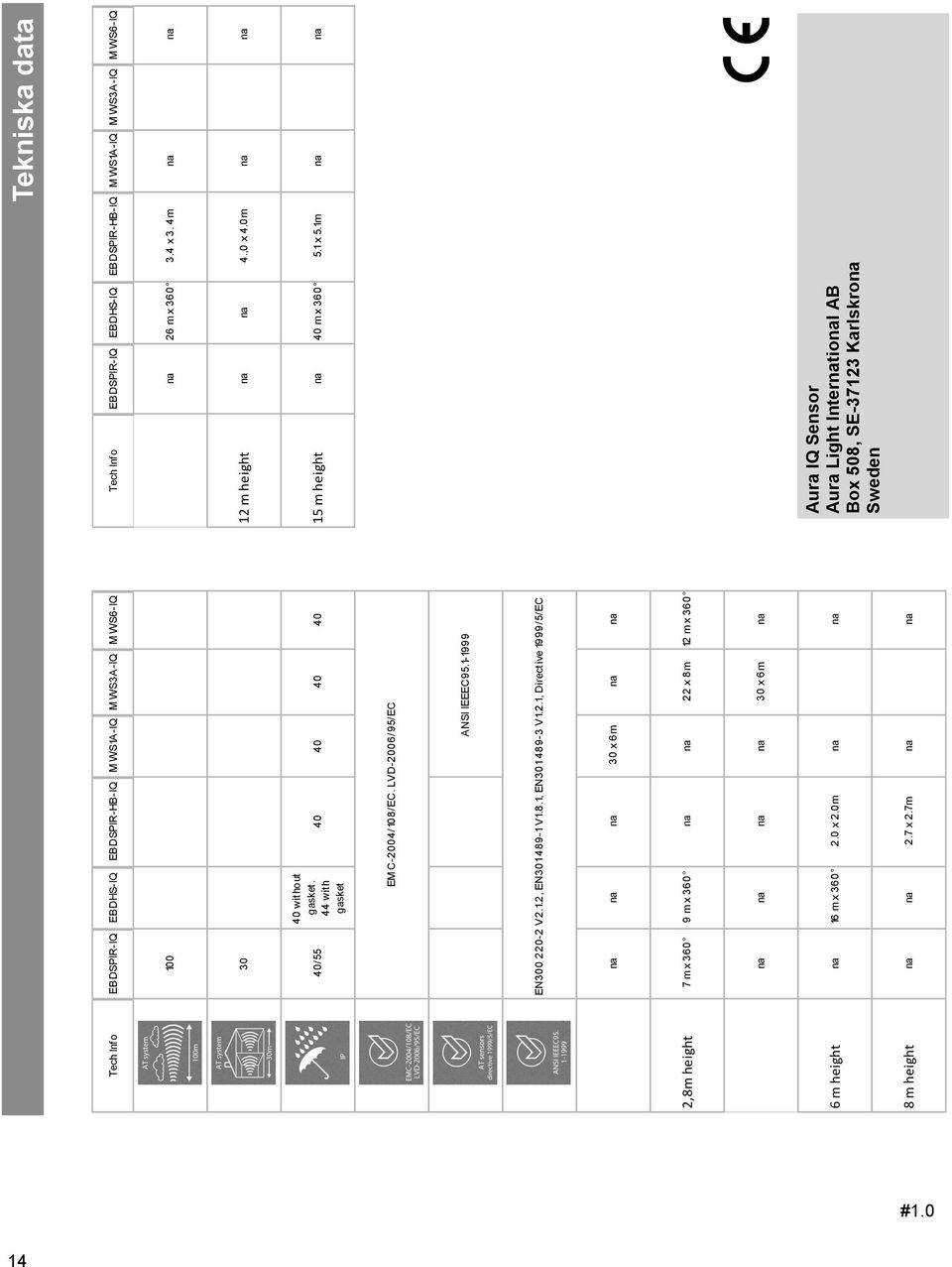

14 Tech Info EBDSPIR-IQ EBDHS-IQ EBDSPIR-HB-IQ M WS1A-IQ M WS3A-IQ M WS6-IQ /55 40 without gasket. 44 with gasket EM C-2004/108/EC. LVD-2006/95/EC ANSI IEEEC EN V2.1.2, EN V1.8.1, EN V1.2.1, Directive 1999/5/EC na na na 30 x 6m na na 2,8m height 7 m x m x 360 na na 22 x 8m 12 m x 360 na na na na 30 x 6m na 6 m height na 16 m x x 2.0m na na 8 m height na na 2.7 x 2.7m na na Tech Info EBDSPIR-IQ EBDHS-IQ EBDSPIR-HB-IQ MWS1A-IQ MWS3A-IQ MWS6-IQ na 26 m x x 3. 4m na na 12 m height na na 4.,0 x 4.0m na na 15 m height na 40 m x x 5.1m na na Aura IQ Sensor Aura Light International AB Box 508, SE Karlskrona Sweden Tekniska data #1.0 14
