1 Tovenco Collection Hösten 2013

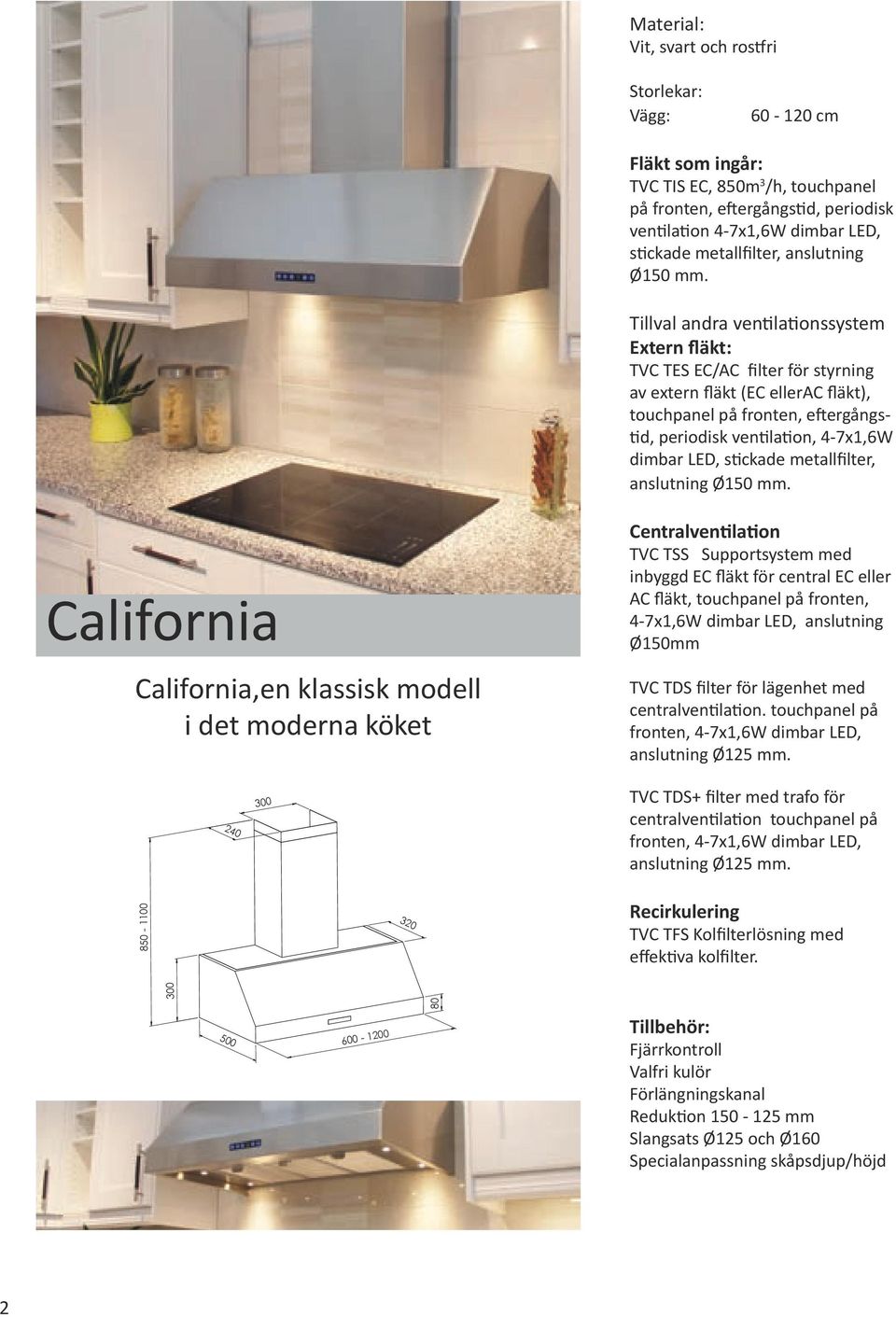

2 Material: Vit, svart och rostfri : cm Fläkt som ingår: TVC TIS EC, 850m 3 /h, touchpanel på fronten, eftergångstid, periodisk ventilation 4-7x1,6W dimbar LED, stickade metallfilter, anslutning Ø150 mm. Tillval andra ventilationssystem Extern fläkt: TVC TES EC/AC filter för styrning av extern fläkt (EC ellerac fläkt), touchpanel på fronten, eftergångstid, periodisk ventilation, 4-7x1,6W dimbar LED, stickade metallfilter, California California,en klassisk modell i det moderna köket Centralventilation TVC TSS Supportsystem med inbyggd EC fläkt för central EC eller AC fläkt, touchpanel på fronten, 4-7x1,6W dimbar LED, anslutning Ø150mm TVC TDS filter för lägenhet med centralventilation. touchpanel på fronten, 4-7x1,6W dimbar LED, TVC TDS+ filter med trafo för centralventilation touchpanel på fronten, 4-7x1,6W dimbar LED, Recirkulering TVC TFS Kolfilterlösning med effektiva kolfilter. Förlängningskanal Reduktion mm Slangsats Ø125 och Ø160 Specialanpassning skåpsdjup/höjd 2

3 Material: Vit, svart och rostfri : cm Fläkt som ingår: TVC TIS EC, 850m 3 /h, touchpanel på fronten, eftergångstid, periodisk ventilation 4-7x1,6W dimbar LED, stickade metallfilter, anslutning Ø150 mm. Tillval andra ventilationssystem Extern fläkt: TVC TES EC/AC filter för styrning av extern fläkt (EC ellerac fläkt), touchpanel på fronten, eftergångstid, periodisk ventilation, 4-7x1,6W dimbar LED, stickade metallfilter, Malibu Malibu, designkåpa för integrering Centralventilation TVC TSS Supportsystem med inbyggd EC fläkt för central EC eller AC fläkt, touchpanel på fronten, 4-7x1,6W dimbar LED, anslutning Ø150mm TVC TDS filter för lägenhet med centralventilation. touchpanel på fronten, 4-7x1,6W dimbar LED, TVC TDS+ filter med trafo för centralventilation touchpanel på fronten, 4-7x1,6W dimbar LED, Recirkulering TVC TFS Kolfilterlösning med effektiva kolfilter. Förlängningskanal Reduktion mm Slangsats Ø125 och Ø160 Specialanpassning skåpsdjup/höjd 3

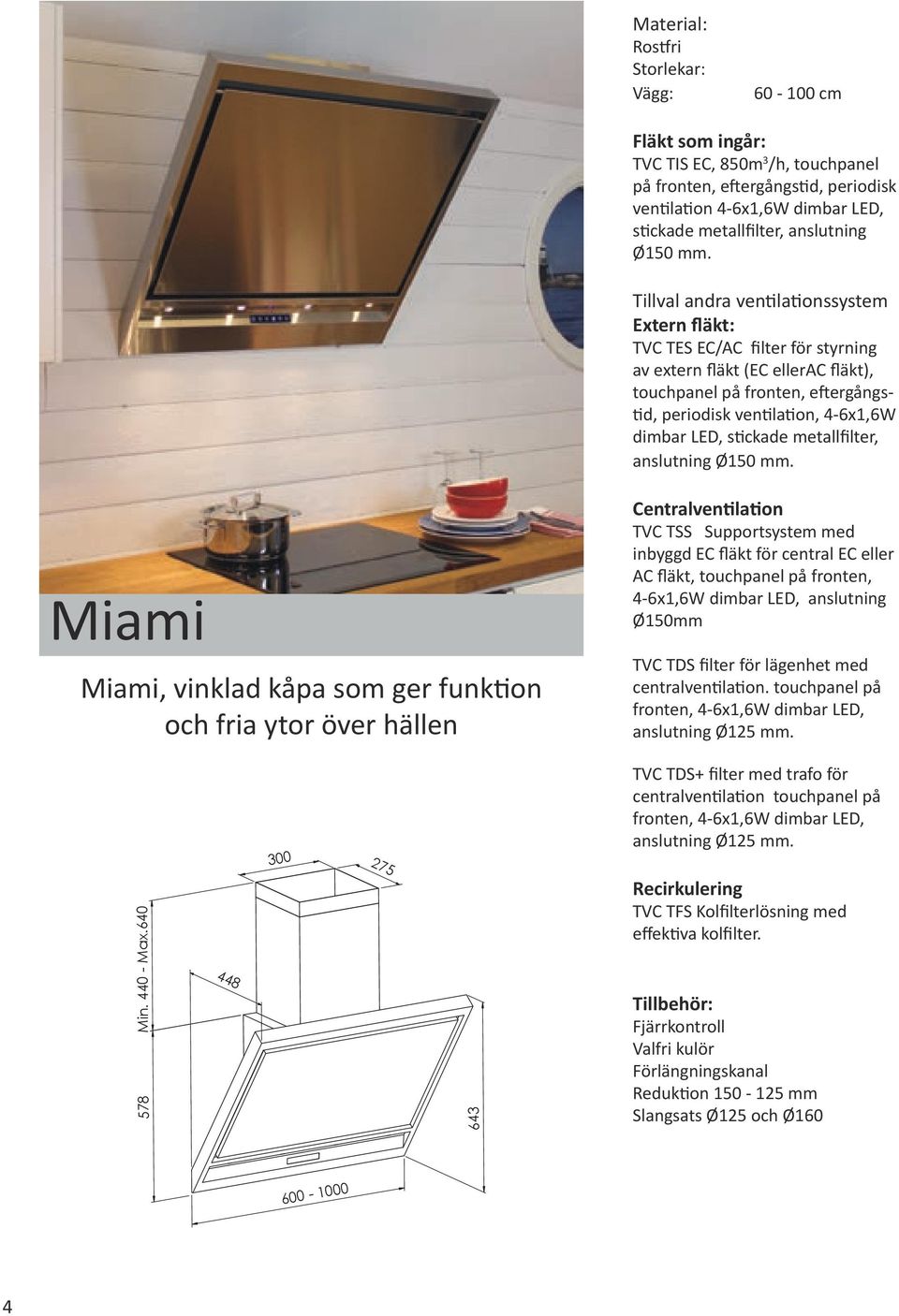

4 Material: Rostfri : cm Fläkt som ingår: TVC TIS EC, 850m 3 /h, touchpanel på fronten, eftergångstid, periodisk ventilation 4-6x1,6W dimbar LED, stickade metallfilter, anslutning Ø150 mm. Tillval andra ventilationssystem Extern fläkt: TVC TES EC/AC filter för styrning av extern fläkt (EC ellerac fläkt), touchpanel på fronten, eftergångstid, periodisk ventilation, 4-6x1,6W dimbar LED, stickade metallfilter, Miami Miami, vinklad kåpa som ger funktion och fria ytor över hällen Centralventilation TVC TSS Supportsystem med inbyggd EC fläkt för central EC eller AC fläkt, touchpanel på fronten, 4-6x1,6W dimbar LED, anslutning Ø150mm TVC TDS filter för lägenhet med centralventilation. touchpanel på fronten, 4-6x1,6W dimbar LED, TVC TDS+ filter med trafo för centralventilation touchpanel på fronten, 4-6x1,6W dimbar LED, Recirkulering TVC TFS Kolfilterlösning med effektiva kolfilter. Förlängningskanal Reduktion mm Slangsats Ø125 och Ø160 4

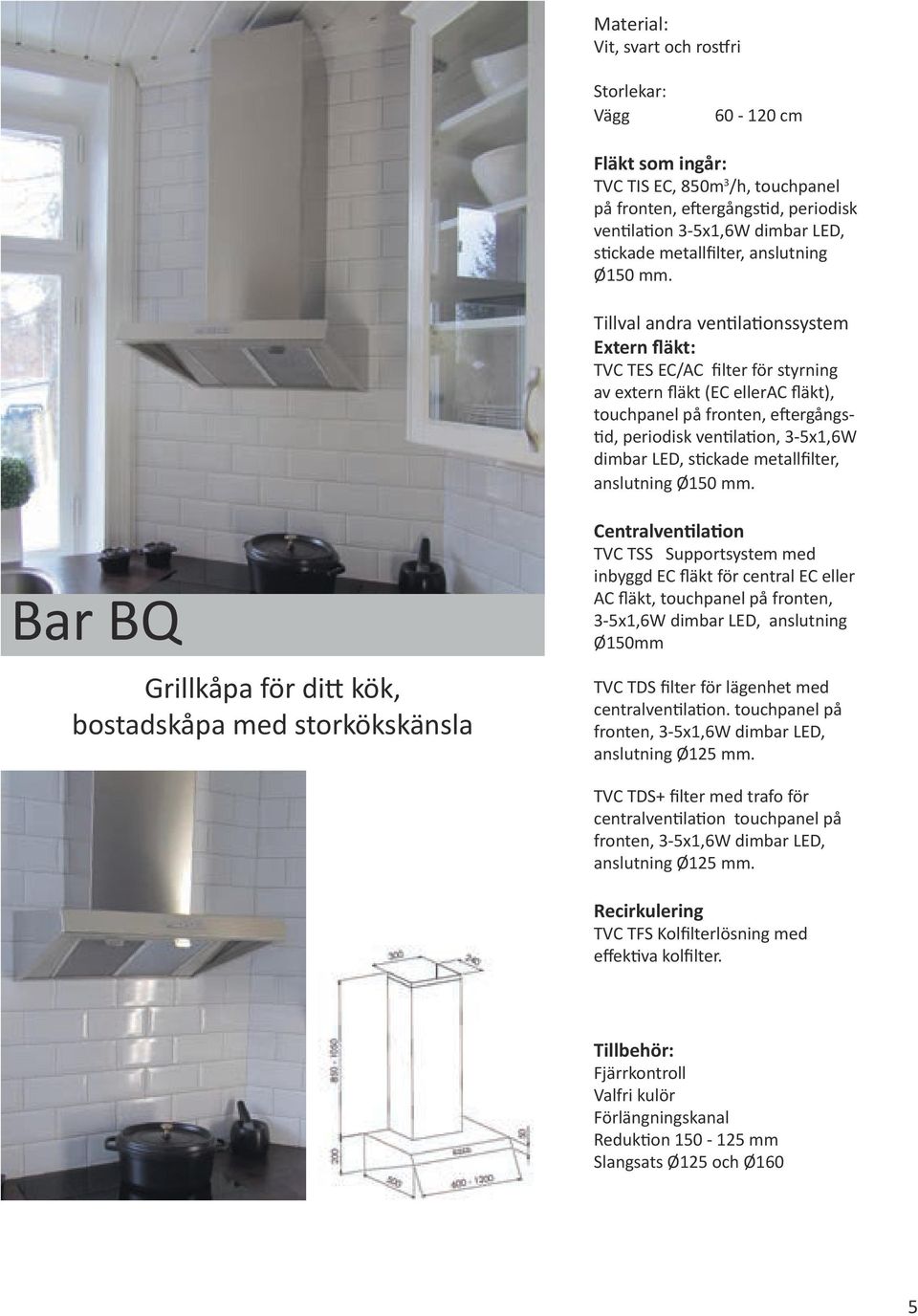

5 Material: Vit, svart och rostfri cm Fläkt som ingår: TVC TIS EC, 850m 3 /h, touchpanel på fronten, eftergångstid, periodisk ventilation 3-5x1,6W dimbar LED, stickade metallfilter, anslutning Ø150 mm. Tillval andra ventilationssystem Extern fläkt: TVC TES EC/AC filter för styrning av extern fläkt (EC ellerac fläkt), touchpanel på fronten, eftergångstid, periodisk ventilation, 3-5x1,6W dimbar LED, stickade metallfilter, Bar BQ Grillkåpa för ditt kök, bostadskåpa med storkökskänsla Centralventilation TVC TSS Supportsystem med inbyggd EC fläkt för central EC eller AC fläkt, touchpanel på fronten, 3-5x1,6W dimbar LED, anslutning Ø150mm TVC TDS filter för lägenhet med centralventilation. touchpanel på fronten, 3-5x1,6W dimbar LED, TVC TDS+ filter med trafo för centralventilation touchpanel på fronten, 3-5x1,6W dimbar LED, Recirkulering TVC TFS Kolfilterlösning med effektiva kolfilter. Förlängningskanal Reduktion mm Slangsats Ø125 och Ø160 5

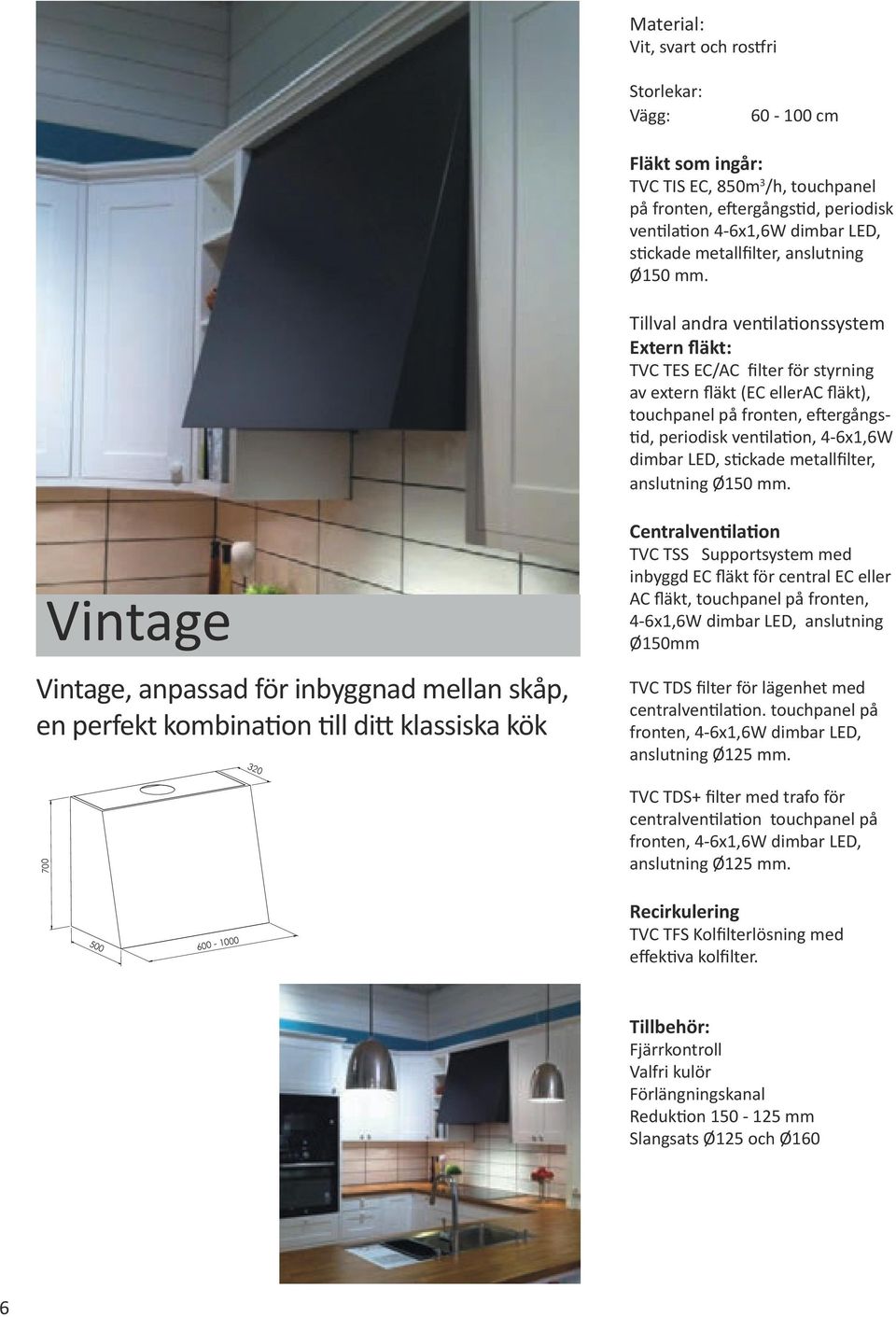

6 Material: Vit, svart och rostfri : cm Fläkt som ingår: TVC TIS EC, 850m 3 /h, touchpanel på fronten, eftergångstid, periodisk ventilation 4-6x1,6W dimbar LED, stickade metallfilter, anslutning Ø150 mm. Tillval andra ventilationssystem Extern fläkt: TVC TES EC/AC filter för styrning av extern fläkt (EC ellerac fläkt), touchpanel på fronten, eftergångstid, periodisk ventilation, 4-6x1,6W dimbar LED, stickade metallfilter, Vintage Vintage, anpassad för inbyggnad mellan skåp, en perfekt kombination till ditt klassiska kök Centralventilation TVC TSS Supportsystem med inbyggd EC fläkt för central EC eller AC fläkt, touchpanel på fronten, 4-6x1,6W dimbar LED, anslutning Ø150mm TVC TDS filter för lägenhet med centralventilation. touchpanel på fronten, 4-6x1,6W dimbar LED, TVC TDS+ filter med trafo för centralventilation touchpanel på fronten, 4-6x1,6W dimbar LED, Recirkulering TVC TFS Kolfilterlösning med effektiva kolfilter. Förlängningskanal Reduktion mm Slangsats Ø125 och Ø160 6

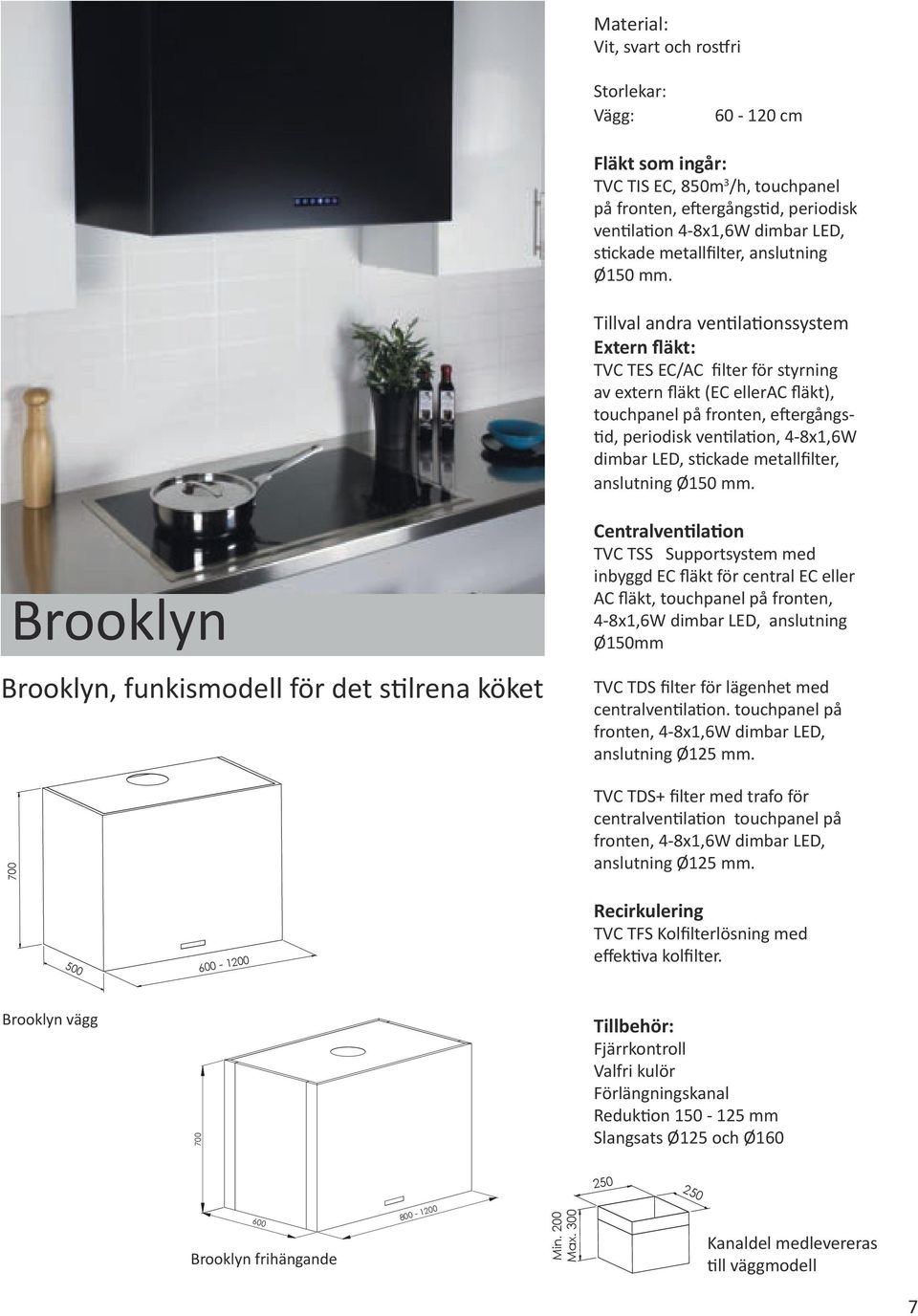

7 Material: Vit, svart och rostfri : cm Fläkt som ingår: TVC TIS EC, 850m 3 /h, touchpanel på fronten, eftergångstid, periodisk ventilation 4-8x1,6W dimbar LED, stickade metallfilter, anslutning Ø150 mm. Tillval andra ventilationssystem Extern fläkt: TVC TES EC/AC filter för styrning av extern fläkt (EC ellerac fläkt), touchpanel på fronten, eftergångstid, periodisk ventilation, 4-8x1,6W dimbar LED, stickade metallfilter, Brooklyn Brooklyn, funkismodell för det stilrena köket Centralventilation TVC TSS Supportsystem med inbyggd EC fläkt för central EC eller AC fläkt, touchpanel på fronten, 4-8x1,6W dimbar LED, anslutning Ø150mm TVC TDS filter för lägenhet med centralventilation. touchpanel på fronten, 4-8x1,6W dimbar LED, TVC TDS+ filter med trafo för centralventilation touchpanel på fronten, 4-8x1,6W dimbar LED, Recirkulering TVC TFS Kolfilterlösning med effektiva kolfilter. Brooklyn vägg Förlängningskanal Reduktion mm Slangsats Ø125 och Ø160 Brooklyn frihängande Kanaldel medlevereras till väggmodell 7

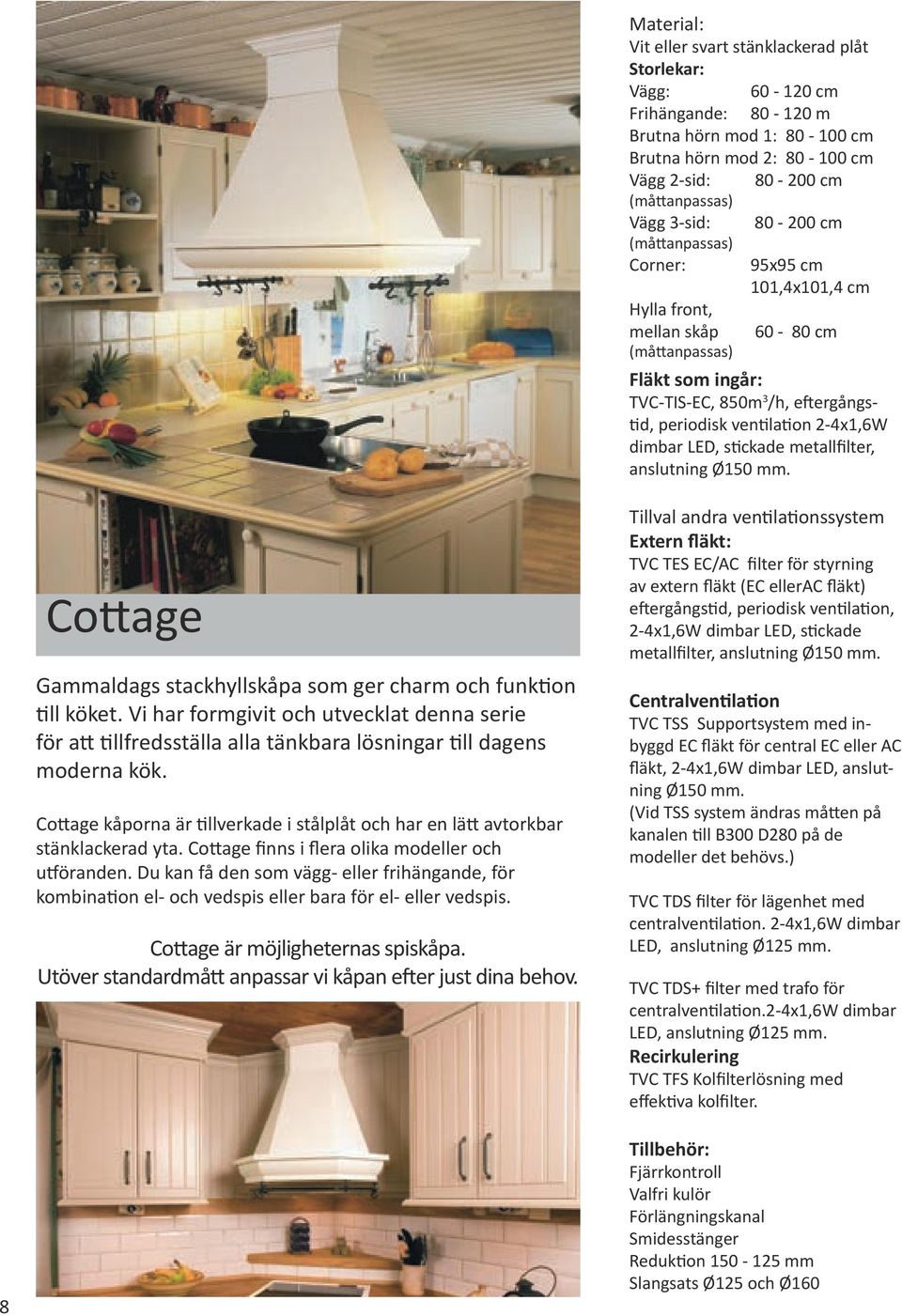

8 Material: Vit eller svart stänklackerad plåt : cm Frihängande: m Brutna hörn mod 1: cm Brutna hörn mod 2: cm 2-sid: cm (måttanpassas) 3-sid: (måttanpassas) Corner: Hylla front, mellan skåp (måttanpassas) cm 95x95 cm 101,4x101,4 cm cm Fläkt som ingår: TVC-TIS-EC, 850m 3 /h, eftergångstid, periodisk ventilation 2-4x1,6W dimbar LED, stickade metallfilter, Cottage Gammaldags stackhyllskåpa som ger charm och funktion till köket. Vi har formgivit och utvecklat denna serie för att tillfredsställa alla tänkbara lösningar till dagens moderna kök. Cottage kåporna är tillverkade i stålplåt och har en lätt avtorkbar stänklackerad yta. Cottage finns i flera olika modeller och utföranden. Du kan få den som vägg- eller frihängande, för kombination el- och vedspis eller bara för el- eller vedspis. Cottage är möjligheternas spiskåpa. Utöver standardmått anpassar vi kåpan efter just dina behov. Tillval andra ventilationssystem Extern fläkt: TVC TES EC/AC filter för styrning av extern fläkt (EC ellerac fläkt) eftergångstid, periodisk ventilation, 2-4x1,6W dimbar LED, stickade metallfilter, Centralventilation TVC TSS Supportsystem med inbyggd EC fläkt för central EC eller AC fläkt, 2-4x1,6W dimbar LED, anslutning Ø150 mm. (Vid TSS system ändras måtten på kanalen till B300 D280 på de modeller det behövs.) TVC TDS filter för lägenhet med centralventilation. 2-4x1,6W dimbar LED, TVC TDS+ filter med trafo för centralventilation.2-4x1,6w dimbar LED, Recirkulering TVC TFS Kolfilterlösning med effektiva kolfilter. 8 Förlängningskanal Smidesstänger Reduktion mm Slangsats Ø125 och Ø160

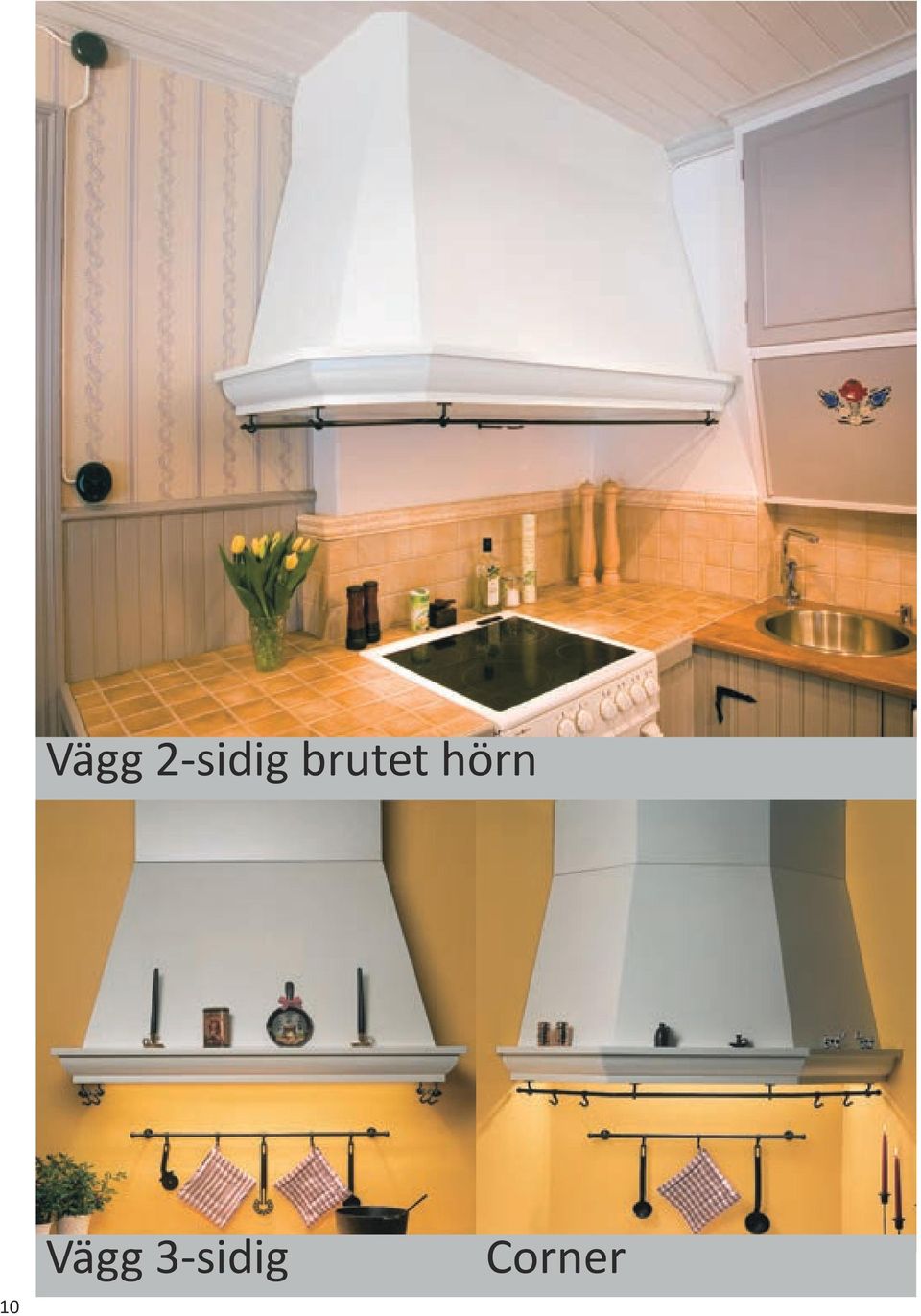

9 Brutna hörn mod 1 Brutna hörn mod 2 2-sidig 9

10 2-sidig brutet hörn 10 3-sidig Corner

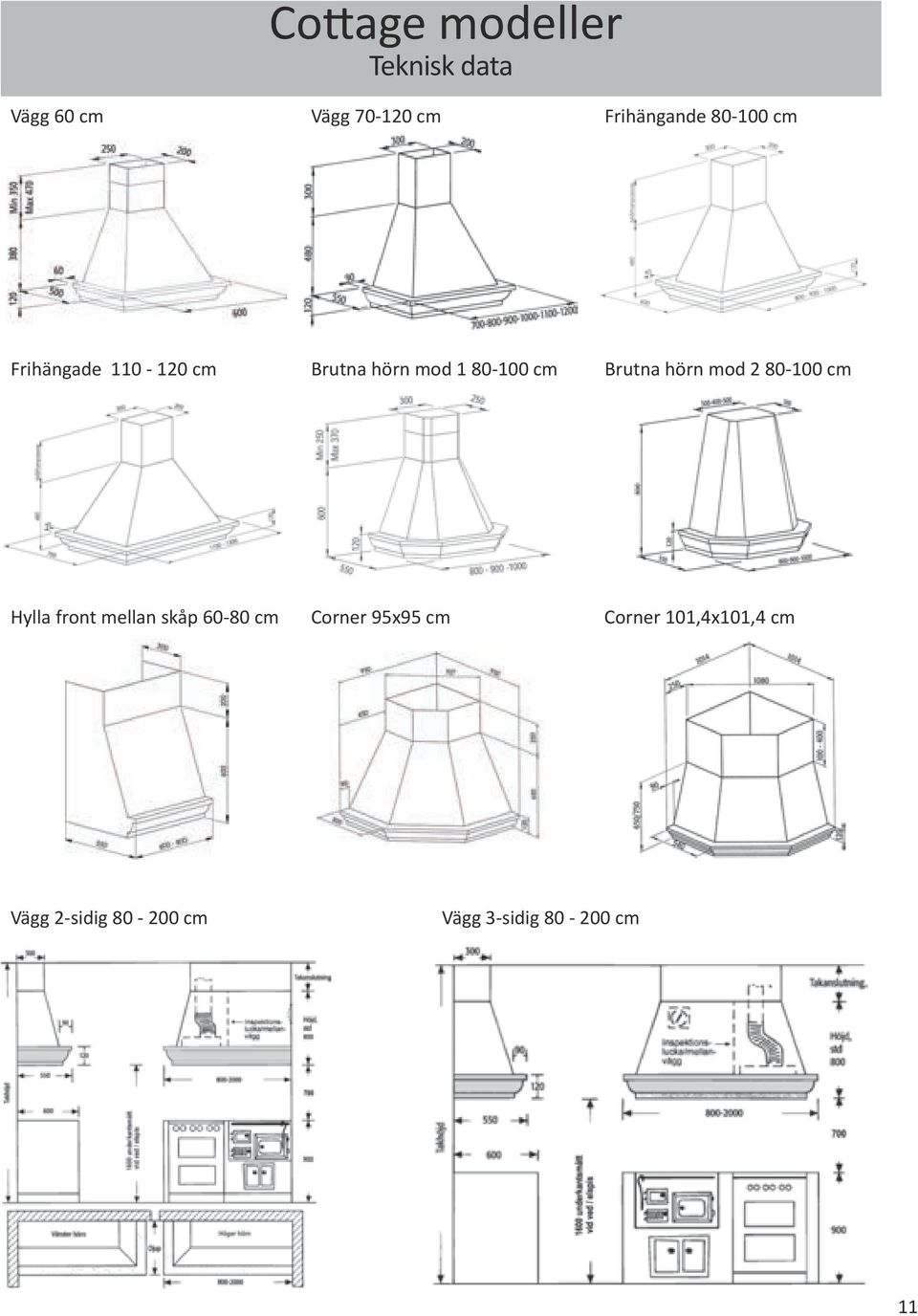

11 Cottage modeller Teknisk data 60 cm cm Frihängande cm Frihängade cm Brutna hörn mod cm Brutna hörn mod cm Hylla front mellan skåp cm Corner 95x95 cm Corner 101,4x101,4 cm 2-sidig cm 3-sidig cm 11

12 Material: Vit, svart och rostfri : Frihängande: cm cm Fläkt som ingår: TVC TIS EC, 850m 3 /h, touchpanel på fronten, eftergångstid, periodisk ventilation 2-8x1,6W dimbar LED, stickade metallfilter, anslutning Ø150 mm. Tillval andra ventilationssystem Extern fläkt: TVC TES EC/AC filter för styrning av extern fläkt (EC ellerac fläkt), touchpanel på fronten, eftergångstid, periodisk ventilation, 2-8x1,6W dimbar LED, stickade metallfilter, Arome Dekorativ spiskåpa med brutna hörn Centralventilation TVC TSS Supportsystem med inbyggd EC fläkt för central EC eller AC fläkt, touchpanel på fronten, 2-8x1,6W dimbar LED, anslutning Ø150mm (Vid TSS system ändras måtten på kanalen till B300 D280 på de modeller det behövs.) TVC TDS filter för lägenhet med centralventilation. touchpanel på fronten, 2-8x1,6W dimbarled, anslutning Ø125 mm. TVC TDS+ filter med trafo för centralventilation touchpanel på fronten, 2-8x1,6W dimbar LED, Recirkulering TVC TFS Kolfilterlösning med effektiva kolfilter. Arome vägg 12 Arome frihängande Förlängningskanal Reduktion mm Slangsats Ø125 och Ø160

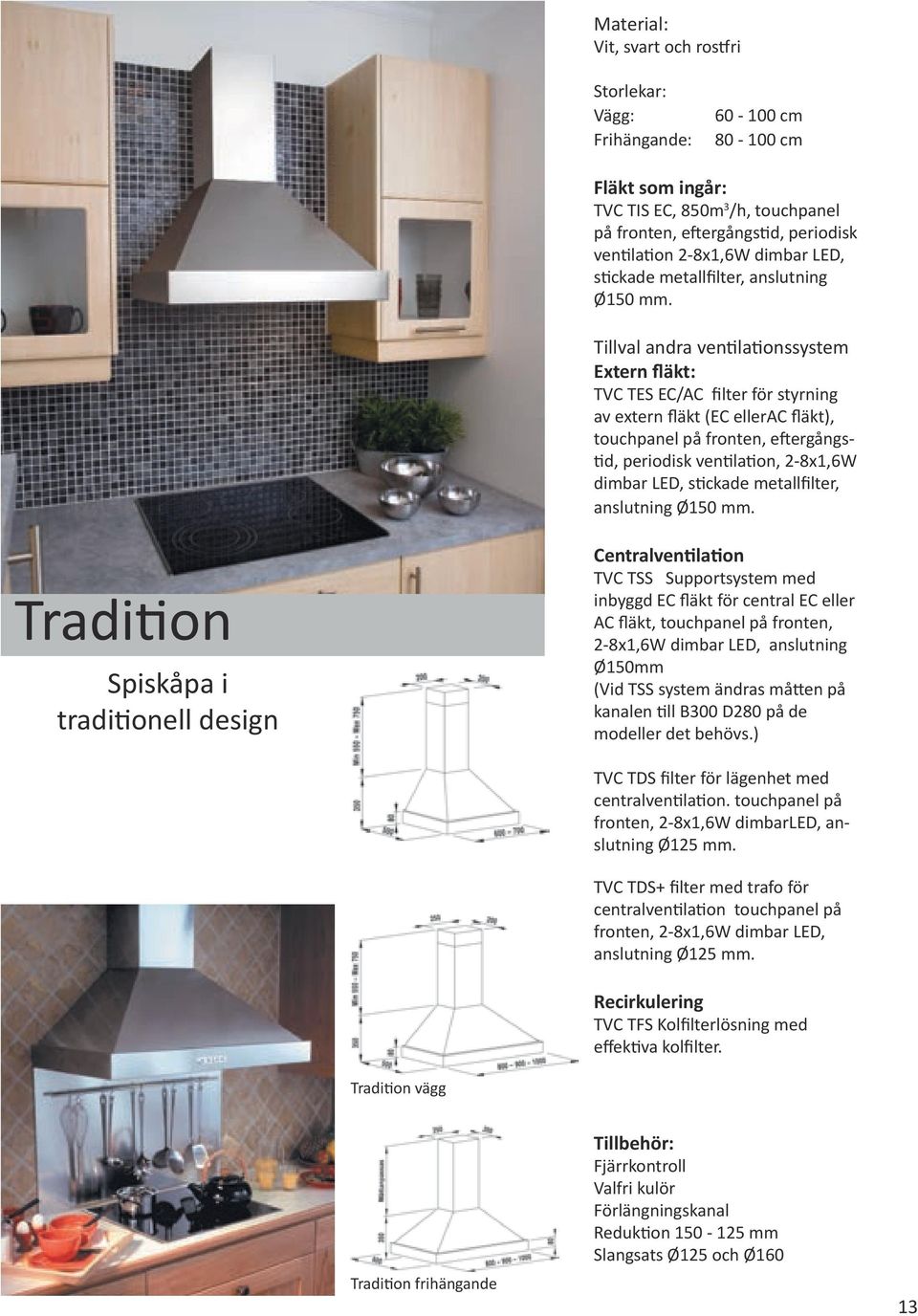

13 Material: Vit, svart och rostfri : Frihängande: cm cm Fläkt som ingår: TVC TIS EC, 850m 3 /h, touchpanel på fronten, eftergångstid, periodisk ventilation 2-8x1,6W dimbar LED, stickade metallfilter, anslutning Ø150 mm. Tillval andra ventilationssystem Extern fläkt: TVC TES EC/AC filter för styrning av extern fläkt (EC ellerac fläkt), touchpanel på fronten, eftergångstid, periodisk ventilation, 2-8x1,6W dimbar LED, stickade metallfilter, Tradition Spiskåpa i traditionell design Centralventilation TVC TSS Supportsystem med inbyggd EC fläkt för central EC eller AC fläkt, touchpanel på fronten, 2-8x1,6W dimbar LED, anslutning Ø150mm (Vid TSS system ändras måtten på kanalen till B300 D280 på de modeller det behövs.) TVC TDS filter för lägenhet med centralventilation. touchpanel på fronten, 2-8x1,6W dimbarled, anslutning Ø125 mm. TVC TDS+ filter med trafo för centralventilation touchpanel på fronten, 2-8x1,6W dimbar LED, Recirkulering TVC TFS Kolfilterlösning med effektiva kolfilter. Tradition vägg Tradition frihängande Förlängningskanal Reduktion mm Slangsats Ø125 och Ø160 13

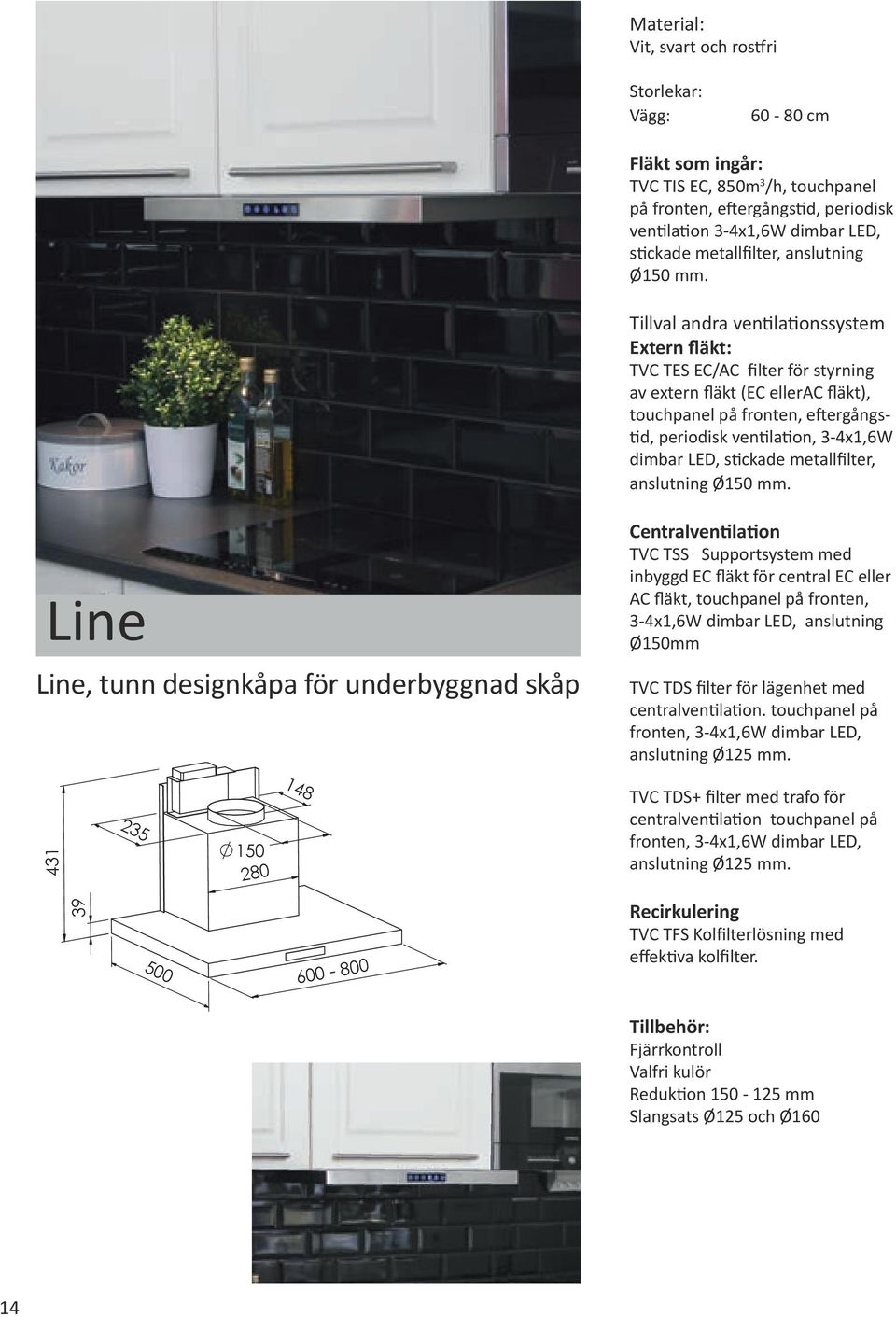

14 Material: Vit, svart och rostfri : cm Fläkt som ingår: TVC TIS EC, 850m 3 /h, touchpanel på fronten, eftergångstid, periodisk ventilation 3-4x1,6W dimbar LED, stickade metallfilter, anslutning Ø150 mm. Tillval andra ventilationssystem Extern fläkt: TVC TES EC/AC filter för styrning av extern fläkt (EC ellerac fläkt), touchpanel på fronten, eftergångstid, periodisk ventilation, 3-4x1,6W dimbar LED, stickade metallfilter, Line Line, tunn designkåpa för underbyggnad skåp Centralventilation TVC TSS Supportsystem med inbyggd EC fläkt för central EC eller AC fläkt, touchpanel på fronten, 3-4x1,6W dimbar LED, anslutning Ø150mm TVC TDS filter för lägenhet med centralventilation. touchpanel på fronten, 3-4x1,6W dimbar LED, TVC TDS+ filter med trafo för centralventilation touchpanel på fronten, 3-4x1,6W dimbar LED, Recirkulering TVC TFS Kolfilterlösning med effektiva kolfilter. Reduktion mm Slangsats Ø125 och Ø160 14

15 Material: Vit, svart och rostfri Modell 1: Modell 2: cm cm Fläkt som ingår: TVC TIS EC, 850m 3 /h, touchpanel på fronten, eftergångstid, periodisk ventilation 2-8x1,6W dimbar LED, stickade metallfilter, anslutning Ø150 mm. Tillval andra ventilationssystem Extern fläkt: TVC TES EC/AC filter för styrning av extern fläkt (EC ellerac fläkt), touchpanel på fronten, eftergångstid, periodisk ventilation, 2-8x1,6W dimbar LED, stickade metallfilter, Picante Spiskåpan för dig som vill behålla kryddhyllan eller en del av skåpet över spisen Picante modell 1 och 2 finns som väggmodell och är anpassad efter 30 cm skåpdjup. I bredderna 60 och 70 cm kan den även fås för 28 cm skåpdjup. Centralventilation TVC TSS Supportsystem med inbyggd EC fläkt för central EC eller AC fläkt, touchpanel på fronten, 2-8x1,6W dimbar LED, anslutning Ø150mm TVC TDS filter för lägenhet med centralventilation. touchpanel på fronten, 2-8x1,6W dimbar LED, TVC TDS+ filter med trafo för centralventilation touchpanel på fronten, 2-8x1,6W dimbar LED, Recirkulering TVC TFS Kolfilterlösning med effektiva kolfilter. Picante modell 1 Picante modell 2 Passbit för djupare skåp Reduktion mm Slangsats Ø125 och Ø160 15

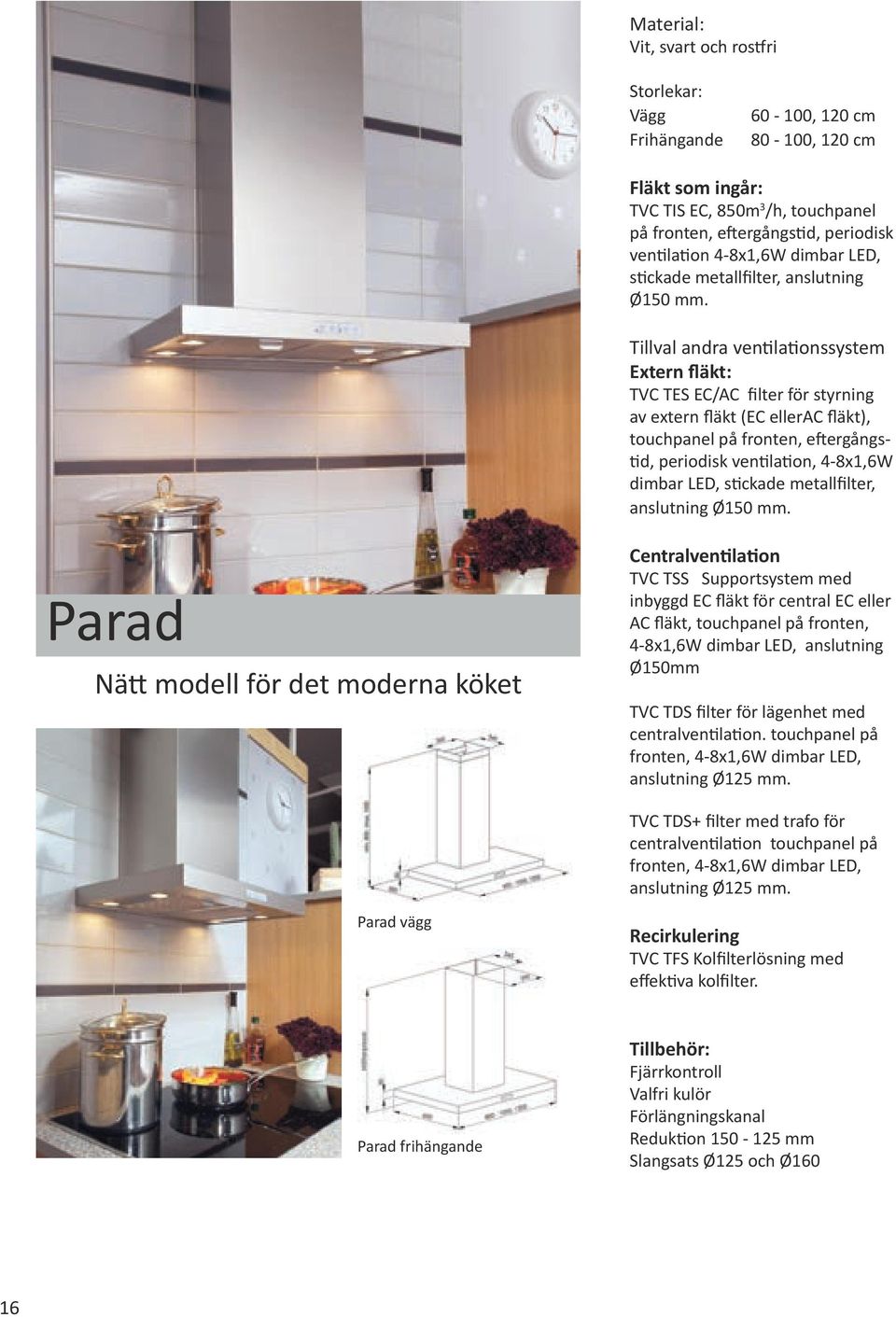

16 Material: Vit, svart och rostfri Frihängande , 120 cm , 120 cm Fläkt som ingår: TVC TIS EC, 850m 3 /h, touchpanel på fronten, eftergångstid, periodisk ventilation 4-8x1,6W dimbar LED, stickade metallfilter, anslutning Ø150 mm. Tillval andra ventilationssystem Extern fläkt: TVC TES EC/AC filter för styrning av extern fläkt (EC ellerac fläkt), touchpanel på fronten, eftergångstid, periodisk ventilation, 4-8x1,6W dimbar LED, stickade metallfilter, Parad Nätt modell för det moderna köket Centralventilation TVC TSS Supportsystem med inbyggd EC fläkt för central EC eller AC fläkt, touchpanel på fronten, 4-8x1,6W dimbar LED, anslutning Ø150mm TVC TDS filter för lägenhet med centralventilation. touchpanel på fronten, 4-8x1,6W dimbar LED, TVC TDS+ filter med trafo för centralventilation touchpanel på fronten, 4-8x1,6W dimbar LED, Parad vägg Recirkulering TVC TFS Kolfilterlösning med effektiva kolfilter. Parad frihängande Förlängningskanal Reduktion mm Slangsats Ø125 och Ø160 16

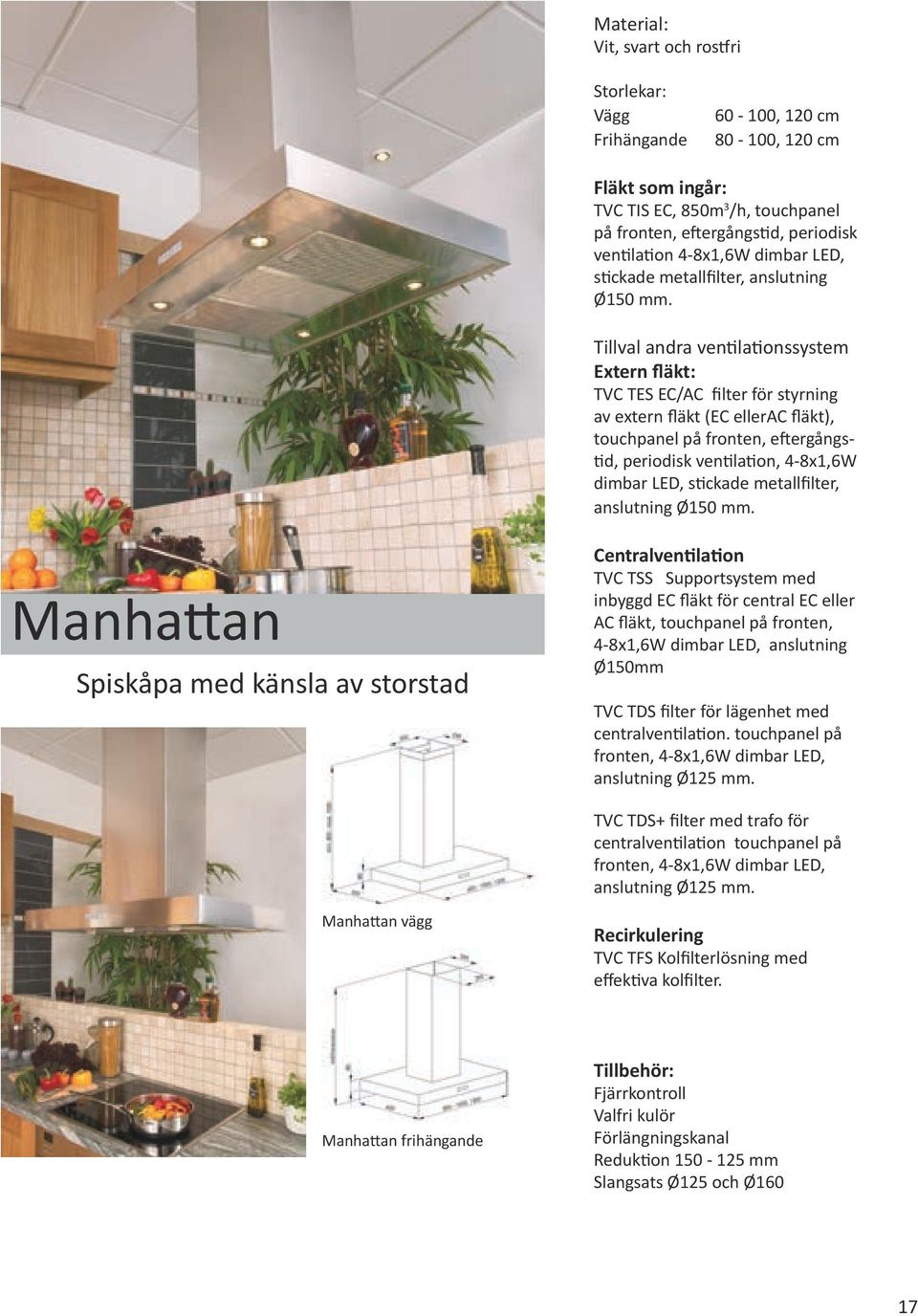

17 Material: Vit, svart och rostfri Frihängande , 120 cm , 120 cm Fläkt som ingår: TVC TIS EC, 850m 3 /h, touchpanel på fronten, eftergångstid, periodisk ventilation 4-8x1,6W dimbar LED, stickade metallfilter, anslutning Ø150 mm. Tillval andra ventilationssystem Extern fläkt: TVC TES EC/AC filter för styrning av extern fläkt (EC ellerac fläkt), touchpanel på fronten, eftergångstid, periodisk ventilation, 4-8x1,6W dimbar LED, stickade metallfilter, Manhattan Spiskåpa med känsla av storstad Centralventilation TVC TSS Supportsystem med inbyggd EC fläkt för central EC eller AC fläkt, touchpanel på fronten, 4-8x1,6W dimbar LED, anslutning Ø150mm TVC TDS filter för lägenhet med centralventilation. touchpanel på fronten, 4-8x1,6W dimbar LED, TVC TDS+ filter med trafo för centralventilation touchpanel på fronten, 4-8x1,6W dimbar LED, Manhattan vägg Recirkulering TVC TFS Kolfilterlösning med effektiva kolfilter. Manhattan frihängande Förlängningskanal Reduktion mm Slangsats Ø125 och Ø160 17

18 Material: Vit, svart och rostfri Frihängande cm cm Fläkt som ingår: TVC TIS EC, 850m 3 /h, touchpanel på fronten, eftergångstid, periodisk ventilation 4-6x1,6W dimbar LED, stickade metallfilter, anslutning Ø150 mm. Tillval andra ventilationssystem Extern fläkt: TVC TES EC/AC filter för styrning av extern fläkt (EC ellerac fläkt), touchpanel på fronten, eftergångstid, periodisk ventilation, 4-6x1,6W dimbar LED, stickade metallfilter, Savoy Elegant spiskåpa med kombination av rostfritt/glas eller lackerat/glas Centralventilation TVC TSS Supportsystem med inbyggd EC fläkt för central EC eller AC fläkt, touchpanel på fronten, 4-6x1,6W dimbar LED, anslutning Ø150mm TVC TDS filter för lägenhet med centralventilation. touchpanel på fronten, 4-6x1,6W dimbar LED, TVC TDS+ filter med trafo för centralventilation touchpanel på fronten, 4-6x1,6W dimbar LED, Savoy vägg Recirkulering TVC TFS Kolfilterlösning med effektiva kolfilter. Savoy frihängande Förlängningskanal Reduktion mm Slangsats Ø125 och Ø160 18

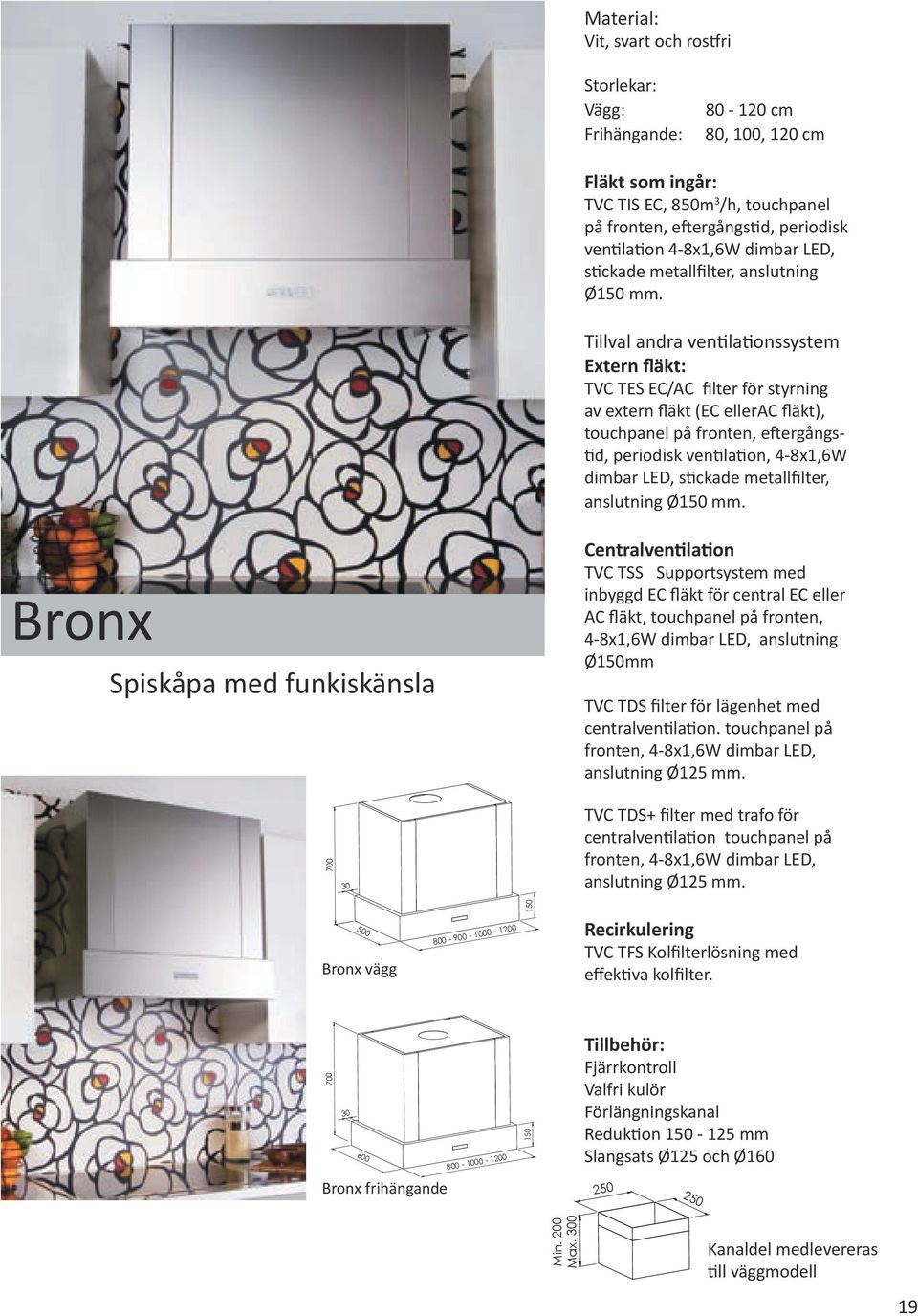

19 Material: Vit, svart och rostfri : Frihängande: cm 80, 100, 120 cm Fläkt som ingår: TVC TIS EC, 850m 3 /h, touchpanel på fronten, eftergångstid, periodisk ventilation 4-8x1,6W dimbar LED, stickade metallfilter, anslutning Ø150 mm. Tillval andra ventilationssystem Extern fläkt: TVC TES EC/AC filter för styrning av extern fläkt (EC ellerac fläkt), touchpanel på fronten, eftergångstid, periodisk ventilation, 4-8x1,6W dimbar LED, stickade metallfilter, Bronx Spiskåpa med funkiskänsla Centralventilation TVC TSS Supportsystem med inbyggd EC fläkt för central EC eller AC fläkt, touchpanel på fronten, 4-8x1,6W dimbar LED, anslutning Ø150mm TVC TDS filter för lägenhet med centralventilation. touchpanel på fronten, 4-8x1,6W dimbar LED, TVC TDS+ filter med trafo för centralventilation touchpanel på fronten, 4-8x1,6W dimbar LED, Bronx vägg Recirkulering TVC TFS Kolfilterlösning med effektiva kolfilter. Bronx frihängande Förlängningskanal Reduktion mm Slangsats Ø125 och Ø160 Kanaldel medlevereras till väggmodell 19

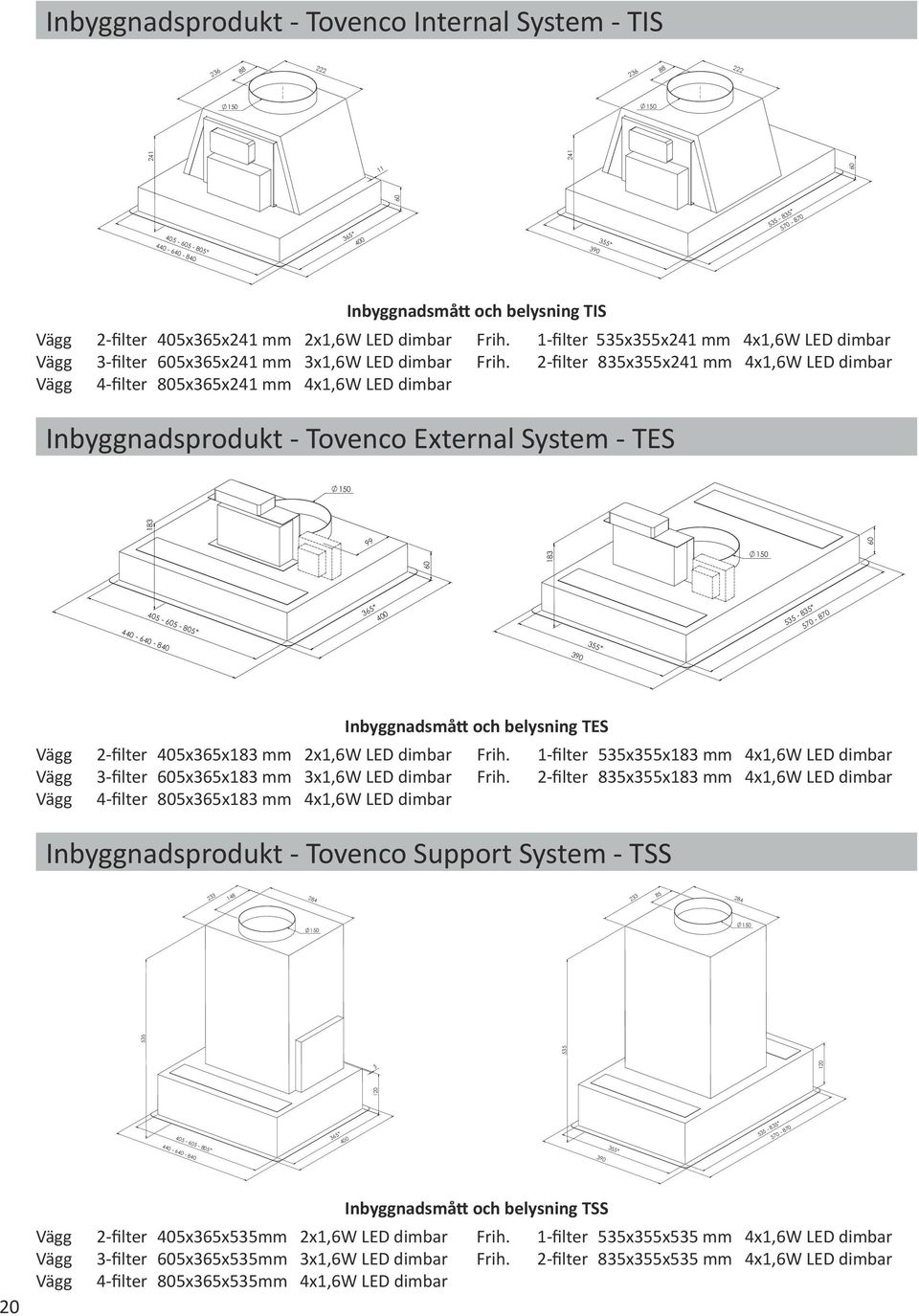

20 Inbyggnadsprodukt - Tovenco Internal System - TIS 2-filter 835x355x241 mm 4x1,6W LED dimbar Inbyggnadsmått och belysning TIS 2-filter 405x365x241 mm 2x1,6W LED dimbar Frih. 3-filter 605x365x241 mm 3x1,6W LED dimbar Frih. 4-filter 805x365x241 mm 4x1,6W LED dimbar 1-filter 535x355x241 mm 4x1,6W LED dimbar Inbyggnadsprodukt - Tovenco External System - TES Inbyggnadsmått och belysning TES 2-filter 405x365x183 mm 2x1,6W LED dimbar Frih. 3-filter 605x365x183 mm 3x1,6W LED dimbar Frih. 4-filter 805x365x183 mm 4x1,6W LED dimbar 1-filter 535x355x183 mm 4x1,6W LED dimbar 2-filter 835x355x183 mm 4x1,6W LED dimbar Inbyggnadsprodukt - Tovenco Support System - TSS 20 Inbyggnadsmått och belysning TSS 2-filter 405x365x535mm 2x1,6W LED dimbar Frih. 1-filter 535x355x535 mm 4x1,6W LED dimbar 3-filter 605x365x535mm 3x1,6W LED dimbar Frih. 2-filter 835x355x535 mm 4x1,6W LED dimbar 4-filter 805x365x535mm 4x1,6W LED dimbar

21 Inbyggnadsprodukt - Tovenco Damper System - TDS Inbyggnadsmått och belysning TDS 2-filter 405x365x264 mm 2x1,6W LED dimbar Frih. 3-filter 605x365x264 mm 3x1,6W LED dimbar Frih. 4-filter 805x365x264 mm 4x1,6W LED dimbar 1-filter 535x355x264 mm 4x1,6W LED dimbar 2-filter 835x355x264 mm 4x1,6W LED dimbar Inbyggnadsprodukt - Tovenco Damper System+ - TDS+ Inbyggnadsmått och belysning TDS+ 2-filter 405x365x264 mm 2x1,6W LED dimbar Frih. 3-filter 605x365x264 mm 3x1,6W LED dimbar Frih. 4-filter 805x365x264 mm 4x1,6W LED dimbar 1-filter 535x355x264 mm 4x1,6W LED dimbar 2-filter 835x355x264 mm 4x1,6W LED dimbar Inbyggnadsprodukt - Tovenco Filtering System - TFS Kolfiltersystem TFS 2-filter 405x365x621 mm 2x1,6W LED dimbar Frih. 1-filter 535x355x621 mm 4x1,6W LED dimbar 3-filter 605x365x621 mm 3x1,6W LED dimbar Frih. 2-filter 835x355x621 mm 4x1,6W LED dimbar 4-filter 805x365x621 mm 4x1,6W LED dimbar 21

22 Inbyggnadsprodukter från Tovenco Slangsats Ø160 mm Reduktion Slangsats Ø125 mm Touchpanel med många funktioner Alla våra produkter utom volymkåpor för lägenheter har idag ovanstående touchpanel oavsett touch på bilder i katalogen. 22

23 Volymkåpor för lägenhet med centralventilation Designkåpor med stor volymdel för lägenhet med centralventilation Kåporna har ett snedställt filter i kanaldelen vilket innebär att volymdelen blir extra funktionell. Kåporna är installations- och inspektionsvänlig. Låga driftskostnader, mindre än 0,5W i standby läge, Smart Material: Vit, svart, rostfri Utprovade hos SP : 50, 60, 70 cm Effekt: 75% osupptagning vid 28 l/s 80% osupptagning vid 35 l/s 90% osupptagning vid 50 l/s TVC TDS filter för lägenhet med centralventilation. touchpanel på fronten, 2x1,6W dimbar LED belysning, anslutning Ø125 mm. Touchpanel på kanalens nedre del. Smart Förlängningskanal Slangsats Ø125 23

24 Effect Effect är en nätt kåpa med volymdel för placering under skåp. Osupptagning 75% vid 45 l/s. Effect och Effect Volym Material: Vit, svart, rostfri utförande: 60, 70, 80 cm TVC TDS filter för lägenhet med centralventilation, touchpanel på fronten, 2x1,6W dimbar LED belysning, Touchpanel på fronten. Slangsats Ø125 Effect Volym Effect Volym är en kåpa för placering under skåp med effektiv volymdel. Osupptagning 75% vid 35 l/s. 24

25 Material: Vit, svart, rostfri : Frihängande: 60, 70 cm 90 cm TVC TDS filter för lägenhet med centralventilation, touchpanel på fronten, 2x1,6W dimbar LED belysning Touchpanel på fronten. Effekt: 75% osupptagning vid 35 l/s 90% osupptagning vid 50 l/s Förlängningskanal Slangsats Ø125 TVC-Volym TVC-Volym vägg TVC-Volym frihängande 25

26 Tovencos Bostadsspjäll Tovencos Bostadsspjäll (Totaltryckfall, grundventilation) Diagrammet 1000 gäller för luft med densiteten 1.2 kg/m 3. Kåpans totaltryckfall är uppmätt enligt nedanstående figur. Angiven ljudtrycksnivå, LpA, gäller vid en rumsdämpning på 4 db. Detta motsvarar dämpningen i efterklangsfältet i ett rum med en ekvivalent ljudabsorptionsarea på 10 m 2. Totaltryckfall, grundventilation. Diagrammet gäller för luft med densiteten 1,2 kg/m 3. Kåpans totaltryckfall är uppmätt enligt nedanstående figur. Angiven ljudtrycksnivå, LpA gäller vid en rumsdämpning på 4 db. Detta motsvarar dämpningen i efterklangsfältet i ett rum med en ekvivalent ljudabsorberingsarea på 10m mm mm Totaltryckfall pt (Pa) db(a) 30 db(a) 20mm 25mm 30mm 35mm 40mm db(a) 45mm 50mm db(a) 35 db(a) db(a) Rev.: db(a) Luftflöde (l/s) Tovencos bostadsspjäll (Totaltryckfall, forcering) 25 db(a) Diagrammet 1000 gäller för luft med densiteten 1.2 kg/m 3. Kåpans totaltryckfall är uppmätt enligt nedanstående figur. Angiven ljudtrycksnivå, LpA, gäller vid en rumsdämpning på 4 db. Detta motsvarar dämpningen i efterklangsfältet i ett rum med en ekvivalent ljudabsorptionsarea på 10 m 2. Totaltryckfall, forcering. Diagrammet gäller för luft med densiteten 1,2 kg/m 3. Kåpans totaltryckfall är uppmätt enligt nedanstående figur. Angiven ljudtrycksnivå, LpA gäller vid en rumsdämpning på 4 db. Detta motsvarar dämpningen i efterklangsfältet i ett rum med en ekvivalent ljudabsorberingsarea på 10m db(a) db(a) Totaltryckfall pt (Pa) db(a) 35 db(a) Standard (0) Ring 1 Ring 2 Ring 3 Ring 4 Ring 5 Demont. (6) db(a) 40 db(a) db(a) db(a) Rev.: 3 Luftflöde (l/s)

27 Takfläktar Systemair TFSR och TFSK fläktarna är tillverkade av pulverlackerad galvaniserad stålplåt. Levereras i standardfärgerna svart och tegelröd. Fläktarna är fällbara och utrustade med servicebrytare för enkel rengöring och service, anslutning till kopplingsdosa med 1 m kabel. För att skydda motorn från överhettning har fläktarna inbyggd termokontakt med automatisk återställning. TFSR levereras tillsammans med takgenomföring TOB/TOS. (TOB för tegeltak/tos för plåttak) TFSK har en kvadratisk anslutning som fästram. TFSR AC TFSK AC TFSR EC TFSK EC Teknisk data W Flöde friblås Ljudstrycksnivå AC-fläktar m 3 /h 10 mdb(a) TFSR/TFSK ,6 TFSR/TFSK ,2 TFSR/TFSK 315M ,6 EC-Fläkt (endast svart) TFSR/TFSK 200 EC 74, ,9 Beslagen finns i två olika utföranden och är komplett med över- och underbeslag. TOB är takpanneformad och TOS är slät. Överbeslaget placeras vinkelrätt mot takbeklädnad och kan därför anslutas vid olika taklutningar. TOB och TOS är tillverkade av pulverlackerad galvaniserad stålplåt och levereras i standardfärgerna svart och tegelröd. Beslagets spirorör är isolerat med 30 mm nätmatta. Kopplingsdosa samt 3 m kabel ingår. TOB/TOS passar till takfläkt TFSR 160, anslutning Ø160 mm. TOB/TOS passar till takfläkt TFSR M, anslutning Ø200 mm. För EC fläkt, endast i svart utförande. Över- och underbeslag till takfläktar TOB/TOS TOB TOS För teknisk information om våra takfläktar, se vår hemsida 27

28 Vindsfläktar KVKE KVKE har en enkelsugande radialfläkt med bakåtböjda skovlar. KVKE har relativt högt statiskt tryck samt hög verkningsgrad. Swing-out modell med motor och fläkthjul monterad på luckan för enkel service. KVKE har inbyggd termokontakt med manuell återställning, vilket hindrar motorn från överhettning. KVKE är ljud- och brandisolerad. KVKE 200 AC KVKE 160 EC Teknisk data Flöde friblås Flöde friblås AC fläktar W m 3 /h db(a) EC-fläkt W m 3 /h db(a) KVKE KVKE , ,7 KVKE KVKE 250M ,2 Över- och underbeslag till KVKE samt takhuv till ventilationskanal Beslagen finns i två olika utföranden och är komplett med över- och underbeslag. THB är takpanneformad och THS är slät. Överbeslaget placeras vinkelrätt mot takbeklädnad och kan därför anslutas vid olika taklutningar. TOB och TOS är tillverkade av pulverlackerad galvaniserad stålplåt och levereras i standardfärgerna svart och tegelröd. Beslagets spirorör är isolerat med 30 mm nätmatta. THB THS Takfläkt Fläkt Woods Frånluftsfläkt JBFG är främst avsedd för centralt utsug i småhus. Den monteras på taket och ansluts via kanaler till alla utrymmen som kräver frånluft. Fläkten kan användas tillsammans med spiskåpor från Tovenco. Teknisk data JBFG W 320m 3 /h 35 db(a) För teknisk information om våra vindsfläktar, se vår hemsida 28

29 Ventilationsprogram Frånluftsfläkt (AC/EC) Takplacering Frånluftsfläkt/Aggregat Placerat på vind alt. i bostaden (AC/EC fläkt) Imkanal Frånluftsdon Intern EC fläkt Touchpanel Stickade metallfilter Effektivt kolfilter Dimbara LED-lights 1,6W 3000 K Motordrivet spjäll för grund- och forceringsflöde Tovenco arbetar kontinuerligt med att utveckla produkter och system för att kunna anpassa till alla förekommande ventilationssystem på den svenska marknaden. Vänligen se information om dessa på nästkommande sida. Här kan du hitta det system som passar just för din bostad. Har du några frågor angående detta, tveka inte att kontakta oss. 29

30 FLÄKTSYSTEM Tovenco Internal System - TIS Intern EC Fläkt, 850m 3 /h, eftergångstid, periodisk ventilation, filtervakt, dimbar LED, stickade metallfilter, - Alternativet vid separat ventilationskanal (imkanal) från köket. Tovencos kåpor är utrustade med tysktillverkade EC fläktar som standard av fabrikat EBM Papst. EC- fläkten regleras med lågspänning vilket innebär en energibesparing med upp till 70%. Tovenco External System - TES Extern AC/EC fläkt, eftergångstid, periodisk ventilation, filtervakt, dimbar LED, stickade metallfilter, -Alternativet när absolut högsta kraven på effektivitet och låg ljudnivå ska uppfyllas. Separat imkanal från köket via vindsfläkt/alternativt takfläkt från svensktillverkade Systemair. Välj lämplig AC- eller EC fläkt i vår katalog. Tovenco Damper System - TDS Styrning för lägenhet med centralventilation, filtervakt, dimbar LED, stickade metallfilter, anslutning Ø125 mm. - Alternativet där centralt fläktaggregat betjänar lägenheterna. Tovencos kåpor är utrustade med ett motordrivet spjäll i rostfritt stål. Spjällfunktionen är timerstyrd med enkel injustering av grund- och forceringsflöden. Tovenco Damper System+ - TDS+ Styrning för villa/radhus med centralventilation, filtervakt, dimbar LED, stickade metallfilter, anslutning Ø125 mm. - Alternativet där extern frånluftsfläkt eller återvinningsaggregat reglerar både allmän- och köksventilationen. Dvs. mekanisk frånluftsventilation (F-system) alternativt balanserad ventilation med från- och tilluft (FT/FTX-system). Ventilationen styrs från kåpan med funktioner som forcering av flödet i våtutrymmen eller vid matlagning. Tovenco Support System - TSS Styrning för villa/radhus med centralventilation, intern EC-supportfläkt, filtervakt, dimbar LED, stickade metallfilter, - Alternativet där extern frånluftsfläkt reglerar både allmän- och köksventilationen. Dvs. mekanisk frånluftsventilation (F-system). Ventilationen styrs från kåpan med funktioner som forcering av flödet i våtutrymmen eller vid matlagning. Den interna supportfläkten ökar kapaciteten vid matlagning. Tovenco Filtering System - TFS Kolfiltersystem (recirkulering) med effektivt, tvättbart long-life filter, - Alternativet när anslutning till ventilationskanal (imkanal) inte är möjlig. Luften recirkuleras via fettfilter och kolfilter och trycks ut via ventilationsraster på kanaldelen. Denna cykel upprepas flera gånger beroende på rummets volym och driftstiden. Kolfiltren ska tvättas och reaktiveras (se bruksanvisning.) 30

31 TOVENCOS KÅPOR När man beskriver en högklassig fläktkåpa så sammanfattar man den med följande ledord: Funktionalitet, prestanda, effektiv belysning och lång livslängd. De bästa materialen, avancerad elektronik och tysta, effektiva fläktmotorer.allt detta ingår som standard i Tovencos kåpor. Som tillverkare av ventilations- och luftreningssystem till restauranger och storkök är vi på Tovenco vana med högt ställda krav på prestanda och material som uppfyller normer inom professionell livsmedelsindustri. För att säkerställa en ledande position inom bostadsventilation har vi valt att använda samma högkvalitativa stål och ingående komponenter i våra fläktkåpor. Material och komponenter Stål: Omagnetiskt borstat rostfritt stål EN1-4301, 0,8 mm, svetsbart. Zinkplåt används vid lackerade kåpor. Fläktmotor: Vi har valt att utrusta våra kåpor med EC fläktar som standard. EC fläktar uppfyller framtidens krav på energiförbrukning och prestanda. Vid intern fläktmotor: TIS Tovenco Internal System monteras tysktilllverkade EBM Papst EC fläktar som levererar 850 m³/h. EC fläktar har en ny typ av driftsteknologi och regleras med lågspänning vilket innebär en energibesparing med upp till 70% jämfört med dagens AC fläktar. Vid extern fläktmotor: TES Tovenco External System levereras svensktillverkade tak- eller vindsfläktar från Systemair. Här kan Ni välja fritt mellan EC eller AC fläktar efter behov. Styrsystem: Belysning: Tillverkningen Laserskärning: Bockning: Svetsning: Slutmontering: Test: Tovencos nyutvecklade styrsystem möjliggör anpassning till de flesta typer av ventilationssystem som finns på den svenska marknaden. Kåpans funktioner styrs via en bakgrundsbelyst touchpanel för enkel och tydlig manövrering. Den milt tonade blå LED belysningen utger en modern och vacker kombination med det rostfria stålet, såväl som lackerade ytor. Via en enkel touch kan Ni nu manövrera kåpans alla funktioner. Tovencos kåpor utrustas med dimbar LED belysning som standard. Vi använder högkvalitativa LEDs, 1,6W varmvit 3000 K, med soft start och dimmerfunktion. Kåporna utrustas med 2-8 st LEDs beroende på bredd. Extra arbets- eller dekorationsbelysning: Alla kåpor levereras med en extra reläutgång som styrs via touchpanelen, vilket innebär möjligheten att t.e.x montera in extra belysning i tak- eller baldakin mm och styra dessa från kåpan, (max 250W) Plåten matas in i den helautomatiska lasern som skär ut ämnen baserade på CAD ritningar. I våra moderna bockmaskiner, genomförs alla bockningar som utger grunden för den aktuella modellen. Nu inleds det riktiga hantverkskunnandet, då skarvar svetsas och poleras för hand vilket ger en unik kåpa. Fläktmotor, styrelektronik, LEDs, kablage och fettfilter monteras. Innan kåpan packas i sitt emballage genomförs fullständigt funktionstest samt kvalitetskontroll vilket garanterar perfekt finish och funktion. 31

32 Tovenco har producerat spiskåpor och fläktar sedan 1991 och har idag spiskåpor för varje smakriktning och miljö, till det gammaldags eller moderna köket. Vi har under dessa år utvecklats både inom teknik och produktion. Tovenco har ett sortiment av kåpor och fläktar som passar alla. Spiskåporna tillverkas och levereras med den fläkt- eller filterinsats som passar för just din ventilationslösning. Vi kan idag med stolthet säga att vi är ensamma på marknaden med designkåpor med volymdel för lägenheter med centralventilation. Dessa kåpor är utvecklade för att tillgodose marknadens efterfrågan på bättre funktion för lägenheter. Vi ställer stora krav på vår produktion och de produkter som lämnar vår fabrik är därför av högsta kvalitet. Försäljning sker via återförsäljare runt om i landet. Allmänna villkor Garanti Tovenco lämnar 2 års garanti från inköpsdagen hos återförsäljare. Garantins omfattning Tillverknings- och materialfel som kan konstateras vid normal användning i privat bruk. Garantin omfattar ej felaktig skötsel, anslutning eller montering samt fel i den elektriska installationen. (Lampor är förbrukningsvara, ingår ej i garantin) Service Vid behov av service kontakta Tovenco som anvisar närmaste serviceverkstad. Service som inte omfattas av garantin debiteras till självkostnadspris. Konsumentköplagen Tovencos garanti och service är underordnad konsumentköplagen. Fraktskador Vid misstanke eller upptäckt av transportskada skall anmälan göras till transportfirman inom 7 dagar från mottagandet av godset. Senare anmälan godkännes ej. Returer Alla returer skall godkännas av Tovenco. Skada på produkt som varit monterad godkännes ej. Returnera produkten i originalemballaget. Returavgift avgår med 20% på inköpspriset. Retur äldre än 60 dagar beaktas ej. Retur skall vara märkt med ordernummer och återförsäljares namn samt orsak till retur. Förbehåll Med reservation för eventuella ändringar vad gäller tryckfel, prisjusteringar samt tekniska ändringar. Tovenco AB Vinnersjövägen 9-11 SE Hedesunda Sweden Telefon +46(0) Telefax +46(0) info@tovenco.se
