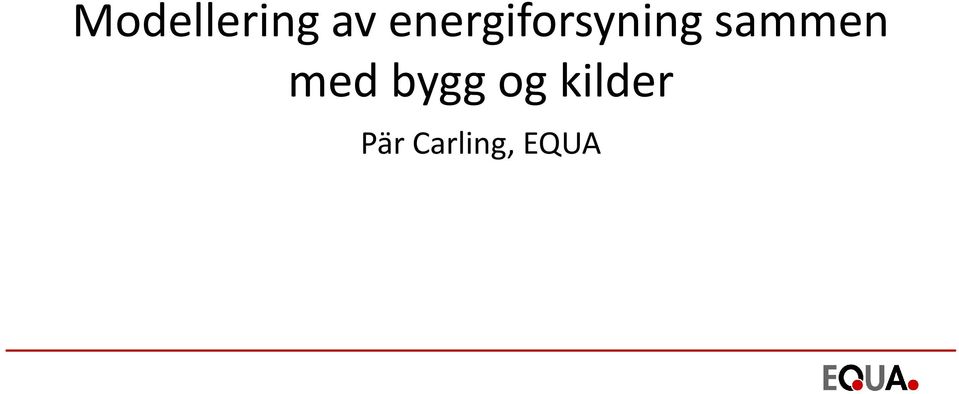

Modellering av energiforsyning sammen med bygg og kilder. Pär Carling, EQUA

Transkript

1 Modellering av energiforsyning sammen med bygg og kilder Pär Carling, EQUA

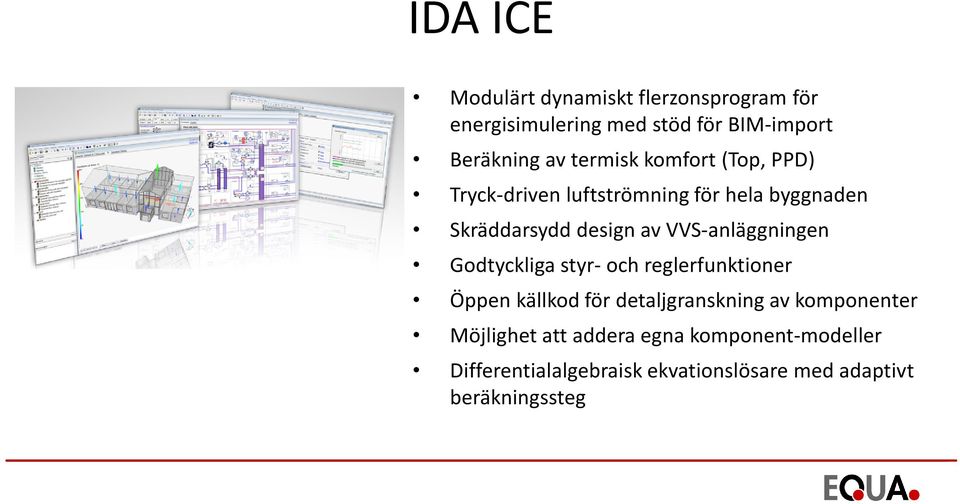

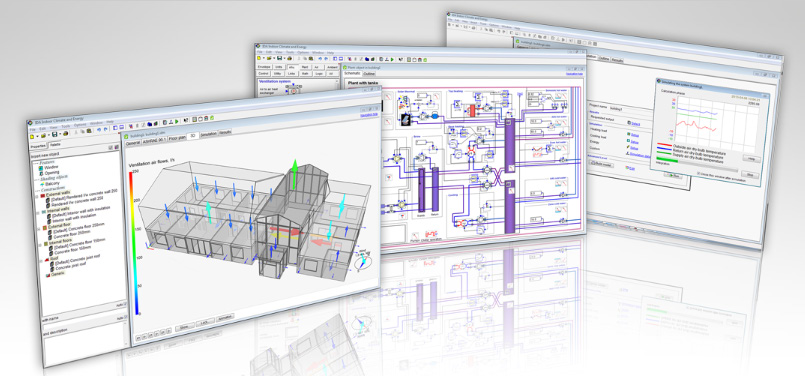

2 IDA ICE Modulärt dynamiskt flerzonsprogram för energisimulering med stöd för BIM-import Beräkning av termisk komfort (Top, PPD) Tryck-driven luftströmning för hela byggnaden Skräddarsydd design av VVS-anläggningen Godtyckliga styr- och reglerfunktioner Öppen källkod för detaljgranskning av komponenter Möjlighet att addera egna komponent-modeller Differentialalgebraisk ekvationslösare med adaptivt beräkningssteg

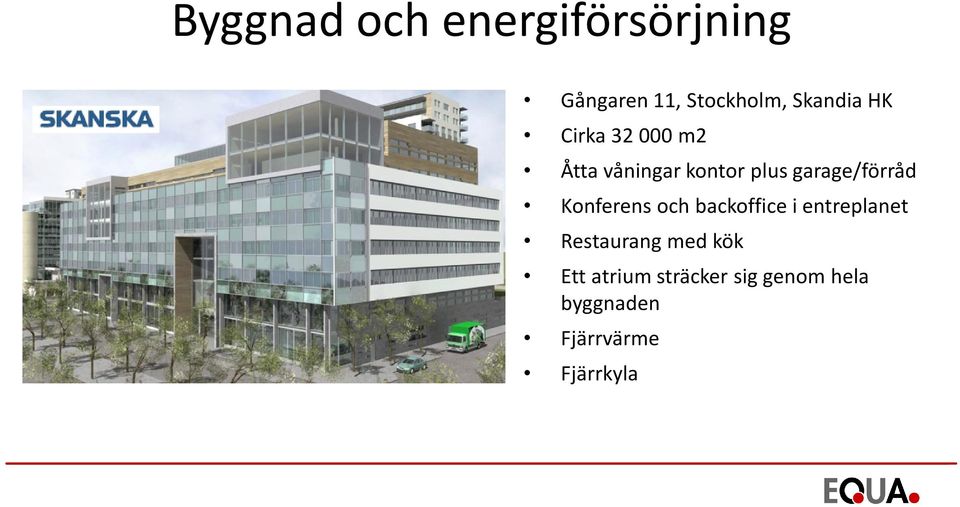

3 Byggnad och energiförsörjning Gångaren 11, Stockholm, Skandia HK Cirka m2 Åtta våningar kontor plus garage/förråd Konferens och backoffice i entreplanet Restaurang med kök Ett atrium sträcker sig genom hela byggnaden Fjärrvärme Fjärrkyla

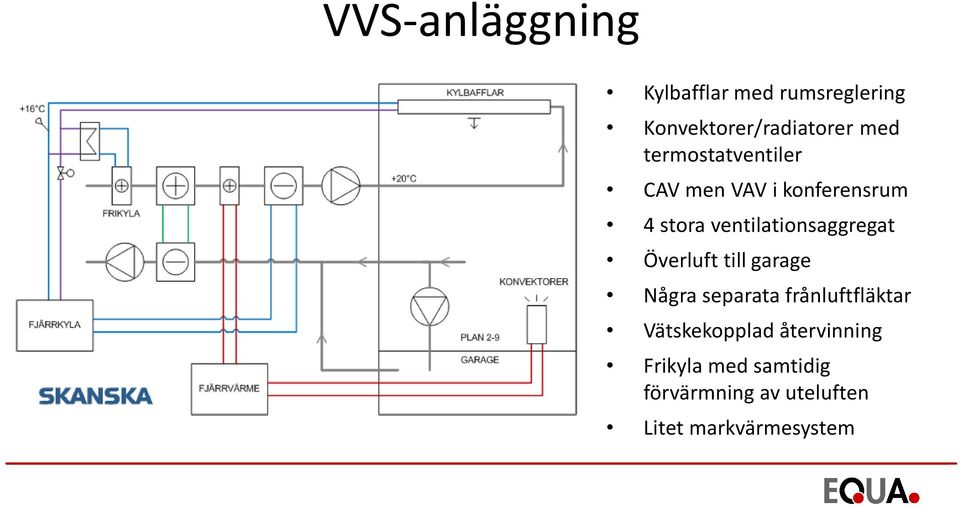

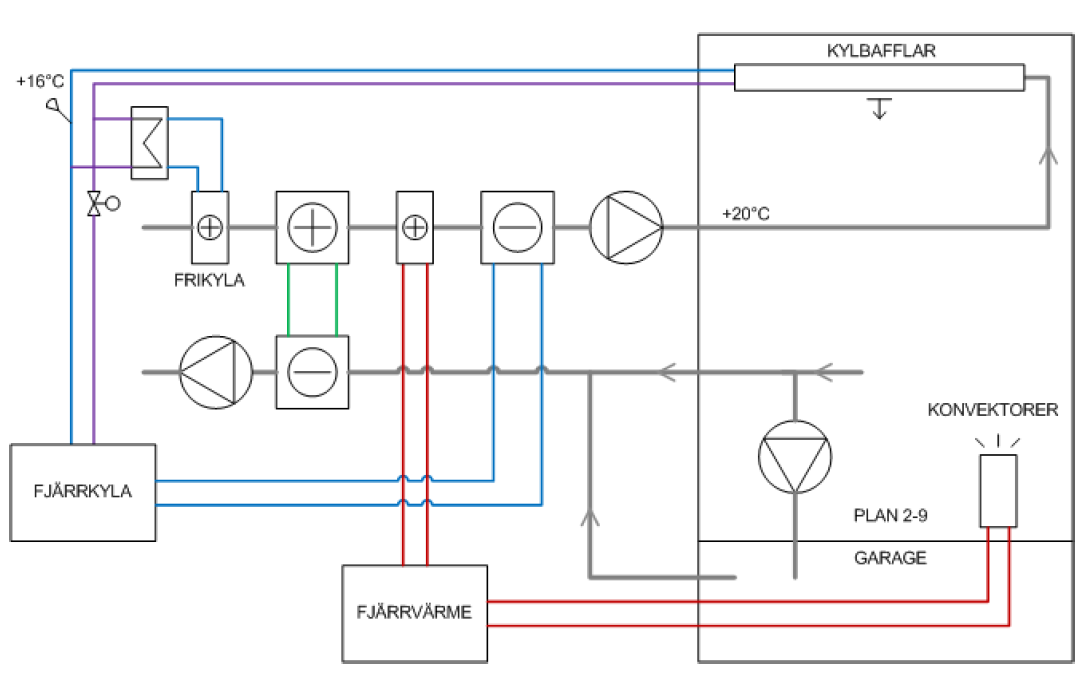

4 VVS-anläggning Kylbafflar med rumsreglering Konvektorer/radiatorer med termostatventiler CAV men VAV i konferensrum 4 stora ventilationsaggregat Överluft till garage Några separata frånluftfläktar Vätskekopplad återvinning Frikyla med samtidig förvärmning av uteluften Litet markvärmesystem

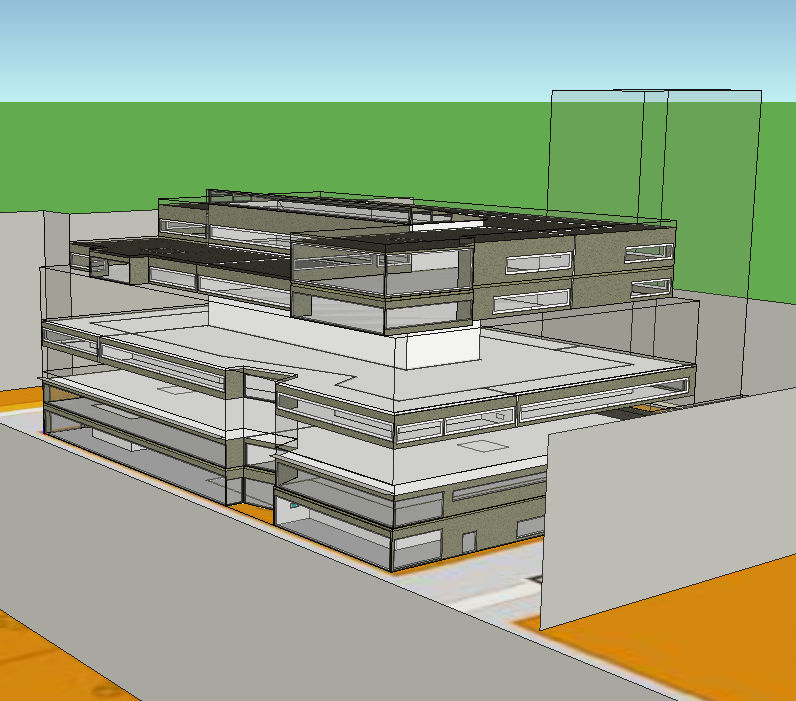

5 Simuleringsmodell av byggnad 28 beräkningszoner Multipliers för konferensrum på entreplan och mellanliggande våningar Fönster ihopslagna per zon och riktning Fönsters U-värden ökade 10% jämfört med produktdata Skuggning från intilliggande byggnader Schablonvärden på köldbryggor och infiltration

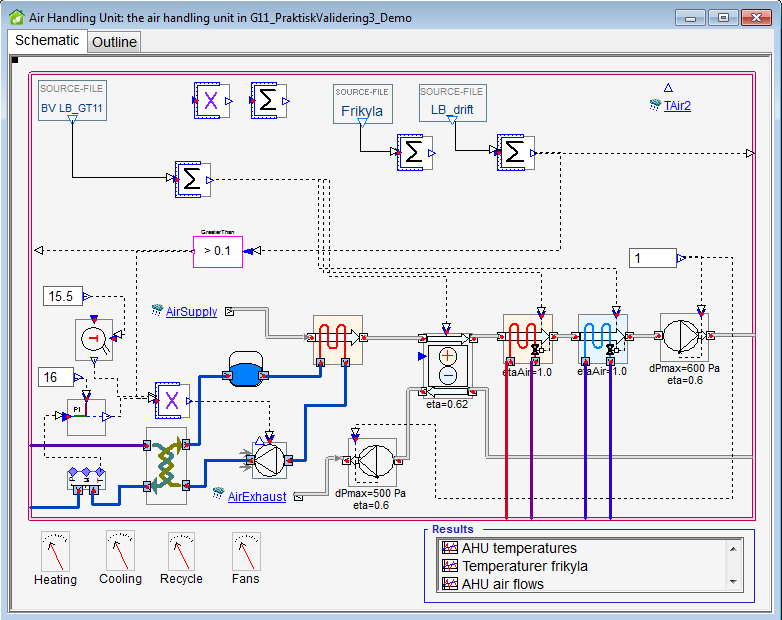

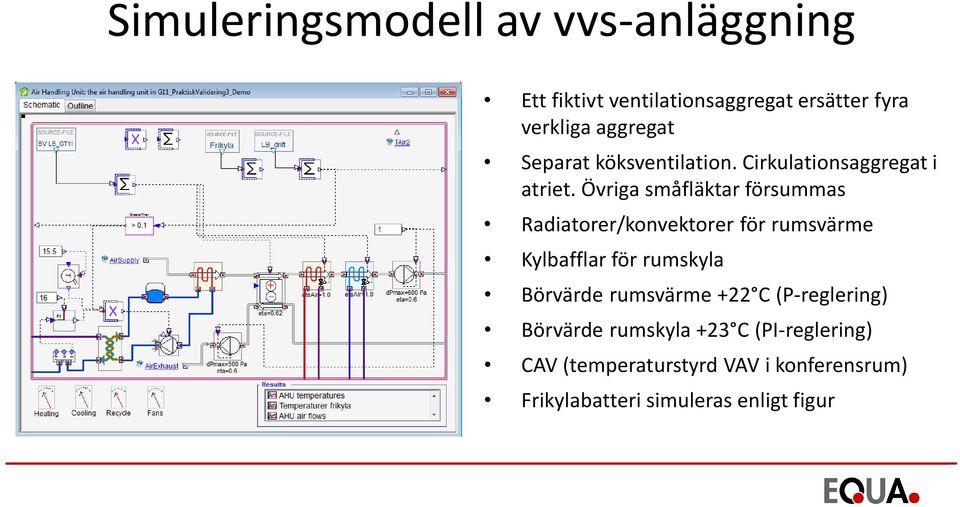

6 Simuleringsmodell av vvs-anläggning Ett fiktivt ventilationsaggregat ersätter fyra verkliga aggregat Separat köksventilation. Cirkulationsaggregat i atriet. Övriga småfläktar försummas Radiatorer/konvektorer för rumsvärme Kylbafflar för rumskyla Börvärde rumsvärme +22 C (P-reglering) Börvärde rumskyla +23 C (PI-reglering) CAV (temperaturstyrd VAV i konferensrum) Frikylabatteri simuleras enligt figur

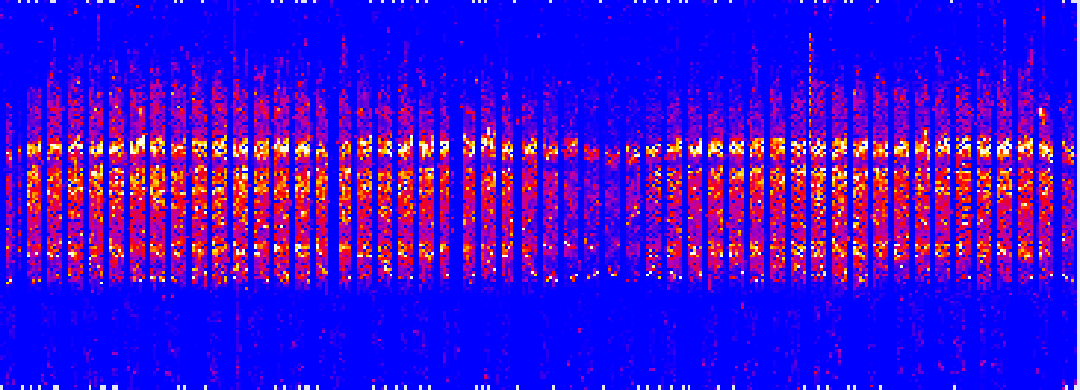

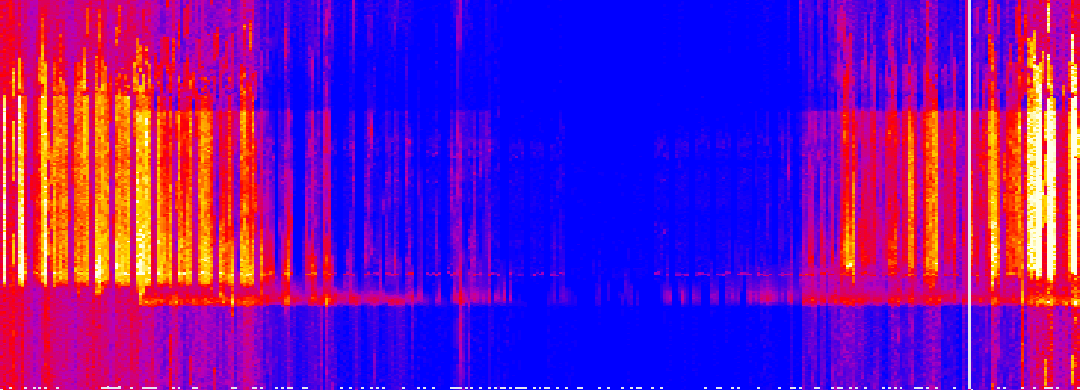

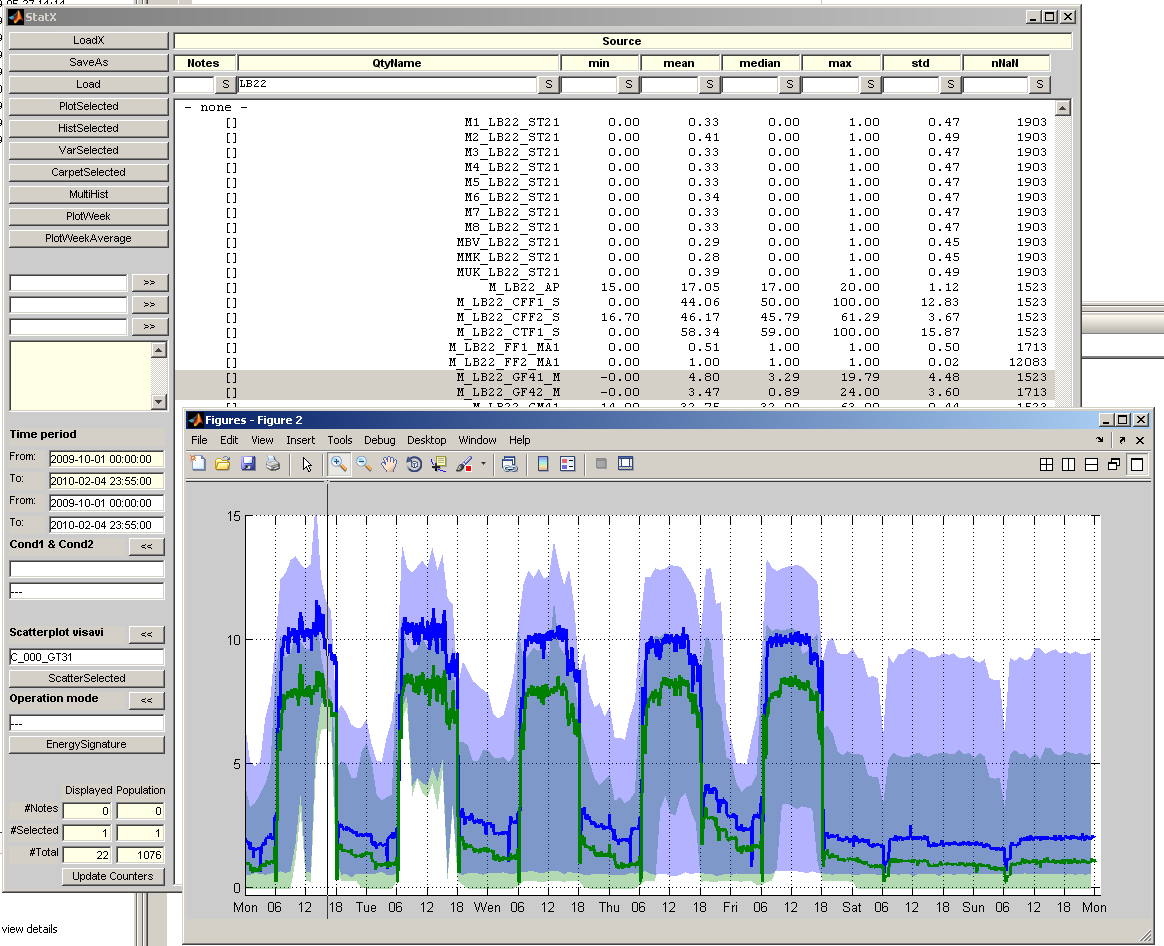

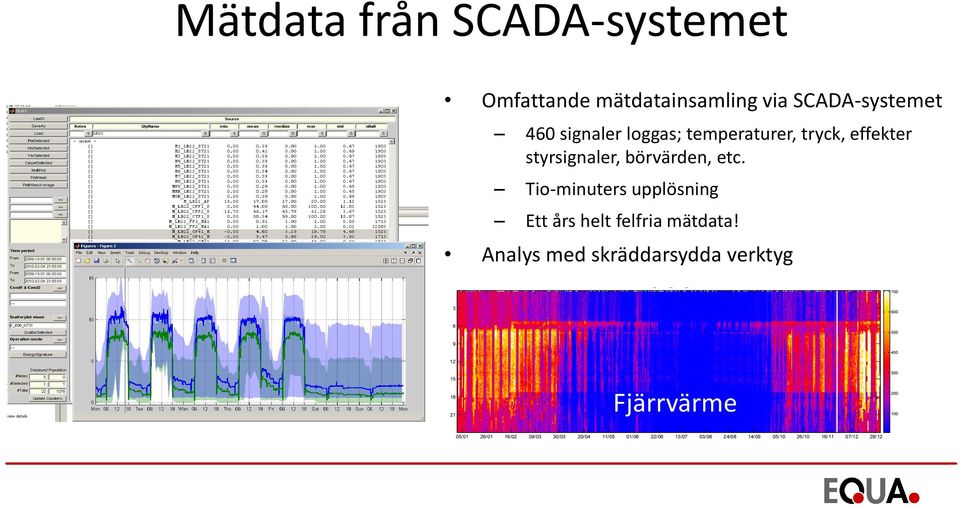

7 Mätdata från SCADA-systemet Omfattande mätdatainsamling via SCADA-systemet 460 signaler loggas; temperaturer, tryck, effekter styrsignaler, börvärden, etc. Tio-minuters upplösning Ett års helt felfria mätdata! Analys med skräddarsydda verktyg _ Fjärrvärme /01 26/01 16/02 09/03 30/03 20/04 11/05 01/06 22/06 13/07 03/08 24/08 14/09 05/10 26/10 16/11 07/12 28/12

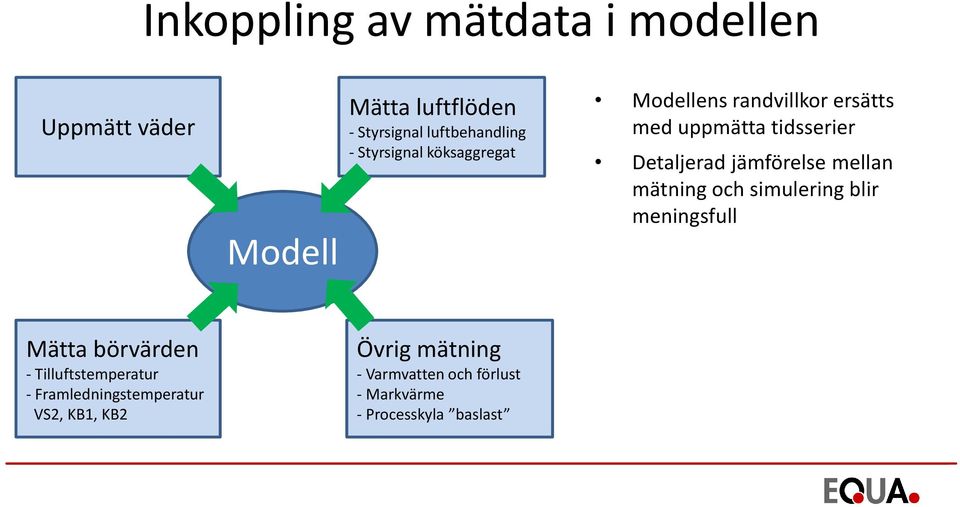

8 Inkoppling av mätdata i modellen Uppmätt väder Modell Mätta luftflöden - Styrsignal luftbehandling - Styrsignal köksaggregat Modellens randvillkor ersätts med uppmätta tidsserier Detaljerad jämförelse mellan mätning och simulering blir meningsfull Mätta börvärden - Tilluftstemperatur - Framledningstemperatur VS2, KB1, KB2 Övrig mätning - Varmvatten och förlust - Markvärme - Processkyla baslast

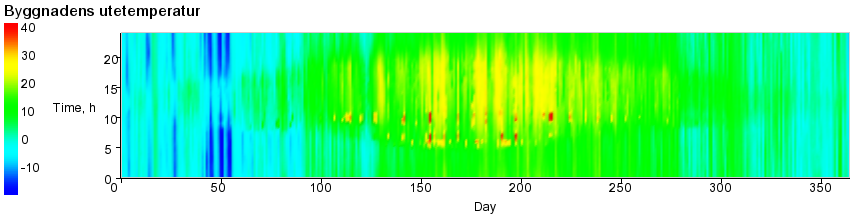

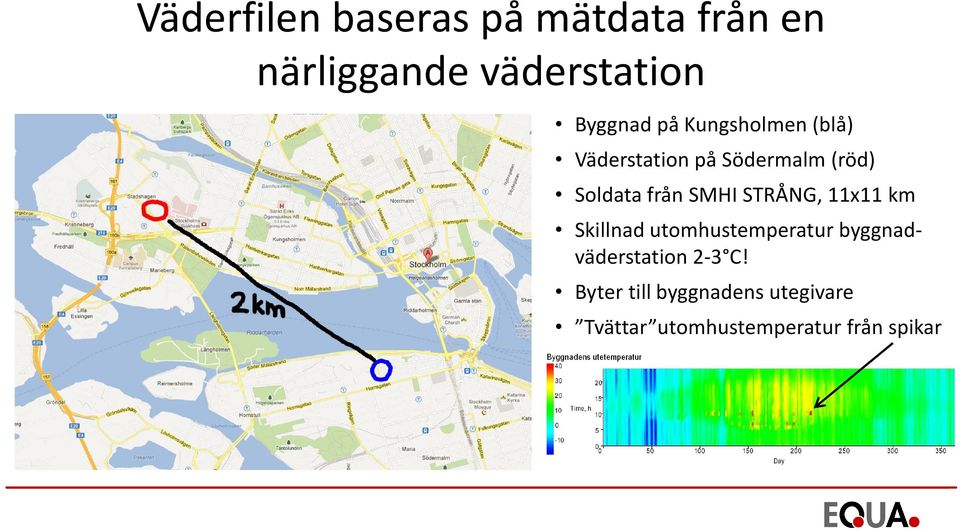

9 Väderfilen baseras på mätdata från en närliggande väderstation Byggnad på Kungsholmen (blå) Väderstation på Södermalm (röd) Soldata från SMHI STRÅNG, 11x11 km Skillnad utomhustemperatur byggnadväderstation 2-3 C! Byter till byggnadens utegivare Tvättar utomhustemperatur från spikar

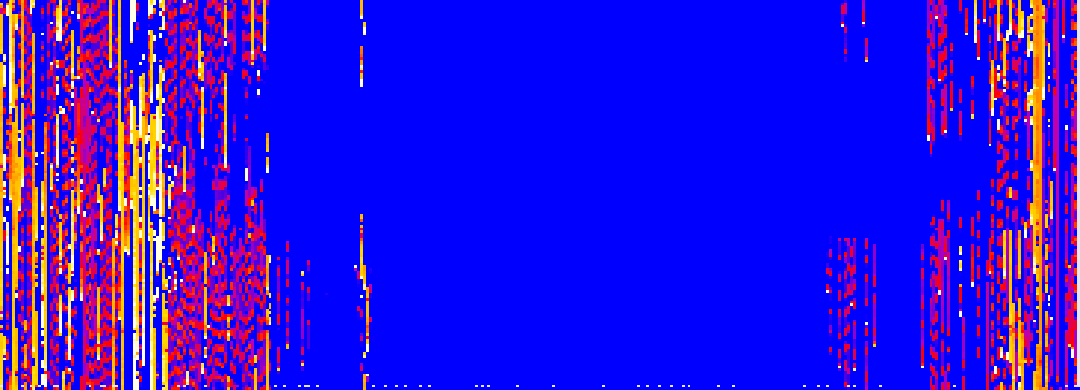

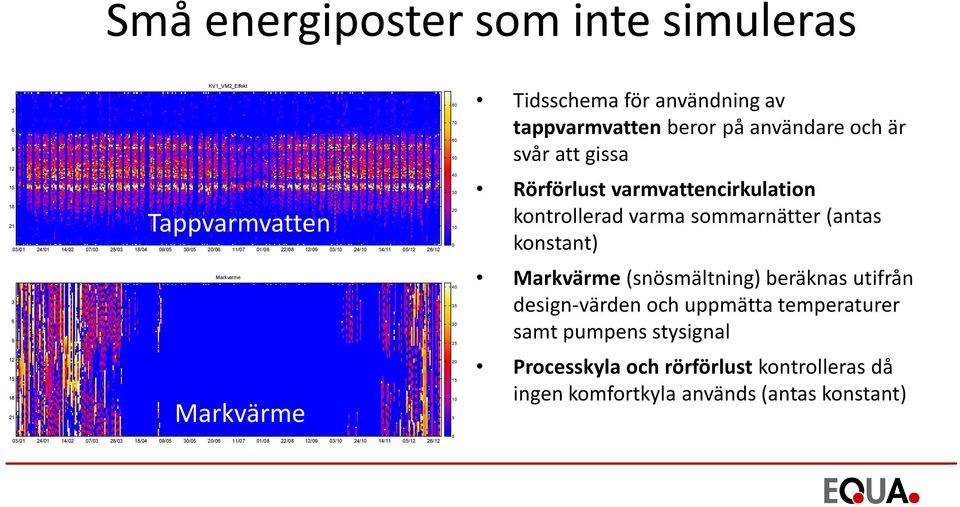

10 Små energiposter som inte simuleras KV1_VM2_Effekt Tappvarmvatten /01 24/01 14/02 07/03 28/03 18/04 09/05 30/05 20/06 11/07 01/08 22/08 12/09 03/10 24/10 14/11 05/12 26/12 Markvarme Markvärme /01 24/01 14/02 07/03 28/03 18/04 09/05 30/05 20/06 11/07 01/08 22/08 12/09 03/10 24/10 14/11 05/12 26/ Tidsschema för användning av tappvarmvatten beror på användare och är svår att gissa Rörförlust varmvattencirkulation kontrollerad varma sommarnätter (antas konstant) Markvärme (snösmältning) beräknas utifrån design-värden och uppmätta temperaturer samt pumpens stysignal Processkyla och rörförlust kontrolleras då ingen komfortkyla används (antas konstant)

11 Parametrar som justerades för att förbättra överensstämmelsen Mer detaljerad zonindelning (fasad/kärna) Ökade rörförluster hos köldbäraren Inga internlaster på nätter och helger Korrekta semesterdagar 2011 Husets temperaturgivare istället för väderstation

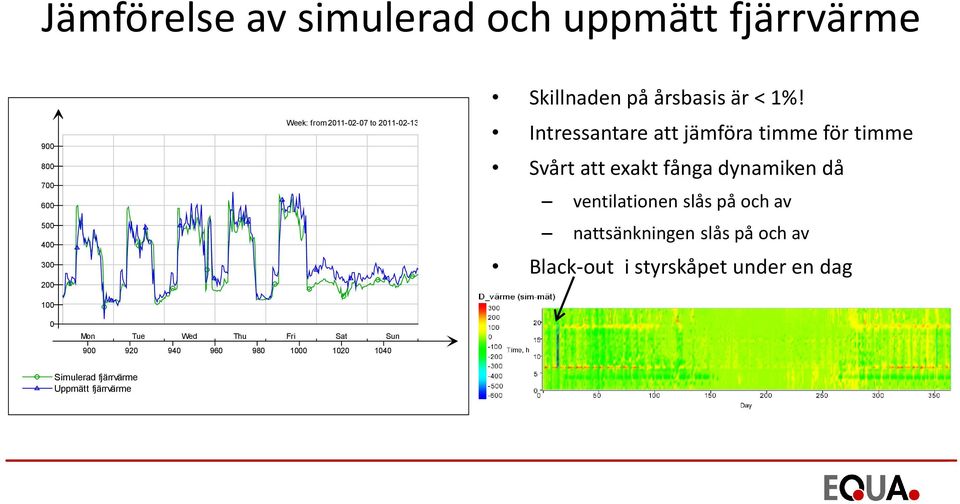

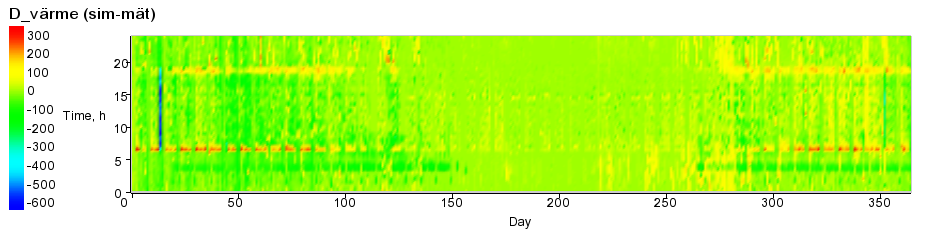

12 Jämförelse av simulerad och uppmätt fjärrvärme Week: from to Mon Tue Wed Thu Fri Sat Sun Skillnaden på årsbasis är < 1%! Intressantare att jämföra timme för timme Svårt att exakt fånga dynamiken då ventilationen slås på och av nattsänkningen slås på och av Black-out i styrskåpet under en dag Simulerad fjärrvärme Uppmätt fjärrvärme

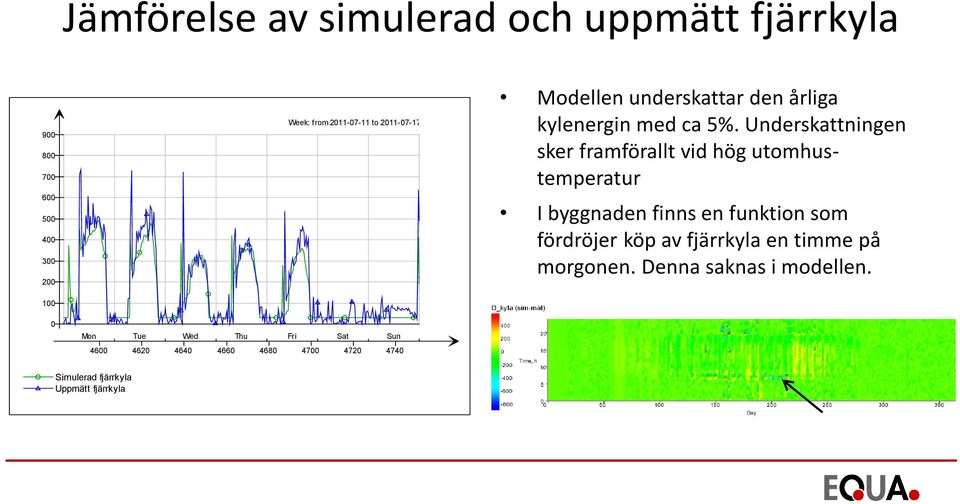

13 Jämförelse av simulerad och uppmätt fjärrkyla Week: from to Modellen underskattar den årliga kylenergin med ca 5%. Underskattningen sker framförallt vid hög utomhustemperatur I byggnaden finns en funktion som fördröjer köp av fjärrkyla en timme på morgonen. Denna saknas i modellen. 0 Mon Tue Wed Thu Fri Sat Sun Simulerad fjärrkyla Uppmätt fjärrkyla

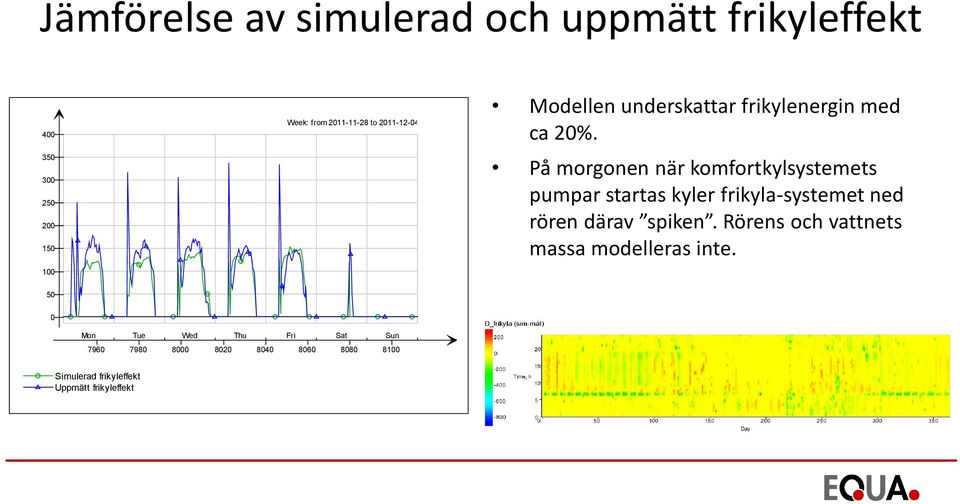

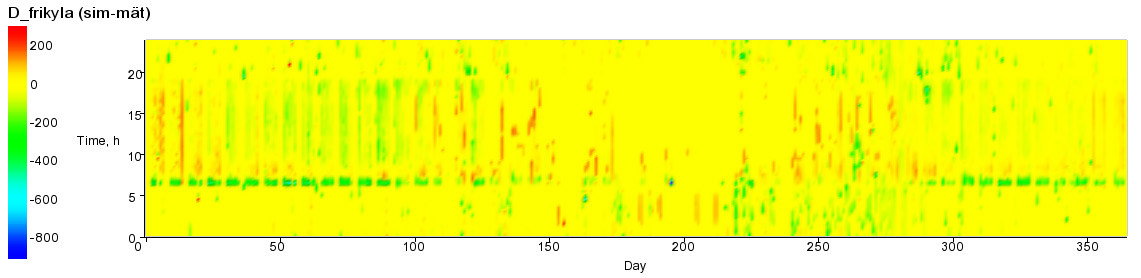

14 Jämförelse av simulerad och uppmätt frikyleffekt Week: from to Modellen underskattar frikylenergin med ca 20%. På morgonen när komfortkylsystemets pumpar startas kyler frikyla-systemet ned rören därav spiken. Rörens och vattnets massa modelleras inte Mon Tue Wed Thu Fri Sat Sun Simulerad frikyleffekt Uppmätt frikyleffekt

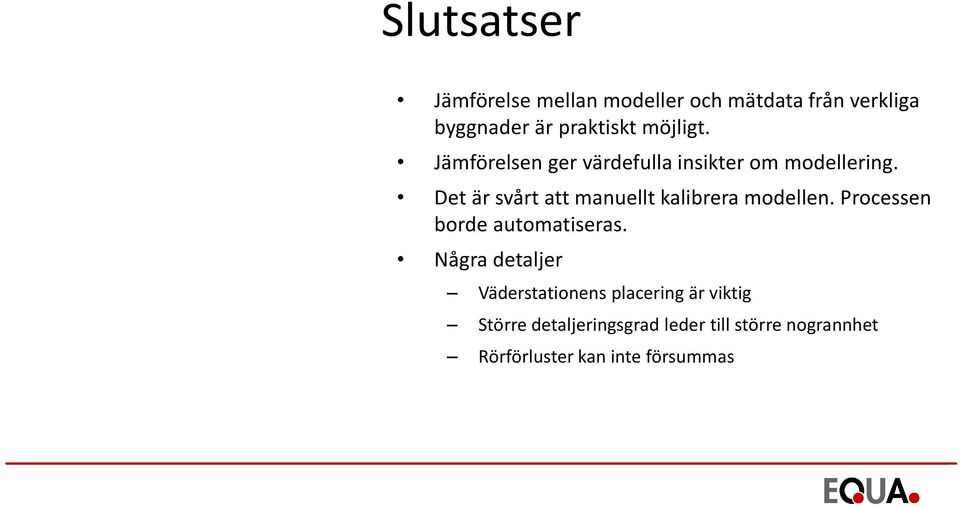

15 Slutsatser Jämförelse mellan modeller och mätdata från verkliga byggnader är praktiskt möjligt. Jämförelsen ger värdefulla insikter om modellering. Det är svårt att manuellt kalibrera modellen. Processen borde automatiseras. Några detaljer Väderstationens placering är viktig Större detaljeringsgrad leder till större nogrannhet Rörförluster kan inte försummas
