1 Ljusbalkar, stegar & trappor

2 Innehåll Ljusbalkar Typ Typ GETO Fender Konsollar till ljusbalkar Bakspoiler till ljusbalkar Trappor & stegar Utdragstrappsteg Stegar Utdragsstegar Trappfotsteg Fotstegsbyglar Klappfotsteg Gånggaller

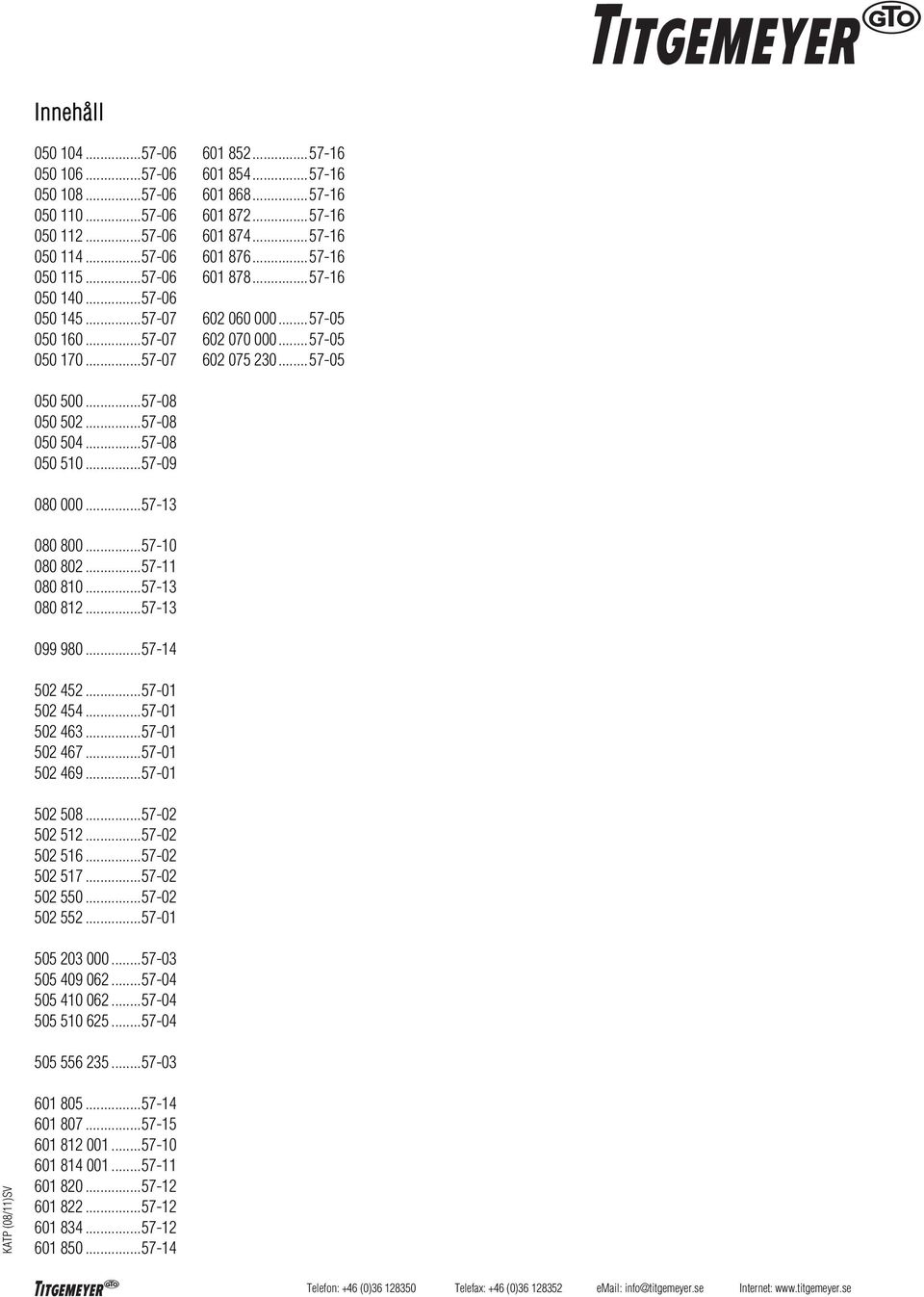

3 Innehåll

4

5 Ljusbalkar Ljusbalk 2300 Typ EG Godkänt för fordon med totalvikt upp till 60 ton Utan provmärkning Stål - S355MC (QStE380 TM) Aluminium - EN AW 6063 T66 (AlMg 0,7 Si) Tillbehör Aluminium Stål Längd Höjd Bredd Godstjocklek Yta Artikelnr. [mm] [mm] [mm] [mm] [kg/lgd] ,0 Obehandlat stål 26, ,0 Varmgalvaniseret stål 26, ,0 / 8,5 Silvereloxerat aluminium 17, Ändkappa till ljusbalk Utan reflex Med reflex Med sidomarkeringsljus Tillbehör Beskrivning Artikelnr. [kg/st] Utan reflex PUR integralskum, svart 0, Med reflex PUR integralskum, svart 0, Med sidomarkeringsljus PUR integralskum, svart 0,

6 Ljusbalkar Ljusbalk 2400 Typ SL Stål Aluminium - EN AW 6063 T66 (AlMg 0,7 Si) Tillbehör Aluminium Stål Längd Höjd Bredd Godstjocklek Artikelnr. [mm] [mm] [mm] [mm] [kg/lgd] ,5 Förzinkat Sendzimir-stål 20, ,5 Silvereloxerat aluminium 8, Ändkappa till ljusbalk Utan reflex Med reflex Med sidomarkeringsljus Tillbehör Beskrivning Artikelnr. [kg/st] Utan reflex PUR integralskum, svart 0, Med reflex PUR integralskum, svart 0, Med sidomarkeringsljus PUR integralskum, svart 0,

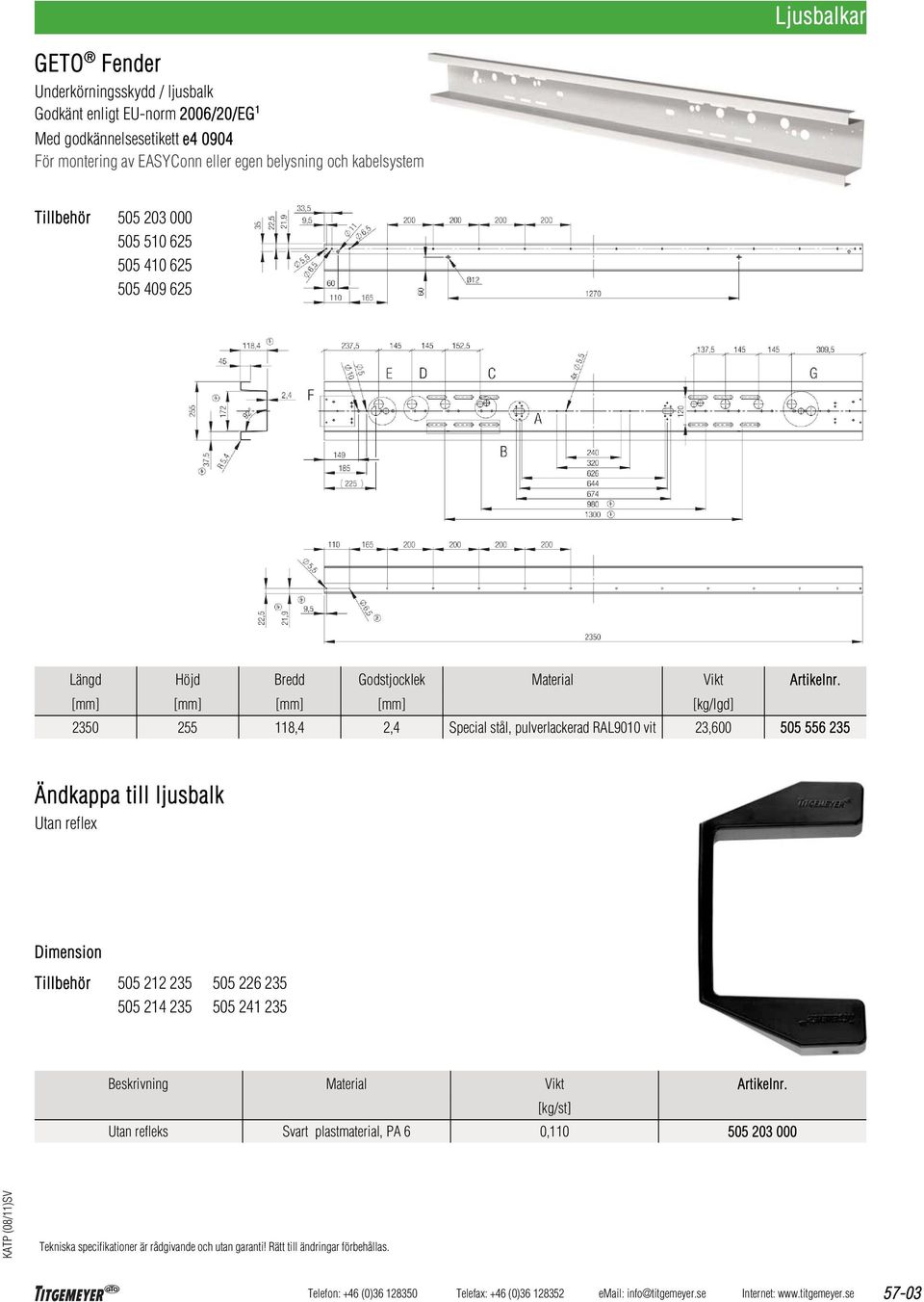

7 Ljusbalkar GETO Fender Underkörningsskydd / ljusbalk Godkänt enligt EU-norm 2006/20/EG 1 Med godkännelsesetikett e För montering av EASYConn eller egen belysning och kabelsystem Tillbehör Längd Höjd Bredd Godstjocklek Artikelnr. [mm] [mm] [mm] [mm] [kg/lgd] ,4 2,4 Special stål, pulverlackerad RAL9010 vit 23, Ändkappa till ljusbalk Utan reflex Tillbehör Beskrivning Artikelnr. [kg/st] Utan refleks Svart plastmaterial, PA 6 0,

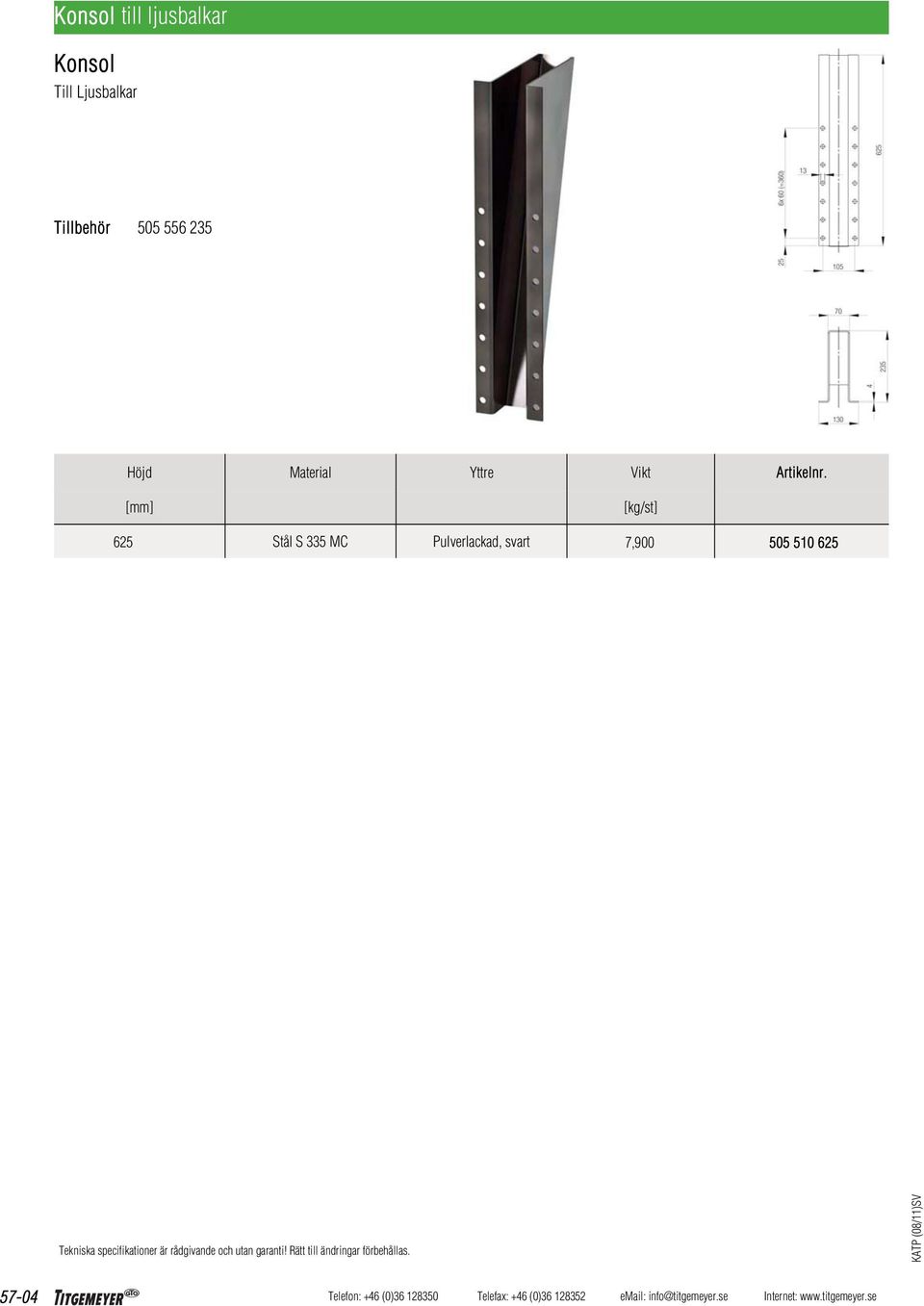

8 Konsol till ljusbalkar Konsol Till Ljusbalkar Tillbehör Höjd Yttre Artikelnr. 625 [mm] [kg/st] Stål S 335 MC Pulverlackad, svart 7,

9 Ljusbalkar Bakspoiler 2300 mm Flexibel och inte deformerbar Smutsavvisande yta, tål högtryckstvätt Neutral, utan markeringar Kan levereras med kundspecifikt tryck i vit eller annan önskad färg Tillbehör Längd Höjd Artikelnr. [mm] [mm] [kg/st] Svart plastmaterial 3, Bakspoiler 2300 mm Flexibel och inte deformerbar Smutsavvisande yta, tål högtryckstvätt Med markering som visad Kan levereras med kundspecifikt tryck i vit eller annan önskad färg Tillbehör Längd Höjd Artikelnr. [mm] [mm] [kg/st] Svart plastmaterial 3, Monteringsskena För montering av bakspoiler på ljusbalk Tillbehör Längd Höjd Artikelnr. [mm] [mm] [kg/st] Svart plastmaterial 0,

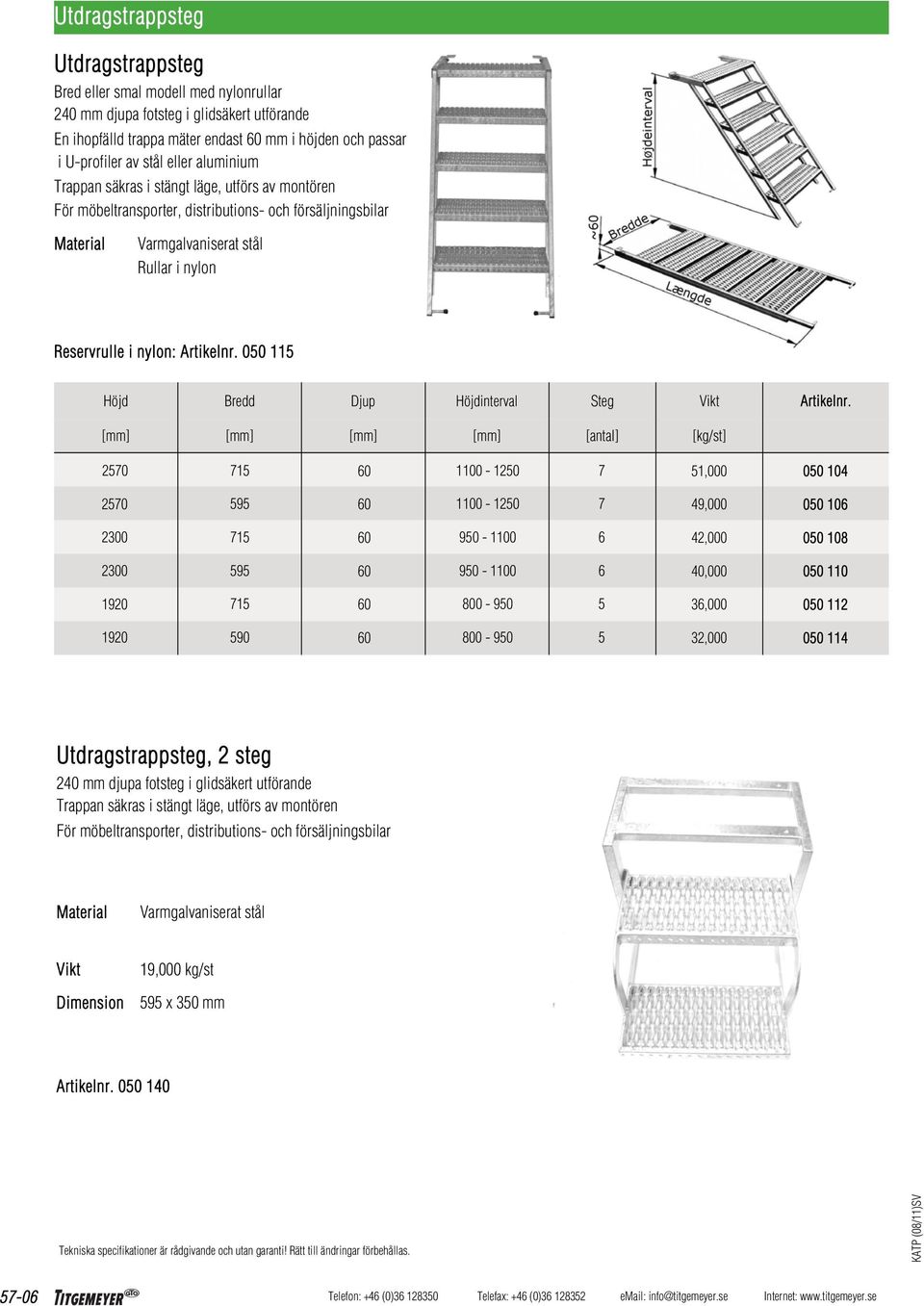

10 Utdragstrappsteg Utdragstrappsteg Bred eller smal modell med nylonrullar 240 mm djupa fotsteg i glidsäkert utförande En ihopfälld trappa mäter endast 60 mm i höjden och passar i U-profiler av stål eller aluminium Trappan säkras i stängt läge, utförs av montören För möbeltransporter, distributions- och försäljningsbilar Varmgalvaniserat stål Rullar i nylon Reservrulle i nylon: Artikelnr Höjd Bredd Djup Höjdinterval Steg Artikelnr. [mm] [mm] [mm] [mm] [antal] [kg/st] , , , , , , Utdragstrappsteg, 2 steg 240 mm djupa fotsteg i glidsäkert utförande Trappan säkras i stängt läge, utförs av montören För möbeltransporter, distributions- och försäljningsbilar Varmgalvaniserat stål 19,000 kg/st 595 x 350 mm Artikelnr

11 Utdragstrappsteg Utdragstrappsteg, 3 steg 240 mm djupa fotsteg i glidsäkert utförande Extra säkring av trappan i stängt läge, utförs av montören För möbeltransporter, distributions- och försäljningsbilar Varmgalvaniserat stål 21,600 kg/st 625 x 700 mm Artikelnr Utdragstrappsteg, 3 steg 240 mm djupa fotsteg i glidsäkert utförande Extra säkring av trappan i stängt läge, utförs av montören Med kraftiga fästvinklar För möbeltransporter, distributions- och försäljningsbilar Varmgalvaniserat stål 14,000 kg/st 560 x 385 mm Artikelnr Utdragstrappsteg, 4 steg 240 mm djupa fotsteg i glidsäkert utförande Extra säkring av trappan i stängt läge, utförs av montören Med kraftiga fästvinklar För möbeltransporter, distributions- och försäljningsbilar Varmgalvaniserat stål 14,700 kg/st 620 x 530 mm Artikelnr

12 Stegar rappa 2100 mm Låsbar och platssparande Mäter endast 60 mm i stängt läge och 300 mm i utfällt läge Undviker t.ex. oönskad tillgång till kylvagnar, taket på campingbilar osv. TÜV godkänt Silvereloxerat aluminium 4,400 kg/st 2100 x 300 x 30 mm Tillbehör Artikelnr rappa 2400 mm Låsbar och platssparande Mäter endast 60 mm i stängt läge och 300 mm i utfällt läge Undviker t.ex. oönskad tillgång till kylvagnar, taket på campingbilar osv. TÜV godkänt Silvereloxerat aluminium 5,100 kg/st 2400 x 300 x 30 mm Tillbehör Artikelnr rappa 2700 mm Låsbar och platssparande Mäter endast 60 mm i stängt läge och 300 mm i utfällt läge Undviker t.ex. oönskad tillgång till kylvagnar, taket på campingbilar osv. TÜV godkänt Silvereloxerat aluminium 5,660 kg/st 2700 x 300 x 30 mm Tillbehör Artikelnr

13 Stegar Beslag för viktrappa Med plastunderlag Silvereloxerat aluminium 0,130 kg/st 120 x 40 x 34 mm Artikelnr

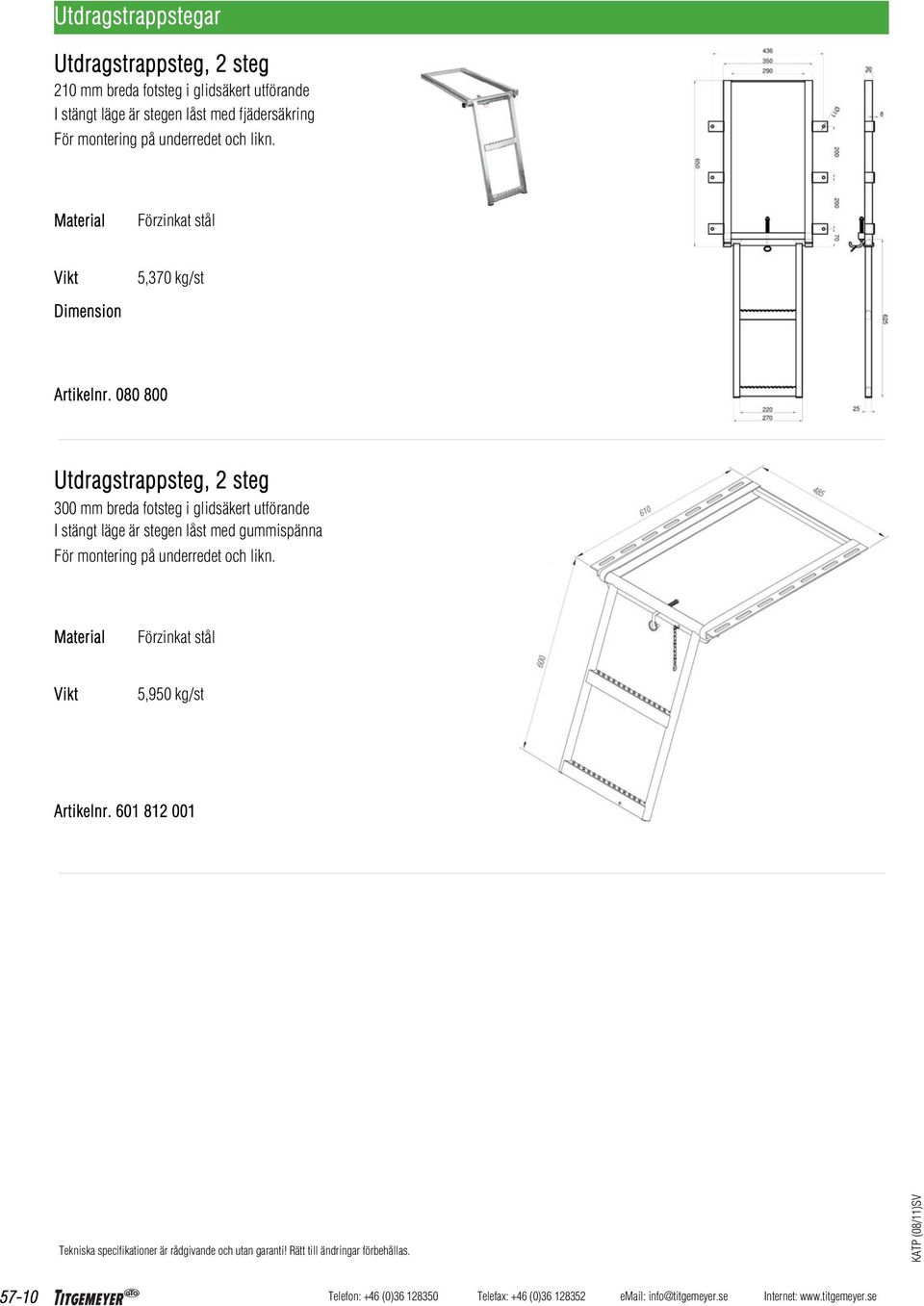

14 Utdragstrappstegar Utdragstrappsteg, 2 steg 210 mm breda fotsteg i glidsäkert utförande I stängt läge är stegen låst med fjädersäkring För montering på underredet och likn. 5,370 kg/st Artikelnr Utdragstrappsteg, 2 steg 300 mm breda fotsteg i glidsäkert utförande I stängt läge är stegen låst med gummispänna För montering på underredet och likn. 5,950 kg/st Artikelnr

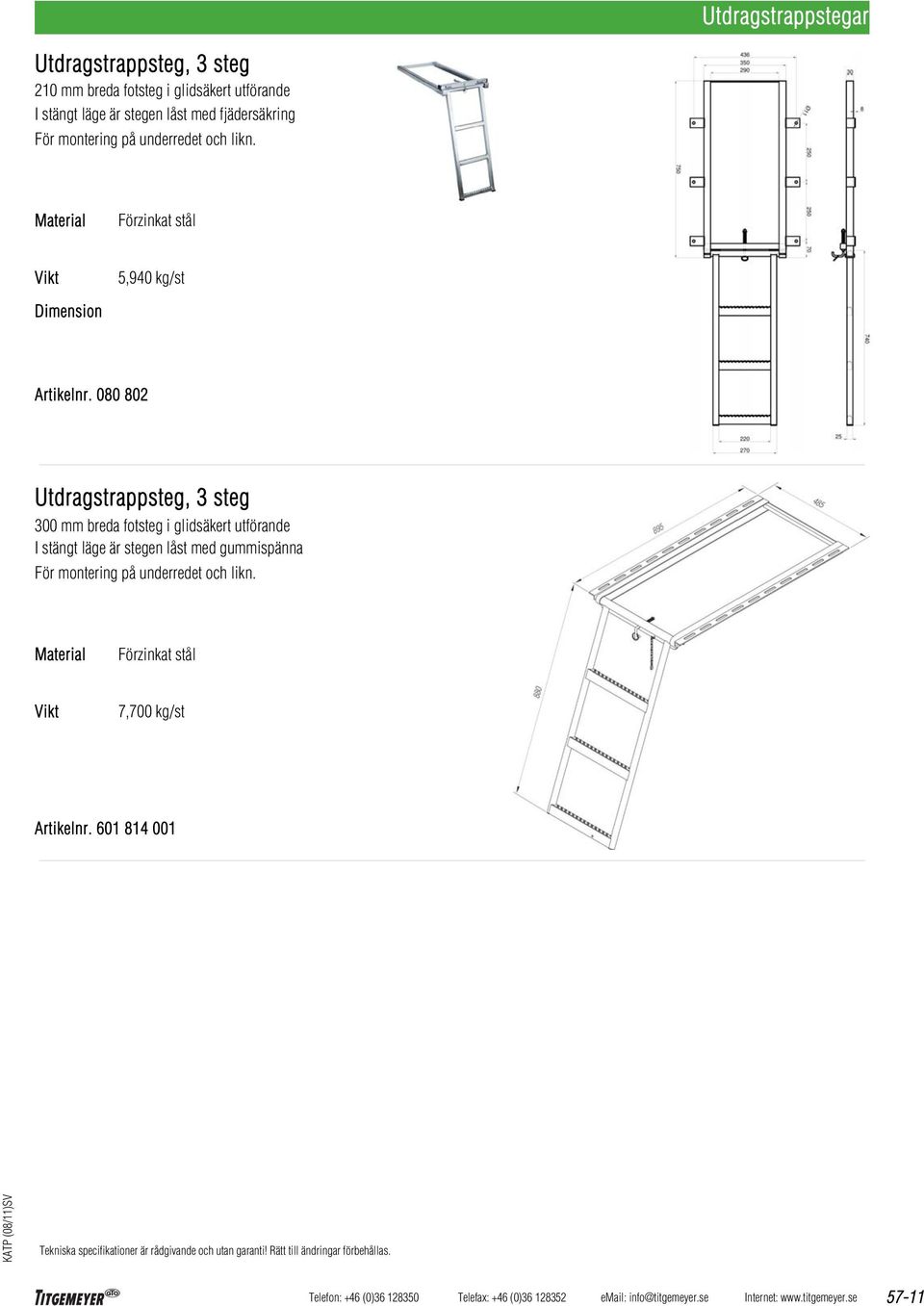

15 Utdragstrappstegar Utdragstrappsteg, 3 steg 210 mm breda fotsteg i glidsäkert utförande I stängt läge är stegen låst med fjädersäkring För montering på underredet och likn. 5,940 kg/st Artikelnr Utdragstrappsteg, 3 steg 300 mm breda fotsteg i glidsäkert utförande I stängt läge är stegen låst med gummispänna För montering på underredet och likn. 7,700 kg/st Artikelnr

16 Trappfotsteg Trappfotsteg 22 För tillverkning av stegar, påstigningstrappor m.m. Glidsäkert utförande (hål ø 8,0 mm, 15 mm sektioner) För svetsning Passar till rör ø 27 mm 0,355 kg/st 306 x 30 x 22,5 mm Artikelnr Trappfotsteg 22 För tillverkning av stegar, påstigningstrappor m.m. Glidsäkert utförande (hål ø 8,0 mm, 15 mm sektioner) För svetsning Passar till rör ø 27 mm Obehandlat stål 0,355 kg/st 306 x 30 x 22,5 mm Artikelnr Trappfotsteg 30 För tillverkning av stegar, påstigningstrappor m.m. Glidsäkert utförande För svetsning Varmgalvaniserat stål 3,564 kg/st 1980 x 55 x 30 mm Artikelnr

17 Fotstegsbygelar Fotstegsbygel 240 mm 200 mm breda fotsteg i glidsäkert utförande Försedd med 4 st monteringshål ø 10 mm För montering på underredet och likn. Varmgalvaniserat stål 2,300 kg/st Artikelnr Fotstegsbygel 360 mm 200 mm breda fotsteg i glidsäkert utförande Försedd med 4 st monteringshål ø 10 mm För montering på underredet och likn. Varmgalvaniserat stål 2,460 kg/st Artikelnr Klappfotsteg Glidsäker fotstegsplatta För in- eller påbyggnad I stängt läge låser fotsteget, så att oönskat öppning undviks Försedd med 6 st monteringshål ø6,5 mm 1,410 kg/st 170 x 190 x 185 mm Artikelnr

18 Fotsteg Klappfotsteg 240 mm djupa fotsteg i glidsäkert utförande Klappfotsteget är i stängt läge självlåsande 7,100 kg/st 760 x 240 x 310 mm Artikelnr Fotsteg för inbyggnad 110 mm bred, glidsäker fotstegsplatta 4 mm bottenplatta, försedd med 4 st försänkta monteringshål Polerat aluminium 0,660 kg/st 165 x 140 x 96 mm Artikelnr Påbyggnadsfotsteg Med kvadratiska glidsäkra nopper ø 8,5 mm ingjutna, försänkta och förzinkade U-brickor Hålavstånd: 90 mm Används som påstignings-fotsteg på lastbilar, trailer och likn. Integralskum, på polyuretanbas Ingjutna brickor av förzinkat stål 0,210 kg/st 150 x 112,5 mm Tillbehör Artikelnr

19 Fotsteg Påbyggnadsfotsteg Med kvadratiska glidsäkra nopper ø 8,5 mm ingjutna, försänkta och förzinkade U-brickor Hålavstånd: 90 mm Med skydd för bakplattan Används som påstignings-fotsteg på lastbilar, trailer och likn. Integralskum, på polyuretanbas Ingjutna brickor av förzinkat stål 0,340 kg/st 200 x 92,5 x 66 mm Artikelnr

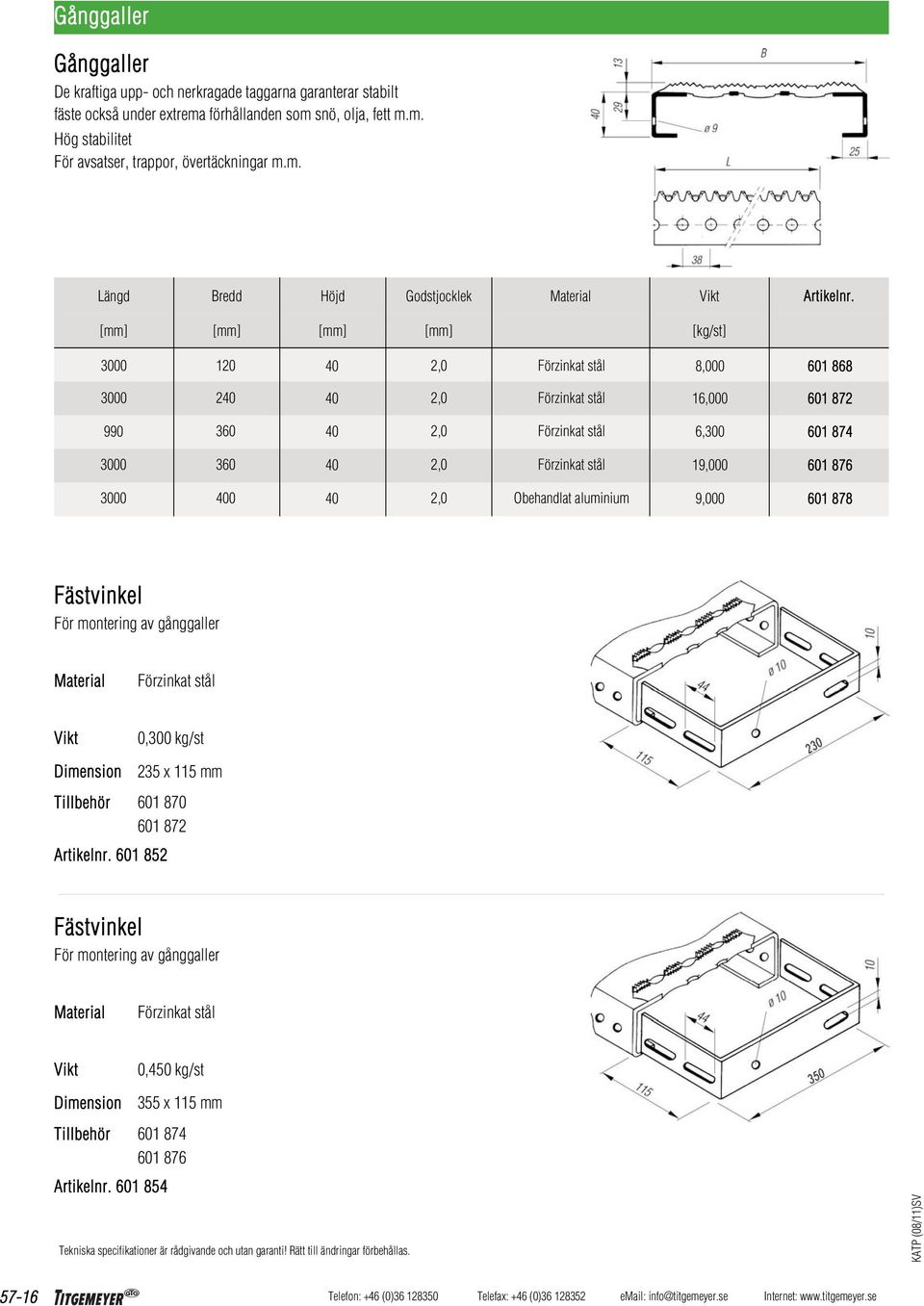

20 Gånggaller Gånggaller De kraftiga upp- och nerkragade taggarna garanterar stabilt fäste också under extrema förhållanden som snö, olja, fett m.m. Hög stabilitet För avsatser, trappor, övertäckningar m.m. Längd Bredd Höjd Godstjocklek Artikelnr. [mm] [mm] [mm] [mm] [kg/st] ,0 8, ,0 16, ,0 6, ,0 19, ,0 Obehandlat aluminium 9, Fästvinkel För montering av gånggaller 0,300 kg/st 235 x 115 mm Tillbehör Artikelnr Fästvinkel För montering av gånggaller 0,450 kg/st 355 x 115 mm Tillbehör Artikelnr
