1 Bruksanvisning Dykdator i färg

2 Icon HD Dykdator INNEHÅLLSTABELL 1 Inledning Ordlista Funktionslägen Slå på Icon HD och huvudmeny Laddningsbart batteri Ladda batteriet Ansluta Icon HD till en dator Alternativ för skärmkonfiguration Knappfunktioner I nödfall (IN) Montering och länkning av flaskmodulen (finns som tillval) Stänga av Icon HD 7 2 Menyer, inställningar och funktioner FÖRE DYKET INSTÄLLNINGAR STÄLL IN DYK LÄGE P-FAKTOR Höjd Gasintegrering Färgkodning för tryckomfång Vatten Länkad karta Display Ljudlarm Okontrollerad uppstigning Radera mättning STÄLL IN DATOR Språk Tid Enheter Ljusstyrka LCD-inställning Bakgrundsbelysningstid Deklination Kalibrering av kompass Om Icon HD Digital kompass Ställa in en riktning Loggbok Dykplanerare Kartor och foton Knapplås Dyka med Icon HD Några ord om Nitrox Larm Uppstigningshastighet MOD/ppO CNS =100 %; Missat dekompressionsstopp Läge missat dekompressionsstopp Lågt flasktryck (om flaskmodulen som finns som tillval används) Lågt batteri Visa information Displayerna EXTENDED och PROFILE KOMPASS Visa kartor under ett dyk Efter dyket Dyk mer mer än en gasblandning Ställa in mer än en gas Byta gas Speciella situationer Byta tillbaka till en gasblandning med lägre syrehalt Gå ner under MOD efter ett gasbyte TTR när du dyker med mer än en gasblandning Loggbok för dyk med mer än en gasblandning Läge bottentidtagare Läge bottentidtagare orsakat av dykfel Icon HD - skötsel Teknisk information Underhåll Byta ut batteriet i Icon HD Byta ut batteriet i flaskmodulen Garanti Garanti - uteslutningar Så här hittar du produktens serienummer 20 5 Kassera enheten 20 2

3 1 Inledning 1.1 Ordlista AIR: ASC: AVG: CNS: DESAT: Dyk med luft Den totala uppstigningstiden d.v.s. tiden det tar att utföra uppstigningen från det aktuella djupet till ytan under ett dekompressionsdyk, inklusive alla dekompressionsstopp om uppstigningshastigheten är 10 m/min. Genomsnittligt djup, beräknat från början av dyket. Centrala nervsystemet. CNS% används för att bestämma nivån på syrgasförgiftning. Tid för kväveutvädring. Tiden som kroppen behöver för att vädra ut kvävet som den tagit upp under dyket. D-TIME: Dyktid, den totala tiden som tillbringats på ett djup under 1,2 m. FAST: Gasintegrering: Gasbyte: Max djup: MOD: Flera gaser: Nitrox: NO-FLY: Tid för direktuppstigning: O 2 : O 2 %: P-faktor: Länkning: ppo 2 : ppo 2 max: Djup för byte: YTINT: Safety stop: Tidtagare: TTR: För snabb uppstigning En funktion i Icon HD som inkluderar information om flasktryck i sina beräkningar och som visar informationen på dataskärmen. Byte från en andningsgas till en annan. Maximalt uppnått djup under dyket. Maximalt användningsdjup. Vid det här djupet uppnår syrets partialtryck (ppo 2 ) det maximalt tillåtna djupet (ppo 2 max). Om dykaren går djupare än MOD utsätts han/hon för riskabla nivåer ppo 2. Hänvisar till ett dyk där mer än en andningsgas används (luft och/eller Nitrox). En andningsblandning som består av syre och kväve och där syrehalten är 22 % eller högre. Den kortaste perioden som dykaren ska vänta innan han/hon flyger. Detta visar på hur länge du kan stanna på det aktuella djupet och fortfarande göra en direktuppstigning till ytan utan att utföra obligatoriska dekompressionsstopp. Syre. Syrehalten som datorn använder i alla beräkningar. Personliga faktorer som tillåter användaren att välja mellan dekompressionsalgoritmen som finns som standard (P0) eller en mer konservativ (P1, P2). Upprättande av en kodad RF-kommunikation mellan Icon HD och en tillägnad enhet, som t.ex. en flaskmodul. Syrets partialtryck. Detta syftar på syrets tryck i andningsblandningen. Det är en funktion som mäter djup och syrehalt. En ppo 2 som är högre än 1,6 bar anses vara farlig. Det maximalt tillåtna värdet för ppo 2. Tillsammans med syrehalten definierar detta MOD. Djupet på vilket dykaren planerar att byta till en blandning med högre syrehalt medan han/hon använder flergasalternativet. Ytintervall syftar på tiden som har gått sedan dyket avslutades. Säkerhetsstopp. En stoppklocka som kan ta tiden på vissa av dykets etapper. Tid till reserv syftar på tiden som dykaren kan tillbringa på det aktuella djupet innan flaskreserven tar vid. 3

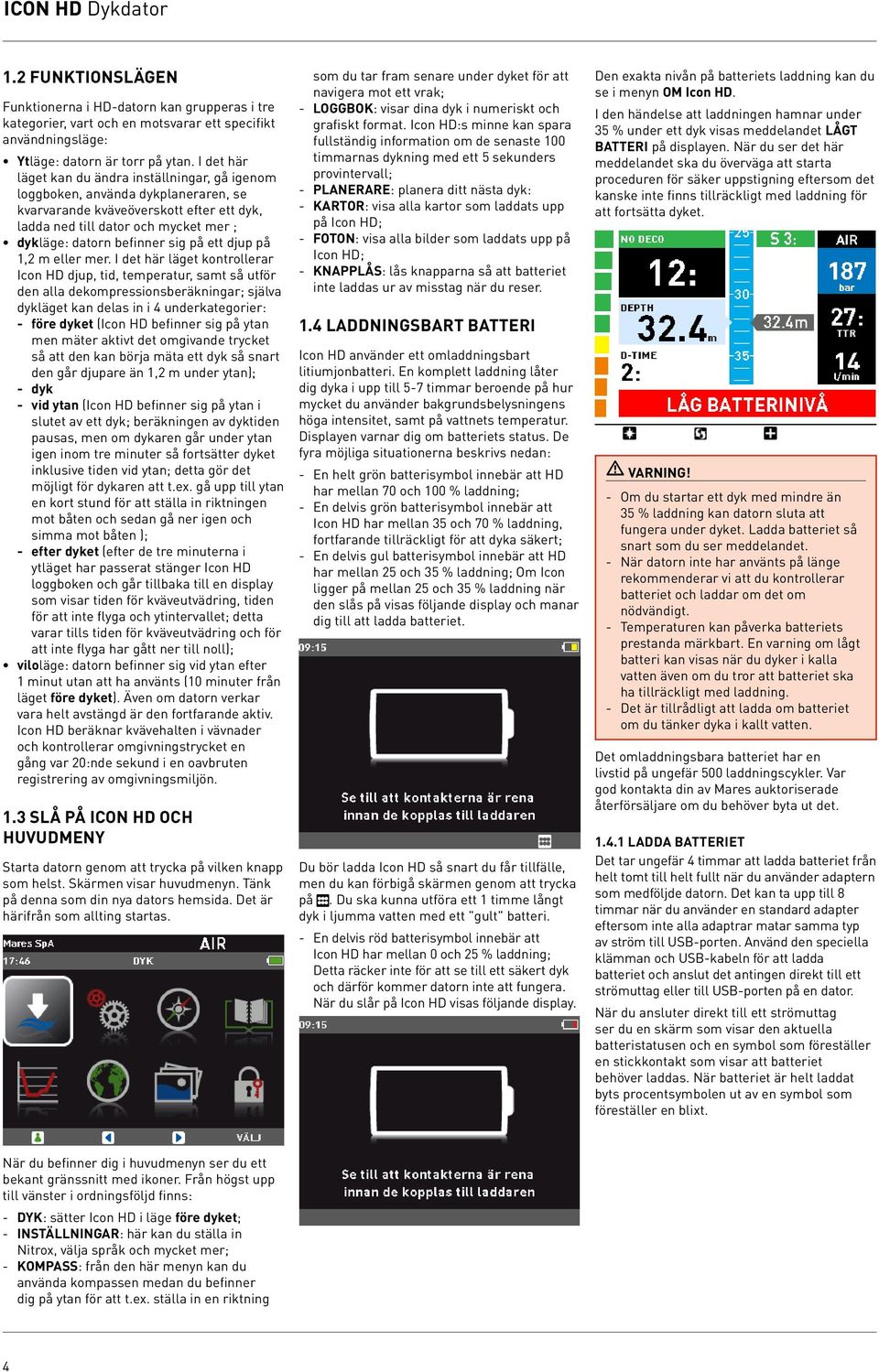

4 Icon HD Dykdator 1.2 Funktionslägen Funktionerna i HD-datorn kan grupperas i tre kategorier, vart och en motsvarar ett specifikt användningsläge: Ytläge: datorn är torr på ytan. I det här läget kan du ändra inställningar, gå igenom loggboken, använda dykplaneraren, se kvarvarande kväveöverskott efter ett dyk, ladda ned till dator och mycket mer ; dykläge: datorn befinner sig på ett djup på 1,2 m eller mer. I det här läget kontrollerar Icon HD djup, tid, temperatur, samt så utför den alla dekompressionsberäkningar; själva dykläget kan delas in i 4 underkategorier: - före dyket (Icon HD befinner sig på ytan men mäter aktivt det omgivande trycket så att den kan börja mäta ett dyk så snart den går djupare än 1,2 m under ytan); - dyk - vid ytan (Icon HD befinner sig på ytan i slutet av ett dyk; beräkningen av dyktiden pausas, men om dykaren går under ytan igen inom tre minuter så fortsätter dyket inklusive tiden vid ytan; detta gör det möjligt för dykaren att t.ex. gå upp till ytan en kort stund för att ställa in riktningen mot båten och sedan gå ner igen och simma mot båten ); - efter dyket (efter de tre minuterna i ytläget har passerat stänger Icon HD loggboken och går tillbaka till en display som visar tiden för kväveutvädring, tiden för att inte flyga och ytintervallet; detta varar tills tiden för kväveutvädring och för att inte flyga har gått ner till noll); viloläge: datorn befinner sig vid ytan efter 1 minut utan att ha använts (10 minuter från läget före dyket). Även om datorn verkar vara helt avstängd är den fortfarande aktiv. Icon HD beräknar kvävehalten i vävnader och kontrollerar omgivningstrycket en gång var 20:nde sekund i en oavbruten registrering av omgivningsmiljön. 1.3 Slå på Icon HD och huvudmeny Starta datorn genom att trycka på vilken knapp som helst. Skärmen visar huvudmenyn. Tänk på denna som din nya dators hemsida. Det är härifrån som allting startas. som du tar fram senare under dyket för att navigera mot ett vrak; - LOGGBOK: visar dina dyk i numeriskt och grafiskt format. Icon HD:s minne kan spara fullständig information om de senaste 100 timmarnas dykning med ett 5 sekunders provintervall; - PLANERARE: planera ditt nästa dyk: - KARTOR: visa alla kartor som laddats upp på Icon HD; - FOTON: visa alla bilder som laddats upp på Icon HD; - KNAPPLÅS: lås knapparna så att batteriet inte laddas ur av misstag när du reser. 1.4 Laddningsbart batteri Icon HD använder ett omladdningsbart litiumjonbatteri. En komplett laddning låter dig dyka i upp till 5-7 timmar beroende på hur mycket du använder bakgrundsbelysningens höga intensitet, samt på vattnets temperatur. Displayen varnar dig om batteriets status. De fyra möjliga situationerna beskrivs nedan: - En helt grön batterisymbol innebär att HD har mellan 70 och 100 % laddning; - En delvis grön batterisymbol innebär att Icon HD har mellan 35 och 70 % laddning, fortfarande tillräckligt för att dyka säkert; - En delvis gul batterisymbol innebär att HD har mellan 25 och 35 % laddning; Om Icon ligger på mellan 25 och 35 % laddning när den slås på visas följande display och manar dig till att ladda batteriet. Du bör ladda Icon HD så snart du får tillfälle, men du kan förbigå skärmen genom att trycka på. Du ska kunna utföra ett 1 timme långt dyk i ljumma vatten med ett "gult" batteri. - En delvis röd batterisymbol innebär att Icon HD har mellan 0 och 25 % laddning; Detta räcker inte för att se till ett säkert dyk och därför kommer datorn inte att fungera. När du slår på Icon HD visas följande display. Den exakta nivån på batteriets laddning kan du se i menyn OM Icon HD. I den händelse att laddningen hamnar under 35 % under ett dyk visas meddelandet LÅGT BATTERI på displayen. När du ser det här meddelandet ska du överväga att starta proceduren för säker uppstigning eftersom det kanske inte finns tillräckligt med laddning för att fortsätta dyket. - Om du startar ett dyk med mindre än 35 % laddning kan datorn sluta att fungera under dyket. Ladda batteriet så snart som du ser meddelandet. - När datorn inte har använts på länge rekommenderar vi att du kontrollerar batteriet och laddar om det om nödvändigt. - Temperaturen kan påverka batteriets prestanda märkbart. En varning om lågt batteri kan visas när du dyker i kalla vatten även om du tror att batteriet ska ha tillräckligt med laddning. - Det är tillrådligt att ladda om batteriet om du tänker dyka i kallt vatten. Det omladdningsbara batteriet har en livstid på ungefär 500 laddningscykler. Var god kontakta din av Mares auktoriserade återförsäljare om du behöver byta ut det Ladda batteriet Det tar ungefär 4 timmar att ladda batteriet från helt tomt till helt fullt när du använder adaptern som medföljde datorn. Det kan ta upp till 8 timmar när du använder en standard adapter eftersom inte alla adaptrar matar samma typ av ström till USB-porten. Använd den speciella klämman och USB-kabeln för att ladda batteriet och anslut det antingen direkt till ett strömuttag eller till USB-porten på en dator. När du ansluter direkt till ett strömuttag ser du en skärm som visar den aktuella batteristatusen och en symbol som föreställer en stickkontakt som visar att batteriet behöver laddas. När batteriet är helt laddat byts procentsymbolen ut av en symbol som föreställer en blixt. När du befinner dig i huvudmenyn ser du ett bekant gränssnitt med ikoner. Från högst upp till vänster i ordningsföljd finns: - DYK: sätter Icon HD i läge före dyket; - INSTÄLLNINGAR: här kan du ställa in Nitrox, välja språk och mycket mer; - KOMPASS: från den här menyn kan du använda kompassen medan du befinner dig på ytan för att t.ex. ställa in en riktning 4

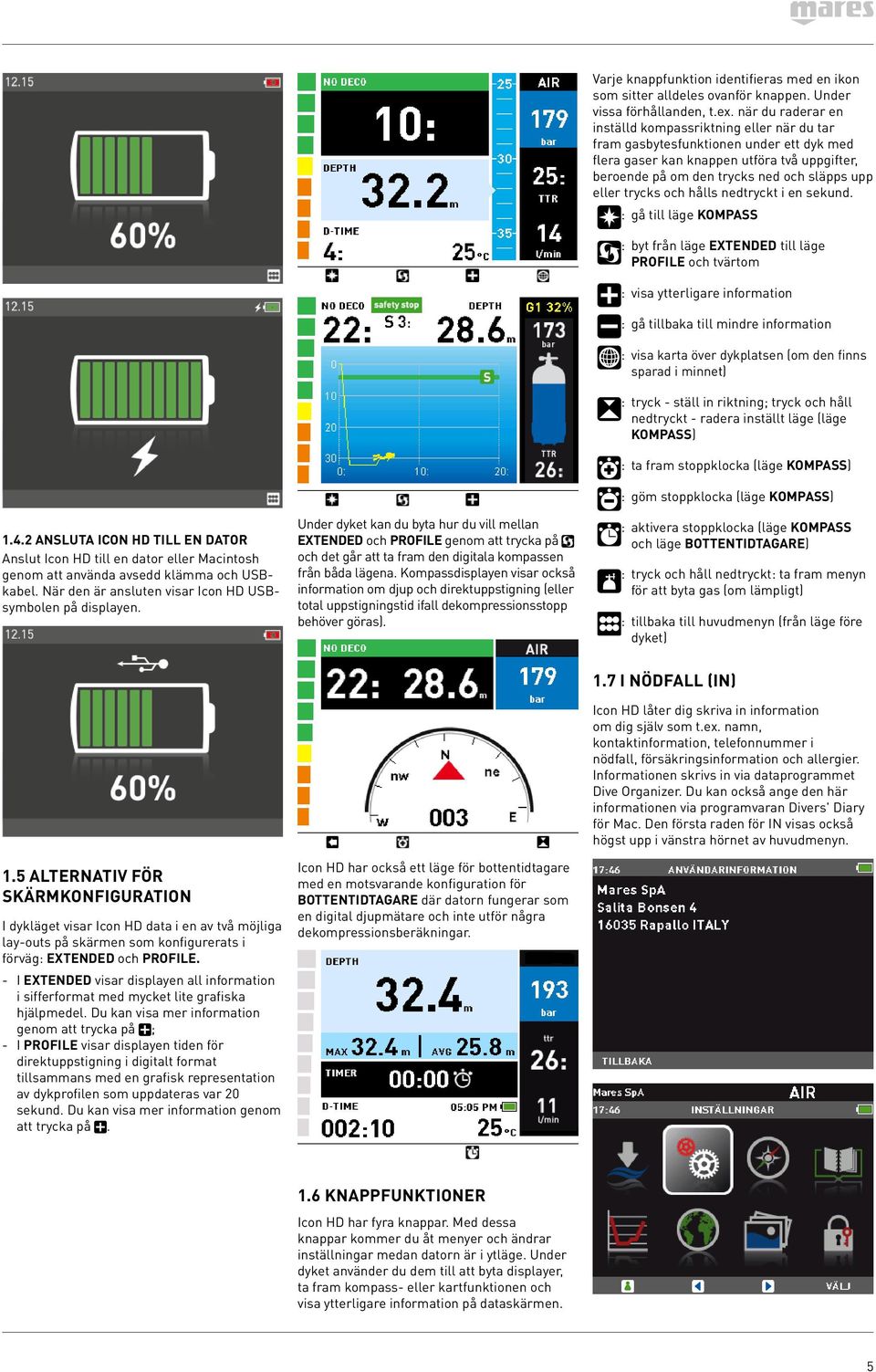

5 1.4.2 Ansluta Icon HD till en dator Anslut Icon HD till en dator eller Macintosh genom att använda avsedd klämma och USBkabel. När den är ansluten visar Icon HD USBsymbolen på displayen. Under dyket kan du byta hur du vill mellan EXTENDED och PROFILE genom att trycka på och det går att ta fram den digitala kompassen från båda lägena. Kompassdisplayen visar också information om djup och direktuppstigning (eller total uppstigningstid ifall dekompressionsstopp behöver göras). Varje knappfunktion identifieras med en ikon som sitter alldeles ovanför knappen. Under vissa förhållanden, t.ex. när du raderar en inställd kompassriktning eller när du tar fram gasbytesfunktionen under ett dyk med flera gaser kan knappen utföra två uppgifter, beroende på om den trycks ned och släpps upp eller trycks och hålls nedtryckt i en sekund. : gå till läge KOMPASS : byt från läge EXTENDED till läge PROFILE och tvärtom : visa ytterligare information : gå tillbaka till mindre information : visa karta över dykplatsen (om den finns sparad i minnet) : tryck - ställ in riktning; tryck och håll nedtryckt - radera inställt läge (läge KOMPASS) : ta fram stoppklocka (läge KOMPASS) : göm stoppklocka (läge KOMPASS) : aktivera stoppklocka (läge KOMPASS och läge BOTTENTIDTAGARE) : tryck och håll nedtryckt: ta fram menyn för att byta gas (om lämpligt) : tillbaka till huvudmenyn (från läge före dyket) 1.5 Alternativ för skärmkonfiguration I dykläget visar Icon HD data i en av två möjliga lay-outs på skärmen som konfigurerats i förväg: EXTENDED och PROFILE. - I EXTENDED visar displayen all information i sifferformat med mycket lite grafiska hjälpmedel. Du kan visa mer information genom att trycka på ; - I PROFILE visar displayen tiden för direktuppstigning i digitalt format tillsammans med en grafisk representation av dykprofilen som uppdateras var 20 sekund. Du kan visa mer information genom att trycka på. Icon HD har också ett läge för bottentidtagare med en motsvarande konfiguration för BOTTENTIDTAGARE där datorn fungerar som en digital djupmätare och inte utför några dekompressionsberäkningar. 1.7 I nödfall (IN) Icon HD låter dig skriva in information om dig själv som t.ex. namn, kontaktinformation, telefonnummer i nödfall, försäkringsinformation och allergier. Informationen skrivs in via dataprogrammet Dive Organizer. Du kan också ange den här informationen via programvaran Divers' Diary för Mac. Den första raden för IN visas också högst upp i vänstra hörnet av huvudmenyn. 1.6 Knappfunktioner Icon HD har fyra knappar. Med dessa knappar kommer du åt menyer och ändrar inställningar medan datorn är i ytläge. Under dyket använder du dem till att byta displayer, ta fram kompass- eller kartfunktionen och visa ytterligare information på dataskärmen. 5

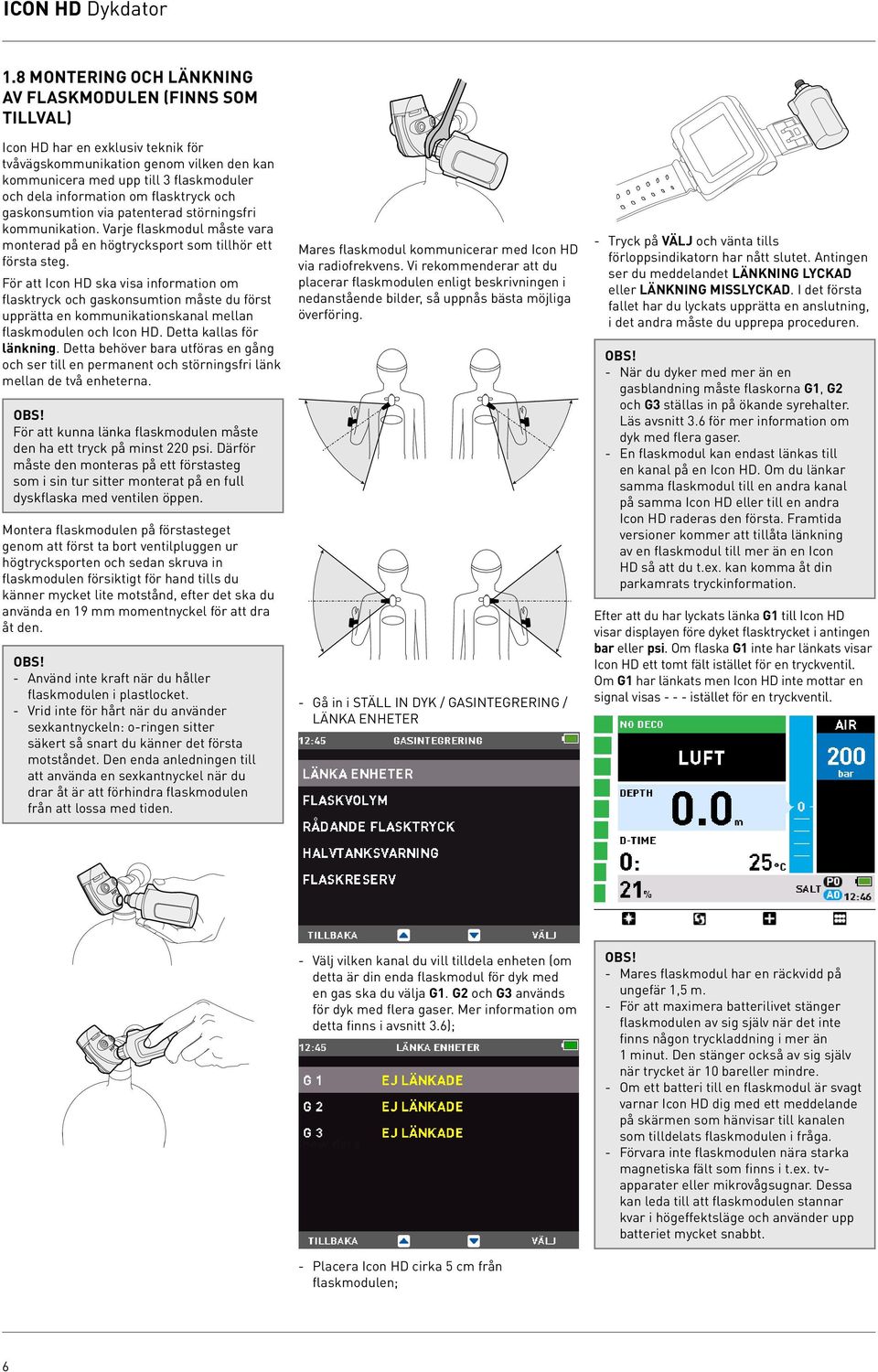

6 Icon HD Dykdator 1.8 Montering och länkning av flaskmodulen (finns som tillval) HP Icon HD har en exklusiv teknik för tvåvägskommunikation genom vilken den kan kommunicera med upp till 3 flaskmoduler och dela information om flasktryck och gaskonsumtion via patenterad störningsfri kommunikation. Varje flaskmodul måste vara monterad på en högtrycksport som tillhör ett första steg. För att Icon HD ska visa information om flasktryck och gaskonsumtion måste du först upprätta en kommunikationskanal mellan flaskmodulen och Icon HD. Detta kallas för länkning. Detta behöver bara utföras en gång och ser till en permanent och störningsfri länk mellan de två enheterna. För att kunna länka flaskmodulen måste den ha ett tryck på minst 220 psi. Därför måste den monteras på ett förstasteg som i sin tur sitter monterat på en full dyskflaska med ventilen öppen. Montera flaskmodulen på förstasteget genom att först ta bort ventilpluggen ur högtrycksporten och sedan skruva in flaskmodulen försiktigt för hand tills du känner mycket lite motstånd, efter det ska du använda en 19 mm momentnyckel för att dra åt den. - Använd inte kraft när du håller flaskmodulen i plastlocket. - Vrid inte för hårt när du använder sexkantnyckeln: o-ringen sitter säkert så snart du känner det första motståndet. Den enda anledningen till att använda en sexkantnyckel när du drar åt är att förhindra flaskmodulen från att lossa med tiden. HP Mares flaskmodul kommunicerar med Icon HD via radiofrekvens. Vi rekommenderar att du placerar flaskmodulen enligt beskrivningen i nedanstående bilder, så uppnås bästa möjliga överföring. - Gå in i STÄLL IN DYK / GASINTEGRERING / LÄNKA ENHETER - Tryck på VÄLJ och vänta tills förloppsindikatorn har nått slutet. Antingen ser du meddelandet LÄNKNING LYCKAD eller LÄNKNING MISSLYCKAD. I det första fallet har du lyckats upprätta en anslutning, i det andra måste du upprepa proceduren. - När du dyker med mer än en gasblandning måste flaskorna G1, G2 och G3 ställas in på ökande syrehalter. Läs avsnitt 3.6 för mer information om dyk med flera gaser. - En flaskmodul kan endast länkas till en kanal på en Icon HD. Om du länkar samma flaskmodul till en andra kanal på samma Icon HD eller till en andra Icon HD raderas den första. Framtida versioner kommer att tillåta länkning av en flaskmodul till mer än en Icon HD så att du t.ex. kan komma åt din parkamrats tryckinformation. Efter att du har lyckats länka G1 till Icon HD visar displayen före dyket flasktrycket i antingen bar eller psi. Om flaska G1 inte har länkats visar Icon HD ett tomt fält istället för en tryckventil. Om G1 har länkats men Icon HD inte mottar en signal visas istället för en tryckventil. HP HP HP HP - Välj vilken kanal du vill tilldela enheten (om detta är din enda flaskmodul för dyk med en gas ska du välja G1. G2 och G3 används för dyk med flera gaser. Mer information om detta finns i avsnitt 3.6); HP - Mares flaskmodul har en räckvidd på ungefär 1,5 m. - För att maximera batterilivet stänger flaskmodulen av sig själv när det inte finns någon tryckladdning i mer än 1 minut. Den stänger också av sig själv när trycket är 10 bareller mindre. - Om ett batteri till en flaskmodul är svagt varnar Icon HD dig med ett meddelande på skärmen som hänvisar till kanalen som tilldelats flaskmodulen i fråga. - Förvara inte flaskmodulen nära starka magnetiska fält som finns i t.ex. tvapparater eller mikrovågsugnar. Dessa kan leda till att flaskmodulen stannar kvar i högeffektsläge och använder upp batteriet mycket snabbt. - Placera Icon HD cirka 5 cm från flaskmodulen; 6

7 MENY Beskrivning STÄLL IN DYK LÄGE Låter dig välja mellan luft, nitrox och läge bottentidtagare. Det är här du ställer in värdena för O 2 % och ppo 2 max när du ska dyka med nitrox. Se Kapitel 4 för information om hur du byter ut batteriet i flaskmodulen. 1.9 Stänga av Icon HD Icon HD stängs av automatiskt efter 1 minut utan användning när den befinner sig i ytläge och efter 10 minuter utan användning i läge före dyket. Du kan också stänga av den manuellt från huvudmenyn genom att välja ikonen KNAPPLÅS. 2 Menyer, inställningar och funktioner Det här kapitlet beskriver i detalj alla menyer, inställningar och funktioner som finns i dykdatorn Icon HD. 2.1 FÖRE DYKET Använd den här menyn för att ställa in Icon HD på läget redo-att-dyka. Detta ser till att Icon HD börjar att övervaka dyket så snart ett djup på 1,2 m nås. Om du startar dyket utan att sätta Icon HD i läget före dyket byter Icon HD till dykläge automatiskt, men med en försening på upp till 20 sekunder från att den hamnar i vattnet. - Om du stannar kvar i läget före dyket i längre än 10 minuter utan att trycka på några knappar kommer Icon HD att stängas av. - Det är tillrådligt att ställa in Icon HD på läget före dyket innan du går ned. Uraktlåtenhet att göra detta kan leda till en försening på upp till 20 sekunder i Icon HD:s registrering av dyket. 2.2 INSTÄLLNINGAR I Icon HD:s meny INSTÄLLNINGAR kan du få åtkomst till funktioner eller kan du ändra inställningar. När du befinner dig i den här menyn ser du tre undermenyer: STÄLL IN DYK, där du kan ställa in parametrar som relaterar till dyket, STÄLL IN DATOR, där du kan ställa in parametrar som relaterar till datorn OM Icon HD, där du hittar information om just din Icon HD och även statistik om de dyk du utfört med datorn. Här följer en kort beskrivning av varje meny. P-FAKTOR HÖJD GASINTEGRERING VATTEN LÄNKAD KARTA DISPLAY LJUDLARM Låter dig välja mellan standardalgoritmen (P0) och en alltmer konservativ algoritm (P1, P2). Låter dig ställa in algoritmen på höjdläge när du dyker i bergssjöar. Låter dig synkronisera din Icon HD med alternativa flaskmoduler och att definiera alla parametrar med avseende på gasintegrering (flaskvolym, vilket flasktryck som används, flaskreserv m.m.). Låter dig välja mellan saltoch sötvatten. Låter dig välja en karta som du kan ta fram på displayen under dyket. Låter dig ställa in standarddisplayen (EXTENDED eller PROFILE). Det är den här displayen som Icon HD startar dyket med och den som den återgår till ifall av larm eller varningsmeddelanden. Låter dig stänga av alla ljudlarm i Icon HD. OKONTROLLERAD UPPSTIGNING Låter dig stänga av dykfel p.g.a. okontrollerad uppstigning. Denna funktion är enbart till för dykinstruktörer som kan befinna sig i sådana situationer p.g.a. undervisningskrav. RADERA MÄTTNING Låter dig återställa kvävemättningen till noll och på så vis radera effekterna av ett tidigare dyk. Denna funktion är endast till för dem som planerar att låna ut sin dator till en annan dykare som inte har utfört ett dyk under de senaste 24 timmarna. 7

8 Icon HD Dykdator MENY STÄLL IN DATOR SPRÅK TID ENHETER LJUSSTYRKA LCD INSTÄLLNINGAR BAKGRUNDS BELYSNINGSTID DEKLINATION KOMPASS KALIBRERING STÄLL IN DYK Beskrivning Låter dig ställa in språket för gränssnittet, alla menyer och varningsmeddelanden under dyket. Låter dig ställa in datum och tid. Låter dig välja mellan metriska enheter (m, C, bar) och brittiska standardenheter (ft, F, psi) Låter dig ställa in den maximala ljusstyrkan på bakgrundsbelysningen. Låter dig kompensera ifall av förvanskning i displayen. Låter dig ställa in tidsintervallet efter vilket displayen går från maximal bakgrundsbelysning till belysning med låg ström. Låter dig kompensera mellan det magnetiska norr och det geografiska norr i den digitala kompassen. Låter dig omkalibrera kompassen LÄGE I den här menyn definierar du vilken typ av gas du ska andas under dyket (LUFT eller NITROX, inklusive FLERA GASER). Du kan också ställa in Icon HD på BOTTENTIDTAGARE, i vilket fall Icon HD endast visar tid, djup och temperatur: den utför inga dekompressionsberäkningar och den visar inga varningar och larm. Använd och för att markera ditt val och tryck sedan på VÄLJ för att aktivera det. LUFT är detsamma som att ställa in NITROX på 21 % och en ppo 2 max på 1,4 bar, men förenklar displayen lite genom att inte visa CNS (värdet beräknas ändå och om det behövs utlöses 75 %-varningen och 100 %-varningen). När du väljer NITROX, kommer du till en undermeny där du kan definiera procentandelen syre i blandningen (O 2 %) och det maximala värdet på syrets partialtryck (ppo 2 max) för upp till tre andningsblandningar. Det maximalt möjliga värdet för ppo 2 max är 1,6 bar. De flesta utbildningsinstitutioner rekommenderar att du inte överstiger 1,4 bar. När du är inne i menyn ska du använda och för att byta O 2 %, och se hur detta påverkar det maximala användningsdjupet (MOD). Tryck sedan på NÄSTA för att gå till ppo 2 max och använda och för att byta värdet, lägg återigen märke till hur detta påverkar MOD. Tryck på STÄLL IN för att spara och gå ut ur menyn. Du kan också trycka på TILLBAKA efter att du har ställt in O 2 % för att spara och gå ut ur menyn och på så vis hoppa över inställningen av ppo 2 max. - Dyk med Nitrox ska endast utföras av erfarna dykar efter lämplig utbildning på en internationellt erkänd institution. - Före varje dyk och efter att du har bytt flaska måste du se till att den inställda syrehalten i Icon HD motsvarar syrehalten i flaskan. Inställning av fel syrehalt kan leda till allvarlig skada eller dödsfall. Detta är också menyn där du ställer in dina dekompressionsgaser om du dyker med mer än en gas. Se kapitel 3.6 för mer information om dyk med mer än en gas P-FAKTOR Icon HD låter dig ställa in ytterligare en personlig säkerhetsfaktor för de situationer där du vill vara extra försiktigt, som t.ex. efter ett långt uppehåll eller när du planerar ett ansträngande dyk. I den här menyn kan du välja mellan standardalgoritmen (P0), en mer konservativ version (P2) eller en som hamnar mitt emellan (P1). Valet av P-FAKTOR reflekteras i dykplaneraren Höjd Atmosfäriskt tryck är ett resultat av höjd och väderförhållanden. Det är viktigt att ta med detta i beräkningen när du dyker eftersom det omgivande atmosfäriska trycket påverkar hur kroppen tar upp och vädrar ut kväve. Över en viss höjd måste dekompressionsalgoritmen ändras för att ta med effekten av ändringen i det atmosfäriska trycket i beräkningen. När du dyker i en bergssjö ska du ta reda på vilken höjd den ligger på och välja korrekt inställning i Icon HD bland de fyra alternativ som finns tillgängliga: - A0: från havsnivå till ungefär 700 m; - A1: från ungefär 700 m till ungefär m; - A2: från ungefär m m till ungefär m; - A3: från ungefär m m till ungefär m; - Vi rekommenderar inte att du dyker på höjder över m. Om du trots allt gör det ska du ställa in Icon HD på BOTTENTIDTAGARE och hitta lämpliga dyktabeller. Dyk i bergsjöar utan att först ställa in Icon HD till korrekt höjd kan leda till allvarlig skada eller dödsfall Gasintegrering Den här menyn innehåller fem undermenyer. Den första låter dig länka flaskmodulerna till Icon HD. I avsnitt 1.8 hittar du en beskrivning om länkningsprocessen. Den andra menyn, FLASK VOLYM, låter dig ställa in flaskans storlek och volym, en och en för G1, G2 och G3. Den här parametern är viktig för en korrekt utvärdering av gaskonsumtion i l/min. Standardinställningen är 12 l för metriska system och 80 kubikfot i brittiska standardenheter. För brittiska standardenheter är det väsentligt att du också ställer in korrekt rådande flasktryck eftersom flaskstorleken hänvisar till detta tryck. Den tredje menyn, RÅDANDE FLASK TRYCK, är var du definerar det nominella arbetstrycket i dina flaskor. Detta går också att ställa in individuellt för varje flaska (G1, G2 eller G3). Det här värdet används för att visa den grafiska representationen av flaskan i vyn PROFILE, men används även för att definiera tryck för färgkodning (beskrivs i avsnitt ). När enheterna ställs in på ft/ F/ psi är det här värdet viktigt eftersom de tillsammans med flaskvolymen låter Icon HD korrekt utvärdera din gaskonsumtion i kubikfot/min. Standardvärdena är 200 baroch psi. 8

9 Den fjärde menyn, HALVTANKSVARNING, är värdet då Icon HD utlöser en halvtanksvarning. Detta går också att ställa in individuellt för varje flaska (G1, G2 eller G3). Det kan ställas in på vad som helst mellan 80 och 200 bar. Värdet används också för att definera trycket för färgkodning enligt beskrivningen nedan. Standardvärdena är 100 baroch psi. Den femte och sista menyn, FLASKRESERV, är värdet då ett larm utlöses eftersom du alltid ska befinna dig på ytan innan du når den här nivån. Dessutom används det här värdet för att beräkna TTR-värdet (se avsnitten och 3.3.1). Detta går också att ställa in individuellt för varje flaska (G1, G2 eller G3). Standardvärdena är 50 baroch 750 psi Färgkodning för tryckomfång Förutom ett numeriskt värde för flasktrycket använder Icon HD färgkodning för en omedelbar visuell representation av flasktrycket. I lägena EXTENDED och KOMPASS appliceras färgen till bakgrunden i fältet som innehåller information om flasktryck, medan färgen i läge PROFILE appliceras till insidan av piktogrammet på flaskan. Tryckomfånget från rådande flasktryck till tom tank är indelat i 5 omfång från BLÅTT till GRÖNT till GULT till ORANGE till RÖTT. Omfången definieras så här: BLÅTT: den övre halvan mellan RÅDANDE FLASK TRYCK och HALV TANKS VARNING (standardvärde: över 150 bar) ORANGE: den lägre halvan mellan HALV TANKS VARNING och FLASKRESERV (standardvärde: mellan 75 baroch 50 bar) RÖTT: under FLASKRESERV (standardvärde: under 50 bar) som helst byta mellan displaylägen under dyket genom att trycka på Ljudlarm I den här menyn kan du avaktivera ljudlarm. Om du avaktiverar ljudlarm kan det leda till potentiellt farliga situationer som kan resultera i allvarlig skada eller dödsfall Okontrollerad uppstigning En okontrollerad uppstigning definieras som en där en hastighet på 12 m/min eller högre hölls under mer än två tredjedelar av avståndet till ytan. Detta gäller enbart för dyk på större djup än 12 m. Ifall detta uppstår, p.g.a. den potentiella skadliga bildningen av gasfrön, låser Icon HD datorn i 24 timmar för att du inte ska kunna dyka igen. I den här menyn kan du avaktivera datorns låsningsfunktion i fall av en okontrollerad uppstigning. - En okontrollerad uppstigning ökar risken för tryckfallssjuka (DCS - decompression sickness). - Den här funktionen är endast avsedd för mycket erfarna dykare som t.ex. dykinstruktörer som accepterar fullt ansvar för konsekvenserna av att stänga av funktionen Radera mättning Icon HD låter dig återställa tiden för kväveutvädring i datorn. All information om mättning i vävnader från ett dyk du nyligen gjort återställs till noll och datorn behandlar nästa dyk som ett icke-upprepat dyk. Denna funktion är användbar när datorn lånas ut till en annan dykare som inte har dykt under de senaste 24 timmarna. GRÖNT: den lägre halvan mellan RÅDANDE FLASK TRYCK och HALV TANKS VARNING (standardvärde: mellan 150 baroch 100 bar) GULT: den övre halvan mellan HALV TANKS VARNING och FLASKRESERV (standardvärde: mellan 100 baroch 75 bar) Vatten Du kan ställa in datorn på kalibrering av sötvatten eller saltvatten beroende på var du tänker dyka. Om du ställer in fel vattentyp innebär det en felmarginal i djupmätning på cirka 3 % (d.v.s.på ett djup på 30 m visar en dator som är inställd på saltvatten 29 m i sötvatten och en dator som är inställd på sötvatten visar 31 m i saltvatten.) Detta påverkar inte datorns funktion eftersom datorn utför alla beräkningarna helt och hållet baserat på tryckmätningar Länkad karta I den här menyn kan du välja en karta som du senare kan ta fram under dyket. Om du inte ställer in en karta avaktiveras motsvarande knapp under dyket Display I den här menyn kan du ställa in vilken layout du föredrar i displayen. Du kan välja mellan EXTENDED och PROFILE. Icon HD startar dyket med den display du valt och går tillbaka till den ifall ett larm utlöses. Fast du kan när Det är extremt farligt att dyka efter att du har återställt tiden för kväveutvädring och detta kan leda till allvarlig skada eller dödsfall. Återställ inte tiden för kväveutvädring såvida du inte har goda skäl att göra det. När du är inne i menyn ser du en grafisk representation av laddningen i alla vävnader för dekompressionsberäkningen. För att förhindra att du återställer mättningen av misstag måste du ange säkerhetskoden när du beslutar dig för att återställa. Säkerhetskoden är

10 Icon HD Dykdator 10 sekunder och 1 minut i 10-sekunders intervall. Du kan också ställa in det på i vilket fall bakgrundsbelysningen i Icon HD är permanent inställd på hög intensitet. Efter att du har skrivit i säkerhetskoden får du en bekräftelse om att raderingen har lyckats STÄLL IN DATOR Språk I den här menyn kan du ställa in språket för användargränssnittet och för larmmeddelanden under dyket Tid Menyn låter dig ställa in tidsformatet, tid och datum Enheter Du kan välja mellan metriska (djup i meter, temperatur i C, flasktryck i bar) och brittiska standardenheter (djup i fot, temperatur i F, flasktryck i psi) Ljusstyrka Menyn låter dig ändra displayens ljusstyrka i högeffektsläget (se avsnitt ) för att anpassa till olika nivåer på ljusförhållanden. När du går in i den här menyn visas ett skjutreglage över displayen. Använd och för att ställa in nivån på ljusstyrkan LCD-inställning Den här menyn låter dig optimera displayen. Använd och och observera hur testdisplayen påverkas Bakgrundsbelysningstid Icon HD har en färgdisplay med permanent bakgrundsbelysning. För att optimera batterilivet finns det två nivåer med intensitet i dykläget: ett läge med låg spänning där det fortfarande går att läsa displayen men intensiteten är lägre och ett läge med hög spänning där intensiteten definieras med inställningen LJUSSTYRKA i När du trycker på en knapp byter Icon HD från intensitet med låg spänning till hög spänning. I den här menyn kan du välja hur länge intervallen för hög intensitet ska vara; mellan - Bakgrundsbelysningen använder batterienergi: ju längre bakgrundsbelysningen är på hög intensitet desto kortare tid varar batteriet. - Om varningen LÅGT BATTERI visas avaktiveras funktionen hög intensitet och displayen stannar på låg effekt Deklination Beroende på var exakt på planeten du befinner dig kan det finnas en avvikelse mellan det sanna norr och det magnetiska norr. En kompass visar alltid det magnetiska norr, så via den här menyn kan du ställa in ett värde för den s.k. deklinationen som gör att kompassen visar det sanna norr istället Kalibrering av kompass Den digitala kompassen i Icon HD kalibreras på fabriken och, under normala förhållanden, behövs inget ytterligare underhåll. Fast i vissa omständigheter, som t.ex. om den kommer i kontakt med extremt intensiva magnetiska fält kan det bli nödvändigt att omkalibrera kompassen för precision. Om du märker en tydlig avvikelse i hur kompassen pekar ska du gå till den här menyn och utföra kalibreringen enligt beskrivningen nedan. Först måste du ange säkerhetskoden, Så visas följande bild i displayen. Håll nu Icon HD vågrätt på ytan och vrid långsamt motsols ett varv. När du har avslutat cirkeln är kalibreringen fullföljd Om Icon HD Undermenyn innehåller en mängd information om maskinvaran och programvaran som finns på Icon HD. Här finns också information om datorns användning, som t.ex. det längsta dyket, det djupaste dyket, det totala antalet dyk och den totala dyktiden. Dessutom kan du återgå till de ursprungliga inställningarna via FACTORY RESET (det här alternativet finns inte tillgängligt när det finns kvarvarande kväve i datorn). Alternativet FABRIKSUNDERHÅLL ska endast användas av auktoriserad personal. 2.3 Digital kompass Icon HD har en digital kompass med lutningskompensation som kan användas i nästan vilken lutning som helst. Kompassen kan tas fram när som helst under dyket och det kan även användas på ytan. Menyn låter dig använda kompassen på ytan och även ställa in en riktning för referens under ditt nästa dyk. Siffran som visas i mitten av kompassrosen representerar riktningen mellan 0 (Norr) och Ställa in en riktning Med kan du ställa in en referensinriktning. Denna funktion kan komma till nytta om du t.ex. befinner dig på en båt och det finns ett landmärke på kusten som du kan använda som referens för att nå en viss plats på dykplatsen. Tryck på så visas en punkt som indikerar den inställda riktningen. Ytterligare symboler som också visas: fyrkanter vid 90 grader, trianglar vid 120 grader och två parallella linjer vid 180 grader, som hjälp då du navigerar i en fyrkant, triangel eller fram och tillbaka. Siffran längst ner representerar avvikelsen från riktningen som du pekar mot med hänvisning till den inställda riktningen. När du befinner dig under vattnet ska du rikta in punkten med pilen och börja simma i den riktningen. Om du trycker på igen åsidosätter den nya riktningen den som finns i minnet. Om du trycker och håller nedtryckt raderar du riktningen. 10

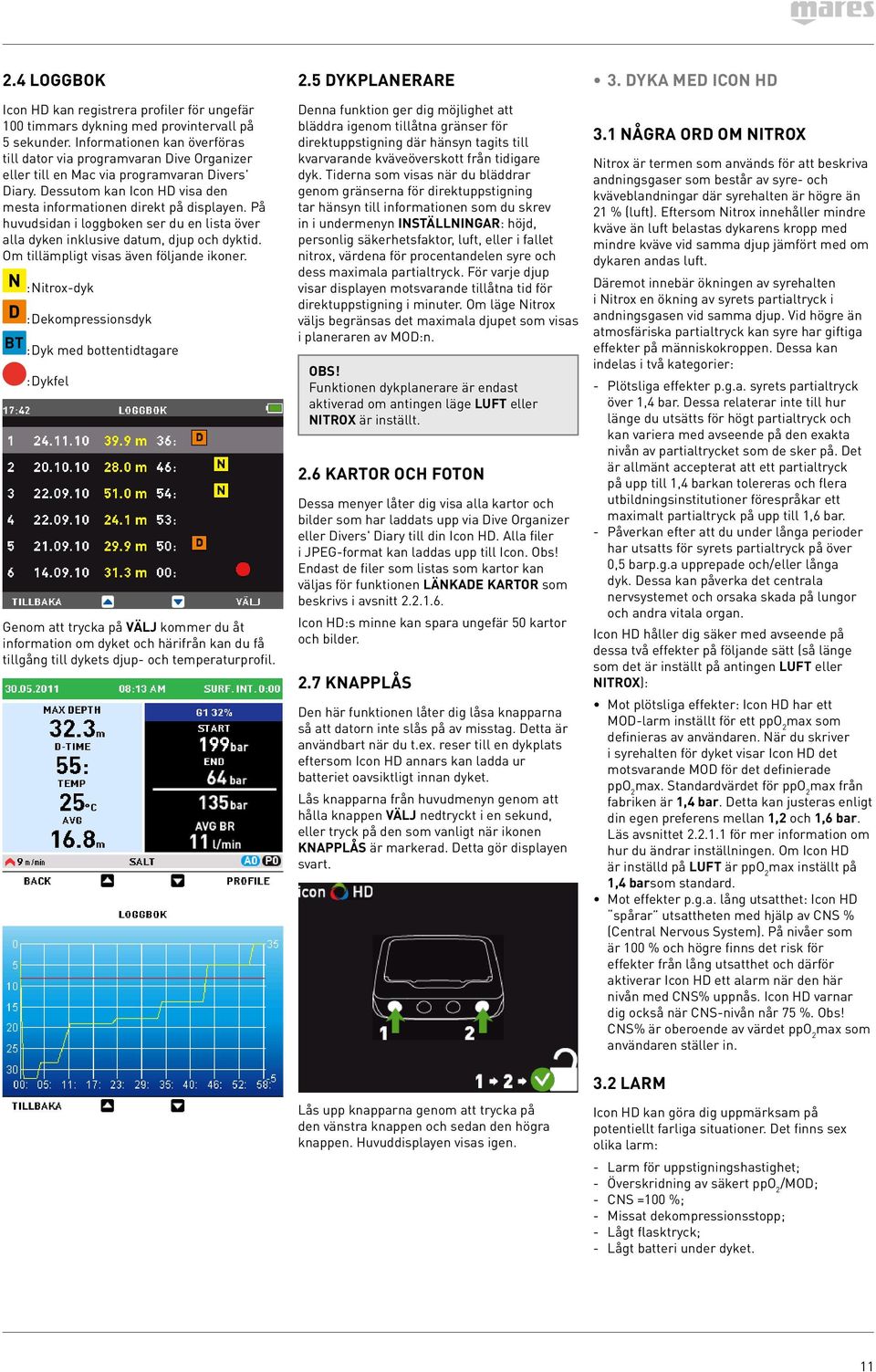

11 2.4 Loggbok Icon HD kan registrera profiler för ungefär 100 timmars dykning med provintervall på 5 sekunder. Informationen kan överföras till dator via programvaran Dive Organizer eller till en Mac via programvaran Divers' Diary. Dessutom kan Icon HD visa den mesta informationen direkt på displayen. På huvudsidan i loggboken ser du en lista över alla dyken inklusive datum, djup och dyktid. Om tillämpligt visas även följande ikoner. : Nitrox-dyk : Dekompressionsdyk : Dyk med bottentidtagare : Dykfel Genom att trycka på VÄLJ kommer du åt information om dyket och härifrån kan du få tillgång till dykets djup- och temperaturprofil. 2.5 Dykplanerare Denna funktion ger dig möjlighet att bläddra igenom tillåtna gränser för direktuppstigning där hänsyn tagits till kvarvarande kväveöverskott från tidigare dyk. Tiderna som visas när du bläddrar genom gränserna för direktuppstigning tar hänsyn till informationen som du skrev in i undermenyn INSTÄLLNINGAR: höjd, personlig säkerhetsfaktor, luft, eller i fallet nitrox, värdena för procentandelen syre och dess maximala partialtryck. För varje djup visar displayen motsvarande tillåtna tid för direktuppstigning i minuter. Om läge Nitrox väljs begränsas det maximala djupet som visas i planeraren av MOD:n. Funktionen dykplanerare är endast aktiverad om antingen läge LUFT eller NITROX är inställt. 2.6 Kartor och foton Dessa menyer låter dig visa alla kartor och bilder som har laddats upp via Dive Organizer eller Divers' Diary till din Icon HD. Alla filer i JPEG-format kan laddas upp till Icon. Endast de filer som listas som kartor kan väljas för funktionen LÄNKADE KARTOR som beskrivs i avsnitt Icon HD:s minne kan spara ungefär 50 kartor och bilder. 2.7 Knapplås Den här funktionen låter dig låsa knapparna så att datorn inte slås på av misstag. Detta är användbart när du t.ex. reser till en dykplats eftersom Icon HD annars kan ladda ur batteriet oavsiktligt innan dyket. Lås knapparna från huvudmenyn genom att hålla knappen VÄLJ nedtryckt i en sekund, eller tryck på den som vanligt när ikonen KNAPPLÅS är markerad. Detta gör displayen svart. Lås upp knapparna genom att trycka på den vänstra knappen och sedan den högra knappen. Huvuddisplayen visas igen. 3. Dyka med Icon HD 3.1 Några ord om Nitrox Nitrox är termen som används för att beskriva andningsgaser som består av syre- och kväveblandningar där syrehalten är högre än 21 % (luft). Eftersom Nitrox innehåller mindre kväve än luft belastas dykarens kropp med mindre kväve vid samma djup jämfört med om dykaren andas luft. Däremot innebär ökningen av syrehalten i Nitrox en ökning av syrets partialtryck i andningsgasen vid samma djup. Vid högre än atmosfäriska partialtryck kan syre har giftiga effekter på människokroppen. Dessa kan indelas i två kategorier: - Plötsliga effekter p.g.a. syrets partialtryck över 1,4 bar. Dessa relaterar inte till hur länge du utsätts för högt partialtryck och kan variera med avseende på den exakta nivån av partialtrycket som de sker på. Det är allmänt accepterat att ett partialtryck på upp till 1,4 barkan tolereras och flera utbildningsinstitutioner förespråkar ett maximalt partialtryck på upp till 1,6 bar. - Påverkan efter att du under långa perioder har utsatts för syrets partialtryck på över 0,5 barp.g.a upprepade och/eller långa dyk. Dessa kan påverka det centrala nervsystemet och orsaka skada på lungor och andra vitala organ. Icon HD håller dig säker med avseende på dessa två effekter på följande sätt (så länge som det är inställt på antingen LUFT eller NITROX): Mot plötsliga effekter: Icon HD har ett MOD-larm inställt för ett ppo 2 max som definieras av användaren. När du skriver i syrehalten för dyket visar Icon HD det motsvarande MOD för det definierade ppo 2 max. Standardvärdet för ppo 2 max från fabriken är 1,4 bar. Detta kan justeras enligt din egen preferens mellan 1,2 och 1,6 bar. Läs avsnittet för mer information om hur du ändrar inställningen. Om Icon HD är inställd på LUFT är ppo 2 max inställt på 1,4 barsom standard. Mot effekter p.g.a. lång utsatthet: Icon HD spårar utsattheten med hjälp av CNS % (Central Nervous System). På nivåer som är 100 % och högre finns det risk för effekter från lång utsatthet och därför aktiverar Icon HD ett alarm när den här nivån med CNS% uppnås. Icon HD varnar dig också när CNS-nivån når 75 %. CNS% är oberoende av värdet ppo 2 max som användaren ställer in. 3.2 Larm Icon HD kan göra dig uppmärksam på potentiellt farliga situationer. Det finns sex olika larm: - Larm för uppstigningshastighet; - Överskridning av säkert ppo 2 /MOD; - CNS =100 %; - Missat dekompressionsstopp; - Lågt flasktryck; - Lågt batteri under dyket. 11

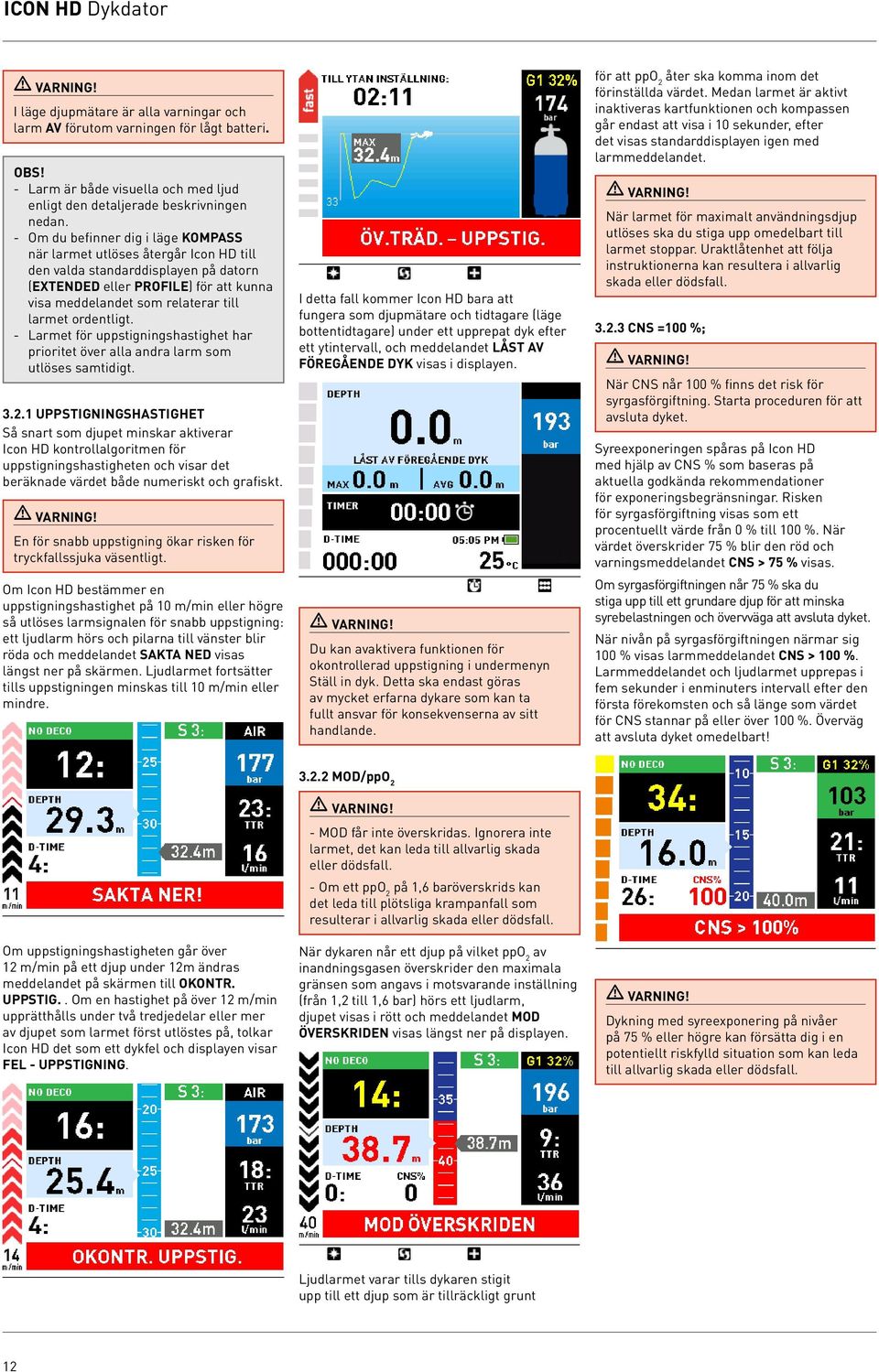

12 Icon HD Dykdator I läge djupmätare är alla varningar och larm AV förutom varningen för lågt batteri. - Larm är både visuella och med ljud enligt den detaljerade beskrivningen nedan. - Om du befinner dig i läge KOMPASS när larmet utlöses återgår Icon HD till den valda standarddisplayen på datorn (EXTENDED eller PROFILE) för att kunna visa meddelandet som relaterar till larmet ordentligt. - Larmet för uppstigningshastighet har prioritet över alla andra larm som utlöses samtidigt Uppstigningshastighet Så snart som djupet minskar aktiverar Icon HD kontrollalgoritmen för uppstigningshastigheten och visar det beräknade värdet både numeriskt och grafiskt. En för snabb uppstigning ökar risken för tryckfallssjuka väsentligt. Om Icon HD bestämmer en uppstigningshastighet på 10 m/min eller högre så utlöses larmsignalen för snabb uppstigning: ett ljudlarm hörs och pilarna till vänster blir röda och meddelandet SAKTA NED visas längst ner på skärmen. Ljudlarmet fortsätter tills uppstigningen minskas till 10 m/min eller mindre. I detta fall kommer Icon HD bara att fungera som djupmätare och tidtagare (läge bottentidtagare) under ett upprepat dyk efter ett ytintervall, och meddelandet LÅST AV FÖREGÅENDE DYK visas i displayen. Du kan avaktivera funktionen för okontrollerad uppstigning i undermenyn Ställ in dyk. Detta ska endast göras av mycket erfarna dykare som kan ta fullt ansvar för konsekvenserna av sitt handlande. för att ppo 2 åter ska komma inom det förinställda värdet. Medan larmet är aktivt inaktiveras kartfunktionen och kompassen går endast att visa i 10 sekunder, efter det visas standarddisplayen igen med larmmeddelandet. När larmet för maximalt användningsdjup utlöses ska du stiga upp omedelbart till larmet stoppar. Uraktlåtenhet att följa instruktionerna kan resultera i allvarlig skada eller dödsfall CNS =100 %; När CNS når 100 % finns det risk för syrgasförgiftning. Starta proceduren för att avsluta dyket. Syreexponeringen spåras på Icon HD med hjälp av CNS % som baseras på aktuella godkända rekommendationer för exponeringsbegränsningar. Risken för syrgasförgiftning visas som ett procentuellt värde från 0 % till 100 %. När värdet överskrider 75 % blir den röd och varningsmeddelandet CNS > 75 % visas. Om syrgasförgiftningen når 75 % ska du stiga upp till ett grundare djup för att minska syrebelastningen och övervväga att avsluta dyket. När nivån på syrgasförgiftningen närmar sig 100 % visas larmmeddelandet CNS > 100 %. Larmmeddelandet och ljudlarmet upprepas i fem sekunder i enminuters intervall efter den första förekomsten och så länge som värdet för CNS stannar på eller över 100 %. Överväg att avsluta dyket omedelbart! Om uppstigningshastigheten går över 12 m/min på ett djup under 12m ändras meddelandet på skärmen till OKONTR. UPPSTIG.. Om en hastighet på över 12 m/min upprätthålls under två tredjedelar eller mer av djupet som larmet först utlöstes på, tolkar Icon HD det som ett dykfel och displayen visar FEL - UPPSTIGNING MOD/ppO 2 - MOD får inte överskridas. Ignorera inte larmet, det kan leda till allvarlig skada eller dödsfall. - Om ett ppo 2 på 1,6 baröverskrids kan det leda till plötsliga krampanfall som resulterar i allvarlig skada eller dödsfall. När dykaren når ett djup på vilket ppo 2 av inandningsgasen överskrider den maximala gränsen som angavs i motsvarande inställning (från 1,2 till 1,6 bar) hörs ett ljudlarm, djupet visas i rött och meddelandet MOD ÖVERSKRIDEN visas längst ner på displayen. Dykning med syreexponering på nivåer på 75 % eller högre kan försätta dig i en potentiellt riskfylld situation som kan leda till allvarlig skada eller dödsfall. Ljudlarmet varar tills dykaren stigit upp till ett djup som är tillräckligt grunt 12

13 3.2.4 Missat dekompressionsstopp Uraktlåtenhet att utföra obligatoriska dekompressionsstopp kan resultera i allvarlig skada eller dödsfall. Om du stiger upp ovanför djupet för dekompressionsstopp med mer än 0,3 meter visas en nedåtpekande röd triangel, en larmsignal hörs och meddelandet ÅTERGÅ TILL STOPPDJUP visas längst ner på skärmen. Larmet förblir aktivt tills du återgår till korrekt djup. Det går inte att läsa kartan och kompassen visas bara i tio sekunder innan skärmen återgår till standarddisplayen medan larmet är aktivt. - När larmet för utebliven dekompression aktiveras kommer datorn att stoppa beräkningen av utvädring av de simulerade teoretiska vävnaderna och återgår inte till normalt läge förrän dykaren återvänder till rätt djup för dekompressionsstoppet. - Gå aldrig grundare än djupet för det anvisade dekompressionsstoppet Lågt flasktryck (om flaskmodulen som finns som tillval används) När Icon HD används tillsammans med den dubbelriktade flaskmodulen ser du inte bara information om flasktrycket på displayen utan även en uppskattning av tiden som du fortfarande kan tillbringa på djupet som du befinner dig på, baserat på aktuell gaskonsumtion, innan flaskreserven uppnås. Detta kallas för TTR Tid till reserv. När Icon HD beräknar TTR under ett dekompressionsdyk, som är lägre än den totala uppstigningstiden utlöses larmet LÅGT FLASKTRYCK. Vi rekommenderar starkt att du påbörjar uppstigningen när den här situationen uppstår så att du inte får slut på andningsgas under dekompressionsstoppet. Dessutom, när flasktrycket når värdet som specificeras under FLASKRESERV visas meddelandet FLASKRESERVEN NÅDD på skärmen i tio sekunder och information om flasktrycket visas med röd bakgrund. När varningen visas ska du avsluta dyket, säkert och utan fördröjning. Om batteriet är helt urladdat under eller direkt efter dyket förlorar Icon HD informationen om kvävebelastning i vävnaderna och därför beräknar den nästa dyk felaktigt. Dyk inte på 24 timmar efter ett dyk då batteriet laddats ur helt. Förutom att kontrollera sin egen batteristatus kontrollerar Icon HD även statusen på batteriet i alla flaskmoduler som har länkats till den och varnar dig när ett batteri är lågt och behöver bytas ut. Meddelandet G1 (eller G2 eller G3) LÅGT BATTERI visas på mittraden av skärmen med fyra sekunders intervall Läge missat dekompressionsstopp Om du går över stoppdjupet med mer än 1 m i längre än tre minuter tolkar Icon HD det som ett dykfel och displayen visar FEL - DEKO och symbolen. I detta fall kommer Icon HD bara att fungera som djupmätare och tidtagare (läge bottentidtagare) under ett upprepat dyk efter ett ytintervall, och meddelandet LÅST AV FÖREGÅENDE DYK visas i displayen Lågt batteri Starta inte ett dyk om meddelandet LÅGT BATTERI visas på skärmen vid ytan. Datorn kan sluta att fungera under dyket och detta kan leda till allvarlig skada eller dödsfall. Om Icon HD känner av att batterinivån börjar bli låg visar den meddelandet LÅG BATTERINIVÅ på displayen. I en situation med LÅG BATTERINIVÅ inaktiveras kart- och kompassfunktionen så väl som ljudsignaler, och bakgrundsbelysningen minskar till en låg säkerhetsnivå (så att displayen fortfarande går att läsa). Du kan fortfarande komma åt kompassen men meddelandet LÅGT BATTERI visas efter 10 sekunder. 3.3 Visa information Om Icon HD var inställd på före dyket börjar den registrera dyket omedelbart. Annars stängs den av automatiskt inom 20 sekunder efter att ha nått ett djup på 1,2 m. Med Icon HD kan du välja hur informationen visas på displayen. Detta beskrivs i de kommande avsnitten Displayerna EXTENDED och PROFILE Displayen EXTENDED presenterar dykinformation i huvudsakligen sifferformat. Mer specifikt visas följande information: 13

14 Icon HD Dykdator - tiden för direktuppstigning (total uppstigningstid för dyk med dekompressionsstopp) - aktuellt djup - dyktid - CNS (om du dyker med Nitrox) - temperatur - beskrivning av gas som används - flasktryck (om flaskmodul används) - TTR (tid till reserv, om flaskmodul används) - gaskonsumtion i l/min eller kubikfot/min normaliserad till ytan (om flaskmodul används) - rullista för djup - streckgraf för kväve - uppstignings-/nedstigningshastighet både numeriskt och med en streckgraf När du trycker på visas även CNS% det genomsnittliga dyket, tiden på dagen, batteristatus, P-faktor och höjdinställningar. Dessutom, till höger om rullistan för djup visas det maximala djupet, säkerhetsstoppet (och djupa stopp om sådana finns) i ordningsföljd. Displayen PROFILE presenterar dykinformation i huvudsakligen grafiskt format. Mer specifikt visas följande information: - tiden för direktuppstigning (total uppstigningstid för dyk med dekompressionsstopp) - aktuellt djup - dykprofilen uppdateras var 20:nde sekund (för dyk med dekompression inkluderar detta uppstigningsprofilen) inklusive vågräta linjer som representerar alla stopp. - beskrivning av gas som används - flasktryck (om flaskmodul används) - gasnivå i flaskan (om flaskmodul används) - TTR (tid till reserv, om flaskmodul används) - streckgraf för kväve - uppstignings-/nedstigningshastighet både numeriskt och med en streckgraf Djupet anges i 10 cm upplösning till 99,9 meter, efter det ges det i 1 m upplösning. Om djupet visas i fot är upplösningen alltid 1 fot. På ett djup som är grundare än 1,2 m visar displayen ---. Maximalt möjliga djup är 150 m. Dyktiden visas i minuter. Om du går upp till ytan under dyket räknas tiden du tillbringat vid ytan bara om du går ner under 1,2 m inom tre minuter igen. Detta innebär att du kan gå upp till ytan under korta stunder för att se var du befinner dig. Medan du är på ytan visas inte tiden som att den går utan den körs i bakgrunden. Så snart du går under ytan igen startar tiden igen, inklusive tiden du tillbringat vid ytan. Tiden för direktuppstigning beräknas i realtid och uppdateras kontinuerligt. Maximal tid för direktuppstigning som visas är 99 minuter. Om du befinner dig på ett djup längre än en tid för direktuppstigning på noll minuter går du in i dekompressionsdyk: nu kan du inte längre göra en direktuppstigning till ytan och Icon HD visar ett OBLIGATORISKT dekompressionsstopp. Istället för att visa tiden för direktuppstigning visar datorn den totala uppstigningstiden (ASC), som inkluderar varje dekompressionsstopp och tiden som krävs för att förflytta sig det lodräta avståndet till ytan i en hastighet på 10 m/min ASC inkluderar även det djupa stoppets varaktighet. Dessutom visar små flikar information om stoppen som djup och varaktighet till höger om rullistan. DJUP-, DEKO- och SÄKERHETSstopp: - Ett SÄKERHETS-stopp genereras så snart dykets djup överstiger 10 m. Stoppet ska vara i 3 minuter och utförs på ett djup mellan 6 och 3 m i slutet av ett dyk innan du går upp till ytan. Sådana stopp är INTE obligatoriska, men REKOMMENDERAS STARKT. Det visas alltid i GRÖNT. - DEKO-stopp skapas efter hand då dyket varar längre än tiden för direktuppstigning. DEKO-stopp är OBLIGATORISKA och visas alltid i ORANGE. - DJUPA stopp genereras när du når gränsen för direktuppstigning. Du kan antingen utföra ett 2-minuters stopp eller två 1-minuts stopp. DJUPA stopp är INTE obligatoriska och visas alltid i BLÅTT. Under alla dyk ska du utföra ett säkerhetsstopp på mellan 3 och 6 meter i 3 minuter även om inget dekompressionsstopp krävs. Stopp visas efter djup och varaktighet. Om fler stopp beräknas än vad som kan visas samtidigt, visas enbart de djupaste. När ett stopp har utförts korrekt tas det bort från displayen och nästa stopp i ordningsföljden visas. När du når det optimala djupet för att utföra ett stopp förstoras fliken som beskriver stoppet och visar kvarvarande tid (EXTENDED) eller så visas en förloppsindikator längst ner på dykprofilen som representerar tiden som går visuellt (PROFILE). För DJUPA och SÄKERHETSstopp är detta en enkel nedräkning. För DEKOstopp, eftersom varaktigheten är en funktion av det exakta djupet visas endast minuterna. När du trycker på, visas även dyktiden, CNS % och temperatur. För dyk med dekompressionsstopp, om du trycker zoomar displayen in på informationen om uppstigningen och identifierar upp till de tre djupaste stoppen som inkluderas. 14

15 Under ett dekompressionsdyk visas följande symboler: : under djupet för dekompressionsstopp; : optimalt omfång för dekompressionsstopp; : ovanför djupet för dekompressionstopp, gå ned omedelbart! Flasktrycket baseras på signalen från flaskmodulen. Flaskmodulen har en räckvidd på 1,5 m. Förutom att det visar det numeriska värdet använder Icon HD färgkkodning för att identifiera ett omfång i flasktryck, enligt vad som beskrivs i Om Icon HD inte tar emot en signal från flaskmodulen på 45 sekunder ersätts tryckvärdet med ---. Kontrollera Icon HD:s placering med avseende på flaskmodulen. Påbörja uppstigningen om du inte tar emot en avläsning av flasktrycket såvida du inte har en extra tryckmanometer. - Om flasktrycket når 10 barstängs flaskmodulen av och Icon HD visar inget flasktryck längre. TTR (tid till reserv) är tiden som du kan tillbringa på det aktuella djupet och andas i samma takt innan du når flaskreserven som specificerats av användaren. Icon HD behöver ungefär 2 minuter för att analysera ditt andningsmönster, därför visas inte TTR alldeles i början av dyket. Streckgrafen för kväve finns på displayens vänstra sida. Den representerar kvävebelastning i vävnaderna. Streckgrafen består av tio delar som gradvis byter färg från grönt till rött under dyket. Ju fler röda segment du ser, desto närmare är du begränsningarna för direktuppstigning. När du går in i en situation som kräver obligatoriska dekompressionsstopp är alla segmenter röda. Under ett ytintervall byter delarna gradvis färg från röd till grön allteftersom Icon HD spårar utvädringen i dina vävnader. Uppstignings-/nedstigningshastighet: I fall djupet ändras mer än 80 cm beräknar Icon HD motsvarande uppstignings- eller nedstigningshastighet och visar den på displayens vänstra sida, både med siffror och via en pilgraf som, under uppstigningens eller nedstigningens varaktighet, ersätter streckgrafen för kväve. Varje pil i pilgrafen representerar en hastighet på ungefär 2m/ min. Dessa pilar blir röda för hastigheter som överskrider 10m/min KOMPASS Under dyket kan du komma åt kompassen genom att trycka på från antingen displayen EXTENDED eller PROFILE. I KOMPASS-läge visar displayens övre rad information om tiden för direktuppstigning (eller total uppstigningstid för dyk med dekompressionsstopp), djup och flasktryck (om flaskmodulen används). Den vänstra marginalen på skärmen visar som vanligt streckgrafen för kvävebelastning eller uppstigningshastigheten. Med kan du ställa in en referensinriktning. En punkt visas som indikerar den inställda riktningen. Ytterligare symboler som också visas: fyrkanter vid 90 grader, trianglar vid 120 grader och två parallella linjer vid 180 grader, som hjälp då du navigerar i en fyrkant, triangel eller fram och tillbaka. Siffran längst ner representerar avvikelsen från riktningen som du pekar mot med hänvisning till den inställda riktningen. Om du trycker på igen åsidosätter den nya riktningen den som finns i minnet. Om du trycker och håller nedtryckt raderar du riktningen. Genom att trycka på delas den övre raden i två och en stoppklocka visas i den undre raden. Använd för att aktivera stoppklockan. Varje gång du trycker på startar stoppklockan om från 00:00. Genom att trycka på går den övre raden tillbaka till full storlek, men stoppklockan fortsätter att gå i bakgrunden om den har aktiverats. Displayen blir kvar i kompassläge tills du trycker på eller tills larmet utlöses, i vilket fall displayen återgår till läget som är inställt i STÄLL IN DYK/DISPLAY för att bättre kunna se larmmeddelandet. 3.4 Visa kartor under ett dyk Du tar fram kartan som är vald under STÄLL IN DYK/LÄNKAD KARTA, genom att trycka på. Kartan stannar på displayen i 10 sekunder, efter det återgår skärmen till dykinformation. Du kan trycka på för att återgå till huvudskärmen innan 10 sekunder har gått. 15

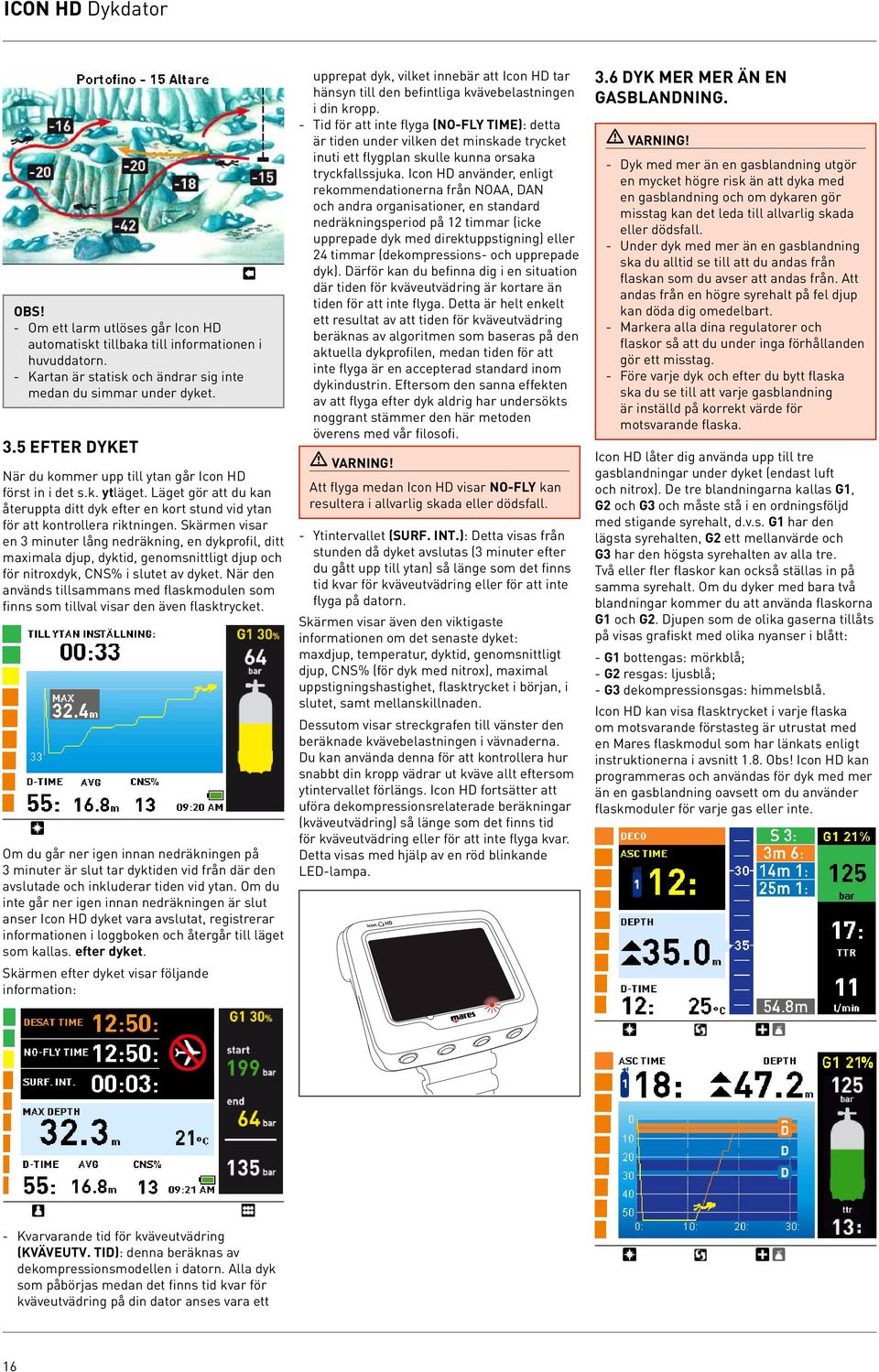

16 Icon HD Dykdator - Om ett larm utlöses går Icon HD automatiskt tillbaka till informationen i huvuddatorn. - Kartan är statisk och ändrar sig inte medan du simmar under dyket. 3.5 Efter dyket När du kommer upp till ytan går Icon HD först in i det s.k. ytläget. Läget gör att du kan återuppta ditt dyk efter en kort stund vid ytan för att kontrollera riktningen. Skärmen visar en 3 minuter lång nedräkning, en dykprofil, ditt maximala djup, dyktid, genomsnittligt djup och för nitroxdyk, CNS% i slutet av dyket. När den används tillsammans med flaskmodulen som finns som tillval visar den även flasktrycket. Om du går ner igen innan nedräkningen på 3 minuter är slut tar dyktiden vid från där den avslutade och inkluderar tiden vid ytan. Om du inte går ner igen innan nedräkningen är slut anser Icon HD dyket vara avslutat, registrerar informationen i loggboken och återgår till läget som kallas. efter dyket. Skärmen efter dyket visar följande information: upprepat dyk, vilket innebär att Icon HD tar hänsyn till den befintliga kvävebelastningen i din kropp. - Tid för att inte flyga (NO-FLY TIME): detta är tiden under vilken det minskade trycket inuti ett flygplan skulle kunna orsaka tryckfallssjuka. Icon HD använder, enligt rekommendationerna från NOAA, DAN och andra organisationer, en standard nedräkningsperiod på 12 timmar (icke upprepade dyk med direktuppstigning) eller 24 timmar (dekompressions- och upprepade dyk). Därför kan du befinna dig i en situation där tiden för kväveutvädring är kortare än tiden för att inte flyga. Detta är helt enkelt ett resultat av att tiden för kväveutvädring beräknas av algoritmen som baseras på den aktuella dykprofilen, medan tiden för att inte flyga är en accepterad standard inom dykindustrin. Eftersom den sanna effekten av att flyga efter dyk aldrig har undersökts noggrant stämmer den här metoden överens med vår filosofi. Att flyga medan Icon HD visar NO-FLY kan resultera i allvarlig skada eller dödsfall. - Ytintervallet (SURF. INT.): Detta visas från stunden då dyket avslutas (3 minuter efter du gått upp till ytan) så länge som det finns tid kvar för kväveutvädring eller för att inte flyga på datorn. Skärmen visar även den viktigaste informationen om det senaste dyket: maxdjup, temperatur, dyktid, genomsnittligt djup, CNS% (för dyk med nitrox), maximal uppstigningshastighet, flasktrycket i början, i slutet, samt mellanskillnaden. Dessutom visar streckgrafen till vänster den beräknade kvävebelastningen i vävnaderna. Du kan använda denna för att kontrollera hur snabbt din kropp vädrar ut kväve allt eftersom ytintervallet förlängs. Icon HD fortsätter att uföra dekompressionsrelaterade beräkningar (kväveutvädring) så länge som det finns tid för kväveutvädring eller för att inte flyga kvar. Detta visas med hjälp av en röd blinkande LED-lampa. 3.6 Dyk mer mer än en gasblandning. - Dyk med mer än en gasblandning utgör en mycket högre risk än att dyka med en gasblandning och om dykaren gör misstag kan det leda till allvarlig skada eller dödsfall. - Under dyk med mer än en gasblandning ska du alltid se till att du andas från flaskan som du avser att andas från. Att andas från en högre syrehalt på fel djup kan döda dig omedelbart. - Markera alla dina regulatorer och flaskor så att du under inga förhållanden gör ett misstag. - Före varje dyk och efter du bytt flaska ska du se till att varje gasblandning är inställd på korrekt värde för motsvarande flaska. Icon HD låter dig använda upp till tre gasblandningar under dyket (endast luft och nitrox). De tre blandningarna kallas G1, G2 och G3 och måste stå i en ordningsföljd med stigande syrehalt, d.v.s. G1 har den lägsta syrehalten, G2 ett mellanvärde och G3 har den högsta syrehalten av alla tre. Två eller fler flaskor kan också ställas in på samma syrehalt. Om du dyker med bara två blandningar kommer du att använda flaskorna G1 och G2. Djupen som de olika gaserna tillåts på visas grafiskt med olika nyanser i blått: - G1 bottengas: mörkblå; - G2 resgas: ljusblå; - G3 dekompressionsgas: himmelsblå. Icon HD kan visa flasktrycket i varje flaska om motsvarande förstasteg är utrustat med en Mares flaskmodul som har länkats enligt instruktionerna i avsnitt 1.8. Icon HD kan programmeras och användas för dyk med mer än en gasblandning oavsett om du använder flaskmoduler för varje gas eller inte. - Kvarvarande tid för kväveutvädring (KVÄVEUTV. TID): denna beräknas av dekompressionsmodellen i datorn. Alla dyk som påbörjas medan det finns tid kvar för kväveutvädring på din dator anses vara ett 16

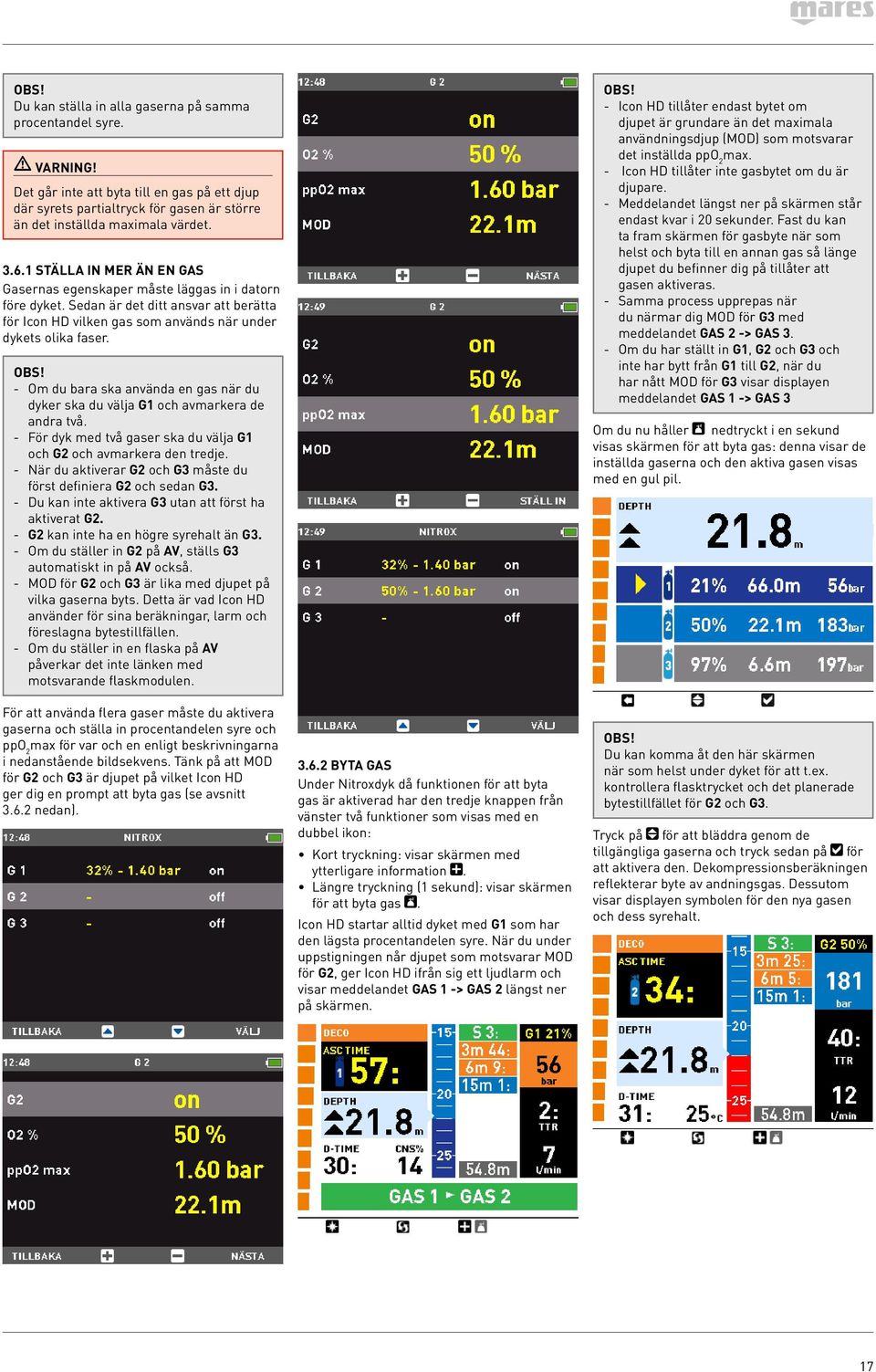

17 Du kan ställa in alla gaserna på samma procentandel syre. Det går inte att byta till en gas på ett djup där syrets partialtryck för gasen är större än det inställda maximala värdet Ställa in mer än en gas Gasernas egenskaper måste läggas in i datorn före dyket. Sedan är det ditt ansvar att berätta för Icon HD vilken gas som används när under dykets olika faser. - Om du bara ska använda en gas när du dyker ska du välja G1 och avmarkera de andra två. - För dyk med två gaser ska du välja G1 och G2 och avmarkera den tredje. - När du aktiverar G2 och G3 måste du först definiera G2 och sedan G3. - Du kan inte aktivera G3 utan att först ha aktiverat G2. - G2 kan inte ha en högre syrehalt än G3. - Om du ställer in G2 på AV, ställs G3 automatiskt in på AV också. - MOD för G2 och G3 är lika med djupet på vilka gaserna byts. Detta är vad Icon HD använder för sina beräkningar, larm och föreslagna bytestillfällen. - Om du ställer in en flaska på AV påverkar det inte länken med motsvarande flaskmodulen. För att använda flera gaser måste du aktivera gaserna och ställa in procentandelen syre och ppo 2 max för var och en enligt beskrivningarna i nedanstående bildsekvens. Tänk på att MOD för G2 och G3 är djupet på vilket Icon HD ger dig en prompt att byta gas (se avsnitt nedan) Byta gas Under Nitroxdyk då funktionen för att byta gas är aktiverad har den tredje knappen från vänster två funktioner som visas med en dubbel ikon: Kort tryckning: visar skärmen med ytterligare information. Längre tryckning (1 sekund): visar skärmen för att byta gas. Icon HD startar alltid dyket med G1 som har den lägsta procentandelen syre. När du under uppstigningen når djupet som motsvarar MOD för G2, ger Icon HD ifrån sig ett ljudlarm och visar meddelandet GAS 1 -> GAS 2 längst ner på skärmen. - Icon HD tillåter endast bytet om djupet är grundare än det maximala användningsdjup (MOD) som motsvarar det inställda ppo 2 max. - Icon HD tillåter inte gasbytet om du är djupare. - Meddelandet längst ner på skärmen står endast kvar i 20 sekunder. Fast du kan ta fram skärmen för gasbyte när som helst och byta till en annan gas så länge djupet du befinner dig på tillåter att gasen aktiveras. - Samma process upprepas när du närmar dig MOD för G3 med meddelandet GAS 2 -> GAS 3. - Om du har ställt in G1, G2 och G3 och inte har bytt från G1 till G2, när du har nått MOD för G3 visar displayen meddelandet GAS 1 -> GAS 3 Om du nu håller nedtryckt i en sekund visas skärmen för att byta gas: denna visar de inställda gaserna och den aktiva gasen visas med en gul pil. Du kan komma åt den här skärmen när som helst under dyket för att t.ex. kontrollera flasktrycket och det planerade bytestillfället för G2 och G3. Tryck på för att bläddra genom de tillgängliga gaserna och tryck sedan på för att aktivera den. Dekompressionsberäkningen reflekterar byte av andningsgas. Dessutom visar displayen symbolen för den nya gasen och dess syrehalt. 17

18 Icon HD Dykdator TTR när du dyker med mer än en gasblandning Icon HD bestämmer TTR baserat på ditt andningsmönster, flasktrycket för gasen som du andas för närvarande och dekompressionstiden som beräknats för endast den gasen. Den tar inte hänsyn till flaskor som du inte andas ifrån just då, därför kan din faktiska autonomi vara högre. Av den här anledningen blir TTR-larmet helt enkelt en 10-sekunders varning när mer än en gas är inställd. - Du kan ställa in en annan gas genom att använda knappen om det tillåts på det djupet. - Du kan gå ut ur läget utan att byta gasen genom att trycka på. - Om bara en gas är inställd går datorn inte in i den här menyn Speciella situationer Byta tillbaka till en gasblandning med lägre syrehalt Situationer kan uppstå då du måste byta tillbaka till en gas med lägre syrehalt än den du andas för närvarande. Detta kan t.ex. hända om du vill gå djupare än MOD för den aktuella gasen, eller om du t.ex. fått slut på gas i G3 under dekompressionsstoppet. Detta gör du helt enkelt genom att trycka och hålla nedtryckt för att ta fram skärmen för att byta gas. Använd för att välja en annan gas, tryck sedan för att aktivera den Gå ner under MOD efter ett gasbyte Om du efter att ha bytt till en gasbladning med högre syrehalt går ner igen av misstag under det maximala använgningsdjupet för blandningen startar ett ljudlarm omedelbart. Du ska antingen byta tillbaka till en gasblandning som lämpar sig för det djupet eller gå upp över MOD:n för gasblandningen som du andas Loggbok för dyk med mer än en gasblandning För dyk som utförs med mer än en gasblandning lägger Icon HD till ytterligare information om syrehalt och tryck i början och slutet av dyket, samt differentialtrycket för alla gaser som används. Bytestillfällena syns på dykprofilens tidslinje. 3.7 Läge bottentidtagare När Icon HD är inställd på läge BOTTENTIDTAGARE kommer den endast att kontrollera djup, tid, flasktryck och temperatur och utför inte några dekompressionsberäkningar. Maximal dyktid som visas i läge djupmätare är 999 minuter och 59 sekunder. Du kan bara byta till läge bottentidtagare om kvävevärdet i datorn är 0. Alla ljudlarm och visuella larm, annat än batterilarmet, är avstängda. Under ett dyk i läge djupmätare visas följande information: - aktuellt djup - max djup - genomsnittligt djup - stoppklocka - dyktid - temperatur - tid på dagen - batteristatus - flasktryck - i fall av uppstigning: uppstigningshastighet (i m/min). Stoppklockan återställs med hjälp av. När du trycker på samma knapp och håller den nedtryckt tar du fram displayen med gasbyte. Det enda resultatet av att byta gasblandningar i läge bottentidtagare är att trycket i den nya flaskan som valts visas istället för trycket i den aktuella flaskan Läge bottentidtagare orsakat av dykfel Följande fel kan begås vid dyk med Luft eller Nitrox: - Okontrollerad uppstigning. - Uteblivet dekompressionsstopp. I så fall begränsar Icon HD användning av Luft och i Nitrox i 24 timmar och fungerar endast i läge Bottentidtagare och visar oavbrutet meddelandet LÅST AV FÖREGÅENDE DYK. Dyk i läge djupmätare utförs på egen risk. Efter ett dyk i läge bottentidtagare måste du vänta minst 24 timmar innan du dyker med en dekompressionsdator. 18

19 4. Icon HD - skötsel 4.1 Teknisk information Användningshöjd: - med dekompression havsnivå till ungefär 3 700m - utan dekompression (läge djupmätare) alla höjder Dekompressionsmodell: RGBM Mares-Wienke (10 vävnader) Djupmätning: - Max visat djup: 150 m - Upplösning: 0,1 till 99,9 m och 1 m på djup djupare än 100 m. Upplösning i fot är alltid 1 fot - Temperaturkompensation av mätningen mellan -10 C till +50 C - Avvikelse i mätning från 0 till 80 m: 1 % ±0.2m Temperaturmätning: - Mätområde: -10 C to +50 C - Upplösning: 1 C - Avvikelse i mätning: ± 2 C Digital kompass: - upplösning: 1 - avvikelse i mätning: ± % lutningsvinkel (exempel: vid 50 lutning är riktigheten ±3.5 ) - lutningsvinkel: upp till 80 - uppdateringshastighet: 1 s Klocka: quartz-klocka, tid, datum, visar dyktid upp till 999 minuter Syrehalt: justerbar mellan 21 % och 99 %, ppo 2 max på mellan 1,2 och 1,6 bar Loggboksminne: över 100 timmars dykprofil med 5-sekunders provintervall Användningstemperatur: -10 C to +50 C Förvaringstemperatur: -20 to 70 C Display: - Diagonal: Teknik: TFT - Upplösning: QVGA 320*240 - Färger: Ljusstyrka 420 cd/m² - Mineralglas Strömtillförsel: Icon HD: - laddningsbart litiumjonbatteri med indikator för batteriladdare - användningstemperatur - urladdning: från -10 till +50 C - laddning: från 0 till 45 C - batteriliv från en laddning: cirka 5-7 timmar dykning. Faktiskt batteriliv beror på i vilken utsträckning bakgrundsbelysningens höga intensitet används, samt vattentemperaturen - batteriets livslängd: ungefär 500 laddningsomgångar Flaskmodul: - CR123 - Batteriliv: 3 år eller dyk. Faktiskt batteriliv beror på antalet dyk per år, hur länge varje dyk varar och vattnets temperatur. 4.2 Underhåll Mätaren av flasktrycket och delarna i produkten som används för att mäta flasktrycket ska lämnas in på service hos en av Mares auktoriserad servicecenter vartannat år eller efter 200 dyk (beroende på vilket som kommer först). Dessutom ska precisionen för djupmätning undersökas och bekräftas vartannat år. Förutom detta är Icon HD i stort sett underhållsfri. Allt du behöver göra är att skölja den försiktigt med sötvatten efter varje dyk (undvik kemiska produkter) och ladda batteriet vid behov. Undvik potentiella problem med din Icon HD genom att följa följande rekommendationer som ser till flera år med problemfri service: - undvik att tappa eller skaka din Icon HD; - utsätt inte Icon HD för intensivt, direkt solljus; - förvara inte Icon HD i en stängd behållare, se alltid till att platsen är ventilerad. Om du upptäcker fukt på insidan av mineralglaset ska du omedelbart ta Icon HD till ett av Mares auktoriserat servicecenter. Mineralglaset är inte oförstörbart utan kan repas p.g.a. olämplig användning. Blås inte in komprimerad luft på Icon HD eftersom det kan skada trycksensorområdet Byta ut batteriet i Icon HD Icon HD använder ett omladdningsbart batteri, så du kanske måste byta ut det efter ungefär 500 laddningsomgångar. Batteriet får endast bytas ut av ett av Mares auktoriserat servicecenter. Mares frånsäger sig allt ansvar för eventuell skada som uppstår p.g.a. batteribyte. Kassera batteriet på lämpligt sätt. Mares respekterar miljön och ber dig använda lämplig service för batteriavfall Byta ut batteriet i flaskmodulen Vi rekommenderar att batteriet i flaskmodulen byts ut av en av Mares auktoriserad servicecenter. Bytet måste göras med stor noggrannhet för att förhindra att vatten läcker in. Garantin gäller inte för skador som uppstår p.g.a. felaktig placering av batteriet. - Vidrör aldrig batteriets metallytor med bara fingrar. De två polerna på batteriet får aldrig kortslutas. - Om locket på flaskmodulen inte är helt tätt kan flaskmodulen förstöras av vatten som läcker in eller leda till att flaskmodulen stängs av utan föregående meddelande. - Öppna alltid flaskmodulen på en torr och ren plats. - Öppna endast flaskmodulen för att byta ut batteriet Ta bort flaskmodulen från högtrycksporten på förstasteget. 2. Torka flaskmodulen med en mjuk handduk. 3. Ta bort de 2 skruvarna (5) med en stjärnskruvmejsel. 4. Ta försiktigt bort locket på flaskmodulen (1). 5. Ta försiktigt bort flaskmodulens o-ring i locket (3). Se till att du inte skadar tätningsytorna. 6. Ta bort batteriet (2) genom att hålla det på båda sidorna. Rör inte kontakterna eller de elektroniska delarna. Om du ser spår av läckage, skador eller andra felaktigheter på o-ringen ska du inte använda flaskmodulen igen när du dyker. Ta den till en av Mares auktoriserad servicecenter för kontroll. 7. Sätt alltid in en ny o-ring när du byter ut batteriet och kasta den gamla o-ringen. Se till att den nya smörjda o-ringen är i perfekt kondition och att o-ringen, skåran för o-ringen och flaskmodulens tätningsytor och lock är damm- och smutsfria. Om nödvändigt ska du rengöra delarna med en mjuk trasa. Passa in o-ringen i skåran. 8. Vänta i 30 sekunder och sätt sedan in det nya batteriet. Se till att "+"-sidan är bortvänd från flaskmodulen. Flaskmodulen kan skadas om du inte sätter i batteriet korrekt. 9. Flaskmodulen utför nu ett automatiskt test och byter till läge redo efter 60 sekunder. 4.3 Garanti Mares produkter har garanti under en period på två år som gäller med följande inskränkningar och villkor: Garantin går inte att överföra och gäller enbart för den ursprungliga köparen. Mares produkter garanteras vara fria från defekter i material och tillverkningsfel: om några komponenter visar sig vara felaktiga efter en noggrann teknisk undersökning kommer de att bytas ut gratis
