1 TITAN 009 inkl. Tillbehör/Implements

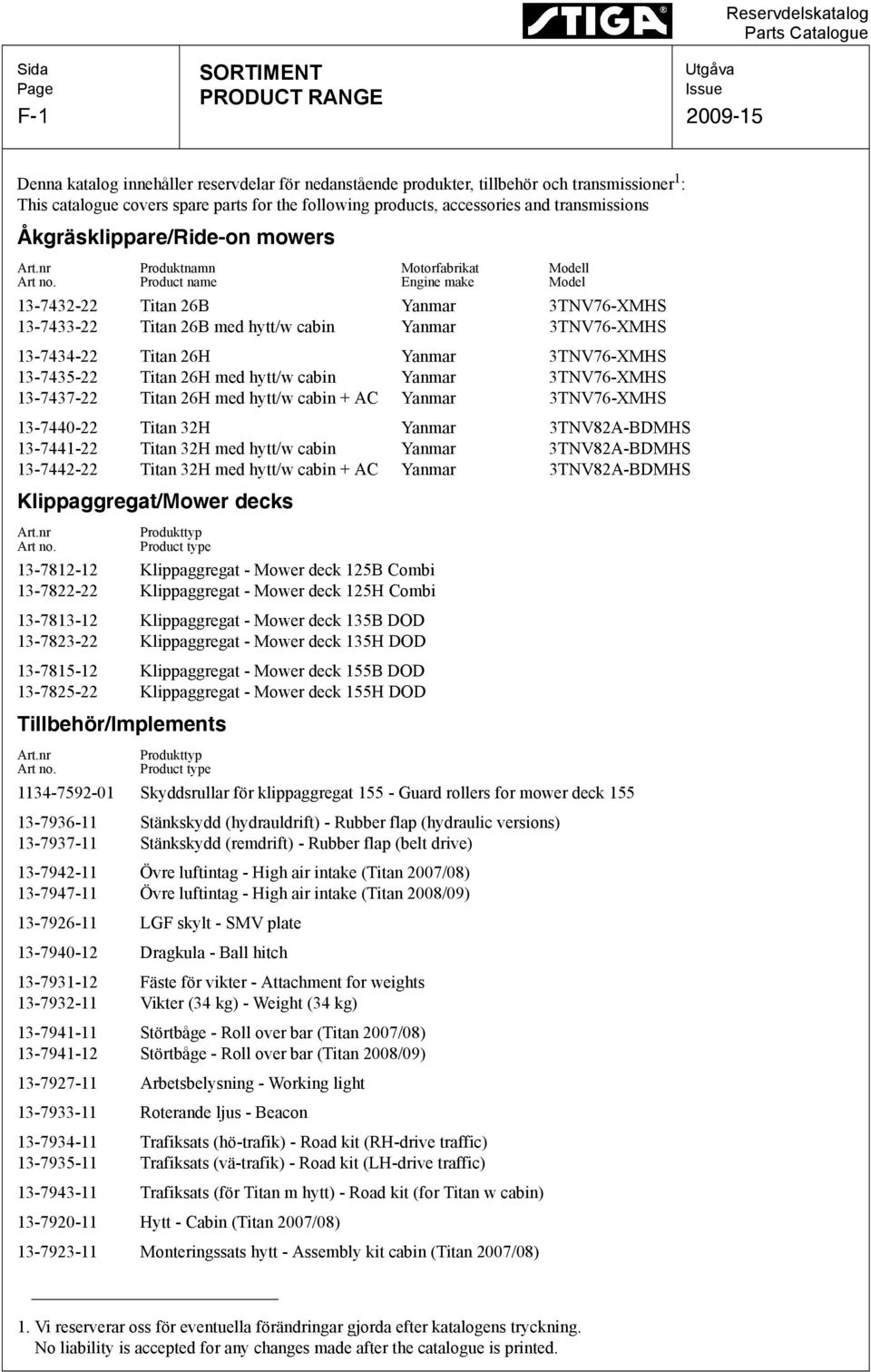

2 Sida F-1 SORTIMENT PRODUCT RANGE Reservdelskatalog Parts Catalogue Denna katalog innehåller reservdelar för nedanstående produkter, tillbehör och transmissioner 1 : This catalogue covers spare parts for the following products, accessories and transmissions Åkgräsklippare/Ride-on mowers Art.nr Produktnamn Motorfabrikat Modell Art no. Product name Engine make Model 1-7- Titan B Yanmar TNV7-XMHS 1-7- Titan B med hytt/w cabin Yanmar TNV7-XMHS 1-7- Titan H Yanmar TNV7-XMHS 1-7- Titan H med hytt/w cabin Yanmar TNV7-XMHS Titan H med hytt/w cabin + AC Yanmar TNV7-XMHS Titan H Yanmar TNV8A-BDMHS Titan H med hytt/w cabin Yanmar TNV8A-BDMHS 1-7- Titan H med hytt/w cabin + AC Yanmar TNV8A-BDMHS Klippaggregat/Mower decks Art.nr Produkttyp Art no. Product type Klippaggregat - Mower deck 1B Combi Klippaggregat - Mower deck 1H Combi Klippaggregat - Mower deck 1B DOD Klippaggregat - Mower deck 1H DOD Klippaggregat - Mower deck 1B DOD Klippaggregat - Mower deck 1H DOD Tillbehör/Implements Art.nr Produkttyp Art no. Product type Skyddsrullar för klippaggregat 1 - Guard rollers for mower deck Stänkskydd (hydrauldrift) - Rubber flap (hydraulic versions) Stänkskydd (remdrift) - Rubber flap (belt drive) Övre luftintag - High air intake (Titan 007/08) Övre luftintag - High air intake (Titan 008/09) LGF skylt - SMV plate Dragkula - Ball hitch Fäste för vikter - Attachment for weights Vikter ( kg) - Weight ( kg) Störtbåge - Roll over bar (Titan 007/08) Störtbåge - Roll over bar (Titan 008/09) Arbetsbelysning - Working light Roterande ljus - Beacon Trafiksats (hö-trafik) - Road kit (RH-drive traffic) Trafiksats (vä-trafik) - Road kit (LH-drive traffic) Trafiksats (för Titan m hytt) - Road kit (for Titan w cabin) Hytt - Cabin (Titan 007/08) Monteringssats hytt - Assembly kit cabin (Titan 007/08) 1. Vi reserverar oss för eventuella förändringar gjorda efter katalogens tryckning. No liability is accepted for any changes made after the catalogue is printed.

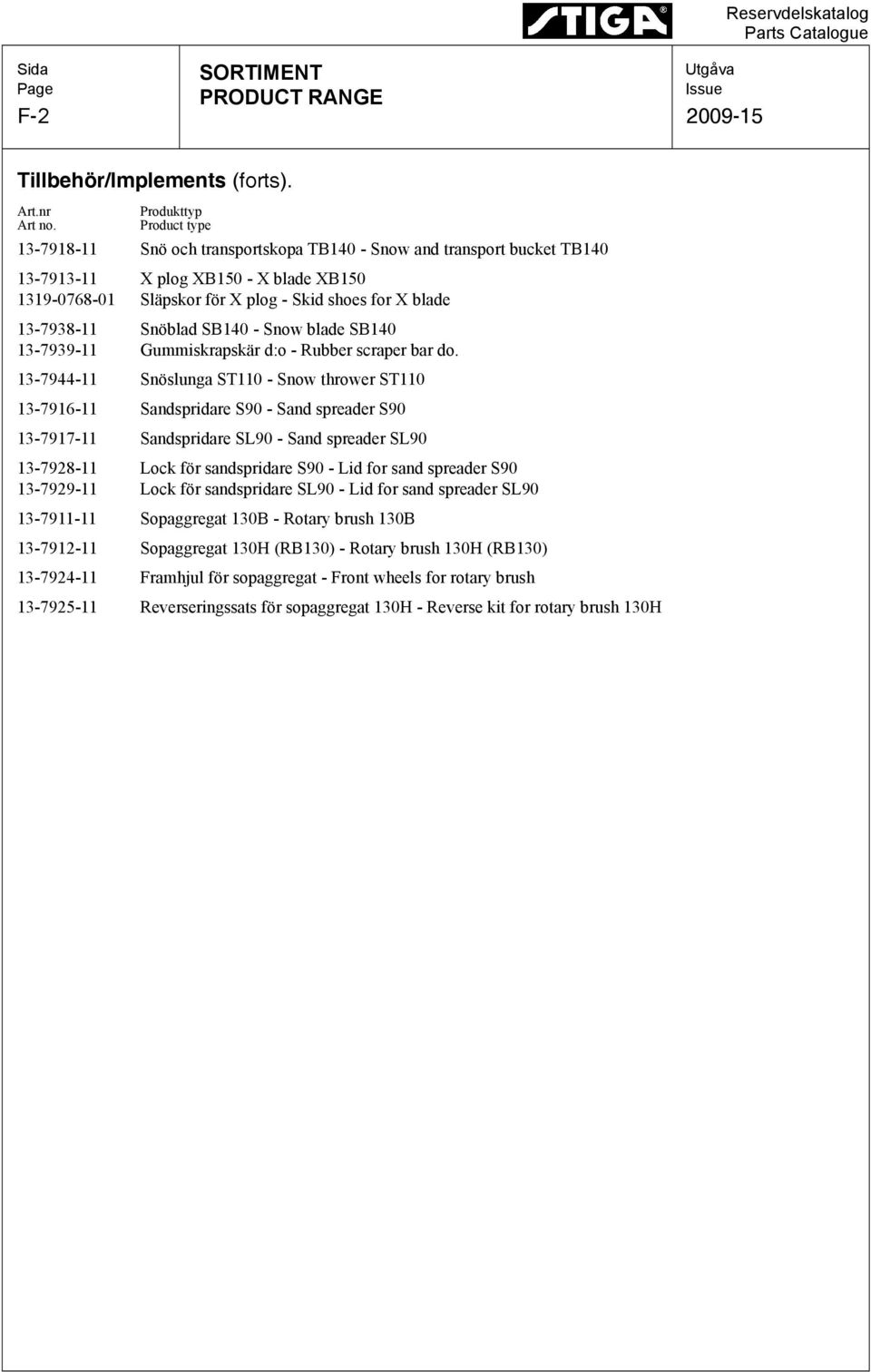

3 Sida F- SORTIMENT PRODUCT RANGE Reservdelskatalog Parts Catalogue Tillbehör/Implements (forts). Art.nr Produkttyp Art no. Product type Snö och transportskopa TB10 - Snow and transport bucket TB X plog XB10 - X blade XB Släpskor för X plog - Skid shoes for X blade Snöblad SB10 - Snow blade SB Gummiskrapskär d:o - Rubber scraper bar do Snöslunga ST110 - Snow thrower ST Sandspridare S90 - Sand spreader S Sandspridare SL90 - Sand spreader SL Lock för sandspridare S90 - Lid for sand spreader S Lock för sandspridare SL90 - Lid for sand spreader SL Sopaggregat 10B - Rotary brush 10B Sopaggregat 10H (RB10) - Rotary brush 10H (RB10) Framhjul för sopaggregat - Front wheels for rotary brush Reverseringssats för sopaggregat 10H - Reverse kit for rotary brush 10H

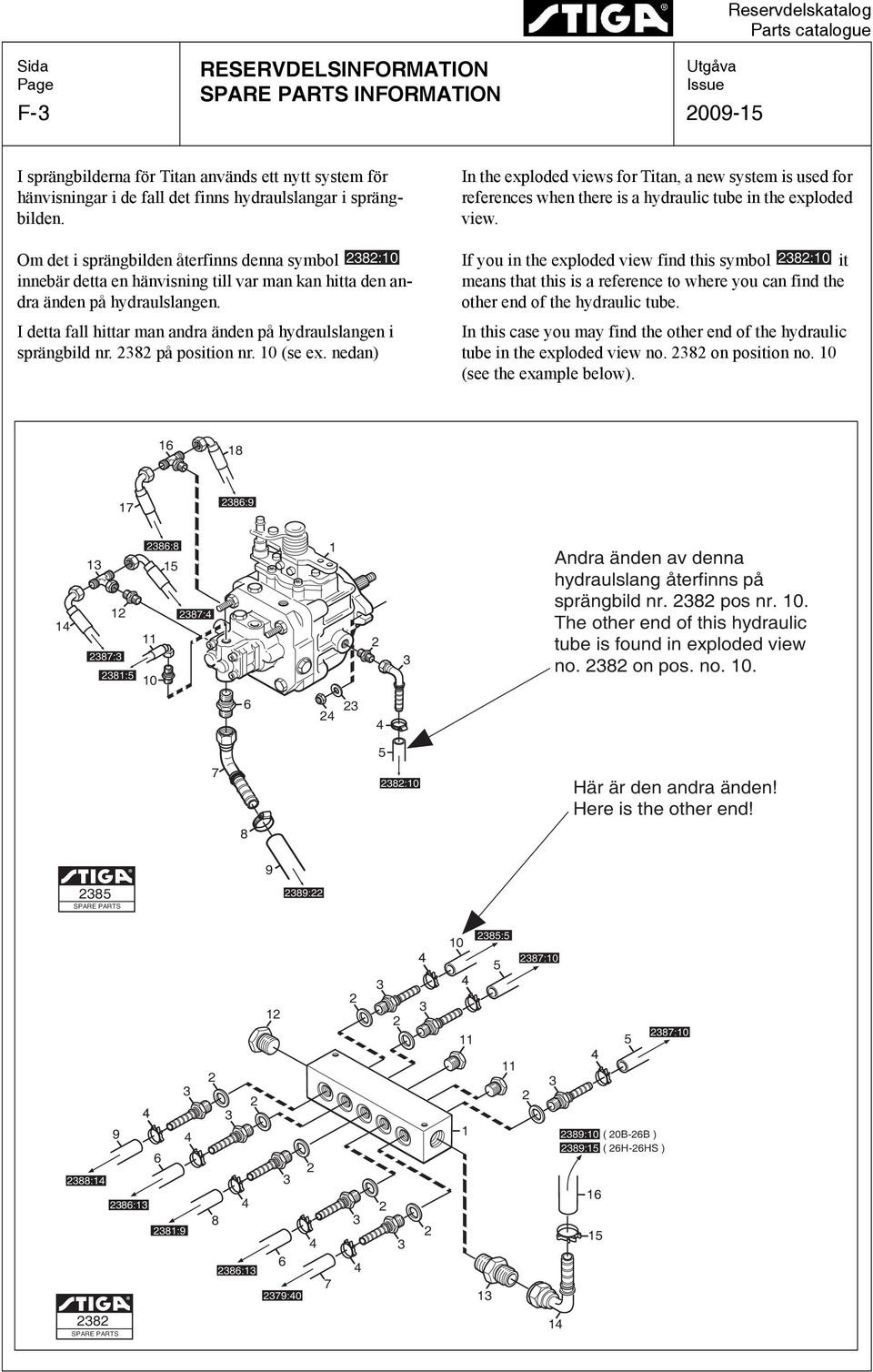

4 Sida F- RESERVDELSINFORMATION SPARE PARTS INFORMATION Reservdelskatalog Parts catalogue I sprängbilderna för Titan används ett nytt system för hänvisningar i de fall det finns hydraulslangar i sprängbilden. In the exploded views for Titan, a new system is used for references when there is a hydraulic tube in the exploded view. Om det i sprängbilden återfinns denna symbol 8:10 If you in the exploded view find this symbol 8:10 it innebär detta en hänvisning till var man kan hitta den andra änden på hydraulslangen. I detta fall hittar man andra änden på hydraulslangen i sprängbild nr. 8 på position nr. 10 (se ex. nedan) means that this is a reference to where you can find the other end of the hydraulic tube. In this case you may find the other end of the hydraulic tube in the exploded view no. 8 on position no. 10 (see the example below) : : 81: 8:8 1 87: Andra änden av denna hydraulslang återfinns på sprängbild nr. 8 pos nr. 10. The other end of this hydraulic tube is found in exploded view no. 8 on pos. no :10 Här är den andra änden! Here is the other end! 8 8 SPARE PARTS 9 89: 88:1 9 8:1 81: :1 7 79:0 10 8: 87:10 87: :10 ( 0B-B ) 89:1 ( H-HS ) SPARE PARTS 1

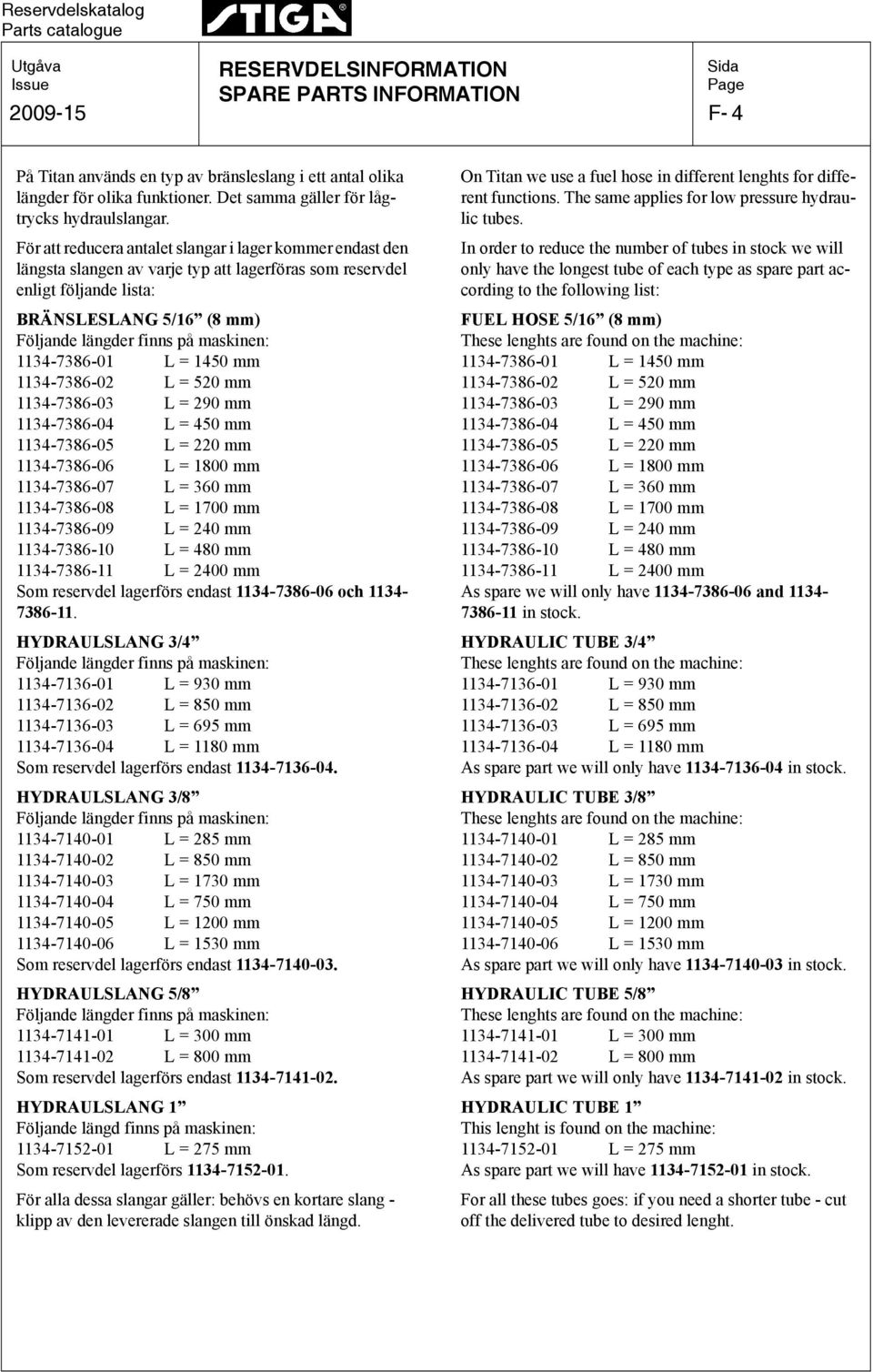

5 Reservdelskatalog Parts catalogue RESERVDELSINFORMATION SPARE PARTS INFORMATION Sida F- På Titan används en typ av bränsleslang i ett antal olika längder för olika funktioner. Det samma gäller för lågtrycks hydraulslangar. För att reducera antalet slangar i lager kommer endast den längsta slangen av varje typ att lagerföras som reservdel enligt följande lista: BRÄNSLESLANG /1 (8 mm) Följande längder finns på maskinen: L = 10 mm L = 0 mm L = 90 mm L = 0 mm L = 0 mm L = 1800 mm L = 0 mm L = 1700 mm L = 0 mm L = 80 mm L = 00 mm Som reservdel lagerförs endast och HYDRAULSLANG / Följande längder finns på maskinen: L = 90 mm L = 80 mm L = 9 mm L = 1180 mm Som reservdel lagerförs endast HYDRAULSLANG /8 Följande längder finns på maskinen: L = 8 mm L = 80 mm L = 170 mm L = 70 mm L = 100 mm L = 10 mm Som reservdel lagerförs endast HYDRAULSLANG /8 Följande längder finns på maskinen: L = 00 mm L = 800 mm Som reservdel lagerförs endast HYDRAULSLANG 1 Följande längd finns på maskinen: L = 7 mm Som reservdel lagerförs För alla dessa slangar gäller: behövs en kortare slang - klipp av den levererade slangen till önskad längd. On Titan we use a fuel hose in different lenghts for different functions. The same applies for low pressure hydraulic tubes. In order to reduce the number of tubes in stock we will only have the longest tube of each type as spare part according to the following list: FUEL HOSE /1 (8 mm) These lenghts are found on the machine: L = 10 mm L = 0 mm L = 90 mm L = 0 mm L = 0 mm L = 1800 mm L = 0 mm L = 1700 mm L = 0 mm L = 80 mm L = 00 mm As spare we will only have and in stock. HYDRAULIC TUBE / These lenghts are found on the machine: L = 90 mm L = 80 mm L = 9 mm L = 1180 mm As spare part we will only have in stock. HYDRAULIC TUBE /8 These lenghts are found on the machine: L = 8 mm L = 80 mm L = 170 mm L = 70 mm L = 100 mm L = 10 mm As spare part we will only have in stock. HYDRAULIC TUBE /8 These lenghts are found on the machine: L = 00 mm L = 800 mm As spare part we will only have in stock. HYDRAULIC TUBE 1 This lenght is found on the machine: L = 7 mm As spare part we will have in stock. For all these tubes goes: if you need a shorter tube - cut off the delivered tube to desired lenght.

6 Utan hytt/without cabin SPARE PARTS

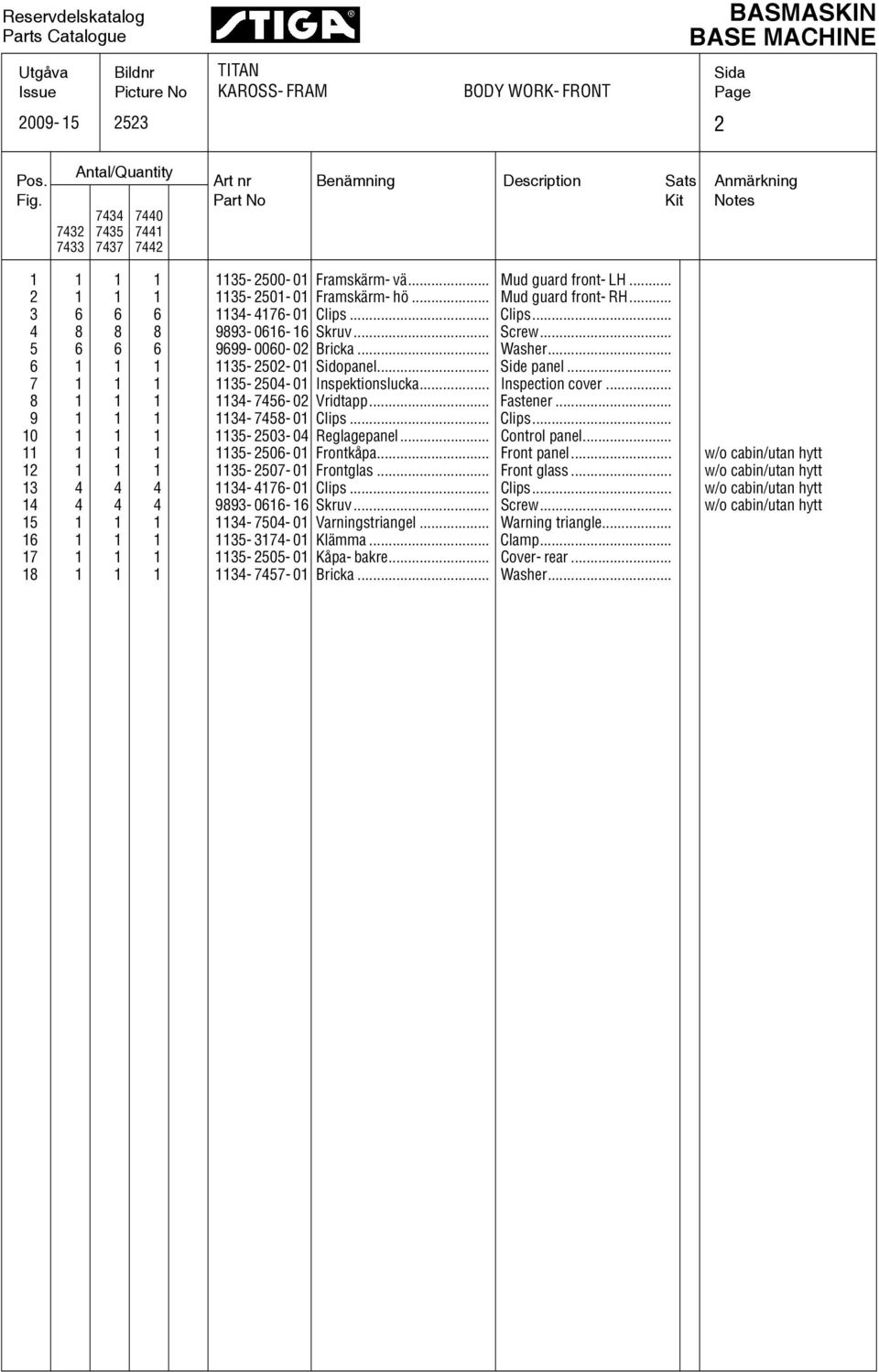

7 Reservdelskatalog Parts Catalogue BASMASKIN BASE MACHINE Bildnr Picture No TITAN KAROSS- FRAM BODY WORK- FRONT Sida Pos. Fig. 7 7 Antal/Quantity Art nr Part No Benämning Description Sats Kit Anmärkning Notes Framskärm- vä... Mud guard front- LH Framskärm- hö... Mud guard front- RH Clips... Clips Skruv... Screw Bricka... Washer Sidopanel... Side panel Inspektionslucka... Inspection cover Vridtapp... Fastener Clips... Clips Reglagepanel... Control panel Frontkåpa... Front panel... w/o cabin/utan hytt Frontglas... Front glass... w/o cabin/utan hytt Clips... Clips... w/o cabin/utan hytt Skruv... Screw... w/o cabin/utan hytt Varningstriangel... Warning triangle Klämma... Clamp Kåpa- bakre... Cover- rear Bricka... Washer...

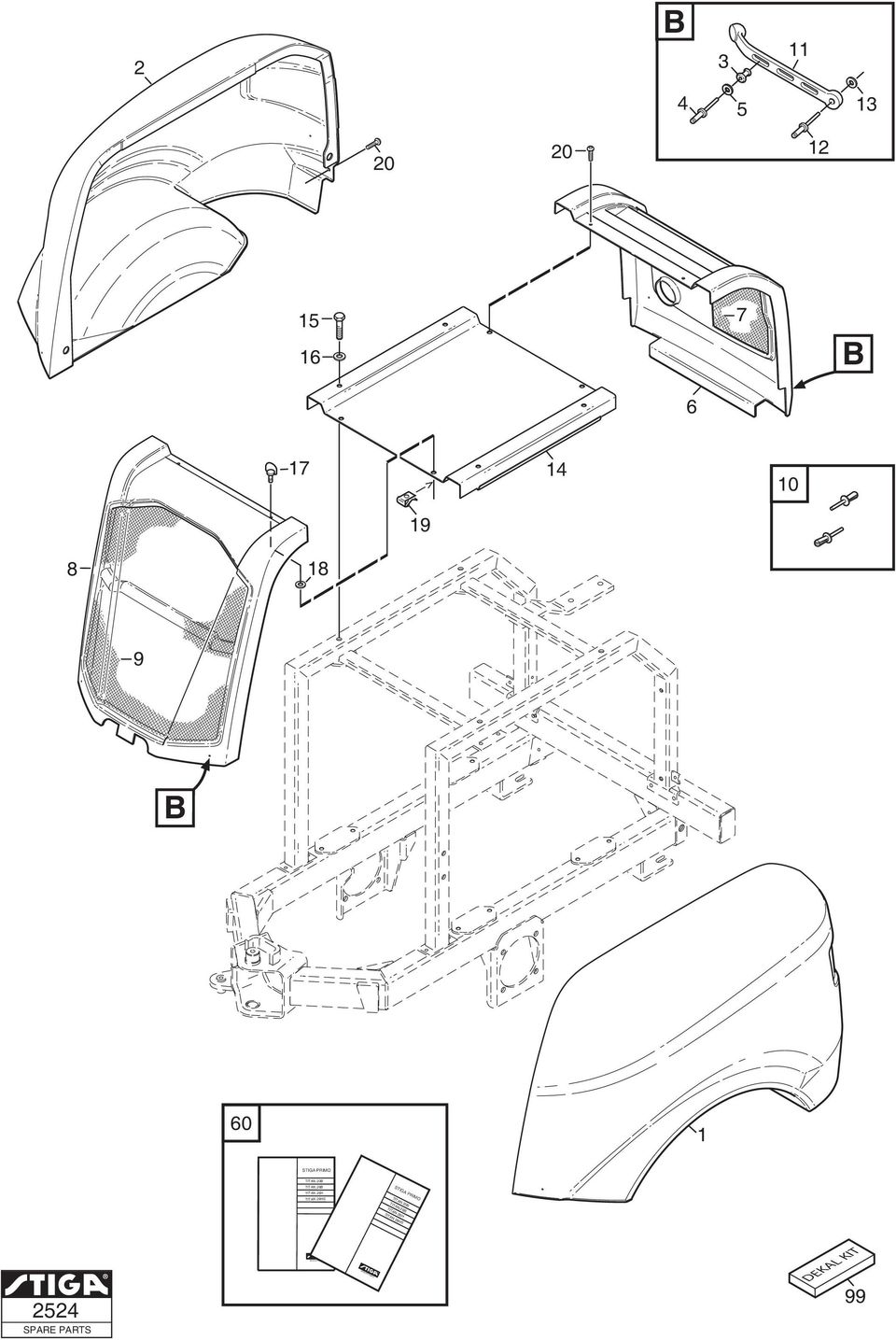

8 MOWING AHEAD TITAN B TITAN H B B B 0 1 STIGA PRIMO TITAN 0B TITAN B TITAN H TITAN HS STIGA PRIMO TITAN 0B TITAN HS SPARE PARTS MOWING AHEAD DEKAL KIT 99

9 Reservdelskatalog Parts Catalogue BASMASKIN BASE MACHINE Bildnr Picture No TITAN KAROSS- BAK BODY WORK- REAR Sida Pos. Fig. 7 7 Antal/Quantity Art nr Part No Benämning Description Sats Kit Anmärkning Notes Huvsida- vä... Hood cover- LH Huvsida- hö... Hood cover- RH Knopp... Knob Popnit... Pop rivet..., x Bricka... Washer Huvkåpa- bakre... Hood cover- rear... Pos 10-1 incl Huvkåpa- främre... Hood cover- front... Pos 10-1, incl Plastnit....Plastic rivet Gummistropp....Rubber loop... Kit of /sats st Popnit....Pop rivet Bricka....Washer Huvlock... Hood cover Skruv... Screw Bricka... Washer Vridtapp... Fastener Bricka....Washer Clips... Clips Skruv... Screw Bruksanvisning... Owner s manual Mont.anvisning... Assy instruction Säkerhetsföreskrifter... Safety regulations Servicebok... Service book Garantikort... Warranty card Dekalsats... Label kit Dekalsats... Label kit Dekalsats... Label kit...

10 A A 7 1B B A B SPARE PARTS

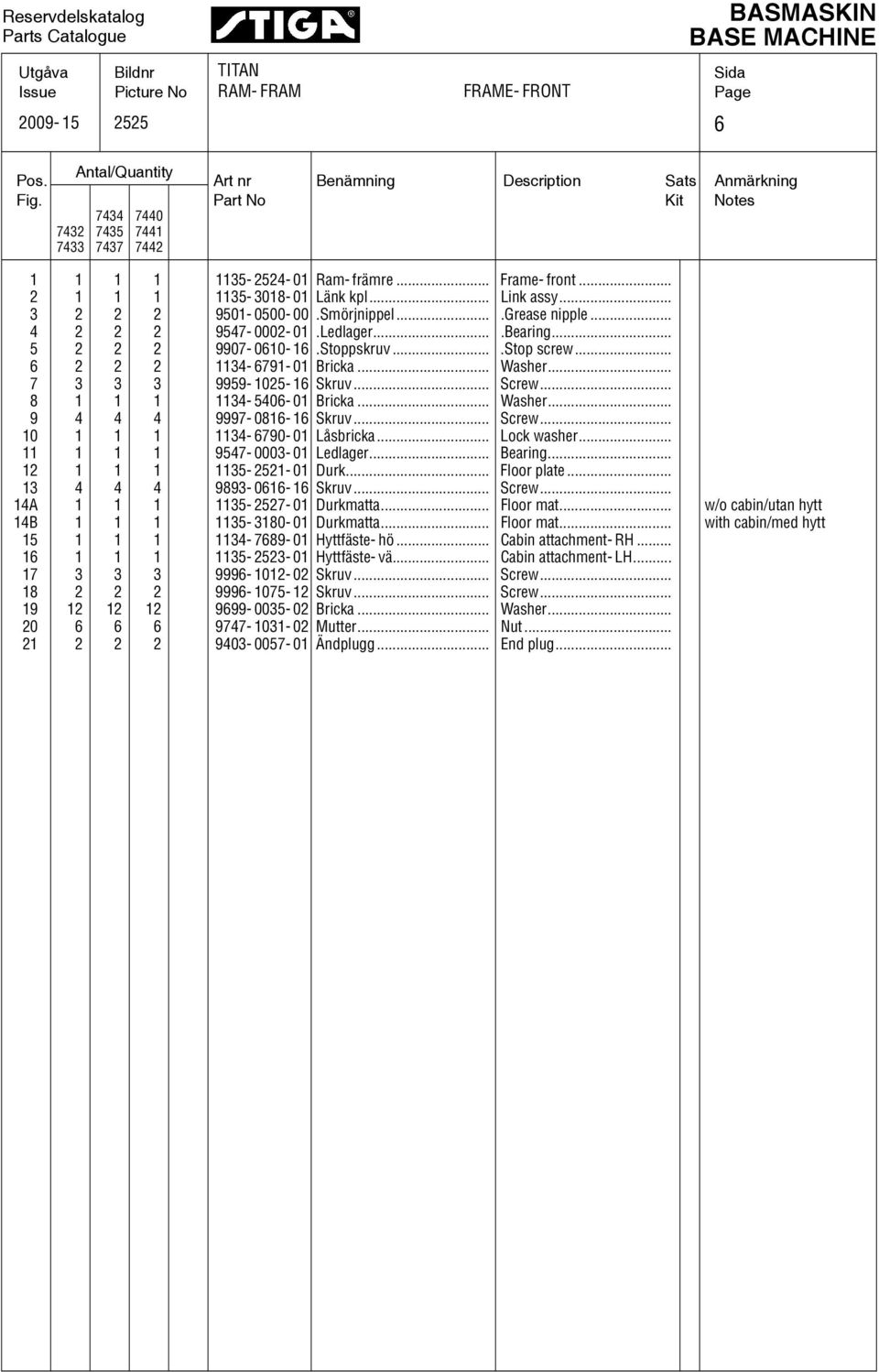

11 Reservdelskatalog Parts Catalogue BASMASKIN BASE MACHINE Bildnr Picture No TITAN RAM- FRAM FRAME- FRONT Sida Pos. Fig. 7 7 Antal/Quantity Art nr Part No Benämning Description Sats Kit Anmärkning Notes Ram- främre... Frame- front Länk kpl... Link assy Smörjnippel....Grease nipple Ledlager....Bearing Stoppskruv....Stop screw Bricka... Washer Skruv... Screw Bricka... Washer Skruv... Screw Låsbricka... Lock washer Ledlager... Bearing Durk... Floor plate Skruv... Screw... 1A Durkmatta... Floor mat... w/o cabin/utan hytt 1B Durkmatta... Floor mat... with cabin/med hytt Hyttfäste- hö... Cabin attachment- RH Hyttfäste- vä... Cabin attachment- LH Skruv... Screw Skruv... Screw Bricka... Washer Mutter... Nut Ändplugg... End plug...

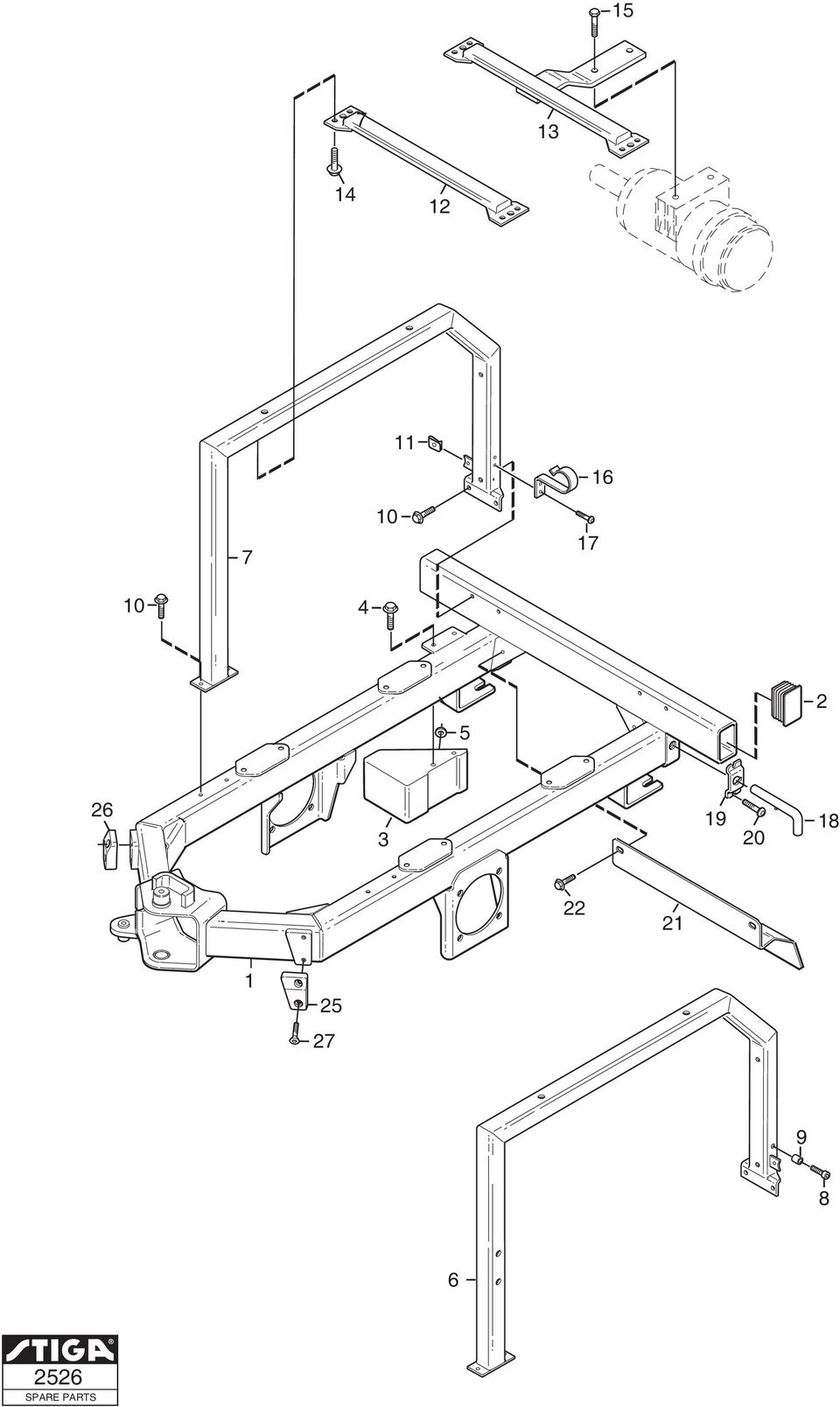

12 SPARE PARTS

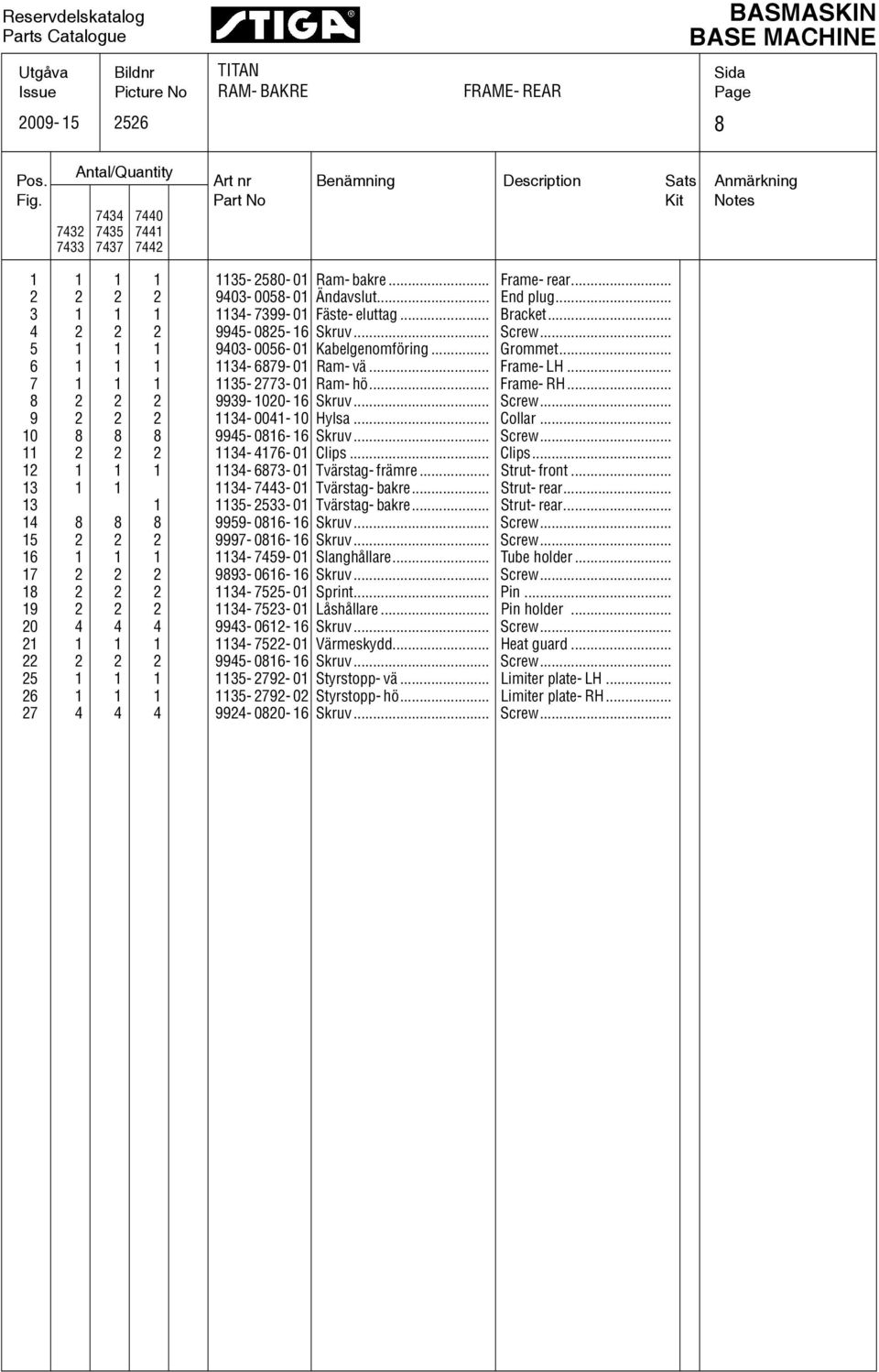

13 Reservdelskatalog Parts Catalogue BASMASKIN BASE MACHINE Bildnr Picture No TITAN RAM- BAKRE FRAME- REAR Sida Pos. Fig. 7 7 Antal/Quantity Art nr Part No Benämning Description Sats Kit Anmärkning Notes Ram- bakre... Frame- rear Ändavslut... End plug Fäste- eluttag... Bracket Skruv... Screw Kabelgenomföring... Grommet Ram- vä... Frame- LH Ram- hö... Frame- RH Skruv... Screw Hylsa... Collar Skruv... Screw Clips... Clips Tvärstag- främre... Strut- front Tvärstag- bakre... Strut- rear Tvärstag- bakre... Strut- rear Skruv... Screw Skruv... Screw Slanghållare... Tube holder Skruv... Screw Sprint... Pin Låshållare... Pin holder Skruv... Screw Värmeskydd... Heat guard Skruv... Screw Styrstopp- vä... Limiter plate- LH Styrstopp- hö... Limiter plate- RH Skruv... Screw...

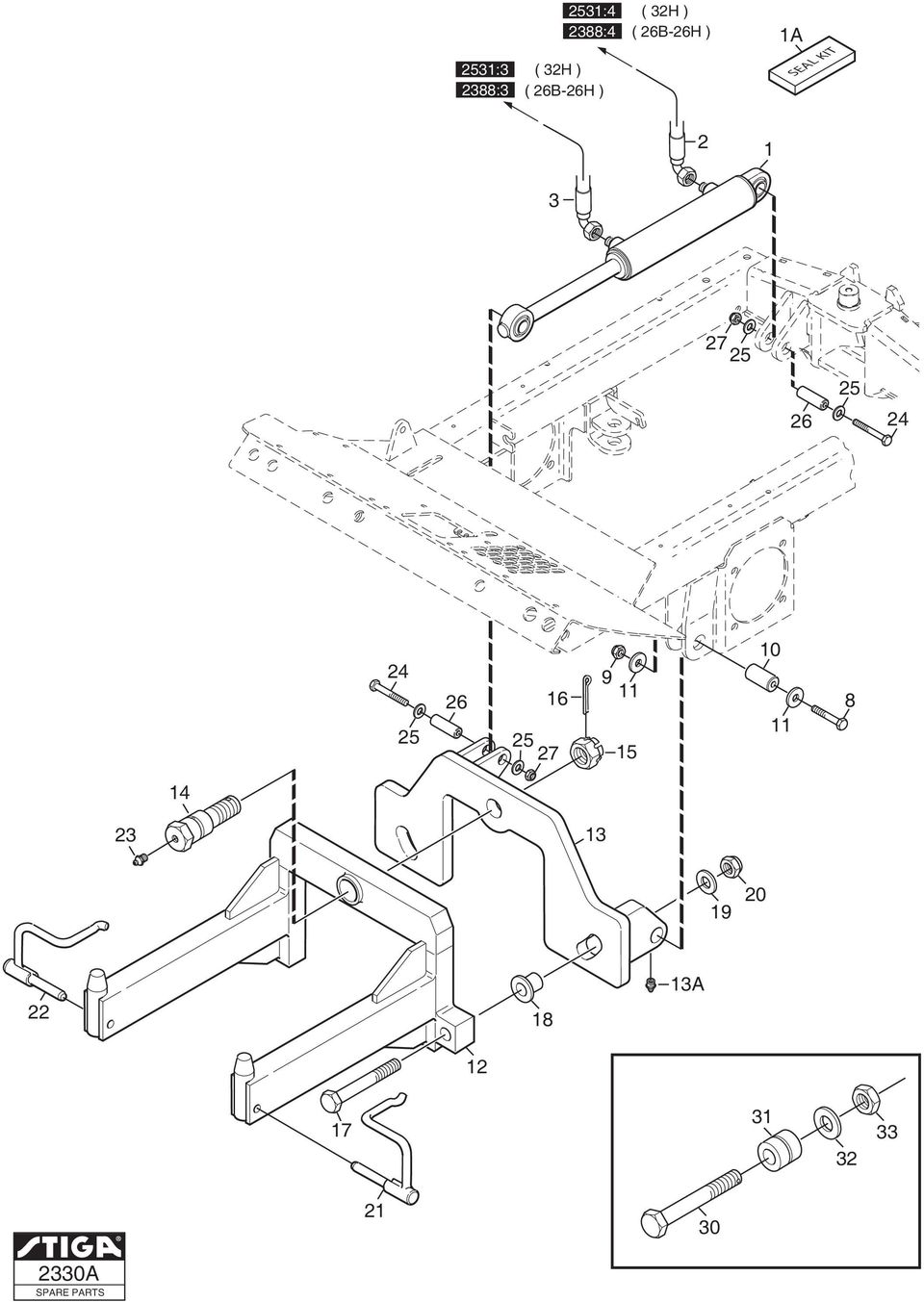

14 1: ( H ) 88: ( B-H ) 1: ( H ) 88: ( B-H ) 1A SEAL KIT A A SPARE PARTS

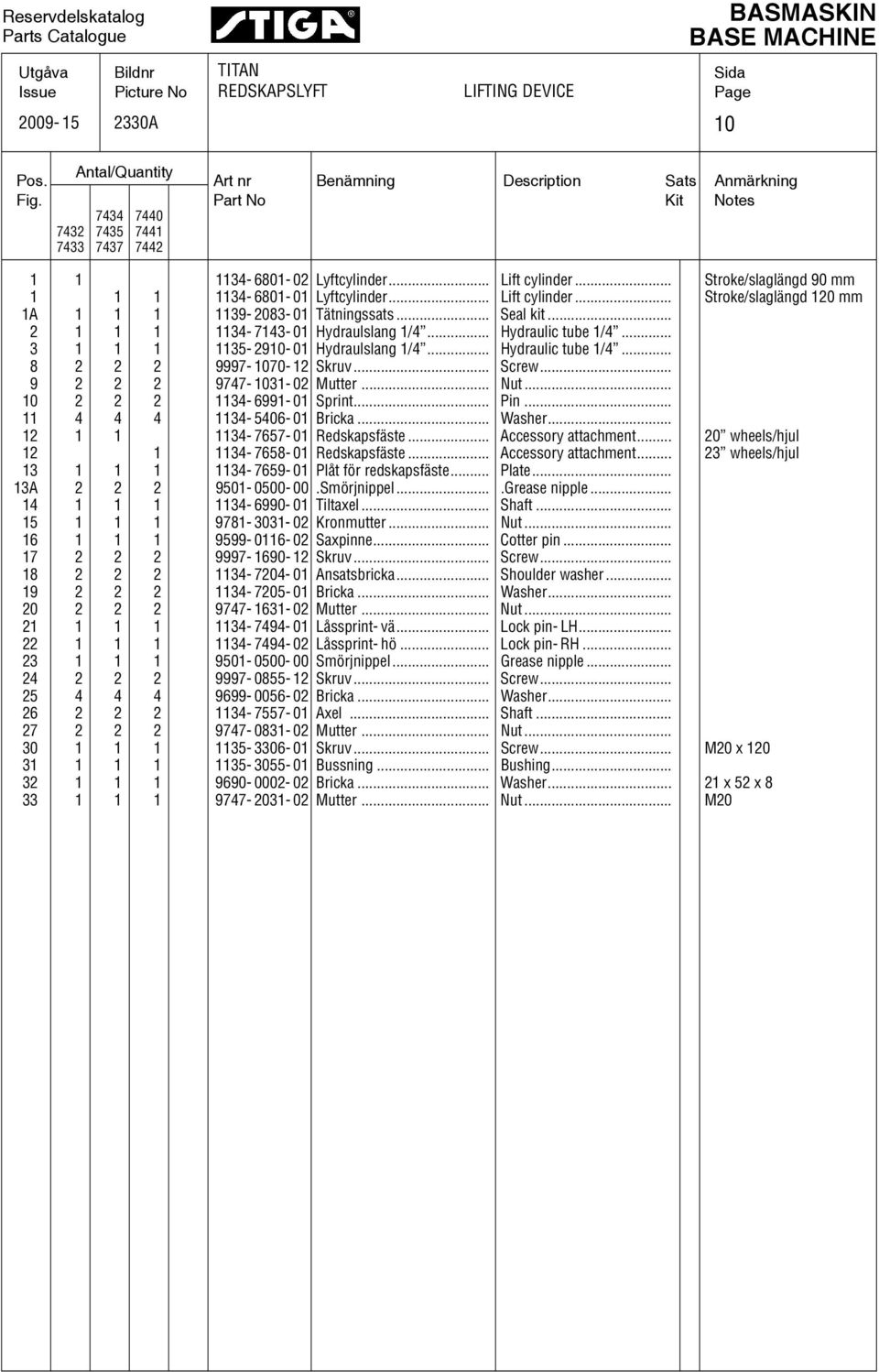

15 Reservdelskatalog Parts Catalogue BASMASKIN BASE MACHINE Bildnr Picture No TITAN REDSKAPSLYFT LIFTING DEVICE Sida A 10 Pos. Fig. 7 7 Antal/Quantity Art nr Part No Benämning Description Sats Kit Anmärkning Notes Lyftcylinder... Lift cylinder... Stroke/slaglängd 90 mm Lyftcylinder... Lift cylinder... Stroke/slaglängd 10 mm 1A Tätningssats... Seal kit Hydraulslang 1/... Hydraulic tube 1/ Hydraulslang 1/... Hydraulic tube 1/ Skruv... Screw Mutter... Nut Sprint... Pin Bricka... Washer Redskapsfäste... Accessory attachment... 0 wheels/hjul Redskapsfäste... Accessory attachment... wheels/hjul Plåt för redskapsfäste... Plate... 1A Smörjnippel....Grease nipple Tiltaxel... Shaft Kronmutter... Nut Saxpinne... Cotter pin Skruv... Screw Ansatsbricka... Shoulder washer Bricka... Washer Mutter... Nut Låssprint- vä... Lock pin- LH Låssprint- hö... Lock pin- RH Smörjnippel... Grease nipple Skruv... Screw Bricka... Washer Axel... Shaft Mutter... Nut Skruv... Screw... M0 x Bussning... Bushing Bricka... Washer... 1 x x Mutter... Nut... M0

16 NO NO Med hytt/with cabin 0B Värme/heat A 1 11 Värme+AC/heat+AC SPARE PARTS

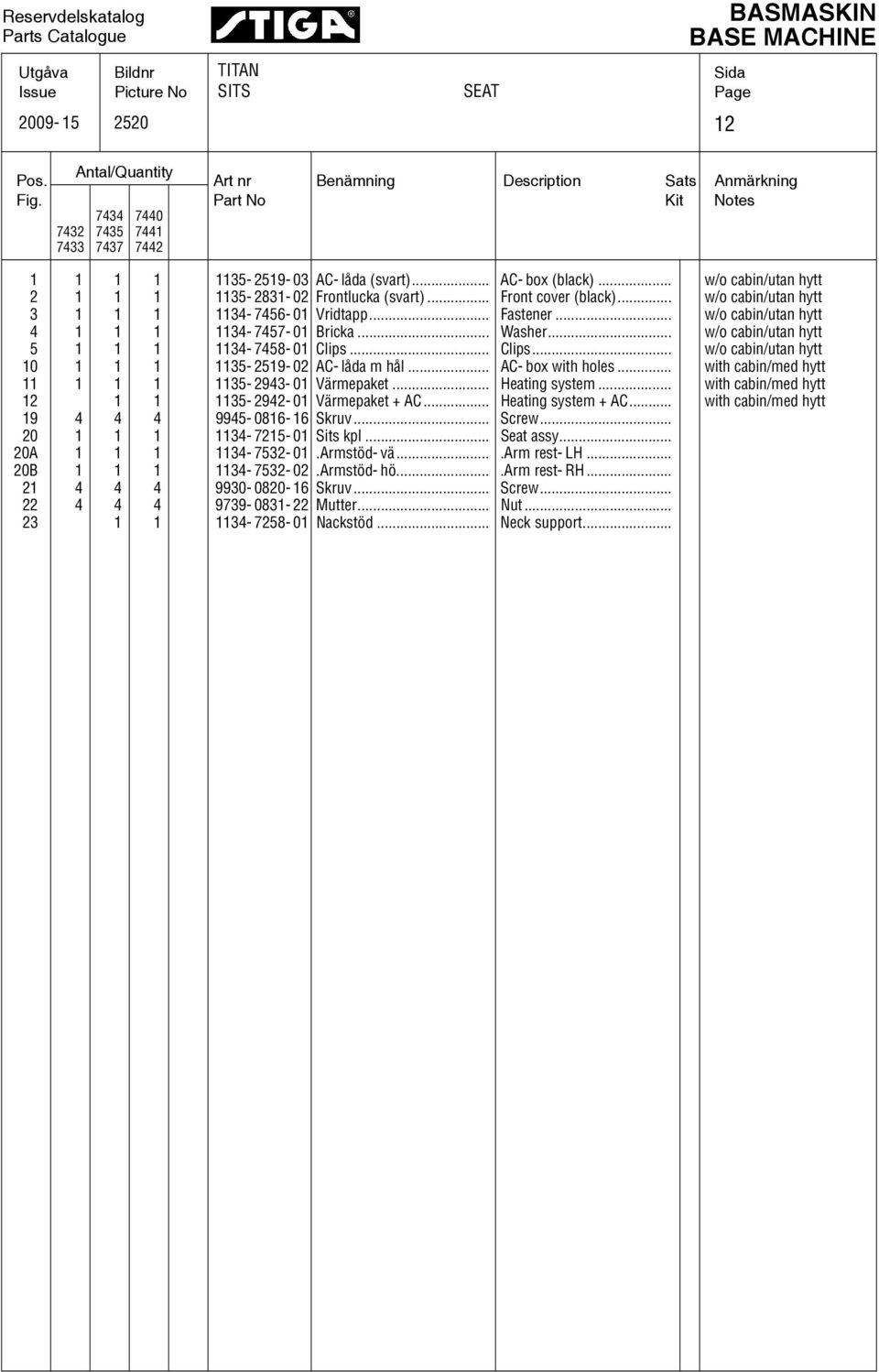

17 Reservdelskatalog Parts Catalogue BASMASKIN BASE MACHINE Bildnr Picture No TITAN SITS SEAT Sida Pos. Fig. 7 7 Antal/Quantity Art nr Part No Benämning Description Sats Kit Anmärkning Notes AC- låda (svart)... AC- box (black)... w/o cabin/utan hytt Frontlucka (svart)... Front cover (black)... w/o cabin/utan hytt Vridtapp... Fastener... w/o cabin/utan hytt Bricka... Washer... w/o cabin/utan hytt Clips... Clips... w/o cabin/utan hytt AC- låda m hål... AC- box with holes... with cabin/med hytt Värmepaket... Heating system... with cabin/med hytt Värmepaket + AC... Heating system + AC... with cabin/med hytt Skruv... Screw Sits kpl... Seat assy... 0A Armstöd- vä....arm rest- LH... 0B Armstöd- hö....arm rest- RH Skruv... Screw Mutter... Nut Nackstöd... Neck support...

18 SEAL KIT SEAL UNIT 1 T E P R L A A SPARE PARTS 81A 1A A :8 8: B :10 (B-H) 1:10 (H)

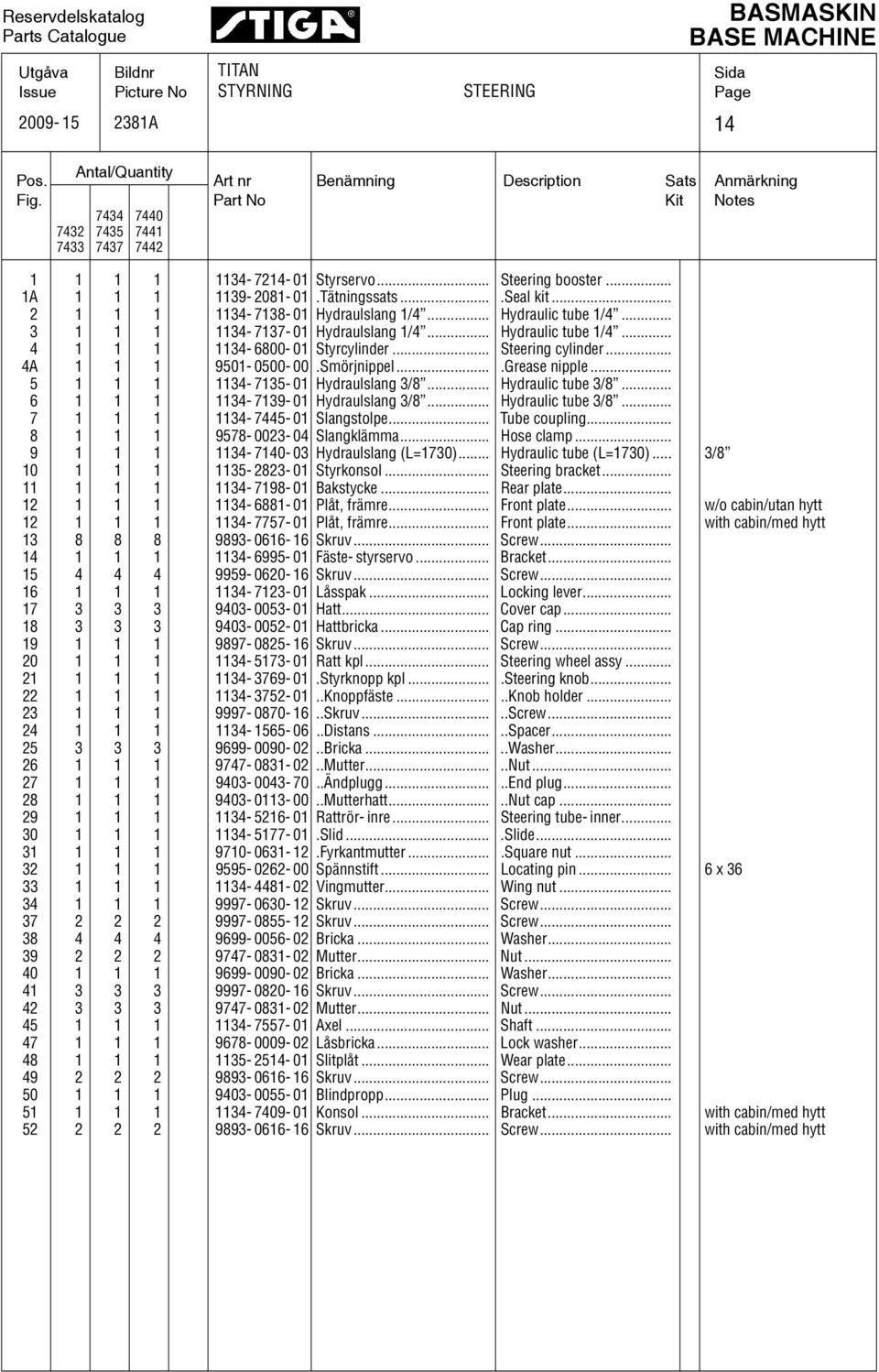

19 Reservdelskatalog Parts Catalogue BASMASKIN BASE MACHINE Bildnr Picture No TITAN STYRNING STEERING Sida A 1 Pos. Fig. 7 7 Antal/Quantity Art nr Part No Benämning Description Sats Kit Anmärkning Notes Styrservo... Steering booster... 1A Tätningssats....Seal kit Hydraulslang 1/... Hydraulic tube 1/ Hydraulslang 1/... Hydraulic tube 1/ Styrcylinder... Steering cylinder... A Smörjnippel....Grease nipple Hydraulslang /8... Hydraulic tube / Hydraulslang /8... Hydraulic tube / Slangstolpe... Tube coupling Slangklämma... Hose clamp Hydraulslang (L=170)... Hydraulic tube (L=170)... / Styrkonsol... Steering bracket Bakstycke... Rear plate Plåt, främre... Front plate... w/o cabin/utan hytt Plåt, främre... Front plate... with cabin/med hytt Skruv... Screw Fäste- styrservo... Bracket Skruv... Screw Låsspak... Locking lever Hatt... Cover cap Hattbricka... Cap ring Skruv... Screw Ratt kpl... Steering wheel assy Styrknopp kpl....steering knob Knoppfäste.....Knob holder Skruv.....Screw Distans.....Spacer Bricka.....Washer Mutter.....Nut Ändplugg.....End plug Mutterhatt.....Nut cap Rattrör- inre... Steering tube- inner Slid....Slide Fyrkantmutter....Square nut Spännstift... Locating pin... x Vingmutter... Wing nut Skruv... Screw Skruv... Screw Bricka... Washer Mutter... Nut Bricka... Washer Skruv... Screw Mutter... Nut Axel... Shaft Låsbricka... Lock washer Slitplåt... Wear plate Skruv... Screw Blindpropp... Plug Konsol... Bracket... with cabin/med hytt Skruv... Screw... with cabin/med hytt

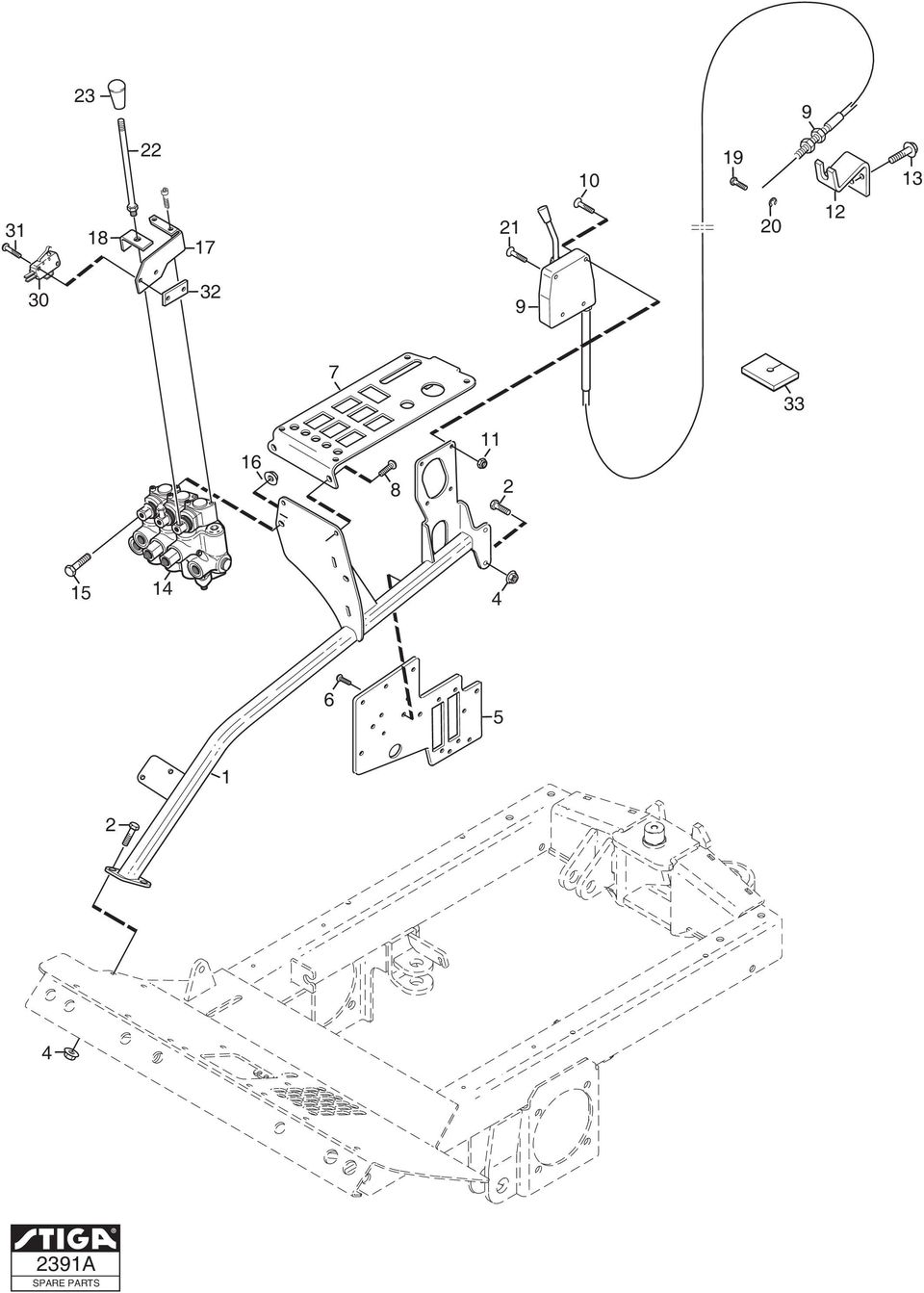

20 A SPARE PARTS

21 Reservdelskatalog Parts Catalogue BASMASKIN BASE MACHINE Bildnr Picture No TITAN HANDREGLAGE HAND CONTROLS Sida A 1 Pos. Fig. 7 7 Antal/Quantity Art nr Part No Benämning Description Sats Kit Anmärkning Notes Reglagefäste... Control attachment Skruv... Screw Mutter... Nut Samlingsplåt... Collecting plate Skruv... Screw Instrumentpanel... Dashboard Skruv... Screw Gasreglage... Throttle control... L = Gasreglage... Throttle control... L = Skruv... Screw Mutter... Nut Fäste... Bracket Fäste... Bracket Skruv... Screw Handspaksventil... Hydraulic valve Skruv... Screw Mutter... Nut Brytarhållare... Switch bracket Brytararm... Switch lever Skruv... Screw Spårryttare... Circlip Skruv... Screw Spak... Lever Knopp... Knob Mikrobrytare... Micro switch Skruv... Screw Mutterfäste... Nut plate Tätningsplatta... Seal plate x 70 x 9

22 1 SPARE PARTS 88A Model B Model H Model B Model H 79:1 79:1 79:0 8:9 0: 0: 81: 79:0 79:1 79:10 79: :1 18

23 Reservdelskatalog Parts Catalogue BASMASKIN BASE MACHINE Bildnr Picture No TITAN B- H HANDSPAKSVENTIL HYDRAULIC VALVE Sida A 18 Pos. Fig. 7 7 Antal/Quantity Art nr Part No Benämning Description Sats Kit Anmärkning Notes Handspaksventil... Hydraulic valve Adapter... Hydraulic connector Hydraulslang 1/... Hydraulic tube 1/ Hydraulslang 1/... Hydraulic tube 1/ Hydraulslang 1/... Hydraulic tube 1/ Hydraulslang 1/... Hydraulic tube 1/ Hydraulslang 1/... Hydraulic tube 1/ Hydraulslang 1/... Hydraulic tube 1/ Adapter... Hydraulic connector Hydraulslang /8... Hydraulic tube / Komp.vinkel... Angle coupling Slangstolpe... Tube coupling Slangklämma... Hose clamp Hydraulslang (L=100)... Hydraulic tube (L=100)... Use/anv T- koppling... T- coupling Hydraulslang 1/... Hydraulic tube 1/ Vinkelstrypnippel... Angle connection Spak... Lever Knopp... Knob...

24 7 : : :0 9 0: : 10 79:0 0: :8 8 1 SPARE PARTS

25 Reservdelskatalog Parts Catalogue BASMASKIN BASE MACHINE Bildnr Picture No TITAN H HANDSPAKSVENTIL HYDRAULIC VALVE Sida Pos. Fig Antal/Quantity Art nr Part No Benämning Description Sats Kit Anmärkning Notes Handspaksventil... Hydraulic valve Adapter... Hydraulic connector Hydraulslang 1/... Hydraulic tube 1/ Hydraulslang 1/... Hydraulic tube 1/ Hydraulslang 1/... Hydraulic tube 1/ Hydraulslang 1/... Hydraulic tube 1/ Hydraulslang 1/... Hydraulic tube 1/ Hydraulslang 1/... Hydraulic tube 1/ Adapter... Hydraulic connector Hydraulslang /8... Hydraulic tube / Komp.vinkel... Angle coupling Slangstolpe... Tube coupling Slangklämma... Hose clamp Hydraulslang (L=100)... Hydraulic tube (L=100)... Use/anv Vinkelstrypnippel... Angle connection Spak... Lever Knopp... Knob...

26 79: 1: : : C P P1 C C C1 1 79:1 79:10 SPARE PARTS

27 Reservdelskatalog Parts Catalogue BASMASKIN BASE MACHINE Bildnr Picture No TITAN H VÄLJARVENTIL SELECTOR VALVE Sida Pos. Fig Antal/Quantity Art nr Part No Benämning Description Sats Kit Anmärkning Notes Väljarventil kpl... Selector valve assy... 1.Elventil....Electric valve Kablage... Harness Adapter... Hydraulic connector Hydraulslang 1/... Hydraulic tube 1/ Hydraulslang 1/... Hydraulic tube 1/ Hydraulslang 1/... Hydraulic tube 1/ Hydraulslang 1/... Hydraulic tube 1/ Tredobricka... Seal washer Banjoskruv... Banjo bolt Vinkeladapter... Angle connector Hydraulslang 1/... Hydraulic tube 1/...

28 SPARE PARTS 7A A A B 8 7 A 7 1A B B 0 9 9

29 Reservdelskatalog Parts Catalogue BASMASKIN BASE MACHINE Bildnr Picture No TITAN FOTREGLAGE FOOT CONTROLS Sida A Pos. Fig. 7 7 Antal/Quantity Art nr Part No Benämning Description Sats Kit Anmärkning Notes Bromspedal... Brake pedal Spännstift... Locating pin Bromsarm... Brake lever Bricka... Washer Saxpinne... Cotter pin Bromsspärr... Brake lock Ansatsbult... Shoulder bolt Fjäderbricka... Spring washer Distansbricka... Spacer washer Mutter... Nut Fjäder... Spring Bromswire... Brake cable Skruv... Screw Mutter... Nut Dragfjäder... Tow spring Brytare... Switch Skruv... Screw Mutter... Nut Fartpedal kpl... Drive pedal... 1A Glidlager....Bearing Distans... Spacer Skruv... Screw Bricka... Washer Mutter... Nut Reglagekabel... Control cable Vinkellänk... Elbow link Mutter... Nut Mutter... Nut... A Farthållarplåt... Speed control plate... B Farthållarplåt... Speed control plate Mutter... Nut Arm... Lever Distans... Spacer Skruv... Screw Mutter... Nut Fartpedalspärr... Drive pedal stop Distans... Spacer Skruv... Screw Mutter... Nut Bricka... Washer Bricka... Washer Fjäderbricka... Spring washer Skruv... Screw Mutter... Nut Momentstag... Strut...

30 A 1 B 17 A 1 B 9A SPARE PARTS

31 Reservdelskatalog Parts Catalogue Bildnr Picture No A TITAN ELSYSTEM 1 ELECTRICAL SYSTEM 1 BASMASKIN BASE MACHINE Sida Pos. Fig. 7 7 Antal/Quantity Art nr Part No Benämning Description Sats Kit Anmärkning Notes Kablage kpl... Cable harness Kablage kpl... Cable harness Summer....Beeper Säkringshållare....Fuse holder Lock f säkringshållare....cover for fuse holder Säkring... Fuse... 0A Säkring... Fuse... 0A Säkring... Fuse... 0A Säkring... Fuse... 10A Brytare- varn.blinkers... Switch- hazard... with cabin/med hytt Vippa... Switch cover... with cabin/med hytt Eluttag... Socket Brytare... Switch Brytare... Switch Vippa... Switch cover... PTO Kontrollampa- blink röd... Pliot lamp- flashing red Vippa... Switch cover Vippa... Switch cover Vippa... Switch cover Täckbricka... Cover Kontrollampa- grön... Pilot lamp- green... with cabin/med hytt Timräknare... Hour meter Kontrollampa- röd... Pilot lamp- red Kontrollampa- orange... Pilot lamp- orange Blindpropp... Cover plug Brytare... Switch Vippa... Switch cover Ljuskontrollarm... Light control switch... with cabin/med hytt Skruv... Screw... with cabin/med hytt Mutter... Nut... with cabin/med hytt Kabelgenomföring... Grommet... with cabin/med hytt Verktyg för vippa... Tool for covers... Acessory/tillbehör

32 GLOBAL o 87 87a SPARE PARTS 9A A 1A 1 1

33 Reservdelskatalog Parts Catalogue Bildnr Picture No A TITAN ELSYSTEM ELECTRICAL SYSTEM BASMASKIN BASE MACHINE Sida 8 Pos. Fig. 7 7 Antal/Quantity Art nr Part No Benämning Description Sats Kit Anmärkning Notes Kablage- vä... Harness- LH Kablage- hö... Harness- RH Mutter... Nut Batteri... Battery... 0 Ah Kabel (pluspol)... Cable (+)... L = Kabel- röd... Cable- red... L = Mutter... Nut Kabel (minuspol)... Cable (- )... L = Isoleringshatt- röd... Insulator lug Huvudströmbrytare... Main switch Skruv... Screw Mutter... Nut Honkontakt... Female terminal... 1A Tätning....Seal Dragströmbrytare... Switch... w/o cabin/utan hytt Bricka... Washer... w/o cabin/utan hytt Stickdosa... Socket Skruv... Screw Skruv... Screw Kontaktdonskabel... Connector cable Relä... Relay Relä... Relay Skruv... Screw Skruv... Screw Lampkonsol... Lamp bracket... w/o cabin/utan hytt Kablage... Harness... w/o cabin/utan hytt Halogenlampa... Halogene bulb... w/o cabin/utan hytt Clips... Clips... w/o cabin/utan hytt Skruv... Screw Batterihållare... Battery holder Batteriklämma... Battery clamp Skruv... Screw Skruv... Screw Mutter... Nut Skruv... Screw...

34 SPARE PARTS

35 Reservdelskatalog Parts Catalogue BASMASKIN BASE MACHINE Bildnr Picture No TITAN BRÄNSLETANK FUEL TANK Sida Pos. Fig. 7 7 Antal/Quantity Art nr Part No Benämning Description Sats Kit Anmärkning Notes Bränsletank... Fuel tank Tankbygel... Fuel tank clamp Skruv... Screw Nippel... Connector Slangstolpe... Tube connector Bränslenivågivare... Fuel level indicator Gummimanschett... Rubber sleeve Tanklock... Fuel tank cap Plugg... Plug Bränslenivåvakt... Fuel level sensor Buntband... Cable tie Buntbandsfäste... Cable tie bracket Filterfäste... Filter bracket Filterfäste... Filter bracket Fäste- bränslepump... Bracket- fuel pump Skruv... Screw Skruv... Screw Mutter... Nut Slang (L=10)... Fuel hose (L=10)... Use/anv Slang (L=0)... Fuel hose (L=0)... Use/anv Slang (L=90)... Fuel hose (L=90)... Use/anv Slang (L=0)... Fuel hose (L=0)... Use/anv Slang (L=0)... Fuel hose (L=0)... Use/anv Slang (L=1800)... Fuel hose (L=1800) Slang (L=0)... Fuel hose (L=0)... Use/anv Slang (L=1700)... Fuel hose (L=1700)... Use/anv Slang (L=0)... Fuel hose (L=0)... Use/anv Slang (L=80)... Fuel hose (L=80)... Use/anv Slang (L=00)... Fuel hose (L=00)...

36 A B SPARE PARTS 8A

37 Reservdelskatalog Parts Catalogue BASMASKIN BASE MACHINE Bildnr Picture No TITAN B- H MOTOR ENGINE Sida A Pos. Fig. 7 7 Antal/Quantity Art nr Part No Benämning Description Sats Kit Anmärkning Notes Kylare... Water cooler Slang (L=0)... Tube (L=0)... Use/anv Sidoplåt- vä... Side plate- LH Sidoplåt- hö... Side plate- RH Bottenplåt... Bottom plate Skruv... Screw Konsol- kylare... Bracket- cooler Skruv... Screw Vibrationsdämpare... Vibration damper Bricka... Washer Mutter... Nut Motorfäste- bak... Engine bracket- rear... 1A Motorfäste- främre... Engine bracket- front... 1B Motorfäste... Engine bracket... with AC/med AC Skruv... Screw Motorkudde... Engine cushion Skruv... Screw Bricka... Washer Skruv... Screw Bricka... Washer Kylarslang... Cooling hose Kylarslang... Cooling hose Slangklämma... Hose clamp Insugningsslang... Air intake hose Slang... Hose Slangklämma... Hose clamp Mutter... Nut Slangklämma... Hose clamp Avgasrör (Ø mm)... Exhaust tube (Ø mm) Avgasrör (Ø 8 mm)... Exhaust tube (Ø 8 mm) Mutter... Nut Rörklämma... Tube clamp Rörklämma... Tube clamp Ljuddämpare... Muffler (intake Ø mm) Ljuddämpare... Muffler (intake Ø 8 mm) Skruv... Screw Distans... Spacer Mutter... Nut Vibrationsdämpare... Vibration damper Mutter... Nut Tätningslist... Seal strip... 0 x 0 x Tätningslist... Seal strip... 0 x 0 x Tätningslist... Seal strip... 0 x 0 x Adapter... Tube fitting... with cabin/med hytt Slangstolpe... Tube connector... with cabin/med hytt

38 SPARE PARTS

39 Reservdelskatalog Parts Catalogue BASMASKIN BASE MACHINE Bildnr Picture No TITAN H MOTOR ENGINE Sida Pos. Fig Antal/Quantity Art nr Part No Benämning Description Sats Kit Anmärkning Notes Kylare... Water cooler Slang (L=0)... Tube (L=0)... Use/anv Sidoplåt- vä... Side plate- LH Sidoplåt- hö... Side plate- RH Bottenplåt... Bottom plate Skruv... Screw Konsol- kylare... Bracket- cooler Skruv... Screw Vibrationsdämpare... Vibration damper Bricka... Washer Mutter... Nut Skruv... Screw Motorkudde... Engine cushion Skruv... Screw Bricka... Washer Skruv... Screw Bricka... Washer Kylarslang... Cooling hose Kylarslang... Cooling hose... w/o cabin/utan hytt Slangklämma... Hose clamp... D Insugningsslang... Air intake hose Slang... Hose Slangklämma... Hose clamp... D Mutter... Nut Slangklämma... Hose clamp... D Avgasrör (Ø 8 mm)... Exhaust tube (Ø 8 mm) Mutter... Nut Rörklämma... Tube clamp Ljuddämpare... Muffler... Intake/inlopp Ø8 mm Skruv... Screw Hylsa... Collar Mutter... Nut Vibrationsdämpare... Vibration damper Mutter... Nut Motorfäste vä- bak... Engine brkt LH- rear Motorfäste hö- bak... Engine brkt RH- rear Motorfäste vä- fram... Engine brkt LH- front Motorfäste hö- fram... Engine brkt RH- front Kylarslang... Cooling hose... with cabin/med hytt Kylarslang... Cooling hose... with cabin/med hytt T- stycke... T- connection... with cabin/med hytt Tätningslist... Seal strip... 0 x 0 x Tätningslist... Seal strip... 0 x 0 x Tätningslist... Seal strip... 0 x 0 x 10

40 SPARE PARTS 8A 1: : (H-H) (B) A 8 7B 1 A A 8:10 8:8 8:9 87: 81: 87: H-H 1 1

41 Reservdelskatalog Parts Catalogue BASMASKIN BASE MACHINE Bildnr Picture No TITAN HYDROSTATPUMP HYDRO PUMP Sida A Pos. Fig. 7 7 Antal/Quantity Art nr Part No Benämning Description Sats Kit Anmärkning Notes Hydraulpump... Hydraulic pump Hydraulpump... Hydraulic pump Adapter... Hydraulic coupling Slangstolpe... Tube coupling Slangklämma... Hose clamp Hydraulslang (L=70)... Hydraulic tube (L=70)... Use/anv Adapter... Hydraulic coupling Slangstolpe... Tube coupling Slangklämma... Hose clamp Hydraulslang (L=90)... Hydraulic tube (L=90)... Use/anv Adapter... Hydraulic coupling Hydraulslang /8... Hydraulic tube / Adapter... Hydraulic coupling L- koppling... L- coupling Hydraulslang 1/... Hydraulic tube 1/ Hydraulslang 1/... Hydraulic tube 1/ Hydraulslang 1/... Hydraulic tube 1/ Hydraulslang 1/... Hydraulic tube 1/ Remskiva- pump... Belt pulley- pump Mutter... Nut Pumpfäste... Pump bracket Skruv... Screw Bricka... Washer Mutter... Nut Spännarm... Tension arm Smörjnippel... Grease nipple Glidlager... Bearing Spännrulle... Tension roller Bricka... Washer Mutter... Nut Skruv... Screw Bricka... Washer Mutter... Nut Kilrem (sats st)... V- belt (kit of pcs.)... Marked Svänghjulsadapter... Flywheel adapter Skruv... Screw... 7A Motorremskiva... Engine belt pulley... 7B Motorremskiva... Engine belt pulley... 7B Motorremskiva... Engine belt pulley Kil... Key... L = 7 mm Dragfjäder... Spring Skruv... Screw Mutter... Nut Bricka... Washer Distans... Spacer Skruv... Screw Mutter... Nut Skruv... Screw Bricka... Washer Bricka... Washer Skruv... Screw...

42 9 8: : 8: :17 87: : B A SPARE PARTS

43 Reservdelskatalog Parts Catalogue BASMASKIN BASE MACHINE Bildnr Picture No TITAN TRANSMISSION- FRAM TRANSMISSION- FRONT Sida Pos. Fig. 7 7 Antal/Quantity Art nr Part No Benämning Description Sats Kit Anmärkning Notes Hydraulmotor... Hydraulic motor Hydraulmotor... Hydraulic motor Adapter... Hydraulic coupling Kompvinkel... Hydraulic coupling L- koppling... L- coupling Hydraulslang 1/... Hydraulic tube 1/ Hydraulslang 1/... Hydraulic tube 1/ Hydraulslang 1/... Hydraulic tube 1/ Hydraulslang 1/... Hydraulic tube 1/ Hydraulslang 1/... Hydraulic tube 1/ Tredobricka... Seal washer Slangstolpe... Tube coupling Slangklämma... Hose clamp Hydraulslang (L=80)... Hydraulic tube (L=80)... Use/anv Kil... Key Nav... Hub Kronmutter... Nut Saxpinne... Cotter pin Hjul kpl 0... Wheel assy 0... Pos 18A - 18B incl Hjul kpl... Wheel assy... Pos 18A - 18B incl. 18A Däck....Tire... 0 x A Däck....Tire... x 10, B Ventil....Valve Hjulbult... Wheel bolt Skruv... Screw Bricka... Washer Mutter... Nut x x Innerslang för 0... Inner tube for 0... Only as spare part 99 x Innerslang för... Inner tube for... Only as spare part

44 8:1 8: :1 10 8: 9 7 8: : B A SPARE PARTS

45 Reservdelskatalog Parts Catalogue BASMASKIN BASE MACHINE Bildnr Picture No TITAN TRANSMISSION- BAK TRANSMISSION- REAR Sida Pos. Fig. 7 7 Antal/Quantity Art nr Part No Benämning Description Sats Kit Anmärkning Notes Hydraulmotor... Hydraulic motor Adapter... Hydraulic coupling Hydraulslang 1/... Hydraulic tube 1/ Hydraulslang 1/... Hydraulic tube 1/ Hydraulslang 1/... Hydraulic tube 1/ Hydraulslang 1/... Hydraulic tube 1/ Tredobricka... Seal washer Slangstolpe... Tube coupling Slangklämma... Hose clamp Hydraulslang (L=8)... Hydraulic tube (L=8)... Use/anv Kil... Key Nav... Hub Kronmutter... Nut Saxpinne... Cotter pin Hjul kpl 0... Wheel assy 0... Pos 1A - 1B incl Hjul kpl... Wheel assy... Pos 1A - 1B incl. 1A Däck....Tire... 0 x A Däck....Tire... x 10, - 1 1B Ventil....Valve Hjulbult... Wheel bolt Skruv... Screw Bricka... Washer Mutter... Nut x x Innerslang för 0... Inner tube for 0... Only as spare part 99 x Innerslang för... Inner tube for... Only as spare part

46 SPARE PARTS :9 8: 87:10 :1 1:10 87:10 (B) (H-H) 8:1 8:1 79:0 1:1 88:1 (B-H) (H)

47 Reservdelskatalog Parts Catalogue BASMASKIN BASE MACHINE Bildnr Picture No TITAN UPPSAMLINGSBLOCK COLLECTOR BLOCK Sida Pos. Fig. 7 7 Antal/Quantity Art nr Part No Benämning Description Sats Kit Anmärkning Notes Uppsamlingsblock... Collector block Tredobricka... Seal washer Slangstolpe... Tube coupling Slangklämma... Hose clamp Hydraulslang (L=8)... Hydraulic tube (L=8)... Use/anv Hydraulslang (L=80)... Hydraulic tube (L=80)... Use/anv Hydraulslang (L=10)... Hydraulic tube (L=10)... Use/anv Hydraulslang (L=170)... Hydraulic tube (L=170)... / Hydraulslang (L=100)... Hydraulic tube (L=100)... Use/anv Hydraulslang (L=70)... Hydraulic tube (L=70)... Use/anv Plugg... Plug Plugg... Plug Adapter... Hydraulic coupling Slangstolpe... Tube coupling Slangstolpe... Tube coupling Slangklämma... Hose clamp... D Hydraulslang (L=80)... Hydraulic tube (L=80)... Use/anv Hydraulslang (L=00)... Hydraulic tube (L=00)... Use/anv Konsol- kylare... Bracket- cooler Skruv... Screw Skruv... Screw...

48 A A : : SPARE PARTS

49 Reservdelskatalog Parts Catalogue BASMASKIN BASE MACHINE Bildnr Picture No TITAN B OLJETANK OIL TANK Sida Pos. Fig. Antal/Quantity Art nr Part No Benämning Description Sats Kit Anmärkning Notes Oljetank... Oil tank Nivåöga... Level eye Tankventilationsfilter... Tank ventilation Returoljefilter... Oil filter- return... A Skruv....Screw... M8 B Filterinsats....Filter element... Not ill./ej ill. (10 my paper) C Fjäder....Spring... Not ill./ej ill Slangstolpe... Tube coupling Slangklämma... Hose clamp Hydraulslang (L=800)... Hydraulic tube (L=800)... / Rörkylare... Tube cooler Hydraulslang (L=00)... Hydraulic tube (L=00)... Use/anv Tätningsplatta... Seal plate x 110 x Slangklämma... Hose clamp Hydraulslang (L=90)... Hydraulic tube (L=90)... Use/anv Temperaturgivare... Temperature sensor Fäste- kylslinga... Bracket Rörklammer... Tube clamp Skruv... Screw Skruv... Screw Mutter... Nut Tredobricka... Seal washer Magnetplugg... Magnet plug...

50 1 11 A : :8 8: : SPARE PARTS

51 Reservdelskatalog Parts Catalogue BASMASKIN BASE MACHINE Bildnr Picture No TITAN H- H OLJETANK OIL TANK Sida Pos. Fig Antal/Quantity Art nr Part No Benämning Description Sats Kit Anmärkning Notes Oljetank... Oil tank Nivåöga... Level eye Tankventilationsfilter... Tank ventilation Returoljefilter... Oil filter- return... A Skruv....Screw... B Filterinsats....Filter element... Not ill./ej ill (10 my paper) C Fjäder....Spring... Not ill./ej ill Adapter... Hydraulic connector Vinkelkoppling... Angle connector L- koppling... L- coupling Slangstolpe... Tube coupling... Straight/rak Slangstolpe... Tube coupling Slangklämma... Hose clamp Hydraulslang (L=80)... Hydraulic tube (L=80)... Use/anv Hydraulslang (L=9)... Hydraulic tube (L=9)... Use/anv Oljekylare... Oil cooler Slangstolpe... Tube coupling Hydraulslang (L=1000)... Hydraulic tube (L=1000)... / Slangklämma... Hose clamp Hydraulslang (L=90)... Hydraulic tube (L=90)... Use/anv Slangklämma... Hose clamp Hydraulslang 1... Hydraulic tube Temperaturgivare... Temperature sensor Tätningsplatta... Seal plate x 80 x Tätningsplatta... Seal plate x 90 x Fäste... Bracket Fäste... Bracket Skruv... Screw Mutter... Nut Tredobricka... Seal washer Magnetplugg... Magnet plug Skruv... Screw Mutter... Nut Vingmutter... Wing nut Skruv... Screw Clips... Clips...

52 A A A 11B B B 11A B A SPARE PARTS 9

53 Reservdelskatalog Parts Catalogue BASMASKIN BASE MACHINE Bildnr Picture No TITAN B KRAFTUTTAG, PRIMÄR POWER TAKE- OFF, PRIMARY Sida A 8 Pos. Fig. Antal/Quantity Art nr Part No Benämning Description Sats Kit Anmärkning Notes Magnetkoppling... Magnet clutch Skruv... Screw Momentstag... Torsion strut Skruv... Screw Skruv... Screw Mutter... Nut Mutter... Nut Kilrem... V- belt Skruv... Screw Distans... Spacer... L = 7 mm Brythjul kpl... Corner pulley assy... 11A Kullager....Ball bearing... 11B Låsring....Lock ring Bricka... Washer Mutter... Nut Skruv... Screw Distans... Spacer... L = 1 mm Spännarm... Tension arm Glidlager... Bearing Smörjnippel... Grease nipple Distans... Spacer Skruv... Screw Bricka... Washer Mutter... Nut Fjäder... Spring Skruvögla... Eye bolt Mutter... Nut Fjäder... Spring Konsol... Bracket Skruv... Screw Mutter... Nut Skruv... Screw Distans... Spacer Begränsningsplåt... Limiter angle Mutter... Nut...

54 A A 1A B 1B 0A 0B 1A B 97A SPARE PARTS

55 Reservdelskatalog Parts Catalogue Bildnr Picture No A TITAN B KRAFTUTTAG, SEKUNDÄR POWER TAKE- OFF, SECONDARY BASMASKIN BASE MACHINE Sida 0 Pos. Fig. Antal/Quantity Art nr Part No Benämning Description Sats Kit Anmärkning Notes Remskiva... Belt pulley... 1A Kullager....Ball bearing... 1B Distans....Spacer Axel... Shaft Skruv... Screw Bricka... Washer Fäste... Bracket Glidlager... Bearing Smörjnippel... Grease nipple Skruv... Screw Bricka... Washer Mutter... Nut Spännarm... Tension arm Skruv... Screw Bricka... Washer Distans... Spacer Mutter... Nut Skruv... Screw Fjäderfäste... Spring attachment Distans... Spacer Distans... Spacer Brythjul kpl... Corner pulley assy... 0A Kullager....Ball bearing... 0B Låsring....Lock ring Bricka... Washer Mutter... Nut Skruv... Screw Bricka... Washer Spännhjul... Tension roller Distans... Spacer Mutter... Nut Fjäder... Spring...

56 1 0 1A 1C 1B T T1 P 1 P1 T T1 P :0 79:0 7 P1 79: T P : A SPARE PARTS

57 Reservdelskatalog Parts Catalogue BASMASKIN BASE MACHINE Bildnr Picture No TITAN H- H KRAFTUTTAG POWER TAKE- OFF Sida A Pos. Fig Antal/Quantity Art nr Part No Benämning Description Sats Kit Anmärkning Notes Hydraulpump... Hydraulic pump Adapter... Hydraulic connector Hydraulslang 1/... Hydraulic tube 1/ Adapter... Hydraulic connector Slangstolpe... Tube coupling Slangklämma... Hose clamp Hydraulslang 1... Hydraulic tube Fäste... Bracket Fäste... Bracket Vibrationsdämpare... Vibration damper Arm... Lever Skruv... Screw Bricka... Washer Mutter... Nut Skruv... Screw Bricka... Washer Mutter... Nut Ventilblock... Hydraulic valve... 1A Elventil inkl magnet....electric valve w magnet... 1B Tryckbegr.ventil....Relief valve bar 1C Tryckbegr.ventil....Relief valve... 0 bar Slangstolpe... Tube coupling Slangklämma... Hose clamp Hydraulslang (L=1000)... Hydraulic tube (L=1000)... / Adapter... Hydraulic connector Hydraulslang 1/... Hydraulic tube 1/ Fäste- PTO ventil... Bracket Skruv... Screw Skruv... Screw Tredobricka... Seal washer Kablage- PTO... Harness...
