MINIMIKRAV PÅ DYKUTRUSTNING 200:1

Transkript

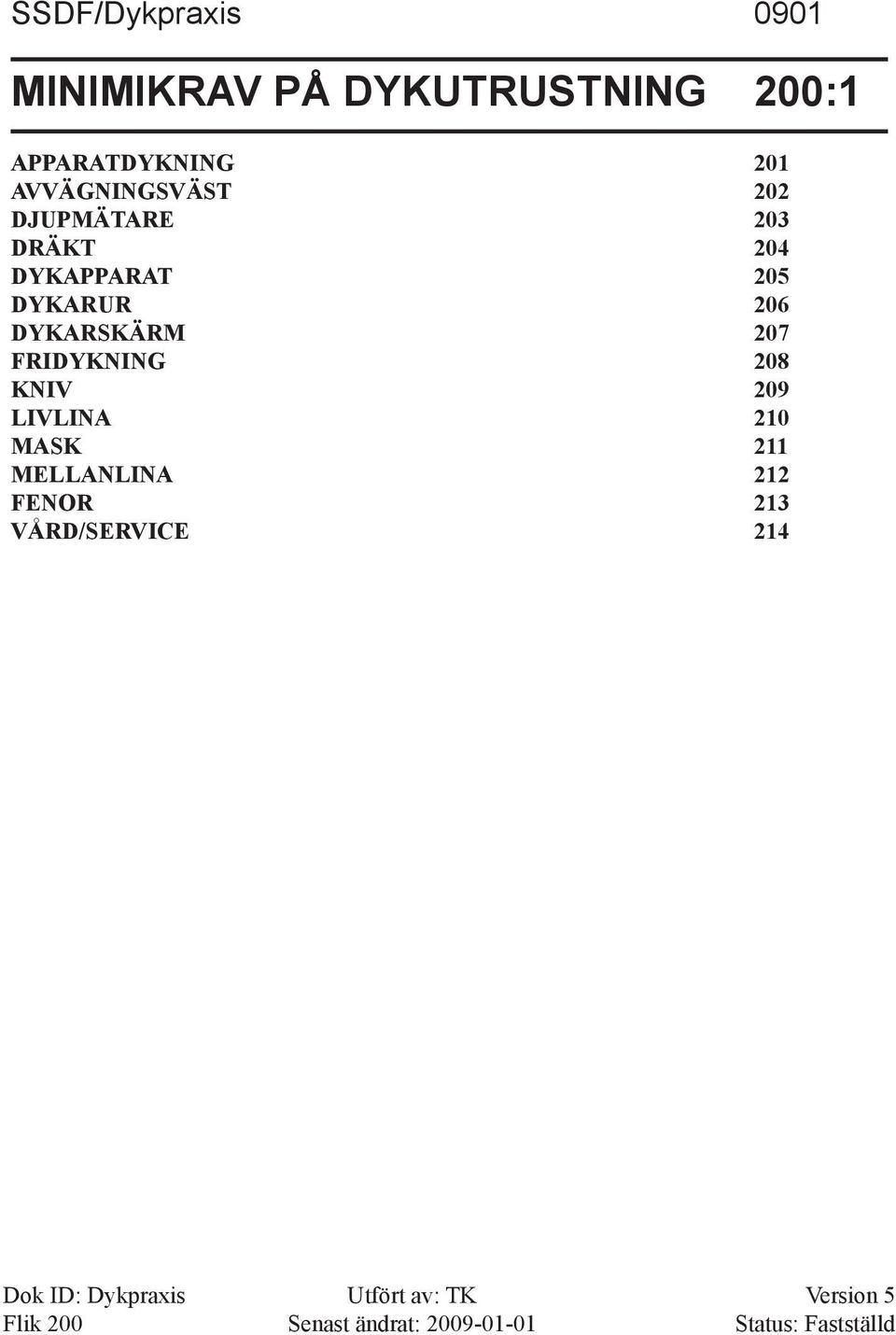

1 SSDF/Dykpraxis 0901 MINIMIKRAV PÅ DYKUTRUSTNING 200:1 APPARATDYKNING 201 AVVÄGNINGSVÄST 202 DJUPMÄTARE 203 DRÄKT 204 DYKAPPARAT 205 DYKARUR 206 DYKARSKÄRM 207 FRIDYKNING 208 KNIV 209 LIVLINA 210 MASK 211 MELLANLINA 212 FENOR 213 VÅRD/SERVICE 214 Dok ID: Dykpraxis Utfört av: TK Version 5 Flik 200 Senast ändrat: Status: Fastställd

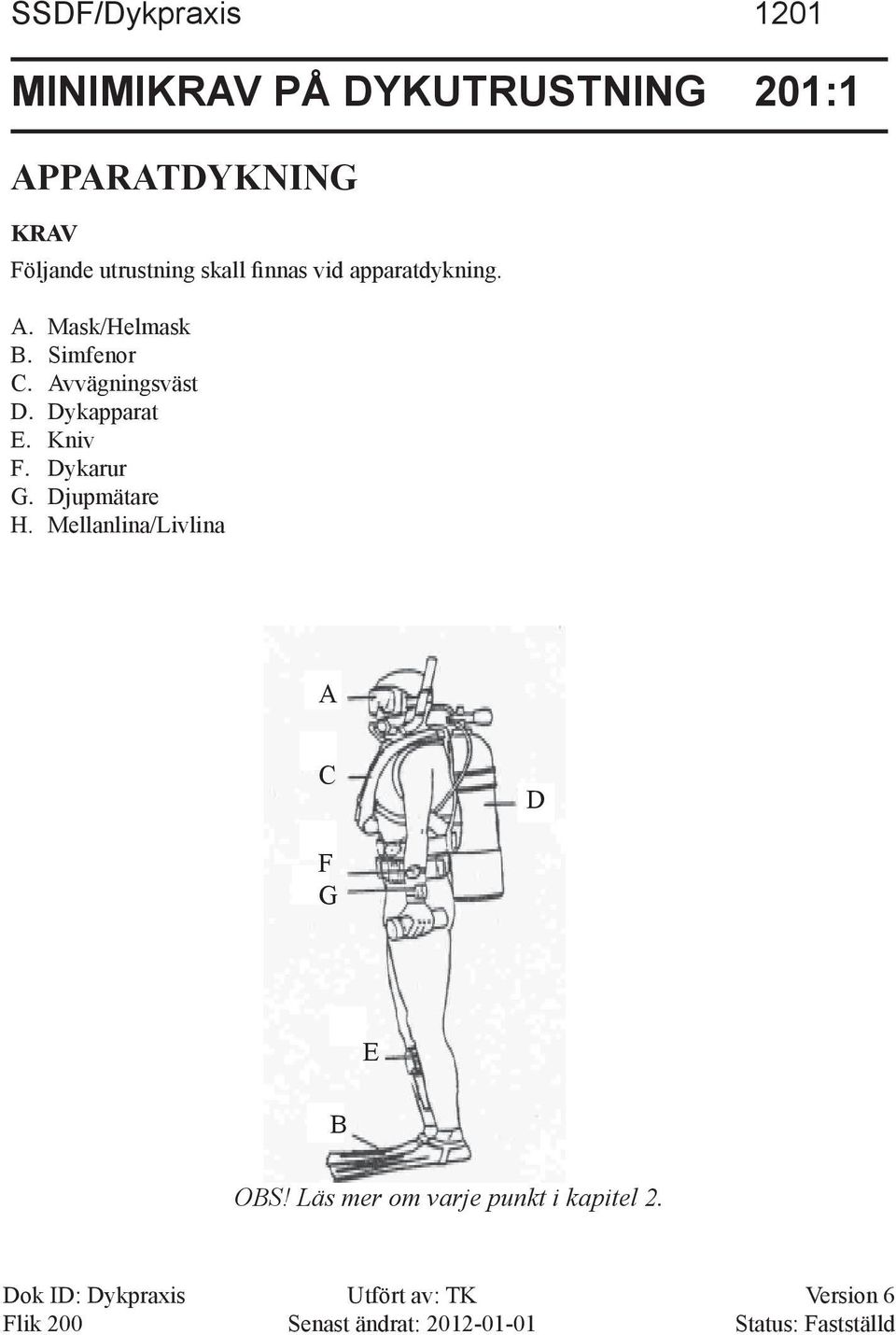

2 MINIMIKRAV PÅ DYKUTRUSTNING 201:1 Apparatdykning KRAV Följande utrustning skall finnas vid apparatdykning. A. Mask/Helmask B. Simfenor C. Avvägningsväst D. Dykapparat E. Kniv F. Dykarur G. Djupmätare H. Mellanlina/Livlina A C D F G E B OBS! Läs mer om varje punkt i kapitel 2. Dok ID: Dykpraxis Utfört av: TK Version 6

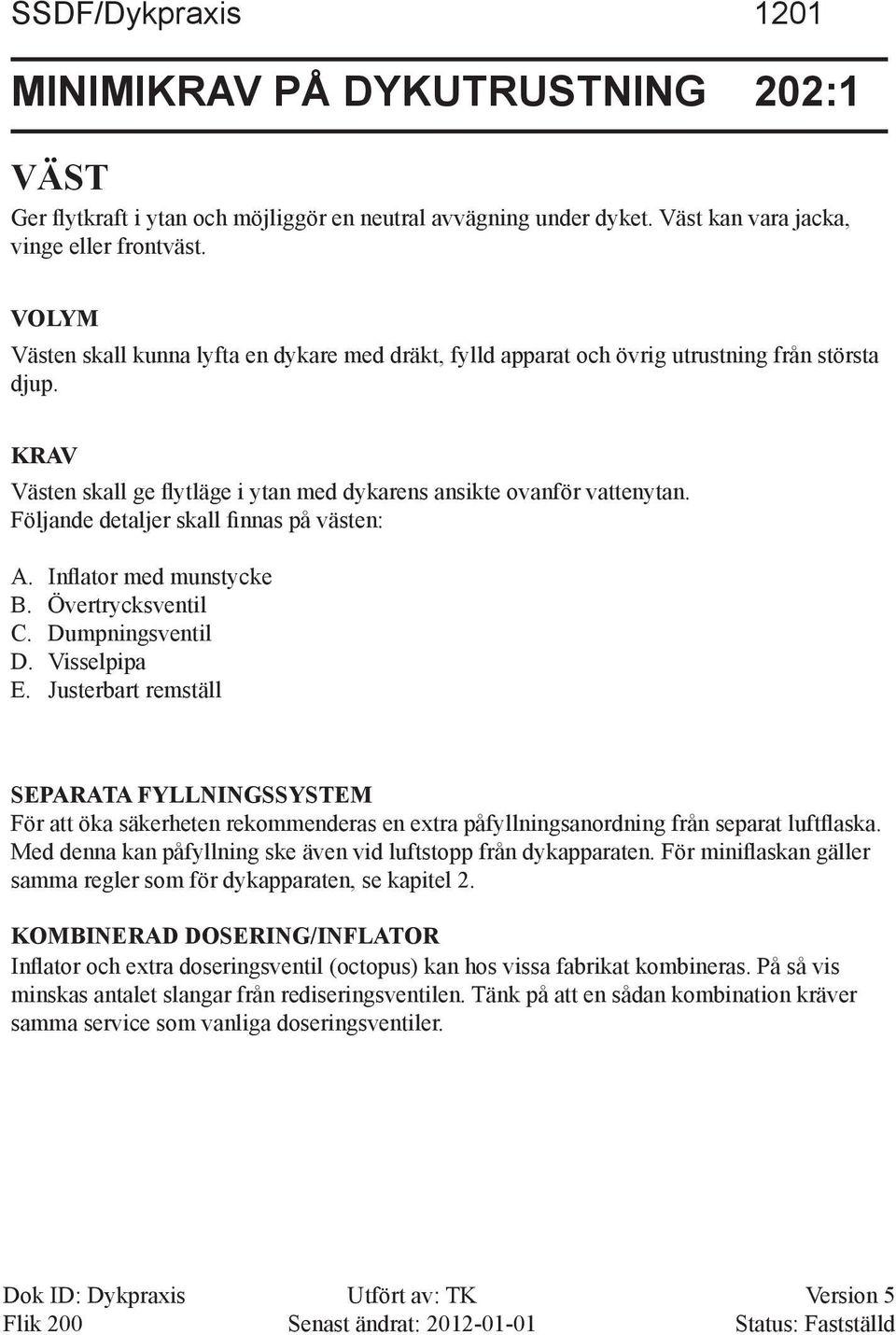

3 MINIMIKRAV PÅ DYKUTRUSTNING 202:1 väst Ger flytkraft i ytan och möjliggör en neutral avvägning under dyket. Väst kan vara jacka, vinge eller frontväst. VOLYM Västen skall kunna lyfta en dykare med dräkt, fylld apparat och övrig utrustning från största djup. KRaV Västen skall ge flytläge i ytan med dykarens ansikte ovanför vattenytan. Följande detaljer skall finnas på västen: A. Inflator med munstycke B. Övertrycksventil C. Dumpningsventil D. Visselpipa E. Justerbart remställ SEPARATA FYLLNINGSSYSTEM För att öka säkerheten rekommenderas en extra påfyllningsanordning från separat luftflaska. Med denna kan påfyllning ske även vid luftstopp från dykapparaten. För miniflaskan gäller samma regler som för dykapparaten, se kapitel 2. KOMBINERAD DOSERING/INFLATOR Inflator och extra doseringsventil (octopus) kan hos vissa fabrikat kombineras. På så vis minskas antalet slangar från rediseringsventilen. Tänk på att en sådan kombination kräver samma service som vanliga doseringsventiler. Dok ID: Dykpraxis Utfört av: TK Version 5

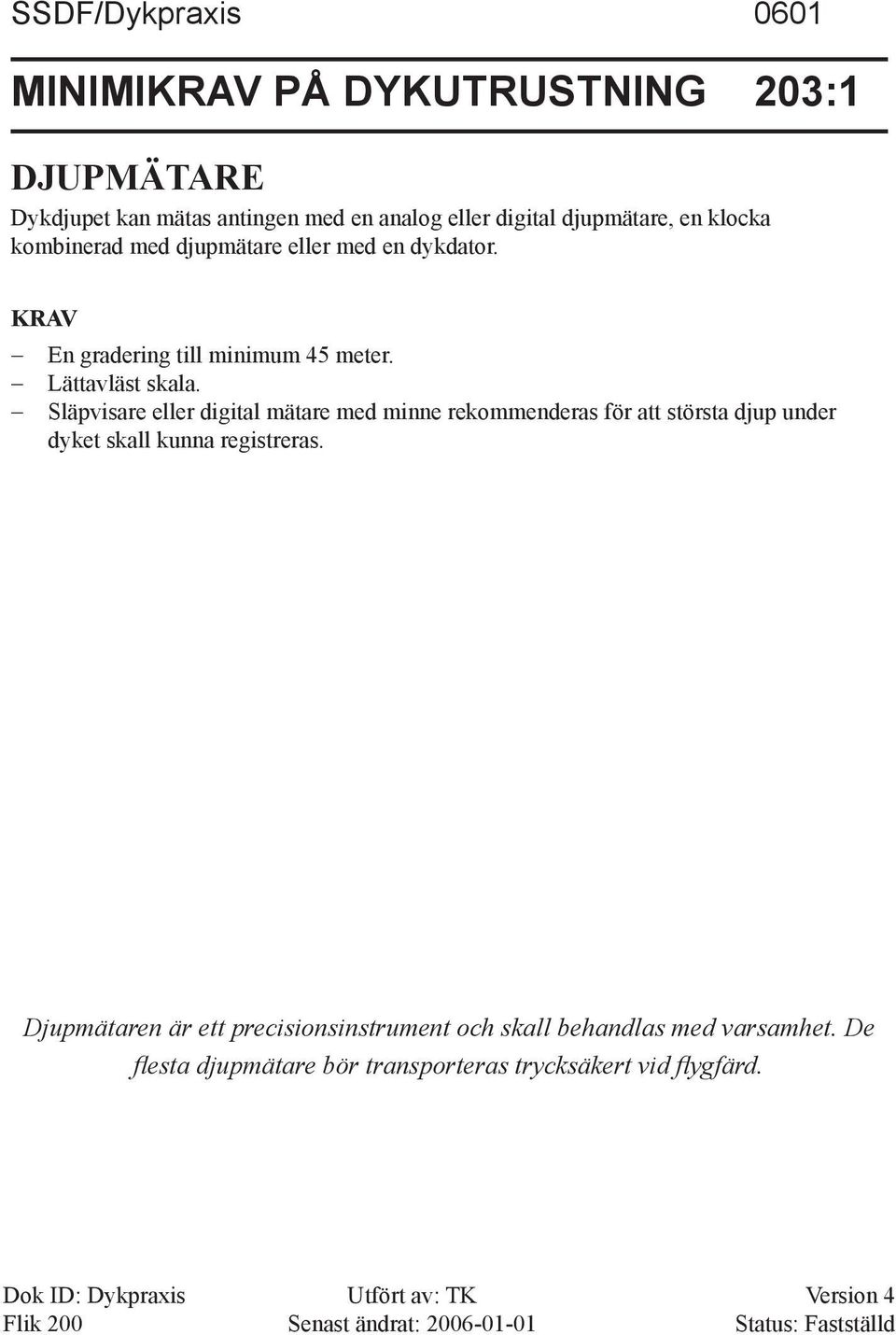

4 SSDF/Dykpraxis 0601 MINIMIKRAV PÅ DYKUTRUSTNING 203:1 Djupmätare Dykdjupet kan mätas antingen med en analog eller digital djupmätare, en klocka kombinerad med djupmätare eller med en dykdator. KRAV En gradering till minimum 45 meter. Lättavläst skala. Släpvisare eller digital mätare med minne rekommenderas för att största djup under dyket skall kunna registreras. Djupmätaren är ett precisionsinstrument och skall behandlas med varsamhet. De flesta djupmätare bör transporteras trycksäkert vid flygfärd. Dok ID: Dykpraxis Utfört av: TK Version 4 Flik 200 Senast ändrat: Status: Fastställd

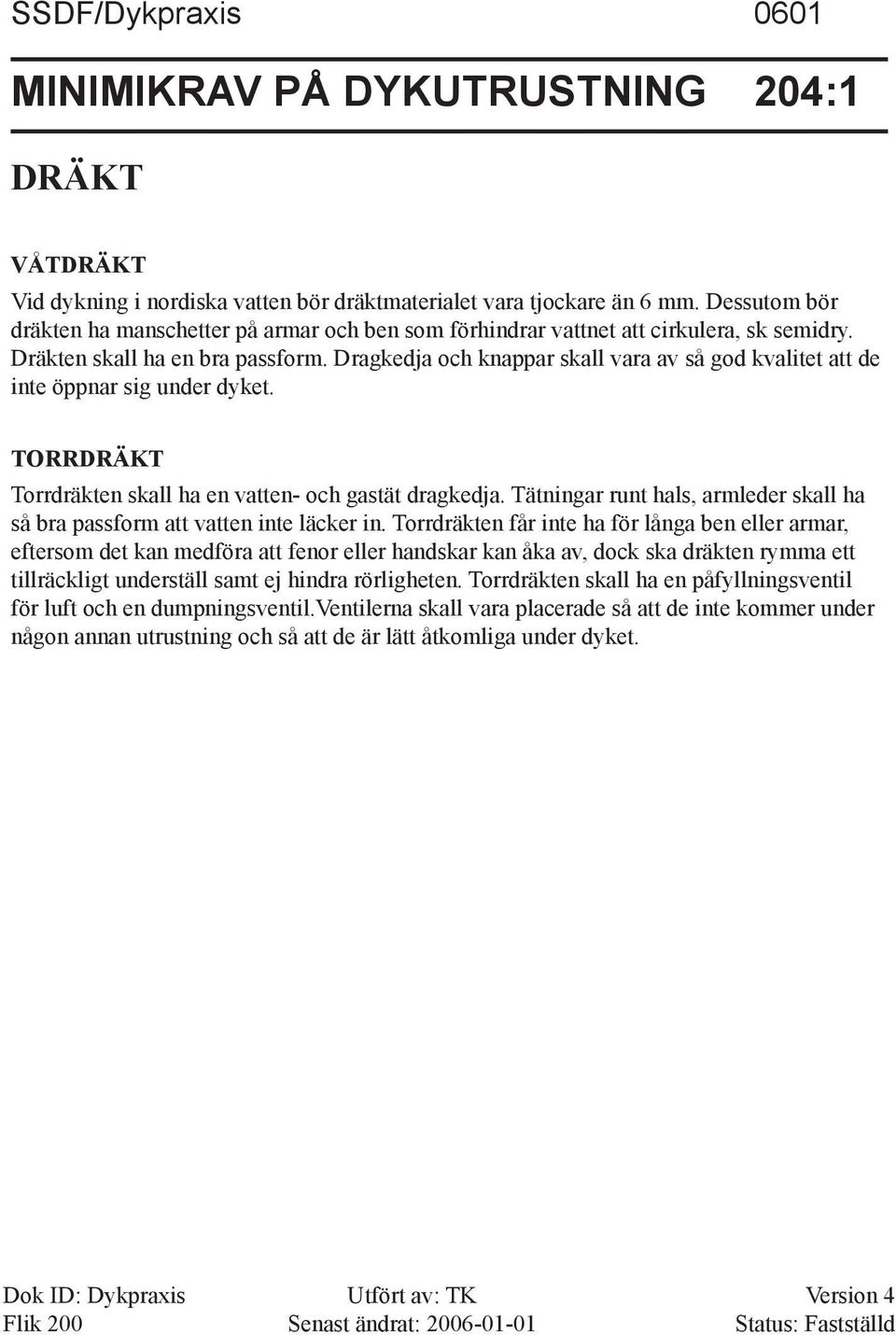

5 SSDF/Dykpraxis 0601 MINIMIKRAV PÅ DYKUTRUSTNING 204:1 DRÄKT VÅTDRÄKT Vid dykning i nordiska vatten bör dräktmaterialet vara tjockare än 6 mm. Dessutom bör dräkten ha manschetter på armar och ben som förhindrar vattnet att cirkulera, sk semidry. Dräkten skall ha en bra passform. Dragkedja och knappar skall vara av så god kvalitet att de inte öppnar sig under dyket. TORRDRÄKT Torrdräkten skall ha en vatten- och gastät dragkedja. Tätningar runt hals, armleder skall ha så bra passform att vatten inte läcker in. Torrdräkten får inte ha för långa ben eller armar, eftersom det kan medföra att fenor eller handskar kan åka av, dock ska dräkten rymma ett tillräckligt underställ samt ej hindra rörligheten. Torrdräkten skall ha en påfyllningsventil för luft och en dumpningsventil.ventilerna skall vara placerade så att de inte kommer under någon annan ut rustning och så att de är lätt åtkomliga under dyket. Dok ID: Dykpraxis Utfört av: TK Version 4 Flik 200 Senast ändrat: Status: Fastställd

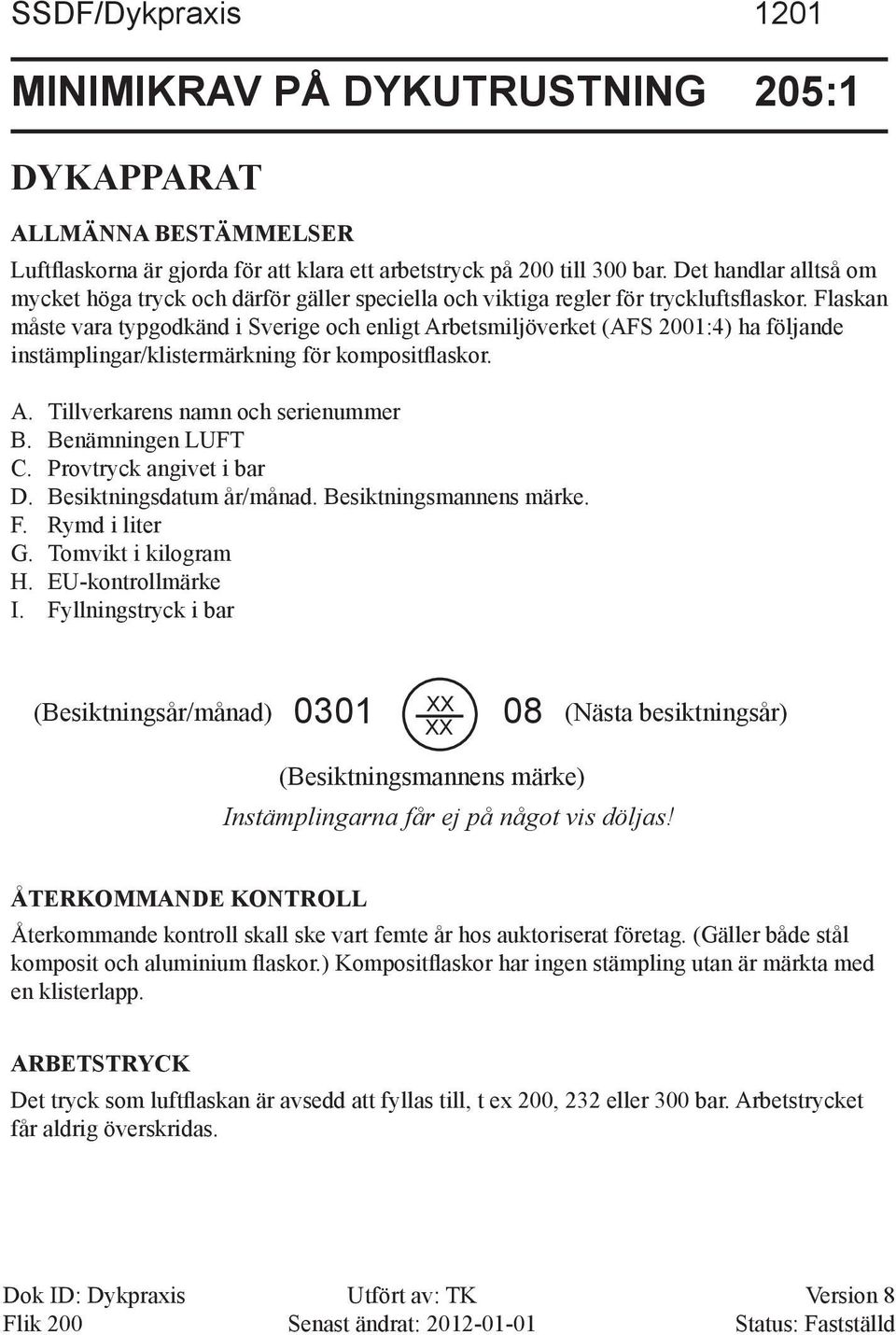

6 MINIMIKRAV PÅ DYKUTRUSTNING 205:1 Dykapparat ALLMÄNNA BESTÄMMELSER Luftflaskorna är gjorda för att klara ett arbetstryck på 200 till 300 bar. Det handlar alltså om mycket höga tryck och därför gäller speciella och viktiga regler för tryckluftsflaskor. Flaskan måste vara typgodkänd i Sverige och enligt Arbetsmiljöverket (AFS 2001:4) ha följande instämplingar/klistermärkning för kompositflaskor. A. Tillverkarens namn och serienummer B. Benämningen LUFT C. Provtryck angivet i bar D. Besiktningsdatum år/månad. Besiktningsmannens märke. F. Rymd i liter G. Tomvikt i kilogram H. EU-kontrollmärke I. Fyllningstryck i bar (Besiktningsår/månad) XX XX (Nästa besiktningsår) (Besiktningsmannens märke) Instämplingarna får ej på något vis döljas! ÅTERKOMMANDE KONTROLL Återkommande kontroll skall ske vart femte år hos auktoriserat företag. (Gäller både stål komposit och aluminium flaskor.) Kompositflaskor har ingen stämpling utan är märkta med en klisterlapp. ARBETSTRYCK Det tryck som luftflaskan är avsedd att fyllas till, t ex 200, 232 eller 300 bar. Arbetstrycket får aldrig överskridas. Dok ID: Dykpraxis Utfört av: TK Version 8

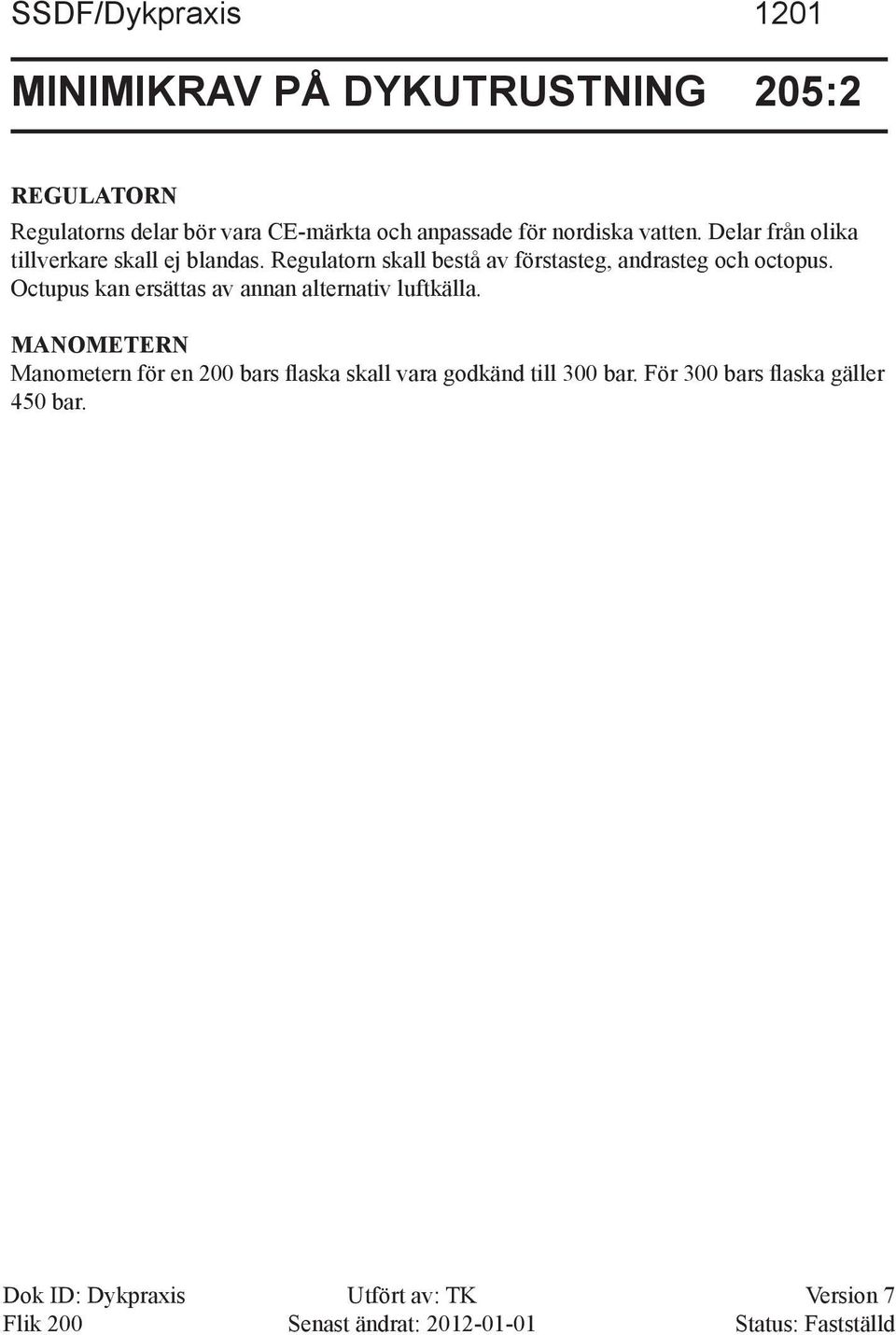

7 MINIMIKRAV PÅ DYKUTRUSTNING 205:2 Regulatorn Regulatorns delar bör vara CE-märkta och anpassade för nordiska vatten. Delar från olika tillverkare skall ej blandas. Regulatorn skall bestå av förstasteg, andrasteg och octopus. Octupus kan ersättas av annan alternativ luftkälla. MANOMETERN Manometern för en 200 bars flaska skall vara godkänd till 300 bar. För 300 bars flaska gäller 450 bar. Dok ID: Dykpraxis Utfört av: TK Version 7

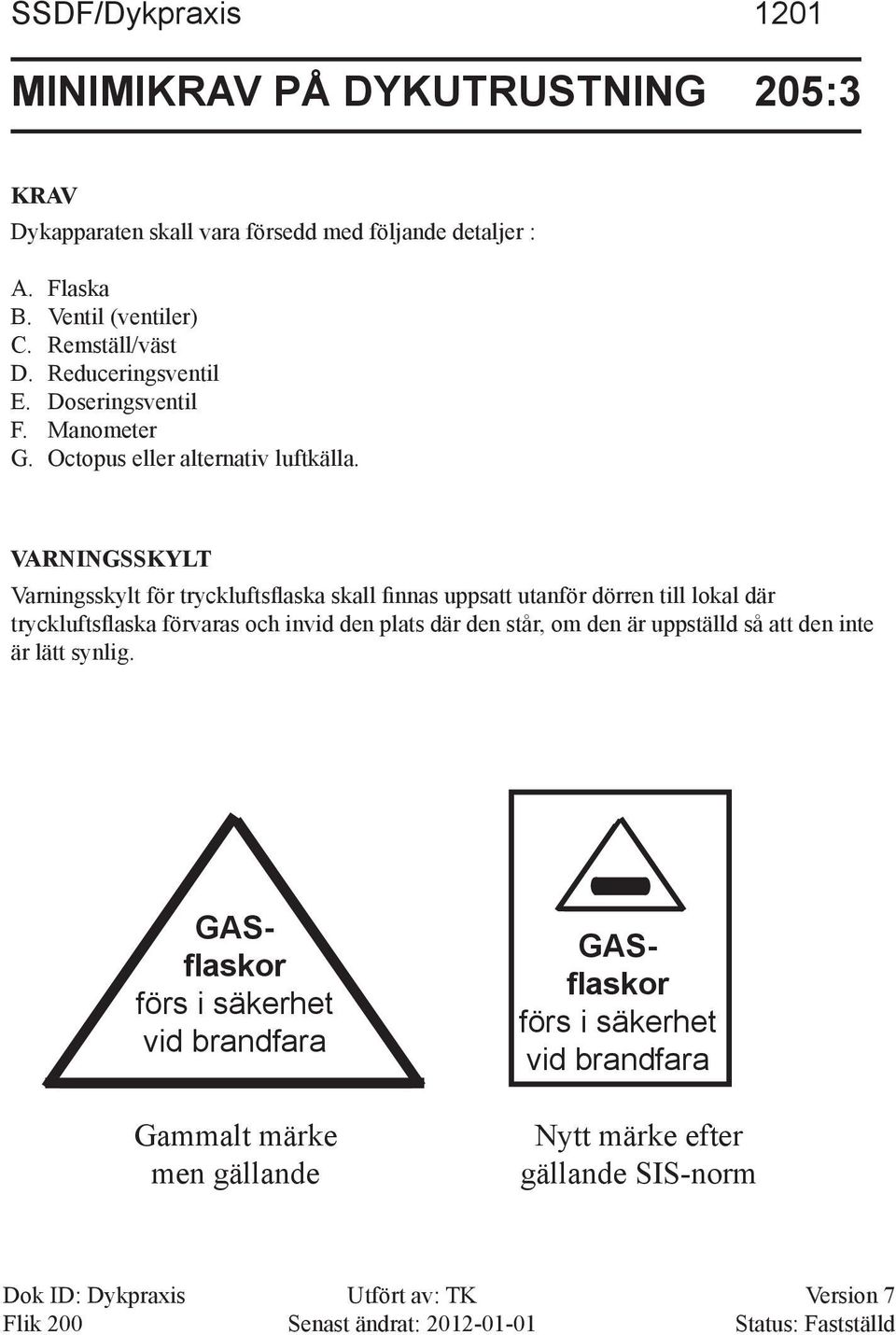

8 MINIMIKRAV PÅ DYKUTRUSTNING 205:3 KRAV Dykapparaten skall vara försedd med följande detaljer : A. Flaska B. Ventil (ventiler) C. Remställ/väst D. Reduceringsventil E. Doseringsventil F. Manometer G. Octopus eller alternativ luftkälla. VARNINGSSKYLT Varningsskylt för tryckluftsflaska skall finnas uppsatt utanför dörren till lokal där tryckluftsflaska förvaras och invid den plats där den står, om den är uppställd så att den inte är lätt synlig. GASflaskor förs i säkerhet vid brandfara Gammalt märke men gällande GASflaskor förs i säkerhet vid brandfara Nytt märke efter gällande SIS-norm Dok ID: Dykpraxis Utfört av: TK Version 7

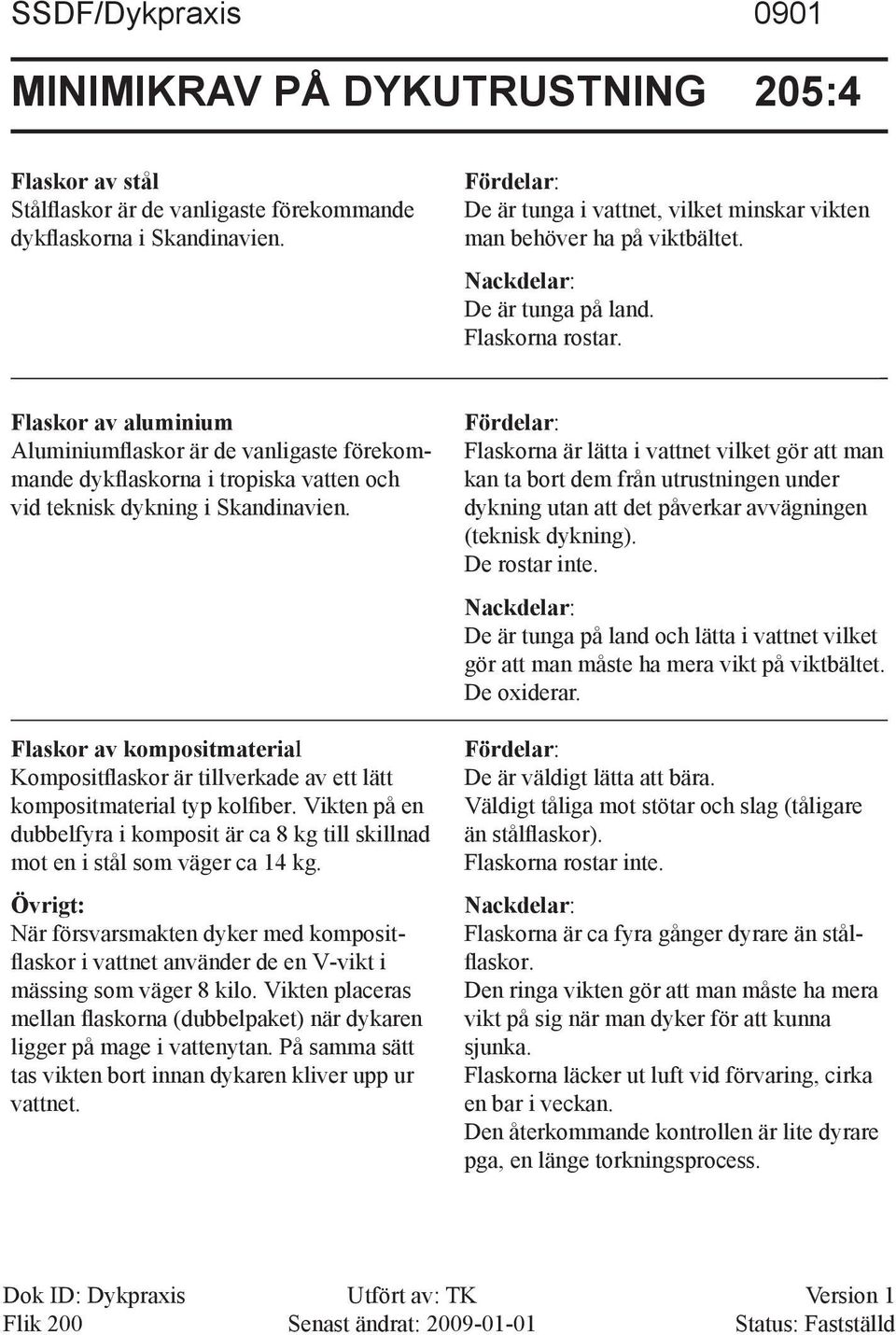

9 SSDF/Dykpraxis 0901 MINIMIKRAV PÅ DYKUTRUSTNING 205:4 Flaskor av stål Stålflaskor är de vanligaste förekommande dykflaskorna i Skandinavien. Fördelar: De är tunga i vattnet, vilket minskar vikten man behöver ha på viktbältet. Nackdelar: De är tunga på land. Flaskorna rostar. Flaskor av aluminium Aluminiumflaskor är de vanligaste förekommande dykflaskorna i tropiska vatten och vid teknisk dykning i Skandinavien. Flaskor av kompositmaterial Kompositflaskor är tillverkade av ett lätt kompositmaterial typ kolfiber. Vikten på en dubbelfyra i komposit är ca 8 kg till skillnad mot en i stål som väger ca 14 kg. Övrigt: När försvarsmakten dyker med kompositflaskor i vattnet använder de en V-vikt i mässing som väger 8 kilo. Vikten placeras mellan flaskorna (dubbelpaket) när dykaren ligger på mage i vattenytan. På samma sätt tas vikten bort innan dykaren kliver upp ur vattnet. Fördelar: Flaskorna är lätta i vattnet vilket gör att man kan ta bort dem från utrustningen under dykning utan att det påverkar avvägningen (teknisk dykning). De rostar inte. Nackdelar: De är tunga på land och lätta i vattnet vilket gör att man måste ha mera vikt på viktbältet. De oxiderar. Fördelar: De är väldigt lätta att bära. Väldigt tåliga mot stötar och slag (tåligare än stålflaskor). Flaskorna rostar inte. Nackdelar: Flaskorna är ca fyra gånger dyrare än stålflaskor. Den ringa vikten gör att man måste ha mera vikt på sig när man dyker för att kunna sjunka. Flaskorna läcker ut luft vid förvaring, cirka en bar i veckan. Den återkommande kontrollen är lite dyrare pga, en länge torkningsprocess. Dok ID: Dykpraxis Utfört av: TK Version 1 Flik 200 Senast ändrat: Status: Fastställd

10 MINIMIKRAV PÅ DYKUTRUSTNING 206:1 Dykarur TIDMÄTNING Tiden kan mätas med analogt eller digitalt visande klocka, bottomtimer eller en dykdator. KRAV - Dykaruret skall ha en garanterad täthet till 200 meter. - Dyktiden skall klart framgå på dykaruret under dyket. - Auktoriserad urmakare skall reparera och provtrycka dykaruret efter skada eller batteribyte. REKOMMENDATION - Ur med tidring skall ha ringen spärrad medurs och vara hanterlig även med dyk handskar. Dok ID: Dykpraxis Utfört av: TK Version 4

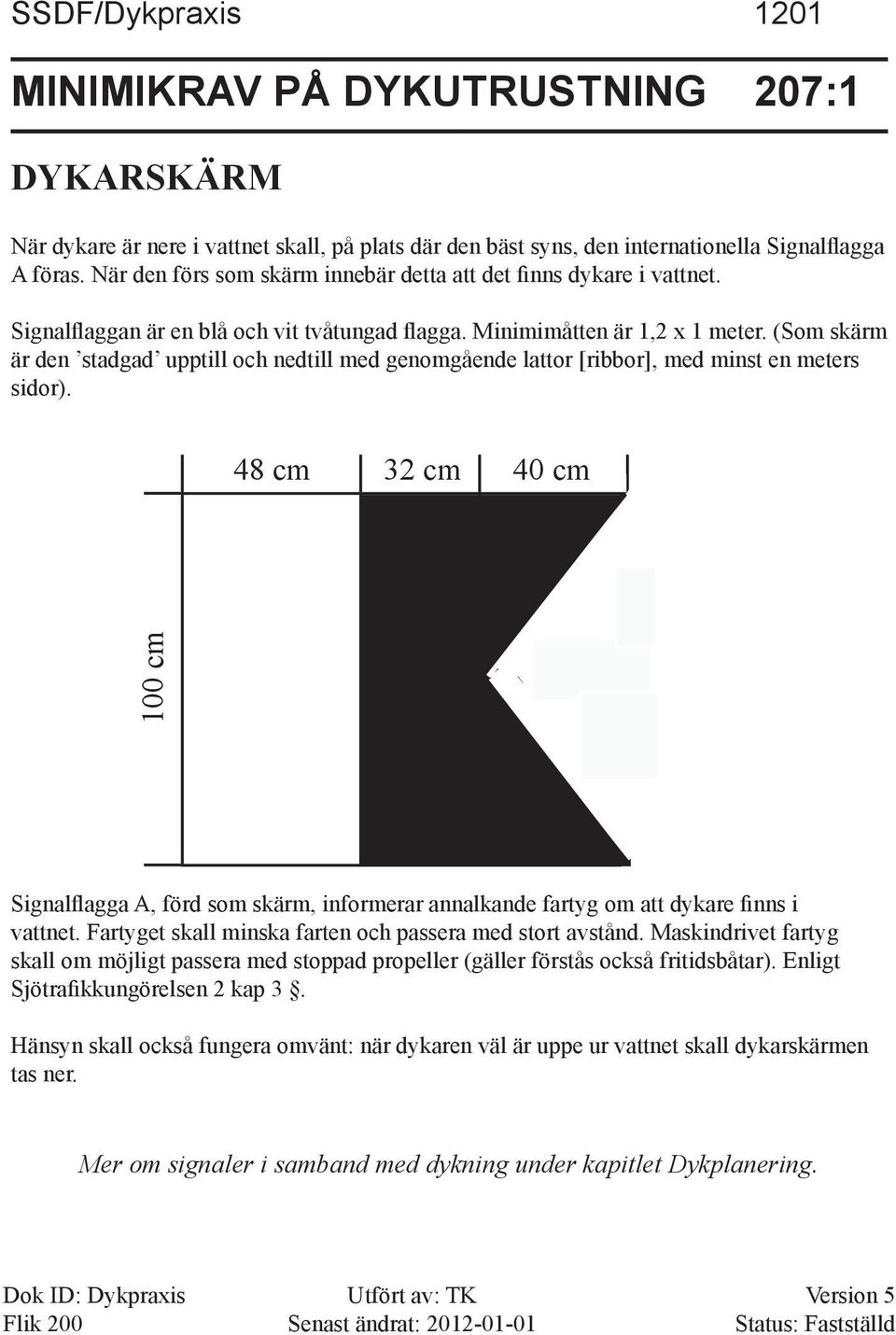

11 MINIMIKRAV PÅ DYKUTRUSTNING 207:1 DYKARSKÄRM När dykare är nere i vattnet skall, på plats där den bäst syns, den internationella Signalflagga A föras. När den förs som skärm innebär detta att det finns dykare i vattnet. Signalflaggan är en blå och vit tvåtungad flagga. Minimimåtten är 1,2 x 1 meter. (Som skärm är den stadgad upptill och nedtill med genomgående lattor [ribbor], med minst en meters sidor). 48 cm 32 cm 40 cm 100 cm Signalflagga A, förd som skärm, informerar annalkande fartyg om att dykare finns i vattnet. Fartyget skall minska farten och passera med stort avstånd. Maskindrivet fartyg skall om möjligt passera med stoppad propeller (gäller förstås också fri tidsbåtar). Enligt Sjötrafikkungörelsen 2 kap 3. Hänsyn skall också fungera omvänt: när dykaren väl är uppe ur vattnet skall dykar skärmen tas ner. Mer om signaler i samband med dykning under kapitlet Dykplanering. Dok ID: Dykpraxis Utfört av: TK Version 5

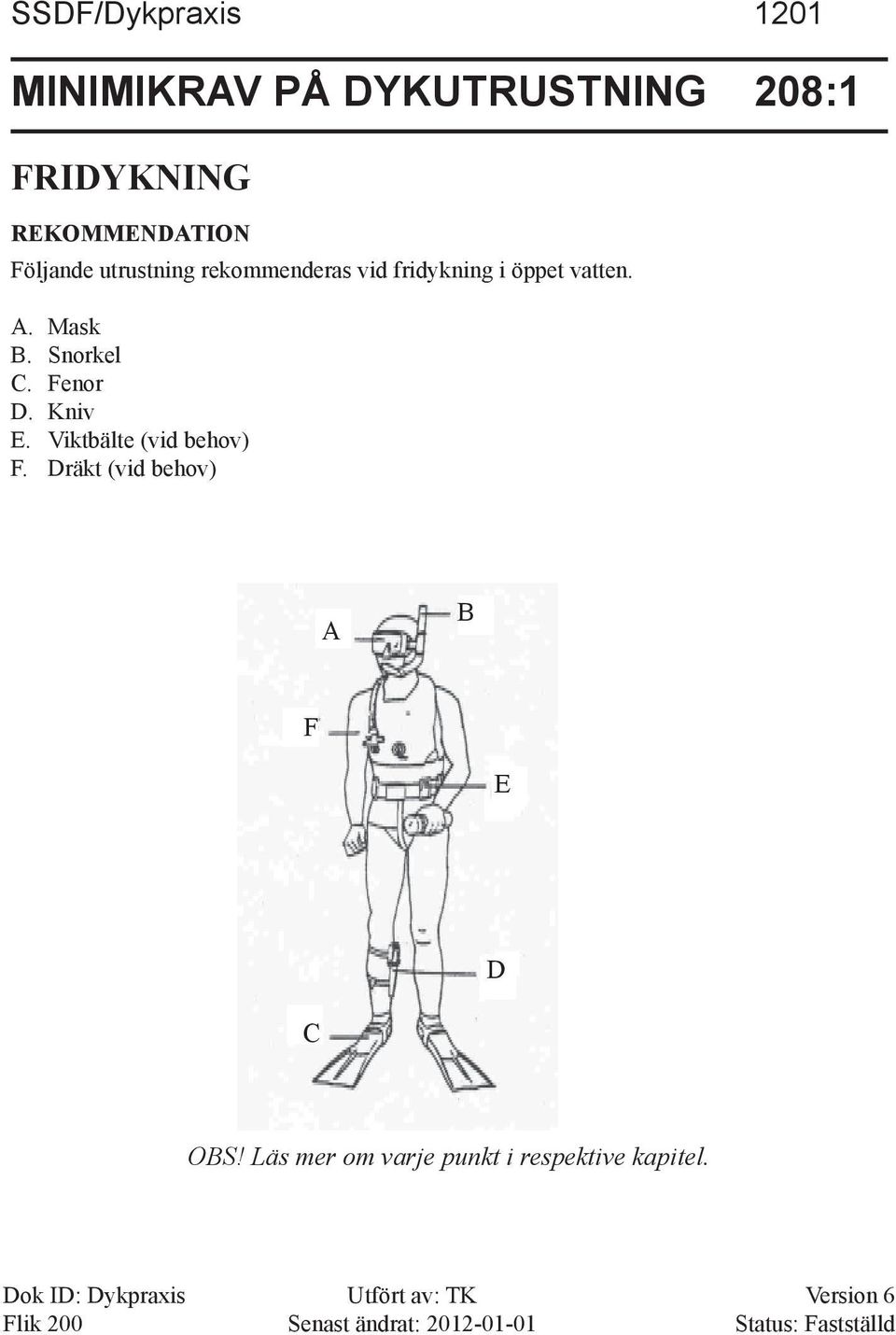

12 MINIMIKRAV PÅ DYKUTRUSTNING 208:1 Fridykning REKOMMENDATION Följande utrustning rekommenderas vid fridykning i öppet vatten. A. Mask B. Snorkel C. Fenor D. Kniv E. Viktbälte (vid behov) F. Dräkt (vid behov) A B F E D C OBS! Läs mer om varje punkt i respektive kapitel. Dok ID: Dykpraxis Utfört av: TK Version 6

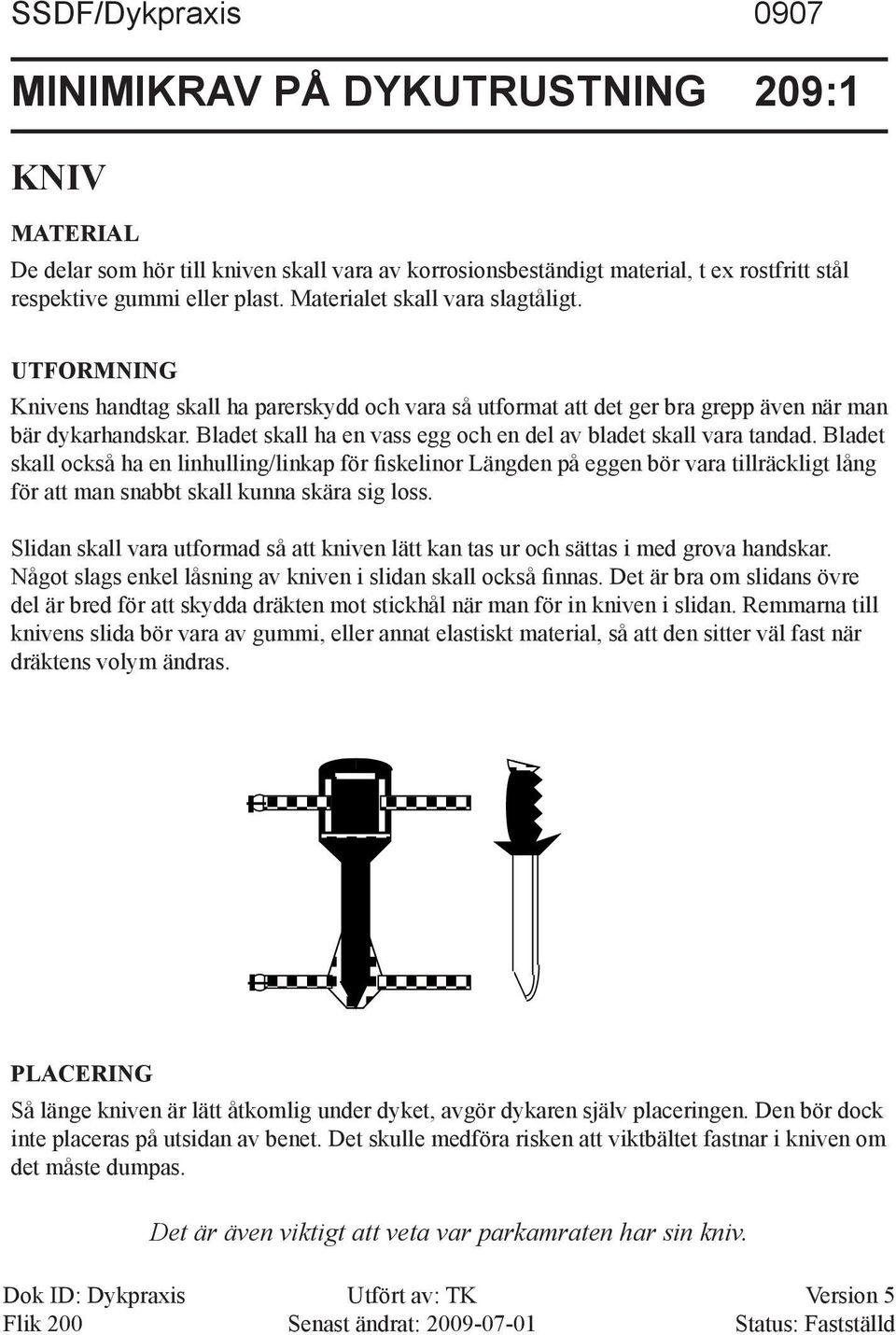

13 SSDF/Dykpraxis 0907 MINIMIKRAV PÅ DYKUTRUSTNING 209:1 Kniv MATERIAL De delar som hör till kniven skall vara av korrosionsbeständigt material, t ex rostfritt stål respektive gummi eller plast. Materialet skall vara slagtåligt. UTFORMNING Knivens handtag skall ha parerskydd och vara så utformat att det ger bra grepp även när man bär dykarhandskar. Bladet skall ha en vass egg och en del av bladet skall vara tandad. Bladet skall också ha en linhulling/linkap för fiskelinor Längden på eggen bör vara tillräckligt lång för att man snabbt skall kunna skära sig loss. Slidan skall vara utformad så att kniven lätt kan tas ur och sättas i med grova hands kar. Något slags enkel låsning av kniven i slidan skall också finnas. Det är bra om slidans övre del är bred för att skydda dräkten mot stickhål när man för in kniven i slidan. Remmarna till knivens slida bör vara av gummi, eller annat elastiskt material, så att den sitter väl fast när dräktens volym ändras. 50 mm 150 mm PLACERING Så länge kniven är lätt åtkomlig under dyket, avgör dykaren själv placeringen. Den bör dock inte placeras på utsidan av benet. Det skulle medföra risken att viktbältet fastnar i kniven om det måste dumpas. Det är även viktigt att veta var parkamraten har sin kniv. Dok ID: Dykpraxis Utfört av: TK Version 5 Flik 200 Senast ändrat: Status: Fastställd

14 MINIMIKRAV PÅ DYKUTRUSTNING 210:1 Livlina (Signallina) METOD Används vid t ex isdykning. UTFORMNING Livlinan bör ha en grovlek av minimum 8 mm. Materialet bör vara flytande, typ polyesterull eller liknande. Längden får inte överstiga 60 meter, och markeringar bör finnas på linan så att lin sköta ren kan avgöra hur mycket lina som är ute. Ett sätt att markera var femte meter är att göra en markering vid 5 meter, två markeringar vid 10 meter osv (se bild). Längd för 5 m 10 m 15 m 20 m 25m osv. knopning Markeringarna multipliceras helt enkelt med 5 för att få den totala längden. KNOPAR Vid fastsättning av livlinan på dykaren, används först en råbandsknop, vilken sedan säkras med en pålstek (se bilden). Dok ID: Dykpraxis Utfört av: TK Version 5

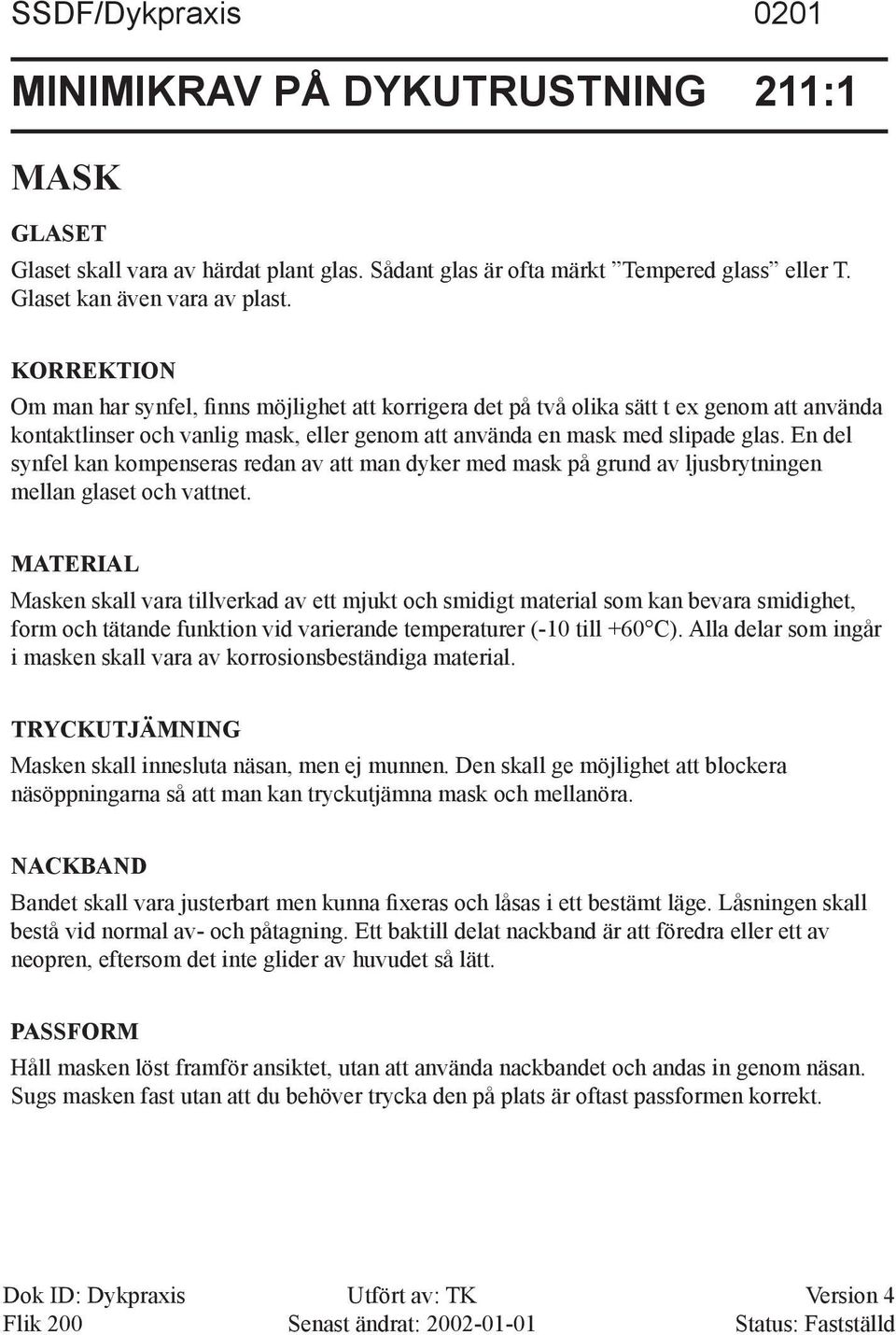

15 SSDF/Dykpraxis 0201 MINIMIKRAV PÅ DYKUTRUSTNING 211:1 Mask GLASET Glaset skall vara av härdat plant glas. Sådant glas är ofta märkt Tempered glass eller T. Glaset kan även vara av plast. KORREKTION Om man har synfel, finns möjlighet att korrigera det på två olika sätt t ex genom att använda kontaktlinser och vanlig mask, eller genom att använda en mask med slipade glas. En del synfel kan kompenseras redan av att man dyker med mask på grund av ljusbrytningen mellan glaset och vattnet. MATERIAL Masken skall vara tillverkad av ett mjukt och smidigt material som kan bevara smi dighet, form och tätande funktion vid varierande temperaturer (-10 till +60 C). Alla delar som ingår i masken skall vara av korrosionsbeständiga material. TRYCKUTJÄMNING Masken skall innesluta näsan, men ej munnen. Den skall ge möjlighet att blockera näsöppningarna så att man kan tryckutjämna mask och mellanöra. NACKBAND Bandet skall vara justerbart men kunna fixeras och låsas i ett bestämt läge. Lås ningen skall bestå vid normal av- och påtagning. Ett baktill delat nackband är att föredra eller ett av neopren, eftersom det inte glider av huvudet så lätt. PASSFORM Håll masken löst framför ansiktet, utan att använda nackbandet och andas in genom näsan. Sugs masken fast utan att du behöver trycka den på plats är oftast pass formen korrekt. Dok ID: Dykpraxis Utfört av: TK Version 4 Flik 200 Senast ändrat: Status: Fastställd

16 MINIMIKRAV PÅ DYKUTRUSTNING 212:1 Mellanlina (Parlina) METOD Används vid metod apparatdykning. UTFORMNING Mellanlinans längd får vara max 3 meter (beroende på sikt och metod). Den skall kunna fästas vid dykaren så att den på inga villkor kan lossa oavsiktligt. Den får heller inte sitta för hårt fast, utan dykaren skall med ett enkelt grepp snabbt kunna göra sig fri, om så behövs. Linan skall vara försedd med en flytkropp som håller linan flytande över botten. MELLANLINA Flytkropp Flytkropp Ögla av resår eller kraftig gummisnodd Max. 3 m Max 3 meter MATERIAL Linan bör vara tillverkad av mjuk polyesterull 3-5 mm i väl synlig färg. Det måste alltid gå att lösgöra sig snabbt från mellanlinan. Dok ID: Dykpraxis Utfört av: TK Version 5

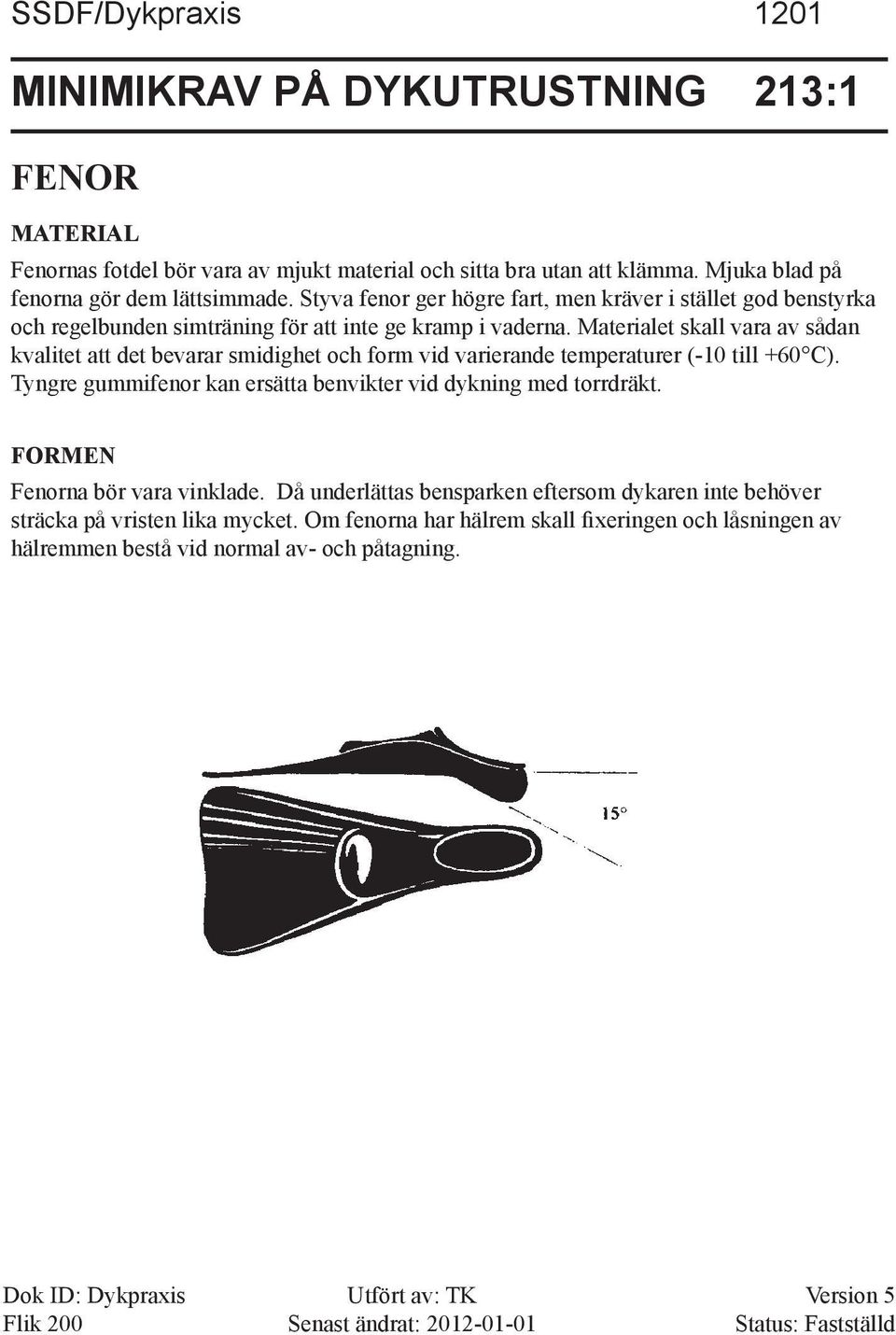

17 MINIMIKRAV PÅ DYKUTRUSTNING 213:1 fenor MATERIAL Fenornas fotdel bör vara av mjukt material och sitta bra utan att klämma. Mjuka blad på fenorna gör dem lättsimmade. Styva fenor ger högre fart, men kräver i stället god benstyrka och regelbunden simträning för att inte ge kramp i vaderna. Mate rialet skall vara av sådan kvalitet att det bevarar smidighet och form vid varie rande temperaturer (-10 till +60 C). Tyngre gummifenor kan ersätta benvikter vid dykning med torrdräkt. FORMEN Fenorna bör vara vinklade. Då underlättas bensparken eftersom dyka ren inte behöver sträcka på vristen lika mycket. Om fenorna har hälrem skall fixe ringen och låsningen av hälremmen bestå vid normal av- och påtagning. Dok ID: Dykpraxis Utfört av: TK Version 5

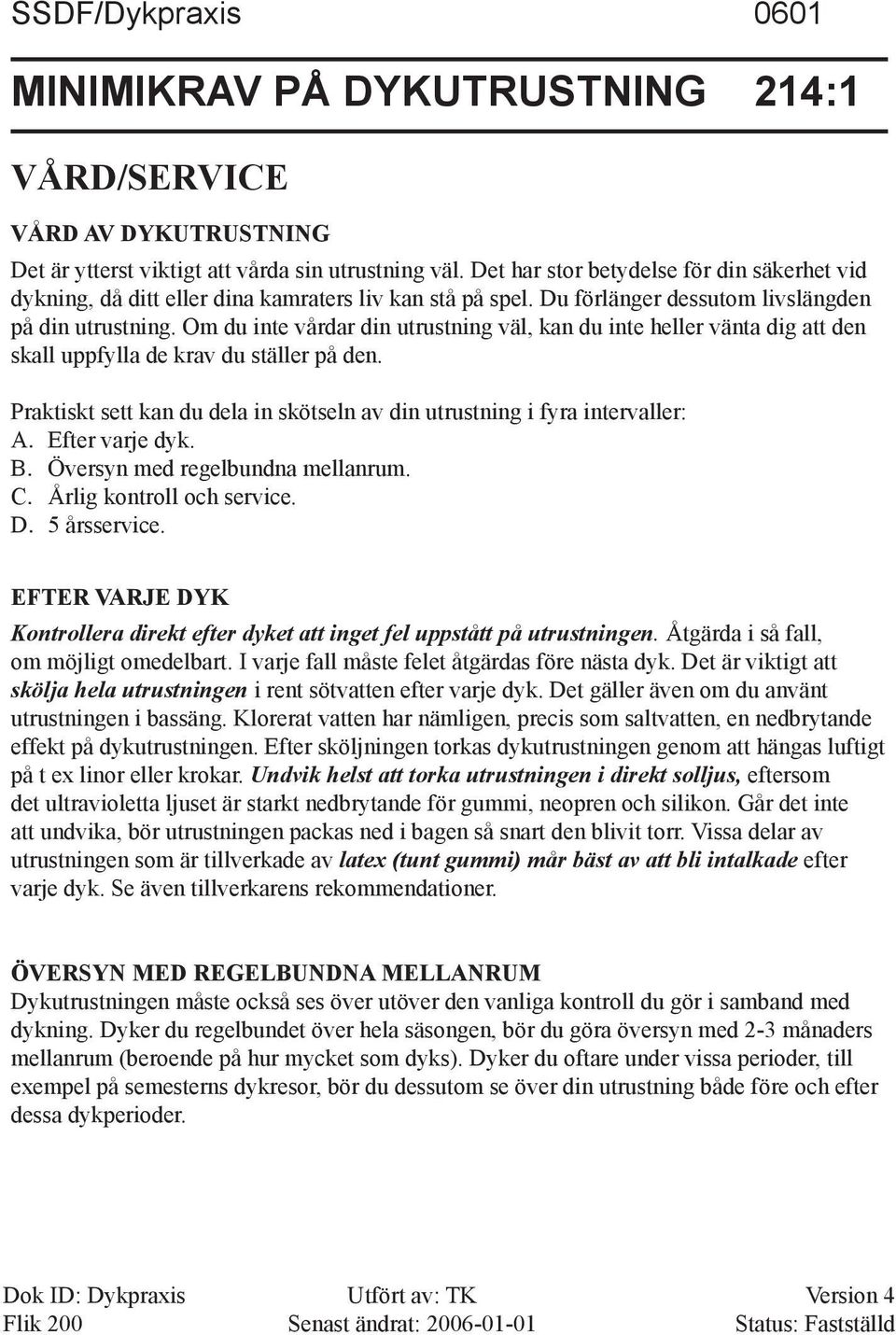

18 SSDF/Dykpraxis 0601 MINIMIKRAV PÅ DYKUTRUSTNING 214:1 Vård/Service VÅRD AV DYKUTRUSTNING Det är ytterst viktigt att vårda sin utrustning väl. Det har stor betydelse för din sä kerhet vid dykning, då ditt eller dina kamraters liv kan stå på spel. Du förlänger dessutom livslängden på din utrustning. Om du inte vårdar din utrustning väl, kan du inte heller vänta dig att den skall uppfylla de krav du ställer på den. Praktiskt sett kan du dela in skötseln av din utrustning i fyra intervaller: A. Efter varje dyk. B. Översyn med regelbundna mellanrum. C. Årlig kontroll och service. D. 5 årsservice. EFTER VARJE DYK Kontrollera direkt efter dyket att inget fel uppstått på utrustningen. Åtgärda i så fall, om möjligt omedelbart. I varje fall måste felet åtgärdas före nästa dyk. Det är viktigt att skölja hela utrustningen i rent sötvatten efter varje dyk. Det gäller även om du använt utrustningen i bassäng. Klorerat vatten har nämligen, precis som salt vatten, en nedbrytande effekt på dykutrustningen. Efter sköljningen torkas dykut rustningen genom att hängas luftigt på t ex linor eller krokar. Undvik helst att torka utrustningen i direkt solljus, eftersom det ultravioletta ljuset är starkt ned brytande för gummi, neopren och silikon. Går det inte att undvika, bör utrustningen packas ned i bagen så snart den blivit torr. Vissa delar av utrustningen som är tillverkade av latex (tunt gummi) mår bäst av att bli intalkade efter varje dyk. Se även till verkarens rekommendationer. ÖVERSYN MED REGELBUNDNA MELLANRUM Dykutrustningen måste också ses över utöver den vanliga kontroll du gör i sam band med dykning. Dyker du regelbundet över hela säsongen, bör du göra över syn med 2-3 månaders mellanrum (beroende på hur mycket som dyks). Dyker du oftare under vissa perioder, till exempel på semesterns dykresor, bör du dessutom se över din utrustning både före och efter dessa dykperioder. Dok ID: Dykpraxis Utfört av: TK Version 4 Flik 200 Senast ändrat: Status: Fastställd

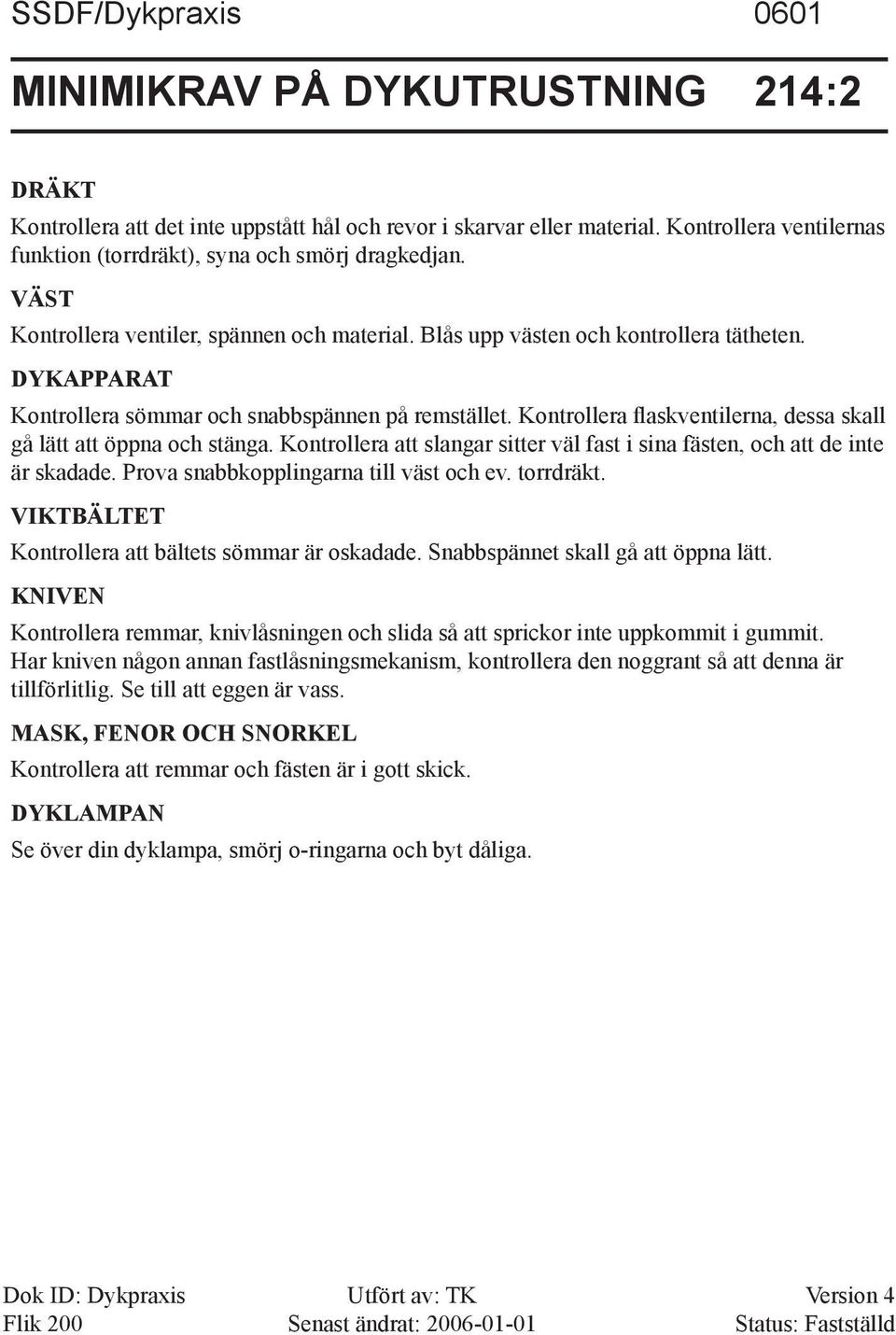

19 SSDF/Dykpraxis 0601 MINIMIKRAV PÅ DYKUTRUSTNING 214:2 Dräkt Kontrollera att det inte uppstått hål och revor i skarvar eller material. Kontrollera ventilernas funktion (torrdräkt), syna och smörj dragkedjan. väst Kontrollera ventiler, spännen och material. Blås upp västen och kontrollera tätheten. Dykapparat Kontrollera sömmar och snabbspännen på remstället. Kontrollera flaskventilerna, dessa skall gå lätt att öppna och stänga. Kontrollera att slangar sitter väl fast i sina fästen, och att de inte är skadade. Prova snabbkopplingarna till väst och ev. torrdräkt. Viktbältet Kontrollera att bältets sömmar är oskadade. Snabbspännet skall gå att öppna lätt. kniven Kontrollera remmar, knivlåsningen och slida så att sprickor inte uppkommit i gum mit. Har kniven någon annan fastlåsningsmekanism, kontrollera den noggrant så att denna är tillförlitlig. Se till att eggen är vass. Mask, fenor och snorkel Kontrollera att remmar och fästen är i gott skick. Dyklampan Se över din dyklampa, smörj o-ringarna och byt dåliga. Dok ID: Dykpraxis Utfört av: TK Version 4 Flik 200 Senast ändrat: Status: Fastställd

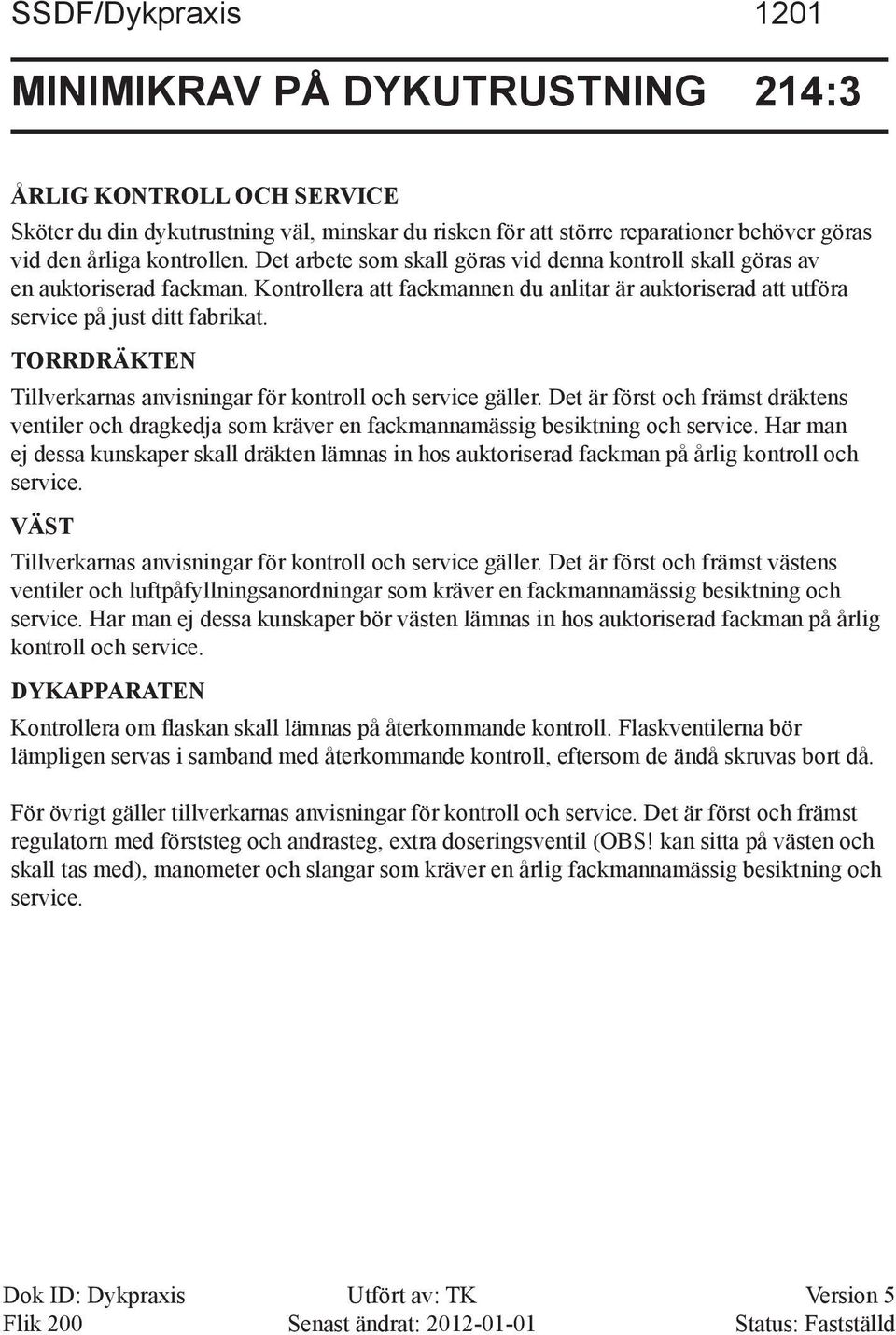

20 MINIMIKRAV PÅ DYKUTRUSTNING 214:3 ÅRLIG KONTROLL OCH SERVICE Sköter du din dykutrustning väl, minskar du risken för att större reparationer be höver göras vid den årliga kontrollen. Det arbete som skall göras vid denna kon troll skall göras av en auktoriserad fackman. Kontrollera att fackmannen du anlitar är auktoriserad att utföra service på just ditt fabrikat. Torrdräkten Tillverkarnas anvisningar för kontroll och service gäller. Det är först och främst dräktens ventiler och dragkedja som kräver en fackmannamässig besiktning och service. Har man ej dessa kunskaper skall dräkten lämnas in hos auktoriserad fackman på årlig kontroll och service. väst Tillverkarnas anvisningar för kontroll och service gäller. Det är först och främst västens ventiler och luftpåfyllningsanordningar som kräver en fackmannamässig besiktning och service. Har man ej dessa kunskaper bör västen lämnas in hos auk toriserad fackman på årlig kontroll och service. Dykapparaten Kontrollera om flaskan skall lämnas på återkommande kontroll. Flaskventilerna bör lämpligen servas i samband med återkommande kontroll, eftersom de ändå skruvas bort då. För övrigt gäller tillverkarnas anvisningar för kontroll och service. Det är först och främst regulatorn med förststeg och andrasteg, extra doseringsventil (OBS! kan sitta på västen och skall tas med), manometer och slangar som kräver en årlig fackmannamässig besikt ning och service. Dok ID: Dykpraxis Utfört av: TK Version 5
