EKERÖ BOSTÄDER, TAPPSTRÖM 3:1, EKERÖ FÖRSLAG FRÅN TOVATT ARKITEKTER TRAFIKBULLERBERÄKNINGAR APRIL 2010

Transkript

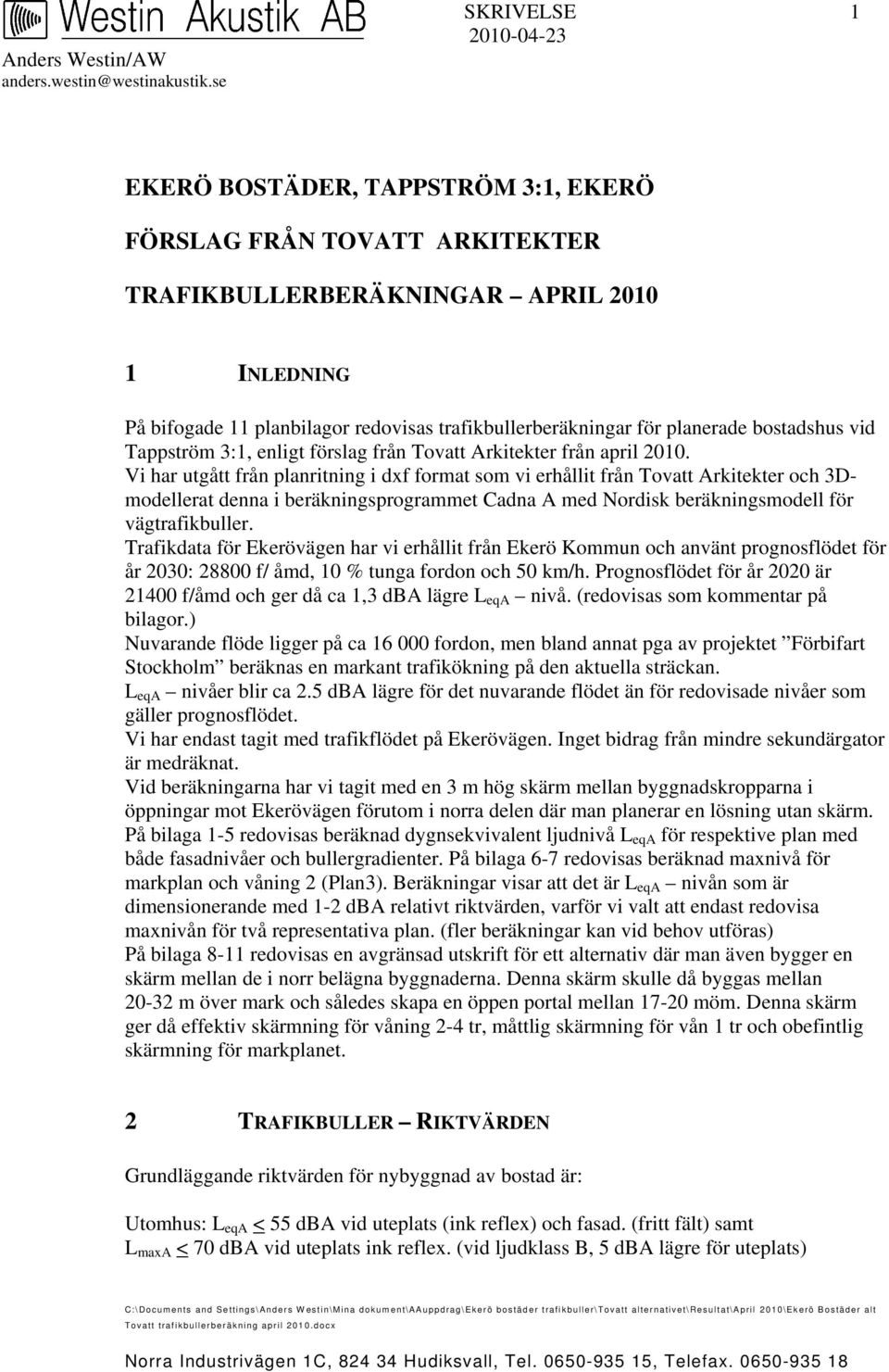

1 Anders Westin/AW SKRIVELSE EKERÖ BOSTÄDER, TAPPSTRÖM 3:1, EKERÖ FÖRSLAG FRÅN TOVATT ARKITEKTER TRAFIKBULLERBERÄKNINGAR APRIL INLEDNING På bifogade 11 planbilagor redovisas trafikbullerberäkningar för planerade bostadshus vid Tappström 3:1, enligt förslag från Tovatt Arkitekter från april Vi har utgått från planritning i dxf format som vi erhållit från Tovatt Arkitekter och 3Dmodellerat denna i beräkningsprogrammet Cadna A med Nordisk beräkningsmodell för vägtrafikbuller. Trafikdata för Ekerövägen har vi erhållit från Ekerö Kommun och använt prognosflödet för år 2030: 280 f/ åmd, 10 % tunga fordon och km/h. Prognosflödet för år 2020 är 210 f/åmd och ger då ca 1,3 dba lägre L eqa nivå. (redovisas som kommentar på bilagor.) Nuvarande flöde ligger på ca fordon, men bland annat pga av projektet Förbifart Stockholm beräknas en markant trafikökning på den aktuella sträckan. L eqa nivåer blir ca 2.5 dba lägre för det nuvarande flödet än för redovisade nivåer som gäller prognosflödet. Vi har endast tagit med trafikflödet på Ekerövägen. Inget bidrag från mindre sekundärgator är medräknat. Vid beräkningarna har vi tagit med en 3 m hög skärm mellan byggnadskropparna i öppningar mot Ekerövägen förutom i norra delen där man planerar en lösning utan skärm. På bilaga 1-5 redovisas beräknad dygnsekvivalent ljudnivå L eqa för respektive plan med både fasadnivåer och bullergradienter. På bilaga 6-7 redovisas beräknad maxnivå för markplan och våning 2 (Plan3). Beräkningar visar att det är L eqa nivån som är dimensionerande med 1-2 dba relativt riktvärden, varför vi valt att endast redovisa maxnivån för två representativa plan. (fler beräkningar kan vid behov utföras) På bilaga 8-11 redovisas en avgränsad utskrift för ett alternativ där man även bygger en skärm mellan de i norr belägna byggnaderna. Denna skärm skulle då byggas mellan m över mark och således skapa en öppen portal mellan möm. Denna skärm ger då effektiv skärmning för våning 2-4 tr, måttlig skärmning för vån 1 tr och obefintlig skärmning för markplanet. 2 TRAFIKBULLER RIKTVÄRDEN Grundläggande riktvärden för nybyggnad av bostad är: Utomhus: L eqa < dba vid uteplats (ink reflex) och fasad. (fritt fält) samt L maxa < 70 dba vid uteplats ink reflex. (vid ljudklass B, 5 dba lägre för uteplats) C:\Documents and Settings\Anders Westin\Mina dokument\aauppdrag\ekerö bostäder trafikbuller\tovatt alternativet\resultat\april 2010\Ekerö Bostäder alt Tovatt trafikbullerberäkning april 2010.docx Norra Industrivägen 1C, 824 Hudiksvall, Tel , Telefax

2 Anders Westin/AW SKRIVELSE Inomhus ljudklass C: L eqa < 30 dba samt L maxa < dba i rum för vila, sömn, samvaro. Inomhus ljudklass B: L eqa < 26 dba samt L maxa < dba i rum för vila, sömn, samvaro. (maxvärden gäller nattetid vid fler än 3 passager per medelnatt mellan ) Vi bostadsbyggnationer i storstadsområden finns riktlinjer för bedömning angående avsteg från de grundläggande riktvärdena för ljudnivå utomhus Boverkets Buller i Planeringen Boverket 2008:1. Riktvärden för inomhus är dock att betrakta som lägsta godtagbara standard ljudklass C i enlighet med BBR och SS2. För dessa värden finns inga avsteg. 2 BERÄKNINGSRESULTAT KOMMENTARER Se och analysera bifogade 7 planbilagor. 1. Beräkningar visar att man inte uppfyller riktlinjer för utomhusmiljön för det större byggnadskomplexet närmast Ekerövägen. Detta gäller speciellt för fasaderna direkt mot Ekerövägen, men även på gavelfasader på respektive byggnad som riktas mot nordost respektive sydväst. Däremot erhålls naturligt en betydligt lägre ljudnivå på mark och fasader som vetter in mot de avskärmade gårdsytorna. Likaså erhålls en betydligt lägre ljudnivå vid de fristående bostadshusen längre från Ekerövägen. Av dessa är det endast den nordöstra byggnaden som bildar ett gränsfall relativt rikt Eftersom framräknade ljudnivåer på en relativt stor andel av fasadytorna tydligt överskrider riktvärden för vägtrafikbuller, måste man analysera situationen med stöd av Boverkets undantagsfall som redovisas i Buller i Planeringen Boverket 2008:1. 2. Den dygnsekvivalenta ljudnivån varierar stort i det planerade området mellan ca L eqa = 30 dba för den mest skyddade fasadytan till ca L eqa = dba för den mest bullerutsatta fasaden. 3. Maxljudnivån från enskilt fordon på Ekerövägen varierar i området stort mellan ca L maxa = 30 dba för den mest skyddade fasadytan till L eqa = dba för den mest bullerutsatta fasadytan. 4. Det betonas att en utomhusnivå på runt L eqa = dba och L maxa = dba är en klart hög utomhusnivå. (inklusive fasadreflex dessutom 3 dba högre) och att en sådan ljudnivå kräver en mycket god ljudisolering i fasader och fönster för att inomhusnivåerna skall kunna uppfylla BBR-kraven. 5. Vi har redovisat effekten av inglasade balkonger genom att rita in en L- formad ljudskärm (grönfärgad linje) vid dessa. På bilagan ser man då tydligt effekten av C:\Documents and Settings\Anders Westin\Mina dokument\aauppdrag\ekerö bostäder trafikbuller\tovatt alternativet\resultat\april 2010\Ekerö Bostäder alt Tovatt trafikbullerberäkning april 2010.docx Norra Industrivägen 1C, 824 Hudiksvall, Tel , Telefax

3 Anders Westin/AW SKRIVELSE dessa. Men det framräknade värdet inne på balkongen skall man inte ta för helt sant. Beräkningsmodellen har sina begränsningar i den lilla skalan. Men beräkningen visar att det skall vara fullt möjligt att kunna bygga in eller avskärma balkongerna med en inglasning så att riktvärden för uteplats uppfylls. Men det krävs en noggrann dimensionering av inbyggnad / konstruktion samt eventuellt ljudabsorbenter i taket på respektive balkong. 6. Vi har i detta läge ingen kännedom om lägenheternas tänkta planlösning. Men med den här framräknade ljudnivån på fasadytor mot Ekerövägen, så är det naturligtvis angeläget att anordna planlösningen så att rum för sömn, vila och samvaro kan orienteras mot den tysta baksidan och att varje enskild lägenhet har en tyst sida. I det aktuella uppdraget har vi i nuläget inte påtagit oss rollen att tolka in konsekvenser av styrverktyget Buller i Planeringen Boverket 2008:1. 7. För att uppfylla kraven på inomhusnivå behövs översiktligt fönster med en ljudisolering från vanliga standardfönster upp till mycket bra ljudfönster med ljudisolering upp mot R w + C tr = db för ljudklass B och R w + C tr > db för ljudklass C, för de mest utsatta fasadytorna. Dessutom bör de mest utsatta fasadytorna utföras med ett tungt yttre skal av tegel eller helst betong. Lätta fasadväggar kan byggas, men då måste dessa utformas med speciellt utförande med delade regelstommar och ovanligt många lager byggskivor. Ännu högre fönstervärden kan krävas om husen skall ha sk fasaddon och det kommer att krävas fasaddon med mycket hög ljudisolering i de mest utsatta lägena. 8. Med tunga fasader gäller översiktligt följande krav på ljudisolering för fönster: Utomhusnivå dba Vid krav 30 dba inomhus, R Atr, db Vid krav 26 dba inomhus, R Atr, db I rum med krav dba, som tex matlagningsplats kan man medge ca 5 db lägre krav för fönsterisolering än för rum med krav högst 30 dba. Anders Westin Bifogat: 11 st beräkningsbilagor med färgade bullergradienter och fasadnivåer C:\Documents and Settings\Anders Westin\Mina dokument\aauppdrag\ekerö bostäder trafikbuller\tovatt alternativet\resultat\april 2010\Ekerö Bostäder alt Tovatt trafikbullerberäkning april 2010.docx Norra Industrivägen 1C, 824 Hudiksvall, Tel , Telefax

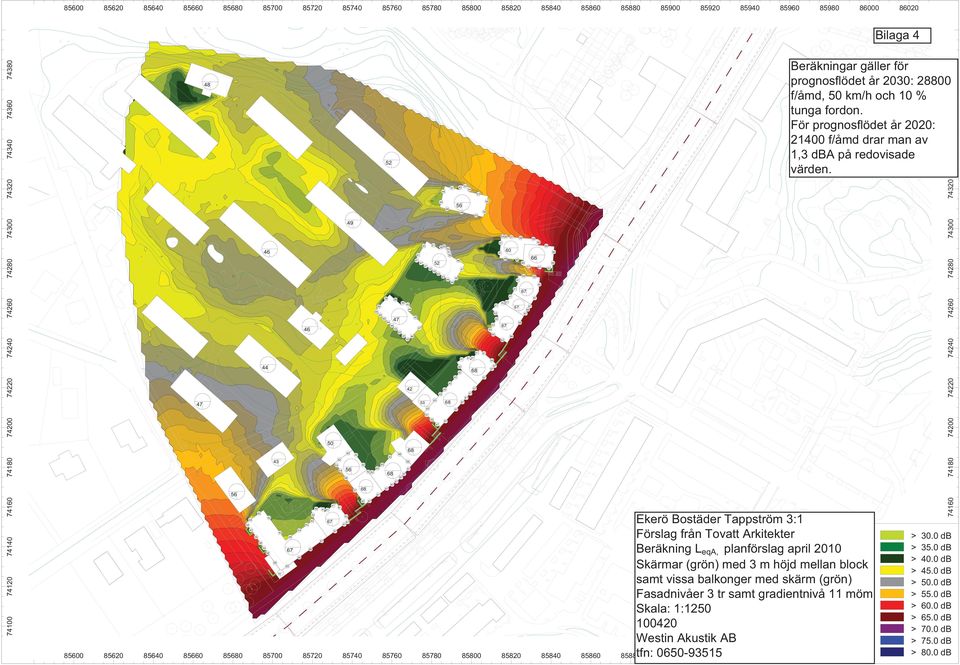

4 Bilaga prognosflödet år 2030: 280 f/åmd, km/h och 10 % 210 f/åmd drar man av Fasadnivåer BV samt gradientnivå 2 möm Skala: 1: tfn: >.0 db >.0 db >.0 db >.0 db >.0 db >.0 db >.0 db >.0 db

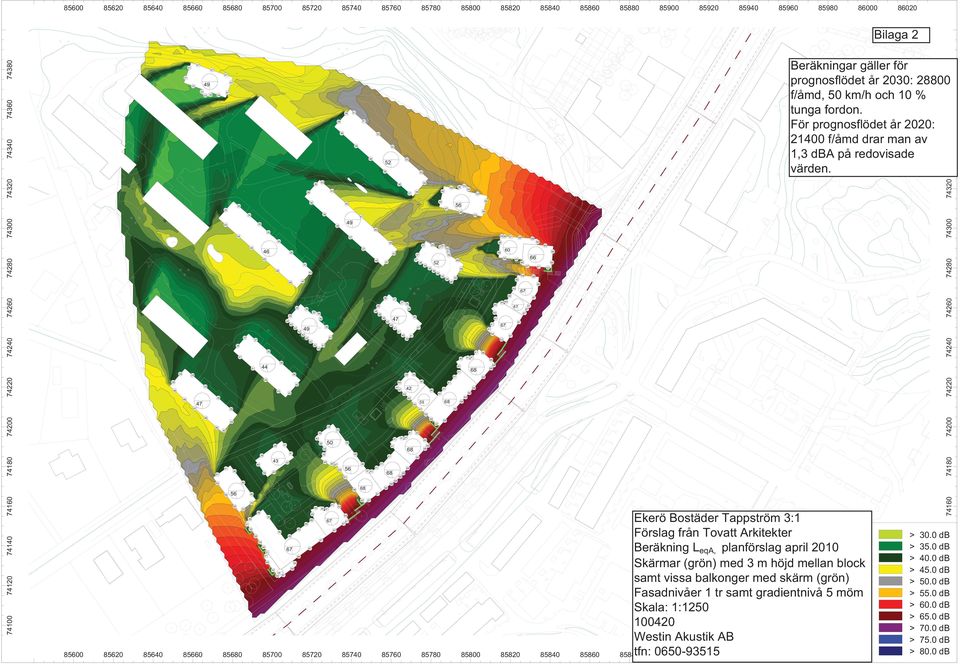

5 Bilaga prognosflödet år 2030: 280 f/åmd, km/h och 10 % 210 f/åmd drar man av Fasadnivåer 1 tr samt gradientnivå 5 möm Skala: 1: tfn: >.0 db >.0 db >.0 db >.0 db >.0 db >.0 db >.0 db >.0 db

9 Bilaga Maxnivån lika oavsett prognosflöde Beräkning L maxa, planförslag april 2010 Fasadnivåer BV samt gradientnivå 2 möm Skala: 1: tfn: >.0 db >.0 db >.0 db >.0 db >.0 db >.0 db >.0 db >.0 db > 85.0 db

10 Bilaga Maxnivån lika oavsett prognosflöde Beräkning L maxa, planförslag april 2010 Fasadnivåer 2 tr samt gradientnivå 8 möm Skala: 1: tfn: >.0 db >.0 db >.0 db >.0 db >.0 db >.0 db >.0 db >.0 db > 85.0 db

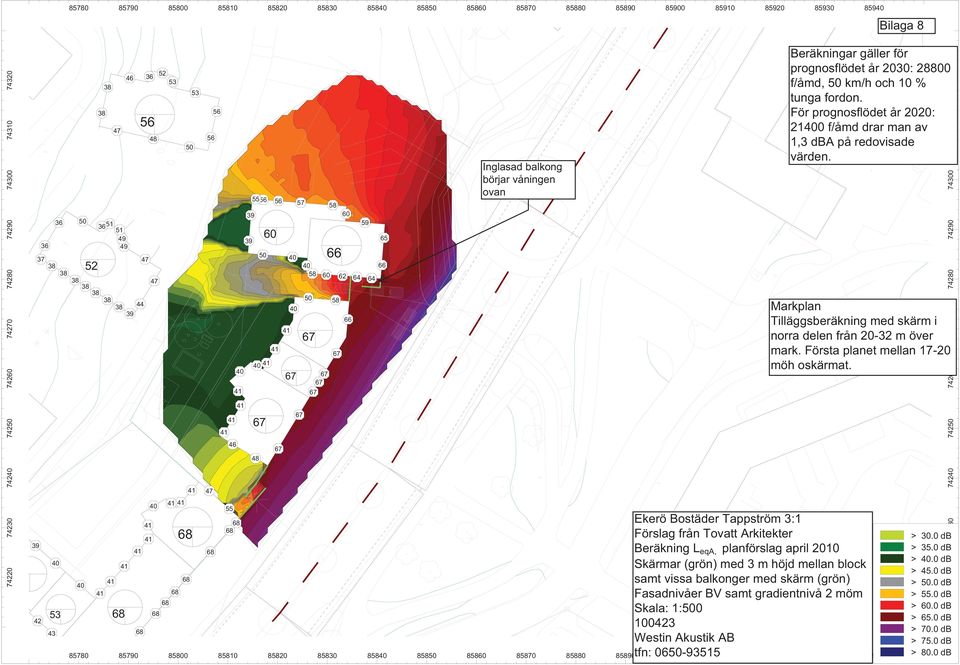

11 Bilaga Inglasad balkong börjar våningen ovan prognosflödet år 2030: 280 f/åmd, km/h och 10 % 210 f/åmd drar man av Markplan Tilläggsberäkning med skärm i norra delen från m över mark. Första planet mellan möh oskärmat Fasadnivåer BV samt gradientnivå 2 möm Skala: 1: tfn: >.0 db >.0 db >.0 db >.0 db >.0 db >.0 db >.0 db >.0 db 720

12 Bilaga prognosflödet år 2030: 280 f/åmd, km/h och 10 % 210 f/åmd drar man av möm och 1 tr. Tilläggsberäkning med skärm i norra delen från m över mark. Första planet mellan möh oskärmat Fasadnivåer 1 tr samt gradientnivå 5 möm Skala: 1: tfn: >.0 db >.0 db >.0 db >.0 db >.0 db >.0 db >.0 db >.0 db 720

13 Bilaga Här syns tydligt effekten av skärmen mellan huskropparna mellan vån 2-3 tr prognosflödet år 2030: 280 f/åmd, km/h och 10 % 210 f/åmd drar man av möm och 2-3 tr. Tilläggsberäkning med skärm i norra delen från m över mark. Första planet mellan möh oskärmat Fasadnivåer 2-3 tr - gradientnivå 8-11 möm Skala: 1: tfn: >.0 db >.0 db >.0 db >.0 db >.0 db >.0 db >.0 db >.0 db 720

14 Bilaga Här syns tydligt effekten av skärmen mellan huskropparna vid vån 4 tr prognosflödet år 2030: 280 f/åmd, km/h och 10 % 210 f/åmd drar man av möm och 4 tr. Tilläggsberäkning med skärm i norra delen från m över mark. Första planet mellan möh oskärmat Fasadnivåer 4 tr - gradientnivå 14 möm Skala: 1: tfn: >.0 db >.0 db >.0 db >.0 db >.0 db >.0 db >.0 db >.0 db 720
