1 ROBER VÄXELTRYCKSMADRASS BRUKSANVISNING

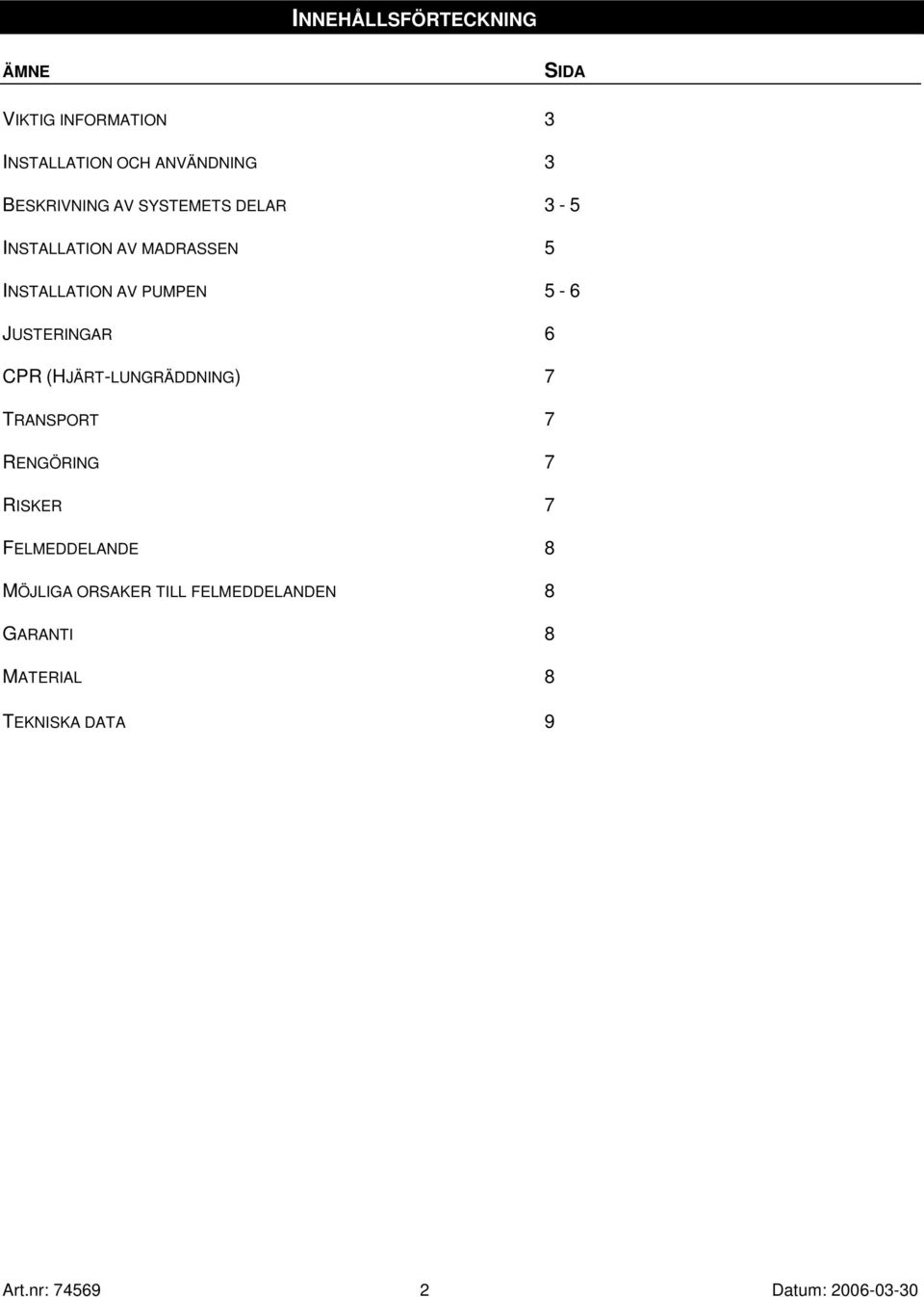

2 INNEHÅLLSFÖRTECKNING ÄMNE SIDA VIKTIG INFORMATION 3 INSTALLATION OCH ANVÄNDNING 3 BESKRIVNING AV SYSTEMETS DELAR 3-5 INSTALLATION AV MADRASSEN 5 INSTALLATION AV PUMPEN 5-6 JUSTERINGAR 6 CPR (HJÄRT-LUNGRÄDDNING) 7 TRANSPORT 7 RENGÖRING 7 RISKER 7 FELMEDDELANDE 8 MÖJLIGA ORSAKER TILL FELMEDDELANDEN 8 GARANTI 8 MATERIAL 8 TEKNISKA DATA 9 Art.nr: Datum:

3 1. VIKTIG INFORMATION 1.1 Produktens syfte NoDec E-madrassen har utvecklats till att vara ett av de allra bästa systemen med alternerande tryck för att förhindra liggsår hos högriskbrukare (enligt Norton/Waterlow/Braden et al.) och för hantera liggsår upp till grad IV (enligt Seiler). Nodec E-systemet är särskilt lämpligt för orörliga sängliggande brukare och brukare med förändrat känselintryck. 1.2 Produktens funktion Två celler i taget töms och fylls vilket alternerar trycket i madrassen och ger fullständig tryckavlastning med regelbundna intervall. Cellerna är 23 cm djupa och skyddar brukaren från att känna av sängbotten, t.o.m. i sittande läge. I pumpen är det endast kompressorn som utsätts för slitage. Den nyframtagna elektroniken ger fler funktioner, högre pålitlighet och precision i tryckjusteringen samtidigt som kostnad för underhåll och/eller reparation hålls nere. Med den nya designen blir hanteringen enkel. 1.3 Driftsätt dynamiskt eller statiskt Madrassen kan användas i både dynamiskt och statiskt läge. Med en knapptryckning skiftar systemet från dynamiskt läge till statiskt och alla celler fylls maximalt. Efter 2 timmar växlar systemet tillbaka till alternerande tryck enligt det läge som ställts in. 1.4 Snabbt och billigt underhåll I pumpen är det endast kompressorn som utsätts för slitage, vilket ger minskad risk för avbrott. Underhållet är begränsat till byte av filter eller ringar. 1.4 Föreskrift För ordinering av NoDec A, se lokala anvisningar. Vårdpersonal måste utbildas i korrekt hantering. 2. INSTALLATION OCH ANVÄNDNING NoDec E växeltrycksystem består av en pump och en madrass. Pumpen arbetar mycket tyst, och vibrerar mycket litet. Tack vare modern teknik (t.ex. elektropneumatiska ventiler) är enheten pålitlig och enkel att underhålla. Madrassen har dubbla lager med 18 tvärsgående celler i den övre delen. Den undre delen har sju längsgående celler, uppdelade i tre sektioner, vilket möjliggör personlig anpassning av sängen. De större yttre längsgående cellerna gör madrassens sidor stabila. Cellerna är 23 cm djupa och kan därmed förhindra att även kraftiga brukare (upp till 220 kg) känner av botten när de sitter eller ligger i sängen. Varje cell fylls och töms under en cykel på 10 minuter. Brukaren får därmed regelbunden tryckavlastning över hela kroppen. Den alternerande cykeln medför a. tryckavlastning över hela kroppen var tionde minut i ungefär fem minuter b. att varje del av kroppen får tryck och tryckavlastning så att den lokala mikrocirkulationen och den reaktiva hyperemin stöds. 3. BESKRIVNING AV SYSTEMETS DELAR 3.1 Pump Hölje Pumpen består av ett tåligt hölje i syntetmaterial med den ljuddämpade kompressorn och mikroprocessorkontroll- och larmsystemet. Strömbrytaren "ON/OFF" är belägen på höger sida av höljet, anslutningarna till madrassens luftslangar på vänster sida. Upphängningsanordning och etikett finns på höljets baksida. Art.nr: Datum:

4 Undertill på höljet finns upphängningsanordning för strömkabeln och de krokar med vilka enheten fästs under sängen. Pumpens front hölje Höljets undersida Höljets baksida Sensorknappar Knapparna ska tryckas in tills en ljudsignal bekräftar kommandot. Följande visas på indikatorn för att förhindra felaktig användning. De två knapparna har följande funktioner: Manöverpanel Driftsätt: Återställning av larm: välj mellan statiskt och dynamiskt läge stänga av ljudlarm och visuellt larm. Tryck på knappen en gång så stängs ljudlarmet av. Det visuella larmet stängs av med strömbrytaren Indikator På/Av-knapp Klar grön När grön lampa lyser är systemet på Visar att systemet är klart för användning efter att avsett tryck uppnåtts i cellerna. röd Larm Blinkande larm (d.v.s. strömlös) Indikatormeddelanden Systemets användningsstatus och befintligt justeringsläge visas på LED-indikatorn. Indikatorn visar aktuellt driftsätt. 3.2 Madrassens konstruktion Madrassen är ca 23 cm hög och ersätter standardmadrassen Materialet i cellerna och madrassens konstruktion De arton tvärsgående cellerna och de sju längsgående är tillverkade av polyuretan och polyuretantäckt nylon. Cellerna är skyddade av motståndskraftigt syntetmaterial. Madrassbotten knyts fast på bädden med lösa remmar Madrassöverdrag Skyddet är tillverkat av ett halvelastiskt semipermeabelt material. Det fästs på madrassbotten med tryckknappar eller blixtlås Placering av kranar och ventiler På madrassens vänstra sida finns CPR-ventilen (hjärt-lungräddning) i luftslangen mellan pump och madrass. Art.nr: Datum:

5 4. INSTALLATION AV MADRASSEN Ta bort standardmadrassen och se till att sängbotten är fri från vassa föremål eller kanter så att madrassen inte skadas. Lägg Nodec E -madrassen på sängen. (Se till att det borttagbara madrasskyddet är överst och att luftslangen är vid sängens fotände.) Fäst madrassen vid sängramen med remmarna i madrassens botten. De bör inte sitta för hårt och ska inte hindra manövrering av sängen. Kontrollera dem regelbundet. Bädda inte underlakanet för hårt. Brukaren kan placeras på sängen oberoende av systemets driftsätt, men statiskt läge rekommenderas. När LEDindikatorn "ready" (klar) tänds, tryck på "mode" (läge) och välj "static" (statiskt). När det statiska läget aktiverats kan brukaren placeras i sängen. Systemet anpassar sig automatiskt till brukarens vikt och håller trycket i cellerna konstant med hjälp av en elektronisk sensor. Vid allvarligare inkontinens eller annat vätskeläckage från brukaren (t.ex. svett eller sårvätska) bör ett absorberande underlag användas. Observera att ju tjockare underlaget är, desto mindre blir tryckavlastningen från NoDec E. 5. INSTALLATION AV PUMP 5.1 Installation vid sängen Pumpen kan hängas vid sängens fotände eller placeras på golvet. 5.2 Ansluta luftslangen Anslut luftslangen till pumpen genom att föra in de fyra hansonderna i honsnabbanslutningsventilerna. Ändsonden sätts in i den övre ventilen, och de andra tre sonderna hamnar då på samma nivå som sina motsvarande ventiler. Tillförselsonden till huvudceller/stomceller är utformad så att den inte kan förväxlas med någon av de tre andra. Vid korrekt anslutning hörs ett klickljud. 5.3 Nätkabel Ta ur nätkabeln ur pumpens hölje genom att rotera de båda spärrarna så att kabeln löper fritt och anslut den till ett eluttag (230 V). Överflödig kabel kan rullas ihop igen och förvaras inuti pumpen. 5.5 Start Slå på strömmen på pumpen med hjälp av strömbrytaren, "on /off". Meddelandet "please wait setting pressure" (vänta, trycket ställs in) visas på indikatorn till dess att madrassen är fullt uppblåst. (Cirka 25 minuter.) Den gröna LED-indikatorn "ready" (klart) lyser och visar därmed att systemet är klart att tas i bruk. På indikatorn visas nu "alternating pressure" (alternerande tryck). 6. JUSTERINGAR Alla justeringar görs via en mikroprocessorkontroll. Kompressorn pumpar luften in och ut ur madrassen. Lufttrycket i cellerna justeras automatiskt efter brukarens vikt: det inre trycket i cellerna och därmed trycket på kontaktytan förblir konstant. 6.1 Driftsätt Om du vill växla till statiskt läge trycker du på knappen "mode" (läge) tills du hör en ljudsignal. Det alternerande läget avslutas och cellerna fylls maximalt. På indikatorn visas nu "static" (statiskt). Det här läget är tidsbegränsat till två timmar av brukarsäkerhetsskäl. Sedan växlas systemet automatiskt till dynamiskt läge. Det nya driftsättt visas på indikatorn. Om du trycker på "mode" (läge) igen, kan det statiska läget förlängas med två timmar. 6.2 Tömning av madrassen Så här tömmer du ut luften ur Nodec E-systemet: 1. Stäng av pumpen och dra ut kontakten ur strömuttaget. 2. Ta loss luftslangen från pumpen och öppna CPR-ventilen. Om du vill skynda på tömningen applicerar du tryck på madrassen. Madrassen töms fullständigt när du rullar ihop den. Art.nr: Datum:

6 6.3 Demontering 1. Rulla ihop madrassen med ovansidan inåt, börja i huvudänden. Lägg in de lösa remmarna i madrassen. Lägg luftslangen på den ihoprullade madrassen. 2. Ta bort pumpen från sängens fotände och rulla ihop nätkabeln. 7. TÖMNING VID CPR (HJÄRT-/LUNGRÄDDNING) Vid hjärtstillestånd hos brukaren, vrid ratten på CPR-ventilen medurs åt höger för snabb tömning av madrassen. Tömningstiden tills hjärtmassage är möjlig är ca sekunder. CPR-ventilen i luftslangen till pumpen. Observera! CPR-ventilen måste stängas igen (vridas till vänster) innan madrassen kan tas i bruk igen. 8. TRANSPORT 8.1 Kortare transporter Med följande tillvägagångssätt kan madrassen flyttas i upp till en timme utan luftförlust. Trycket i madrassen kommer inte att alternera. Vid flytt måste strömbrytaren stängas av och kontakten tas ur strömuttaget. Flytta sängen, anslut pumpen och slå på strömmen. 8.2 Längre transporter Vid längre transporter måste driftsätt "static" (statiskt) väljas. Koppla bort luftslangarnas snabbanslutningar och koppla bort luftslangarna från pumpen. På det här viset kan trycket i cellerna behållas i flera timmar. 9. RENGÖRING Systemet bör rengöras och desinficeras efter varje brukare. Följ de lokala Följ de lokala anvisningarna. OBSERVERA! Se till att pumpen är avstängd och bortkopplad från strömuttaget före rengöring. Pumpen får inte doppas i vatten eller annan vätska. 9.1 Pump Torka av pumpens hölje med en fuktig trasa. Använd vanliga desinfektions-/rengöringsmedel (se lokala anvisningar). 9.2 Madrass Torka av madrasscellerna med godkända desinfektions-/rengöringsmedel (se lokala anvisningar). Madrassöverdraget tvättas i tvättmaskin upp till 90 C. Om överdraget inte är särskilt smutsig kan det rengöras på samma sätt som madrassen. Madrassen och överdraget måste vara helt torra innan de används igen. Art.nr: Datum:

7 Observera! Får ej torktumlas. 10. RISKER Vid korrekt användning finns inga kända risker. Observera att kraftiga brukare inte ska välja läge "soft" (mjukt) när de sitter upp. (se 6.2 Komfortläge). 11. FELMEDDELANDE NoDec E-systemet är under ständig övervakning av ett mikroprocessorkontrollerat larmsystem. Följande felmeddelanden kan visas: Fel: Meddelande: Indikator: Systemet ur funktion ljud/visuellt (röd) nätfel Lågt tryck i madrassen ljud/visuellt (röd) lågt tryck Högt tryck i madrassen ljud/visuellt (röd) för högt tryck Felmeddelande försvinner när man trycker på "reset alarm" (återställ larm). Med ett tryck på knappen tystnar ljudlarmet. Den röda LED-indikatorn lyser tills felet har rättats till. Slå på utrustningen så slocknar LED-indikatorn. Om felet inte åtgärdats går larmet på nytt. 12. MÖJLIGA ORSAKER TILL FELMEDDELANDEN - Sitter kontakten i uttaget? - Är huvudströmbrytaren påslagen? (grön LED-indikator) - Är anslutningarna korrekta? - Är CPR-ventilen stängd? Ej konstant ström i nätkabeln kan göra att säkringarna går, vilket leder till larm om att strömtillförseln är otillräcklig. Slå på och av utrustningen. Byt säkringar så fungerar systemet sedan normalt. Detta medför inga risker för brukaren. 13. GARANTI Tillverkaren/återförsäljaren tillhandahåller garanti för Nodec E-systemet under följande förhållanden: a. Skador eller fel inom 24 månader efter leverans repareras kostnadsfritt om de beror på material- eller produktionsfel och har rapporterats omgående. b. Garantin för kompressorn sträcker sig upp till 6000 timmar. Vid kapacitetsutnyttjande om 50 % innebär det timmar. c. Garantin gäller endast om systemet används korrekt och inbegriper inte ömtåligare delar som syntetmaterial eller indikatorer. d. Garantin gäller inte om systemet har använts felaktigt eller försumligt, om reparationer har gjort av obehöriga eller om reservdelar som inte är originaldelar har använts. Ingen garanti ges att den förebyggande behandlingen eller behandlingen lyckas. 14. MATERIAL Det mesta av materialet och delar av pumpens hölje är tillverkade av miljövänliga material, och kan kasseras utan problem. Pumpens hölje är tillverkat av polyuretanskum och cellerna av polyuretanfilm. Överdraget består av polyuretantäckt polyamid. Art.nr: Datum:

8 15. TEKNISKA DATA Isolationsklass II Skyddsklass typ B MPG-klass 1 enligt direktiv 93/42 EEG PUMP Mått: 29,5 x 48 x 23 cm (B x L x H) Vikt: 5,5 kg Cykelkontroll: mikroprocessorkontrollerade kontakter Cykeltid: 10 minuter Nätspänning: 230 V/50 Hz Kompressorklass: 8 l/min., reversibel. Strömförbrukning: 0,5 Amp. / 30 Watt Säkring: 2 x 1A intern MADRASS Mått: 85 x 190 x 23 cm (B x L x H) Vikt: 15 kg Brukarvikt: kg Antal celler: övre del: 18 tvärsgående celler undre del: 7 längsgående celler i tre sektioner Tillverkare: Rober Ltd Unit 6 Station Road Dunmow Essex CM6 1XD Great Britain ROBER Återförsäljare: Etac Sverige AB Box Anderstorp Tel: Fax: Mail: order@etac.se Internet: OBS! Tillverkaren/återförsäljaren kan inte göras ansvarig för skador och incidenter som beror på användningen av sängramar eller barnsängsgaller. Detta gäller även andra mekaniska eller elektriska apparater som används tillsammans med denna produkt. Art.nr: Datum:
