1 Grunder SoldR Mtrl Vapen Spräng- och tändmedel Central förrådshållning: Försvarets bok- och blankettförråd 1

2 Grunder Grunder FÖRSVARSMAKTEN :60631 Armétaktiska Kommandot TFD Soldatreglemente för vapenmateriel, Spräng- och tändmedel (SoldR Mtrl Spräng- o tändm), 2002 års utgåva (M ) fastställs att tillämpas fr o m Reglementet innehåller bestämmelser för handhavande. I samband härmed upphävs SoldR Mtrl G, 1990 års utgåva (M ), kapitel 6 Spräng- och tändmedel samt motsvarande kapitel/ avsnitt I FMV Beskrivning Spräng- och tändmedel, 1996 års utgåva (M ). Förord Det främsta syftet med Soldatreglemente för vapenmateriel (SoldR Mtrl Vapen) är att befrämja säkerhet och effektivitet i Försvarsmaktens verksamhet. Reglementet innehåller föreskrifter samt förklarande texter och bilder för sådan grundläggande verksamhet, där avvikelser från de föreskrivna handlingssätten kan innebära skador på personal och materiel. Föreskrifter markeras med en linje i yttermarginalen. Vid utbildning och övningar i fred, vid höjd beredskap och i krig, då övningar inte är direkta förberedelser för stridshandlingar, gäller de föreskrivna säkerhetsbestämmelser som finns i SäkI Försvarsmaktens säkerhetsinstruktion för vapen och ammunition m m. Alf Sandqvist Sivert Sahlström Vid insatser där våld kan komma att utövas gäller de föreskrifter som fastställs av överbefälhavaren. Reglementet gäller för all militär personal som är anställd eller verksam inom Försvarsmakten. Chefer på olika nivåer säkerställer att övriga vid behov delges reglementets innehåll. Den vapenmateriel som SoldR Mtrl Vapen beskriver är nu samskriven med FMV materielpublikationer. FMV reparations- och underhållsinstruktioner ingår inte i denna serie. SoldR Mtrl Vapen skall användas i utbildningen och ersätter FMV materielbeskrivningar i vapensatserna. SoldR Mtrl Vapen innehåller i vissa fall endast grunderna för reglerad verksamhet. Utförligare bestämmelser och riktlinjer för skjututbildning framgår av Skjutreglementen för Försvarsmakten (SkjutR) Försvarsmakten Boken är publicerad i samarbete med Syllabus AB Tryckeri, tryckort 2002 Text på gul platta innebär fara vid felaktig hantering. Varning! risk för personskador Obs! risk för materielskador M

3 Grunder Grunder Innehåll Grunder... 6 Märkning...7 Begrepp Sprängmedel Allmänt...13 Sprängdeg m/46, ptr...14 Civila sprängämnen Stubintändmedel och mekaniska tändmedel...19 Allmänt...20 Krutstubin...22 Sprängpatron m/46 B, C och D...25 Sprängpatron med krutstubin...29 Sprängpatron m/46 med krutstubin och krutstubintändare...30 Pentylstubin m/ Tillbehör till pentyl- och krutstubin Nonel...44 Slagtändare m/42-48 (p)...51 Tillbehör till slagtändare...56 Stubintändsats Stubintändsats 2 (B)...60 Elektriska tändmedel och tillbehör...62 Allmänt...63 Elsprängpatroner Elsprängpatron Elsprängpatron Elsprängpatron Tillbehör till elsprängpatroner Materiel för eltändning...76 Tändapparat 4 TA Tändapparat skott TA Tändapparat 8 TA Tändmedelsutrustning 9 TA Motståndsmätare Ledningsprovare Aptertång...96 Ledningstråd Tändkabel 1A MT...98 Tändkabel 2A MT Lätt tändkabelsats MT Elektriska tändmedelssatser Eltändsats Eltändsats Eltändsats 3C/S Eltändsats 4/S Eltändsats 4 M/S Tändkabelsats 4/S Sprängmedelsladdningar Allmänt Konladdning 46 (B) Vägbanksladdning Slangladdning Blind slangladdning Slangladdning Vägtrumladdning Sprängmedelssatser Allmänt Vägförstöringssats Sprängämne truppbefästningssats och noneltändsats Försvarsladdningar Allmänt Försvarsladdning Försvarsladdning Bilaga Beställningsunderlag mm Sprängmedel Stubintändmedel och mekaniska tändmedel Elektriska tändmedel och tillbehör Elektriska tändmedelssatser Sprängmedelsladdningar Sprängmedelssatser Försvarsladdningar

4 Grunder Grunder Grunder Explosivämnen indelas normalt i sprängämnen tändmedel drivämnen pyrotekniska satser. Drivämnen och pyrotekniska satser är deflagrerande, dvs den explosiva reaktionen sker under ljudhastigheten. Ett sprängämne benämns enhetssprängämne om det består av en kemisk förening eller ett ämne blandsprängämne om det består av flera kemiska föreningar eller flera ämnen, vilka var för sig inte behöver vara explosiva. Enhetssprängämne samt explosivämne som ingår i blandsprängämne utgörs nästan undantagslöst av en kemisk förening som innehåller kväve i en eller annan form, vanligen som nitro- eller nitratgrupp. Sprängladdningar kan göras långsträckta (utbredda) eller koncentrerade och anbringas friliggande (fördämda eller ofördämda) eller inneslutna. Reglementerade militära sprängämnen är okänsliga eller föga känsliga för slag, stötar, rivning, väta, kyla och eld. De har lång lagringsbeständighet, normalt mer än 30 år. Utöver denna bok finns kompletterande beskrivningar av konstruktion och tekniskt handhavandet av spräng- och tändmedel i bipackade bruksanvisningar. Säkerhetsbestämmelser framgår av SäkI G och SäkI Spräng. För utbildning finns övningssprängmedel, övningständmedel, blinda sprängmedel, blinda tändmedel samt åskådningssprängmedel. Övningssprängmedel apteras i regel med övningständmedel. Blinda sprängmedel apteras i regel med blinda tändmedel. Märkning Sprängämnesmärkning Sprängmedel målas vid behov i mörkgrön grundkulör eller är omålade. Sprängmedel märks med gul ring eller gult band runt laddningen eller kring laddningens tändarläge. Märkningen kan även utföras enbart på sprängmedlets förpackning, den enskilda patronen (motsv) eller delförpackningen, t ex sprängdeg. Sprängmedel märks i regel även med förrådsbeteckning, förrådsbenämning, partinummer, förvaringskod och transportmärkning. 6 7

5 Grunder Grunder Övningssprängmedel och blinda sprängmedel märks på samma sätt som sprängmedel men med blå respektive ljusgrön kulör. Förvaringskod På varje sprängmedelsemballage finns en förvaringskod (F-kod), t ex Den första siffran anger känslighet för mekanisk påverkan, t ex för slag och stötar, den andra siffran anger risken för oavsiktlig antändning och den tredje siffran verkansformen. Den avslutande siffran visar förvaringssätt. På äldre emballage finns framför sifferkombinationen en bokstav. Denna bokstav angav transportsättet i ett transportmärkningssystem som har utgått. Beskrivning av och föreskrifterna för förvaringskodsystemet framgår av SäkI Am. Transportmärkning FN har utarbetat rekommendationer som lägger till grund för de regler som finns för krigsförbandens transporter av farligt gods. Rekommendationerna har på olika sätt bearbetats och anpassats till väg-, järnvägs-, sjöoch flygtransporter. ADR-regelverket behandlar nationella och internationella bestämmelser vid vägtransport. Avsikten är att reglerna ska vara så enhetliga att transporter mellan olika länder underlättas. Hantering och transport av farligt gods kräver utförliga uppgifter om de olika ämnenas egenskaper för att verksamheten ska kunna ske så riskfritt som möjligt. Ett system som indelar det farliga godset i nio olika klasser har utvecklats. Avsändaren ansvarar för klassificering och upprättande av transporthandlingarna. Varje ämne i de olika klasserna har tilldelats ett UN-nummer. UN-numren är oftast individuella och kan liknas vid en människas personnummer. UNnumret ger ingen information om hur farligt ett ämne är. Klass 1 är explosiva ämnen och föremål. Inom klassen indelas ämnen och föremål i sex riskgrupper Därutöver tilldelas varje ämne en samhanteringsgrupp. Riskgruppen och samhanteringsgruppen bildar tillsammans ämnets klassificeringskod. Exempel: Sprängdeg har UN-nr 0150 och klassificeringskod 1.1D. I klassificeringskoden anger den första ettan klass 1, dvs explosiva ämnen och föremål. Den andra ettan (riskgruppen) innebär att ämnet medför risk för massexplosion. Bokstaven D anger Sprängämne, svartkrut eller föremål som innehåller sprängämne. Ett farligt gods kolli innehållande klass 1-ämnen och föremål ska vara märkt på följande sätt. Tydligt och varaktigt, med UN-nummer föregått av bokstäverna UN. Den eller de varningsetiketter som föreskrivs för ämnet. Etiketten (-erna) ska placeras på samma sida som och intill UN-numret. Klass 1 kollin ska dessutom förses med föremålets benämning (namn). 8 9

6 Grunder Grunder Beskrivning av och föreskrifter för klassificering, UN-nummer och transportbestämmelser för vägtransport framgår av ADR-regelverket. De militära bestämmelser framgår av SäkI Am och SäkI G. Begrepp Deflagration explosiv reaktion som sker under ljudhastigheten. Densitet specifika vikten av ett sprängämne. Detonation explosiv reaktion som sker med överljudshastighet och förorsakar högt tryck, luftstötvågor, värme och gaser. Detonationshastighet den hastighet med vilken ett sprängämne detonerar. Hastigheten är högre för ett inneslutet sprängämne. Detonationstryck det tryck som uppstår då detonationen går genom sprängämnessträngen. Dola laddning eller del av laddning som inte detonerat som planerat. Elektrisk sprängkapsel sprängkapsel gjord att detonera av en elektrisk impuls. Explosion reaktion där en blandning av gas, fasta och/eller flytande ämnen på mycket kort tid omvandlas till gas med högt tryck under värmeavgivning. Fördröjningstid tid mellan initiering och detonation av sprängkapsel. Initiering att tända upp ett sprängämne med en sprängkapsel och/eller en primer. Jordfel överslag av tändströmmen till jord i stället för att gå igenom tändkretsen. Ledningstråd (civil benämning: kopplingstråd) kabel som används för att koppla ihop serier i en elektriskt initierad salva, används också för att förlänga tändarnas ledare i de fall de inte räcker. Markvibration stötvåg som utgår från sprängplatsen genom den omgivande marken/berggrunden. Millisekund enhet för mätning av intervalltider, 1/1000 sekund. Pall horisontell bergyta från vilken borrning och sprängning kan utföras. Patron sprängämne inneslutet i papper, plastslang eller plaströr. Sprängämne kemisk blandning som vid initiering avger gaser och värme under hög hastighet och därmed förorsakar mycket höga tryck. Spränggaser skadliga och/eller giftiga gaser från en sprängsalva. Sprängmattor täckning som placeras ovanpå sprängsalvan for att förhindra stenkast. De är vanligtvis tillverkade av gamla bildäck, timmer, rep eller wire. Sprängpatron (civil benämning: sprängkapsel) anordning som används för att tända upp ett sprängämne

7 Sprängmedel Sprängmedel Sprängmedel Allmänt Allmänt...13 Sprängdeg m/46, ptr...14 Civila sprängämnen Med sprängmedel avses sprängämne som förekommer i viss förpackning eller i viss form. Sprängämne är ett explosivämne som utan tillförsel av ytterligare komponenter kan bringas att mycket hastigt övergå i gasform, vilket sker under stark värmeutveckling och med kraftig stötverkan. Denna process kallas detonation vilket innebär att explosionen sker med en högre hastighet än ljudets i ämnet. Om hastigheten hos omsättningszonen är lägre än ljudhastigheten i explosivämnet kallas förbränningen deflagration. Exempel på militära sprängämnen är: trotyl TNT (Trinitrotoluen) hexogen RDX (Reasearch department explosives) oktogen HMX pentyl PETN (Pentaerythritoltetranitrate) hexotol RDX/TNT (composition B) hexotonal RDX/TNT/Al hexal RDX/AL oktol RDX/TNT sprängdeg PETN + mineralolja PBX (Plastic Bonded Explosives) t ex HMX + nylon. Ett sprängmedel bringas till detonation, initieras, med ett tändmedel, t ex sprängpatron. Initieringens styrka har mycket stor betydelse för vissa sprängämnens detonationshastighet. Härvid gäller, intill en viss gräns, att ju kraftigare initieringen är, desto kraftigare blir verkan av sprängämnet. Detonationshastigheten är dessutom högre för ett inneslutet (fördämt) sprängämne. En del sprängämnen kräver för initiering en så stor energitillförsel att det inte är lämpligt eller möjligt att tända dem med enbart tändmedel, t ex sprängpatron. Vid dessa tillfällen används en särskild, mindre laddning av ett sprängämne som är lättare att initiera. Denna laddning kallas detonator eller primärladdning och initieras t ex med en sprängpatron

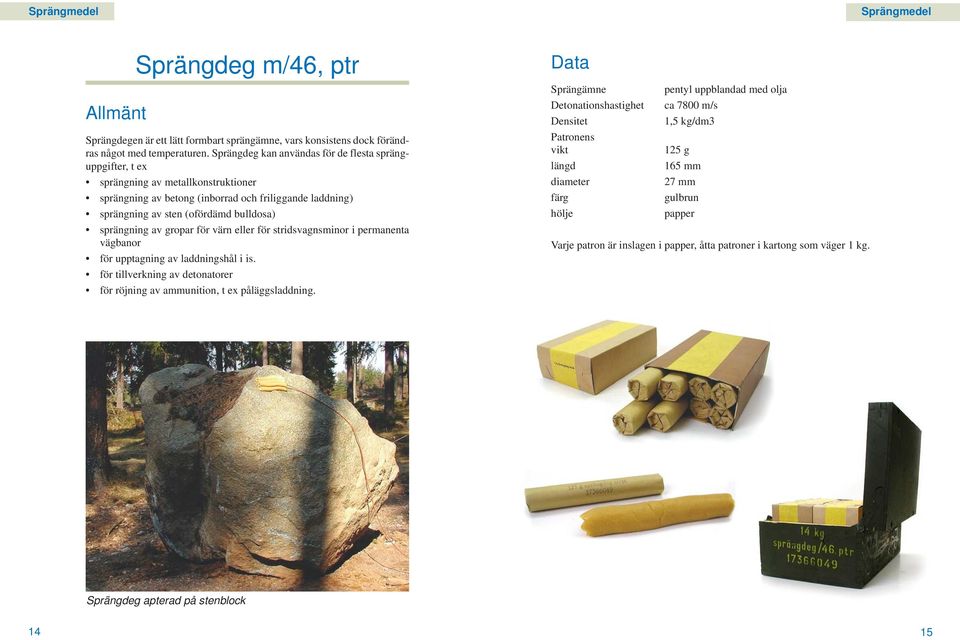

8 Sprängmedel Sprängmedel Allmänt Sprängdeg m/46, ptr Sprängdegen är ett lätt formbart sprängämne, vars konsistens dock förändras något med temperaturen. Sprängdeg kan användas för de flesta spränguppgifter, t ex sprängning av metallkonstruktioner sprängning av betong (inborrad och friliggande laddning) sprängning av sten (ofördämd bulldosa) sprängning av gropar för värn eller för stridsvagnsminor i permanenta vägbanor för upptagning av laddningshål i is. för tillverkning av detonatorer för röjning av ammunition, t ex påläggsladdning. Data Sprängämne Detonationshastighet Densitet Patronens vikt längd diameter färg hölje pentyl uppblandad med olja ca 7800 m/s 1,5 kg/dm3 125 g 165 mm 27 mm gulbrun papper Varje patron är inslagen i papper, åtta patroner i kartong som väger 1 kg. Sprängdeg apterad på stenblock 14 15

9 Sprängmedel Sprängmedel Konstruktion och funktion Sprängdeg m/46 består av pentyl, uppblandad med 14 % mineralolja som minskar pentylens känslighet. Den är okänslig för väta, slag, rivning och beskjutning samt köld. Stelnad sprängdeg bör värmas upp inomhus, i fordon eller med händerna, innan den anbringas på sprängföremålet. Den har en viss vidhäftningsförmåga, vilket underlättar dess fästande på balkar och andra sprängföremål. Med sprängdeg erhålls mycket god verkan, på grund av den höga detonationshastigheten och god anliggning mot sprängföremålet, som är en följd av degens formbarhet. Exempel på detta är sprängning av profilbalkar då livets och flänsarnas hela bredd ska täckas. Fördämning behövs inte. Handhavande Sprängdegen initieras med el-, nonel- eller sprängpatron. Den kan även initieras med pentylstubin, som lagts i en dubbel slinga med knop och bäddats in eller klämts in i sprängdegen eller mellan två sprängdegspatroner som tejpats ihop. Större föremål kan sprängas med sprängdeg utan att kartonger eller lådor behöver öppnas. Vid dessa tillfällen anpassas laddningsstorleken till föremålet och ett tillräckligt antal kartonger eller lådor placeras direkt på sprängföremålet. Fördämning ger i vissa fall bättre effekt. Genom att ta bort omslaget, forma sprängdegen och placera den så att den ligger väl an mot sprängföremålet kan små laddningar spränga sönder relativt stora föremål. Då degen placeras på detta sätt bör den plattas till så att tjockleken blir cirka 2 cm

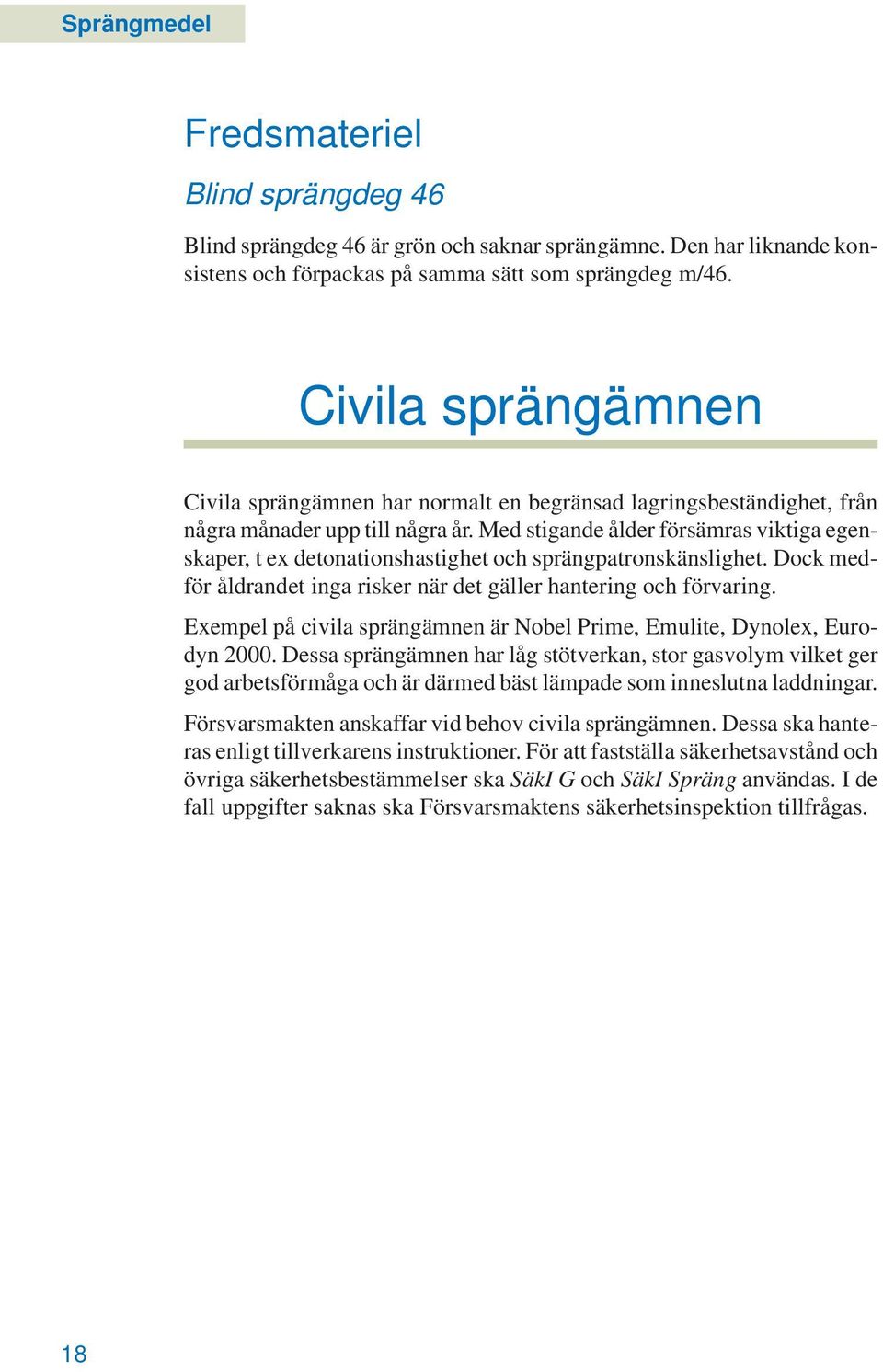

10 Sprängmedel Sprängmedel Fredsmateriel Blind sprängdeg 46 Blind sprängdeg 46 är grön och saknar sprängämne. Den har liknande konsistens och förpackas på samma sätt som sprängdeg m/46. Civila sprängämnen Civila sprängämnen har normalt en begränsad lagringsbeständighet, från några månader upp till några år. Med stigande ålder försämras viktiga egenskaper, t ex detonationshastighet och sprängpatronskänslighet. Dock medför åldrandet inga risker när det gäller hantering och förvaring. Exempel på civila sprängämnen är Nobel Prime, Emulite, Dynolex, Eurodyn Dessa sprängämnen har låg stötverkan, stor gasvolym vilket ger god arbetsförmåga och är därmed bäst lämpade som inneslutna laddningar. Försvarsmakten anskaffar vid behov civila sprängämnen. Dessa ska hanteras enligt tillverkarens instruktioner. För att fastställa säkerhetsavstånd och övriga säkerhetsbestämmelser ska SäkI G och SäkI Spräng användas. I de fall uppgifter saknas ska Försvarsmaktens säkerhetsinspektion tillfrågas

11 Stubintändmedel och mekaniska tändmedel Stubintändmedel och mekaniska tändmedel Stubintändmedel och mekaniska tändmedel Allmänt Krutstubin Sprängpatron m/46 B, C och D Sprängpatron med krutstubin Sprängpatron m/46 med krutstubin och krutstubintändare Pentylstubin m/ Tillbehör till pentyl- och krutstubin Nonel Slagtändare m/42-48 (P) och m/ Tillbehör till slagtändare Stubintändsats Stubintändsats 2 (B)

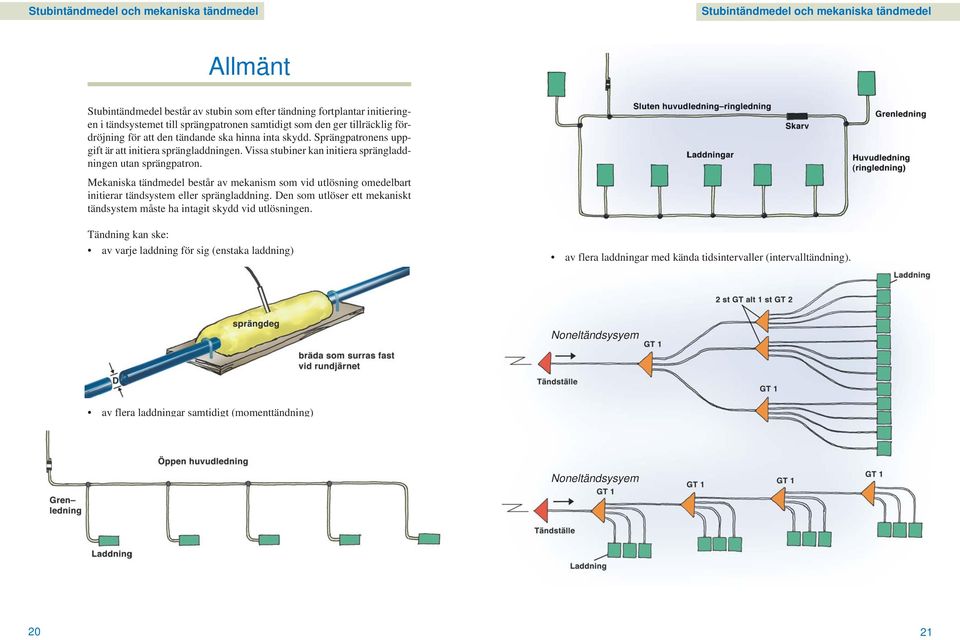

12 Stubintändmedel och mekaniska tändmedel Stubintändmedel och mekaniska tändmedel Allmänt Stubintändmedel består av stubin som efter tändning fortplantar initieringen i tändsystemet till sprängpatronen samtidigt som den ger tillräcklig fördröjning för att den tändande ska hinna inta skydd. Sprängpatronens uppgift är att initiera sprängladdningen. Vissa stubiner kan initiera sprängladdningen utan sprängpatron. Mekaniska tändmedel består av mekanism som vid utlösning omedelbart initierar tändsystem eller sprängladdning. Den som utlöser ett mekaniskt tändsystem måste ha intagit skydd vid utlösningen. Tändning kan ske: av varje laddning för sig (enstaka laddning) av flera laddningar med kända tidsintervaller (intervalltändning). Noneltändsysyem av flera laddningar samtidigt (momenttändning) Noneltändsysyem 20 21

13 Stubintändmedel och mekaniska tändmedel Stubintändmedel och mekaniska tändmedel Allmänt Krutstubin Krutstubin apterad med sprängpatron används för att tända enstaka sprängladdning, pentylstubin eller nonelstubin. Krutstubinen tänds med tändsticka och brinner med en hastighet av omkring 0,5 m/min. Genom att anpassa krutstubinens längd erhålls den tid som krävs för att den som tänder ska hinna inta skydd innan laddningen detonerar. Data Krutstubinring vikt 170 g längd 7,3 m färg svart Förpackning 20 krutstubinringar i bunt 5 buntar i ett paket 2 paket i trälåda som väger 40 kg Krutstubinring 22 23

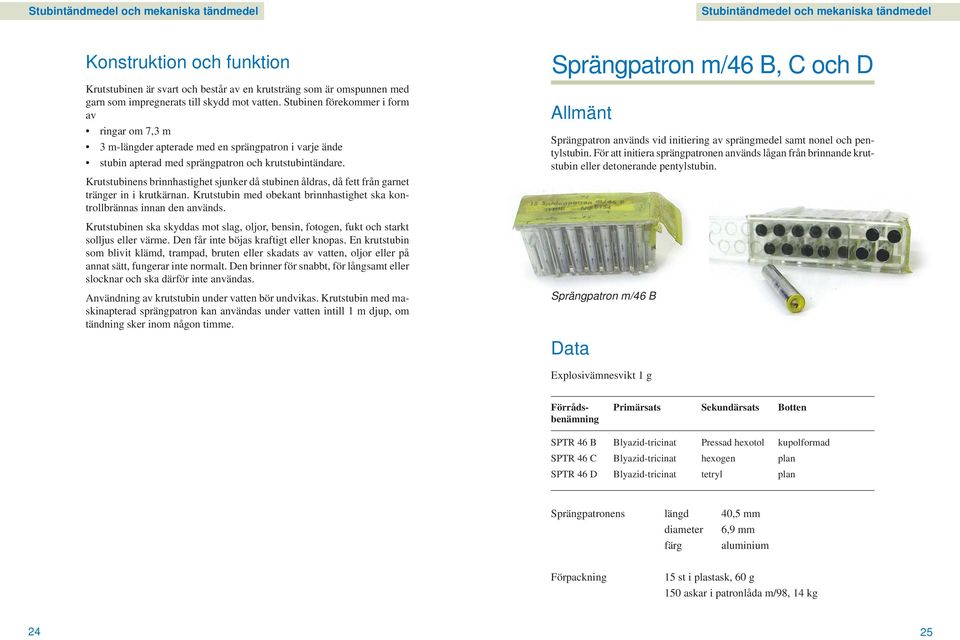

14 Stubintändmedel och mekaniska tändmedel Stubintändmedel och mekaniska tändmedel Konstruktion och funktion Krutstubinen är svart och består av en krutsträng som är omspunnen med garn som impregnerats till skydd mot vatten. Stubinen förekommer i form av ringar om 7,3 m 3 m-längder apterade med en sprängpatron i varje ände stubin apterad med sprängpatron och krutstubintändare. Krutstubinens brinnhastighet sjunker då stubinen åldras, då fett från garnet tränger in i krutkärnan. Krutstubin med obekant brinnhastighet ska kontrollbrännas innan den används. Krutstubinen ska skyddas mot slag, oljor, bensin, fotogen, fukt och starkt solljus eller värme. Den får inte böjas kraftigt eller knopas. En krutstubin som blivit klämd, trampad, bruten eller skadats av vatten, oljor eller på annat sätt, fungerar inte normalt. Den brinner för snabbt, för långsamt eller slocknar och ska därför inte användas. Användning av krutstubin under vatten bör undvikas. Krutstubin med maskinapterad sprängpatron kan användas under vatten intill 1 m djup, om tändning sker inom någon timme. Sprängpatron m/46 B, C och D Allmänt Sprängpatron används vid initiering av sprängmedel samt nonel och pentylstubin. För att initiera sprängpatronen används lågan från brinnande krutstubin eller detonerande pentylstubin. Sprängpatron m/46 B Data Explosivämnesvikt 1 g Förråds- Primärsats Sekundärsats Botten benämning SPTR 46 B Blyazid-tricinat Pressad hexotol kupolformad SPTR 46 C Blyazid-tricinat hexogen plan SPTR 46 D Blyazid-tricinat tetryl plan Sprängpatronens längd 40,5 mm diameter 6,9 mm färg aluminium Förpackning 15 st i plastask, 60 g 150 askar i patronlåda m/98, 14 kg 24 25

15 Stubintändmedel och mekaniska tändmedel Stubintändmedel och mekaniska tändmedel Konstruktion och funktion Sprängpatronen består av en i ena änden sluten aluminiumhylsa, som innehåller en primärsats och en sekundärsats. Över primärsatsen finns en täckhuv som minskar risken vid aptering. Sprängpatronen är känslig för fukt samt åverkan. Tillskuren krutstubin Sprängpatron m/46 2. För försiktigt in krutstubinens rakt avskurna ände i sprängpatronen mot primärladdningens täckhuv. 3. Håll sprängpatronen så att krutstubinen hela tiden ligger an mot täckhuven. 4. Håll aptertången i höjd med kanten på sprängpatronen och med det koniska hålets mindre öppning vänd mot krutstubinens tändände. Aptera sprängpatronen på krutstubinen genom en bestämd åtknipning. Tändänden skyddas vid behov mot fukt, t ex med en tätningshylsa Handhavande Aptering av krutstubin med sprängpatron 1. Skär av ca 1 dm av änden på krutstubinen. Skär sedan till en krutstubin med önskad längd, så att apteringsänden blir rakt och tändänden snett skuren. Aptering av sprängpatron 26 27

16 Stubintändmedel och mekaniska tändmedel Stubintändmedel och mekaniska tändmedel Fredsmateriel Blind sprängpatron m/46 Den blinda sprängpatronen består av en tom grön aluminiumhylsa med två rillor (känselmärkning). Aptertång Sprängpatron med krutstubin Varning! Sprängpatron ska förvaras i sin ask tills den ska användas. Det är förbjudet att peta eller kratsa i en sprängpatron. Allmänt Sprängpatron med krutstubin är framtagen för att förenkla handhavandet och öka säkerheten vid uppbyggnad av tändsystem. Tändning av krutstubin 1. Håll en tändsticka så, att tändsatsen ligger an mot krutkärnan. Håll en annan tändsticka i reserv, lätt tillgänglig. 2. Stryk tändsticksaskens plån mot tändsatsen. Tändsatsen tänder då krutkärnan (ett sprut uppstår). Sprängpatron med krutstubin på rulle Data Tändning av krutsubin Explosivämnesvikt Vikt pyrotekniskt ämne Sptr med krutstubin Förpackning 50 g 150 g 3 m krutstubin med en sptr i varje ända rulle med 25 st, vikt 2,4 kg 28 29

17 Stubintändmedel och mekaniska tändmedel Stubintändmedel och mekaniska tändmedel Funktion och konstruktion Sprängpatron med krutstubin består av 25 st tre meter långa krutstubiner som i varje ände har en maskinapterad sprängpatron m/46 B. Dessa färdigapterade krutstubiner är sammanfogade med en gul dubbelhylsa av plast och är upprullade på en trärulle. Handhavande Sprängpatron med krutstubin hanteras på samma sätt som en krutstubin som manuellt apterats med sprängpatron. Sprängpatron m/46 med krutstubin och krutstubintändare Sprängpatron m/46 med krutstubin och krutstubintändare Allmänt Sprängpatron m/46 med krutstubin och krutstubintändare är framtagen för att förenkla medförande och handhavande. Den har en brinntid om 2 min och 30 s. Vid behov kan stubinen kortas med följd att krutstubintändaren faller bort. Tändning kan ske med tändsticka, alternativt apteras en ny krutstubintändare. Den tillhandahålls styckvis samt ingår i STUBINTÄNDSATS 2 /S Data Explosivämnesvikt Vikt pyrotekniskt ämne 1 g 2 g Sptr m/46 med krutstubin och krutstubintändare är förpackade i en aluminiumpåse. I påsen finns en extra krutstubintändare 60 aluminiumpåsar förpackas i amlåda 80 som väger 4,6 kg

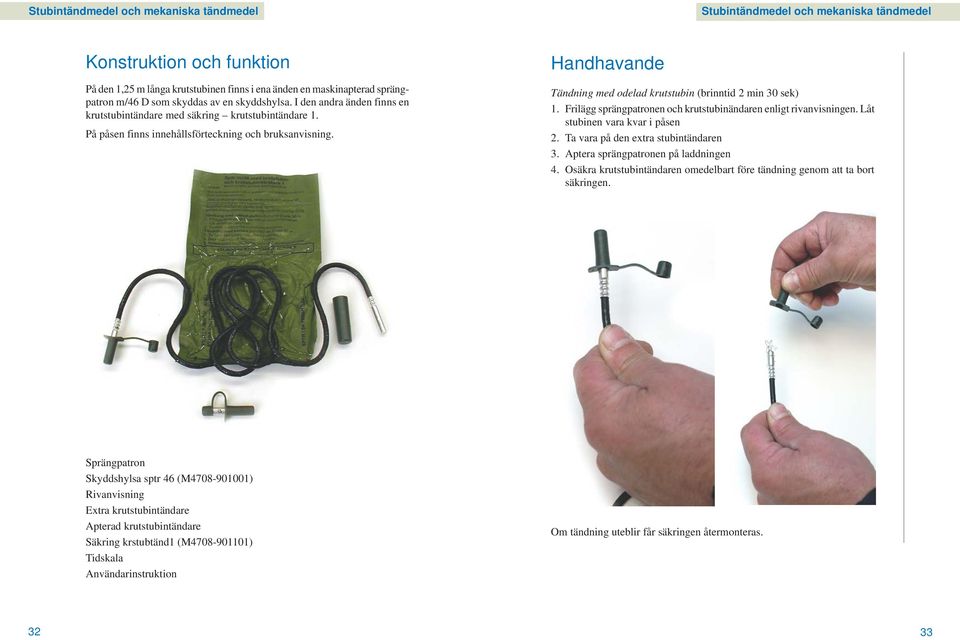

18 Stubintändmedel och mekaniska tändmedel Stubintändmedel och mekaniska tändmedel Konstruktion och funktion På den 1,25 m långa krutstubinen finns i ena änden en maskinapterad sprängpatron m/46 D som skyddas av en skyddshylsa. I den andra änden finns en krutstubintändare med säkring krutstubintändare 1. På påsen finns innehållsförteckning och bruksanvisning. Handhavande Tändning med odelad krutstubin (brinntid 2 min 30 sek) 1. Frilägg sprängpatronen och krutstubinändaren enligt rivanvisningen. Låt stubinen vara kvar i påsen 2. Ta vara på den extra stubintändaren 3. Aptera sprängpatronen på laddningen 4. Osäkra krutstubintändaren omedelbart före tändning genom att ta bort säkringen. Sprängpatron Skyddshylsa sptr 46 (M ) Rivanvisning Extra krutstubintändare Apterad krutstubintändare Säkring krstubtänd1 (M ) Tidskala Användarinstruktion Om tändning uteblir får säkringen återmonteras

19 Stubintändmedel och mekaniska tändmedel Stubintändmedel och mekaniska tändmedel 5. Håll med ena handen ett fast tag i krutstubintändare och fatta ett säkert tag i dragtråden Pentylstubin m/47 Allmänt Pentylstubin m/47 är en stubin med innesluten pentyl som detonerar med mycket hög hastighet. Den används främst för momentan detonaton av flera laddningar samt där elektrisk tändning ej kan eller får användas. Den kan även användas för egna spränguppgifter. Pentylstubin rulle och låda 6. Utlös krutstubintändaren med ett jämnt, kraftigt drag i dragtråden. Tändning med delad krutstubin 1. Öppna förpackningen och ta ut hela innehållet 2. Dela stubinen i önskade längder Obs! Apterad Krutstubintändare får inte tas bort 3. Aptera stubinerna med krutstubintändare eller sprängpatron. I övrigt hanteras krutstubinen med krutstubintändare enligt ovanstående Tändning med odelad krutstubin. Delade krutstubin får tänds med tändsticka. Data Pentylstubin på rulle vikt 2,7 kg längd 100 m diameter 5,6 mm tänd- och sprängämne pentyl explosivämnesvikt 10 g/m brinn-/detonationshastighet ca m/s färg gulbrun Förpackning 10 pentylstubinsrullar i trälåda, 42 kg 34 35

20 Stubintändmedel och mekaniska tändmedel Stubintändmedel och mekaniska tändmedel Konstruktion och funktion Pentylstubin m/47 är en detonerande stubin med en detonationshastighet av ca m/s. Den består av en kärna av pentyl omspunnet med garn. Kärnan är omgiven av ett vattentätt skyddande, gulbrunt plasthölje. Pentylstubinen initieras med el-/nonel- eller sprängpatron, varvid sprängpatronens botten ska vara i detonationsriktningen. Apteringen ska göras minst 20 cm in på pentylstubinen. Stubinen är okänslig för eld, slag och stötar samt för finkalibrig eld på längre avstånd än 25 m. Den kapas med kniv eller annat verktyg. Kärnan av pentyl har en benägenhet att falla ut vid skakning samt blir lätt fuktskadad. Därför ska vid behov den yttersta delen av stubinänden skäras bort omedelbart före användning. Kontroll av att stubinen inte är fuktskadad sker genom knackning med ett finger mot stubinänden. Då ska lite pentyl falla (damma) ut. Korsande pentylstubiner eller slingor av pentylstubinen kan vid detonationen orsaka att pentylstubinen sprängs av och att initieringen helt eller delvis avbryts. Stubinen apteras med sprängpatron där dubbelknopad pentylstubin inte kan användas (se aptering av krutstubin med sprängpatron), som förs in i sprängladdningen. Vid behov säkras pentylstubinen till sprängladdningen, t ex med tejp eller snöre. Aptering med sprängpatron Stubinen apteras med sprängpatron som förs in i hålrummet på laddningen och fästs med befintlig låsanordning. Handhavande Pentylstubinen anordnas för initiering av laddningar på följande sätt. Stubinen viks dubbel, knopas och bakas in i laddningen (sprängdeg), alternativt tejpas mellan två sprängämnespatroner (normalförfarande) Pentylstubin tejpad mellan sprängämnespatroner Aptering i försvarsladdning

21 Stubintändmedel och mekaniska tändmedel Stubintändmedel och mekaniska tändmedel Alla grenledningar ska gå vinkelrätt ut från huvudledningen och avståndet mellan två grenledningar bör vara minst 20 cm (i vatten minst 1 m). Då tändsystem med pentylstubin m/47 ordnas som sluten huvudlening ska initieringen ske med grenledning för att initieringen ska överföras i båda riktningarna. Förgrening med dubbelt halvslag Vid ogynnsamma förhållanden, t ex snömodd, vattensjuk mark, kan fukt tränga in i pentylstubinens fria ändar. Fuktinträngningen avtar emellertid efter hand. Därför ska varje fri ände efter förgrening och skarvning vara minst 20 cm lång. Under vatten ska dubbel pentylstubin användas. Stubinerna ska hållas samman med tejp eller lindning. Ingen fri ände eller skarv får vara under vattnet. En skarv som är som är utförd vid tillverkningen ska återskarvas med råbandsknop. Undervattensprängning Anmärkning: Kontrollera att stubinhöljet inte är skadat så att vatten eller fukt kan tränga in i stubinen. Detta är särskilt viktigt då pentylstubinen används i vatten. Fredsmateriel Blind pentylstubin m/47 Den blinda pentylstubinen saknar sprängämne och består av sisalgarn med grönt plasthölje. Den förpackas på samma sätt som pentylstubin m/

22 Stubintändmedel och mekaniska tändmedel Stubintändmedel och mekaniska tändmedel Allmänt Tillbehör till pentyl- och krutstubin För skarvning, förgrening, fixering och tätning av stubiner finns följande tillbehör. Anslutningsklämma Monterad anslutningsklämma Isoleringstejp Monterat förgreningsbleck Tätningshylsa Förgreningsbleck 40 41

23 Stubintändmedel och mekaniska tändmedel Stubintändmedel och mekaniska tändmedel Data SFT-block Anslutning av sprängpatron till pentylstubin med SFT-block Förrådsbenämning Förpackning Innehåll Tätningshylsa Ask 50 st/100 Eltejp 10m Plastpåse 10 Anslutningsklämma 2000T Ask 100 Förgreningsbleck 2 Ask 50 st/100 STF-block Plastpåse 15 Mot laddningen Förgrening och tätning av pentylstubin med SFTblock Skarvning och tätning av pentylstubin med SFT-block 42 43

24 Stubintändmedel och mekaniska tändmedel Stubintändmedel och mekaniska tändmedel Allmänt Nonel Nonelsystemets ledningsmaterial är en stötvågsledare som består av en 3 mm grov plastslang invändigt belagd med ett tunt skikt explosivämne. Nonelslangens längd samt vad som är apterat på den ger underlag för benämning och användningsområde. Nonelslang apterad med sprängkapsel med fördröjningssats benämns nonelsprängkapsel. Nonelslang apterad med startkapsel och snapline kopplingsblock i ena änden benämns nonelgrupptändare 1 (GT1). Nonelslang apterad med startkapsel och snapline kopplingsblock i båda ändarna benämns nonelgrupptändare 2 (GT2). Nonelslang enligt GT 1 med 30, 50 eller 100 m slang benämns starter. Liksom starter finns nonelsprängkapsel och GT 1 resp GT 2 i olika längder. Noneltändmedel ingår i vissa satser för landminor, sprängladdningar och som tändmedel i truppbefästningssats. Data Förrådsbenämning Förpackning Innehåll NONELSKAPSEL 18/6 Aluminiumpåse 10 NONELSKAPSEL 19/6 Aluminiumpåse 10 NONELSKAPSEL 20/6 Aluminiumpåse 10 NONEL GT /2,4 Aluminiumpåse 10 NONEL GT /4,8 Aluminiumpåse 10 Konstruktion och funktion Nonelslangen består av en plastslang som invändigt är belagd med ett skikt av oktogen/aluminium (16 mg/m). Den detonerande slangen har ingen egen sprängverkan men ger, då den tänds, en stötvåg med hastigheten 2100 m/s. Den på slangen apterade prängkapseln består av en aluminiumhylsa med 1g pentyl/hexogen och en fördröjningssats om vanligtvis 500 millisekund (ms) som är apterad på nonelslangen. Nonelstubin med startkapsel och kopplingsblock, nonelgrupptändare 1 Nonelslang med sprängkapsel, nonelsprängkapsel 44 45

25 Stubintändmedel och mekaniska tändmedel Stubintändmedel och mekaniska tändmedel Nonelgrupptändarna har snapline kopplingsblock med startkapsel av aluminiumhylsa med 0,28 g PETN apterad på nonelslangen. Sprängkapselns uppgift är att fortplanta detonationen i tändsystemet. Kopplingsblocket är avsett för tändning av upp till fem nonelslangar. Sprängpatron apterad för uppstart av nonelstubinen Exempel på noneltändapparat En öppen nonelslang är känslig för fukt, vatten och smuts och slangen ska därför inte kapas. En skadad nonelslang kan förslutas, t ex med öppen låga. Det finns två tändsystem, nonel MS och nonel UNIDET, som är baserade på nonel. Startkabel, snapline kopplingsblock och skarvning Nonelslangen initieras med sprängpatron, pentylstubin eller med särskild tändapparat. Nonel MS är ett intervalltändsystem med 25 ms fördröjningstid mellan varje intervall. Systemet har 18 intervaller numrerade Nonel UNIDET har en enhetlig fördröjning i sprängkapslarna om normalt 500 ms. Fördröjningstiden i ett tändsystem byggs upp med snaplineblock med inbyggd fördröjning. Snaplineblock är färgkodade

26 Stubintändmedel och mekaniska tändmedel Stubintändmedel och mekaniska tändmedel Handhavande Nonelslangar i snapline kopplingsblock ska kopplas samman på följande sätt. 1. Ta blocket i ena handen mellan tummen och pekfingret med öppningen (slitsen) vänd uppåt. Fattning 2. Ta slangarna som ska kopplas samman med den andra handen och snäpp in dem en efter en i slitsen. Noneltändsystem Snäpp in slangarna 3. Justera slangens längd så att tändsystemet blir överskådligt. Justera slanglängden 48 Noneltändsystem med intervall är lämpliga vid t ex pall- och rörgravssprängning 49

27 Stubintändmedel och mekaniska tändmedel Stubintändmedel och mekaniska tändmedel 4. När samtliga slangar (högst 5) är på plats, stängs blocket genom tryckning med tummen. Se till att locket knäpper fast i låst läge. Stängning av blocket Allmänt Slagtändare m/42-48 (P) och m/48 Slagtändare är en mekanisk tändare som används vid ögonblickständning av tändsystem med pentylstubin och nonel. Slagtändare används även som tändare i olika typer av landminor och andra laddningar. 5. Om snaplineblocket behöver öppnas, görs det enkelt genom att en fri nonelslangsände träs under låset på locket och dras upp. Undvik att använda kniv eller annat spetsigt föremål. Öppning av blocket Slagtändare m/42-48 (P) 50 51

28 Stubintändmedel och mekaniska tändmedel Stubintändmedel och mekaniska tändmedel Konstruktion och funktion Slagtändaren består av mekanism samt nippel med sprängpatron. Mekanismen utgörs av en hylsa (med topphylsa), slagstift, slagfjäder och säkringssprint. I slagstiftet finns två (i vissa fall tre) hål. Av dessa är det övre avsett för säkringssprinten och det närmast därunder för utlösaren. Nippeln har en slagtändhatt och är maskinapterad med sprängpatron, den är tätad mot fukt. Slagtändarna m/42-48 (P) och m/48 har i princip samma konstruktion, men skiljer sig åt genom detaljernas form. Slagtändare m/42-48 är av stål och har en toppmutter med lös bricka. Slagtändare m/42-48 P är av zink och har hylsa och toppmutter förenade i en del. Slagtändare m/48 är av zink och saknar bricka i hylsans överdel. Slagfjädern är kraftigare och slagstiftet är så utformat att sprängpatronen utlöses även om vatten trängt in i slagtändarmekanismen. En slagtändare utlöses, sedan säkringssprinten tagits bort, genom drag i rak utlösare. För utlösning krävs en dragkraft av N (2 5 kp). Data Längd (Slagtändare med nippel och sprängpatron) mm Varning! Säkringssprinten i en säkrad slagtändare utan utlösare får aldrig tas bort, eftersom slagfjädern även i detta läge är så hårt spänd att den ger slagstiftet en sådan kraft att sprängpatronen detonerar. Kvarvarande delar av en utlöst slagtändare får inte återanvändas. Förrådspersonal får återställa slagtändarmekanismer. Förpackning: 20 st i plåtask m/42 Bipackat 2 spolar dragtråd (textiltråd) 10 skarvrör 10 märlor 25 raka utlösare Förpackningens vikt: ca 1,6 kg (ask) 52 53

29 Stubintändmedel och mekaniska tändmedel Stubintändmedel och mekaniska tändmedel Fredsmateriel Övningsslagtändare m/42-48 (B) (P) och 48 Övningsslagtändarna m/42-48 (B) (P) och 48 har samma konstruktion som slagtändare m/ De handhas på samma sätt som en slagtändare m/ Övningsslagtändare m/42-48 har slagtändhatt och en övningssprängpatron med 0,2 g handgevärskrut. Övningsslagtändare m/42-48 B har slagtändhatt och en tom hylsa i vars botten det finns ett hål. Data Förrådsbenämning ÖVNSLAGTÄNDARE ÖVNSLAGTÄND 42 48B ÖVNSLAGTÄNDARE 42 48P ÖVNSLAGTÄNDARE 48 Antal/ask 5 st 10 st 10 st 20 st Handhavande 1. Pressa ihop slagfjädern i slagtändaren med hjälp av ett skarvrör och stick in en utlösare genom hålet under säkringssprinten. 2. Fäst slagtändaren med märla eller slagtändarfäste. 3. Skruva ihop slagtändaren med den nippelförsedda sprängpatronen

30 Stubintändmedel och mekaniska tändmedel Stubintändmedel och mekaniska tändmedel Allmänt Tillbehör till slagtändare Dragtråd till slagtändare finns i flera utföranden ofta packat i satser men även som självständiga artiklar. Exempel på utförande är gråbrungrön textiltråd i spolar och dragtråd av ca 0,6 mm, lackerad ståltråd. Dragtråd grön Material Mått (längd x bredd) Vikt 25 m metall 50x30 mm 70 g Dragtråd grön Material Mått (längd x bredd) Vikt 70 m metall 30x60 mm 180 g Dragtråd av textil och metall Dragtråd vit 70 m Data Dragtråd m/ m Material Mått (längd x bredd) Vikt metall 30 x 60 mm 180 g Material textiltråd Mått (längd x bredd) 100x40 mm Vikt 74 g Dragtråd m/ m Material textiltråd Mått (längd x bredd) 70x40 mm Vikt 54 g 56 57

31 Stubintändmedel och mekaniska tändmedel Stubintändmedel och mekaniska tändmedel Allmänt Stubintändsats 1 Stubintändsats 1 innehåller stubintändmedel samt vissa tillbehör för sprängningsarbeten. Utöver satsen krävs sprängmedel. Innehåll: Pentylstubin m/ m Sprängpatron med krutstubin Sprängkort 5 Tätningshylsa 50 Förgreningsbleck 2 50 Sprängpatron m/46 B 60 Tändstickor 1 paket Aptertång 3 2 Eltejp 10 m 5 rullar Data Vikt Dimensioner 20 kg ca 45x35x25 cm 58 59

32 Stubintändmedel och mekaniska tändmedel Stubintändmedel och mekaniska tändmedel Allmänt Stubintändsats 2 (2B) Stubintändsats 2 består av tre lådor stubintändmedel 2 och en rulle pentylstubin m/47. Satsen medger 6 dragtändningar och 21 tidtändningar eller, om krutstubinen delas, 63 tidtändningar. Stubintändsats 2 B består av tre lådor stubintändmedel 2 B och en rulle pentylstubin m/47. Satsen medger 6 dragtändningar och 30 tidtändningar eller, om krutstubinen delas, 90 tidtändningar. Innehåll stubintändmedel 2 (2 B): Slagtändare 42-48P 2 Eltejp 15 MM 1 Sprängpatron 46 krutstubintändare 7 (2 B 10 st) Tejp 19 MM 1 SFT-block 15 Aptertång 4 1 Utlösningslina 180 M 2 Sprängkort 1 Säkringssprint 3 Utlösare rak 3 Märla 3 Sprängpatron 46 D 15 (2 B 30 st) Skarvrör 4 Slagtändarfäste 2 Etikett innehållsförteckning 3 Fästrem f slagtänd 2 Spik 75 mm 10 Data Vikt Dimensioner 12 kg 53x26x25 cm Innehåll Pentylstubin m Stubintändmedel 2 eller 2 B
