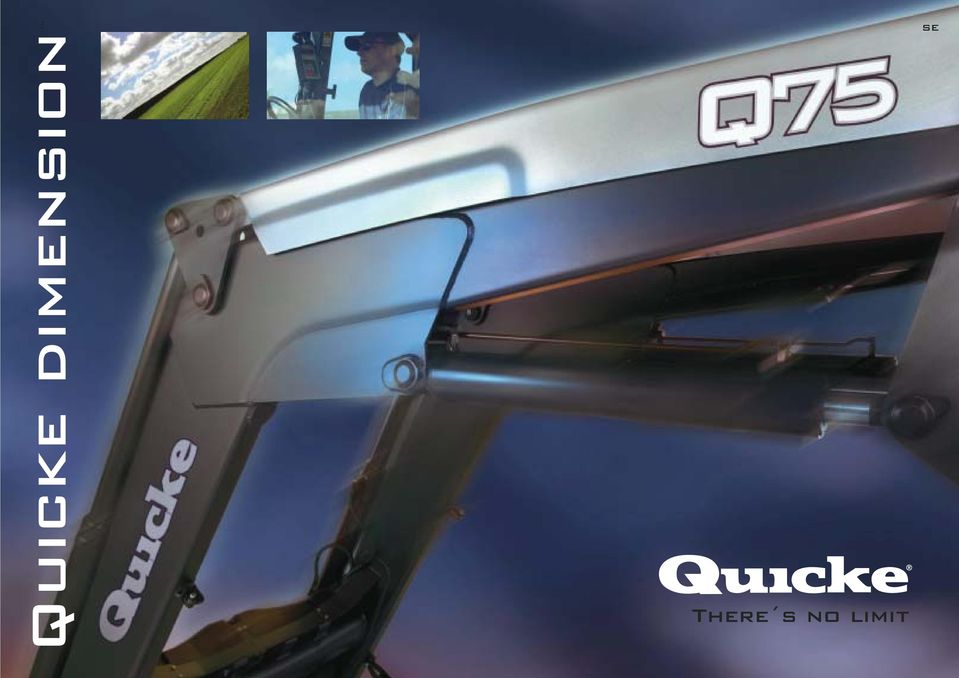

1 Quicke dimension There s no limit se

2 Quicke Dimension ARBETAR SOM INGEN ANNAN Hur lämnar man konkurrenterna långt bakom sig? Tillverka en lastarserie som är smartare. Ge användare innovativa tekniska lösningar. Tänk ett steg längre och utveckla lastare som ger mer kraft, större effektivitet och betydligt fler användarvänliga funktioner. Då har man skapat en lastarserie som är ensam i sitt slag, en serie som lyfter till en egen dimension. Välkommen till Quickes värld. Quicke Dimension

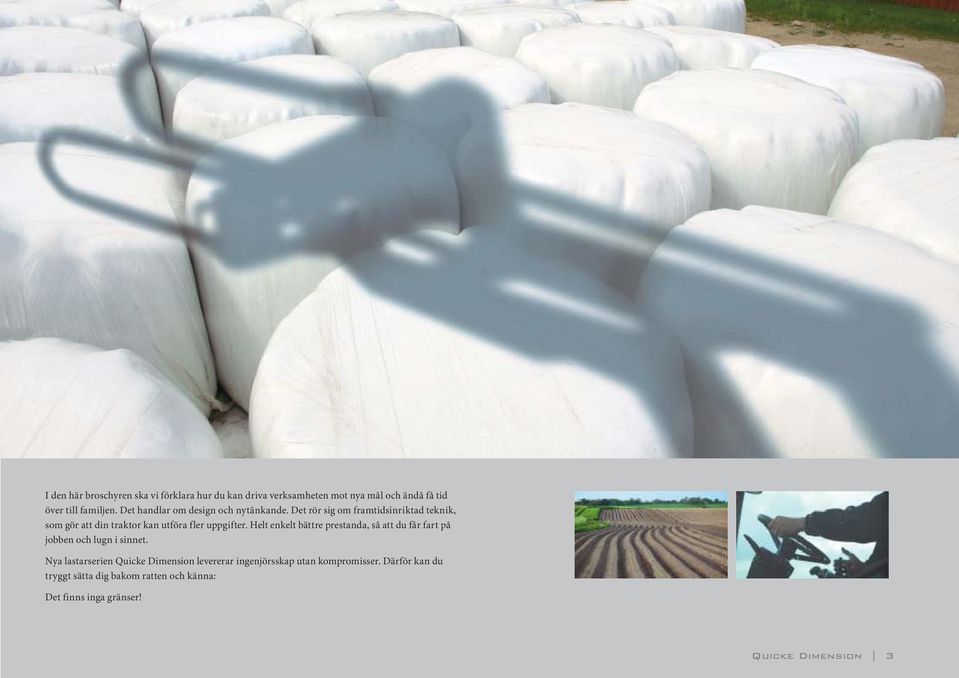

3 I den här broschyren ska vi förklara hur du kan driva verksamheten mot nya mål och ändå få tid över till familjen. Det handlar om design och nytänkande. Det rör sig om framtidsinriktad teknik, som gör att din traktor kan utföra fler uppgifter. Helt enkelt bättre prestanda, så att du får fart på jobben och lugn i sinnet. Nya lastarserien Quicke Dimension levererar ingenjörsskap utan kompromisser. Därför kan du tryggt sätta dig bakom ratten och känna: Det finns inga gränser! Quicke Dimension

4 Design Styrka Teknik FRAMTIDEN är levererad I en helt egen dimension Hur blir man världens största tillverkare av frontlastare? Genom att skapa en unik märkesanda, där man aldrig accepterar att göra som andra, någonsin. Att leda utvecklingen, det är att hela tiden leta efter förbättringar, i stort och smått. Det är att utsätta lastarna för upprepade hårda tester. Nya serien Quicke Dimension står för sitt namn och har tagit ett långt kliv från konkurrenterna genom att forma framtidens lösningar idag. Med unik lastardesign arbetar du snabbare och med den bästa sikten Q Vision Med armstyrka i mästarklass kan du tryggt ta dig an fler krävande uppgifter Med modernare lastarteknik arbetar du rationellt med hjälp av utsökta detaljlösningar och genomgående höga prestanda Så här ser den ut, lastaren som redan väntar på nästa generation traktorer. Quicke Dimension. Quicke Dimension

5 5 6 En praktisk verktygslåda döljer sig bakom tvärrörets skyddskåpa. Bekvämt för dig som inte vill ha alla verktyg i förarhytten. 00 % arbete, 0 % styrka. Liksom tidigare lastare från Quicke har serien Dimension troligen marknadens starkaste lastararm. Nu med ännu högre vrid- och böjstyvhet för att möta de allt större kraven i din verksamhet. Samtliga lastarmodeller har 70 mm breda profiler och samtliga är testade i såväl laboratorium som under extrema förhållanden runt om i världen. Den dubbla U-profilen har samtliga svetsfogar in mot traktorn, vilket ytterligare bidrar till den rena och runda armdesignen. Förstärkningsplåtar mellan tvärrör och armsida är en traditionell Quicke-detalj som garanterar ett långt och hållbart lastarliv. Ordentligt skyddade i och bakom det innovativa tvärröret finns hydraulslangar, nya centralventilen Q Compact Valve och nya SoftDrive. Ännu en dimension av modernt lastartänkande, inklusive öppningsbar skyddskåpa. Visionärt. Modern traktor, modern lastare så här ska ett slagkraftigt samarbete se ut. Ingenting som skymmer, ingenting som stör din koncentration på redskapet. Rör och slangar som förut löpte längs lastararmen är nu skyddade i armen. Smuts och föremål fastnar inte och du får minimerad risk för skador på hydrauliken. Även om du monterar extrautrustning på lastaren får du samma rena linjer. Q Vision den bästa sikten har fått ett namn. 5 Ett genombrott. Varför inte skapa ett formpressat böjt tvärrör, så att det blir ännu mer plats för frontlyft eller frontvikter? Lastaren ska ju öka traktorns användningsmöjligheter, inte begränsa dem? Quicke Dimensions nya tvärrör ger svar på tal. Som alltid på Quicke är tvärröret också placerat långt fram på lastaren. Det ger flera fördelar. Förutom mer plats för frontlyft får du bättre sikt mot redskapet. Dessutom kan även långa lastare monteras längre bak på traktorn. Därmed får du ökad stabilitet i enheten lastare/traktor samt bättre köregenskaper. 6 Moderna lastare tänker på allt, även traktorns design. Eftersom bästa sikt ska gälla i alla lägen har Quicke Dimension ett tvärrör som inte skymmer framlyktorna. Quicke Dimension 5

6 Lite klokare, mycket bättre. Försök hitta en smidigare till- och frånkoppling än Lock & Go. När du skiftar arbetsuppgifter för din traktor tjänar du åtskilliga sekunder, utan problem med heta avgasrör, verktyg och lösa delar. Utslaget på ett helt arbetsår blir det många fler avkopplande ögonblick. Tillkoppling: Anslut först hydrauliken. När skopspetsen trycks mot marken sänks lastaren ned i anfästningen. Därefter pressas låshjulet mot anfästningen med hjälp av lyftcylindrarna. Anfästningens utformning styr låshjulet på plats. Samtidigt vrids hjulet mot en klack på anfästningen, varpå en kort och stark låstapp på 0 mm diameter automatiskt skjuts in i låst läge. Från hytten syns nu en grön markering på insidan av armen. Frånkoppling: Dra ut låstappen och vrid låshjulet. Utlös stödbenens fjädrande låsfunktion, sätt ned benen och lyft lastaren av anfästningen. Lock & Go är nu redo för nästa tillkoppling. EFFEKTIVITETEN FUNGERAR i en helt egen dimension Hur ökar man traktorns potential och ger världens användare mer lugn och ro i sin verksamhet? Genom att se användarnas behov, spränga gränser och komma med nya idéer som leder till överlägsna lastare. En av Quicke Dimensions stora fördelar är effektiviteten. Med en effektiv lastare får du större pålitlighet, den har en bastant lagerlåda och förstärkta tappar. Därtill får du förnämliga servicemöjligheter för din traktor. En slagkraftig lastare är utrustad med lättanvända stödben och ett särklassigt låssystem som ger smidigare arbetsskiften. Och kan du arbeta länge och hårt utan minsta problem ja då har du ett anfästningssystem av högsta kvalitet. Vägvinnande, kort sagt. 6 Quicke Dimension

7 Pålitlig Snabb Stabil Funktionell design. Vill man ge användarna optimal kraftfördelning och maximala möjligheter att jobba utan problem måste man skapa en design som gör det möjligt. Den kompakta och profilpressade lagerlådan är smal kring låshjulet och det gör att låstappen kan göras kort och stark. Vid svängtappen har vi däremot skapat en bred och stabil stödjepunkt för tunga lastarjobb och effektiv parallellföring. En stark nyhet. Dagens bilar har betydligt fler hästkrafter än bilar för 0 år sedan. Skulle du nöja dig med 0 år gamla bromsar? Likadant är det med traktorer och lastare. Båda levererar betydligt större krafter. Därför kan vi inte nöja oss med gamla konstruktioner, det krävs anfästningssystem som håller 0 år framåt. Quicke Dimensions Delta-anfästning har väsentligt uppgraderade dimensioner och fler anliggningsytor. Överst en 60 mm bred U-skål. Framtill möter en 75 mm lång yta belastningarna från lastaren. Notera den klackformade designen som håller lastaren på plats i anfästningen. Till sist, en solid yta för en 0 mm låstapp. Det är bara att släppa loss din traktors resurser fullt ut. 5 Smidig traktorservice. Så här ska det se ut om man vill ha enkel daglig service på traktorn. Varken anfästning eller frontlastare är i vägen. Vertikala anfästningar och smäcker lagerlåda ger gott om utrymme för såväl däck som skärmar. Vertikal anfästning står även emot belastningar på ett optimalt sätt. 6 Enkel smörjning från utsidan. Som extra skyddsåtgärd finns öppningsbara kåpor över samtliga tappar. Du slipper smörjfett på kläderna vid service och vid rengöring fastnar inte fettet på huv eller rutor. 7 Quicke Dimension spar inte på något. Samtliga tappar är galvaniserade. I redskapsfästet, där påfrestningarna är särskilt stora, är tapparna 0 mm i diameter. Många har sneglat avundsjukt på Quickes unika tapplås. En fjädrande låsskiva samt en kompakt gummiring förhindrar axialspel, håller smörjfettet på plats och fixerar tappen på båda sidorna. Självklart hållbart. 8 Bergfasta stödben som alltid finns till hands, lätt och snabbt. Fatta tag i stödfoten och dra den uppåt så fälls stödbenen ut. Korrekt höjdinställning fixeras av den inbyggda stöttan. Inga verktyg behövs och det finns inga lösa delar. Stora ledade stödfötter. Quicke Dimension 7

8 ARBETSGLÄDJEN FRODAS i en helt egen dimension Hur tillverkar man en lastare som hjälper till att öka din inspiration på jobbet? Börja med att tillföra världsklassig kvalitet precision komfort Du upplever spirande inspiration när du betraktar lastarens banbrytande design. Och inspirationen ökar ännu mer när du märker att ditt arbete löper smidigt och i glädjande produktiv takt. Arbetsglädje det är att känna sig pigg och alert därför att man jobbar med en lastare som inte sliter på kropp eller traktor. Det är att känna tryggheten i exakt parallellföring, stora redskapsvinklar och en till bredden fylld skopa kvalitet och teknik i praktisk funktion. 8 Quicke Dimension

9 Kvalitet Precision Komfort 5 6 Visst föredrar du SoftDrive? När det gäller din bekvämlighet får det inte finnas några gränser. Du kan inte se den, men du märker den. Klokt placerad inne i tvärröret minskar nya SoftDrive påfrestningarna på såväl lastare och anfästning som traktor och förare. Men framför allt tappar du varken värdefull last eller koncentrationen på ditt arbete. Den nya placeringen ger bättre skydd och sikt. Nytt är också reglaget med tre manuella lägen, elektrisk av/på-funktion från förarhytten (tillval) samt progressiv dämpning. En trygg funktion. Nya SoftDrive har en inbyggd säkerhetsfunktion som innebär att den endast kan tillkopplas när lastaren står på marken. Det eliminerar oönskade armrörelser som kan ge klämskador. På det lättåtkomliga reglaget kan du välja mellan tre positioner Stängd, Öppen i båda lägena (dämpning upp och ned) eller Dämpning endast nedåt (så att du får full kraft i lastarens nedåtrörelse). Progressiv dämpning: De större lastarna i serien Quicke Dimension är utrustade med SoftDrive P progressiv dämpning (två ackumulatorer). Det innebär att SoftDrive arbetar med två olika tryck, vilket ger mjuk dämpning om du kör med lätt last och hårdare dämpning om du kör med tyngre last. Q Link exakt parallellföring: Även om mekanisk parallellföring är en vedertagen och pålitlig lösning är det ingenting som står i vägen för genomgripande nytänkande och innovativ design. Q Link är det nya namnet för effektiv parallellföring. Mer kraft och högre arbetshastighet. Pallgaffeln är alltid i rätt läge, från markläge till maxhöjd. Den kraftiga konstruktionen ger suverän hantering av t ex halm eller pallar. Och byter du till skopa får du samma exakta parallellföring, utan att behöva göra några regleringar på själva lastaren. 5 Ny, kompakt redskapsindikator. När du överraskats av den utomordentliga sikten från förarhytten, och insett vad det betyder för kvaliteten på ditt arbete, börjar det säkert klia i fingrarna. Då är det dags att syna den nya lägesindikatorn. Kompakt (så att den inte sticker upp och skadar eller skadas), lätt att montera och justera ( i tre lägen för olika redskap) samt exakt (så att du får precision i redskapets vinkel mot marken). 6 Fullt lass med stora redskapsvinklar. Har du stora redskapsvinklar på din lastare kan du arbeta med jämn och ökad styrka i samtliga arbetsmoment. Dessutom har Quicke Dimension en design som samverkar med redskapets utförande. Därigenom får du ut hela potentialen i de stora redskapsvinklarna en välfylld skopa samt fullständig och problemfri tömning. Quicke Dimension 9

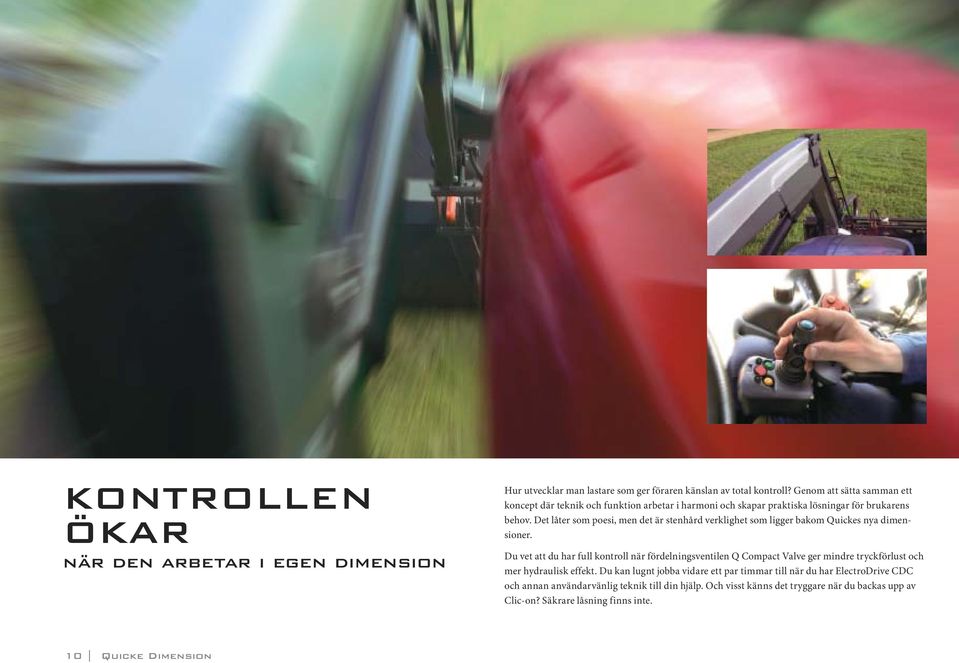

10 KONTROLLEN ÖKAR när den arbetar i egen dimension Hur utvecklar man lastare som ger föraren känslan av total kontroll? Genom att sätta samman ett koncept där teknik och funktion arbetar i harmoni och skapar praktiska lösningar för brukarens behov. Det låter som poesi, men det är stenhård verklighet som ligger bakom Quickes nya dimensioner. Du vet att du har full kontroll när fördelningsventilen Q Compact Valve ger mindre tryckförlust och mer hydraulisk effekt. Du kan lugnt jobba vidare ett par timmar till när du har ElectroDrive CDC och annan användarvänlig teknik till din hjälp. Och visst känns det tryggare när du backas upp av Clic-on? Säkrare låsning finns inte. 0 Quicke Dimension

11 Smart Användarvänlig Säker Quicke sätter en ny standard. Breda lastare, stora redskapsvinklar och ett nyutvecklat redskapsfäste som kan vridas runt nästan 80. Nu kan du se fram emot totalkontroll när du ska skifta redskap. Sitt som vanligt på förarplatsen, redskapskroken syns klart och tydligt utan att du behöver luta dig åt ena eller andra hållet. Nya Q Compact Valve sensationellt användarvänlig. Allt på ett ställe! Någon gång måste det självklara ske. Quicke Dimension samlar samtliga vitala funktioner och anslutningar i en centralt placerad fördelningsventil Q Compact Valve. Nu är det slut med onödiga rör- och slangförbindelser mellan olika funktionsventiler. Lastaren får bättre siktförhållanden och allt är dolt under skyddskåpan och skyddat bakom tvärröret, vilket minskar riskerna för skador. Quicke Q Compact Valve ger exakt kontroll, oljeströmmen fördelas jämnt till samtliga cylindrar och därmed får lastaren effektiv kraft till tunga arbetsuppgifter. Redskapscylindrarnas chockventiler är inbyggda. Om lastaren är utrustad med :e funktion eller SoftDrive är även de integrerade i Q Compact Valve. :e funktion samt omkopplaren till Q Lock, den hydrauliska redskapslåsningen (tillvalsutrustningar) kan enkelt anslutas. Ledade plug-in-kopplingar gör att de UV- och ozonbeständiga slangarna inte vrider sig, vilket förlänger deras livslängd. Automatisk redskapslåsning (Clic-on) med integrerad säkerhetsfunktion. Innanför redskapsfästet och bakom en skyddsplåt finns den automatiska redskapslåsningen. Lägg därtill en viktig integrerad trygghetsfaktor, så har du Clic-on om ett redskap inte är anslutet till din lastare är låshålen tillslutna, vilket hindrar låstapparna att glida in i låsläge. När du sätter på ett redskap och gör en fyllningsrörelse sker låsningen automatiskt. Således är det endast korrekt anslutna redskap som kan aktivera redskapslåsningen. En självklar lösning för din trygghet. Större känslighet med ErgoDrive eller ElectroDrive CDC. Oavsett om du väljer kabelstyrda ErgoDrive eller elstyrda CDC får du en utmärkt arbetsplats. Båda ger bästa möjliga placering tätt inpå förarsätet. (Läs mer om arbetskomfort på s 5.) Quicke Dimension

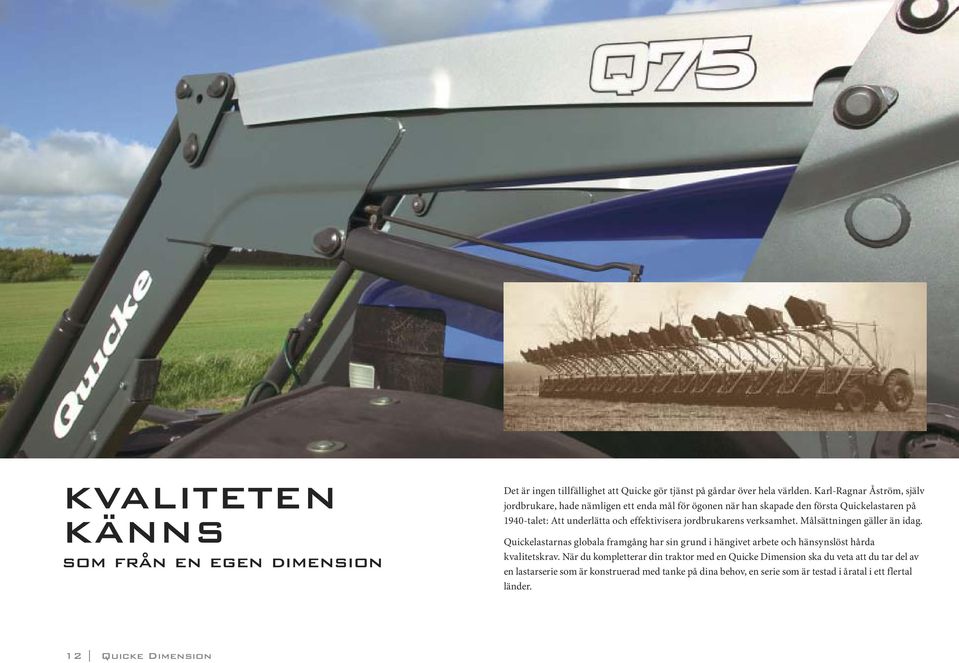

12 KVALITETEN KÄNNS som från en egen dimension Det är ingen tillfällighet att Quicke gör tjänst på gårdar över hela världen. Karl-Ragnar Åström, själv jordbrukare, hade nämligen ett enda mål för ögonen när han skapade den första Quickelastaren på 90-talet: Att underlätta och effektivisera jordbrukarens verksamhet. Målsättningen gäller än idag. Quickelastarnas globala framgång har sin grund i hängivet arbete och hänsynslöst hårda kvalitetskrav. När du kompletterar din traktor med en Quicke Dimension ska du veta att du tar del av en lastarserie som är konstruerad med tanke på dina behov, en serie som är testad i åratal i ett flertal länder. Quicke Dimension

13 Tradition Kundfokus Höga testkrav Dialogen skapar nyheterna. Varje ny Quickegeneration är frukten av kundfokus och en fortlöpande dialog med jordbrukare och andra användare. Det går alltid att hitta lastarlösningar som gör din traktorinvestering ännu bättre det finns inga gränser! Noggranna förstudier. Quicke är också världens största tillverkare av lastarredskap. I datoriserade konstruktionsprogram provar vi nya idéer för såväl redskap som lastare för att sila fram den bästa lösningen. Sedan är det utvecklingsverkstaden som tar vid för att göra verklighet av våra visioner. Härifrån går produkten vidare till oerhört hårda tester. En slagfärdig enhet. Oftast är den mest rationella formen också den snyggaste. Här ser du prov på hur Quicke Dimension följer de moderna traktorernas design. Lastare och traktor formar en enhet som binds samman av den unika Q Link. Genomtestade prototyper. Innan den fick sin slutgiltiga form har nya serien Quicke Dimension fått slita hund under extrema förhållanden i olika länder. Testresultaten har noga granskats och följts upp av rigorösa stress- och uthållighetsprov. Både i laboratorium och i praktisk användning. 5 Pulverlackering. Quickes framgångar återinvesteras i moderna produktionsanläggningar. Nya måleriet lackerar lastararmarna före montering så att finishen blir perfekt. En viktig nyhet är den hållbara och slagtåliga pulverlacken, som ger extra bra rostskydd. I tillverkningen används robotteknik, snäva och noggranna toleranser samt genomgående hög materialkvalitet. Det gör att du får en förstklassig produkt med mycket lång livslängd. 6 Hårda kontroller. Våra medarbetare har starkt kvalitetsfokus, vilket innebär att komponenter testas och kontrolleras separat under hela produktionsförloppet innan de når fram till slutmontering på lastaren. 7 Världsklass. Vi strävar efter ett gott samarbete med samtliga traktortillverkare. Bara på det viset kan vi fortsätta att leverera lastare och anfästningar som fungerar perfekt tillsammans med traktorn. Visst krävs det många timmars utvecklingsarbete, men så får du också anfästningssystem, köregenskaper, hydraulutnyttjande och servicemöjligheter i världsklass. Quicke passar på fler än 000 traktormodeller och exporteras till världens alla hörn. Quicke Dimension

14 UTRUSTNING SOM GER LYFT i en helt egen dimension PATENT PATENTSÖKT PATENTSÖKT PATENTSÖKT Om vi ska sammanfatta alla fördelar med nya Quicke Dimension räcker inte utrymmet på den här sidan. Vi nöjer oss med några av de viktigaste punkterna: > Nytt och kraftigare anfästningssystem > Lock & Go, semiautomatisk lastarlåsning > Ny och stark armkonstruktion > Snygg och smart lastardesign > Q Link parallellföring > Dold och skyddad slangdragning i armen > Formpressat tvärrör > Q Vision, utsökt sikt från hytten > Quicke Q Compact Valve, exklusiv centralventil > SoftDrive, lastdämpare med flera funktioner > Förbättrad lägesindikator > Nytt redskapsfäste som förenklar redskapslåsningen > Clic-on, automatisk och säker redskapslåsning PATENTSÖKT PATENTSÖKT. Till denna meny av ledande lastarteknik finns även tillvalsutrustning, som ger dig ännu större möjligheter att förverkliga dina visioner om en effektiv verksamhet. Fler finesser, så att du kan koppla av på förarsätet Quicke Dimension

15 ElectroDrive CDC: Flytta en storsäck med fingertoppskänsla. Detta är det senaste inom styrteknologi för lastare. Med en elektriskt ansluten joy-stick styr och aktiverar du inte bara lastarens rörelser, utan även extrautrustningar som :e och :e funktion, hydraulisk redskapslåsning samt till- och frånkoppling av SoftDrive. Du kan också programmera CDC och förmå redskap och lastare att arbeta efter dina önskemål, t ex kan redskap med hydraulisk motor ställas in så att de får samma rörelsemönster i båda riktningarna. Och inte blir du trött i kroppen till många traktorer går det att montera ett särskilt ställbart armstöd och det gör att du oftare kan byta arbetsställning. Därtill finns ett handlovsstöd som ytterligare minskar risken för trötthet i handled, arm och axel. Styrningen är proportionell och slow-funktion finns för extra precision. Ventilen är mycket kompakt med alla servoledningar inbyggda. Risken för oljeläckage eller fuktskador är minimal. Trycklös anslutning av :e och :e hydraulfunktion. All redskapstillkoppling kan du göra från en och samma sida, den vänstra. Slangarna är dragna fram till redskapsfästets baksida. Nytt är att centralventilen Q Compact Valve har en förbättrad tryckavlastningsfunktion, som underlättar anslutning av snabbkopplingarna. Som nämnts tidigare är :e funktion integrerad i Q Compact Valve. Även :e funktion kan smidigt anslutas på sidan av Q Compact Valve. Förlängd räckvidd. Efter individuella önskemål kan Quicke Dimension levereras med långa lagerlådor som ger extra räckvidd in över t ex vagnsidor. I övrigt är lyfthöjd, lyftkraft och andra specifikationer oförändrade. Du märker skillnaden efter en lång arbetsdag. Till din SoftDrive kan du välja elektrisk till- och frånkoppling från förarhytten. Därmed kan du se fram emot oskadade plastbalar, eftersom du kan ha full dämpning vid transport och ingen dämpning vid balhantering. Men det är inte bara din last som skonas om du har SoftDrive monterad på din lastare. Även redskap, lastare och traktor slits mindre. Vid körning får du enklare manövrering av såväl lastare som traktor. SoftDrive fungerar som motvikt när du skiftar arbetsuppgifter för traktorn, t ex harvning och plöjning. Efter en dags hård körning förstår du varför SoftDrive är en mycket vettig investering för din arbetskomfort. 5 & 6 Combifästen och Q Lock, hydraulisk redskapslåsning. Quicke har länge kunnat erbjuda alternativa redskapsfästen som passar till fler kroktyper (Euro, SMS, Lilla BM). Det ökar dina valmöjligheter, eftersom du kan använda såväl nya som äldre redskap. På bild finns Combi Euro/SMS, som är anpassat till redskap med Euro-krokar och till redskap med SMS-krokar. Med Quicke Dimension får lastarvärlden se nytänkande. Hydrauliska redskapslåsningen Q Lock är inget undantag. Den är ansluten tillsammans med :e funktion. Med en av/på-funktion som är inbyggd i Q Compact Valve kan du från förarplats välja att byta redskap eller nyttja :e funktionen till redskapshydraulik. Enkelt och bekvämt, eller hur? 7 Hydro Quick. Med ett enkelt handgrepp genomförs alla hydrauliska anslutningar till lastaren. Ett bekvämt hjälpmedel som eliminerar problem med felkopplingar, tryck i slangarna eller oljeläckage. 8 Selecto Fix fungerar enligt samma princip som Hydro Quick. Lika snabbt ansluter du redskapshydrauliken. De flata kopplingsblocken är lätta att rengöra, vilket minskar risken för att smutsen letar sig in i traktorns hydrauliksystem. 9 Live :e funktion är en variant av tredje hydraulfunktion. Marknadsförs endast i Nordamerika. Quicke Dimension 5

16 Q5 Q5 Q m.5 m.50 m 5 50 ARBETSVINKLAR* min. brytvinkel 55 min. tippvinkel 6 ARBETSVINKLAR* 5 min. brytvinkel 58 min. tippvinkel 7 ARBETSVINKLAR* min. brytvinkel 59 min. tippvinkel LYFTHÖJD,0 meter i armcentrum,95 meter under plant redskap* LYFTHÖJD,50 meter i armcentrum,5 meter under plant redskap* LYFTHÖJD,75 meter i armcentrum,50 meter under plant redskap* LYFTTID sekunder till max. lyfthöjd vid 60 l/min LYFTTID,5 sekunder till max. lyfthöjd vid 60 l/min LYFTTID,5 sekunder till max. lyfthöjd vid 60 l/min M M M 800 mm kg kg kg Lyftkraft i armcentrum Lyftkraft 800 mm från armcentrum Brytkraft 800 mm från armcentrum LYFTKRAFT vid 8,5 mpa : 750 kg i armcentrum, markplan 50 kg i armcentrum, max.lyfthöjd : 50 kg 80 cm från armcentrum, markplan 50 kg 80 cm från armcentrum,,5 m lyfthöjd 50 kg 80 cm från armcentrum, max. lyfthöjd : Brytkraft 80 cm från armcentrum LYFTKRAFT vid 8,5 mpa : 800 kg i armcentrum, markplan 500 kg i armcentrum, max.lyfthöjd : 500 kg 80 cm från armcentrum, markplan 00 kg 80 cm från armcentrum,,5 m lyfthöjd 00 kg 80 cm från armcentrum, max. lyfthöjd : Brytkraft 80 cm från armcentrum LYFTKRAFT vid 8,5 mpa : 00 kg i armcentrum, markplan 900 kg i armcentrum, max.lyfthöjd : 900 kg 80 cm från armcentrum, markplan 750 kg 80 cm från armcentrum,,5 m lyfthöjd 550 kg 80 cm från armcentrum, max. lyfthöjd : Brytkraft 80 cm från armcentrum Parallellförda lastare Mer lyftkraft, större tidsvinst TRAKTORSTORLEK c:a HK. 7-5 KW och/eller Rek. traktorvikt: max 000 kg Förutom motorstyrka påverkar traktorns vikt och storlek ditt lastarval. lastarens vikt: 505 kg TRAKTORSTORLEK c:a HK KW och/eller Rek. traktorvikt: max 000 kg Förutom motorstyrka påverkar traktorns vikt och storlek ditt lastarval. lastarens vikt: 5 kg TRAKTORSTORLEK c:a HK KW och/eller Rek. traktorvikt: max 500 kg Förutom motorstyrka påverkar traktorns vikt och storlek ditt lastarval. lastarens vikt: 585 kg * Varierar beroende på redskap. 6 Quicke Dimension

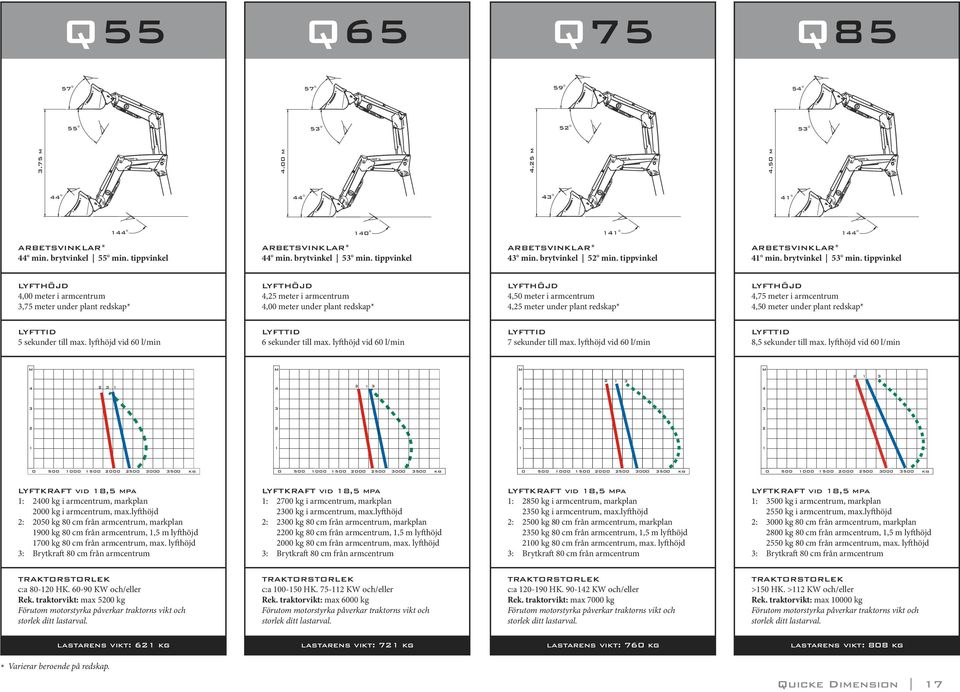

17 Q55 Q65 Q75 Q m.00 m.5 m.50 m 0 ARBETSVINKLAR* min. brytvinkel 55 min. tippvinkel ARBETSVINKLAR* min. brytvinkel 5 min. tippvinkel ARBETSVINKLAR* min. brytvinkel 5 min. tippvinkel ARBETSVINKLAR* min. brytvinkel 5 min. tippvinkel LYFTHÖJD,00 meter i armcentrum,75 meter under plant redskap* LYFTHÖJD,5 meter i armcentrum,00 meter under plant redskap* LYFTHÖJD,50 meter i armcentrum,5 meter under plant redskap* LYFTHÖJD,75 meter i armcentrum,50 meter under plant redskap* LYFTTID 5 sekunder till max. lyfthöjd vid 60 l/min LYFTTID 6 sekunder till max. lyfthöjd vid 60 l/min LYFTTID 7 sekunder till max. lyfthöjd vid 60 l/min LYFTTID 8,5 sekunder till max. lyfthöjd vid 60 l/min M M M M kg kg kg kg LYFTKRAFT vid 8,5 mpa : 00 kg i armcentrum, markplan 000 kg i armcentrum, max.lyfthöjd : 050 kg 80 cm från armcentrum, markplan 900 kg 80 cm från armcentrum,,5 m lyfthöjd 700 kg 80 cm från armcentrum, max. lyfthöjd : Brytkraft 80 cm från armcentrum LYFTKRAFT vid 8,5 mpa : 700 kg i armcentrum, markplan 00 kg i armcentrum, max.lyfthöjd : 00 kg 80 cm från armcentrum, markplan 00 kg 80 cm från armcentrum,,5 m lyfthöjd 000 kg 80 cm från armcentrum, max. lyfthöjd : Brytkraft 80 cm från armcentrum LYFTKRAFT vid 8,5 mpa : 850 kg i armcentrum, markplan 50 kg i armcentrum, max.lyfthöjd : 500 kg 80 cm från armcentrum, markplan 50 kg 80 cm från armcentrum,,5 m lyfthöjd 00 kg 80 cm från armcentrum, max. lyfthöjd : Brytkraft 80 cm från armcentrum LYFTKRAFT vid 8,5 mpa : 500 kg i armcentrum, markplan 550 kg i armcentrum, max.lyfthöjd : 000 kg 80 cm från armcentrum, markplan 800 kg 80 cm från armcentrum,,5 m lyfthöjd 550 kg 80 cm från armcentrum, max. lyfthöjd : Brytkraft 80 cm från armcentrum TRAKTORSTORLEK c:a 80-0 HK KW och/eller Rek. traktorvikt: max 500 kg Förutom motorstyrka påverkar traktorns vikt och storlek ditt lastarval. TRAKTORSTORLEK c:a HK. 75- KW och/eller Rek. traktorvikt: max 6000 kg Förutom motorstyrka påverkar traktorns vikt och storlek ditt lastarval. TRAKTORSTORLEK c:a 0-90 HK. 90- KW och/eller Rek. traktorvikt: max 7000 kg Förutom motorstyrka påverkar traktorns vikt och storlek ditt lastarval. TRAKTORSTORLEK >50 HK. > KW och/eller Rek. traktorvikt: max 0000 kg Förutom motorstyrka påverkar traktorns vikt och storlek ditt lastarval. lastarens vikt: 6 kg lastarens vikt: 7 kg lastarens vikt: 760 kg lastarens vikt: 808 kg * Varierar beroende på redskap. Quicke Dimension 7

18 Q m 50 ARBETSVINKLAR* min. brytvinkel 55 min. tippvinkel LYFTHÖJD,0 meter i armcentrum,95 meter under plant redskap* LYFTTID sekunder till max. lyfthöjd vid 60 l/min M 800 mm kg Lyftkraft i armcentrum Lyftkraft 800 mm från armcentrum Brytkraft 800 mm från armcentrum Icke parallellförda lastare 8 Quicke Dimension LYFTKRAFT vid 8,5 mpa : 900 kg i armcentrum, markplan 500 kg i armcentrum, max.lyfthöjd : 00 kg 80 cm från armcentrum, markplan 00 kg 80 cm från armcentrum,,5 m lyfthöjd 950 kg 80 cm från armcentrum, max. lyfthöjd : Brytkraft 80 cm från armcentrum TRAKTORSTORLEK c:a HK. 7-5 KW och/eller Rek. traktorvikt: max 000 kg Förutom motorstyrka påverkar traktorns vikt och storlek ditt lastarval. lastarens vikt: 6 kg * Varierar beroende på redskap.

19 Q0 Q0 Q50 Q m.50 m.75 m.00 m ARBETSVINKLAR* 5 min. brytvinkel 58 min. tippvinkel ARBETSVINKLAR* min. brytvinkel 59 min. tippvinkel ARBETSVINKLAR* min. brytvinkel 55 min. tippvinkel ARBETSVINKLAR* min. brytvinkel 5 min. tippvinkel LYFTHÖJD,50 meter i armcentrum,5 meter under plant redskap* LYFTHÖJD,75 meter i armcentrum,50 meter under plant redskap* LYFTHÖJD,00 meter i armcentrum,75 meter under plant redskap* LYFTHÖJD,5 meter i armcentrum,00 meter under plant redskap* LYFTTID sekunder till max. lyfthöjd vid 60 l/min LYFTTID 5 sekunder till max. lyfthöjd vid 60 l/min LYFTTID 6 sekunder till max. lyfthöjd vid 60 l/min LYFTTID 7 sekunder till max. lyfthöjd vid 60 l/min M M M M kg kg kg kg LYFTKRAFT vid 8,5 mpa : 00 kg i armcentrum, markplan 750 kg i armcentrum, max.lyfthöjd : 00 kg 80 cm från armcentrum, markplan 00 kg 80 cm från armcentrum,,5 m lyfthöjd 50 kg 80 cm från armcentrum, max. lyfthöjd : Brytkraft 80 cm från armcentrum LYFTKRAFT vid 8,5 mpa : 700 kg i armcentrum, markplan 00 kg i armcentrum, max.lyfthöjd : 750 kg 80 cm från armcentrum, markplan 650 kg 80 cm från armcentrum,,5 m lyfthöjd 50 kg 80 cm från armcentrum, max. lyfthöjd : Brytkraft 80 cm från armcentrum LYFTKRAFT vid 8,5 mpa : 800 kg i armcentrum, markplan 00 kg i armcentrum, max.lyfthöjd : 900 kg 80 cm från armcentrum, markplan 800 kg 80 cm från armcentrum,,5 m lyfthöjd 600 kg 80 cm från armcentrum, max. lyfthöjd : Brytkraft 80 cm från armcentrum LYFTKRAFT vid 8,5 mpa : 00 kg i armcentrum, markplan 600 kg i armcentrum, max.lyfthöjd : 50 kg 80 cm från armcentrum, markplan 050 kg 80 cm från armcentrum,,5 m lyfthöjd 850 kg 80 cm från armcentrum, max. lyfthöjd : Brytkraft 80 cm från armcentrum TRAKTORSTORLEK c:a HK KW och/eller Rek. traktorvikt: max 000 kg Förutom motorstyrka påverkar traktorns vikt och storlek ditt lastarval. TRAKTORSTORLEK c:a HK KW och/eller Rek. traktorvikt: max 500 kg Förutom motorstyrka påverkar traktorns vikt och storlek ditt lastarval. TRAKTORSTORLEK c:a 80-0 HK KW och/eller Rek. traktorvikt: max 500 kg Förutom motorstyrka påverkar traktorns vikt och storlek ditt lastarval. TRAKTORSTORLEK c:a HK. 75- KW och/eller Rek. traktorvikt: max 6000 kg Förutom motorstyrka påverkar traktorns vikt och storlek ditt lastarval. lastarens vikt: 50 kg lastarens vikt: 55 kg lastarens vikt: 55 kg lastarens vikt: 68 kg * Varierar beroende på redskap. Quicke Dimension 9

20 Kraven på en traktor är enorma. Den ska klara skilda förutsättningar i lantbruk, skogsbruk, kommuner m fl, den ska vara redo att arbeta i vått och torrt i stort sett dygnet runt. Under extrema förhållanden ska den fungera som ett urverk. Det är klart att din traktor behöver en lika funktionell lastare. Och självklart ska lastaren betjänas av lika effektiva redskap. Det är ju själva samarbetet mellan dessa enheter som utför många av de tunga uppgifterna under din arbetsdag. I Quickes redskapsbroschyr hittar du alla typer av redskap som gör din traktor mer allsidig. Redskap som gör tjänst världen över, kvalitetsprodukter som verkställer dina önskemål. Quicke redskap There s no limit 0 Quicke Dimension

21 Quicke Dimension

22 Din trygghet främst En lastares livslängd och effektivitet ökar om den har tillgång till god service. Väljer du en Quickelastare står en stark världsorganisation bakom dig. De senaste åren har vi satsat ännu mer på att bygga upp ett heltäckande servicenät. För att du ska få bästa möjliga uppbackning arbetar hela organisationen mot ett och samma mål: hundra procent nöjda kunder. Absolut kundfokus. För att stödja dig som kund har vi byggt upp rutiner som gör att alla avdelningar i vår organisation är koncentrerade på dina behov. Tätt reservdelsnät. Reservdelar finns tillgängliga hos våra dotterbolag samt hos större Quicke-representanter världen över. Snabb hjälp på webben. Via webben har du tillgång till reservdelsinformation, instruktioner och annan väsentlig information. Global teknisk support. Som Quicke-kund har du alltid tillgång till snabb teknisk support. Över hela världen kan våra representanter ge kunnig och adekvat service. Ständig uppföljning. Dina synpunkter och förslag till förbättringar fångas upp och bearbetas centralt. Denna uppföljning fungerar som ett värdefullt underlag när vi utvecklar nya lastare, redskap och anfästningar. Nya Quicke Dimension är frukten av ett nära samarbete med användare över hela världen! Närhet. Vårt världsledande distributionsnät garanterar närhet till dig, oavsett var du finns. Quicke Dimension

23 Quicke Dimension

24 The Quicke dimension Best nr 6 ps.pondus: photo: jostein skeidsvoll. repro: umerepro Bild & Media Ålö AB, SE 90 7 Umeå, Sweden Tel: +6 (0) Fax: +6 (0) Frontlastarna i broschyren är extrautrustade. Vissa produkter kan vara tillvalsutrustning. Alla produkter är inte tillgängliga på samtliga marknader. Arbete med frontlastare och tillhörande redskap är inte utan riskmoment. Svåra skador på människor och material kan inträffa vid fel utfört arbete. Visa hänsyn mot din omgivning, använd sunt förnuft samt följ lokala lagar och föreskrifter. Läs alltid medföljande instruktionsbok omsorgsfullt. Använd endast originalreservdelar och tillbehör. Ålös produktprogram är under ständig utveckling. Vi förbehåller oss rätten att, när som helst, ändra specifikationer, priser och utförande utan förpliktelser för oss., Varumärken för Ålö AB.
