1 mounting step-through

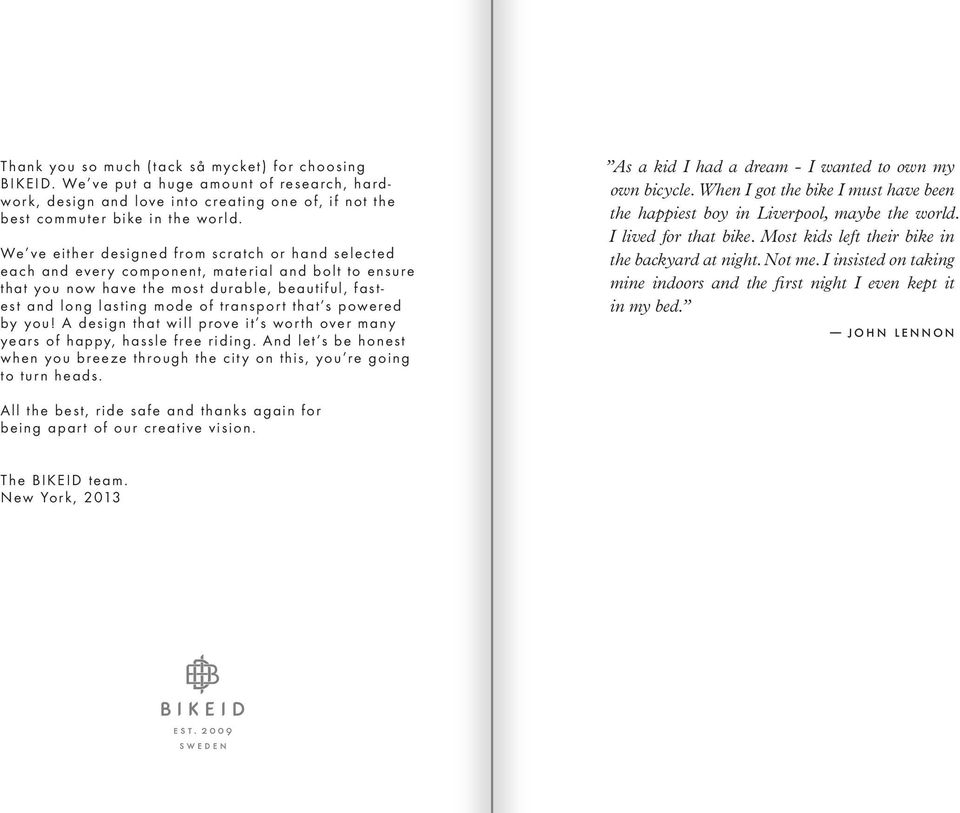

2 Thank you so much (tack så mycket) for choosing BIKEID. We ve put a huge amount of research, hardwork, design and love into creating one of, if not the best commuter bike in the world. We ve either designed from scratch or hand selected each and every component, material and bolt to ensure that you now have the most durable, beautiful, fastest and long lasting mode of transport that s powered by you! A design that will prove it s worth over many years of happy, hassle free riding. And let s be honest when you breeze through the city on this, you re going to turn heads. As a kid I had a dream - I wanted to own my own bicycle. When I got the bike I must have been the happiest boy in Liverpool, maybe the world. I lived for that bike. Most kids left their bike in the backyard at night. Not me. I insisted on taking mine indoors and the first night I even kept it in my bed. john lennon All the best, ride safe and thanks again for being apart of our creative vision. The BIKEID team. New York, 2013

that s powered by you! A design that will prove it s worth over many years of happy, hassle free riding. And let s be honest when you breeze through the city on this, you re going to turn heads.

3 mounting monteringsverktyg Insexnyckel 4, 5, 6mm (medföljer) Insexnyckel 3mm (medföljer) Fast nyckel 8mm Fast nyckel 10mm Fast nyckel 15mm (i stället för fasta nycklar kan du använda en skiftnyckel) tools Allen keys 4, 5, 6mm (included) Allen key 3mm (included) Spanner 8mm Spanner 10mm Spanner 15mm (Instead of spanners, you can use an adjustable spanner) step-through

använda en skiftnyckel) tools Allen keys 4, 5, 6mm (included) Allen key 3mm (included)

4 . i1i.. i2i. Sätt ner styrstammen i ramen och justera till önskad höjd, men aldrig högre än den maxhöjd som finns angiven på styrstammen. Put the stem in the frame and adjust to the desired height, but never higher than the maximum height indicated on the stem. Fixera styrstammen genom att dra åt skruven på ovansidan med en 6mm insexnyckel. Fasten the stem by tightening the screw on the top with a 6mm allen key.

5 . i3i.. i4i. Börja med att skruva av framhjulets båda hjulmuttrar och ställ hjulet på plats i framgaffeln (brickorna ska ligga utanför framgaffeln). Fäst den främre stänkskärmen såsom bilden visar. Var noga med att frambromsen och stänkskärmen är centrerade ovanför hjulet när du drar åt muttern. Se även punkt 6. Start by unscrewing the front wheel s two wheel nuts and set the wheel in place in the front forks (the washers must be on the outside of the forks). Attach the front fender as illustrated. Make sure that the front brake and fender is centered above the wheel before you tighten the nut. See also step 6. Montera korgens delar såsom bilden visar. Trä de undre stagen på hjulaxlarna (utanför brickorna) och sätt hjulmuttrarna på plats. Innan du går vidare till nästa steg kontrollera nu att delarna är monterade i rätt ordning: hjul framgaffel bricka stag hjulmutter. Assemble the basket as illustrated. Thread the lower struts on the wheel axle (outside washers) and put the wheel nuts in place. Before proceeding to the next step now check that the parts are assembled in the correct order: wheel - front fork - washer - strut - wheel nut.

Start by unscrewing the front wheel s two wheel nuts and set the wheel in place in the front forks (the washers must be on the outside of the forks). Attach the front fender as illustrated.

6 . i5i.. i6i. Dra åt hjulmuttrarna medsols gäller båda sidor med en 15mm fast nyckel. Fäst stänkskärmens stag i framgaffeln såsom bilden visar med de medföljande skruvarna. Dra åt skruvarna medsols gäller båda sidor med en 4mm insexnyckel. Tighten the wheel nuts clockwise - for both sides - with a 15mm spanner. Attach the fender s stays in the front fork as illustrated using the screws included. Tighten the screws clockwise - for both sides - with a 4mm allen key. Stäng bromsen genom att trycka bromslåset nedåt och inåt. Justera därefter (använd båda händerna) bromsen och stänkskärmen så att de är centrerade över hjulet. OBS! Vid behov kan du, för att ge mer plats åt stänkskärmen, lossa på bromsens vajerfäste med en 5mm insexnyckel samtidigt som du trycker bromsklossarna lite närmare fälgen. Fixera den nya positionen genom att dra åt vajerfästet igen. Close the brake by pressing the brake lock downward and inward. Adjust the brake and fender accordingly (using both hands) so that they are centered over the wheel. NOTE! If necessary, in order to provide more space for the fender, loosen the brake cable bracket using a 5mm allen key. Then press the brake pads a bit closer to the rim and fasten in the new position by tightening the brake cable bracket.

Attach the fender s stays in the front fork as illustrated using the screws included. Tighten the screws clockwise - for both sides - with a 4mm allen key.

7 . i7i.. i8i. Behöver du ta av framhjulet ska du först öppna bromsen genom att trycka ner bromslåspiggen samtidigt som du drar bromslåset utåt och uppåt If you need to take the front wheel off, you should first open the brake by simultaneously pressing down on the lock point and pulling the brake lock outward and upward. Fäst pedalerna i vevarmen. Pedalerna är märkta med R (höger) eller L (vänster). Den högra pedalen skruvas åt medsols, och den vänstra motsols, med hjälp av en 15mm fast nyckel. Assemble the pedals on the crank. The pedals are marked with R (right) or L (left). The right pedal is tightened clockwise, and the left counterclockwise, using a 15mm wrench.

wheel off, you should first open the brake by simultaneously pressing down on the lock point and pulling the brake lock outward and upward. Fäst pedalerna i vevarmen.

8 . i9.. i10i. Sätt ner sadelstolpen i ramen och justera till önskad höjd. Fixera sadelstolpen genom att dra åt den högra skruven (sett bakifrån) medsols med en 5mm insexnyckel. Skruven på motsatt sida har ett spår som låser skruven i ramen. Put the seat post in the frame and adjust to the desired height. Fix the seatpost by tightening the right screw (rear view) clockwise with a 5mm allen key. The screw on the opposite side has a groove that locks the screw onto the frame. Montera sadeln på sadelstolpen genom att först lossa skruven på undersidan så pass mycket att du kan vrida den övre plattan 45. Trä på sadeln framifrån och bakåt och vrid den övre plattan på plats. När sadeln är i position skruva åt skruven så att sadelns räls trycks in i spåren mellan plattorna. Fit the saddle to the seat post, first loosen the screw on the bottom enabling you to turn the top plate 45. Assemble the saddle front to back and turn the top plate in place. When the seat is in position tighten the screw so the saddle rails are pressed into the grooves between the plates.

Fix the seatpost by tightening the right screw (rear view) clockwise with a 5mm allen key. The screw on the opposite side has a groove that locks the screw onto the frame.

9 notes notes

10 To find out more about our design story please visit our site or facebook page. If you have any questions, please don t hesitate to get in touch, happy riding! BIKEID U.S 175 Varick St, New York, NY 10014, USA
