Transkript

1

2 Tack för ditt val av denna Pioneer-produkt. Läs noggrant igenom denna bruksanvisning, så att du lär dig att använda apparaten på rätt sätt. Förvara därefter bruksanvisningen på lämplig plats. VIKTIGT Denna blixtsymbol med pilspets i en liksidig triangel står som en varning till användaren om att det finns oisolerad spänning innanför produktens hölje. Denna spänning är tillräckligt stark för att kunna ge elektriska stötar som är farliga för människan. CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN VARNING: FÖR ATT FÖRHINDRA ELEKTRISKA STÖTAR FÅR HÖLJET (ELLER BAKSTYCKET) INTE TAS BORT. INNANFÖR HÖLJET FINNS INGA DELAR SOM ANVÄNDAREN SJÄLV KAN REPARERA. ÖVERLÅT SERVICE TILL KVALIFICERAD SERVICEPERSONAL. Utropstecknet i en liksidig triangel är till för att uppmärksamma användaren på viktiga användar- och underhållsanvisningar (service) i de dokument som medföljer apparaten. D _A1_Sv 2 Sv VIKTIGT Detta är en laserprodukt av klass 1 enligt säkerhetsstandard IEC :2007 för laserprodukter. Laserprodukt Klass 1 D a_A1_Sv VARNING Denna apparat är inte vattentät. För att undvika risk för brand eller elektriska stötar bör du inte ställa några behållare med vätska nära apparaten (såsom vaser eller vattenkannor), eller utsätta den för regn eller fukt. D _A1_Sv VARNING Läs följande avsnitt noga innan du sätter i stickkontakten första gången. Spänningen varierar beroende på land eller region. Försäkra dig om att spänningen i det område där apparaten kommer att användas motsvarar den spänning (t. ex. 230 V eller 120 V) som anges på bakpanelen. D *_A1_Sv VIKTIGT OM VENTILATION Se till att det finns gott om ventilationsutrymme runt apparaten när denna installerats för att förbättra värmeavledningen (minst 10 cm på ovansidan, 10 cm på baksidan och 10 cm på varje sida). VARNING Höljet är försett med ventilationshål och öppningar för att garantera pålitlig drift och skydda produkten mot överhettning. För att minska risk för brand får öppningarna aldrig blockeras eller täckas över (exempelvis med tidningar, dukar, gardiner), och apparaten bör aldrig användas ovanpå en tjock matta eller en säng. D b*_A1_Sv Användarmiljö Temperatur och fuktighet i användarmiljön: +5 C till +35 C; mindre än 85 % luftfuktighet (kylventilationen får inte vara blockerad). Installera inte apparaten i ett dåligt ventilerat utrymme, eller på platser som utsätts för hög fuktighet eller direkt solljus (eller starkt artificiellt ljus). D c*_A1_Sv Om stickkontakten på kabeln till denna apparat inte passar i det eluttag du vill använda, måste kontakten tas bort och en ny som passar monteras på. Stickkontakten på strömkabeln till denna apparat får endast bytas och monteras av behörig servicepersonal. Om den borttagna kontakten ansluts till ett eluttag finns risk för farliga elektriska stötar. Se till att den tas om hand på lämpligt sätt när den har tagits bort. Dra ur stickkontakten ur eluttaget om apparaten ska stå oanvänd under en längre tid (till exempel under semesterresa). D a_A1_Sv VIKTIGT STANDBY/ON-brytaren stänger inte av strömmen från eluttaget helt. Eftersom strömkabeln fungerar som huvudströmbrytare för apparaten måste du dra ur den ur eluttaget för att stänga av all ström. Försäkra dig därför om att enheten har installerats så att strömkabeln lätt kan dras ut ur eluttaget om en olycka skulle inträffa. För att undvika risk för brand bör strömkabeln också dras ur när apparaten inte ska användas under en längre tid (till exempel under semestern). D a*_A1_Sv Denna produkt är avsedd för privat bruk i hemmet. För eventuell reparation av fel som beror på användning för annat än hemmabruk (till exempel långvarig användning inom näringsverksamhet i en restaurang eller i en bil eller på ett fartyg) kommer betalning att utkrävas även under garantiperioden. K041_A1_Sv

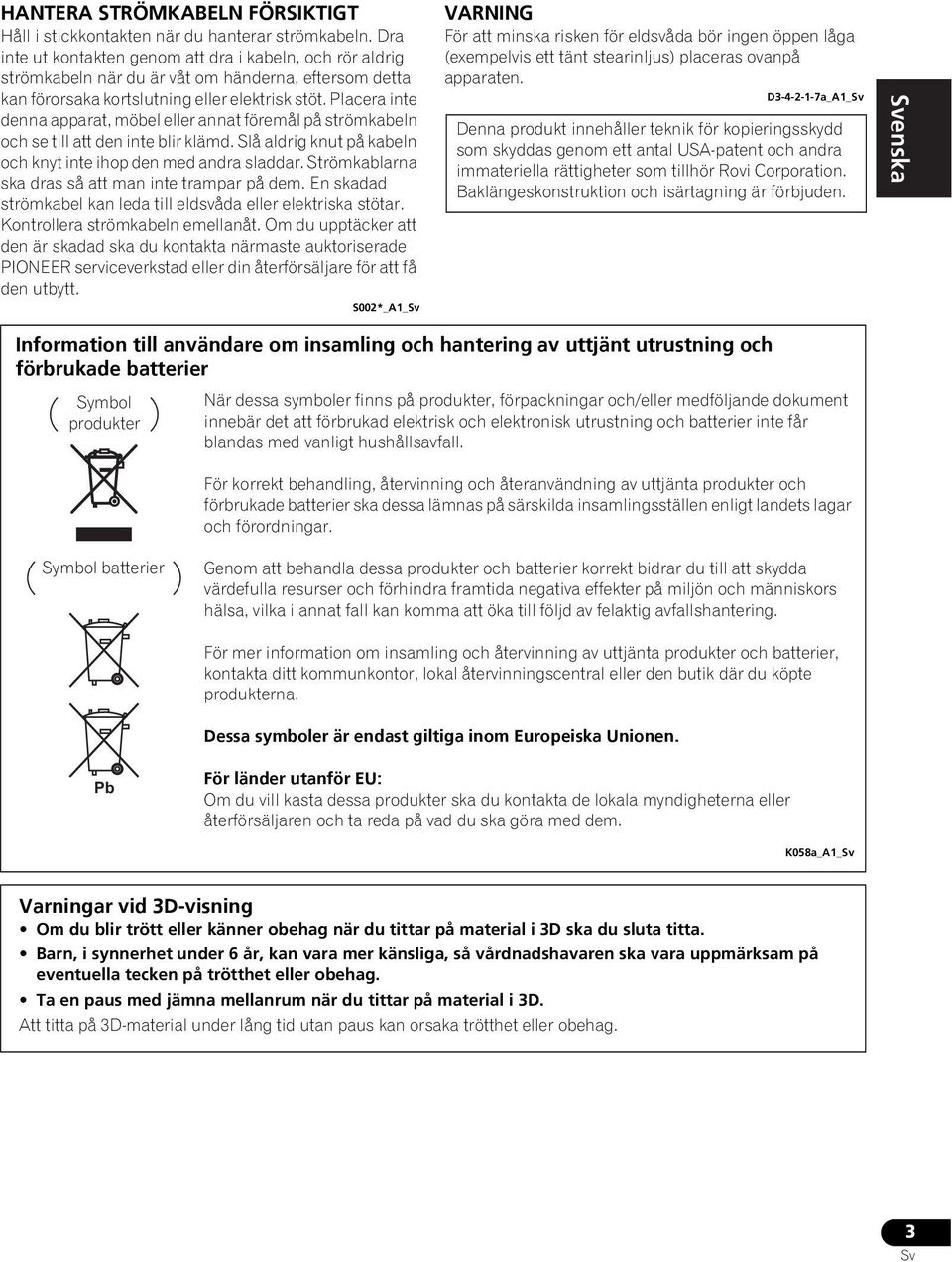

3 HANTERA STRÖMKABELN FÖRSIKTIGT Håll i stickkontakten när du hanterar strömkabeln. Dra inte ut kontakten genom att dra i kabeln, och rör aldrig strömkabeln när du är våt om händerna, eftersom detta kan förorsaka kortslutning eller elektrisk stöt. Placera inte denna apparat, möbel eller annat föremål på strömkabeln och se till att den inte blir klämd. Slå aldrig knut på kabeln och knyt inte ihop den med andra sladdar. Strömkablarna ska dras så att man inte trampar på dem. En skadad strömkabel kan leda till eldsvåda eller elektriska stötar. Kontrollera strömkabeln emellanåt. Om du upptäcker att den är skadad ska du kontakta närmaste auktoriserade PIONEER serviceverkstad eller din återförsäljare för att få den utbytt. S002*_A1_Sv Symbol produkter VARNING För att minska risken för eldsvåda bör ingen öppen låga (exempelvis ett tänt stearinljus) placeras ovanpå apparaten. D a_A1_Sv Denna produkt innehåller teknik för kopieringsskydd som skyddas genom ett antal USA-patent och andra immateriella rättigheter som tillhör Rovi Corporation. Baklängeskonstruktion och isärtagning är förbjuden. Information till användare om insamling och hantering av uttjänt utrustning och förbrukade batterier När dessa symboler finns på produkter, förpackningar och/eller medföljande dokument innebär det att förbrukad elektrisk och elektronisk utrustning och batterier inte får blandas med vanligt hushållsavfall. Svenska Dansk Suomi För korrekt behandling, återvinning och återanvändning av uttjänta produkter och förbrukade batterier ska dessa lämnas på särskilda insamlingsställen enligt landets lagar och förordningar. Symbol batterier Genom att behandla dessa produkter och batterier korrekt bidrar du till att skydda värdefulla resurser och förhindra framtida negativa effekter på miljön och människors hälsa, vilka i annat fall kan komma att öka till följd av felaktig avfallshantering. För mer information om insamling och återvinning av uttjänta produkter och batterier, kontakta ditt kommunkontor, lokal återvinningscentral eller den butik där du köpte produkterna. Dessa symboler är endast giltiga inom Europeiska Unionen. Pb För länder utanför EU: Om du vill kasta dessa produkter ska du kontakta de lokala myndigheterna eller återförsäljaren och ta reda på vad du ska göra med dem. K058a_A1_Sv Varningar vid 3D-visning Om du blir trött eller känner obehag när du tittar på material i 3D ska du sluta titta. Barn, i synnerhet under 6 år, kan vara mer känsliga, så vårdnadshavaren ska vara uppmärksam på eventuella tecken på trötthet eller obehag. Ta en paus med jämna mellanrum när du tittar på material i 3D. Att titta på 3D-material under lång tid utan paus kan orsaka trötthet eller obehag. 3 Sv

4 4 Sv Innehållsförteckning 01 Innan du börjar Vad finns i lådan? Sätta i batterier i fjärrkontrollen Uppdatera mjukvara Att styra spelaren från en mobil produkt (ipod, iphone, ipad, etc.) Skivor/filer som kan spelas Spelbara skivor Spelbara filer Delar och funktioner Fjärrkontrollen Frontpanelen Displayen på frontpanelen (gäller endast BDP-450) Bakpanelen Anslutning Anslutning med HDMI-kabel Om HDMI Om HDMI-kontroll Ansluta en TV Ansluta en receiver eller förstärkare Ansluta video- och ljudkablar Ansluta en TV med en video-/ljudkabel (gäller endast BDP-150) Ansluta en receiver eller förstärkare med en koaxial digital ljudkabel Ansluta produkter till USB-uttaget Om USB-enheter Ansluta USB-enheten Ansluta till nätverket via LAN-uttaget Ansluta till ett trådlöst lokalt nätverk (LAN) Ansluta strömkabeln Komma igång Ställa in med hjälp av inställningsguiden (Setup Navigator) Styra TV:n med spelarens fjärrkontroll (gäller endast BDP-450) Förinställda TV-koder Uppspelning Spela skivor eller filer Snabbspolning framåt och bakåt Spela upp visst kapitel, spår eller fil Hoppa framåt och bakåt på skivan Långsam uppspelning Gå framåt och bakåt en bild i taget Spela en viss del av en titel eller spår flera gånger (A-B Repeat) Repeterad uppspelning (Repeat Play) Spela i önskad ordning (Programmerad uppspelning) Lägga in bokmärken Zooma Visa foton som bildspel Byta kameravinkel Byta textspråk Byta ljud Byta sekundärljud (gäller endast BDP-450) Byta sekundärbild (gäller endast BDP-450) Byta del på CD-/SACD-skivor Visa skivinformation Använda BONUSVIEW eller BD-LIVE Uppspelningsfunktioner Använda funktionsmenyn FUNCTION Starta från en viss tidpunkt (Time Search) Spela en viss titel, kapitel, spår eller fil (Search) Fortsätta uppspelning från en viss punkt (Continued Viewing Playback) Spela skivavsnitt, titlar eller kapitel (spår/fil) i slumpvis ordning Uppspelning från Home Media Gallery Om Home Media Gallery Om uppspelning från nätverk Spela filer i nätverket Uppspelning från skiva/usb-minne Spela bildfiler Spela i önskad ordning (Playlist) Att lägga till spår/filer Spela spellistan Radera spår/filer från spellistan Spela material från internet Tillgängligt webbmaterial Välja material för uppspelning Avancerade inställningar Ändra inställningarna Använda grundinställningsmenyn (Initial Setup) Uppdatera mjukvaran Återställa alla inställningar till grundinställningarna Om utmatning av digitala ljudformat Språkkoder och lands-/områdeskoder Språkkoder Lands-/områdeskoder Övrig information Försiktighetsåtgärder Att flytta spelaren Placering Stäng av spelaren när den inte ska användas Kondens Rengöra spelaren Varning om spelaren står i ett skåp med glasdörr Rengöring av linsen Hantering av skivor Felsökning Uppspelning HDMI-kontroll Nätverk Övrigt Ordlista

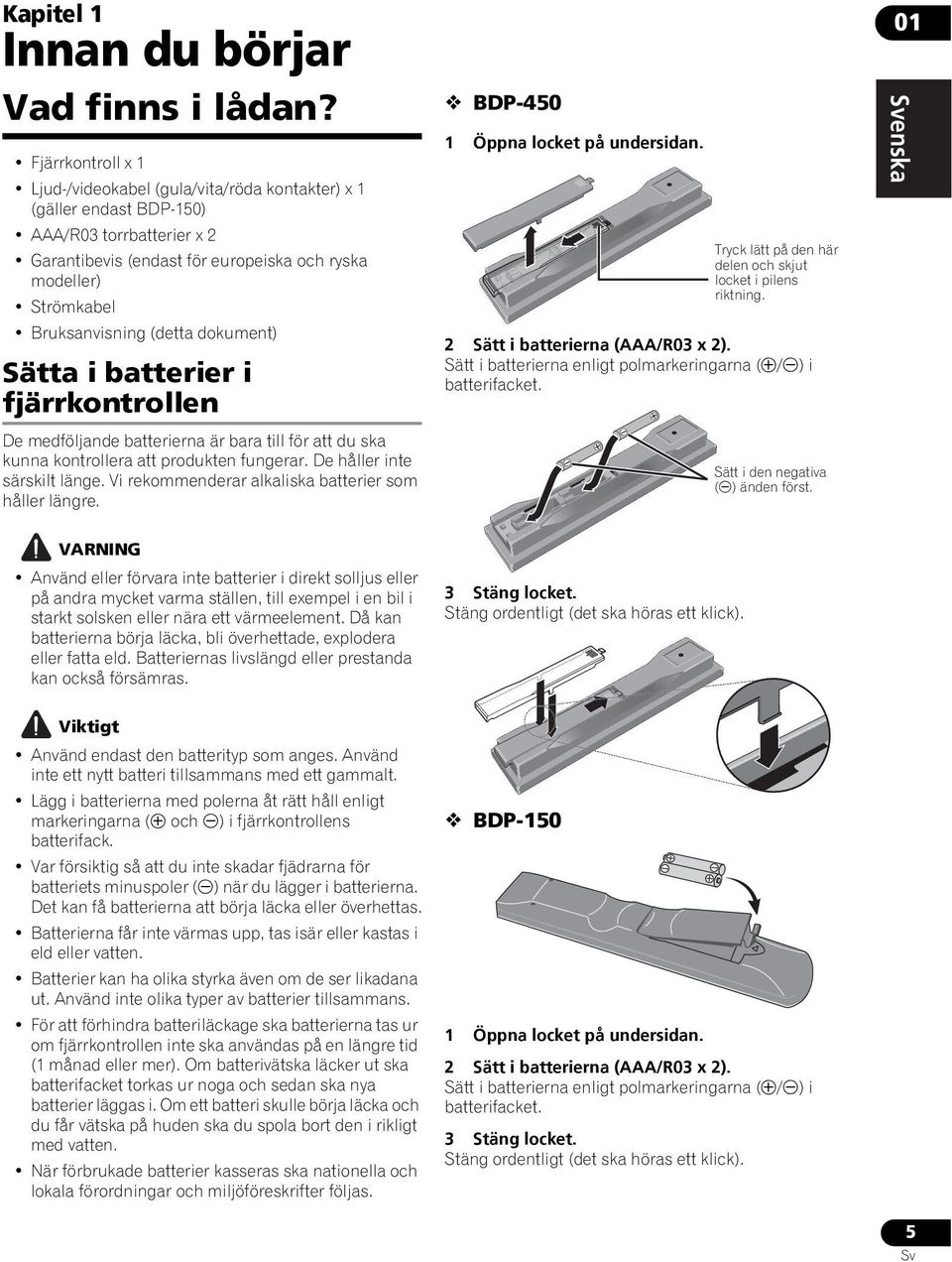

5 Kapitel 1 Innan du börjar Vad finns i lådan? Fjärrkontroll x 1 Ljud-/videokabel (gula/vita/röda kontakter) x 1 (gäller endast BDP-150) AAA/R03 torrbatterier x 2 Garantibevis (endast för europeiska och ryska modeller) Strömkabel Bruksanvisning (detta dokument) Sätta i batterier i fjärrkontrollen De medföljande batterierna är bara till för att du ska kunna kontrollera att produkten fungerar. De håller inte särskilt länge. Vi rekommenderar alkaliska batterier som håller längre. BDP Öppna locket på undersidan. Tryck lätt på den här delen och skjut locket i pilens riktning. 2 Sätt i batterierna (AAA/R03 x 2). Sätt i batterierna enligt polmarkeringarna ( / ) i batterifacket. Sätt i den negativa ( ) änden först. 01 Svenska Dansk Suomi VARNING Använd eller förvara inte batterier i direkt solljus eller på andra mycket varma ställen, till exempel i en bil i starkt solsken eller nära ett värmeelement. Då kan batterierna börja läcka, bli överhettade, explodera eller fatta eld. Batteriernas livslängd eller prestanda kan också försämras. 3 Stäng locket. Stäng ordentligt (det ska höras ett klick). Viktigt Använd endast den batterityp som anges. Använd inte ett nytt batteri tillsammans med ett gammalt. Lägg i batterierna med polerna åt rätt håll enligt markeringarna ( och ) i fjärrkontrollens batterifack. Var försiktig så att du inte skadar fjädrarna för batteriets minuspoler ( ) när du lägger i batterierna. Det kan få batterierna att börja läcka eller överhettas. Batterierna får inte värmas upp, tas isär eller kastas i eld eller vatten. Batterier kan ha olika styrka även om de ser likadana ut. Använd inte olika typer av batterier tillsammans. För att förhindra batteriläckage ska batterierna tas ur om fjärrkontrollen inte ska användas på en längre tid (1 månad eller mer). Om batterivätska läcker ut ska batterifacket torkas ur noga och sedan ska nya batterier läggas i. Om ett batteri skulle börja läcka och du får vätska på huden ska du spola bort den i rikligt med vatten. När förbrukade batterier kasseras ska nationella och lokala förordningar och miljöföreskrifter följas. BDP Öppna locket på undersidan. 2 Sätt i batterierna (AAA/R03 x 2). Sätt i batterierna enligt polmarkeringarna ( / ) i batterifacket. 3 Stäng locket. Stäng ordentligt (det ska höras ett klick). 5 Sv

6 01 Uppdatera mjukvara Produktinformation om denna spelare finns på Pioneers webbplats. Gå till webbplatsen för att hitta information om uppdatering och service av din blu-ray-spelare. I Europa: Att styra spelaren från en mobil produkt (ipod, iphone, ipad, etc.) Spelaren kan styras med en mobil produkt om en speciell applikation har installerats på den mobila produkten. Läs mer om detta i produktinformationen på Pioneers webbplats. Denna specialapplikation kan ändras eller tas bort utan att detta meddelas i förväg. 6 Sv

7 Skivor/filer som kan spelas 01 Spelbara skivor Skivor som har nedanstående logotyper på skivetiketten, förpackningen eller fodralet kan spelas. Viktigt Endast stängda skivor kan spelas. BD 2 Skivtyp Logotyp BDMV BDAV DVD- Video Skivformat DVD- Audio DVD VR CD-DA DTS-CD Dataskiva 1 BD-ROM BD-R BD-RE Svenska Dansk Suomi DVD-ROM 3 DVD DVD-R 2,4,5 6 7 DVD-RW 4,8 6 7 DVD+R 2,4 DVD+RW 4 CD CD-DA (Ljud-CD) 9 CD-R 4 CD-RW 4 CD-ROM 1. Skivor som video, bild- eller ljudfiler har spelats in på. Denna spelare stöder inte skivor med flera sessioner eller multiborder recording. 2. Inklusive skivor med två lager. 3. Gäller endast BDP Stäng dem innan du spelar dem på den här spelaren. 5. DVD-R for Authoring-skivor (3,95 och 4,7 GB) kan inte spelas. 6. Inklusive AVCHD-formatet. 7. Inklusive AVCREC-formatet. 8. DVD-RW-skivor av version 1.0 kan inte spelas. 9. Inklusive video-cd-skivor. 7 Sv

8 01 8 Sv Blu-ray Disc, Blu-ray och logotypen Blu-ray Disc är varumärken som tillhör Blu-ray Disc Association. är ett varumärke som tillhör DVD Format/ Logo Licensing Corporation. Skivor som inte kan spelas DVD-skivor med HD-upplösning (HD DVD) DVD-RAM-skivor Det kan eventuellt finnas andra skivor än dem i listan ovan som inte kan spelas. OBS Vissa skivor kan inte spelas trots att de bär någon av logotyperna ovan. För att spela en skiva med åtta centimeters diameter ska skivan läggas i fördjupningen i mitten av skivtallriken. Ingen extra adapter behövs. BD-ROMskivor med åtta centimeters diameter kan inte spelas. Om uppspelning av otillåtna kopior Meddelande från Cinavia Denna produkt använder Cinavia-teknologi för att begränsa otillåten användning av kopior av vissa kommersiellt producerade filmer och videomaterial samt ljud från dessa. När otillåten användning av sådan kopia upptäcks visas ett meddelande och uppspelning eller kopiering avbryts. Mer information om Cinavia-teknologi finns på Cinavias konsumentinformationscenter på Om du önskar ytterligare information om Cinavia via post, skicka ett vykort med din postadress till Cinavia Consumer Information Center, P.O. Box 86851, San Diego, CA, 92138, USA. Copyright Verance Corporation. Cinavia är ett varumärke som tillhör Verance Corporation. Skyddas av USpatent och globalt utfärdade patent samt patent under behandling under licens från Verance Corporation. Kopiering förbjuden. Om ljudformat Följande ljudformat kan spelas på denna spelare: Dolby TrueHD Dolby Digital Plus Dolby Digital DTS-HD Master Audio DTS-HD High Resolution Audio DTS Digital Surround MPEG-ljud (AAC) Linjär PCM För att kunna njuta av surroundljud från skivor med formaten Dolby TrueHD, Dolby Digital Plus, DTS-HD Master Audio och DTS-HD High Resolution Audio rekommenderar vi att du använder en HDMI-kabel och ansluter spelaren till en receiver eller förstärkare som är kompatibel med dessa format. När du har lagt i en BDskiva med ljud i något av dessa format ska du välja respektive ljudformat på skärmmenyn. Tillverkad under licens från Dolby Laboratories. Dolby och symbolen med dubbla D:n är varumärken som tillhör Dolby Laboratories. Licenstillverkad under följande amerikanska patent: , , , , , , och samt andra utfärdade patent och patent under behandling i USA och andra delar av världen. DTS-HD, symbolen samt DTS-HD och symbolen tillsammans är registrerade varumärken, och DTS-HD Master Audio Essential är ett varumärke som tillhör DTS, Inc. Produkten innehåller programvara. DTS, Inc. Kopiering förbjuden. Spelbara BD-skivor BD-skivor (BDMV) med nedanstående format kan spelas. BD-ROM-skivor (Read-Only), version 2 BD-R-skivor (inspelningsbara) version 2 BD-RE-skivor (återinspelningsbara) version 3 Den här spelaren stöder BD-ROM Profile 5. Blu-ray 3D och logotypen Blu-ray 3D är varumärken som tillhör Blu-ray Disc Association. BONUSVIEW-funktioner som uppspelning av sekundärbild (bild-i-bild) och sekundärljud kan användas. Data som används tillsammans med BONUSVIEW-funktionerna (sekundär video (bild-ibild) och sekundära ljuddata) kan lagras på spelarens lokala lagringsenhet. För ytterligare information om uppspelning av sekundärbild och sekundärljud, se anvisningarna på skivan. BONUSVIEW är ett varumärke som tillhör Blu-ray Disc Association. BD-LIVE erbjuder internetfunktioner som till exempel att ladda ned filmtrailers eller ytterligare ljud- och textspråk och att spela on line-spel. De data som laddas ned med BD-LIVE-funktionen (trailers, m.m.) lagras på den lokala lagringsenheten. Ytterligare information om BD-LIVE-funktioner hittar du bland de anvisningar som medföljer skivan. BD-LIVE -logotypen är ett varumärke som tillhör Bluray Disc Association.

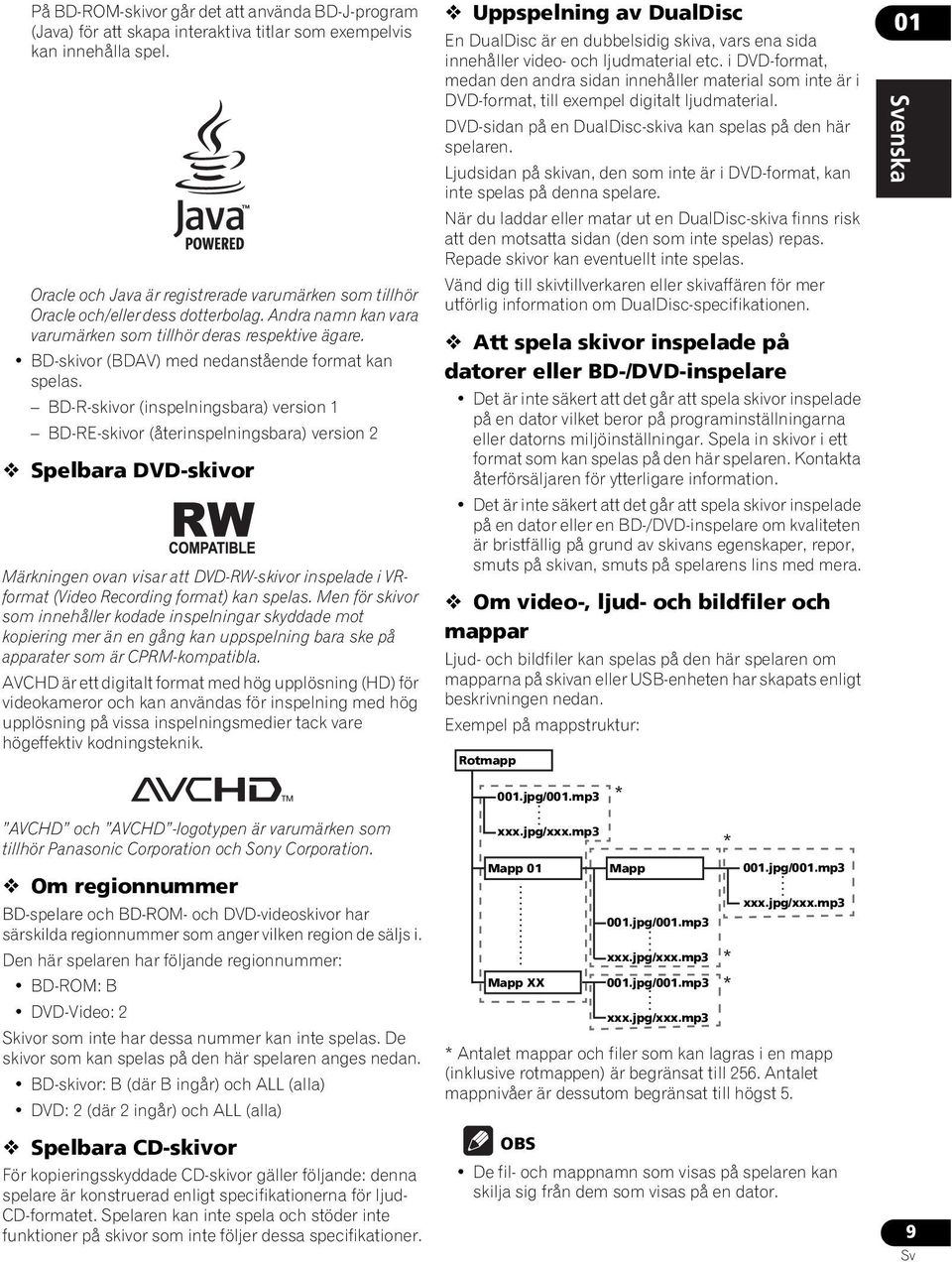

9 På BD-ROM-skivor går det att använda BD-J-program (Java) för att skapa interaktiva titlar som exempelvis kan innehålla spel. Oracle och Java är registrerade varumärken som tillhör Oracle och/eller dess dotterbolag. Andra namn kan vara varumärken som tillhör deras respektive ägare. BD-skivor (BDAV) med nedanstående format kan spelas. BD-R-skivor (inspelningsbara) version 1 BD-RE-skivor (återinspelningsbara) version 2 Spelbara DVD-skivor Märkningen ovan visar att DVD-RW-skivor inspelade i VRformat (Video Recording format) kan spelas. Men för skivor som innehåller kodade inspelningar skyddade mot kopiering mer än en gång kan uppspelning bara ske på apparater som är CPRM-kompatibla. AVCHD är ett digitalt format med hög upplösning (HD) för videokameror och kan användas för inspelning med hög upplösning på vissa inspelningsmedier tack vare högeffektiv kodningsteknik. Uppspelning av DualDisc En DualDisc är en dubbelsidig skiva, vars ena sida innehåller video- och ljudmaterial etc. i DVD-format, medan den andra sidan innehåller material som inte är i DVD-format, till exempel digitalt ljudmaterial. DVD-sidan på en DualDisc-skiva kan spelas på den här spelaren. Ljudsidan på skivan, den som inte är i DVD-format, kan inte spelas på denna spelare. När du laddar eller matar ut en DualDisc-skiva finns risk att den motsatta sidan (den som inte spelas) repas. Repade skivor kan eventuellt inte spelas. Vänd dig till skivtillverkaren eller skivaffären för mer utförlig information om DualDisc-specifikationen. Att spela skivor inspelade på datorer eller BD-/DVD-inspelare Det är inte säkert att det går att spela skivor inspelade på en dator vilket beror på programinställningarna eller datorns miljöinställningar. Spela in skivor i ett format som kan spelas på den här spelaren. Kontakta återförsäljaren för ytterligare information. Det är inte säkert att det går att spela skivor inspelade på en dator eller en BD-/DVD-inspelare om kvaliteten är bristfällig på grund av skivans egenskaper, repor, smuts på skivan, smuts på spelarens lins med mera. Om video-, ljud- och bildfiler och mappar Ljud- och bildfiler kan spelas på den här spelaren om mapparna på skivan eller USB-enheten har skapats enligt beskrivningen nedan. Exempel på mappstruktur: Rotmapp 01 Svenska Dansk Suomi 001.jpg/001.mp3 * AVCHD och AVCHD -logotypen är varumärken som tillhör Panasonic Corporation och Sony Corporation. Om regionnummer BD-spelare och BD-ROM- och DVD-videoskivor har särskilda regionnummer som anger vilken region de säljs i. Den här spelaren har följande regionnummer: BD-ROM: B DVD-Video: 2 Skivor som inte har dessa nummer kan inte spelas. De skivor som kan spelas på den här spelaren anges nedan. BD-skivor: B (där B ingår) och ALL (alla) DVD: 2 (där 2 ingår) och ALL (alla) Spelbara CD-skivor För kopieringsskyddade CD-skivor gäller följande: denna spelare är konstruerad enligt specifikationerna för ljud- CD-formatet. Spelaren kan inte spela och stöder inte funktioner på skivor som inte följer dessa specifikationer. xxx.jpg/xxx.mp3 Mapp 01 Mapp XX Mapp * 001.jpg/001.mp3 xxx.jpg/xxx.mp3 001.jpg/001.mp3 xxx.jpg/xxx.mp3 * 001.jpg/001.mp3 * xxx.jpg/xxx.mp3 * Antalet mappar och filer som kan lagras i en mapp (inklusive rotmappen) är begränsat till 256. Antalet mappnivåer är dessutom begränsat till högst 5. OBS De fil- och mappnamn som visas på spelaren kan skilja sig från dem som visas på en dator. 9 Sv

10 01 Spelbara filer Video, bild- och ljudfiler inspelade på BD-, DVD-, CDskivor eller USB-enheter kan spelas. Kompatibla videofilformat Real RMVB (Gäller endast ASEAN- och Taiwanmodeller) Logotypen Real RMVB är ett varumärke eller registrerat varumärke som tillhör RealNetworks, Inc. DivX Plus HD Certifierad enligt DivX Certified för att spela DivX och DivX Plus HD-video (H.264/MKV) med HDupplösning upp till 1080p, inklusive premiummaterial. OM DIVX VIDEO: DivX är ett digitalt videoformat som skapats av DivX Inc, LLC, ett dotterbolag till Rovi Corporation. Detta är en officiell DivX Certified - produkt som kan användas för att spela upp DivXvideo. Gå till divx.com för mer information och programvara för att konvertera dina filer till DivXvideor. OM DIVX VIDEO-ON-DEMAND: Denna enhet är DivX Certified och måste registreras för att du ska kunna spela upp köpta filmer av typen DivX Video-on- Demand (VOD). Om du vill få din registreringskod så måste du leta upp DivX VOD-avsnittet i Menyåtgärder. Gå till vod.divx.com för att få mer information om hur du slutför din registrering. OBS Denna DivX Certified-produkt måste registreras för att kunna spela DivX Video-on-Demand-material (VOD). Ta först fram registreringskoden för DivX VOD för din produkt så att du kan skicka den under registreringsprocessen. Viktigt: DivX VOD-material är skyddat av ett DivX DRM-system (Digital Rights Management) som gör att uppspelning bara kan ske på registrerade DivX Certified-produkter. Om du försöker spela DivX VOD-material som inte är godkänt för din spelare visas meddelandet Authorization Error och materialet kan inte spelas. Läs mer på Denna spelares registreringskod för DivX VOD hittar du under HOME MENU Initial Setup Playback DivX(R) VOD DRM Registration Code (Hemmenyn Grundinställning Uppspelning DivX VOD DRM Registreringskod) (sidan 43). Vissa DivX VOD-filer kan bara spelas ett begränsat antal gånger. När sådana filer spelas på spelaren visas antalet återstående visningar på skärmen. Filer som inte har några visningar kvar kan inte spelas (meddelandet This DivX rental has expired (hyrestiden utgången) visas). Filer där antalet visningar inte är begränsat kan spelas hur många gånger som helst (återstående antal visas inte). DivX, DivX Certified, DivX Plus HD och tillhörande logotyper är varumärken som tillhör Rovi Corporation eller dess dotterbolag och används på licens. 10 Sv

11 Tabell över spelbara filer Kompatibla medier Spelbara filer (Filnamnstillägg) MP3 (.mp3) WMA (.wma) LPCM (.wav) FLAC (.flac) JPEG (.jpg/.jpeg) DivX (.avi/.divx/.mkv) MP4 (.mp4) WMV (.wmv) AVI (.avi) 3GP 3 (.3gp) FLV 3 (.flv) RMVB 4 (.rm/.rmvb) BD-R/RE/-R DL/ RE DL/-R LTH, DVD-R/RW/-R DL/+R/+RW/+R DL, CD-R/RW USB-enheter 1 1. Den här spelaren stöder filsystemen FAT16, FAT32 och NTFS. 2. Krävs för att spela filer som en DMP. Läs mer på sidan Gäller endast BDP Gäller endast ASEAN- och Taiwan-modeller. Nätverk 2 Filspecifikationer Samplingsfrekvenser: upp till 48 khz Bithastighet: upp till 320 kbps Ljudtyp: MPEG-1 Audio Layer 3 Samplingsfrekvenser: upp till 48 khz Bithastighet: upp till 192 kbps Ljudtyp: WMA version 9 Samplingsfrekvenser: upp till 192 khz Kvantifiserat bitflöde: 16 bitar Kanaler: 2ch Samplingsfrekvenser: upp till 192 khz Kvantifiserat bitflöde: 16 bitar, 24 bitar Kanaler: 2ch Högsta upplösning: 4000 x 3000 pixlar Kompatibla versioner: Genom DivX PLUS HD Högsta upplösning: upp till 1920 x 1080 (DivX PLUS HD) upp till 1280 x 720 (MKV) Högsta upplösning: upp till 1920 x 1080 Video: MPEG4, MPEG-4 AVC (level 4.1) Ljud: AAC, MP3 Högsta upplösning: upp till 1280 x 720 Video: WMV9, WMV9AP (VC-1) Ljud: WMA Högsta upplösning: upp till 1920 x 1080 Video: MPEG4 Ljud: MP3, AAC, AC-3 Högsta upplösning: Upp till 1920 x 1080, upp till 8 Mbps Video: H.263, MPEG4, H.264 Ljud: MPEG-4 AAC Video: Sorenson H.263 (FLV1), On2 VP6 (FLV4), Screen video, H.264 Ljud: MP3, ADPCM, linjär PCM, Nellymoser, Speex, AAC, HE-AAC Högsta upplösning: upp till 1280 x 720 Video: RealVideo Ljud: RealAudio, AAC 01 Svenska Dansk Suomi OBS Beroende på filens struktur och serverns kapacitet går det inte alltid att spela vissa filer, inte ens filer som anges i tabellen med spelbara filer ovan. Copyright-skyddade filer och material inspelat från digitala sändningar (satellit, kabel eller digitala markbundna sändningar) kan inte spelas via lokala nätverk (LAN). Filer som är DRM-skyddade (Digital Rights Management) kan inte spelas. AVCHD-material kan inte spelas via lokala nätverk (LAN). 11 Sv

12 01 12 Sv Delar och funktioner Fjärrkontrollen BDP-450 BDP

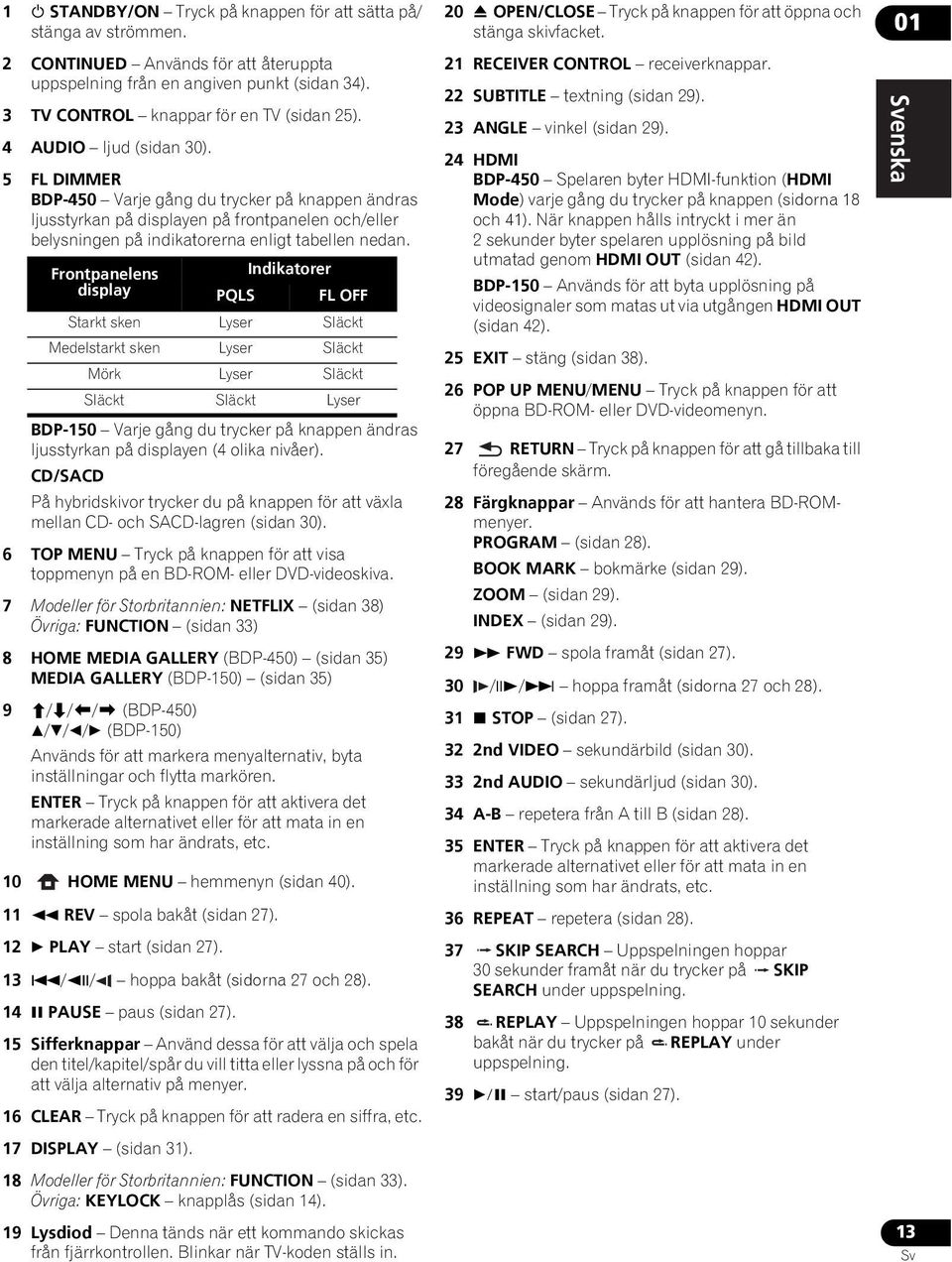

13 1 STANDBY/ON Tryck på knappen för att sätta på/ stänga av strömmen. 2 CONTINUED Används för att återuppta uppspelning från en angiven punkt (sidan 34). 3 TV CONTROL knappar för en TV (sidan 25). 4 AUDIO ljud (sidan 30). 5 FL DIMMER BDP-450 Varje gång du trycker på knappen ändras ljusstyrkan på displayen på frontpanelen och/eller belysningen på indikatorerna enligt tabellen nedan. Frontpanelens Indikatorer display PQLS FL OFF Starkt sken Lyser Släckt Medelstarkt sken Lyser Släckt Mörk Lyser Släckt Släckt Släckt Lyser BDP-150 Varje gång du trycker på knappen ändras ljusstyrkan på displayen (4 olika nivåer). CD/SACD På hybridskivor trycker du på knappen för att växla mellan CD- och SACD-lagren (sidan 30). 6 TOP MENU Tryck på knappen för att visa toppmenyn på en BD-ROM- eller DVD-videoskiva. 7 Modeller för Storbritannien: NETFLIX (sidan 38) Övriga: FUNCTION (sidan 33) 8 HOME MEDIA GALLERY (BDP-450) (sidan 35) MEDIA GALLERY (BDP-150) (sidan 35) 9 / / / (BDP-450) / / / (BDP-150) Används för att markera menyalternativ, byta inställningar och flytta markören. ENTER Tryck på knappen för att aktivera det markerade alternativet eller för att mata in en inställning som har ändrats, etc. 10 HOME MENU hemmenyn (sidan 40). 11 REV spola bakåt (sidan 27). 12 PLAY start (sidan 27). 13 / / hoppa bakåt (sidorna 27 och 28). 14 PAUSE paus (sidan 27). 15 Sifferknappar Använd dessa för att välja och spela den titel/kapitel/spår du vill titta eller lyssna på och för att välja alternativ på menyer. 16 CLEAR Tryck på knappen för att radera en siffra, etc. 17 DISPLAY (sidan 31). 18 Modeller för Storbritannien: FUNCTION (sidan 33). Övriga: KEYLOCK knapplås (sidan 14). 19 Lysdiod Denna tänds när ett kommando skickas från fjärrkontrollen. Blinkar när TV-koden ställs in. 20 OPEN/CLOSE Tryck på knappen för att öppna och stänga skivfacket. 21 RECEIVER CONTROL receiverknappar. 22 SUBTITLE textning (sidan 29). 23 ANGLE vinkel (sidan 29). 24 HDMI BDP-450 Spelaren byter HDMI-funktion (HDMI Mode) varje gång du trycker på knappen (sidorna 18 och 41). När knappen hålls intryckt i mer än 2 sekunder byter spelaren upplösning på bild utmatad genom HDMI OUT (sidan 42). BDP-150 Används för att byta upplösning på videosignaler som matas ut via utgången HDMI OUT (sidan 42). 25 EXIT stäng (sidan 38). 26 POP UP MENU/MENU Tryck på knappen för att öppna BD-ROM- eller DVD-videomenyn. 27 RETURN Tryck på knappen för att gå tillbaka till föregående skärm. 28 Färgknappar Används för att hantera BD-ROMmenyer. PROGRAM (sidan 28). BOOK MARK bokmärke (sidan 29). ZOOM (sidan 29). INDEX (sidan 29). 29 FWD spola framåt (sidan 27). 30 / / hoppa framåt (sidorna 27 och 28). 31 STOP (sidan 27). 32 2nd VIDEO sekundärbild (sidan 30). 33 2nd AUDIO sekundärljud (sidan 30). 34 A-B repetera från A till B (sidan 28). 35 ENTER Tryck på knappen för att aktivera det markerade alternativet eller för att mata in en inställning som har ändrats, etc. 36 REPEAT repetera (sidan 28). 37 SKIP SEARCH Uppspelningen hoppar 30 sekunder framåt när du trycker på SKIP SEARCH under uppspelning. 38 REPLAY Uppspelningen hoppar 10 sekunder bakåt när du trycker på REPLAY under uppspelning. 39 start/paus (sidan 27). 01 Svenska Dansk Suomi 13 Sv

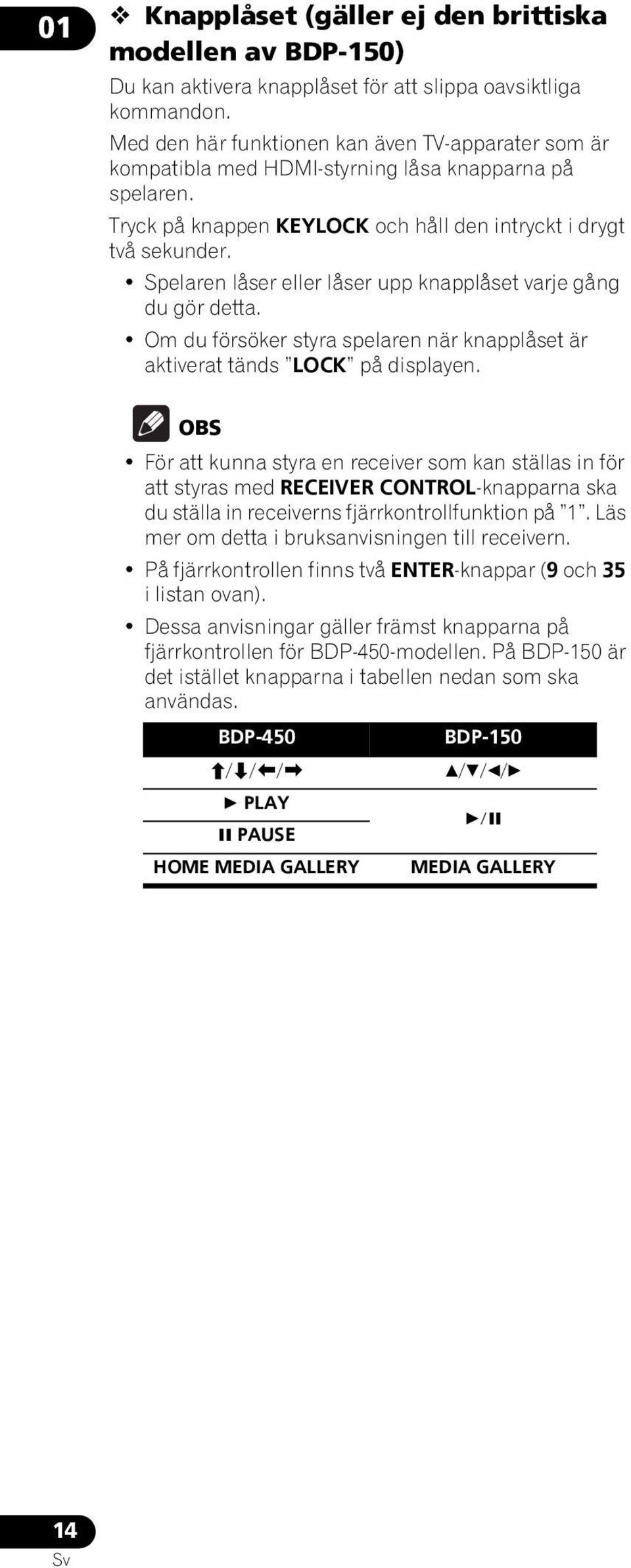

14 01 Knapplåset (gäller ej den brittiska modellen av BDP-150) Du kan aktivera knapplåset för att slippa oavsiktliga kommandon. Med den här funktionen kan även TV-apparater som är kompatibla med HDMI-styrning låsa knapparna på spelaren. Tryck på knappen KEYLOCK och håll den intryckt i drygt två sekunder. Spelaren låser eller låser upp knapplåset varje gång du gör detta. Om du försöker styra spelaren när knapplåset är aktiverat tänds LOCK på displayen. OBS För att kunna styra en receiver som kan ställas in för att styras med RECEIVER CONTROL-knapparna ska du ställa in receiverns fjärrkontrollfunktion på 1. Läs mer om detta i bruksanvisningen till receivern. På fjärrkontrollen finns två ENTER-knappar (9 och 35 i listan ovan). Dessa anvisningar gäller främst knapparna på fjärrkontrollen för BDP-450-modellen. På BDP-150 är det istället knapparna i tabellen nedan som ska användas. BDP-450 BDP-150 / / / / / / PLAY PAUSE HOME MEDIA GALLERY MEDIA GALLERY 14 Sv

15 Frontpanelen 01 BDP-450 BDP Svenska Dansk Suomi STANDBY/ON Tryck på knappen för att sätta på/ stänga av strömmen. Om BDP-450-modellen inte kan stängas av (till standby) ska du hålla knappen intryckt i minst fem sekunder. Spelaren startar om och fungerar sedan normalt igen. 2 FL OFF (gäller endast BDP-450) indikator för avstängd displaybelysning (sidan 13). 3 Skivfack 4 Frontpanelens display På BDP-150 finns endast ett räkneverk. 5 Fjärrstyrningssensor Rikta fjärrkontrollen mot denna och använd den inom cirka sju meters avstånd. Spelaren kan ha svårt att fånga upp signaler från fjärrkontrollen om det finns lysrörsbelysning i närheten. Flytta då spelaren en bit bort från lysrörsbelysningen. 6 PQLS-indikator (gäller endast BDP-450) (sidan 19) 7 OPEN/CLOSE Tryck på knappen för att öppna och stänga skivfacket. 8 Tryck på knappen för att stoppa uppspelning. 9 USB-uttag (sidan 22) 10 Tryck på knappen för att starta uppspelning. 11 Återställningsknapp (gäller endast BDP-150) Om det inte går att stänga av strömmen (till standby) kan du använda något smalt verktyg för att trycka på den här knappen. Spelaren startar om och sedan kan den användas igen. 15 Sv

16 01 Displayen på frontpanelen (gäller endast BDP-450) HD LAN HDMI 1 2 CONTROL EXT 24HZ 50HZ 60HZ tänds under uppspelning. 2 tänds i pausläge. 3 HD tänds när en HDMI-kabel är ansluten och videosignaler matas ut med en upplösning på 1080/ 50i, 1080/50p, 720/50p, 1080/24p, 1080/60i, 1080/60p eller 720/60p. 4 LAN tänds när spelaren är ansluten till ett nätverk. 5 Teckenrutor visar aktuellt titel-/kapitel-/ spårnummer, spelad tid, etc. 6 24HZ/50HZ/60HZ frekvensen på den aktuella videobilden eller delbilden tänds. 7 EXT tänds när en USB-enhet är ansluten. 8 CONTROL tänds när kontrollfunktionen (Control) är på. 9 HDMI 1 2 tänds när en HDMI-kompatibel apparat är ansluten. [1] tänds när apparaten är ansluten till uttaget HDMI OUT (MAIN). [2] tänds när apparaten är ansluten till uttaget HDMI OUT (SUB). Bakpanelen BDP-450 BDP HDMI OUT-utgång HDMI-utgång (sidan 17). 2 LAN-uttag (10/100) nätverksuttag (sidan 23). 3 DIGITAL OUT (COAXIAL) koaxial utgång (sidan 22). 4 USB-uttag (sidan 22). 5 AC IN uttag för strömkabel (sidan 23). 6 VIDEO OUT (gäller endast BDP-150) bildutgång (sidan 21). 7 AUDIO OUT (gäller endast BDP-150) ljudutgångar (sidan 21). 16 Sv Om HDMI-utgångarna på BDP-450 MAIN Ansluts till en HDMI-kompatibel TV och/eller receiver eller förstärkare. Det är detta uttag som i första hand ska användas. SUB Ansluts till en HDMI-kompatibel receiver eller förstärkare.

17 Kapitel 2 Anslutning Innan du ansluter kablar eller ändrar några anslutningar ska strömmen stängas av och stickkontakten dras ur. När du har anslutit alla kablar ska du via inställningsguiden (Setup Navigator) eller grundinställningsmenyn (Initial Setup) välja de inställningar som passar för den sorts kabel du har anslutit (sidan 24). Se även bruksanvisningen till den anslutna apparaten. Anslutning med HDMIkabel Ljud- och bildsignalerna kan överföras till HDMIkompatibla apparater i form av digitala signaler utan att ljud- eller bildkvaliteten försämras. OBS Välj de inställningar på inställningsguiden (Setup Navigator) som passar för den sorts HDMIkompatibla produkt du har anslutit (sidan 24). För BDP-450 ska HDMI Mode på grundinställningsmenyn (Initial Setup) ställas in utifrån hur produkterna har anslutits till spelaren (sidorna 18 och 41). Alla HDMI-kablar kan inte mata ut bildsignaler med upplösningen 1080p. Om HDMI Den här spelaren innehåller HDMI / -teknik (High- Definition Multimedia Interface). Termerna HDMI och High-Definition Multimedia Interface samt HDMI-logotypen är varumärken eller registrerade varumärken som tillhör HDMI Licensing, LLC i USA och andra länder. Spelaren stöder Deep Color. Konventionella spelare kan överföra en bildsignal med åtta bitars färgdjup i formaten YCbCr 4:4:4 eller RGB. De spelare som stöder Deep Color kan överföra en bildsignal med färgdjup på mer än åtta bitar per färgkomponent. Spelaren kan återge mer nyansrika färger när den är ansluten till en TV som stöder Deep Color. Denna produkt är kompatibel med x.v.color som kan skapa ett wide-gamut färgområde baserat på xvyccspecifikationerna. När du spelar videosignaler som följer xvycc - standarder och spelaren är ansluten till en TV eller annan produkt som är x.v.color-kompatibel förbättras produktens förmåga att återge färger så att de blir mer naturtrogna än med någon tidigare teknik. x.v.color är ett kampanjnamn som givits till produkter som har kapacitet att återge ett wide-gamut färgområde baserat på de internationella standardspecifikationer som kallas xvycc. x.v.color och Sony Corporation. är varumärken som tillhör Ljudsignaler som kan matas ut via utgången HDMI OUT Dolby TrueHD Dolby Digital Plus Dolby Digital DTS-HD Master Audio DTS-HD High Resolution Audio DTS Digital Surround MPEG-2 AAC (Gäller endast ASEAN- och Taiwanmodeller) Linjär PCM För utmatning av linjärt PCM-ljud gäller följande begränsningar: Samplingsfrekvens : 32 khz till 192 khz Antal kanaler: upp till 8 (högst 6 för 192 khz samplingsfrekvens) DSD-ljud Vid anslutning till en DVI-apparat Det går inte att ansluta DVI-apparater (till exempel datorskärmar) som inte är HDCPkompatibla. HDCP är en specifikation avsedd att skydda audiovisuellt material via DVI-/HDMIgränssnittet. Inga ljudsignaler matas ut. Denna spelare är konstruerad för anslutning till HDMI-kompatibla produkter. Det är inte säkert att den fungerar ordentligt tillsammans med alla sorters DVIapparater. 02 Svenska Dansk Suomi 17 Sv

18 02 18 Sv Om HDMI-kontroll Dessa funktioner kan användas om du har anslutit en HDMI-kompatibel platt-tv eller AV-system (receiver eller förstärkare, etc.) från Pioneer till spelaren via HDMIkabel. Läs mer i bruksanvisningen till platt-tv:n och AVsystemet (receiver eller förstärkare, etc.). För att använda HDMI-kontroll HDMI-kontrollen fungerar när den har aktiverats (On) för alla apparater anslutna med HDMI-kablar. När anslutningarna och inställningarna på alla dessa apparater är klara ska du kontrollera att bilden från spelaren matas ut till platt-tv:n. (Detta ska också kontrolleras när du har ändrat på någon anslutning eller har anslutit HDMI-kablar på nytt.) HDMIkontrollen fungerar inte alltid korrekt om bilden från spelaren inte matas ut korrekt till platt-tv:n. Använd en Höghastighets HDMI / -kabel när du använder HDMI-styrning. Det är nämligen inte säkert att HDMI-kontrollen fungerar korrekt om andra HDMI-kablar används. På vissa modeller kallas HDMI-kontroll för KURO LINK eller HDMI-styrning. HDMI-kontrollen fungerar inte tillsammans med produkter från andra tillverkare även om de är anslutna till spelaren via HDMI-kabel. Vad HDMI-kontroll kan användas till Mata ut bästa möjliga bild till en platt-tv kompatibel med HDMI-kontroll. När HDMI-kontrollen är aktiverad matas bildsignaler med bästa möjliga kvalitet för respektive produkt ut från spelarens HDMI-uttag. Styra spelaren med fjärrkontrollen till platt-tv:n. Kommandon för att till exempel starta och stoppa uppspelning på spelaren och för att visa menyer kan skickas via platt-tv:n. Bilden som spelas upp via spelaren visas automatiskt på platt-tv:n (Auto-selectfunktionen). Platt-TV:n och AV-systemet (receiver eller förstärkare, etc.) byter ingång automatiskt när uppspelning startar på spelaren, eller när hemmenyn (Home Menu) visas. När platt-tv:n byter ingång visas bilden från uppspelningen eller hemmenyn på TV-skärmen. Platt-TV:n och spelaren sätts på/stängs av automatiskt (Simultan strömfunktion). Om platt-tv:n är avstängd slår strömmen automatiskt på när uppspelning startar på spelaren eller när hemmenyn visas. När platt-tv:n stängs av stängs även spelaren automatiskt av. Ställa in HDMI-funktionen (HDMI Mode, gäller endast BDP-450) BDP-450 har två HDMI-utgångar, MAIN och SUB. Läs mer om dessa utgångar på sidan 16. Du måste välja en HDMI-funktion innan uppspelning startas för att HDMI-kontrollen ska fungera ordentligt. För att ställa in trycker du på HOME MENU för att öppna hemmenyn och väljer Initial Setup Audio Output HDMI Mode. Se tabellen nedan och ställ in HDMI-funktionen utifrån hur du har anslutit. HDMIfunktion HDMI OUT MAIN HDMI OUT SUB Video Ljud Kontroll Video Ljud Kontroll Dual Separate Pure Audio Varning När signaler matas ut via uttagen HDMI OUT (MAIN) och HDMI OUT (SUB) samtidigt, matas videomaterialet ut med bästa möjliga bildkvalitet för den TV som är ansluten till uttaget HDMI OUT (MAIN). Med vissa kombinationer av TV-apparater kan videosignaler inte matas ut via uttaget HDMI OUT (SUB). Ljudet matas ut i ett ljudformat som kan matas ut från både HDMI OUT (MAIN)- och HDMI OUT (SUB)-uttagen. Sound Retriever Link Om ljudåterskaparen (Sound Retriever Link) Sound Retriever Link är en teknik som automatiskt korrigerar ljudkvaliteten på komprimerat ljud på den anslutna receivern med hjälp av HDMI-kontrollen. Sound Retriever Link gör att du kan få högre ljudkvalitet genom automatisk inställning av den anslutna receiverns ljudåterskapare. Sound Retriever Link fungerar bara i nedanstående fall. När du spelar via ett nätverk eller spelar datamaterial lagrat på en USB-enhet. När en Pioneer-receiver kompatibel med Sound Retriever Link är ansluten till spelaren med HDMIkabel, och spelaren är inställd på nedanstående sätt (sidan 42). Control: On (På) Se även bruksanvisningen till receivern. På Pioneers webbplats anges vilka receivrar som är kompatibla med Sound Retriever Link. Varning Anslut spelaren direkt till den Sound Retriever Linkkompatibla Pioneer-receivern. Om du bryter en direktanslutning till en förstärkare eller AV-konverter (till exempel en HDMI-switch) kan det bli fel på produkterna.

19 Stream Smoother (gäller endast BDP-450) Funktionen Stream Smoother förbättrar automatiskt bildkvaliteten när du spelar videomaterial i nätverket genom att en inbyggd krets för högkvalitativ bild minskar störningar som mosquitobrus och blockbrus, etc. Spelarens Stream Smoother-funktion kan bara användas i följande fall: När du spelar material från en videodistributör via ett nätverk eller datamaterial lagrat på ett lagringsmedium. OBS På BDP-450 aktiveras den här funktionen även om ingen receiver är ansluten. Stream Smoother Link (gäller endast BDP-150) Om Stream Smoother Link Stream Smoother Link är en funktion som förbättrar bildkvaliteten på videomaterial i ett nätverk med hjälp av HDMI-kontrollen. Stream Smoother Link gör att du kan få högre bildkvalitet med mindre brus och störningar genom att den anslutna receiverns Stream Smootherfunktion automatiskt ställs in. Stream Smoother Link fungerar bara i nedanstående fall: När du spelar material från en videodistributör via ett nätverk eller datamaterial lagrat på ett lagringsmedium. När en Pioneer-receiver kompatibel med Stream Smoother Link är ansluten till spelaren med HDMIkabel och spelaren är inställd på nedanstående sätt (sidan 42). Se även bruksanvisningen till receivern. Control: On (På) På Pioneers webbplats anges vilka receivrar som är kompatibla med Stream Smoother Link. Varning Anslut spelaren direkt till den Stream Smoother Linkkompatibla Pioneer-receivern. Om du bryter en direktanslutning till en förstärkare eller AV-konverter (till exempel en HDMI-switch) kan det bli fel på produkterna. Om PQLS-funktionen (gäller endast BDP-450) PQLS (Precision Quartz Lock System) är en teknik för överföringskontroll av digitala ljudsignaler vilken utnyttjar HDMI-kontrollen. De signaler som spelaren matar ut styrs av receivern för att man med hjälp av kvartsoscillatorn i receivern ska få högkvalitativt ljud. Systemet tar bort effekterna av det jitter (digitalt brus) som genereras vid överföringen och som kan påverka ljudkvaliteten negativt. Denna spelare stöder nedanstående funktioner: Funktionen PQLS 2ch Audio som aktiveras när en musik-cd (CD-DA) spelas. PQLS Multi Surround som aktiveras för alla skivor (BD, DVD, etc.) när linjärt PCM-ljud matas ut. Funktionen PQLS Bitstream som aktiveras vid uppspelning med bitstream audio. De olika PQLS-funktionerna aktiveras när en Pioneerreceiver som stöder PQLS-funktionen är ansluten direkt till HDMI OUT-uttaget med en HDMI-kabel och spelaren är inställd på följande sätt (sidan 42): Control: On (På) Se även bruksanvisningen till receivern. På Pioneers webbplats anges vilka receivrar som stöder PQLS-funktionen. Varning PQLS-funktionen kan sluta fungera när upplösningen ändras. PQLS-funktionen börjar fungera igen om uppspelningen stoppas och startas om. När funktionen PQLS 2ch aktiveras är det inte säkert att färgerna visas korrekt om bilden matas ut genom spelarens VIDEO OUTPUT-utgång. Då ska TV:n och receivern anslutas till HDMI-uttaget för att bilden ska visas korrekt. Sätt på strömmen till den receiver som är ansluten till HDMI OUT-uttaget och starta sedan uppspelning av skivan. OBS PQLS-indikatorn tänds på displayen på spelarens frontpanel när PQLS-funktionen är aktiverad (sidan 15). 02 Svenska Dansk Suomi 19 Sv

20 02 Ansluta en TV Se Ansluta en receiver eller förstärkare till höger på denna sida om du istället vill ansluta en receiver eller förstärkare med HDMI-kabel. Varning Håll i kontakten när du ansluter eller drar ur kabeln. Om du belastar kontakten kan fel uppstå så att ingen bildsignal matas ut. BDP-450 Anslut en TV till uttaget HDMI OUT (MAIN). Bakpanelen på BDP-450 Ansluta en receiver eller förstärkare För att kunna njuta av surroundljud i formaten Dolby TrueHD, Dolby Digital Plus, Dolby Digital, DTS-HD Master Audio, DTS-HD High Resolution Audio eller DTS Digital Surround ska du ansluta spelaren till en receiver eller förstärkare. Anvisningar om hur TV:n och högtalarna ska anslutas till receivern eller förstärkaren hittar du i bruksanvisningen till receivern respektive förstärkaren. Varning Håll i kontakten när du ansluter eller drar ur kabeln. Om du belastar kontakten kan fel uppstå så att ingen bildsignal matas ut. BDP-450 Bakpanelen på BDP-450 HDMI-kabel (säljs i fackhandeln) Till HDMIingång Passa in kontakten i uttaget och tryck den rakt inåt. Det går också att ansluta till en receiver eller förstärkare med en HDMI-kabel (se till höger). Signalflödets riktning TV Det går också att ansluta en TV till uttaget HDMI OUT (MAIN) via en receiver eller förstärkare. Se Ansluta en receiver eller förstärkare till höger på denna sida. Passa in kontakten i uttaget och tryck den rakt inåt. Till HDMI-ingång HDMI-kabel (säljs i fackhandeln) Receiver eller förstärkare Receiver eller förstärkare Varning Kontrollera att HDMI-funktionen (HDMI Mode) är inställd på Dual (Två) (sidan 41). BDP-150 Bakpanelen på BDP-150 HDMI-kabel (säljs i fackhandeln) TV Från HDMI-utgång till HDMI-ingång Signalflödets riktning HDMI-kabel (säljs i fackhandeln) Till HDMIingång Passa in kontakten i uttaget och tryck den rakt inåt. Det går också att ansluta till en receiver eller förstärkare med en HDMI-kabel (se till höger). Signalflödets riktning 20 Sv TV

21 Anslutningar för bättre bild- och ljudkvalitet När du ansluter en TV (eller projektor) och AV-förstärkare till spelaren ska du ansluta dem så att bild- och ljudsignalerna överförs separat för att få högre bild- och ljudkvalitet. Bakpanelen på BDP-450 Passa in kontakten i uttaget och tryck den rakt inåt. TV Till HDMI-ingång HDMI-kabel (säljs i fackhandeln) Receiver eller förstärkare Signalflödets riktning Viktigt Kontrollera att HDMI-funktionen (HDMI Mode) är inställd på Separate (Två) (sidan 41). Om den AV-förstärkare som är ansluten till HDMI OUT (SUB)-uttaget även är ansluten till en TV kan TV:n eventuellt byta ingång automatiskt. Om detta inträffar ska du stänga av HDMI-kontrollen på TV:n. Ansluta video- och ljudkablar OBS Vilka inställningar du ska välja på inställningsguiden (Setup Navigator) beror på vilken sorts kabel du har anslutit (sidan 24). För att mata ut bildsignaler från spelaren måste den anslutas med en videokabel (gäller ej när du ansluter med en HDMI-kabel). Ansluta en TV med en video-/ ljudkabel (gäller endast BDP- 150) Viktigt Anslut spelarens videoutgång direkt till TV:n. Denna spelare stöder analogt kopieringsskydd. Därför är det inte säkert att bilden visas korrekt om du har anslutit spelaren till en TV via en DVD-inspelare/ videobandspelare eller när du spelar något på spelaren som har spelats in på en DVD-inspelare/ videobandspelare. Ibland kan bilden inte heller visas på grund av kopieringsskyddet om spelaren är ansluten till en TV med inbyggd videobandspelare. Kontakta TV-tillverkaren för ytterligare information. Bakpanelen på BDP-150 Gul Vit 02 Svenska Dansk Suomi BDP-150 Bakpanelen på BDP-150 Röd HDMI-kabel (säljs i fackhandeln) Till HDMIingång Receiver eller förstärkare Passa in kontakten i uttaget och tryck den rakt inåt. Signalflödets riktning Video-/ljudkabel (medföljer) TV Det går också att ansluta till en receiver eller förstärkare. Anslut ljudet med en koaxial, digital ljudkabel eller en vanlig ljudkabel (2 kanaler) (sidan 22). Till bild-/ljudingångar HDMI-kabel (säljs i fackhandeln) Från HDMIutgång Till HDMIingång TV Signalflödets riktning OBS Bildsignaler matas ut med en upplösning på 480/576I eller 480/576P när du ansluter spelaren med en videokabel. Hur bildupplösningen är inställd avgör om bilden kommer att matas ut eller ej. 21 Sv

22 02 Ansluta en receiver eller förstärkare med en koaxial digital ljudkabel Koaxial digital ljudkabel (medföljer ej) Till koaxial digital ljudingång Receiver eller förstärkare Bakpanelen på BDP-150 Röd OBS För att kunna byta bildsignal från receivern eller förstärkaren måste du ansluta även videoutgångarna. Ansluta produkter till USB-uttaget Vit Om USB-enheter Video-/ljudkabel (medföljer) 2-kanaligt analogt ljud kan också anslutas (gäller endast BDP-150). Till ljudingångar Signalflödets riktning Följande USB-enheter kan anslutas till spelaren: USB 2.0-kompatibelt USB-minne (kapacitet på 1 GB eller mer, 2 GB eller mer rekommenderas) eller extern hårddisk (kapacitet på högst 2 TB) Filsystem: FAT16, FAT32 eller NTFS Ansluta USB-enheten Viktigt Kontrollera att spelaren är avstängd innan du ansluter eller drar ur en USB-enhet. Använd en tom USB-enhet (där det inte finns någonting lagrat). När du använder en extern hårddisk som extern lagringsenhet ska du kontrollera att strömmen till hårddisken är på innan du sätter på spelaren. Om USB-enheten är skrivskyddad ska du stänga av skrivskyddet. När du ansluter USB-kabeln ska du hålla i kontakten, sätta i kontakten så att den är rättvänd för att passa i uttaget och sticka in den horisontellt. Om kontakten belastas på något sätt kan det bli glappkontakt så att det inte går att lagra data på USBenheten. När en USB-enhet är ansluten och spelaren är påslagen får strömkabeln inte dras ur. Spelarens frontpanel USB-minne USB-kabel (säljs i fackhandeln) Bakpanelen på BDP-450 Hårddisk, etc. OBS Produkter formaterade med ett annat filsystem än de ovan nämnda kan inte användas. USB-enheten kan eventuellt inte identifieras om den har flera partitioner. Alla USB-minnen fungerar inte tillsammans med den här spelaren. Pioneer garanterar inte att alla USB-enheter fungerar tillsammans med denna spelare. USB-minne USB-kabel (säljs i fackhandeln) Hårddisk, etc. OBS Produkterna fungerar eventuellt inte ordentligt om de är anslutna till USB-uttaget via en kortläsare eller USB-hub. Använd en USB-kabel som är högst två meter lång. 22 Sv
