1 Användarhandbok w2228h w2448h/hc w2558hc

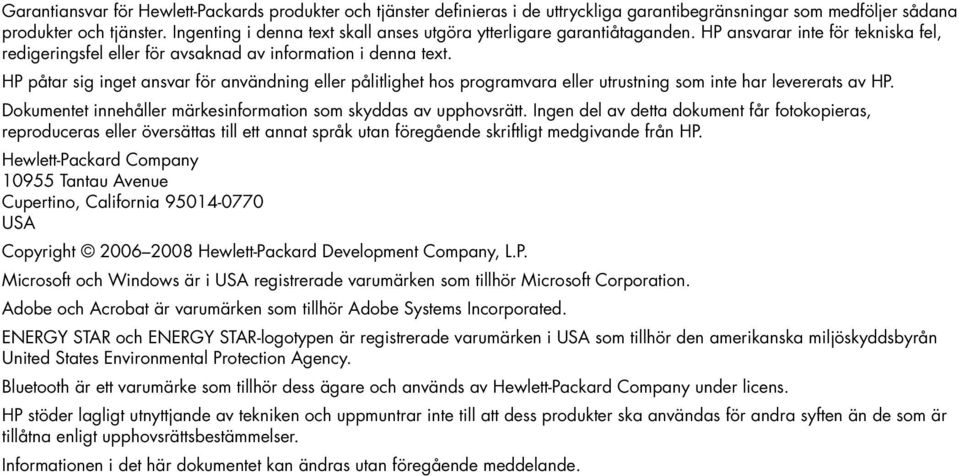

2 Garantiansvar för Hewlett-Packards produkter och tjänster definieras i de uttryckliga garantibegränsningar som medföljer sådana produkter och tjänster. Ingenting i denna text skall anses utgöra ytterligare garantiåtaganden. HP ansvarar inte för tekniska fel, redigeringsfel eller för avsaknad av information i denna text. HP påtar sig inget ansvar för användning eller pålitlighet hos programvara eller utrustning som inte har levererats av HP. Dokumentet innehåller märkesinformation som skyddas av upphovsrätt. Ingen del av detta dokument får fotokopieras, reproduceras eller översättas till ett annat språk utan föregående skriftligt medgivande från HP. Hewlett-Packard Company Tantau Avenue Cupertino, California USA Copyright Hewlett-Packard Development Company, L.P. Microsoft och Windows är i USA registrerade varumärken som tillhör Microsoft Corporation. Adobe och Acrobat är varumärken som tillhör Adobe Systems Incorporated. ENERGY STAR och ENERGY STAR-logotypen är registrerade varumärken i USA som tillhör den amerikanska miljöskyddsbyrån United States Environmental Protection Agency. Bluetooth är ett varumärke som tillhör dess ägare och används av Hewlett-Packard Company under licens. HP stöder lagligt utnyttjande av tekniken och uppmuntrar inte till att dess produkter ska användas för andra syften än de som är tillåtna enligt upphovsrättsbestämmelser. Informationen i det här dokumentet kan ändras utan föregående meddelande.

3 Vedertagna benämningar Följande avsnitt beskriver de vedertagna benämningar som används i detta dokument. OBS! Viktigt och Varning I hela denna handbok gäller att textblock kan medföljas av en symbol. Dessa textblock är anmärkningar, viktig information och varningar och de används enligt följande: VARNING! Anger att underlåtande att följa anvisningarna kan leda till kroppsskada eller dödsfall. VAR FÖRSIKTIG: Anger att underlåtande att följa anvisningarna kan leda till skada i utrustning eller förlust av information. OBS! Anger att det finns mer information. Användarhandbok iii

4 iv Användarhandbok

5 Innehåll Vedertagna benämningar... iii OBS! Viktigt och Varning... iii 1 Produktens funktioner HP LCD-bildskärmar Funktioner Säkerhet och underhåll Viktig säkerhetsinformation Säkerhetsföreskrifter Underhåll Rengöra bildskärmen Installera bildskärmen Packa upp skärmen Installera bildskärmen Vik ut bildskärmen Montera bildskärmen på en vägg Förberedelse Ansluta VGA- (analog) eller DVI-D-kabeln (digital) Så här ansluter du VGA-kabeln Så här ansluter du DVI-D-kabeln Ansluta VGA- / DVI-I-kabeln (endast vissa modeller) Ansluta HDMI-kabeln Kablar och kort för ljud och video Anslut ljudkabeln Ansluta USB-kabeln Ansluta USB-enheter till bildskärmen Ansluta nätsladden Kabelhantering Justera lutningen Justera vridningen Justera höjden Svänga bildskärmen Tangentbordsparkering Användarhandbok v

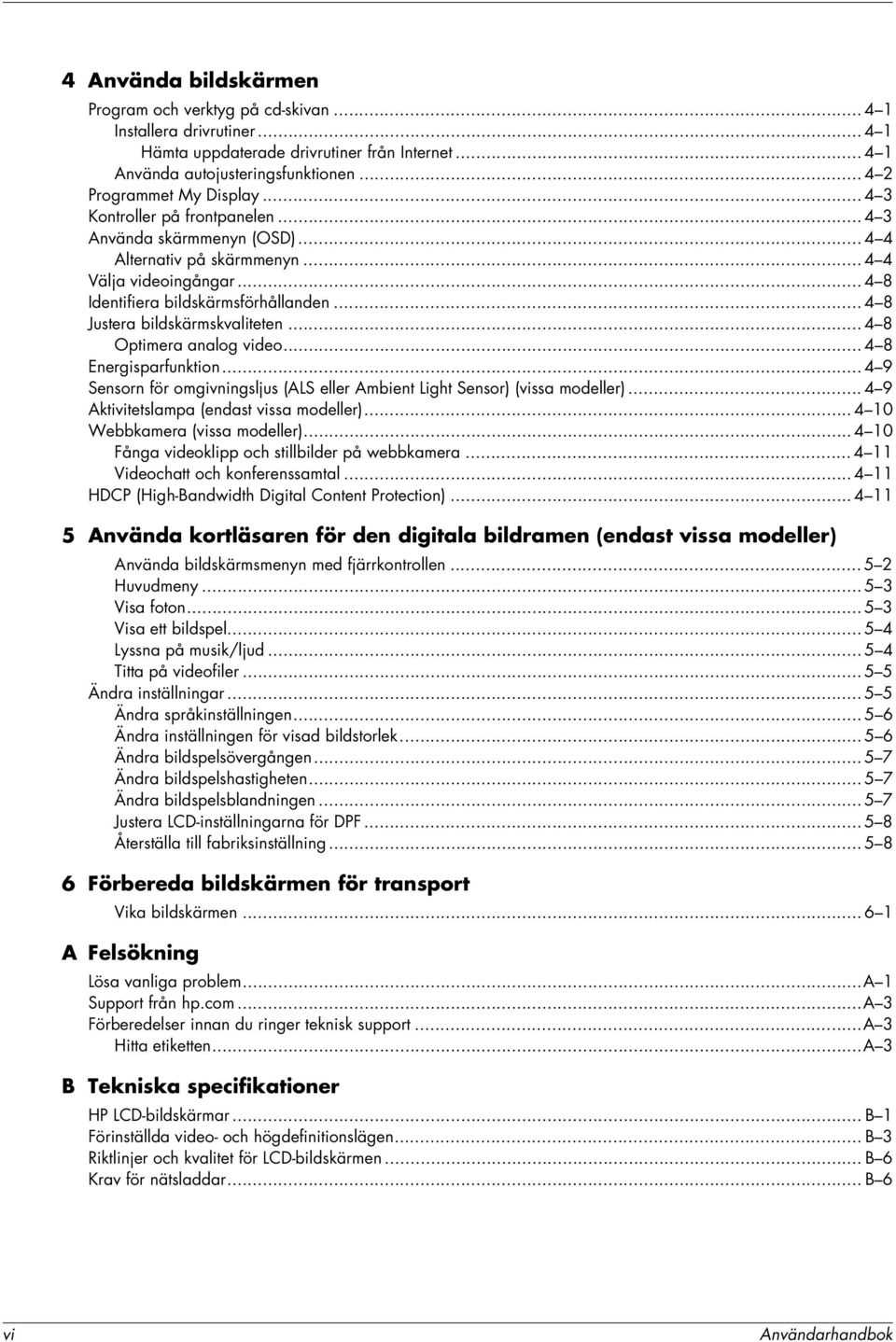

6 4 Använda bildskärmen Program och verktyg på cd-skivan Installera drivrutiner Hämta uppdaterade drivrutiner från Internet Använda autojusteringsfunktionen Programmet My Display Kontroller på frontpanelen Använda skärmmenyn (OSD) Alternativ på skärmmenyn Välja videoingångar Identifiera bildskärmsförhållanden Justera bildskärmskvaliteten Optimera analog video Energisparfunktion Sensorn för omgivningsljus (ALS eller Ambient Light Sensor) (vissa modeller) Aktivitetslampa (endast vissa modeller) Webbkamera (vissa modeller) Fånga videoklipp och stillbilder på webbkamera Videochatt och konferenssamtal HDCP (High-Bandwidth Digital Content Protection) Använda kortläsaren för den digitala bildramen (endast vissa modeller) Använda bildskärmsmenyn med fjärrkontrollen Huvudmeny Visa foton Visa ett bildspel Lyssna på musik/ljud Titta på videofiler Ändra inställningar Ändra språkinställningen Ändra inställningen för visad bildstorlek Ändra bildspelsövergången Ändra bildspelshastigheten Ändra bildspelsblandningen Justera LCD-inställningarna för DPF Återställa till fabriksinställning Förbereda bildskärmen för transport Vika bildskärmen A Felsökning Lösa vanliga problem...a 1 Support från hp.com...a 3 Förberedelser innan du ringer teknisk support...a 3 Hitta etiketten...a 3 B Tekniska specifikationer HP LCD-bildskärmar... B 1 Förinställda video- och högdefinitionslägen... B 3 Riktlinjer och kvalitet för LCD-bildskärmen... B 6 Krav för nätsladdar... B 6 vi Användarhandbok

7 C Normer och föreskrifter FCC-regler...C 1 Modifikationer...C 1 Kablar...C 1 Försäkran om överensstämmelse för produkter märkta med FCC-logotypen, endast USA...C 1 Avfallshantering...C 2 Kemiska substanser...c 2 För Kanada...C 2 Avis Canadien...C 2 EU-normer...C 2 Avfallshantering av kasserade produkter för användare i privata hushåll inom EU...C 3 För Japan...C 3 Japansk strömkabel...c 3 Japansk Materialinnehållsdeklaration...C 3 För Korea...C 4 EPA Energy Star -kompatibilitet...c 4 HP:s återvinningsprogram...c 4 Användarhandbok vii

8 viii Användarhandbok

9 1 Produktens funktioner HP LCD-bildskärmar HP LCD-bildskärmar (Liquid Crystal Display) har en TFT-skärm (Thin-Film Transistor) med aktiv matris. Den här handboken innehåller information om följande modeller: Funktioner w2228h LCD-bildskärm w2448h/hc LCD-bildskärm w2558hc LCD-bildskärm Stor diagonal bildskärm Optimal upplösning: w2228h: 1680 x 60Hz w2448h/hc: 1920 x 60Hz w2558hc: 1920 x 60 Hz Plus stöd för helskärmsläge för lägre upplösningar Videoingångar som kan hanteras: VGA analog signal (endast vissa modeller) DVI digital signal HDMI (High-Definition Multimedia Interface) Snabb svarstid ger bättre prestanda för spel och grafik Behaglig att titta på både sittande och stående, eller när du flyttar dig från ena sidan av skärmen till den andra Lutningsjustering Höjdjustering Vridningsjustering Svängningsjustering, för liggande eller stående visning (endast vissa modeller) Webbkamera och mikrofon (endast vissa modeller) Minneskortläsare med 2 platser, med fjärrkontroll (endast vissa modeller) Löstagbar bildskärmsfot och monteringshål enligt VESA-standard (Video Electronics Standards Association) för flexibla monteringslösningar, inklusive väggmontering Öppning för säkerhetslås med ett Kensington-kabellås (kabellås säljs separat) Plug and Play-kapacitet, om datorsystemet kan hantera det Skärmmenyjusteringar (OSD) för enkel installation och skärmoptimering (välj engelska, förenklad kinesiska, franska, tyska, italienska, spanska, nederländska eller japanska) Inbyggda stereohögtalare, vända bakåt Fyra till sex Universal Serial Bus (USB) 2.0-portar för användning med USB-enheter. I modeller med sex USB-portar är två reserverade för intern användning (webbkamera och kortläsare). Användarhandbok 1 1

10 Produktens funktioner Sensorn för omgivningsljus (endast vissa modeller) Aktivitetslampa (endast vissa modeller) Tangentbordsparkering Energisparfunktion som minskar energiförbrukningen Skärmen med Quick View-inställningar (Snabbvisning) På cd-skivan finns: Drivrutiner Programvara för autojustering Programmet My Display (Min bildskärm) Programvara för webbkameran (endast vissa modeller) Dokument Adobe Acrobat Reader Utformning som har fot med två fästen 1 2 Användarhandbok

11 2 Säkerhet och underhåll Viktig säkerhetsinformation Nätsladden är avsedd att användas med bildskärmen. Om en annan sladd används bör du bara använda en strömkälla och anslutning som är kompatibel med bildskärmen. VARNING! Anslut alltid bildskärmen, datorn och annan utrustning till ett jordat uttag. För att bibehålla skyddet mot elektriska stötar och skador på utrustningen får du inte ta bort strömkabelns jordningsfunktion. Jordningen är en viktig säkerhetsfunktion. VARNING! För din egen säkerhet bör du se till att det jordade uttag du ansluter strömkabeln till är lätt att komma åt och sitter så nära utrustningen som möjligt. När du ska koppla bort strömmen från utrustningen drar du ut nätsladden ur eluttaget med ett fast grepp om kontakten. Dra aldrig i sladden. VAR FÖRSIKTIG: Skydda bildskärmen och datorn genom att ansluta alla strömkablar för datorn och kringutrustningen (till exempel bildskärm, skrivare och skanner) till ett överspänningsskydd, till exempel en förgreningsdosa med överspänningsskydd eller UPS (Uninterruptible Power Supply). Alla grendosor är inte försedda med överspänningsskydd, endast de som är försedda med en särskild etikett om detta. Använd en grendosa vars tillverkare erbjuder ersättning vid skada, så att du kan få ny utrustning om överspänningsskyddet inte fungerar. Säkerhetsföreskrifter Använd endast en strömkälla och anslutningar som är kompatibla med bildskärmen, enligt etiketten/plåten på bildskärmens baksida. Se till att den totala amperemärkningen för produkter som är anslutna till uttaget inte överstiger uttagets aktuella kapacitet, samt att amperemärkningen för produkter som är anslutna till nätsladden inte överstiger nätsladdens kapacitet. Amperemärkningen (Amps eller A) finns på en etikett på respektive enhet. Installera bildskärmen nära ett lättåtkomligt eluttag. Koppla bort bildskärmen genom att ta ett säkert tag om kontakten och dra ut den ur uttaget. Dra aldrig i sladden när du kopplar bort bildskärmen. Se till att inget ligger på nätsladden. Gå inte på sladden. Användarhandbok 2 1

12 Säkerhet och underhåll Underhåll Förbättra bildskärmens prestanda och livslängd: Öppna inte bildskärmens hölje och försök inte reparera produkten själv. Om bildskärmen inte fungerar som den ska, har tappats eller blivit skadad på annat sätt kontaktar du en auktoriserad Hewlett-Packard-återförsäljare eller tjänsteleverantör. Justera endast de kontroller som beskrivs i instruktionerna. Stäng av bildskärmen när den inte används. Du kan öka bildskärmens livslängd markant med hjälp av ett skärmsläckarprogram samt genom att stänga av bildskärmen när den inte används. Ställ bildskärmen i ett väl ventilerat område, skyddad från starkt ljus, värme och fukt. Skårorna och öppningarna i höljet är till för ventilation. De får inte blockeras eller täckas över. Skjut inte in föremål i skåror eller andra öppningar i höljet. Frånkoppla bildskärmen från vägguttaget innan du rengör den. Använd inte flytande rengöringsmedel eller rengöringssprejer. Tappa inte bildskärmen och placera den inte på instabila ytor. När du tar bort bildskärmsfoten måste du lägga bildskärmen med skärmen nedåt på en mjuk yta så att den inte repas eller går sönder. Rengöra bildskärmen Bildskärmen är en optisk enhet av högsta kvalitet. Den kräver särskild försiktighet vid rengöring. Rengör bildskärmen på följande sätt: 1. Stäng av datorn och bildskärmen. 2. Frånkoppla bildskärmen från vägguttaget innan du rengör den. VAR FÖRSIKTIG: Använd inte bensin, thinner, ammoniak eller andra flyktiga ämnen för att rengöra bildskärmen eller höljet. Skärmen kan skadas av sådana ämnen. Använd inte flytande rengöringsmedel eller rengöringssprejer. Använd aldrig vatten när du rengör en LCD-skärm. 3. Torka av skärmen med en torr, mjuk, ren trasa. Om ytterligare rengöring krävs använder du ett antistatiskt skärmrengöringsmedel. 4. Dammtorka bildskärmens hölje. Använd en fuktig trasa när du rengör höljet. Om höljet kräver ytterligare rengöring använder du en fuktig trasa med isopropylalkohol. 5. Koppla in bildskärmen igen. 6. Slå på bildskärmen och datorn. 2 2 Användarhandbok

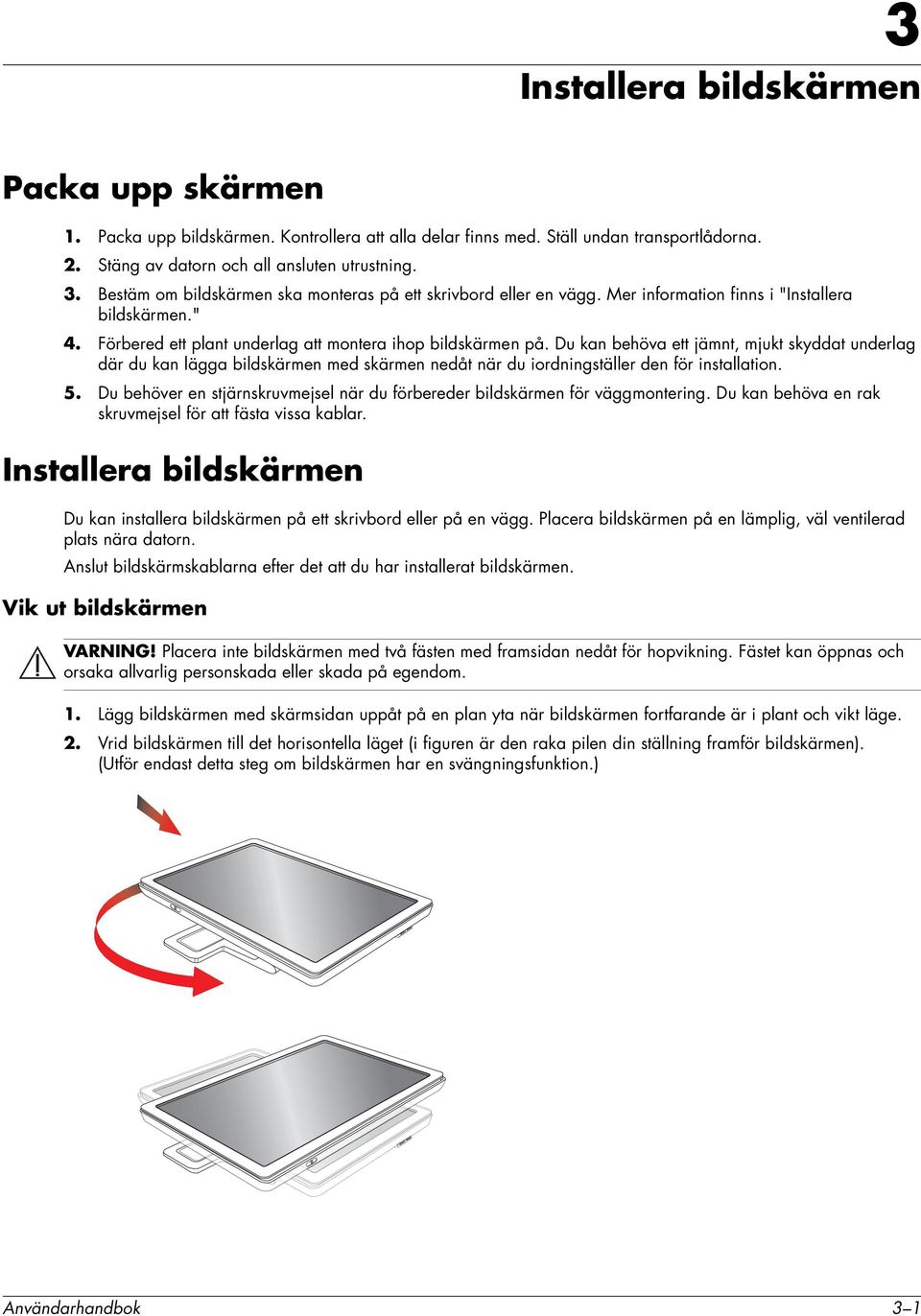

13 3 Installera bildskärmen Packa upp skärmen 1. Packa upp bildskärmen. Kontrollera att alla delar finns med. Ställ undan transportlådorna. 2. Stäng av datorn och all ansluten utrustning. 3. Bestäm om bildskärmen ska monteras på ett skrivbord eller en vägg. Mer information finns i "Installera bildskärmen." 4. Förbered ett plant underlag att montera ihop bildskärmen på. Du kan behöva ett jämnt, mjukt skyddat underlag där du kan lägga bildskärmen med skärmen nedåt när du iordningställer den för installation. 5. Du behöver en stjärnskruvmejsel när du förbereder bildskärmen för väggmontering. Du kan behöva en rak skruvmejsel för att fästa vissa kablar. Installera bildskärmen Du kan installera bildskärmen på ett skrivbord eller på en vägg. Placera bildskärmen på en lämplig, väl ventilerad plats nära datorn. Anslut bildskärmskablarna efter det att du har installerat bildskärmen. Vik ut bildskärmen VARNING! Placera inte bildskärmen med två fästen med framsidan nedåt för hopvikning. Fästet kan öppnas och orsaka allvarlig personskada eller skada på egendom. 1. Lägg bildskärmen med skärmsidan uppåt på en plan yta när bildskärmen fortfarande är i plant och vikt läge. 2. Vrid bildskärmen till det horisontella läget (i figuren är den raka pilen din ställning framför bildskärmen). (Utför endast detta steg om bildskärmen har en svängningsfunktion.) Användarhandbok 3 1

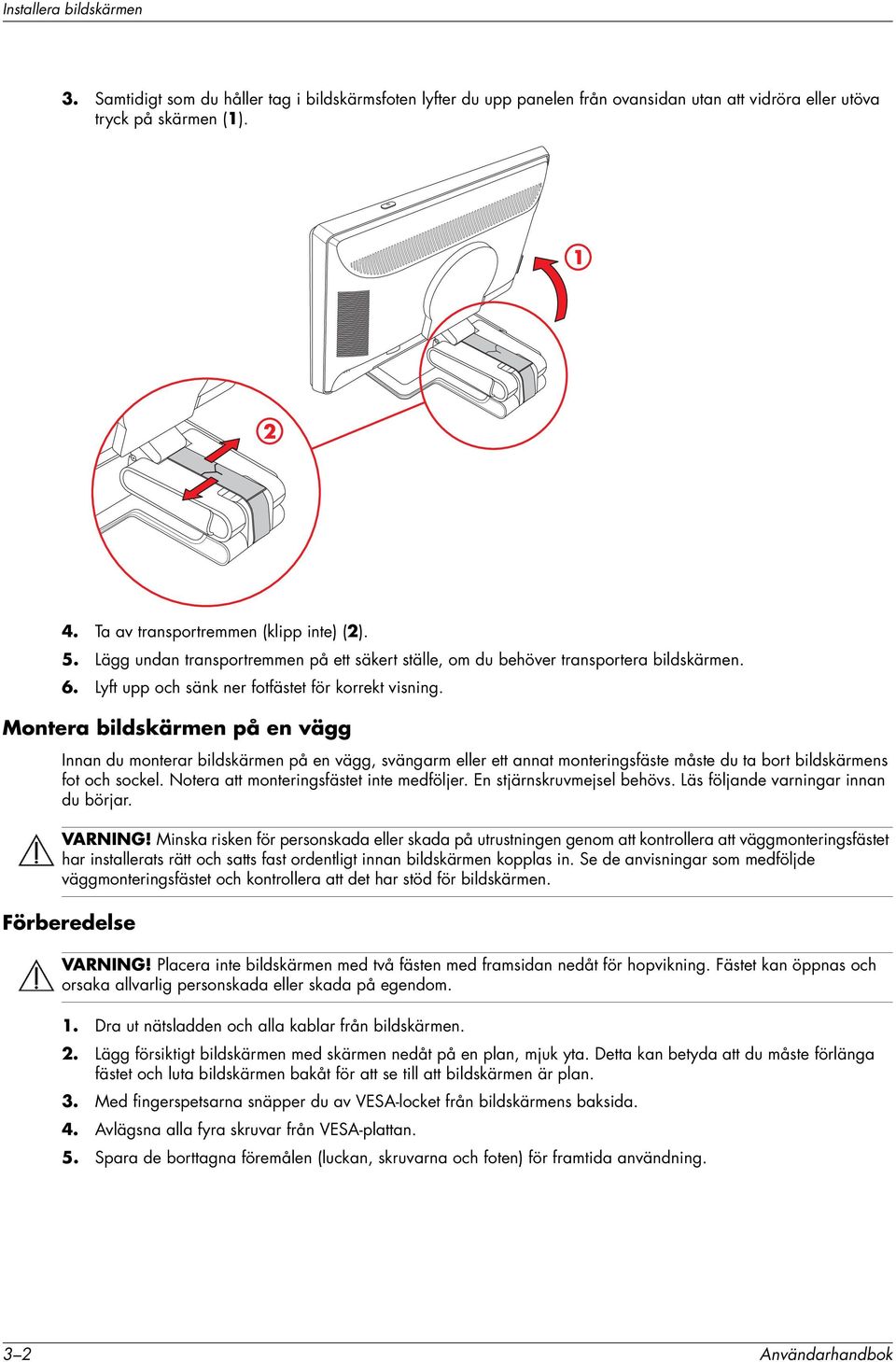

14 Installera bildskärmen 3. Samtidigt som du håller tag i bildskärmsfoten lyfter du upp panelen från ovansidan utan att vidröra eller utöva tryck på skärmen (1). 4. Ta av transportremmen (klipp inte) (2). 5. Lägg undan transportremmen på ett säkert ställe, om du behöver transportera bildskärmen. 6. Lyft upp och sänk ner fotfästet för korrekt visning. Montera bildskärmen på en vägg Innan du monterar bildskärmen på en vägg, svängarm eller ett annat monteringsfäste måste du ta bort bildskärmens fot och sockel. Notera att monteringsfästet inte medföljer. En stjärnskruvmejsel behövs. Läs följande varningar innan du börjar. VARNING! Minska risken för personskada eller skada på utrustningen genom att kontrollera att väggmonteringsfästet har installerats rätt och satts fast ordentligt innan bildskärmen kopplas in. Se de anvisningar som medföljde väggmonteringsfästet och kontrollera att det har stöd för bildskärmen. Förberedelse VARNING! Placera inte bildskärmen med två fästen med framsidan nedåt för hopvikning. Fästet kan öppnas och orsaka allvarlig personskada eller skada på egendom. 1. Dra ut nätsladden och alla kablar från bildskärmen. 2. Lägg försiktigt bildskärmen med skärmen nedåt på en plan, mjuk yta. Detta kan betyda att du måste förlänga fästet och luta bildskärmen bakåt för att se till att bildskärmen är plan. 3. Med fingerspetsarna snäpper du av VESA-locket från bildskärmens baksida. 4. Avlägsna alla fyra skruvar från VESA-plattan. 5. Spara de borttagna föremålen (luckan, skruvarna och foten) för framtida användning. 3 2 Användarhandbok

15 Installera bildskärmen 6. Följ instruktionerna som medföljde monteringsfästet så att bildskärmen sitter fast ordentligt. De fyra gängade monteringshålen som finns på baksidan av panelen är utformade enligt VESA-standarden för montering av platta bildskärmar. Bildskärmen använder standardavståndet 100 mm. Använd de fyra hålen för att fästa en svängarm eller annat monteringsfäste. Ansluta VGA- (analog) eller DVI-D-kabeln (digital) Använd en VGA-videokabel eller DVI-D-videokabel (tillhandahålls med vissa modeller). Innan du kan använda DVI måste datorn ha ett DVI-kompatibelt grafikkort. Anslutningarna finns på skärmens baksida. Kontrollera att datorn och bildskärmen är avstängda och att nätsladdarna är utdragna. Vissa grafikkort har både en DVI-anslutning och en DVI-till-VGA-konverterare som medföljer i lådan (endast vissa modeller). Om bildskärmen har en VGA-anslutning, men ingen DVI-anslutning, använd DVI-till-VGA-konverterare för anslutningen till datorn: Anslut DVI-till-VGA-konverteraren till DVI-anslutningen på datorgrafikkortet och anslut sedan VGA-kabeln till konverteraren och bildskärmen. Placeringen av anslutningarna för VGA- och DVI-D-kablarna kan variera Användarhandbok 3 3

16 Installera bildskärmen Så här ansluter du VGA-kabeln Anslut ena änden av VGA-videokabeln till baksidan på skärmen och den andra änden till VGA-videoanslutningen på datorns baksida. Så här ansluter du DVI-D-kabeln Anslut ena änden av DVI-D-videokabeln till baksidan på skärmen och den andra änden till DVI-videoanslutningen på datorn. Du kan bara använda den här kabeln om datorn har ett installerat DV-kompatibelt grafikkort. Bildskärmens DVI-D-anslutning och -kabel medföljer endast vissa modeller. OBS! Om du använder ett DVI-till-HDMI-kort måste du ansluta den gröna ljudkabeln för att aktivera högtalarna. Signalen från DVI-anslutningen är endast för video. Ansluta VGA- / DVI-I-kabeln (endast vissa modeller) Anslut VGA-änden av kabeln till datorns baksida och DVI-I-änden av kabeln till bildskärmen. Ansluta HDMI-kabeln Anslut en ände av HDMI-kabeln till baksidan av bildskärmen och den andra änden till en kompatibel digital ljud/video-källa så som en fristående enhet, dvd-spelare eller en digital-tv. 3 4 Användarhandbok

17 Installera bildskärmen Kablar och kort för ljud och video Följande tabell visar kabel- och korttyper som kan behövas för att ansluta bildskärmen till dator, tv eller fristående enhet. Antal och typ av kablar beror på vilken modell du har. Vissa kablar och kort ingår endast för vissa modeller och kan säljas separat. Kabel/kort Namn Beskrivning HDMI-kabel DVI-kabel HDMI överför en helt digital signal. Det är det rekommenderade valet för uppspelning från DVD eller DVR. HDMI kan skicka både okomprimerade digitala ljud- och digitala videosignaler, eftersom den har video-, ljud- och kontrollsignaler. DVI överför en helt digital videosignal. VGA-kabel VGA överför en analog videosignal. DVI-till-VGA-kort Ansluter en DVI-skärm till en VGA-anslutning på baksidan av dator, tv eller fristående enhet eller ansluter en VGA-skärm till en DVI-anslutning på baksidan av dator, TV eller fristående enhet. DVI-till-HDMI-kort VGA- till DVI-I-kabel Ansluter en DVI-skärm till en HDMI-anslutning på baksidan av dator, tv eller fristående enhet eller ansluter en HDMI-skärm till en DVI-anslutning på baksidan av dator, TV eller fristående enhet. OBS! Om du använder ett DVI-till-HDMI-kort måste du ansluta den gröna ljudkabeln för att aktivera högtalarna. Omvandlar en analog videosignal till en digital videosignal. OBS! När du använder en VGA- eller DVI-signal måste du ansluta ljudet separat eftersom en VGA- eller DVI-signal endast konverterar videodata, not ljuddata. Det är inte nödvändigt att ha en separat ljudanslutning när du använder en HDMI-signal eftersom en HDMI-signal kan konvertera både video- och ljuddata. Användarhandbok 3 5

18 Installera bildskärmen Anslut ljudkabeln Anslut de inbyggda högtalarna till datorn med ljudkabeln enligt följande illustration. Placeringen av anslutningarna för ljudkablarna kan variera Ansluta USB-kabeln Anslut USB-kabeln från datorn till USB In-anslutningen på bildskärmen. Detta aktiverar USB 2.0-portar på bildskärmen. USB In 3 6 Användarhandbok

19 Installera bildskärmen Ansluta USB-enheter till bildskärmen Du kan ansluta fyra USB-enheter, till exempel en USB-flashenhet eller digital videokamera, till din bildskärm. Gör bara detta efter det att du har anslutit USB-kabeln från datorn till bildskärmen. Ansluta nätsladden 1. Läs varningen nedan. VARNING! Minska risken för elektriska stötar eller skada på utrustningen: Ta inte bort jordkontakten. Jordningen är en viktig säkerhetsfunktion. Anslut nätsladden till ett jordat eluttag. Kontrollera att det jordade uttag du ansluter nätsladden till är lätt att komma åt och sitter så nära utrustningen som möjligt. Placera nätsladden på så sätt att ingen kan gå eller snubbla på den. Placera heller inga föremål på sladden. Placera inga föremål på nätsladdar eller kablar. Ordna dem så att ingen råkar snubbla över dem eller trampa på dem. Dra inte i sladdar eller kablar. Se "Tekniska specifikationer" i bilaga B för mer information. Ansluta nätsladden 2. Anslut ena änden av nätsladden till bildskärmen och den andra änden till ett jordat eluttag. Användarhandbok 3 7

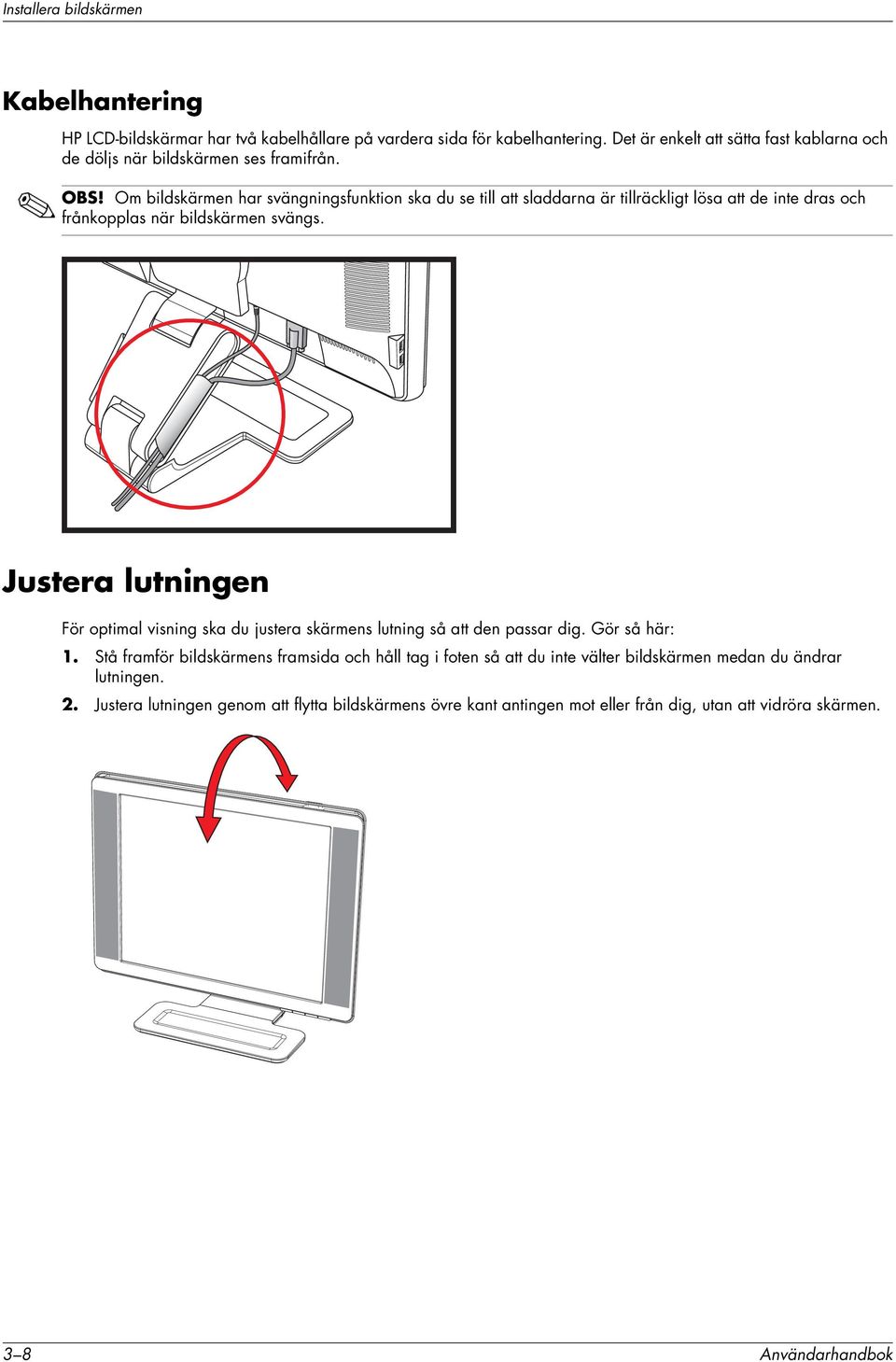

20 Installera bildskärmen Kabelhantering HP LCD-bildskärmar har två kabelhållare på vardera sida för kabelhantering. Det är enkelt att sätta fast kablarna och de döljs när bildskärmen ses framifrån. OBS! Om bildskärmen har svängningsfunktion ska du se till att sladdarna är tillräckligt lösa att de inte dras och frånkopplas när bildskärmen svängs.. Justera lutningen För optimal visning ska du justera skärmens lutning så att den passar dig. Gör så här: 1. Stå framför bildskärmens framsida och håll tag i foten så att du inte välter bildskärmen medan du ändrar lutningen. 2. Justera lutningen genom att flytta bildskärmens övre kant antingen mot eller från dig, utan att vidröra skärmen. 3 8 Användarhandbok

21 Installera bildskärmen VAR FÖRSIKTIG: Bildskärmen kan falla baklänges om fästet är helt öppet och bildskärmen lutas bakåt alltför långt. Justera vridningen HP LCD-bildskärmen möjliggör en användbar rörelseräckvidd med vridfunktionen. VAR FÖRSIKTIG: Undvik repor och andra skador genom att undvika att tillämpa tryck på LCD-skärmen medan du justerar vridningen eller ändrar lutningen. Användarhandbok 3 9

22 Installera bildskärmen Justera höjden Bildskärmen justeras enkelt upp och ner genom att dra ut eller sänka fästet. Svänga bildskärmen OBS! Du kan behöva installera programvaran My Display för att den här svängningsegenskapen (endast vissa modeller) ska fungera. Se "Programmet My Display" i kapitlet Använda bildskärmen för information om hur du installerar den här programvaran. Vissa grafikkort stöder rotation av bildskärmsbilden automatiskt. 1. Stå framför bildskärmen och håll nere foten. Luta bildskärmen bakåt 10 till 30 grader genom att dra den nedre änden av skärmen mot dig Användarhandbok

23 Installera bildskärmen VAR FÖRSIKTIG: Det första steget är viktigt bildskärmen med två fästen kan repa fotens yta om bildskärmen inte är tillräckligt bakåtlutad innan du svänger den. 2. Om bildskärmen är i liggande position, efter det att den lutats bakåt, sväng bildskärmen medurs till stående position. Om den är i stående position, luta den bakåt och sväng bildskärmen moturs till liggande position. Användarhandbok 3 11

24 Installera bildskärmen Tangentbordsparkering Om du behöver mer utrymme på skrivbordet kan du placera tangentbordet under bildskärmen när du inte använder det Användarhandbok

25 4 Använda bildskärmen Program och verktyg på cd-skivan Cd-skivan som medföljde bildskärmen innehåller drivrutiner och programvara som du kan installera på datorn. Installera drivrutiner Om du märker att du måste uppdatera drivrutinerna kan du installera INF- och ICM-filer med skärmdrivrutiner från cd-skivan, eller hämta dem från Internet. Installera programvaran med skärmdrivrutiner från cd-skivan: 1. Sätt in cd-skivan i datorns cd-enhet. CD-menyn öppnas. 2. Välj språk. 3. Klicka på Installera programvara med skärmdrivrutiner. 4. Följ anvisningarna som visas på skärmen. 5. Starta om datorn. 6. Se till att rätt upplösning och uppdateringsfrekvens visas under Bildskärm på Kontrollpanelen. Mer information finns i dokumentationen för operativsystemet Windows. OBS! Du kanske måste installera de digitalt signerade skärmdrivrutinerna (INF- eller ICM-filer) manuellt från cd-skivan om något går fel under installationen. Läs filen "Driver Software Readme" på cd-skivan om du vill få instruktioner (endast på engelska). Hämta uppdaterade drivrutiner från Internet Hämta den senaste versionen av drivrutiner och programvarufiler på HP:s supportplats: 1. Se: 2. Välj land/region. 3. Välj Ladda ned drivrutiner och programvara. 4. Ange modellnummer för din bildskärm. Sidorna för hämtning av programvara till din bildskärm visas. 5. Ladda ned och installera drivrutiner och programvara med hjälp av instruktionerna på nedladdningssidorna. 6. Se till att systemet uppfyller kraven. Användarhandbok 4 1

26 Använda bildskärmen Använda autojusteringsfunktionen Du kan enkelt optimera skärmens prestanda för VGA-indata genom att använda knappen Auto/Select och programvaran för autojusteringsmönster på den medföljande cd-skivan. Använd inte den här metoden om bildskärmen använder en DVI- eller HDMI-ingång. Om bildskärmen använder VGA-indata kan du rätta till följande bildproblem med den här metoden: Suddigt eller otydligt fokus Eftersläpning, streck eller skuggeffekter Svaga vertikala streck Tunna horisontella rullningslinjer Bilden är inte centrerad VAR FÖRSIKTIG: Bilden kan brännas in i skärmen på bildskärmar som visar samma statiska bild på skärmen under en längre tid (12 på varandra följande timmar utan användning). Du kan undvika detta genom att aktivera en skärmsläckare, eller genom att stänga bildskärmen när den inte ska användas under en längre tid. Bilder som bränns in på skärmen är något som kan hända på alla LCD-skärmar. Så här använder du autojusteringsfunktionen: 1. Låt bildskärmen värma upp i 20 minuter innan du utför justeringen. 2. Tryck på knappen Auto/Select på bildskärmens frontpanel. Du kan också trycka på knappen Menu och välja Image Control (Bildkontroll) och sedan Auto Adjustment (Automatisk justering) i skärmmenyn. Mer information finns i "Justera bildskärmskvaliteten" i det här kapitlet. Om du inte är nöjd med resultatet fortsätter du. 3. Sätt in cd-skivan i datorns cd-enhet. Cd-menyn öppnas. 4. Välj språk. 5. Välj Öppna programmet för automatisk justering. 6. Konfigurationstestmönstret visas. Konfigurationstestmönstret för den automatiska justeringen 7. Tryck på knappen Auto/Select på bildskärmens frontpanel så att en stabil och centrerad bild visas. 4 2 Användarhandbok

27 Använda bildskärmen Programmet My Display Använd My Display för att välja inställningar för optimal visning. Du kan välja inställningar för spel, filmer, fotoredigering eller bara för arbete på dokument och kalkylblad. My Display ger dig också ett enkelt sätt att justera inställningr så som ljusstyrka, färg och kontrast. Installera programmet: 1. Sätt in cd-skivan i datorns cd-enhet. Cd-menyn öppnas. 2. Välj språk. 3. Klicka på Installera programmet My Display (tillgängligt på vissa modeller). 4. Följ anvisningarna som visas på skärmen. 5. Starta om datorn. Öppna programvaran My Display så här: 1. Klicka på ikonen HP My Display i Aktivitetsfältet. Eller 1. Klicka på startknappen i Windows Vista i Aktivitetsfältet. 2. Klicka på Alla program. 3. Klicka på HP My Display. 4. Välj HP My Display. För ytterligare information, se direkthjälpen på skärmen i programvaran. Kontroller på frontpanelen Kontrollknapparna finns på framsidan av eller längst upp på bildskärmen: Ikon Power (Ström) Beskrivning Slår på bildskärmen och försätter den i vänteläge eller viloläge. OBS! Beroende på modell finns strömknappen längst upp på eller på framsidan av bildskärmen. Menu (Meny) Öppnar, väljer eller avslutar skärmmenyn. Justerar volymnivån. Source Väljer videoingångskälla från datorn. Navigerar baklänges genom skärmmenyn och minskar justeringsnivåerna. + Navigerar framåt genom skärmmenyn och ökar justeringsnivåerna. Auto Select Ställer automatiskt in bildskärmen på den bästa visningen när skärmmenyn inte är aktiv. Inför det markerade alternativet. Användarhandbok 4 3

28 Använda bildskärmen Använda skärmmenyn (OSD) En skärmmeny är en bild som visas överlagd på en skärmbild och används ofta för bildskärmar, tv-apparater, videospelare och dvd-spelare för att visa information så som volym, kanal och tid. OBS! Du kan justera inställningarna genom att använda skärmmenyprogrammet My Display eller kontrollknapparna på frontpanelen. 1. Om bildskärmen inte redan är på trycker du på strömbrytaren för att starta den. 2. Gå till skärmmenyn genom att trycka på knappen Menu. Huvudmenyn för skärmen visas. 3. Navigera genom huvudmenyn eller undermenyn genom att trycka på + (plus) på bildskärmens frontpanel för att bläddra uppåt eller (minus) för att bläddra bakåt. Välj sedan den markerade funktionen genom att trycka på knappen Auto/Select. Menyn återgår till alternativet längst upp om du bläddrar förbi det nedersta valet. Menyn går till alternativet längst ned om du bläddrar förbi det översta valet. 4. Ändra skalan för ett markerat objekt genom att trycka på knappen + eller. 5. Välj Spara och återgå. Om du inte vill spara inställningen väljer du Avbryt på undermenyn eller Avsluta på huvudmenyn. 6. Stäng skärmmenyn genom att trycka på knappen Menu. OBS! När en meny visas gäller att om knapparna inte vidrörs under 30 sekunder (fabriksinställning), sparas justeringar och inställningar och menyn stängs. Alternativ på skärmmenyn Följande tabell visar alternativen på skärmmenyn och tillhörande funktionsbeskrivningar. När du har ändrat ett alternativ på skärmmenyn, och om menyskärmen har dessa alternativ, kan du välja: Avbryt för att återgå till föregående menynivå. Spara och återgå för att spara alla ändringar och återgå till den huvudsakliga bildskärmsmenyn. Alternativet Spara och återgå är endast aktivt om du ändrar ett menyalternativ. Återställ för att ändra tillbaka till den tidigare inställningen. 4 4 Användarhandbok

29 Använda bildskärmen Ikon Alternativ på huvudmenyn Alternativ på undermenyn Beskrivning Växla videoingång (endast vissa modeller) Ändrar signalkälla för videoindata när bildskärmen är ansluten till två aktiva och giltiga videokällor. Källorna för växling av videoingång kan ta flera sekunder. Ljusstyrka Justerar skärmens ljusstyrkenivå. Kontrast Justerar skärmens kontrastnivå. Bildkontroll Justerar skärmbilden. Aktiverar eller inaktiverar också sensorn för omgivningsljus (vissa modeller). Automatisk justering Justerar skärmbilden automatiskt (endast VGA-indata). Horisontell placering Justerar bildens horisontella placering (endast VGA-indata). Vertikal placering Justerar bildens vertikala placering (endast VGA-indata). Egen skaländring Markerar metoden som används för att formatera den information som visas på bildskärmen. Välj: Fyll hela skärmen Bilden fyller hela skärmen och kan se förvrängd eller förlängd ut eftersom höjd och bredd inte överensstämmer. Fyll till bildförhållande Bilden storleksändras så att den passar på skärmen och upprätthåller proportionell bild. Overdrive vid uppdatering (vissa modeller) Ger åtkomst till panelens overdrive-funktionen grå-till-grå. Endast aktiverat för panelens inbyggda upplösning. Standard är Av. Skärpa (vissa modeller) Justerar skärmbilden med en skala på mellan 1 och 5 så att den ser skarpare eller mjukare ut. OBS! Om den egna skaländringsmenyn ett-till-ett väljs inaktiveras skalan och även funktionen Skärpa. Sensorn för omgivningsljus (ALS eller Ambient Light Sensor) (vissa modeller) Justerar skärmens ljusstyrka beroende på miljöns omgivningsljus. Sensorn finns på bildskärmens vänstra framsida. Standard är att sensorn är inställd till På. Om du justerar läget Snabbvisning, funktionen Ljusstyrka, Kontrast eller srgb på skärmmenyn, inaktiveras omgivningsljussensorn automatiskt. Klocka Minimerar eventuella vertikala staplar eller ränder som är synliga i skärmens bakgrund. När du justerar klockan ändrar det dessutom den horisontella skärmbilden (endast VGA-indata). Klockfas Justerar visningsfokus. Med den här justeringen kan du ta bort allt horisontellt brus och radera eller göra bilden med tecken skarpare (endast VGA-indata). Användarhandbok 4 5

30 Använda bildskärmen Ikon Alternativ på huvudmenyn Alternativ på undermenyn Beskrivning (Fortsättning) Färg Väljer skärmfärgen. Fabriksinställningen är 6500 K eller Anpassad färg, beroende på modell K Ändras till något blåaktigt vitt K Ändras till något rödaktigt vitt. Anpassad färg srgb Väljer och justerar dina egna färgskalor: R Anger din egen nivå för röd färg. G Anger dina egna nivå för grön färg. B Anger dina egna nivå för blå färg. Ställer in dina skärmfärger så att de är anpassade till de färgstandarder som används i bildteknologibranschen. Snabbvisning Väljer visningsläge. Film Foto Spel Text Anpassad Väljer filmläget. Väljer fotoläget. Väljer spelläget. Väljer textläget. Inställningar sparas när användaren justerar Ljusstyrka, Kontrast eller Färg i ett av alternativen för Snabbvisning. Språk Hantering Väljer vilket språk skärmmenyn visas på. Fabriksinställningen är engelska. Väljer energisparfunktionerna för bildskärmen. Volym Menykontroll Energisparfunktion Displayläge Justerar volymnivån. Justerar bildskärmsmenyns position på skärmen. Horisontell skärmmenyplacering Ändrar visningspositionen för bildskärmsmenyn till vänster eller höger område på skärmen. Det fabriksinställda värdet är 50. Vertikal skärmmenyplacering Ändrar visningspositionen för bildskärmsmenyn till området längst upp eller längst ner på skärmen. Det fabriksinställda värdet är 50. Menytransparens Justera för att visa bakgrundsinformationen via bildskärmsmenyn. Timeout för skärmmenyerna Ställer in tidslängden i sekunder under vilken bildskärmsmenyn är synlig efter det att du tryckt ner sista knapp. Det fabriksinställda värdet är 30 sekunder. Aktiverar energisparfunktionen (se "Energisparfunktion" i det här kapitlet). Välj: På Av Fabriksinställningen är På. Visar information om upplösning, uppdateringsfrekvens och frekvens på skärmen varje gång du använder den huvudsakliga skärmmenyn. Välj: På Av Fabriksinställningen är På eller Av, beroende på modell. 4 6 Användarhandbok

31 Använda bildskärmen Ikon Alternativ på huvudmenyn Alternativ på undermenyn Beskrivning (Fortsättning) Hantering (forts.) Statusvisning vid påslagning Visar driftstatus för bildskärmen varje gång bildskärmen slås på. Välj var du vill visa status: Överst Mitten Nederst Av Fabriksinställningen är Överst eller Av, beroende på modell. DDC/CI-stöd Låter datorn styra vissa skärmmenyfunktioner så som ljusstyrka, kontrast och färgtemperatur. Välj: På Av Fabriksinställningen är På. På/av-lampan för panelen Tänder eller släcker lampan (lysdioden) i strömbrytaren. När den är inställd till Av, är lampan alltid släckt. Vilotimer Tillhandahåller menyalternativen för timerjustering: Ställ in innevarande tid Ställer in innevarande tid i timmar och minuter. Ställ in vilotid Ställer in hur länge du vill att bildskärmen ska vara i viloläge. Ställ in på-tid Ställer in den tid du vill att bildskärmen ska vakna upp ur viloläget. Timer Ställer in funktionen Vilotimer till På eller Av. Standardinställningen är Av. Vila nu Ställer in bildskärmen att omedelbart gå till viloläge. Standardvideoingång Väljer standardvideoindatasignal när bildskärmen är ansluten till två aktiva och giltiga videokällor. Standard är DVI. Du måste starta om datorn för att ändringen ska träda i kraft. Information Väljer och visar viktig information om bildskärmen. Aktuella inställningar Tillhandahåller aktuellt läge för videoingång. Rekommenderade inställningar Tillhandahåller rekommenderat upplösningsläge och uppdateringsfrekvens för bildskärmen. Serienummer Anger serienumret för bildskärmen. Du behöver serienumret när du kontaktar HP:s tekniska support. Version Anger versionen för bildskärmens inbyggda programvara. Timmar med bakgrundsbelysning Rapporterar sammanlagt antal timmars användning med bakgrundsbelysning. Service Support För servicesupport, gå till: Återställ fabriksinställningar Återställer inställningar till fabriksinställda värden. Användarhandbok 4 7

32 Använda bildskärmen Välja videoingångar Ingångarna är: VGA-ingång (analog) DVI-D-ingång (digital) HDMI-anslutning Bildskärmen identifierar automatiskt vilken ingång som har giltiga videosignaler och börjar visa bilden. Du kan ansluta VGA-kabeln, DVI-D-kabeln eller båda. Om båda kablar installeras blir standardingångsvalet DVI. HDMI-kabeln är i stället för DVI-D-kabeln. Källan för indata kan ändras med alternativet Ändra videoingång på bildskärmsmenyn. Det kan ta flera sekunder att växla från VGA- till HDMI-ingång. Identifiera bildskärmsförhållanden Särskilda meddelanden visas på bildskärmen under följande bildskärmsförhållanden: Indatasignal utanför räckvidd Visar att bildskärmen inte stöder videokortets indatasignal på grund av att upplösningen eller uppdateringsfrekvensen är inställda på ett högre värde än bildskärmen klarar. Ändra inställningarna för ditt videokort till en lägre upplösning eller uppdateringsfrekvens. Starta om datorn så att inställningarna börjar gälla. Bildskärm aktiverar viloläge Visar att bildskärmen är på väg in i viloläge. Högtalarna är avstängda i viloläge. Kontrollera videokabel Visar att videoingångskabeln inte är ordentligt ansluten till datorn eller bildskärmen. Skärmmenylås Bildskärmsmenyn kan aktiveras eller inaktiveras genom att trycka på och hålla nere knappen Menu på frontpanelen under 10 sekunder. Om skärmmenyn är låst visas varningsmeddelandet "Skärmmenylås" i 10 sekunder. Om skärmmenyn är låst trycker du på och håller in knappen Menu i 10 sekunder för att låsa upp den. Om skärmmenyn är olåst håller du in knappen Menu i 10 sekunder för att låsa den. Ingen indatasignal Visar att bildskärmen inte tar emot någon videosignal från datorn eller någon av bildskärmens videoingångar. Kontrollera om datorn eller indatasignalkällan är avstängda eller i energisparläge. Automatisk justering är aktiv Visar att autojusteringsfunktionen är aktiv. Mer information finns i "Justera bildskärmskvaliteten" i det här kapitlet. Justera bildskärmskvaliteten Autojusteringsfunktionen finjusterar automatiskt bildkvaliteten avseende storlek, position, klocka och fas varje gång ett nytt videoläge visas. Mer exakta justeringar av VGA-indata får du om du kör autojusteringsprogrammet (Auto-Adjust) på cd-skivan. Mer information finns i "Använda autojusteringsfunktionen" i det här kapitlet. Om du vill förbättra bildkvaliteten ytterligare använder du bildskärmens klock- och klockfaskontroller för att finjustera bilden. Mer information finns i "Optimera analog video" i det här kapitlet. Optimera analog video Vissa bildskärmar innehåller avancerade kretsar som gör att bildskärmen kan fungera som en vanlig analog bildskärm. Du kan justera två kontroller på skärmmenyn när du vill förbättra analoga bildprestanda: Klocka Öka eller minska värdet för att minimera vertikala streck eller ränder i skärmens bakgrund. Klockfas Öka eller minska värdet för att minimera störningar. Använd bara dessa kontroller när autojusteringsfunktionen inte ger tillräckligt bra bild i analogt läge. 4 8 Användarhandbok

33 Använda bildskärmen Så här får du bästa resultat: 1. Låt bildskärmen värma upp i 20 minuter innan du utför justeringen. 2. Ta fram den justeringsmönsterapplikation som finns på cd-skivan. 3. Öppna bildskärmsmenyn och välj sedan Bildkontroll. 4. Ställ först in huvudklockan, eftersom inställningarna för klockfasen är beroende av huvudklockans inställning. Om bilden blir förvrängd när du justerar klockan och klockvärdet fortsätter du justera tills förvrängningen försvinner. Återställ fabriksinställningarna genom att öppna skärmmenyn, välja Återställ fabriksinställningar och sedan välja Ja. Energisparfunktion När bildskärmen är i normalt driftläge lyser strömlampan blått-vitt och skärmen förbrukar normalt antal watt. Mer information om strömförbrukning finns i avsnittet "Tekniska specifikationer" (bilaga B). Bildskärmen har också stöd för ett energisparläge som styrs av datorn. När bildskärmen är i energisparläge är skärmen tom, bakgrundslampan släckt och strömlampan orange. Skärmen använder minimalt med ström. När bildskärmen "väcks" behövs en kort uppvärmningsperiod innan den återgår till normalt driftläge. Energisparläget aktiveras om skärmen varken känner av den horisontella eller den vertikala synkroniseringssignalen. Energisparfunktionen måste vara aktiverad på datorn för att detta ska fungera. I dokumentationen till datorn finns instruktioner för hur du ställer in energisparfunktionen (kallas ibland för strömsparfunktionen). OBS! Energisparfunktionen fungerar endast när skärmen är ansluten till en dator med energisparfunktioner. Sensorn för omgivningsljus (ALS eller Ambient Light Sensor) (vissa modeller) En integrerad ljussensor, på vänster framsida av bildskärmen, justerar LCD-skärmens bakgrundsbelysningsutmatning till aktuella omgivningsljusförhållanden. Standard är att sensorn för omgivningsljus är på. Aktivera eller inaktivera sensorn manuellt med hjälp av huvudmenyn för Bildkontroll på skärmmenyn. Om du justerar läget Snabbvisning, funktionen Ljusstyrka, Kontrast eller srgb på skärmmenyn, inaktiveras ljussensorn automatiskt. Användarhandbok 4 9

34 Använda bildskärmen Aktivitetslampa (endast vissa modeller) Aktivitetslampan lyser med ett varmt vitt sken i framkant på bildskärmen. Den finns till vänster om skärmmenyns frontpanelknappar. Tryck på knappen för att styra ljuset: Tryck en gång för 100 % belysning Tryck en gång till för 75 % belysning Tryck en gång till för 35 % belysning Tryck en fjärde gång för att stänga av aktivitetsljuset Webbkamera (vissa modeller) Installera programvaran och drivrutinen för CyberLink YouCam från cd-skivan som medföljde bildskärmen. OBS! Det krävs en USB-anslutning mellan bildskärmen och datorn för att webbkameran ska fungera. Använd webbkameran för att: skapa videoklipp från filer på datorn. skapa stillbilder att visa, organisera, redigera, skicka och skriva ut. skapa videoklippsanteckningar för en förbättrad visuell kalender och för att dela med dig. initiera live videochattar med Windows Live Messenger eller annan kompatibel programvara. importera live-videoklipp till ett program där du kan skapa filmer för att spara, skicka, spela upp direkt på webben eller spela in på skiva. A Aktivitetslampa B Webbkamera C Mikrofon 4 10 Användarhandbok

35 Använda bildskärmen Fånga videoklipp och stillbilder på webbkamera Efter det att du installerat CyberLink YouCam på medföljande cd-skiva gör du så här: 1. Klicka på startknappen i Windows Vista. 2. Klicka på Alla program, CyberLink YouCam och klicka sedan på CyberLink YouCam igen. 3. Klicka på Självstudier för att titta på en instruktionsvideo. Videochatt och konferenssamtal Innan du kan konfigurera en videochatt måste du ha en uppkoppling till Internet, en Internetleverantör och programvara som gör det möjligt för dig att ringa videosamtal via Internet. På samma sätt som gäller med programvara för chatt eller snabbmeddelanden kan du använda den här typen av programvara för att chatta med en eller flera personer samtidigt. Den här programvaran kan kräva ett separat abonnemang. Det optimala avståndet för inspelning av ljud med matrismikrofonen är ungefär 0,5 meter från mikrofonen. Innan du kan konfigurera en videochatt gör du så här: 1. Hämta ett Internetprogram för snabbmeddelanden och/eller videosamtal. Se till att den person du ringer upp har kompatibel programvara för videosamtal. 2. Aktivera din webbkamera som standardvideoingång. Detta görs vanligtvis via videokonfigurationen på menyn Verktyg i den programvara som du använder. 3. Skicka ditt videosamtal genom att följa anvisningarna för programvaran du använder för videosamtal. Starta videochatt i CyberLink YouCam så här: 1. Klicka på startknappen i Windows Vista. 2. Klicka på Alla program. 3. Klicka på CyberLink YouCam och sedan igen på CyberLink YouCam. Klicka sedan på Start a Video Call (Starta videosamtal). HDCP (High-Bandwidth Digital Content Protection) Om bildskärmen stöder HDCP kan den ta emot högdefinitionsinnehåll. Högdefinitionsinnehåll finns tillgängligt från många källor så som HD-DVD- och Blu-Ray-enheter eller HDTV-utsändningar via luft eller kabel. Om du inte har en HDCP-aktiverad bildskärm kan du se en svart skärm eller en bild med lägre upplösning när du spelar högdefinitionsskyddat innehåll. Datorns grafikkort och bildskärmen måste båda kunna använda HDCP för att kunna vissa skyddat innehåll. Användarhandbok 4 11

36 Använda bildskärmen 4 12 Användarhandbok

37 Använda kortläsaren för den digitala bildramen (endast vissa modeller) 5 Kortläsaren till den digitala bildramen (DPF) kan användas oavsett om datorn är igång eller avstängd. När datorn är på söker den igenom de minneskort som finns i DPF-kortläsaren. Om datorn är avstängd kan DPF-kortläsaren fungera fristående. När du sätter i ett minneskort som stöds eller en USB-flashenhet i DPF-kortläsaren, kan du se foton, spela upp filmer och lyssna på musik via DPF-kortläsarens bildskärm. A B C D BE Anslutningar A B C D E Beskrivning Förvaringsfack för fjärrkontrollen USB 2.0-ingång för DPF-kortläsaren Compact Flash I/II/MD SD/MMC/Memory Stick Fristående USB 2.0-anslutning, inte kompatibel med DPF-kortläsaren DPF-kortläsaren stöder följande format: Foto:.jpg,.bmp,.gif,.png och.tiff Video:.avi,.mpg,.vob,.dat,.mp4,.ts,.divx,.xvid och.mov Ljud:.mp3,.wav,.ogg,.fla och.wma Du kan antingen styra DPF-kortläsaren med fjärrkontrollen eller med skärmmenyknapparna på bildskärmens framsida. Användarhandbok 5 1

38 Använda kortläsaren för den digitala bildramen (endast vissa modeller) Använda bildskärmsmenyn med fjärrkontrollen Fjärrkontrollen är utformad för enkel navigering genom alla menyval för DPF-kortläsaren. 1. Peka med fjärrkontrollen på fjärrkontrollsensorn på bildskärmen. Mottagaren finns i kanten på bildskärmens nederdel. Tryck på på-/av-knappen (A) för att aktivera DPF-menyn på DPF-kortläsarens bildskärm. Med funktionsknapparna kan du: visa bilder (B), se videofilmer (C) och lyssna på musik (D). OBS! B-, C- och D-knapparna fungerar som snabbknappar när de trycks ner och tar dig tillbaka till huvudmenyn för foton, filmer eller musik/ljud. 2. Med navigeringsknapparna kan du flytta genom de olika menyerna och menyvalen: Pilknapp uppåt (E), vänster pilknapp (F), höger pilknapp (G), pilknapp nedåt (H) och knappen Back (Tillbaka) (I). E F G H I 5 2 Användarhandbok

39 Använda kortläsaren för den digitala bildramen (endast vissa modeller) 3. Med åtgärdskontrollknapparna kan du utföra olika saker: gå till menyn Settings (Inställningar) (J), gå till huvudmenyn på bildskärmen (K), starta ett bildspel (L), spara fotoändringar på mediakortet (M), ändra storleken på ett foto (N) och rotera ett foto (O). K L M J N F 4. Med kontrollknapparna för ljud och media kan du: höja volymen (P), sänka volymen (Q), stänga av ljudet (R), stoppa bildspelet (S) och söka efter musik eller bilder (T). P T S R Q Huvudmeny 1. När ett kort sätts in använder du på-/av-knappen på fjärrkontrollen för att aktivera DPF-menyn. 2. Om ett kort inte har satts in kommer du att se följande felmeddelande: Insert card to start DPF Function (Sätt i kortet för att starta DPF-funktionen). OBS! Om du försöker aktivera DPF-funktionen med datorn påslagen, kommer du att se följande felmeddelande: DPF function is not available when PC is on (DPF-funktionen är inte tillgänglig när datorn är på). Visa foton Använd denna funktion för att visa alla foton på mediakortet. 1. Sätt i minneskortet eller USB-flashenheten i DPF-kortläsaren. 2. Tryck på knappen MENU (Meny) på fjärrkontrollen och tryck på OK när fotot markeras på skärmen. 3. Använd någon av navigeringsknapparna för att flytta fotoikonen och tryck sedan på OK. Eller tryck på fotoknappen (kameraikon) på fjärrkontrollen. Om du vill avmarkera en bild trycker du på knappen Back (Tillbaka). 4. För att markera ett foto använder du navigeringsknapparna till att bläddra genom fotona och trycker sedan OK. Om du har många bilder kan du använda navigeringsknapparna till att byta sida. Om du vill avmarkera en bild trycker du på knappen Back (Tillbaka). 5. Om du vill visa bilden i helskärmsläge trycker du på OK-knappen en gång till. Navigeringen för undermenyn visas i skärmens nederkant. Använd pilknapparna till att välja Play (Spela upp) och tryck sedan på OK. Användarhandbok 5 3

40 Använda kortläsaren för den digitala bildramen (endast vissa modeller) 6. Den valda bilden visas på skärmen. OBS! Om flera bilder valdes aktiveras bildspelsläget. 7. Om du vill rotera bilden trycker du på knappen Rotate (Rotera). 8. Om du vill ändra skärmstorleken och bildförhållandet trycker du på knappen Aspect (Bild). 9. Om ändringar görs i en bild, kommer DPF-kortläsaren att ställa frågan Save changes? (Spara ändringar?) innan den går vidare till nästa bild eller åtgärd. Tryck på knappen Save Photo på fjärrkontrollen för att spara den nya bilden. 10. Tryck på knappen Back (Tillbaka) för att återgå till föregående skärm eller miniatyrbilder. 11. Tryck på knappen Menu (Meny) för att återgå till DPF-menyn. Visa ett bildspel Använd denna funktion för att visa ett bildspel med dina foton. 1. Sätt i minneskortet eller USB-flashenheten i DPF-kortläsaren. 2. Tryck på på-/av-knappen eller knappen Menu (Meny) på fjärrkontrollen. 3. Använd navigeringsknapparna på fjärrkontrollen för att gå till fotoikonen. Tryck sedan på OK-knappen. Eller tryck på fotoknappen (kameraikon) på fjärrkontrollen. 4. Använd navigeringsknapparna till att flytta till andra markeringar. Den aktuella pekaren har en orange ram. 5. För att markera ett foto som ska ingå i bildspelet trycker du på OK-knappen. DPF-kortläsaren lägger till en gul ram runt varje bild. a. Använd navigeringsknapparna till att gå till andra sidor med objekt. b. Använd knappen Back (Tillbaka) för att avmarkera. 6. Från den nedre högra bilden använder du navigeringsknapparna till att bläddra till nästa sida, om det finns någon. Annars fortsätter markeringen runt. 7. När markeringen är klar trycker du på OK-knappen igen. Navigeringens undermeny visas i skärmens nederkant. 8. Använd navigeringsknapparna till att välja Play (Spela upp) och tryck sedan på OK. Eller tryck på knappen Bildspel. 9. Om du ska lägga till musik använder du navigeringsknapparna till att flytta undermenyn till Add Music (Lägg till musik). Tryck sedan på OK. 10. Om du inte ska lägga till musik använder du navigeringsknapparna till att gå via undermenyn till Play (Spela upp). Tryck sedan på OK. 11. Tryck på knappen Back (Tillbaka) för att återgå till föregående skärm (miniatyrbilder). 12. Tryck på knappen Menu (Meny) för att återgå till DPF-menyn. Lyssna på musik/ljud Använd denna funktion för att spela musik eller lyssna på bakgrundsmusik medan du visar ett bildspel. 1. Sätt i minneskortet eller USB-flashenheten i DPF-kortläsaren. 2. Tryck på På-/av-knappen eller Menu-knappen (Meny) på fjärrkontrollen. 3. Använd navigeringsknapparna för att gå till ikonen Audio (Ljud) och tryck sedan på OK. Eller tryck på ljudknappen (ikonen med en musiknot) på fjärrkontrollen. 5 4 Användarhandbok
