Kompressor Kompressori OL 15-6/OL 15-6 N

Transkript

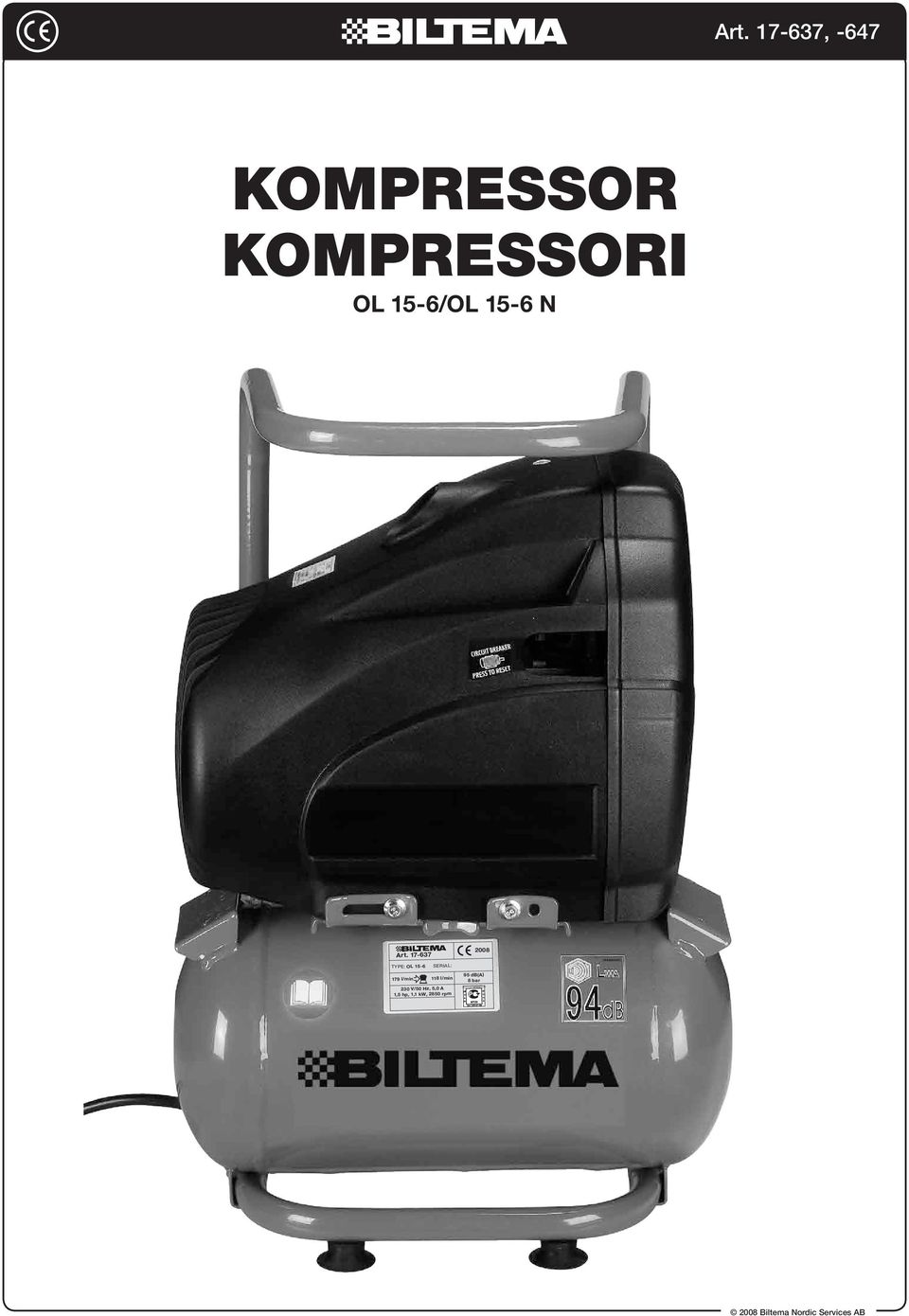

1 Kompressor Kompressori OL 15-6/OL 15-6 N Art TYPE: OL 15-6 SERIAL: 179 l/min 118 l/min 230 V/50 Hz, 5,0 A 1,5 hp, 1,1 kw, 2850 rpm 95 db(a) 8 bar ratinglabel.indd :28:08

2 SE 1. CE-CERTIFIKAT/CE-SERTIFIKAT/CE-SERTIFIKAATTI/CE CERTIFIKAT 2

3 SE Kompressor OL 15-6/OL 15-6 N 2. INTRODUKTION Denna bruksanvisning skall anses som en del av kompressorn och ska alltid förvaras tillsammans med denna. Om kompressorn säljs, så skall bruksanvisningen överlämnas till den nye ägaren. Förvara bruksanvisningen på en för operatören lättillgänglig plats och se till att den bevaras i gott skick. Läs nog igenom bruksanvisningen innan start av kompressorn och anlita den alltid om tvivel uppstår beträffande driften av kompressorn. Bruksanvisningen innehåller viktig information som rör din säkerhet. Följ noga anvisningarna för att undvika risk för skador på personer och på utrustningen. Dessutom finns här nyttig information som kommer att underlätta användandet och underhållet av kompressorn. 3. TEKNISKA DATA Art nr: eller Modell:...OL 15-6 eller OL 15-6 N Spänning: V / 50 Hz Motoreffekt:... 1,5 hp/1,1 kw Ström:....5 A Varvtal: rpm. Tankvolym:...6 l Fri avgiven luftmängd: l/min Genomlupen cylindervolym:..179 l/min Max. abetstryck:... 8 bar Ljudtryck LdB:...80 db(a) Ljudvolym LWA:...95 db(a) Kapslingsklass:...IP 23 Mått:...33 x 26 x 50 cm (lxbxh). Vikt:...12 kg 4. ANVÄNDNINGSOMRÅDE Denna kompressor har konstruerats och tillverkats för att vara en tryckluftskälla, all annan användning är förbjuden. Den kan således förses med användbara tillbehör/verktyg för renblåsning, rengöring, luftpåfyllning, sprutmålning m.m. För korrekt användning av tillbehören skall respektive bruksanvisning läsas. Även om den är termiskt skyddad med ett motorskydd, som griper in automatiskt när säkerhetsnivåerna överskrids, så är den ej konstruerad för kontinuerlig drift. 5. ALLMÄNNA SÄKERHETSFÖRESKRIFTER 5.1 Teckenförklaringar För att göra viss information speciellt tydlig har nedanstående symboler använts. Det är dock viktigt att du noga läser igenom hela bruksanvisningen. VARNING: Säkerhetsföreskrifter som ska följas för att garantera maximal säkerhet för såväl operatören som för de personer som befinner sig i arbetsområdet eller intill själva kompressorn. FACKPERSONAL: Symbolen anger åtgärder som endast får utföras av fackpersonal. VIKTIGT: Då en eller flera symboler finns längst upp, så refererar de till hela avsnittet. 5.2 Symboler på kompressorn På kompressorn sitter olika etiketter som är till för att varna för eventuella risker för fara, samt informera om korrekt uppträdande vid användning av kompressorn eller speciella situationer. Dessa etiketter är mycket viktiga och måste respekteras. Varning: Risk för elstötar. Varning: Enheten är fjärrstyrd och kan starta utan förvarning. Obligatoriskt: Läs noggrant igenom bruksanvisningen. Läs noga igenom hela bruksanvisningen. Kompressorn är konstruerad och avsedd för de funktioner som beskrivs där. Övriga användningssätt är ej tillåtna och tillverkaren ansvarar då ej för de skador som kan uppstå. Obligatoriskt: Dra aldrig ut kontakten eller slå ifrån huvudströmbrytaren för att stänga av kompressorn. Använd dig istället av brytaren på tryckvakten. 3

4 SE 5.3 Produktidentifikation Kompressorn identifieras av typskylten som innehåller följande data: 1. Fabrikat CODE = kompressorns artikel nummer 2. CE-märkning, tillverkningsår 3. TYPE = kompressorns benämning SERIAL N. = kompressorns serienummer (ska alltid anges vid serviceförfrågan) 4. Genomlupen cylindervolym/fri avgiven luftmängd vid 6 bar (l/min) 5. Max. drifttryck (bar), kompressorns bullernivå db(a). 6. Elektriska data: matningsspänning (V/fas), frekvens (Hz), strömförbrukning (A), effekt (hk och kw), varvtal (rpm). 7. Eventuella andra typgodkännanden. 5.4 Att göra: Kontrollera att nätspänningen stämmer överens med vad som anges på etiketten. Lär dig snabbt stänga av kompressorn och att använda alla kontroller. Före varje underhållningsgrepp är det nödvändigt at tömma kompressorns behållare och koppla ifrån strömmen för att förhindra eventuella ofrivilliga starter. Efter underhållningsgrepp är det nödvändigt att försäkra sig om att alla komponenter är korrekt återmonterade. Håll barn och djur på behörigt avstånd från funktionsområdet för att undvika skador orsakade av kompressorn eller apparatur som är ansluten till den. Läs noggrant anvisningarna för respektive tillbehör som är installerade. Särskilt om lackeringssystem används. Försäkra dig om att platsen där du lackerar har ett tillräckligt luftombyte. Eventuellt färgstoft i luften får ej komma in i kompressorns luftintag. Försäkra dig om att omgivningstemperaturen är mellan +5 C och +45 C. Följ alltid underhållsprogrammet i bruksanvisningen. Använd endast originalreservdelar vid underhåll av kompressorn. 5.5 Att inte göra: Rör aldrig pumphuset eller matarröret eftersom de blir mycket varma under drift (de är även varma efter att kompressorn har stannat). Placera aldrig brännbara föremål, nylon- eller tygföremål i närheten av eller på kompressorn. Flytta aldrig kompressorn då det finns tryck i tanken. Använd aldrig kompressorn om elkabeln är trasig eller om anslutningen inte är korrekt. Använd aldrig kompressorn då brandfara eller explosionsrisk föreligger. Använd aldrig kompressorn i fuktig eller dammig miljö. Rikta aldrig en luftstråle mot personer eller djur. Tillåt aldrig att någon använder kompressorn utan tillräcklig kunskap om dess drift och användning. Använd inte kompressorn utan luftfilter. Utför aldrig något ingrepp på säkerhets- och justeringsanordningar. Anslut aldrig utloppsslangar med lägre max. tillåtet tryck än kompressorns max. tryck. 6. ÖVERSIKTSBILD A. Tryckströmbrytare ON/OFF B. Snabbkoppling C. Tryckregulator D. Manometer tanktryck E. Dräneringsventil F. Manometer utgående tryck G. Luftfilter/insugsfilter H. Elkabel I. Motorskydd J. Motorns kylintag/utblås K. Gummifötter 7. MONTERINGSANVISNING Kompressorn levereras monterad. Spara förpackningen och förvara den på lämplig plats med tanke på eventuell förflyttning av kompressorn eller åtminstone så länge ga- 4

5 SE rantin gäller. På så sätt blir det också lättare och säkrare att skicka den på eventuell service. Lämna sedan förpackningen till behörig myndighet för återvinning. 8. ANVÄNDNINGS- OCH HANDHAVANDEINSTRUKTIONER 8.1 Placering En OIL LESS kompressor kräver ingen typ av smörjning. Det betyder att rutinunderhållet är mycket enkelt och begränsat. Dessutom tillåter det att kompressorn kan placeras på ytor som lutar utan att funktionen påverkas, vilket annars sker med oljesmorda kompressorer. För att ge en tillräcklig ventilation ska kompressorn placeras med ett avstånd på minst 50 cm från föremål som kan täppa till motorns kylluftintag/utblås. 8.2 Elanslutning Varje kompressor har testats och godkänts hos tillverkaren innan leverans till kund och är således klar att användas. Då elanslutningen är oerhört viktig bör du före varje arbetsmoment kontrollera att: nätspänningen överensstämmer med vad som anges på märkplåten eller på kompressorns tekniska datablad. eluttaget som den kopplas till överensstämmer med nätkabelns stickkontakt. öppna dräneringsventilen (E). Låt kompressorn gå i 7 minuter med medföljande insticksnippel instucken i snabbkopplingen (B) och med tryckregulatorn (C) helt öppen, d.v.s. inställd på max. tryck. Efter det att 7 minuter förflutit, stäng av kompressorn med tryckströmbrytaren (A). Skruva därefter in dräneringsventilen (E) och avlägsna insticksnippeln från snabbkopplingen (B). d. Starta kompressorn ladda upp tanken. Kompressorn stannar automatiskt när max. tryck 8 bar uppnås. Trycket kan avläsas på manometern (D). e. På detta sätt kan du notera hur lätt det är att starta kompressorn. Kompressorn fungerar helt automatiskt med hjälp av tryckströmbrytaren som stänger av motorn när max. tryck uppnåtts och startar åter kompressorn då trycket sjunker till ett värde ca. 2 bar under max. tryck. f. Kompressorns korrekta funktion påvisas av: En tryckluftsutblåsning varje gång som motorn stannar. g. En förlängd utblåsning (ca sek.) för varje start med ej trycksatt behållare. h. För att stänga av kompressorn ska du aldrig dra ur stickkontakten ur vägguttaget. Stäng alltid av kompressorn med strömbrytaren (A). Det gör att luften töms ut ur topplocket och förenklar nästföljande start. 8.4 Motorskydd Kompressorn är utrustad med ett skydd för motorn (I). Skyddet griper in automatiskt då motorn överhettas vid felfunktion. Om elkabeln (H) skulle behöva bytas i enlighet med gällande lagar i användarlandet måste detta göras av fackman. Återstart av kompressor då motorskyddet löst ut: a. Öppna dräneringsventilen och släpp ut luften i tanken så att det inte finns kvar eventuellt mottryck. b. Avvakta ca. 5 minuter innan du manuellt återställer motorskyddet. Kontrollera alltid att kompressorns huvudströmbrytare står på 0 OFF innan anslutning till elnätet görs. Om motorskyddet löser ut på nytt när kompressorn återstartas ska du sätta tryckströmbrytaren i läge OFF och frånkoppla elförsörjningen. Vänd dig sedan till en auktoriserad serviceverkstad. 8.5 Inställning av arbetstryck 8.3 Start och stopp Denna kompressor har konstruerats och tillverkats för intermittent drift. Därför rekommenderas det att den kontinuerliga driftstiden inte överstiger 50 % av den totala tiden under en 15 minuters period. a. Anslut nätkontakten till vägguttaget. b. Ställ tryckströmbrytaren (A) i läge ON. c. Om det är första gången kompressorn används, så Kontrollera optimalt tryckvärde i bruksanvisningen för tillbehöret/verktyget som skall användas. Med hjälp av tryckregulatorn (C) är det möjligt att reglera 5

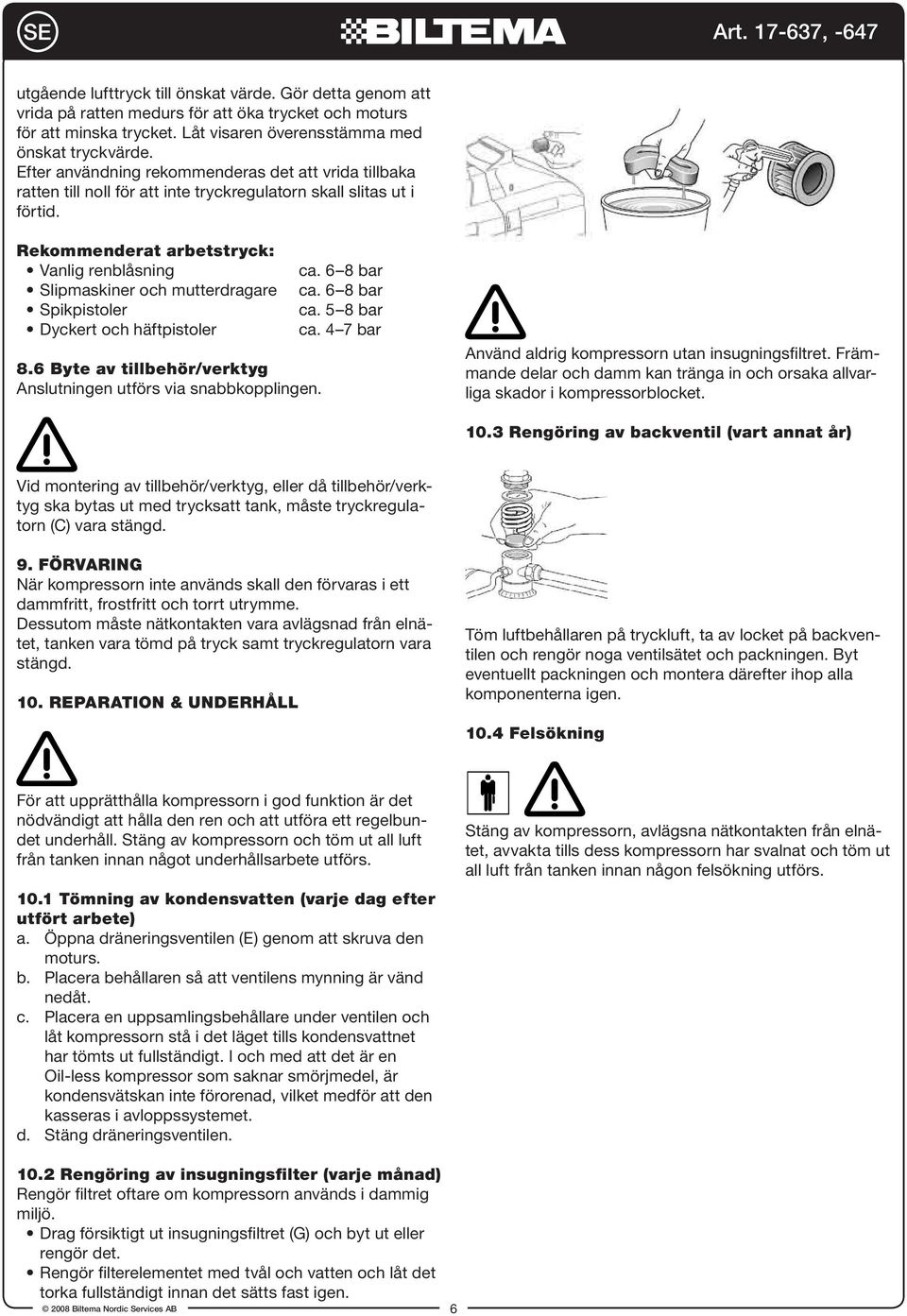

6 SE utgående lufttryck till önskat värde. Gör detta genom att vrida på ratten medurs för att öka trycket och moturs för att minska trycket. Låt visaren överensstämma med önskat tryckvärde. Efter användning rekommenderas det att vrida tillbaka ratten till noll för att inte tryckregulatorn skall slitas ut i förtid. Rekommenderat arbetstryck: Vanlig renblåsning ca. 6 8 bar Slipmaskiner och mutterdragare ca. 6 8 bar Spikpistoler ca. 5 8 bar Dyckert och häftpistoler ca. 4 7 bar 8.6 Byte av tillbehör/verktyg Anslutningen utförs via snabbkopplingen. Använd aldrig kompressorn utan insugningsfiltret. Främmande delar och damm kan tränga in och orsaka allvarliga skador i kompressorblocket Rengöring av backventil (vart annat år) Vid montering av tillbehör/verktyg, eller då tillbehör/verktyg ska bytas ut med trycksatt tank, måste tryckregulatorn (C) vara stängd. 9. FÖRVARING När kompressorn inte används skall den förvaras i ett dammfritt, frostfritt och torrt utrymme. Dessutom måste nätkontakten vara avlägsnad från elnätet, tanken vara tömd på tryck samt tryckregulatorn vara stängd. 10. REPARATION & UNDERHÅLL Töm luftbehållaren på tryckluft, ta av locket på backventilen och rengör noga ventilsätet och packningen. Byt eventuellt packningen och montera därefter ihop alla komponenterna igen Felsökning För att upprätthålla kompressorn i god funktion är det nödvändigt att hålla den ren och att utföra ett regelbundet underhåll. Stäng av kompressorn och töm ut all luft från tanken innan något underhållsarbete utförs Tömning av kondensvatten (varje dag efter utfört arbete) a. Öppna dräneringsventilen (E) genom att skruva den moturs. b. Placera behållaren så att ventilens mynning är vänd nedåt. c. Placera en uppsamlingsbehållare under ventilen och låt kompressorn stå i det läget tills kondensvattnet har tömts ut fullständigt. I och med att det är en Oil-less kompressor som saknar smörjmedel, är kondensvätskan inte förorenad, vilket medför att den kasseras i avloppssystemet. d. Stäng dräneringsventilen. Stäng av kompressorn, avlägsna nätkontakten från elnätet, avvakta tills dess kompressorn har svalnat och töm ut all luft från tanken innan någon felsökning utförs Rengöring av insugningsfilter (varje månad) Rengör filtret oftare om kompressorn används i dammig miljö. Drag försiktigt ut insugningsfiltret (G) och byt ut eller rengör det. Rengör filterelementet med tvål och vatten och låt det torka fullständigt innan det sätts fast igen. 6

7 SE FEL ORSAK ÅTGÄRD Trycksänkning i luftbehållaren. Läckage vid tryckvaktens ventil när kompressorn inte är igång. Kompressorn har stannat och startar ej igen. Inget ljud hörs från motorn. Kompressorn stannar inte när max. tryck nås och säkerhetsventilen löser ut. Läckage vid anslutningarna. Backventilen sluter inte tätt ordentligt. Motorns överhettningsskydd har löst ut. Driftsstörning eller tryckströmbrytaren är trasig. 11. MILJÖSKYDD Återvinn oönskat material i stället för att slänga det bland hushållssoporna. Alla maskiner, tillbehör och förpackningsmaterial skall sorteras och lämnas till en återvinningscentral och där kasseras på ett miljövänligt sätt. Låt kompressorn gå upp till max. tryck, slå av strömmen och bestryk anslutningarna med tvålvatten. Läckorna finns där luftbubblor bildas. Dra åt dessa anslutningar ordentligt. Om läckorna kvarstår, vänd dig till närmsta Biltema varuhus. Rengör backventilen Slå av strömmen på tryckströmbrytaren, vänta 5 minuter och tryck därefter på motorskyddets återställningsknapp och starta kompressorn. Vänd dig till fackpersonal. 7

8 NO Kompressor OL 15-6/OL 15-6 N 2. INNLEDNING Denne bruksanvisningen skal anses som en del av kompressoren og skal alltid oppbevares sammen med denne. Dersom kompressoren selges, skal bruksanvisningen overlates til den nye eieren. Oppbevar bruksanvisningen på et sted som er lett tilgjengelig for operatøren, og se til at den tas godt vare på. Les nøye gjennom bruksanvisningen før start av kompressoren, og slå alltid opp i den i tilfelle tvil om driften av kompressoren. Bruksanvisningen inneholder viktig informasjon som dreier seg om din sikkerhet. Følg nøye anvisningene for å unngå risiko for skader på personer og utstyr. I tilegg finnes det nyttig informasjon som vil gjøre bruk og vedlikehold av kompressoren enklere. 3. TEKNISKE DATA Modell:...OL 15-6 og OL 15-6 N Spenning: V- 50 Hz Motoreffekt:.... 1,5 hp/1,1 kw Strøm:....5 A Turtall: rpm Tankvolum:...6 l Fri avgitt luftmengde: l/min Gjennomløpt sylindervolum: l/min Maks. arbeidstrykk: bar Lydtrykk LdB:...80 db(a) Lydvolum LWA:...95 db(a) Beskyttelsesgrad:... IP23 Mål:...33 x 26 x 50 cm (lxbxh) Vekt:...12 kg 4. BRUKSOMRÅDE Denne kompressoren er konstruert og produsert for å fungere som en trykkluftkilde, og annen bruk må ikke finne sted. Den kan utstyres med passende tilbehør/ verktøy for renblåsing, rengjøring, luftpåfylling, sprøytemaling m.m. For korrekt bruk av tilbehør skal respektiv bruksanvisning leses. Selv om kompressoren er termisk beskyttet med et motorvern, som griper automatisk inn når sikkerhetsnivåene overskrides, er den ikke konstruert for kontinuerlig drift. 5. GENERELLE SIKKERHETSFORSKRIFTER For å gjøre bestemt informasjon spesielt tydelig er symbolene nedenfor brukt. Det er likevel viktig at du leser nøye gjennom hele bruksanvisningen. ADVARSEL: Sikkerhetsforskrifter som skal følges for å garantere maksimal sikkerhet for så vel operatør som personer som befinner seg i arbeidsområdet eller nær selve kompressoren. FAGPERSONALE: Symbolet angir tiltak som kun skal utføres av fagpersonale. VIKTIG: Når ett eller flere symboler er plassert øverst, viser de til hele avsnittet. 5.2 Symboler på kompressoren På kompressoren sitter det ulike etiketter som advarer om eventuelle risikoer, og informerer om korrekt opptreden ved bruk av kompressoren eller i spesielle situasjoner. Disse etikettene er svært viktige og må respekteres. Advarsel: Risiko for elektrisk støt. Advarsel: Enheten er fjernstyrt og kan starte uten forvarsel. Obligatorisk: Les nøye gjennom bruksanvisningen. Les nøye gjennom hele bruksanvisningen. Kompressoren er konstruert og beregnet for funksjonene som er beskrevet der. Den skal ikke brukes på andre måter, og produsenten har i slike tilfeller ikke noe ansvar for eventuelle skader. Obligatorisk: Trekk aldri ut støpselet eller slå av hovedstrømbryter for å slå av kompressoren. Bruk i stedet bryteren på trykkvakten. 5.1 Tegnforklaringer 8

9 NO Produktidentifikasjon 5.3 Kompressoren identifiseres av typeskiltet som inneholder følgende data: 1. Fabrikat CODE = kompressorens artikkelnummer 2. CE-merking, produksjonsår 3. TYPE = kompressorens benevnelse SERIAL N. = kompressorens serienummer (skal alltid angis ved serviceforespørsel) 4. Gjennomløpt sylindervolum / fri avgitt luftmengde ved 6 bar (l/min) 5. Maks. driftstrykk (bar), kompressorens støynivå db(a). 6. Elektriske data: matespenning (V/fas), frekvens (Hz), strømforbruk (A), effekt (hk og kw), turtall (rpm). 7. Eventuelle andre typegodkjennelser. 5.4 Gjør følgende: Kontroller at nettspenningen er i samsvar med den angitt på typeskiltet. Lær deg å slå kompressoren raskt av og å bruke alle betjeningsinnretninger. Før hvert vedlikeholdsinngrep må kompressorens beholder tømmes, og strømmen må kobles fra for å hindre utilsiktet start. Etter vedlikehold må du forsikre deg om at alle komponenter er korrekt montert på plass igjen. Hold barn og dyr på behørig avstand fra arbeidsområdet for å unngå skader forårsaket av kompressoren eller apparatur som er koblet til denne. Les nøye anvisningene for de respektive tilbehørene som blir installert, spesielt dersom lakkeringssystemer brukes. Forsikre deg om at stedet der du lakkerer har tilstrekkelig luftutskifting. Eventuelle fargestoffer i luften må ikke komme inn i kompressorens luftinntak. Forsikre deg om at omgivelsestemperaturen er mellom +5 C og +45 C. Følg alltid vedlikeholdsprogrammet i bruksanvisningen. Bruk kun originaldeler ved vedlikehold av kompressoren. 5.5 Gjør ikke dette: Berør aldri pumpehus eller materør fordi disse blir svært varme under drift (de er også varme etter at kompressoren har stanset). Plasser aldri brennbare gjenstander, nylon- eller tekstilgjenstander i nærheten av eller på kompressoren. Flytt aldri kompressoren når det er trykk i tanken. Bruk aldri kompressoren dersom kabelen er defekt/ slitt eller dersom tilkoblingen ikke er korrekt. Bruk aldri kompressoren der det foreligger fare for brann eller eksplosjon. Bruk aldri kompressoren i fuktige eller støvfylte omgivelser. Rett aldri en luftstråle mot personer eller dyr. La aldri noen bruke kompressoren dersom de ikke har tilstrekkelig kunnskap om dens drift og bruk. Bruk ikke kompressoren uten luftfilter. Utfør aldri noe inngrep på sikkerhets- og justeringsanordninger. Foreta aldri tilkobling av utløpsslanger med lavere maks. tillatt trykk enn kompressorens maks. trykk. 6. OVERSIKTSBILDE A. Trykkbryter ON/OFF B. Hurtigkobling C. Trykkregulator D. Manometer tanktrykk E. Dreneringsventil F. Manometer utgående trykk G. Luftfilter/innsugsfilter H. Kabel I. Motorvern J. Motorens kjøleinntak/utblås K. Gummiføtter 9

10 NO 7. MONTERINGSANVISNING Kompressoren leveres montert. Ta vare på emballasjen og oppbevar den på egnet sted med tanke på eventuell flytting av kompressoren eller i det minste så lenge garantien gjelder. Da blir det også lettere og sikrere å sende den til eventuell service. Lever senere emballasjen på behørig sted for gjenvinning. 8. BRUKS- OG HÅNDTERINGSINSTRUKSJONER 8.1 Plassering En OIL LESS kompressor krever ingen type smøring. Det betyr at det rutinemessige vedlikeholdet er svært enkelt og begrenset. Dessuten gjør det at kompressoren kan plasseres på flater som skrår uten at funksjonen påvirkes, noe som ellers skjer med oljesmurte kompressorer. For å gi tilstrekkelig ventilasjon skal kompressoren plasseres med en avstand på minst 50 cm fra gjenstander som kan tette til motorens kjøleluftinntak/utblås. 8.2 Eltilkobling Hver kompressor er testet og godkjent hos produsenten før levering til kunde og er derfor klar for bruk. Fordi eltilkoblingen er meget viktig bør du før hver arbeidsoperasjon kontrollere at: nettspenningen er i samsvar med den angitt på merkeplaten eller på kompressorens tekniske datablad. strømuttaket som den kobles til, er i samsvar med nettkabelens støpsel. a. Sett støpselet i stikkontakten. b. Still trykkbryteren (A) i posisjon ON. c. Dersom det er første gangen kompressoren brukes, åpne dreneringsventilen (E). La kompressoren gå i 7 minutter med medfølgende innstikksnippel stukket inn i hurtigkoblingen (B) og med trykkregulatoren (C) helt åpen, dvs. innstilt på maks. trykk. Etter 7 minutter, slå av kompressoren med trykkbryteren (A). Skru deretter inn dreneringsventilen (E) og fjern innstikksnippelen fra hurtigkoblingen (B). d. Start kompressoren for å lade opp tanken. Kompressoren stanser automatisk når maks. trykk 8 bar oppnås. Trykket kan avleses på manometeret (D). e. På denne måten kan du legge merke til hvor lett det er å starte kompressoren. Kompressoren fungerer helt automatisk ved hjelp av trykkbryteren som slår av motoren når maks. trykk er oppnådd og starter kompressoren igjen når trykket synker til en verdi ca. 2 bar under maks. trykk. f. Kompressorens korrekte funksjon påvises av: En trykkluftsutblåsing hver gang motoren stanser. g. En forlenget utblåsing (ca sek.) for hver start med ikke trykksatt beholder. h. For å slå av kompressoren skal du aldri trekke støpselet ut av stikkontakten. Slå alltid av kompressoren med strømbryteren (A). Dette gjør at luften tømmes ut av topplokket og forenkler neste start. 8.4 Motorvern Kompressoren er utstyrt med et vern for motoren (I). Vernet griper inn automatisk når motoren overopphetes ved feilfunksjon. Dersom kabelen (H) skulle måtte skiftes i henhold til gjeldende lov i brukerlandet, må dette gjøres av en fagperson. Gjenstart av kompressor etter at motorvernet er løst ut: a. Åpne dreneringsventilen og slipp ut luften i tanken slik at det ikke er igjen eventuelt mottrykk. b. Vent ca. 5 minutter før du manuelt tilbakestiller motorvernet. Kontroller alltid at kompressorens hovedstrømbryter står på 0 OFF før tilkobling til strømnettet foretas. Dersom motorvernet løser ut på nytt når kompressoren gjenstartes, skal du sette trykkbryteren i posisjon OFF og koble fra strømforsyningen. Henvend deg så til et autorisert serviceverksted. 8.5 Innstilling av arbeidstrykk 8.3 Start og stopp Denne kompressoren er konstruert og produsert for intermittent drift. Det anbefales derfor at den kontinuerlige driftstiden ikke overstiger 50 % av den totale tiden i løpet av en 15 minutters periode. 10

11 NO Kontroller optimal trykkverdi i bruksanvisningen for tilbehøret/verktøyet som skal brukes. Ved hjelp av trykkregulatoren (C) er det mulig å regulere utgående lufttrykk til ønsket verdi. Gjør dette ved å dreie på rattet med klokka for å øke trykket og mot klokka for å minske trykket. La viseren være i samsvar med ønsket trykkverdi. Etter bruk bør rattet dreies tilbake til null for å unngå unødig slitasje på trykkregulatoren Rengjøring av innsugningsfilter (hver måned) Rengjør filteret oftere om kompressoren brukes i støvfylt miljø. Trekk forsiktig ut innsugningsfilteret (G), og skift det ut eller rengjør det. Rengjør filterelementet med såpe og vann, og la det tørke helt før det festes igjen. Anbefalt arbeidstrykk: Vanlig renblåsing ca. 6 8 bar Slipemaskiner og muttertrekkere ca. 6 8 bar Spikerpistoler ca. 5 8 bar Dykkert- og stiftepistoler ca. 4 7 bar 8.6 Skifte av tilbehør/verktøy Tilkobling utføres via hurtigkoblingen. Ved montering av tilbehør/verktøy, eller når dette skal skiftes ut med trykksatt tank, må trykkregulatoren (C) være stengt. 9. OPPBEVARING Når kompressoren ikke er i bruk, skal den oppbevares i et støvfritt, frostfritt og tørt rom. I tillegg må støpselet være trukket ut av stikkontakten, tanken må være tømt for trykk, og trykkregulatoren må være stengt. Bruk aldri kompressoren uten innsugningsfilteret. Fremmedlegemer og støv kan trenge inn og forårsake alvorlige skader i kompressorblokken Rengjøring av tilbakeslagsventil (annethvert år) 10. REPARASJON OG VEDLIKEHOLD For å opprettholde god funksjon er det nødvendig å holde kompressoren ren og å utføre regelmessig vedlikehold. Slå av kompressoren, og tøm ut all luft fra tanken før enhver form for vedlikeholdsarbeid Tømming av kondensvann (hver dag etter utført arbeid) a. Åpne dreneringsventilen (E) ved å skru den mot klokka. b. Plasser beholderen slik at ventilens munning er vendt nedover. c. Plasser en oppsamlingsbeholder under ventilen, og la kompressoren stå i den stillingen til kondensvannet er tømt fullstendig ut. I og med at det er en oljefri kompressor som mangler smøremiddel, er kondensvæsken ikke forurenset, slik at den kan tømmes i avløpssystemet. d. Steng dreneringsventilen. Tøm luftbeholderen for trykkluft, ta av lokket på tilbakeslagsventilen og rengjør nøye ventilsetet og pakningen. Skift eventuelt pakningen og sett deretter sammen alle komponentene igjen Feilsøking Slå av kompressoren, trekk støpselet ut av stikkontakten, vent til kompressoren er avkjølt, og tøm ut all luft fra tanken før feilsøking. 11

12 NO FEIL ÅRSAK TILTAK Trykksenking i luftbeholderen. Lekkasje ved tilkoblingene. La kompressoren gå opp til maks. trykk, slå av strømmen og stryk såpevann på tilkoblingene. Lekkasjen er der det dannes luftbobler. Stram disse tilkoblingene ordentlig. Om lekkasjen vedvarer, henvend deg til nærmeste Biltema-varehus. Lekkasje ved trykkvaktens ventil når kompressoren ikke er i gang. Kompressoren har stanset og starter ikke igjen. Ingen lyd høres fra motoren. Kompressoren stanser ikke når maks. trykk nås og sikkerhetsventilen løser ut. Tilbakeslagsventilen slutter ikke ordentlig tett. Motorens overopphetingsvern har løst ut. Driftsforstyrrelse eller trykkbryteren er i stykker. Rengjør tilbakeslagsventilen. Slå av strømmen på trykkbryteren, vent 5 minutter og trykk deretter på motorvernets tilbakestillingsknapp og start kompressoren. Henvend deg til fagpersonale. 11. MILJØHENSYN Gjenvinn uønsket materiale i stedet for å kaste det i husholdningsavfallet. Alle maskiner, tilbehør og emballasjematerialer skal sorteres og leveres til en gjenvinningssentral og der kasseres på en miljøvennlig måte. 12

13 FI Kompressori OL 15-6/OL 15-6 N 2. JOHDANTO Tämä käyttöohje on kompressoriin kuuluva osa. Se on aina säilytettävä yhdessä sen kanssa. Jos kompressori myydään, käyttöohje on luovutettava uudelle omistajalle. Säilytä käyttöohje helppopääsyisessä paikassa ja pidä se hyvässä kunnossa. Lue käyttöohje huolellisesti ennen kompressorin käynnistämistä. Jos kompressorin käyttämiseen liittyy epäselvyyksiä, katso lisätietoja käyttöohjeesta. Käyttöohjeessa on tärkeitä käyttäjän turvallisuuteen liittyviä tietoja. Noudata niitä henkilö- ja laitevahinkojen vaaran välttämiseksi. Lisäksi käyttöohjeen tiedoista on hyötyä käytettäessä ja huollettaessa kompressoria. 3. TEKNISET TIEDOT Tuotenro: tai Malli:...OL 15-6 tai OL 15-6 N Jännite: V - 50 Hz Moottoriteho:... 1,5 hv (1,1 kw) Virta:...5 A Kierrosluku: kierr./min. Säiliön tilavuus:...6 l Vapaasti tuotettava ilmamäärä: 118 l/min Sylinterien läpi virtaava ilmamäärä: 179 l/min Suurin työskentelypaine:... 8 baaria Äänenpaine LdB:...80 db (A) Äänenvoimakkuus LWA: db (A) Kotelointiluokka:...IP 23 Mitat:...33 x 26 x 50 cm (p x l x k). Paino:...12 kg 4. KÄYTTÖKOHTEET Tämä kompressori on suunniteltu ja valmistettu toimimaan paineilman lähteenä. Kaikki muu käyttäminen on kielletty. Siihen voidaan yhdistää varusteita tai työkaluja hiekkapuhaltamista, puhdistamista, ilmalla täyttämistä tai ruiskumaalaamista varten. Varusteen käyttäminen oikein edellyttää sen käyttöohjeen lukemista. Vaikka kompressorissa on moottorin lämpösuojaus, joka laukeaa automaattisesti turvallisuustaso ylitettäessä, sitä ei ole tarkoitettu jatkuvaan käyttöön. VAROITUS: Käyttäjän sekä työskentelyalueella tai kompressorin läheisyydessä olevien henkilöiden suojaamiseksi on noudatettava turvallisuusohjeita. AMMATTIKÄYTTÄJÄT: Vain ammattilaiset saavat tehdä tämän symbolin avulla kuvatut toimet. TÄRKEÄÄ: Jos yläosassa näkyy vähintään yksi symboli, ne viittaavat koko tekstikappaleeseen. 5.2 Kompressorin symbolit Kompressorissa näkyvä tarrat varoittavat mahdollisista vaaroista sekä sisältävät tietoja kompressorin käyttämisestä oikein tai erikoistilanteista. Nämä tarrat ovat erittäin tärkeitä. Ne on otettava huomioon. Varoitus: Sähköiskuvaara. Varoitus: Laite on kauko-ohjattu, ja se voi käynnistyä ilman varoitusta. Pakollista: Lue koko käyttöohje huolellisesti. 5. YLEISET TURVALLISUUSOHJEET Lue tämä käyttöohje huolellisesti alusta loppuun. Kompressorissa on siinä kuvatut toiminnot. Muunlainen käyttäminen ei ole sallittua. Valmistaja ei vastaa sen vuoksi aiheutuvista vahingoista. Pakollista: Älä koskaan sammuta kompressoria vetämällä pistoke pistorasiasta tai katkaisemalla virta pääkatkaisijasta. Käytä sen sijaan painevahdin katkaisinta. 5.1 Merkkien selitykset Alla näkyviä symboleita käytetään tiettyjen tietojen korostamiseksi. On kuitenkin tärkeää, että luet koko käyttöohjeen huolellisesti. 13

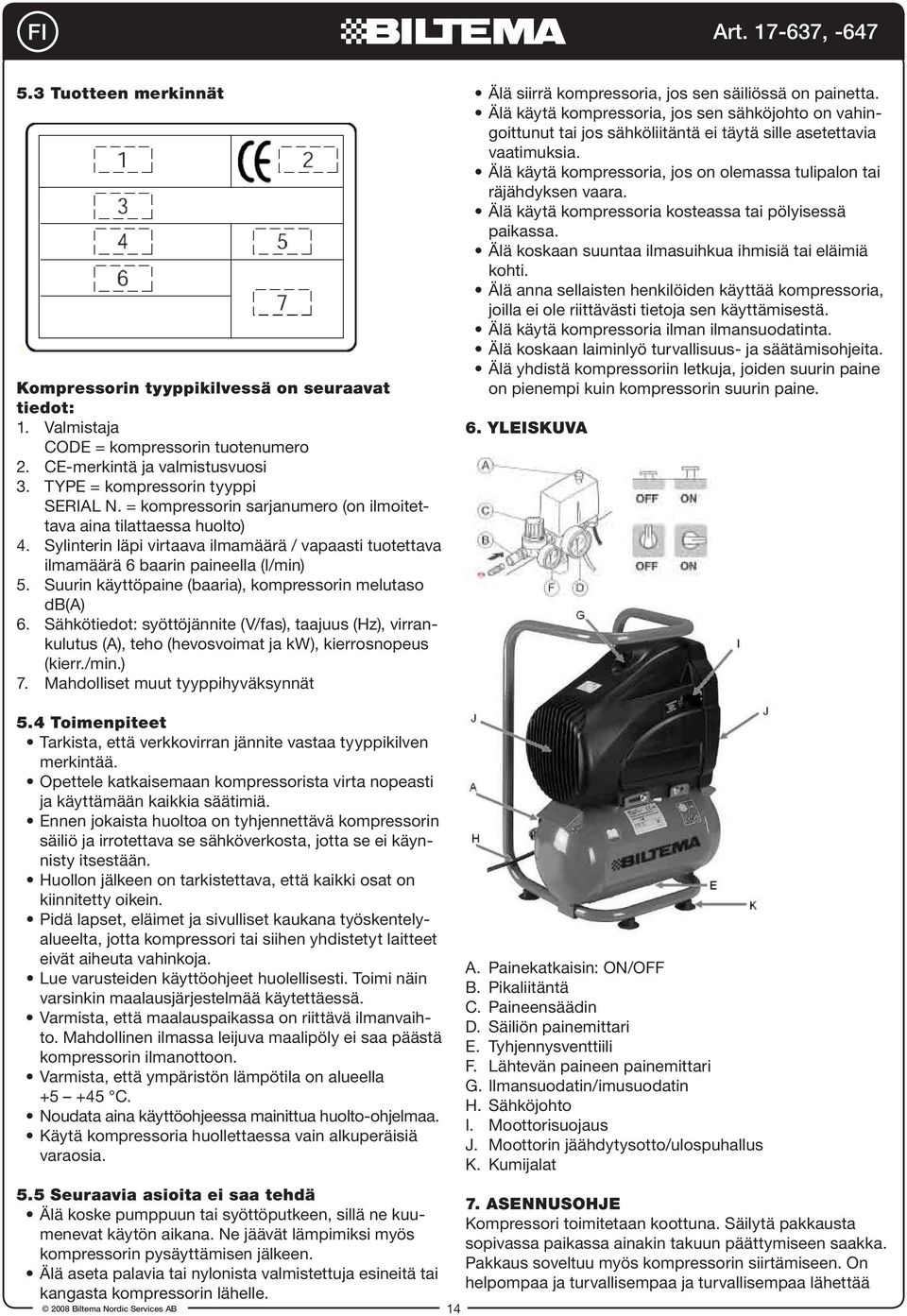

14 FI 5.3 Tuotteen merkinnät Kompressorin tyyppikilvessä on seuraavat tiedot: 1. Valmistaja CODE = kompressorin tuotenumero 2. CE-merkintä ja valmistusvuosi 3. TYPE = kompressorin tyyppi SERIAL N. = kompressorin sarjanumero (on ilmoitettava aina tilattaessa huolto) 4. Sylinterin läpi virtaava ilmamäärä / vapaasti tuotettava ilmamäärä 6 baarin paineella (l/min) 5. Suurin käyttöpaine (baaria), kompressorin melutaso db(a) 6. Sähkötiedot: syöttöjännite (V/fas), taajuus (Hz), virrankulutus (A), teho (hevosvoimat ja kw), kierrosnopeus (kierr./min.) 7. Mahdolliset muut tyyppihyväksynnät Älä siirrä kompressoria, jos sen säiliössä on painetta. Älä käytä kompressoria, jos sen sähköjohto on vahingoittunut tai jos sähköliitäntä ei täytä sille asetettavia vaatimuksia. Älä käytä kompressoria, jos on olemassa tulipalon tai räjähdyksen vaara. Älä käytä kompressoria kosteassa tai pölyisessä paikassa. Älä koskaan suuntaa ilmasuihkua ihmisiä tai eläimiä kohti. Älä anna sellaisten henkilöiden käyttää kompressoria, joilla ei ole riittävästi tietoja sen käyttämisestä. Älä käytä kompressoria ilman ilmansuodatinta. Älä koskaan laiminlyö turvallisuus- ja säätämisohjeita. Älä yhdistä kompressoriin letkuja, joiden suurin paine on pienempi kuin kompressorin suurin paine. 6. YLEISKUVA 5.4 Toimenpiteet Tarkista, että verkkovirran jännite vastaa tyyppikilven merkintää. Opettele katkaisemaan kompressorista virta nopeasti ja käyttämään kaikkia säätimiä. Ennen jokaista huoltoa on tyhjennettävä kompressorin säiliö ja irrotettava se sähköverkosta, jotta se ei käynnisty itsestään. Huollon jälkeen on tarkistettava, että kaikki osat on kiinnitetty oikein. Pidä lapset, eläimet ja sivulliset kaukana työskentelyalueelta, jotta kompressori tai siihen yhdistetyt laitteet eivät aiheuta vahinkoja. Lue varusteiden käyttöohjeet huolellisesti. Toimi näin varsinkin maalausjärjestelmää käytettäessä. Varmista, että maalauspaikassa on riittävä ilmanvaihto. Mahdollinen ilmassa leijuva maalipöly ei saa päästä kompressorin ilmanottoon. Varmista, että ympäristön lämpötila on alueella C. Noudata aina käyttöohjeessa mainittua huolto-ohjelmaa. Käytä kompressoria huollettaessa vain alkuperäisiä varaosia. 5.5 Seuraavia asioita ei saa tehdä Älä koske pumppuun tai syöttöputkeen, sillä ne kuumenevat käytön aikana. Ne jäävät lämpimiksi myös kompressorin pysäyttämisen jälkeen. Älä aseta palavia tai nylonista valmistettuja esineitä tai kangasta kompressorin lähelle. 14 A. Painekatkaisin: ON/OFF B. Pikaliitäntä C. Paineensäädin D. Säiliön painemittari E. Tyhjennysventtiili F. Lähtevän paineen painemittari G. Ilmansuodatin/imusuodatin H. Sähköjohto I. Moottorisuojaus J. Moottorin jäähdytysotto/ulospuhallus K. Kumijalat 7. ASENNUSOHJE Kompressori toimitetaan koottuna. Säilytä pakkausta sopivassa paikassa ainakin takuun päättymiseen saakka. Pakkaus soveltuu myös kompressorin siirtämiseen. On helpompaa ja turvallisempaa ja turvallisempaa lähettää

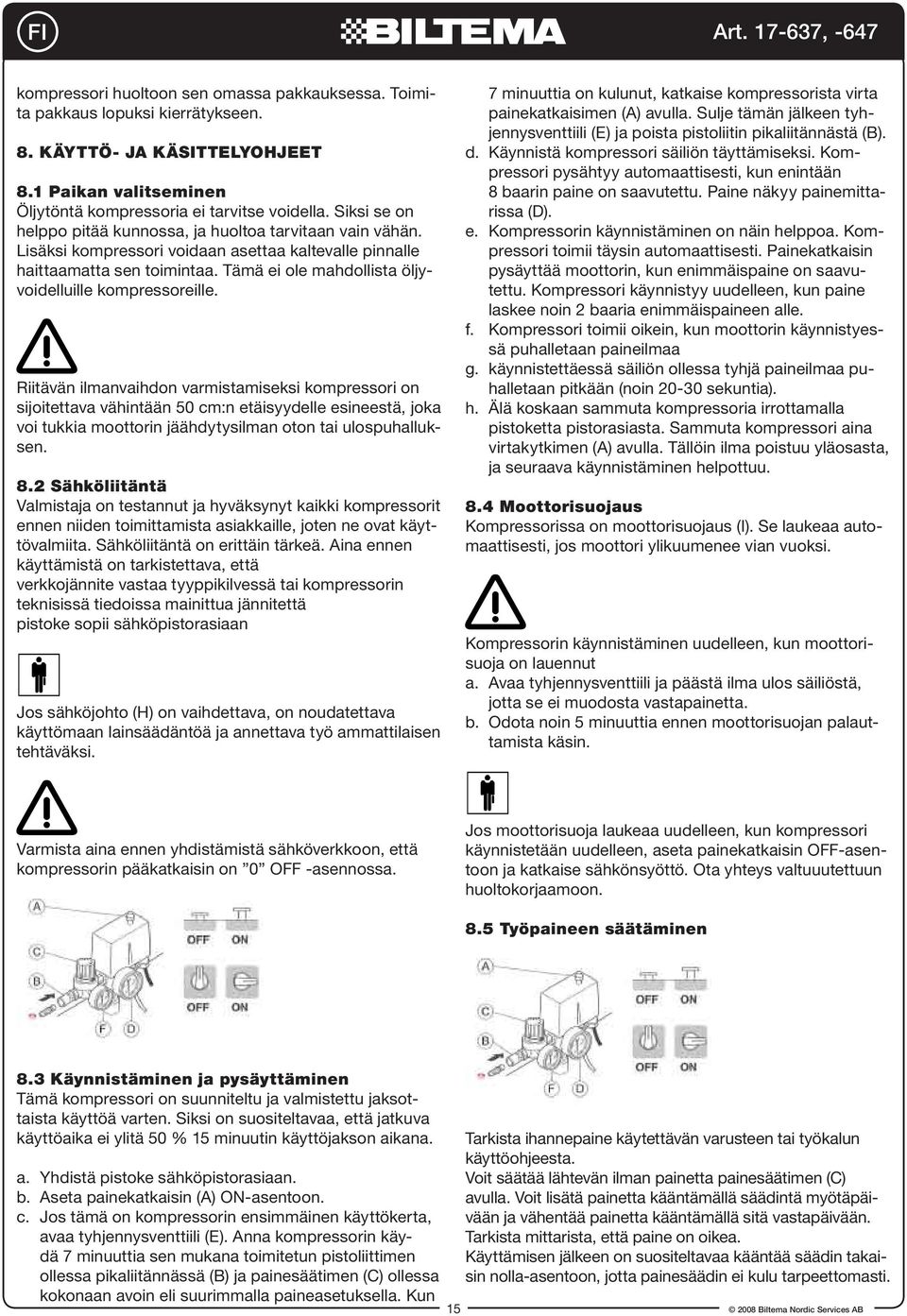

15 FI kompressori huoltoon sen omassa pakkauksessa. Toimita pakkaus lopuksi kierrätykseen. 8. KÄYTTÖ- JA KÄSITTELYOHJEET 8.1 Paikan valitseminen Öljytöntä kompressoria ei tarvitse voidella. Siksi se on helppo pitää kunnossa, ja huoltoa tarvitaan vain vähän. Lisäksi kompressori voidaan asettaa kaltevalle pinnalle haittaamatta sen toimintaa. Tämä ei ole mahdollista öljyvoidelluille kompressoreille. Riitävän ilmanvaihdon varmistamiseksi kompressori on sijoitettava vähintään 50 cm:n etäisyydelle esineestä, joka voi tukkia moottorin jäähdytysilman oton tai ulospuhalluksen. 8.2 Sähköliitäntä Valmistaja on testannut ja hyväksynyt kaikki kompressorit ennen niiden toimittamista asiakkaille, joten ne ovat käyttövalmiita. Sähköliitäntä on erittäin tärkeä. Aina ennen käyttämistä on tarkistettava, että verkkojännite vastaa tyyppikilvessä tai kompressorin teknisissä tiedoissa mainittua jännitettä pistoke sopii sähköpistorasiaan Jos sähköjohto (H) on vaihdettava, on noudatettava käyttömaan lainsäädäntöä ja annettava työ ammattilaisen tehtäväksi. 7 minuuttia on kulunut, katkaise kompressorista virta painekatkaisimen (A) avulla. Sulje tämän jälkeen tyhjennysventtiili (E) ja poista pistoliitin pikaliitännästä (B). d. Käynnistä kompressori säiliön täyttämiseksi. Kompressori pysähtyy automaattisesti, kun enintään 8 baarin paine on saavutettu. Paine näkyy painemittarissa (D). e. Kompressorin käynnistäminen on näin helppoa. Kompressori toimii täysin automaattisesti. Painekatkaisin pysäyttää moottorin, kun enimmäispaine on saavutettu. Kompressori käynnistyy uudelleen, kun paine laskee noin 2 baaria enimmäispaineen alle. f. Kompressori toimii oikein, kun moottorin käynnistyessä puhalletaan paineilmaa g. käynnistettäessä säiliön ollessa tyhjä paineilmaa puhalletaan pitkään (noin sekuntia). h. Älä koskaan sammuta kompressoria irrottamalla pistoketta pistorasiasta. Sammuta kompressori aina virtakytkimen (A) avulla. Tällöin ilma poistuu yläosasta, ja seuraava käynnistäminen helpottuu. 8.4 Moottorisuojaus Kompressorissa on moottorisuojaus (I). Se laukeaa automaattisesti, jos moottori ylikuumenee vian vuoksi. Kompressorin käynnistäminen uudelleen, kun moottorisuoja on lauennut a. Avaa tyhjennysventtiili ja päästä ilma ulos säiliöstä, jotta se ei muodosta vastapainetta. b. Odota noin 5 minuuttia ennen moottorisuojan palauttamista käsin. Varmista aina ennen yhdistämistä sähköverkkoon, että kompressorin pääkatkaisin on 0 OFF -asennossa. Jos moottorisuoja laukeaa uudelleen, kun kompressori käynnistetään uudelleen, aseta painekatkaisin OFF-asentoon ja katkaise sähkönsyöttö. Ota yhteys valtuuutettuun huoltokorjaamoon. 8.5 Työpaineen säätäminen 8.3 Käynnistäminen ja pysäyttäminen Tämä kompressori on suunniteltu ja valmistettu jaksottaista käyttöä varten. Siksi on suositeltavaa, että jatkuva käyttöaika ei ylitä 50 % 15 minuutin käyttöjakson aikana. a. Yhdistä pistoke sähköpistorasiaan. b. Aseta painekatkaisin (A) ON-asentoon. c. Jos tämä on kompressorin ensimmäinen käyttökerta, avaa tyhjennysventtiili (E). Anna kompressorin käydä 7 minuuttia sen mukana toimitetun pistoliittimen ollessa pikaliitännässä (B) ja painesäätimen (C) ollessa kokonaan avoin eli suurimmalla paineasetuksella. Kun Tarkista ihannepaine käytettävän varusteen tai työkalun käyttöohjeesta. Voit säätää lähtevän ilman painetta painesäätimen (C) avulla. Voit lisätä painetta kääntämällä säädintä myötäpäivään ja vähentää painetta kääntämällä sitä vastapäivään. Tarkista mittarista, että paine on oikea. Käyttämisen jälkeen on suositeltavaa kääntää säädin takaisin nolla-asentoon, jotta painesäädin ei kulu tarpeettomasti. 15

16 FI Suositeltava työpaine Tavallinen hiekkapuhallus noin 6 8 baaria Hiomakoneet ja mutterinvääntimet noin 6 8 baaria Naulaimet noin 5 8 baaria Dyckert- ja niittipistoolit noin 4 7 baaria 8.6 Varusteen tai työkalun vaihtaminen Laite yhdistetään pikaliitäntään. Älä koskaan käytä kompressoria ilman imusuodatinta. Vieraat esineet ja pöly voivat tunkeutua sisään ja vaurioittaa kompressoria vakavasti Takaiskuventtiilin puhdistaminen (tehdään joka toinen vuosi) Asennettaessa varustetta tai työkalua tai sitä vaihdettaessa painesäädin (C) on suljettava, jos säiliössä on painetta. 9. SÄILYTTÄMINEN Kun kompressoria ei käytetä, se on säilytettävä pölyttömässä ja kuivassa tilassa pakkaselta suojattuna. Lisäksi pistoke on irrotettava pistorasiasta, säiliön on oltava tyhjä ja painesäätimen suljettuna. 10. KORJAAMINEN JA KUNNOSSAPITO Tyhjennä paineilma säiliöstä. Irrota takaiskuventtiilin kansi. Puhdista venttiilin istukka ja tiiviste huolellisesti. Vaihda tiiviste tarvittaessa. Asenna lopuksi kaikki komponentit takaisin paikalleen Ongelmanratkaisu Kompressorin pitämiseksi hyvässä kunnossa se on pidettävä puhtaana ja sitä on huollettava säännöllisesti. Ennen huoltotöitä katkaise kompressorista virta ja tyhjennä säiliöstä kaikki ilma Tiivistyvän veden tyhjentäminen (tehtävä päivittäin töiden päätyttyä) a. Avaa tyhjennysventtiili (E) kääntämällä sitä vastapäivään. b. Aseta säiliö siten, että venttiilin suuaukko on alaspäin. c. Aseta venttiilin alle keräysastia ja anna kompressorin olla tässä asennossa, kunnes ulos tulee vain ilmaa. Öljyttömään kompressoriin tiivistyvässä vedessä ei ole likaa, joten se voidaan kaataa viemäriin. d. Sulje tyhjennysventtiili. Katkaise kompressorista virta ja irrota pistoke pistorasiasta. Odota, kunnes kompressori on jäähtynyt. Tyhjennä säiliöstä kaikki ilma ennen ongelmanratkaisun aloittamista Imusuodattimen puhdistaminen (tehdään kuukausittain) Puhdista suodatin useammin, jos kompressoria käytetään pölyisissä paikoissa. Vedä imusuodatin (G) varovasti ulos ja vaihda tai puhdista se. Pese suodatin vedellä ja pesuaineella. Anna sen kuivua kokonaan ennen sen kiinnittämistä takaisin paikalleen. 16

17 FI VIKA SYY TOIMENPIDE Paine laskee ilmasäiliössä. Liitokset vuotavat. Anna kompressorin käydä, kunnes enimmäispaine on saavutettu. Katkaise virta ja sivele liitoksiin saippuavettä. Ilmakuplat kertovat vuodoista. Kiristä nämä liitokset kunnolla. Jos vuotoja esiintyy edelleen, ota yhteys lähimpään Biltema-tavarataloon. Painevahdin venttiili vuotaa, kun kompressori ei ole käynnissä. Kompressori on pysähtynyt, eikä se käynnisty uudelleen. Moottorista ei kuulu ääntä. Kompressori ei pysähdy, kun enimmäispaine on saavutettu. Varoventtiili laukeaa. Takaiskuventtiili ei sulkeudu riittävän tiiviisti. Moottorin ylikuumenemissuoja on lauennut. Käyttöhäiriö tai painekatkaisimen vika. Puhdista takaiskuventtiili. Katkaise virta painekatkaisijasta, odota 5 minuuttia ja paina moottorisuojan palautuspainiketta. Käynnistä kompressori. Ota yhteys valtuutettuun huoltoon. 11. YMPÄRISTÖNSUOJELU Älä heitä pois talousjätteiden mukana vaan kierrätä. Kaikki koneet, varusteet ja pakkausmateriaali on lajiteltava ja toimitettava kierrätykseen hävitettäväksi ympäristöystävällisesti. 17

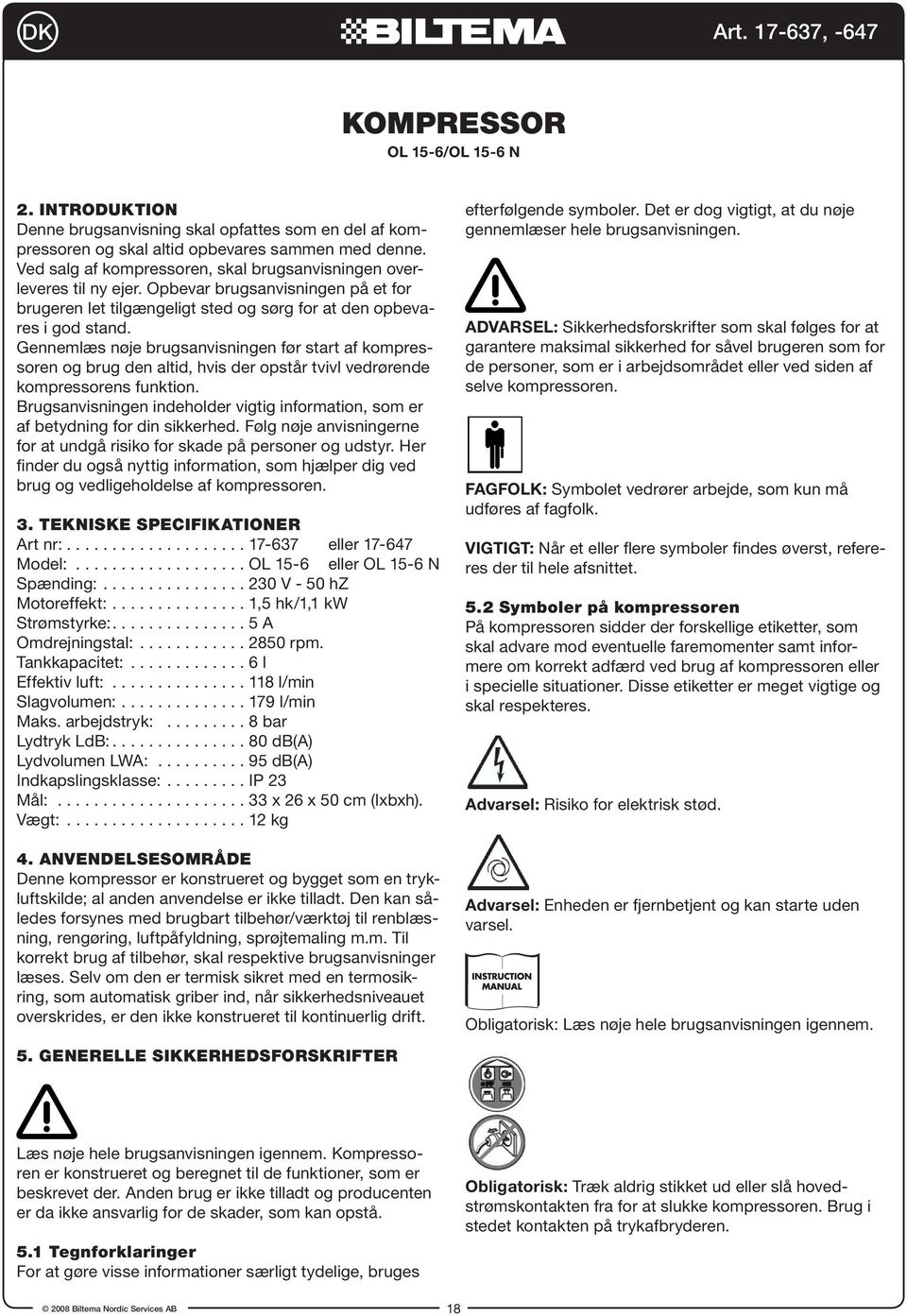

18 DK Kompressor OL 15-6/OL 15-6 N 2. INTRODUKTION Denne brugsanvisning skal opfattes som en del af kompressoren og skal altid opbevares sammen med denne. Ved salg af kompressoren, skal brugsanvisningen overleveres til ny ejer. Opbevar brugsanvisningen på et for brugeren let tilgængeligt sted og sørg for at den opbevares i god stand. Gennemlæs nøje brugsanvisningen før start af kompressoren og brug den altid, hvis der opstår tvivl vedrørende kompressorens funktion. Brugsanvisningen indeholder vigtig information, som er af betydning for din sikkerhed. Følg nøje anvisningerne for at undgå risiko for skade på personer og udstyr. Her finder du også nyttig information, som hjælper dig ved brug og vedligeholdelse af kompressoren. 3. TEKNISKE SPECIFIKATIONER Art nr: eller Model:...OL 15-6 eller OL 15-6 N Spænding: V - 50 hz Motoreffekt:... 1,5 hk/1,1 kw Strømstyrke:....5 A Omdrejningstal: rpm. Tankkapacitet:... 6 l Effektiv luft: l/min Slagvolumen: l/min Maks. arbejdstryk:... 8 bar Lydtryk LdB:...80 db(a) Lydvolumen LWA:...95 db(a) Indkapslingsklasse:... IP 23 Mål:...33 x 26 x 50 cm (lxbxh). Vægt:...12 kg 4. ANVENDELSESOMRÅDE Denne kompressor er konstrueret og bygget som en trykluftskilde; al anden anvendelse er ikke tilladt. Den kan således forsynes med brugbart tilbehør/værktøj til renblæsning, rengøring, luftpåfyldning, sprøjtemaling m.m. Til korrekt brug af tilbehør, skal respektive brugsanvisninger læses. Selv om den er termisk sikret med en termosikring, som automatisk griber ind, når sikkerhedsniveauet overskrides, er den ikke konstrueret til kontinuerlig drift. 5. GENERELLE SIKKERHEDSFORSKRIFTER efterfølgende symboler. Det er dog vigtigt, at du nøje gennemlæser hele brugsanvisningen. ADVARSEL: Sikkerhedsforskrifter som skal følges for at garantere maksimal sikkerhed for såvel brugeren som for de personer, som er i arbejdsområdet eller ved siden af selve kompressoren. FAGFOLK: Symbolet vedrører arbejde, som kun må udføres af fagfolk. VIGTIGT: Når et eller flere symboler findes øverst, refereres der til hele afsnittet. 5.2 Symboler på kompressoren På kompressoren sidder der forskellige etiketter, som skal advare mod eventuelle faremomenter samt informere om korrekt adfærd ved brug af kompressoren eller i specielle situationer. Disse etiketter er meget vigtige og skal respekteres. Advarsel: Risiko for elektrisk stød. Advarsel: Enheden er fjernbetjent og kan starte uden varsel. Obligatorisk: Læs nøje hele brugsanvisningen igennem. Læs nøje hele brugsanvisningen igennem. Kompressoren er konstrueret og beregnet til de funktioner, som er beskrevet der. Anden brug er ikke tilladt og producenten er da ikke ansvarlig for de skader, som kan opstå. 5.1 Tegnforklaringer For at gøre visse informationer særligt tydelige, bruges Obligatorisk: Træk aldrig stikket ud eller slå hovedstrømskontakten fra for at slukke kompressoren. Brug i stedet kontakten på trykafbryderen. 18

19 DK 5.3 Produktidentifikation Kompressoren identificeres af typeskilte, som indeholder følgende data: 1. Fabrikat CODE = kompressorens artikelnummer 2. CE-mærkning, fabrikationsår 3. TYPE = kompressorens betegnelse SERIAL N. = kompressorens serienummer (skal altid opgives i forbindelse med serviceforespørgsler) 4. Cylindervolumen/effektiv luft ved 6 bar (l/min) 5. Maks. arbejdstryk (bar), kompressorens støjniveau db(a) 6. Elektriske specifikationer: Spænding (V/faser), frekvens (Hz), strømstyrke (A), effekt (Hk og kw), omdrejningstal (rpm) 7. Eventuelle andre typegodkendelser Flyt aldrig kompressoren, hvis der er tryk på tanken. Brug aldrig kompressoren hvis elledningen er i stykker, eller hvis tilslutningen ikke er korrekt. Brug aldrig kompressoren hvis der er fare for brand eller eksplosion. Brug aldrig kompressoren hvis der er fugtigt eller støvet. Ret aldrig luftstrålen mod mennesker eller dyr. Tillad aldrig andre at bruge kompressoren, medmindre de har tilstrækkelig viden om dens funktion og brug. Brug ikke kompressoren uden luftfilter. Udfør aldrig indgreb på sikkerheds- og justeringsanordninger. Tilslut aldrig trykluftslanger med et lavere tilladt maks. tryk end kompressorens maks. tryk. 6. Oversigtsbillede 5.4 Udfør: Kontroller at netspændingen er i overensstemmelse med etikettens angivelse. Lær dig hurtigt at slukke kompressoren og at bruge alle kontrolenheder. Ved enhver form for vedligeholdelse, er det nødvendigt at tømme kompressorens beholder og at slukke strømmen for at forhindre eventuel utilsigtet start. Efter vedligeholdelse er det nødvendigt at sikre sig, at alle komponenter er eftermonteret korrekt. Hold børn og dyr på behørig afstand fra arbejdsområdet; således undgås skader forårsaget af kompressoren eller tilsluttede apparater. Læs nøje anvisningerne til det installerede tilbehør. Især hvis der bruges lakeringssystem. Forvis dig om, at luftudskiftningen er tilstrækkelig der, hvor du lakerer. Eventuelle malingpartikler i luften må ikke komme ind i kompressorens luftindtag. Forvis dig om, at omgivelsestemperaturen er mellem +5 C og +45 C. Følg altid vedligeholdelsesvejledningen i brugsanvisningen. Brug kun originale reservedele ved vedligeholdelse af kompressoren. 5.5 Hvad du ikke må: Rør aldrig pumpehuset eller føderøret, da de bliver meget varme under brugen (de forbliver varme efter at kompressoren er standset). Placer aldrig brændbare materialer, nylon- eller tøjgenstande i nærheden af eller på kompressoren. A. Trykafbryder ON/OFF B. Lynkobling C. Trykregulator D. Manometer tanktryk E. Aftapningsventil F. Manometer udgående tryk G. Luftfilter/indsugningsfilter H. Elledning I. Termosikring J. Motorens køling/udblæsning K. Gummifødder 7. MONTERINGSANVISNING Kompressoren leveres monteret. Gem emballagen og opbevar den et egnet sted med henblik på eventuel flytning af kompressoren, i al fald så længe garantien gælder. Således vil det også være lettere og sikrere at sende den til eventuel service. Aflever slutteligt emballagen til den lokale genbrugsstation. 19

20 DK 8. BRUGS- OG VEDLIGEHOLDELSESANVISNINGER 8.1 Placering En OIL LESS kompressor kræver ingen form for smøring. Det betyder at rutinevedligeholdelse er meget enkel og begrænset. Desuden betyder det, at kompressoren kan placeres på skrå flader uden at funktionen påvirkes, i modsætning til kompressorer med oliesmøring. For at få tilstrækkelig ventilation, skal kompressoren placeres i en afstand på mindst 50 cm fra genstande, som kan tilstoppe motorens køling/udblæsning. 8.2 Eltilslutning Hver kompressor er afprøvet og godkendt hos producenten, inden den leveres til kunden, og den er derfor klar til brug. Da eltilslutningen er uhyre vigtig, bør du, før hvert skridt i processen, kontollere at: netspændingen er i overensstemmelse med den angivne på skiltet eller i kompressorens tekniske beskrivelse. stikkontakten som den kobles til svarer til netledningens stik. slukkes for kompressoren med trykafbryderen (A). Skru derefter udluftningsventilen (E) til og fjern nippelen fra lynkoblingen (B). d. Start kompressoren og fyld tanken op. Kompressoren stopper automatisk, når maks. trykket på 8 bar er nået. Trykket kan aflæses på manometeret (D). e. Således kan du fastslå, hvor let det er at starte kompressoren. Kompressoren fungerer helt automatisk ved hjælp af kontakten, som slukker for motoren, når maks. tryk er opnået og starter igen, når trykket i kompressoren er sunket til en værdi af ca. 2 bar under maks. tryk. f. Kompressorens korrekte funktion vises af: En trykluftsudblæsning hver gang motoren standser. g. En forlænget udblæsning (ca sek.) før hver start med beholder uden tryk. h. For at slukke kompressoren, må du aldrig trække stikket ud af stikkontakten. Sluk altid for kompressoren med trykafbryderen (A). Det bevirker, at luften forsvinder fra topdækslet og gør næste start lettere. 8.4 Termosikring Kompressoren er udstyret med en termosikring (I). Sikringen griber automatisk ind, hvis motoren overophedes ved fejlfunktion. Hvis elledningen (H) skal udskiftes i overensstemmelse med gældende regler i det aktuelle land, skal dette udføres af en fagmand. Genstart af kompressor efter at termosikringen er udløst. a. Åben udluftningsventilen og slip luften ud fra tanken, så der ikke længere kan opstå et eventuelt modtryk. b. Afvent i ca. 5 minutter inden du manuelt tilbagestiller termosikringen. Kontroller altid, at kompressorens hovedkontakt står på 0 OFF, inden der tændes ved stikkontakten. Hvis termosikringen udløses igen, når kompressoren genstartes, skal du sætte trykafbryderen på OFF og koble elforsyningen fra. Henvend dig efterfølgende til et autoriseret værksted. 8.5 Indstilling af arbejdstryk 8.3 Start og stop Denne kompressor er konstrueret og produceret til sporadisk brug. Derfor anbefales det, at den kontinuerlige driftstid ikke overstiger 50% af den totale tid i en 15 minutters periode. a. Slut netstikket til stikkontakten. b. Stil trykafbryderen (A) i position ON. c. Hvis det er første gang kompressoren bruges, skal udluftningsventilen (E) åbnes. Lad kompressoren køre i 7 minutter med medfølgende nippel trykket ind i lynkoblingen (B) og med trykregulatoren (C) helt åben, d.v.s. indstillet på maks. tryk. Efter 7 minutters forløb Kontroller den optimale trykværdi i brugsanvisningen til det tilbehør/værktøj, som skal anvendes. Ved hjælp af trykregulatoren (C) er det muligt at regulere det udgående lufttryk til den ønskede værdi. Gør dette ved at dreje på knappen med uret for at øge trykket og mod uret for at mindske trykket. Viseren skal være i overensstemmelse med det ønskede tryk. Efter brug anbefales det, at knappen drejes tilbage til nul for at undgå for stor slitage på trykregulatoren. 20

21 DK Anbefalet arbejdstryk: Almindelig renblæsning ca. 6 8 bar Slibemaskiner og møtrikspændere ca. 6 8 bar Sømpistoler ca. 5 8 bar Dykker- og hæftepistoler ca. 4 7 bar 8.6 Udskiftning af tilbehør/værktøj Tilslutning udføres via lynkoblingen. Brug aldrig kompressoren uden luftfilteret. Fremmedlegemer og støv kan trænge ind og forårsage alvorlig skade i kompressorblokken Rengøring af bakventil (hvert andet år) Ved montering af tilbehør/værktøj eller når tilbehør/værktøj skal skiftes, når tanken er trykfyldt, skal trykregulatoren (C) være lukket. 9. OPBEVARING Når kompressoren ikke er i brug, skal den opbevares i et støvfrit, frostfrit og tørt rum. Desuden skal netledningen være afbrudt fra elnettet, tanken skal være tømt, og trykregulatoren skal være lukket. 10. REPARATION & VEDLIGEHOLDELSE Tøm beholderen for trykluft, tag dækslet til bakventilen af og rengør grundigt ventilsættet og pakningen. Udskift eventuelt pakningen og monter derefter alle komponenterne igen Fejlsøgning For at kompressoren skal kunne fungere godt, er det nødvendigt at holde den ren og at udføre regelmæssig vedligeholdelse. Sluk kompressoren og slip al luft ud af tanken inden vedligeholdelsesarbejde udføres. Sluk kompressoren, tag elledningen ud af stikkontakten, afvent at kompressoren køler af og slip al luft ud af tanken, inden fejlsøgning foretages Tømning af kondensvand (hver dag efter udført arbejde) a. Åben udluftningsventilen (E) ved at skrue den mod uret. b. Placer beholderen så ventilens munding vender nedad. c. Placer en opsamlerbeholder under ventilen og lad kompressoren stå i den stilling, indtil kondensvandet er fuldstændig borte. I og med at en Oil-less kompressor ikke bruger smøremiddel, er kondensvandet ikke forurenet, hvilket betyder at det kan hældes i vasken. d. Luk udluftningsventilen Rengøring af indsugningsfilter (hver måned) Rengør filteret oftere, hvis kompressoren anvendes i et støvet miljø. Træk forsigtigt indsugningsfilteret (G) ud og skift eller rengør det. Rengør filterelementet med sæbe og vand og lad det tørre fuldstændigt, inden det igen sættes fast. 21
