TAC Xenta 711/731 Webbserver och regulator

Transkript

1 4 TAC Vista TAC Xenta 711/71 Webbserver och regulator TAC Xenta 711/71 är multifunktionellt presentations- och styrsystem med en inbäddad webbserver som ger dig åtkomst till styrapplikationen och styrning av nätverk via en webbläsare oberoende av var du befinner dig. Xenta 711/71-serien är den första regulatorn för byggnadsautomation som kombinerar byggnadsautomation, webbfunktionalitet, larmhantering och kraftfull grafik i ett och samma kompakta paket. Utforska Xenta 711/71 via webbläsaren, kontrollera och kvittera larm från LonWorks-nätverk eller ändra börvärden eller driftvariabler. Du får enkelt åtkomst till tidsscheman och trendloggar. Webbsidorna är baserade på standard webbteknik som HTML och Java-applets. Larm kan skickas som e-post. Denna allt-i-ett-lösning har allt som du behöver för att övervaka och styra inställningar via en enda ekonomisk enhet. Eftersom dessa är Xenta-servrar kan de anslutas till TAC Vista via TCP/IP i större installationer där de kan sammanställa data för enkel drift och övervakning. Upp till 1000 Xenta 711 och/eller Xenta 71 kan anslutas till en TAC Vista Server. Xenta 711 stödjer upp till 10 Xenta 400 I/O-moduler och 0 Xenta 280/00/401 i LonWorks-nätverk medan Xenta 71 stödjer upp till 20 Xenta 400 I/O-moduler och 0 Xenta 280/00/401-moduler. Xenta 71 stödjer även Modbus, I/NET och MicroNet. Xenta 711/71-webbserver och regulator är utrustad med en hjälpfunktion som underlättar den dagliga driften. TAC Xenta 711/71 kan också kommunicera med Modbus-enheter. TEKNISKA DATA Matningsspänning 24 V AC ±20%, 50/60 Hz ellerr V DC Effektförbrukning... max. 5 W Transformator...5 VA Omgivningstemperatur Förvaring C till +50 C Drift....±0 C till +50 C Luftfuktighet...max. 90% RH, ingen kondens Kapsling Hölje...ABS/PC Kapslingsklass...IP 20 Brännbarhet, material...ul 94 V-0 Mått... se figur 1 Vikt kg Realtidsklocka Noggrannhet vid +25 C... ±12 minuter per år Gångresesrv vid spänningsavbrott...72 timmar Kommunikation A: RS bps, RJ45, 8-p A: RS bps, async. terminal block B: RS22...RJ10, 4-p C: RS485...sync. (SDLC) terminal block LonWorks...TP/FT-10, terminal block....tcp/ip, 10Base-T, RJ45 Normer Emission: CE...EN C-tick.... C-Tick N181 FCC...FCC Part 15, Subpart B, Class B Immunitet: CE...EN Säkerhet: CE...EN UL C-UL US Listed RoHS directiv /95/eg Artikelnummer Elektronikdel TAC Xenta Elektronikdel TAC Xenta Elektronikdel TAC Xenta TAC Xenta: PC to Serial Kit TAC Xenta: Serial Link Kit TAC Xenta: General Serial Kit TAC Xenta: Programming Serial Kit Figur ± ± sv

2 WEBBVISNING De HTML-baserade webbsidorna på Xenta 711/71 används för visning av status, trender, grafik, larm och händelser. Programmeringsverktyget TAC XBuilder används för design, generering och under håll av webbsidorna. TAC XBuilder används även för att definiera och konfigurera nätverksvariabler som används för trendloggar, larmobjekt och loggning. Status Statussidan visar dynamiska data som börvärden, processvärden och parametrar i en överskådlig tabell (fig. 2). Behöriga användare kan också ange värden i status fönstret. Trender Trendsidan visar linje- eller stapeldiagram över historiska (loggade) data och realtidsdata (fig. ). Loggen kan aktiveras manuellt eller automatiskt enligt villkor och/eller starttider. Om energimätare loggas, hanteras även byte av mätare. Grafik Grafiksidan visar en grafisk representation av anläggningen eller installationen och erbjuder snabb och enkel övervakning. Aktuella driftvärden uppdateras dynamiskt och aktuell larmstatus visas (fig. 4). Behöriga användare kan ändra värden på grafiksidan. Larm Larmsidan visar information om larm från larmobjekt (fig. 5). Operatören kan läsa, kvittera, blockera, filtrera och sortera larmen på larmsidan. Figur 2 Figur Figur 4 Figur 5 Händelser På händelsesidan loggas händelsetyp, datum/klockslag och operatör (fig. 6). Nya händelser registreras automatiskt i händelselistan. När listan är full ersätts den äldsta händelsen. Operatören kan filtrera och sortera händelser på händelse sidan. Redigering av tidsobjekt Redigeraren visar konfigurationen av tidsobjekt (fig. 7). Här kan du redigera och skapa nya scheman. Figur 6 Figur 7 Applikationsprogram En grafisk representation av applikationskoden visas i applikationsfönstret (fig. 8). Här visas funktionsblock och signaler, samt en dynamisk indikation av deras lägen eller värden under körning. Statisk information som text och kommentarer visas också. Konfigurationswebb TAC Xenta 711/71 har ett webbgränssnitt för konfigurering av bl.a. nätverk, tid, servrar och portar. 2 Figur sv

3 Figur 10 Figur 9 Figur 11 STYRAPPLIKATION Styrapplikationerna i Xenta 711/71 skapas med hjälp programmeringsverktygen i både TAC XBuilder och TAC Menta. Den kraftfulla applikationsmotorn i Xenta 711/71 kan hantera ett stort antal sam tidiga styrapplikationer med olika cykeltider. Krävande applikationer som belysningsstyrning kan hanteras tack vare möjligheten till korta cykeltider på 100 ms (fig 9). Sammanställning av en styrapplikation sker enkelt och effektivt eftersom den använder flera instanser av en applikation (fig. 10). Befintliga Menta-applikationer skapade för Xenta 280/ 00/401 kan återanvändas och importeras och konverteras för att passa Xenta 711/71. Styrapplikationen kan debuggas online via internet med hjälp av funktionsblockdiagrammen för alla Menta-applikationer i Xenta 711/71. Applikationer kan laddas ned till Xenta 711/71 utan att störa övriga applikationer. Enheten behöver inte startas om. Samtliga Xenta 400 I/O-moduler stöds och konfigureras i TAC XBuilder (fig. 11). OPERATORSPANEL OP7 OP7 ansluts till TAC Xenta 711/71 med hjälp av ett OP7 spänningsaggregat. Innehållet i OP7 skapas i XBuilder automatiskt eller manuellt. En användare med tillräcklig behörighet kan använda OP7 för att: - Läsa och ändra värden - Visa och ändra tidschema - Visa och kvittera larm - Visa trendloggar sv

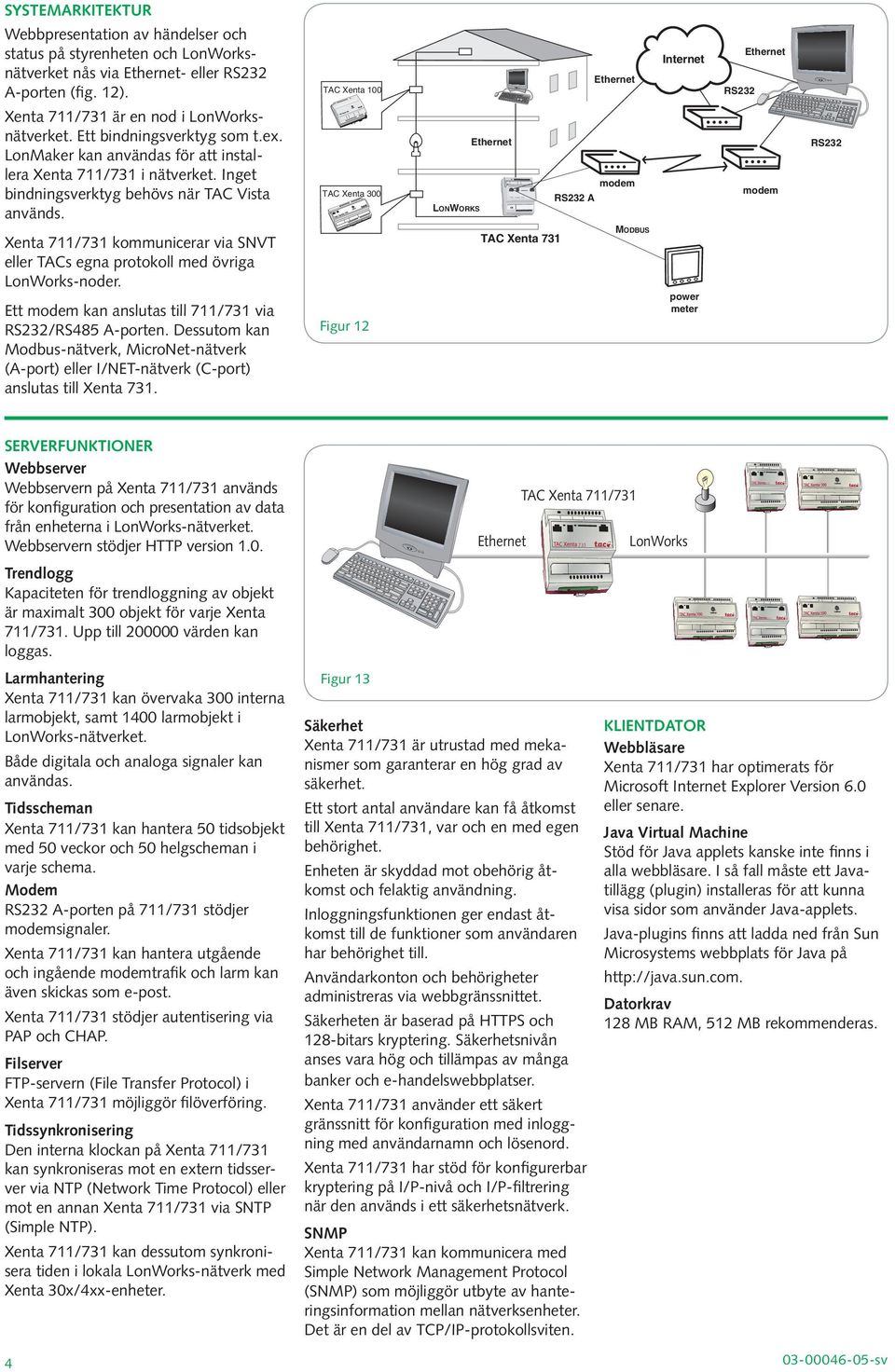

4 TAC Xenta 511 SYSTEMARKITEKTUR Webbpresentation av händelser och status på styrenheten och LonWorksnätverket nås via - eller RS22 A-porten (fig. 12). TAC Xenta 100 Internet RS22 Xenta 711/71 är en nod i LonWorksnätverket. Ett bindningsverktyg som t.ex. LonMaker kan användas för att installera Xenta 711/71 i nätverket. Inget bindningsverktyg behövs när TAC Vista används. TAC Xenta 00 LONWORKS modem RS22 A modem RS22 Xenta 711/71 kommunicerar via SNVT eller TACs egna protokoll med övriga LonWorks-noder. Ett modem kan anslutas till 711/71 via RS22/RS485 A-porten. Dessutom kan Modbus-nätverk, MicroNet-nätverk (A-port) eller I/NET-nätverk (C-port) anslutas till Xenta 71. Figur 12 TAC Xenta 71 MODBUS power meter SERVERFUNKTIONER Webbserver Webbservern på Xenta 711/71 används för konfiguration och presentation av data från enheterna i LonWorks-nätverket. Webbservern stödjer HTTP version 1.0. Trendlogg Kapaciteten för trendloggning av objekt är maximalt 00 objekt för varje Xenta 711/71. Upp till värden kan loggas. Larmhantering Xenta 711/71 kan övervaka 00 interna larmobjekt, samt 1400 larmobjekt i LonWorks-nätverket. Både digitala och analoga signaler kan användas. Tidsscheman Xenta 711/71 kan hantera 50 tidsobjekt med 50 veckor och 50 helgscheman i varje schema. Modem RS22 A-porten på 711/71 stödjer modemsignaler. Xenta 711/71 kan hantera utgående och ingående modemtrafik och larm kan även skickas som e-post. Xenta 711/71 stödjer autentisering via PAP och CHAP. Filserver FTP-servern (File Transfer Protocol) i Xenta 711/71 möjliggör filöverföring. Tidssynkronisering Den interna klockan på Xenta 711/71 kan synkroniseras mot en extern tidsserver via NTP (Network Time Protocol) eller mot en annan Xenta 711/71 via SNTP (Simple NTP). Xenta 711/71 kan dessutom synkronisera tiden i lokala LonWorks-nätverk med Xenta 0x/4xx-enheter. Figur 1 Säkerhet Xenta 711/71 är utrustad med mekanismer som garanterar en hög grad av säkerhet. Ett stort antal användare kan få åtkomst till Xenta 711/71, var och en med egen behörighet. Enheten är skyddad mot obehörig åtkomst och felaktig användning. Inloggningsfunktionen ger endast åtkomst till de funktioner som användaren har behörighet till. Användarkonton och behörigheter administreras via webbgränssnittet. Säkerheten är baserad på HTTPS och 128-bitars kryptering. Säkerhetsnivån anses vara hög och tillämpas av många banker och e-handelswebbplatser. TAC Xenta 711/71 Xenta 711/71 använder ett säkert gräns snitt för konfiguration med inloggning med användarnamn och lösenord. Xenta 711/71 har stöd för konfigurerbar kryptering på I/P-nivå och I/P-filtrering när den används i ett säkerhetsnätverk. SNMP Xenta 711/71 kan kommunicera med Simple Network Management Protocol (SNMP) som möjliggör utbyte av hanteringsinformation mellan nätverksenheter. Det är en del av TCP/IP-protokollsviten. 71 LonWorks KLIENTDATOR Webbläsare Xenta 711/71 har optimerats för Micro soft Internet Explorer Version 6.0 eller senare. Java Virtual Machine Stöd för Java applets kanske inte finns i alla webbläsare. I så fall måste ett Javatillägg (plugin) installeras för att kunna visa sidor som använder Java-applets. Java-plugins finns att ladda ned från Sun Microsystems webbplats för Java på Datorkrav 128 MB RAM, 512 MB rekommenderas sv

5 NÄTVERK LonWorks Xenta 711/71 är en webbaserad regulator och presentationssystem för LonWorks-nätverk. Med en vanlig webbläsare kan operatören enkelt visa och styra applikationer och enheter i LonWorks-nätverk via internet eller ett intranät. En 711/71 kan presentera ett LonWorks-nätverk eller ingå i ett större nätverk med flera lokala presentationsenheter. Utforska Xenta 711/71 via webbläsaren, kontrollera och kvittera larm från LonWorks-nätverk eller ändra börvärden eller driftvariabler. Du får enkelt åtkomst tidsscheman och trendloggar. Webbsidorna är baserade på standard webbteknik som HTML och Java-applets. Larm kan skickas som e-post. Xenta 71 kan också fungera som en Xenta-server för Lonworks och har inbyggda anslutningsmöjligheter till Vista. Alternativet ger en oöverträffad och integrerad lösning för fastighetsförvaltning och säkerhet. Xenta 711/71 har kapacitet för övervakning av LonWorks-nätverk med cirka 0 noder. Omkring 400 SNVT-variabler kan bindas till varje enhet. Både pollade och bundna SNVT-variabler kan övervakas. Modbus-kommunikation (endast Xenta 71) Xenta 71kan utbyta data med enheter på andra nätverk än LonWorks-nätverket. Genom att använda de seriella gränssnitten RS22 eller RS485, kan Xenta 71 konfigureras för kommunikation med ett serieprotokoll som t.ex. Modbus. TAC Xenta 71 kan också kommunicera via 10Base-T-porten på framsidan och protokoll som kommunicerar över -nätverket, t.ex. Modbus TCP. Använd TAC XBuilder för att konfigurera den port du vill använda. Enhetseditor: Används för att konfigurera kommunikationsprotokollet för Xenta 71. En enhetsmall skapas för varje typ av enhet som TAC Xenta 71 kommunicerar med. Enhetseditorn ingår i TAC XBuilderinstallationen. Enhetsbegränsningar: När Modbusprotokollet används kan TAC Xenta 71-gränssnittet kommunicera med ett maximalt antal enheter enligt följande: som Modbus-master: 1 Modbus-slavar, som Modbus-slav: 1 Modbus-master och Modbus TCP: 100. I/NET (endast Xenta 71) TAC Xenta 71 är ett multifunktionellt styr- och presentationssystem med en inbyggd (inbäddad) webbserver. Den erbjuder I/NET-användare en webblösning med många funktioner genom att tillhandahålla säker åtkomst till regulatorer och nätverk. Användaren får tillgång till funktionerna för övervakning, strömhantering, larmmeddelanden, loggning, schemaläggning och punktåsidosättning via ett användarvänligt och intuitivt grafiskt användargränssnitt. TAC XBuilder-programmeringsverktygen möjliggör snabb konfiguration och konstruktion. Hela skalan med I/NET-styrenheter stöds. I/NET är ett användarvänligt, skalbart och modulärt fastighetsautomationssystem för styrning av HVAC-anläggningar och tillhörande fastighetstjänster. Det ger unika fördelar för små till mellanstora byggnader och komplex. Den fysiska storleken på det anslutna I/NET-systemet är en faktor i detta, men inte en primär begränsning. I vissa system kan därför mer än en Xenta 71-krävas för att den totala systemtrafiken ska kunna hanteras. Xenta 71-webbservern har testats med upp till TAC Vista-säkerhetspunkter. MicroNet (endast Xenta 71) Xenta 71 är ett multifunktionellt styroch presentationssystem med en inbyggd (inbäddad) webbserver. Den erbjuder MicroNet- och Satchnet-användare en webblösning med många funktioner genom att tillhandahålla säker webbläsaråtkomst till MicroNet- och Satchnetregulatorer och -nätverk. Användaren får tillgång till funktionerna för övervakning, strömhantering, larmmeddelanden, loggning, schemaläggning och punktåsidosättning via ett användarvänligt och intuitivt grafiskt användargränssnitt. VisiSat- och TAC XBuilder-programmeringsverktygen möjliggör snabb konfiguration och konstruktion. Det kompletta utbudet med MicroNetoch Satchnet-regulatorer och Bus du jour-nätverksalternativ stöds. MicroNet är ett användarvänligt, skalbart och modulärt fastighetsautomationssystem för styrning av HVAC-anläggningar och tillhörande fastighetstjänster. Det ger unika fördelar för små till mellanstora byggnader och komplex. MicroNet-användare kan välja den kommunikationsplattform som bäst passar deras verksamhet: NCP, ARCNET eller LonWorks sv 5

6 ACCESSORIES Serial Communication For installing the Xenta 711/71, cable kit is needed, ordered separately. Modem Connection For connecting the Xenta 711/71, cable kit is needed, ordered separately. MN-MI Connection For connecting the Xenta 711/71, cable kit is needed, ordered separately. Cable The Xenta 711/71 is connected to the network with a standard UTP-cable or a standard STP-cable. For more information see TAC Xenta 500/700/555/911/91, Handbook. CABLES G and G0: Min. cross-sectional area 0.75 mm² (AWG-19). C1 and C2: Xenta 711/71 communicates on a joint network, LonWorks TP/FT-10, 78 kbps. Xenta 71: Belden 9502 for MicroNet MN50 Series. Xenta 71: Belden 8762 for other MicroNet controllers. OP7 Operator panel for Xenta 711/71 See the OP7 data sheet ( ) for details. DESIGN AND MOUNTING The Xenta 711/71 is designed around a microprocessor. The device consists of two parts, a terminal including the terminal block, and the electronics with the circuit boards and contacts (fig. 14). Power Failure Protection Settings, like configuration and web pages, are stored in the non-volatile (flash) memory and will not be lost after a power outage. Real Time Clock The clock provides the internal event log with a time stamp. A built-in capa citor maintains operation of the clock for at least 72 hours in the event of a power failure. This real time clock can be configured to synchronize with the TAC Vista Server and automatically adjust for day light saving changes. Mounting The Xenta 711/71 is cabinet mounted on a TS 5 mm norm rail EN To simplify installation, the terminal can be pre-mounted in the cabinet, (fig. 14). If the Xenta 711/71 is to be wall mounted, a wide range of standardized boxes are available. INSTALLATION/CONNECTION Modular jacks RS22 A: Modem connection. Connection using hardware signals for modem communication. RS22 A: MN-MI connection for ARC- NET (MN-MI is mandatory) RS22 B: PC ( Console ) connection. Connection using basic signals, primarily intended for a PC during configuration. 10Base-T: Connection for a LAN () cable and commissioning. LEDs A number of light-emitting diodes in the electronics part of the Xenta 711/71 indi cate that the application program is running and when communication is in progress. Reset Button Shorting terminals 9 and 10 ( Fail-safe ) at restart will inhibit programs from hanging and put the internal program in a fail-safe state. Terminal Connections There is a label on the front of the module showing both the numbers and the names of the terminals (1 G, 2 G0 and so on). The numbers are also shown in the plastic of the terminal part. Term. Term. No. Description Name 1 G 24 V AC (or DC+) 2 G0 Ground C1 LonWorks TP/FT-10 4 C2 LonWorks TP/FT-10 5 RX/TX+ Xenta 71: RS485 A 6 RX/TX- Xenta 71: RS485 A 7 RX+ Xenta 71: RS485 A 8 RX- Xenta 71: RS485 A 9 G0 10 Fail-safe 16 G0 Ground 17 G0 Ground 19 RX/TX+ Xenta 71: RS485 C 20 RX/TX- Xenta 71: RS485 C MODBUS KOMMUNIKATION TAC Xenta 711/71 kan kommunicera med Modbus enheter via: - Seriellt gränssnitt (RS 485 eller RS 22), som master med upp till 1 slavar eller som slav. - Modbus TCP som en Modbus TCP klient via 10Base-T porten. Maximalt 100 Modbus TCP servrar kan anslutas. Konfigurationen av portar sker i TAC Xbuilder. DEVICE EDITOR En Device Editor är inkluderad i TAC Xbuilder som används för att definiera dataöverföringen till anslutna enheter. Definitionen av data kan sparas som en mall som sedan kan återanvändas. Figure 14 Copyright , Schneider Electric All brand names, trademarks and registered trademarks are the property of their respective owners. Information contained within this document is subject to change without notice. All rights reserved sv Mar 2010 För mer information besök
