N-Sensor Windows Based Software and N-Sensor ALS News & Updates for 2007

Transkript

1 N-Sensor Windows Based Software and N-Sensor ALS News & Updates for 2007

2 Sensorer och Terminaler 2007 Sensor Hårdvara WTK terminal Windows terminal (Win32 eller WinCE) Classic passive (RNS2000 med MMS1) ALS Windows passive (Avantes) RNS V3.40 Terminal V3.27 LBS ANS V3.40 Terminal V3.27 LBS (Ej möjligt) RNS V3.40 N-Sensor V Service cable + Retrofit license code (Beta test 2007; kommer 2008) N-Sensor V2.00 = default setup

3 Normalized Sensor Values Situation so far: S1 values have different scales for different sensor types From V 2.00: S1 value is replaced by SN value ( S-normalized ) SN ranges from 0 (no crop) to 200 (dense canopy) SN value is independent of sensor type Agronomic calibration is independent from sensor type Classic passive Windows passive S1 S1 SN Agronomic calibration Application rate ALS S1

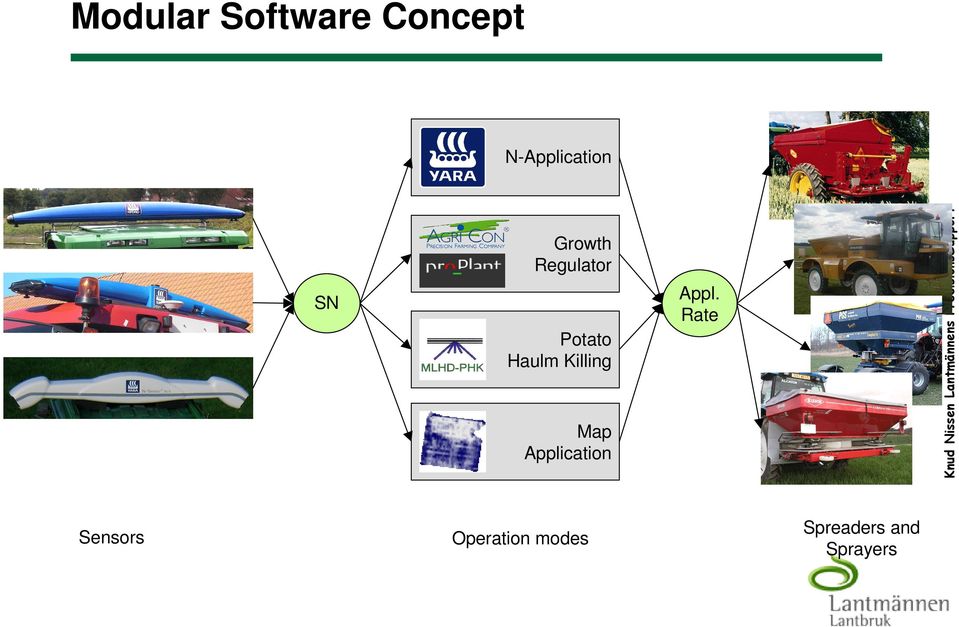

4 Modular Software Concept N-Application Growth Regulator Appl. Rate SN Potato Haulm Killing Map Application Sensors Operation modes Spreaders and Sprayers

5 Yara N-Sensor Windowsbaserad Den traditionella Yara N-sensor med Windows terminal eller Programvaran fungerar från Windows 98 och framåt. Man kan välja en billig men liten handdator med PocketPC eller en större fordonsdator med Windows XP. För övrigt är funktioner och kalibreringar de samma. Fördelar: Man väljer själv vilken dator man vill ha Windows 98, 2000, XP, CE, Mobile 2003,. Möjlighet att instlera flera program Övriga Windows möjligheter t ex trådlöst nätverk, 3G osv. Standard komponenter används vilket gör N-Sensorn mycket billigare Obegränsad minneskapacitet Ger större utvecklingsmöjligheter Nackdelar: Windows

6 Retrofitting Windows Terminals RS232 GPS CAN RS232 Controller

7 Retrofitting Windows Terminals Service cable RS232 GPS RS232 Controller Requirements: Service cable (part no. 5250) Hydro-N.upd V3.40 N-Sensor V2.00 License code

8 N-Sensor mjukvara

9 Markörer

10 Förbättrad Jobb-hantering Basdata (fältnamn, gröda, kund och kommentar) följer med från/till Cardwriter. Fältnamn, gröda och kund kan väljas med nedrullningslistor. Inget behöver skrivas i fält Ingen risk för olika namn på samma fält

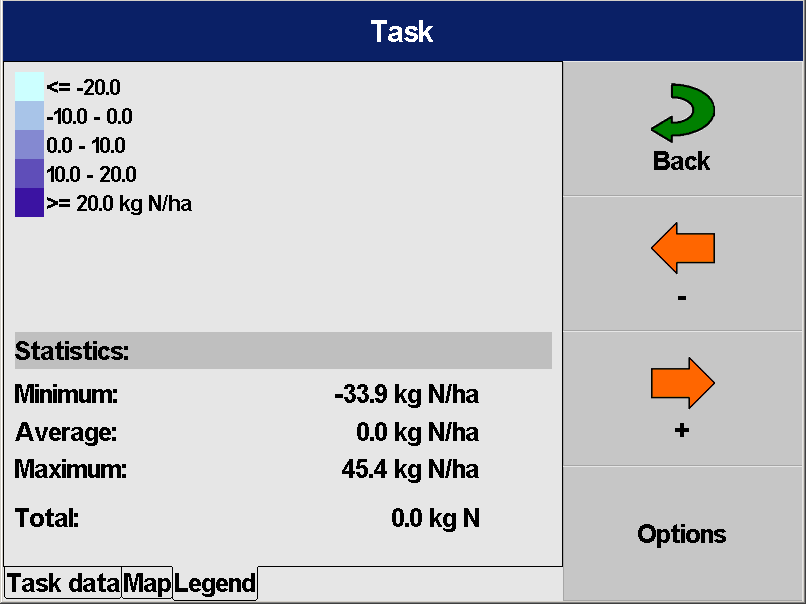

11 Rasterkartor på skärmen

12 Trådlös dataöverföring i fält till SensorOffice (endast med Win32) Logfiler (*.log) till SensorOffice SensorOffice batch server Hem PC Kartor (*.pdf) Logfiles (*.log)

13 Yara N-Sensor ALS

14 Yara N-Sensor ALS Behovsanpassad tilldelning dygnet runt Patenterad, innovativ teknik för inbyggd ljuskälla Väl grundade agronomiska grunder Väl beprövade teknik I praktisk drift sedan 2005

15 Yara N-Sensor ALS med aktivt ljus Den aktiva sensorn har eget ljus så den är helt oberoende av solljus och kan därför användas både dag och natt. För övrigt är funktioner och kalibreringar de samma som i den traditionella sensorn.

16 Yara N-Sensor ALS med aktivt ljus Nackdelar: Begränsad höjd över grödan Känslig för dagg på bladen Fördelar: Kan användas både dag och natt Användbar dygnet runt Sprutning morgon och kväll Ingen instrålningssensor Ingen effekt av skuggor vid tex. alléer och skogskanter Ingen effekt av små stackmoln Höger och väster sida är separerade Högre noggrannhet Nya möjligheter tex. i vall

17 Modular Software Concept N-Application Growth Regulator Appl. Rate SN Potato Haulm Killing Map Application Sensors Operation modes Spreaders and Sprayers
