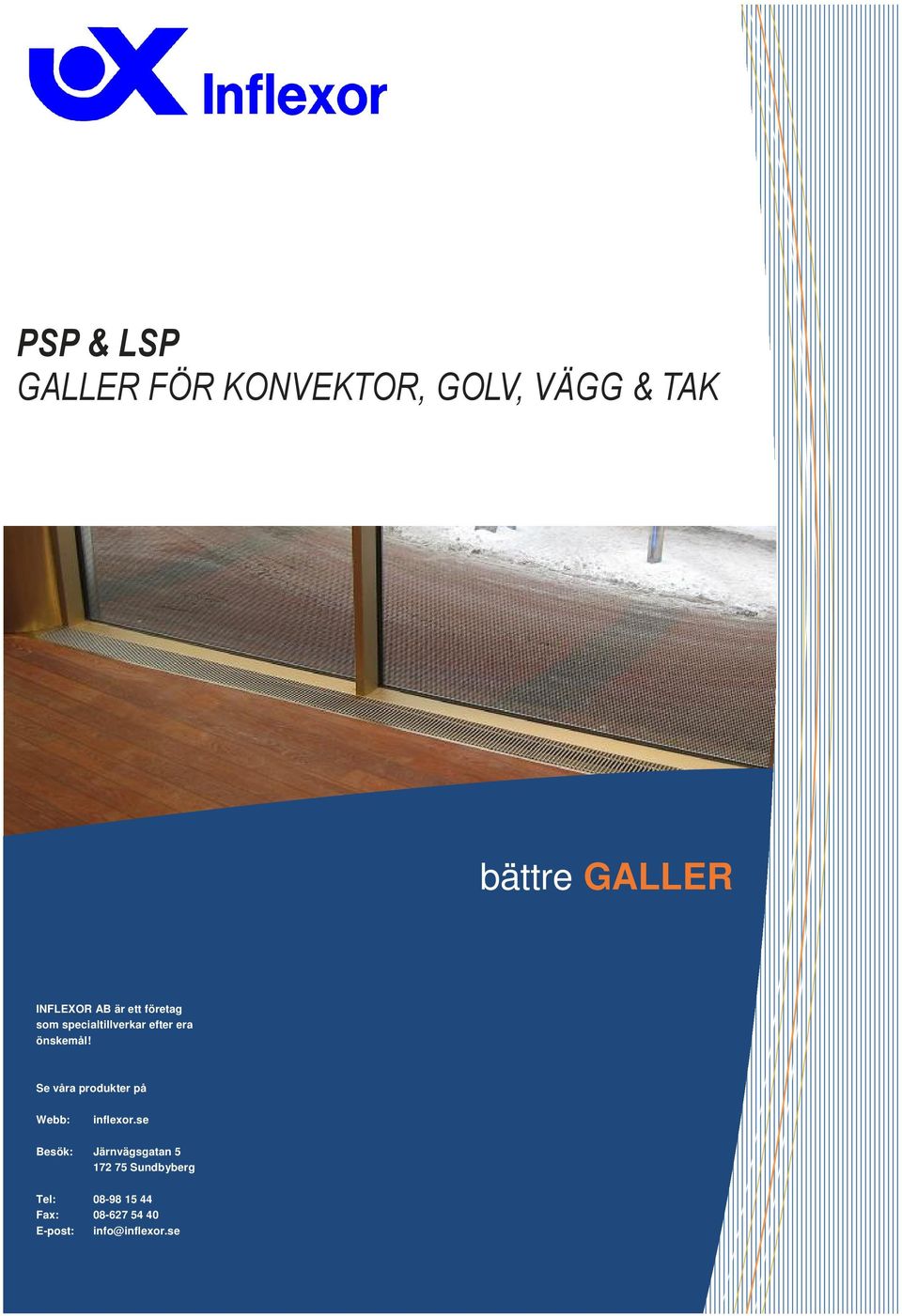

1 PSP & LSP GALLER FÖR KONVEKTOR, GOLV, VÄGG & TAK bättre GALLER INFLEXOR AB är ett företag som specialtillverkar efter era önskemål! Se våra produkter på Webb: inflexor.se Besök: Järnvägsgatan Sundbyberg Tel: Fax: E-post:

2 GALLER FO R INOMHUSBRUK Täck och golvgaller används inomhus vid ventilationsöppningar. De kan också användas som inrednings- eller dekorationsdetaljer. Gallren tillverkas enligt kundens önskemål i önskad längd och form. De kan också tillverkas i böjda former med lamellerna längsgående eller tvärställda. Olika ramtyper finns tillgängliga för att montaget skall kunna ske på bästa sätt och den arkitektoniska utformningen blir så bra som möjligt. Gallren kan antingen ha fast ram eller en separat ram som gallret monteras in i. E G E N S K A P E R T I L L Ä M P N I N G A R TYPBETECKNINGAR PSP Täckgaller utan ram PSP- K/1 Täckgaller med ram runt om PSP- K/2 Täckgaller med en kortsida utan ram PSP- K/3 Täckgaller med båda kortsidorna utan ram LSP Golvgaller utan ram LSP- K/1 Golvgaller med ram runt om LSP- K/2 Golvgaller med en kortsida utan ram LSP- K/3 Golvgaller med båda kortsidorna utan ra PSP-galler i aluminium ovan konvektor, lamelltyp 4 som pulverlackerats vit. MATERIAL Aluminium Rostfritt eller syrafast stål Mässing PSP-galler i rostfritt med lamelltyp 2 i rostfritt. Fast ramtyp 3. YTBEHANDLING Anodiserad aluminium Pulverbrännlackering Slipning, polering och skyddslackering Special yta enligt önskemål PSP-galler aluminiumovan konvektor, lamelltyp 4 som naturanodiserats.

3 D I M E N S I O N E R I N G Lamelltyp 1 Lamelltyp 2 Lamelltyp 3 Lamelltyp 4 Lamelltyp 5 Lamelltyp 6 Lamelltyp 9 Hålmåttet på den öppning där gallret skall monteras är dimensionerat för gallrets storlek och används också som beställningsmått för gallren. Önskat centrumavstånd mellan lamellerna C-måttet behöver också bestämmas före ordern. Om gallren är långa, måste vidare önskade delningslängder anges, och slutligen behöver information ges, om lamellerna skall vara längs- eller tvärsgående i gallret. De standardiserade C- mått, som anges vid tillverkning av täck och golvgaller är 10, 13, 15, 18, 21, och 23 mm. Bygghöjden för golvgaller typ LSP är som minimum 25 mm och aluminium-lamellen har en minimitjocklek på 3 mm. Material Lamelltyp Standardmått (höjd x tjocklek, mm) Aluminium 1 25 x 3 20 x 2, x 3 25 x 2 20 x 2, x 3 20 x x 2 Rostfritt/ 2 25 x 1,5-2,0 syrafast/ x 2,0-3,0 mässing 6 25 x 1,5-2, x 1,0-1,5 Vid beställning av galler behövs följande uppgifter. - Typ av galler - Hålmåttets storlek, bredd x längd - Lamelltyp - C- mått mellan lamellerna - Ramtyp - Ytbehandling - Eventuella specialutformningar av gallret. K U N D O R D E R S T Y R T Montageexempel lamelltyp med ramtyp 2

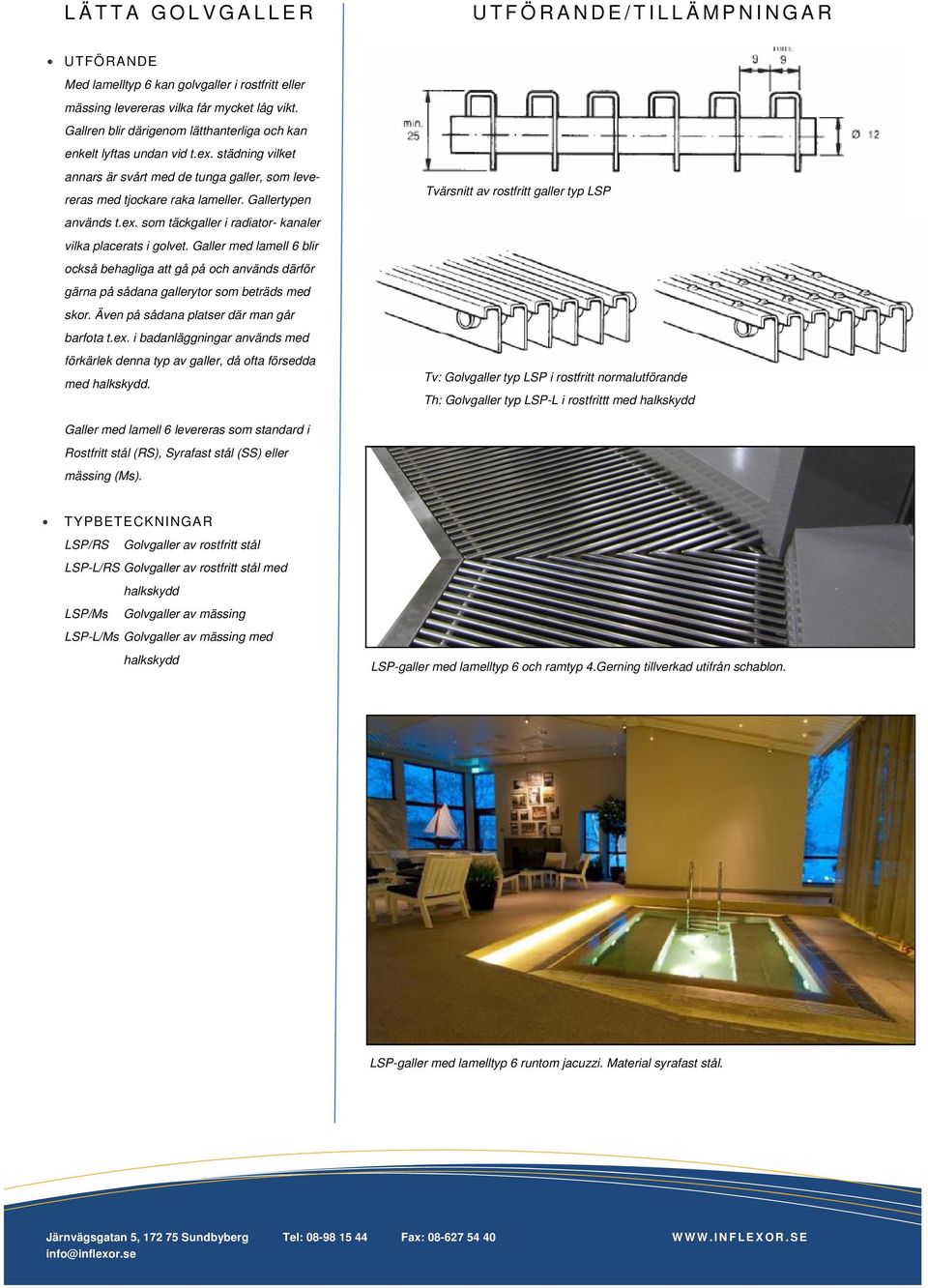

4 L Ä T T A G O L V G A L L E R U T F Ö R A N D E / T I L L Ä M P N I N G A R UTFÖRANDE Med lamelltyp 6 kan golvgaller i rostfritt eller mässing levereras vilka får mycket låg vikt. Gallren blir därigenom lätthanterliga och kan enkelt lyftas undan vid t.ex. städning vilket annars är svårt med de tunga galler, som levereras med tjockare raka lameller. Gallertypen används t.ex. som täckgaller i radiator- kanaler vilka placerats i golvet. Galler med lamell 6 blir också behagliga att gå på och används därför gärna på sådana gallerytor som beträds med skor. Även på sådana platser där man går barfota t.ex. i badanläggningar används med förkärlek denna typ av galler, då ofta försedda med halkskydd. Tvärsnitt av rostfritt galler typ LSP Tv: Golvgaller typ LSP i rostfritt normalutförande Th: Golvgaller typ LSP-L i rostfrittt med halkskydd Galler med lamell 6 levereras som standard i Rostfritt stål (RS), Syrafast stål (SS) eller mässing (Ms). TYPBETECKNINGAR LSP/RS Golvgaller av rostfritt stål LSP-L/RS Golvgaller av rostfritt stål med halkskydd LSP/Ms Golvgaller av mässing LSP-L/Ms Golvgaller av mässing med halkskydd LSP-galler med lamelltyp 6 och ramtyp 4.Gerning tillverkad utifrån schablon. LSP-galler med lamelltyp 6 runtom jacuzzi. Material syrafast stål.

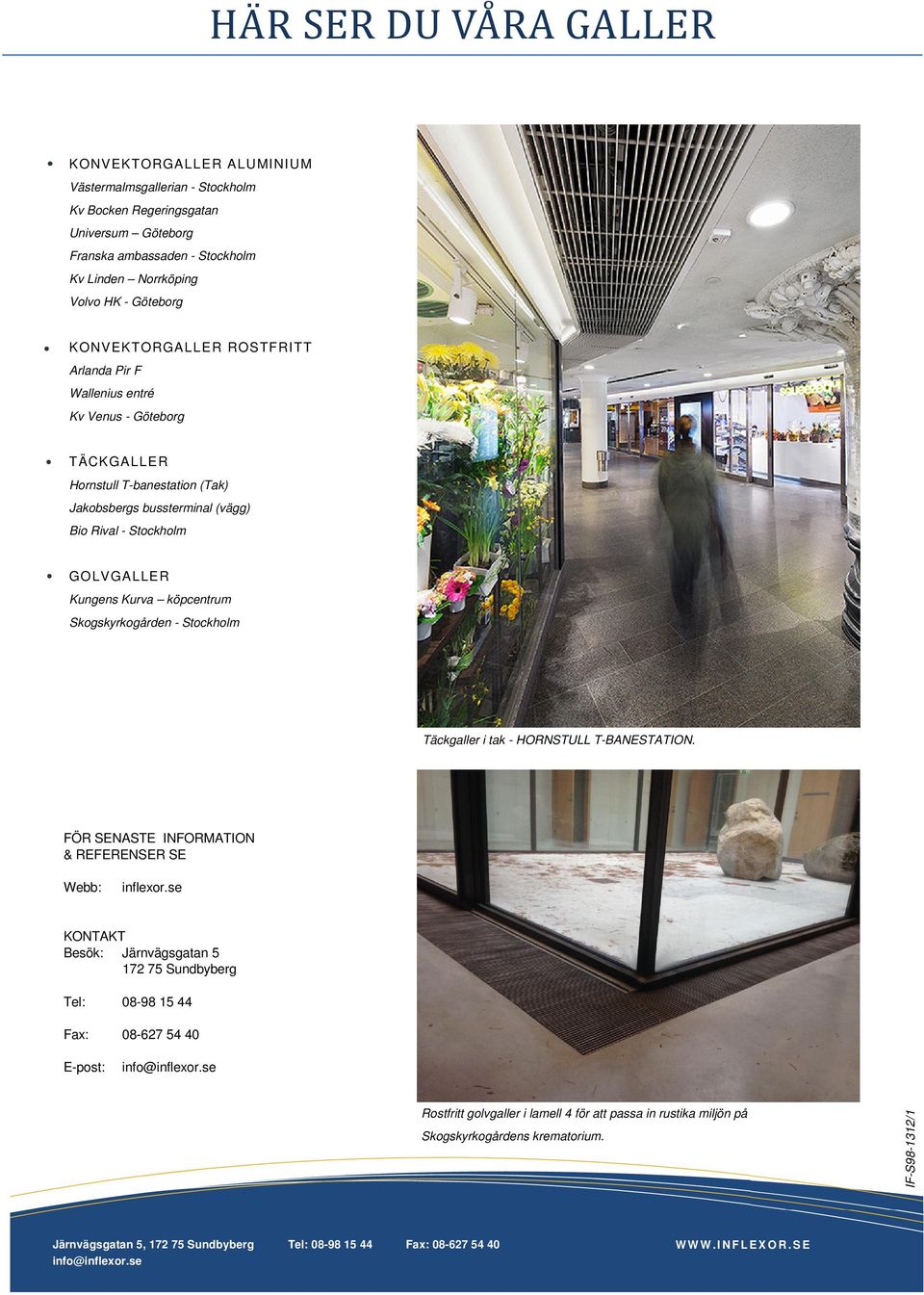

5 HA R SER DU VA RA GALLER KONVEKTORGALLER ALUMINIUM Västermalmsgallerian - Stockholm Kv Bocken Regeringsgatan Universum Göteborg Franska ambassaden - Stockholm Kv Linden Norrköping Volvo HK - Göteborg KONVEKTORGALLER ROSTFRITT Arlanda Pir F Wallenius entré Kv Venus - Göteborg TÄCKGALLER Hornstull T-banestation (Tak) Jakobsbergs bussterminal (vägg) Bio Rival - Stockholm GOLVGALLER Kungens Kurva köpcentrum Skogskyrkogården - Stockholm Täckgaller i tak - HORNSTULL T-BANESTATION. FÖR SENASTE INFORMATION & REFERENSER SE Webb: inflexor.se KONTAKT Besök: Järnvägsgatan Sundbyberg Tel: Fax: E-post: Rostfritt golvgaller i lamell 4 för att passa in rustika miljön på Skogskyrkogårdens krematorium. IF-S /1
