1 TEKNISK MANUAL FÖR INSTALLATIONS-, UNDERHÅLLS- OCH BRUKSANVISNINGAR Plannja TEKNISK INFORMATION Trend Solar solvärmetak JANUARI 2015

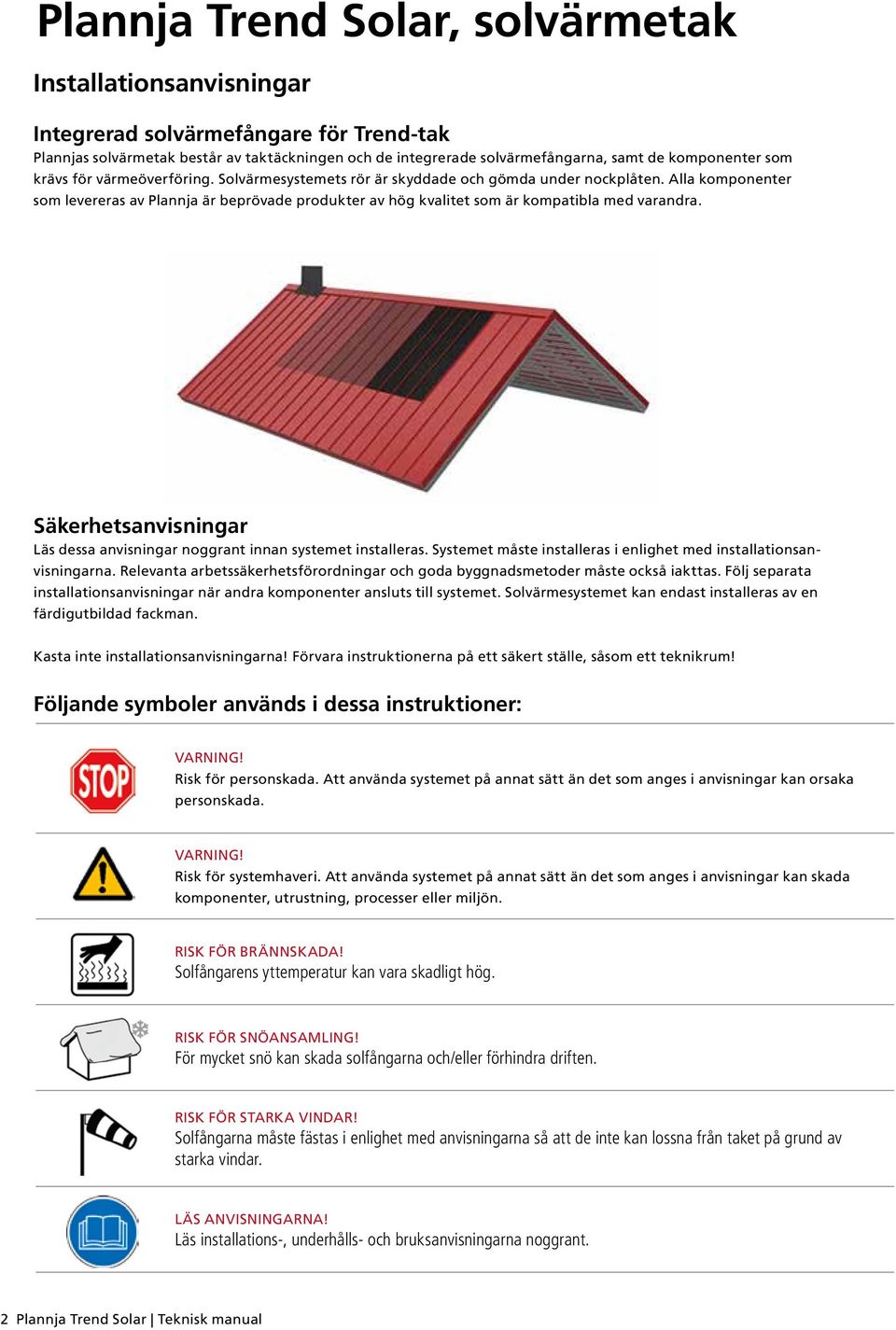

2 Plannja Trend Solar, solvärmetak Installationsanvisningar Integrerad solvärmefångare för Trend-tak Plannjas solvärmetak består av taktäckningen och de integrerade solvärmefångarna, samt de komponenter som krävs för värmeöverföring. Solvärmesystemets rör är skyddade och gömda under nockplåten. Alla komponenter som levereras av Plannja är beprövade produkter av hög kvalitet som är kompatibla med varandra. Säkerhetsanvisningar Läs dessa anvisningar noggrant innan systemet installeras. Systemet måste installeras i enlighet med installationsanvisningarna. Relevanta arbetssäkerhetsförordningar och goda byggnadsmetoder måste också iakttas. Följ separata installationsanvisningar när andra komponenter ansluts till systemet. Solvärmesystemet kan endast installeras av en färdigutbildad fackman. Kasta inte installationsanvisningarna! Förvara instruktionerna på ett säkert ställe, såsom ett teknikrum! Följande symboler används i dessa instruktioner: VARNING! Risk för personskada. Att använda systemet på annat sätt än det som anges i anvisningar kan orsaka personskada. VARNING! Risk för systemhaveri. Att använda systemet på annat sätt än det som anges i anvisningar kan skada komponenter, utrustning, processer eller miljön. RISK FÖR BRÄNNSKADA! Solfångarens yttemperatur kan vara skadligt hög. RISK FÖR SNÖANSAMLING! För mycket snö kan skada solfångarna och/eller förhindra driften. RISK FÖR STARKA VINDAR! Solfångarna måste fästas i enlighet med anvisningarna så att de inte kan lossna från taket på grund av starka vindar. LÄS ANVISNINGARNA! Läs installations-, underhålls- och bruksanvisningarna noggrant. 2 Plannja Trend Solar Teknisk manual

3 Standarddelar och beslag för Trend-tak Produkt Trend C Höjd 30 mm Täckbredd 475 mm Totalbredd 505 mm Minimilängd 700 mm Maxlängd mm Minimilutning 1:7, 8 Materialtjocklek 0,60 mm Vikt m 2 6,3 kg/m 2 Försäljningsenhet m² Trend TEKNISK INFORMATION Material Stål Beläggning Plannja Hard Coat 50 Aluzink Plannja Green Coat Plåttjocklek 0.60 mm Vikt 7,4/6,3 kg/m² Täckande bredd 275/475 mm Längd 475 med rillor 0,7 10,0 m Längd 475 utan rillor 0,7 7,0 m Längd 275 med och utan rilla 0,7 7,0 m Minsta rekommenderade lutning 8 (1:7) Tätning i sidöverlapp 8 14 PLÅTGEOMETRI Täckande bredd 275/475 mm. MONTERINGSKRUVAR 4,2x25 För infästning genom de urstansade hålen. 4,8x20 För infästning plåt till plåt. 4,8x35 För infästning plåt till trä. 9 a. 9 b. 30 mm 9 c. 1. Nockplåt 2. Takfotsbeslag 3. Vinkelränna 4. Gavelbeslag 5. Ståndskiva 6. Nockplåt, variabel 7. Ståndskiva, sida 8. Nockstöd 9. a) Borrande skruv 4,2 x 20 mm b) LP skruv, borrande 4,8 x 25 mm c) LP skruv, borrande 4,8 x 35 mm För att uppnå en tillräcklig konstruktionstjocklek och ett snyggt utseende rekommenderas att solvärmetaket monteras med träläkt. Borrande skruv, 4,8 ÅTERVINNING x 20 mm för träläkt LP skruv, borrande, 4,2 x 25 mm för stålläkt LP skruv, borrande, 4,8 x 35 mm för infästning i träläkt Art. nr Art. nr Art. nr ,8x20 4,2x25 4,8x35 Var noga med att plocka upp avklippta plåtbitar och skruvar från tak, rännor och från marken efter avslutad montering. Materialet är 100 % återvinningsbart och lämnas på närmaste återvinningsstation. Tänk på att plocka upp eller sopa bort nibblingsspån från takplåtarna då dessa kan orsaka skador på ytbeläggningen. Plannja Trend Solar Teknisk manual 3

4 Plannja Trend Solar, lista över delar utifrån pakettyp 4 m 2 6 m 2 8 m 2 4 m 2 med 300 liters tank 6 m 2 med 300 liters tank 6 m 2 med 400 liters tank Solfångaryta 4 m 2 med ram och infästningar Solfångaryta 6 m 2 med ram och infästningar Solfångaryta 8 m 2 med ram och infästningar Värmeöverföringsvätska, 10 liter i 25-litersdunk Kopplingsbox för givare Pumpstation med styrenhet Solkulvert DN16, 15 m Upphängningssats till solkulvert Expansionskärl 18 liter Expansionskärl 25 liter Tillbehörssats till expansionskärl Koppling DN16 22 mm, pumpanslutning för solkulvert Koppling ¾ 22 mm, pumpanslutning Vattentank 300 liter, 2 slingor Vattentank 400 liter, 2 slingor Elpatron till vattentank, 6 kw m 2 med 400 liters tank Allmän information Allmän information om Plannja Trend solvärmetak Alla komponenter som tillverkas av Plannja är beprövade produkter av hög kvalitet som är kompatibla med varandra. Solfångarna tillverkas i Finland och är Solar Keymark-godkända (PSK 042/2013). Plannja har patentsökt integreringssystemet. Plannja Trend solvärmetak är plana solfångare som består av en stödram, en absorbator helt i aluminium täckt med PVD MEMO till vilken aluminiumrör för värmemediet har svetsats, värmeisolering samt speciell ytbehandling med mycket hög ljusgenomsläpplighet. Innan solvärmefångarna installeras, kontrollera följande: Placera solfångarytan så att solfångaren får bästa möjliga riktning mot solen och så att sträckan till teknikrummet blir så kort som möjligt för att undvika värmeförluster. Solfångarna är som mest effektiva när de är riktade mellan sydöst och sydväst och takets lutning är mellan 20 och 60 grader. Ideallutningen är ungefär 40 grader. Värmeöverföringsrörets rutt måste tas i beaktande innan installationen, och eventuella takgenomföringar in i byggnaden måste få lämpliga placeringar. Exempelvis kan man i vissa byggnader använda en oanvänd ventilationskanal eller skorstenspipa. I grundpaketet ingår 15 meter värmeöverföringsrör. Om rutten blir längre behövs ytterligare rör tillsammans med ytterligare fogar för förlängningsrör. Se till att inga hinder finns mellan solfångarna och solen. Undvik installation nära skuggande strukturer såsom skorstenar och ventilationsrör. Total höjd för ströläkt och bärläkt är 68 mm (alltså ). En byggingenjör måste kontrollera konstruktionen under solfångarna (takstolar). Håll koll på solfångarnas placering när läkten monteras. Skada inte taktäckningen när solfångarna monteras. Procedurerna som redovisas i installationsanvisningarna är exempel och är inte nödvändigtvis tillämpbara på alla byggnader. Särskilt måste anvisningarnas tillämpbarhet och lämplighet kontrolleras när solfångarna ska installeras vid renovering. Om du är osäker, följ anvisningarna från byggnads- eller VVS-ingenjör eller kontakta vår kundservice (se kontaktinformation på sista sidan). 4 Plannja Trend Solar Teknisk manual

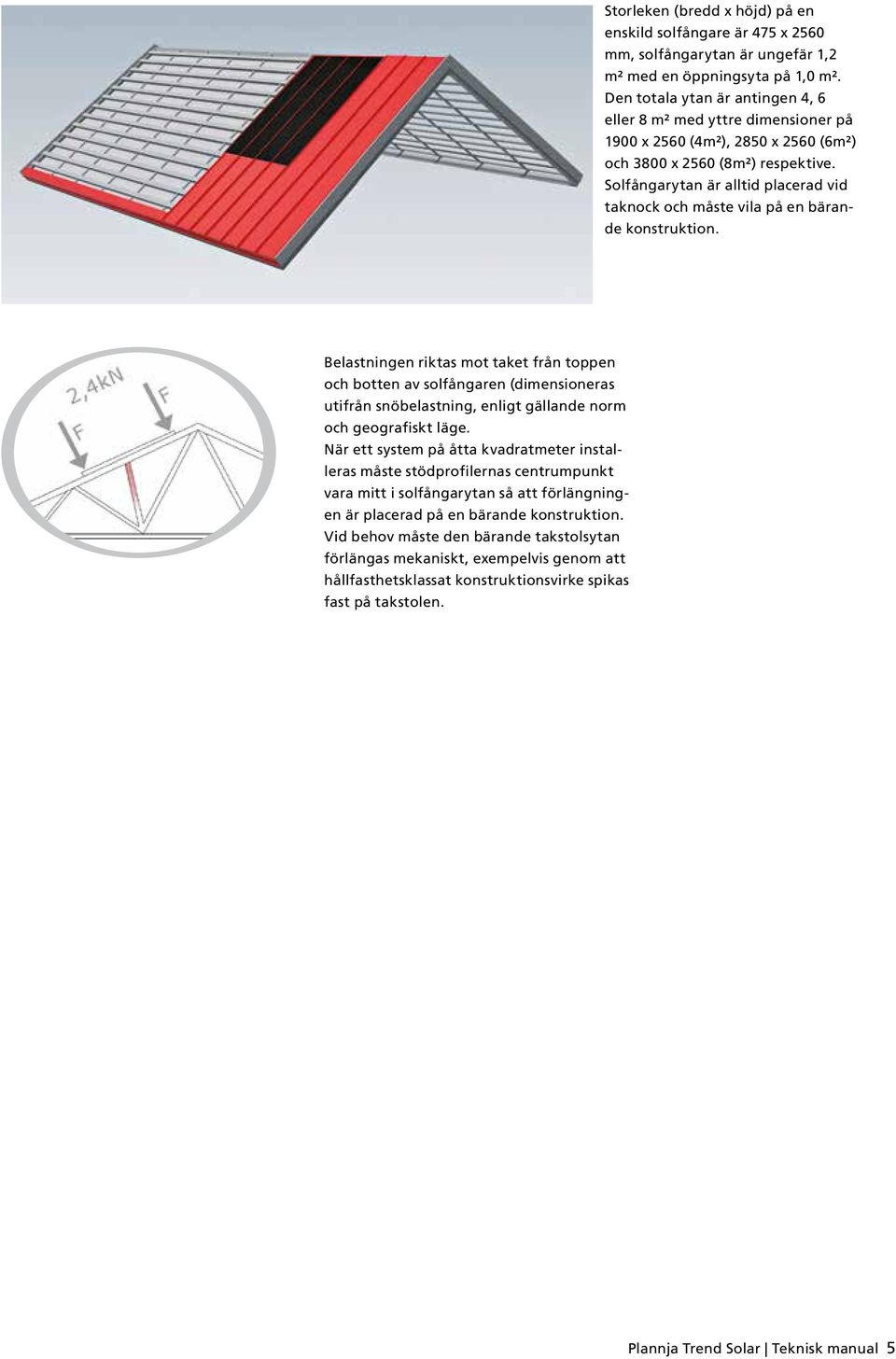

5 Storleken (bredd x höjd) på en enskild solfångare är 475 x 2560 mm, solfångarytan är ungefär 1,2 m² med en öppningsyta på 1,0 m². Den totala ytan är antingen 4, 6 eller 8 m² med yttre dimensioner på 1900 x 2560 (4m²), 2850 x 2560 (6m²) och 3800 x 2560 (8m²) respektive. Solfångarytan är alltid placerad vid taknock och måste vila på en bärande konstruktion. Belastningen riktas mot taket från toppen och botten av solfångaren (dimensioneras utifrån snöbelastning, enligt gällande norm och geografiskt läge. När ett system på åtta kvadratmeter installeras måste stödprofilernas centrumpunkt vara mitt i solfångarytan så att förlängningen är placerad på en bärande konstruktion. Vid behov måste den bärande takstolsytan förlängas mekaniskt, exempelvis genom att hållfasthetsklassat konstruktionsvirke spikas fast på takstolen. Plannja Trend Solar Teknisk manual 5

6 Leveranser av solfångare Solfångarna levereras från fabrik i ett träpaket med fyra solfångare. Följande bild visar en vanlig horisontellt paketerad leverans av fyra kvadratmeter solfångare. Se till att du hanterar solfångarna med rätt position när du packar upp, och se till att solfångaren eller dess ytskikt inte skadas. När leveransen ankommit, se till att paketen/produkterna är oskadda. Ett solfångarpaket, inklusive fyra solfångare och alla komponenter som behövs för takinstallationen levereras i ett enda paket. System med åtta kvadratmeter levereras i två separata paket med fyra solfångare i varje. Innan installationen inleds, se till att takkonstruktionen är i gott skick och kan bära tyngden från solfångarna och dess vind- och snölaster. Se också till att alla komponenter och verktyg som behövs finns lätt tillgängliga. Installationsfirman är ansvarig för att kontrollera takets skick och välja rätt verktyg. Följ vid arbetet alla säkerhetsförordningar och riktlinjer. Solfångargarantin slutar gälla om anvisningar inte följts under installationen. Solvärmesystemet måste vara jordat och installationspersonalen måste följa nationella förordningar. VARNING! Säkerställ arbetssäkerhet vid arbete på tak! Använd säkerhetslinor och selar och lyftutrustning vid behov. Elanslutningar till systemet får bara göras av en behörig fackman. Se till att solfångarna inte skadas under transport eller lossning. En tom solfångare väger ungefär 40 kg. Varje solfångare måste hanteras och lyftas av minst två personer. Lyft aldrig solfångaren i dess röranslutningar! Se till att solfångarna bara förvaras i horisontellt läge och/eller flyttas med en vinkel på maximalt 80 grader och med den ytbehandlade sidan riktad uppåt. Följ förpackningens varningsskyltar. Ömtåligt, endast dessa sidor får riktas uppåt när paketet flyttas 6 Plannja Trend Solar Teknisk manual

7 Hanteringsanvisningar Kvitto på material Kontrollera att leveransen överensstämmer med det du beställt och att alla komponenter på följesedeln finns med. Kontrollera också noggrant solfångarnas skick och leveransens övriga innehåll. Felaktiga eller defekta leveranser eller transportskador måste anmälas och rapporteras till säljaren omedelbart. Anmälningstiden är sju (7) dagar från leverans. Företaget är inte ansvarigt för kostnader som uppkommer vid byte av produkter som installerats på annat sätt än det som anges installationsanvisningarna. Lossning och hantering För lossning och hantering av Plannja Trend, takplåt, se vår separata Monteringsanvisning, plannja.se Solfångarna ska förvaras i originalemballaget som skyddar mot väder och vind. VVS-utrustning får inte förvaras utomhus. Den slutgiltiga uppackningen ska utföras av installationspersonalen så att de komponenter som behövs finns tillgängliga under installationen. Avlägsna inte skyddsfilmen från solfångarna innan systemet aktiveras. Systemuppstart ska utföras så snabbt som möjligt efter att solfångarna installerats. Arbetssäkerhet Bär alltid skyddshandskar och skyddskläder när plåtarna hanteras. Var försiktig med vassa kanter och hörn på plåtarna. Gå inte under lasten när plåtarna flyttas. Kontrollera den lastbärande kapaciteten och att lyftselar och annan lyftutrustning är åtdragen. Undvik att hantera plåtar och solfångare i blåsiga förhållanden. Iaktta extrem försiktighet när du befinner dig på ett tak och använd säkerhetslinor och skor med mjuk sula. Följ alla säkerhetsförordningar vid arbetet. Plannja Trend Solar Teknisk manual 7

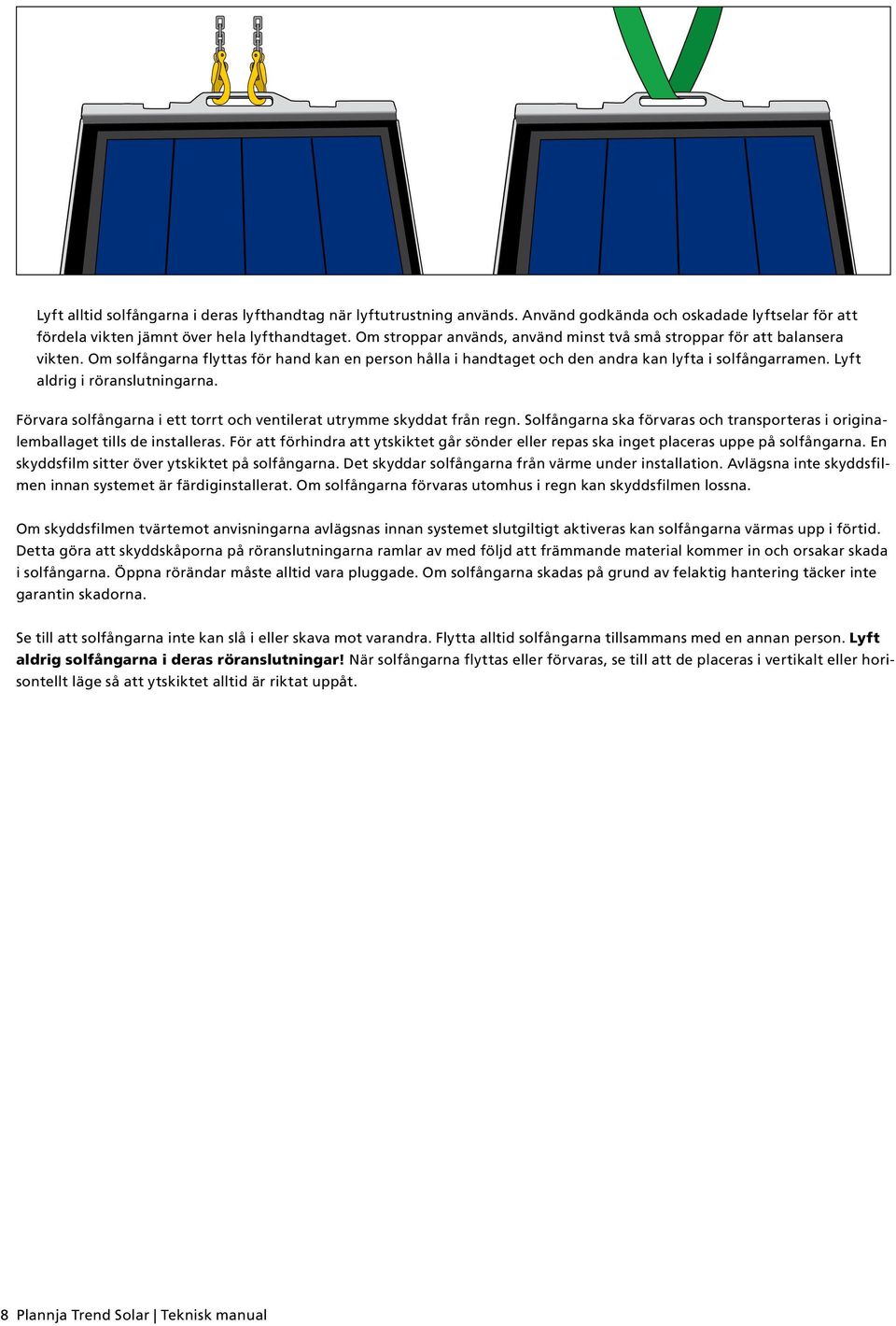

8 Lyft alltid solfångarna i deras lyfthandtag när lyftutrustning används. Använd godkända och oskadade lyftselar för att fördela vikten jämnt över hela lyfthandtaget. Om stroppar används, använd minst två små stroppar för att balansera vikten. Om solfångarna flyttas för hand kan en person hålla i handtaget och den andra kan lyfta i solfångarramen. Lyft aldrig i röranslutningarna. Förvara solfångarna i ett torrt och ventilerat utrymme skyddat från regn. Solfångarna ska förvaras och transporteras i originalemballaget tills de installeras. För att förhindra att ytskiktet går sönder eller repas ska inget placeras uppe på solfångarna. En skyddsfilm sitter över ytskiktet på solfångarna. Det skyddar solfångarna från värme under installation. Avlägsna inte skyddsfilmen innan systemet är färdiginstallerat. Om solfångarna förvaras utomhus i regn kan skyddsfilmen lossna. Om skyddsfilmen tvärtemot anvisningarna avlägsnas innan systemet slutgiltigt aktiveras kan solfångarna värmas upp i förtid. Detta göra att skyddskåporna på röranslutningarna ramlar av med följd att främmande material kommer in och orsakar skada i solfångarna. Öppna rörändar måste alltid vara pluggade. Om solfångarna skadas på grund av felaktig hantering täcker inte garantin skadorna. Se till att solfångarna inte kan slå i eller skava mot varandra. Flytta alltid solfångarna tillsammans med en annan person. Lyft aldrig solfångarna i deras röranslutningar! När solfångarna flyttas eller förvaras, se till att de placeras i vertikalt eller horisontellt läge så att ytskiktet alltid är riktat uppåt. 8 Plannja Trend Solar Teknisk manual

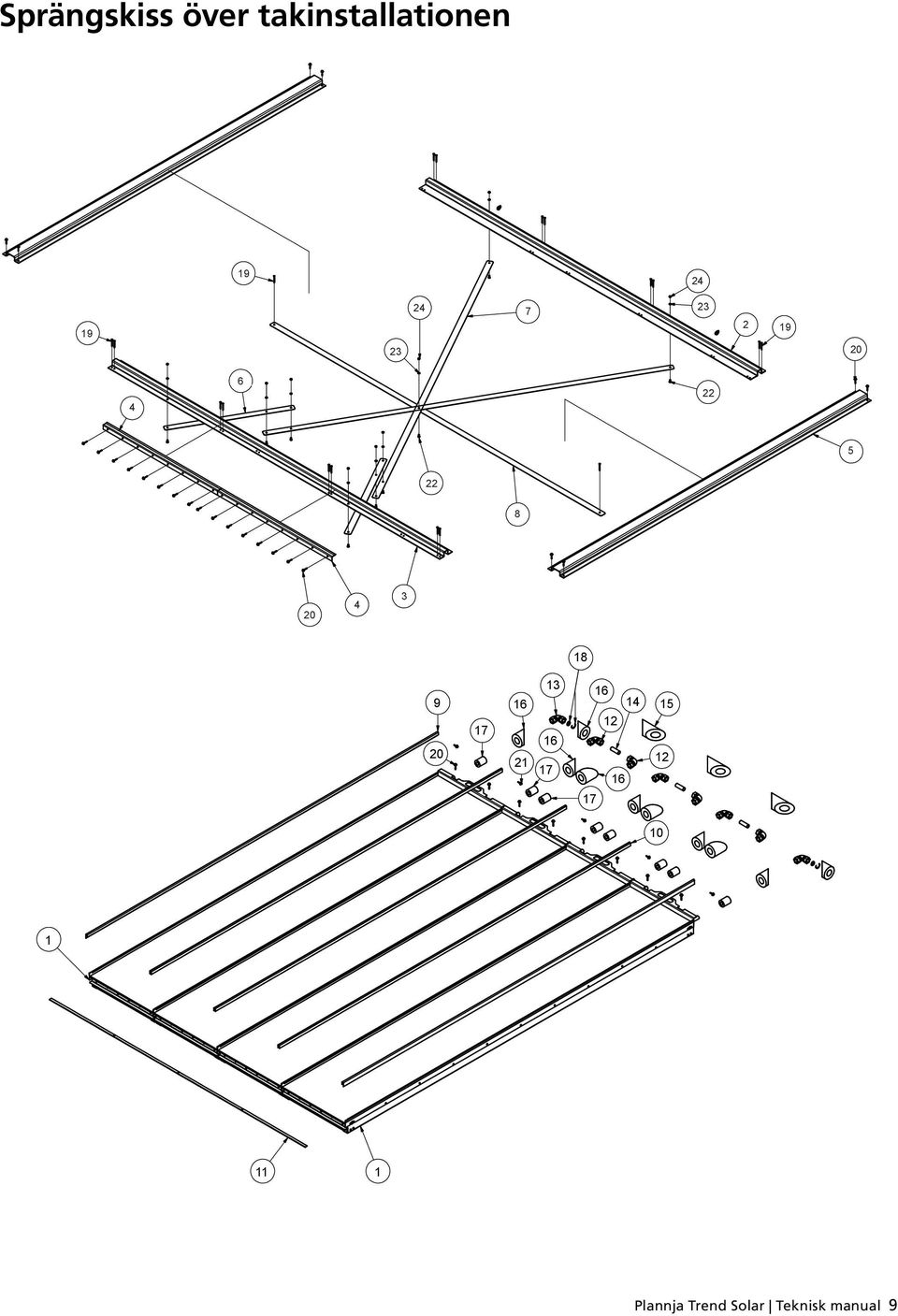

9 Kattoasennuksen räjäytyskuvat Sprängskiss över takinstallationen Ruukki Classic solar. Asennus-, huolto- ja käyttöohje 9 Plannja Trend Solar Teknisk manual 9

10 Plannja Trend Solar Teknisk manual

11 Plannja Trend Solar # 4m 2 6 m 2 8m 2 Beskrivning Plannja integrerad plan solfångare med temperaturgivarfickor Övre stödprofil Nedre stödprofil Nedre fästprofil Läktstöd Krysstag 793 mm Krysstag 2500 mm Krysstag 2750 mm Kantbeslag, färgbelagt i takplåtens kulör Mellanbeslag,, färgbelagt i takplåtens kulör Nedre tätning 47 cm (expanderande fogband) Aluminium 90 vinkelanslutning 18x Vinkelanslutning i aluminium för rostfritt stålrör, 18 x DN Aluminiumrör, Ø18 mm, längd 65 mm Rörisolering 19X35 2x Rörisolering 19X35 1x Rörisolering 10X18, längd 50 mm DN16-tätning & DN16-anslutningsring Varmförzinkad ankarspik 4x Rostfri borrskruv SX5 / 8-S16-5,5x Rostfri borrskruv SD3-S-A14-4,8x M6x20 insexskruv A4 / varmförzinkad M6-bricka A4 / varmförzinkad M6-låsmutter A4 / varmförzinkad Borrskruv Flygel-Piasta A2 Ruspert-täckt 5,5x Tätningspasta 70ml + Materialsäkerhetsdatablad Bruksanvisning Plannja Dellista och sprängskisser, fyra sidor, version Driftsättningsformulär Al T-koppling ¾"F x ¾"F x ¾"F Aluminiumkoppling för värmeöverföringsrör ¾"M x DN Aluminiumsolfångare ¾"M x Rörisolering 19X35, längd 160 mm Rörisolering 19X35, längd 50 mm Plannja Trend Solar Teknisk manual 11

12 Bärläkt Läkten börjar monteras vid takfot. Första läkten fästs på fasadpanelen. Läkten fästs därefter med mellanrum på mm. Den översta läkten monteras så att skruvarna som fäster nockens fogband inte kan röra läkten. Läktens storlek för solvärmetak är 34x95 mm. Om läkten redan har fästs på taket, förbered ytan där solfångarna ska sitta. Såga upp ytan som krävs för solfångarna. Systemet med fyra kvadratmeter kräver en yta på 1900 x 2565 mm, sex kvadratmeter 2850 x 2560 mm och det med åtta kvadratmeter 3800 x 2565 mm. Det rekommenderas att solfångarytan tas i beaktande redan när läkten skruvas fast så att den inte behöver avlägsnas senare. Solfångarens övre kant börjar vid ett avstånd på 120 mm från nocken. Solfångarens längd är 2560 mm och avståndet mellan stödprofilerna är 2565 mm. OBS! Avståndet på 120 mm är sträckan mellan takstolens översta punkt till solfångarens översta punkt. Montera den övre stödprofilen i enlighet med detta. Om balken kroknat (exempelvis på grund av att diagonalstöd inte använts), använd diagonalförankringen i metall som ingår i leveransen. Läktmellanrum ~300 mm Såga läkten till slutgiltig längd när solfångarna monteras. 12 Plannja Trend Solar Teknisk manual

13 Montering av delar UNDVIK ATT FÖRLÄNGA LÄKTEN VID DE NÄRMSTA TAKSTOLARNA RUOTEIDEN JATKAMISTA LÄHIMPIEN KATTOTUOLIEN KOHDALLA VÄLTETTÄVÄ 1900 (4m 2 ) / 2850 (6m 2 ) / 3800 (8m 2 ). Max / 2850 / 3800 HARJA NOCK 2565 När ett ensamt läktstöd används får det maximala läktöverhänget från den yttersta takstolen vara 450 mm. AURINKOKERÄIMET SOLFÅNGARE 2560x x475 k475 k475 -LUMIKUORMAN MAXIMALT NOMINELLT OMINAISARVON VÄRDE FÖR SNÖBELASTNING MAKSIMI KATOLLA PÅ TAK I YMPÄRISTÖMINISTERIÖN OHJEIDEN MUKAISESTI ENLIGHET MED LOKALA MYNDIGHETERS RIKTLINJER Plannja Trend Solar Teknisk manual 13

14 Tvärsnitt 5 LUTNING KALTEVUUS I DENNA RITNING TÄSSÄ 20 ÄR (1:2.7) 20 (1:2.7) Skiss OBS! Taklutningen kan ha en inverkan på nockplåtens lämplighet. Ta nockplåtens lämplighet i beaktande under designfasen. Solfångarnas röranslutningar måste alltid hamna under nockplåten. Använd vid behov specialbeslag. Genomföringen för värmeöverföringsröret måste isoleras under nockplåten med flexibel isoleringstejp (t.ex. Klöber Easy Form ). Ytterligare genomföringar från taket ska undvikas. Bär- och ströläkt Bär- och ströläkt Avstånd mellan bärläkt, mm Dimension på ströläkt Avstånd mellan takstolar x95 34x50 Monteringsriktning Montering av Trend-tak påbörjas ALLTID från höger. Beroende på takmåtten kan den första biten i vissa fall vara mycket smal. Var i så fall extra noggrann i takläggningens startskede. Inled monteringen med åtminstone tre intakta takplåtar varpå du kan börja med solfångarytan. Solfångarytan måste placeras på bärande konstruktion. Kontrollera rätt placering för solfångarytan på konstruktionsritningarna. Se Plannja Montageanvisning. 14 Plannja Trend Solar Teknisk manual

15 Monteringsordning för solfångare 1. Identifiera solfångarnas placering på taket. System på åtta och sex kvadratmeter monteras multiplicerat utifrån ett system på fyra kvadratmeter. Stödprofilernas förlängning måste vara mitt i solfångarytan på åtta kvadratmeter så att stödprofilernas förlängningspunkter är placerade på en bärande konstruktion. 2. Fast den första raden underlagstak. 3. Fäst den första raden ströläkt. Ströläkten måste vara 34 mm tjock för att rätt distans ska uppnås. Plannja Trend Solar Teknisk manual 15

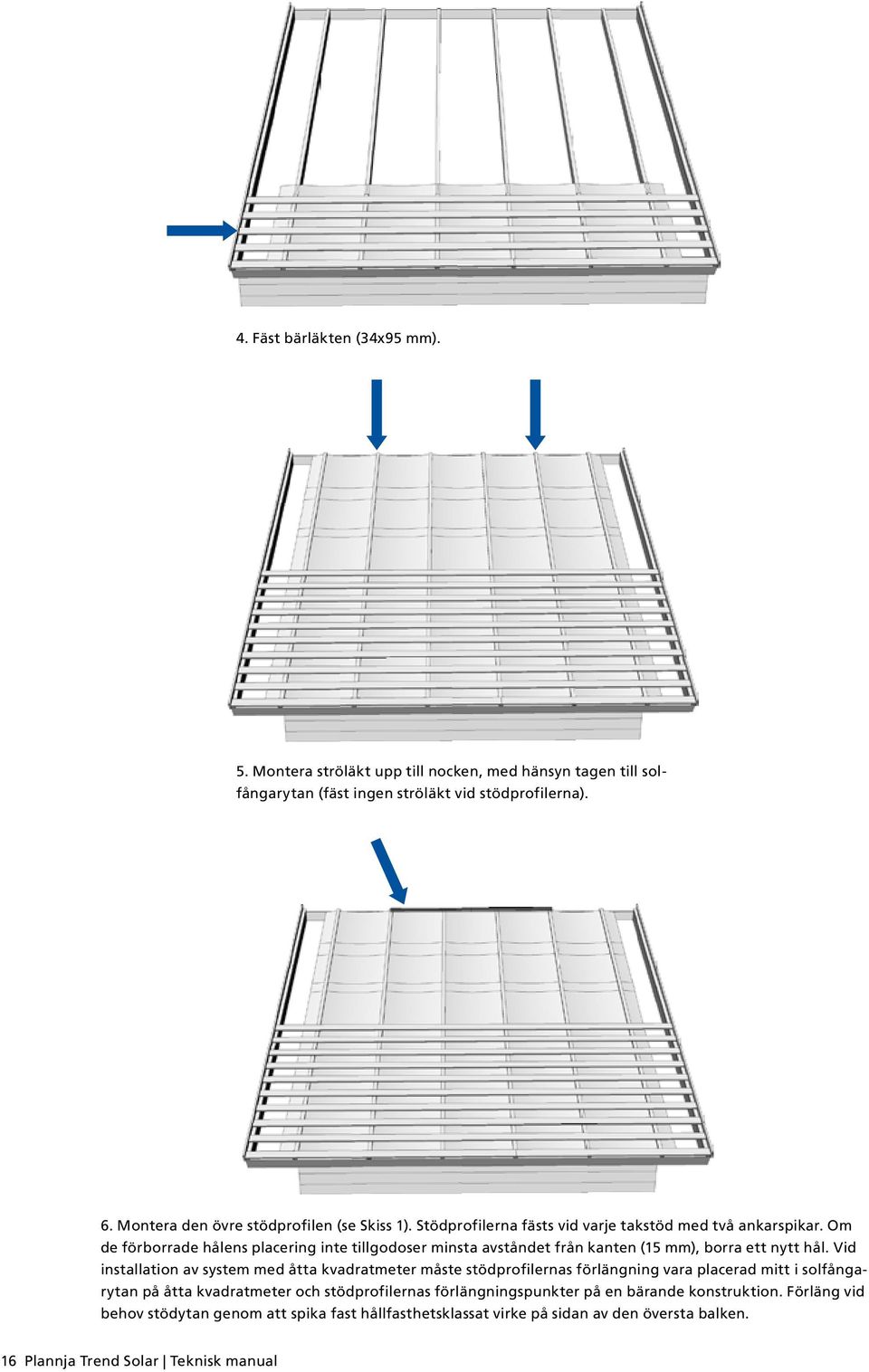

16 4. Fäst bärläkten (34x95 mm). 5. Montera ströläkt upp till nocken, med hänsyn tagen till solfångarytan (fäst ingen ströläkt vid stödprofilerna). 6. Montera den övre stödprofilen (se Skiss 1). Stödprofilerna fästs vid varje takstöd med två ankarspikar. Om de förborrade hålens placering inte tillgodoser minsta avståndet från kanten (15 mm), borra ett nytt hål. Vid installation av system med åtta kvadratmeter måste stödprofilernas förlängning vara placerad mitt i solfångarytan på åtta kvadratmeter och stödprofilernas förlängningspunkter på en bärande konstruktion. Förläng vid behov stödytan genom att spika fast hållfasthetsklassat virke på sidan av den översta balken. 16 Plannja Trend Solar Teknisk manual

17 7. Montera den nedre stödprofilen och se till att balken säkrad mot att krokna/hänga. Stödprofilerna måste ligga i linje med nocken och takfoten. Fäst bara stödprofilernas fästen vid den översta balkens yttersta sida. En glidyta måste lämnas tom på insidan för att solfångarna ska kunna flyttas. 8. Krysstagen för fyra solfångare. Alltså överlappas krysstagen i system med 6 solfångare (m 2 ). 9. Montera bärläkten och dess stöd (läktstöd, del 6 i sprängskissen). Plannja Trend Solar Teknisk manual 17

18 10. Fäst återstående läkt. 11. Montera takfotsbeslag för Trend-taket. 12. Montera de första Trend-plåtarna. 18 Plannja Trend Solar Teknisk manual

19 13. Montera gavelbeslag till Trend. 14. Montera nästa rad Trend-plåt. Skär den vertikala fogen ända till den streckade linjen. Lämna taket intakt med början vid kragen. 15. Kapa Trend-plåtens vertikala fog över hela solfångarytan. Dimensionerna är rätt när de intakta vertikala fogarna på Trendplåtarna under och bredvid solfångaren är i samma läge. För in den vertikala kragen som kommer ut från solfångaren i den intakta vertikala fogen på dessa intill varandra liggande Trend-profiler. Kapa den nedre Trend-plåten med rörelsemarginal på 2-3 mm sedd från solfångarramen. Plannja Trend Solar Teknisk manual 19

20 16. Markera läktskärlinjen utifrån Trend-plåtens kant. 17. Markera läktskärlinjen på båda sidor om solfångarytan. 18. Kapa läkten. 20 Plannja Trend Solar Teknisk manual

21 19. Montera den återstående Trend-plåten. 20. Montera den första Trend-plåten kapad till rätt längd under solfångarytan. Innan första solfångaren monteras, se till att stödprofilerna är rena (exempelvis fria från sågspån. 21. Sätt försiktigt den första solfångaren på plats såsom visas på skissen. Börja med den solfångare som är utrustad med en anslutning för temperaturgivare. Denna solfångare skiljer sig från de andra eftersom den har en anslutning bredvid röranslutningarna med röda gummiskydd. Dra solfångarens nedre fästlist mellan den nedre stödprofilen och låslisten (del nummer 5 i dellistan). Plannja Trend Solar Teknisk manual 21

22 22. Montera Trend-plåten under solfångaren. 23. Upprepa steg för återstående solfångare och takplåtarna under dem. När alla solfångare har monterats, fäst dem uppifrån vid den övre stödprofilen med skruvar. 24. Kapa den vertikala fogen på nästa Trend-plåt i fullstorlek över solfångarytan i enlighet med steg Plannja Trend Solar Teknisk manual

23 25. Montera återstående Trend-plåtar i enlighet med installationsanvisningarna för Trend-tak. 26. Täta omsorgsfullt mellan de vertikala fogarna med fogmassa som ingår i leveransen (se bild). Täta fogarna innan solfångarbeslagen fästs. Var särskilt försiktigt när fogarna tätas. 27. Montera det expanderande tätningsbandet mellan solfångarytskiktet och Trend-plåten. Vidhäftningen av denna tätning måste säkerställas genom att tätningsmassa klistrar fast tätningen på några punkter. Plannja Trend Solar Teknisk manual 23

24 28. Montera rätt beslag genom att knäppa på dem på solfångarnas stående fogar. Observera att beslagen på kanterna inte är likadana som dem i mitten. 29. Fäst mitt- och kantbeslagen på solfångarna med en överlappningsskruv från toppen på solfångaren så att fästet blir dolt under nockplåten. Fäst beslagen vid det vertikala bandet på solfångarramen. 30. Montera alla nockventilationsbeslag på Trend-taket (inte på solfångarytan). 24 Plannja Trend Solar Teknisk manual

25 31. Montera de yttersta nockplåtarna upp till solfångarytan. 32. Montera nockplåten som är placerad i solfångarytan sist. Denna nockplåt är viktig. Använd specialbeslag om nockplåten inte kan skydda solfångarnas röranslutningar på grund av takkonstruktionen. Om rördragningen sker samtidigt som solfångarna monteras rekommenderas det att vänta med att fästa sista nockplåten tills installationen är klar. Taksäkerhetsprodukter All utrustning som är placerad på taket ska vara säkert tillgänglig. Se till att det finns passager också bakom eller nära solfångarytan så att systemet kan underhållas. Installera inte snöräcken under solfångarytan så att för mycket snö tynger ner på solfångarytan. OBS! Solfångarnas röranslutningar måste alltid skyddas så att väder eller skräp inte kan komma i närheten av dem efter installation. Om vatten eller skräp kommer in i solfångarna innan systemet aktiverats kan solfångarna bli permanent skadade. Om nockplåten inte fästs omedelbart efter installation, skapa en temporär lösning för att skydda systemet. Installationsfirman måste fylla i ett driftsättningsdokument. Det finns separata dokument för takinstallation och VVS-installation. Plannja Trend Solar Teknisk manual 25

26 Installation av kollektorkopplingar och värmeöverföringsrör Det lättaste sättet att installera anslutningarna är att jobba på taket. Om taket är ett sadeltak underlättas säker installation och säkert underhåll om en takstege monteras på motsatt sida av solfångarytan. På pulpettak är det i princip nödvändigt att röra sig över solfångarna för att installera anslutningarna. Solfångarna klarar av din vikt, men var noggrann så att du inte skrapar eller skadar solfångarnas ytskikt. Använd också alltid säkerhetssele för att förhindra personskador. I paketet ingår alla nödvändiga kopplingar för att ansluta solfångarna. Metoderna för att koppla solfångarna (Bilder 33-35) och ansluta dem till värmeöverföringsrören (Bilder 36-38) visas nedan. Det maximala antalet solfångare i en serie är sex. Systemet med åtta m² solfångare måste kopplas i två separata parallellserier. Separata T-kopplingar levereras med 8 m²-systemet för att koppla samman de separata serierna (Bilder 39-41). 33. Koppla solfångarna till varandra. Använd aluminiumanslutningarna som följer med i paketet. Kontrollera att absorbatorn inne i solfångaren sitter rätt efter transport och installation innan anslutningarna görs. Du kan kontrollera att absorbatorn sitter bra genom att dra lätt i röranslutningarna. Absorbatorn ska vara fäst längst upp på ramen. Röranslutningarna måste vara helt rena. Avlägsna inte skydden från rörändarna på solfångaren förrän rören ska kopplas (detta förhindrar att skräp kommer in i absorbatorn). 34. Montera den värmeresistenta isoleringen som ingår i leveransen vid ändarna på röranslutningarna. Sätt ihop kopplingsdelarna innan du drar åt. Tryck vinkelfogarna mot röranslutningarna så att de når hela vägen ner. Isoleringen trycks samman något. 26 Plannja Trend Solar Teknisk manual

27 35. Anslut solfångarna till varandra genom att dra åt alla fogar rejält med två verktyg så att solfångarnas röranslutningar inte kan böjas och skada absorbatorn eller andra anslutande delar. Fogarna är klämringskopplingar. 36. Koppla värmeöverföringsröret till solfångarna med aluminiumdelarna som ingår i leveransen. Det är viktigt att iaktta rätt monteringsordning: Kläm anslutningsringen tätt runt första flexrörets första hela rilla. Dra först åt anslutningen utan packning. På detta sätt plattas det rostfria stålrörets snittyta till så att det blir tätt. Kontrollera att rörkragen plattas till jämnt. Sätt packningen på plats och dra åt anslutningen till röret. 37. Fäst isoleringen på ändan av röranslutningen innan den kopplas samman med värmeöverföringsröret. Tryck anslutningsdelen hela vägen ner innan du drar åt. Plannja Trend Solar Teknisk manual 27

28 38. Dra åt kopplingen rejält med två verktyg. På detta vis förblir röranslutningen oskadad och värmeöverföringsröret kan inte vridas när kopplingen dras åt. Isolera slutligen alla fogar med isoleringen som ingår i leveransen och avsluta isoleringen med exempelvis vädertålig isoleringstejp. Den slutgiltiga isoleringen utförs efter systemuppstart och inspektion då det har fastställts att inga fogar läcker. 39. Anslutningsprincip för parallellserier. 8 m²-solfångarsystemet ansluts med två serier om fyra solfångare. Separata T-kopplingar ingår i leveransen för att ansluta de båda serierna till varandra. T-kopplingarna ansluts till mittensolfångarna och deras rör för att ett jämnt flöde mellan solfångarna ska uppnås. 40. Ansluta T-kopplingarna till solfångarna. Anslut T-kopplingens nedre kanal till solfångarens röranslutning med en separat koppling. Kom ihåg att fast solfångarens röranslutning hårt så att den inte vrids när kopplingen dras åt. Anslut de båda T-kopplingarna till den mittersta solfångarens röranslutningar. 28 Plannja Trend Solar Teknisk manual

29 41. Anslut de parallella serierna till varandra med värmeöverföringsröret. Kapa en lagom längd (ungefär 2 meter) av värmeöverföringsröret för att ansluta varje serie. Anslut solkulvertens ändar till T-kopplingen. Anslut det kapade och separerade värmeöverföringsrörets först till den lediga ingången i T-kopplingen och sen till solfångarna på respektive ändsidor. 42. Överflödigt värmeöverföringsrör ska kapas så att den ger tillräcklig längd av givarkabel till takdelen. Dimensionen på givarkabeln beror på placeringen av givarkabelns kopplingsbox. I grundpaketet ingår 15 meter värmeöverföringsrör. Värmeöverföringsröret fästs i konstruktionen med stöden som följer med (fyra styck i leveransen) så att den löper snyggt in i teknikrummet. Om skorstenen innehåller en oanvänd kanal, dra värmeöverföringsröret genom kanalen (ett hål måste borras i skorstenen för värmeröret). Kontakta en sotare för frågor om oanvända rökkanaler. Om det inte finns en oanvänd rökkanal som leder till teknikrummet, konstruera en så rak rutt som möjligt för värmeröret till pumpen. Nya genomföringar som tas upp i väggar eller golv ska göras professionellt och hålens placering ska stämmas av med husägaren. Det får inte finnas några veck på värmeöverföringsröret vari luftbubblor kan ansamlas (värmeröret måste riktas nerifrån och upp längs med hela dess längd). Värmeröret kan lätt böjas för hand för att åstadkomma en snygg installation. 43. Installation av kopplingsbox för givare. Boxen innehåller gummipluggar varigenom kabeln lätt kan genomföras. Använd kabelskalare för att skala av isoleringen. OBS! Givarkabeln måste vara värmebeständig. Den kabel som levereras med solkulverten är av rätt typ. Plannja Trend Solar Teknisk manual 29

30 Diod för Surge-arrester överspänningsavledare diode (suppressor) (skydd) E1 E2 A1 A2 Ingångsterminal Input terminal Utgångsterminal Output terminal 44. Se till att boxen ansluts såsom visas på bilden bredvid. Anslut solfångargivaren till ingångsterminaler E1 och E2. Givarkabelförlängningen från anslutningskort till solstyrningen leds via utgångsterminalerna A1 och A2. Polariteten är oväsentlig. 45. Anslut kablarna på plats i kopplingsboxen för givaren och sätt tillbaka höljet på rätt sätt. 46. Ett bra ställe att fästa kopplingsboxen för givaren är högst upp på solfångarna. Hitta en lämplig plats och fäst boxen på den övre stödprofilen med skruvar (borra vid behov hål i profilen för skruvarna). Du kan också fästa boxen på andra delar, såsom en takstol. Boxen döljs under nockplåten. 47. Montera givaren i solfångarens givarficka genom att trycka in den genom genomföringsgummit. Det underlättar att lossa gummit med en skruvmejsel. Givarfickan har röda gummiskydd (grå på andra). Se till att givaren placeras längst ner i fickan för att få en korrekt temperaturavläsning. Sätt slutligen tillbaka genomföringsgummit. OBS! Givarkabeln placeras alltid på solfångarytans varmaste punkt. Det rekommenderas att lägga den varma linan till vid solfångarytans högra kant (solfångarinstallationen inleds med den solfångare som har givarfickan). 30 Plannja Trend Solar Teknisk manual

31 Anslut kopplingar till värmeöverföringsröret (Röranslutning DN16/22 mm, D009.A24914) 48. Kapa det rostfria stålröret innanför värmeöverföringsrörets isolering till rätt längd med röravskärare. Rengör verktyget innan röret kapas om det tidigare har använts till kopparrör. Det får inte finnas gammalt spån på verktyget. OBS! Skär noggrant rörets ända måste vara helt rak. 49. Kontrollera kopplingarnas skick innan användning. Muttrarna ska för-dras fingerhårt. 50. Lossa muttrarna ett kvarts varv. 51. Tryck det räfflade röret in i fästet tills det klickar på plats (tryck det hela vägen in). 52. Dra åt kopplingen med två verktyg, till exempel skiftnycklar. 53. Isolera slutligen kopplingarna med värmetålig isolering. Avsluta kopplingarna med isoleringstejp eller motsvarande väderbeständig tejp eller lämplig krympande slang. Plannja Trend Solar Teknisk manual 31

32 Anslutningar i teknikrummet När värmeöverföringsröret har anslutits på taket på rätt sätt och dragits snyggt ner till teknikrummet är nästa steg att ansluta det till pumpen. Innan anslutningen till pumpen, se till att värmeöverföringsröret har installerats korrekt, det vill säga utan onödiga böjar eller slappa sektioner som kan orsaka fickor med luftbubblor. Värmeöverföringsröret skall inte vara pressad, men ska sitta stadigt med stöd. Pumpens placering i teknikrummet måste avgöras innan kopplingsarbetet inleds. Det rekommenderas att göra anslutningen direkt med värmeöverföringsröret som ingår i leveransen. I leveransen ingår DN16/22 mm övergångskopplingar (2 stk) värmeöverföringsrör ( ) och 22 mm pumpanslutningar (4 stk) för klämringskopplingarna (472915). 22 mm-anslutningarna kan användas längst ner på pumpen eller så kan separata 18 mm klämringskopplingar ( ) beställas från Plannja. Anslutningarna levereras i ett separat paket. 54. Pumpanslutningar. Koppla ihop ¾ /22 mm-anslutningarna som levereras med pumpen till utgångs- och ingångsledningarna längst upp på pumpen så att det blir tätt. Eftersom anslutningarna är utrustade med o-ringstätningar behövs inga ytterligare tätningar. 55. Fäst anslutningarna vid pumpen, dra åt försiktigt med två verktyg. På så vis säkerställs att fogen håller tätt och att rördelarna inte kan vrida sig på grund av slarvig åtdragning. 32 Plannja Trend Solar Teknisk manual

33 56. Fäst värmeöverföringsrörets DN16/22 mm övergångskoppling vid änden på det rillade rostfria stålröret. Om du behöver kapa röret måste skärytan vara prydlig och rak. 57. Montera anslutningen till värmeöverföringsröret längst ner på pumpanslutningen och dra åt fogarna väl. OBS! Se till att du installerar i rätt ordning. Den varma röringången är markerad med rött på pumpen och den kalla ingången är markerad med blått. Installera röret med givarkabeln till den varma ingången. 58. Dra åt kopplingen med två verktyg. Separata instruktioner levereras med pumpen och annan utrustning, med vilka installationen och återstående kopplingar kan avslutas. Om en vattentank redan finns på platsen måste installationspersonalen följa tillverkarens instruktioner för kopplingar och aktivering av systemet. Systemet måste aktiveras av rördragningsfirma och användaren måste utbildas i utrustningens drift. Följ alltid giltiga förordningar och riktlinjer under rördragning. Exempelvis måste en blandningsventil med termostat installeras efter varmvattenackumulatorn så att temperaturen på tappvattnet inte kan stiga över tillåten gräns. Den elektriska installationen av vattenackumulatorn får bara utföras av en utbildad och behörig elektriker. Dessutom måste solvärmekretsen jordas av en elektriker. Installationsfirman måste fylla i ett driftsättningsdokument. Det finns separata dokument för takinstallation och VVS installation. Plannja Trend Solar Teknisk manual 33
