ASB-Tanken. Utgåva Sid 1 (16) Funktions- och installationsmanual

Storlek: px
Starta visningen från sidan:

Download "ASB-Tanken. Utgåva 121108 Sid 1 (16) Funktions- och installationsmanual"

Transkript

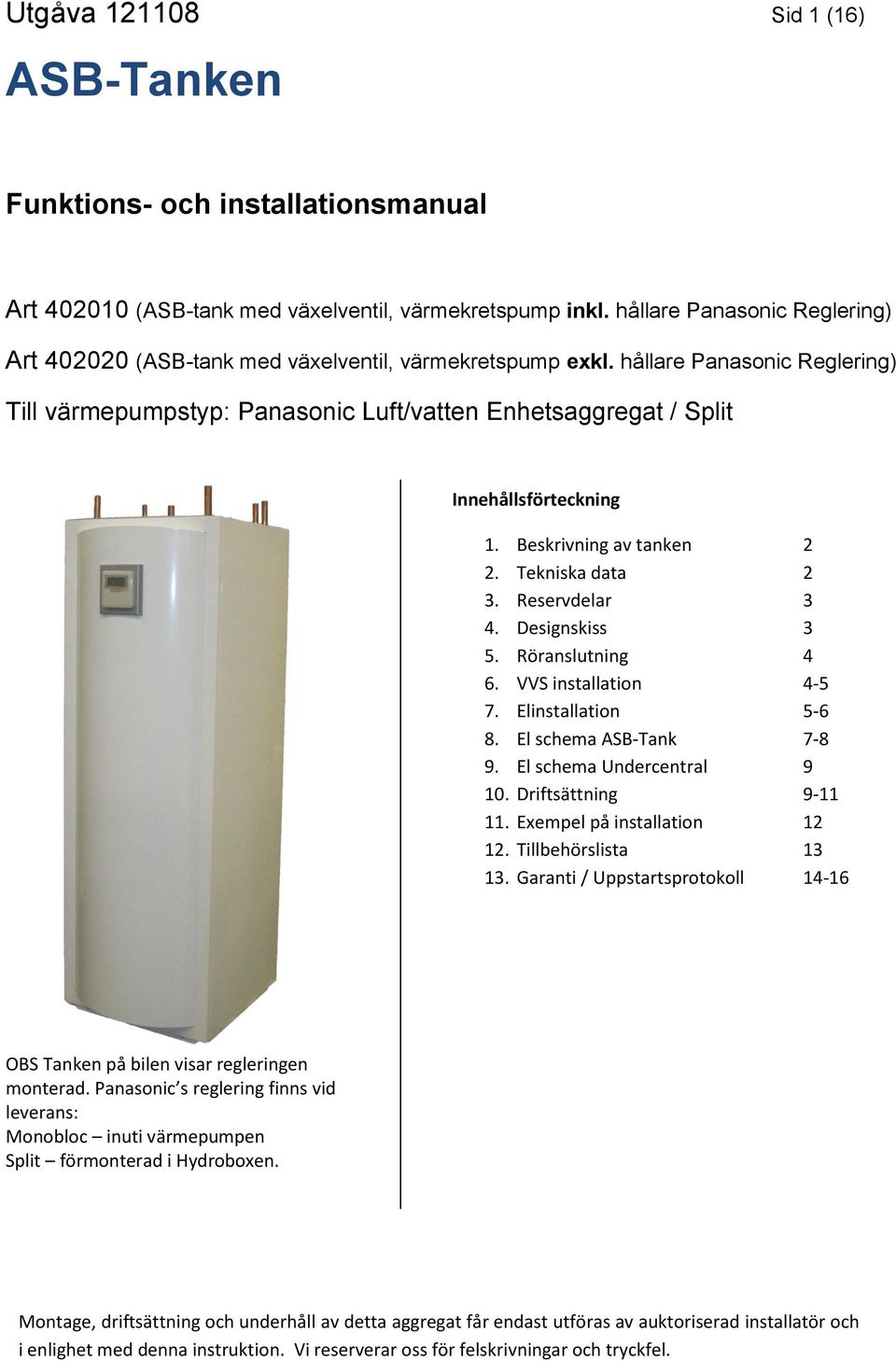

1 Utgåva Sid 1 (16) ASB-Tanken Funktions- och installationsmanual Art (ASB-tank med växelventil, värmekretspump inkl. hållare Panasonic Reglering) Art (ASB-tank med växelventil, värmekretspump exkl. hållare Panasonic Reglering) Till värmepumpstyp: Panasonic Luft/vatten Enhetsaggregat / Split Innehållsförteckning 1. Beskrivning av tanken 2 2. Tekniska data 2 3. Reservdelar 3 4. Designskiss 3 5. Röranslutning 4 6. VVS installation Elinstallation El schema ASB-Tank El schema Undercentral Driftsättning Exempel på installation Tillbehörslista Garanti / Uppstartsprotokoll OBS Tanken på bilen visar regleringen monterad. Panasonic s reglering finns vid leverans: Monobloc inuti värmepumpen Split förmonterad i Hydroboxen. Montage, driftsättning och underhåll av detta aggregat får endast utföras av auktoriserad installatör och i enlighet med denna instruktion. Vi reserverar oss för felskrivningar och tryckfel.

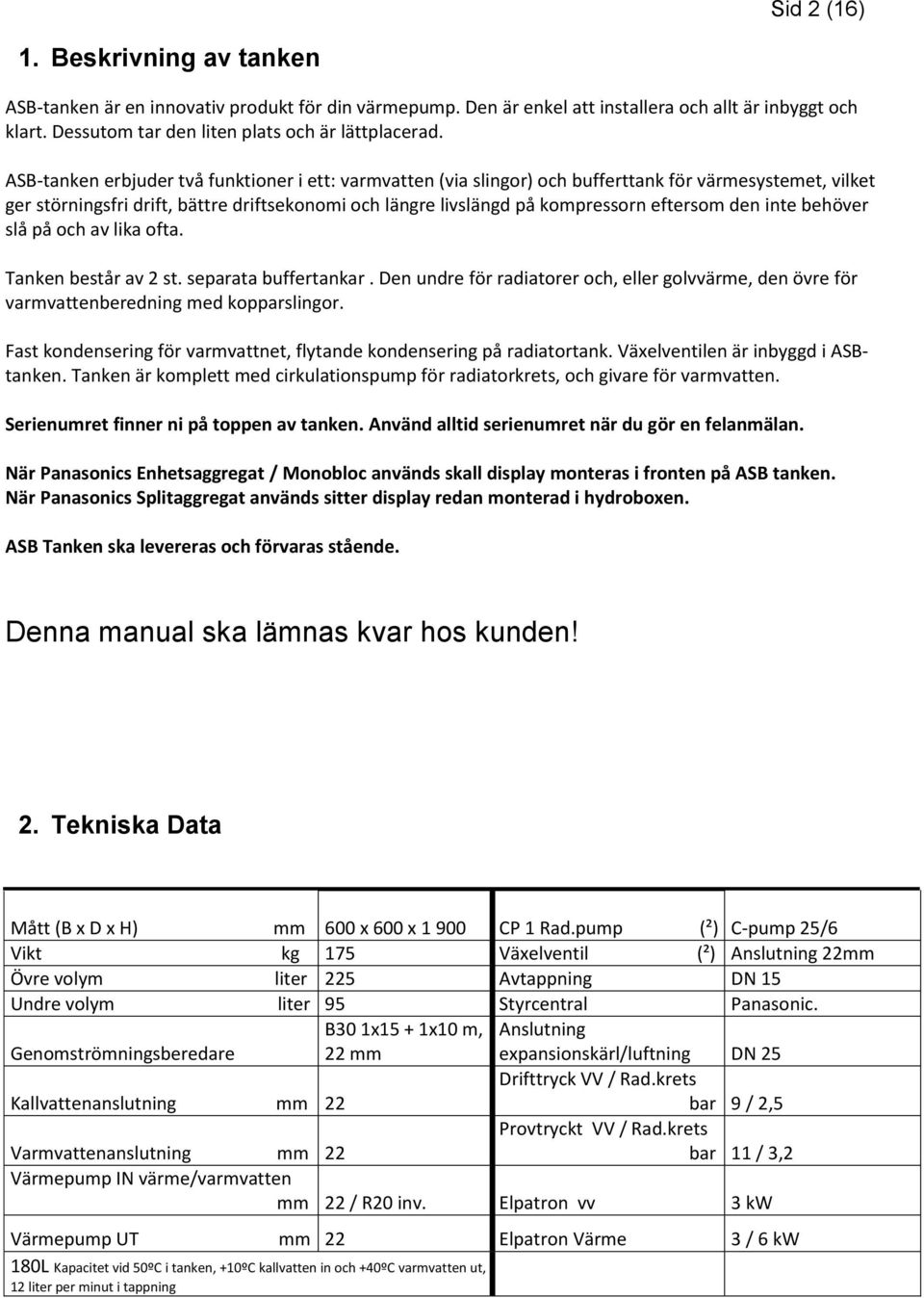

2 Sid 2 (16) 1. Beskrivning av tanken ASB-tanken är en innovativ produkt för din värmepump. Den är enkel att installera och allt är inbyggt och klart. Dessutom tar den liten plats och är lättplacerad. ASB-tanken erbjuder två funktioner i ett: varmvatten (via slingor) och bufferttank för värmesystemet, vilket ger störningsfri drift, bättre driftsekonomi och längre livslängd på kompressorn eftersom den inte behöver slå på och av lika ofta. Tanken består av 2 st. separata buffertankar. Den undre för radiatorer och, eller golvvärme, den övre för varmvattenberedning med kopparslingor. Fast kondensering för varmvattnet, flytande kondensering på radiatortank. Växelventilen är inbyggd i ASBtanken. Tanken är komplett med cirkulationspump för radiatorkrets, och givare för varmvatten. Serienumret finner ni på toppen av tanken. Använd alltid serienumret när du gör en felanmälan. När Panasonics Enhetsaggregat / Monobloc används skall display monteras i fronten på ASB tanken. När Panasonics Splitaggregat används sitter display redan monterad i hydroboxen. ASB Tanken ska levereras och förvaras stående. Denna manual ska lämnas kvar hos kunden! 2. Tekniska Data Mått (B x D x H) mm 600 x 600 x CP 1 Rad.pump (²) C-pump 25/6 Vikt kg 175 Växelventil (²) Anslutning 22mm Övre volym liter 225 Avtappning DN 15 Undre volym liter 95 Styrcentral Panasonic. Genomströmningsberedare B30 1x15 + 1x10 m, 22 mm Anslutning expansionskärl/luftning DN 25 Drifttryck VV / Rad.krets Kallvattenanslutning mm 22 bar 9 / 2,5 Provtryckt VV / Rad.krets bar 11 / 3,2 Varmvattenanslutning mm 22 Värmepump IN värme/varmvatten mm 22 / R20 inv. Elpatron vv 3 kw Värmepump UT mm 22 Elpatron Värme 3 / 6 kw 180L Kapacitet vid 50ºC i tanken, +10ºC kallvatten in och +40ºC varmvatten ut, 12 liter per minut i tappning

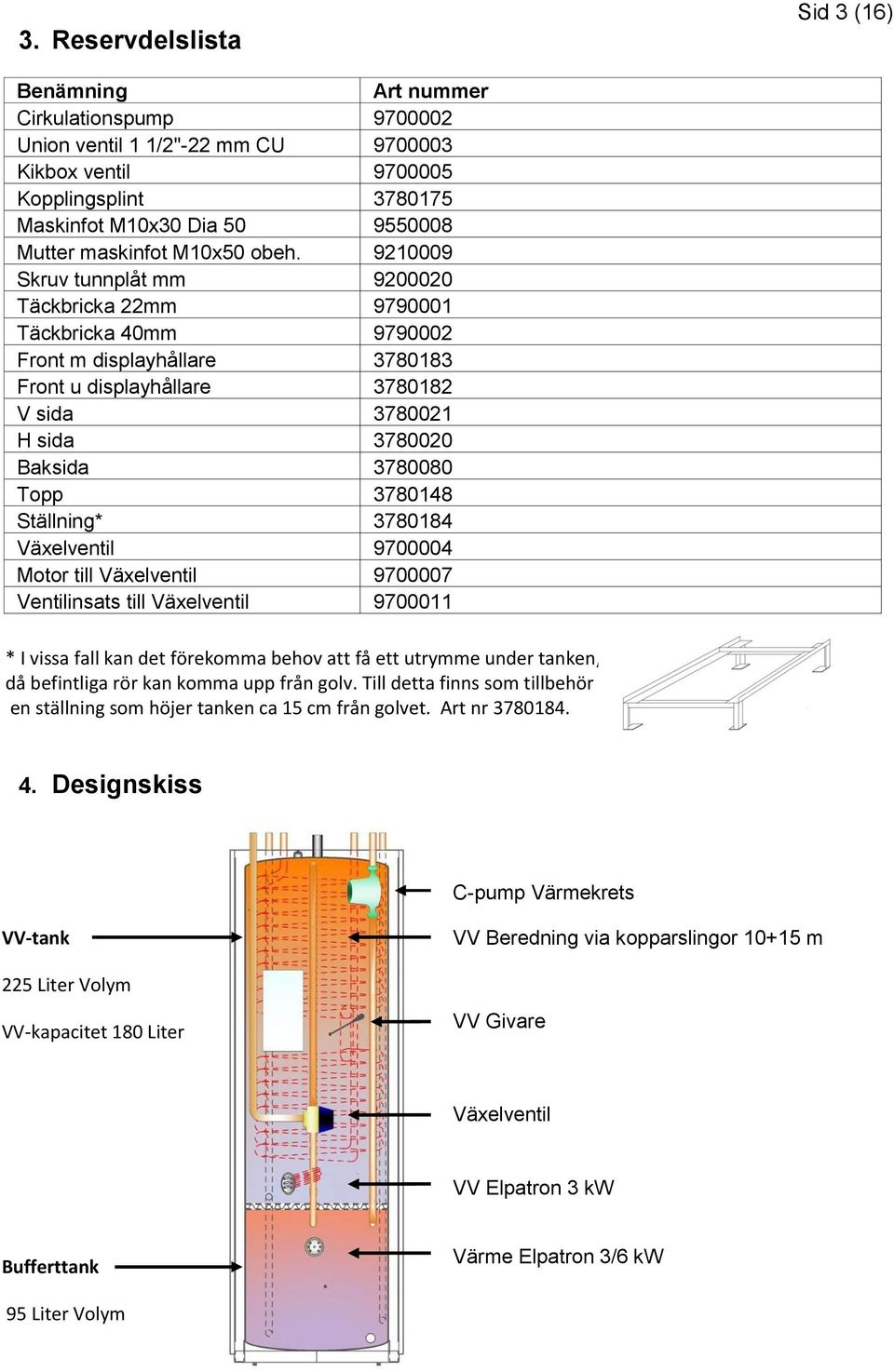

3 3. Reservdelslista Sid 3 (16) Benämning Art nummer Cirkulationspump Union ventil 1 1/2"-22 mm CU Kikbox ventil Kopplingsplint Maskinfot M10x30 Dia Mutter maskinfot M10x50 obeh Skruv tunnplåt mm Täckbricka 22mm Täckbricka 40mm Front m displayhållare Front u displayhållare V sida H sida Baksida Topp Ställning* Växelventil Motor till Växelventil Ventilinsats till Växelventil * I vissa fall kan det förekomma behov att få ett utrymme under tanken, då befintliga rör kan komma upp från golv. Till detta finns som tillbehör en ställning som höjer tanken ca 15 cm från golvet. Art nr Designskiss C-pump Värmekrets VV-tank 225 Liter Volym VV-kapacitet 180 Liter VV Beredning via kopparslingor m VV Givare Växelventil VV Elpatron 3 kw Bufferttank Värme Elpatron 3/6 kw 95 Liter Volym

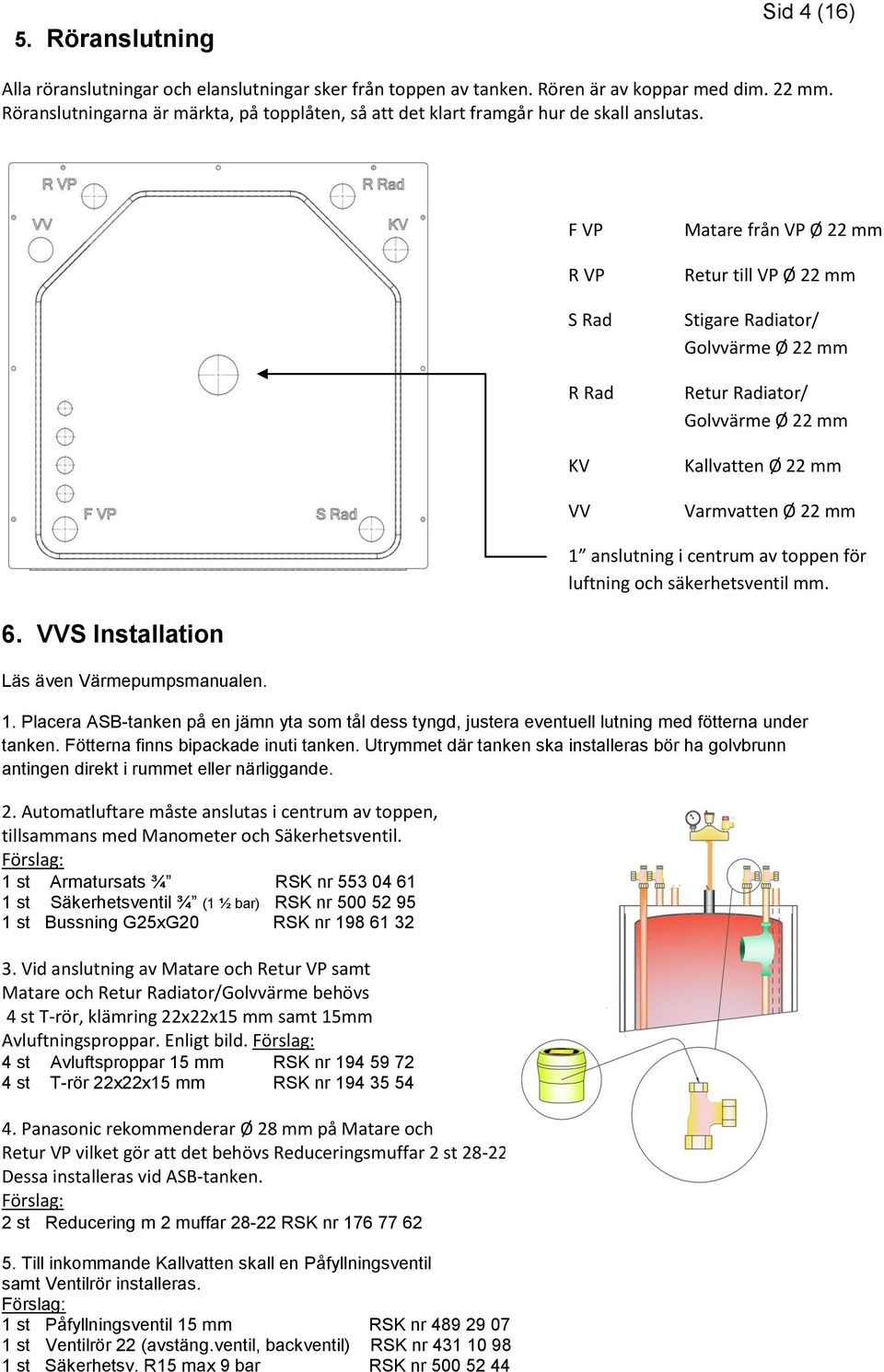

4 5. Röranslutning Sid 4 (16) Alla röranslutningar och elanslutningar sker från toppen av tanken. Rören är av koppar med dim. 22 mm. Röranslutningarna är märkta, på topplåten, så att det klart framgår hur de skall anslutas. F VP R VP S Rad R Rad KV VV Matare från VP Ø 22 mm Retur till VP Ø 22 mm Stigare Radiator/ Golvvärme Ø 22 mm Retur Radiator/ Golvvärme Ø 22 mm Kallvatten Ø 22 mm Varmvatten Ø 22 mm 1 anslutning i centrum av toppen för luftning och säkerhetsventil mm. 6. VVS Installation Läs även Värmepumpsmanualen. 1. Placera ASB-tanken på en jämn yta som tål dess tyngd, justera eventuell lutning med fötterna under tanken. Fötterna finns bipackade inuti tanken. Utrymmet där tanken ska installeras bör ha golvbrunn antingen direkt i rummet eller närliggande. 2. Automatluftare måste anslutas i centrum av toppen, tillsammans med Manometer och Säkerhetsventil. Förslag: 1 st Armatursats ¾ RSK nr st Säkerhetsventil ¾ (1 ½ bar) RSK nr st Bussning G25xG20 RSK nr Vid anslutning av Matare och Retur VP samt Matare och Retur Radiator/Golvvärme behövs 4 st T-rör, klämring 22x22x15 mm samt 15mm Avluftningsproppar. Enligt bild. Förslag: 4 st Avluftsproppar 15 mm RSK nr st T-rör 22x22x15 mm RSK nr Panasonic rekommenderar Ø 28 mm på Matare och Retur VP vilket gör att det behövs Reduceringsmuffar 2 st mm. Dessa installeras vid ASB-tanken. Förslag: 2 st Reducering m 2 muffar RSK nr Till inkommande Kallvatten skall en Påfyllningsventil samt Ventilrör installeras. Förslag: 1 st Påfyllningsventil 15 mm RSK nr st Ventilrör 22 (avstäng.ventil, backventil) RSK nr st Säkerhetsv. R15 max 9 bar RSK nr

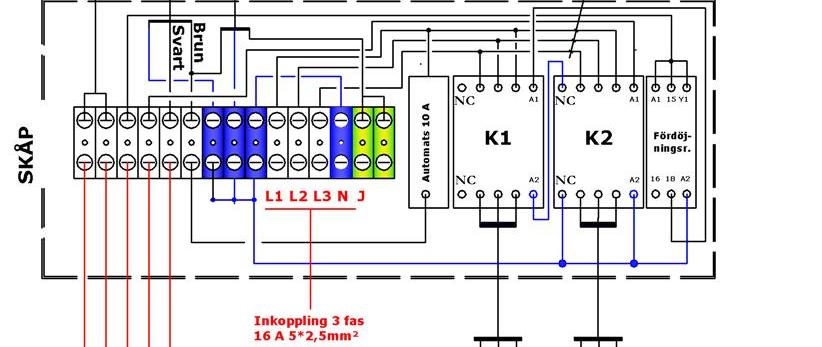

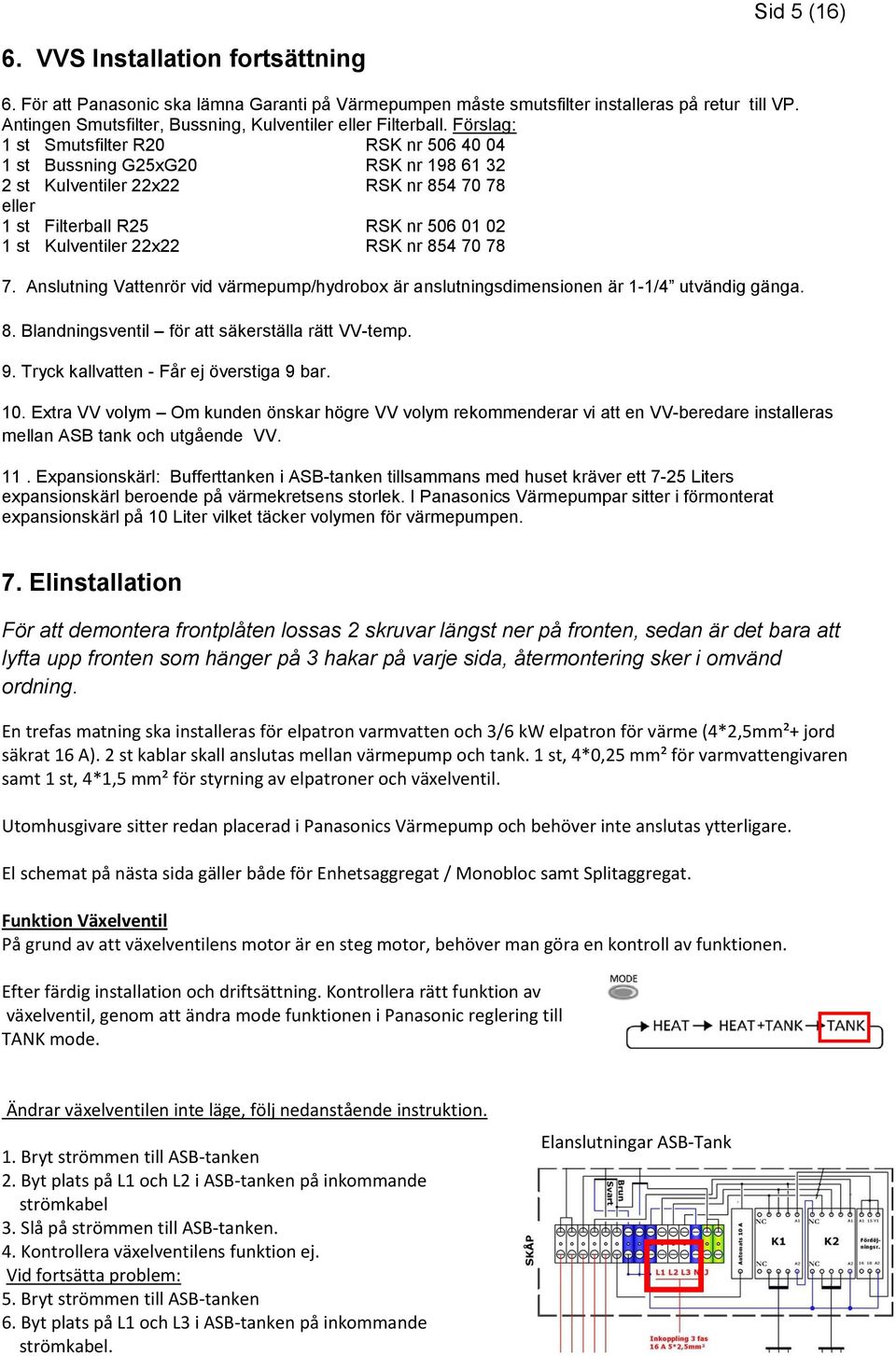

5 Sid 5 (16) 6. VVS Installation fortsättning 6. För att Panasonic ska lämna Garanti på Värmepumpen måste smutsfilter installeras på retur till VP. Antingen Smutsfilter, Bussning, Kulventiler eller Filterball. Förslag: 1 st Smutsfilter R20 RSK nr st Bussning G25xG20 RSK nr st Kulventiler 22x22 RSK nr eller 1 st Filterball R25 RSK nr st Kulventiler 22x22 RSK nr Anslutning Vattenrör vid värmepump/hydrobox är anslutningsdimensionen är 1-1/4 utvändig gänga. 8. Blandningsventil för att säkerställa rätt VV-temp. 9. Tryck kallvatten - Får ej överstiga 9 bar. 10. Extra VV volym Om kunden önskar högre VV volym rekommenderar vi att en VV-beredare installeras mellan ASB tank och utgående VV. 11. Expansionskärl: Bufferttanken i ASB-tanken tillsammans med huset kräver ett 7-25 Liters expansionskärl beroende på värmekretsens storlek. I Panasonics Värmepumpar sitter i förmonterat expansionskärl på 10 Liter vilket täcker volymen för värmepumpen. 7. Elinstallation För att demontera frontplåten lossas 2 skruvar längst ner på fronten, sedan är det bara att lyfta upp fronten som hänger på 3 hakar på varje sida, återmontering sker i omvänd ordning. En trefas matning ska installeras för elpatron varmvatten och 3/6 kw elpatron för värme (4*2,5mm²+ jord säkrat 16 A). 2 st kablar skall anslutas mellan värmepump och tank. 1 st, 4*0,25 mm² för varmvattengivaren samt 1 st, 4*1,5 mm² för styrning av elpatroner och växelventil. Utomhusgivare sitter redan placerad i Panasonics Värmepump och behöver inte anslutas ytterligare. El schemat på nästa sida gäller både för Enhetsaggregat / Monobloc samt Splitaggregat. Funktion Växelventil På grund av att växelventilens motor är en steg motor, behöver man göra en kontroll av funktionen. Efter färdig installation och driftsättning. Kontrollera rätt funktion av växelventil, genom att ändra mode funktionen i Panasonic reglering till TANK mode. Ändrar växelventilen inte läge, följ nedanstående instruktion. 1. Bryt strömmen till ASB-tanken 2. Byt plats på L1 och L2 i ASB-tanken på inkommande strömkabel 3. Slå på strömmen till ASB-tanken. 4. Kontrollera växelventilens funktion ej. Vid fortsätta problem: 5. Bryt strömmen till ASB-tanken 6. Byt plats på L1 och L3 i ASB-tanken på inkommande strömkabel. Elanslutningar ASB-Tank

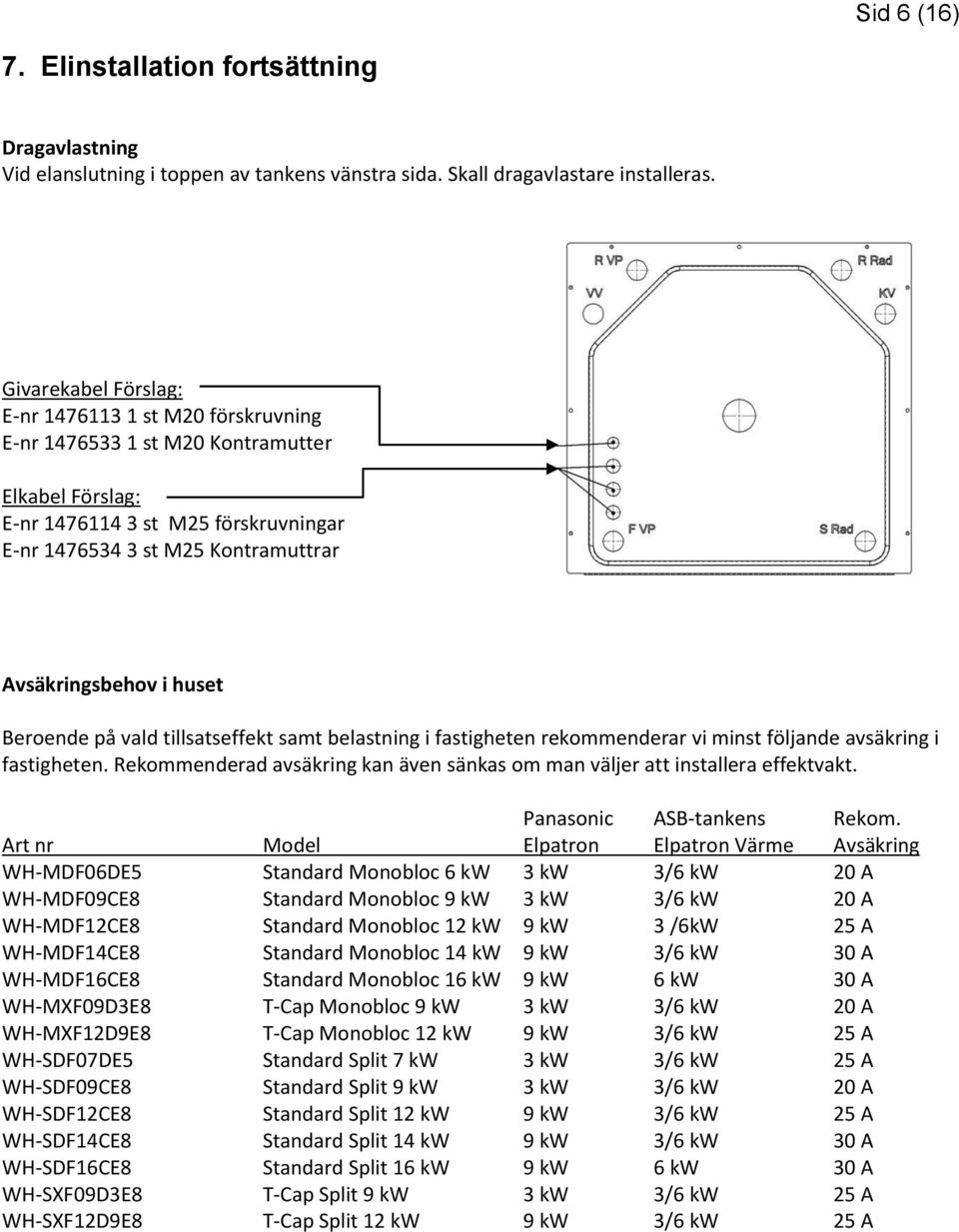

6 Sid 6 (16) 7. Elinstallation fortsättning Dragavlastning Vid elanslutning i toppen av tankens vänstra sida. Skall dragavlastare installeras. Givarekabel Förslag: E-nr st M20 förskruvning E-nr st M20 Kontramutter Elkabel Förslag: E-nr st M25 förskruvningar E-nr st M25 Kontramuttrar Avsäkringsbehov i huset Beroende på vald tillsatseffekt samt belastning i fastigheten rekommenderar vi minst följande avsäkring i fastigheten. Rekommenderad avsäkring kan även sänkas om man väljer att installera effektvakt. Panasonic ASB-tankens Rekom. Art nr Model Elpatron Elpatron Värme Avsäkring WH-MDF06DE5 Standard Monobloc 6 kw 3 kw 3/6 kw 20 A WH-MDF09CE8 Standard Monobloc 9 kw 3 kw 3/6 kw 20 A WH-MDF12CE8 Standard Monobloc 12 kw 9 kw 3 /6kW 25 A WH-MDF14CE8 Standard Monobloc 14 kw 9 kw 3/6 kw 30 A WH-MDF16CE8 Standard Monobloc 16 kw 9 kw 6 kw 30 A WH-MXF09D3E8 T-Cap Monobloc 9 kw 3 kw 3/6 kw 20 A WH-MXF12D9E8 T-Cap Monobloc 12 kw 9 kw 3/6 kw 25 A WH-SDF07DE5 Standard Split 7 kw 3 kw 3/6 kw 25 A WH-SDF09CE8 Standard Split 9 kw 3 kw 3/6 kw 20 A WH-SDF12CE8 Standard Split 12 kw 9 kw 3/6 kw 25 A WH-SDF14CE8 Standard Split 14 kw 9 kw 3/6 kw 30 A WH-SDF16CE8 Standard Split 16 kw 9 kw 6 kw 30 A WH-SXF09D3E8 T-Cap Split 9 kw 3 kw 3/6 kw 25 A WH-SXF12D9E8 T-Cap Split 12 kw 9 kw 3/6 kw 25 A

7 Sid 7 (16) 8. Elschema ASB-Tank 1. Givare VV 2. Givare VV 3. Elpatron värme (rad) 4. Elpatron VV 5. Öppna signal vvx VV * Se bifogat kit i ASB-tanken för inkoppling av styrsignal till extern elpatron för värme (rad) Elanslutning ASB Tank - Panasonic Monobloc (9kW) 1. Anslut lämplig kabel på plint 1-7 i ASB tanken (lämplig kabel exempelvis FKAR-TG 4x2x0.5mm2).

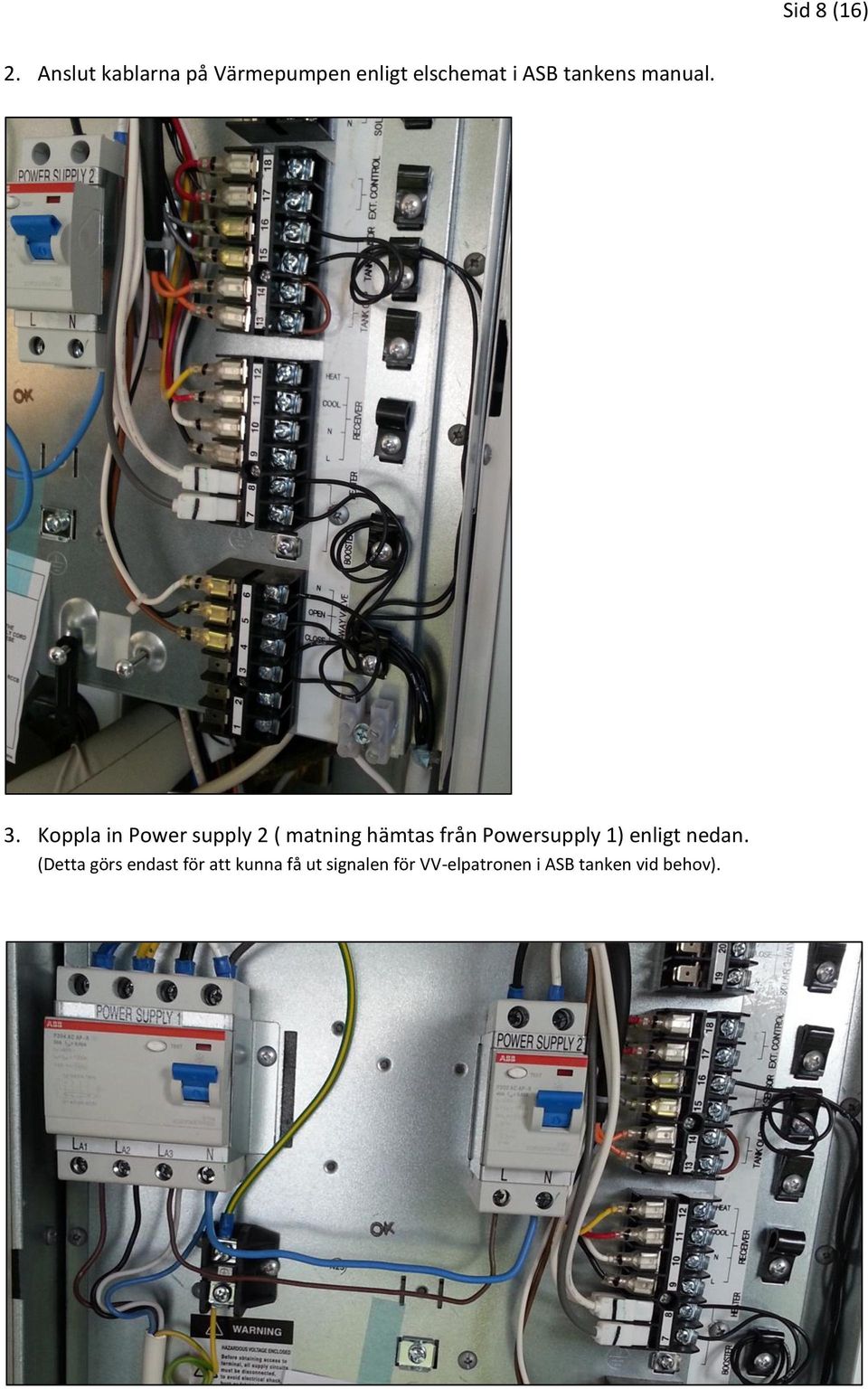

8 Sid 8 (16) 2. Anslut kablarna på Värmepumpen enligt elschemat i ASB tankens manual. 3. Koppla in Power supply 2 ( matning hämtas från Powersupply 1) enligt nedan. (Detta görs endast för att kunna få ut signalen för VV-elpatronen i ASB tanken vid behov).

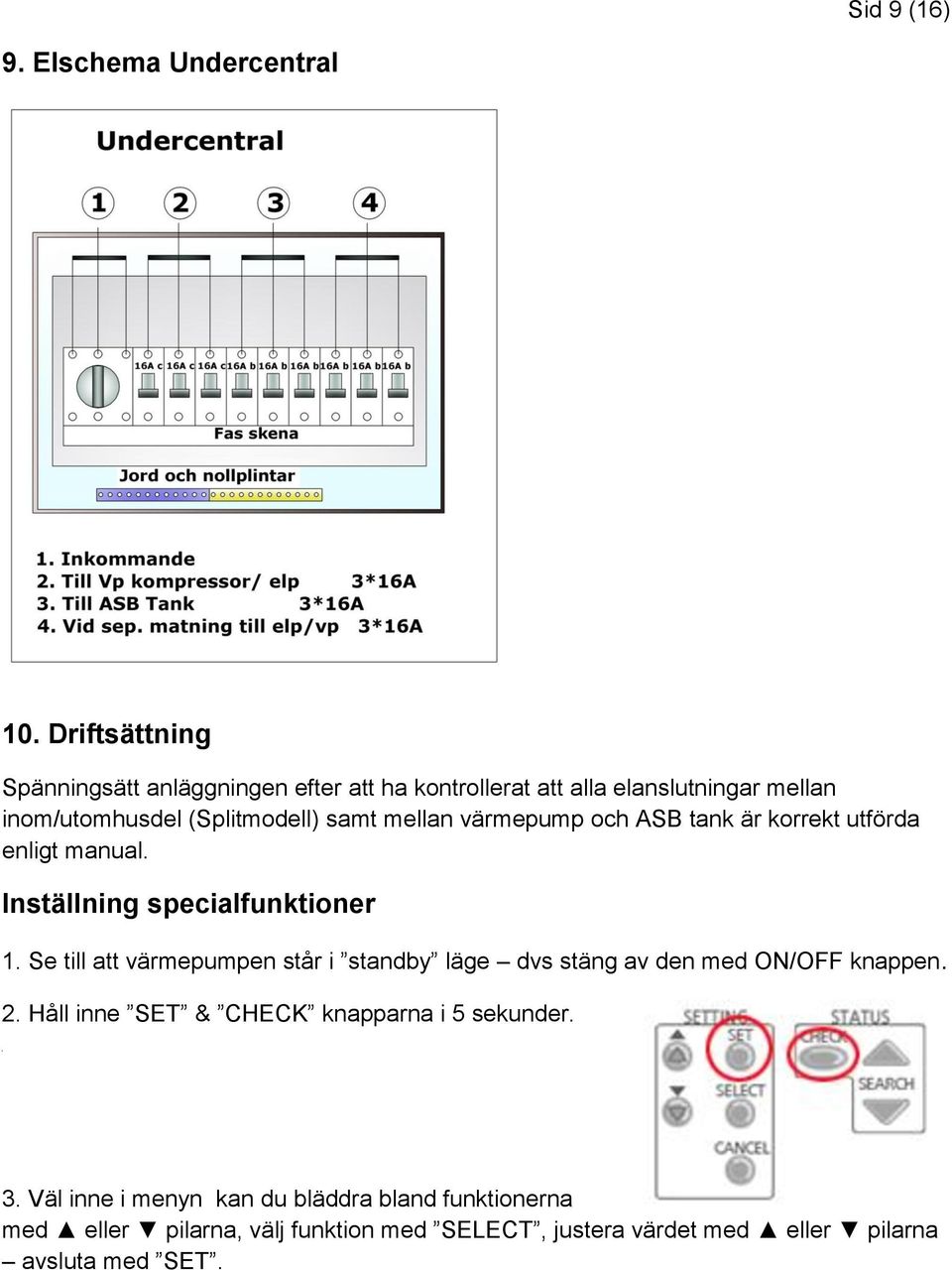

9 3 Sid 9 (16) 9. Elschema Undercentral 10. Driftsättning Spänningsätt anläggningen efter att ha kontrollerat att alla elanslutningar mellan inom/utomhusdel (Splitmodell) samt mellan värmepump och ASB tank är korrekt utförda enligt manual. Inställning specialfunktioner 1. Se till att värmepumpen står i standby läge dvs stäng av den med ON/OFF knappen. 2. Håll inne SET & CHECK knapparna i 5 sekunder. 3. Väl inne i menyn kan du bläddra bland funktionerna med eller pilarna, välj funktion med SELECT, justera värdet med eller pilarna avsluta med SET.

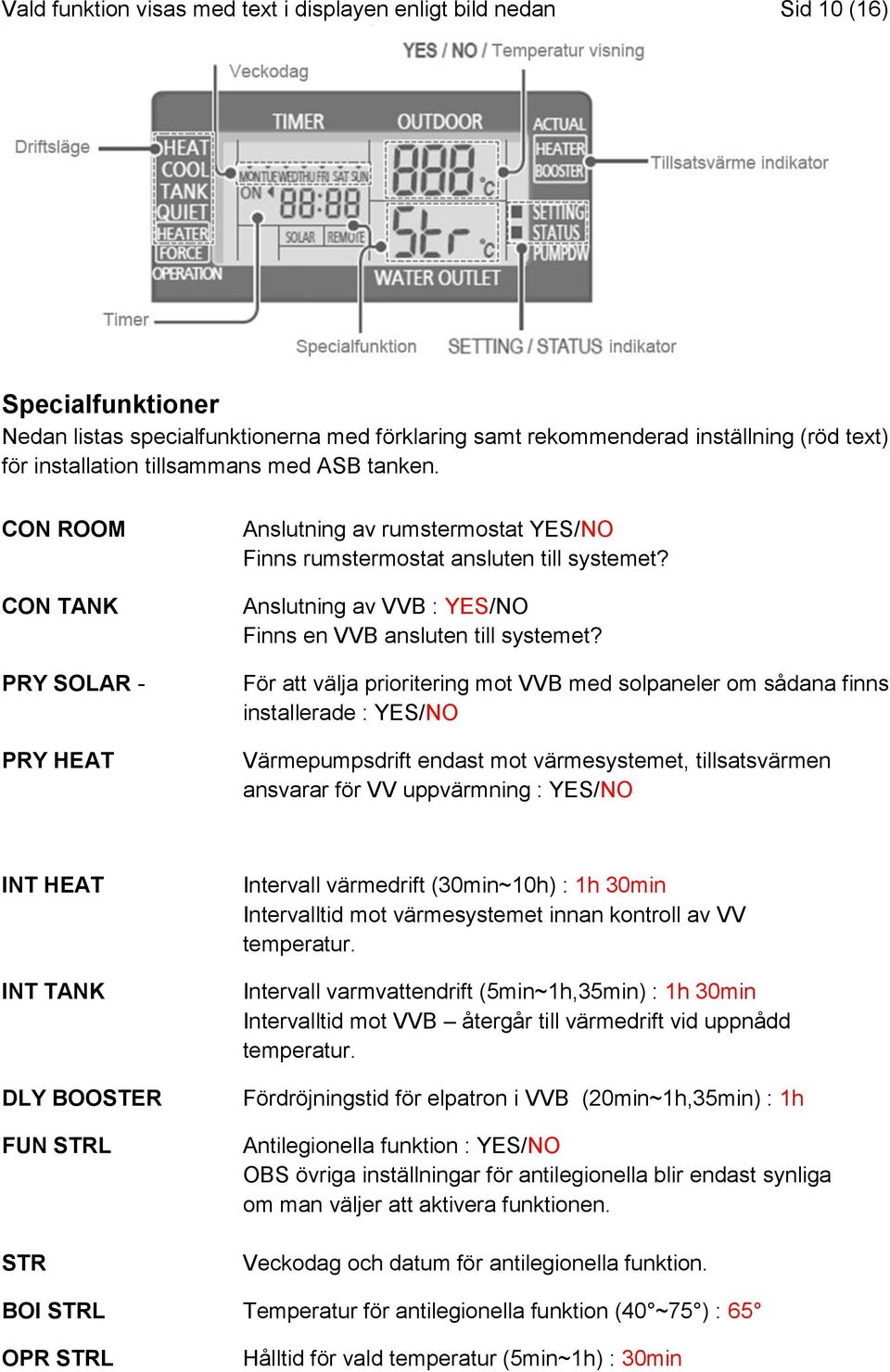

10 Vald funktion visas med text i displayen enligt bild nedan Sid 10 (16) Specialfunktioner Nedan listas specialfunktionerna med förklaring samt rekommenderad inställning (röd text) för installation tillsammans med ASB tanken. CON ROOM CON TANK PRY SOLAR - PRY HEAT Anslutning av rumstermostat YES/NO Finns rumstermostat ansluten till systemet? Anslutning av VVB : YES/NO Finns en VVB ansluten till systemet? För att välja prioritering mot VVB med solpaneler om sådana finns installerade : YES/NO Värmepumpsdrift endast mot värmesystemet, tillsatsvärmen ansvarar för VV uppvärmning : YES/NO INT HEAT INT TANK DLY BOOSTER FUN STRL STR Intervall värmedrift (30min~10h) : 1h 30min Intervalltid mot värmesystemet innan kontroll av VV temperatur. Intervall varmvattendrift (5min~1h,35min) : 1h 30min Intervalltid mot VVB återgår till värmedrift vid uppnådd temperatur. Fördröjningstid för elpatron i VVB (20min~1h,35min) : 1h Antilegionella funktion : YES/NO OBS övriga inställningar för antilegionella blir endast synliga om man väljer att aktivera funktionen. Veckodag och datum för antilegionella funktion. BOI STRL Temperatur för antilegionella funktion (40 ~75 ) : 65 OPR STRL Hålltid för vald temperatur (5min~1h) : 30min

11 Sid 11 (16) Efter att specialfunktionerna är inställda så ska värmekurvan samt VV temperatur ställas in, detta gör man i systeminställningsmenyn. Systeminställning Ställ värmepumpen i ON-läge med hjälp av ON/OFF knappen. Håll därefter in SET knappen i 5 sekunder. Man hamnar då i systeminställningsmenyn, man navigerar mellan inställningarna med eller pilarna. För att justera ett värde trycker man på SELECT och när man är klar med justeringen trycker man på SET för att spara inställningen och gå vidare till nästa parameter. Nedan listas parametrarna för systeminställning med förklaring samt rekommenderad inställning (röd text) för installation tillsammans med ASB tanken. OUT LO Inställning lägsta utomhustemp. (-15 till +15 ) : -15 * * avser endast kurvinställning. Begränsar ej lägsta driftstemperatur. OUT HI Inställning högsta utomhustemp. (-15 till +15 ) : 15 H2O LO Framledning vid lägsta utomhustemp. (25 till +55 ) : 55 vid radiatorsystem / 35 vid golvvärmesystem. H2O HI Framledning vid Högsta utomhustemp. (25 till +55 ) : 25 HEAT OFF Stopptemperatur för uppvärmning (5-35 ) : 20 HEATER OUT ON Temperaturvillkor för att tillåta tillsatsvärme(-15 till +20 ) : -15 till -5 beroende på dimensionering. TANK SET Varmvattentemperatur (40 till +55 ) : 55

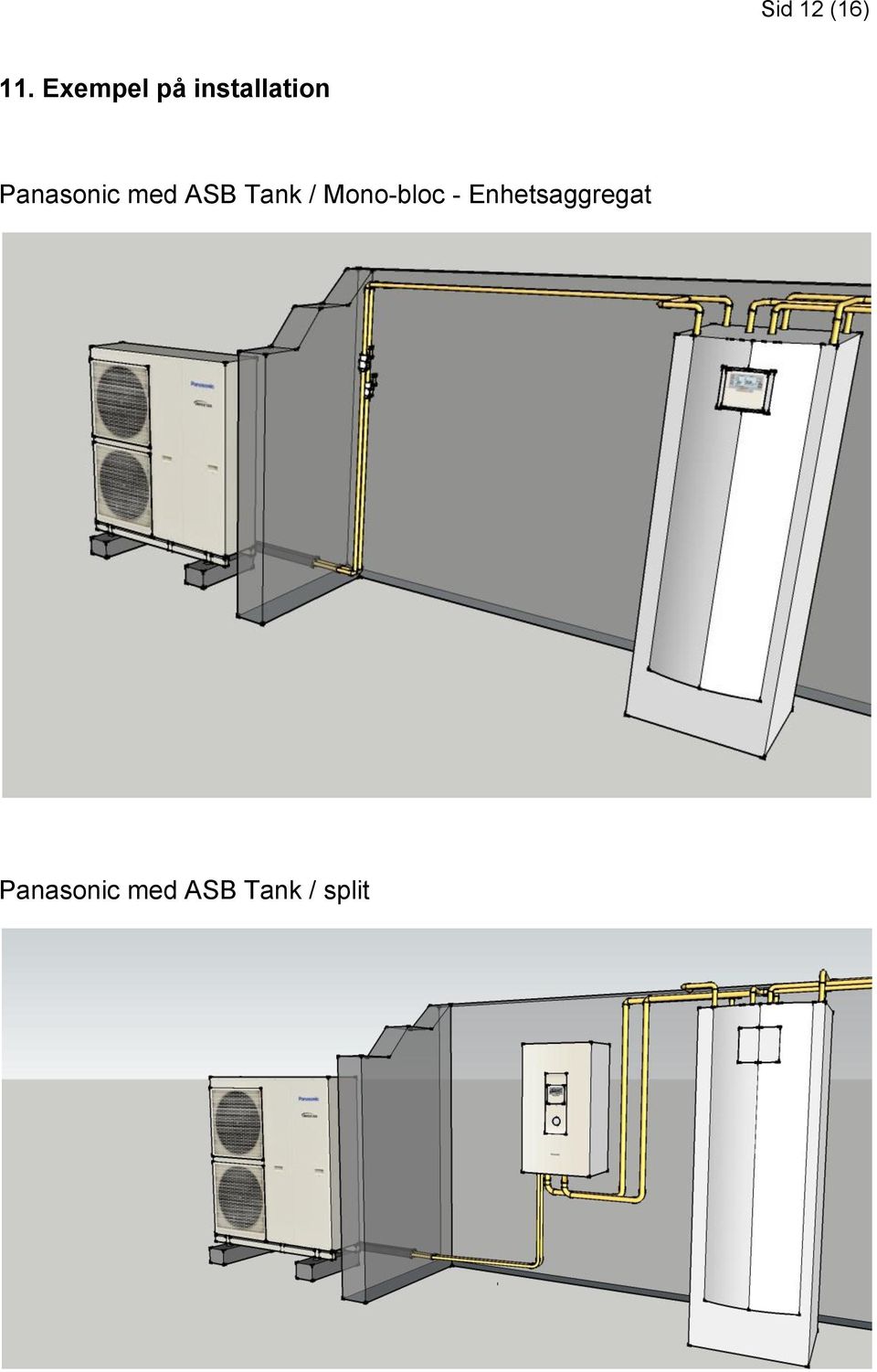

12 Sid 12 (16) 11. Exempel på installation Panasonic med ASB Tank / Mono-bloc - Enhetsaggregat Panasonic med ASB Tank / split

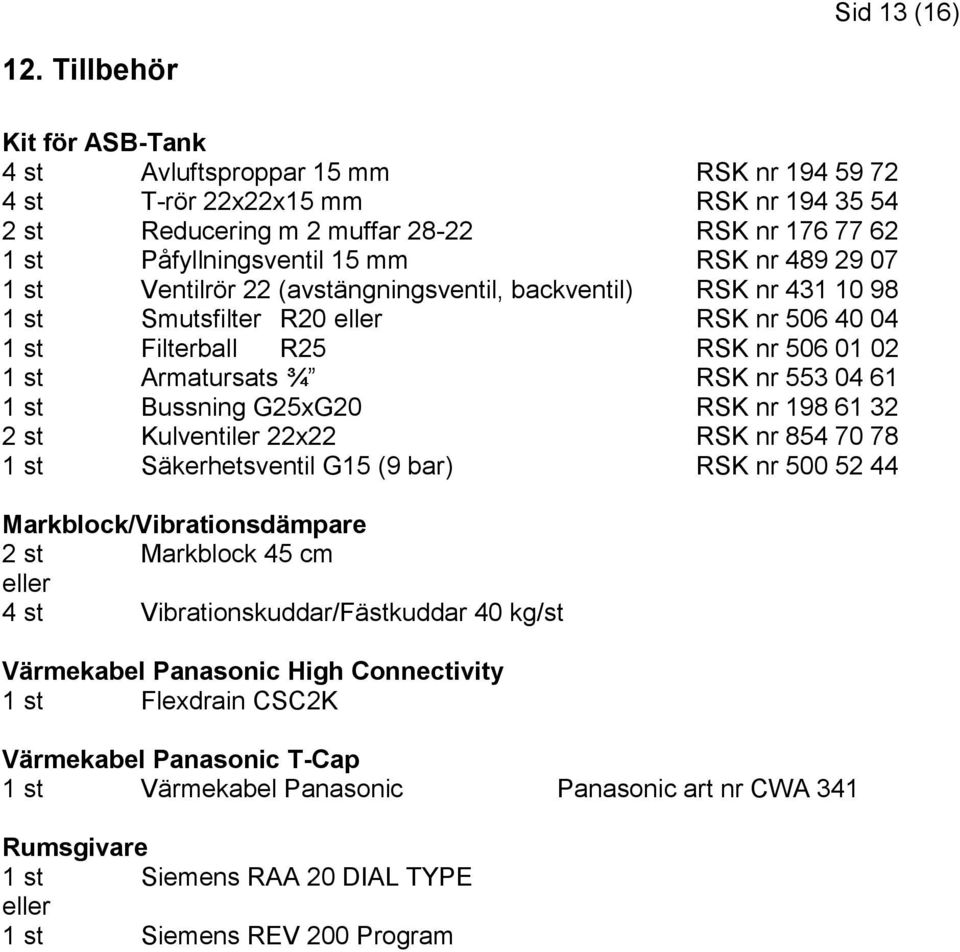

13 Sid 13 (16) 12. Tillbehör Kit för ASB-Tank 4 st Avluftsproppar 15 mm RSK nr st T-rör 22x22x15 mm RSK nr st Reducering m 2 muffar RSK nr st Påfyllningsventil 15 mm RSK nr st Ventilrör 22 (avstängningsventil, backventil) RSK nr st Smutsfilter R20 eller RSK nr st Filterball R25 RSK nr st Armatursats ¾ RSK nr st Bussning G25xG20 RSK nr st Kulventiler 22x22 RSK nr st Säkerhetsventil G15 (9 bar) RSK nr Markblock/Vibrationsdämpare 2 st Markblock 45 cm eller 4 st Vibrationskuddar/Fästkuddar 40 kg/st Värmekabel Panasonic High Connectivity 1 st Flexdrain CSC2K Värmekabel Panasonic T-Cap 1 st Värmekabel Panasonic Panasonic art nr CWA 341 Rumsgivare 1 st Siemens RAA 20 DIAL TYPE eller 1 st Siemens REV 200 Program

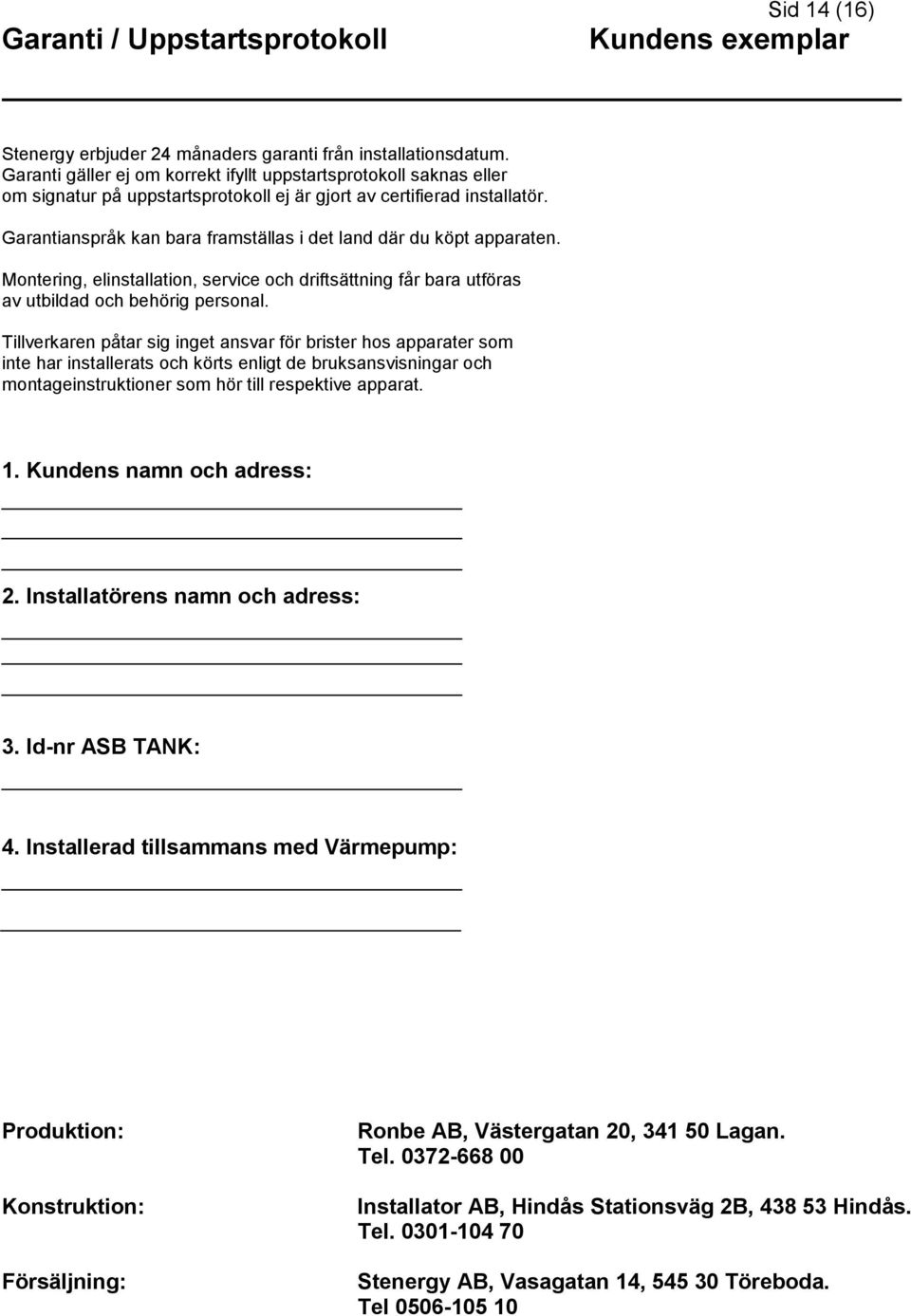

14 Garanti / Uppstartsprotokoll Sid 14 (16) Kundens exemplar Stenergy erbjuder 24 månaders garanti från installationsdatum. Garanti gäller ej om korrekt ifyllt uppstartsprotokoll saknas eller om signatur på uppstartsprotokoll ej är gjort av certifierad installatör. Garantianspråk kan bara framställas i det land där du köpt apparaten. Montering, elinstallation, service och driftsättning får bara utföras av utbildad och behörig personal. Tillverkaren påtar sig inget ansvar för brister hos apparater som inte har installerats och körts enligt de bruksansvisningar och montageinstruktioner som hör till respektive apparat. 1. Kundens namn och adress: 2. Installatörens namn och adress: 3. Id-nr ASB TANK: 4. Installerad tillsammans med Värmepump: Produktion: Konstruktion: Försäljning: Ronbe AB, Västergatan 20, Lagan. Tel Installator AB, Hindås Stationsväg 2B, Hindås. Tel Stenergy AB, Vasagatan 14, Töreboda. Tel

15

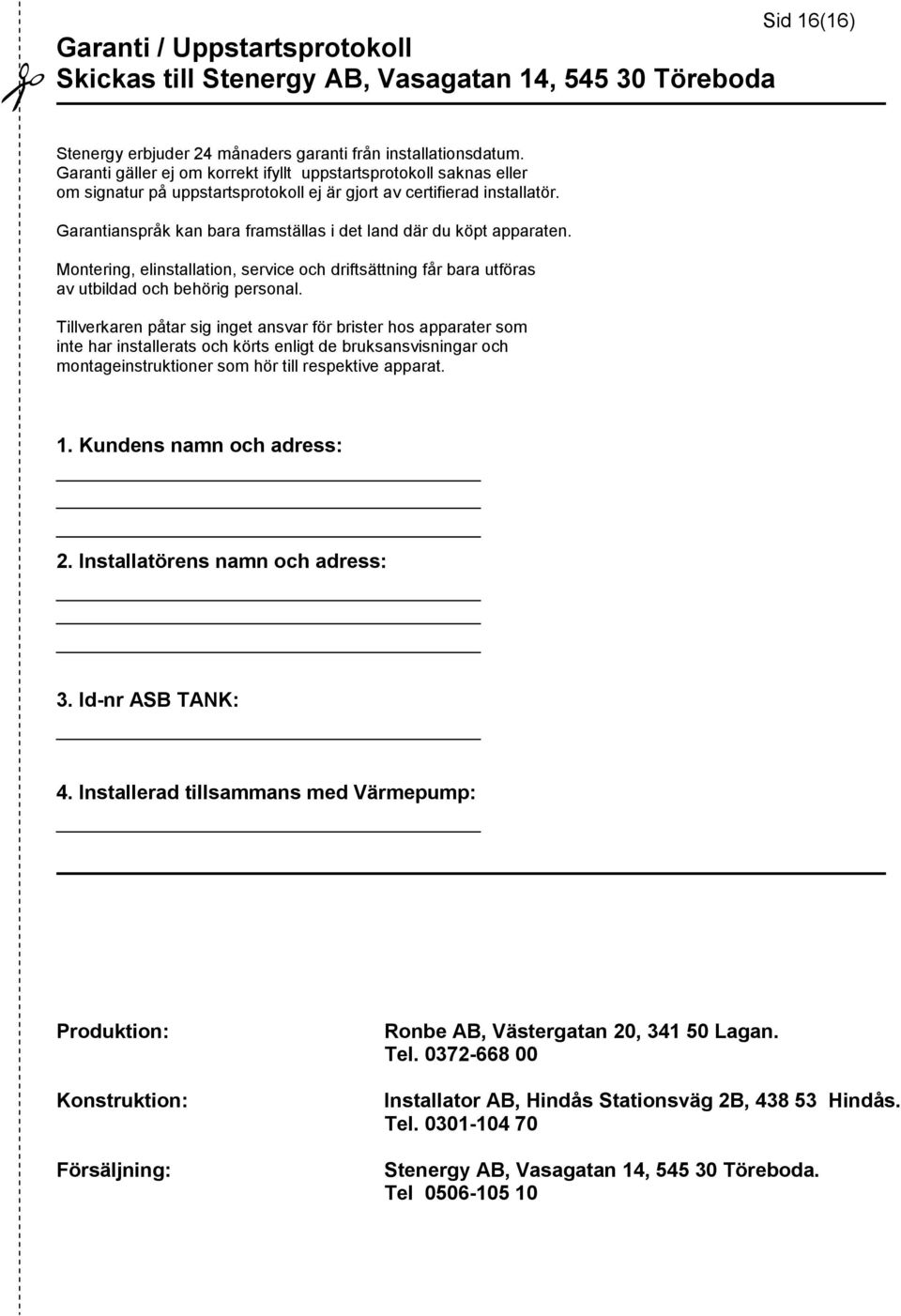

16 Garanti / Uppstartsprotokoll Skickas till Stenergy AB, Vasagatan 14, Töreboda Sid 16(16) Stenergy erbjuder 24 månaders garanti från installationsdatum. Garanti gäller ej om korrekt ifyllt uppstartsprotokoll saknas eller om signatur på uppstartsprotokoll ej är gjort av certifierad installatör. Garantianspråk kan bara framställas i det land där du köpt apparaten. Montering, elinstallation, service och driftsättning får bara utföras av utbildad och behörig personal. Tillverkaren påtar sig inget ansvar för brister hos apparater som inte har installerats och körts enligt de bruksansvisningar och montageinstruktioner som hör till respektive apparat. 1. Kundens namn och adress: 2. Installatörens namn och adress: 3. Id-nr ASB TANK: 4. Installerad tillsammans med Värmepump: Produktion: Konstruktion: Försäljning: Ronbe AB, Västergatan 20, Lagan. Tel Installator AB, Hindås Stationsväg 2B, Hindås. Tel Stenergy AB, Vasagatan 14, Töreboda. Tel
