1 My Passport Portabel RAID-lagring Användarhandbok Pro Extern portabel My Passport Pro Användarhandbok

2 WD Service och support Om du stöter på några problem ber vi dig kontakta oss så att vi kan försöka åtgärda detta innan du skickar tillbaka produkten. De flesta tekniska supportfrågor kan besvaras via vår kunskapsbas eller via e-post till support på Om det inte finns något svar eller om du hellre vill kontakta oss på WD kan du göra det via telefonnumren nedan. Du har 30 dagars kostnadsfri support på produkten under garantiperioden. Denna 30- dagarsperiod inleds den dag du första gången har telefonkontakt med WD:s tekniska support. Support via e-post är kostnadsfri under hela garantiperioden och vår omfattande kunskapsbas är alltid tillgänglig. Kom ihåg att registrera din produkt online på så att vi kan hålla dig informerad om nya funktioner och tjänster. Online kundsupport Gå till vår webbplats för produktsupport på och välj bland dessa ämnen: Downloads (Nerladdningar) Ladda ner drivrutiner, program och uppdateringar för din WD-produkt. Registration (Registrering) Registrera din WD-produkt och få de senaste uppdateringarna och specialerbjudanden. Warranty & RMA Services (Garanti och RMA) Få information om garanti, produktutbyte (RMA), RMA-status och dataåterställning. Knowledge Base (Kunskapsbas) Sök via nyckelord, fras eller answer ID. Installation Få installationshjälp online för din WD-produkt eller -programvara. WD Community Dela dina åsikter och få kontakt med andra användare. Kontakta WD Teknisk Support När du kontaktar WD för support, ha ditt WD-serienummer, version på systemhårdvara och systemprogram tillgängligt. Nordamerika Engelska Europa (frisamtal)* ASK4 WDEU ( ) 800.ASK.4WDC ( ) Europa Spanska Mellanöstern Afrika Mexiko Ryssland Sydamerika Asien/ Stillahavsområdet Chile Australien / Colombia Kina Venezuela Hongkong Peru Indien / Uruguay Indonesien Argentina Japan / Brasilien Korea Malaysia / (Telekom Malaysia) Nya Zeeland / Filippinerna Singapore / (Singtel) Taiwan / (Chunghwa) Thailand * Frinummer är tillgängligt i dessa länder: Belgien, Danmark, Frankrike, Irland, Italien, Nederländerna, Norge, Schweiz, Spanien, Storbritannien, Sverige, Tyskland och Österrike. ii

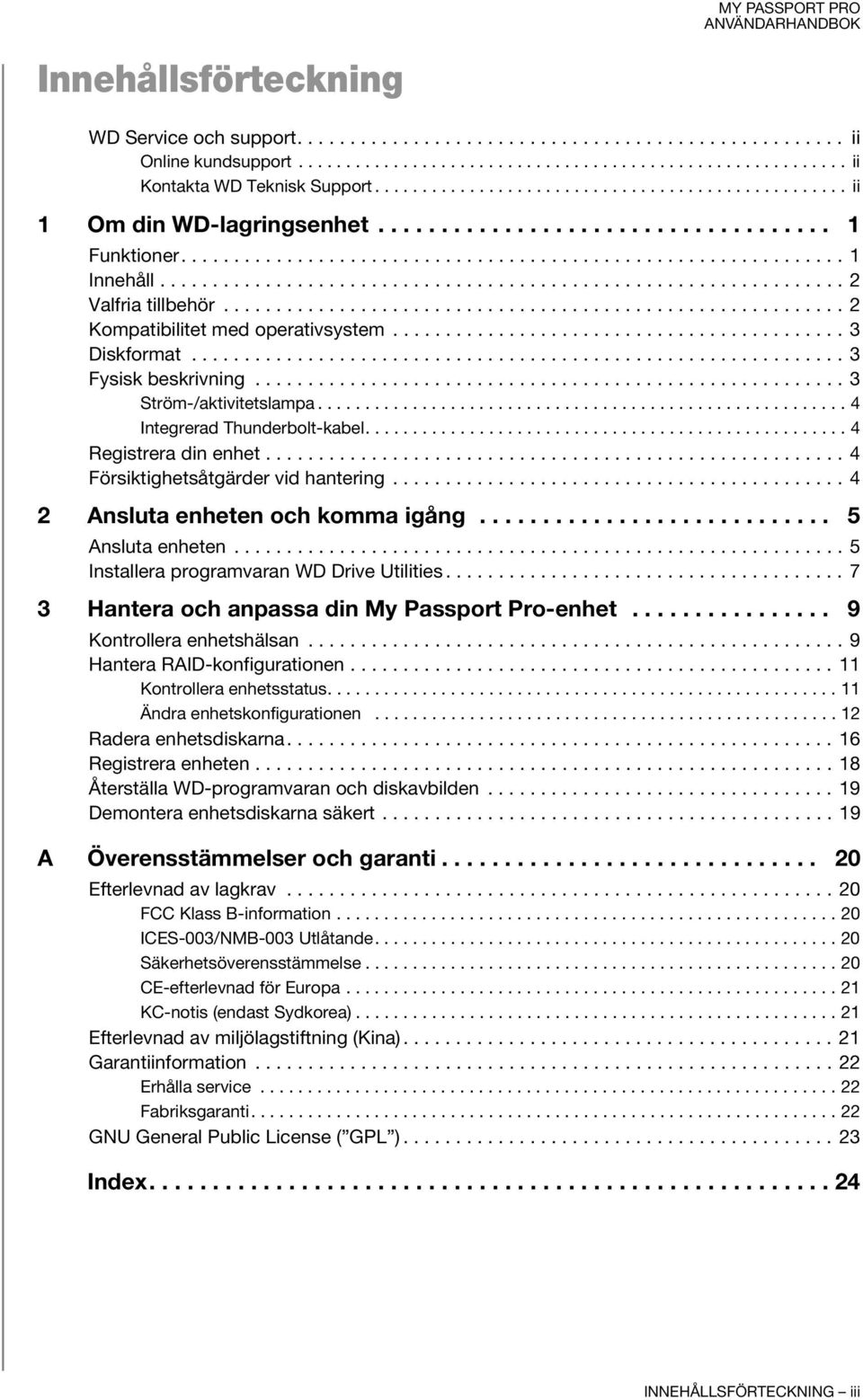

3 Innehållsförteckning WD Service och support ii Online kundsupport ii Kontakta WD Teknisk Support ii 1 Om din WD-lagringsenhet Funktioner Innehåll Valfria tillbehör Kompatibilitet med operativsystem Diskformat Fysisk beskrivning Ström-/aktivitetslampa Integrerad Thunderbolt-kabel Registrera din enhet Försiktighetsåtgärder vid hantering Ansluta enheten och komma igång Ansluta enheten Installera programvaran WD Drive Utilities Hantera och anpassa din My Passport Pro-enhet Kontrollera enhetshälsan Hantera RAID-konfigurationen Kontrollera enhetsstatus Ändra enhetskonfigurationen Radera enhetsdiskarna Registrera enheten Återställa WD-programvaran och diskavbilden Demontera enhetsdiskarna säkert A Överensstämmelser och garanti Efterlevnad av lagkrav FCC Klass B-information ICES-003/NMB-003 Utlåtande Säkerhetsöverensstämmelse CE-efterlevnad för Europa KC-notis (endast Sydkorea) Efterlevnad av miljölagstiftning (Kina) Garantiinformation Erhålla service Fabriksgaranti GNU General Public License ( GPL ) Index INNEHÅLLSFÖRTECKNING iii

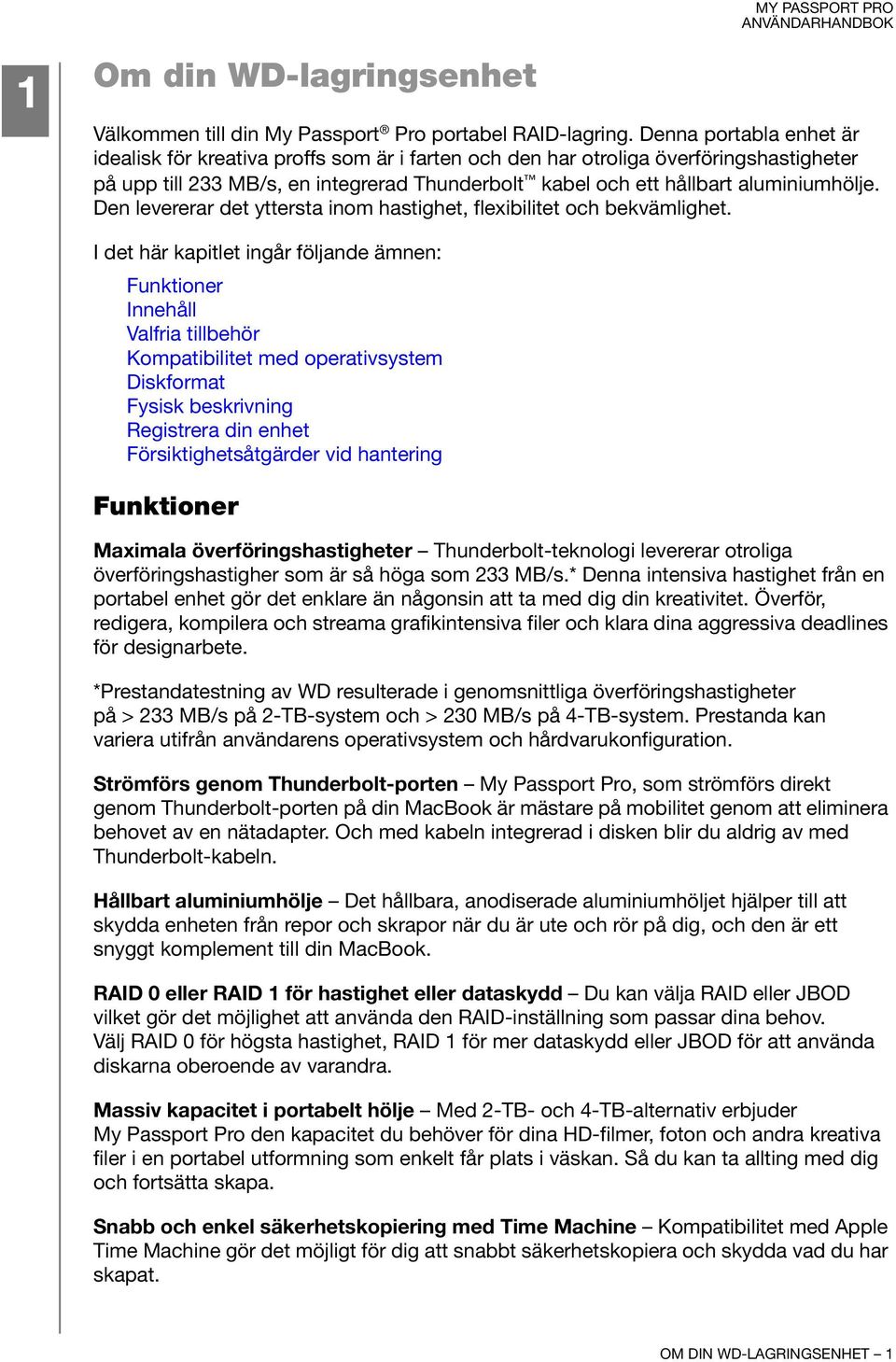

4 1 Om din WD-lagringsenhet Välkommen till din My Passport Pro portabel RAID-lagring. Denna portabla enhet är idealisk för kreativa proffs som är i farten och den har otroliga överföringshastigheter på upp till 233 MB/s, en integrerad Thunderbolt kabel och ett hållbart aluminiumhölje. Den levererar det yttersta inom hastighet, flexibilitet och bekvämlighet. I det här kapitlet ingår följande ämnen: Funktioner Innehåll Valfria tillbehör Kompatibilitet med operativsystem Diskformat Fysisk beskrivning Registrera din enhet Försiktighetsåtgärder vid hantering Funktioner Maximala överföringshastigheter Thunderbolt-teknologi levererar otroliga överföringshastigher som är så höga som 233 MB/s.* Denna intensiva hastighet från en portabel enhet gör det enklare än någonsin att ta med dig din kreativitet. Överför, redigera, kompilera och streama grafikintensiva filer och klara dina aggressiva deadlines för designarbete. *Prestandatestning av WD resulterade i genomsnittliga överföringshastigheter på > 233 MB/s på 2-TB-system och > 230 MB/s på 4-TB-system. Prestanda kan variera utifrån användarens operativsystem och hårdvarukonfiguration. Strömförs genom Thunderbolt-porten My Passport Pro, som strömförs direkt genom Thunderbolt-porten på din MacBook är mästare på mobilitet genom att eliminera behovet av en nätadapter. Och med kabeln integrerad i disken blir du aldrig av med Thunderbolt-kabeln. Hållbart aluminiumhölje Det hållbara, anodiserade aluminiumhöljet hjälper till att skydda enheten från repor och skrapor när du är ute och rör på dig, och den är ett snyggt komplement till din MacBook. RAID 0 eller RAID 1 för hastighet eller dataskydd Du kan välja RAID eller JBOD vilket gör det möjlighet att använda den RAID-inställning som passar dina behov. Välj RAID 0 för högsta hastighet, RAID 1 för mer dataskydd eller JBOD för att använda diskarna oberoende av varandra. Massiv kapacitet i portabelt hölje Med 2-TB- och 4-TB-alternativ erbjuder My Passport Pro den kapacitet du behöver för dina HD-filmer, foton och andra kreativa filer i en portabel utformning som enkelt får plats i väskan. Så du kan ta allting med dig och fortsätta skapa. Snabb och enkel säkerhetskopiering med Time Machine Kompatibilitet med Apple Time Machine gör det möjligt för dig att snabbt säkerhetskopiera och skydda vad du har skapat. OM DIN WD-LAGRINGSENHET 1

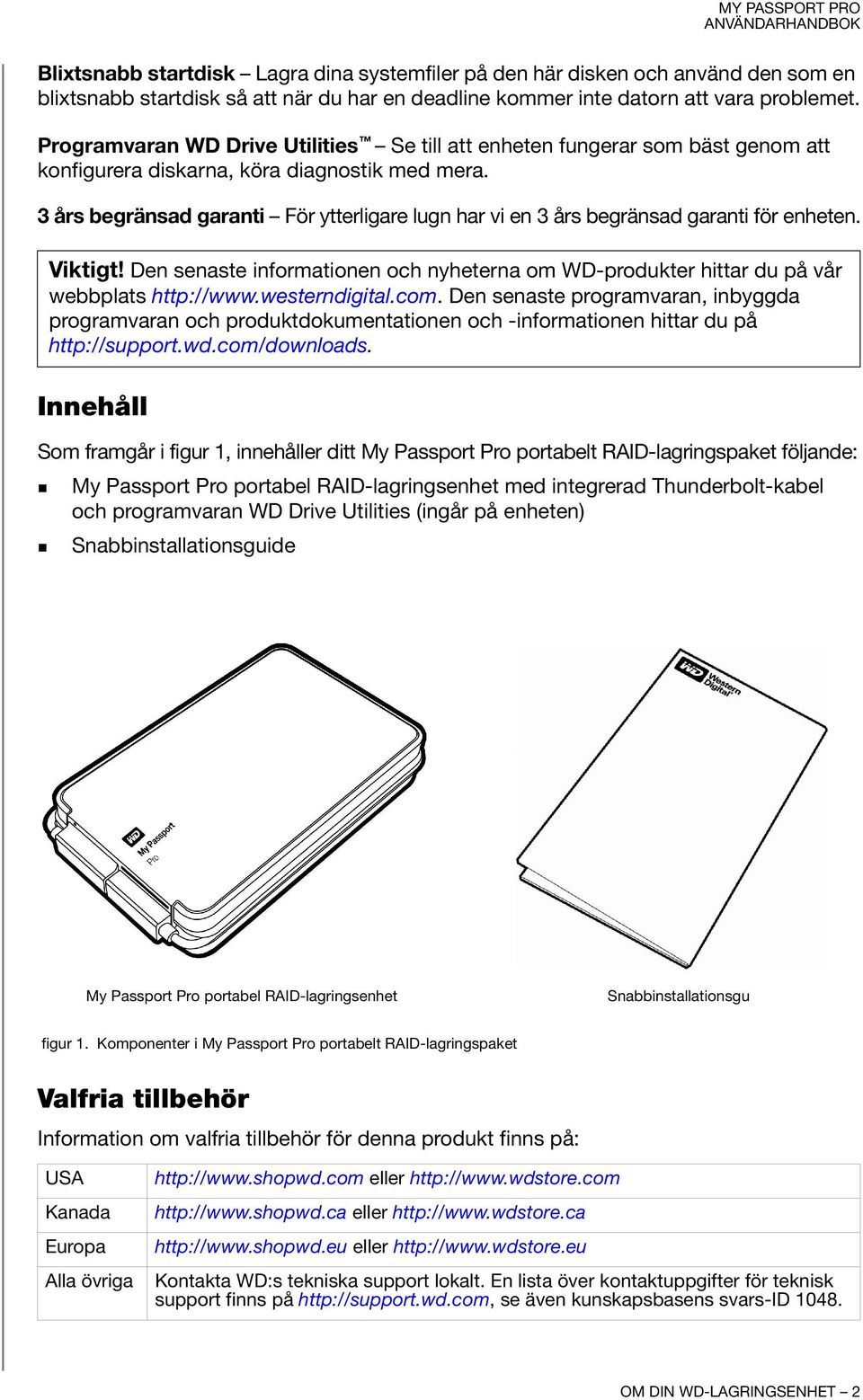

5 Blixtsnabb startdisk Lagra dina systemfiler på den här disken och använd den som en blixtsnabb startdisk så att när du har en deadline kommer inte datorn att vara problemet. Programvaran WD Drive Utilities Se till att enheten fungerar som bäst genom att konfigurera diskarna, köra diagnostik med mera. 3 års begränsad garanti För ytterligare lugn har vi en 3 års begränsad garanti för enheten. Viktigt! Den senaste informationen och nyheterna om WD-produkter hittar du på vår webbplats Den senaste programvaran, inbyggda programvaran och produktdokumentationen och -informationen hittar du på Innehåll Som framgår i figur 1, innehåller ditt My Passport Pro portabelt RAID-lagringspaket följande: My Passport Pro portabel RAID-lagringsenhet med integrerad Thunderbolt-kabel och programvaran WD Drive Utilities (ingår på enheten) Snabbinstallationsguide My Passport Pro portabel RAID-lagringsenhet Snabbinstallationsgu figur 1. Komponenter i My Passport Pro portabelt RAID-lagringspaket Valfria tillbehör Information om valfria tillbehör för denna produkt finns på: USA Kanada Europa Alla övriga eller eller eller Kontakta WD:s tekniska support lokalt. En lista över kontaktuppgifter för teknisk support finns på se även kunskapsbasens svars-id OM DIN WD-LAGRINGSENHET 2

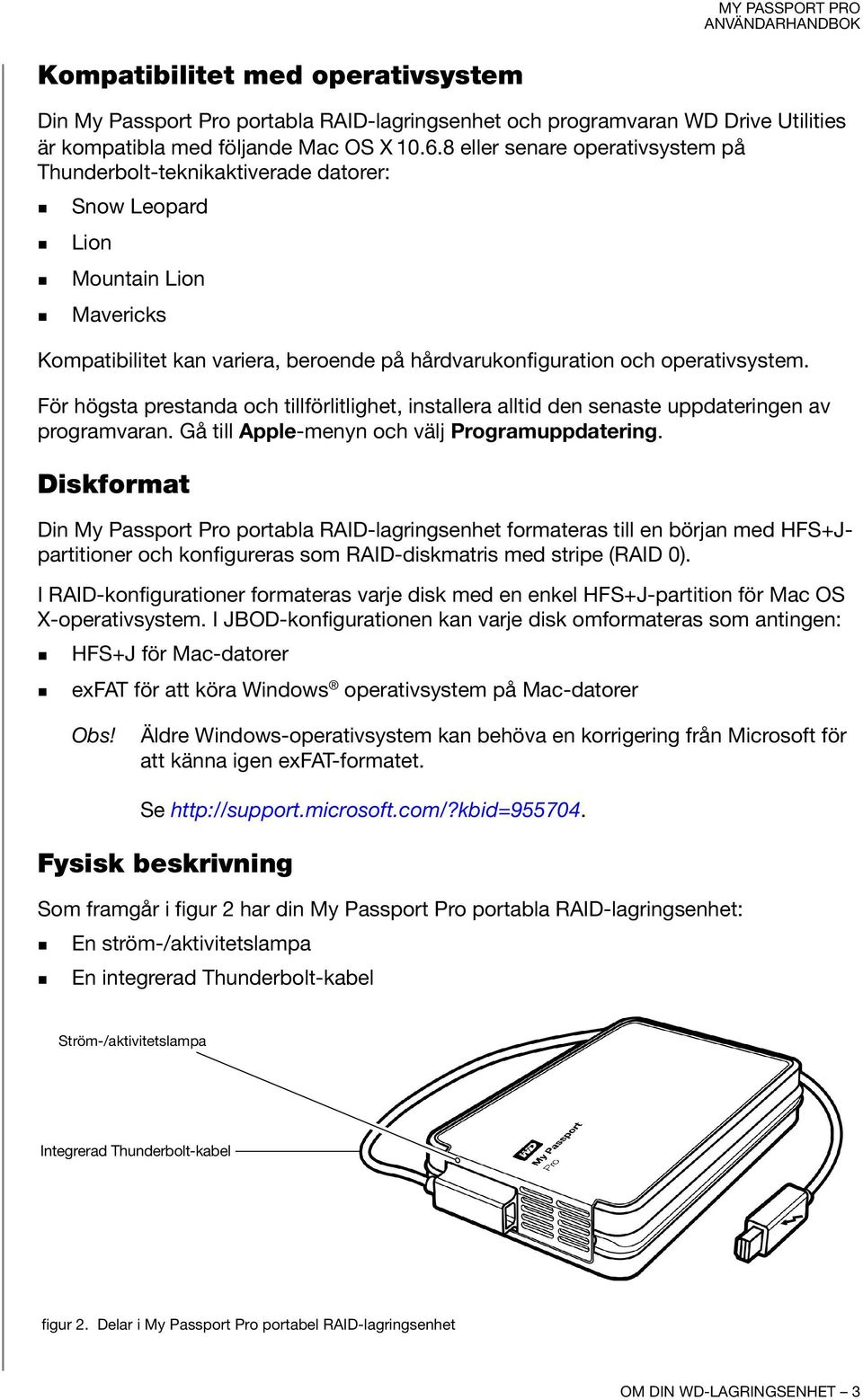

6 Kompatibilitet med operativsystem Din My Passport Pro portabla RAID-lagringsenhet och programvaran WD Drive Utilities är kompatibla med följande Mac OS X eller senare operativsystem på Thunderbolt-teknikaktiverade datorer: Snow Leopard Lion Mountain Lion Mavericks Kompatibilitet kan variera, beroende på hårdvarukonfiguration och operativsystem. För högsta prestanda och tillförlitlighet, installera alltid den senaste uppdateringen av programvaran. Gå till Apple-menyn och välj Programuppdatering. Diskformat Din My Passport Pro portabla RAID-lagringsenhet formateras till en början med HFS+Jpartitioner och konfigureras som RAID-diskmatris med stripe (RAID 0). I RAID-konfigurationer formateras varje disk med en enkel HFS+J-partition för Mac OS X-operativsystem. I JBOD-konfigurationen kan varje disk omformateras som antingen: HFS+J för Mac-datorer exfat för att köra Windows operativsystem på Mac-datorer Obs! Äldre Windows-operativsystem kan behöva en korrigering från Microsoft för att känna igen exfat-formatet. Se Fysisk beskrivning Som framgår i figur 2 har din My Passport Pro portabla RAID-lagringsenhet: En ström-/aktivitetslampa En integrerad Thunderbolt-kabel Ström-/aktivitetslampa Integrerad Thunderbolt-kabel figur 2. Delar i My Passport Pro portabel RAID-lagringsenhet OM DIN WD-LAGRINGSENHET 3

7 Ström-/aktivitetslampa Ström-/aktivitetslampan visar enhetens strömläge enligt följande: Lampan visar Fast sken Snabblinkande, ungefär tre gånger per sekund Blinkar långsamt, ungefär en gång per 2,5 sekunder Integrerad Thunderbolt-kabel Strömläge/aktivitet Ledig Aktivitet Standbyläge Som framgår av figur 2 på sidan 3, har My Passport Pro portabla RAID-lagringsenhet en integrerad enkelkanals Thunderbolt-kabel som tillhandahåller ett snabbt, flexibelt, högpresterande gränssnitt för mycket höga dataöverföringshastigheter. Thunderbolttekniken stöder dataöverföringshastigheter på upp till 10 Gb/s. Obs! Din My Passport Pro portabla RAID-lagringsenhet måste vara ansluten till en Mac-dator som stöder Thunderbolt-teknik. Registrera din enhet Registrera alltid My Passport Pro portabla RAID-lagringsenhet för att få senaste uppdateringar och specialerbjudanden. Det är lätt att registrera enheten via programvaran WD Drive Utilities enligt beskrivningen i Registrera enheten på sidan 18. Det går även att registrera sig online på Försiktighetsåtgärder vid hantering WD-produkter är precisionsinstrument och måste hanteras med försiktighet under uppackning och installation. Ovarsam hantering, stötar eller vibrationer kan skada diskar. Tänk alltid på följande när du packar upp och installerar din externa lagringsprodukt: Tappa inte och skaka inte enheten. Flytta inte enheten när den är aktiv. Ställ inte enheten på en matta. Se till att enheten står på en ren, fast och stabil yta. Sörj för god ventilation genom att se till att inget av luftintagen på höljet täpps till. OM DIN WD-LAGRINGSENHET 4

8 1 2 Ansluta enheten och komma igång Detta kapitel innehåller instruktioner för att: Ansluta enheten Installera programvaran WD Drive Utilities Ansluta enheten 1. Slå på datorn. 2. Anslut My Passport Pro portabel RAID-lagringsenhet till datorn enligt figur 3. figur 3. Ansluta My Passport Pro-enheten 3. Enhetens ström slås på automatiskt och monteras på din dator. 4. Verifiera att My Passport Pro visas under ENHETER i sidofältet i ditt Finder-fönster: ANSLUTA ENHETEN OCH KOMMA IGÅNG 5

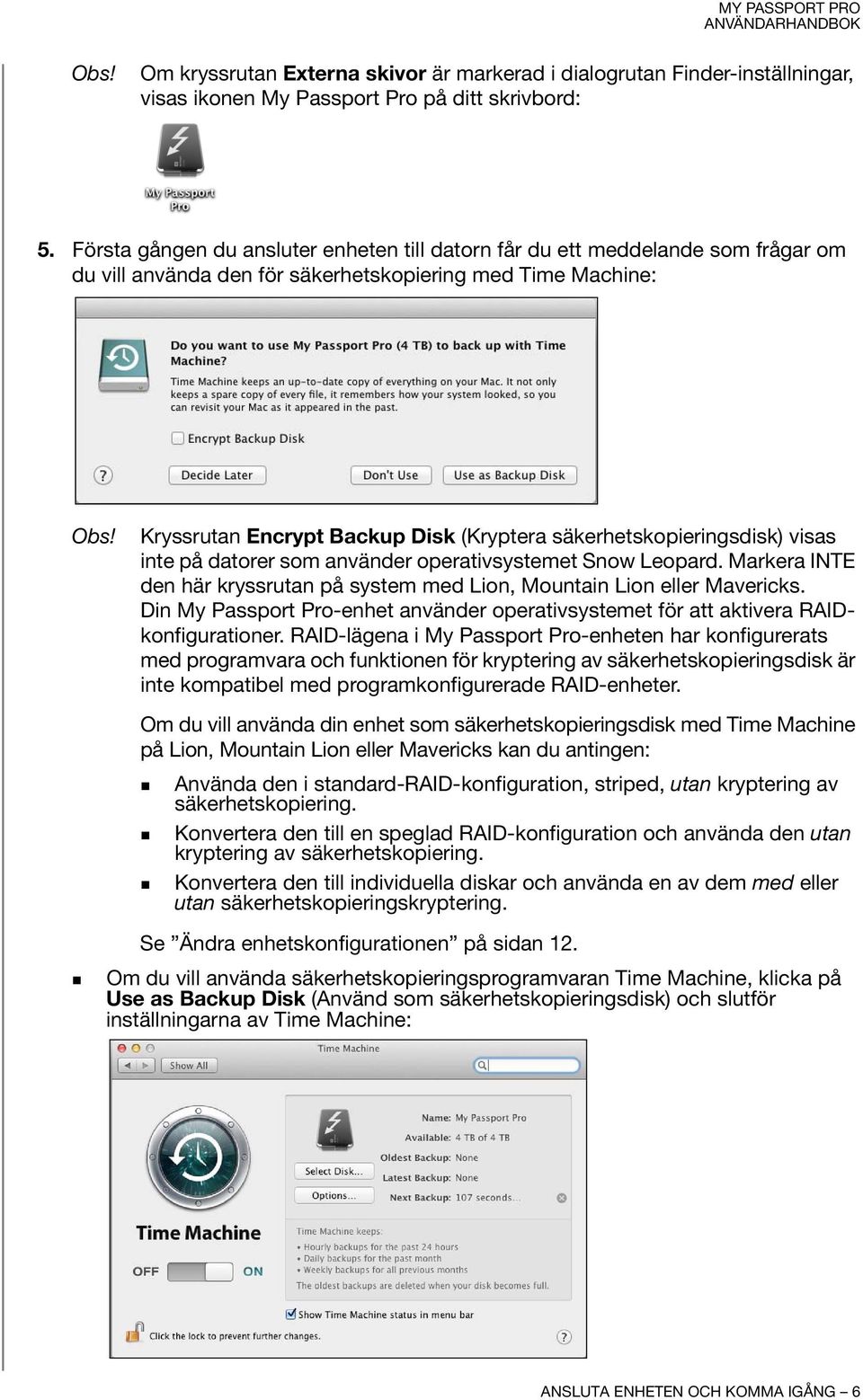

9 Obs! Om kryssrutan Externa skivor är markerad i dialogrutan Finder-inställningar, visas ikonen My Passport Pro på ditt skrivbord: 5. Första gången du ansluter enheten till datorn får du ett meddelande som frågar om du vill använda den för säkerhetskopiering med Time Machine: Obs! Kryssrutan Encrypt Backup Disk (Kryptera säkerhetskopieringsdisk) visas inte på datorer som använder operativsystemet Snow Leopard. Markera INTE den här kryssrutan på system med Lion, Mountain Lion eller Mavericks. Din My Passport Pro-enhet använder operativsystemet för att aktivera RAIDkonfigurationer. RAID-lägena i My Passport Pro-enheten har konfigurerats med programvara och funktionen för kryptering av säkerhetskopieringsdisk är inte kompatibel med programkonfigurerade RAID-enheter. Om du vill använda din enhet som säkerhetskopieringsdisk med Time Machine på Lion, Mountain Lion eller Mavericks kan du antingen: Använda den i standard-raid-konfiguration, striped, utan kryptering av säkerhetskopiering. Konvertera den till en speglad RAID-konfiguration och använda den utan kryptering av säkerhetskopiering. Konvertera den till individuella diskar och använda en av dem med eller utan säkerhetskopieringskryptering. Se Ändra enhetskonfigurationen på sidan 12. Om du vill använda säkerhetskopieringsprogramvaran Time Machine, klicka på Use as Backup Disk (Använd som säkerhetskopieringsdisk) och slutför inställningarna av Time Machine: ANSLUTA ENHETEN OCH KOMMA IGÅNG 6

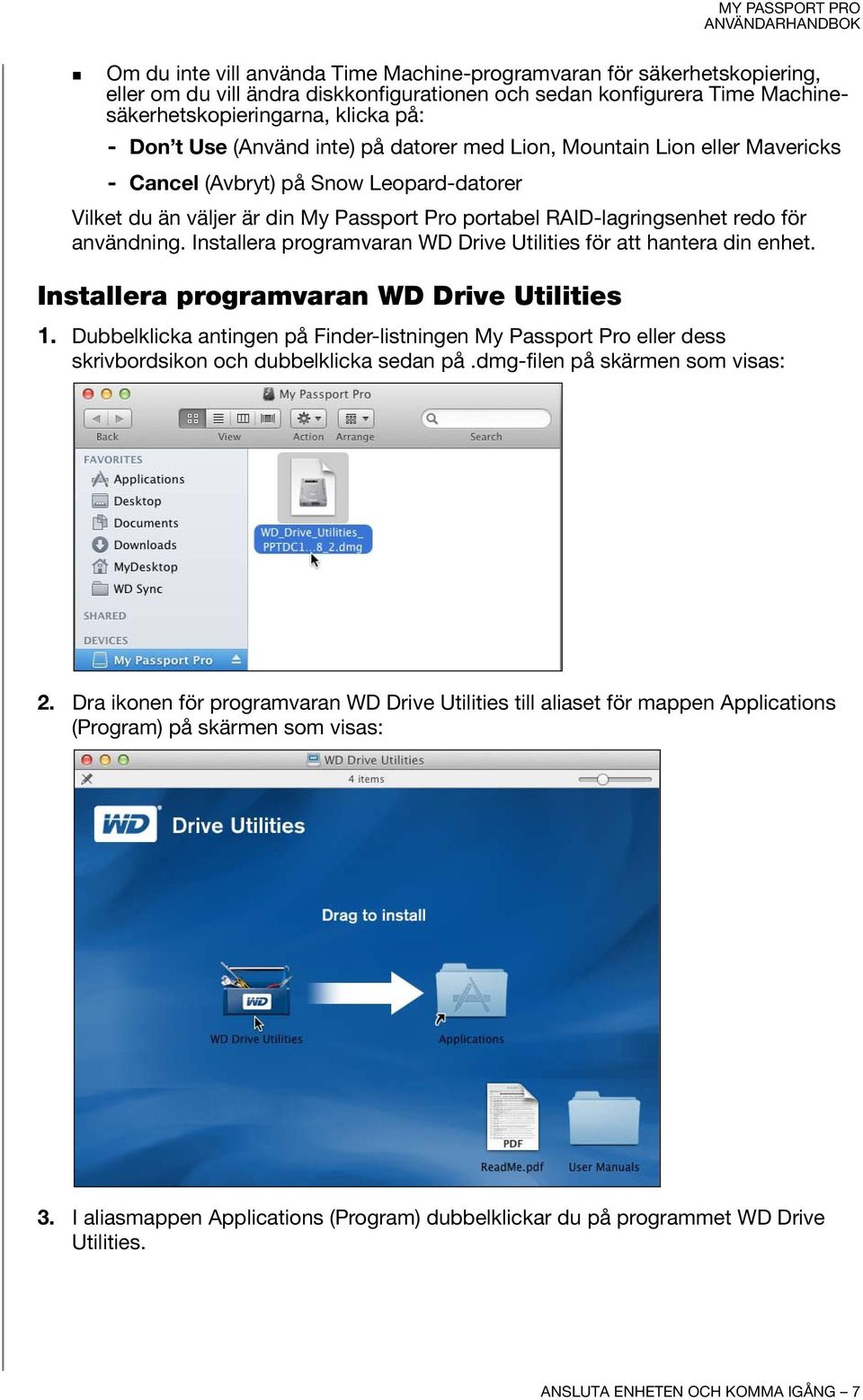

10 Om du inte vill använda Time Machine-programvaran för säkerhetskopiering, eller om du vill ändra diskkonfigurationen och sedan konfigurera Time Machinesäkerhetskopieringarna, klicka på: - Don t Use (Använd inte) på datorer med Lion, Mountain Lion eller Mavericks - Cancel (Avbryt) på Snow Leopard-datorer Vilket du än väljer är din My Passport Pro portabel RAID-lagringsenhet redo för användning. Installera programvaran WD Drive Utilities för att hantera din enhet. Installera programvaran WD Drive Utilities 1. Dubbelklicka antingen på Finder-listningen My Passport Pro eller dess skrivbordsikon och dubbelklicka sedan på.dmg-filen på skärmen som visas: 2. Dra ikonen för programvaran WD Drive Utilities till aliaset för mappen Applications (Program) på skärmen som visas: 3. I aliasmappen Applications (Program) dubbelklickar du på programmet WD Drive Utilities. ANSLUTA ENHETEN OCH KOMMA IGÅNG 7

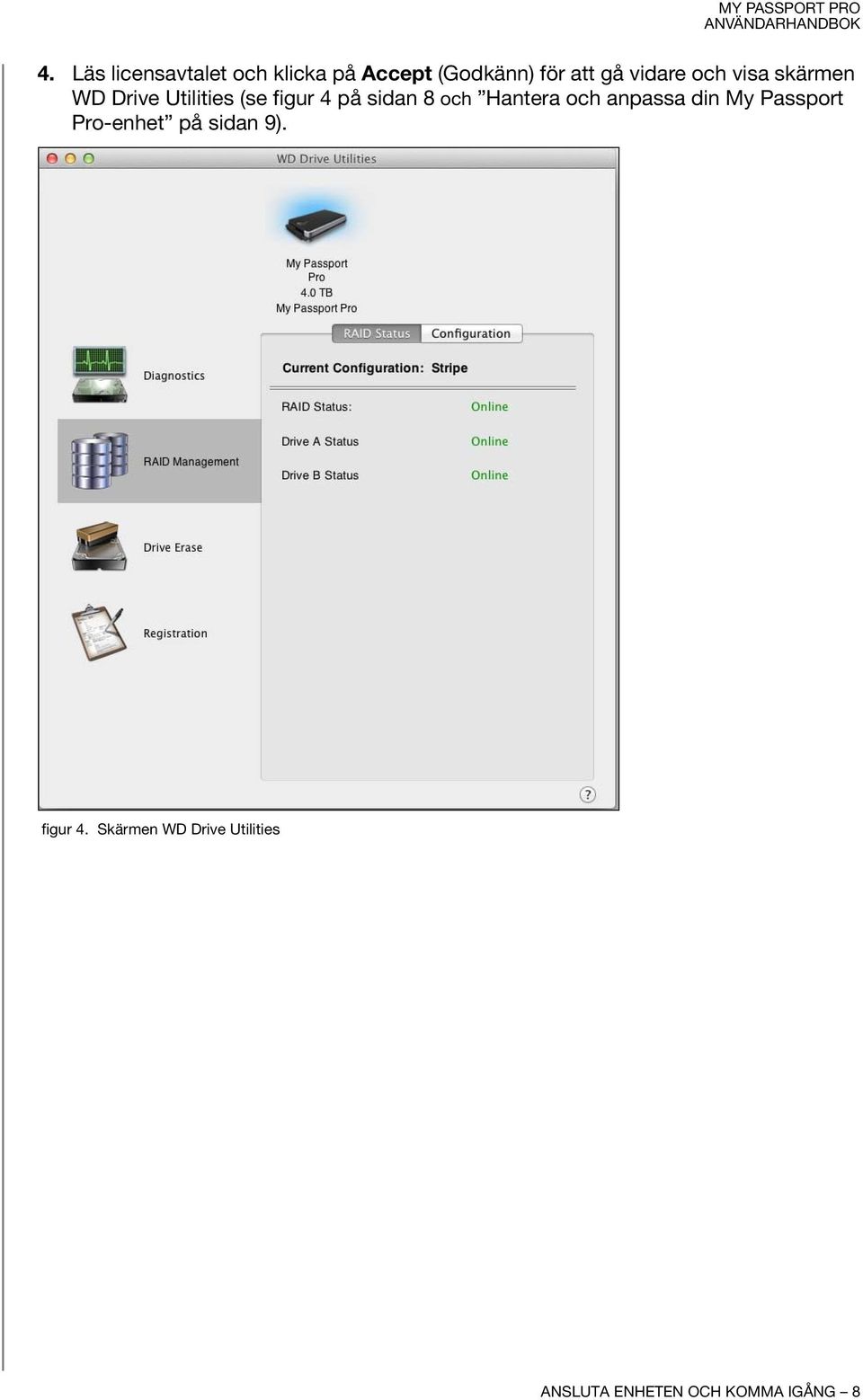

11 4. Läs licensavtalet och klicka på Accept (Godkänn) för att gå vidare och visa skärmen WD Drive Utilities (se figur 4 på sidan 8 och Hantera och anpassa din My Passport Pro-enhet på sidan 9). figur 4. Skärmen WD Drive Utilities ANSLUTA ENHETEN OCH KOMMA IGÅNG 8

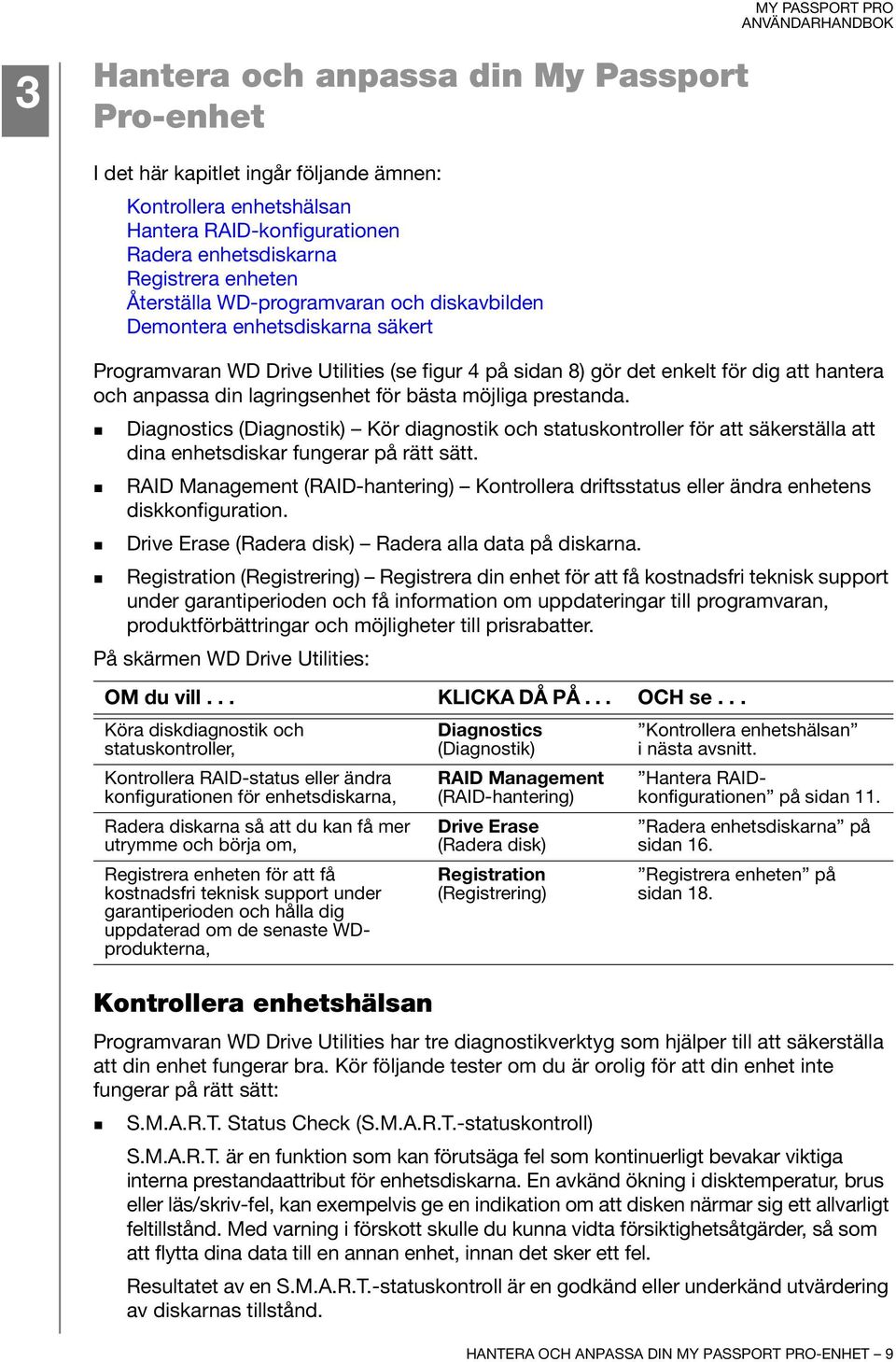

12 1 3 Hantera och anpassa din My Passport Pro-enhet I det här kapitlet ingår följande ämnen: Kontrollera enhetshälsan Hantera RAID-konfigurationen Radera enhetsdiskarna Registrera enheten Återställa WD-programvaran och diskavbilden Demontera enhetsdiskarna säkert Programvaran WD Drive Utilities (se figur 4 på sidan 8) gör det enkelt för dig att hantera och anpassa din lagringsenhet för bästa möjliga prestanda. Diagnostics (Diagnostik) Kör diagnostik och statuskontroller för att säkerställa att dina enhetsdiskar fungerar på rätt sätt. RAID Management (RAID-hantering) Kontrollera driftsstatus eller ändra enhetens diskkonfiguration. Drive Erase (Radera disk) Radera alla data på diskarna. Registration (Registrering) Registrera din enhet för att få kostnadsfri teknisk support under garantiperioden och få information om uppdateringar till programvaran, produktförbättringar och möjligheter till prisrabatter. På skärmen WD Drive Utilities: OM du vill... KLICKA DÅ PÅ... OCH se... Köra diskdiagnostik och statuskontroller, Kontrollera RAID-status eller ändra konfigurationen för enhetsdiskarna, Radera diskarna så att du kan få mer utrymme och börja om, Registrera enheten för att få kostnadsfri teknisk support under garantiperioden och hålla dig uppdaterad om de senaste WDprodukterna, Kontrollera enhetshälsan Diagnostics (Diagnostik) RAID Management (RAID-hantering) Drive Erase (Radera disk) Registration (Registrering) Kontrollera enhetshälsan i nästa avsnitt. Hantera RAIDkonfigurationen på sidan 11. Radera enhetsdiskarna på sidan 16. Registrera enheten på sidan 18. Programvaran WD Drive Utilities har tre diagnostikverktyg som hjälper till att säkerställa att din enhet fungerar bra. Kör följande tester om du är orolig för att din enhet inte fungerar på rätt sätt: S.M.A.R.T. Status Check (S.M.A.R.T.-statuskontroll) S.M.A.R.T. är en funktion som kan förutsäga fel som kontinuerligt bevakar viktiga interna prestandaattribut för enhetsdiskarna. En avkänd ökning i disktemperatur, brus eller läs/skriv-fel, kan exempelvis ge en indikation om att disken närmar sig ett allvarligt feltillstånd. Med varning i förskott skulle du kunna vidta försiktighetsåtgärder, så som att flytta dina data till en annan enhet, innan det sker ett fel. Resultatet av en S.M.A.R.T.-statuskontroll är en godkänd eller underkänd utvärdering av diskarnas tillstånd. HANTERA OCH ANPASSA DIN MY PASSPORT PRO-ENHET 9

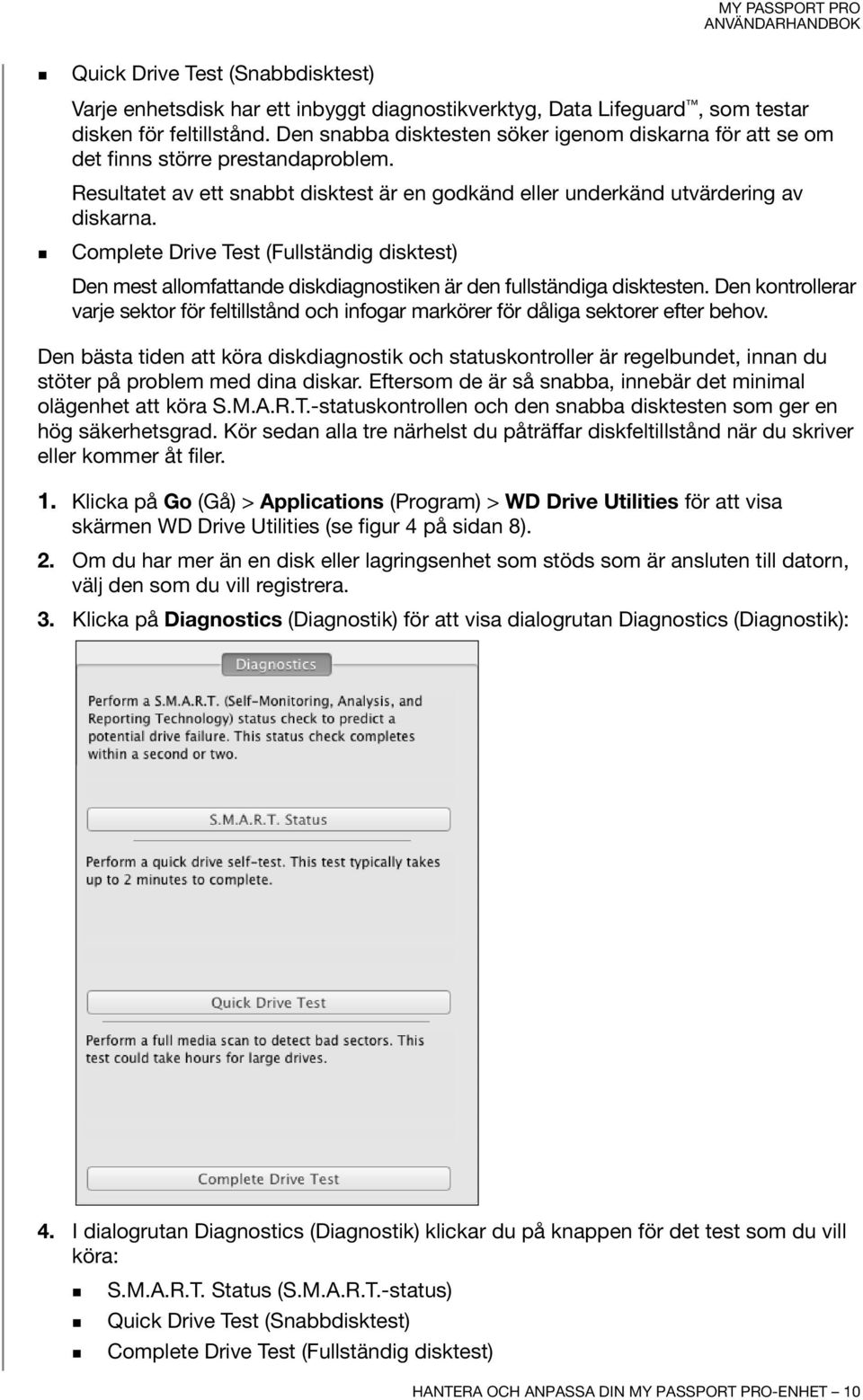

13 Quick Drive Test (Snabbdisktest) Varje enhetsdisk har ett inbyggt diagnostikverktyg, Data Lifeguard, som testar disken för feltillstånd. Den snabba disktesten söker igenom diskarna för att se om det finns större prestandaproblem. Resultatet av ett snabbt disktest är en godkänd eller underkänd utvärdering av diskarna. Complete Drive Test (Fullständig disktest) Den mest allomfattande diskdiagnostiken är den fullständiga disktesten. Den kontrollerar varje sektor för feltillstånd och infogar markörer för dåliga sektorer efter behov. Den bästa tiden att köra diskdiagnostik och statuskontroller är regelbundet, innan du stöter på problem med dina diskar. Eftersom de är så snabba, innebär det minimal olägenhet att köra S.M.A.R.T.-statuskontrollen och den snabba disktesten som ger en hög säkerhetsgrad. Kör sedan alla tre närhelst du påträffar diskfeltillstånd när du skriver eller kommer åt filer. 1. Klicka på Go (Gå) > Applications (Program) > WD Drive Utilities för att visa skärmen WD Drive Utilities (se figur 4 på sidan 8). 2. Om du har mer än en disk eller lagringsenhet som stöds som är ansluten till datorn, välj den som du vill registrera. 3. Klicka på Diagnostics (Diagnostik) för att visa dialogrutan Diagnostics (Diagnostik): 4. I dialogrutan Diagnostics (Diagnostik) klickar du på knappen för det test som du vill köra: S.M.A.R.T. Status (S.M.A.R.T.-status) Quick Drive Test (Snabbdisktest) Complete Drive Test (Fullständig disktest) HANTERA OCH ANPASSA DIN MY PASSPORT PRO-ENHET 10

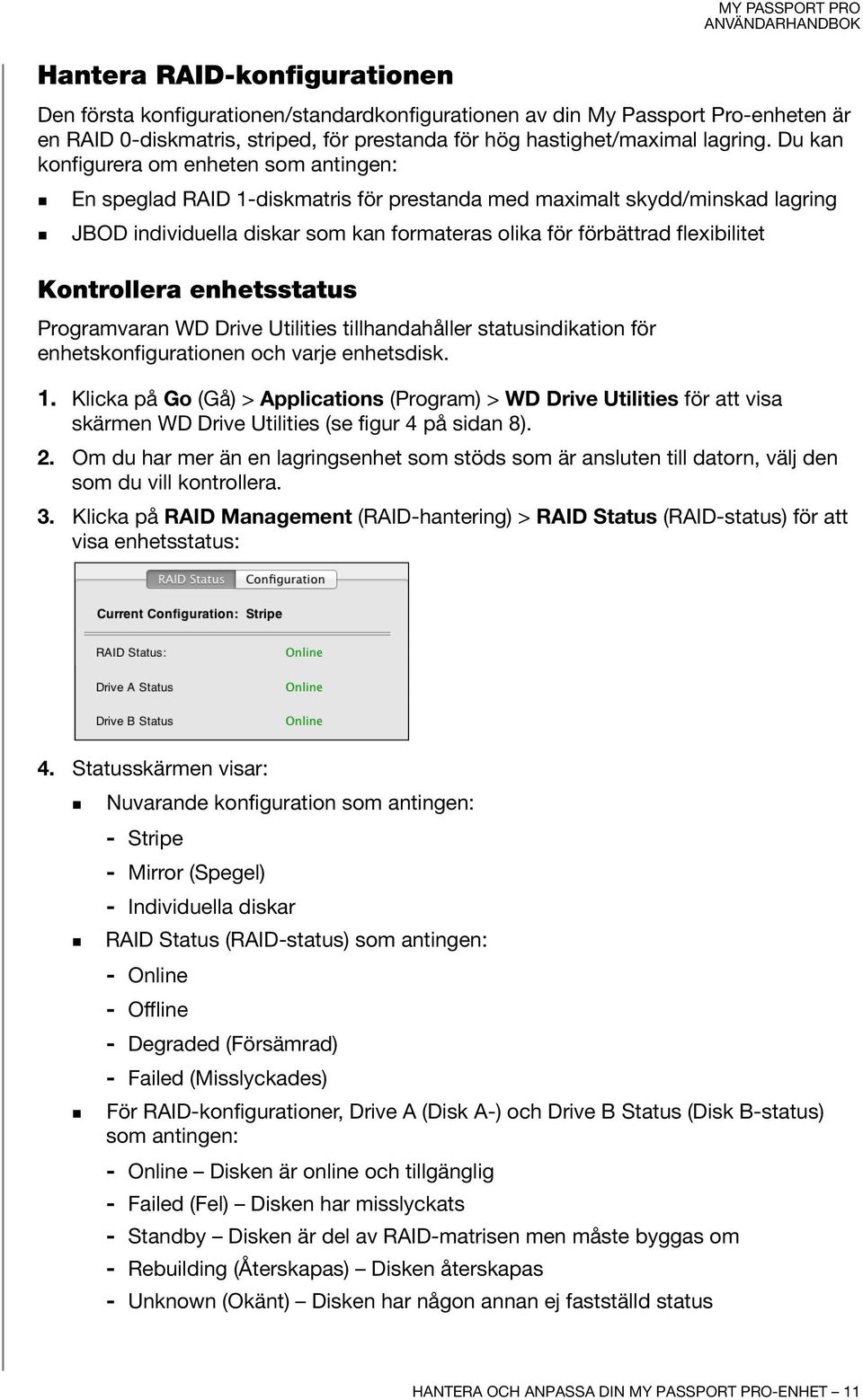

14 Hantera RAID-konfigurationen Den första konfigurationen/standardkonfigurationen av din My Passport Pro-enheten är en RAID 0-diskmatris, striped, för prestanda för hög hastighet/maximal lagring. Du kan konfigurera om enheten som antingen: En speglad RAID 1-diskmatris för prestanda med maximalt skydd/minskad lagring JBOD individuella diskar som kan formateras olika för förbättrad flexibilitet Kontrollera enhetsstatus Programvaran WD Drive Utilities tillhandahåller statusindikation för enhetskonfigurationen och varje enhetsdisk. 1. Klicka på Go (Gå) > Applications (Program) > WD Drive Utilities för att visa skärmen WD Drive Utilities (se figur 4 på sidan 8). 2. Om du har mer än en lagringsenhet som stöds som är ansluten till datorn, välj den som du vill kontrollera. 3. Klicka på RAID Management (RAID-hantering) > RAID Status (RAID-status) för att visa enhetsstatus: 4. Statusskärmen visar: Nuvarande konfiguration som antingen: - Stripe - Mirror (Spegel) - Individuella diskar RAID Status (RAID-status) som antingen: - Online - Offline - Degraded (Försämrad) - Failed (Misslyckades) För RAID-konfigurationer, Drive A (Disk A-) och Drive B Status (Disk B-status) som antingen: - Online Disken är online och tillgänglig - Failed (Fel) Disken har misslyckats - Standby Disken är del av RAID-matrisen men måste byggas om - Rebuilding (Återskapas) Disken återskapas - Unknown (Okänt) Disken har någon annan ej fastställd status HANTERA OCH ANPASSA DIN MY PASSPORT PRO-ENHET 11

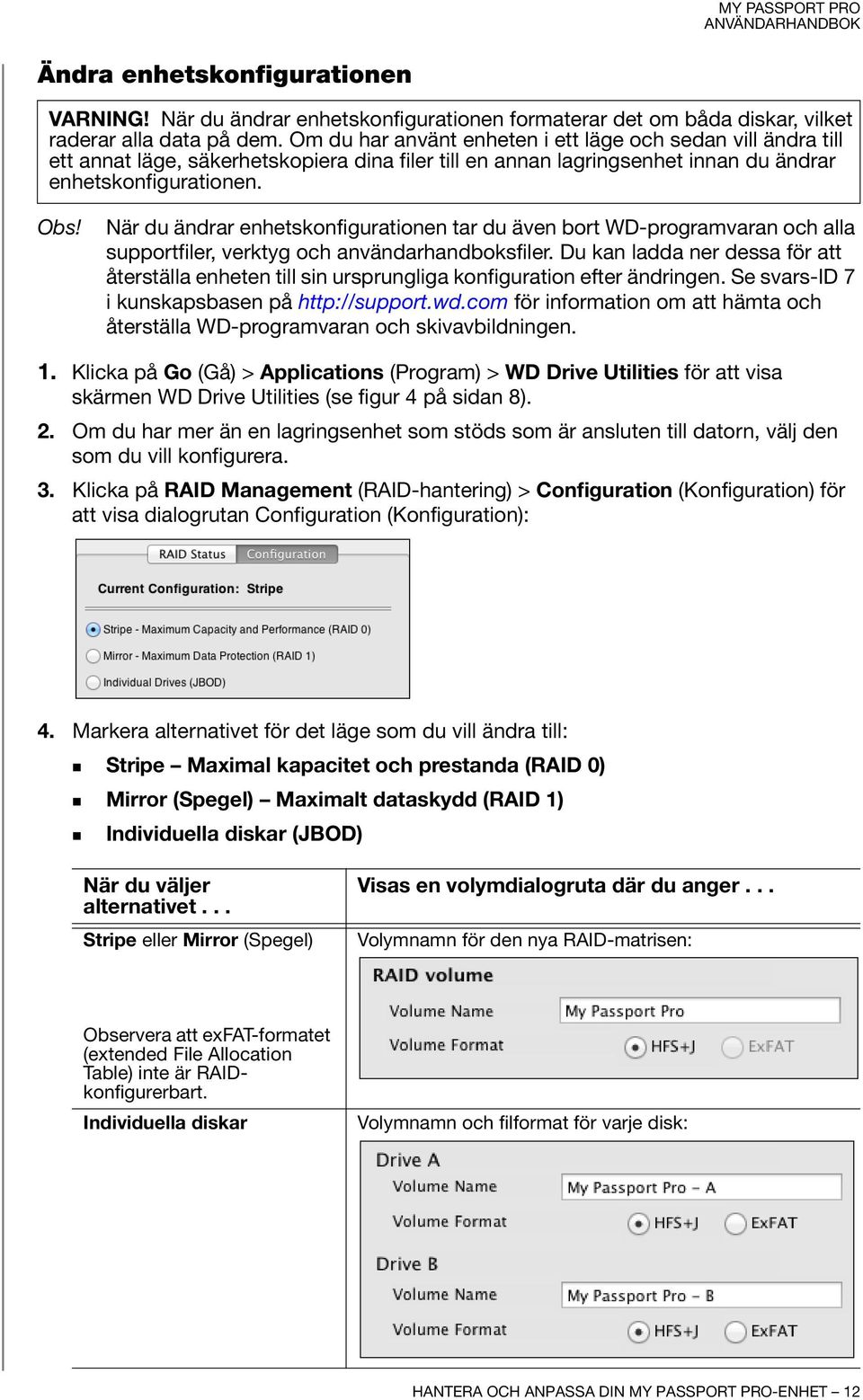

15 Ändra enhetskonfigurationen VARNING! När du ändrar enhetskonfigurationen formaterar det om båda diskar, vilket raderar alla data på dem. Om du har använt enheten i ett läge och sedan vill ändra till ett annat läge, säkerhetskopiera dina filer till en annan lagringsenhet innan du ändrar enhetskonfigurationen. Obs! När du ändrar enhetskonfigurationen tar du även bort WD-programvaran och alla supportfiler, verktyg och användarhandboksfiler. Du kan ladda ner dessa för att återställa enheten till sin ursprungliga konfiguration efter ändringen. Se svars-id 7 i kunskapsbasen på för information om att hämta och återställa WD-programvaran och skivavbildningen. 1. Klicka på Go (Gå) > Applications (Program) > WD Drive Utilities för att visa skärmen WD Drive Utilities (se figur 4 på sidan 8). 2. Om du har mer än en lagringsenhet som stöds som är ansluten till datorn, välj den som du vill konfigurera. 3. Klicka på RAID Management (RAID-hantering) > Configuration (Konfiguration) för att visa dialogrutan Configuration (Konfiguration): 4. Markera alternativet för det läge som du vill ändra till: Stripe Maximal kapacitet och prestanda (RAID 0) Mirror (Spegel) Maximalt dataskydd (RAID 1) Individuella diskar (JBOD) När du väljer alternativet... Stripe eller Mirror (Spegel) Visas en volymdialogruta där du anger... Volymnamn för den nya RAID-matrisen: Observera att exfat-formatet (extended File Allocation Table) inte är RAIDkonfigurerbart. Individuella diskar Volymnamn och filformat för varje disk: HANTERA OCH ANPASSA DIN MY PASSPORT PRO-ENHET 12

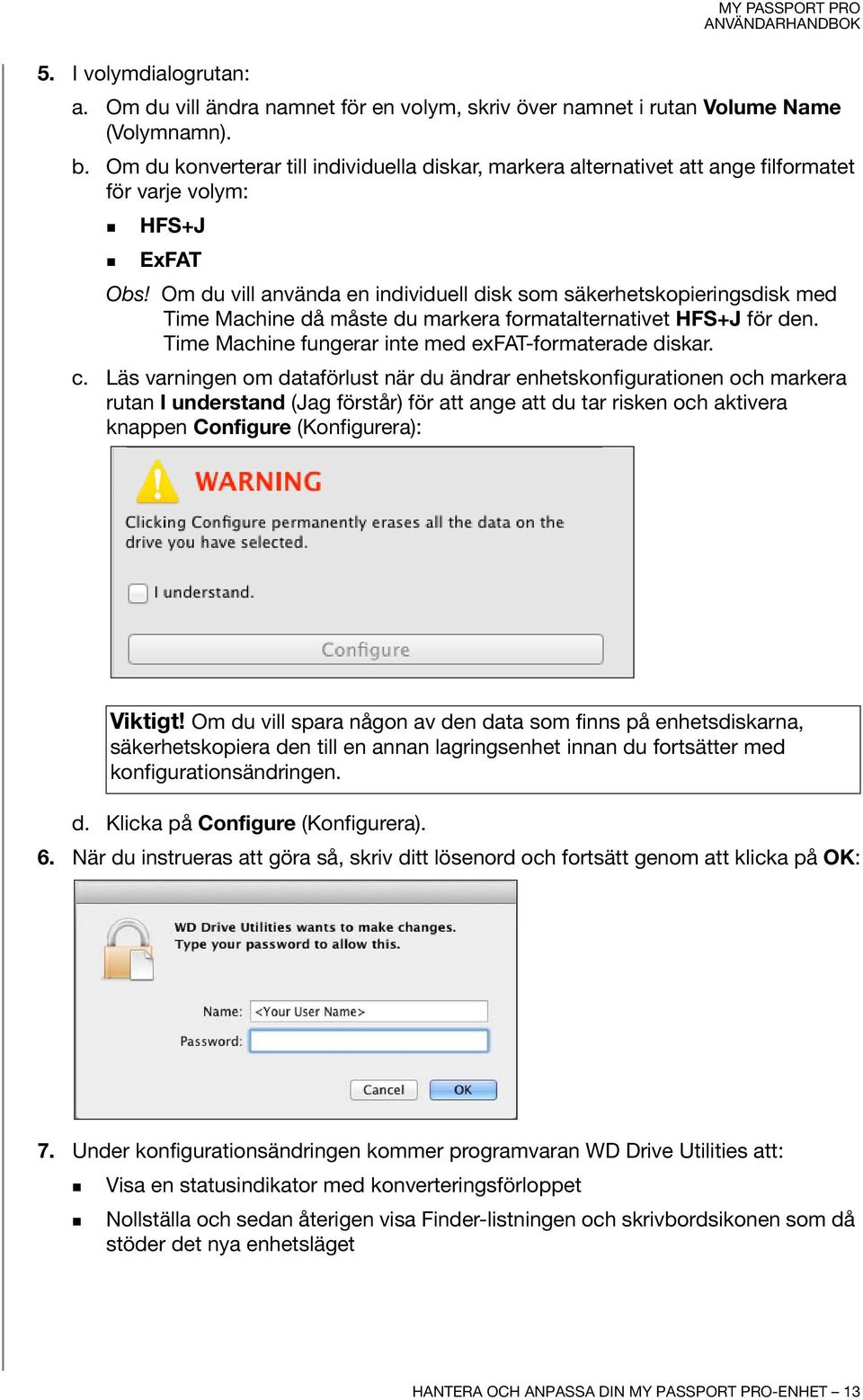

16 5. I volymdialogrutan: a. Om du vill ändra namnet för en volym, skriv över namnet i rutan Volume Name (Volymnamn). b. Om du konverterar till individuella diskar, markera alternativet att ange filformatet för varje volym: HFS+J ExFAT Obs! Om du vill använda en individuell disk som säkerhetskopieringsdisk med Time Machine då måste du markera formatalternativet HFS+J för den. Time Machine fungerar inte med exfat-formaterade diskar. c. Läs varningen om dataförlust när du ändrar enhetskonfigurationen och markera rutan I understand (Jag förstår) för att ange att du tar risken och aktivera knappen Configure (Konfigurera): Viktigt! Om du vill spara någon av den data som finns på enhetsdiskarna, säkerhetskopiera den till en annan lagringsenhet innan du fortsätter med konfigurationsändringen. d. Klicka på Configure (Konfigurera). 6. När du instrueras att göra så, skriv ditt lösenord och fortsätt genom att klicka på OK: 7. Under konfigurationsändringen kommer programvaran WD Drive Utilities att: Visa en statusindikator med konverteringsförloppet Nollställa och sedan återigen visa Finder-listningen och skrivbordsikonen som då stöder det nya enhetsläget HANTERA OCH ANPASSA DIN MY PASSPORT PRO-ENHET 13

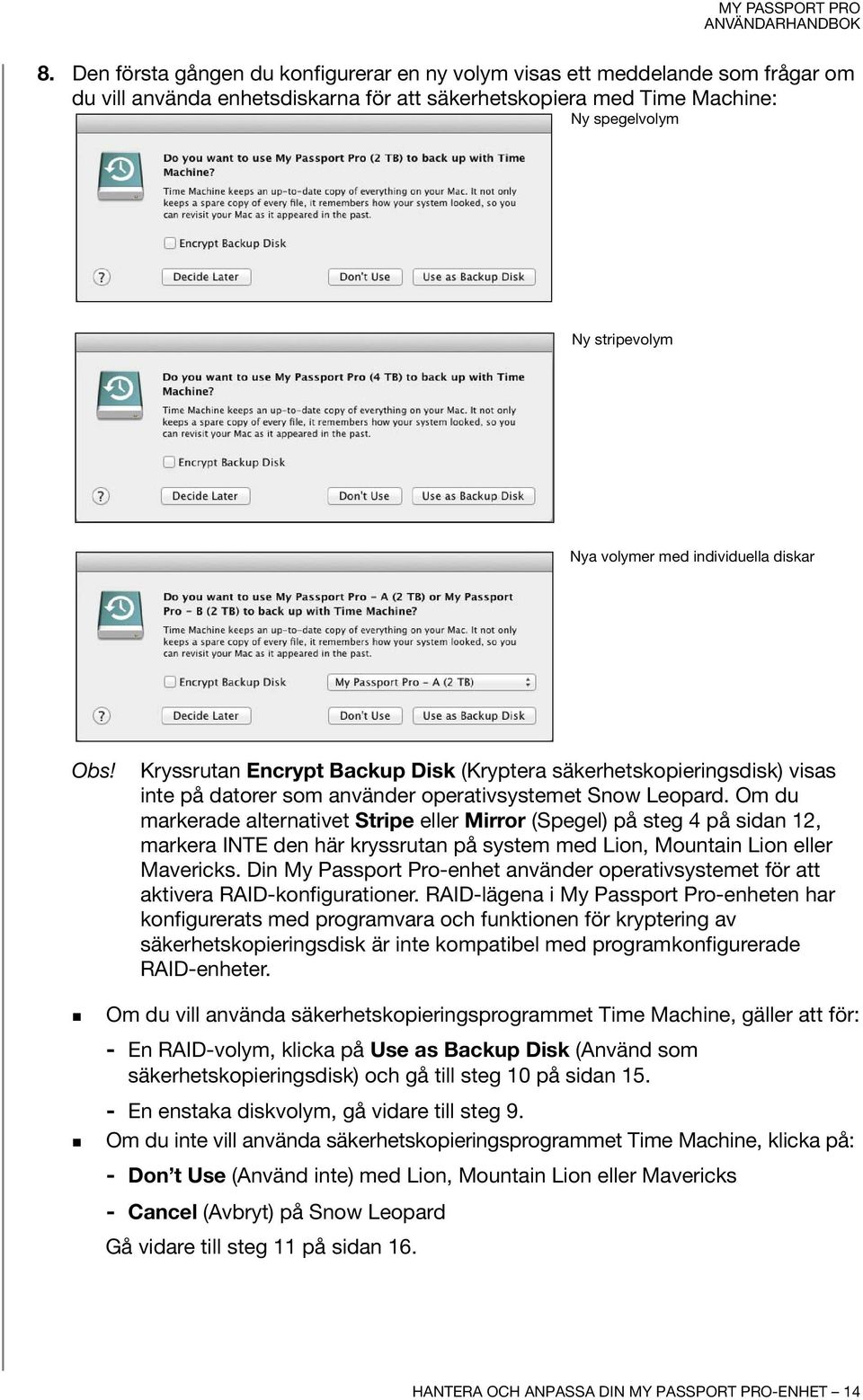

17 8. Den första gången du konfigurerar en ny volym visas ett meddelande som frågar om du vill använda enhetsdiskarna för att säkerhetskopiera med Time Machine: Ny spegelvolym Ny stripevolym Nya volymer med individuella diskar Obs! Kryssrutan Encrypt Backup Disk (Kryptera säkerhetskopieringsdisk) visas inte på datorer som använder operativsystemet Snow Leopard. Om du markerade alternativet Stripe eller Mirror (Spegel) på steg 4 på sidan 12, markera INTE den här kryssrutan på system med Lion, Mountain Lion eller Mavericks. Din My Passport Pro-enhet använder operativsystemet för att aktivera RAID-konfigurationer. RAID-lägena i My Passport Pro-enheten har konfigurerats med programvara och funktionen för kryptering av säkerhetskopieringsdisk är inte kompatibel med programkonfigurerade RAID-enheter. Om du vill använda säkerhetskopieringsprogrammet Time Machine, gäller att för: - En RAID-volym, klicka på Use as Backup Disk (Använd som säkerhetskopieringsdisk) och gå till steg 10 på sidan En enstaka diskvolym, gå vidare till steg 9. Om du inte vill använda säkerhetskopieringsprogrammet Time Machine, klicka på: - Don t Use (Använd inte) med Lion, Mountain Lion eller Mavericks - Cancel (Avbryt) på Snow Leopard Gå vidare till steg 11 på sidan 16. HANTERA OCH ANPASSA DIN MY PASSPORT PRO-ENHET 14

18 9. Använda en enstaka disk som säkerhetskopieringsdisk med Time Machine (endast i HFS+J): a. Markera den volym som du vill använda: My Passport Pro - A My Passport Pro - B b. Beroende på datorns operativsystem: Med Snow Leopard, klicka på Use as Backup Disk (Använd som säkerhetskopieringsdisk) och gå till steg 10. Använda Lion, Mountain Lion eller Mavericks: - Om du vill skapa ett lösenord för att säkra dina säkerhetskopierade filer, markera kryssrutan Encrypt Backup Disk (Kryptera säkerhetskopieringsdisk) och gå vidare till steg c. - Om du inte vill skapa ett lösenord för att kryptera dina säkerhetskopieringsfiler, klicka på Use as Backup Disk (Använd som säkerhetskopieringsdisk) och gå till steg 10. c. Klicka på Use as Backup Disk (Använd som säkerhetskopieringsdisk) och fyll i dialogrutan för lösenord för säkerhetskopieringen som visas: d. Klicka på Encrypt Disk (Kryptera disk) och gå vidare till steg Slutför inställningarna i Time Machine: HANTERA OCH ANPASSA DIN MY PASSPORT PRO-ENHET 15

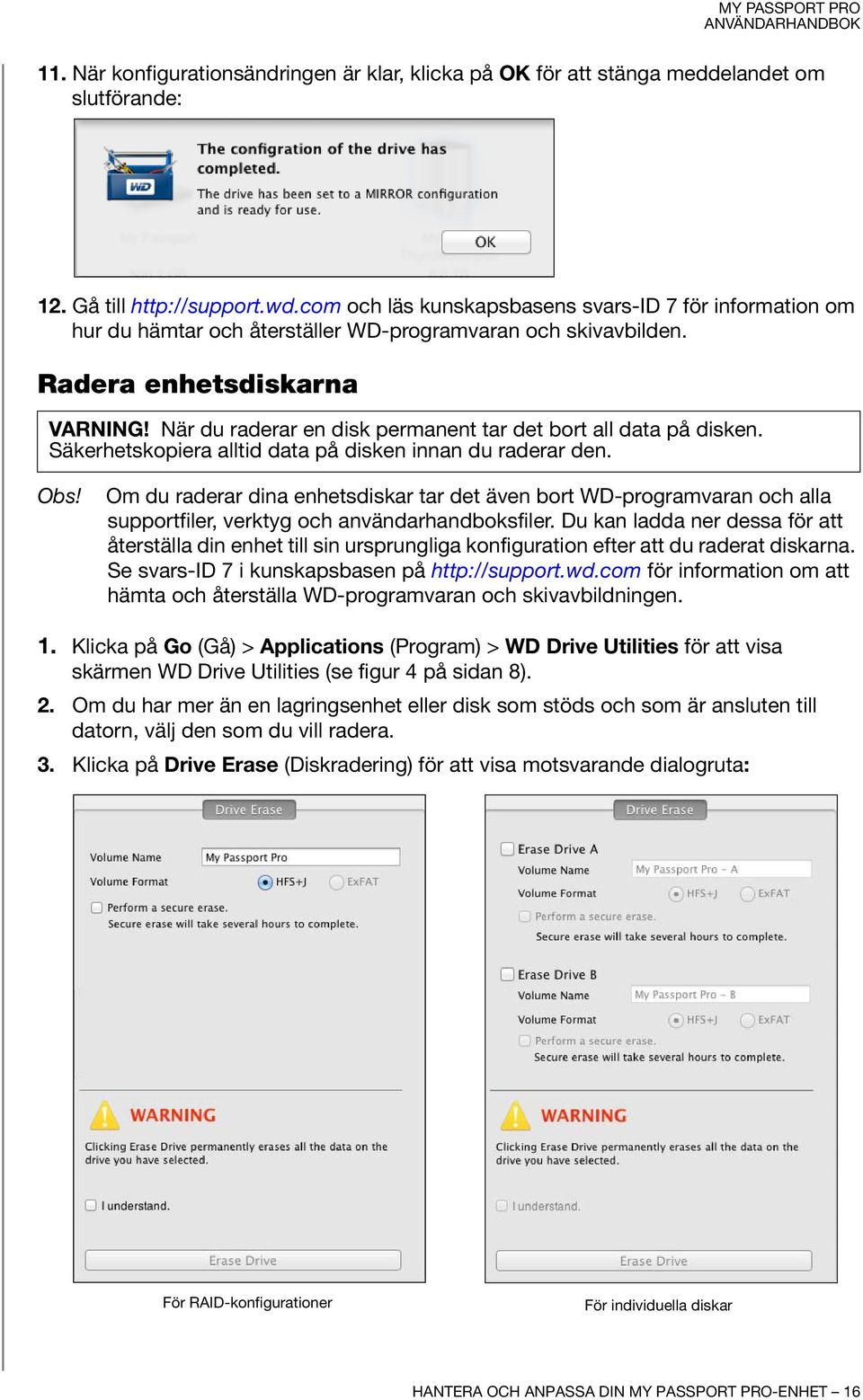

19 11. När konfigurationsändringen är klar, klicka på OK för att stänga meddelandet om slutförande: 12. Gå till och läs kunskapsbasens svars-id 7 för information om hur du hämtar och återställer WD-programvaran och skivavbilden. Radera enhetsdiskarna VARNING! När du raderar en disk permanent tar det bort all data på disken. Säkerhetskopiera alltid data på disken innan du raderar den. Obs! Om du raderar dina enhetsdiskar tar det även bort WD-programvaran och alla supportfiler, verktyg och användarhandboksfiler. Du kan ladda ner dessa för att återställa din enhet till sin ursprungliga konfiguration efter att du raderat diskarna. Se svars-id 7 i kunskapsbasen på för information om att hämta och återställa WD-programvaran och skivavbildningen. 1. Klicka på Go (Gå) > Applications (Program) > WD Drive Utilities för att visa skärmen WD Drive Utilities (se figur 4 på sidan 8). 2. Om du har mer än en lagringsenhet eller disk som stöds och som är ansluten till datorn, välj den som du vill radera. 3. Klicka på Drive Erase (Diskradering) för att visa motsvarande dialogruta: För RAID-konfigurationer För individuella diskar HANTERA OCH ANPASSA DIN MY PASSPORT PRO-ENHET 16

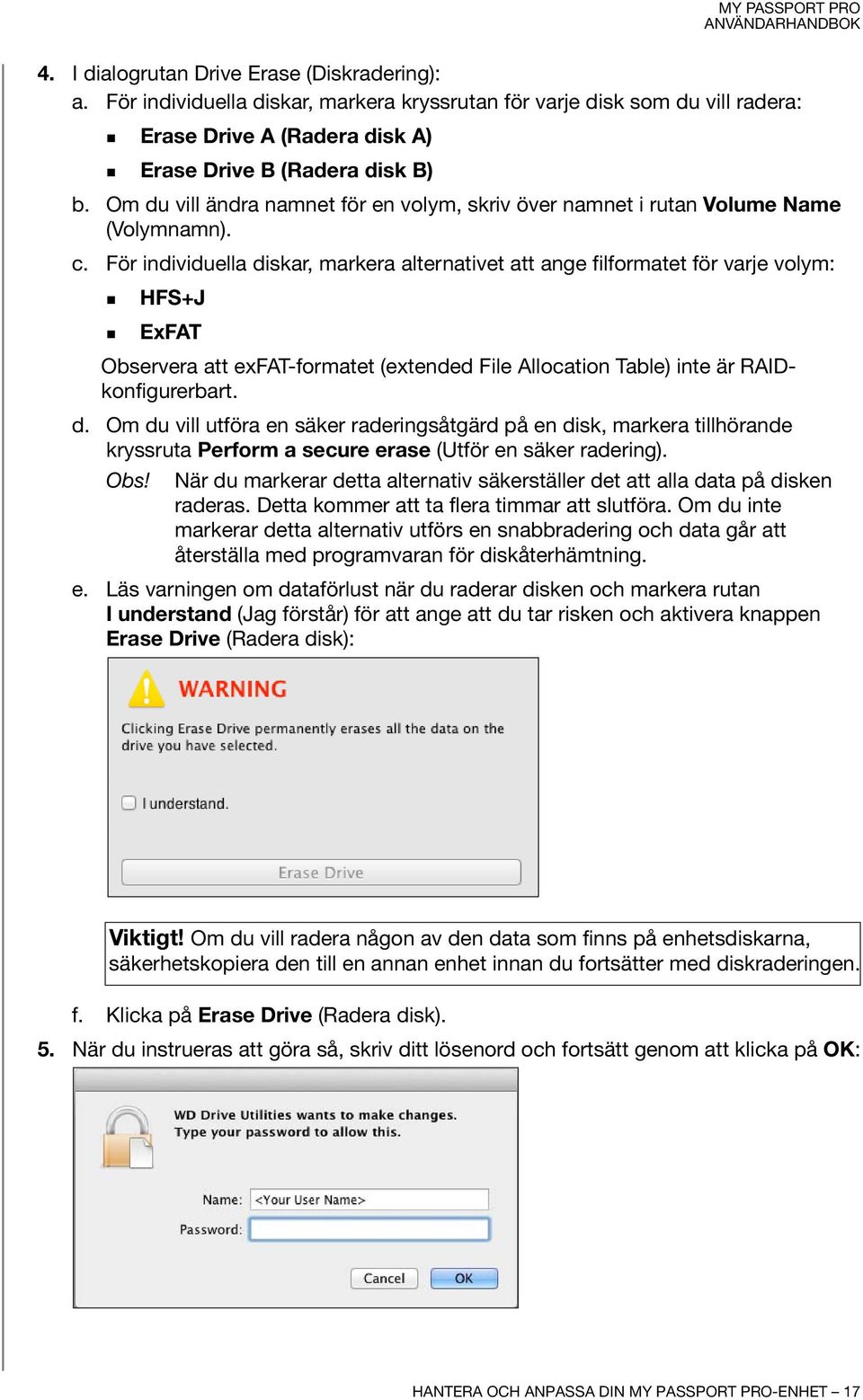

20 4. I dialogrutan Drive Erase (Diskradering): a. För individuella diskar, markera kryssrutan för varje disk som du vill radera: Erase Drive A (Radera disk A) Erase Drive B (Radera disk B) b. Om du vill ändra namnet för en volym, skriv över namnet i rutan Volume Name (Volymnamn). c. För individuella diskar, markera alternativet att ange filformatet för varje volym: HFS+J ExFAT Observera att exfat-formatet (extended File Allocation Table) inte är RAIDkonfigurerbart. d. Om du vill utföra en säker raderingsåtgärd på en disk, markera tillhörande kryssruta Perform a secure erase (Utför en säker radering). Obs! När du markerar detta alternativ säkerställer det att alla data på disken raderas. Detta kommer att ta flera timmar att slutföra. Om du inte markerar detta alternativ utförs en snabbradering och data går att återställa med programvaran för diskåterhämtning. e. Läs varningen om dataförlust när du raderar disken och markera rutan I understand (Jag förstår) för att ange att du tar risken och aktivera knappen Erase Drive (Radera disk): Viktigt! Om du vill radera någon av den data som finns på enhetsdiskarna, säkerhetskopiera den till en annan enhet innan du fortsätter med diskraderingen. f. Klicka på Erase Drive (Radera disk). 5. När du instrueras att göra så, skriv ditt lösenord och fortsätt genom att klicka på OK: HANTERA OCH ANPASSA DIN MY PASSPORT PRO-ENHET 17

21 6. När diskraderingsåtgärden är klar, klicka på OK för att stänga meddelandet om slutförande: 7. Gå till och läs kunskapsbasens svars-id 7 för information om hur du hämtar och återställer WD-programvaran och skivavbilden. Registrera enheten Programvaran WD Drive Utilities använder datorns internetanslutning för att registrera din enhet. När du registrerar enheten får du kostnadsfri teknisk support under garantiperioden och du håller dig uppdaterad om de senaste WD-produkterna. 1. Se till att datorn är ansluten till internet. 2. Klicka på Go (Gå) > Applications (Program) > WD Drive Utilities för att visa skärmen WD Drive Utilities (se figur 4 på sidan 8). 3. Om du har mer än en lagringsenhet eller disk som stöds och som är anslutna till datorn, välj den som du vill registrera. 4. Klicka på Registration (Registrering) för att visa dialogrutan Registration (Registrering): 5. I registreringsdialogrutan: a. Ange ditt förnamn i rutan First name (Förnamn). b. Ange ditt efternamn i rutan Last name (Efternamn). c. Ange din e-postadress i rutan Address (E-postadress). HANTERA OCH ANPASSA DIN MY PASSPORT PRO-ENHET 18

22 d. Skriv serienumret för My Passport Pro-enheten i rutan Device serial number (Enhetens serienummer). e. Välj ditt språk i rutan Preferred language (Önskat språk). f. Markera eller avmarkera kryssrutan Yes, I want to receive communication... (Ja, jag vill få kommunikation...) för att ange om du vill få e-postmeddelanden angående uppdateringar till programvaran, produktförbättringar och möjlighet till prisrabatt. g. Klicka på Register Drive (Registrera disk). Återställa WD-programvaran och diskavbilden Förutom att radera all data på din enhet, tar radering eller omformatering av enhetsdiskarna även bort programvaran WD Drive Utilities och alla supportfiler, verktyg och användarhandboksfiler. Om du behöver ta bort och installera om WD-programvaran på datorn eller flytta enheten till en annan dator och installera programvaran där, måste du återställa WDprogramvaran och skivavbilden på dina enhetsdiskar. För information om hur du gör det, efter det att du har raderat eller omformaterat diskarna, gå till och se svars-id 7 i kunskapsbasen. Demontera enhetsdiskarna säkert VARNING! Förhindra förlust av data genom att stänga alla aktiva fönster och program innan du stänger av eller kopplar bort enhetsdiskarna. 1. Höger- eller Control-klicka på My Passport Pro i Finder-listan eller skrivbordsikonen och välj Mata ut My Passport Pro : Skärm med Finder-listning Skärm med skrivbordsikon 2. Om du har konverterat din enhet till individuella diskar, mata ut båda. 3. Vänta tills Finder-listningen eller skrivbordsikonen har försvunnit innan du kopplar bort enheten. HANTERA OCH ANPASSA DIN MY PASSPORT PRO-ENHET 19

23 1 A Överensstämmelser och garanti I den här bilagan ingår följande ämnen: Efterlevnad av lagkrav Efterlevnad av miljölagstiftning (Kina) Garantiinformation GNU General Public License ( GPL ) Efterlevnad av lagkrav FCC Klass B-information Drift av den här enheten lyder under följande villkor: Denna enhet får inte orsaka skadliga störningar. Denna enhet måste acceptera all mottagen störning, inklusive störning som kan orsaka oönskad drift. Denna enhet har testats och funnits efterleva gränserna för en digital enhet av Klass B i enlighet med Del 15 i FCC-reglerna. Dessa gränser är uppsatta för att erbjuda ett rimligt skydd mot skadlig störning/påverkan i hemmiljö. Denna enhet genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras korrekt enligt instruktionerna kan den orsaka skadlig störning i radio eller TV-mottagning. Dock finns det ingen garanti att sådan störning inte kommer att ske i en särskild installation. Om denna utrustning orsakar skadlig strålning på radio- och eller tv-mottagning, vilket kan avgöras genom att sätta på och stänga av utrustningen, uppmanas du korrigera störningen genom en eller flera av följande åtgärder: Ändra riktningen för eller flytta mottagningsantennen. Öka avståndet mellan utrustningen och mottagaren. Anslut utrustningen till ett uttag på en annan krets än den som mottagaren är ansluten till. Tala med handlaren eller en erfaren radio-/tv-tekniker för att få hjälp. Eventuella ändringar eller modifieringar som inte uttryckligen godkänns av WD kan upphäva din rätt att använda denna enhet. ICES-003/NMB-003 Utlåtande Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Denna apparat överensstämmer med kanadensiska ICES-003 klass B. Säkerhetsöverensstämmelse Godkänt för USA och Kanada. CAN/CSA-C22.2 Nr , UL : Säkerhet i IT-utrustning. Approuvé pour les Etats-Unis et le Canada. CAN/CSA-C22.2 No , UL : Sûreté d'équipement de technologie de l'information. ÖVERENSSTÄMMELSER OCH GARANTI 20

24 CE-efterlevnad för Europa MY PASSPORT PRO CE-märkningen innebär att detta system uppfyller Europeiska Unionens tillämpliga rådsdirektiv, inklusive EMC-direktivet (2004/108/EC) och lågspänningsdirektivet (2006/ 95/EC). En Konformitetsdeklaration i enlighet med gällande direktiv har gjorts och finns arkiverad hos Western Digital Europe. ( ) :, ,,, local.declarant@gmail.com. (Manufacturing date marked on the equipment.) KC-notis (endast Sydkorea) 기종별 사용자 안내문 B 급기기 이기기는가정용(B 급) 전자파적합기기로서주로 (가정용방송통신기자재) 가정에서사용하는것을목적으로하며, 모든지역에 서사용할수있습니다 Efterlevnad av miljölagstiftning (Kina) (Pb) (Hg) (Cd) (Cr (VI)) (PBB) (PBDE) (4) (4 pcs) (4 pcs) PCBA X USB EMI O: SJ/T X ST/T X ÖVERENSSTÄMMELSER OCH GARANTI 21

25 Garantiinformation Erhålla service WD värdesätter dig som kund och försöker alltid ge dig allra bästa service. Om produkten kräver underhåll, kontakta antingen återförsäljaren som du ursprungligen köpte Produkten av eller besök vår supportwebbplats, för information om hur du får tillgång till service eller en returbekräftelse (RMA). Om det fastställs att produkten kan vara defekt kommer du att få ett RMA-nummer och instruktioner för varuretur. En eventuell obehörig retur (d.v.s. utan att ett RMA-nummer utfärdats) sänds tillbaka till dig på din bekostnad. Godkända returer måste transporteras i en godkänd transportbehållare, förbetalt och försäkrat, till den adress som anges på dina returpapper. Originalkartong och förpackningsmaterial ska sparas för förvaring eller transport av din WD-produkt. Om du vill kontrollera garantiperioden kan du se när den går ut (serienumret behövs) på WD ska inte ha något ansvar för förlorade data oavsett orsak, återhämtning av förlorade data eller data som ingår i någon produkt som placerats i dess innehav. Fabriksgaranti WD garanterar att produkten, under sin normala användning, kommer att vara fri från fel i material och utförande och kommer att uppfylla WD: s specifikationer därav. Den begränsade garantins omfattning beror på I vilket land produkten köpts. Din begränsade garanti gäller i 3 år i Nord-, Syd- och Centralamerikanska regionen, 3 år i regionen Europa, Mellanöstern och Afrika och 3 år i Asien och Stillahavsområdet, om ej lagen föreskriver annat. Din begränsade garantiperiod skall inledas på det inköpsdatum som visas på ditt inköpskvitto. WD har inget ansvar för någon Produkt som returneras om WD beslutar att Produkten var stulen från WD eller att den hävdade defekten a) inte är närvarande, b) inte rimligen kan skall korrigeras på grund av skador som inträffat innan WD mottar Produkten, eller c) beror på missbruk, felaktig installation, ändring (inklusive borttagning eller utplånande av etiketter och öppnande eller borttagande av externa kabinett/kåpor, om inte produkten är med på listan över produkter där användarna själva kan utföra begränsad service och den specifika ändringen ligger inom ramen för tillämpliga instruktioner, som återfinns på olycka eller felhantering när den är i någon annans ägo än WD. Med förbehåll för de begränsningar som anges ovan, ska din enda och exklusiva garanti, under garantiperioden som anges ovan och i enlighet med WD:s val, vara reparation eller utbyte av produkt. Ovanstående begränsade garanti är WD:s enda garanti och endast gäller de produkter som säljs som nya. De gottgörelser som tillhandahålles här är i stället för a) alla andra gottgörelser och garantier, uttryckta, underförstådda eller lagstadgade, inklusive men inte begränsat till, underförstådda garantier för säljbarhet eller lämplighet för ett visst syfte, och b) alla WD:s skyldigheter och ansvar för skador inklusive, men inte begränsat till oavsiktliga, följdskador eller särskilda skador, eller någon ekonomisk förlust, förlorade intäkter eller utgifter, eller förlorade data som uppstår på grund av eller i samband med inköp, användning av Produkten eller Produktens utförande, även om WD har förvarnats om möjligheten till sådana skador. I USA tillåter vissa delstater inte uteslutning eller begränsning av oavsiktliga skador eller följdskador, varför begränsningarna ovan kanske inte gäller dig. Denna garanti ger dig särskilda juridiska rättigheter och du kan även ha andra rättigheter som varierar från land till land. ÖVERENSSTÄMMELSER OCH GARANTI 22

26 GNU General Public License ( GPL ) Den inbyggda programvara som ingår i denna produkt kan innehålla programvara som är upphovsrättsskyddad av tredje part och licensierad under GPL eller Lesser General Public License (sammantaget GPL Software ) och inte Western Digitals licensavtal för slutanvändare. I enlighet med GPL, om så gäller: 1) källkoden för GPL Software kan hämtas kostnadsfritt från eller erhållas på CD-skiva för en nominell avgift från eller genom att ringa Customer Support inom tre år från inköpsdatum; 2) du får återanvända, omdistribuera och modifiera GPL Software; 3) med avseende endast på GPL Software tillhandahålls ingen garanti, i den utsträckning som tillåts av gällande lag; och 4) en kopia av GPL ingår härmed, och kan erhållas på och finns även på Modifiering av eller mixtring med Programvara, inklusive men inte begränsat till någon Open Source Software (Programvara med öppen källkod), sker helt på din egen risk. Western Digital är inte ansvarigt för någon sådan modifiering eller mixtring. Western Digital kommer inte att erbjuda support för någon produkt i vilken du har modifierat eller försökt att modifiera den Programvara som levereras av Western Digital. ÖVERENSSTÄMMELSER OCH GARANTI 23

27 Index A Ansluta enheten 5 Att tänka på vid hanteringen 4 D Demontera systemdiskarna säkert 19 Device (Enhet) ansluta 5 diskdiagnostik och statuskontroller 10 diskformat 3 diskraderingsfunktion 16 funktioner 1 försiktighetsåtgärder vid hantering 4 kompatibilitet 3 maskinvara 2 registrering 9 Diagnostics (Diagnostik), dialogruta 10 Diskavbild, ladda ner och återställa 19 Diskformat 3 Drive Utilities diagnostikfunktion 9 diskraderingsfunktion 9, 16 enhetsregistreringsfunktion 9, 18 RAID-hanteringsfunktion 9, 11 E Efterlevnad av lagkrav 20 efterlevnad av miljölagstiftning, Kina RoHS 21 F Fabriksgaranti 22 FCC Klass B-information 20 Frånkoppla enhetsdiskarna 19 VARNING om 19 Full media scan (Fullständig mediaskanning) 10 Fysisk beskrivning 3 Försiktighetsåtgärder för hantering av enheten 4 G Garantiinformation 22 GNU General Public License 23 GPL-programvara 23 I ICES-003/NMB-003 efterlevnad 20 K Kina RoHS, efterlevnad av miljölagstiftning 21 Kompatibilitet med operativsystem 3 L Lådans innehåll 2 M Mata ut diskarna 19 Mjukvara, GPL 23 P Paketets innehåll 2 Produktfunktioner 1 Q Quick drive test (Snabbdisktest) 10 R RAID-hantering Configuration (Konfiguration), dialogruta 12 Statusskärm 11 RAID-lägen konfiguration, ändra 12 status, kontrollera 11 Radera diskarna 16 VARNING om 16 Registration (Registrering), dialogruta 18 Registrera enheten 18 S S.M.A.R.T. Status Check (S.M.A.R.T.-statuskontroll) 9 Service 22 Ström-/aktivitetslampa 4 Säkerhetsöverensstämmelse 20 T Thunderbolt-kabel 3 Tillbehör, tillval 2 Time Machine, använda med 6, 14 V VARNING om frånkoppla enhetsdiskarna 19 radera enhetsdiskarna 16 ändra enhetskonfigurationen 12 Valfria tillbehör 2 W WD-service, erhålla 22 Å Återställa programdiskavbilden 19 Ä Ändra enhetskonfiguration 12 VARNING om 12 Ö Överensstämmelser, lagkrav 20 INDEX 24

28 Information som lämnas genom WD tros vara exakt och tillförlitlig, men WD åtar sig inget ansvar för användandet av informationen, inte heller för överträdelser av patent eller andra tredjepartsrättigheter som kan bli följden av dess användning. Ingen licens beviljas underförstått eller på annat sätt under några patent eller patenträttigheter av WD. WD förbehåller sig rätten att ändra specifikationer utan förhandsbesked. Western Digital, WD, WD-logotypen och My Passport är registrerade varumärken som tillhör Western Digital Technologies, Inc. i USA och andra länder. WD Drive Utilities och Data Lifeguard är varumärken som tillhör Western Digital Technologies, Inc. i USA och andra länder. Apple, Mac, OS X och Time Machine är varumärken som tillhör Apple, Inc., registrerade i USA och andra länder. Thunderbolt och Thunderbolt-logotypen är varumärken som tillhör Intel Corporation i USA och/eller andra länder. Andra märken kan nämnas här som tillhör andra företag. Bilden som visas kan variera från den verkliga produkten Western Digital Technologies, Inc. Med ensamrätt. Western Digital 3355 Michelson Drive, Suite 100 Irvine, California U.S.A J00 feb 2014
