1 FÖRFRÅGNINGSUNDERLAG Version

2 INLEDNING ALLMÄNT Målsättningen för gestaltningen är att skapa en vacker och upplevelserik miljö för såväl patienten som personalen. Både den exteriöra och interiöra gestaltningen ska uppfylla människans primära behov av skönhet, dagsljus, trygghet och social kontakt. Denna gestaltningsbeskrivning är en vidareutveckling av tidigare tankar och intentioner. Syftet med gestaltningsbeskrivningen i detta skede är att skapa förståelse för de för helheten viktiga idéerna bakom den föreslagna utformningen. Beskrivningen skall även användas som ett styrdokument vid den fortsatta projekteringen. Gestaltningsprogrammet kommer att vara ett levande dokument under projekteringen. Detta innebär att kompletteringar och justeringar kan göras. Innan dessa justeringar görs skall de förankras med sjukhusledning och projektledning. Foton som visas i dokumentet är referensbilder/inspirationsbilder från andra projekt. En helt ny byggnad byggs för Angereds Närsjukhus, i nordöstra Göteborg. Det byggs för att samla verksamheten i en byggnad och för att ge boende i Angered och kringliggande stadsdelar bättre vård på nära håll. Fler av sjukhusets specialistmottagningar har redan öppnat och är idag inrymda i tillfälliga lokaler runt om Angered Centrum. Närsjukvårdens grundidé är att utveckla den basala hälsooch sjukvården. En välfungerande närsjukvård förutsätter ett nära samarbete och aktiv medverkan från såväl primärvård, kommunal hälso- och sjukvård som den öppna och slutna vården på länssjukhusnivå. Närsjukvården bygger på sammanhållna vårdprocesser mellan flera vårdgivare i samverkan kring patienten. En väl fungerande närsjukvård skall kännetecknas av helhetssyn, kontinuitet, samverkan och ett hälsofrämjande förhållningssätt. I styrdokumentet ANGEREDS NÄRSJUKHUS LOKALER FÖR VISIONER redovisas ett antal begrepp/teser som skall vara styrande för sjukhusets miljö. En sammanfattning av dessa ryms i orden: Välkomnande Samverkan Mångkulturellt Tillgänglighet Flexibilitet Nytänkande Lustfyllt Utgångspunkten i vårt arbete är dessa kärnvärden. Dock med tillägget rofyllt. ARKITEKTUREN skall därför: - Möjliggöra bra möte mellan patient, personal och anhöriga - Optimera samverkan mellan verksamheterna - Göra sjukhuset tillgängligt, lättorienterat samt skapa en välkomnande miljö - Ge byggnaden en egen identitet - Sveriges vackraste närsjukhus IDÉ BYGGNAD-STRUKTUR Huset är uppbyggt av två volymer som binds samman av en glasgång längs mittkärnan. Huvudentrén är tydlig och ligger mot angöringstorget i norr. Härifrån utgår glasgången. Från den når man flera olika verksamheter per plan. Tydliga entréer till varje verksamhet underlättar för patienten att orientera sig. Kopplingarna mellan mottagningarna underlättar samarbetet mellan verksamheterna och ger större möjlighet till samutnyttjande av lokaler. Flexibiliteten ökar genom att det finns en dragspelsverkan mellan de olika mottagningarna, och att gränsen mellan dem är flytande i bakkant, där personalen rör sig och de administrativa platserna finns. I denna del finns ett gemensamt personalrum för respektive sida om glasgången. pers. pers. 2

3 IDÉ GESTALTNING HUVUDENTRÉ Gestaltningen av huset utgår från en yttre robust fasad som ger ett stramt och strikt första intryck. Denna yttre yta bryts t ex i korridorslut och vid fasadindragningar. Entrén är indragen för att accentuera ingången och klädd med träpanel för att ge ett varm och välkomnande intryck. Korridorerna mynnar i titthål, stora fönsterpartier, där ena korridorväggen är klädd med träpanel som lyser varm utåt. Titthålen kan vara indragna eller kraga ut i fasaden. GÅRD GÅRD GLASGÅNGEN INRE HINNA - TRÄ YTTRE HINNA - MÖRK GRÅ/VIT GÅRDAR & STRÅK - LJUS TRÄ Huset kan liknas vid en kropp där ytterväggarna är dess hud. Mottagningarna ligger på sidorna och i mitten finns ryggraden glasgången. GÅRD GÅRD INRE SKIKT YTTRE SKICKT MÖTE & INV. ENTRÉER - KULÖRER (EXAKT VILKA KULÖRER SOM KOMMER ATT ANVÄNDAS BESTÄMS I PROJEKTERINGEN.) TITTHÅL ANGEREDS NÄRSJUKHUS GESTALTNINGSKONCEPT ANGEREDS NÄRSJUKHUS EXEMPEL PÅ KULÖRSÄTTNING FASAD MED INDRAGEN ENTRÉ OCH OLIKA MATERIALBEHANDLINGAR FASAD MED FÖNSTERBAND TITTHÅL TITTHÅL INIFRÅN YTTRE FÄRG- SKALA INRE FÄRGSKALA 3

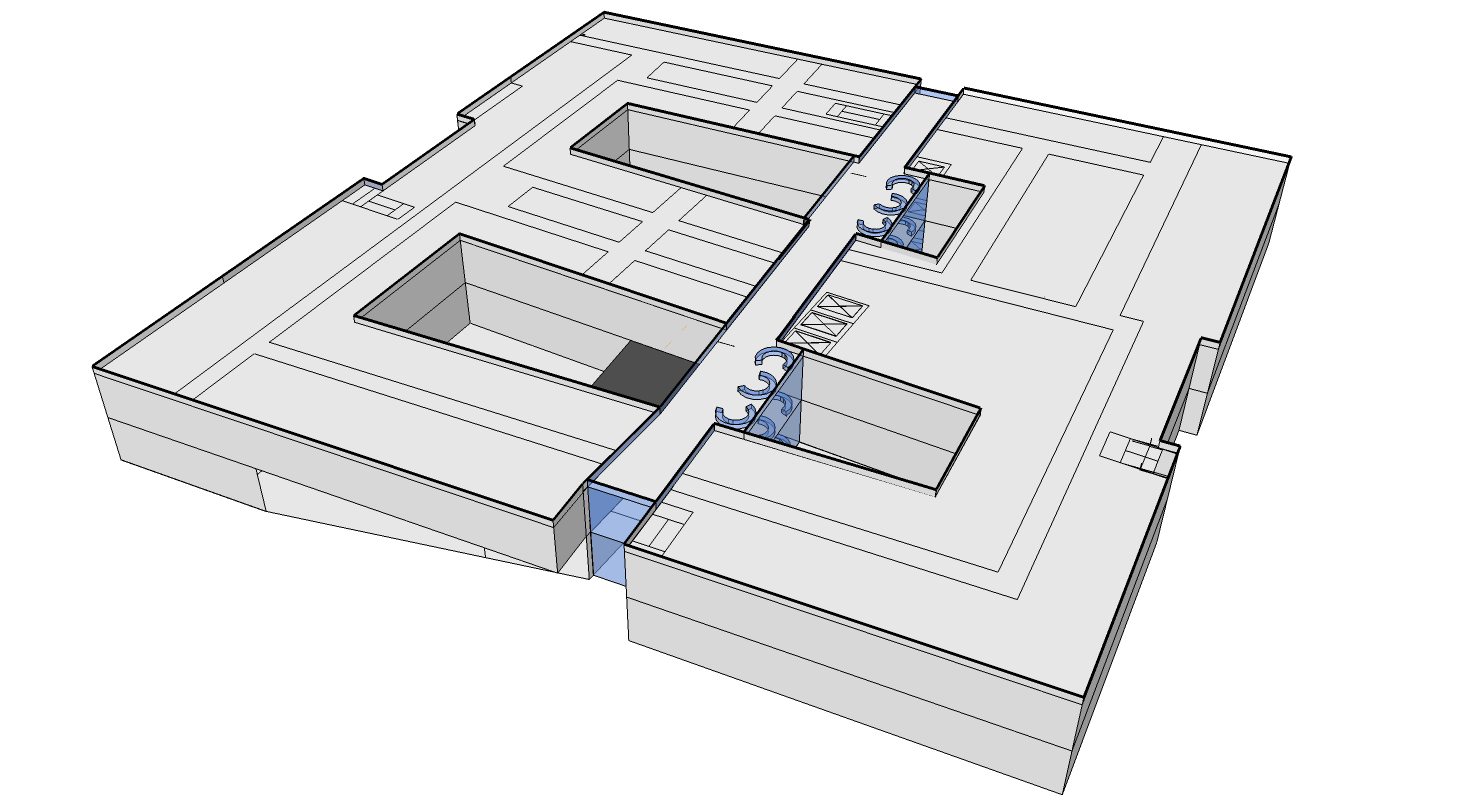

4 1 BYGGNAD - STRUKTUR INRE STRUKTUR ADMIN MOTTAGN.-RUM MOTTAGN.-RUM ADMIN KOMMUNIKATION Kommunikationen sker i glasgången, via de öppna trapporna och via hissarna, centralt placerad i byggnaden. En reception eller administrativ arbetsplats ligger på varje plan mittemot hissarna. En sekundär hiss finns i söder. Den kan användas av personal och patienter, men är i första hand för varutransporter. De fyra utrymningstrapphusen fungerar även för personalens förflyttningar. INSTALLATION BEN 1 BEN 2 mott 1 mott 2 mott 3 GLASGÅNGEN PLANUPPBYGGNAD - PRINCIPER De två huskroppar, som är dockade till glasgången, är uppdelade i tre ben, som i sin tur är kopplade till varandra. Ben 1 vid huvudentrén bygger på ett enkelkorridorsystem medan ben 2 och 3 har ett dubbelkorridorsystem. Korridorbredden är c/c 1,8 m. I knutpunkterna mellan benen och länkarna är installationsschakten placerade. BEN 3 mott 4 mott 5 GENERALITET FLEXIBILITET Tydlig struktur med väl avvägda mått är en förutsättning för att byggnaden skall kunna vara flexibel över tiden. Placering av låsande element så som hissar, trappor och installationsschakt är valda med tanke på att huset skall vara flexibelt och generellt. Sittplatser/Väntytor finns i glasgången som är en gemensam allmänn yta för våningsplanet. I huskropparna med dubbelkorridorsystem kan en eventuell påbyggnad inrymma vårdavdelningar med t ex ökad korridorbredd och djupare rum. KOMMUNIKATION RECEPTION TRAPPOR HISS HUVUDENTRÉ ENTRÉ SMITTSAMMA SJUKDOMAR GÅRDAR Byggnaden har fyra gårdar, två överglasade och två öppna gårdar. En av de överglasade gårdarna, som ligger i anslutning till entrén, receptionen och caféet är tillgänglig för patienterna. GARAGEPLANET INLASTNING I garageplanet finns det parkering för sjukhusets besökare och utrymmen för teknik. PERSONAL AMBULANS GARAGE 4

5 1 BYGGNAD - STRUKTUR VERKSAMHETSFÖRDELNING PLAN 00 De verksamheter som har ett stort patientflöde är placerade i entréplanet. ÖVERGLASADE GÅRDAR GARAGENEDFART INLASTNING SERVICE FOU VÅRDCENTRAL RÖNTGEN PROVTAGNING CAFÉ REC. BUSC HUVUDENTRÉ HUVUDENTRÉ BUSC VOLYMEN PLAN 00 5

6 1 BYGGNAD - STRUKTUR VERKSAMHETSFÖRDELNING PLAN 01 Plan 01 innehåller mottagningar för främst vuxna patienter. Här är även Sjukhusledningen, Administration, och omklädningen placerade. PLAN 02 Plan 02 utgör operationsplanet. Här finns Dagkirurgi, Dagvård och de mottagningar som har störst samband med operationsverksamheten. SMÄRTCENTRUM NEUROLOGOPEDI GYNEKOLOGI ÖNH VUSC DISPONIBEL YTA ORTOPEDI KIRURGI OPERATION/ ENDOSKOPI REC. REHAB REC. VUSC OMKLÄDNING ADMINISTATION KONFERENS ADMINISTRATION DAGVÅRD PLAN 01 PLAN 02 6

7 G E S TA LT N I N G S P R O G R A M ANGEREDS NÄRSJUKHUS 2 YTTRE GESTALTNING FÖRKLARINGAR SE RITNING A A24 A23 A A A A19 A A A A A A13 A12 A YTTERFASADEN Sjukhusets skala och den strama byggnadskroppen anknyter till omkringliggande befintlig arkitektur. Gestaltning och uttryck skiljer sig dock starkt från 70-tals byggnaderna i Angered. Sjukhuset växer som en enhetlig volym ur marken. Spänstiga proportioner och grafiska möten åstadkoms genom uppdelade fasadytor. En mörkgrå, delvis uppbruten, sockelvåning blir en kontrast till övriga två plan i ljus kulör, dock med partier av mörkare skivor. Mötet mellan kulörerna markeras genom en utdragen fris i betong som ger en skuggverkan. Fasaden får en rytm genom fönsterband och titthål. +88, ,35 +84,85 LJUS BETONG LJUS BETONG +84,85 +84,46 +84,10 PLAN 03 PLATS FÖR SKYLTNING PLATS FÖR SKYLTNING +79,60 PLAN PLATS FÖR SKYLTNING +75,40 PLAN 01 FRIS +71,20 PLAN 00 Fönsterbanden placeras långt ut i fasaden och skyddas med fasta (och eventuellt rörliga) solavskärmningar mot direkt solinstrålning. De större titthålen ligger längre in i fasadlivet eller kragar ut från fasaden. De ger med sina träklädda smygar en skymt av den inre gestaltningen. MÖRK BETONG HUVUDENTRÉ TRÄLAMINAT FASAD MOT MOT NORR FASAD NORR Där det yttre skiktet bryts, t.ex. vid entrén och indragningarna i väster och öster, exponeras de inre skikten som framhävs genom en ljus och varm gestaltning. ÄNDRINGEN AVSER SIGN DATUM DATUM: C:\Users\bjhy\Documents\5830A40-V_adm.rvt 18:15:16 Mot torget tecknar sig glasgången i stora glaspartier, där ljuset strömmar in och möjliggör utblickar mot torget. BET FÖRFRÅGNINGSUNDERLAG FASTBESKR DISTRIKT GÖTEBORG FASTIGHET 5800 SLIPAD BETONGYTA STILISERAT MÖNSTER GALLER, RECEPTION, DETALJER ANGEREDS NÄRSJUKHUS BYGGNAD PLAN 5830 TRÄKÄNSLA DISC A AB RITAD. AV DATUM ANSVARIG TEL HANDLÄGGARE P NORDÉN ANDERS MELIN FASAD MOT NORR SKALA 1:100 2 N KONSULT UPPDRAG.NR LEKS 0 1 METER DEL SKALA NUMMER A1 5830A A3 1:100 1:200 BET 7

8 2 YTTRE GESTALTNING VOLYMSPEL Fasadens volymspel framhävs genom kulörsättning och materialval. Det varma inre letar sig ut och bryts mot en distinkt sockel. Teknikutrymmena på taket är grå och får solcellsbeklädnad mot söder och till viss del mot väster. Täta partier mellan fönstren i fönsterbanden får inslag av trä i de ljusa fasaderna och ett mönsterraster i de mörkare delarna av fasaden. Mönstret återfinns även på andra ställen i byggnaden. En tjock stålplåt i en mörkgrå kulör, perforerad med mönsterraster sitter på fasaden vid lastkajen, framför ventilationsgallren vid reservkraften etc. B11 B12 B13 B14 B Mönstret skall fungera som signum för byggnaden och för sjukhuset. Det skall kunna användas i olika skalor, på olika material och i olika täthet. Det skall även kunna fungera som ett inverterat mönster. Det skall vara ett månkulturellt mönster och även gärna med ett formspråk/inslag från sjukvården. SOLCELLER +88,35 TRÄLAMINAT LJUS BETONG +84,10 +84,85 +84,10 PLAN 03 OMFATTNING AV MÖNSTRAD STÅLPLÅT VID LASTKAJEN OCH FRAMFÖR VENTILA- TIONSGALLER BELYSNING ,60 PLAN 02 BELYSNING ,40 PLAN 01 FRIS BELYSNING +71,20 PLAN ,80 VENTILATIONSGALLER LASTKAJ SOPRUM GLAS 8

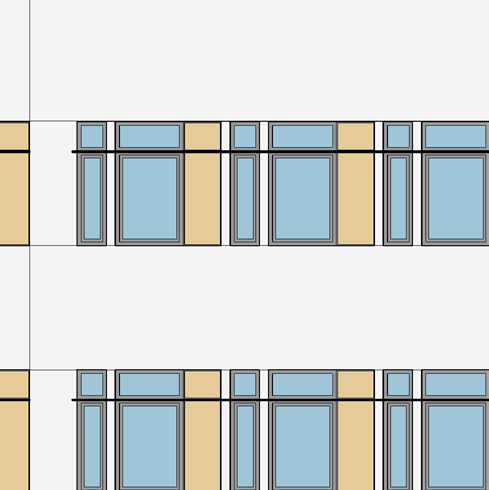

9 2 YTTRE GESTALTNING FÖNSTER TITTHÅL I KORRIDORER YTTERFASAD - Betongelement - Fönster i fönsterband, med täta partier som ger en spännande rytm - Fönsterkarmar mörkgrå - Täta partier i fönsterbanden skall vara av trälaminat/mönstrade - Solavskärmning - Horisontell, metallnät, lameller eller glas - Solskyddsgardinen, en vävd duk av glasfiber. UNDERTAK FÖNSTERDETALJ 1:75 (A4) - Fönster är placerade långt ute i fasadliv och är tvådelade. Det övre fönstret används som dagsljusinlänkning, förslagsvis med en brytningslins, alt en opal ruta. - Fast solavskärmning, horisontell och rörlig duk. - Fönsterbröstning 750mm - barnperspektiv UNDERTAK Träskivorna belyses även kvällstid. - Fönster sitter långt inne i fasadliv och går från golv till undertak alt. kragar ut. - Undertakshöjd 3m/2,7m - Innerväggen klädd med träpanel på en sida i anslutning till partierna. - Extra belysning för att motverka bländning i slutet av korridoren. TEKNIK EXEMPEL FÖNSTER EXEMPEL FÖNSTERBAND SOLSKYDD, DUK 3200 OP PLAN 02 PLAN 01 PLAN 00 PLAN 99 TYPSEKTION 1:200 (A4) 9

10 2 YTTRE GESTALTNING FÖRKLARINGAR SE RITNING A YTTERFASAD Fönster A11 A12 A13 A14 A15 A16 A17 A18 A19 A20 A21 A22 A Gestaltningen av fönster i ytterfasaden utgår från en delning av fönstren för att möjliggöra dagsljusinlänkning i översta delen och därigenom leda in dagsljuset långt i lo- +84,10 PLAN 03 kalerna enligt redovisning på föregående sida. Horisontell solavskärmningen ska utföras i lika kulör som fönster. Solavskärmningen utgörs av en plåtlamell, som även hjälper till att reflektera in ljuset på ovansidan. +79,60En PLAN 02 rörlig solavskärmning i form av en perforerad glasfiberduk löper vertikalt i de större nedre fönstren ,35 PLAN 04 PLATS FÖR SKYLTNING SOLCELLER SOLCELLER FASADMONTERADE SOLCELLER FASADMONTERADE SOLCELLER PLAN ,40 +71,20 PLAN 00 FASAD MOT SÖDER SÖDER AMBULANSANGÖRING PERSONALENTRÉ GARAGENEDFART VENTILATIONSGALLER YTTRE FÄRGSKALA HORISONTELL SOLAVSKÄRMNING GLASTAK, RIKTNINGSLÖST GLASTAK BET ÄNDRINGEN AVSE FÖRFRÅGNING C:\Users\bjhy\Documents\5830A40-V_adm.rvt 18:16:07 - Glastak ovan två av gårdarna - Riktiningslös konstruktion av stål som bildar ett triangelformat nät. - Grått stål, transpartent glas SKALA 1: METER DISTRIKT GÖTEBORG FASTIGHET BYGGNAD DISC KONSULT A AB UPPDRAG.NR RITAD. AV LEKS DATUM ANSVARIG ANDERS FASAD MOT SÖDER SKALA A1 A3 1:100 1:200 NUMMER 5830A 10

11 3 INRE GESTALTNING OFFENTLIGA RUMMET Det offentlig rummet ska präglas av öppenhet och ett välkomnande bemötande. Värme och en känslan av att bli omhändertagen utstrålas av den inre gestaltningen. Varma färger, mycket trä och en hög detaljeringsgrad är kännetecken som står i kontrast till den yttre gestaltningen. Detaljer som berörs görs i varma material, t ex handledare i trä vilka även ska vara tillgänglig för barn. PRINCIPER - Glasgången är uppglasad mot norr, söder och mot gårdarna. Allmänna väntytor är placerad mittemot patienttrappor - Sittplatser placeras i förbindelseyta mellan dubbla korridorer på mottagningarna. - Administrativa rum får uppglasade väggar mot korridoren för att släppa in dagsljus och skapa utblickar - Torg- bildningen bryter korridorerna och accentuerar mötesplatser, t.ex. vid personalrummen - Färgsättning, med träpanel och ljussättning/kulörsättning i viktiga punkter LJUD Stor vikt läggs vid att skapa en bra ljudmiljö, eftersom den bidrar till patientens välbefinnande och en bra arbetsmiljö. En effektiv ljuddämpning är viktig vid t.ex. administrativa platser. UTFORMNING AV UNDERTAK Glasgången: - trälameller med mellanliggande armatur i del av taket Mottagning: - korridor: absorberande undertak med synlig bärverk, större plattformat (1200x600) INRE FÄRGSKALA BELYSNING Belysning ska ta hänsyn till vuxna och barn och ska vara bländfritt Glasgången: - wallwasher eller bländfria ljusrörarmaturer - väntytor: dämpad belysning, i samband med möbler - lounge-aktig punktbelysning Mottagning: FLERA STARKA KULÖRER SOM ACCENTER - korridorer - ljusslits asymmetrisk mot väggen, - i slutet av korridorer, mot fönstren ökad ljusstyrka - minskad bländning. - LED-punktbelysning i dörrkarmen till undersökningsrum (innåtgående dörrar) alt vid utåtgående dörrar; punktbelysning på vägg vid dörr. - sittplatser wallwasher mot träbeklädd vägg, dämpad belysning INRE STRUKTUR RECEPTION TORGBILDNING VÄNT UTBLICKAR/TITTHÅL LJUSINSLÄPP VIA UPPGLASADE VÄG- GAR LJUSSÄTTNING LJUSMATTA LJUSSLITS LOUNGE-AKTIG 11

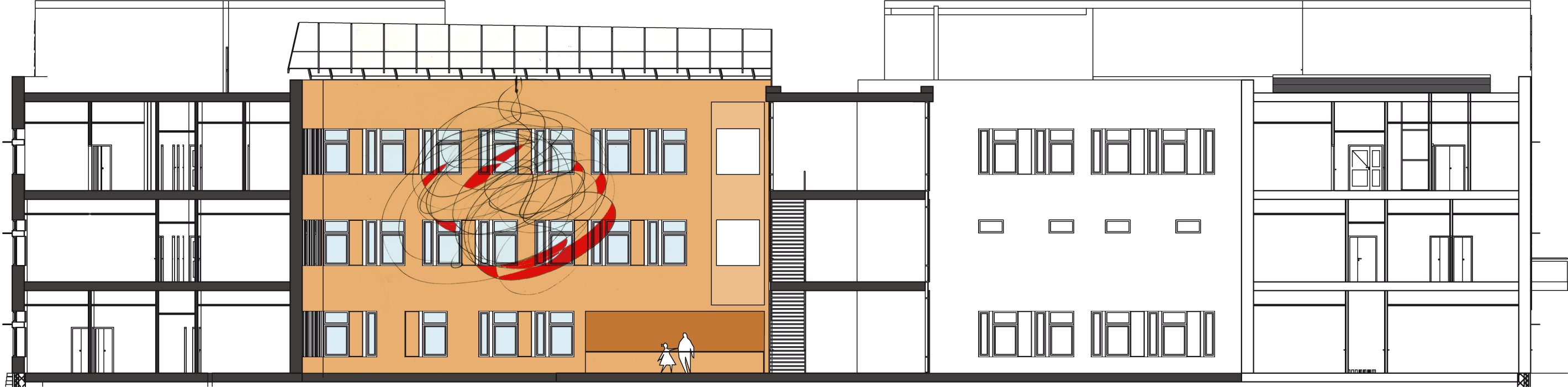

12 3 INRE GESTALTNING GÅRDAR Innergårdar och grönytor gestaltas för visuell upplevelse för patienten och vårdpersonalen. Gestaltningen står i kontrast till den strama huskroppen. Formen ska vara mjuk och böljande och temat återupptas på torget. De böljande formerna fortsätter även i glasgången mellan gårdarna, t ex som linjer i golvet. Teman för gårdarna är de 4 elementen: eld - öppen låga vatten - vattenspegel jord - växtlighet luft - polerad sten (himmelsöga) alternativt: mobil. Två av gårdarna är överglasade. De är i viss mån tempererade. Den ena är placerad vid entrérummet innanför huvudentrén och den andra vid Röntgen (den mindre gården). De andra två gårdarna är inte övertäckta. Här kan årstidernas skiftningar följas. Det finns grönska som bildar ett vackert blickfång. Innergården som ansluter till Caféet ska planeras för trevlig vistelseyta och barnlek. Gröna spaljéer ska rama in cafédelens sittplatser och begränsa insyn till mottagningsrummen. HUVUDENTRÉ INGLASAD GÅRD INGLASAD GÅRD HUVUDENTRÉ AVSTÅND TILL MOTTAGNINGS- RUMMEN VIA GRUSADE YTOR DEN BÖLJANDE FORMEN KAN FORTSÄTTA SOM LINJE I GLAS- GÅNGEN Belysningen på gårdar utformas som pollare som lyser neråt eller som små oregelbundna belysningspunkter. Uppåtriktad belysning skall undvikas pågrund av bländningsrisken. Framhävande av träkronor eller liknande görs uppifrån huset neråt. Huvudbelysningen kommer via fönster. Se vidare i dokumentet Mark gestaltningsbeskrivning. FASADER MOT GÅRDAR Innergårdarna utgör en del av den inre gestaltningen, som står i kontrast mot ytterfasaden. Generösa fönsterband släpper in rikligt och vackert dagsljus. Träpanel mellan fönsterbanden, motsvarande som i Glasgången. I den inglasade gården med cafét utförs ytan med slitsar, och med bakomliggande ljudabsorbenter. Möjlighet till en flexibel planlösning påverkar fönsterindelningen. GESTALTNING AV INNERGÅRDAR HÄNGANDE MOBIL RECEPTION FASAD MOT GÅRD MED MÖNSTRAD RECEPTIONSDISK 12

13 3 INRE GESTALTNING GLASGÅNGEN Glasgången är länken som binder ihop vårdverksamheterna och är rörelsestråket för patienten. Entré, reception, café och väntplatser ska bilda en sekvens av rum som flyter i varandra och där en av innergårdarna blir ett grönt atrium som är tillgängligt som en del av det offentliga rummet. Stråket ska kännas varmt, välkomnande och luftigt men vara tydligt och stramt. Glasgången är helt glasad mot ytterfasaden och gårdar och ger patienten och besökaren visuella upplevelser genom utblickar mot torget och gårdarna. I de tätare partierna används träpanel, som också återfinns i gårdsfasaden. Entréer mot vårdverksamheten ska gestaltas med omsorg. MATERIAL: Golvbeläggning: grått granitkeramikgolv. Vägg: Trälaminat i ljus björk och glasytor mot gårdar och mot norr och söder. Tak: kläs med träribbor och bakomliggande ljudabsorbent och svart duk ovan väntytor. Vita undertakplattor (mineralull) Belysning: fälls in mellan träribbor - asymmetrisk ljusrörsarmatur RECEPTION På entréplanet finns huvudreceptionen centralt placerad mitt emot hissarna. På de övriga två planen finns bemannade administrativa arbetsplatser i samma läge. Innanför huvudentrén ser man dessa arbetsplatser genom ett ljusschakt. Detta ger en tydlighet och underlättar orienterbarheten. Se vidstående sektion. HISSAR Hisspartiet ska ges en tydlig gestaltning. INRE FÄRGSKALA TYDLIG KOMMUNIKAT. LOUNGEKÄNSLA STRAM GESTALTNING AV HISSPARTIER VÄGG- OCH TAKBEKLÄDNAD I TRÄ EXEMPEL PÅ HANTERING AV MATERIAL OCH FÄRGSKALA GESTALTNING MED HÖG DETALJERINGSGRAD 13

14 3 INRE GESTALTNING BARNPERSPEKTIVET En miljö som är anpassad för barn är också en bra miljö att vistas i för vuxna, en miljö för alla. Skapa en lustfylld och rofull miljö - små detaljer, händelser och inspirerande oväntade inslag gör att miljö kan bli lustfylld. Rofull med en god belysning som är nyanserad - ingen jämn ljusmatta som ger ett platt ljus! Sekvenser av rumsligheter - te x genom ljussättning. Exempel på barnvänlighet är dubbla handledare, dubbla handtag i trappor. VÄNTYTOR Karaktären är liknande en lounge. Patienten/besökare ska kunna slappna av i dämpad belysning och mjuka sittmöbler och hitta rofullhet genom utblickar mot gårdarna. En multifunktionsvägg kan ge barnen en rolig stund och vara en utsmyckning. Väggen är påbyggd och taket är neddraget för att rama in och ger plats åt multifunktionsväggen. Väggar och tak har stort inslag av trä. VÄNTYTOR Belysningen är dämpad och bländfritt, allmänbelysning wallwasher; punktbelysning - typ golvlampa vid sittplatser, bara en arm, ingen armatur Det är fasta möbler, som är sammanhängande för hela väntrummet; gärna rund form med möjlighet att sitta i båda riktningar mot gården eller rörelsestråk; avgränsade sittpartier; högt ryggstöd - för att få en viss avgränsning mot rörelsestråket. Krypin för barn i alla åldrar. KORRIDOR VÄNTYTA KONST LJUD- INSTALLATION Konstsamordnare måste delta i arbetet med lokalutformning för att kunna skapa arenor för konst samt att konstnärer kan vara delaktiga i utformning av byggnadsdelar som tex glaspartier. KRYP IN TITTHÅL Det är viktigt att tidigt skapa en gemensam förståelse för gestaltningen mellan husarkitekt, landskapsarkitekt, inredningsarkitekt, konstsamordnare och övriga konsulter. SEKTION VÄNTYTOR MULTIFKT. VÄGG PERSPEKTIV VÄNTYTOR FÖR OLIKA ÅLDERSKATEGORIER FASTA INSTALLATIONER, SÅ SOM LEKMATTA, GRIFFELTAVLA 14

15 3 INRE GESTALTNING MOTTAGNINGSRUM/MÖTESRUM - Mötet mellan patienten och vårdgivaren står i fokus och rummet utformas efter det behovet. - Mediciniska detaljer (brits, handfat) gestaltas med omsorg för att ge en professionell men allmän karaktär. GESTALTNING AV BRITSUPPSTÄLLNING TVÄTTSTÄLLSUTRUSTNING BELYSNING VID PATIENTDÖRREN OCH UNDERSÖKNINGSRUMMEN PLAN MOTTAGNINGSRUM SKALA 1:50 15

16 TRAKTORSGATAN TILL GARAGEPLAN G E S T A L T N I N G S P R O G R A M 4 SJUKHUSOMRÅDET OMRÅDET OCH STRUKTUR Angöringstorget Angöring till sjukhuset sker via huvudentrén, vid Angöringstorget norr om byggnaden. Tillfart till garageplanet och godsmottagningen sker via Traktorsgatan i söder. Gestaltningen av torget och de inre gårdarna står i samband. Växtligheten symboliserar mångfalden, det mångkulturella i Angereds Närsjukhus och utgörs av exotiska träslag. Utformningen av grönytor bildar en motpart till byggnaden. Grönskan ska vara böljande och tredimensionell. Planteringen på torget ska vara parkliknande, en grön oas. Ett välkomnande skärmtak finns vid entrén. TITTERIDAMSVÄGEN TORGET HUVUDENTRÉ LJUSSÄTTNING OCH BELYSNING God belysning för en trygg och säker miljö ska finnas utmed alla stråk och vistelseytor. En väl avstämd och intressant ljussättning av hela miljön innebär att kraftig ljushetskontrast mellan ljus och mörker undviks samtidigt som området känns välkomnande även när det är mörkt. Ljussättning och val av armaturer ska stödja en energieffektiv, robust och modern belysningsanläggning. AMBULANSANGÖRING PERSONALENTRÉ VARUMOTT 16
