Bruksanvisning. Metz AF Digital 58. Canon

Storlek: px
Starta visningen från sidan:

Download "Bruksanvisning. Metz AF Digital 58. Canon"

Transkript

1 Bruksanvisning Metz AF Digital 58 Canon

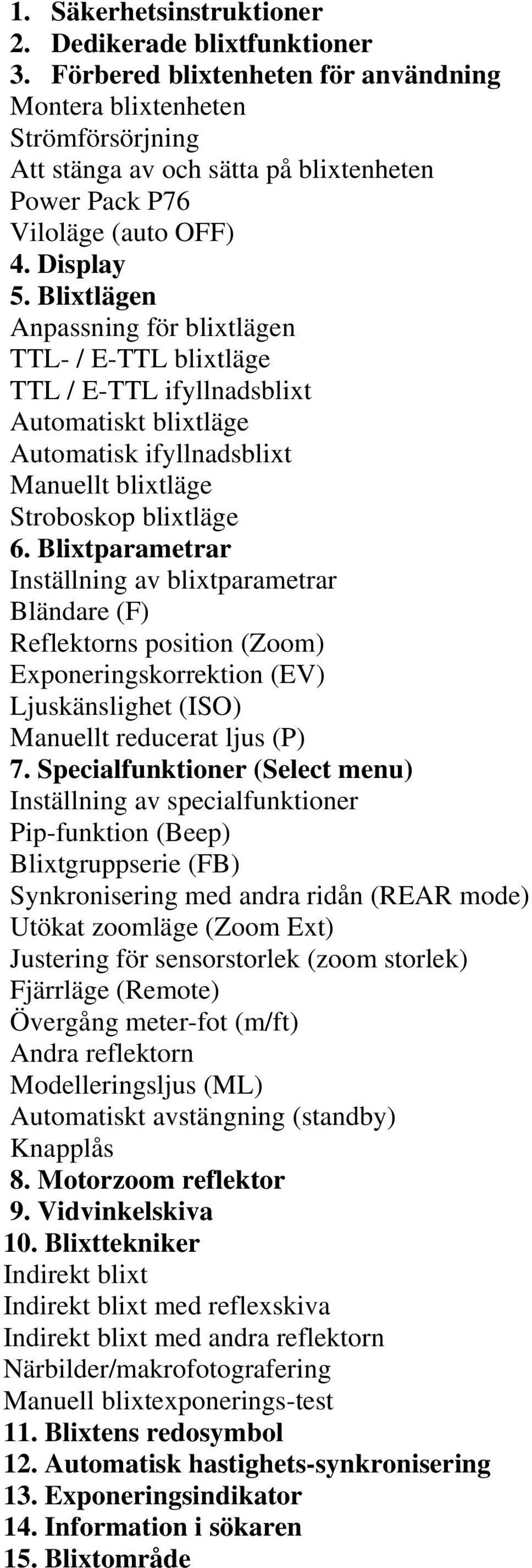

2 1. Säkerhetsinstruktioner 2. Dedikerade blixtfunktioner 3. Förbered blixtenheten för användning Montera blixtenheten Strömförsörjning Att stänga av och sätta på blixtenheten Power Pack P76 Viloläge (auto OFF) 4. Display 5. Blixtlägen Anpassning för blixtlägen TTL- / E-TTL blixtläge TTL / E-TTL ifyllnadsblixt Automatiskt blixtläge Automatisk ifyllnadsblixt Manuellt blixtläge Stroboskop blixtläge 6. Blixtparametrar av blixtparametrar Bländare (F) Reflektorns position (Zoom) Exponeringskorrektion (EV) Ljuskänslighet (ISO) Manuellt reducerat ljus (P) 7. Specialfunktioner (Select menu) av specialfunktioner Pip-funktion (Beep) Blixtgruppserie (FB) Synkronisering med andra ridån (REAR mode) Utökat zoomläge (Zoom Ext) Justering för sensorstorlek (zoom storlek) Fjärrläge (Remote) Övergång meter-fot (m/ft) Andra reflektorn Modelleringsljus (ML) Automatiskt avstängning (standby) Knapplås 8. Motorzoom reflektor 9. Vidvinkelskiva 10. Blixttekniker Indirekt blixt Indirekt blixt med reflexskiva Indirekt blixt med andra reflektorn Närbilder/makrofotografering Manuell blixtexponerings-test 11. Blixtens redosymbol 12. Automatisk hastighets-synkronisering 13. Exponeringsindikator 14. Information i sökaren 15. Blixtområde

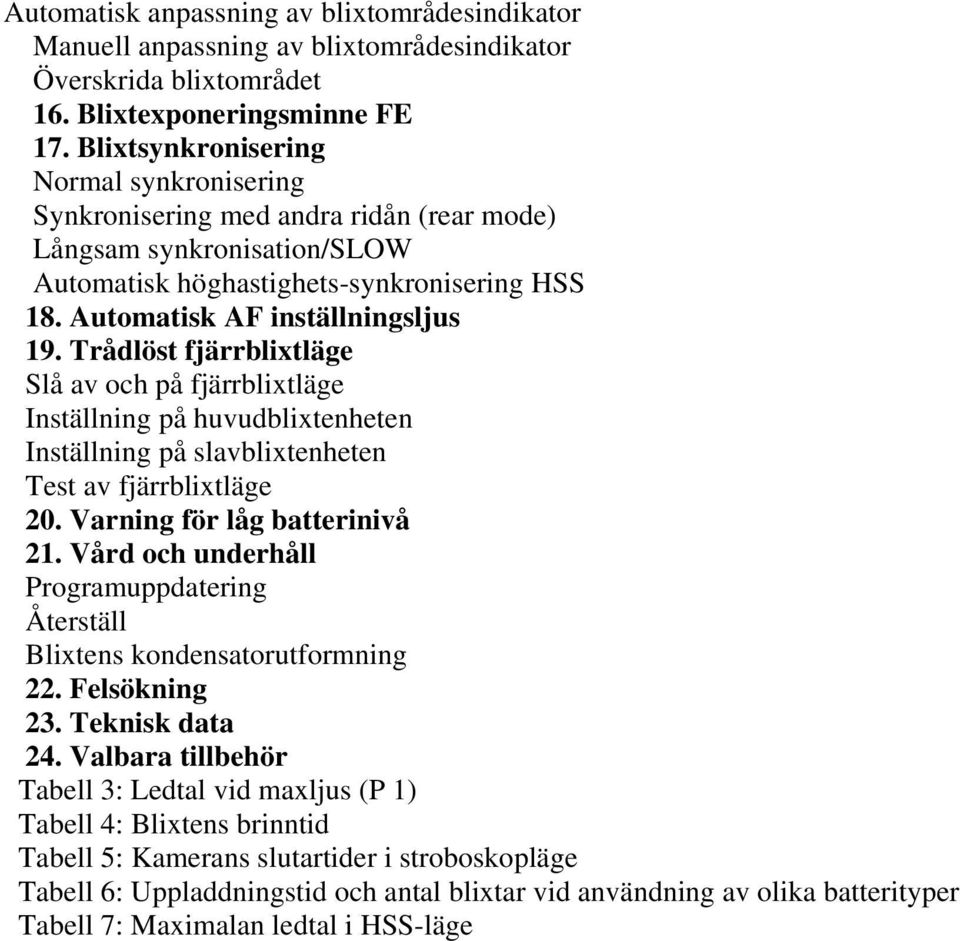

3 Automatisk anpassning av blixtområdesindikator Manuell anpassning av blixtområdesindikator Överskrida blixtområdet 16. Blixtexponeringsminne FE 17. Blixtsynkronisering Normal synkronisering Synkronisering med andra ridån (rear mode) Långsam synkronisation/slow Automatisk höghastighets-synkronisering HSS 18. Automatisk AF inställningsljus 19. Trådlöst fjärrblixtläge Slå av och på fjärrblixtläge på huvudblixtenheten på slavblixtenheten Test av fjärrblixtläge 20. Varning för låg batterinivå 21. Vård och underhåll Programuppdatering Återställ Blixtens kondensatorutformning 22. Felsökning 23. Teknisk data 24. Valbara tillbehör Tabell 3: Ledtal vid maxljus (P 1) Tabell 4: Blixtens brinntid Tabell 5: Kamerans slutartider i stroboskopläge Tabell 6: Uppladdningstid och antal blixtar vid användning av olika batterityper Tabell 7: Maximalan ledtal i HSS-läge

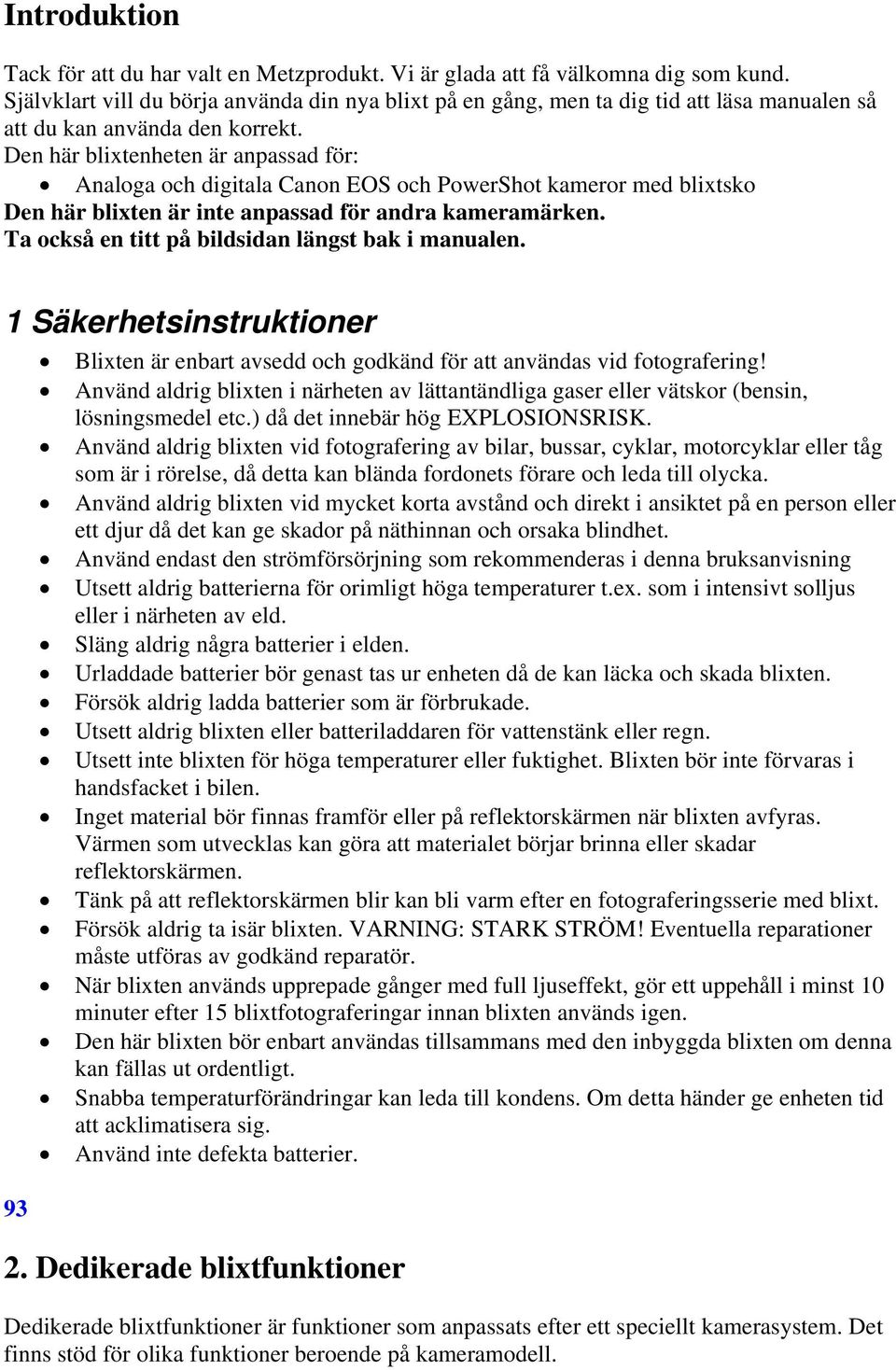

4 Introduktion Tack för att du har valt en Metzprodukt. Vi är glada att få välkomna dig som kund. Självklart vill du börja använda din nya blixt på en gång, men ta dig tid att läsa manualen så att du kan använda den korrekt. Den här blixtenheten är anpassad för: Analoga och digitala Canon EOS och PowerShot kameror med blixtsko Den här blixten är inte anpassad för andra kameramärken. Ta också en titt på bildsidan längst bak i manualen. 1 Säkerhetsinstruktioner 93 Blixten är enbart avsedd och godkänd för att användas vid fotografering! Använd aldrig blixten i närheten av lättantändliga gaser eller vätskor (bensin, lösningsmedel etc.) då det innebär hög EXPLOSIONSRISK. Använd aldrig blixten vid fotografering av bilar, bussar, cyklar, motorcyklar eller tåg som är i rörelse, då detta kan blända fordonets förare och leda till olycka. Använd aldrig blixten vid mycket korta avstånd och direkt i ansiktet på en person eller ett djur då det kan ge skador på näthinnan och orsaka blindhet. Använd endast den strömförsörjning som rekommenderas i denna bruksanvisning Utsett aldrig batterierna för orimligt höga temperaturer t.ex. som i intensivt solljus eller i närheten av eld. Släng aldrig några batterier i elden. Urladdade batterier bör genast tas ur enheten då de kan läcka och skada blixten. Försök aldrig ladda batterier som är förbrukade. Utsett aldrig blixten eller batteriladdaren för vattenstänk eller regn. Utsett inte blixten för höga temperaturer eller fuktighet. Blixten bör inte förvaras i handsfacket i bilen. Inget material bör finnas framför eller på reflektorskärmen när blixten avfyras. Värmen som utvecklas kan göra att materialet börjar brinna eller skadar reflektorskärmen. Tänk på att reflektorskärmen blir kan bli varm efter en fotograferingsserie med blixt. Försök aldrig ta isär blixten. VARNING: STARK STRÖM! Eventuella reparationer måste utföras av godkänd reparatör. När blixten används upprepade gånger med full ljuseffekt, gör ett uppehåll i minst 10 minuter efter 15 blixtfotograferingar innan blixten används igen. Den här blixten bör enbart användas tillsammans med den inbyggda blixten om denna kan fällas ut ordentligt. Snabba temperaturförändringar kan leda till kondens. Om detta händer ge enheten tid att acklimatisera sig. Använd inte defekta batterier. 2. Dedikerade blixtfunktioner Dedikerade blixtfunktioner är funktioner som anpassats efter ett speciellt kamerasystem. Det finns stöd för olika funktioner beroende på kameramodell.

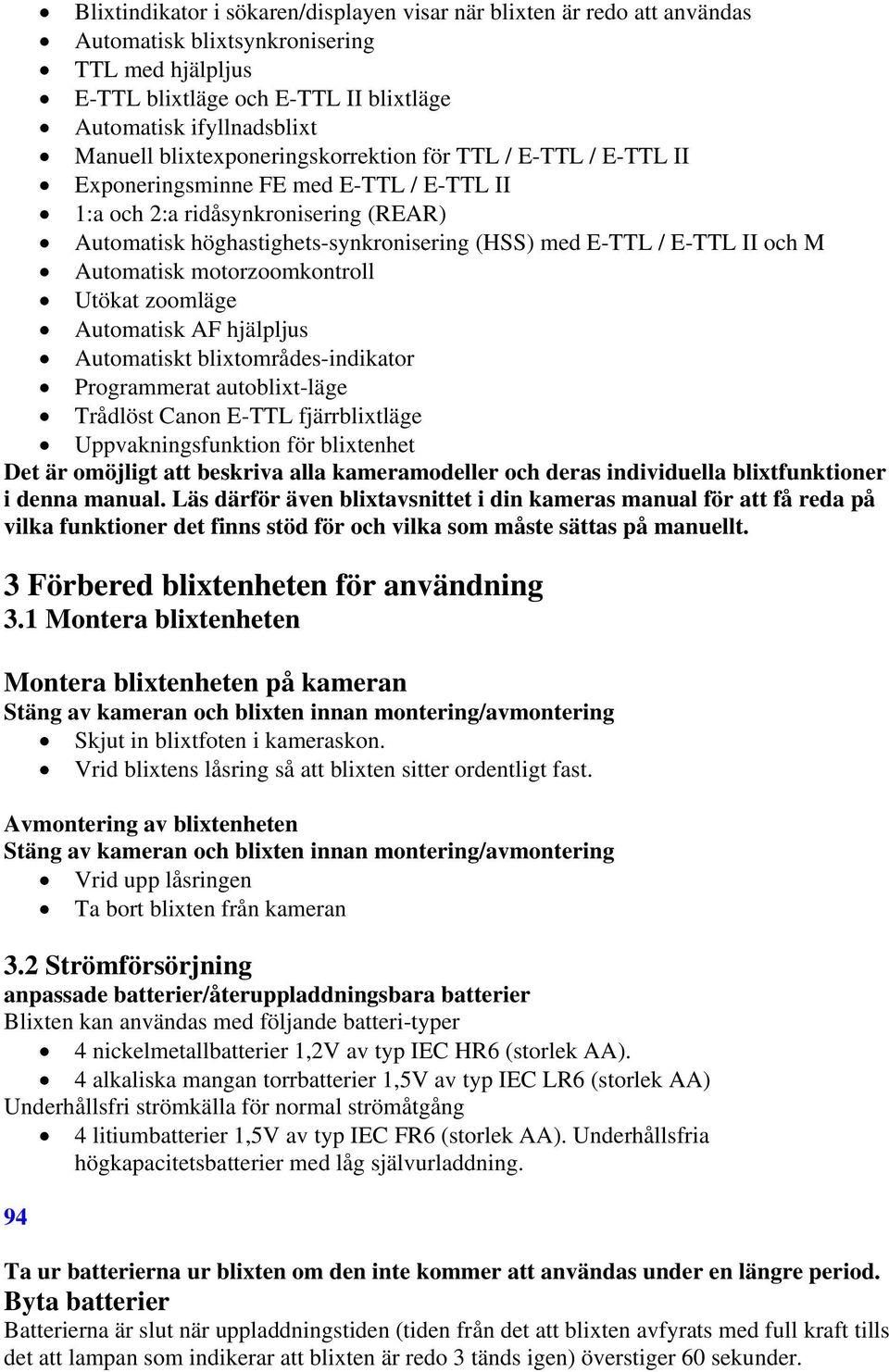

5 Blixtindikator i sökaren/displayen visar när blixten är redo att användas Automatisk blixtsynkronisering TTL med hjälpljus E-TTL blixtläge och E-TTL II blixtläge Automatisk ifyllnadsblixt Manuell blixtexponeringskorrektion för TTL / E-TTL / E-TTL II Exponeringsminne FE med E-TTL / E-TTL II 1:a och 2:a ridåsynkronisering (REAR) Automatisk höghastighets-synkronisering (HSS) med E-TTL / E-TTL II och M Automatisk motorzoomkontroll Utökat zoomläge Automatisk AF hjälpljus Automatiskt blixtområdes-indikator Programmerat autoblixt-läge Trådlöst Canon E-TTL fjärrblixtläge Uppvakningsfunktion för blixtenhet Det är omöjligt att beskriva alla kameramodeller och deras individuella blixtfunktioner i denna manual. Läs därför även blixtavsnittet i din kameras manual för att få reda på vilka funktioner det finns stöd för och vilka som måste sättas på manuellt. 3 Förbered blixtenheten för användning 3.1 Montera blixtenheten Montera blixtenheten på kameran Stäng av kameran och blixten innan montering/avmontering Skjut in blixtfoten i kameraskon. Vrid blixtens låsring så att blixten sitter ordentligt fast. Avmontering av blixtenheten Stäng av kameran och blixten innan montering/avmontering Vrid upp låsringen Ta bort blixten från kameran 3.2 Strömförsörjning anpassade batterier/återuppladdningsbara batterier Blixten kan användas med följande batteri-typer 4 nickelmetallbatterier 1,2V av typ IEC HR6 (storlek AA). 4 alkaliska mangan torrbatterier 1,5V av typ IEC LR6 (storlek AA) Underhållsfri strömkälla för normal strömåtgång 4 litiumbatterier 1,5V av typ IEC FR6 (storlek AA). Underhållsfria högkapacitetsbatterier med låg självurladdning. 94 Ta ur batterierna ur blixten om den inte kommer att användas under en längre period. Byta batterier Batterierna är slut när uppladdningstiden (tiden från det att blixten avfyrats med full kraft tills det att lampan som indikerar att blixten är redo 3 tänds igen) överstiger 60 sekunder.

6 Stäng av blixtenheten på huvudbrytaren 15. Öppna batterilyckan 8 Sätt in batterierna som bilden visar, stäng batteriluckan 8 Se till att batterierna är vända åt rätt hål. Blixtenheten kan skadas om polerna ligger åt fel håll! Byt ut alla batterier samtidigt och se till att de är av samma märke och kapacitet. Batterier får ej slängas bland övrigt hushållsavfall utan ska lämnas i speciella batteriholkar. 3.3 Att stänga av och sätta på blixtenheten Blixenheten kan sättas på genom att huvudströmbrytaren 15sätts på ON För att stänga av blixten dra istället strömbrytaren 15 åt vänster. Om blixtenheten inte ska användas under en längre period stäng av den på huvudströmbrytaren och ta ur batterierna. 3.4 Power Pack P76 (valbara alternativ) Om en batteridriven blixt inte uppfyller dina krav på antal blixtar och återuppladdningstid kan en Power Pack P76 kopplas till blixtenheten för extra ström. En V58-50 kabel behövs för att koppla Power Pack P76 till blixtenheten. Det behövs då inga batterier i blixtenheten. Se till att blixten är avstängd på huvudströmbrytaren när du kopplar in Power Pack P76 eller V58-50 kabeln. Blixtenheten stängs då av och sätts på via Power Pach P76 (läs instruktionsboken för Power Pack) 3.5 Viloläge (Auto OFF) För att spara på batterierna och förhindra oavsiktlig förbrukning har blixten fabriksinställts till att slå om till viloläge (Auto OFF) cirka 10 minuter efter att: Blixten satts på Blixten använts Avtryckaren tryckts ner Kamerans exponeringsmätare slagits av Lampan som indikerar att blixten är redo och displayen släcks också. Om blixten slås på igen manuellt gäller de inställningar som gjorts innan blixten gick in i viloläge. Blixten återaktiverats när någon av knapparna (även avtryckaren) tryckts ner. Blixten ska alltid slås av på huvudbrytaren om den inte kommer att användas på ett tag. Blixtenheten kan ställas in så att viloläget sätts på efter en minut, funktionen kan också stängas av (se 7.11) Display Varje gång en knapp på blixtenheten trycks ner tänds displayen i ca 10 sekunder. När en blixt avfyras via kameran eller manuellt stängs displayen 16 på blixten av. 5. Blixtlägen Blixtenheten stöder TTL, automatiskt A, manuell M och stroboskop läge. Beroende på kameramodell kan det finnas stöd för andra blixtlägen. Dessa blixtlägen kan väljas efter att ett datautbyte skett mellan kameran och blixtenheten. 5.1 Anpassning för blixtlägen Tryck ner Mode-knappen tills Mode syns i displayen. Du kan då välja bland följande lägen:

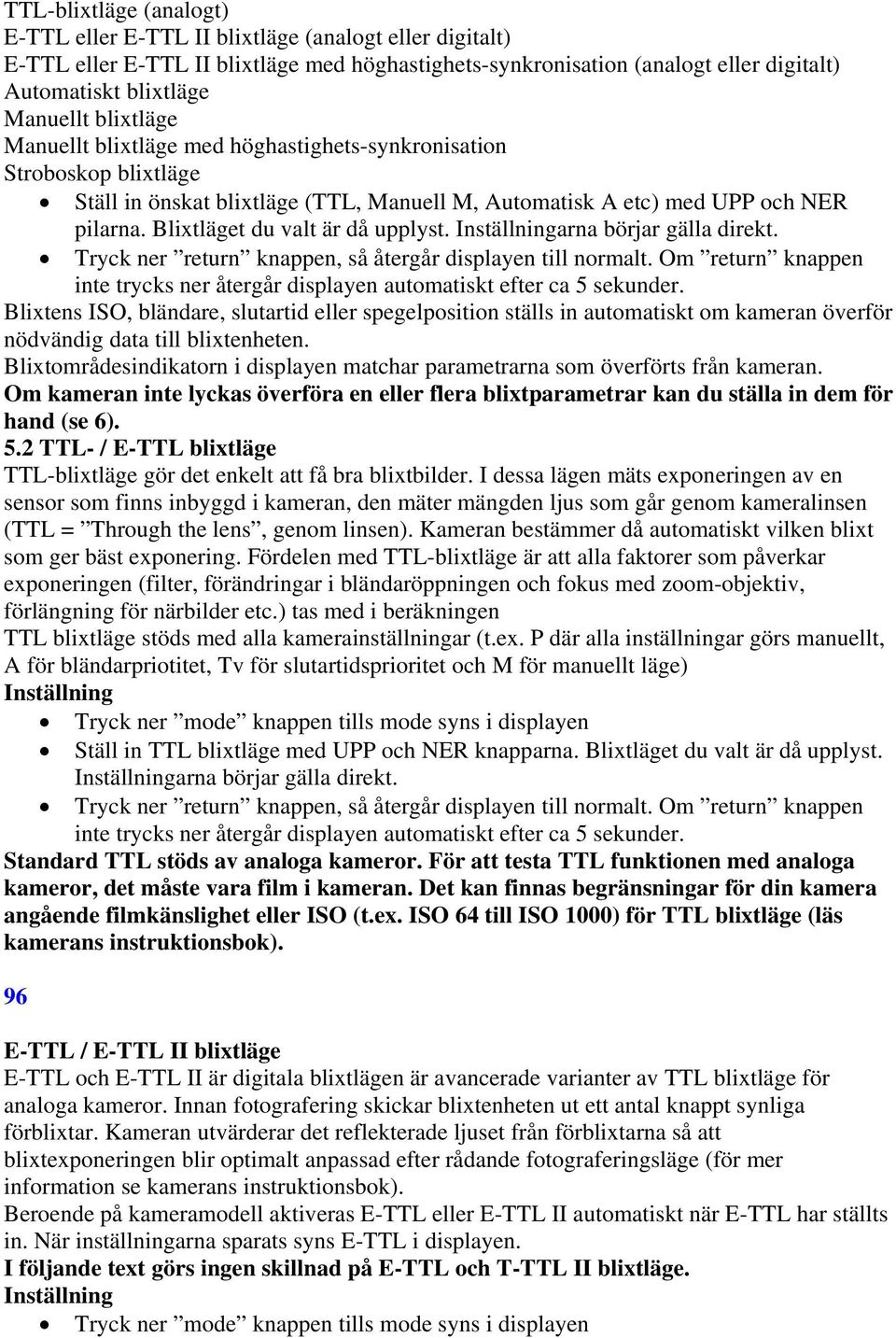

7 TTL-blixtläge (analogt) E-TTL eller E-TTL II blixtläge (analogt eller digitalt) E-TTL eller E-TTL II blixtläge med höghastighets-synkronisation (analogt eller digitalt) Automatiskt blixtläge Manuellt blixtläge Manuellt blixtläge med höghastighets-synkronisation Stroboskop blixtläge Ställ in önskat blixtläge (TTL, Manuell M, Automatisk A etc) med UPP och NER pilarna. Blixtläget du valt är då upplyst. arna börjar gälla direkt. Blixtens ISO, bländare, slutartid eller spegelposition ställs in automatiskt om kameran överför nödvändig data till blixtenheten. Blixtområdesindikatorn i displayen matchar parametrarna som överförts från kameran. Om kameran inte lyckas överföra en eller flera blixtparametrar kan du ställa in dem för hand (se 6). 5.2 TTL- / E-TTL blixtläge TTL-blixtläge gör det enkelt att få bra blixtbilder. I dessa lägen mäts exponeringen av en sensor som finns inbyggd i kameran, den mäter mängden ljus som går genom kameralinsen (TTL = Through the lens, genom linsen). Kameran bestämmer då automatiskt vilken blixt som ger bäst exponering. Fördelen med TTL-blixtläge är att alla faktorer som påverkar exponeringen (filter, förändringar i bländaröppningen och fokus med zoom-objektiv, förlängning för närbilder etc.) tas med i beräkningen TTL blixtläge stöds med alla kamerainställningar (t.ex. P där alla inställningar görs manuellt, A för bländarpriotitet, Tv för slutartidsprioritet och M för manuellt läge) Tryck ner mode knappen tills mode syns i displayen Ställ in TTL blixtläge med UPP och NER knapparna. Blixtläget du valt är då upplyst. arna börjar gälla direkt. Standard TTL stöds av analoga kameror. För att testa TTL funktionen med analoga kameror, det måste vara film i kameran. Det kan finnas begränsningar för din kamera angående filmkänslighet eller ISO (t.ex. ISO 64 till ISO 1000) för TTL blixtläge (läs kamerans instruktionsbok). 96 E-TTL / E-TTL II blixtläge E-TTL och E-TTL II är digitala blixtlägen är avancerade varianter av TTL blixtläge för analoga kameror. Innan fotografering skickar blixtenheten ut ett antal knappt synliga förblixtar. Kameran utvärderar det reflekterade ljuset från förblixtarna så att blixtexponeringen blir optimalt anpassad efter rådande fotograferingsläge (för mer information se kamerans instruktionsbok). Beroende på kameramodell aktiveras E-TTL eller E-TTL II automatiskt när E-TTL har ställts in. När inställningarna sparats syns E-TTL i displayen. I följande text görs ingen skillnad på E-TTL och T-TTL II blixtläge. Tryck ner mode knappen tills mode syns i displayen

8 Ställ in E-TTL blixtläge med UPP och NER knapparna. Blixtläget du valt är då upplyst. arna börjar gälla direkt. Om bilden var korrekt upplyst visar exponeringsindikatorn 14 OK i ca 3 sekunder (se 13). Det kan finnas begränsningar för din kamera angående filmkänslighet eller ISO (t.ex. maximum ISO 1000) för E-TTL blixtläge (läs kamerans instruktionsbok). 5.3 TTL / E-TTL ifyllnadsblixt TTL ifyllnadsblixt löser problemet med skuggor i motljusbilder och ger en mer balanserad exponering mellan objekt och bakgrund. Kamerans datorkontrollerade mätsystem bestämmer den lämpligaste kombination av slutartid, bländare och blixtljus. E-TTL II blixtläge, med lämpliga objektiv, tas avståndet till motivet också med i beräkningen. Beroende på kamera och inställning kan ifyllnadsblixten aktiveras automatiskt på kameran. Detta visas inte i sökaren. Läs kamerans instruktionsbok för mer information. Om bilden var korrekt upplyst visar exponeringsindikatorn 14 OK i ca 3 sekunder (se 13). Se till att motljuset inte lyser direkt in i kameran då detta stör TTL mätsystemet. 5.4 Automatiskt blixtläge I automatiskt blixtläge A, mäter blixtenhetens sensor 10 det ljus som reflekteras från motivet. Sensorn har täckning på ca 25 och mäter endast ljus som avfyrats från mecablitz. Blixten är så lång som krävs för att mätningen ska bli korrekt. Sensorn 10 måste vinklas mot motivet. Det maximala blixtområdet visas i displayen. Det kortaste avståndet är ca 10% av det maximala. Motivet bör placeras i den mittersta tredjedelen av området som visas i displayen för bästa resultat. Tryck ner mode knappen tills mode syns i displayen Ställ in blixtläge A med UPP och NER knapparna. Blixtläget du valt är då upplyst. arna börjar gälla direkt. Om bilden var korrekt upplyst visar exponeringsindikatorn 14 OK i ca 3 sekunder (se 13) Automatisk ifyllnadsblixt Vid fotografering med automatisk ifyllnadsblixt i dagsljus kommer det automatiska blixtläget A automatiskt ställa in en korrektion mellan -1 och -2 f-stops för att kompensera blixtexponeringen (se 6.4 och 10.5). Detta ger färgskillnad på skuggorna vilket gör fotografiet mer naturtroget. 5.6 Manuellt blixtläge I manuellt blixtläge M avfyras blixten med maximalt ljus varje gång om inget annat ställts in. Exponeringen kan anpassas efter rådande fotograferingssituation genom att ändra inställningen för bländare eller ljusmängd. Tryck ner mode knappen tills mode syns i displayen Ställ in blixtläge M med UPP och NER knapparna. Blixtläget du valt är då upplyst. arna börjar gälla direkt. av ljusmängd Tryck ner para knappen (parameter) tills P syns i displayen för ljusmängd

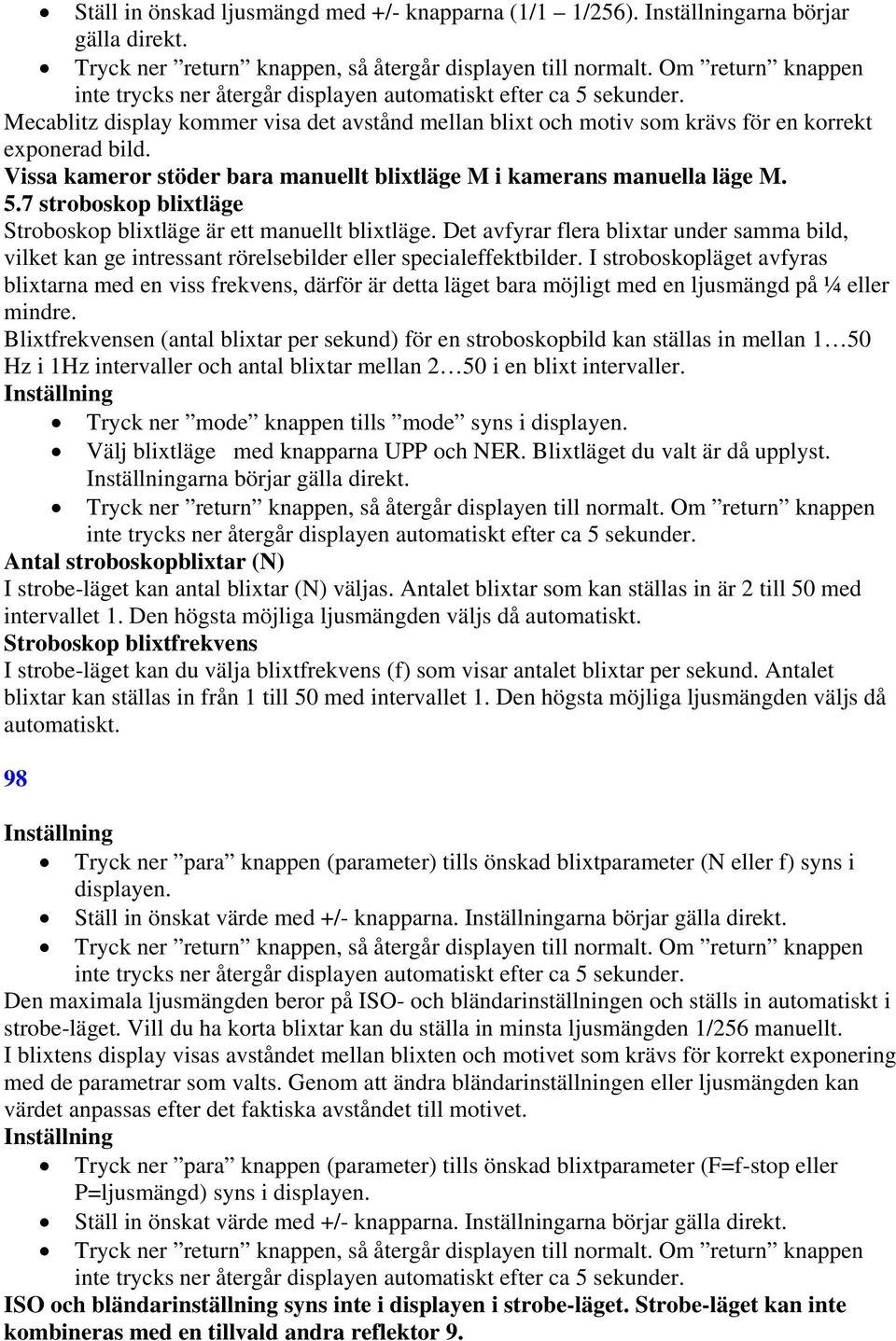

9 Ställ in önskad ljusmängd med +/- knapparna (1/1 1/256). arna börjar gälla direkt. Mecablitz display kommer visa det avstånd mellan blixt och motiv som krävs för en korrekt exponerad bild. Vissa kameror stöder bara manuellt blixtläge M i kamerans manuella läge M. 5.7 stroboskop blixtläge Stroboskop blixtläge är ett manuellt blixtläge. Det avfyrar flera blixtar under samma bild, vilket kan ge intressant rörelsebilder eller specialeffektbilder. I stroboskopläget avfyras blixtarna med en viss frekvens, därför är detta läget bara möjligt med en ljusmängd på ¼ eller mindre. Blixtfrekvensen (antal blixtar per sekund) för en stroboskopbild kan ställas in mellan 1 50 Hz i 1Hz intervaller och antal blixtar mellan 2 50 i en blixt intervaller. Tryck ner mode knappen tills mode syns i displayen. Välj blixtläge med knapparna UPP och NER. Blixtläget du valt är då upplyst. arna börjar gälla direkt. Antal stroboskopblixtar (N) I strobe-läget kan antal blixtar (N) väljas. Antalet blixtar som kan ställas in är 2 till 50 med intervallet 1. Den högsta möjliga ljusmängden väljs då automatiskt. Stroboskop blixtfrekvens I strobe-läget kan du välja blixtfrekvens (f) som visar antalet blixtar per sekund. Antalet blixtar kan ställas in från 1 till 50 med intervallet 1. Den högsta möjliga ljusmängden väljs då automatiskt. 98 Tryck ner para knappen (parameter) tills önskad blixtparameter (N eller f) syns i displayen. Ställ in önskat värde med +/- knapparna. arna börjar gälla direkt. Den maximala ljusmängden beror på ISO- och bländarinställningen och ställs in automatiskt i strobe-läget. Vill du ha korta blixtar kan du ställa in minsta ljusmängden 1/256 manuellt. I blixtens display visas avståndet mellan blixten och motivet som krävs för korrekt exponering med de parametrar som valts. Genom att ändra bländarinställningen eller ljusmängden kan värdet anpassas efter det faktiska avståndet till motivet. Tryck ner para knappen (parameter) tills önskad blixtparameter (F=f-stop eller P=ljusmängd) syns i displayen. Ställ in önskat värde med +/- knapparna. arna börjar gälla direkt. ISO och bländarinställning syns inte i displayen i strobe-läget. Strobe-läget kan inte kombineras med en tillvald andra reflektor 9.

10 6. Blixtparametrar (Parameter menu) För att blixtenheten ska fungera korrekt måste olika blixtparametrar som huvudreflektorns zoomposition, bländare, ISO filmkänslighet etc. anpassas efter kameran. För att datautbytet ska ske automatiskt måste blixten vara monterad på kameran och båda enheterna måste vara påslagna. För att ett datautbyte ska ske måste avtryckaren tryckas ned. Det maximala blixtområdet med blixtparametrarna syns i displayen. 6.1 av blixtparametrar När en knapp trycks ner tänds displayen. Beroende på blixtläge visas olika blixtparametrar i menyn: för kameror med digital dataöverföring ställs parametrarna för bländare (F), objektivets brännvidd (zoom) och filmkänslighet (ISO) automatiskt in. Om kameran inte överför en eller flera parametrar till blixtenheten får du göra det manuellt. Tryck ner para knappen (parameter) tills önskad blixtparameter syns i displayen. Följande parametrar finns tillgängliga: TTL/E-TTL/A/E-TTL-HSS M/M HSS Tabell 1 N Antal strobe-blixtar f Strobe-blixt frekvensen P P Ljusmängd F F F Bländare Zoom Zoom Zoom Huvudreflektorns position EV Manuell blixtexponerings korrektion ISO ISO ISO Ljuskänslighet 99 Ställ in önskat värde med +/- knapparna. arna börjar gälla direkt. 6.2 Bländare F Om det inte sker någon digital dataöverföring mellan kameran och blixtenheten kan bländaren ställas in manuellt från 1.0 till 45 (vid ISO 100) med intervallet 1. För blixtlägen A (automatiskt) och M (manuellt) måste kameran och blixten ställas in på samma bländartal. Tryck ner para knappen (parameter) tills F syns i displayen. Ställ in önskat värde med +/- knapparna. arna börjar gälla direkt. Under dataöverföring mellan kameran och blixtenheten anpassas också mellanliggande värden. I TTL/E-TTL blixtläge är bländarinställningen på blixten bara viktig för områdesindikatorn och inte för blixtens funktion. 6.3 Reflektorns position (Zoom) Om det inte sker någon digital dataöverföring mellan kameran och blixtenheten kan huvudreflektorpositionen 24mm-28mm-35mm-50mm-70mm-85mm-105mm (35mm format 24x36) ställas in manuellt. M-Zoom syns då i displayen. Tryck ner para knappen (parameter) tills Zoom syns i displayen. Ställ in önskat värde med +/- knapparna. arna börjar gälla direkt.

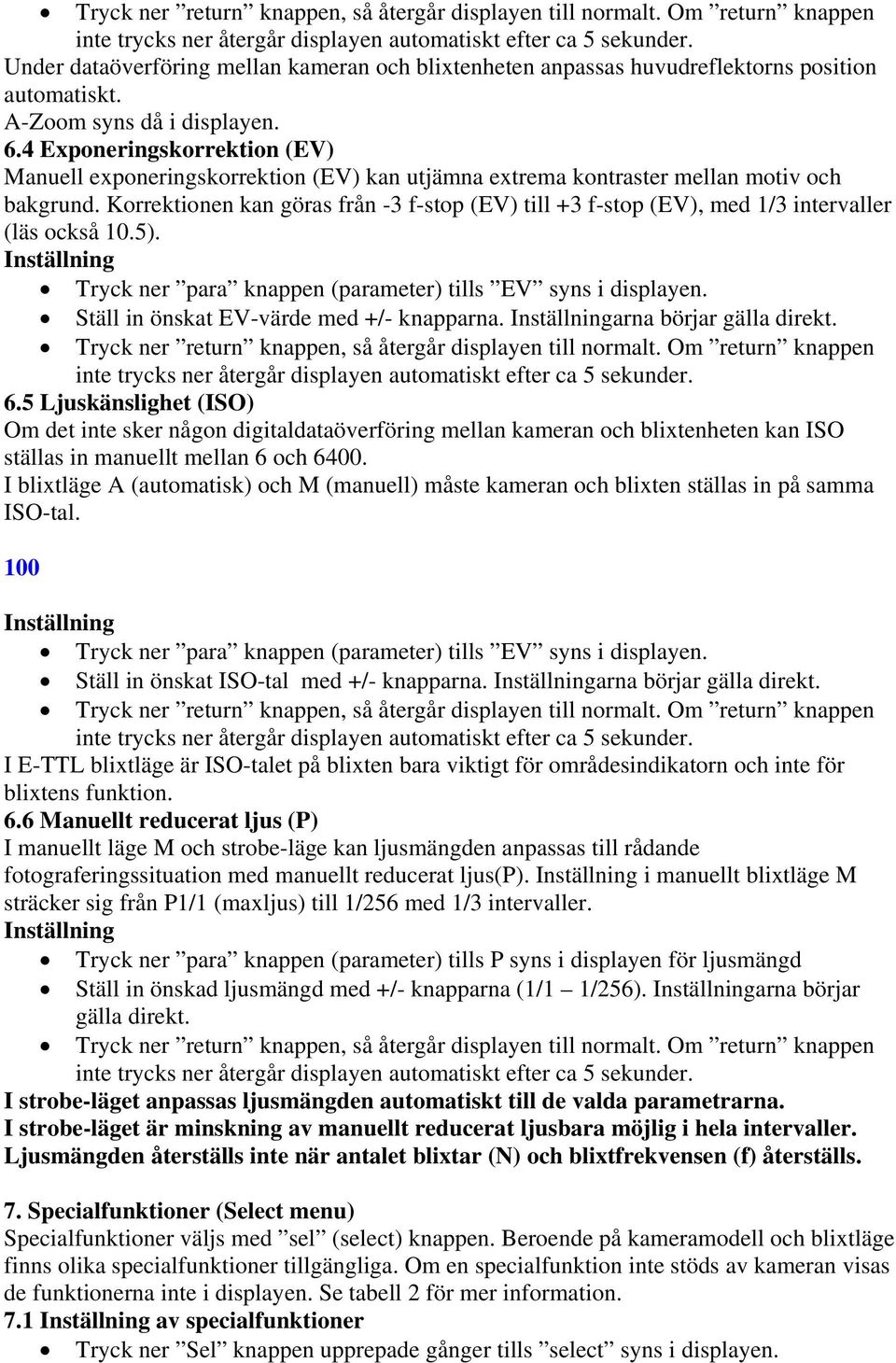

11 Under dataöverföring mellan kameran och blixtenheten anpassas huvudreflektorns position automatiskt. A-Zoom syns då i displayen. 6.4 Exponeringskorrektion (EV) Manuell exponeringskorrektion (EV) kan utjämna extrema kontraster mellan motiv och bakgrund. Korrektionen kan göras från -3 f-stop (EV) till +3 f-stop (EV), med 1/3 intervaller (läs också 10.5). Tryck ner para knappen (parameter) tills EV syns i displayen. Ställ in önskat EV-värde med +/- knapparna. arna börjar gälla direkt. 6.5 Ljuskänslighet (ISO) Om det inte sker någon digitaldataöverföring mellan kameran och blixtenheten kan ISO ställas in manuellt mellan 6 och I blixtläge A (automatisk) och M (manuell) måste kameran och blixten ställas in på samma ISO-tal. 100 Tryck ner para knappen (parameter) tills EV syns i displayen. Ställ in önskat ISO-tal med +/- knapparna. arna börjar gälla direkt. I E-TTL blixtläge är ISO-talet på blixten bara viktigt för områdesindikatorn och inte för blixtens funktion. 6.6 Manuellt reducerat ljus (P) I manuellt läge M och strobe-läge kan ljusmängden anpassas till rådande fotograferingssituation med manuellt reducerat ljus(p). i manuellt blixtläge M sträcker sig från P1/1 (maxljus) till 1/256 med 1/3 intervaller. Tryck ner para knappen (parameter) tills P syns i displayen för ljusmängd Ställ in önskad ljusmängd med +/- knapparna (1/1 1/256). arna börjar gälla direkt. I strobe-läget anpassas ljusmängden automatiskt till de valda parametrarna. I strobe-läget är minskning av manuellt reducerat ljusbara möjlig i hela intervaller. Ljusmängden återställs inte när antalet blixtar (N) och blixtfrekvensen (f) återställs. 7. Specialfunktioner (Select menu) Specialfunktioner väljs med sel (select) knappen. Beroende på kameramodell och blixtläge finns olika specialfunktioner tillgängliga. Om en specialfunktion inte stöds av kameran visas de funktionerna inte i displayen. Se tabell 2 för mer information. 7.1 av specialfunktioner Tryck ner Sel knappen upprepade gånger tills select syns i displayen.

12 Använd UPP och NER pilarna för att välja specialfunktion från menyn. Funktionen du valt är då upplyst. Följande specialfunktioner finns tillgängliga, beroende på kameramodell och blixtläge: TTL/E-TTL/A/E-TTL-HSS M/M HSS Beep Beep Beep Fjärr Fjärr Fjärr FB Standby Stanby Standby ML ML ML KNAPPLÅS KNAPPLÅS KNAPPLÅS ZoomExt ZoomExt ZoomExt m/ft m/ft m/ft Tabell 2 Tryck ner set för att bekräfta Välj inställning med UPP och NER pilarna. arna börjar gälla direkt Pip-funktion (Beep) Pip-funktionen ger användaren en ljudsignal för vissa signaler på blixten. Fotografen kan då koncentrera sig på motivet och att ta bilden utan att behöva oroa sig för den optiska statusen. Pip-funktionen visar när blixten är redo, när blixtexponeringen är korrekt eller om något är fel. Ljudsignaler efter att blixten har slagits på Ett kort (ca 2 sekunder) oavbrutet pip efter att blixten har slagits på visar att blixten är redo att användas. Ljudsignaler efter tagen bild Ett kort (ca 2 sekunder) oavbrutet pip efter tagen bild visar att bilden var korrekt exponering och att blixten är redo igen. Om det inte piper var blixten underexponerad. En bruten signal (- - -) visar att bilden var korrekt exponerad. Blixten är däremot redo efter en sekunds (ca 2 sekunder) fortsatt pip. Ljudsignal vid anpassning av inställningarna i automatiskt läge En kort pip-signal i automatiskt läge varnar för att bländaren och ISO-talet överstiger tillåten ljusområdes nivå. Blixtens bländare anpassar sig då automatiskt till tillåtet värde. När pip-funktionen är påslagen syns i displayen. Tryck ner Sel knappen upprepade gånger tills select syns i displayen. Använd UPP och NER pilarna för att välja BEEP från menyn. Funktionen du valt är då upplyst. Tryck ner set för att bekräfta Välj inställning med UPP och NER pilarna. arna börjar gälla direkt. 7.3 Blixtgruppserie (FB)

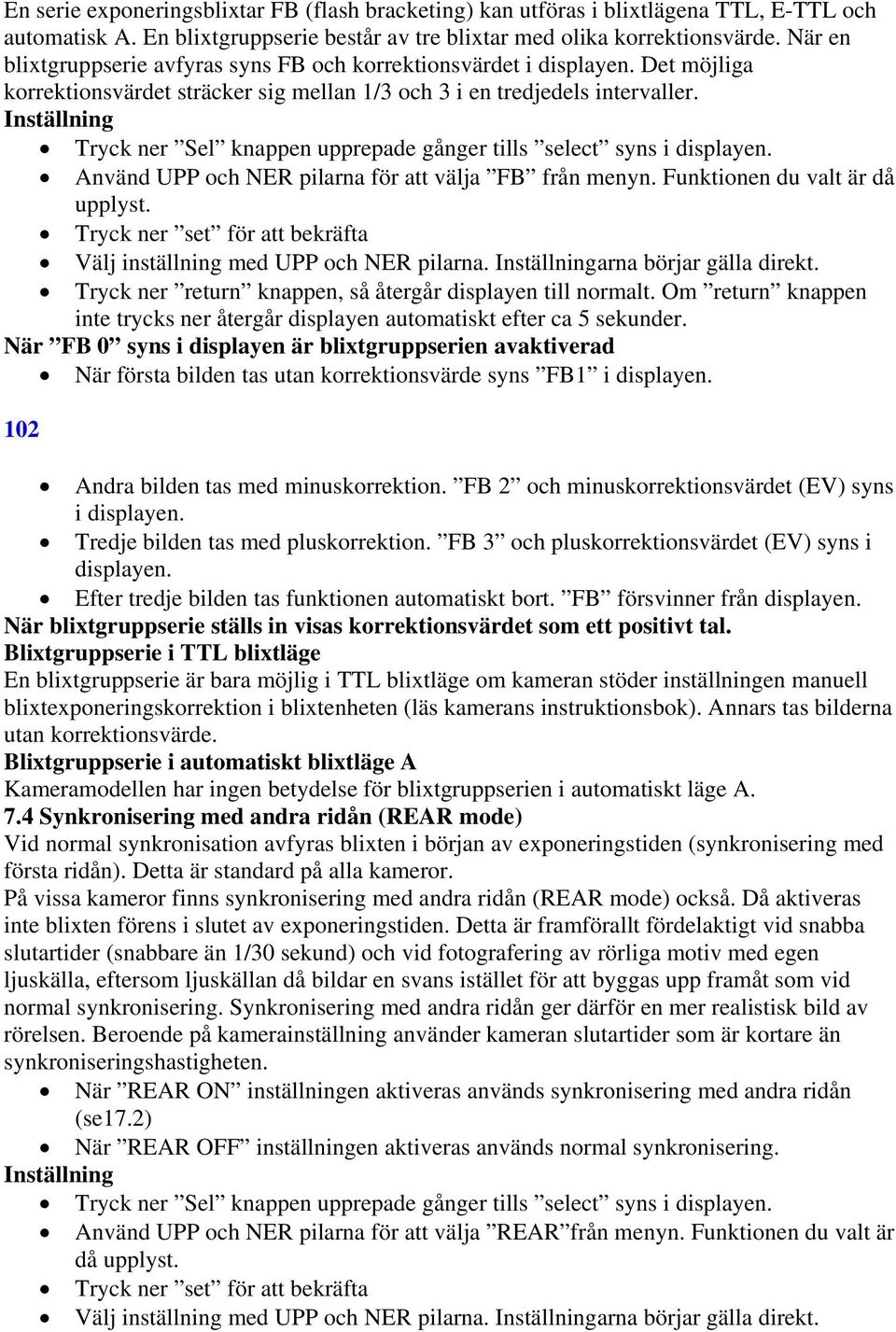

13 En serie exponeringsblixtar FB (flash bracketing) kan utföras i blixtlägena TTL, E-TTL och automatisk A. En blixtgruppserie består av tre blixtar med olika korrektionsvärde. När en blixtgruppserie avfyras syns FB och korrektionsvärdet i displayen. Det möjliga korrektionsvärdet sträcker sig mellan 1/3 och 3 i en tredjedels intervaller. Tryck ner Sel knappen upprepade gånger tills select syns i displayen. Använd UPP och NER pilarna för att välja FB från menyn. Funktionen du valt är då upplyst. Tryck ner set för att bekräfta Välj inställning med UPP och NER pilarna. arna börjar gälla direkt. När FB 0 syns i displayen är blixtgruppserien avaktiverad När första bilden tas utan korrektionsvärde syns FB1 i displayen. 102 Andra bilden tas med minuskorrektion. FB 2 och minuskorrektionsvärdet (EV) syns i displayen. Tredje bilden tas med pluskorrektion. FB 3 och pluskorrektionsvärdet (EV) syns i displayen. Efter tredje bilden tas funktionen automatiskt bort. FB försvinner från displayen. När blixtgruppserie ställs in visas korrektionsvärdet som ett positivt tal. Blixtgruppserie i TTL blixtläge En blixtgruppserie är bara möjlig i TTL blixtläge om kameran stöder inställningen manuell blixtexponeringskorrektion i blixtenheten (läs kamerans instruktionsbok). Annars tas bilderna utan korrektionsvärde. Blixtgruppserie i automatiskt blixtläge A Kameramodellen har ingen betydelse för blixtgruppserien i automatiskt läge A. 7.4 Synkronisering med andra ridån (REAR mode) Vid normal synkronisation avfyras blixten i början av exponeringstiden (synkronisering med första ridån). Detta är standard på alla kameror. På vissa kameror finns synkronisering med andra ridån (REAR mode) också. Då aktiveras inte blixten förens i slutet av exponeringstiden. Detta är framförallt fördelaktigt vid snabba slutartider (snabbare än 1/30 sekund) och vid fotografering av rörliga motiv med egen ljuskälla, eftersom ljuskällan då bildar en svans istället för att byggas upp framåt som vid normal synkronisering. Synkronisering med andra ridån ger därför en mer realistisk bild av rörelsen. Beroende på kamerainställning använder kameran slutartider som är kortare än synkroniseringshastigheten. När REAR ON inställningen aktiveras används synkronisering med andra ridån (se17.2) När REAR OFF inställningen aktiveras används normal synkronisering. Tryck ner Sel knappen upprepade gånger tills select syns i displayen. Använd UPP och NER pilarna för att välja REAR från menyn. Funktionen du valt är då upplyst. Tryck ner set för att bekräfta Välj inställning med UPP och NER pilarna. arna börjar gälla direkt.

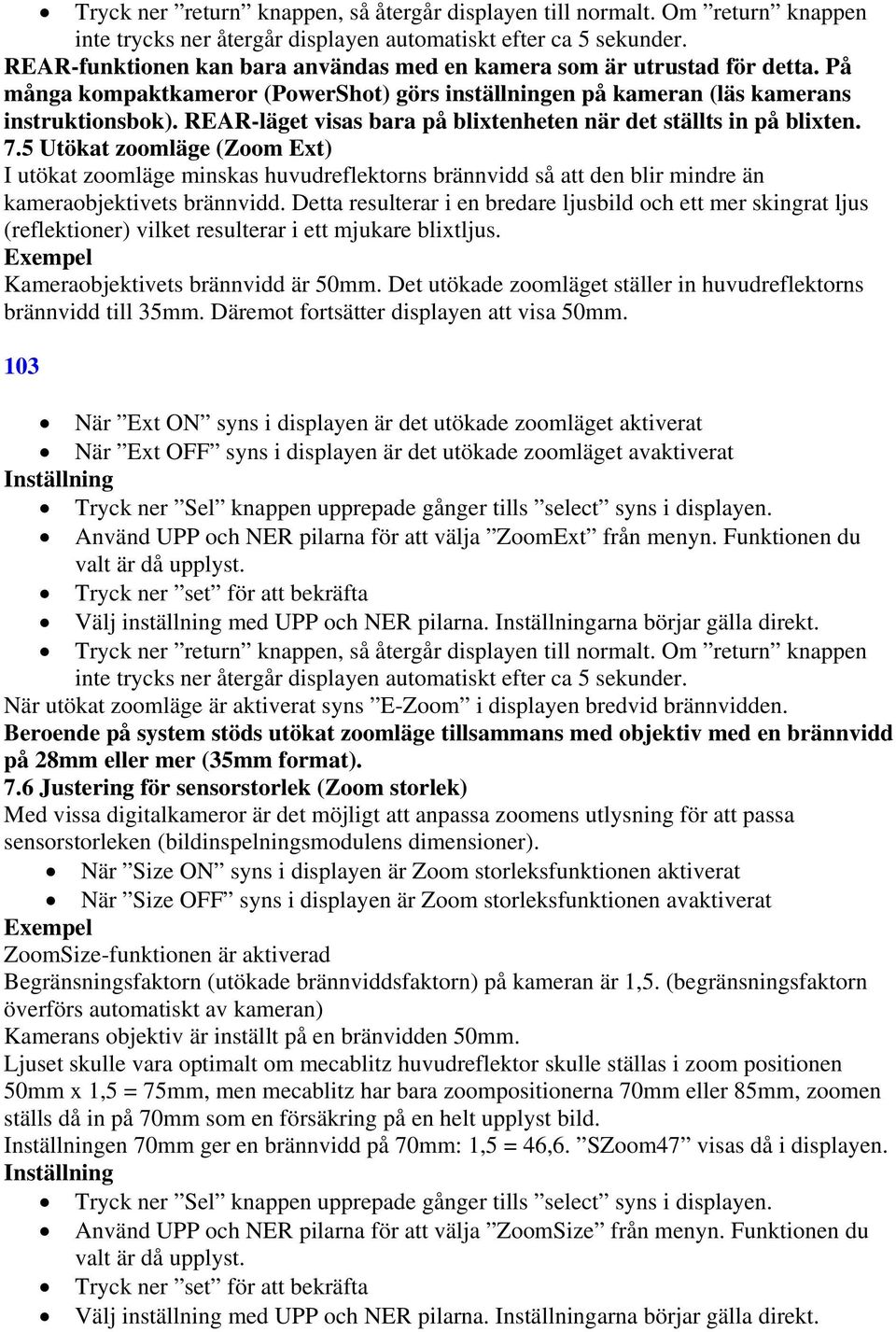

14 REAR-funktionen kan bara användas med en kamera som är utrustad för detta. På många kompaktkameror (PowerShot) görs inställningen på kameran (läs kamerans instruktionsbok). REAR-läget visas bara på blixtenheten när det ställts in på blixten. 7.5 Utökat zoomläge (Zoom Ext) I utökat zoomläge minskas huvudreflektorns brännvidd så att den blir mindre än kameraobjektivets brännvidd. Detta resulterar i en bredare ljusbild och ett mer skingrat ljus (reflektioner) vilket resulterar i ett mjukare blixtljus. Exempel Kameraobjektivets brännvidd är 50mm. Det utökade zoomläget ställer in huvudreflektorns brännvidd till 35mm. Däremot fortsätter displayen att visa 50mm. 103 När Ext ON syns i displayen är det utökade zoomläget aktiverat När Ext OFF syns i displayen är det utökade zoomläget avaktiverat Tryck ner Sel knappen upprepade gånger tills select syns i displayen. Använd UPP och NER pilarna för att välja ZoomExt från menyn. Funktionen du valt är då upplyst. Tryck ner set för att bekräfta Välj inställning med UPP och NER pilarna. arna börjar gälla direkt. När utökat zoomläge är aktiverat syns E-Zoom i displayen bredvid brännvidden. Beroende på system stöds utökat zoomläge tillsammans med objektiv med en brännvidd på 28mm eller mer (35mm format). 7.6 Justering för sensorstorlek (Zoom storlek) Med vissa digitalkameror är det möjligt att anpassa zoomens utlysning för att passa sensorstorleken (bildinspelningsmodulens dimensioner). När Size ON syns i displayen är Zoom storleksfunktionen aktiverat När Size OFF syns i displayen är Zoom storleksfunktionen avaktiverat Exempel ZoomSize-funktionen är aktiverad Begränsningsfaktorn (utökade brännviddsfaktorn) på kameran är 1,5. (begränsningsfaktorn överförs automatiskt av kameran) Kamerans objektiv är inställt på en bränvidden 50mm. Ljuset skulle vara optimalt om mecablitz huvudreflektor skulle ställas i zoom positionen 50mm x 1,5 = 75mm, men mecablitz har bara zoompositionerna 70mm eller 85mm, zoomen ställs då in på 70mm som en försäkring på en helt upplyst bild. en 70mm ger en brännvidd på 70mm: 1,5 = 46,6. SZoom47 visas då i displayen. Tryck ner Sel knappen upprepade gånger tills select syns i displayen. Använd UPP och NER pilarna för att välja ZoomSize från menyn. Funktionen du valt är då upplyst. Tryck ner set för att bekräfta Välj inställning med UPP och NER pilarna. arna börjar gälla direkt.

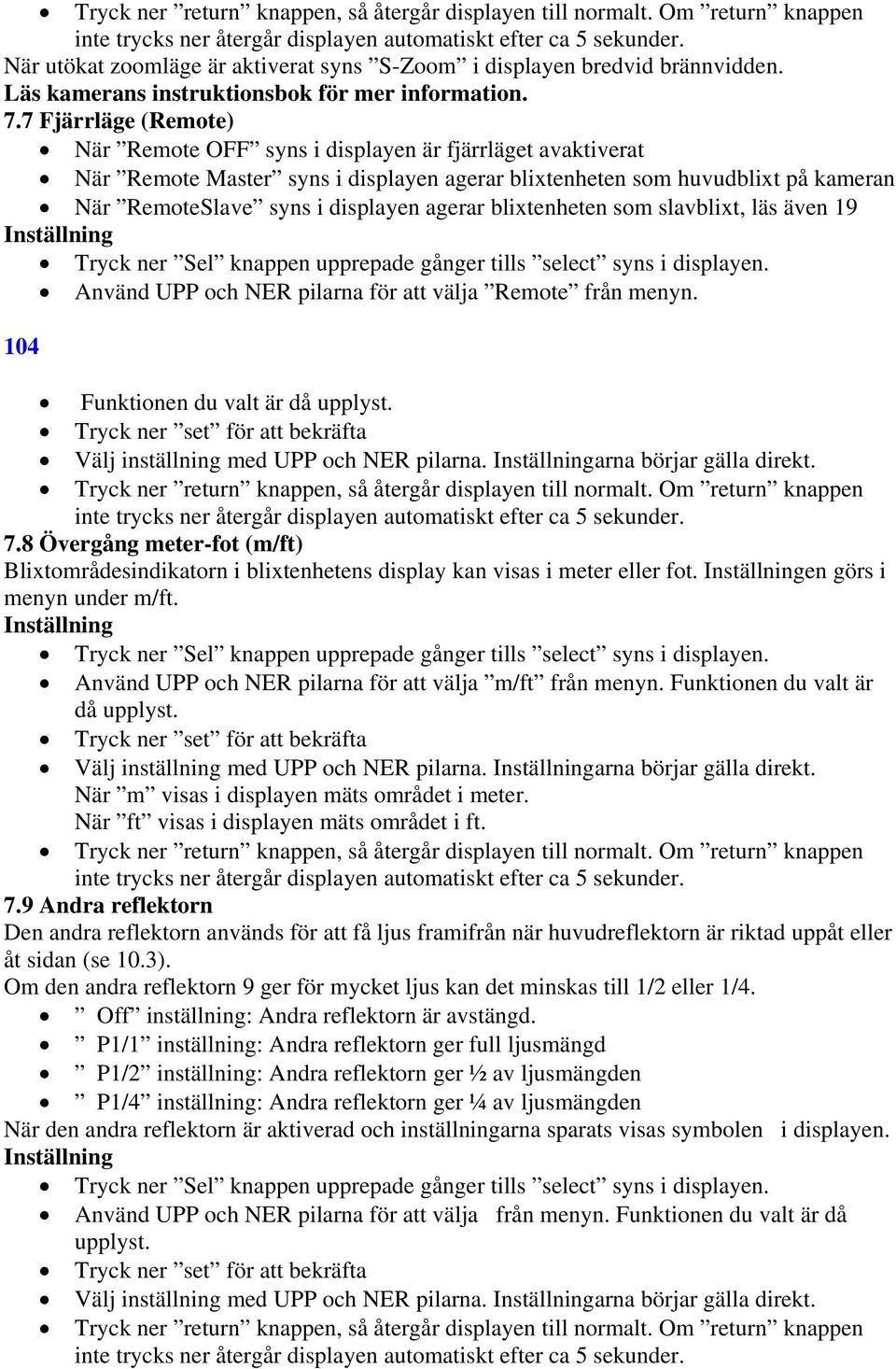

15 När utökat zoomläge är aktiverat syns S-Zoom i displayen bredvid brännvidden. Läs kamerans instruktionsbok för mer information. 7.7 Fjärrläge (Remote) När Remote OFF syns i displayen är fjärrläget avaktiverat När Remote Master syns i displayen agerar blixtenheten som huvudblixt på kameran När RemoteSlave syns i displayen agerar blixtenheten som slavblixt, läs även 19 Tryck ner Sel knappen upprepade gånger tills select syns i displayen. Använd UPP och NER pilarna för att välja Remote från menyn. 104 Funktionen du valt är då upplyst. Tryck ner set för att bekräfta Välj inställning med UPP och NER pilarna. arna börjar gälla direkt. 7.8 Övergång meter-fot (m/ft) Blixtområdesindikatorn i blixtenhetens display kan visas i meter eller fot. en görs i menyn under m/ft. Tryck ner Sel knappen upprepade gånger tills select syns i displayen. Använd UPP och NER pilarna för att välja m/ft från menyn. Funktionen du valt är då upplyst. Tryck ner set för att bekräfta Välj inställning med UPP och NER pilarna. arna börjar gälla direkt. När m visas i displayen mäts området i meter. När ft visas i displayen mäts området i ft. 7.9 Andra reflektorn Den andra reflektorn används för att få ljus framifrån när huvudreflektorn är riktad uppåt eller åt sidan (se 10.3). Om den andra reflektorn 9 ger för mycket ljus kan det minskas till 1/2 eller 1/4. Off inställning: Andra reflektorn är avstängd. P1/1 inställning: Andra reflektorn ger full ljusmängd P1/2 inställning: Andra reflektorn ger ½ av ljusmängden P1/4 inställning: Andra reflektorn ger ¼ av ljusmängden När den andra reflektorn är aktiverad och inställningarna sparats visas symbolen i displayen. Tryck ner Sel knappen upprepade gånger tills select syns i displayen. Använd UPP och NER pilarna för att välja från menyn. Funktionen du valt är då upplyst. Tryck ner set för att bekräfta Välj inställning med UPP och NER pilarna. arna börjar gälla direkt.

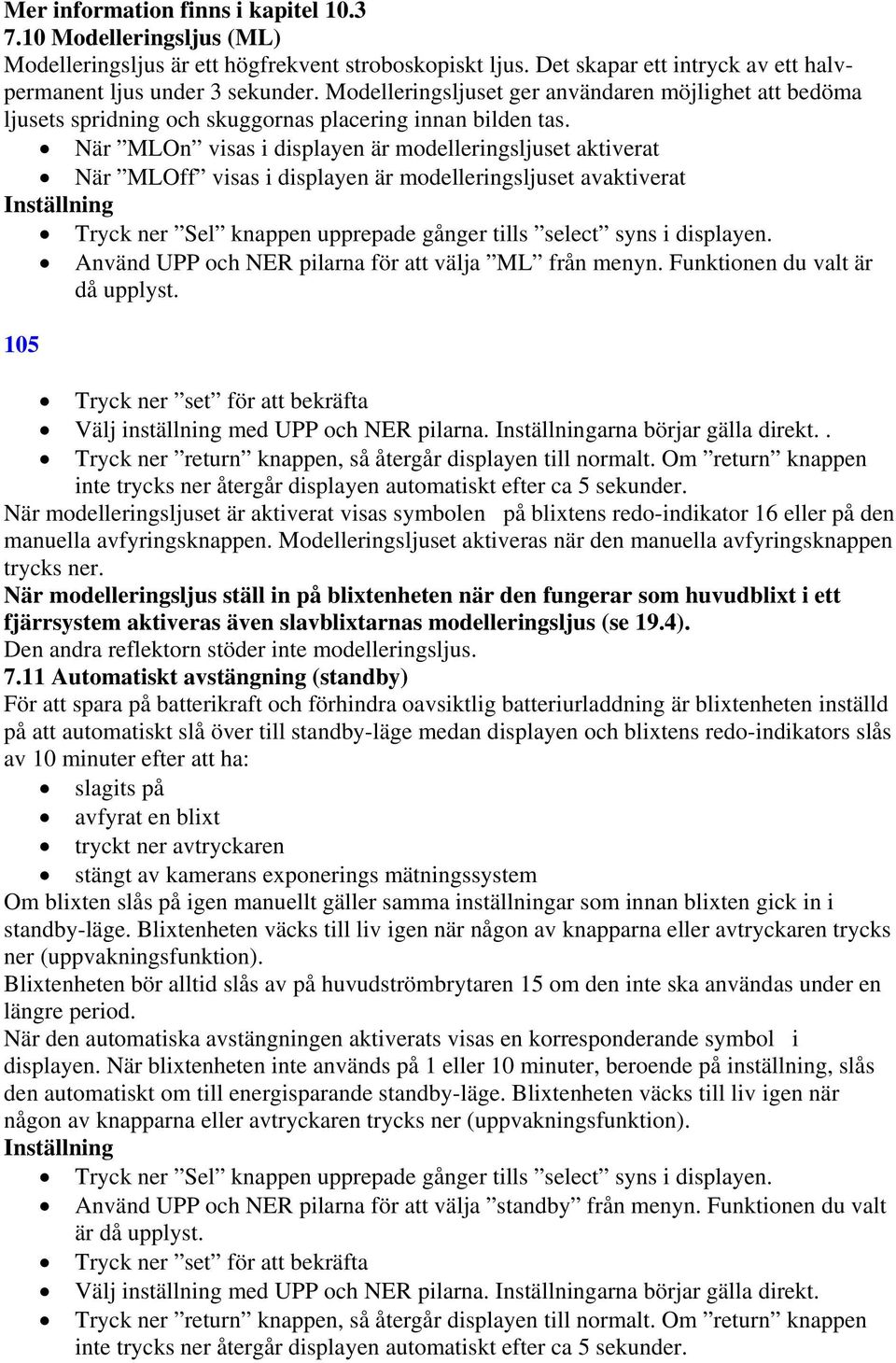

16 Mer information finns i kapitel Modelleringsljus (ML) Modelleringsljus är ett högfrekvent stroboskopiskt ljus. Det skapar ett intryck av ett halvpermanent ljus under 3 sekunder. Modelleringsljuset ger användaren möjlighet att bedöma ljusets spridning och skuggornas placering innan bilden tas. När MLOn visas i displayen är modelleringsljuset aktiverat När MLOff visas i displayen är modelleringsljuset avaktiverat Tryck ner Sel knappen upprepade gånger tills select syns i displayen. Använd UPP och NER pilarna för att välja ML från menyn. Funktionen du valt är då upplyst. 105 Tryck ner set för att bekräfta Välj inställning med UPP och NER pilarna. arna börjar gälla direkt.. När modelleringsljuset är aktiverat visas symbolen på blixtens redo-indikator 16 eller på den manuella avfyringsknappen. Modelleringsljuset aktiveras när den manuella avfyringsknappen trycks ner. När modelleringsljus ställ in på blixtenheten när den fungerar som huvudblixt i ett fjärrsystem aktiveras även slavblixtarnas modelleringsljus (se 19.4). Den andra reflektorn stöder inte modelleringsljus Automatiskt avstängning (standby) För att spara på batterikraft och förhindra oavsiktlig batteriurladdning är blixtenheten inställd på att automatiskt slå över till standby-läge medan displayen och blixtens redo-indikators slås av 10 minuter efter att ha: slagits på avfyrat en blixt tryckt ner avtryckaren stängt av kamerans exponerings mätningssystem Om blixten slås på igen manuellt gäller samma inställningar som innan blixten gick in i standby-läge. Blixtenheten väcks till liv igen när någon av knapparna eller avtryckaren trycks ner (uppvakningsfunktion). Blixtenheten bör alltid slås av på huvudströmbrytaren 15 om den inte ska användas under en längre period. När den automatiska avstängningen aktiverats visas en korresponderande symbol i displayen. När blixtenheten inte används på 1 eller 10 minuter, beroende på inställning, slås den automatiskt om till energisparande standby-läge. Blixtenheten väcks till liv igen när någon av knapparna eller avtryckaren trycks ner (uppvakningsfunktion). Tryck ner Sel knappen upprepade gånger tills select syns i displayen. Använd UPP och NER pilarna för att välja standby från menyn. Funktionen du valt är då upplyst. Tryck ner set för att bekräfta Välj inställning med UPP och NER pilarna. arna börjar gälla direkt.

17 När standby10 visas aktiveras funktionen efter 10 minuter När standby1 visas aktiveras funktionen efter 1 minut När standbyoff visas är funktionen avaktiverad 7.12 Knapplås Knapplåsfunktionen hindrar användaren från att oavsiktligt trycka ner knappar på blixtenheten. Symbolen syns över tre knappar på displayen när knapplåsfunktionen är aktiverad. Aktivering av knapplås Tryck ner Sel knappen upprepade gånger tills select syns i displayen. Använd UPP och NER pilarna för att välja standby från menyn. Funktionen du valt är då upplyst. Tryck ner set för att bekräfta 106 Välj inställning med UPP och NER pilarna. arna börjar gälla direkt. När KEYLOCK ON? visas är knapplåset aktiverat När KEYLOCK OFF? visas är knapplåset avaktiverat Stänga av knapplåset När en knapp trycks ner visas UNLOCK press these keyes. Symbolen visas för att visa att knapparna är låsta. Tryck ner de två mittersta knapparna i 3 sekunder för att stänga av knapplåset. När knapplåset avaktiverats återgår displayen till sitt normala läge. 8. Motorzoom reflektor Huvudreflektorns zoomposition kan anpassas för brännvidder på minst 24mm (35mm format). För objektiv med brännvidder på 18mm eller mer kan den inbyggda vidvinkelskivan 2 placeras över huvudreflektorn 7. Följande zoompositioner finns tillgängliga 24mm-28mm-35mm-50mm-70mm-85mm-105mm (motsvarande 35mm format) Vis användning av vidvinkelskiva 2 flyttas huvudreflektorns potition automatiskt till 24mm. På grund av vidvinkelskivan visas 18mm i displayen (se 9). Automatisk zoomanpassning Detta gör att huvudspegelns 7 zoomposition automatiskt anpassas till brännvidden. A-Zoom och spegelpositionen (i mm) visas på blixtenhetens display. Manuell zoomanpassning Reflektorns position måste anpassas för hand om inte kameran överför information om brännvidd och zoomposition till blixtenheten. M-Zoom syns då i displayen. Läs även 6.3. Om du använder ett zoomobjektiv och inte behöver maximalt ledtal eller blixtområde kan du ställa in reflektorns zoomposition på zoomobjektivets kortaste brännvidd. Detta ger en fullt upplyst bild utan att konstant behöva anpassa den efter objektivets brännvidd. Exempel Du använder ett blixtobjektiv med brännvidd 35mm till 105mm. Ställ in huvudreflektorns 7 zoomposition till 35mm. Manuell zoomanpassning med A-Zoom Huvudreflektorns 7 zoomposition kan också ändras, när blixtenheten används med en kamera som kan överföra data, för att uppnå speciella ljuseffekter. Se även 6.3. När inställningarna sparats visas M-Zoom i displayen.

18 Återställ till A-Zoom Tryck ner avtryckaren så att ett datautbyte sker mellan kameran och blixtenheten. Ändra zoomposition tills A-Zoom syns i displayen. 9. Vidvinkelskiva Med vidvinkelskivan 2 kan brännvidder på 18mm eller mer lysas upp (35mm format). Dra vidvinkelskivan 2 från huvudreflektorn 7 så långt det går och släpp den. Vidvinkelskivan vrider sig automatiskt nedåt. Huvudreflektorn flyttar sig automatiskt till rätt position. 107 Avståndsmätning och zoomvärde rättas till 18mm på displayen. Vrid vidvinkelskivan 90 uppåt och tryck hela vägen in för att sätta tillbaka den. 10. Blixttekniker 10.1 Indirekt blixt Indirekt blixt lyser upp motivet mjukare och lättar upp kompakta skuggor. Det tar också bort droppljus från förgrunden till bakgrunden som sker av fysikaliska anledningar. Blixtens huvudreflektor kan vridas horisontellt och vertikalt för indirekt blixt. För att undvika färgfel i dina bilder bör den reflekterande ytan vara färgneutral eller vit. För ifyllnadsblixt framifrån kan den andra reflektorn 9 aktiveras i Select menyn (se 7.9). När reflektorn vrids vertikalt se till att den är vriden i en vinkel som förhindrar direkt ljus från att falla på motivet. Av den anledningen bör reflektorn vridas minst 60. Område och position för reflektorn syns inte i displayen Indirekt blixt med reflexskiva Vid fotografering av människor kan man kombinera indirekt blixt med reflexskiva 1 vilket kan upplättning och ge ljuspunkter i ögon: Vrid reflektorhuvudet 90 uppåt. Dra reflexskivan 1 och vidvinkelskivan 2 från reflektorhuvudet och framåt. Håll reflexskivan 1 och tryck tillbaka vidvinkelskivan 2 på reflektorhuvudet Indirekt blixt med den andra reflektorn När huvudreflektorn 7 vrids kan den andra reflektorn 9 aktiveras i Select menyn för upplysning framifrån. (se 7.9) Användning av den andra reflektorn 9 är generellt bara användbar med indirekt blixt när huvudreflektorn 7 är vinklad. Om huvudreflektorn inte är vinklad aktiveras inte den andra reflektorn. När den andra reflektorn aktiveras reflekteras ca 85 % av ljuset av huvudreflektorn och 15 % av den andra reflektorn. Dessa värden kan variera med ljusmängden. Om ljuset från den andra reflektorn är för starkt kan det minskas i Select menyn (se 7.9). Den andra reflektorn stöds inte i stroboskop-, modelleringsljus- (ML) och fjärrläge. Den andra reflektorn används inte när huvudreflektorn är normalt placerad eller riktad nedåt Närbilder/makrofotografering Vid närbilder och makrofotografering kan parallaxfel mellan blixtenheten och objektivet ge skuggor i nedre kanten på bilden. För att kompensera detta kan huvudreflektornreflektorn vridas 7 nedåt. För att göra detta tryck in reflektorns upplåsningsknapp 13 och vrid reflektorn nedåt. Om reflektorn är vriden nedåt syns TILT i displayen för att visa detta. Ett visst minimum-avstånd från blixten måste hållas vid närbilder för att undvika överexponering.

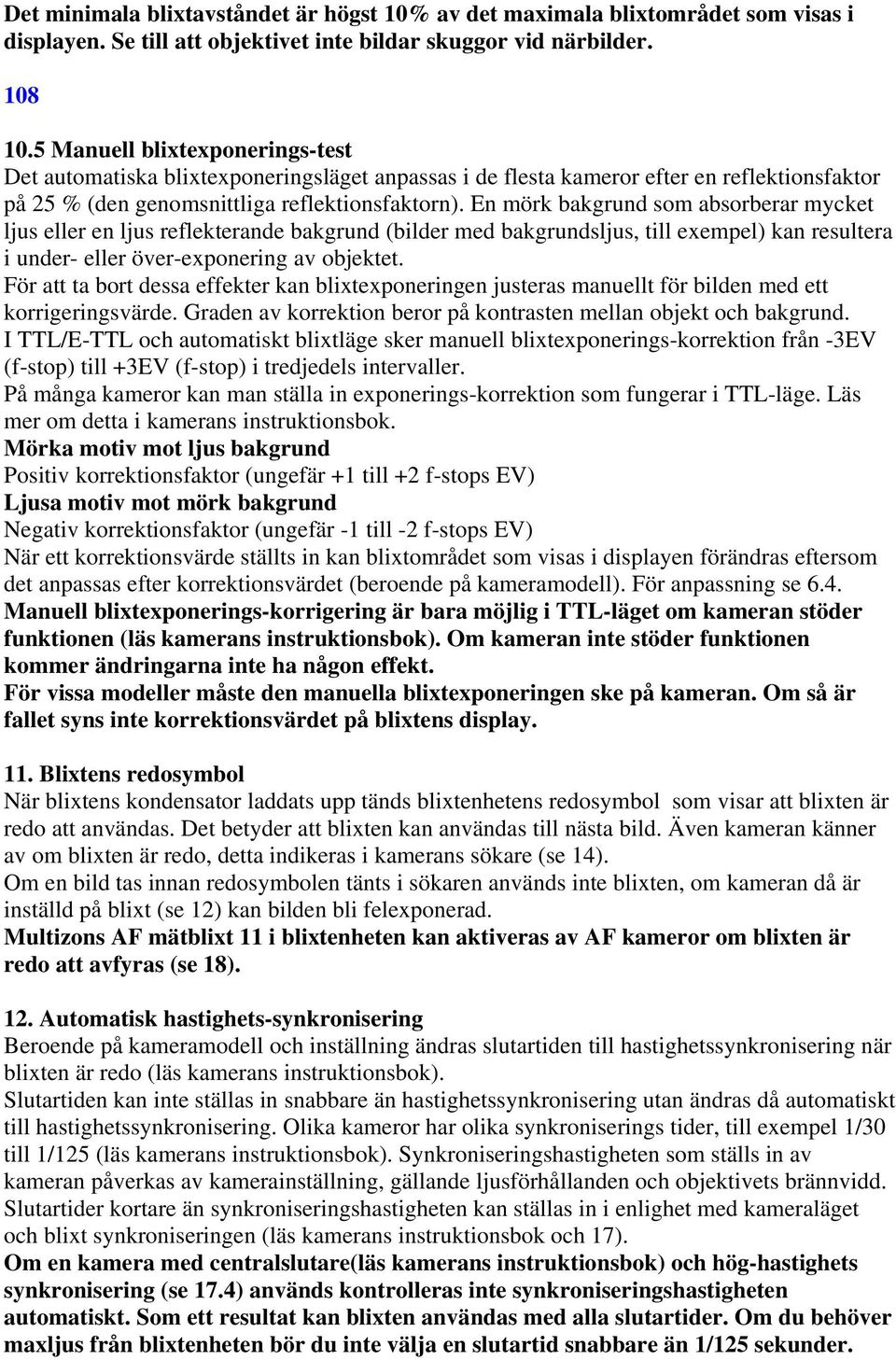

19 Det minimala blixtavståndet är högst 10% av det maximala blixtområdet som visas i displayen. Se till att objektivet inte bildar skuggor vid närbilder Manuell blixtexponerings-test Det automatiska blixtexponeringsläget anpassas i de flesta kameror efter en reflektionsfaktor på 25 % (den genomsnittliga reflektionsfaktorn). En mörk bakgrund som absorberar mycket ljus eller en ljus reflekterande bakgrund (bilder med bakgrundsljus, till exempel) kan resultera i under- eller över-exponering av objektet. För att ta bort dessa effekter kan blixtexponeringen justeras manuellt för bilden med ett korrigeringsvärde. Graden av korrektion beror på kontrasten mellan objekt och bakgrund. I TTL/E-TTL och automatiskt blixtläge sker manuell blixtexponerings-korrektion från -3EV (f-stop) till +3EV (f-stop) i tredjedels intervaller. På många kameror kan man ställa in exponerings-korrektion som fungerar i TTL-läge. Läs mer om detta i kamerans instruktionsbok. Mörka motiv mot ljus bakgrund Positiv korrektionsfaktor (ungefär +1 till +2 f-stops EV) Ljusa motiv mot mörk bakgrund Negativ korrektionsfaktor (ungefär -1 till -2 f-stops EV) När ett korrektionsvärde ställts in kan blixtområdet som visas i displayen förändras eftersom det anpassas efter korrektionsvärdet (beroende på kameramodell). För anpassning se 6.4. Manuell blixtexponerings-korrigering är bara möjlig i TTL-läget om kameran stöder funktionen (läs kamerans instruktionsbok). Om kameran inte stöder funktionen kommer ändringarna inte ha någon effekt. För vissa modeller måste den manuella blixtexponeringen ske på kameran. Om så är fallet syns inte korrektionsvärdet på blixtens display. 11. Blixtens redosymbol När blixtens kondensator laddats upp tänds blixtenhetens redosymbol som visar att blixten är redo att användas. Det betyder att blixten kan användas till nästa bild. Även kameran känner av om blixten är redo, detta indikeras i kamerans sökare (se 14). Om en bild tas innan redosymbolen tänts i sökaren används inte blixten, om kameran då är inställd på blixt (se 12) kan bilden bli felexponerad. Multizons AF mätblixt 11 i blixtenheten kan aktiveras av AF kameror om blixten är redo att avfyras (se 18). 12. Automatisk hastighets-synkronisering Beroende på kameramodell och inställning ändras slutartiden till hastighetssynkronisering när blixten är redo (läs kamerans instruktionsbok). Slutartiden kan inte ställas in snabbare än hastighetssynkronisering utan ändras då automatiskt till hastighetssynkronisering. Olika kameror har olika synkroniserings tider, till exempel 1/30 till 1/125 (läs kamerans instruktionsbok). Synkroniseringshastigheten som ställs in av kameran påverkas av kamerainställning, gällande ljusförhållanden och objektivets brännvidd. Slutartider kortare än synkroniseringshastigheten kan ställas in i enlighet med kameraläget och blixt synkroniseringen (läs kamerans instruktionsbok och 17). Om en kamera med centralslutare(läs kamerans instruktionsbok) och hög-hastighets synkronisering (se 17.4) används kontrolleras inte synkroniseringshastigheten automatiskt. Som ett resultat kan blixten användas med alla slutartider. Om du behöver maxljus från blixtenheten bör du inte välja en slutartid snabbare än 1/125 sekunder.

20 Exponeringsindikator Indikatorn för korrekt exponering OK 14 lyser bara upp om bilden var korrekt exponerad och tagen i TTL/E-TTL eller automatiskt blixtläge. Om OK inte dyker upp på displayen var bilden underexponerad. Du måste ta om bilden med ett mindre f-nummer (t.ex. f/8 istället för f/11) eller minska avståndet till motivet eller den reflekterande ytan (t.ex. med ifyllnadsblixt). Se det maximala blixtavståndet i blixtenhetens display (se 15). 14. Information i sökaren Blinkande blixtsymbol: Använd eller slå på blixtenheten (på vissa kameror) Lysande blixtsymbol: Blixten är redo att användas (på vissa kameror) Vissa kameror har en felexponerings-symbol i sökaren: stop-värdet, slutartid eller båda visas i sökaren för att visa på under- eller överexponering. Grunder gällande felexponering Använd inte blixten vid överexponering Sätt på blixten eller använd stativ och längre slutartid vid underexponering Det finns olika anledningar till felexponering i de olika automatiska- och exponeringsprogrammen. Läs kamerans instruktionsbok för mer information om vad som visas i sökaren på din kamera. 15. Blixtområde Blixtenhetens maximala exponeringsområde visas i blixtenhetens display. Värdet som visas gäller objekt med en reflektionsfaktor på 25 %, vilket är överförbart på de flesta fotograferingssituationer. Starka avvikelser från reflektionsfaktorn, fotografering av ovanligt starkt eller svagt reflekterande objekt, kan påverka exponeringsområdet. I TTL, E-TTL och automatiskt blixtläge bör motivet vara i den mittersta tredjedelen av indikerat blixtområde. Det ger den automatiska exponeringskontrollen utrymme för kompensation. För att undvika överexponering bör avståndet till motivet inte vara mindre än 10 % av det visade värdet. Anpassa inställningarna efter rådande fotograferingssituation genom att t.ex ändra bländarinställningen. I manuellt blixtläge M visas de avstånd som måste hållas till motivet för korrekt exponering. Anpassning till den gällande fotograferingssituationen kan göras genom att ändra bländarinställningen på objektivet eller genom att välja maxljus eller P för att ändra ljusnivån. Blixtområdet kan visas i antingen meter (m) eller fot (ft) beroende på inställning (se 7.8). Blixtområdet visas inte i fjärrläge eller när huvudreflektorn är vinklad Automatisk anpassning av blixtområdesindikatorn Kameran överför data om ISO, objektivets brännvidd (mm), bländarinställning och exponeringskorrektion till blixtenheten. Blixten anpassar inställningarna till dessa värden. Det maximala blixtområdet räknas ut efter blixtparametrarna och ledtalet och visas i displayen. Detta kräver att ett datautbyte sker mellan kameran och blixtenheten vilket uppnås genom att trycka ner avtryckaren Manuell anpassning av blixtområdesindikatorn

21 Om kameran inte överför data till blixtenheten måste detta ställas in manuellt på blixteneheten om blixtområdet ska bli tillförlitligt (se kapitel 6) Överskrida blixtområdet Blixtenheten kan visa maximalt blixtområde upp till 199m eller 199ft. Detta område kan överskridas vid höga ISO-tal (t.ex ISO 6400) och stora bländaröppningar. En blixt eller trekant efter blixtområdesindikatorn visar att värdet överskridits. 16. Blixtexponeringsminne FE Vissa kameror har blixtexponeringsminne (FE; Flash Exposure). Blixtenheten har stöd för detta i E-TTL blixtläge. Det kan användas för att definiera och lagra exponeringsnivån för påföljande bild innan denna är tagen. Detta kan vara användbart när, till exempel, blixtexponeringen måste anpassas till speciella detaljer som inte nödvändigtvis är identiska med huvudmotivet. Ställ in E-TTL blixtläge på blixtenheten (se 5.2). Rikta kamerans FE mätblixt mot området där du vill bestämma blixtexponeringen. När FE-knappen på kameran trycks ner avfyras en FE mätblixt (hur FE mätblixten avfyras kan variera mellan olika kameramodeller läs kamerans instruktionsbok). Det elektroniska mätsystemet i kameran använder det reflekterade ljuset från FE mätblixten för att räkna ut vilken ljusmängd som behövs för rätt exponering. Man kan då fokusera på huvudmotivet med hjälp av kamerans AF mätsensor. När avtryckaren trycks ner avfyras blixten med tidigare uträknad ljusmängd för rätt exponering. Förändringar i ljussituationen som sker efter att FE använts tas inte med i beräkningen när bilden tas. Vissa kameror stöder inte FE mätblixt i det gröna helautomatiska läget och programmerade kontrollägen (läs kamerans instruktionsbok). 17. Blixtsynkronisering 17.1 Normal synkronisering Vid normal synkronisering avfyras blixten vid början av slutartiden. Normal synkronisering är standard på alla kameran. Det är lämpligt för de flesta blixtbilder. Kameran, beroende på inställning, slås om till blixtsynkroniseringshastighet. Hastigheter mellan 1/30 sekund och 1/125 sekund är vanligt (läs kamerans instruktionsbok). Inga inställningar är nödvändiga för blixtenheten det syns inte heller i displayen Synkronisering med andra ridån (rear mode) På vissa kameror finns inställningen synkronisering med andra ridån (rear mode). Då avfyras blixten först i slutet av exponeringstiden. Detta är speciellt användbart i samband med långa slutartider (längre än 1/30 sekund) och när rörliga motiv har egna ljuskällor. Med synkronisering på andra ridån bildar en rörlig ljuskälla en svans istället för att byggas upp framåt vilket händer vid normal synkronisering. På så sätt tas en naturligare bild av situation. Beroende på inställningarna ställs kameran in på en snabbare slutartid än synkroniseringshastighet. På vissa kameror är rear funktionen inte tillgänglig i kombination med vissa inställningar (t.ex med variations- eller motivprogram, eller med anti röda-ögon funktion). I dessa fall kan REAR läget inte väljas, alternativt stängs av automatiskt, läs kamerans instruktionsbok för mer information. REAR ON är inställningen för synkronisering med andra ridån REAR OFF är inställningen för normal synkronisering

22 Långsam synkronisering/slow En del kameror stöder långsam synkronisering i vissa lägen. Den här inställningen framhäver bakgrunden vid fotografering i mörka miljöer. Slutartider som är kortare än synkroniseringstiden anpassas automatiskt av kameran. På vissa kameror aktiveras långsam synkronisering automatiskt i vissa lägen (t.ex. A bländarprioritet och nattfotograferingsprogrammen). Ingen inställning sker på blixten och visas därför inte i blixtenhetens display. Använd stativ vid långa slutartider Automatisk höghastighets-synkronisering HSS Vissa kameror stöder automatisk höghastighets-synkronisering (läs kamerans instruktionsbok). Detta blixtläge gör det möjligt att använda blixtenheten även när slutartiden är kortare än blixtsynkroniseringshastigheten. Effektfulla bilder kan tas i detta läge, till exempel, när en vidöppen bländare (t.ex. f/2.0) används för att minska skärpedjupet i bilder som tas i ljusa miljöer. Blixtenheten stöder höghastighets-synkronisation i E-TTL (E-TTL HSS) och M blixtläge (M HSS). Höghastighets-synkronisation minskar det maximala blixtområdet. Notera därför blixtområdet som visas i blixtens display. Höghastighets-synkronisering aktiveras automatiskt om en slutartid som är kortare än blixtsynkroniseringshastigheten ställs in på kameran, oavsett om detta sker manuellt eller automatiskt av exponeringsprogrammet. Notera att vis höghastighetssynkronisering beror blixtenhetens ledtal på slutartiden. Ju snabbare slutartid desto lägre ledtal. görs i Mode menu. 18. Automatisk AF inställningsljus Automatisk AF mätstråle 11 aktiveras i blixten av kameran när ljussituationen inte tillåter autofokus. Den projicerar ett ljus som kameran kan använda för att fokusera. Beroende på kamerans AF sensor kan AF ljuset nå 6m till 9m (med ett standard 1,7/50mm objektiv). Det maximala blixtområdet nås med kamerans centrala AF sensor. Parallaxfel mellan objektiv och AF mätstrålen begränsar närbildsavstånden med AF mätstråle till max 0,7m till 1m. Om den automatiska AF mätstrålen (11) aktiveras av kameran, single AF (S) måste autofokusläge ställas in på kameran och blixtenheten måste indikera att den är redo. Vissa kameramodeller stöder bara kamerans inbyggda AF mätstråle. I så fall aktiveras inte AF mätstrålen på blixtenheten (vid användning av kompaktkamera; läs kamerans instruktionsbok). Långsamma zoomobjektiv kan påverka AF mätstråle området markant! Vissa kameror stöder bara AF mätstråle i blixtenheten med kamerans centrala AF sensor. Om en annan AF sensor är vald kommer blixtens mätstråle inte att aktiveras. 19. Trådlöst fjärrblixtläge Den här blixtenheten stöder Canons trådlösa E-TTL fjärrblixtsystem i slavläge. En eller flera slavblixtar kan då styras trådlöst från en huvud- eller kontrollblixtenhet på kameran. Slavblixtenheterna avfyras med hjälp av en fjärrkontroll med huvudblixtens andra reflektor. Ljuset från den andra reflektorn bidrar i det här fallet inte till upplysningen av bilden. En slavblixt kan kopplas till en av tre slavgrupper (Grupp A, B eller C)(se diagram på insidan av omslaget). Alla dessa grupper kan innefatta en eller flera slavblixtenheter. 112 Hela fjärrsystemet kan styras i E-TTL eller manuellt läge M.

23 Förändringar i blixtläget måste ske i huvudblixten för slavgrupp A. Ändringen i grupp A överförs sedan till resten av systemet, t.ex. slavgrupp B och C och huvudblixtenheten M. Valt blixtläge (E-TTL eller manuellt M ) i slavgrupp A bestämmer vilket blixtläge som ska användas av hela fjärrsystemet. För att flera fjärrsystem i samma rum inte ska påverka varandra finns fyra självständiga kanaler tillgängliga. Huvud-, kontroll- och slavblixt i samma system måste ställas in på samma kanal. Slavblixtenheten måste kunna ta emot ljus från huvud- eller kontrollblixten med integrerad sensor för fjärrläge 3. Fjärrblixtläge stöder också synkronisering med andra ridån. Den andra reflektorn stöds däremot inte i detta läge. I fjärrblixtläget visas inte det maximala blixtområdet i blixtenhetens display Slå av och på fjärrblixtläget Tryck ner Sel knappen upprepade gånger tills select syns i displayen. Använd UPP och NER pilarna för att välja remote från menyn. Funktionen du valt är då upplyst. Tryck ner set för att bekräfta Välj inställning med UPP och NER pilarna. Remote master för huvudblixtläge, Remote slave för slavblixtläge och Remote OFF för att avaktivera fjärrläget. arna börjar gälla direkt på huvudblixtenheten Slavgrupperna A och B är alltid aktiverade. De kan inte avaktiveras. Huvudblixtenheten M och slavgrupp C kan däremot aktiveras och avaktiveras. Om huvudblixtenheten avaktiveras kontrollerar den slavblixtenheterna men avfyras inte själv. Para knappen kan användas för att komma åt inställningarna för huvudblixtenheten M och slavblixtenheterna i grupp A, B och C. Canon E-TTL remote Anpassa inställningarna för slavgrupp A Tryck ner Para upprepade gånger tills A (för slavgrupp A) syns i displayen. Medan A visas tryck ner mode upprepade gånger tills TTL (E-TTL remote) syns i displayen bredvid A. När A TTL visas kan knapparna (+) och (-) användas för att anpassa korrektionsvärdet för slavblixtenheterna i grupp A, från -3 f-stops (EV) till +3 f-stops (EV) i 1/3 intervaller. Anpassa inställningarna för slavgrupp B Tryck ner Para upprepade gånger tills B TTL (för slavgrupp B) syns i displayen. När B TTL visas kan knapparna (+) och (-) användas för att anpassa korrektionsvärdet för slavblixtenheterna i grupp B, från -3 f-stops (EV) till +3 f-stops (EV) i 1/3 intervaller. 113
