1 LECA Murverk Projekterings- och konstruktionsanvisningar

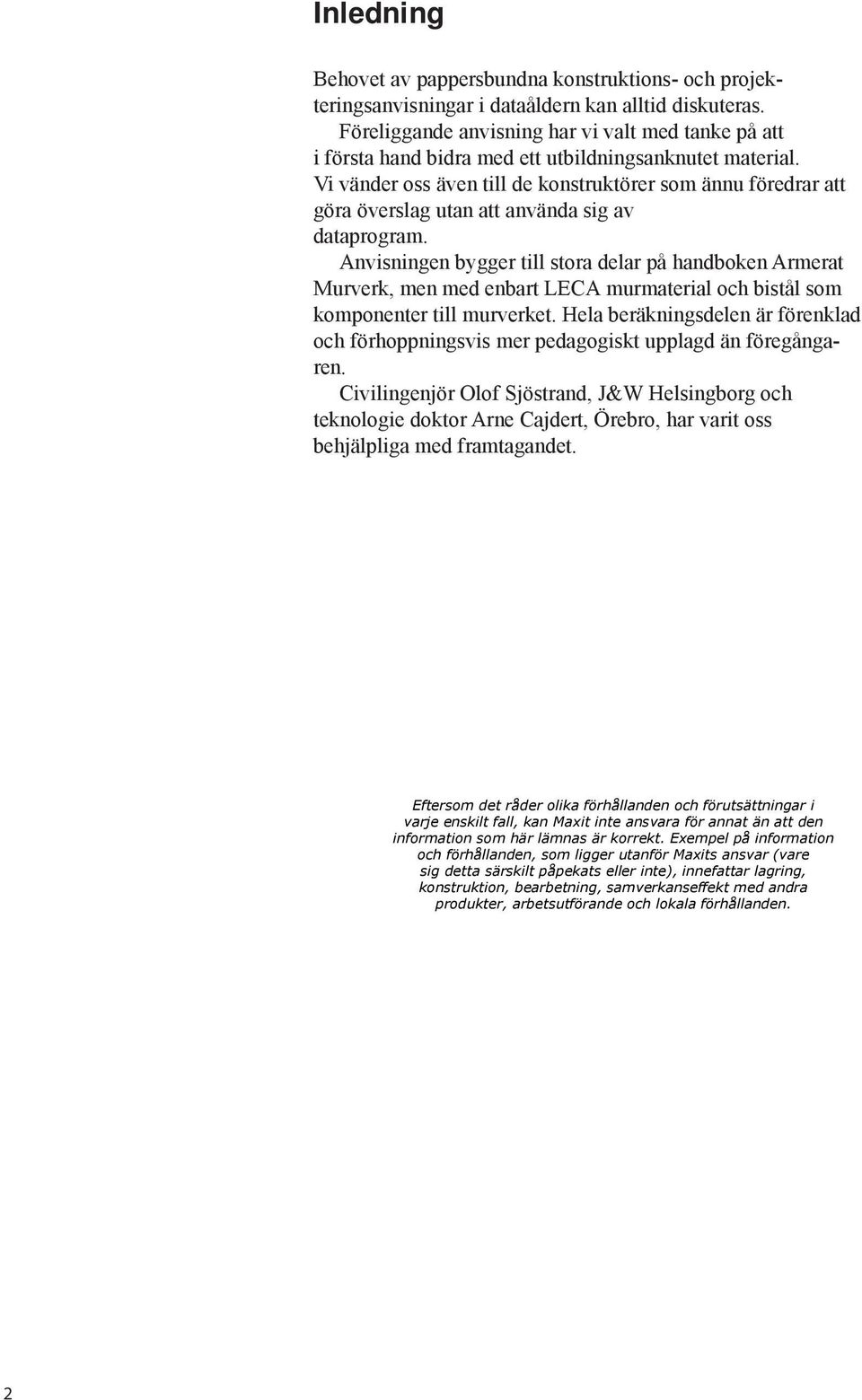

2 Inledning Behovet av pappersbundna konstruktions- och projekteringsanvisningar i dataåldern kan alltid diskuteras. Föreliggande anvisning har vi valt med tanke på att i första hand bidra med ett utbildningsanknutet material. Vi vänder oss även till de konstruktörer som ännu föredrar att göra överslag utan att använda sig av dataprogram. Anvisningen bygger till stora delar på handboken Armerat Murverk, men med enbart LECA murmaterial och bistål som komponenter till murverket. Hela beräkningsdelen är förenklad och förhoppningsvis mer pedagogiskt upplagd än föregångaren. Civilingenjör Olof Sjöstrand, J&W Helsingborg och teknologie doktor Arne Cajdert, Örebro, har varit oss behjälpliga med framtagandet. Eftersom det råder olika förhållanden och förutsättningar i varje enskilt fall, kan Maxit inte ansvara för annat än att den information som här lämnas är korrekt. Exempel på information och förhållanden, som ligger utanför Maxits ansvar (vare sig detta särskilt påpekats eller inte), innefattar lagring, konstruktion, bearbetning, samverkanseffekt med andra produkter, arbetsutförande och lokala förhållanden. 2

3 BETECKNINGAR PRODUKTBESKRIVNING, KARAKTERIS- TISKA... HÅLLFASTHETER LECA murblock Murverksarmering ARMERAT MURVERK, FÖRUTSÄTTNINGAR9 2.1 Material och utförande Partialkoefficienter Vertikalarmering av LECA murverk Korrosionsskydd Täckskikt Fogtjocklek Skarvning och förankring Skarvning Förankring KONSTRUKTIONSDETALJER BALKAR ÖVER ÖPPNINGAR Överbyggnad med LECA mursten Överbyggnad med LECA murblock Upplag för utvändiga skalmurar Lokalt tryck i brottgränstillståndet HORISONTALBELASTAT MURVERK Dimensioneringsförutsättningar Vindlast enligt BKR Jordtryck Dimensionsbegränsningar Randvillkor Dimensionering i brottgränstillståndet Beteckningar för lastmoment och momentkapaciteter Tresidigt upplagda plattor Fyrsidigt upplagda plattor Tvåsidigt upplagda plattor Dimensionering DIAGRAM Momentkapaciteter TABELLER Beräkningsexempel Kontroll i bruksgränstillståndet Beteckningar för lastmoment och momentkapaciteter Dimensioneringsvillkor Murverk med öppningar Dimensionering genom beräkning Tumregler för murverk med öppningar ovan mark Tumregler för murverk med öppningar under mark Utförande av källarväggar Rekommendationer Återfyllning och provisorisk stagning Armering av källarväggar BÄRANDE MURVERK Belastningar Samtidigt vertikal- och horisontalbelastat murverk Allmänt Dimensioneringsmetoder Bestämning av effektiv vägghöjd h ef Bärförmåga med hänsyn till vertikallastkapacitet Bärförmåga med hänsyn till horisontallastkapacitet (plattbuckling) Kontroll av lokalt tryck i brottgränstillståndet Beräkningsexempel. Samtidigt vertikal- och horisontalbelastat murverk Kontroll i bruksgränstillståndet Spricksäkerhetskontroll Deformationskontroll Enbart vertikalbelastat murverk SPRICKHÄMMANDE ÅTGÄRDER Orsaker till sprickbildningar Rörelsefogar Vertikala rörelsefogar Horisontella rörelsefogar Rörelsearmering i svaga snitt i murverk Rörelsearmering mellan fastlåsta ränder Anslutningar mellan murverk och bärande stomme ARMERING AV HÖRN Hörnarmering i skalmurar Hörnarmering i blockytterväggar BILAGA: UTDRAG UR MUR 90 Lokalt tryck i brottgränstillståndet (4A:3.9) Reducerade excentriciteter i dimensionerande snitt (4B:4.623) 58 Dimensionering av förankringar (4B:7.6) Bredd hos rörelsefog (4B:7.74) Upplag för utvändiga skalmurar (5C:5.24)

4 Beteckningar Här anges allmänt förekommande beteckningar. Beteckningar som endast förekommer i ett avsnitt definieras i respektive avsnitt. Geometriska storheter t = bredd hos mursten eller murblock (mm) tjocklek hos murverk (mm) s = täckskikt vid helt fyllda fogar (mm) l = murverksplattans längd (m) h = murverksplattans höjd medverkande balkhöjd skifthöjd h f = fyllnadshöjd (m) (mm) (mm) (m) Laster p = dimensionerande horisontallast generellt för jordtryck och vindlast jämnt utbredd (kn/m 2 ) p d = dimensionerande jordtryck triangulärt fördelat (kn/m 2 ) p e = dimensionerande ekvivalent jordtryck jämnt utbrett (kn/m 2 ) w d = dimensionerande vindlast jämnt utbredd (kn/m 2 ) g k = permanent vertikallast utöver väggens halva egentyngd linjelast (kn/m) Hållfastheter för murverk f ck = karakteristisk tryckhållfasthet (MPa) f tk par = karakteristisk draghållfasthet (MPa) parallellt liggfogarna f tk tra = karakteristisk draghållfasthet (MPa) transversellt (vinkelrätt) liggfogarna Lastmoment och momentkapaciteter för murverk m = lastmoment eller momentkapacitet per breddmeter (knm/m) betecknas med olika index enligt avsnitt 5.21 Symboler tjocklek s = block med spår Symboler murningssätt ffm = fullfogsmurning kan tillämpas för alla murstenar och murblock ssm = stötfogsfri strängmurning gäller LECA murblock mm sfm = stötfogsfri strängmurning för LECA Isoblock, vilket innebär full täckning av blockdelarnas liggfogar, men ofylld liggfog över cellplasten och ofyllda stötfogar Symboler bärning s = skalmur, horisontellt belastat murverk b = bärande mur, horisontellt och vertikalt belastat murverk Symboler armering c 1 = centrisk armering med ett bistål i samma liggfog c 2 = centrisk armering med två bistål i samma liggfog d = dubbelarmering med ett bistål närmast varje väggyta 2 b 3 avser två bistål i var 3:e liggfog 1 b 600 avser ett vertikalt bistål (Bi 40) c 600 Boverkets konstruktionsregler Med förkortningen BKR avses i detta häfte BKR 94 med ändringar BFS 1995:18 4

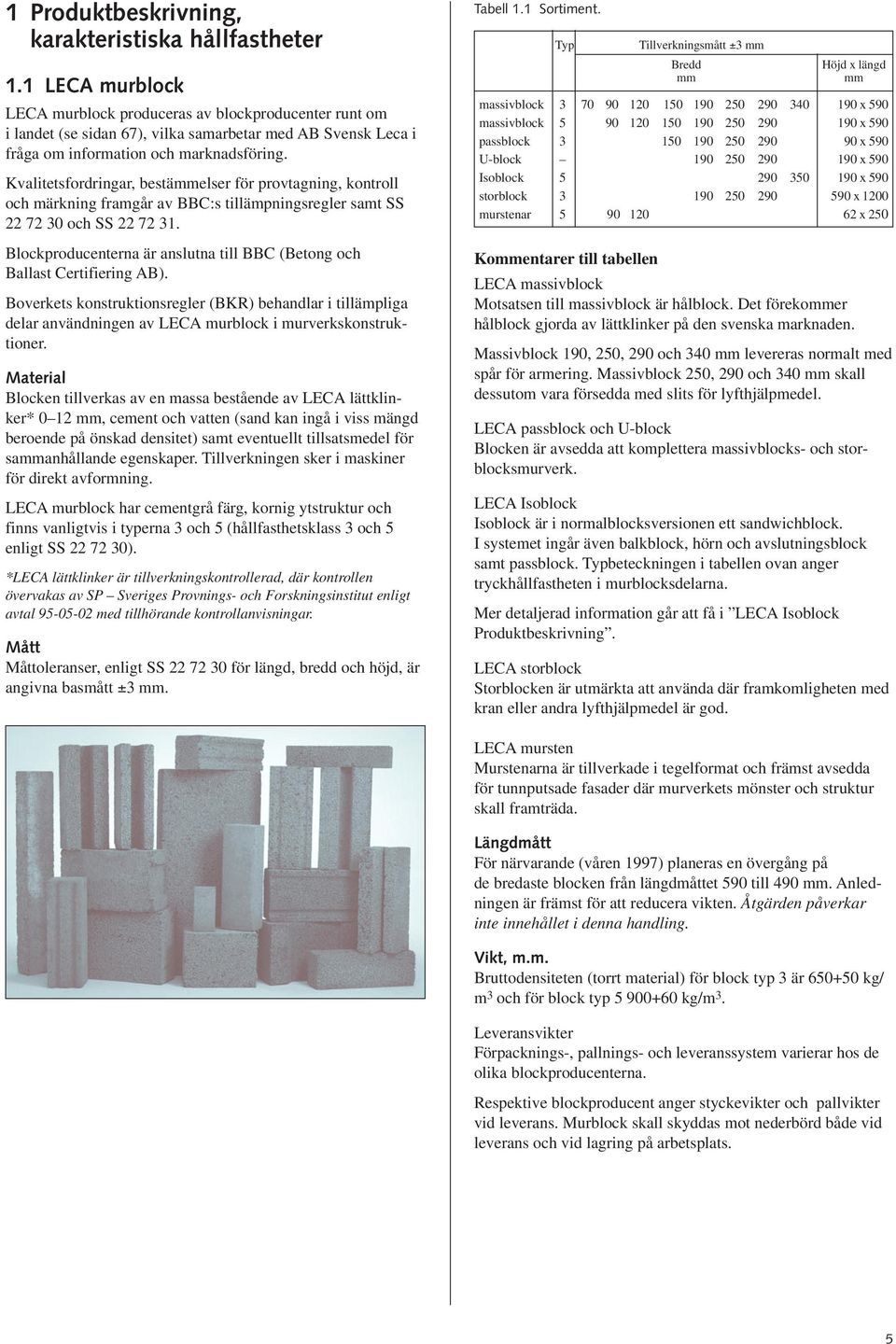

5 1 Produktbeskrivning, karakteristiska hållfastheter 1.1 LECA murblock LECA murblock produceras av blockproducenter runt om i landet (se sidan 67), vilka samarbetar med AB Svensk Leca i fråga om information och marknadsföring. Kvalitetsfordringar, bestämmelser för provtagning, kontroll och märkning framgår av BBC:s tillämpningsregler samt SS och SS Blockproducenterna är anslutna till BBC (Betong och Ballast Certifiering AB). Boverkets konstruktionsregler (BKR) behandlar i tillämpliga delar användningen av LECA murblock i murverkskonstruktioner. Material Blocken tillverkas av en massa bestående av LECA lättklinker* 0 12 mm, cement och vatten (sand kan ingå i viss mängd beroende på önskad densitet) samt eventuellt tillsatsmedel för sammanhållande egenskaper. Tillverkningen sker i maskiner för direkt avformning. LECA murblock har cementgrå färg, kornig ytstruktur och finns vanligtvis i typerna 3 och 5 (hållfasthetsklass 3 och 5 enligt SS ). *LECA lättklinker är tillverkningskontrollerad, där kontrollen övervakas av SP Sveriges Provnings- och Forskningsinstitut enligt avtal med tillhörande kontrollanvisningar. Mått Måttoleranser, enligt SS för längd, bredd och höjd, är angivna basmått ±3 mm. Tabell 1.1 Sortiment. Typ Tillverkningsmått ±3 mm Bredd mm Höjd x längd mm massivblock x 590 massivblock x 590 passblock x 590 U-block x 590 Isoblock x 590 storblock x 1200 murstenar x 250 Kommentarer till tabellen LECA massivblock Motsatsen till massivblock är hålblock. Det förekommer hålblock gjorda av lättklinker på den svenska marknaden. Massivblock 190, 250, 290 och 340 mm levereras normalt med spår för armering. Massivblock 250, 290 och 340 mm skall dessutom vara försedda med slits för lyfthjälpmedel. LECA passblock och U-block Blocken är avsedda att komplettera massivblocks- och storblocksmurverk. LECA Isoblock Isoblock är i normalblocksversionen ett sandwichblock. I systemet ingår även balkblock, hörn och avslutningsblock samt passblock. Typbeteckningen i tabellen ovan anger tryckhållfastheten i murblocksdelarna. Mer detaljerad information går att få i LECA Isoblock Produktbeskrivning. LECA storblock Storblocken är utmärkta att använda där framkomligheten med kran eller andra lyfthjälpmedel är god. LECA mursten Murstenarna är tillverkade i tegelformat och främst avsedda för tunnputsade fasader där murverkets mönster och struktur skall framträda. Längdmått För närvarande (våren 1997) planeras en övergång på de bredaste blocken från längdmåttet 590 till 490 mm. Anledningen är främst för att reducera vikten. Åtgärden påverkar inte innehållet i denna handling. Vikt, m.m. Bruttodensiteten (torrt material) för block typ 3 är kg/ m 3 och för block typ kg/m 3. Leveransvikter Förpacknings-, pallnings- och leveranssystem varierar hos de olika blockproducenterna. Respektive blockproducent anger styckevikter och pallvikter vid leverans. Murblock skall skyddas mot nederbörd både vid leverans och vid lagring på arbetsplats. 5

6 Karakteristiska hållfastheter för LECA mursten och murblock Tabell 1.2 Förutsättningar beträffande murstenar och murblock för kapacitetsdiagram och -tabeller i denna handbok. Murbruk i klass B. Material Standardtillverkningsmått Hållfast- Tunghet Murnings- Karakteristiska hållfastheter för murstenar och murblock hetsklass murverk sätt f ck f tk par f tk tra tryck drag drag Bredd t Höjd x längd liggfog liggfog mm mm MPa kn/m 3 MPa MPa MPa LECA mursten 90, x ffm 3,4 0,3 0,15 LECA 70, 90, 120, 150, 190 x ffm 2,4 0,3 0,15 murblock 190, 250, 290, 340 ssm 0,4 2,4 1) 0,75 0,3 0,75 0,15 LECA 290, x ) 6 3) ffm 3,4 0,3 0,15 Isoblock 2) sfm 0,4 3,4 1) 0,75 0,3 0,15 1) Vid ssm och sfm multipliceras f ck med 0,4 för horisontell tryckhållfasthet. 2) LECA Isoblock räknas hållfasthetsmässigt som två blockdelar med t = 80 respektive 100 mm. 3) Tungheten hos själva LECA materialet i blockdelarna är 10 kn/m 3. 6

7 1.2 Murverksarmering Murverksarmering av bistål tillverkas i 3 kvaliteter: Rostfritt, paketerat bistål som marknadsförs av Murma Byggmaterial AB under produktnamnet BRICTEC Murverksarmering. Epoxibehandlat, paketerat bistål som marknadsförs av Murma Byggmaterial AB under produktnamnet BRICTEC Murverksarmering. Obehandlat, paketerat bistål som marknadsförs av AB Svensk Leca och försäljs av de samverkande blockproducenterna under produktnamnet LECA Fogarmering. Tabell 1.3 Förutsättningar beträffande murverksarmering. 3,65, 4,0, 5,0 resp. 5,6 mm Figur 1.1 Mått bistål. 95 mm 28, 28, 30 resp. 31 mm Produktnamn BRICTEC Murverksarmering LECA Fogarmering Rostfri (R) Epoxibehandlad (E) Obehandlad Stålkvalitet respektive Bs 85 Bs 70 Bs 70 korrosionsskydd kalldraget fosfaterat och obehandlat 18/8 stål epoxilackerat rostfritt SS 2331 eller SS 2332 Diameter längs- Bi 37R = 3,65 mm Bi 40E = 4,0 mm Bi 40 = 4,0 mm gående trådar Bi 50R = 5,0 mm Bi 56E = 5,6 mm Bi 56 = 5,6 mm Utvändig bredd Bi 37R = 28 mm Bi 40E = 28 mm Bi 40 = 28 mm Bi 50R = 30 mm Bi 56E = 31 mm Bi 56 = 31 mm Stålarea Bi 37R = 21 mm 2 Bi 40E = 25 mm 2 Bi 40 = 25 mm 2 (båda stängerna) Bi 50R = 39 mm 2 Bi 56E = 50 mm 2 Bi 56 = 50 mm 2 Vikt Bi 37R = 0,18 kg/m Bi 40E = 0,22 kg/m Bi 40 = 0,22 kg/m Bi 50R = 0,34 kg/m Bi 56E = 0,43 kg/m Bi 56 = 0,43 kg/m 0,2-gräns f yk 850 MPa f yk 690 MPa f yk 690 MPa Brottgräns f uk 1,10 f yk MPa f uk 1,10 f yk MPa f uk 1,10 f yk MPa Gränstöjning e g 3,0% e g 3,0% e g 3,0% Elasticitetsmodul E = 1, MPa E = 2, MPa E = 2, MPa I övrigt gäller de regler som framgår av handboken Armering med bistål Bs 70 (typgodkännande 4537/84). Kontroll och provning sker enligt SBS, Svensk Byggstålkontrolls kontrollregler. AB Hörle Tråd, som tillverkar murverksarmeringen, är ansluten till SBS och certifierad enligt SS EN ISO 9002:1994, certifikat nr 8893 (SWEDAC). Beskrivningstext BRICTEC Bi 37R BRICTEC Bi 40E LECA Fogarmering Bi 40 BRICTEC Bi 50R BRICTEC Bi 56E LECA Fogarmering Bi 56 Leveranssätt Längder om 4000 mm Längder om 4000 mm Längder om 4000 mm ± 20 mm ± 20 mm ± 20 mm Bi 37R i buntar om Bi 40E i buntar om Bi 40 i buntar om 80 st = 320 lpm 100 st = 400 lpm 100 st = 400 lpm eller i buntar om 50 st = 200 lpm eller i kartonger eller i kartonger om 10 st = 40 lpm om 10 st = 40 lpm Bi 50R i buntar om Bi 56E i buntar om Bi 56 i buntar om 50 st = 200 lpm 50 st = 200 lpm 50 st = 200 lpm eller i buntar om 40 st à 6 m = 240 lpm eller i kartonger om eller i kartonger om 8 st = 32 lpm 8 st = 32 lpm Buntarna är skyddsemballerade med plastfolie och med ändskydd av wellpapp. 7

8 8

9 2 Armerat murverk, förutsättningar 2.1 Material och utförande Platsarmerat murverk skall enligt BKR 94 med ändringar BFS 1995:18 utföras i utförandeklass I. Platsarmerat murverk i enbostadshus i högst två våningar samt murverk armerat enbart för rörelsekrafter får utföras i utförandeklass II. Murbruk i armerat murverk skall vara klass A eller B. Till LECA murblock används murbruk i klass B. Kapacitetsdiagram och -tabeller förutsätter att murstenar och murblock som ingår i den verksamma delen av armerat murverk uppfyller hållfasthetsklass enligt tabell 1.2. I denna tabell anges även tunghet samt karakteristiska tryck- och draghållfastheter. När tillverkningskontrollerade produkter utnyttjas, skall det på ritning och i beskrivning anges krav på märkning och övrig produktdokumentation. Olika murningssätt framgår av figur Partialkoefficienter Tabell 2.1 Föreskrivna partialkoefficienter g m för bärförmåga i brottgränstillstånd i allmänhet. Partialkoefficient g m Utförandeklass I Utförandeklass II ej tg tg ej tg tg Murverk I allmänhet 2,3 1,8 2,9 2,3 Vindbelastade, 1,9 1,5 2,4 1,9 icke bärande väggar Kramlor Hållfasthet 1,9 1,5 2,4 1,9 Förankring 2,5 2,0 3,1 2,5 Armering Hållfasthet 1,9 1,5 Förankring 2,5 2,0 Figur 2.1 Olika murningssätt. Fullfogsmurning tillämpas för alla murstenar och murblock och betecknas ffm. Stötfogsfri strängmurning tillämpas för LECA murblock t = mm och betecknas ssm. LECA Isoblock t = 290, 350 mm och betecknas sfm. sfm innebär full täckning av blockdelarnas liggfogar, men ofylld liggfog över cellplasten och ofyllda stötfogar. 2.3 Vertikalarmering av LECA murverk Genom att lägga in vertikal bistålsarmering i vertikala armeringsspår enligt figur 2.2 kan man öka bärförmågan, vilket t.ex. innebär att längre spännvidd kan accepteras. Armeringsspåren erhålles antingen genom förbandsmurning med block försedda med vertikala spår eller genom uppfräsning på plats i det färdiga murverket. Vertikalarmeringar skarvas våningsvis. Kolumn tg gäller vid dimensionering av murverk där samtliga produkter (murstenar, murblock, murbruk och armering) är tillverkningskontrollerade. Tabell 2.2 Partialkoefficienter g n för säkerhetsklasser i brottgränstillståndet. Säkerhets- Partial- Exempel på murverk klass koefficient 3 1,2 Bärande och stabiliserande väggar som hör till byggnadens bärande huvudsystem 2 1,1 Utvändiga skalmurar belägna >3,5 m över markytan Tunga mellanväggar >250 kg/m 2 som inte hör till byggnadens bärande huvudsystem Bärande huvudsystem i enbostadshus och andra små byggnader i en eller två våningar 1 1,0 Övriga väggar Figur 2.2 Vertikalarmering i källarytterväggars insida. Bistål inläggs i färdiga eller på platsen uppfrästa spår c 300 alt. c 600, c 900 eller c 1200, dock max. 6 x t. För att vertikalarmeringar skall få full effekt bör armeringen göras kontinuerlig över bjälklagskanterna. Skarvning utförs med 500 mm omlottläggning som vid horisontell armering, se figur 2.3. Däremot kan vertikalarmering ej dras förbi upplag mot sockel för att ej äventyra rörelsemöjligheten i första liggfogen. 9

10 2.4 Korrosionsskydd Krav på beständighet hos konstruktioner framgår av BKR 2:13 och 6:11. En väsentlig del av korrosionsbeständigheten beror på täckskiktet. Råden i tabell 2.3 gäller även murverk armerat för enbart rörelsekrafter. Var BRICTEC Murverksarmering och LECA Fogarmering kan användas, om råden i BKR skall vara uppfyllda, framgår av tabell 2.4. Följande rekommendationer uppfyller beständighetskraven BRICTEC Murverksarmering Bi 37R och Bi 50R kan användas till samtliga murverkskonstruktioner i miljöklass 1 3. BRICTEC Murverksarmering Bi 40E och Bi 56E kan användas till samtliga murverkskonstruktioner i miljöklass 1. LECA Fogarmering Bi 40 och Bi 56 kan användas i: 1. Innerväggar med minsta väggtjocklek 85 mm utom i aggressiv industriatmosfär (vid väggtjocklek 85 mm förutsätts att ett bistål är centriskt placerat). 2. Blockväggars varma insida och inre skal i dubbelmurar med minsta väggtjocklek 85 mm utom i aggressiv industriatmosfär (vid väggtjocklek 85 mm förutsätts ett bistål centriskt placerat). 3. Ytterväggar under mark med utvändigt fuktskydd med grundmursplatta av plast eller dränerande och kapillärbrytande isolerskiva (så kallad tvåstegstätning). a) Bärande massiv murblocksvägg b) Inre bärande LECA murblocksvägg Figur 2.3 Vertikalarmering Tabell 2.3 Miljöklass och minsta täckskikt. Miljöklass Miljötyp Minsta täckskikt s i mm Konstruktionstyp Rostfri Epoxibehandlad Obehandlad BRICTEC BRICTEC LECA Fogarmering Bi 37R Bi 40E Bi 40 Bi 50R Bi 56E Bi 56 1 Obetydligt armeringsaggressiv miljö: Innerväggar, inre skal i dubbelmurar, blockväggars varma insida, källarväggar med tvåstegstätning 2 och 3 Måttligt/mycket armeringsaggressiv miljö: 15 Övriga väggar, t.ex. fasader, källarväggar och innerväggar i aggressiv industriatmosfär 10

11 Tabell 2.4 Tillåten användning av BRICTEC Murverksarmering och LECA Fogarmering. Miljöklass Rostfri Epoxibehandlad Obehandlad enligt BKR 6:11 BRICTEC BRICTEC LECA Fogarmering Bi 37R Bi 40E Bi 40 Bi 50R Bi 56E Bi 56 Miljöklass 1 ja ja ja med reservation a) Miljöklass 2 och 3 ja nej nej Reservationer enligt tabell 2.4 a) Murverkets tjocklek måste vara minst 85 mm för att kravet på täckskikt skall vara uppfyllt (s = 25 mm för obehandlad armering i miljöklass 1). Exempel på miljöklasser för olika murverkskonstruktioner framgår av tabell Täckskikt LECA mursten och LECA murblock LECA Isoblock LECA murblock med fogspår a) Centrisk armering b) Dubbel armering Ex: 1 b 3 2 b b 2 avser c b 2 avser c 2 ett bistål i två bistål ett bistål två bistål var 3:e fog i var 3:e fog i varje blockhalva i varje blockhalva och i varannan fog och i varannan fog s enligt tabell 2.5 (centrisk placering (centrisk placering i varje blockhalva) i varje blockhalva) 2 b 2 två bistål i varannan fog s = 35 mm Figur 2.4 Armeringsplacering. Täckskikt. s = nominellt täckskikt utan puts men med helt fyllda fogar enligt tabell 2.5 c 1 = centrisk armering med ett bistål i samma liggfog c 2 = centrisk armering med två bistål i samma liggfog d = dubbelarmering med ett bistål närmast varje väggyta Krav på täckskikt gäller även för murverk armerat enbart för rörelsekrafter. Armering skall inmuras så att den helt omges av murbruket. Detta åstadkommes genom att man lägger ut bruksklickar på ett avstånd av ca 500 mm från varandra och trycker ned armeringsstegen i dessa. Vid kontroll av täckskikt för obehandlad armering i murblock utan fogspår bör hänsyn tas till 5 mm tolerans, vilket innebär 30 mm nominellt täckskikt för att innehålla gränsen 25 mm. För rostfri och epoxibehandlad armering behöver ej hänsyn tas till eventuella avvikelser. Täckskiktet för armering i murblock med armeringsspår är minimum 30 mm (exklusive puts). Täckskikt vid tryckta fogar För samtliga fogar gäller att högst 1/10 av djupet får lämnas ofyllt i det färdiga murverket. Observera att krav på täckskikt skall uppfyllas även då tryckta fogar förekommer. 11

12 Tabell 2.5 Täckskikt s (mm). Tjocklek Material Armering 1) Nominellt täckskikt vid helt fyllda fogar t (mm) s 90 LECA mursten c 1 30 och murblock c ) 120 LECA mursten c 1 45 och murblock c LECA murblock c 1 60 c LECA murblock d 35 med fogspår 290 LECA Isoblock c LECA Isoblock c 1 35 c ) 1) c 1 centrisk armering med ett bistål i samma liggfog c 2 centrisk armering med två bistål i samma liggfog d dubbelarmering 2) Vid 10 mm tryckta fogar uppfylls ej täckskiktsgränsen 15 mm för miljöklass 2 och Fogtjocklek BKR 6:3128 anger krav beträffande fogtjocklek. Dessa krav gäller även för murverk armerat enbart för rörelsekrafter. Tabell 2.6 Minsta fogtjocklek för att uppfylla BKR:s krav om armeringen skarvas genom att armeringsstegarna läggs ovanpå varandra. Minsta fogtjocklek i mm om Armeringstyp särskilda armeringsspår saknas BRICTEC Bi 37R 15 BRICTEC Bi 40E 15 BRICTEC Bi 50R 17 BRICTEC Bi 56E 19 LECA Fogarmering Bi LECA Fogarmering Bi Skarvning och förankring BKR 6:3128 anger krav beträffande skarvning och förankring. Dessa krav gäller även för murverk armerat enbart för rörelsekrafter Skarvning Balkarmering för bärande ändamål får inte skarvas. Skarvning av annan armering utförs som omlottskarvning med minst 500 mm överlappning, figur 2.5. min. 500 mm Figur 2.5 Omlottskarvning. I liggfogar med två armeringsstegar förskjuts skarvmitt sinsemellan minst ca 1000 mm. Detsamma gäller mellan närbelägna skarvar på olika nivåer i murverket. Skarvmitt förläggs minst 1000 mm från vertikalt stödsnitt och 750 mm från fönsteröppning. Figur 2.6 Placeringsregler för skarvar Förankring Bistålarmering i balkar förankras vanligen genom att minst 3 tvärpinnar inmuras innanför främre upplagskant. Vid upplag där inspänning utnyttjas, t.ex. överkantsarmering i balkar och hörnarmering, sker förankring genom att minst 6 tvärpinnar inmuras innanför främre upplagskant. 12

13 3 Konstruktionsdetaljer Vi har valt att nedan visa ett begränsat antal konstruktionsdetaljer, alla väl beprövade och med de viktigaste principiella inslagen redovisade. De kan bidra till att utforma väggens upplagsförhållanden (randvillkor) innan beräknings- och ritarbetet påbörjas. Detaljerna är utformade för att minska risken för ofrivillig uppsprickning på grund av tvångskrafter som sättningar, fukt och temperaturändringar, nedböjningar m.m. i till murverket anslutande konstruktioner. Redovisad skifthöjd är 200 mm. Blockhöjden är 190 mm och fogtjocklek 10 mm. Skifthöjden kan i många fall behöva justeras på grund av att upplagen för murverket inte hamnat på rätt nivå. Begränsningar för fogtjockleken framgår av BKR 6:211. Passkift kan underlätta murningsarbetet på så sätt att fönsteroch dörrhöjder kan utformas med nominell skifthöjd (200 mm). Likaså kan passkift utnyttjas för att skapa rejäla upplag vid kantförstyvade plattor och då främst för motfyllda väggar. Figurerna b är konstruktionsdetaljer för både väggar över och under mark. Figurerna visar anslutning mellan grundmur och våningsplan och innehåller därför något fler uppgifter Passkift Förtillverkad balk Passkift FG Upplag min 250 mm Upplagsklack Upplagsklack av vinkelstål Glidskikt Se även fig 3.7a och b Figur 3.1 Anslutning yttervägg innervägg (kan tillämpas för väggar ovan och under mark). Jordtryck eller vindlaster som belastar murverket måste kunna överföras till betongplatta, mellanväggar, kontreforer och i vissa fall bjälklag. Detta är något som det i praktisk tillämpning syndas mycket emot. Det är speciellt anslutningen mot kantförstyvad platta på mark där murverket ofta placeras direkt med fogbruk på en stålslipad platta. Risken är uppenbar att man på grund av krympningar i murverk och betongplatta helt förlorar vidhäftningen och därmed riskerar man få stora deformationer och oönskad sprickbildning i murverket. Se vidare figur 3.1 och 3.3. För att förebygga detta visar figuren ovan hur man kombinerar passkift med vanliga skift för att dels åstadkomma förbandsmurning mellan yttervägg och innervägg, dels åstadkomma ett bra upplag i underkant. Grundläggning med kantförstyvad platta är lika vanlig i marknivå som i källargolv. Vid källargrundläggning är det ur fuktskyddssynpunkt lämpligt om fuktskyddet obrutet kan täcka skarven mellan murverk och platta. Kantförstyvad platta lämpar sig bäst som konstruktionsprincip på markområden där risk för sättningar och radon förekommer. Se vidare figur 3.3. Figur 3.2 Grundläggning på sula. Armera alltid fogen på anläggningsskiftet Hålkäl av cementbruk C 100/100 Avskilj golv och murverk med asfaltimpregnerad produkt eller plastfolie. OBS. Renskäres efter golvgjutningen Passkift för icke bärande innerväggar Armerat enskiktsgolv Glidskikt Grundläggning på sula är den traditionella grundläggningsprincipen för de flesta typer av byggnader. Den lämpar sig bäst vid goda och likartade grundläggningsförhållanden och på marker där det inte finns radonproblem. En fördel är att kompletterande ledningsdragningar och golvgjutning kan utföras när huset täckts in, och därmed utföras under tak. Golvet måste vara gjutet innan motfyllning sker. I de fall som golv saknas måste risken för förskjutning av muren värderas. Upplag kan då ordnas via bultade vinkelstål eller ingjutna plattstål i sulan i erforderlig omfattning. Grundläggning med sula är vanlig vid källargrundläggning, torpargrundläggning, grundläggning av lantbruksbyggnader och småindustri. På samtliga grundläggningsdetaljer är det inritat ett glidskikt (separationsskikt) mellan murverket och underlaget. Det vanligaste är att blocken sätts i bruk på en grundmurspapp. Vid fasadmurverk (skalmurar) är det välbetänkt att använda rostfri plåt (typ Murma). Övergången mellan upplag och murverk är en hårt ansatt punkt, se detaljerna Man kan sätta blocken direkt på en stålslipad yta, men måste då beakta att friktionen blir större än med grundmurspapp och väsentligt större jämfört med rostfri plåt. Motiveringen till denna separation är dels att den frigör krympkrafter som uppstår såväl i murverk som betongkonstruktion. Dels att murverket är betydligt styvare än den stödjande konstruktionen, vilket talar för att inte försöka limma ihop de båda med murbruk. Kantförstyvad platta används där markförhållandena varierar under huset eller där det kan vara aktuellt att behöva påla. För att skydda rumsluften mot radoninträngning är det lämpligt 13

14 Dra upp glidskiktet och fyll spalten med cementbruk mm för utfyllnad med cementbruk efter murning Armera alltid fogen på anläggningsskiftet mm Passkift A Armera alltid fogen på anläggningsskiftet A Passkift Glidskikt Figur 3.3 Grundläggning med kantförstyvad platta på mark. Glidskikt Igjutning efter montering av stöd Fyll ut mellanrummet väl att använda kantförstyvad platta. Plattan måste då göras i vattentätt utförande, eventuellt kompletterat med någon form av tätskikt (membran). Det är viktigt att anslutande murverk tätas i erforderlig omfattning. Statens offentliga utredningar 1983:6 Radon i bostäder kan vara lämplig ingångslitteratur. Oisolerad kant förekommer normalt endast vid motfyllda källarytterväggar. Figur 3.4 Bjälklag på mark med ALBA kantelement. Fyrkantsprofil av stål SNITT A A Figur 3.5 Vertikalt stöd av stålpelare vid motfylld källaryttervägg. rekommenderas anslutning med rörliga kramlor. Anledningen är främst olikheter i temperaturvariationer, och deformationer mellan stomsystemet och murverket. Se figur Putsbehandling Vinkelstål vid behov L-stål som bultas fast i U-blockets igjutning Träbalkar Armera alltid fogen på anläggningsskiftet Glidskikt Ev. sockelputs Kantelementet levereras normalt med färdig fasadyta Kantelement, upplagsplattor, betongbjälklag, se T-godk. Alba kantelement 4031/81 Lufttätning av kantelementets överyta med tunnputs En isolerad kant är en nödvändighet vid källarlös grundläggning. ALBA kantelement kan även med fördel användas vid källarvåningar och så kallade suterrängvåningar. Där är minst en sida av husets källar-suterrängvåning i nivå med markytan, och därmed i behov av kantisolering. Används ALBA-elementen vid motfyllda källarytterväggar måste upplag via vinkelstål ordnas som figuren visar eller att plattan gjuts med ett hak som figur 3.3 visar. Vertikala stöd kan utgöras av tvärväggar eller stålprofiler. En gammal regel fastslår att upplaget för stålpelare skall ges sådan styvhet att det förskjuts högst 2 mm vid dimensionerande upplagsreaktion. Det är viktigt att beakta detta vid anslutningen till bjälklaget i murens överkant. Beträffande krav på stålpelares styvhet se avsnitt Det är lämpligt att montera stålpelaren ca mm ifrån murverket så att det är möjligt att fylla utrymmet med cementbruk. Detta för att man skall få fullgod samverkan mellan murverk och stöd. Vid väggar ovan mark som ansluts till stommar av olika slag U-block med armering och gjutning Armera alltid i avslutande fog Eventuell förstärkning med stålprofil Avjämning vid behov av murverket med cementbruk. Murverkets ovansida skall dock alltid vindtätas innan bjälklagsmonteringen påbörjas Figur 3.6 U-block försett med armering och betong som översta skift i murverk. Denna detalj är vanligast vid hallbyggnader av olika slag. Dels kan man se den som en sammanhållande ringarmering, dels för att klara av högre punktlaster via betongkärnan än vad man kan enbart på ett murblock. Hänsyn måste dock tas till murverkets tillåtna hållfasthet i skiftet under U-blocket. Räcker inte ett U-block till förekommer det att två tunna murblock 7 alternativt 9 cm muras upp i ett eller två skift och att man gjuter och armerar i mellanrummet. När U-block och armering utnyttjas som ringarmering skall den inte avbrytas av fönster eller andra konstruktionselement. Avbrott skall endast ske vid planerade rörelsefogar. Vid källarytterväggar och träbjälklag, där träbjälklaget normalt inte betraktas som upplag för källarytterväggen i dess ovankant, kan man som figuren visar skapa upplag för väggen via träbjälklaget. Detta under förutsättning att källarväggen inte är uppbruten i ett stort antal fönster som går upp till uk bjälklag (ök mur). Se vidare avsnitt 5.43, sidan 34. Observera val av lämpligaste placeringen av eventuellt passkift när U-block används. Se figur 3.7b. En kontrefor muras i förband med ytterväggen och utförs med ett djup av minst 2 blocklängder från murverkets 14

15 Isolerad dubbelmur av LECA murverk Armering mellan kontrefor (tvärvägg) och yttervägg, se figur 5.21 Upplag via golv för både yttervägg och kontrefor Eventuell pågjutning LECA Elementbjälklag Putsbehandling Armera alltid i första liggfog Glidskikt, t.ex. Murma grundplå Min. 2 blocklängder Passkift Min. 2 blocklängder Eventuellt vinkelstål om golvet ej ger tillfredsställande upplag (med hänsyn till rörelseskillnader murverk grundplatta) Glidskikt Armering mellan kontrefor (tvärvägg) och yttervägg se figur 5.21 Upplag via golv för både yttervägg och kontrefor Glidskikt Figur 3.7a och b Murad kontrefor (mellanvägg). utsida. En kontrefor eller mellanvägg murad på en stålslipad betongplatta måste förhindras att glida på underlaget. Upplag kan utgöras av golvplattan eller vinkelstål fastbultade i grundsulan. Murade kontreforer är utrymmeskrävande och förhållandevis dyra. Försök därför planera erforderliga mellanväggar så att vald murblocksdimension klarar aktuella spännvidder. Om inte kan det vara lönsamt att gå upp en dimension. Figur 3.8 Anslutning av träbjälklag till yttervägg. Syllen fixeras lämpligen med nylon (plast) plugg, gummiexpander o.dyl. Montera inget expanderande don närmare än 50 mm från blockkant Valfri ytbehandling Träregelstomme med fasad av putsat LECA murverk Putsbehandling Armera alltid i första liggfog Glidskikt, t.ex. Murma grundplåt Avjämning och lufttätning av ök murverk med cementbruk Sylltätning Armera alltid i avslutande fog. Putsbehandling (sockel) tunnputs och fuktskydd under mark. Träbjälklag betraktas i allmänhet inte som upplag för murverket, på grund av dess låga styvhet. Normalt läggs bjälklaget upp på en syll som är monterad med tätningslist på det avjämnade murverket. I de fall träbjälklaget måste överföra horisontella laster i murens överkant kan figur 3.6 i kombination med förstyvande åtgärder av träbjälklaget tillämpas. Figur 3.9 Anslutning av elementbjälklag till yttervägg. Upplag för elementen enligt tillverkarens anvisningar Avjämning och lufttätning av ök murverk med cementbruk Armera alltid i avslutande fog Valfri ytbehandling Putsbehandling (sockel) tunnputs och fuktskydd Det finns ett flertal olika typer av prefabricerade under mark bjälklagselement på marknaden. Gemensamt för elementen är att de kan anses ge stöd för murverket via sin skivverkan och egentyngd. Kontakta alltid elementleverantör för att erhålla råd och anvisningar för upplagslängder, krav på upplagets utformning samt detaljanvisningar i övrigt. För att förhindra hörnlyft kan man skära en skåra i den ännu inte bundna betongen ner till underkantsarmeringen som figuren visar. Flytande golv eller annan uppbyggnad Armerat platsgjutet betongbjälklag Cellplastremsa Glidskikt Träregelstomme med oputsad fasadmur Följ producentens anvisningar vid konstruktion och utförande av fasadmurverket Glidskikt och vattenavledare, t.ex. Murma grundplåt Avjämning och lufttätning av ök murverk med cementbruk Armera alltid i avslutande fog Putsbehandling (sockel) Valfri ytbehandling tunnputs och fuktskydd under mark Figur 3.10 Anslutning av platsgjutet bjälklag till yttervägg. Platsgjutna bjälklag förekommer sällan inom småhusproduktionen där de ersatts med prefab-element eller träbjälklag som ofta ingår i typhusleveranser. Vid de tillfällen man väljer ett platsgjutet bjälklag är det viktigt att nedanstående råd följs. Murade väggar som upplag för gjutna bjälklag påverkas främst av krympning, krypning, vinkeländring (nedböjning) och hörnlyft. Dessa företeelser kan förorsaka stora skador i murverket om inte anslutningsdetaljerna är väl genomarbetade på ritbordet. Förutsättningen är givetvis att de efterföljs på arbetsplatsen. Nedböjningar kan lätt förorsaka krosskador i övergången mellan murverk och bjälklag. Lägg därför in en cellplastremsa som figuren visar innan gjutningen utförs. Lägg in ett avskiljande skikt över upplagsytan för betongbjälklaget. Detta för att inte krympkrafter i bjälklaget skall påverka murverket i för hög grad. 15

16 b/8 b/8 Figur 3.11a Åtgärd att förhindra hörnlyft vid fritt upplagt hörn. Alternativt kan man givetvis förankra bjälklagskanten via dragstag ner i underliggande sulor eller kantförstyvad platta. b 0.25b 0.4b Figur 3.11b Överkantsarmering vid fritt upplagt hörn, som är tillfredställande belastat eller förankrat. För fritt upplagt hörn, som är tillräckligt belastat eller förankrat för att förhindra lyftning, inläggs överkantsarmering för att ta upp negativt moment orsakat av förankringskraften. Besvärande sprickbildning torde i allmänhet kunna undvikas, om överkantsarmeringen inläggs i hörnet i bissektrisens riktning, inom det i figur 3.11b angivna området. Armeringen förankras och dimensioneras för momentet q ab /40 per breddenhet. 16

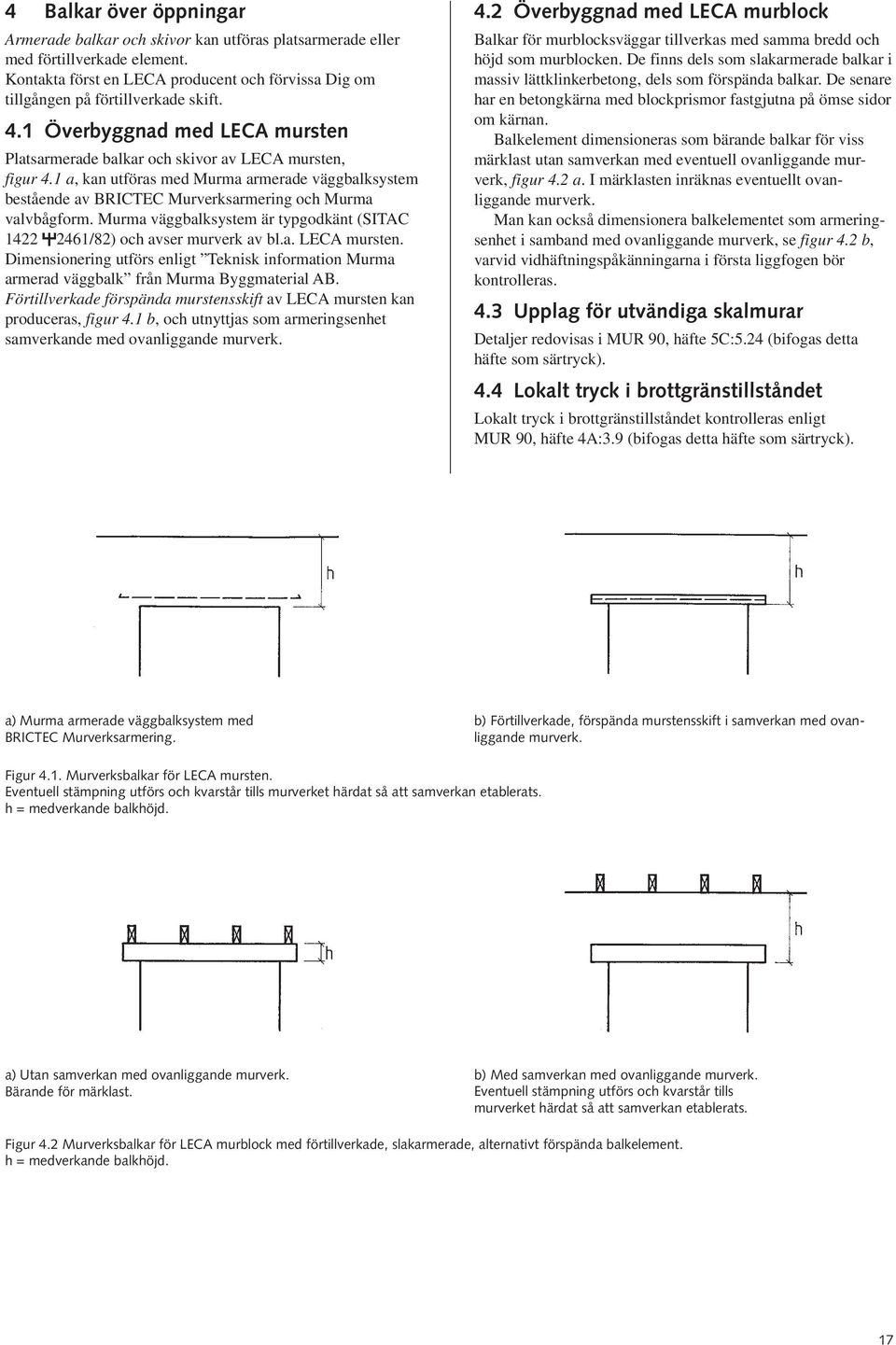

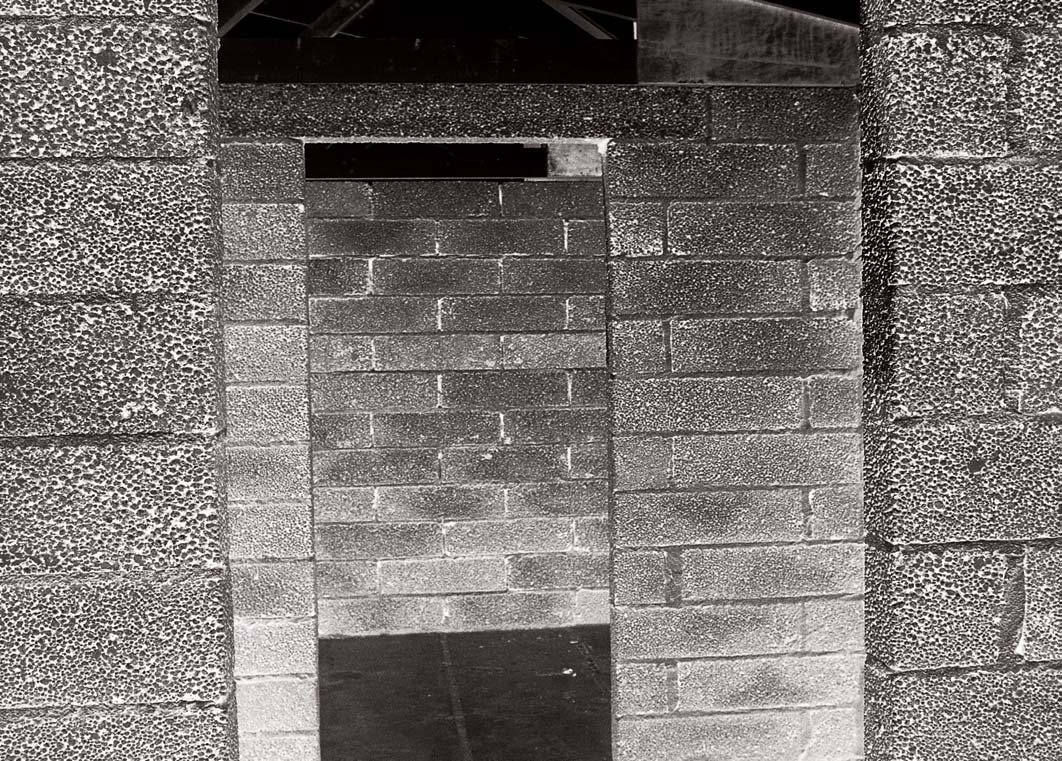

17 4 Balkar över öppningar Armerade balkar och skivor kan utföras platsarmerade eller med förtillverkade element. Kontakta först en LECA producent och förvissa Dig om tillgången på förtillverkade skift. 4.1 Överbyggnad med LECA mursten Platsarmerade balkar och skivor av LECA mursten, figur 4.1 a, kan utföras med Murma armerade väggbalksystem bestående av BRICTEC Murverksarmering och Murma valvbågform. Murma väggbalksystem är typgodkänt (SITAC /82) och avser murverk av bl.a. LECA mursten. Dimensionering utförs enligt Teknisk information Murma armerad väggbalk från Murma Byggmaterial AB. Förtillverkade förspända murstensskift av LECA mursten kan produceras, figur 4.1 b, och utnyttjas som armeringsenhet samverkande med ovanliggande murverk. 4.2 Överbyggnad med LECA murblock Balkar för murblocksväggar tillverkas med samma bredd och höjd som murblocken. De finns dels som slakarmerade balkar i massiv lättklinkerbetong, dels som förspända balkar. De senare har en betongkärna med blockprismor fastgjutna på ömse sidor om kärnan. Balkelement dimensioneras som bärande balkar för viss märklast utan samverkan med eventuell ovanliggande murverk, figur 4.2 a. I märklasten inräknas eventuellt ovanliggande murverk. Man kan också dimensionera balkelementet som armeringsenhet i samband med ovanliggande murverk, se figur 4.2 b, varvid vidhäftningspåkänningarna i första liggfogen bör kontrolleras. 4.3 Upplag för utvändiga skalmurar Detaljer redovisas i MUR 90, häfte 5C:5.24 (bifogas detta häfte som särtryck). 4.4 Lokalt tryck i brottgränstillståndet Lokalt tryck i brottgränstillståndet kontrolleras enligt MUR 90, häfte 4A:3.9 (bifogas detta häfte som särtryck). a) Murma armerade väggbalksystem med BRICTEC Murverksarmering. b) Förtillverkade, förspända murstensskift i samverkan med ovanliggande murverk. Figur 4.1. Murverksbalkar för LECA mursten. Eventuell stämpning utförs och kvarstår tills murverket härdat så att samverkan etablerats. h = medverkande balkhöjd. a) Utan samverkan med ovanliggande murverk. Bärande för märklast. b) Med samverkan med ovanliggande murverk. Eventuell stämpning utförs och kvarstår tills murverket härdat så att samverkan etablerats. Figur 4.2 Murverksbalkar för LECA murblock med förtillverkade, slakarmerade, alternativt förspända balkelement. h = medverkande balkhöjd. 17

18 18

19 5 HORISONTALBELASTAT MURVERK 5.12 Jordtryck 5.1 Dimensioneringsförutsättningar 5.11 Vindlast enligt BKR Dimensionerande vindlast w d kn/m 2 beräknas i brottgränstillståndet där w d är huvudlast ur w d = g f w k = 1.3 m q k (5.1) där w k = karakteristisk vindlast m = formfaktor enligt Boverkets handbok Snö och vindlast, i normala fall bestämd enligt bilaga C för referensvindhastighet y ref, terrängtyp I IV och höjd h. Observera att q k varierar med höjden h. Formfaktorer För överslagsberäkningar på säkra sidan sätts för utvändiga vindlaster m tryck =0,9 m sug =1,2 för invändiga vindlaster i normal otät byggnad invändigt sug m = 0,3 eller 0 Noggrannare värden erhålls ur bilaga A i Boverkets handbok Snö och vindlast. Bakom skalmurar räknas med formfaktorn m = 0, om den invändiga vindlasten kan förutsättas bli upptagen av bakomliggande stomme. Särskilt viktigt är det att i detta avseende kontrollera bakomliggande regelstomme. För bärande väggar räknas med följande maximala resulterande formfaktorer av utvändig och invändig vindlast: m tryck tot = 0,9 + 0,3 = 1,2 resp. m sug tot = 1,2. Kramlor dimensioneras också för formfaktorer för utvändig last, dvs. m tryck = 0,9 m sug = 1,2 dock att för området närmast hörn räknas med m sug = 1,7 på en längd motsvarande minsta värdet av 20% av lovartsväggens längd eller 40% av byggnadens höjd. Figur 5.1 Triangulärt jordtryck p d och motsvarande beräkningsmässigt jämnt utbredda last p e. Ytterväggar under mark dimensioneras för det dimensionerande ekvivalenta jordtrycket p e kn/m 2 i brottgränstillståndet, dvs. den jämnt utbredda last som ger samma maxmoment i en enkelspänd vertikalstrimla som det triangulära jordtrycket p d kn/m 2 beräknat enligt BKR 4:311. p e framgår av tabell 5A och multipliceras med µ vid återfyllning med LECA lättklinker. Beräkning av p d kn/m 2 sker med hänsyn till överlast 2,0 kn/m 2 som i brottgränstillståndet beräknas med partialkoefficienten g f = 1,3, dvs. q d = 1,3 2,0 kn/m 2. Beräkningsmässigt motsvarar överlasten 0,15 m ökning av fyllnadshöjden, dvs. jordtrycket p d ökas med 0,15 k g kn/m 2. Det dimensionerande triangulära jordtrycket p d beräknas enligt ekvationen: p d =k (g h f + q d ) = k g (h f + 0,15) (5.2) där k = jordtryckskoefficient för återfyllning g = återfyllningens tunghet (kn/m 3 ) h f = fyllnadshöjd (m) q d = jämnt fördelad ytlast i brottgräns- (kn/m 2 ) tillståndet Tabell 5A Dimensionerande ekvivalent jordtryck p e vid fyllnadshöjd h f = 1,7 resp 2,3 m och murverkshöjd h = 2,4 m. Jordart Jordtrycks- Tunghet Faktorn För h f = 1,7 mför h f = 2,3 m koefficient k g k g p d p e p d p e kn/m 3 kn/m 3 kn/m 2 kn/m 2 kn/m 2 kn/m 2 Sand- och grusjord 0, ,3 11,7 4,5 15,4 8,1 Siltjord 0, ,5 17,6 6,8 23,3 12,2 Lerjord 0, ,4 21,1 8,2 28,0 14,6 Tabell 5B Reduktionsfaktor m vid återfyllning med LECA lättklinker, tjocklek d m. Återfyllnadshöjd h f m d = 0,25 m d = 0,5 m 2,3 0,89 0,75 1,7 0,83 0,65 m 19

20 Ekvivalent jordtryck p e vid varierande fyllnadshöjder h f + 0,15 h Ekvivalent jordtryck p e vid höga fyllnadshöjder h f + 0,15 > h Diagram 5.1 Beräkningsmässig jordtryckslast p e i brottgränstillståndet som funktion av triangulär jordtryckslast p d, återfyllnadshöjd h f och vägghöjd h. h Ekvivalent jordtryck p e beräknas då f + 0,15 1 h ur förhållandet p e /p d som avläses i diagram 5.1 med höjdförhållandet (h f + 0,15)/h som ingångsvärde. Exempel Sand- och grusjord, h f = 2,0 m, h = 2,4 m Med (h f + 0,15)/h = 2,15/2,4 = 0,9 erhålls i diagram 5.1 värdet p e /p d = 0,462 Med p d = 6,3 (2,0 + 0,15) = 13,5 kn/m 2 blir p e = 0,462 13,5 = 6,2 kn/m 2 Figur 5.2 Beräkning av beräkningsmässig jämnt utbredd last p e kn/ m 2 i brottgränstillståndet vid höga fyllnadshöjder. För beräknas ekvivalent jordtryck p e ur h f + 0,15 > 1 p e = 0,513 h k g h + k g (h f + 0,15 h) (5.3) där första termen erhålls ur den triangulära jordtrycksdelen k g h och den andra termen motsvarar den rektangulära jordtrycksdelen k g (h f + 0,15 h). Exempel Sand- och grusjord, h f = 2,7 m, h = 2,4 m p e = 0,513 6,3 2,4 + 6,3 (2,85 2,4) = 7,76 + 2,84 = 10,6 kn/m 2. m (P/Pd) 1,0 0,9 0,8 0,7 0,6 0,5 H f /H = 0,84 H f /H = 0,70 H f /H = 1,00 H f H 0,4 0,3 0,2 0, ,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 Diagram 5.2 Reduktionsfaktor m för jordtryck vid återfyllning med LECA lättklinker som funktion av återfyllnadstjocklek d och återfyllnadshöjd h f. (Lars Henriksson, Johan Näsström: Jordtryck mot källarvägg med lättfyllning. Examensarbete KTH 1993). d/h 20

21 5.13 Dimensionsbegränsningar 5.14 Randvillkor Begränsning av ytstorlek Oarmerad murverksplatta l h 1800 t 2 Armerad murverksplatta l h 2400 t 2 t = murverkets tjocklek. Dessa begränsningar gäller ej för enkelspända väggstrimlor. Begränsning av spännviddsförhållande Vid tillämpning av brottlinjeanalogi gäller följande begränsning: 0,5 l/h 3,0. Om l/h > 3,0 utförs beräkningen på säkra sidan för fiktiv platta med höjdmåttet h 1 = l/3, se figur 5.3. Om l/h < 0,5 räknas väggen horisontellt enkelspänd. Figur 5.4 Randvillkor Horisontella upplag Figur 5.3 Beräkning av plattor med extrema sidoför-hållanden. I figuren angivna upplagsvillkor utgör endast exempel. Vertikalt oarmerat murverk Momentkapaciteten i horisontella upplagslinjer beräknas som excentricitetsmoment av normalkraft m 2 = N e vid sprucket tvärsnitt. Upplag mot sockel kan därför alltid räknas som inspända för aktuellt excentricitetsmoment m 2, vilket erhålls ur tabell 5.1b 5.11 b. Inspänning vid upplag kan alltid påräknas, eftersom det här alltid finns en vertikalkraft av väggens egentyngd. Upplag i ovankant vägg mot styvt bjälklag och sidostyv balk räknas som inspända om väggen i ovankant är belastad av vertikallast. Om vertikallast saknas i ovankant räknas övre randen som fritt upplagd. Om styvheten hos ett träbjälklag i dess eget plan bedöms otillräcklig eller vid sidoveka balkar, betraktas övre randen som fri kant. Vertikalt armerat murverk Momentkapacitet i horisontella upplagslinjer, ej armerade för stödmoment, sätts lika med noll. Detta är aktuellt vid källarytterväggar, där vertikalarmering i allmänhet endast inläggs på insidan för att uppta fältmoment. I väggar ovan mark beräknas momentkapaciteten i horisontella upplagslinjer med hänsyn till inlagd stödarmering. Vertikala upplag Vertikal rand räknas fritt upplagd: vid rörelsfog med bakomliggande stöd vid hörn utan armering. Fast inspänning får antas i följande fall: där hörnet är murat i förband och samtidigt armerat där murverket är kontinuerligt förbi avstyvande tvärvägg eller kontrefort vid såväl oarmerat som armerat murverk. Vid rörelsefog utan stöd räknas med fri kant. 21

22 5.2 Dimensionering i brottsgränstillståndet 5.22 Tresidigt upplagda plattor Dimensionering i brottgränstillståndet baseras på brottlinjeanalogi och genomförs med hjälp av diagram Beteckningar för lastmoment och momentkapaciteter Last (kn/m 2 ) p = dimensionerande vindlast w d eller dimensionerande ekvivalent jordtryck p e Lastmoment m (kn/m) Beteckningar för lastmoment framgår även av figur 5.7 och 5.9. m v = vertikalt lastmoment i brottlinje (horisontell vektor) m h = horisontellt lastmoment i brottlinje (vertikal vektor) m hs = horisontellt lastmoment i brottlinje vid stöd (vertikal vektor) m hf = horisontellt lastmoment i brottlinje i fält (vertikal vektor) Momentkapaciteter R md (knm/m) Beteckningar för momentkapaciteter R md betecknad här med de kortare m 1 m 5. m 1 = R md tra ospr =vertikal momentkapacitet för osprucket tvärsnitt m 2 = R md tra spr = vertikal momentkapacitet för sprucket tvärsnitt m 2a = R mda v = vertikal momentkapacitet för sprucket tvärsnitt i vertikalarmerat murverk m 2a max = R mdc v = övre begränsning för R mda v m 3 = R md par = horisontell momentkapacitet för osprucket tvärsnitt m 4 = R mda = horisontell momentkapacitet för sprucket tvärsnitt i horisontalarmerat murverk m 5 = R mdc =övre begränsning för R mda Momentkapaciteter m 1 m 4 bestäms enligt tabell och m 2a enligt tabell Figur 5.5 Momentkapaciteter. Figur 5.6 Upplagsfall för tresidigt upplagda plattor. Dimensioneringsparametrar k x, k y, i 1 och i Upplagsfall U2 Figur 5.7 Brottlinjetyper och lastmoment i upplagsfall U2. Villkor Vertikalt moment (horisontell momentvektor): Lastmomentet m v sättes lika med momentkapaciteten m 2 vid oarmerat murverk och momentkapaciteten m 2a vid vertikalt armerat murverk. Horisontellt moment (vertikal momentvektor): - Oarmerat murverk m h = m hs = m hf m 3 - Armerat murverk m h = m hs = m hf m 4 Såväl stöd- som fältarmering verksamma vid tresidig uppläggning Upplagsfall U1 och U5 I princip gäller villkoren för U2 även om m hs = 0 vid ett eller båda stöden. 22

23 5.23 Fyrsidigt upplagda plattor I princip gäller villkoren för U4 även om m hs = 0 vid ett eller båda stöden Tvåsidigt upplagda plattor Figur 5.8 Upplagsfall för fyrsidigt upplagda plattor. Dimensioneringsparametrar k x och k y Upplagsfall U4 Figur 5.9 Brottlinjetyper och lastmoment i upplagsfall U4. Villkor Vertikalt moment (horisontell momentvektor): Lastmomentet m v sätts lika med momentkapaciteten m 2 vid oarmerat murverk och momentkapaciteten m 2a vid vertikalt armerat murverk. Horisontellt moment (vertikal momentvektor): - OARMERAT MURVERK m h = m hs = m hf m 3 - ARMERAT MURVERK MED ARMERINGSSPÅR (LECA murblock med armeringsspår): Såväl stöd- som fältarmering verksamma. m h = m hs = m hf m 4 - ARMERAT MURVERK UTAN ARMERINGSSPÅR: (mursten och övriga block): Brottlinjetyp OH Endast stödarmering verksam. Lastmomentet i fält m hf sätts lika med fullt utnyttjad momentkapacitet m 3 för oarmerat tvärsnitt m hf m 3 i fält m hs m 4 vid stöd. Brottlinjetyp OV Stödarmering och fältarmering i vertikal brottlinje verksam. Lastmoment i sneda brottlinjer m hf 1 sätts lika med fullt utnyttjad momentkapacitet m 3 för oarmerat tvärsnitt. Lastmoment i vertikala brottlinjer m hf 2 får högst uppgå till momentkapaciteten m 4 för armerat tvärsnitt, dvs. m hf 1 m 3 i sneda brottlinjer i fält m hs = m hf 2 m 4 i vertikala brottlinjer i fält och vid stöd Upplagsfall U3 och U6 Figur 5.10 Upplagsfall för tvåsidigt upplagda plattor. Villkor Vertikalt enkelspända plattor p h U7 m v erf = 2 m 2 vid oarmerat murverk 8 m 2a vid vertikalarmerat murverk p h U7A m v erf = 2 m 2 vid oarmerat murverk 16 m 2a vid vertikalarmerat murverk U7B m v erf = 0,086 p h 2 m 2 vid oarmerat murverk m 2a vid vertikalarmerat murverk Horisontellt enkelspända plattor p l U8 m h erf = m 3 vid oarmerat murverk 8 m 4 vid horisontalarmerat murverk p l U8A m h erf = m 3 vid oarmerat murverk 16 m 4 vid horisontalarmerat murverk U8B m h erf = 0,086 p l 2 m 3 vid oarmerat murverk m 4 vid horisontalarmerat murverk L-plattor I princip gäller samma villkor som för tresidigt upplagda plattor Dimensionering Beteckningar se avsnitt Kurvorna i diagrammen anger sammanhörande värden för vertikala respektive horisontella generaliserade lastmoment uttryckta som: x = m v k x resp. y = m h k y p h 2 p l 2 k x = parameter för upplagsvillkor i horisontella ränder. k y = parameter för upplagsvillkor i vertikala ränder. Om aktuella sammanhörande generaliserade momentkapaciteter ger värden som ligger under respektive kurva är bärförmågan otillfredsställande. 23

24 Dimensioneringen utförs praktiskt så att man på x-axeln avsätter den generaliserade vertikala momentkapaciteten för sprucket tvärsnitt, dvs. x = m 2 k x för vertikalt oarmerat murverk eller p h 2 x = m 2a k x för vertikalarmerat murverk. p h 2 För tresidigt upplagda U-plattor och tvåsidigt upplagda L-plattor sättes k x = 1,0. m 2 respektive m 2a har beräknats som medelvärde av vertikal momentkapacitet i övre och nedre horisontalrand, dvs. m 2 respektive m 2a beräknas för den karakteristiska permanenta vertikallasten g k h/2 i horisontalsnitt på halva vägghöjden, dvs. permanentlasten på väggens övre rand g k plus väggens halva egentyngd, g k h/2 = g k + r t h/2. Erforderlig generaliserad horisontell momentkapacitet erhålles ur avläst värde på y-axeln y = m h k y vilket ger m h erf = y p l 2 p l 2 k y Diagram 5.4 Dimensioneringsdiagram för tresidigt upplagda C-plattor. k y = 1. För tresidigt upplagda C-plattor och tvåsidigt upplagda L-plattor sättes k y = 1,0. Villkor som skall tillfredsställas: m h erf m 3 för horisontellt oarmerat murverk m h erf m 4 för horisontellt armerat murverk Värden på m 2, m 3 och m 4 erhålls ur tabell och m 2a ur tabell I de mindre deldiagrammen i diagram 5.5 kan brottlinjefigurerna i princip fastställas. Vid samma upplagsförhållande i motstående ränder är brottlinjefiguren symmetrisk och a 1 = a 2 respektive b 1 = b 2. Vid olika upplagsförhållanden i motstående ränder är brottlinjefiguren däremot osymmetrisk. Summorna a 1 och a 2 respektive b 1 och b 2 är korrekta, däremot kan ej fördelningen mellan a 1 och a 2 respektive b 1 och b 2 bestämmas exakt. Diagram 5.5 Dimensioneringsdiagram för fyrsidigt upplagda O-plattor. Diagram 5.6 Dimensioneringsdiagram för tvåsidigt upplagda L- plattor. k x = 1, k y = 1. Diagram 5.3 Dimensioneringsdiagram för tresidigt upplagda U- plattor. k x = 1. 24
