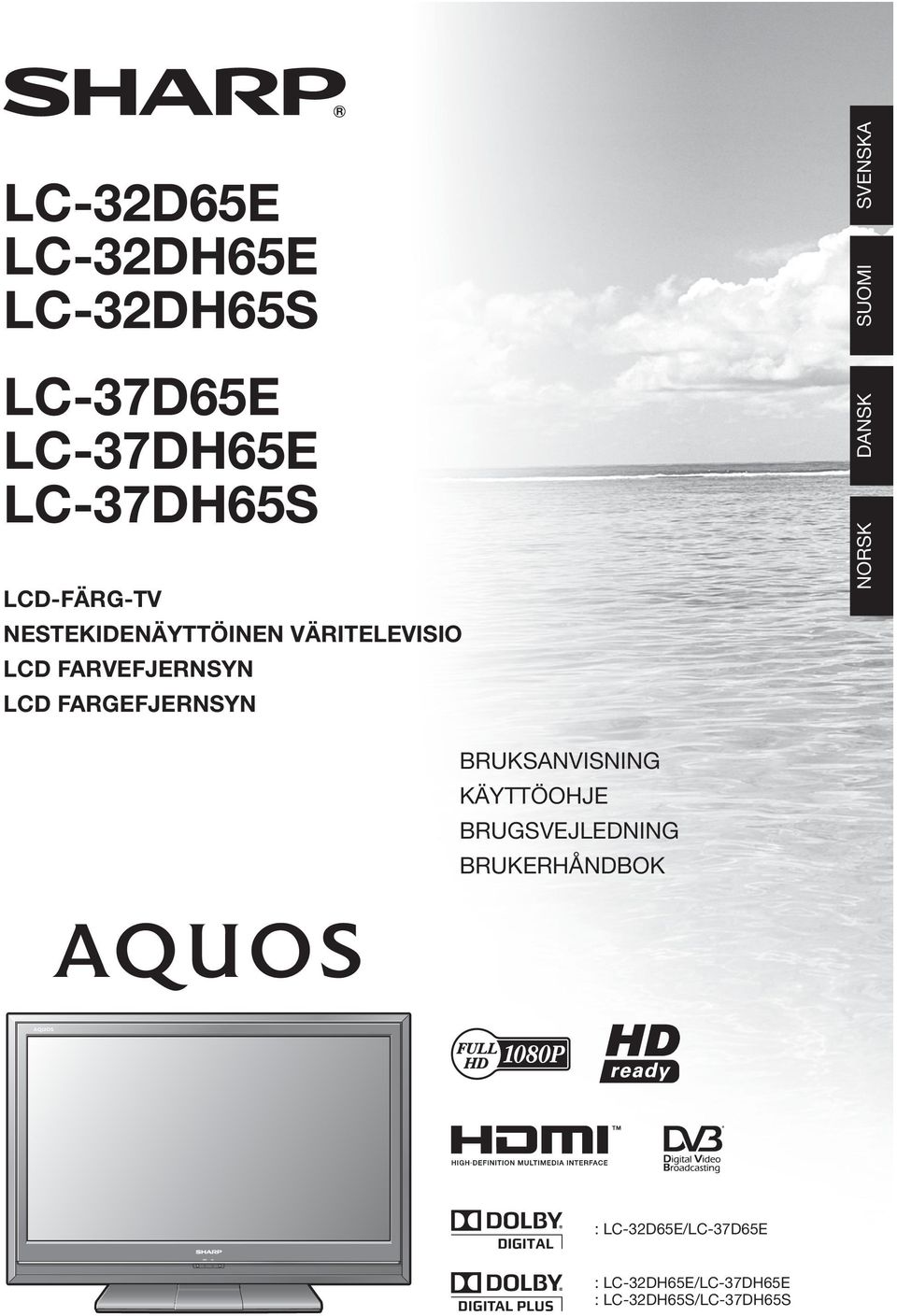

1 LC-D65E LC-DH65E LC-DH65S LC-7D65E LC-7DH65E LC-7DH65S LCD-FÄRG-TV NESTEKIDENÄYTTÖINEN VÄRITELEVISIO LCD FARVEFJERNSYN LCD FARGEFJERNSYN NORSK DANSK SUOMI SVENSKA BRUKSANVISNING KÄYTTÖOHJE BRUGSVEJLEDNING BRUKERHÅNDBOK : LC-D65E/LC-7D65E : LC-DH65E/LC-7DH65E : LC-DH65S/LC-7DH65S

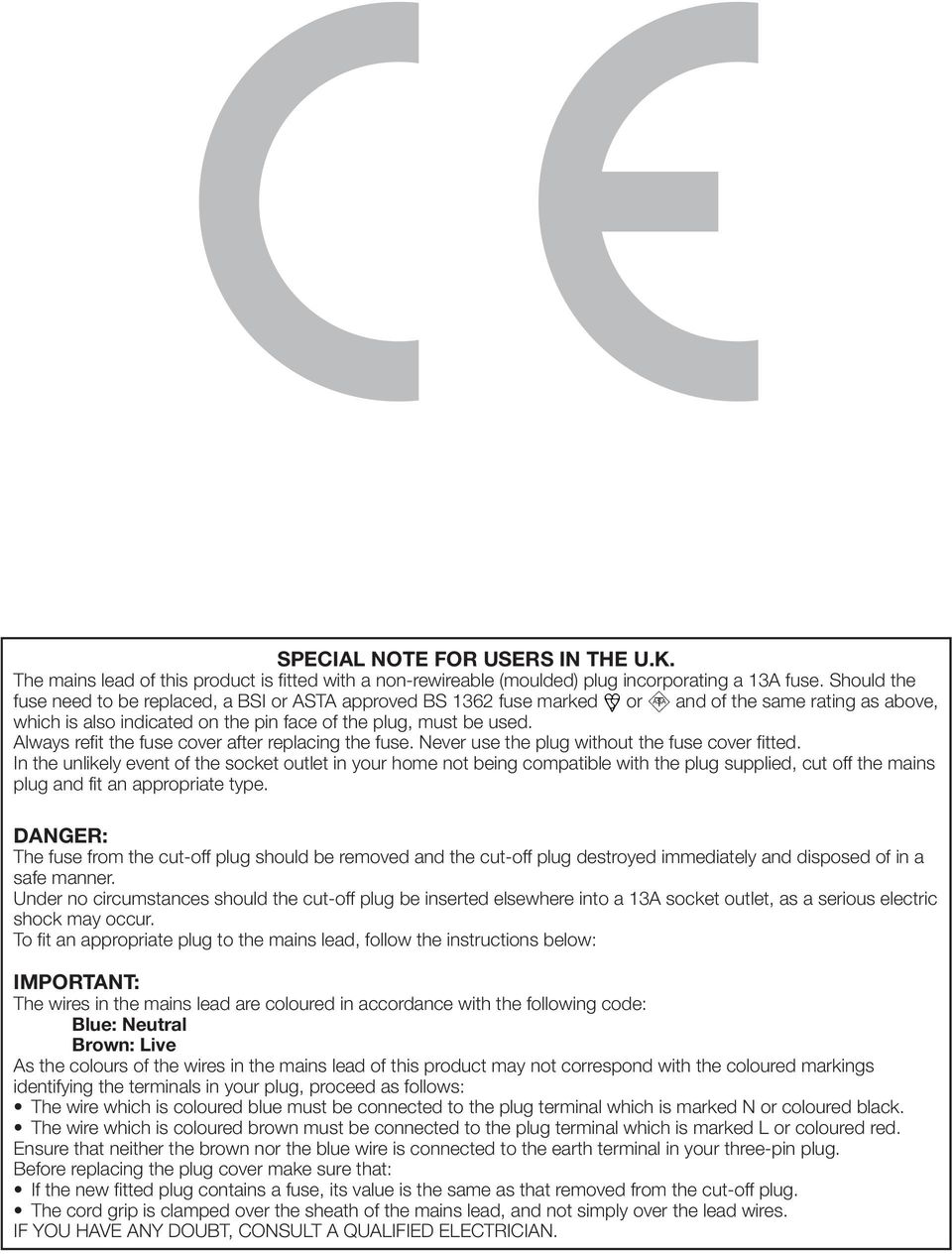

2 SPECIAL NOTE FOR USERS IN THE U.K. The mains lead of this product is fitted with a non-rewireable (moulded) plug incorporating a A fuse. Should the fuse need to be replaced, a BSI or ASTA approved BS 6 fuse marked or ASA and of the same rating as above, which is also indicated on the pin face of the plug, must be used. Always refit the fuse cover after replacing the fuse. Never use the plug without the fuse cover fitted. In the unlikely event of the socket outlet in your home not being compatible with the plug supplied, cut off the mains plug and fit an appropriate type. DANGER: The fuse from the cut-off plug should be removed and the cut-off plug destroyed immediately and disposed of in a safe manner. Under no circumstances should the cut-off plug be inserted elsewhere into a A socket outlet, as a serious electric shock may occur. To fit an appropriate plug to the mains lead, follow the instructions below: IMPORTANT: The wires in the mains lead are coloured in accordance with the following code: Blue: Neutral Brown: Live As the colours of the wires in the mains lead of this product may not correspond with the coloured markings identifying the terminals in your plug, proceed as follows: The wire which is coloured blue must be connected to the plug terminal which is marked N or coloured black. The wire which is coloured brown must be connected to the plug terminal which is marked L or coloured red. Ensure that neither the brown nor the blue wire is connected to the earth terminal in your three-pin plug. Before replacing the plug cover make sure that: If the new fitted plug contains a fuse, its value is the same as that removed from the cut-off plug. The cord grip is clamped over the sheath of the mains lead, and not simply over the lead wires. IF YOU HAVE ANY DOUBT, CONSULT A QUALIFIED ELECTRICIAN.

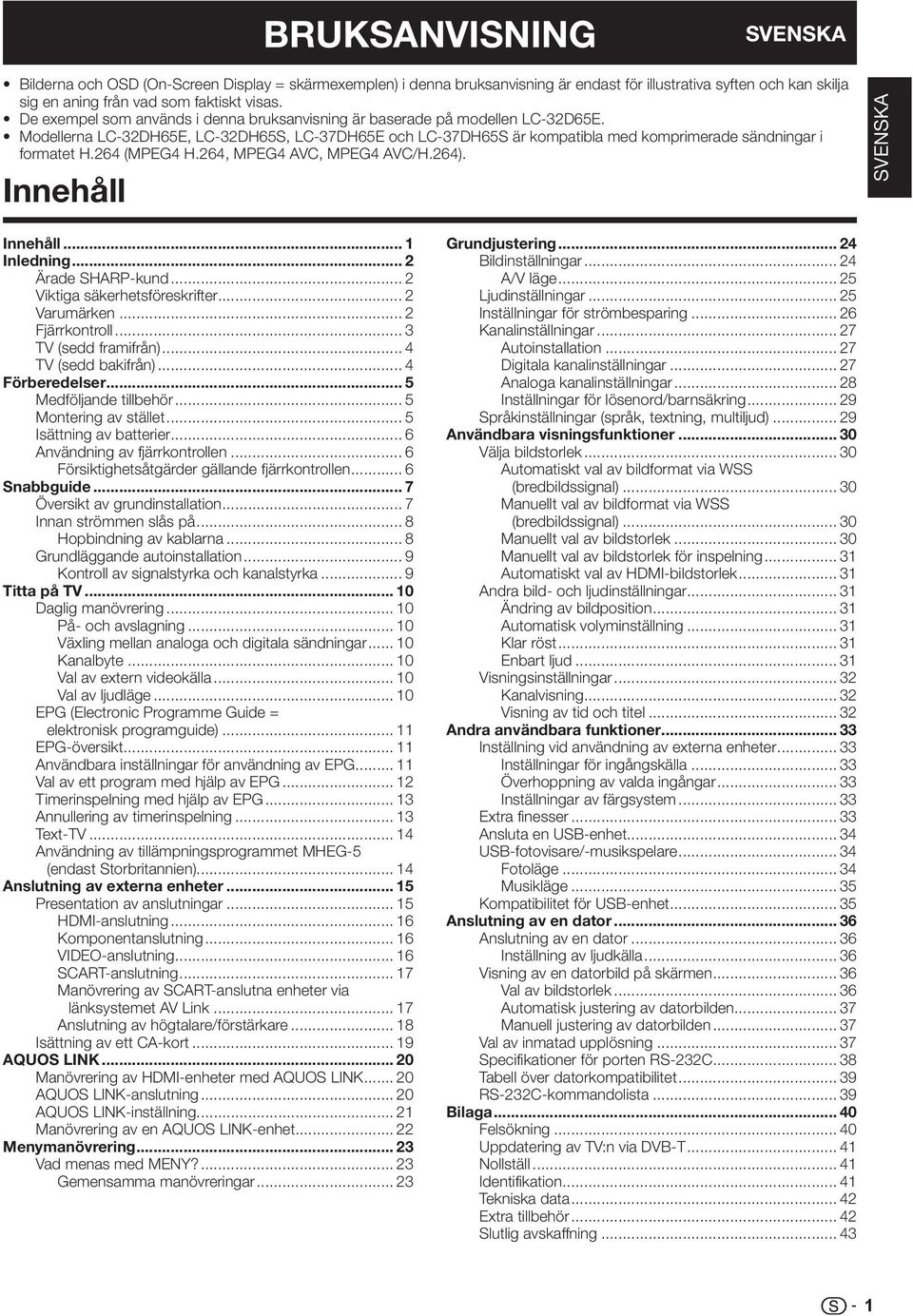

3 BRUKSANVISNING SVENSKA Bilderna och OSD (On-Screen Display = skärmexemplen) i denna bruksanvisning är endast för illustrativa syften och kan skilja sig en aning från vad som faktiskt visas. De exempel som används i denna bruksanvisning är baserade på modellen LC-D65E. Modellerna LC-DH65E, LC-DH65S, LC-7DH65E och LC-7DH65S är kompatibla med komprimerade sändningar i formatet H.64 (MPEG4 H.64, MPEG4 AVC, MPEG4 AVC/H.64). Innehåll SVENSKA Innehåll... Inledning... Ärade SHARP-kund... Viktiga säkerhetsföreskrifter... Varumärken... Fjärrkontroll... TV (sedd framifrån)... 4 TV (sedd bakifrån)... 4 Förberedelser... 5 Medföljande tillbehör... 5 Montering av stället... 5 Isättning av batterier... 6 Användning av fjärrkontrollen... 6 Försiktighetsåtgärder gällande fjärrkontrollen... 6 Snabbguide... 7 Översikt av grundinstallation... 7 Innan strömmen slås på... 8 Hopbindning av kablarna... 8 Grundläggande autoinstallation... 9 Kontroll av signalstyrka och kanalstyrka... 9 Titta på TV... 0 Daglig manövrering... 0 På- och avslagning... 0 Växling mellan analoga och digitala sändningar... 0 Kanalbyte... 0 Val av extern videokälla... 0 Val av ljudläge... 0 EPG (Electronic Programme Guide = elektronisk programguide)... EPG-översikt... Användbara inställningar för användning av EPG... Val av ett program med hjälp av EPG... Timerinspelning med hjälp av EPG... Annullering av timerinspelning... Text-TV... 4 Användning av tillämpningsprogrammet MHEG-5 (endast Storbritannien)... 4 Anslutning av externa enheter... 5 Presentation av anslutningar... 5 HDMI-anslutning... 6 Komponentanslutning... 6 VIDEO-anslutning... 6 SCART-anslutning... 7 Manövrering av SCART-anslutna enheter via länksystemet AV Link... 7 Anslutning av högtalare/förstärkare... 8 Isättning av ett CA-kort... 9 AQUOS LINK... 0 Manövrering av HDMI-enheter med AQUOS LINK... 0 AQUOS LINK-anslutning... 0 AQUOS LINK-inställning... Manövrering av en AQUOS LINK-enhet... Menymanövrering... Vad menas med MENY?... Gemensamma manövreringar... Grundjustering... 4 Bildinställningar... 4 A/V läge... 5 Ljudinställningar... 5 Inställningar för strömbesparing... 6 Kanalinställningar... 7 Autoinstallation... 7 Digitala kanalinställningar... 7 Analoga kanalinställningar... 8 Inställningar för lösenord/barnsäkring... 9 Språkinställningar (språk, textning, multiljud)... 9 Användbara visningsfunktioner... 0 Välja bildstorlek... 0 Automatiskt val av bildformat via WSS (bredbildssignal)... 0 Manuellt val av bildformat via WSS (bredbildssignal)... 0 Manuellt val av bildstorlek... 0 Manuellt val av bildstorlek för inspelning... Automatiskt val av HDMI-bildstorlek... Andra bild- och ljudinställningar... Ändring av bildposition... Automatisk volyminställning... Klar röst... Enbart ljud... Visningsinställningar... Kanalvisning... Visning av tid och titel... Andra användbara funktioner... Inställning vid användning av externa enheter... Inställningar för ingångskälla... Överhoppning av valda ingångar... Inställningar av färgsystem... Extra finesser... Ansluta en USB-enhet... 4 USB-fotovisare/-musikspelare... 4 Fotoläge... 4 Musikläge... 5 Kompatibilitet för USB-enhet... 5 Anslutning av en dator... 6 Anslutning av en dator... 6 Inställning av ljudkälla... 6 Visning av en datorbild på skärmen... 6 Val av bildstorlek... 6 Automatisk justering av datorbilden... 7 Manuell justering av datorbilden... 7 Val av inmatad upplösning... 7 Specifikationer för porten RS-C... 8 Tabell över datorkompatibilitet... 9 RS-C-kommandolista... 9 Bilaga Felsökning Uppdatering av TV:n via DVB-T... 4 Nollställ... 4 Identifikation... 4 Tekniska data... 4 Extra tillbehör... 4 Slutlig avskaffning... 4

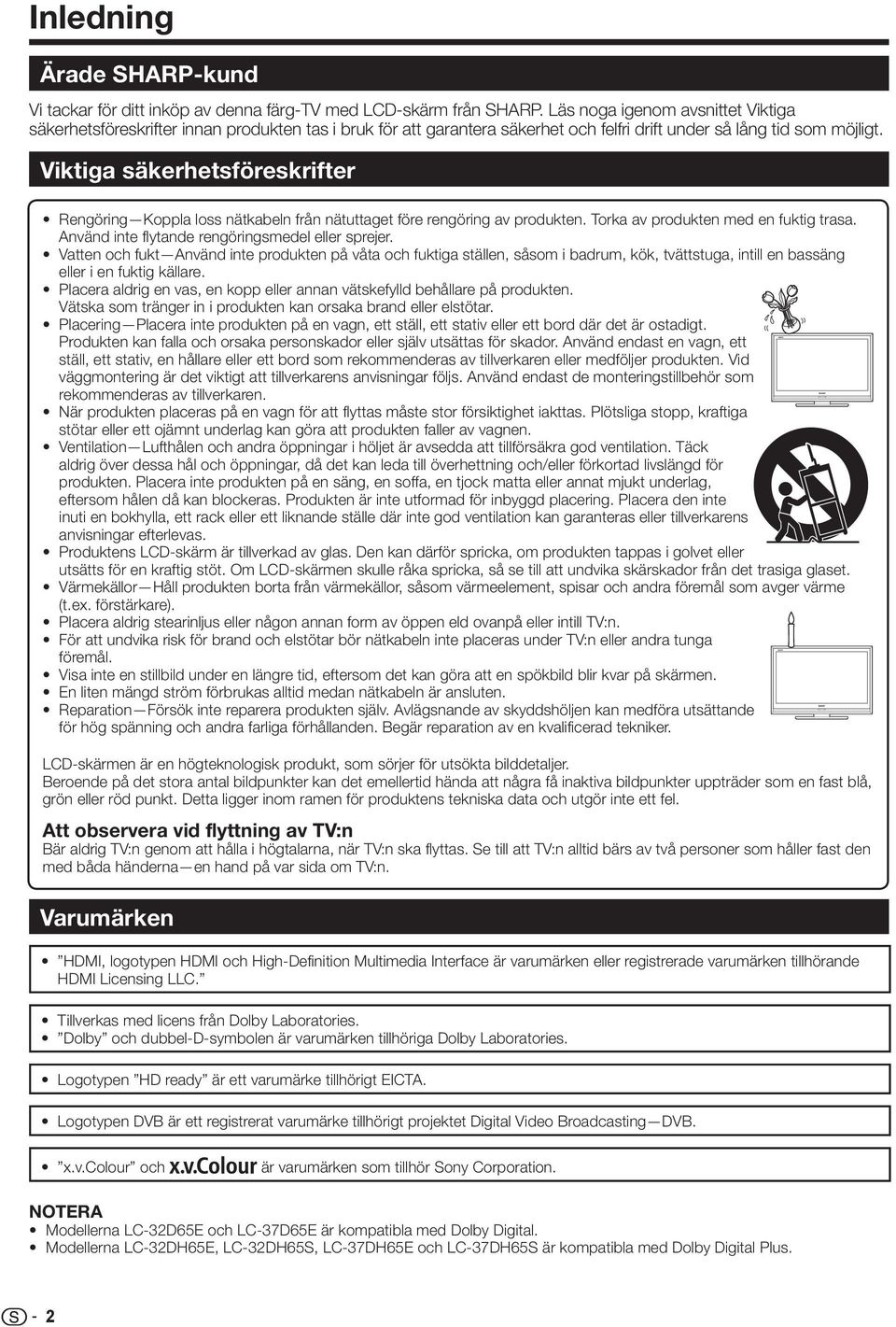

4 Inledning Ärade SHARP-kund Vi tackar för ditt inköp av denna färg-tv med LCD-skärm från SHARP. Läs noga igenom avsnittet Viktiga säkerhetsföreskrifter innan produkten tas i bruk för att garantera säkerhet och felfri drift under så lång tid som möjligt. Viktiga säkerhetsföreskrifter Rengöring Koppla loss nätkabeln från nätuttaget före rengöring av produkten. Torka av produkten med en fuktig trasa. Använd inte flytande rengöringsmedel eller sprejer. Vatten och fukt Använd inte produkten på våta och fuktiga ställen, såsom i badrum, kök, tvättstuga, intill en bassäng eller i en fuktig källare. Placera aldrig en vas, en kopp eller annan vätskefylld behållare på produkten. Vätska som tränger in i produkten kan orsaka brand eller elstötar. Placering Placera inte produkten på en vagn, ett ställ, ett stativ eller ett bord där det är ostadigt. Produkten kan falla och orsaka personskador eller själv utsättas för skador. Använd endast en vagn, ett ställ, ett stativ, en hållare eller ett bord som rekommenderas av tillverkaren eller medföljer produkten. Vid väggmontering är det viktigt att tillverkarens anvisningar följs. Använd endast de monteringstillbehör som rekommenderas av tillverkaren. När produkten placeras på en vagn för att flyttas måste stor försiktighet iakttas. Plötsliga stopp, kraftiga stötar eller ett ojämnt underlag kan göra att produkten faller av vagnen. Ventilation Lufthålen och andra öppningar i höljet är avsedda att tillförsäkra god ventilation. Täck aldrig över dessa hål och öppningar, då det kan leda till överhettning och/eller förkortad livslängd för produkten. Placera inte produkten på en säng, en soffa, en tjock matta eller annat mjukt underlag, eftersom hålen då kan blockeras. Produkten är inte utformad för inbyggd placering. Placera den inte inuti en bokhylla, ett rack eller ett liknande ställe där inte god ventilation kan garanteras eller tillverkarens anvisningar efterlevas. Produktens LCD-skärm är tillverkad av glas. Den kan därför spricka, om produkten tappas i golvet eller utsätts för en kraftig stöt. Om LCD-skärmen skulle råka spricka, så se till att undvika skärskador från det trasiga glaset. Värmekällor Håll produkten borta från värmekällor, såsom värmeelement, spisar och andra föremål som avger värme (t.ex. förstärkare). Placera aldrig stearinljus eller någon annan form av öppen eld ovanpå eller intill TV:n. För att undvika risk för brand och elstötar bör nätkabeln inte placeras under TV:n eller andra tunga föremål. Visa inte en stillbild under en längre tid, eftersom det kan göra att en spökbild blir kvar på skärmen. En liten mängd ström förbrukas alltid medan nätkabeln är ansluten. Reparation Försök inte reparera produkten själv. Avlägsnande av skyddshöljen kan medföra utsättande för hög spänning och andra farliga förhållanden. Begär reparation av en kvalificerad tekniker. LCD-skärmen är en högteknologisk produkt, som sörjer för utsökta bilddetaljer. Beroende på det stora antal bildpunkter kan det emellertid hända att några få inaktiva bildpunkter uppträder som en fast blå, grön eller röd punkt. Detta ligger inom ramen för produktens tekniska data och utgör inte ett fel. Att observera vid flyttning av TV:n Bär aldrig TV:n genom att hålla i högtalarna, när TV:n ska flyttas. Se till att TV:n alltid bärs av två personer som håller fast den med båda händerna en hand på var sida om TV:n. Varumärken HDMI, logotypen HDMI och High-Definition Multimedia Interface är varumärken eller registrerade varumärken tillhörande HDMI Licensing LLC. Tillverkas med licens från Dolby Laboratories. Dolby och dubbel-d-symbolen är varumärken tillhöriga Dolby Laboratories. Logotypen HD ready är ett varumärke tillhörigt EICTA. Logotypen DVB är ett registrerat varumärke tillhörigt projektet Digital Video Broadcasting DVB. x.v.colour och är varumärken som tillhör Sony Corporation. Modellerna LC-D65E och LC-7D65E är kompatibla med Dolby Digital. Modellerna LC-DH65E, LC-DH65S, LC-7DH65E och LC-7DH65S är kompatibla med Dolby Digital Plus.

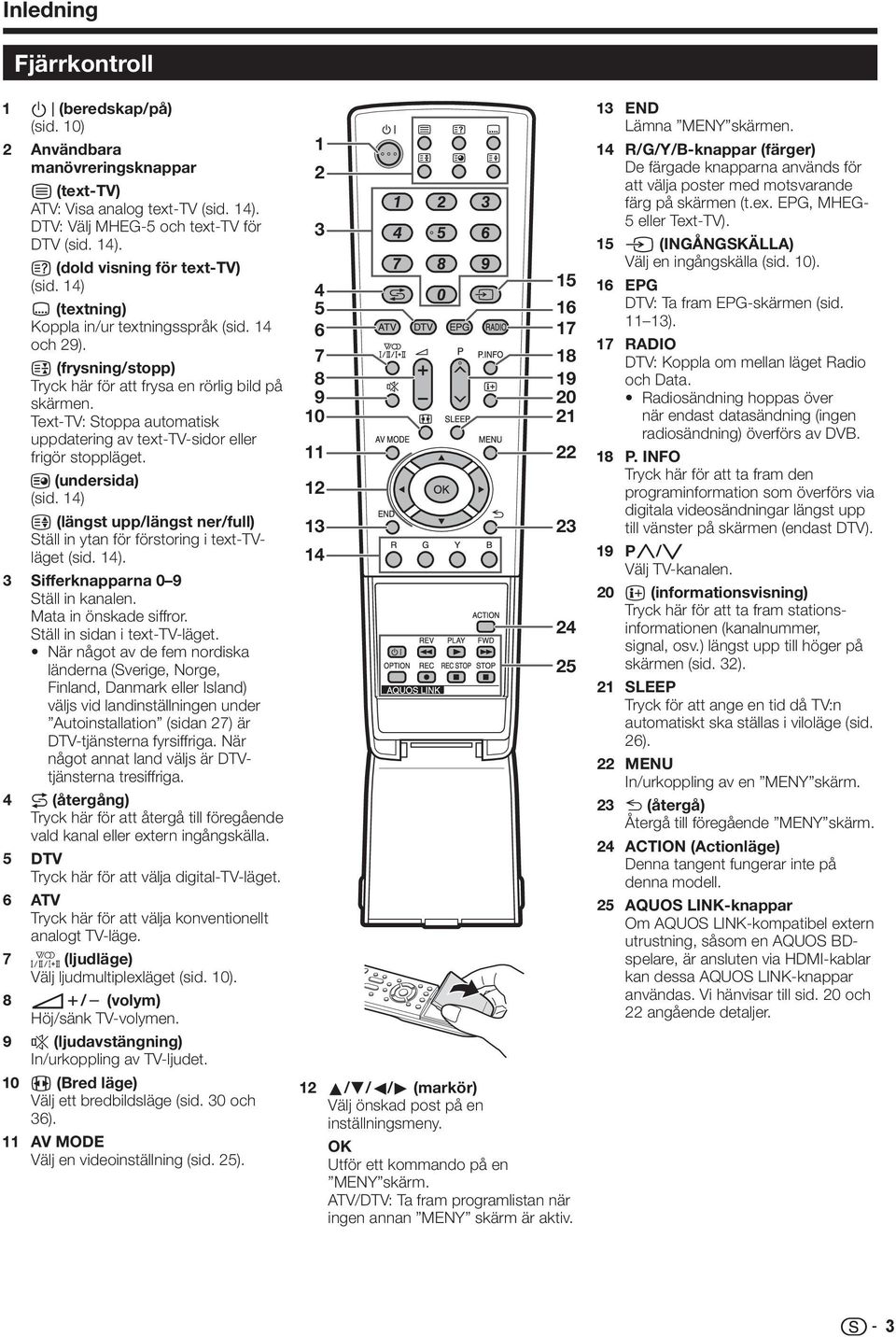

5 Inledning Fjärrkontroll B (beredskap/på) (sid. 0) Användbara manövreringsknappar m (text-tv) ATV: Visa analog text-tv (sid. 4). DTV: Välj MHEG-5 och text-tv för DTV (sid. 4). k (dold visning för text-tv) (sid. 4) [ (textning) Koppla in/ur textningsspråk (sid. 4 och 9). (frysning/stopp) Tryck här för att frysa en rörlig bild på skärmen. Text-TV: Stoppa automatisk uppdatering av text-tv-sidor eller frigör stoppläget. (undersida) (sid. 4) v (längst upp/längst ner/full) Ställ in ytan för förstoring i text-tvläget (sid. 4). Sifferknapparna 0 9 Ställ in kanalen. Mata in önskade siffror. Ställ in sidan i text-tv-läget. När något av de fem nordiska länderna (Sverige, Norge, Finland, Danmark eller Island) väljs vid landinställningen under Autoinstallation (sidan 7) är DTV-tjänsterna fyrsiffriga. När något annat land väljs är DTVtjänsterna tresiffriga. 4 A (återgång) Tryck här för att återgå till föregående vald kanal eller extern ingångskälla. 5 DTV Tryck här för att välja digital-tv-läget. 6 ATV Tryck här för att välja konventionellt analogt TV-läge. 7 (ljudläge) Välj ljudmultiplexläget (sid. 0). 8 ik/l (volym) Höj/sänk TV-volymen. 9 e (ljudavstängning) In/urkoppling av TV-ljudet. 0 f (Bred läge) Välj ett bredbildsläge (sid. 0 och 6). Q AV MODE Välj en videoinställning (sid. 5) W a/b/c/d (markör) Välj önskad post på en inställningsmeny. OK Utför ett kommando på en MENY skärm. ATV/DTV: Ta fram programlistan när ingen annan MENY skärm är aktiv. E END Lämna MENY skärmen. R R/G/Y/B-knappar (färger) De färgade knapparna används för att välja poster med motsvarande färg på skärmen (t.ex. EPG, MHEG- 5 eller Text-TV). T b (INGÅNGSKÄLLA) Välj en ingångskälla (sid. 0). Y EPG DTV: Ta fram EPG-skärmen (sid. ). U RADIO DTV: Koppla om mellan läget Radio och Data. Radiosändning hoppas över när endast datasändning (ingen radiosändning) överförs av DVB. I P. INFO Tryck här för att ta fram den programinformation som överförs via digitala videosändningar längst upp till vänster på skärmen (endast DTV). O Pr/s Välj TV-kanalen. P p (informationsvisning) Tryck här för att ta fram stationsinformationen (kanalnummer, signal, osv.) längst upp till höger på skärmen (sid. ). A SLEEP Tryck för att ange en tid då TV:n automatiskt ska ställas i viloläge (sid. 6). S MENU In/urkoppling av en MENY skärm. D 6 (återgå) Återgå till föregående MENY skärm. F ACTION (Actionläge) Denna tangent fungerar inte på denna modell. G AQUOS LINK-knappar Om AQUOS LINK-kompatibel extern utrustning, såsom en AQUOS BDspelare, är ansluten via HDMI-kablar kan dessa AQUOS LINK-knappar användas. Vi hänvisar till sid. 0 och angående detaljer.

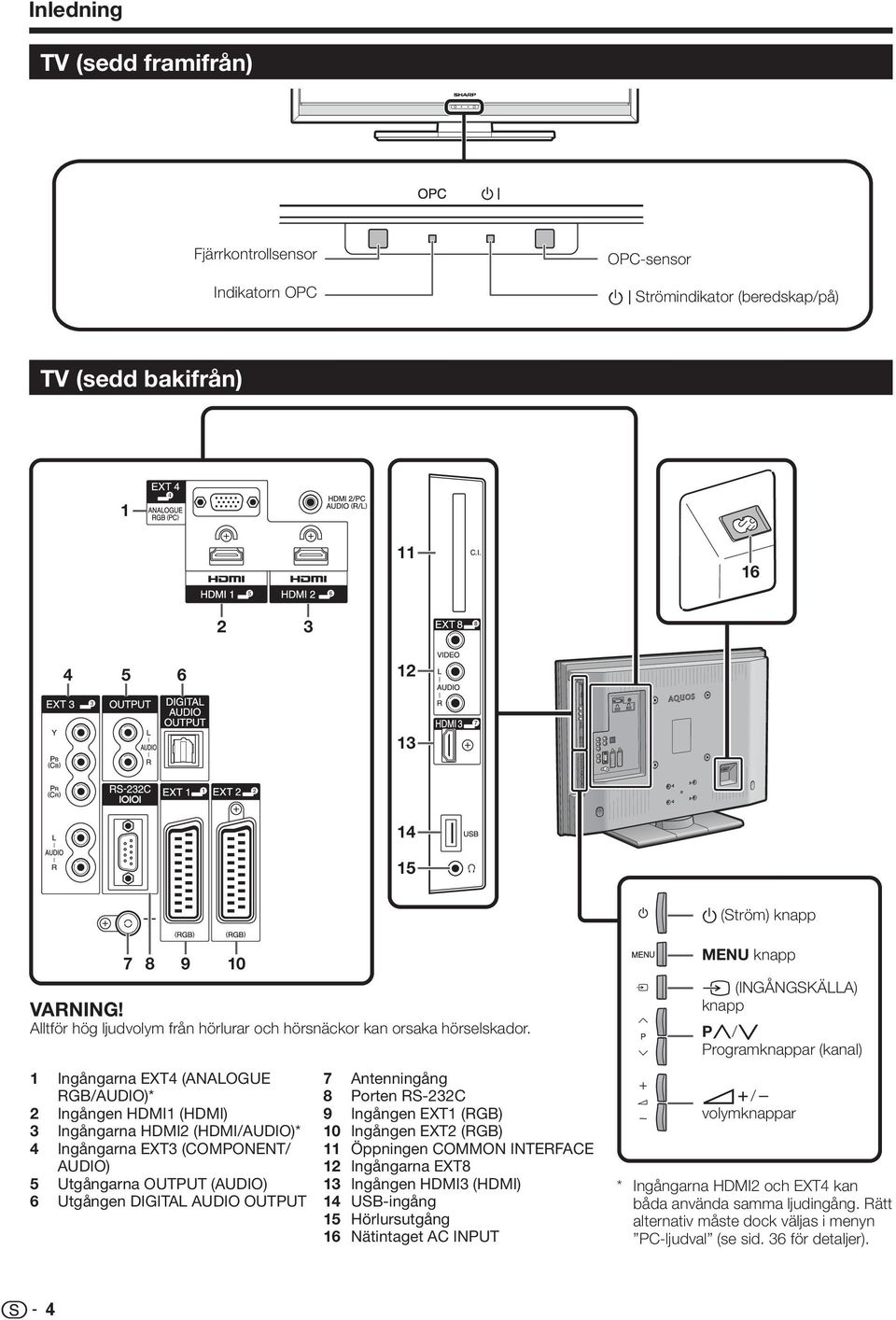

6 Inledning TV (sedd framifrån) Fjärrkontrollsensor Indikatorn OPC OPC-sensor B Strömindikator (beredskap/på) TV (sedd bakifrån) a (Ström) knapp VARNING! Alltför hög ljudvolym från hörlurar och hörsnäckor kan orsaka hörselskador. Ingångarna EXT4 (ANALOGUE RGB/AUDIO)* Ingången HDMI (HDMI) Ingångarna HDMI (HDMI/AUDIO)* Ingångarna EXT (COMPONENT/ AUDIO) Utgångarna OUTPUT (AUDIO) Utgången DIGITAL AUDIO OUTPUT Antenningång Porten RS-C Ingången EXT (RGB) Ingången EXT (RGB) Öppningen COMMON INTERFACE Ingångarna EXT8 Ingången HDMI (HDMI) USB-ingång Hörlursutgång Nätintaget AC INPUT * MENU knapp b (INGÅNGSKÄLLA) knapp Pr/s Programknappar (kanal) ik/l volymknappar Ingångarna HDMI och EXT4 kan båda använda samma ljudingång. Rätt alternativ måste dock väljas i menyn PC-ljudval (se sid. 6 för detaljer). 4

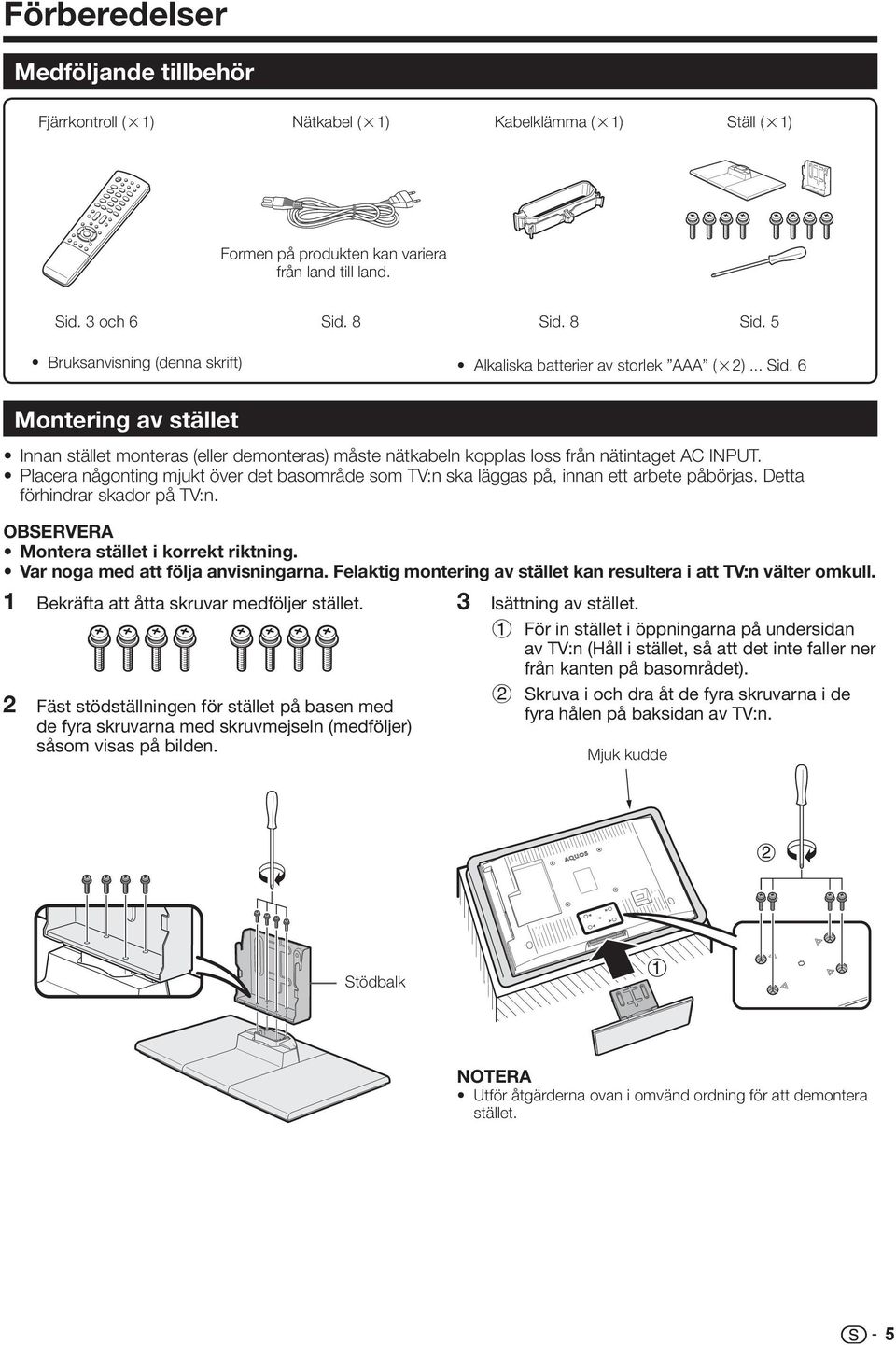

7 Förberedelser Medföljande tillbehör Fjärrkontroll (g) Nätkabel (g) Kabelklämma (g) Ställ (g) Formen på produkten kan variera från land till land. Sid. och 6 Sid. 8 Sid. 8 Sid. 5 Bruksanvisning (denna skrift) Alkaliska batterier av storlek AAA (g)... Sid. 6 Montering av stället Innan stället monteras (eller demonteras) måste nätkabeln kopplas loss från nätintaget AC INPUT. Placera någonting mjukt över det basområde som TV:n ska läggas på, innan ett arbete påbörjas. Detta förhindrar skador på TV:n. OBSERVERA Montera stället i korrekt riktning. Var noga med att följa anvisningarna. Felaktig montering av stället kan resultera i att TV:n välter omkull. Bekräfta att åtta skruvar medföljer stället. Fäst stödställningen för stället på basen med de fyra skruvarna med skruvmejseln (medföljer) såsom visas på bilden. Isättning av stället. För in stället i öppningarna på undersidan av TV:n (Håll i stället, så att det inte faller ner från kanten på basområdet). Skruva i och dra åt de fyra skruvarna i de fyra hålen på baksidan av TV:n. Mjuk kudde Stödbalk Utför åtgärderna ovan i omvänd ordning för att demontera stället. 5

8 Förberedelser Isättning av batterier Sätt i de två medföljande alkaliska batterierna av storlek AAA innan du använder tv:n för första gången. Byt ut batterierna mot två nya batterier av storlek AAA, när batterierna har blivit urladdade och fjärrkontrollen inte längre kan användas. Öppna batterilocket. Sätt i de två medföljande alkaliska batterierna av storlek AAA. Sätt i batterierna med polerna korrekt vända enligt märkena (e) och (f) i batterifacket. Stäng batterilocket. OBSERVERA Felaktig användning av batterierna kan resultera i läckage av kemiska ämnen eller explosion. Var noga med att följa anvisningarna nedan. Blanda inte batterier av olika typer. Olika typer av batterier har olika egenskaper. Blanda inte gamla och nya batterier. Det kan medföra att de nya batteriernas livslängd förkortas eller att de gamla batterierna läcker. Ta ut batterierna så fort de är förbrukade. I annat fall kan de läcka en vätska som irriterar huden. Torka noga rent batterifacket, om ett batteri har läckt. Batterierna som medföljer produkten har en något kortare livslängd än helt nya batterier. Ta ut batterierna, om fjärrkontrollen inte ska användas under en längre period. Vid batteribyte ska alkaliska batterier användas istället för zink-kolbatterier. Notera angående kassering av batterier: De medföljande batterierna innehåller inga sådana skadliga material som kadmium, bly eller kvicksilver. Enligt gällande förordningar för använda batterier får batterier inte längre kastas tillsammans med vanliga hushållssopor. Deponera förbrukade batterier avgiftsfritt i någon av de insamlingsbehållare som återfinns vid köpcentrum och på andra platser. Användning av fjärrkontrollen Använd fjärrkontrollen genom att rikta den mot fjärrkontrollsensorn på TV:n. Föremål mellan fjärrkontrollen och sensorn kan förhindra korrekt manövrering. 5 m 0 0 Fjärrkontrollsensor Försiktighetsåtgärder gällande fjärrkontrollen Undvik att utsätta fjärrkontrollen för slag och stötar. Utsätt inte heller fjärrkontrollen för vätskor och placera den inte på ett ställe där luftfuktigheten är hög. Undvik att placera fjärrkontrollen på ställen som utsätts för solsken. Hög värme kan deformera höljet. Det kan hända att fjärrkontrollen inte fungerar korrekt, om fjärrkontrollsensorn på TV:n utsätts för solsken eller annan stark belysning. Ändra i så fall vinkeln på belysningen eller på TV:n eller använd fjärrkontrollen närmare fjärrkontrollsensorn. 6

9 Snabbguide Översikt av grundinstallation Utför åtgärderna nedan i ordningsföljd, när TV:n används för första gången. Beroende på TV:ns installation och anslutningar kan det hända att vissa åtgärder kan hoppas över. Förberedelser Slå på strömmen och kör autoinstallationen Titta på TV ❶ Anslut en antennkabel till antenningången (sid. 8). ❶ Tryck på a för att slå på strömmen till TV:n (sid. 0). ❶ Gratulerar! Nu kan du titta på TV. ❷ Justera vid behov antennen för att uppnå maximal signalmottagning (sid. 9). ❷ Sätt vid behov in ett CA-kort i CI-facket för att kunna titta på krypterade sändningar (sid. 8 och 9). ❷ Kör den grundläggande autoinstallationen (sid. 9). English Italiano Svenska Språkinställning Anslut externa enheter ❶ Anslut externa enheter, t.ex. en DVDspelare/-brännare, enligt anvisningarna (sid. 5 7). Hem/Affär-inställning HEM AFFÄR ❸ Anslut nätkabeln till TV:n (sid. 8). Landinställning Österrike A B/G Finland FIN B/G Grekland GR B/G Kanalsökningsinställning ❷ Anslut externa ljudenheter, såsom högtalare/förstärkare, enligt anvisningarna (sid. 5 och 8). Digital sökning Analog sökning Formen på produkten kan variera från land till land. Starta kanalsökning 7

10 Snabbguide Innan strömmen slås på Standardkontakt DIN455 (IEC 69-) 75 q koaxialkabel Skjut försiktigt in CImodulen i CI-facket med kontaktsidan vänd framåt. Logotypen på CImodulen måste vara vänd utåt sett från baksidan av TV:n. Strömförsörjning av antennen Antennen måste tillföras ström för att möjliggöra mottagning av digitala/jordbundna sändningar efter att antennkabeln har anslutits till antenningången på baksidan av TV:n. 4 5 Tryck på MENU för att ta fram MENY skärmen. Tryck på c/d för att välja Inställning. Tryck på a/b för att välja Antenninställning - DIGITAL och tryck sedan på OK. Tryck på a/b för att välja Tillför ström och tryck sedan på OK. Tryck på c/d för att välja På och tryck sedan på OK. Nätkabel Placera TV:n nära ett nätuttag med stickkontakten lätt åtkomlig. Montering av TV:n på en vägg En speciell väggmonteringshållare och fästdon från SHARP bör alltid användas vid montering av TV:n på en vägg (sid. 4). Användning av andra väggmonteringshållare kan resultera i en instabil installation, som kan leda till allvarlig kroppsskada. Montering av LCD-färg-TV:n kräver speciella färdigheter som endast en kvalificerad servicetekniker besitter. Försök inte att utföra detta på egen hand. SHARP åtar sig inget ansvar för felaktig montering som kan leda till personella eller materiella skador. Rådgör med en kvalificerad installatör angående användning av ett separat inköpt monteringsfäste och fästdon för montering av TV:n på en vägg. Om TV:n ska monteras på en vägg, så riv först loss de två tejpbitarna på TV:ns baksida och använd sedan de skruvar som följer med väggmonteringshållaren till att fästa hållaren på baksidan av TV:n. Vid montering av TV:n på en vägg bör du även fästa stödställningen. Vid användning av väggmonteringshållaren AN-7AG5 När du monterar TV:n på väggen kan du kontrollera TV-skärmens centrum via det ingraverade märket på väggmonteringshållaren. LC-D65E, LC-DH65E, LC-DH65S: TV-skärmens centrum är 4 mm under märket A på väggmonteringshållaren. LC-7D65E, LC-7DH65E, LC-7DH65S: TV-skärmens centrum är 6 mm ovanför märket A på väggmonteringshållaren. Hopbindning av kablarna Formen på produkten kan variera från land till land. Kabelklämma Bind ihop kablarna med klämman. 8

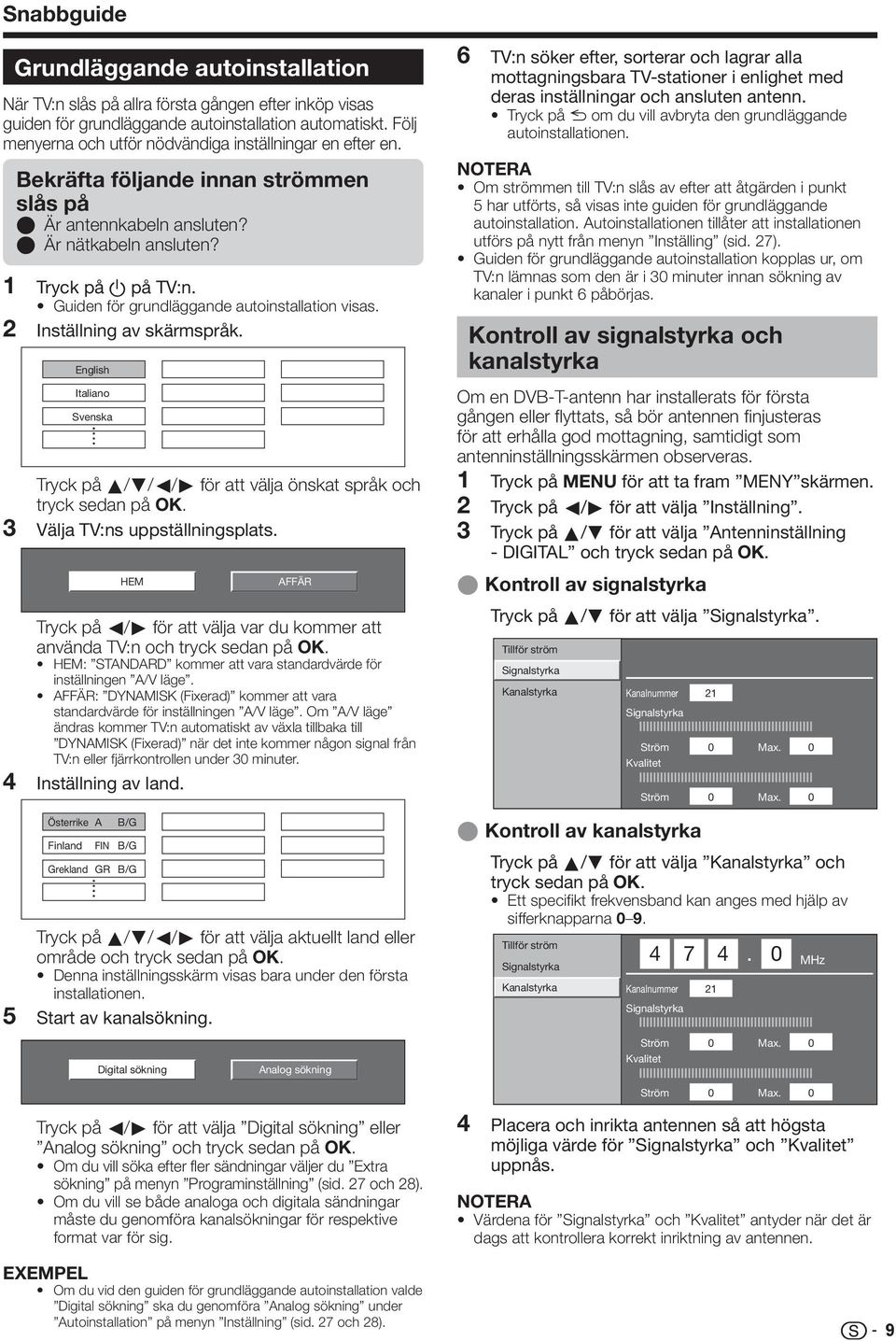

11 Snabbguide Grundläggande autoinstallation När TV:n slås på allra första gången efter inköp visas guiden för grundläggande autoinstallation automatiskt. Följ menyerna och utför nödvändiga inställningar en efter en. Bekräfta följande innan strömmen slås på E Är antennkabeln ansluten? E Är nätkabeln ansluten? 4 Tryck på a på TV:n. Guiden för grundläggande autoinstallation visas. Inställning av skärmspråk. English Italiano Svenska Tryck på a/b/c/d för att välja önskat språk och tryck sedan på OK. Välja TV:ns uppställningsplats. HEM AFFÄR Tryck på c/d för att välja var du kommer att använda TV:n och tryck sedan på OK. HEM: STANDARD kommer att vara standardvärde för inställningen A/V läge. AFFÄR: DYNAMISK (Fixerad) kommer att vara standardvärde för inställningen A/V läge. Om A/V läge ändras kommer TV:n automatiskt av växla tillbaka till DYNAMISK (Fixerad) när det inte kommer någon signal från TV:n eller fjärrkontrollen under 0 minuter. Inställning av land. 6 TV:n söker efter, sorterar och lagrar alla mottagningsbara TV-stationer i enlighet med deras inställningar och ansluten antenn. Tryck på 6 om du vill avbryta den grundläggande autoinstallationen. Om strömmen till TV:n slås av efter att åtgärden i punkt 5 har utförts, så visas inte guiden för grundläggande autoinstallation. Autoinstallationen tillåter att installationen utförs på nytt från menyn Inställing (sid. 7). Guiden för grundläggande autoinstallation kopplas ur, om TV:n lämnas som den är i 0 minuter innan sökning av kanaler i punkt 6 påbörjas. Kontroll av signalstyrka och kanalstyrka Om en DVB-T-antenn har installerats för första gången eller flyttats, så bör antennen finjusteras för att erhålla god mottagning, samtidigt som antenninställningsskärmen observeras. Tryck på MENU för att ta fram MENY skärmen. Tryck på c/d för att välja Inställning. Tryck på a/b för att välja Antenninställning - DIGITAL och tryck sedan på OK. E Kontroll av signalstyrka Tryck på a/b för att välja Signalstyrka. Tillför ström Signalstyrka Kanalstyrka Kanalnummer Signalstyrka Ström Kvalitet Ström 0 Max. 0 0 Max. 0 5 Österrike A Finland B/G FIN B/G Grekland GR B/G Tryck på a/b/c/d för att välja aktuellt land eller område och tryck sedan på OK. Denna inställningsskärm visas bara under den första installationen. Start av kanalsökning. Digital sökning Analog sökning Tryck på c/d för att välja Digital sökning eller Analog sökning och tryck sedan på OK. Om du vill söka efter fler sändningar väljer du Extra sökning på menyn Programinställning (sid. 7 och 8). Om du vill se både analoga och digitala sändningar måste du genomföra kanalsökningar för respektive format var för sig. E Kontroll av kanalstyrka 4 Tryck på a/b för att välja Kanalstyrka och tryck sedan på OK. Ett specifikt frekvensband kan anges med hjälp av sifferknapparna 0 9. Tillför ström Signalstyrka Kanalstyrka MHz Kanalnummer Signalstyrka Ström Kvalitet Ström 0 Max. 0 0 Max. 0 Placera och inrikta antennen så att högsta möjliga värde för Signalstyrka och Kvalitet uppnås. Värdena för Signalstyrka och Kvalitet antyder när det är dags att kontrollera korrekt inriktning av antennen. EXEMPEL Om du vid den guiden för grundläggande autoinstallation valde Digital sökning ska du genomföra Analog sökning under Autoinstallation på menyn Inställning (sid. 7 och 8). 9

12 Titta på TV Daglig manövrering På- och avslagning På- och avslagning av strömmen Tryck på a på TV:n. Slå av den genom att trycka på a på TV:n. Val av extern videokälla Tryck efter att anslutningen är klar på b för att ta fram menyn INGÅNGSKÄLLA och tryck sedan på a/b för att växla till lämplig extern källa med OK. INGÅNGSKÄLLA TV EXT EXT EXT EXT4 HDMI Om du stänger av strömmen med hjälp av a på TV:n kommer alla EPG-data (elektronisk programguide) att förloras och programmerade timerinspelningar att ignoreras av TV:n. Val av ljudläge E DTV-läge: Vid mottagning av flera ljudlägen ändras läget enligt följande vid tryckning på. Beredskapsläge E Till beredskapsläge Om TV:n är påslagen, så kan den ställas i strömberedskap genom att trycka på B på fjärrkontrollen. E Påslagning från strömberedskap Tryck under strömberedskap på B på fjärrkontrollen. TV-indikatorstatus Indikatorn B Av Grön Röd Status Strömmen av Strömmen på Strömberedskap Koppla alltid loss nätkabeln från nätuttaget, om TV:n inte ska användas under en längre tid. En liten mängd ström förbrukas även när a är släckt. Växling mellan analoga och digitala sändningar E Mottagning av E Mottagning av digitala sändningar analoga sändningar Kanalbyte Med Pr/s: Med 0 9: Ljud (ENG) : STEREO V/H V H VH Ljud (ENG) : CH A CH A CH B CH AB Ljud (ENG) : MONO Tryck på c/d för att välja vänster (V) eller höger (H) ljud, när menyn STEREO eller DUAL MONO visas. Ljud (ENG) : STEREO V/H V H VH Ljudlägesmenyn slocknar efter sex sekunder. Valbara poster varierar beroende på mottagna sändningar. E ATV-läge: Med vart tryck på ändras ljudläget såsom visas i följande tabeller. Signal Stereo Tvåspråkig Enkanalig Signal Stereo Tvåspråkig Enkanalig Val av NICAM TV-sändningar Valbara poster NICAM STEREO, MONO NICAM CH A, NICAM CH B, NICAM CH AB, MONO NICAM MONO, MONO Val av A TV-sändningar Valbara poster STEREO, MONO CH A, CH B, CH AB MONO När inga signaler matas in visas MONO som aktuellt ljudläge. 0

13 Titta på TV EPG (Electronic Programme Guide = elektronisk programguide) EPG (Electronic Programme Guide = elektronisk programguide) är en programlista som visas på skärmen. Med hjälp av EPG går det att kontrollera schemat för DTV/RADIO/DATA, se detaljerad information om dessa, ställa in ett program som sänds för tillfället och ställa in timern för framtida program. EPG-översikt E Grundläggande funktioner E Välj ett program med hjälp av EPG (sid. ) E Kontrollera programinformation (sid. ) E Användbara funktioner E Sök efter ett program enligt kategori (sid. ) E Sök efter ett program enligt datum och tid (sid. ) E Timerinspelning med hjälp av EPG (sid. ) Användbara inställningar för användning av EPG 4 5 Vanlig manövrering Tryck på MENU för att ta fram MENY skärmen. Tryck på c/d för att välja Digital inställning. Tryck på a/b för att välja EPG-inställning och tryck sedan på OK. Digital inställning Bildstorlek för inspelning Nerladdningsinställning EPG-inställning Textning CI-meny [6:9 TV] [Ja] Tryck på a/b för att välja önskat alternativ och tryck sedan på OK (Exempel: EPG-inställning, Visningsomfång, osv.). EPG-inställning Visningsomfång Genreikonsinställning Tryck på a/b/c/d för att välja eller ändra önskad post, och tryck sedan på OK (Exempel: Ja, Nej, osv.). Ja Nej Inställningar för EPG-visning E EPG-inställning (inställning för mottagning av EPG-data) Välj Ja för att använda EPG för digitala stationer. EPG-data måste samlas in automatiskt medan TV:n är i beredskapsläge. Efter val av inställningen Ja kan processen för datainsamling göra att det tar en stund att slå av strömmen med hjälp av fjärrkontrollen. Om huvudströmmen på TV:n är avslagen kan EPG-data inte samlas in. E Visningsomfång Med hjälp av inställningen av Visningsomfång är det möjligt att välja tre typer av tidsomfång för visning på skärmen. Post Läge : Visa sex timmar med programinformation. Läge : Visa tre timmar med programinformation. Läge : Ändra till EPG-visningsformatet med ett vertikalt tidsomfång. E Genreikonsinställning Vissa genrer kan gråmarkeras eller bockas av för att förenkla sökning efter program som du ofta vill titta på. E Lista över genreikoner Ikon Genre Ikon Genre Film/drama Nyheter/aktuella händelser Show/spelshow Sport Barn- och ungdomsprogram Musik/balett/dans Konst/kultur (utan musik) Sociala och politi. frågor/ekonomi Utbildning/ vetenskap/sakämnen Fritidsintressen

14 Titta på TV Val av ett program med hjälp av EPG Grundläggande manövrering I illustrationerna på denna sida används tresiffriga tjänster som exempel. E Visa/stäng EPG-skärmen Tryck på EPG. [DTV-TV] Idag (Tis)0 (Ons) (Tor) (Fre) (Lör)4 (Sön)5 (Mån)6 EPG [Mån]6/04 0:57 f.m. 040 BBC News 4 0 : 00 f.m. - : 00 f.m. BBC TWO 00 BBC News 0 f.m. 0 e.m. BBC THREE 007 BBC FOUR 00 BBC FIVE 0 CBBC Channel 00 BBC 06 This is BBC THREE BBC NEWS BBC NEWS This is BBC THREE BB 06 BBC NEWS 4 40 BBCi 5 BBC NEWS BBCi BBC NEWS BBCi SIT 994 SIT 995 SIT 996 SIT E Välj ett program SIT BBC ONE 999 This is BBC THREE : Välj OK : Ange 6 : Tillbaka EPG : Lämna R Programinformation G Sök efter genre Y Sök efter datum B Timerlista Välj tidsintervall Tryck på c/d för att välja det tidsomfång som ska sökas igenom. 4 5 Fortsätt att trycka på d för att visa program i nästa tidsomfång. Välj önskat program Tryck på a/b för att välja önskat program. Om a eller b visas till vänster om stationerna, så fortsätt att trycka på a/b för att ta fram nästa eller föregående skärm. Val av ett program Kontrollera programinformation Tryck på a/b/c/d för att välja det program som ska kontrolleras. Tryck på R. Programinformation 5 Sök efter ett program enligt datum/tid Tryck på Y. Tryck på c/d för att välja önskat tidsomfång och tryck sedan på OK. Datum/tid 040 BBC News 4 BBC News 0 : 00 f.m. - : 00 f.m. Programinformation The BBC s rolling news service with headlines every 5 minutes. Programinformation The BBC s rolling news service with headlines every 5 minutes. R Tillbaka till EPG R Tillbaka till EPG B Nästa B Nästa 0 f.m. 0 e.m. BBC TWO 00 Sökning efter tid Idag Sökning efter tid Idag 0 f.m. - 6 f.m. - 0 e.m f.m. f.m f.m. e.m. - 0 e.m. 6 e.m. - 6 f.m. 0 e.m. 6 e.m. : Välj tid OK : Ange R Tillbaka till EPG G Ange : Välj tid OK : Ange Tillbaka till EPG G Ange 6 e.m. - Nästa 6 e.m. 0 f.m. - Nästa 0 f.m. Y plus en vecka B Nästa Y plus en vecka B Nästa 4 BBC THREE 007 BBC FOUR 00 BBC FIVE 0 CBBC Channel 00 BBC 06 BB 06 BBC NEWS 4 40 BBCi 5 This is BBC THREE BBC NEWS BBCi BBC NEWS BBC NEWS BBC NEWS This is BBC THREE BBCi Tryck på OK för att ställa in det valda programmet. Sök ett program i en kategori Tryck på G. Tryck på a/b för att välja önskad genre och tryck sedan på OK. Tryck på a/b för att välja ett program att titta på och tryck sedan på OK. Genre BBC TWO 00 BBC THREE 007 BBC FOUR 00 BBC FIVE 0 CBBC Channel 00 BBC 06 BB 06 BBC NEWS 4 40 SIT f.m. 0 e.m. This is BBC THREE BBC NEWS BBC NEWS BBC NEWS BBC NEWS This is BBC THREE Tryck på a/b för att välja önskat program och tryck sedan på OK. Vid val av ett program utanför aktuellt tidsomfång visas timerinställningsmenyn (sid. ). Film/drama Nyheter/aktuella Film/drama händelser Show/spelshow Nyheter/aktuella händelser Show/spelshow Sport Sport Barn- och ungdomsprogram Barn- och ungdomsprogram Musik/balett/dans Musik/balett/dans Konst/kultur (utan musik) Konst/kultur (utan musik) Sociala Sociala och politi. och politi. frågor/ekonomi frågor/ekonomi Utbildning/vetenskap/sakämnen Utbildning/vetenskap/sakämnen Fritidsintressen Fritidsintressen [Idag] f.m. [Idag] e.m. [Tis] 0 f.m. [Tis] 0 e.m. CBBC Cahnnel 00 time Mån 9/05 0 : 50 f.m. - : 05 f.m. BBC TWO 00 School is Lock Mån 9/05 0 : 50 f.m. - : 0 f.m. CBBC Cahnnel 00 Words and Pictures Mån 9/05 : 05 f.m. - : 0 f.m. Vi hänvisar till sidan angående genreinställning.

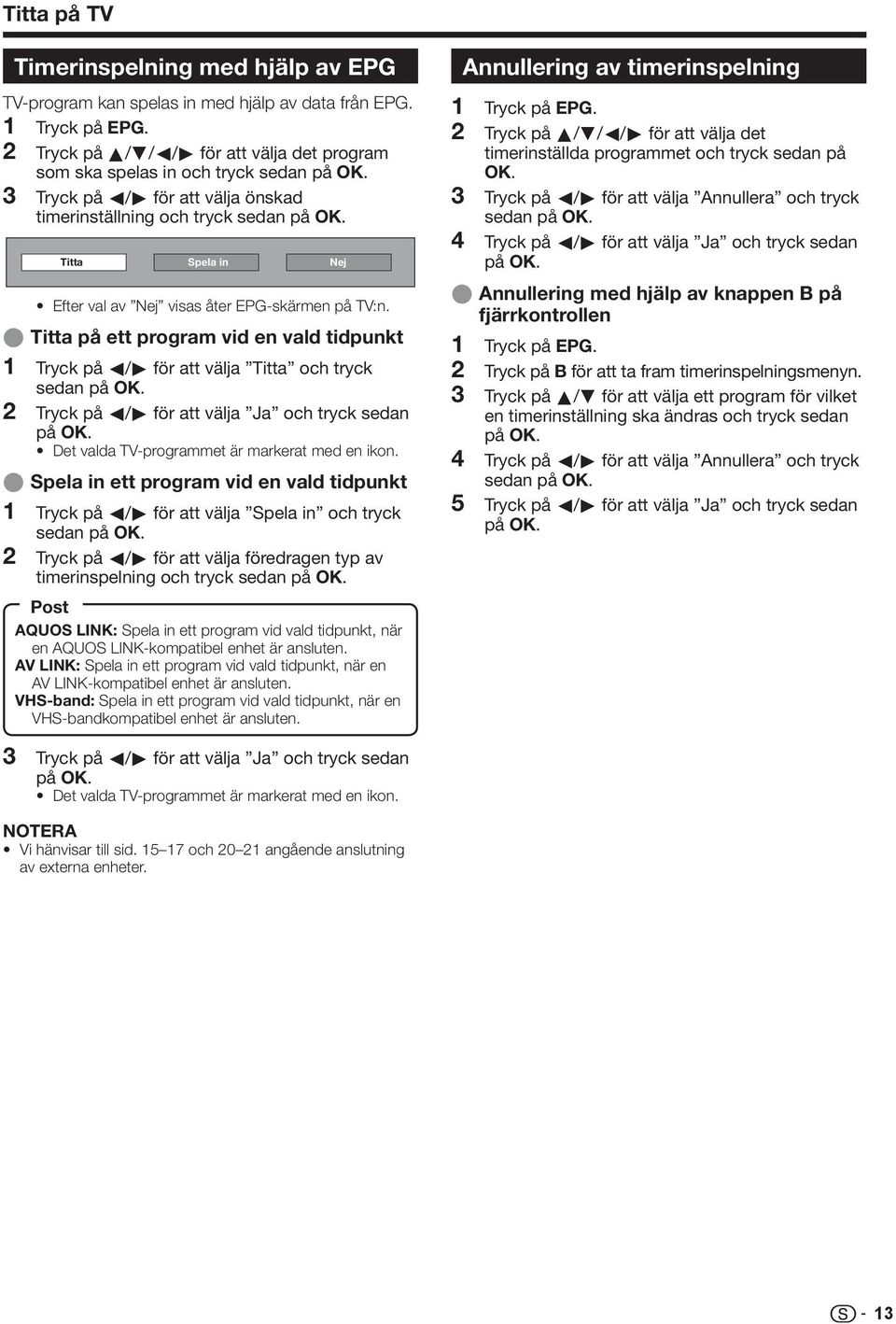

15 Titta på TV Timerinspelning med hjälp av EPG TV-program kan spelas in med hjälp av data från EPG. E E Tryck på EPG. Tryck på a/b/c/d för att välja det program som ska spelas in och tryck sedan på OK. Tryck på c/d för att välja önskad timerinställning och tryck sedan på OK. Titta Spela in Nej Efter val av Nej visas åter EPG-skärmen på TV:n. Titta på ett program vid en vald tidpunkt Tryck på c/d för att välja Titta och tryck sedan på OK. Tryck på c/d för att välja Ja och tryck sedan på OK. Det valda TV-programmet är markerat med en ikon. Spela in ett program vid en vald tidpunkt Tryck på c/d för att välja Spela in och tryck sedan på OK. Tryck på c/d för att välja föredragen typ av timerinspelning och tryck sedan på OK. Post AQUOS LINK: Spela in ett program vid vald tidpunkt, när en AQUOS LINK-kompatibel enhet är ansluten. AV LINK: Spela in ett program vid vald tidpunkt, när en AV LINK-kompatibel enhet är ansluten. VHS-band: Spela in ett program vid vald tidpunkt, när en VHS-bandkompatibel enhet är ansluten. Tryck på c/d för att välja Ja och tryck sedan på OK. Det valda TV-programmet är markerat med en ikon. 4 E 4 5 Annullering av timerinspelning Tryck på EPG. Tryck på a/b/c/d för att välja det timerinställda programmet och tryck sedan på OK. Tryck på c/d för att välja Annullera och tryck sedan på OK. Tryck på c/d för att välja Ja och tryck sedan på OK. Annullering med hjälp av knappen B på fjärrkontrollen Tryck på EPG. Tryck på B för att ta fram timerinspelningsmenyn. Tryck på a/b för att välja ett program för vilket en timerinställning ska ändras och tryck sedan på OK. Tryck på c/d för att välja Annullera och tryck sedan på OK. Tryck på c/d för att välja Ja och tryck sedan på OK. Vi hänvisar till sid. 5 7 och 0 angående anslutning av externa enheter.

16 Titta på TV Text-TV Vad är text-tv? Text-TV-sändningar förmedlar sidor av information och underhållning till TV-apparater försedda med text-tv-funktion. TV:n tar emot text-tv-signaler från en TV-station och avkodar dessa till grafiskt format för visning på bildskärmen. Bland de tjänster som erbjuds finns nyheter, väderprognoser, sport, aktiekurser, programtablåer med mera. In-/urkoppling av text-tv Välj en TV-kanal eller en extern källa som förmedlar text-tv-program. Tryck på m för att visa text-tv. Många stationer använder TOP-manövreringssystemet, medan en del användar FLOF (t.ex. CNN). Din TV stöder båda dessa system. Sidorna är indelade i ämnesgrupper och ämnen. Vid inkoppling av text-tvmottagning lagras 000 sidor för snabb åtkomst. Vart tryck på m gör att skärmen ändras såsom visas nedan. Tryck på m igen för att se text-tv-bilden på skärmens högra del medan en normal bild visas på den vänstra delen. Meddelandet Text-TV ej tillgänglig. visas efter val av ett program som inte sänder text-tv-signaler. Samma meddelande visas i andra visningslägen, om inga text-tv-signaler finns tillgängliga. Text-TV-bild Text-TV-bild Text-TV-visning fungerar inte efter val av RGB som signaltyp (sid. ). Knappar för text-tv-manövrering Knappar Pr/s Färgknappar (R/G/Y/B) Beskrivning Höj eller sänk sidnumret. Genom att trycka på någon av Färgknappar (R/G/Y/B) på fjärrkontrollen kan motsvarande grupp eller bunt sidor angivna inom en parentes med samma färg längst ner på skärmen väljas. 0 9 Direktvälj en sida, från 00 till 899, med hjälp av sifferknapparna 0 9. v (längst upp/längst ner/full) k (dold visning för text-tv) (frysning/ stopp) [ (textning för text-tv) Visa text-tv-bilden längst upp, längst ner eller full. Visa eller göm dold information, såsom svaret på en fråga. Stoppa automatisk uppdatering av text- TV-sidor eller frigör stoppläget. Visa textning eller lämna textningsskärmen. Textning visas inte för stationer som inte innehåller någon textningsinformation. (undersida) Visa eller göm undersidor. Knappen R: Gå till föregående undersida. Knappen G: Gå till efterföljande undersida. Dessa två knappar anges på skärmen av symbolerna e och f. Användning av tillämpningsprogrammet MHEG-5 (endast Storbritannien) Vissa stationer sänder program med det kodade tillämpningsprogrammet MHEG (Multimedia and Hypermedia Expert Group), vilket medger en interaktiv upplevelse av DTV. I tillgängliga fall startas tillämpningen MHEG-5 vid tryckning på m. Exempel på MHEG-5-skärm 4

17 Anslutning av externa enheter E Före anslutning... Se till att TV:n och andra enheter är avstängda, innan anslutningar påbörjas. Anslut kontakterna på en kabel ordentligt till korrekta in/utgångar. Kontrollera noga i bruksanvisningen till varje extern enhet vilka typer av anslutningar som kan utföras. Det kan också vara till hjälp för att uppnå bästa möjliga audiovisuella kvalitet och maximera potentialen hos TV:n och anslutna enheter. På sidan 6 anges hur du ansluter en dator till tv:n. Presentation av anslutningar TV:n är försedd med de in/utgångar som visas nedan. Hitta den kabel som motsvarar TV:ns koppling och anslut enheten. Kablarna som visas på sidorna 5 8 finns att köpa separat. Ljudenhet (sid. 8) Optisk ljudkabel eller Ljudkabel Komponentkabel Videoinspelningsenhet (sid. 6 och 7) Ljudkabel SCART-kabel Spelkonsol eller videokamera (sid.6) AV-kabel HDMI-enhet (sid. 6) HDMI-certifierad kabel DVI/HDMI-kabel Kabel med,5 mm ø stereominikontakter 5

18 Anslutning av externa enheter HDMI-anslutning Y PB (CB) PR (CR) Komponentanslutning Exempel på anslutningsbara enheter E DVD-spelare/-brännare E BD-spelare/-brännare E Spelkonsol HDMI-anslutningar (High Definition Multimedia Interface) medger överföring av digitala videooch ljudsignaler via en anslutningskabel från en uppspelnings- eller inspelningskomponent. Digitala bild- och ljuddata överförs utan datakomprimering och förlorar därför ingenting av sin kvalitet. Analogdigitalomvandling mellan anslutna enheter, vilket också skulle resultera i kvalitetsförlust, krävs inte längre. Exempel på anslutningsbara enheter E Videobandspelare E DVD-spelare/-brännare E BD-spelare/-brännare Exakt färgåtergivning och hög bildkvalitet kan erhållas efter anslutning av en DVD-spelare/-brännare eller annan enhet till kopplingen EXT. HDMIcertifierad kabel Kabel med,5 mm ø stereominikontakter Komponentvideokabel Ljudkabel DVI/HDMI-omvandling Genom att använda en DVI/HDMI-kabel kan digitala videosignaler från en DVD-spelare också återges via en kompatibel HDMI-anslutning. Ljudet måste matas in separat. När du ansluter en DVI/HDMI-kabel till HDMI-ingången kan det hända att bilden blir otydlig. Både HDMI och DVI använder sig av samma slags HDCPkopieringsskydd. DVI/HDMIkabel R L Y PB (CB) PR (CR) AUDIO COMPONENT E När du använder ingången HDMI Du måste ställa in ljudsignalens ingångskälla baserat på den typ av HDMI-kabel som ansluts (se sid. 6 för detaljer). HDMI-certifierad kabel Gå till MENY > Alternativ > PC-ljudval > välj EXT4 (RGB). DVI/HDMI-kabel Gå till MENY > Alternativ > PC-ljudval > välj HDMI. VIDEO-anslutning Exempel på anslutningsbara enheter E Videobandspelare E DVD-spelare/-brännare E BD-spelare/-brännare E Spelkonsol E Videokamera En spelkonsol, en videokamera, en DVD-spelare/-brännare eller annan enhet kan anslutas till kopplingen EXT8. AV-kabel Om en ansluten HDMI-enhet är AQUOS LINK-kompatibel erbjuds en rad användbara finesser (sid. 0 ). Videobrus kan uppstå beroende på vilken typ av HDMI-kabel som används. Se till att använda en certifierad HDMI-kabel. Vid visning av en HDMI-bild identifieras och väljs bästa möjliga format för bilden automatiskt. Videosignaler som stöds: 576i, 576p, 480i, 480p, 080i, 70p, 080p Vi hänvisar till sidan 9 angående datorsignalkompatibilitet. 6

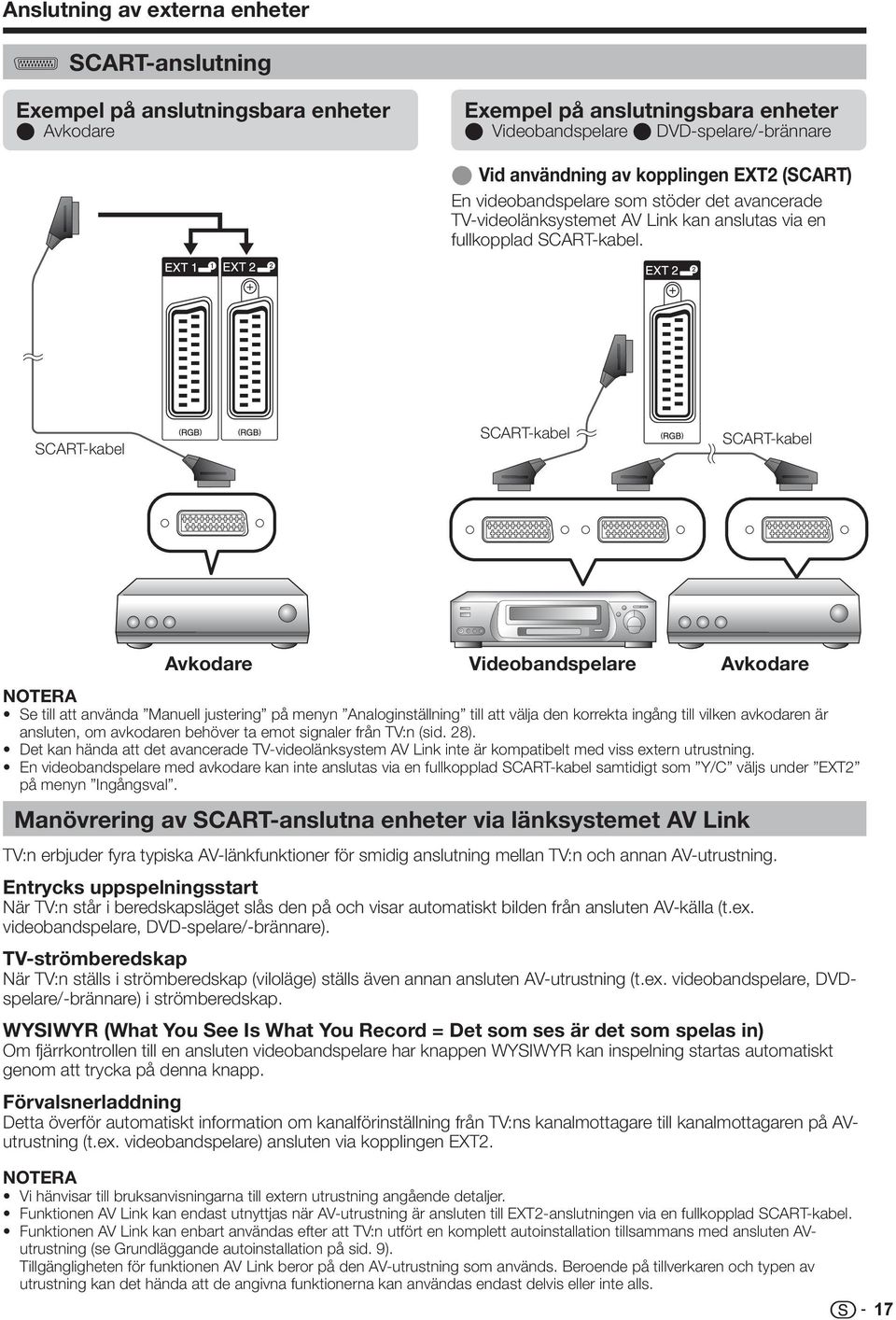

19 Anslutning av externa enheter SCART-anslutning Exempel på anslutningsbara enheter E Avkodare Exempel på anslutningsbara enheter E Videobandspelare E DVD-spelare/-brännare E Vid användning av kopplingen EXT (SCART) En videobandspelare som stöder det avancerade TV-videolänksystemet AV Link kan anslutas via en fullkopplad SCART-kabel. SCART-kabel SCART-kabel SCART-kabel Avkodare Videobandspelare Se till att använda Manuell justering på menyn Analoginställning till att välja den korrekta ingång till vilken avkodaren är ansluten, om avkodaren behöver ta emot signaler från TV:n (sid. 8). Det kan hända att det avancerade TV-videolänksystem AV Link inte är kompatibelt med viss extern utrustning. En videobandspelare med avkodare kan inte anslutas via en fullkopplad SCART-kabel samtidigt som Y/C väljs under EXT på menyn Ingångsval. Manövrering av SCART-anslutna enheter via länksystemet AV Link TV:n erbjuder fyra typiska AV-länkfunktioner för smidig anslutning mellan TV:n och annan AV-utrustning. Entrycks uppspelningsstart När TV:n står i beredskapsläget slås den på och visar automatiskt bilden från ansluten AV-källa (t.ex. videobandspelare, DVD-spelare/-brännare). Avkodare TV-strömberedskap När TV:n ställs i strömberedskap (viloläge) ställs även annan ansluten AV-utrustning (t.ex. videobandspelare, DVDspelare/-brännare) i strömberedskap. WYSIWYR (What You See Is What You Record = Det som ses är det som spelas in) Om fjärrkontrollen till en ansluten videobandspelare har knappen WYSIWYR kan inspelning startas automatiskt genom att trycka på denna knapp. Förvalsnerladdning Detta överför automatiskt information om kanalförinställning från TV:ns kanalmottagare till kanalmottagaren på AVutrustning (t.ex. videobandspelare) ansluten via kopplingen EXT. Vi hänvisar till bruksanvisningarna till extern utrustning angående detaljer. Funktionen AV Link kan endast utnyttjas när AV-utrustning är ansluten till EXT-anslutningen via en fullkopplad SCART-kabel. Funktionen AV Link kan enbart användas efter att TV:n utfört en komplett autoinstallation tillsammans med ansluten AVutrustning (se Grundläggande autoinstallation på sid. 9). Tillgängligheten för funktionen AV Link beror på den AV-utrustning som används. Beroende på tillverkaren och typen av utrustning kan det hända att de angivna funktionerna kan användas endast delvis eller inte alls. 7

20 Anslutning av externa enheter Anslutning av högtalare/förstärkare Anslut en förstärkare med externa högtalare enligt bilden nedan. E Anslutning av en förstärkare med digital ljudinmatning E Anslutning av en förstärkare med analog ljudinmatning Optisk ljudkabel Ljudkabel DIGITAL AUDIO IN R L AUX OUT R L AUX IN Förstärkare med digital ljudinmatning Förstärkare med analog ljudinmatning E Efter anslutning Inställning av digital ljudutmatning Efter anslutning av en förstärkare med digital ljudingång och externa högtalare såsom visas bör ett ljudutmatningsformat kompatibelt med det program som visas eller den anslutna enheten ställas in. Gå till MENY > Alternativ > Digital ljudutmatning > välj PCM eller Dolby Digital. LC-D65E, LC-7D65E: När du väljer inställningen Dolby Digital och insignalens ljudformat är Dolby Digital blir utgångsljudet Dolby Digital. I annat fall blir utgångsljudet av typen PCM. När du väljer inställningen PCM blir utgångsljudet av typen PCM, oavsett ingående ljudformat. LC-DH65E, LC-DH65S, LC-7DH65E, LC- 7DH65S: När du väljer inställningen Dolby Digital och insignalens ljudformat är Dolby Digital eller Dolby Digital Plus blir utgångsljudet Dolby Digital. I annat fall blir utgångsljudet av typen PCM. När du väljer inställningen PCM blir utgångsljudet av typen PCM, oavsett ingående ljudformat. 8

21 Anslutning av externa enheter Isättning av ett CA-kort För att kunna ta emot kodade digitala stationer måste en modul för gemensamt gränssnitt (CI-modul) och ett CA-kort vara isatt i CI-facket på TV:n (sid. 8). CI-modul och CA-kort följer inte med TV:n. De brukar däremot finnas att tillgå hos en TV-handlare. Isättning av CA-kortet i CI-modulen Vänd sidan med det guldfärgade kontaktchipet på mot den sida på CI-modulen som är märkt med leverantörens logotyp och skjut in CAkortet i CI-modulen så långt det går. Observera det håll som pilen på CA-kortet pekar åt. Kontroll av CI-modulinformation Kontrollera att CI-modulen är korrekt isatt. Denna meny är endast tillgänglig för digitala stationer. Tryck på MENU för att ta fram MENY skärmen. Tryck på c/d för att välja Digital inställning. Innehållet på menyn beror på leverantören av CImodulen. Tryck på a/b för att välja CI-meny och tryck sedan på OK. E Modul Allmän information om CI-modulvisningar. E Meny Justeringsparametrar för varje CA-kortvisning. E Förfrågan Här kan siffervärden, såsom lösenord, matas in. Innehållet på varje skärm beror på leverantören av CI-modulen. Isättning av CI-modulen i CI-facket Skjut försiktigt in CImodulen i CI-facket med kontaktsidan vänd framåt. Logotypen på CImodulen måste vara vänd utåt sett från baksidan av TV:n. Ta inte i med våld. Se till att modulen inte böjs vid isättningen. 9

22 AQUOS LINK Manövrering av HDMI-enheter med AQUOS LINK Vad är AQUOS LINK? Genom användning av protokollet HDMI CEC (Consumer Electronics Control) möjliggör AQUOS LINK interaktiv manövrering av kompatibla systemenheter (AV-förstärkare, DVDspelare/-brännare, BD-spelare/-brännare) med hjälp av en enda fjärrkontroll. AQUOS AUDIO-högtalare och AQUOS-inspelare som är AQUOS LINK-kompatibla planeras att marknadsföras efter lanseringen av denna TV (i juli 008). Vad AQUOS LINK kan användas till Entrycks inspelning (endast DTV) Du behöver inte söka reda på fjärrkontrollen till din inspelningsenhet. Tryck på knapparna REC E eller REC STOP H innanför luckan på fjärrkontrollen för att börja/sluta spela in det som visas på inspelningsenheten. Entrycks uppspelning När TV:n står i viloläge slås den automatiskt på och visar bilden från ansluten HDMI-källa. Manövrering med en fjärrkontroll AQUOS LINK identifierar automatiskt en ansluten HDMI-enhet och TV:n och övriga enheter kan manövreras på samma sätt som vid användning av en universell fjärrkontroll. Användning av titellistor i externa enheter Förutom visning av TV:ns egna timerlista (sid. ) är det även möjligt att ta fram en extern uppspelningsenhets huvudmeny eller en AQUOS BD-spelares/AQUOS-inspelares titellista, förutsatt att enheten ifråga stöder AQUOS LINK. Manövrering av flera HDMI-enheter Knappen OPTION kan användas till att välja vilken HDMI-enhet som ska manövreras. Vid användning av AQUOS LINK ska du vara noga med att använda en bestyrkt HDMI-kabel. Rikta fjärrkontrollen mot TV:n, inte den anslutna HDMI-enheten. Videobrus kan uppstå beroende på vilken typ av HDMI-kabel som används. Se till att använda en certifierad HDMI-kabel. Upp till tre HDMI-inspelningsenheter, en AV-förstärkare och två uppspelningsenheter kan anslutas till detta system. Dessa manövreringar påverkar den HDMI-enhet som är vald som nuvarande extern källa. Om manövrering av enheten inte fungerar, så slå på enheten och välj korrekt extern källa med hjälp av b. Slå på alla anslutna HDMI-enheter, innan TV:n slås på, om någon HDMI-kabel har anslutits/ kopplats loss eller någon anslutning har ändrats. Kontrollera att bild och ljud återges korrekt genom att välja HDMI, HDMI eller HDMI på menyn INGÅNGSKÄLLA. AQUOS LINK-anslutning Anslut först en AQUOS AUDIO-högtalare eller en AQUOS-BD-spelare/AQUOS-inspelare som stöder protokollet HDMI CEC. Vi hänvisar till bruksanvisningen till den enhet som ska anslutas angående närmare detaljer. Om anslutningskablar har kopplats loss eller anslutningsmönstret ändrats, kontrollerar du att de enheter du ska använda är påslagna innan du slår på TV:n. Tryck på b för att välja extern ingångskälla, välj lämplig extern källa och verifiera AVutmatningen. Kablarna som visas i följande beskrivning finns att köpa separat. 0

23 AQUOS LINK Anslutning av AQUOS-BD-spelare/AQUOS-inspelare via en AQUOS AUDIO-högtalare Anslutning av enbart en AQUOS- BD-spelare/AQUOS-inspelare Optisk ljudkabel HDMI-certifierad kabel HDMI-certifierad kabel HDMI-certifierad kabel AQUOS-BD-spelare/ AQUOS-inspelare AQUOS LINK-inställning AQUOS AUDIOhögtalare AQUOS-BD-spelare/ AQUOS-inspelare Kontroll av AQUOS LINK Välj alternativet På för att aktivera HDMI CECfunktioner. När du slår på strömmen och Kontroll av AQUOS LINK ställts till På, slås strömmen på för de anslutna HDMI-enheterna samtidigt som TV:n. 4 5 Tryck på MENU för att ta fram MENY skärmen. Tryck på c/d för att välja Alternativ. Tryck på a/b för att välja AQUOS LINKinställning och tryck sedan på OK. Tryck på a/b för att välja Kontroll av AQUOS LINK och tryck sedan på OK. Tryck på c/d för att välja På och tryck sedan på OK. Automatiskt strömpåslag Medan detta är aktiverat kan entrycks uppspelning användas. När TV:n står i beredskapsläget slås den på och visar automatiskt bilden från ansluten HDMI-källa. Upprepa åtgärderna i punkt till under Kontroll av AQUOS LINK. Tryck på a/b för att välja Automatiskt strömpåslag och tryck sedan på OK. Tryck på c/d för att välja På och tryck sedan på OK. Val av inspelningsenhet Använd detta till att välja en bland flera anslutna inspelningsenheter för inspelning. Upprepa åtgärderna i punkt till under Kontroll av AQUOS LINK. Tryck på a/b för att välja Val av inspelningsenhet och tryck sedan på OK. Välj önskad inspelningsenhet och tryck sedan på OK. Om AQUOS AUDIO-högtalare har anslutits mellan TV:n och en AQUOS-inspelningsenhet, så ändras indikeringen för extern källa (till exempel från HDMI till HDMI (Sub) ). Användning av genreinformation Med hjälp av denna funktion kan TV:n automatiskt koppla in lämpligt ljudläge i enlighet med den genreinformation som medföljer en digital sändning. Upprepa åtgärderna i punkt till under Kontroll av AQUOS LINK. Tryck på a/b för att välja Användning av genreinformation och tryck sedan på OK. Tryck på c/d för att välja På och tryck sedan på OK. Grundinställningen för denna post är Av.
