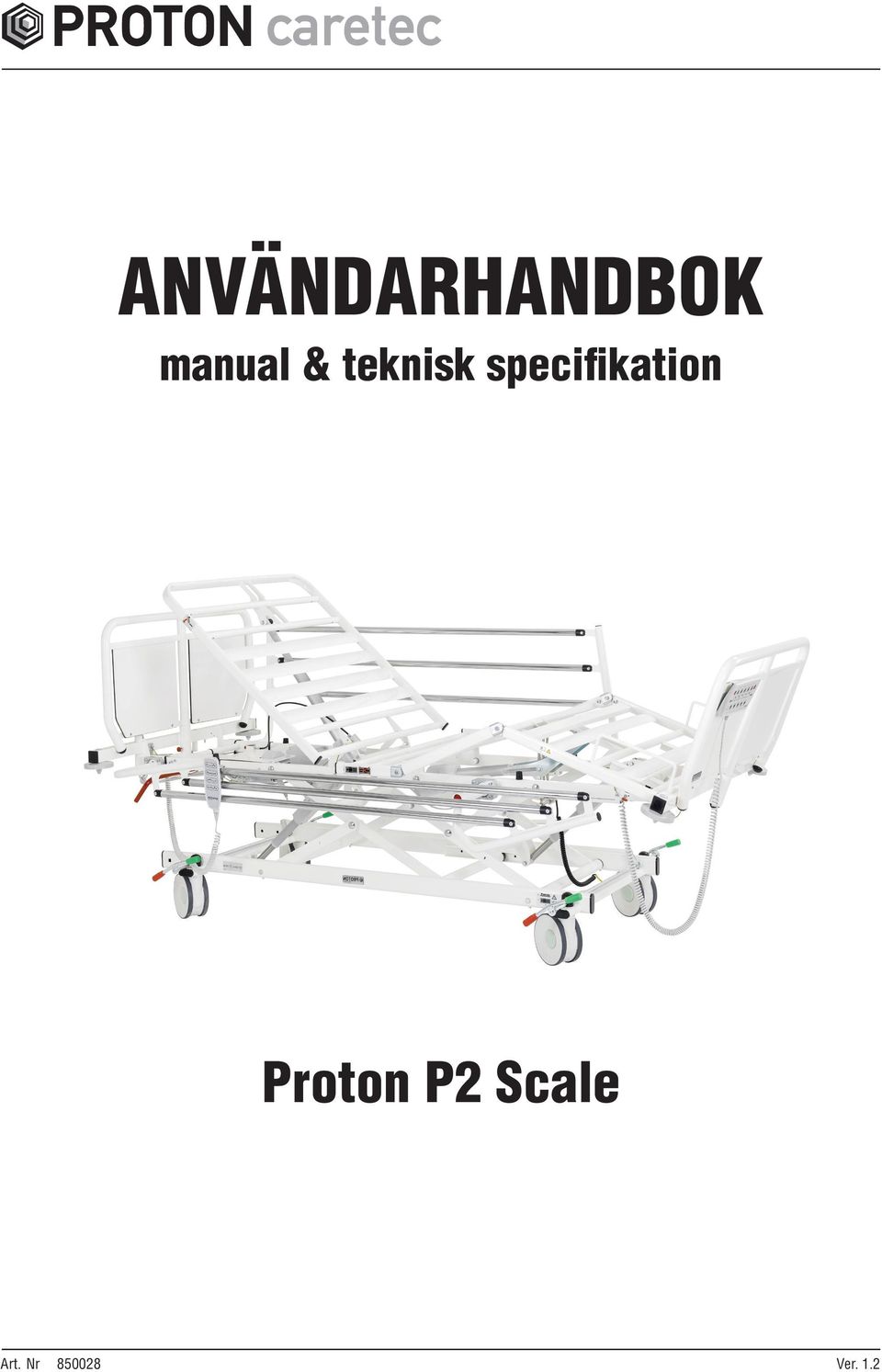

1 ANVÄNDARHANDBOK manual & teknisk specifikation Proton P2 Scale Art. Nr Ver. 1.2

2 Tack för att du valt en kvalitetsprodukt från Proton Caretec Våra produkter är utvecklade för att ge vårdare och annan personal en ergonomisk och lättarbetad miljö, samtidigt som brukaren ska ha en bekväm plats att vila på. Utvecklingsarbetet sker i nära samarbete med såväl användare och tekniker som ansvariga inom vården. Vi har valt material, design och tekniska lösningar som ger er en hög säkerhet, god arbetsmiljö och enkel användning. Genom att följa våra råd i den här användarhandboken har ni en produkt som kommer att fungera mycket väl i många år framöver. Den senaste informationen om våra produkter och tillbehör hittar du alltid på: Produkten är testad av tredje part som garanterar att den uppfyller angivna standarder för användningsområdet i er verksamhet. Proton Caretec AB Box 8 Mellangatan 1 SE Skillingaryd Växel Fax E-post caretec@proton.se Webb Certifierade enligt ISO 9001 och Proton Caretec förbehåller sig rätten att ändra i användarhandboken då förändringar och uppdateringar sker av produkten. Besök vår webbsida för senaste version av användarhandboken. 2

3 Innehållsförteckning Användning och säkerhetsinstruktion...4 Produktbeskrivning...5 Etikettförklaring...6 Installation...8 Funktionskontroll...8 Gavlar på/av...9 Rörlig gavel...9 Grindar...10 Upp...10 Ner...10 Montering och demontering av avtagbara grindar (tillval)...11 Montering av droppställ...11 Montering av lyftbåge...12 Egenskaper vågkontroll...13 Funktionsknappar på vågpanelen...14 Funktioner på vågpanelen...16 Funktioner på handkontrollen...17 Funktioner på sköterskepanelen...17 Snabbfällning av ryggdel...18 Förlängningsdel...18 Broms...19 Grindförlängning (tillbehör, art nr )...20 Avlastningshylla (tillbehör, art nr 10793)...21 Skruv för potentialutjämning (placering)...21 Upphängning av nätsladd...21 Underhåll...22 Hjul/bromsar...22 Lyftsystem/leder liggyta...22 Lås/spärrmekanismer...22 Elsystem...22 Rengöring av säng...22 Produktinformation...23 Föreskrifter...23 Produktens livslängd...23 Tekniska data...23 Material...24 Tillbehör...24 Felsökningsschema säng...25 Felsökningsschema vågpanel...27 Förklaring av display...29 Självkontroll vid uppstart, vågpanel...29 Återvinning av säng...30 Miljövarudeklaration...31 Serviceschema

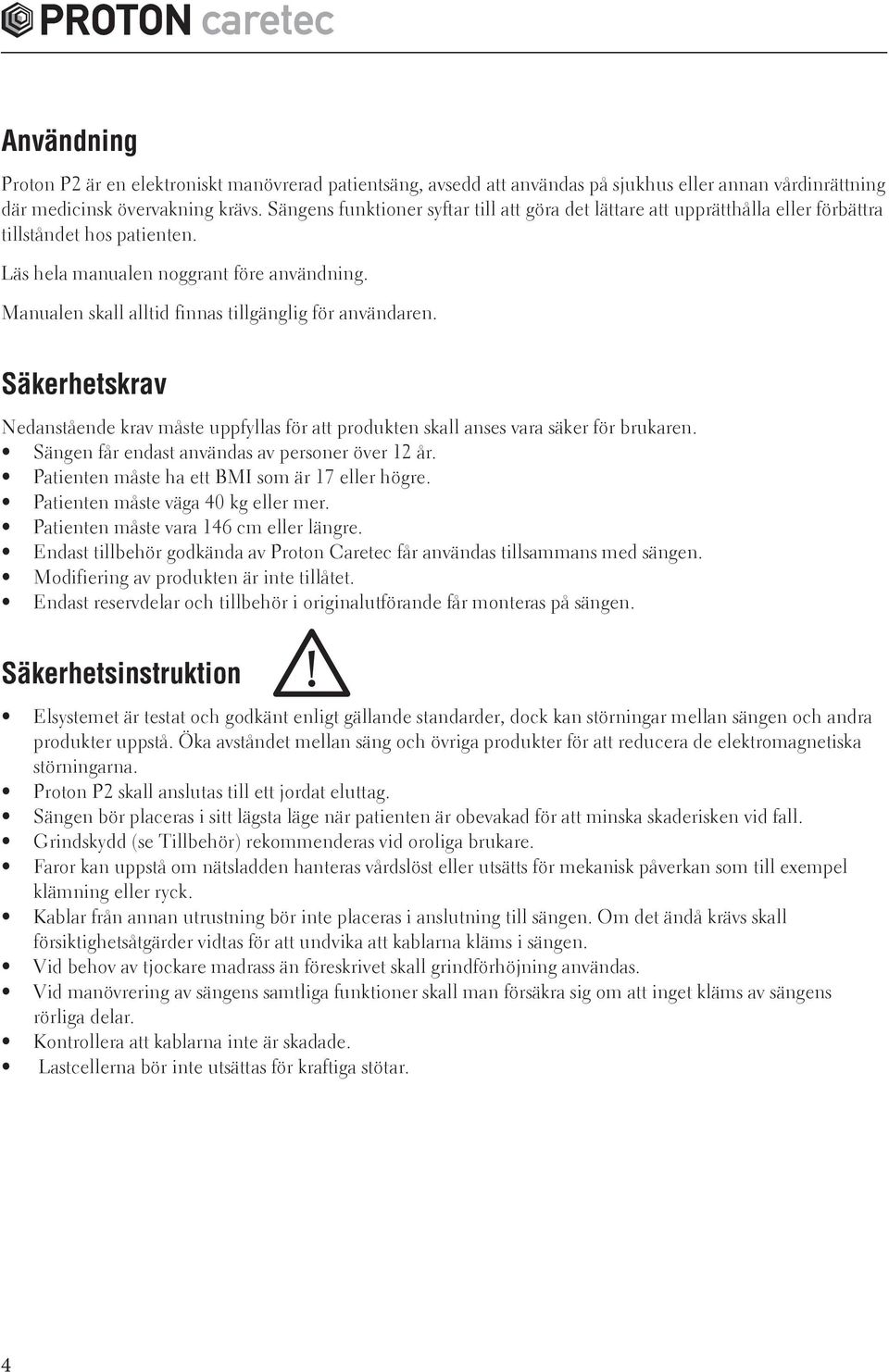

4 Användning Proton P2 är en elektroniskt manövrerad patientsäng, avsedd att användas på sjukhus eller annan vårdinrättning där medicinsk övervakning krävs. Sängens funktioner syftar till att göra det lättare att upprätthålla eller förbättra tillståndet hos patienten. Läs hela manualen noggrant före användning. Manualen skall alltid finnas tillgänglig för användaren. Säkerhetskrav Nedanstående krav måste uppfyllas för att produkten skall anses vara säker för brukaren. Sängen får endast användas av personer över 12 år. Patienten måste ha ett BMI som är 17 eller högre. Patienten måste väga 40 kg eller mer. Patienten måste vara 146 cm eller längre. Endast tillbehör godkända av Proton Caretec får användas tillsammans med sängen. Modifiering av produkten är inte tillåtet. Endast reservdelar och tillbehör i originalutförande får monteras på sängen. Säkerhetsinstruktion Elsystemet är testat och godkänt enligt gällande standarder, dock kan störningar mellan sängen och andra produkter uppstå. Öka avståndet mellan säng och övriga produkter för att reducera de elektromagnetiska störningarna. Proton P2 skall anslutas till ett jordat eluttag. Sängen bör placeras i sitt lägsta läge när patienten är obevakad för att minska skaderisken vid fall. Grindskydd (se Tillbehör) rekommenderas vid oroliga brukare. Faror kan uppstå om nätsladden hanteras vårdslöst eller utsätts för mekanisk påverkan som till exempel klämning eller ryck. Kablar från annan utrustning bör inte placeras i anslutning till sängen. Om det ändå krävs skall försiktighetsåtgärder vidtas för att undvika att kablarna kläms i sängen. Vid behov av tjockare madrass än föreskrivet skall grindförhöjning användas. Vid manövrering av sängens samtliga funktioner skall man försäkra sig om att inget kläms av sängens rörliga delar. Kontrollera att kablarna inte är skadade. Lastcellerna bör inte utsättas för kraftiga stötar. 4

5 Produktbeskrivning 1. Bromspedal 2. Grind 3. Huvudgavel 4. Bengavel 5. Ryggdel 6. Sittdel 7. Lårdel 8. Fotdel 9. Handkontroll Säng med rörlig huvudgavel 5

6 Etikettförklaring Produktions- och ID-etikett Artikelnr: Tillverkare 2. Tillverkningsordernummer 3. Artikelnummer 4. Produkt 5. Ljudnivå 6. Intermittens 7. Nätspänning/max strömförbrukning 8. IP-klass 9. Tillverkningsdatum 10. Safe working load 11. Patientvikt 12. Varning! Läs manualen före användning 13. Produkten är testad enligt typ: B 14. Streckkod innehåller info: tillverkningsland, tillverkare, artikelnummer, kontrollsiffra 15. Produkten är CE-märkt 6

7 Snabbfällning av rygg. Visar liggriktningen. Varningsdekal: Läs manualen. Skruv för potentialutjämning. Anvisning av patientvikt och Safe working load. För anvisning av madrasstorlek: Läs manualen. 7

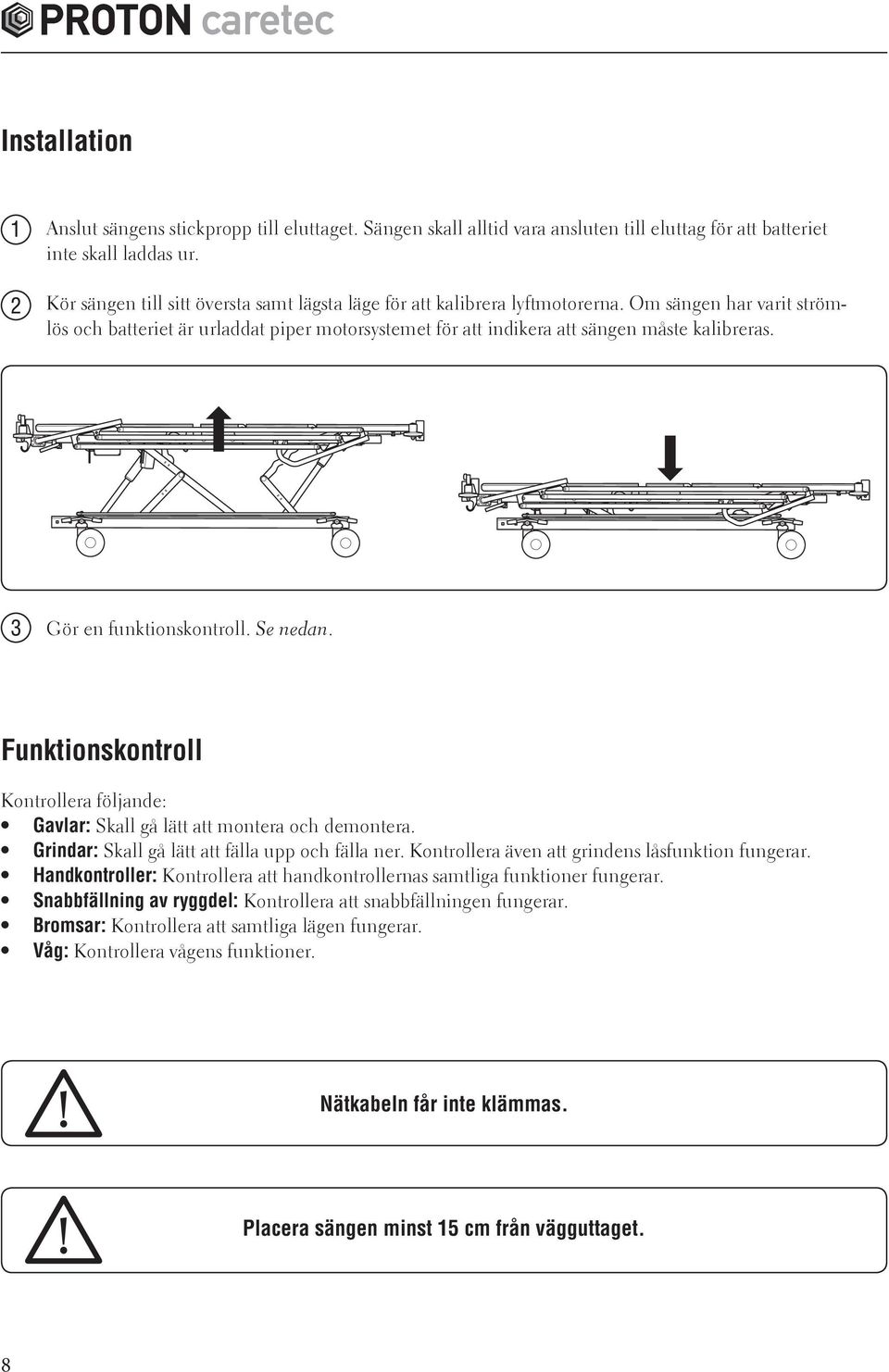

8 Installation Anslut sängens stickpropp till eluttaget. Sängen skall alltid vara ansluten till eluttag för att batteriet inte skall laddas ur. Kör sängen till sitt översta samt lägsta läge för att kalibrera lyftmotorerna. Om sängen har varit strömlös och batteriet är urladdat piper motorsystemet för att indikera att sängen måste kalibreras. Gör en funktionskontroll. Se nedan. Funktionskontroll Kontrollera följande: Gavlar: Skall gå lätt att montera och demontera. Grindar: Skall gå lätt att fälla upp och fälla ner. Kontrollera även att grindens låsfunktion fungerar. Handkontroller: Kontrollera att handkontrollernas samtliga funktioner fungerar. Snabbfällning av ryggdel: Kontrollera att snabbfällningen fungerar. Bromsar: Kontrollera att samtliga lägen fungerar. Våg: Kontrollera vågens funktioner. Nätkabeln får inte klämmas. Placera sängen minst 15 cm från vägguttaget. 8

9 Gavlar på/av Rörlig gavel Sprint för låsning av gavel finns på varianten till psykiatrin. 9

10 Grindar Upp Lyft i det översta grindröret tills grinden är i sitt översta läge. För grinden fram och tillbaka för att försäkra dig om att den är låst. Ner Dra tillbaka grinden. Tryck in den röda knappen. Fäll ner grinden. 10

11 Montering och demontering av avtagbara grindar (tillval) Använd styrtapparna för att underlätta montering och demontering. Montering av droppställ 11

12 Montering av lyftbåge Rörlig gavel 12

13 Egenskaper Vågkontroll 2-handskontroll säkerhet via aktiveraknapp plus funktionsknapp. Justering av den uppmätta vikten med 100 eller 500 grams noggrannhet. Som standard är inställningen en noggrannhet på 500 gram. Den här inställningen är den godkända inställningen i enlighet med EN / Enligt standarderna är inställningen på 100 gram inte en godkänd inställning, utan fungerar endast som en vägledning. Automatisk kompensering av patientens vikt. Den här funktionen gör att personalen kan lägga till eller ta bort föremål från sängen, t.ex. en kudde, utan att det påverkar patientens uppmätta vikt. Max. automatisk kompensering med +/- 100 kg. Automatisk kompensering återställs genom att nätströmmen kopplas från eller sängen nollställs. Återställning/nollställning av sängens vikt. Funktionen ska användas innan patienten lägger sig i sängen och innan patientens vikt mäts. Max. justeringsnivå är 50 kg. Out of bed-larm kan användas. Den här funktionen aktiverar larmet och avger en signal när patienten lämnar sängen (motsvarande en förlust på 50 procent av patientens vikt). Volyminställningen indikeras via tre lysdioder, en för varje ljudnivå. 13

14 Funktionsknappar på vågpanelen [Aktivera]-knapp: För att aktivera och navigera på panelen och bland alla dess funktioner trycker du på aktiveraknappen och önskad funktionsknapp samtidigt. Detta är en säkerhetsfunktion för att undvika oavsiktlig användning. [Noggrannhets]-knapp: Som standard är systemet inställt på en noggrannhet på 500 gram, men genom att aktivera den här knappen ändras noggrannheten till 100 gram. Godkännandet omfattar 500 gram som standard. 100 gram fungerar endast som vägledning (inte godkänt i enlighet med EN45501). Lysdioden ovanför knappen tänds när 100 grams noggrannhet väljs genom att du trycker på knappen. Statusen 0.1 försvinner automatiskt och ändras till standardindikationen 500 gram efter 5 sek. (testinstitutet ställer krav på denna inställning!). Noggrannheten kan endast ändras till 0.1 (100 gram) när det finns en stabil last (när displayen inte längre blinkar). [Våg]-knapp: Du mäter vikten genom att samtidigt trycka på aktiveraknappen och vågknappen. Max. mätningsområde är kg inkl. automatisk kompensering och nollställning. Dock får vikt inte överskrida sängens Safe Working Load som är 290 kg. Läs mer om dessa funktioner nedan. [Auto]-knapp (Automatisk kompensering): När patienten redan ligger i sängen gör den här funktionen att personalen kan lägga till eller ta bort föremål från sängen t.ex. en kudde utan att det påverkar patientens uppmätta vikt. Max. automatiskt kompenseringsintervall är +/- 100 kg. Automatisk kompensering kan återställas genom att nätströmmen kopplas från (tillbaka till standard) eller sängen nollställs. Kompenseringsprocedur: 1. När knapparna Aktivera + Automatisk kompensering först aktiveras sparas den aktuella vikten. På displayen visas AUTO - och lysdioden för knappen Automatisk kompensering blinkar. När lysdioden slutar blinka är vikten stabil och det föremål man ska kompensera för kan läggas till eller tas bort. 2. Genom att upprepa aktiveringen av knapparna kompenseras den tillagda/borttagna lasten. När lysdioden inte längre blinkar är proceduren avslutad och displayen är tom. Genom att knapparna Aktivera + Våg aktiveras på nytt visar displayen den uppmätta vikten innan kompenseringen gjordes vilket motsvarar patientens vikt. Om AUTO -kompensering är aktiverad blinkar AUTO -lysdioden när en mätning görs via knappen Aktivera + Våg. För att kunna utnyttja automatisk kompensering är det viktigt att denna knapp är aktiverad varje gång vikt läggs till eller tas bort från sängen. 14

15 Knappen Återställ/nollställ MÅSTE utföras innan patienten lägger sig i sängen: Om du vill återställa vågen trycker du på den här knappen. Om en madrass placeras i sängen, men du inte vill mäta dess vikt, kan du återställa vågen när madrassen har placerats i sängen. Gräns för nollställning är 50 kg. Se exemplet på VÅG -knappen ovan. Om AUTO -kompensering är aktiverad avbryts den när en återställning har utförts. [Out of bed-larm]-knapp: Som standard är den här funktionen avaktiverad. Den blir aktiv genom att knappen aktiveras när patienten ligger i sängen. Om patienten lämnar sängen ljuder en konstant larmsignal förutsatt att volymnivån som minst är inställd på nivå 1 och knappens lysdiod ändras från grönt till rött. Larmet aktiveras när 50 procent av vikten försvinner från lastcellerna. Observera att signalen kan överföras till ett sjukhusnätverk via en gateway-enhet. [Volymjustering för Out of bed-larm]-knapp: Justera larmsignalens volym i tre nivåer genom att trycka på volymknappen. Lysdioderna visar nivåerna. OBS! Gäller alla knappar på panelen: När beräkningen eller justeringen av vikten pågår blinkar displayen till dess att t.ex. viktberäkningen är stabil. Cirka 20 sek. efter att displayen visar ett stabilt värde stängs den av. Lysdioden ovanför en knapp tänds när den valda knappen är aktiverad. Aktivering av valfri knapp på panelen ger upphov till en ljudsignal om kontrollboxen tidigare hade ett allvarligt fel. Ljudsignalen påverkar inte mätresultatet, dvs. VÅG-systemet är oberoende av allvarliga fel i kontrollboxen. 15

16 Funktioner på vågpanelen ALLMÄN INFO När beräkning eller justering av vikt pågår blinkar displayen tills viktberäkningen är stabil. Efter ca 20 sek stängs displayen av. Lysdioden ovanför en vald knappfunktion lyser när knappen aktiveras. STARTFUNKTION Aktiverar panelen och används samtidigt med vald funktionsknapp. Detta är en säkerhetsåtgärd för att undvika oavsiktlig användning. MÄTA VIKT För att mäta vikten tryck Lysdioden tänds när knappen aktiveras. RESET/NOLLSTÄLLA Görs innan patienten är placerad i sängen. Lysdioden tänds när knappen aktiveras. NOGGRANNHETSFUNKTION Lysdioden på lyser när den är aktiverad. Som standard är systemet inställt på 500 g, men genom att använda denna funktion ändras noggrannheten till 100 g. Obs! 100 g är endast vägledande. VOLYMNIVÅ-SÄNGLARM Volymnivån visas med 3 LED-lampor. Tryck på volymnappen 1,2 eller 3 ggr tillsammans med startfunktionsknappen beroende på vilken volym man vill ha. OUT OF BED-ALARM Aktiveras när patienten ligger i sängen. Larmet varnar vid 50% viktförlust. AUTOMATISK KOMPENSERING 1:a knapptrycket = lyser och blinkar. När det slutar blinka kan man lägga till/ ta bort föremål. 2:a knapptrycket = det tillagda/borttagna föremålet är kompenserad. Nu kan du väga patienten som vanligt med och lysdiodern på lyser om den är aktiverad. Montering och demontering av tillbehör och annan utrustning som t.ex. gavlar, lyftbågar, droppställ m.m. kommer att påverka mätvärdena om inte funktionen automatisk kompensering används. Sängen skall vara i horisontellt läge vid mätning och nollställning. 16

17 Funktioner på handkontrollen Rygg Inställning av ryggdel: Upp/ner Sänghöjd Inställning av sänghöjd: Upp/ner Ben Inställning av fot- och lårdel: Upp/ner Rygg - ben, komfortläge Inställning av komfortläge: Upp/ner Funktioner på sköterskepanelen CPR Sängens liggytor planar ut och sängen går till sitt lägsta läge. CHOCK Sängens liggytor planar ut och sängen ställer sig med 15 lutning med patientens huvud nedåt. Låsning av funktioner Tryck på nyckelsymbolen samtidigt som du trycker på hänglåssymbolen på den funktion som du vill spärra på patientens handkontroll. En diod markerar när funktionen är spärrad. Gör på samma sätt för att låsa upp en funktion igen. Knapp för justering av sängens längsgående lutning När liggytan blir horisontell slutar motorerna att gå för att markera att sängen är horisontell. Sittläge Liggytorna rygg och ben går till sina maxlägen, därefter ställer sig sängens överdel i -13. Övriga funktioner hanteras på samma sätt som respektive knapp på handkontrollen. 17

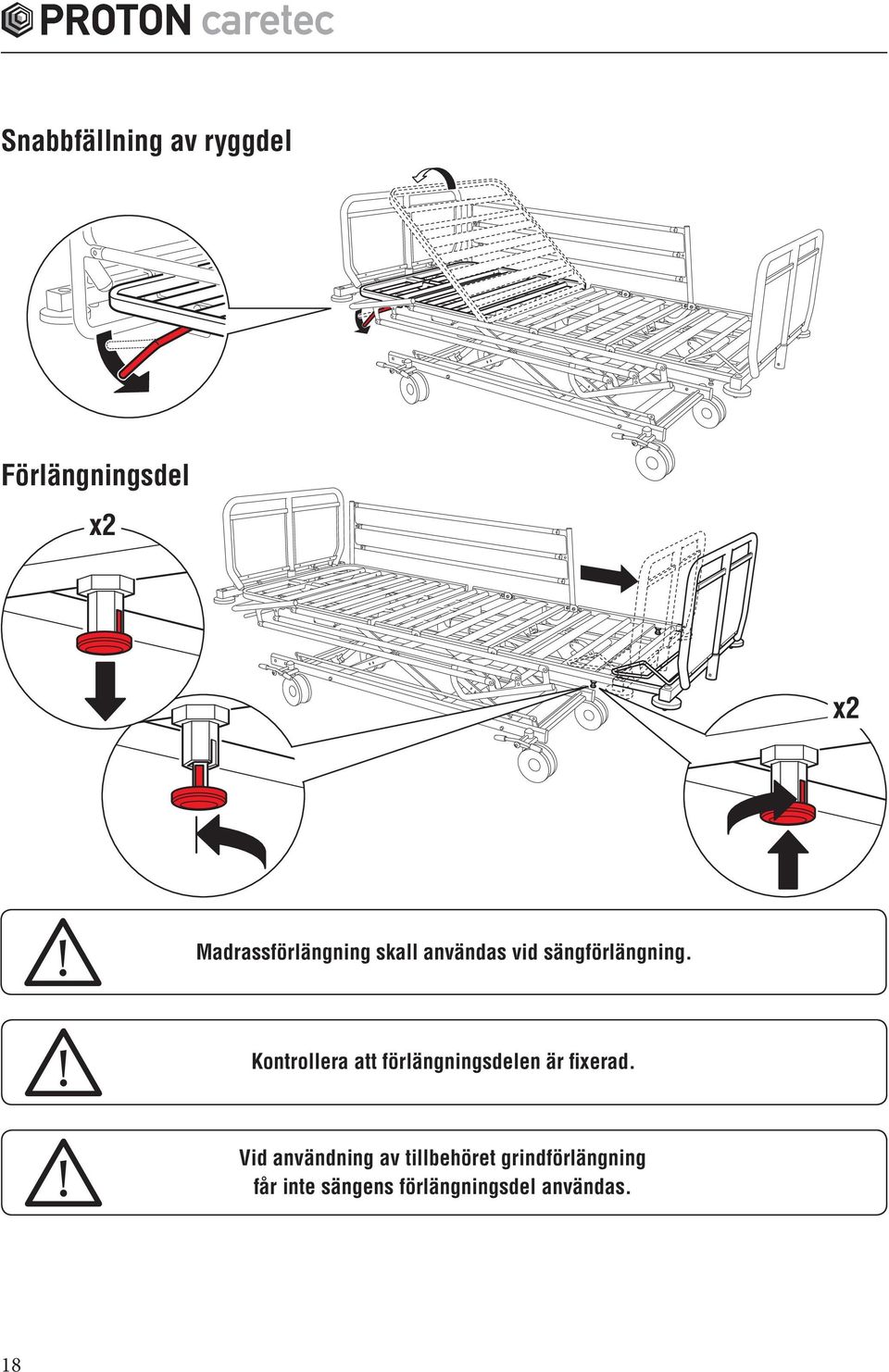

18 Snabbfällning av ryggdel Förlängningsdel x2 x2 Madrassförlängning skall användas vid sängförlängning. Kontrollera att förlängningsdelen är fixerad. Vid användning av tillbehöret grindförlängning får inte sängens förlängningsdel användas. 18

19 Broms Röd pedal: bromsa hjul. Grön pedal: obromsat och riktningsspärrat hjul aktiverat. (Används för bättre stabilitet vid längre förflyttningar.) Mittläge: obromsat och fritt roterande hjul. (Används när sängen flyttas på trånga ytor.) Hjulen får endast vara olåsta vid förflyttning av sängen. 19

20 Grindförlängning (tillbehör, art nr ) 175mm Försäkra dig om att låssprinten har gått i lås efter montering. Vid användning av tillbehöret grindförlängning får inte sängens förlängningsdel användas. Montering och demontering av tillbehör kommer att påverka mätvärdena om inte funktionen automatisk kompensering används. 20

21 Avlastningshylla (tillbehör, art nr 10793) Krokarnas placering Skruv för potentialutjämning (placering) Upphängning av nätsladd Sängens nätsladd skall vara upplindad på avsedda krokar. Detta för att sladdens vikt inte skall påverka mätresultatet. Vid förflyttning av sängen skall nätsladden skall vara upphängd på dess krokar. Detta för att förhindra att sladden skadas. 21

22 Underhåll Det kan uppstå klämrisker när sängen underhålls. Säkra sängen för att minimera klämrisken när motorer eller andra delar demonteras. Vi rekommenderar att man välter sängen på sidan före demontering. Hjul/bromsar Hjulinfästningar och riktspärrsfunktionen på hjulen, bromspedalinfästningar, slitbana och bromsfunktion skall kontrolleras och bytas ut vid behov. Lyftsystem/leder liggyta Alla leder och liggytor med hög belastning är försedda med självsmörjande bussningar. Dock skall alla leder återinfettas eller smörjas med olja ca en gång per år eller oftare vid hårt slitage. Kontrollera att alla bussningar och brickor är hela. Vid denna genomgång skall även skruvförband/leder kontrolleras och eventuellt efterdras. Lås/spärrmekanismer Dessa skall smörjas och funktionen kontrolleras. Exempel: gavlar och grindar. Rengöring av säng Sängen och dess ingående komponenter rengörs lämpligast med tvättmedel av typ som löser äggviteämnen, dosera enligt förpackning. IP-klass för denna produkt begränsar tvättning till endast avtorkning, ej sköljning. På en färdig tvätt-lösning ska ph-värdet vara mellan 6,5-7,5. Använd aldrig syror, baser eller lösningsmedel som kan skada produkten såsom aceton eller förtunning. Värna om miljön och rengör inte produkten med kemikalier som påverkar miljön negativt. Tvättning och rengöring som ej följer anvisningarna kan leda till skador på produkten såsom rost, uttorkning av plastdetaljer, kablar, mm. Det här medför således att garantin ej gäller. Elsystem Dessa är underhållsfria och får inte öppnas. Felaktiga delar skall ersättas med nya enheter. Garanti gäller inte vid åverkan eller öppning av enheter. Frekvent och långtgående urladdning reducerar batteriets livslängd avsevärt. För optimal livslängd bör batteriet laddas kontinuerligt, vilket sker då sängen är ansluten till eluttag. Då sängen står oanvänd måste batteriet laddas åtminstone var 3:e månad annars kommer det att skadas som en konsekvens av självurladdning. Vågsystem Vågsystemet kräver en årlig kalibrering, se baksidan av vågpanelen för senast utförda kalibrering. Vid service av vågsystemet som innebär att plomberingarna bryts skall en verifiering av ackrediterad aktör utföras. Anslutande kablar måste förbli inkopplade under rengöring för att förhindra inträngning av vatten. 22

23 Produktinformation Föreskrifter Patientsängen är CE-märkt enligt Medicintekniska direktivet 93/42/EEC. Madrassen som används skall vara cm tjock. Madrassen som används skall vara cm bred. Produktens livslängd Produkten har en beräknad livslängd på 10 år. Livslängden står dock i direkt förhållande till vilken miljö produkten används i, hur mycket den används och tvättas samt om riktlinjer om underhåll har följts. Tekniska data (vid standardutförande) SWL (Safe Working Load) 290 kg Varav: 225 kg patientvikt Enligt gällande IEC kg madrass 45 kg tillbehör (inkl. vikt på tillbehör) IP-klass IPX4 Spänning 230 V ~/50 Hz Max strömförbrukning Max 2 A Isoleringsklass Klass I typ B, dubbelisolerad och ansluten till jord Intermittens (motorkapacitet) 10 %, 2 min/18 min Lägsta/Högsta höjd med dubbelhjul 40,5-85,5 cm Lägsta/Högsta höjd med enkelhjul 43,5-88,5 cm Nätanslutning Nätkabeln räcker 2,5 m från sängens huvudända Max ljudnivå 38 db Detalj Vikt Mått Mått med grindar och gavlar 139 kg 218,5 x 96 cm Madrass x x cm Gavlar - 53 x 86 cm Brukarmiljö/förvaring Lufttryck mbar Luftfuktighet % Temperatur +10 till +40 C 23

24 Produktinformation, fortsättning Material Sängram tillverkad i stål. Gavelskivorna är gjorda av laminat. Plastdetaljer består av polypropen, polyamid, polyoximetylen och polyeten. Metalldelar är antingen pulverlackerade, förzinkade eller kromade. Max/min vinklar på liggytor Tillbehör Tillbehör Artikelnummer Lyftbåge kromad Droppställ Grindförlängningspaket Upphängning på gavel Grindförhöjning (st) Grindskydd Grindskydd förhöjd grind Avlastningshylla

25 Felsökningsschema säng Fel Möjlig orsak Åtgärd Ingenting händer när man trycker på handkontrollens knappar. Sängen avger ett signalerande ljud Sängens lyftfunktion fungerar inte Sängens ryggfunktion fungerar inte Nätkabeln är inte ansluten och batteriet är urladdat Kablage till handkontroll är trasig Handkontrollen är trasig Transformatorn är trasig Vägguttag ur funktion Sängen kan vara överbelastad Sängen är inte ansluten till eluttag och batteriet behöver laddas Sängen är överbelastad Lyftmotorerna behöver kalibreras Handkontrollen är trasig Lyftmotorn är trasig Transformatorn är trasig Kablage till motor/handkontroll är trasigt Handkontrollen är trasig Lyftmotorn är trasig Transformatorn är trasig Kablage till motor/handkontroll är trasigt Anslut nätkabeln. Kör sängen till sitt översta läge för att kalibrera lyftmotorerna Byt handkontroll Byt handkontroll Byt transformator Kontrollera säkring Ta bort överlasten och vänta en stund, prova sedan igen Anslut sängen till eluttaget Ta bort överlasten Kör sängen till sitt översta läge för att kalibrera lyftmotorerna Byt handkontroll Prova motor i annat uttag på transformator, om ej funktion, byt motor Kontrollera att lampan på transformatorns lock lyser, om inte, byt transformator Byt aktuell komponent Byt handkontroll Prova motor i annat uttag på transformator, om ej funktion, byt motor Byt transformator Byt aktuell komponent 25

26 Felsökningsschema säng, fortsättning Fel Möjlig orsak Åtgärd Sängens bendelsfunktion fungerar inte Gnissel vid lägesändring av någon funktion Sängen står inte still trots tillslagna bromsar Sängen orkar inte lyfta vid lägesändring av någon funktion Förlängningsdelen låser inte Handkontrollen är trasig Lyftmotorn är trasig Transformatorn är trasig Kablage till motor/handkontroll är trasigt Smörj torrt Onormalt ljud i motor Bromssystemet är slitet eller trasigt Överbelastning Transformatorn är trasig Lyftmotorn är trasig Låsmekanismen är ej ordentligt låst Byt handkontroll Prova motor i annat uttag på transformator, om ej funktion, byt motor Byt transformator Byt aktuell komponent Lokalisera led eller lagring och smörj med fett eller koagulerande olja Byt motor Kontrollera hjul och bromslänkage, byt ut trasiga delar Kontrollera patientvikten Byt transformator Byt lyftmotor Kontrollera mekanismen Vid övriga frågor på sängarna, kontakta oss. Kopplingsschema och sprängskiss finns att tillgå under respektive produkt på vår webbsida. 26

27 Felsökningsschema vågpanel Koder/meddelanden Beskrivning av felkoder och åtgärder: Om ett fel uppstår visas en Exxx-kod på displayen. Felkod Tolkning Möjlig orsak Åtgärd A AUTOMATISK KOMPENSERING Visas när Automatisk kompensering ligger utanför intervallet A _ AUTOMATISK KOMPENSERING Visas när Automatisk kompensering ligger utanför intervallet NOLLSTÄLLNINGSINTERVALL Visas när den godkända inställningen för nollställning ligger utanför intervallet (> 50 kg)! Felmeddelandet visas till dess att felet har åtgärdats, men försvinner efter 2 sek. Maximalt mätningsområde Visas om den totala vikten överskrider vågens arbetsområde KALIBRERAD UNDER NOLL Visas om en viktmätning går under noll För stor vikt tillagd som kompensering För stor vikt borttagen som kompensering Nollställningsintervall 0 50 kg uppnås inte Om mätningen av patienten kompenseras med 100 kg begränsas displayområdet till max. viktmätning 100 kg, dvs 360 kg. Detta är dock utanför den rekommenderade patientvikten. Om sängens vikt är ungefär noll och sängen stöter emot ett hinder när den körs inåt kan vikten bli lägre än noll Lägg endast till vikt från 0 till 100 kg Ta endast bort vikt från 0 till 100 kg Lägg endast till max. 50 kg i sängen Om sängens SWL på 290 kg överskrids pga hög patientvikt bör en annan säng användas med lämplig rekommenderad patientvikt. Flytta bort sängen från hindret eller ta bort hindret 27

28 Felsökningsschema vågpanel, fortsättning Felkod Tolkning Möjlig orsak Åtgärd QLCI* ÄR INTE ANSLUTEN QLCI* frånkopplad Kontrollera om QLCI* är korrekt ansluten till bussystemet Korrigera felet om möjligt eller kontakta en servicetekniker KALIBRERING HAR INTE UTFÖRTS ELLER HANTERATS KORREKT QLCI* INTE KALIBRERAD ELLER FELAKTIGT KALIBRERAD LASTCELL 1 FRÅNKOPPLAD UTFÖRS ENDAST NÄR QLCI* ÄR ANSLUTEN REFERENSSIGNAL FÖR LAST- CELL 1 SAKNAS LASTCELL 2 FRÅNKOPPLAD UTFÖRS ENDAST NÄR QLCI* ÄR ANSLUTEN LASTCELL 3 FRÅNKOPPLAD UTFÖRS ENDAST NÄR QLCI* ÄR ANSLUTEN LASTCELL 4 FRÅNKOPPLAD UTFÖRS ENDAST NÄR QLCI* ÄR ANSLUTEN QLCI* inte kalibrerad QLCI* inte kalibrerad eller felaktigt kalibrerad Lastcell 1 frånkopplad eller förstörd Referenssignal för lastcell 1 saknas (endast lastcell 1 bär en referenssignal som de andra vågcellerna refererar till) Lastcell 2 frånkopplad eller förstörd Lastcell 3 frånkopplad eller förstörd Lastcell 4 frånkopplad eller förstörd Kontakta en servicetekniker Kontakta en servicetekniker Koppla från nätströmmen för omstart och kontrollera om felet försvunnit Om inte kontakta en servicetekniker Koppla från nätströmmen för omstart och kontrollera om felet försvunnit Om inte kontakta en servicetekniker Koppla från nätströmmen för omstart och kontrollera om felet försvunnit Om inte kontakta en servicetekniker Koppla från nätströmmen för omstart och kontrollera om felet försvunnit Om inte kontakta en servicetekniker Koppla från nätströmmen för omstart och kontrollera om felet försvunnit Om inte kontakta en servicetekniker Felkoder 2xx uppdateras/avbryts endast genom att nätströmmen kopplas från eller en återställning av VÅG-systemet genomförs. * QLCI = Kopplingsplint för lastceller. OBS! Alla användar- eller felindikationer försvinner efter 20 sek. (utom Nollställningsintervall -fel). 28

29 Förklaring av display: Vid självkontroll genomförs automatisk feldetektering. Om ett fel hittas kan det tolkas via felsökningsschemat på föregående sidor. Nedan visas olika meddelanden. Självkontroll vid uppstart, våg-enhet (Om nätströmmen är ansluten till kontrollbox eller knappen på patientkontroll/vågpanel är aktiverad.) Vågpanelen inhämtar en konstant vägning varje gång panelen startas genom att använda funktion Hämta kalibrering vägningskonstant. Kopplingsplinten för lastcellerna har en fördröjning efter omstart som innebär att vågen startas efter att displayen har indikerat följande: Ett segment (mitten) lyser, visas först. Två segment lyser. Tre segment lyser. Fyra segment lyser. Det finns en fördröjning på en sekund mellan indikationerna. OBS! VÅG-mätningen kan inte gå under 0 kg vid normal drift. Om ett hinder dyker upp, t.ex. en sängram kolliderar mot en fönsterkarm och sängen börjar dra ned sängramen. På så sätt upptäcker VÅG-systemet minskad last, eftersom en del av sängen fortfarande hänger mot fönsterkarmen teoretiskt är därför en vikt under 0 kg möjlig. Om VÅG-systemet därefter upptäcker mätningar under 0 kg kan den indikation som visas ovan förekomma vilket indikerar ett hinder. Om denna typ av fel observeras ska du därför kontrollera VÅG-systemet för att se om det förekommer fel/hinder. 29

30 Återvinning av säng Det bästa ur både miljöaspekt och ekonomiskt perspektiv är att sängen återanvänds. Proton Caretec har samarbete med Human Bridge som gärna hjälper er att ta tillvara gamla sängar och ibland även delar av sängar för vidare förmedling till andra behövande länder. Om återvinning är enda alternativet går det bra, sängen är konstruerad för att kunna återvinnas. Demontera sängen så att den kan återvinnas på din lokala miljöstation. Stålavfall Elektronikavfall Plast (brännbart) Det kan uppstå klämrisker när sängen demonteras. Placera sängen på långsidan för att minimera klämrisken när motorerna demonteras. 30

31 Miljövarudeklaration Proton Caretec AB är certifierade enligt ISO Verksamhet Proton Caretec AB erbjuder innovativa och kvalitativa vårdprodukter med stilren och funktionell design. Främst utvecklar vi sängar, samt produkter och tillbehör runt denna. Produkterna monteras i ergonomiskt optimerade monteringsflöden. Vi ställer samma höga krav på våra största underleverantörer som på den egna verksamheten, vilket innebär att även de skall vara certifierade enligt ISO Miljöpolicy Tillsammans med våra medarbetare, kunder och leverantörer skall vi: Arbeta för att ständigt förbättra vår miljöprestanda och förebygga föroreningar i enlighet med våra miljömål. Ta hänsyn till miljöpåverkan vid investeringar. Följa och leva upp till de miljölagar som finns. Våra produkter och tjänster skall framställas och distribueras på miljömässigt bästa sätt med hänsyn till vad som är tekniskt och ekonomiskt möjligt. Vi skall vara uppmärksamma på och ta hänsyn till omvärldens miljökrav. Vi skall ställa krav på att leverantörer med betydande miljöpåverkan samarbetar i vårt miljöarbete. Våra kunder skall informeras om hur våra produkter hanteras för en lång livscykel och minskad miljöpåverkan. Vidare skall vi verka för en säker arbetsmiljö inom vårt företag och hos våra kunder. Elektronik Vid tillverkningen används inte ozonnedbrytande lösningsmedlen CFC och HCFC. Asbest, kvicksilver, PCB och PCT förekommer inte i produkten. Plastkomponenter är fria från tungmetallerna bly och kadmium. Plasten i kretskort innehåller flamskyddsmedel. I övrigt finns inga plast komponenter över 25 g som innehåller de bromerande flamskyddsmedlen PBB, PBDE. Produkten innehåller inga batterier som är klassade som miljöfarliga. Strömförsörjningsenheten inne-håller transformator, batteri, reläkort och kablage. Distribution Emballage består av träpall, wellpapp och mindre andel plast. Vid större leveranser, där vi själva hjälper till att packa upp, skickas allt material för återanvändning. Transporter sker i huvudsak med lastbil. Transportbolaget arbetar aktivt för miljön med miljöstyrning. Produkterna Produkterna tillverkas i gediget och slitstarkt material, huvudsakligen stål, med ytbehandling i krom och/eller lack. Skivor är tillverkade av trälaminat. Produkterna är CE-märkta och testade av tredje part enligt gällande standarder och direktiv. 31

32 Miljövarudeklaration, fortsättning Användning Service och underhåll skall ske av auktoriserad personal för att säkerställa säkerheten och lång livslängd. Rengöring Rengöring sker enligt manualens beskrivning. Använd tvättmedel som löser äggviteämnen, dosera enligt förpackning. ph-värdet bör vara mellan 6,5 7,5. Efter tvätt skall alltid en funktionskontroll göras (se Funktionskontroll ). Kontrollera även att etiketterna är intakta. Återvinning Patientsängen är konstruerad för att enkelt kunna återvinnas. Sängen består till största delen av stål. Allt emballage kan återvinnas. Proton Caretec AB är anslutet till FTI-registret. Se till att sängen blir återvunnen på ett korrekt sätt. Kontakta gärna Human Bridge ( för möjlighet till återanvändning av produkten i andra länder. Miljöpåverkan En produkt påverkar miljön genom hela sin livscykel. Viktiga miljöaspekter för Proton Caretecs produkter är framställning av de material, främst stål och plast, som produkten består av. Produkterna är optimerade hållfasthetsmässigt och konstruerad med så lite material som möjligt. Att tänka på för dig som användare Underhåll produkten regelbundet enligt våra råd, det ökar livslängden och sparar därmed på miljön. Använd miljöklassade medel vid rengöring. Se till att sängen blir återvunnen på ett korrekt sätt. Kontakta Human Bridge för att se om möjlighet finns till återanvändning. 32

33 Anteckningar: datum/signatur: 33

34 Anteckningar: datum/signatur: 34

35 Serviceschema Kopiera denna sida och använd en till varje säng. Detta skall kontrolleras: Drag åt skruvar och muttrar. Ersätt demonterad mutter med ny. Kontrollera att fjädrar är intakta. Sängens serienummer: Datum: Signatur: Kontrollera svetssömmar. Kontrollera tappar och dess låsningar. Kontrollera motor till lyftfunktion. Kontrollera motor till ryggfunktion. Kontrollera att ryggens snabbfällningsfunktion fungerar. Kontrollera funktionen på chockläget. Kontrollera bromsar. Kontrollera motor till bendelsfunktion. Kontrollera att kablar och kontakter inte är skadade. Kontrollera att gavlarna enkelt kan monteras/demonteras på sängen. Kontrollera sängens grindar. Byt ut kromade detaljer om de är skadade. Reparera lackskador. Smörj enligt anvisningar. Se Underhåll Kontrollera att vajrar är hela och löper lätt. Skadade eller slitna delar skall bytas ut. Om batteribackup finns: Kontrollera om sängen fungerar med batteridrift. Batteriet skall bytas ut vart 3:e år. Sängen skall kontrolleras minst en gång per år, samt efter varje tvätt. 35

36 Proton Caretec AB Box 8 Mellangatan 1 SE Skillingaryd Växel Fax E-post caretec@proton.se Webb 36
