1 Bruksanvisning

2 Bruksanvisning för GHOST-cyklar Version

3 GHOST-bikes 1. Viktig information om din nya cykel och denna bruksanvisning Räckvidd Leveransomfattning Standardutrustning Tillval som ska monteras av cykelhandlaren Tillämpliga dokument Lagbestämmelser Konventioner Symboler och signalord Förkortningar Begreppsdefinitioner Bruksanvisningens uppbyggnad För din egen säkerhet Följ denna bruksanvisning Rådfråga din cykelhandlare Använd cykeln på rätt sätt Vilka arbeten får du själv utföra på din cykel? Vad måste du tänka på vid eftermontering av tillbehör samt ombyggnader? Vem får cykla på cykeln? Var får du använda cykeln? Tekniska data Tillåtna temperaturer och tillåten totalvikt Åtdragningsmoment för skruvförband Konstruktion och funktion Typer, kategorier, serier Mountainbike (full suspension + hardtail) Full suspension Hardtail Crosscykel (CROSS-serien) Landsvägscykel/racerhybrid (Serierna RACE, SPEEDLINE) Trekking- och citycykel (Serierna TREKKING, CITYLINE) Barn- och juniorcykel (POWERKID-serien) Ram och gaffel Bromsar Fram- och bakbroms Bromstyp Växel Kedjeväxel Navväxel Växelreglage Fästsystem för hjul och sadelstolpar 34 3

4 4.6 Material Uppdelning Information om kolfiber Information om ramkonstruktionen Så här sköter du kolfiberkomponenterna Däck Ramset Innan du använder cykeln första gången Före varje cykeltur Kontrollera hjulen Kontrollera att hjulen sitter fast och i rätt läge Kontrollera fälgarna Kontrollera slitage på fälgarna (gäller endast cyklar med fälgbromsar) Kontrollera kast på fälgarna Kontrollera smuts på fälgarna (gäller endast cyklar med fälgbromsar) Kontrollera däcken Kontrollera att däcket sitter som det ska Kontrollera ventilinställningen (gäller inte slanglösa däck) Kontrollera lufttrycket Övriga kontroller Kontrollera sadeln och sadelstolpen Kontrollera styret och styrstammen Kontrollera delar som har monterats på styret Kontrollera styrlagret Kontrollera fjädergaffeln Kontrollera bakdämparen Kontrollera bromsarna Kontrollera den allmänna funktionen Kontrollera de hydrauliska skivbromsarna Kontrollera de hydrauliska fälgbromsarna Kontrollera fälgbromsen och vajern (MTB) Kontrollera fälgbromsen och vajern (landsvägscykel) Kontrollera fotbromsen Kontrollera drivningen och kedjan Kontrollera belysningen Kontrollera pakethållaren Kontrollera stänkskärmarna Kontrollera stödet Kontrollera delar på barncyklar Övriga kontroller 58 4

5 GHOST-bikes 8. Ställa in och använda cykeln Ställa in sadelhöjden Ställa in fjädergaffeln Luftfjädrade fjädergafflar Ställa in lufttrycket Koppla till och från fjädringen Fjädergafflar utan luftfjädring Ställa in bakdämparen Använda växlarna Kedjeväxel Växla till större klinga/drev Växla till mindre klinga/drev Navväxel Växla till lägre växel Växla till högre växel Använda bromsarna Använda fästsystem för hjul och sadelstolpar Öppna och stänga snabbkopplingsaxeln på hjulet Öppna snabbkopplingsaxeln Stänga snabbkopplingsaxeln Öppna och stänga stickaxeln på hjulet Öppna stickaxeln Stänga stickaxeln Öppna och stänga snabbkopplingsaxeln på sadelstolpsfästet Öppna snabbkopplingsaxeln på sadelstolpsfästet Stänga snabbkopplingsaxeln på sadelstolpsfästet Skruvar, muttrar och fästen på hjulen Öppna och stänga skruvar, muttrar och fästen på sadelstolparna Öppna skruvar, muttrar och fästen på sadelstolparna Stänga skruvar, muttrar och fästen på sadelstolparna Lasta cykeln Cykla på cykeln Vad du ska göra om du har vält eller varit med om en olycka Allmänt Kolfiberramar Parkera cykeln säkert Cyklar med stöd Cyklar utan stöd 83 5

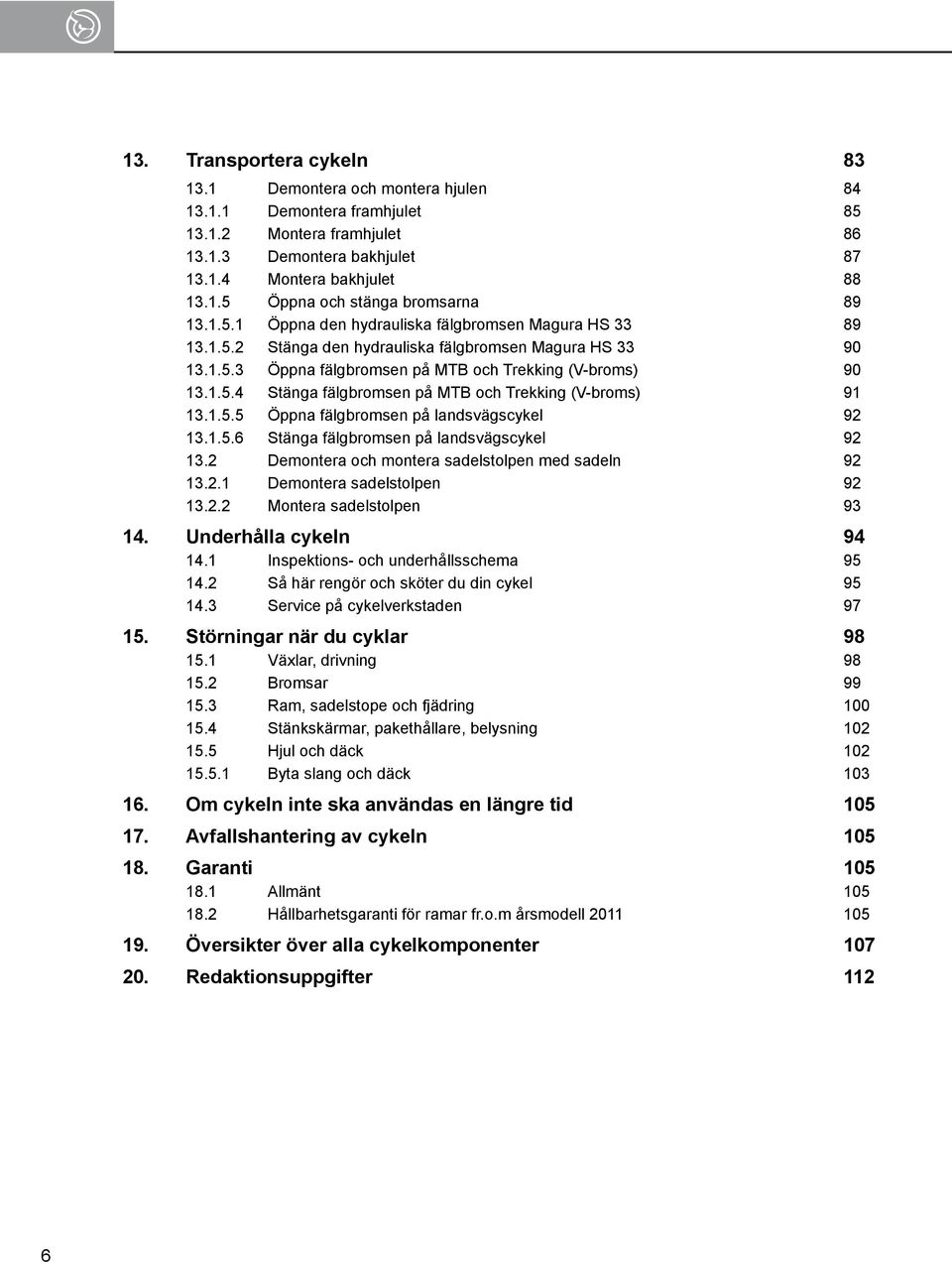

6 13. Transportera cykeln Demontera och montera hjulen Demontera framhjulet Montera framhjulet Demontera bakhjulet Montera bakhjulet Öppna och stänga bromsarna Öppna den hydrauliska fälgbromsen Magura HS Stänga den hydrauliska fälgbromsen Magura HS Öppna fälgbromsen på MTB och Trekking (V-broms) Stänga fälgbromsen på MTB och Trekking (V-broms) Öppna fälgbromsen på landsvägscykel Stänga fälgbromsen på landsvägscykel Demontera och montera sadelstolpen med sadeln Demontera sadelstolpen Montera sadelstolpen Underhålla cykeln Inspektions- och underhållsschema Så här rengör och sköter du din cykel Service på cykelverkstaden Störningar när du cyklar Växlar, drivning Bromsar Ram, sadelstope och fjädring Stänkskärmar, pakethållare, belysning Hjul och däck Byta slang och däck Om cykeln inte ska användas en längre tid Avfallshantering av cykeln Garanti Allmänt Hållbarhetsgaranti för ramar fr.o.m årsmodell Översikter över alla cykelkomponenter Redaktionsuppgifter 112 6

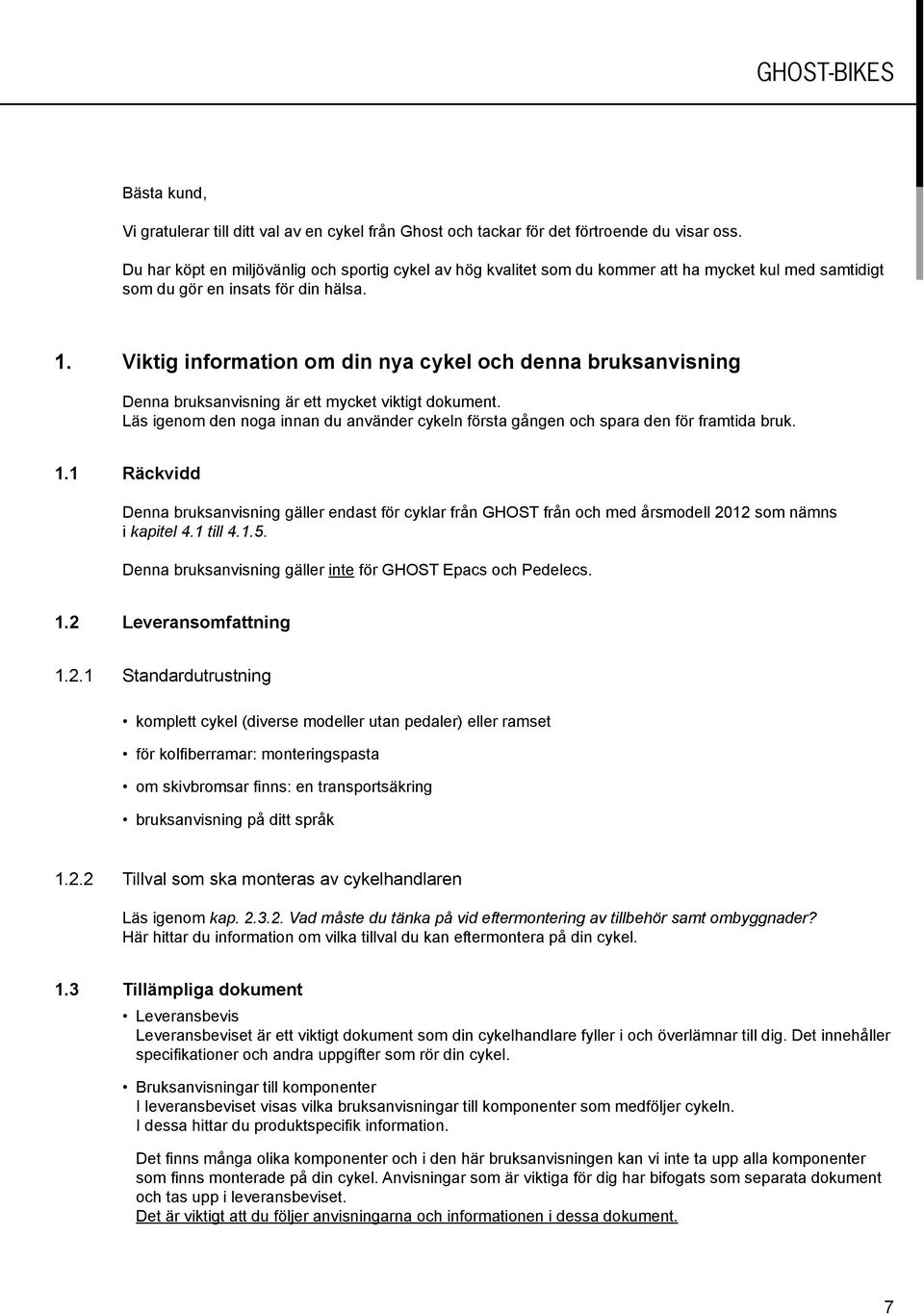

7 GHOST-bikes Bästa kund, Vi gratulerar till ditt val av en cykel från Ghost och tackar för det förtroende du visar oss. Du har köpt en miljövänlig och sportig cykel av hög kvalitet som du kommer att ha mycket kul med samtidigt som du gör en insats för din hälsa. 1. Viktig information om din nya cykel och denna bruksanvisning Denna bruksanvisning är ett mycket viktigt dokument. Läs igenom den noga innan du använder cykeln första gången och spara den för framtida bruk. 1.1 Räckvidd Denna bruksanvisning gäller endast för cyklar från GHOST från och med årsmodell 2012 som nämns i kapitel 4.1 till Denna bruksanvisning gäller inte för GHOST Epacs och Pedelecs. 1.2 Leveransomfattning Standardutrustning komplett cykel (diverse modeller utan pedaler) eller ramset för kolfiberramar: monteringspasta om skivbromsar finns: en transportsäkring bruksanvisning på ditt språk Tillval som ska monteras av cykelhandlaren Läs igenom kap Vad måste du tänka på vid eftermontering av tillbehör samt ombyggnader? Här hittar du information om vilka tillval du kan eftermontera på din cykel. 1.3 Tillämpliga dokument Leveransbevis Leveransbeviset är ett viktigt dokument som din cykelhandlare fyller i och överlämnar till dig. Det innehåller specifikationer och andra uppgifter som rör din cykel. Bruksanvisningar till komponenter I leveransbeviset visas vilka bruksanvisningar till komponenter som medföljer cykeln. I dessa hittar du produktspecifik information. Det finns många olika komponenter och i den här bruksanvisningen kan vi inte ta upp alla komponenter som finns monterade på din cykel. Anvisningar som är viktiga för dig har bifogats som separata dokument och tas upp i leveransbeviset. Det är viktigt att du följer anvisningarna och informationen i dessa dokument. 7

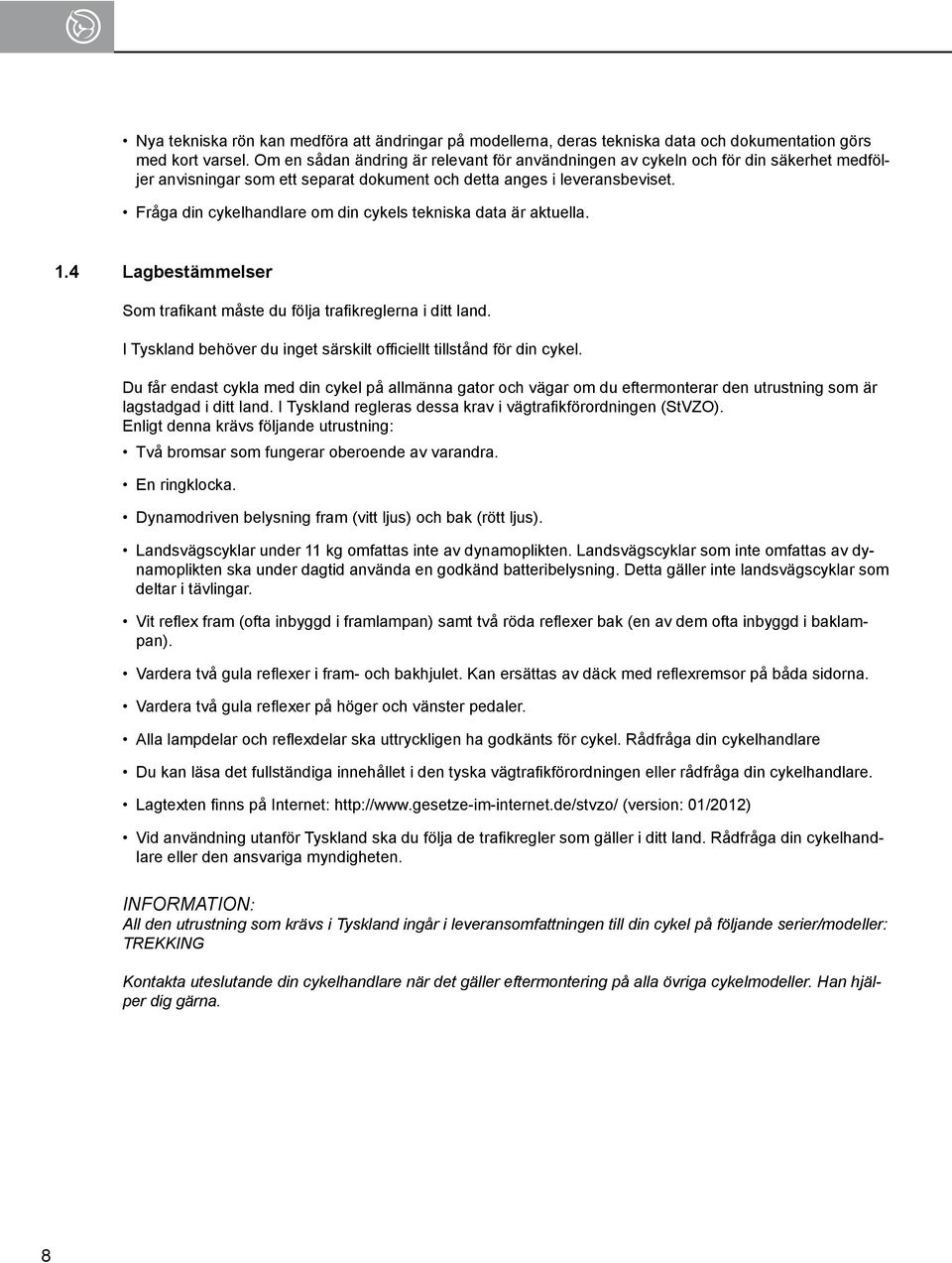

8 Nya tekniska rön kan medföra att ändringar på modellerna, deras tekniska data och dokumentation görs med kort varsel. Om en sådan ändring är relevant för användningen av cykeln och för din säkerhet medföljer anvisningar som ett separat dokument och detta anges i leveransbeviset. Fråga din cykelhandlare om din cykels tekniska data är aktuella. 1.4 Lagbestämmelser Som trafikant måste du följa trafikreglerna i ditt land. I Tyskland behöver du inget särskilt officiellt tillstånd för din cykel. Du får endast cykla med din cykel på allmänna gator och vägar om du eftermonterar den utrustning som är lagstadgad i ditt land. I Tyskland regleras dessa krav i vägtrafikförordningen (StVZO). Enligt denna krävs följande utrustning: Två bromsar som fungerar oberoende av varandra. En ringklocka. Dynamodriven belysning fram (vitt ljus) och bak (rött ljus). Landsvägscyklar under 11 kg omfattas inte av dynamoplikten. Landsvägscyklar som inte omfattas av dynamoplikten ska under dagtid använda en godkänd batteribelysning. Detta gäller inte landsvägscyklar som deltar i tävlingar. Vit reflex fram (ofta inbyggd i framlampan) samt två röda reflexer bak (en av dem ofta inbyggd i baklampan). Vardera två gula reflexer i fram- och bakhjulet. Kan ersättas av däck med reflexremsor på båda sidorna. Vardera två gula reflexer på höger och vänster pedaler. Alla lampdelar och reflexdelar ska uttryckligen ha godkänts för cykel. Rådfråga din cykelhandlare Du kan läsa det fullständiga innehållet i den tyska vägtrafikförordningen eller rådfråga din cykelhandlare. Lagtexten finns på Internet: (version: 01/2012) Vid användning utanför Tyskland ska du följa de trafikregler som gäller i ditt land. Rådfråga din cykelhandlare eller den ansvariga myndigheten. INFORMATION: All den utrustning som krävs i Tyskland ingår i leveransomfattningen till din cykel på följande serier/modeller: TREKKING Kontakta uteslutande din cykelhandlare när det gäller eftermontering på alla övriga cykelmodeller. Han hjälper dig gärna. 8

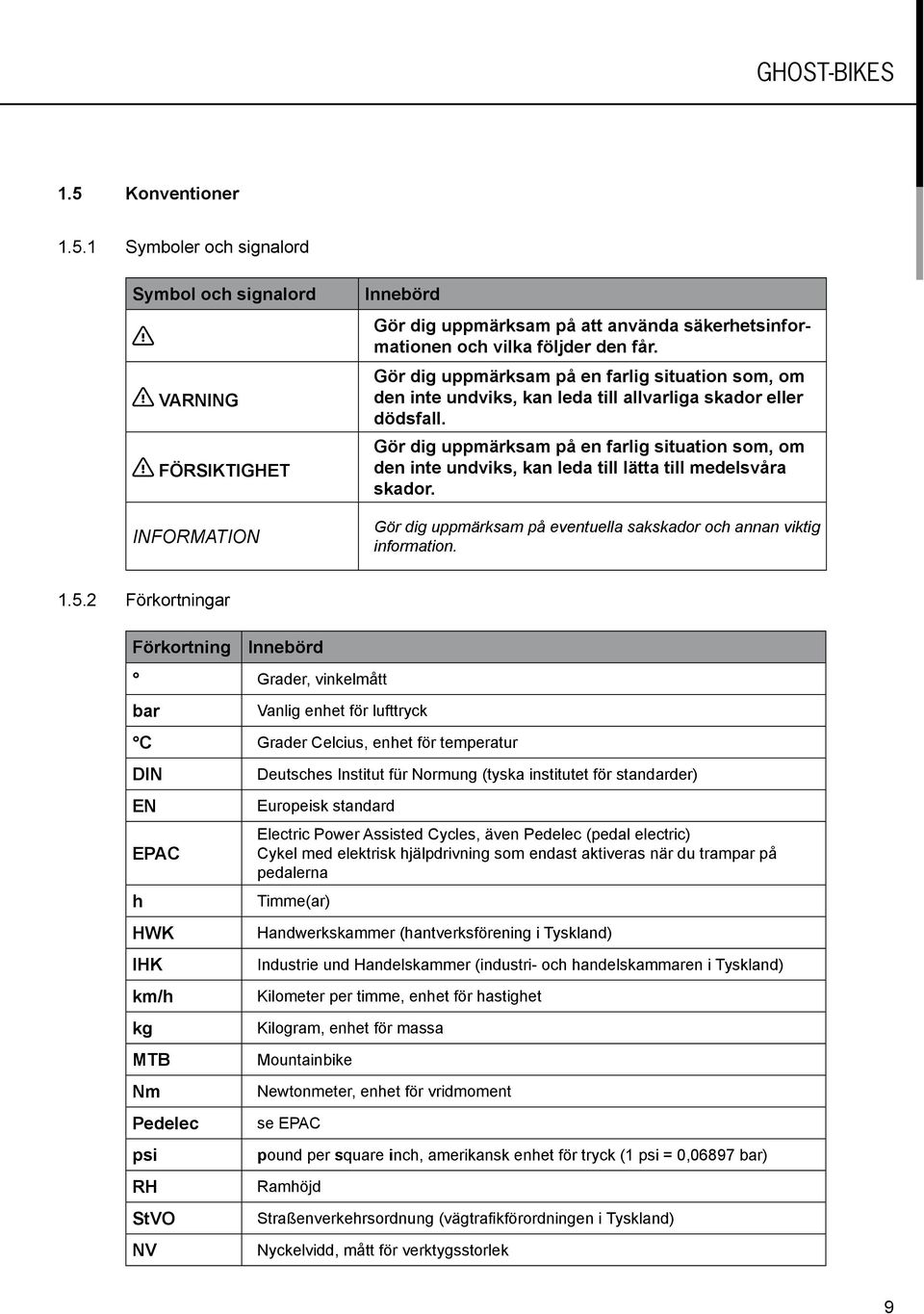

9 GHOST-bikes 1.5 Konventioner Symboler och signalord Symbol och signalord VARNING FÖRSIKTIGHET INFORMATION Innebörd Gör dig uppmärksam på att använda säkerhetsinformationen och vilka följder den får. Gör dig uppmärksam på en farlig situation som, om den inte undviks, kan leda till allvarliga skador eller dödsfall. Gör dig uppmärksam på en farlig situation som, om den inte undviks, kan leda till lätta till medelsvåra skador. Gör dig uppmärksam på eventuella sakskador och annan viktig information Förkortningar Förkortning Innebörd Grader, vinkelmått bar Vanlig enhet för lufttryck C Grader Celcius, enhet för temperatur DIN EN EPAC h HWK IHK km/h kg MTB Nm Pedelec psi RH StVO NV Deutsches Institut für Normung (tyska institutet för standarder) Europeisk standard Electric Power Assisted Cycles, även Pedelec (pedal electric) Cykel med elektrisk hjälpdrivning som endast aktiveras när du trampar på pedalerna Timme(ar) Handwerkskammer (hantverksförening i Tyskland) Industrie und Handelskammer (industri- och handelskammaren i Tyskland) Kilometer per timme, enhet för hastighet Kilogram, enhet för massa Mountainbike Newtonmeter, enhet för vridmoment se EPAC pound per square inch, amerikansk enhet för tryck (1 psi = 0,06897 bar) Ramhöjd Straßenverkehrsordnung (vägtrafikförordningen i Tyskland) Nyckelvidd, mått för verktygsstorlek 9

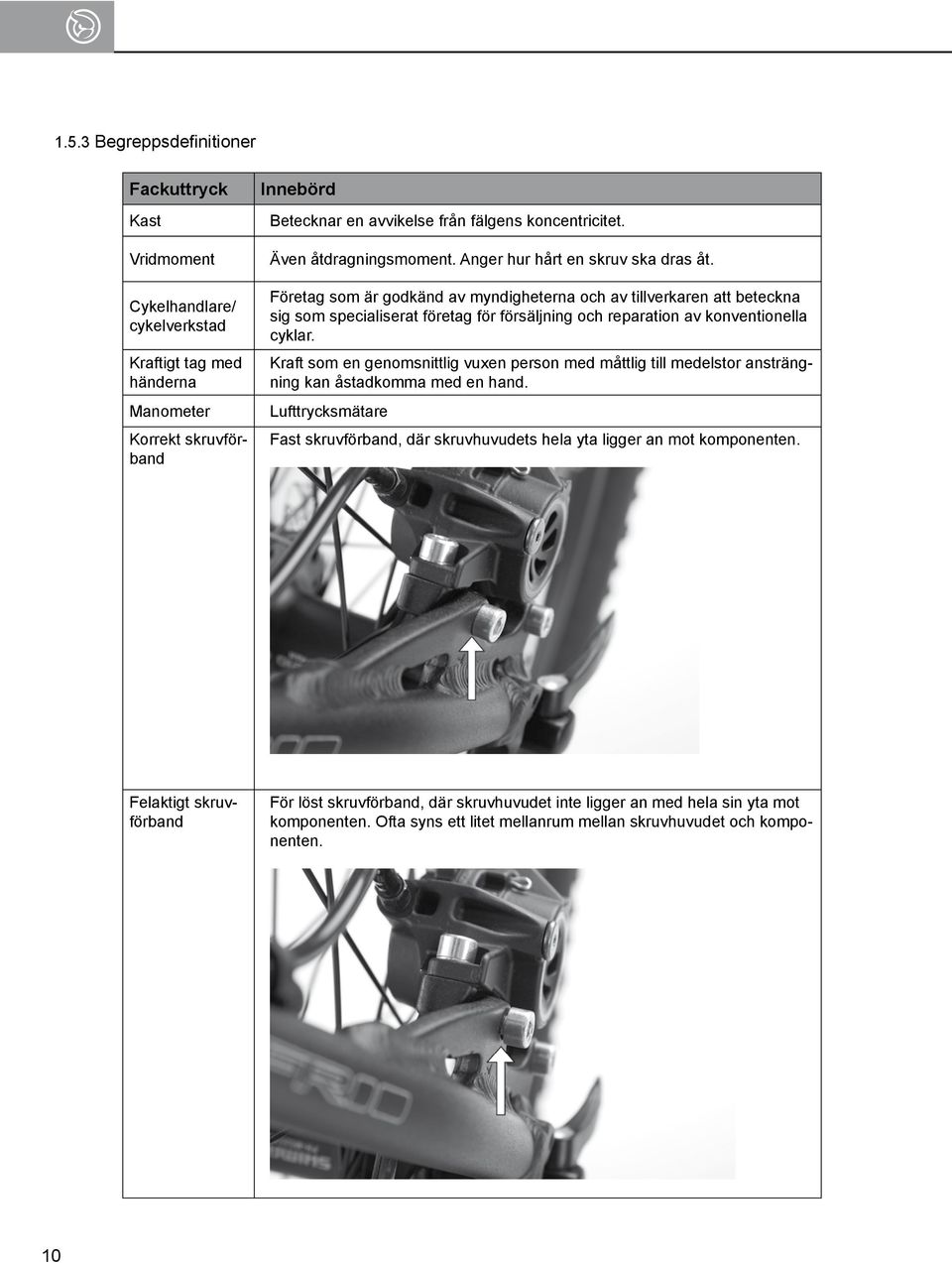

10 1.5.3 Begreppsdefinitioner Fackuttryck Kast Vridmoment Cykelhandlare/ cykelverkstad Kraftigt tag med händerna Manometer Korrekt skruvförband Innebörd Betecknar en avvikelse från fälgens koncentricitet. Även åtdragningsmoment. Anger hur hårt en skruv ska dras åt. Företag som är godkänd av myndigheterna och av tillverkaren att beteckna sig som specialiserat företag för försäljning och reparation av konventionella cyklar. Kraft som en genomsnittlig vuxen person med måttlig till medelstor ansträngning kan åstadkomma med en hand. Lufttrycksmätare Fast skruvförband, där skruvhuvudets hela yta ligger an mot komponenten. Felaktigt skruvförband För löst skruvförband, där skruvhuvudet inte ligger an med hela sin yta mot komponenten. Ofta syns ett litet mellanrum mellan skruvhuvudet och komponenten. 10

11 GHOST-bikes Bruksanvisningens uppbyggnad Bruksanvisningen är uppbyggd på följande sätt: Säkerhetsanvisningar markeras med en symbol, ett signalord och fetstil, se kap Symboler och signalord. Instruerande texter är numrerade. Korsreferenser är kursiverade. Bilder med beskrivningar är neutrala och gäller för alla cykelmodeller i denna bruksanvisning. Här hittar du bilder på alla cykelkomponenter och -delar som nämns i texten: Kapitel 19, Översiktsbilder med alla cykelkomponenter. Riktningsbeteckningar: I den här bruksanvisningen använder vi följande beteckningar för föremålets riktning i rummet: Vänster, höger, fram och bak gäller alltid i färdriktningen. 2. För din egen säkerhet 2.1 Följ denna bruksanvisning Läs igenom bruksanvisningen noga innan du använder cykeln första gången. Kontrollera att cykelhandlaren har fyllt i hela leveransbeviset för din cykel och att du har fått alla dokument som anges i leveransbeviset. Kontakta cykelhandlaren och något saknas. Använd inte cykeln förrän du har fått all dokumentation och har läst igenom den noga. Om du säljer eller ger bort cykeln ska du överlämna bruksanvisningen till den nya ägaren. Bruksanvisning för Barn- och juniorcyklar: Denna bruksanvisning vänder sig till målsmännen för de barn eller ungdomar som använder cykeln. Om det i bruksanvisningen exempelvis står du eller din cykel handlar det alltid om barnen, ungdomarna och deras cyklar. Gå igenom bruksanvisningen tillsammans med barnet och förklara vad det står, i synnerhet varningarna. Som målsman är det ditt ansvar att se till att cykeln används på ett säkert sätt. 11

12 2.2 Rådfråga din cykelhandlare INFORMATION: Cykelhandlaren är en mycket viktig person för dig även efter att du har valt vilken cykel du ska köpa och fått den färdigmonterad. Han är din kontaktperson när det gäller inspektion och underhåll, ombyggnader och reparationer av alla slag. Kontakta din cykelhandlare om du har frågor som gäller din cykel. 2.3 Använd cykeln på rätt sätt Om du inte använder cykeln på rätt sätt kan det uppstå farliga körsituationer, fall och olyckor. Använd alltid cykeln enligt anvisningarna i bruksanvisningen och de övriga dokumenten Vilka arbeten får du själv utföra på din cykel? Fel på din cykel som uppstår på grund av arbeten som inte har utförts fackmässigt kan skada cykeln och försämra driftsäkerheten. Det kan leda till farliga körsituationer, fall och olyckor. Du får endast utföra arbeten på cykeln som beskrivs i bruksanvisningarna och som du har rätt verktyg för. Förändra inte komponenternas utformning på din cykel. Alla andra arbeten får endast utföras av en cykelhandlare Vad måste du tänka på vid eftermontering av tillbehör samt ombyggnader? Eftermontering av tillbehör och ombyggnader som inte är tillåtna för din cykel, kan skada cykeln och försämra driftsäkerheten. Det kan leda till farliga körsituationer, fall och olyckor. Eftermontera aldrig komponenter själv på cykeln och utför inga ombyggnader själv. Välj tillbehör och ombyggnadsdelar i samråd med cykelhandlaren. Du får eftermontera följande tillbehör: Klickpedaler Cykeldator Flaskhållare (endast om det går att fästa en sådan) Utrustning för cykling på allmänna gator och vägar enligt de föreskrifter som gäller i ditt land (endast om det går att fästa sådan utrustning) Pakethållare (endast om det går att fästa en sådan) Barnsits, om du använder en pakethållare som är godkänd för en barnsits. Fråga din cykelhandlare. Han hjälper dig gärna. Cykelväskor, om du använder en pakethållare som är godkänd för cykelväskor. Fråga din cykelhandlare. Han hjälper dig gärna. 12

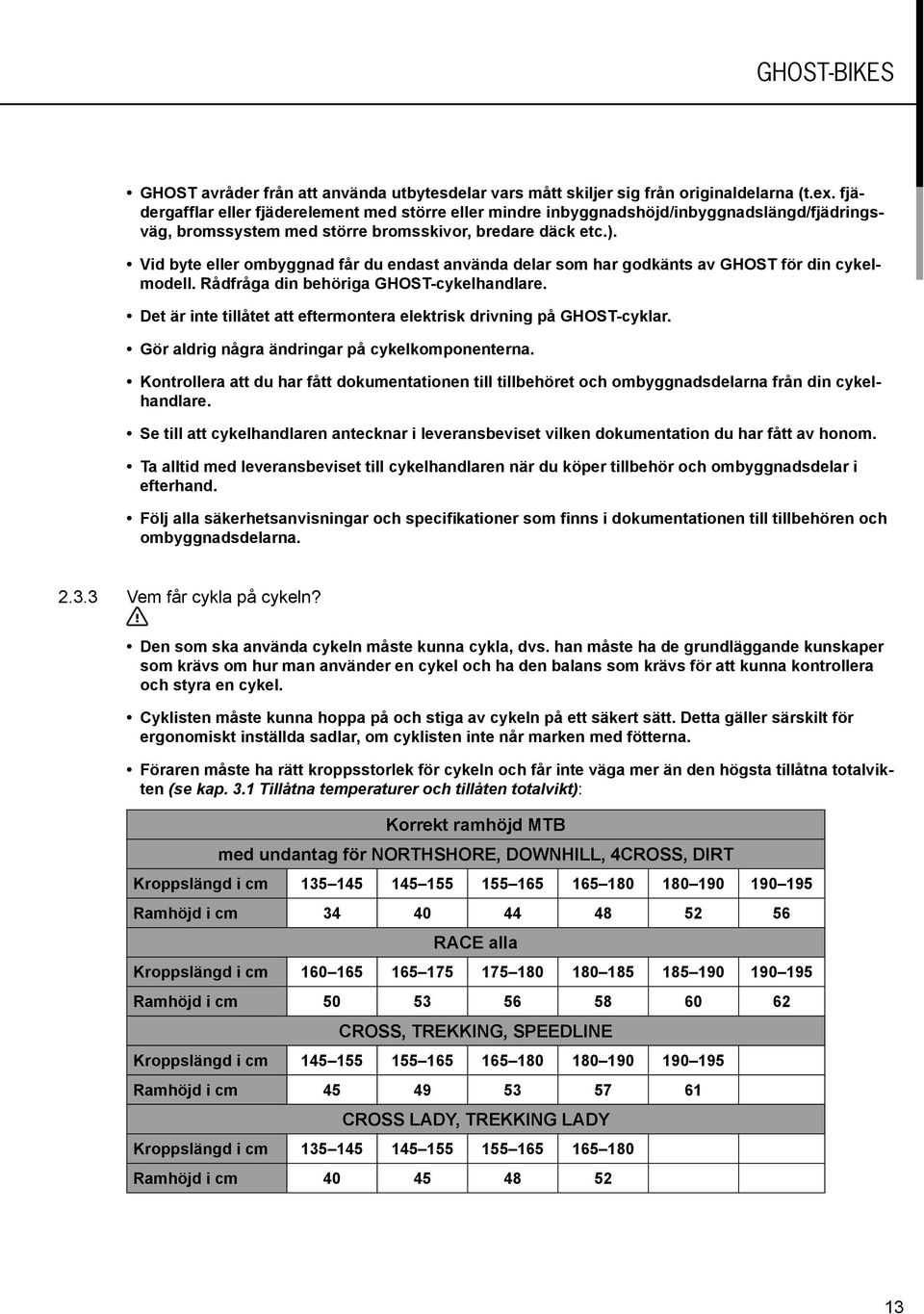

13 GHOST-bikes GHOST avråder från att använda utbytesdelar vars mått skiljer sig från originaldelarna (t.ex. fjädergafflar eller fjäderelement med större eller mindre inbyggnadshöjd/inbyggnadslängd/fjädringsväg, bromssystem med större bromsskivor, bredare däck etc.). Vid byte eller ombyggnad får du endast använda delar som har godkänts av GHOST för din cykelmodell. Rådfråga din behöriga GHOST-cykelhandlare. Det är inte tillåtet att eftermontera elektrisk drivning på GHOST-cyklar. Gör aldrig några ändringar på cykelkomponenterna. Kontrollera att du har fått dokumentationen till tillbehöret och ombyggnadsdelarna från din cykelhandlare. Se till att cykelhandlaren antecknar i leveransbeviset vilken dokumentation du har fått av honom. Ta alltid med leveransbeviset till cykelhandlaren när du köper tillbehör och ombyggnadsdelar i efterhand. Följ alla säkerhetsanvisningar och specifikationer som finns i dokumentationen till tillbehören och ombyggnadsdelarna Vem får cykla på cykeln? Den som ska använda cykeln måste kunna cykla, dvs. han måste ha de grundläggande kunskaper som krävs om hur man använder en cykel och ha den balans som krävs för att kunna kontrollera och styra en cykel. Cyklisten måste kunna hoppa på och stiga av cykeln på ett säkert sätt. Detta gäller särskilt för ergonomiskt inställda sadlar, om cyklisten inte når marken med fötterna. Föraren måste ha rätt kroppsstorlek för cykeln och får inte väga mer än den högsta tillåtna totalvikten (se kap. 3.1 Tillåtna temperaturer och tillåten totalvikt): Korrekt ramhöjd MTB med undantag för NORTHSHORE, DOWNHILL, 4CROSS, DIRT Kroppslängd i cm Ramhöjd i cm RACE alla Kroppslängd i cm Ramhöjd i cm CROSS, TREKKING, SPEEDLINE Kroppslängd i cm Ramhöjd i cm CROSS LADY, TREKKING LADY Kroppslängd i cm Ramhöjd i cm

14 INFORMATION: Värdena nedan anges bara i informationssyfte. Olika faktorer kan göra att ramhöjden måste vara mindre eller större. Rådfråga din cykelhandlare. Han hjälper dig gärna. Barn och ungdomar måste kunna hantera cykeln på ett säkert sätt. Cykeltypen, storleken och manöverdonen (t.ex. bromshandtaget) måste vara anpassade efter barnets händer. Kontakta din cykelhandlare. Han hjälper dig gärna. Fysisk och psykisk hälsa när cyklisten ska cykla på allmänna gator och vägar: Cyklisten måste fysiskt och psykiskt kunna delta i den allmänna vägtrafiken. INFORMATION: Information om de tekniska tillträdesvillkoren för cykling i den allmänna vägtrafiken finns i kapitel 1.4 Lagbestämmelser Var får du använda cykeln? Om du överbelastar cykeln genom att använda den på gator, vägar och banor som den inte är avsedd för, kan komponenter på cykeln brytas eller sluta fungera. Det kan leda till farliga körsituationer, fall och olyckor. Cykla endast på gator, vägar och banor som är godkända för din cykelmodell enligt indelningen nedan. INFORMATION: Alla cyklar är indelade i kategorier (se indelningen nedan och även kapitel 4.1 Typer, kategorier och serier). Förklaringar till kategoriseringen nedan Symbol X Innebörd Godkänt - Ej godkänt X* På allmänna gator och vägar är det endast tillåtet att cykla med lagstadgad extrautrustning, se kapitel 1.4 Lagbestämmelser. 14

15 GHOST-bikes Beteckning Väg Förstärkta vägar Cross-Country All Mountain Tour All Mountain Trail Enduro Freeride Downhill Dirt Sportpark Hopp Definition Asfalterade vägar. Vägar med fast underlag som sand, makadam eller liknande (t.ex. skogsvägar, grusvägar). Terräng med vägar, skogsvägar, grusvägar, makadambelagda vägar, flera upp- och nedförsbackar. Högt tempo i nedförsbacke i hård terräng med lösa stenar, stora rötter, stora hopp och kraftiga stötar kännetecknar detta användningsområde. Vägar med löst underlag, rötter, upphöjningar, stenar och avsatser etc. Med tilltagande fjädringsväg kan terrängen som cyklarna används i också vara allt grövre. Köregenskaperna i nedförsbacke i svår terräng blir allt mer framträdande. Köregenskapernas kvalitet i uppförsbacke sätts högt tack vare avancerade stommar, men blir mindre viktiga när vi når kategorin Freeride. Cyklarna har konstruerats för extrema körförhållanden. Specialbanor för den här typen av cyklar (BMX-banor). Terräng särskilt anpassad för Freeride, Downhill och Dirt. INFORMATION: Det är i princip tillåtet att hoppa med dessa cyklar, men du gör det på egen risk. Delta i en körteknikutbildning, så att du får en känsla för vilka hopp som går att utföra med de olika cyklarna. Kunskaper och erfarenhet av detta är en förutsättning när du ska använda dessa sportcyklar. 15

16 Modell Användningsområde/kategori Väg Förstärkta vägar Cross-Country All Mountain Tour All Mountain Trail Enduro Freeride Downhill Dirt Sportpark Hopp SE, EBS COMP, EBS PRO, MISS, POWERKID X* X X RT, MISS RT, HTX, EBS HTX X* X X AMR, MISS AMR, EBS AMR, ASX X* X X X AMR PLUS X* X X X X CAGUA X* X X X X X NORTHSHORE X* X X X X X X - - X X DOWNHILL X* X X X X X X X - X X 4CROSS, DIRT X* X X X X RACE, EBS RACE, SPEEDLINE X* TREKKING X X CROSS X* X INFORMATION: Även cyklar i andra kategorier kan vara utrustade med landsvägsdäck eller liknande däck. Sådana däck kännetecknas av att de har en högsta bredd på 28 mm. Detta anges med två siffror på sidan av däcket, t.ex eller Dessa cyklar omfattas av informationen för ROAD RACE. Däckstorleken anges på däcksidan. Körsäkerheten på gator, vägar och i terrängen är beroende av hastigheten. Ju högre tempo du håller, desto större blir risken! Tänk på att gator och vägar kan vara skadade eller ha hinder som försämrar körsäkerheten och som kan skada din cykel. Kör mycket långsamt och försiktigt i sådana områden. I nödfall kan du leda eller bära cykeln över sådana underlag. Använd uteslutande cykeln som ett rent fortskaffningsmedel. Om du kör sportigt, hoppar eller håller ett högt tempo finns det risk för att du välter. Anpassa cyklingen efter dina kunskaper. 16

17 GHOST-bikes 3. Tekniska data 3.1 Tillåtna temperaturer och tillåten totalvikt Tillåten omgivningstemperatur 10 till +50 C. MTB inkl. DOWNHILL, NORTHSHORE, 4X, DIRT: 120 kg Högsta tillåtna totalvikt CROSS, SPEEDLINE, RACE: TREKKING: POWERKID 24": 120 kg 140 kg 100 kg POWERKID 20": 80 kg POWERKID 16"/12": 50 kg 3.2 Åtdragningsmoment för skruvförband Komponent Tillverkare Modell/typ Anslutning Typ av anslutning Åtdragningsmoment (Nm) Sadelstolpsfäste ram Alla Aluminiumram Fäste sadelstolpe En skruv 5 8 Sadelstolpsfäste ram Alla Kolfiberram Fäste sadelstolpe En skruv

18 4. Konstruktion och funktion 4.1 Typer, kategorier, serier Vi producerar olika cykeltyper. Dessa typer har vi delat upp i olika kategorier och produktserier. INFORMATION: Kategorierna hittar du i kapitel Var får du använda cykeln? Typ Mountainbike (MTB) Full suspension Hardtail Produktserie RT MISS RT AMR MISS AMR EBS AMR ASX AMR PLUS CAGUA NORTHSHORE DOWNHILL SE EBS COMP/PRO MISS HTX EBS HTX 4CROSS DIRT Standardutrustning enligt vägtrafikförordningen (StVZO) Crossbike CROSS - - RACE - - Landsvägscykel, racerhybrid EBS RACE SPEEDLINE Trekking- och citycykel TREKKING X X POWERKID 20" - - Barn- och juniorcykel Hardtail Hardtail med stel framgaffel POWERKID 24" POWERKID 12" POWERKID 16" - - Navdynamo i framhjul 18

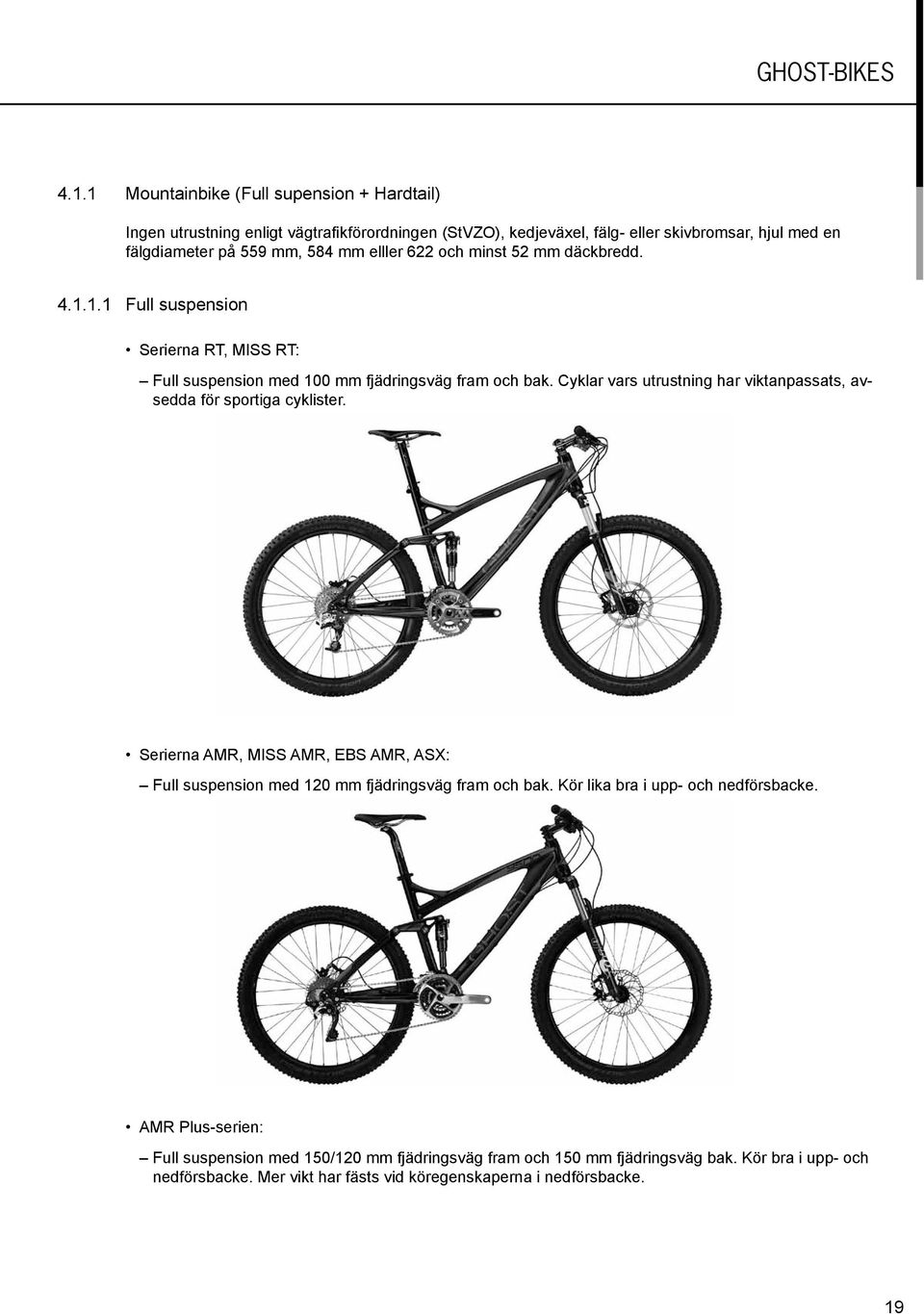

19 GHOST-bikes Mountainbike (Full supension + Hardtail) Ingen utrustning enligt vägtrafikförordningen (StVZO), kedjeväxel, fälg- eller skivbromsar, hjul med en fälgdiameter på 559 mm, 584 mm elller 622 och minst 52 mm däckbredd Full suspension Serierna RT, MISS RT: Full suspension med 100 mm fjädringsväg fram och bak. Cyklar vars utrustning har viktanpassats, avsedda för sportiga cyklister. Serierna AMR, MISS AMR, EBS AMR, ASX: Full suspension med 120 mm fjädringsväg fram och bak. Kör lika bra i upp- och nedförsbacke. AMR Plus-serien: Full suspension med 150/120 mm fjädringsväg fram och 150 mm fjädringsväg bak. Kör bra i upp- och nedförsbacke. Mer vikt har fästs vid köregenskaperna i nedförsbacke. 19

20 CAGUA-serien: Full suspension med 150/120 mm fjädringsväg fram och 150 mm fjädringsväg bak. Kör bra i upp- och nedförsbacke. Mer vikt har fästs vid köregenskaperna i nedförsbacke. Serierna DOWNHILL, NORTHSHORE: Full suspension med 200 mm resp. 180 mm fjädringsväg fram och bak. Anpassad för Downhill och Bikepark. 20

21 GHOST-bikes Hardtail Serierna SE, MISS (ej MISS RT, MISS AMR), EBS (ej EBS HTX, EBS AMR, EBS RACE): Hardtail med 100 mm fjädringsväg fram. Solida vardagscyklar för cyklisten som kör en sträcka på sin fritid. HTX-serien: Hardtail med 100 mm fjädringsväg fram. Cyklar vars utrustning har viktanpassats, avsedda för sportiga cyklister. 21

22 Serierna 4CROSS, DIRT: Hardtail med 100 mm fjädringsväg fram. Anpassad för Bikepark och för hopp. Utrustad som en mountainbike, men vissa modeller har endast en broms och saknar eller har bara en växel till den bakre kuggkranskassetten Crossbike (CROSS-serien) Ingen utrustning enligt vägtrafikförordningen (StVZO), kedjeväxel, fälg- eller skivbromsar, hjul med en fälgdiameter på 622 mm och en däckbredd på 42 mm. CROSS-serien Hardtail med 60 resp. 63 mm fjädringsväg fram. Vardagscyklar för cyklister som vill komma fram snabbt på gator och vägar. 22

23 GHOST-bikes Landsvägscykel/racerhybrid (Serierna RACE, SPEEDLINE) Ingen utrustning enligt vägtrafikförordningen (StVZO), kedjeväxel, fälg- eller skivbromsar, hjul med en fälgdiameter på 622 mm. RACE-serien: Landsvägscyklar med ofjädrad ram och stel gaffel för snabb och sportig cykling på gatan. Racerstyre Fälgbromsar Däckbredd: 23 mm SPEEDLINE-serien: Cyklar med ofjädrad ram och stel gaffel för snabb och bekväm cykling på gatan. Rakt styre eller styre som liknar det som finns på mountainbikes Samma växelreglage som på mountainbikes 23

24 Fälg- eller skivbromsar som på mountainbikes Däckbredd: 35 mm Trekkingcykel (TREKKING-serien) Utrustning enligt vägtrafikförordningen (StVZO), utrustad med kedje- eller navväxel, två fälg- eller skivbromsar, pakethållare, stänkskärmar. TREKKING-serien: Ofjädrad eller hardtail med 60 mm fjädringsväg fram. Komplett utrustade vardagscyklar för cyklister som vill komma fram bekvämt på gator och vägar. Rakt styre eller styre som liknar det som finns på mountainbikes Samma växelreglage som på mountainbikes Fälg- eller skivbromsar som på mountainbikes Navdymano 24

25 GHOST-bikes Barn- och juniorcykel (POWERKID-serien) Ingen utrustning enligt vägtrafikförordningen (StVZO), kedjeväxel eller ingen växel, fälg- och/eller fotbroms. POWERKID 12" och 16": Ofjädrad ram och stel gaffel Ingen växel Fälgbroms fram Fotbroms bak Stödhjul (tillval) Flagga (tillval) Hjulstorlek 12" resp. 16" Powerkid 20": Mycket lik en MTB Hardtail med fjädergaffel med 35 mm fjädringsväg Kedjeväxel bak med 7 växlar Fälgbromsar som på mountainbikes Hjulstorlek 20" 25

26 Powerkid 24": Motsvarar en MTB med mindre hjulstorlek Hardtail med fjädergaffel med 50 mm fjädringsväg Kedjeväxel med 24 växlar Fälgbromsar som på mountainbikes Hjulstorlek 24" 4.2 Ram och gaffel Ramar och gafflar finns i följande utföranden: 26

27 GHOST-bikes Ofjädrad hardtail: ofjädrad ram och gaffel Fjädrad hardtail: ofjädrad ram, men fjädergaffel Full suspension: fjädrad ram och fjädergaffel På heldämpade cyklar finns det olika fjädersystem med olika antal länkar. Du kan lätt räkna antalet länkar. Stödet till fjäderelementet räknas inte som länk. 27

28 4.3 Bromsar Fram- och bakbroms Cykeln har två bromsar som fungerar oberoende av varandra. På många modeller är bakbromsen en fotbroms som aktiveras när man trampar bakåt. Normalt sätt är bromshandtaget som sitter på vänster sida på styret kopplad till framhjulsbromsen och bromshandtaget på höger sida på styret är kopplad till bakhjulsbromsen. Detta kan dock variera beroende på nationella krav och föreskrifter. Lär dig hur bromsarna fungerar och vänj dig vid dem. Har din cykel två handbromshandtag av samma typ, kan cykelhandlaren ändra dem om du vill Bromstyp På våra cyklar har följande bromsar monterats: Hydrauliska skivbromsar 28

29 GHOST-bikes Fälgbromsar Hydrauliska fälgbromsar (Magura HS11 och HS33) Mekaniska fälgbromsar (V-bromsar) 29

30 Fälgbroms för landsvägscykel Fotbroms (endast på bakhjulet) 30

31 GHOST-bikes 4.4 Växel På våra cyklar har följande växlar monterats: Kedjeväxel Navväxel 31

32 Ingen växel (1-växlad) Kedjeväxel Med en kedjeväxel får du den bästa möjliga växeln i alla hastigheter och den gör det bland annat lättare att cykla i uppförsbackar. När du växlar flyttas kedjan till ett annat kugghjul. På vevpartiet kallas kugghjulen klingor och på kuggkransen kallas de drev. Det går endast att växla när du cyklar. Vevpartiet måste nu vridas i färdriktningen. Växelreglaget på styrets vänstra sida aktiverar framväxeln på vevpartiet. När du växlar till en större klinga får du högre utväxling (högre växel). Trampmotståndet blir högre och du kan köra fortare. Växelreglaget på styrets högra sida aktiverar bakväxeln. När du växlar till ett större drev får du en lägre utväxling (lägre växel). Trampmotståndet blir lägre och du kör långsammare, men det blir lättare att köra uppför stigningar. Antalet växlar beräknas så här: Antalet klingor fram multiplicerat med antalet kuggkransar bak. Exempelvis 2 klingor x 10 kuggkransar = 20 växlar Navväxel På en navväxel sitter det en växel i bakhjulsnavet. När du använder växelreglaget griper de olika kugghjulen i navet in i varandra och därmed ändras utväxlingsförhållandet. På cyklar med naväxel använder vi 8- resp. 11-växlat Shimano Alfine växelnav med frihjul, alltså utan fotbroms Växelreglage Vi använder följande växelreglage på våra cyklar: 32

33 GHOST-bikes Shimano växelreglage för MTB Sram växelreglage för MTB Shimano broms-/växelreglage för MTB Shimano broms-/växelreglage för landsvägscykel 33

34 Shimano broms-/växelreglage för elektriskt Di2-reglage för landsvägscykel Sram broms-/växelreglage för landsvägscykel Shimano växelreglage med gripshift för MTB 4.5 Fästsystem för hjul och sadelstolpar På våra cyklar använder vi följande axelfastspänningssystem för fäste av hjul och sadelstolpar: Snabbkopplingsaxlar 34

35 GHOST-bikes Snabbkopplingsaxel för sadelstolpe Stickaxlar Skruvklämma 4.6 Material Uppdelning Till våra cykelramar använder vi aluminiumlegeringar och kolfibermaterial. GHOST-cyklar med kolfiberramar känner du igen på ordet LECTOR i typbeteckningen. Alla andra cyklar tillverkas med aluminiumramar Information om kolfiber VARNING Risk på grund av fall och olyckor Kolfiber är ett modernt material inom cykel- och fordonstillverkningen. Men kolfiberdelar är känsliga för skador. Fel vid montering eller användning kan leda till brott och därmed till farliga körsituationer, fall, olyckor och sakskador. Slag- och stötbelastningar som uppstår på grund av felaktig användning eller vid fall och olyckor samt från stenslag kan leda till osynliga skador i kolfiberväven och/eller till delamination (dvs. att limmade kolfiberskikt lossnar). 35

36 Om kolfiberkomponenterna har sådana förstadier till skador kan de brytas på grund av kraften när du använder cykeln, vilket ger upphov till farliga körsituationer, fall, olyckor och sakskador. Det är viktigt att du följer alla anvisningar om hur man använder kolfiberkomponenter. Efter fall eller andra stora mekaniska påfrestningar som inte tillhör normal användning får kolfiberramar och kolfiberkomponenter inte längre användas. Om du har vält med cykeln ska du omgående kontakta en cykelhandlare som har auktoriserats av tillverkaren och låta honom skicka in de berörda delarna till tillverkaren för bedömning. Kontakta din cykelhandlare om du har frågor som gäller hanteringen av kolfiberkomponenter. Han hjälper dig gärna. Kolfiber är en förkortning för kolfiberförstärkt plast. Den betecknar ett kompositmaterial av fiber och plast, där kolfibrerna är inbäddade i flera lager plastmassa. Denna massa består av duroplaster (epoxiharts). Till materialets främsta uppgifter hör att överföra och fördela de krafter som uppstår och att fixera fibrerna. Dragstyrkan är precis som hos alla fiberförstärkta kompositmaterial avsevärt högre i fiberriktningen än mot fiberriktningen. Därför placeras kolfibrerna i många olika riktningar, så att de ska kunna ta upp alla krafter som uppstår Information om ramkonstruktionen Med hjälp av exakta analyser och realistiska simuleringar av de krafter som uppstår i ramen har fiberriktningarna i olika områden, t.ex. i vevlagret eller på styrröret, kunnat göras ännu effektivare. Dessa avancerade produkter framställs för hand. Därför kan det finnas skillnader i utseendet, men sådana skillnader utgör inget giltigt reklamationsskäl Så här sköter du kolfiberkomponenterna 1. Montera aldrig klämmor, skruvförband, fästen eller andra föremål som kan utöva mekaniska krafter på kolfiberröret. Undantaget från detta är uttryckligt angivna områden på komponenter, t.ex. styren och sadelstolpar. Men det är viktigt att du följer åtdragningsmomenten exakt. 2. Fastspänning på mekställ eller andra fästen: Spänn aldrig fast cykelns kolfiberrör eller kolfibersadelstolpar i mekställets klämbackar. Montera istället tillfälligt en aluminiumsadelstolpe med samma diameter när du ska spänna fast cykeln i mekstället. Anvisningarna till hur du demonterar och montera denna finns i kapitel 13.2 Demontera och montera sadelstolpen med sadeln. 3. Var försiktig när du använder bygellås. De kan ibland skada ramen. När du använder bygellås ska du se till att de som högst vidrör kolfiberröret, men de får inte belasta det med sin kläm- eller viktkraft. 4. Sadelrörsklamma/sadelstolpe: Det föreskrivna åtdragningsmomentet för skruven till sadelrörsklamman är 5-6 Nm. Sadelröret får inte ha brotschats eller bearbetats mekaniskt på annat sätt. Sadelstolpen och sadelröret får inte smörjas. Endast den medföljande kolfibermonteringspastan får användas. 36 Sadelstolpar får endast monteras med hjälp av den medföljande kolfibermonteringspastan i en kolfiberram.

37 GHOST-bikes Sadelrörsklamman får inte stängas när sadelstolpen har demonterats, eftersom det då kan uppstå skador på sadelröret som inte kan repareras. Ta ut sadelstolpen ur ramen varannan månad, rengör den och smörj den med ny kolfibermonteringspasta. Se kapitel 13.2 Demontera och montera sadelstolpen med sadeln. 5. Flaskhållare: Gängsatserna är avsedda för montering av vanliga flaskhållare. Flaskhållaren ska fästas i ramen med skruvarna med max. åtdragningsmoment 4 Nm. 6. Träningsrullar: Det är inte tillåtet att använda träningsrullar med fast inspänning. Genom den fasta inspänningen av cykelns dropout och snabbkopplingsaxel uppstår påfrestningar som tydligt avviker från de som uppstår under tillåten cykling. Det kan leda till skador på cykelramen. Det är tillåtet att använda en lös rulle utan fast inspänning av ramen. 7. Transport: Se kapitel 13 Transportera cykeln. 4.7 Däck GHOST-cyklar har olika däck som standardutrustning. Däckmärke, typ, storlek och lufttrycksuppgifter finns på däcksidorna. När det gäller ventiltyper använder vi i första hand slangar med prestaventil som även brukar kallas fransk ventil. På modeller i POWERKID-serien kan både slangar med prestaventil och bilventil monteras. På bilderna nedan visar vi hur de ser ut. När du använder reservslangar måste du se till att enbart använda slangar som har samma ventil som originalslangen, eftersom diametern skiljer sig åt mellan presta- och bilventilerna. Bilventil Blixtventil Prestaventil (fransk ventil) 37

38 5. Ramset VARNING Risk på grund av fall och olyckor Felaktig montering av cykeln och användning av olämpliga komponenter kan leda till allvarliga fallolyckor. Många GHOST-ramar kan köpas separat och monteras efter individuella önskemål. Den person som monterar en cykelram till en komplett cykel betraktas som tillverkare och ansvarar för eventuella monteringsfel och brister. GHOST GODKÄNNER ENDAST ATT AUKTORISERADE CYKELHANDLARE BYGGER RAMEN. Denna bruksanvisning är ingen monteringsanvisning för montering av ett ramset till en komplett cykel. Vid montering av ramen får endast delar användas som har samma konstruktion och dimensioner som de delar som används i standardutförandet. Välj endast komponenter tillsammans med din cykelhandlare. Han vet vilka delar som är lämpliga för din ram. 6. Innan du använder cykeln första gången VARNING Risk på grund av fall och olyckor Din cykel levereras förmonterad till cykelhandlaren. Säkerhetsrelevanta delar har delvis inte färdigmonterats och/eller ställts in klart. Din cykel måste först slutmonteras av cykelhandlaren, dvs. göras driftsäker. Kontrollera att cykelhandlaren har fyllt i hela inspektionschecklistan för överlämnandet i leveransbeviset till din cykel. Ställ in cykeln så att den passar dig innan du cyklar på den. Låt cykelhandlaren ställa in rätt sadelhöjd och sadelposition för dig. Låt cykelhandlaren förklara cykelns teknik för dig. Försegla cykeln med sprayvax. Se kap Så här rengör och sköter du din cykel. 7. Före varje cykeltur VARNING Risk på grund av fall och olyckor Om cykeln inte är driftsäker kan det uppstå farliga körsituationer, fall och olyckor. Kontrollera före varje cykeltur att din cykel är driftsäker. Tänk på att cykeln i ett obevakat ögonblick kan ha vält omkull eller att främmande personer kan ha mixtrat med den. Försök komma ihåg hur cykeln ser ut när den är ny, så att du senare kan se om den avviker från detta korrekta skick. 38

39 GHOST-bikes INFORMATION: Ta bilder på den det kan vara en värdefull hjälp. Kontakta omgående din cykelhandlare om du upptäcker brister. Små brister får du själv åtgärda, om sådana arbeten beskrivs i denna bruksanvisning. Kontakta omgående din cykelhandlare om felåtgärderna inte beskrivs här, du inte får utföra dem själv eller om dessa åtgärder inte löser problemet. Använd inte cykeln förrän den är driftsäker igen. 1. Kontrollera att alla fästskruvar sitter fast ordentligt. Se kap Begreppsdefinitioner. 2. Kontrollera hela cykeln och leta efter skåror, brott, djupa repor och andra mekaniska skador. 3. Kontakta din cykelhandlare om du upptäcker brister vid kontrollen. INFORMATION: I de kommande kapitlen beskrivs kontroller av standardutrustning på alla GHOST-cyklar. Vissa kapitel gäller endast om du har den utrustningen på din cykel. Det hittar du i kapitlet Konstruktion och funktion. Om du inte är säker på om kontrollerna gäller din cykelmodell, kan du kontakta din cykelhandlare. Han hjälper dig gärna. Om din cykel har byggts om eller eftermonterats med delar kan det hända att nya eller andra kontroller måste göras. Följ anvisningarna i den medföljande dokumentationen eller kontakta din cykelhandlare. Han hjälper dig gärna. 7.1 Kontrollera hjulen INFORMATION: Fram- och bakhjulet kallas även kompletta hjul. Ett komplett hjul består av Nav Endast på bakhjulsnavet: kuggkrans/drev eller kuggkranskassett/drevkassett Bromsskiva (endast på skivbromsar) Ekrar Fälgar Däck (se nedan) För närvarande finns det tre olika däcktyper: Kanttrådsdäck (vikbara och icke-vikbara): Detta är den vanligaste däcktypen och består av Däck Slang Fälgband (endast på fälgar med ekerhål) 39

40 I däcket finns en tråd eller en vulst som hänger fast i fälgkanten när däcket pumpas. Användningsområde: Alla kategorier Slanglösa däck: Särskilda fälgar (utan eller med lufttäta ekerhål) och däck som sluter till lufttätt och som gör en slang överflödig. Vid punktering kan ett sådant däck monteras ändå. Användningsområde: Mountainbikes, crossbikes, landsvägscykel Tubdäck: Slangen är insydd i däcket. Däcket och slangen limmas vid monteringen på fälgar som är specialanpassade för detta. Följ monteringsanvisningarna från däck-, lim- och fälgtillverkarna. Användningsområde: Mountainbikes, crossbikes, landsvägscykel Fråga din cykelhandlare om däcktyp och däckstorlek. På cyklar med utrustningen enligt vägtrafikförordningen (StVZO) kan fälgreflexer monteras Kontrollera att hjulen sitter fast och i rätt läge 1. Skaka de båda hjulen kraftigt mot tvärs mot färdriktningen. Hjulen får inte röra sig i fästet. Snabbkopplingsspaken och stickaxeln ska vara stängda Se kap. 8.6 Använda fästsystem för hjul och sadelstolpar. 2. Du ska inte höra några knackande eller knakande ljud. 3. Gör en visuell kontroll av hjulmonteringen. Hjulen måste sitta mitt emellan ramen och bromsen. Hjulen måste sitta mitt emellan pakethållarstagen om en pakethållare har monterats. Däcken ska löpa parallellt med stänkskärmarna, om sådana har monterats. Ingen del av hjulet får röra vid ramen, stänkskärmen, pakethållaren eller andra delar. Det minsta avståndet till alla delar måste på landsvägscyklar vara 4 mm och på alla andra cyklar 6 mm. Undantag: Bromsbelägg och bromsgummin ska ligga så nära bromsskivan eller fälgen att de nätt och jämnt inte vidrör dem Kontrollera fälgarna Kontrollera slitage på fälgarna (gäller endast cyklar med fälgbromsar) 1. Kontrollera att slitageindikatorerna (spåret runt om eller flera små anborrningar på fälgsidan) är synliga. 40

41 GHOST-bikes 2. Dra din nagel över fälgsidan. Du ska inte känna några räfflor Kontrollera kast på fälgarna: 1. Lyft upp cykeln och snurra på fram och bakhjulet. 2. Kontrollera avståndet mellan fälgen och bromsskon och på skivbromsar mellan fälgen och ramstaget eller gaffelstången. Maximalt tillåten avvikelse per varv: 0,5 mm på fälgar med fälgbroms 2,0 mm på fälgar utan fälgbroms Kontrollera smuts på fälgarna (gäller endast cyklar med fälgbromsar) 1. Kontrollera smuts på fälgarna, framför allt oljor och fetter. Rengör omgående smutsiga fälgar (se kap Så här rengör och sköter du din cykel) Kontrollera däcken 1. Kontrollera yttre skador, främmande föremål och slitage på däcken: Däckgummit ska ha sin ursprungliga profil över hela ytan. Däckväven under gummiskiktet får inte synas. Det får inte finnas några bulor eller sprickor. 41

42 2. Ta bort eventuella främmande föremål (taggar, småstenar, glasskärvor eller liknande) för hand eller försiktigt med en liten skruvmejsel. Kontrollera om däcket släpper ut luft. Släpper däcket ut luft ska du byta ut slangen. Du får själv byta slangen på hjulet. Du hittar anvisningarna i kap Byta slang och däck Kontrollera att däcket sitter som det ska 1. Lyft upp framhjulet. 2. Snurra framhjulet med handen. Däcket måste vara helt runt. Det får inte hoppa eller vara skevt. 3. Kontrollera bakhjulet på samma sätt som framhjulet Kontrollera ventilinställningen (gäller inte slanglösa däck): 1. Ta vid behov bort ventilmuttern. 2. Kontrollera ventilinställningen: Ventilerna måste peka mot hjulets mitt Kontrollera lufttrycket Med ett lågt däcktryck kan däcket och slangen vandra på fälgen och göra att ventilerna hamnar snett. Ventilfoten kan slitas av när du cyklar och leda till en plötslig tryckförlust i däcket. kan däcket lossna från fälgen i kurvor. ökar risken för punktering. 42

43 GHOST-bikes INFORMATION: Det angivna lufttrycket kan variera mellan olika tillverkare och däckmodeller. Följ tillverkarens anvisningar på däcksidan för att ställa in rätt däcklufttryck. Kontakta cykelhandlaren om du har några frågor. Han hjälper dig gärna. Många lufttrycksuppgifter anges i psi. Räkna om lufttrycket med hjälp av tabellen nedan. psi bar 2,1 2,8 3,5 4,1 4,8 5,5 6,2 6,9 7,6 8,3 9,0 9,7 Kontrollera lufttrycket med en däcklufttrycksmätare. Lämpliga apparater finns hos cykelhandlaren. Följ bruksanvisningen eller låt cykelhandlaren visa dig hur man gör. På däck med bilventiler kan du kontrollera och ändra lufttrycket på bensinstationer. Vid för lågt lufttryck: Öka lufttrycket med en lämplig pump. Vid för högt lufttryck: Släpp ut lite luft genom ventilen och kontrollera sedan lufttrycket igen. INFORMATION: Om du har en cykelpump med manometer kan du kontrollera lufttrycket samtidigt som du pumpar. Släpp först ut lite luft ur däcket och öka sedan lufttrycket till önskat värde. Det finns olika ventiltyper (se kapitel 4.7 Däck). Alla ventiler kan förses med en dammskyddskåpa. När du har tagit bort denna kan du både på den så kallade bilventilen och på den så kallade blixtventilen (Dunlop) sätta fast pumphuvudet direkt. På prestaventiler (franska ventiler) måste du först skruva loss den lilla säkringsmuttern till anslag från ventilen och när du har pumpat däcket skruva tillbaka den igen på ventilen. Låt cykelhandlaren visa dig hur du ska hantera ventilerna Övriga kontroller 1. Kontrollera om det finns lösa delar, t.ex. grenar, materialrester och liknande i hjulen. 2. Ta bort sådana delar försiktigt. 3. Om du använder ekerreflexer, ska du kontrollera att de sitter fast ordentligt. 4. Sitter de löst ska du ta bort dem helt. 5. Kontrollera om hjulen har skadats av de lösa delarna. 7.2 Kontrollera sadeln och sadelstolpen VARNING Risk på grund av allvarliga fallolyckor Om sadelstolpens insticksdjup är för litet kan den lossna från ramen när du cyklar, och det kan då uppstå farliga körsituationer, fall och olyckor. Dessutom kan ett för lågt insticksdjup ge upphov till skador på sadelstolpen och ramen som inte kan repareras. 43

44 Se till att sadelstolpen håller rätt insticksdjup. 1. Gör en visuell kontroll av sadelstolpen. Markeringarna STOPP eller MAX får inte synas. 2. Försök vrida sadeln och sadelstolpen i ramen genom att ta tag kraftigt med händerna. Sadeln och sadelstolpen får inte kunna vridas. 3. Försök flytta sadeln ur fästet med upp och nedåtgående rörelser med ett kraftigt tag med händerna. Sadeln får inte kunna flyttas. 4. Om sadeln och/eller sadelstolpen flyttas, ska du fästa dem (se kapitel Öppna och stänga snabbkopplingsaxeln på sadelstolpsfästet samt kapitel 8.1 Ställa in sadelhöjden). 44

45 GHOST-bikes 7.3 Kontrollera styret och styrstammen VARNING Risk på grund av fall och olyckor Felmonterade eller skadade styren och styrstammar kan leda till farliga körsituationer, fall och olyckor. Om du konstaterar brister på dessa delar eller om du är osäker över något, ska du inte använda cykeln. Kontakta omgående en cykelverkstad. 1. Gör en visuell kontroll av styrstammen och styret. Styrstammen måste sitta parallellt med framhjulsfälgen. Styret ska sitta i rak vinkel. 2. Kläm fast framhjulet mellan benen. 3. Ta tag i styret i båda ändarna. 4. Försök nu att vrida styret med ett kraftigt tag med händerna i båda riktningarna. 5. Försök nu att vrida styret i styrstammen med ett kraftigt tag med händerna. 45

46 Delarna får inte kunna vridas eller förskjutas. Det får inte höras några knackande eller knakande ljud. På följande modeller har ett styrstam med stång monterats: POWERKID 12" POWERKID 16" 6. Gör en visuell kontroll av styrstammen med stång. Markeringarna STOPP eller MAX får inte synas. 7.4 Kontrollera delar som har monterats på styret Kontrollera att växelreglage, bromshandtag och handtag sitter fast ordentligt: 1. Kläm fast framhjulet mellan benen eller håll fast styret med en hand. 2. Försök vrida bromshandtaget med den andra handen. 46

47 GHOST-bikes 3. Försök vrida växelreglaget med den andra handen. 4. Försök dra av handtagen från styret med den andra handen. 5. Finns det en eftermonterad ringklocka på cykeln ska du försöka vrida den lätt med handen. Delarna får inte kunna vridas eller förskjutas. Det får inte höras några knackande eller knakande ljud. 7.5 Kontrollera styrlagret Styrlagret är gaffelrörets lager i styrröret. Via detta lager överförs styrrörelserna till framgaffeln. 1. Kontrollera styrlagret. Framhjulet måste röra sig lätt i båda riktningarna och kunna styras utan glapp. 2. Ställ dig bredvid cykeln och håll den med båda händerna i handtagen. 3. Tryck in framhjulsbromsen och håll den intryckt. 4. Skjut cykeln med aktiverad broms fram och tillbaka med korta, ryckiga rörelser. Det får inte finnas något glapp i styrlagret. Det får inte höras eller kännas några knackningar. Det får inte höras några knakande ljud. 5. Vrid styret med framhjulet flera gånger åt vänster och höger. Framhjulet måste röra sig lätt i båda riktningarna och kunna styras utan glapp. Styrningen får inte fastna i något läge. Om kontrollen uppvisar brister ska du kontakta din cykelhandlare. 47

48 7.6 Kontrollera fjädergaffeln 1. Tryck in framhjulsbromsen och håll den intryckt. 2. Tryck med din kroppsvikt mot styret så att fjädergaffeln fjädrar och släpp sedan belastningen på styret direkt igen. 3. Gaffeln ska fjädra in och ut med en jämn rörelse. 4. Det får inte höras några knackande eller knakande ljud. 5. Kläm fast framhjulet mellan benen och försök att dra upp cykeln i styret. De fasta rören får inte kunna lossas från de rörliga rören eller från gaffelbryggan. 6. Följ anvisningarna i den särskilda bruksanvisningen till fjädergaffeln. 7.7 Kontrollera bakdämparen 1. Sätt dig på cykeln och fjädra cykeln in och ut när den står stilla med kraftiga upp och nedåtrörelser. 2. Cykelns bakparti ska fjädra in och ut med en jämn rörelse. 3. Det får inte höras några knackande eller knakande ljud. 4. Följ anvisningarna i den särskilda bruksanvisningen till fjäderelementet. 7.8 Kontrollera bromsarna FARA Risk på grund av allvarliga fallolyckor Med dåliga bromsar finns det alltid risk för att du välter och då uppstår farliga körsituationer och olyckor. Det är livsfarligt om bromsarna inte fungerar. Kontrollera bromsarna mycket noga. Om du konstaterar brister ska du inte använda cykeln utan omgående kontakta cykelverkstaden. INFORMATION: Under cykelturer som varar i flera dagar slits bromsskivorna och bromsbeläggen kraftigt. Planera alltid sådana cykelturer så att det finns en cykelhandlare på vägen som kan hjälpa dig med eventuella servicearbeten. 48 Ta för säkerhets skull med bromsbelägg till bromsarna. Du slipper du avbryta cykelturen om cykelverkstaden inte har din bromsbeläggstyp på lager.

49 GHOST-bikes Kontrollera den allmänna funktionen Så här kontrollerar du bromsarnas funktion: 1. Tryck in båda bromshandtagen till anslag när cykeln står stilla. Det minsta avståndet mellan bromshandtaget och styrhandtaget ska vara minst 10 mm. 2. Försök skjuta cykeln framåt med åtdragna bromsar. Båda hjulen måste vara blockerade Kontrollera de hydrauliska skivbromsarna VARNING Risk på grund av fall och olyckor Olja och fett på bromsskivorna kan minska bromseffekten och därmed orsaka farliga körsituationer, fall och olyckor. Smutsiga bromsskivor ska rengöras omgående, se kap Så här rengör och sköter du din cykel 1. Gör en visuell kontroll av skruvförbanden på hela bromssystemet. Alla skruvar måste sitta fast ordentligt. 2. Dra med handen bromsoket åt alla håll. Bromsoket får inte kunna flyttas. 3. Tryck in bromshandtagen när cykeln står stilla och håll bromshandtaget i detta läge. Gör en visuell kontroll av bromssystemet från bromshandtaget via kablarna till bromsarna. Det får inte tränga ut någon hydraulvätska någonstans. Dessutom får motståndet/tryckpunkten på bromshandtaget inte ge efter. 49
