B cc 2350

Transkript

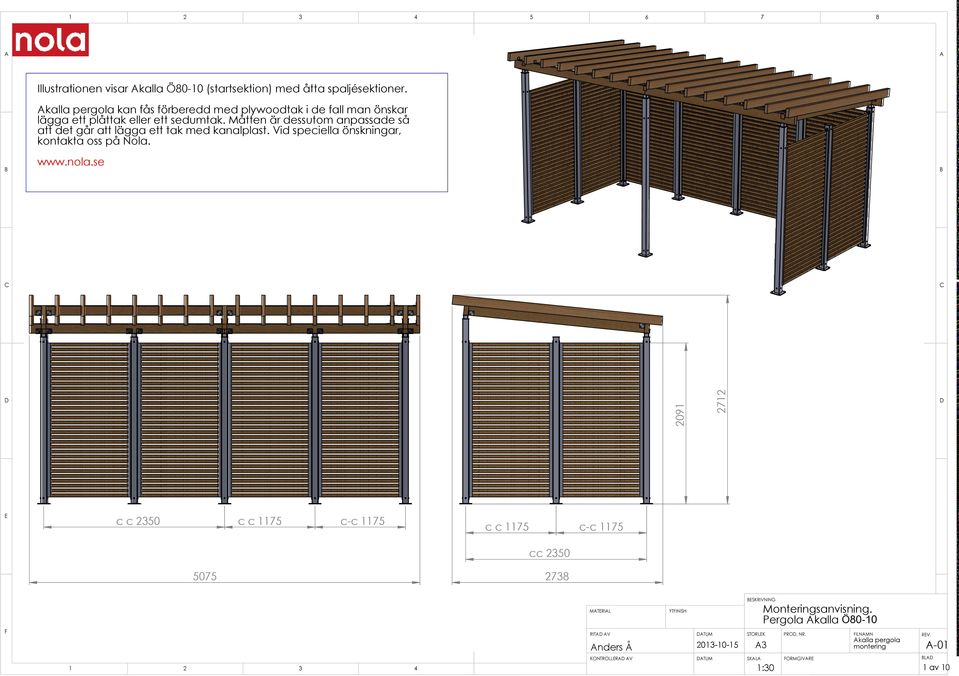

1 Illustrationen visar kalla Ö80-10 (startsektion) med åtta spaljésektioner. kalla pergola kan fås förberedd med plywoodtak i de fall man önskar lägga ett plåttak eller ett sedumtak. Måtten är dessutom anpassade så att det går att lägga ett tak med kanalplast. Vid speciella önskningar, kontakta oss på Nola c c 250 c c 1175 c-c 1175 c-c 1175 c c 1175 cc SKRIVNING MTRIL Monteringsanvisning. Pergola kalla Ö80-10 YTINISH RIT V TUM nders Å KONTROLLR V TUM PRO. NR. SKL 1:0 ORMGIVR ILNMN kalla pergola -01 L 1 av 10

2 Ytbehandling. Virke Oljad ek Stål llt stål gulkromateras, elförzinkas och pulverlackeras i RL 9005 etaljer startsektion: Skruvspecifikation startsektion: Trädetaljer: 16st pergolabommar st överliggare 4st överliggare Trädetaljer: 48st franska träskruv Ø8x45mm galvade 48st brickor Ø8,8 galvade 2st Spax Ø4x20mm rostfritt 2 Ståldetaljer: st stolpe främre st stolpe bakre 12st Vinkelbeslag för virkesinfästning (franska träskruv) 64st Vinkelbeslag 45x45mm (träskruv) Ståldetaljer: 48st Skruv K6S M10x25mm rostfritt 2 (8st per stolpe) 48st rickor M10 rostfritt 2 (8st per stolpe) 2712 cc 250 cc 250 MTRIL YTINISH SKRIVNING Pergola kalla Ö80-10 startsektion RIT V nders Å KONTROLLR V TUM TUM SKL 1:40 PRO. NR. ORMGIVR ILNMN kalla pergola -01 L 2 av 10

3 etaljer påbyggnadssektion: Skruvspecifikation startsektion: Trädetaljer: 7st pergolabommar 1st överliggare 2st äverliggare _a (påbygg) Trädetaljer: 16st franska träskruv Ø8x45mm galvade 16st brickor Ø8,8 galvade 120st Spax Ø4x20mm rostfritt 2 Ståldetaljer: 1st stolpe främre 1st stolpe bakre 4st Vinkelbeslag för virkesinfästning (franska träskruv) 28st Vinkelbeslag 45x45mm (träskruv) Ståldetaljer: 16st Skruv K6S M10x25mm rostfritt 2 16st R M10 rostfritt 2 ilderna illustrerar en startsektion tillsammans med en påbyggnadssektion Påbyggndassektion Starksektion 2712 cc 250 cc 250 cc 250 MTRIL YTINISH SKRIVNING Pergola kalla påbyggnad Ö RIT V nders Å KONTROLLR V TUM TUM SKL 1:40 PRO. NR. ORMGIVR ILNMN kalla pergola -01 L av 10

4 n komplett spaljé innhåller: 2st spaljéer 1st skarvstolpe Ö SKRIVNING MTRIL YTINISH Pergola kalla_ spaljé RIT V TUM nders Å KONTROLLR V TUM PRO. NR. SKL 1:10 ORMGIVR ILNMN Ö kalla pergola -01 L 4 av 10

5 Hålbild fotplatta. Skala 1:1 vid utskrift i SKRIVNING rämre stolpe Ö akre stolpe Ö Skarvstolpe för spaljéer Ö MTRIL RIT V nders Å KONTROLLR V YTINISH TUM TUM SKL 1:10 Pergola kalla_ stolpar PRO. NR. Ö ORMGIVR ILNMN kalla pergola -01 L 5 av 10

6 Överliggare ,50 Överliggare Överliggare -a (endast vid påbyggnadssektion) Pergolabom MTRIL YTINISH SKRIVNING Pergola kalla_överliggare och pergolabommar RIT V nders Å KONTROLLR V TUM TUM SKL 1:10 PRO. NR. ORMGIVR ILNMN kalla pergola -01 L 6 av 10

7 cc 1175 cc 1175 cc 1175 cc 250 cc ,4 5254,8 cc 250 cc 4700 MTRIL YTINISH SKRIVNING Pergola kalla_ Inmätning stolpar RIT V nders Å KONTROLLR V TUM TUM SKL 1:20 PRO. NR. ORMGIVR ILNMN kalla pergola -01 L 7 av 10

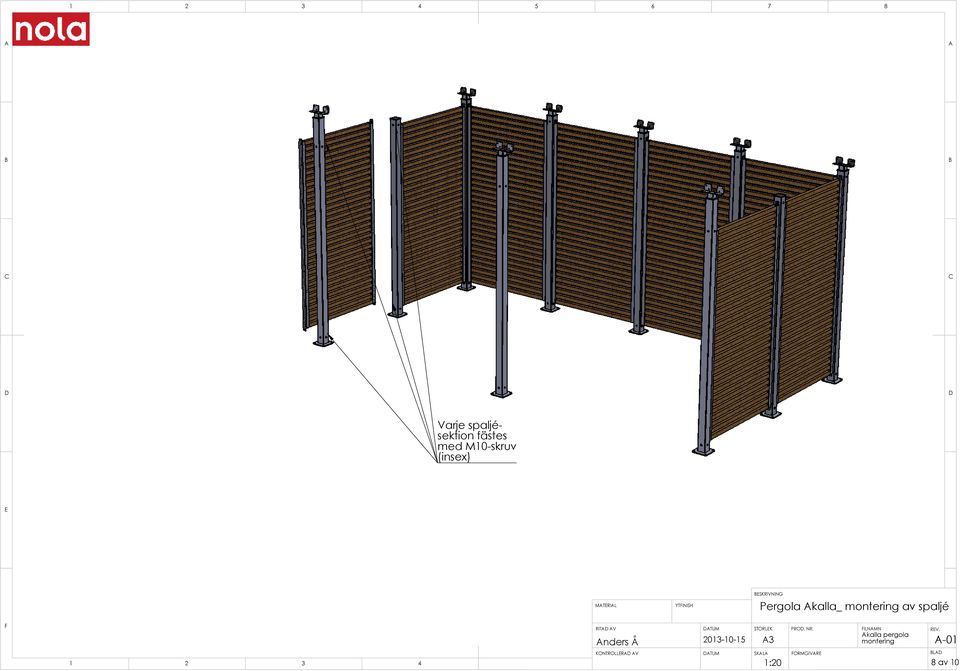

8 Varje spaljésektion fästes med M10-skruv (insex) MTRIL YTINISH SKRIVNING Pergola kalla_ av spaljé RIT V nders Å KONTROLLR V TUM TUM SKL 1:20 PRO. NR. ORMGIVR ILNMN kalla pergola -01 L 8 av 10

9 P Överliggare Överliggare OS Möte främre stolpe sett i vy bakifrån. örborras och fästes med tillhörande franska träskruv. essa beslag fästes tillsammans med stolptoppen och överliggare. I mötet vid bakre stolpar placeras beslagen jäms med överliggare för att inte komma i konflikt med stolptoppens beslag som fäster överliggare från baksidan. MTRIL YTINISH SKRIVNING Montering av överliggare. TIL Q SL 1 : RIT V nders Å KONTROLLR V TUM TUM SKL 1:20 PRO. NR. ORMGIVR ILNMN kalla pergola -01 L 9 av 10

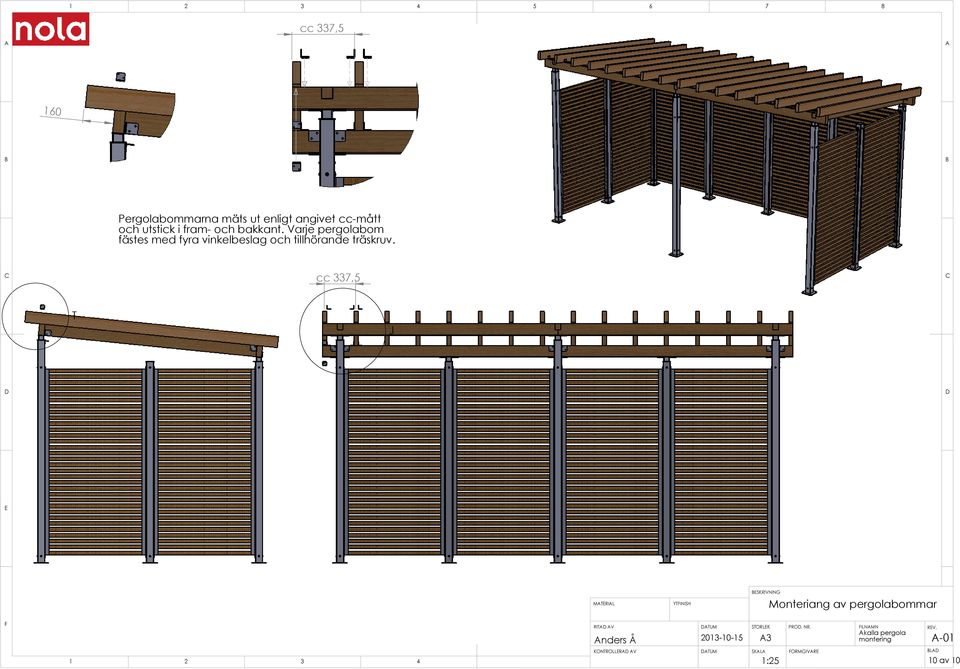

10 cc 7,5 1 Pergolabommarna mäts ut enligt angivet cc-mått och utstick i fram- och bakkant. Varje pergolabom fästes med fyra vinkelbeslag och tillhörande träskruv. cc 7,5 T J MTRIL YTINISH SKRIVNING Monteriang av pergolabommar RIT V nders Å KONTROLLR V TUM TUM SKL 1:25 PRO. NR. ORMGIVR ILNMN kalla pergola -01 L 10 av 10
