1 TILLFÄLLIG EL & BYGGBELYSNING H 14/07

2 GARO koncernen är en privatägd företagsgrupp som utvecklar, tillverkar och marknadsför elektrisk installationsmateriel. Vid moderbolaget, GARO AB i Gnosjö är det 180 anställda och totalt i koncernen ca 250. Dotterbolag finns i Sverige, Norge, Finland, Polen och på Irland. GARO Elflex är en del av GARO koncernen. Kort fakta om GARO Elflex AB GARO Elflex AB är ett dotterbolag inom GARO koncernen som etablerades GARO Elflex utvecklar, tillverkar och marknadsför produkter inom tillfällig el och byggbelysning för el-, bygg- och uthyrningsbranschen. Garo Elflex AB har ett omfattande produktprogram av byggcentraler och byggbelysning och tillhandahåller även kundanpassade lösningar med mycket korta ledtider. Vi strävar alltid att följa våra ledord: SÄKERHET LYHÖRDHET ENKELHET PROFFSIGT AGERANDE TRYGGHET Vi förbehåller oss rätten att ändra i sortiment och teknisk specifikation när så erfordras GARO Elflex AB GARO Elflex AB Box GNOSJÖ Besöksadress Södergatan 26 Tel Fax info@garo.se order.elflex@garo.se 2

3 Innehållsförteckning TILLFÄLLIG EL Allmän information...6 Undercentraler elväskor...8 tillbehör, stativ etc...17 Undercentraler fördelningscentraler i skåpmodell...23 Huvudcentraler mätcentraler...27 Grenuttag och kabel grenuttag...34 skarvkabel...34 CEEdon...35 MODULBYGGDA CENTRALER GPI Allmän information...37 GPI-centraler...39 GPI-brytare...41 GPI uttagsmoduler...43 Tillbehör, plintar...46 BYGGBELYSNING Allmän information LED...48 LED BALL 230 & 48V...50 LED BALL Nöd 230 & 48V...51 Tillbehör BALL...52 Plåtkapslade bygglampor...54 Kedjebelysning...55 Belysningstrafo 48V...56 Stativ, tillbehör till byggbelysning

4 GARO WORLD GARO gruppens samlingsbild för alla affärsområden GARO AB elinstallationsmateriel såsom normkomponenter, CEE-don, dosor, plåt- och plastkapslingar för norm, mätarskåp, mätarblock, motovärmarcentraler etc. GARO Montage kundanpassningar för elinstallation såsom fördelningscentraler, kabelskåp, klippskåp och ställverk. GARO System infrastruktur såsom laddcentraler för elfordon, marina elsystem samt campingcentraler. GARO Elflex el och belysning för byggindustrin i form av byggcentraler, byggbelysning samt kabelfördelning. 4

5 5

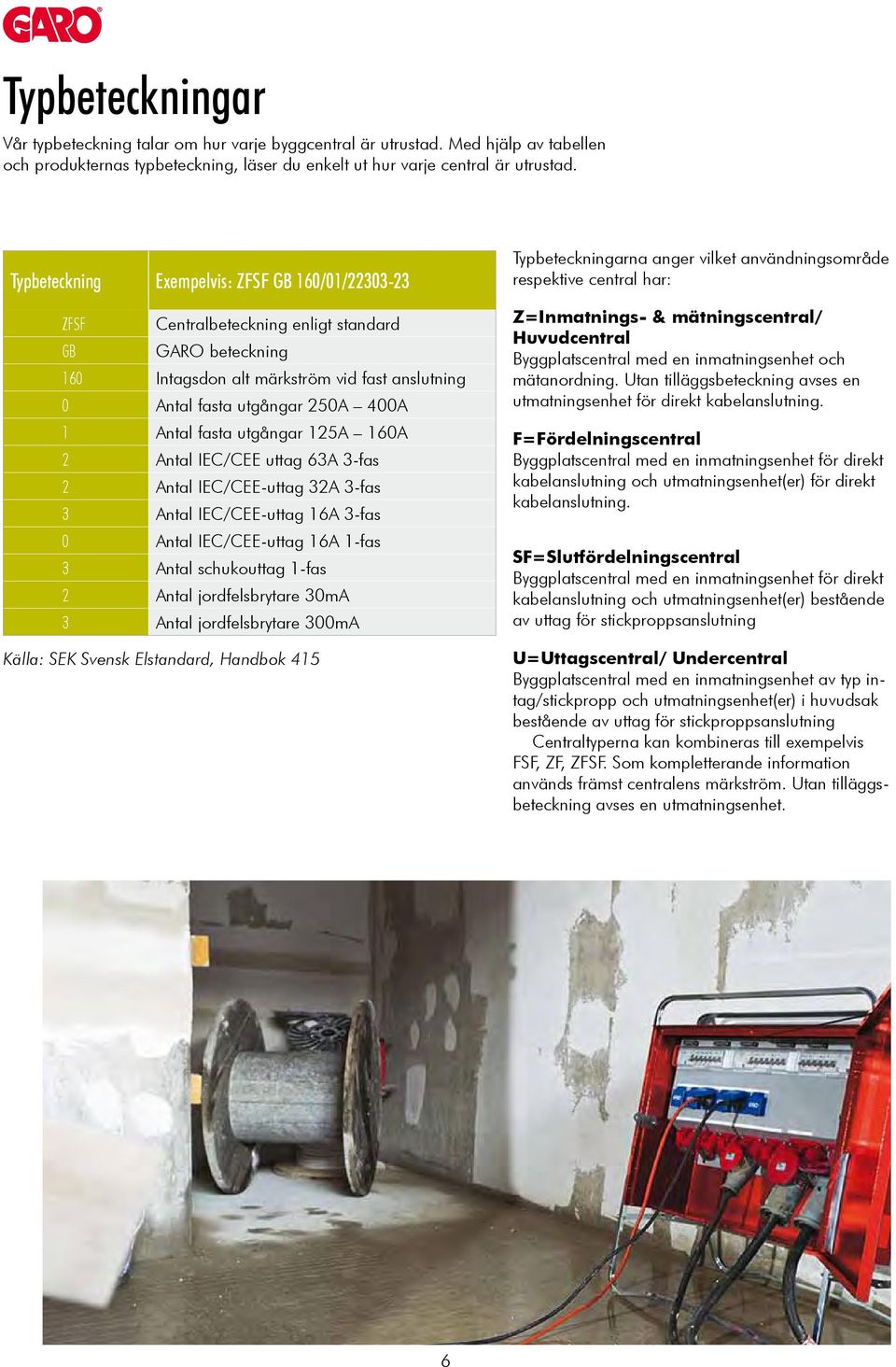

6 Typbeteckningar Vår typbeteckning talar om hur varje byggcentral är utrustad. Med hjälp av tabellen och produkternas typbeteckning, läser du enkelt ut hur varje central är utrustad. Typbeteckning Exempelvis: ZFSF GB 160/01/ ZFSF Centralbeteckning enligt standard GB GARO beteckning 160 Intagsdon alt märkström vid fast anslutning 0 Antal fasta utgångar 250A 400A 1 Antal fasta utgångar 125A 160A 2 Antal IEC/CEE uttag 63A 3-fas 2 Antal IEC/CEE-uttag 32A 3-fas 3 Antal IEC/CEE-uttag 16A 3-fas 0 Antal IEC/CEE-uttag 16A 1-fas 3 Antal schukouttag 1-fas 2 Antal jordfelsbrytare 30mA 3 Antal jordfelsbrytare 300mA Källa: SEK Svensk Elstandard, Handbok 415 Typbeteckningarna anger vilket användningsområde respektive central har: Z=Inmatnings- & mätningscentral/ Huvudcentral Byggplatscentral med en inmatningsenhet och mätanordning. Utan tilläggsbeteckning avses en utmatningsenhet för direkt kabelanslutning. F=Fördelningscentral Byggplatscentral med en inmatningsenhet för direkt kabelanslutning och utmatningsenhet(er) för direkt kabelanslutning. SF=Slutfördelningscentral Byggplatscentral med en inmatningsenhet för direkt kabelanslutning och utmatningsenhet(er) bestående av uttag för stickproppsanslutning U=Uttagscentral/ Undercentral Byggplatscentral med en inmatningsenhet av typ intag/stickpropp och utmatningsenhet(er) i huvudsak bestående av uttag för stickproppsanslutning Centraltyperna kan kombineras till exempelvis FSF, ZF, ZFSF. Som kompletterande information används främst centralens märkström. Utan tilläggsbeteckning avses en utmatningsenhet. 6

7 TILLFÄLLIG EL Undercentraler Elväskor

8 UNDERCENTRALER elväskor (UGBL) Professionella elväskor 16-32A för byggarbetsplatser, evenemang, mässor etc. Tillverkade i slagtåligt plastmaterial för lång livslängd och minimal vikt. Produkterna är utrustade med bärhandtag, samt infästningshål för enkelt vägg- eller stativ-montage. Förslitningsdelar är enkelt utbytbara och alla uttag och normkomponenter är tydligt uppmärkta för optimal drift och underhåll. Samtliga uttag är skyddade av jordfelsbrytare och automatsäkringar. Kapslingsklass IP44. För ellinjeschema besök gärna vår websida tillfallig.el Artikelnr Utvändiga mått UGBL i mm bredd höjd A Säkringar 1 P 3 P djup Inkommande Utgående Jordfelsbrytare Artikelnr Typ/beskrivning CEEintag A CEE-uttag 63 A 3-fas CEE-uttag 32 A 3-fas CEE-uttag 16 A 3-fas CEE-uttag 16 A 1-fas Schukouttag 1-fas 0,03A 0,3A Vikt (kg) U GBL 416-6/00/ a , U GBL 416-6/00/ , U GBL 432-6/00/ ,6 8

9 UNDERCENTRALER elväskor containercentraler (UGBL) Dessa centraler har samma grundegenskaper som UGBL. Används normalt som elcentral i containers på byggarbetsplatser. Den utvändiga kabeln (EKK 4G1,5) används som matning för belysning och värmeapparater inne i containern. Styrning av apparaterna sker via den monterade strömbrytaren på centralen. Som tillbehör finns även en montageplåt som underlättar monteringen av centralen på insidan av containern, se nedan. Samtliga uttag är skyddade av jordfelsbrytare och automatsäkringar. Kapslingsklass IP44. För ellinjeschema besök vår websida tillfallig-el Utvändigt mått UGBL (mm) Bredd 275 Höjd 330 Djup 120 Inkommande Utgående Jordfelsbrytare Artikelnr Typ/beskrivning CEEintag A CEE-uttag 63 A 3-fas CEE-uttag 32 A 3-fas CEE-uttag 16 A 3-fas CEE-uttag 16 A 1-fas Schukouttag 1-fas 0,03A 0,3A Vikt (kg) U GBK 416-6/00/ , U GBK 432-6/00/ , Monteringsplåt containercentral. Plats för gallerarmatur 9

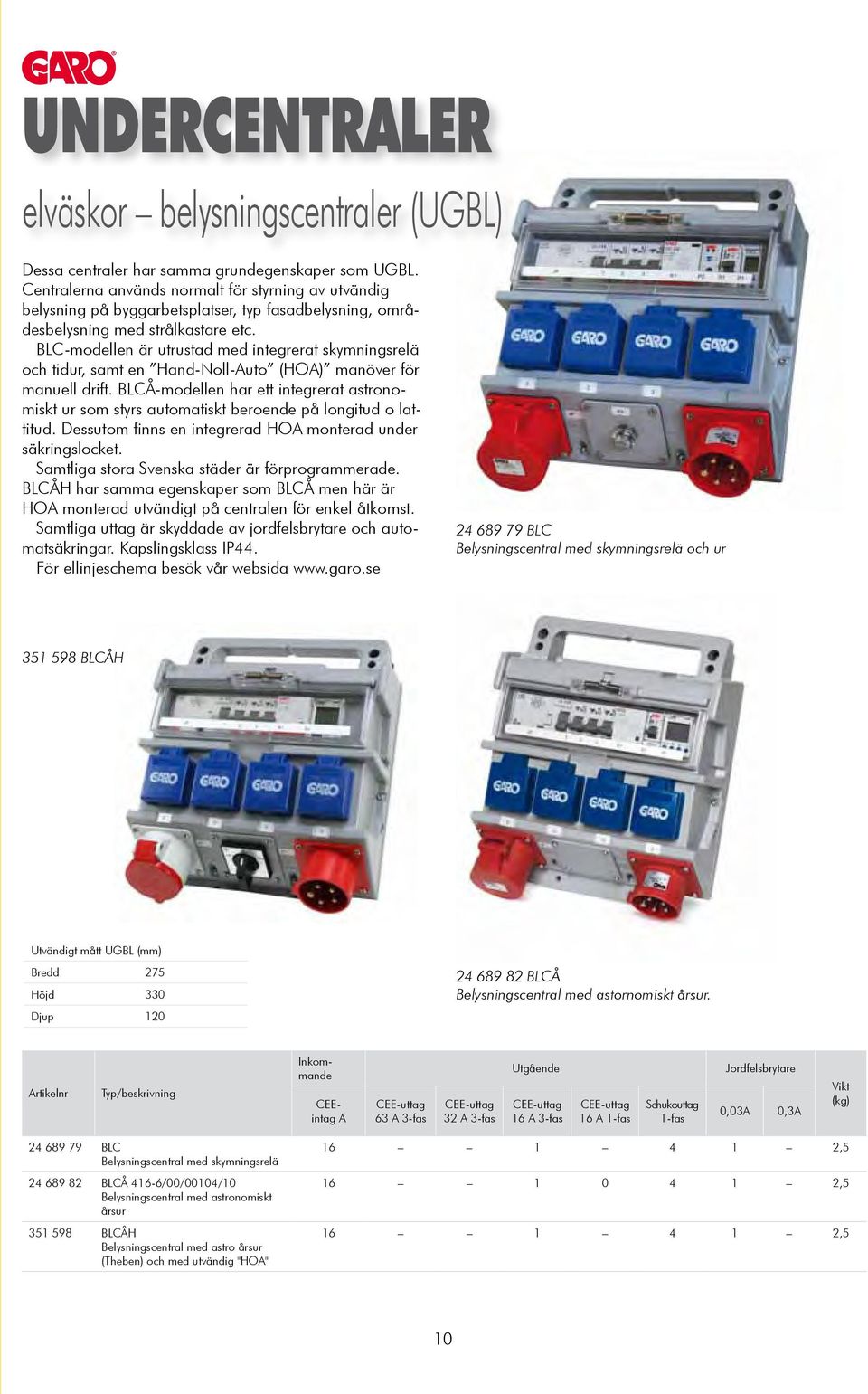

10 UNDERCENTRALER elväskor belysningscentraler (UGBL) Dessa centraler har samma grundegenskaper som UGBL. Centralerna används normalt för styrning av utvändig belysning på byggarbetsplatser, typ fasadbelysning, områdesbelysning med strålkastare etc. BLC-modellen är utrustad med integrerat skymningsrelä och tidur, samt en Hand-Noll-Auto (HOA) manöver för manuell drift. BLCÅ-modellen har ett integrerat astronomiskt ur som styrs automatiskt beroende på longitud o lattitud. Dessutom finns en integrerad HOA monterad under säkringslocket. Samtliga stora Svenska städer är förprogrammerade. BLCÅH har samma egenskaper som BLCÅ men här är HOA monterad utvändigt på centralen för enkel åtkomst. Samtliga uttag är skyddade av jordfelsbrytare och automatsäkringar. Kapslingsklass IP44. För ellinjeschema besök vår websida BLC Belysningscentral med skymningsrelä och ur BLCÅH Utvändigt mått UGBL (mm) Bredd 275 Höjd 330 Djup BLCÅ Belysningscentral med astornomiskt årsur. Artikelnr Typ/beskrivning Inkommande CEEintag A CEE-uttag 63 A 3-fas CEE-uttag 32 A 3-fas Utgående CEE-uttag 16 A 3-fas CEE-uttag 16 A 1-fas Schukouttag 1-fas Jordfelsbrytare 0,03A 0,3A Vikt (kg) BLC Belysningscentral med skymningsrelä BLCÅ 416-6/00/00104/10 Belysningscentral med astronomiskt årsur BLCÅH Belysningscentral med astro årsur (Theben) och med utvändig "HOA" , , ,5 10

11 UNDERCENTRALER betonghärdningscentraler (UGBL + GBOX) Dessa centraler har samma grundegenskaper som UGBL och GBOX. Centralerna används normalt för anslutning av värmekabel för ingjutning i betongfundament för påskyndning av torkningsprocessen samt för att undvika frysning (köld) av betong vid gjutning. GBB-modellen är utrustad med CEE-don (216-6) för stickproppsanslutning samt ett extra schuko för annan elutrustning. Dessutom har denna modell 3 st indikationslampor (till CEE-donen) för att visualisera att värmekabel är i drift. GBOX-modellen är utrustad med plintade utgångar för värmekabeln samt förskruvningar och en termostat. Samtliga uttag är skyddade av jordfelsbrytare och automatsäkringar. Kapslingsklass IP44. Se ellinjeschema på vår websida GBOX Utvändigt mått (mm) GBB GBOX Bredd Höjd Djup GBB Betonghärdningscentral för ingjutning av värmekabel vid gjutning Artikelnr Typ/beskrivning GBB II Betonghärdningscentral med CEEuttag GBOX II416-6 värmekabel Betonghärdningscentral med plintade utgångar och integrerad termostat Inkommande CEE-intag (A) Schuko 230V CEE-uttag 230V 16A Uttag CEE-uttag 400V 16A 32A Plintade utgångar Jordfelsbrytare 0,03A 0,3A Vikt (kg) , ,0 11

12 UNDERCENTRALER elväskor energimätarcentral (UGBL) Denna central har samma grundegenskaper som UGBL. Centralen är utrustad med en DIN-monterad energimätare för att mäta all energi via centralen. På displayen visas total såväl som momental förbrukning i kwh och kw. Övriga funktioner som går att läsa ut från energimätaren är ström och spänning per fas, samt en visuell larmfunktion som visar om fasföljden är felaktig. Dessutom finns trippmätarfunktion som gör att man kan nollställa ett andra räkneverk parallellt. Mätaren är debiteringsgodkänd enligt MID (MI003) med en noggrannhet Klass B enligt EN Samtliga uttag är skyddade av jordfelsbrytare och automatsäkringar. Kapslingsklass IP44. För ellinjeschema besök vår websida tillfallig-el Spara energi mät förbrukningen! GBM Central med energimätare Utvändigt mått GBM (mm) Bredd 275 Höjd 330 Djup 120 Vi kundanpassar även andra byggcentraler med energimätare Artikelnr Typ/beskrivning Inkommande CEEintag A CEE-uttag 63 A 3-fas CEE-uttag 32 A 3-fas Utgående CEE-uttag 16 A 3-fas CEE-uttag 16 A 1-fas Schukouttag 1-fas Jordfelsbrytare 0,03A 0,3A Vikt (kg) GBM II Central med energimätare ,5 12

13 UNDERCENTRALER elväskor GBOX small 32 & 63A med blandade uttag Professionella elväskor av större modell, upp till 63A med fler uttag, för byggarbetsplatser, evenemang, mässor etc. Tillverkade i slagtåligt plastmaterial för lång livslängd och minimal vikt. Produkterna är utrustade med löstagbart bärhandtag, samt infästningshål för enkelt vägg- eller stativ-montage. Säkringslocken är även låsbara med hänglås. Förslitningsdelar är enkelt utbytbara och alla uttag och normkomponenter är tydligt uppmärkta för optimal drift och underhåll. Samtliga uttag är skyddade av jordfelsbrytare och automatsäkringar. Kapslingsklass IP44. Dessa byggcentraler används i huvudsak som fördelning av 32 och 63A där behov av blandade uttag är viktigt, men där mängden av uttag spelar mindre roll. För ellinjeschema besök vår websida Utvändig mått GBOX (mm) Bredd Höjd Djup Inkommande Utgående Jordfelsbrytare Artikelnr Typ/beskrivning CEEintag A CEE-uttag 63 A 3-fas CEE-uttag 32 A 3-fas CEE-uttag 16 A 3-fas CEE-uttag 16 A 1-fas Schukouttag 1-fas 0,03A 0,3A Vikt (kg) U GBN 432-6/00/ , U GBN 463-6/00/ , U GBN 416-6/00/ , U GBN 432-6/00/ ,0 13

14 UNDERCENTRALER elväskor GBOX medium 16 & 32A med 10 st schuko Dessa centraler har samma grundegenskaper som övriga GBOX-modeller. Dessa byggcentraler används i huvudsak som laddcentral för batteridrivna maskiner, samt där behov av schuko (230V-uttag) är stort. Samtliga uttag är skyddade av jordfelsbrytare och automatsäkringar. Kapslingsklass IP44. För ellinjeshema besök vår websida Utvändigt mått GBOX (mm) Bredd 330 Höjd 512 Djup 120 Inkommande Utgående Jordfelsbrytare Artikelnr Typ/beskrivning CEEintag A CEE-uttag 63 A 3-fas CEE-uttag 32 A 3-fas CEE-uttag 16 A 3-fas CEE-uttag 16 A 1-fas Schukouttag 1-fas 0,03A 0,3A Vikt (kg) U GBN 416-6/00/ , U GBN 432-6/00/ ,0 14

15 UNDERCENTRALER elväskor GBOX large 32 & 63A med blandade uttag Dessa centraler har samma grundegenskaper som övriga GBOX-modeller. Dessa byggcentraler används i huvudsak som fördelning av 32 och 63A där behov av blandade uttag är viktigt, samt att mängden uttag, den kompakta storleken och vikten är av avgörande betydelse. Samtliga uttag är skyddade av jordfelsbrytare och automatsäkringar. Kapslingsklass IP44. För ellinjeshema besök vår websida Utvändigt mått GBOX (mm) Bredd 330 Höjd 512 (637mm= ) Djup 120 Inkommande Utgående Jordfelsbrytare Artikelnr Typ/beskrivning CEEintag A CEE-uttag 63 A 3-fas CEE-uttag 32 A 3-fas CEE-uttag 16 A 3-fas CEE-uttag 16 A 1-fas Schukouttag 1-fas 0,03A 0,3A Vikt (kg) U GBN 432-6/00/ , U GBN 463-6/00/ , U GBN 463-6/00/ ,0 15

16 UNDERCENTRALER elväskor G-BOX kundanpassningar Vi ritar och tar fram dokumentationen enligt kundens önskemål Dokumentatation följer med varje unik GBOX samt arkiveras hos oss Dessa centraler har samma grundegenskaper som övriga G-BOX-modeller. Här är det bara fantasin som sätter begränsningarna! G-BOX monteras ihop och bestyckas efter dina och anläggningens förutsättningar, men för enkelhetens skull levereras de färdigmonterade från vår fabrik. Nedan visas några olika exempel på byggnationer som är utförda. Kontakta oss när du vill ha kundanpassade uttagscentraler. G-BOXEN är helt moduluppbyggd Produktion av G-BOX. Från order till leverans inom 2-4 arbetsdagar! 16

17 UNDERCENTRALER tillbehör UGBL & GBOX Olika stativlösningar och andra tillbehör till UGBL och GBOX undercentraler. Multistativet är framtaget i samarbete med byggbranschen och anpassat för att klara marknadens mest vanliga elväskor. Multistativ för liten och stor elväska Artikelnr Typ/beskrivning UGBLS Stativ till elväska Multistativ. Fungerar till UGBL (elväska) och G-BOX (small, medium) Mått (dxbxh) Vikt (kg) 210 x 270 x 355 2,5 100 x 385 x 655 2, Låsbart skåp 455 x 483 x

18 G-BOX tillbehör Artikelnr Typ/Beskrivning Väggfäste, typ VFSG För montage på porösa väggar som t ex siporex, där man behöver ett grövre skruvförband. Förpackas om 2 fästen Väggfäste, typ VFG Med nyckelhål för utanpåliggande fästförband. Packas om 2 fästen Väggdistans, typ VDG För extra utrymme mellan vägg och uttagslåda, t ex på pelare där man har behov av att förlägga kablarna under G-boxen. Levereras med 2 fästen Handtag för G-boxm, typ HG Adapterplatta, typ APG För skåp G-box för montage av skåp på Ø 60 mm rörstolpe. Kan även användas till oval stolpe (E ) med tillbehör ( ) stolpfläns oval Adapterplatta, typ APSG Adapterplatta stolpe G-box för montage av kapsling på Ø 60 mm rör. Kan även användas till oval stolpe (E ) med tillbehör ( ) stolpfläns oval Skyddsram, typ STG För montage på vägg över en central. Justerbar i djup- och höjdled. Skyddar uttag anslutna med stickproppar A Dörr, typ DG Till skåp för G-box, tillverkad i rostfri plåt, strukturlackerad i gråsvart nyans. Levereras komplett med lås för hänglås och gångjärn för kapsling (E ). Kapsling med monterad dörr klarar att skydda dina uttag anslutna med stickproppar A Skåp, typ SG För G-box, tillverkad i rostfri plåt strukturlackerad i gråsvart nyans. Levereras med 2 st väggfästen för att enkelt montera G-box i skåpet Väggfäste, typ VFSG Väggfäste, typ VFG Adapterplatta APSG Väggdistans, typ VDG Handtag typ HG Adapterplatta APG Skåp typ SG Dörr typ DG Skyddstativ typ STG 18

19 ÖVRIGA UNDERCENTRALER Takhängd uttagsbox Uttagsbox anpassad för takhängning i exempelvis verkstäder, garage, industrimiljöer. Upphängning med vajersystem i reglerbara lyftöglor. Undertill finns upphängningsanordning för exempelvis skarvkablar. Uttagsboxen är ej försedd med säkringar och jordfelsbrytare. Anslutande kabel skall vara avsäkrad med max 16A. Inkommande förskruvning M25. Kapslingsklass IP44. Upphängningskrokar för skarvkablar, förlängningskablar etc Mått i mm Artikelnr Typ Bestyckning Vikt THB 16A 1 x UI S 3 x schuko 16 A 1,3 19

20 Uttagsbox GARO Flex 16 och 32A GARO Flex är en uttagsbox för användningsområden där förgreningar är nödvändiga exempelvis byggnadsarbetsplatser, industrier, ladugårdar, nöjesfält eller där man ställer höga krav på flexibilitet och säkerhetskrav. GARO Flex levereras med fyra meters kabel (utom ) och finns i tre utföranden. Mått för samtliga boxar är (hxbxd) 370x195x195 mm. Skyddsklass IP Artikelnr Typ/beskrivning Inkommande Uttag Säkringar Jordfelsbrytare CEE uttag CEE- Schuko 400V 1-pol 3-pol stickpropp 230V 16A 32A (230V) (400V) 0,03A 0,3A P/ , P/ JFB , P/ JFB , UBX 16K, L=1,5m ,0 Vikt (kg) Portabelt bilvärmaruttag Kapsling som passar GAROs insatser för bilvärmaruttag, se insatser och övrigt program i broschyr Eluttag för bil och camping. Kapslingen är portabel med likalås och utrustad med IEC/CEE stickpropp P432 och uttag UI432 för vidarematning samt 6 meters kabel (5G6). Kapslingen är monterad på varmförzinkad platta med förborrade hål, vilket gör det möjligt att enkelt montera upp kapslingen på vägg eller staket för tillfälligt montage, t ex så länge ett byggprojekt pågår. Kapslingen skall matas från uttag skyddat med jordfelsbrytare med 30mA utlösningsström. Artikelnr Typ Bestyckning PT100 CEE stickpropp 32A, uttag 32A. Insats ingår ej. Kabellängd 6 m (5G6 mm²) 20

21 Bodanslutningslåda 16 och 32A Anslutningslåda för t ex matning till arbetsbodar, tillverkad i aluzink plåt och pulverlackerad. Monterad med in- och uttag samt med 10 mm² överkopplingsplint. På baksidan ett ogängat hål med TET genomföring Ø28 mm. Levereras med TET nippel Skyddsklass IP44. In 16A 32A A B C D E F G Artikelnr Typ Poltal Märkström A Driftspänning V Frekvens Hz 16A GBA , 3p+N+PE /400 50/60 32A GBA , 3p+N+PE /400 50/60 21

22 Uttagsbox i solid gummi, 16 och 32A Uttagsboxar i solitt gummiutförande är framtagna av en blandning mellan natur-gummi, styren- och butadien-plaster. Kapslingen är hallogenfri och åldersbeständig samt resistent mot en mångfald oljor, fetter, bensin och syror. Lämpliga användningsområden är kemiska processindustrier, svets-anläggningar etc. Temperaturbeständig från -30 C till +80 C.. Praktiskt lyfthandtag och tätslutande lock för åtkomst av säkringar och jordfelsbytare. Elanslutning sker med CEE-don via monterad skarvkabel och stickpropp. Här finns en mängd varianter av gummicentraler med olika bestyckningar. Anskaffningsprodukter efter önskemål. Artikelnr Typ Stickpropp 400V Kabellängd i m Uttag Schuko Jordfelsbrytare Mått i mm b x h x d GGB A 1, /0, x 320 x GGB A 1, /0, x 320 x

23 Undercentraler och fördelningscentraler i plåtkapsling

24 UTTAGSCENTRALER trappcentraler A GARO trappcentraler är tillverkade i lackerad aluminiumplåt för bästa ergonomi på byggarbetsplatsen. De väger endast 9-19 kg beroende på bestyckning. Med robust konstruktion tål de även omild behandling på byggarbetsplatser, entreprenader etc. Lämpliga användningsområden är i trapphus och i korridorer vid lägenhetsproduktioner där minimal plats finns tillgängligt och där man föredrar kabeldragning utmed väggarna. Centralerna är även utrustade med bärhandtag, väggfäste och utfällbara ben för god stabilitet vid golvplacering. Servicevänlig front för smidigt utbyte av normkomponenter. Trappcentral 100A är försedd med plintanslutningar för inkommande och vidarematning (2 X 5G6-50 mm²), (max 100A för-säkring). Vidarematningen är försedd med en huvudbrytare för enkel installation av vidarematningen. Samtliga uttag är skyddade av jordfelsbrytare och automatsäkringar. Kapslingsklass IP44. För ellinjeschema besök vår websida Utvändig mått UGTC (mm) 32A 63A 100A Bredd Höjd (inkl handtag) Djup (inkl utfällda ben) Artikelnr Typ/ beskrivning CEE-intag (A) Inkommande Plintansl mm² Max 100A Utgående Fast ansl mm² Schuko CEE-uttag 400V Jordfelsbrytare Direkt 230V 16A 32A 63A 0,03A 0,3A UGTC 432-6/00/ UGTC 432-6/00/ U GTC463-6/00/ TRAPP U GTC100/01/ TRAPP 100A 2,5-50 2, Vikt (kg) 24

25 UTTAGSCENTRALER i skåpmodell GARO uttagscentraler i skåpmodell är tillverkade i lackerad aluminium för bästa korrosionsbetändighet och ergonomi. Stativen är varmgalvaniserade stålrör och även försedda med upphängningsöglor för smidiga lyft och vägg-montage. Insatserna är enkelt utbytbara och anpassade för snabb och smidig service. Dörrarna är låsbara med hänglås och samtliga yttre fästelement är rostfria. Samtliga centraler uppfyller ELSÄK-FS 2008:1 vilket möjliggör att standarden SS utgåva 2 kan uppfyllas. Samtliga uttag är skyddade av jordfelsbrytare och automatsäkringar. Kapslingsklass IP44. Nu finns även en 63A central för fast ansluten jordkabel och vidarematning (Al/Cu 2x4-5G6-50 mm²). Med denna central förbättras selektiviteten och möjliggör installation med kostnadseffektiv aluminiumkabel. Vidarematningen är även försedd med en huvudbrytare. För ellinjeschema besök vår websida Utvändig mått (mm) UGBSN 432 UGBSN 463 GSF 63 Bredd Höjd Djup Artikelnr Typ/beteckning CEE-intag (A) Inkommande Utgående Säkringar Jordfelsbrytare Plintansl mm² Max 100A Fast ansl mm² Direkt Schuko 230V CEE-uttag 400V 16A 32A 63A 1p 230V 3p 400V 0,03A 0,3A UGBSN 432-6/00/ UGBSN 463-6/00/ U GBSN 463-6/00/ GSF 63/00/ ,5-50 2, Vikt (kg) 25

26 UTTAGSCENTRALER i skåpmodell för fast anslutning GARO uttagscentraler i skåpmodell är tillverkade i förzinkad stålplåt samt fosfaterade och lackerade med pulverlack för bästa korrosionsbeständighet. Stativen är varmgalvaniserade och även försedda med upphängningsöglor för smidiga lyft och ev väggmontage. Dörrarna är låsbara med hänglås och samtliga yttre fästelement är rostfria. Samtliga centraler uppfyller ELSÄK- FS 2008:1 vilket möjliggör att standarden SS utgåva 2 kan uppfyllas. Plintanslutning sker i berörings skyddat utrymme och möjliggör 4- eller 5-ledar anslutning. Samtliga anslutningar för fast installation skyddas av effektbrytare G-Break. (Gäller ej GSF 63 som kräver försäkring max 100A.) Det unika med G-Breaks bimetallskydd är att den termiska delen är justerbar ned till 63% av skyddets nominella ström och att det magnetiska skyddet (kortslutnings-skyddet) är justerbart mellan 6-12 alt gånger skyddets nominella ström. Detta gör att man klarar utlösningsvillkoret i de flesta fall, utan att behöva använda ett elektroniskt skydd. Nu finns även en 63A central för fast ansluten jordkabel och vidaremetning (Al/Cu 2x4-5G6-50 mm²). Med denna central förbättras selektiviteten och möjliggör installation med kostnadseffektiv aluminiumkabel. Vidarematningen är även försedd med en huvudbrytare. Samtliga uttag är skyddade av jordfelsbrytare och automatsäkringar. Kapslingsklass IP44. För ellinjeschema besök vår websida Utvändig mått (mm) GBEC 125 GSF 125 GUS 63 GSF 63 Bredd Höjd Djup Inkommande Utgående Jordfelsbrytare Artikelnr Typ/beteckning Effektbrytare (A) Plintanslutning mm² CEEintag (A) Effektbrytare (A) Plintanslutning mm² Schuko CEE-uttag 400V 230V 16 A 32 A 63 A 0,03A 0,3A Vikt (kg) GBEC 125/00/ GSF 125/01/ GUS 63/00/ GSF 125/01/ GSF 63/01/ ,5-50 2,

27 Huvud- & mätcentraler

28 HUVUD- & MÄTCENTRALER Typ ZSF/ ZFSF 25 63A GARO Huvudcentraler installeras som första central på mindre byggarbetsplatser och tillfälliga evenemang och innehåller anslutningar för energileverantörens matningskabel och mätningsutrymme för mätare. Huvudcentraler från GARO finns från 25A till 630A och benämns även serviscentral eller inmatnings- och mätcentral. Centralerna är utrustade med utgående uttag och vissa modeller innehåller även plintar för fast vidarematning. Centralerna är konstruerade och certifierade enligt EN Samtliga produkter kan kundanpassas efter önskemål och behov. Centralerna är tillverkade i förzinkad stålplåt samt fosfaterade och lackerade med pulverlack för bästa korrosionsbeständighet. Stativen är varmgalvaniserade och även försedda med anordning för smidiga lyft och ev vägg-montage. Dörrarna är låsbara med hänglås och samtliga yttre fästelement är rostfria. Samtliga centraler uppfyller ELSÄK-FS 2008:1 vilket möjliggör att standarden SS utgåva 2 kan uppfyllas. Samtliga uttag är skyddade av jordfelsbrytare och automatsäkringar. Kapslingsklass IP44. För ellinjeschema besök vår websida

29 HUVUD- & MÄTCENTRALER Typ ZSF/ ZFSF 25 63A Detaljbild från skåpets baksida. För fast vidarematning Utvändig mått (mm) ZSF25 ZSF63/ ZFSF63 ZFSF 63FVM Bredd Höjd Djup Artikelnr Typ/beskrivning Huvudsäkring (A) Inkommande Plintstorlek mm² Mätningsenhet Mätarplats Fast anslutning direkt mm² Utgående Schuko 230V CEE-uttag 400V 16A 32A 63A Jordfelsbrytare 0,03A 0,3A Vikt (kg) ZSF GB 25/00/ ZSF GBN 63/00/ ZFSF GB 63/01/ ZFSF 63 FVM/01/

30 HUVUD- & MÄTCENTRALER GPI ZFSF GPI A GARO huvudcentraler A installeras som första central på byggarbetsplatser och tillfälliga evenemang och innehåller anslutningar för energileverantörens matningskabel och mätningsutrymme för mätare, samt strömtransformatorer 300/5A Kl 0,2S. Huvudcentraler från GARO finns från 25A till 630A och benämns även serviscentral eller inmatnings- och mätcentral. Centralerna är utrustade med utgående uttag och innehåller även plintar för fast vidarematning. Centralerna är konstruerade och certifierade enligt EN Samtliga produkter kan kundanpassas efter önskemål och behov. Centralerna är tillverkade i förzinkad stålplåt samt fosfaterade och lackerade med pulverlack för bästa korrosionsbeständighet. Stativen är varmgalvaniserade och även försedda med anordning för smidiga lyft och ev väggmontage. Dörrarna är låsbara med hänglås och samtliga yttre fästelement är rostfria. Samtliga centraler uppfyller ELSÄK-FS 2008:1 vilket möjliggör att standarden SS utgåva 2 kan uppfyllas. Samtliga uttag är skyddade av jordfelsbrytare och automatsäkringar. Kapslingsklass IP44. För ellinjeschema besök vår websida tillfallig-el

31 HUVUD- & MÄTCENTRALER GPI ZFSF GPI 125 och 250A Enkla och smidiga att kundanpassa på egen hand. Byt modul efter behov. Se mer på sidorna Utvändig mått (mm) ZFSF 125 ZFSF 160 ZFSF 250 Bredd Höjd Djup Inkommande Mätningsenhet Fast anslutning Utgående CEE-uttag 400V Jordfelsbrytare Artikelnr Typ/beskrivning Huvudsäkring A Strömtrafo Mätarplats 125A -AC23 160A-AC22 250A-AC23 Schuko 400A-AC22 230V 16A 32A 63A 0,03A 0,3A Vikt (kg) ZFSF 125 GPI 01/ ZFSF 160 GPI 01/ ZFSF 250 GPI/12/

32 HUVUD- & MÄTCENTRALER GPI ZFSF GPI A GARO Huvudcentraler A installeras som första central på större byggarbetsplatser och tillfälliga evenemang och innehåller anslutningar för energileverantörens matningskabel och mätningsutrymme för mätare, samt strömtransformatorer 600/5A Kl 0,2S. Huvudcentraler från GARO finns från 25A till 630A och benämns även serviscentral eller inmatnings- och mätcentral. Centralerna är utrustade med utgående uttag och innehåller även plintar för fast vidarematning. Centralerna är konstruerade och certifierade enligt EN Samtliga produkter kan kundanpassas efter önskemål och behov. Centralerna är tillverkade i förzinkad stålplåt samt fosfaterade och lackerade med pulverlack för bästa korrosionsbeständighet. Stativen är varmgalvaniserade och även försedda med anordning för smidiga lyft och ev vägg-montage. Dörrarna är låsbara med hänglås och samtliga yttre fästelement är rostfria. Samtliga centraler uppfyller ELSÄK- FS 2008:1 vilket möjliggör att standarden SS utgåva 2 kan uppfyllas. Samtliga uttag är skyddade av jordfelsbrytare och automatsäkringar. Kapslingsklass IP44. För enlinjeschema besök gärna vår webbsida 32

33 HUVUD- & MÄTCENTRALER GPI ZFSF GPI A Utvändig mått (mm) ZFSF 400 ZFSF 630 Bredd Höjd Djup Inmatningsenhet till 630A huvudcentraler Artikelnr Typ/beskrivning ZF 400 GPI/20/INM 1300 IM ZF630 GPI/30/INM 1300IM ZFSF 400 GPI/22/ ZF GPI 630P/30/INM 1300IM ZFSF 630 GPI/22/ ZFSF 630P GPI/22/ Inkommande Huvudsäkring A 400 (2 x 250A) 630 (3 x 250A) 400 (2 x 250A) 630 (2x400A,1x250A) 630 (3 x 250A) 630 (2x400A,1x250A) Mätningsenhet Strömtrafo Mätarplats 125A -AC23 160A-AC22 33 Fast anslutning Utgående CEE-uttag 400V Jordfelsbrytare 250A-AC23 Schuko 400A-AC22 230V 16A 32A 63A 0,03A 0,3A Vikt (kg)
