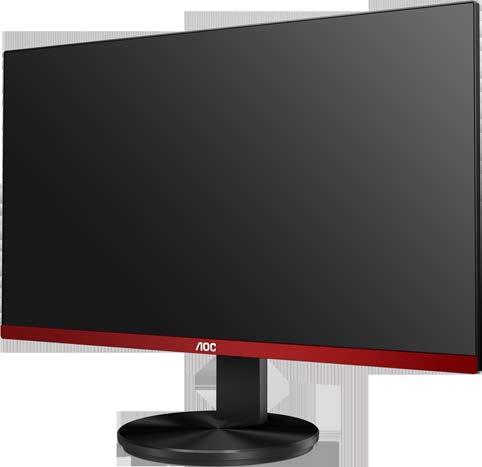

1 Bruksanvisning för LCD-skärm G2590FX LED-bakgrundsbelysning AOC. Alla rättigheter förbehållna.

2 Säkerhet... 4 Nationella konventioner... 4 Ström... 5 Installation... 6 Rengöring... 7 Övrigt... 8 Installation... 9 Förpackningens innehåll... 9 Montera stativ och fot Justera visningsvinkeln Ansluta bildskärmen Fästa väggmonteringsarm Freesync-funktion Inställning Inställning av optimal upplösning Windows Windows Windows Snabbtangenter OSD Setting (Bildskärmsinställning) Luminance (Luminans) Image Setup (Bildinställning) Color Setup (Färginställning) Picture Boost (Bildförbättring) OSD Setup (Bildskärmsinställning) Game Setting (Spelinställningar) Extra Exit (Avsluta) LED-indikation Drivrutin Bildskärmsdrivrutin Windows Windows Windows i-menu e-saver Screen Felsökning Specifikationer Allmänna specifikationer Förinställda visningslägen Stifttilldelningar Plug and Play Bestämmelser FCC-meddelande WEEE-deklaration

3 Service Garantibevis för Europa Garantivillkor för Mellanöstern och Afrika (MEA) AOC PIXELPOLICY ISO KLASS Garantivillkor för Nord- och Sydamerika (exklusive Brasilien) EASE PROGRAME

4 Säkerhet Nationella konventioner Följande underavsnitt beskriver de vedertagna benämningar som används i detta dokument. Anmärkningar, försiktighetsåtgärder och varningar I denna bruksanvisning kan textavsnitt åtföljas av en ikon och tryckt i fet eller kursiv stil. Dessa textavsnitt är anmärkningar, försiktighetsåtgärder och varningar enligt följande: OBS! OBS! indikerar viktig information som hjälper dig att använda systemet på ett bättre sätt. FÖRSIKTIGT! FÖRSIKTIGT indikerar antingen potentiell skada på maskinvara eller dataförlust och beskriver hur du undviker problemet. VARNING! EN VARNING indikerar eventuell risk för personskada och beskriver hur man undviker problemet. Vissa varningar kan visas med ett annat format och kan inkludera en ikon. I sådana fall visas varningen på grund av nationella föreskrifter. 4

5 Ström Skärmen ska bara användas från den typ av strömkälla som anges på etiketten. Är du osäker på vilken typ av ström du har i hemmet, kontakta en lokal försäljare eller elleverantör. Skärmen är utrustad med en jordad trestiftskontakt, en kontakt med ett tredje (jordat) stift. Kontakten passar bara i jordade vägguttag som en säkerhetsfunktion. Om uttaget inte kan ta en kontakt med tre ledningar, måste en elektriker installera ett passande uttag, eller använd en adapter för att jorda produkter riktigt. Motarbeta inte syftet med den jordade kontakten. Dra ut kontakten vid åskväder eller när den inte ska användas under en längre tid. Det skyddar skärmen från skador under spänningssprång. Överbelasta inte eluttagslister och förlängningssladdar. Överbelastning kan resultera i brand eller elektriska stötar. För att säkerställa tillfredställande funktion, ska skärmen bara användas med UL-listade datorer som har korrekt konfigurerade mottagare som är markerade mellan V, min. 5 A. Vägguttaget ska installeras intill utrustningen och ska vara lättåtkomligt. 5

6 Installation Placera inte bildskärmen på instabila vagnar, stativ, fästen eller bord. Faller bildskärmen kan den skada en person och orsaka allvarlig skada på produkten. Använd endast vagnar, stativ, fästen eller bord som rekommenderas av tillverkaren eller säljs tillsammans med denna produkt. Följ tillverkarens anvisningar vid installation och använd monteringstillbehör som rekommenderas av tillverkaren. Står produkten på en vagn ska dessa flyttas försiktigt. För aldrig in föremål i spåret i bildskärmens hölje. Det kan skada kretsarna och orsaka brand eller elektriska stötar. Spill aldrig vätska på bildskärmen. Placera aldrig produktens framsida på golvet. Om skärmen monteras på en vägg eller hylla, använd en sats som godkänts av tillverkaren och följ anvisningarna på satsen. Lämna plats runt bildskärmen enligt nedan. Annars är ventilationen otillräcklig och överhettning kan därför orsaka brand eller skada på bildskärmen. Nedan visas det rekommenderade ventilationsområdet runt bildskärmen när den installerats på vägg eller stativet: Installation med stativ 11 7/8 tum 30cm 4tum 10cm 4tum 10cm 4tum 10cm Lämna minst detta utrymme runt bildskärmen. 6

7 Rengöring Rengör höljet regelbundet med en trasa. Använd ett milt rengöringsmedel på fläckar i stället för starka rengöringsmedel som fräter på produktens hölje. Var försiktig när du rengör så att inte rengöringsmedel kommer in i produkten. Rengöringstrasan får inte vara grov så att den repar skärmens yta. Dra ur elsladden innan produkten rengörs. 7

8 Övrigt Om produkten avger en stark lukt, ljud eller rök, ta OMEDELBART ut nätkabeln ur vägguttaget och kontakta ett servicecenter. Kontrollera att ventilationsöppningarna inte blockeras av ett bord eller en gardin. Utsätt inte LCD-skärmen för kraftiga vibrationer eller slag under drift. Slå inte på och tappa inte bildskärmen under drift eller transport. 8

9 Installation Förpackningens innehåll Bildskärm CD-bruksan Garantikort Stativ Fot Elkabel Ljudkabel Analog kabel DP-kabel HDMI- kabel Inte alla signalkablar (ljud-, analog-, DP-, HDMI-) medföljer i alla länder och regioner. Kontrollera med den lokala försäljaren eller AOC:s avdelningskontor för bekräftelse. 9

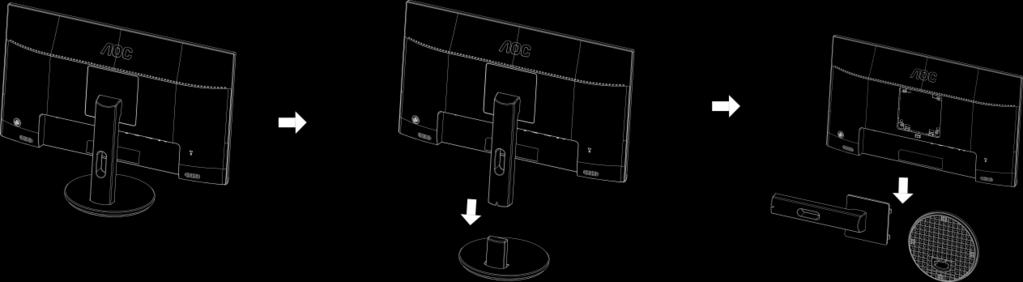

10 Montera stativ och fot Montera eller ta bort stativet enligt stegen nedan. Placera bildskärmen på ett mjukt och plant underlag för att förhindra repor. Installera: Ta bort: 10

11 Justera visningsvinkeln För bästa bild rekommenderar vi att du tittar på hela bildskärmen rakt framifrån och sedan justerar skärmens vinkel efter egen smak. Håll stativet så att bildskärmen inte välter när du ändrar vinkeln. Du kan justera bildskärmen enligt nedan: Lutningsvinkel: -5 ~23 OBS! Justera inte betraktningsvinkeln över 23 grader eftersom det kan innebära skada. 11

12 Ansluta bildskärmen Kabelanslutningar på bildskärmens och datorns baksida: 1 Power 2 HDMI-1 3 HDMI-2 4 DP 5 VGA 6 Hörlurar För att skydda utrustningen ska datorn och LCD-skärmen alltid stängas av före anslutning. 1 Anslut strömkabeln i AC-uttaget på bildskärmens baksida. 2 Sätt en ände av D-Sub-kabeln med 15 stift på bildskärmens baksida och den andra änden i datorns D-Sub-port. 3 (Tillval Kräver ett grafikkort med HDMI-port) Anslut ena änden av HDMI-kabeln på bildskärmens baksida och den andra änden i datorns HDMI-port. 4 (Tillval Kräver ett grafikkort med ljudport) Anslut ena änden av ljudkabeln på bildskärmens baksida och den andra änden i datorns ljudport. 5 (Tillval Kräver ett grafikkort med DP-port) Anslut ena änden av DP-kabeln på bildskärmens baksida och den andra änden i datorns DP-port. 6 Sätt på bildskärmen och datorn. 7 Upplösning som stöds för videoinnehåll: VGA: 60 Hz (max.) HDMI/DP: 144 Hz (max.) Om bildskärmen visar en bild, är installationen klar. Visas ingen bild, se felsökningen. 12

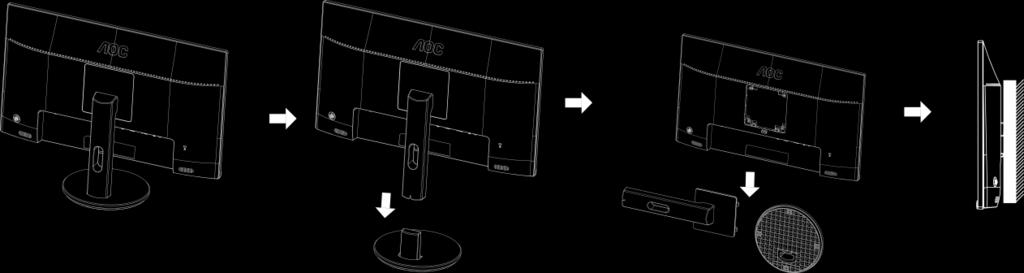

13 Fästa väggmonteringsarm Preparing to Install An Optional Wall Mounting Arm. Du kan fästa bildskärmen vid en väggmonteringsarm (köps separat). Koppla bort strömmen innan du utför denna procedur. Följ dessa steg: 1 Ta bort basen. 2 Följ tillverkarens instruktioner för att sätta ihop väggmonteringsarmen. 3 Placera väggmonteringsarmen baktill på bildskärmen. Rikta in hålen på armen med hålen baktill på bildskärmen. 4 Sätt in de 4 skruvarna i hålen och spänn dem. 5 Återanslut sladdarna. Se bruksanvisningen till den valfria väggmonteringsarmen för instruktioner om hur du fäster den vid väggen. Notera : VESA monteringsskruvhål finns inte tillgängliga på alla modeller, kontrollera med återförsäljaren eller den officiella avdelningen på AOC. 13

14 Freesync-funktion 1. Freesync-funktionen fungerar med DP/HDMI1/HDMI2 HDMI/DP : 30~144Hz 2. Kompatibla grafikkort: Rekommenderad lista visas nedan, kan även kontrolleras genom att besöka: AMD Radeon RX 480 AMD Radeon RX 470 AMD Radeon RX 460 Radeon Pro Duo AMD Radeon R9 300 Series AMD Radeon R9 Fury X AMD Radeon R9 360 AMD Radeon R7 360 AMD Radeon R9 295X2 AMD Radeon R9 290X AMD Radeon R9 290 AMD Radeon R9 285 AMD Radeon R7 260X AMD Radeon R

15 Inställning Inställning av optimal upplösning Windows 10 För Windows 10: Högerklicka på START. Klicka på "CONTROL PANEL (KONTROLLPANELEN)". Klicka på "DISPLAY (BILDSKÄRM)". Klicka på "Change display settings (Ändra bildskärmsinställningar)"-knappen. 15

16 Ställ in upplösningens SLIDE-BAR (SKJUTREGLAGE) till en optimal förinställd upplösning. 16

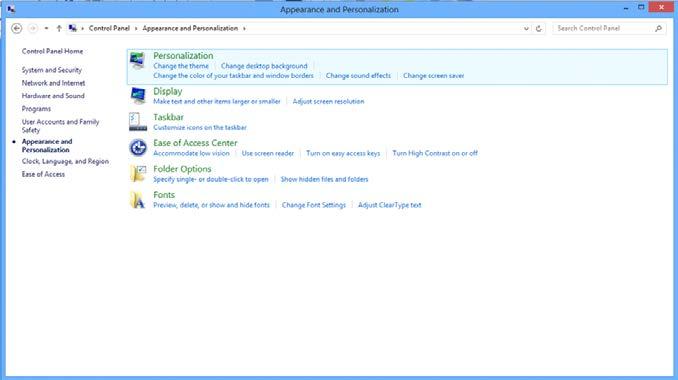

17 Windows 8 För Windows 8: Högerklicka och klicka på All apps (Alla appar) längst ner till höger på skärmen. Ställ in "View by (Visa efter)" till "Category (Kategori)". Klicka på "Appearance and Personalization (Utseende och anpassning)". Klicka på "DISPLAY (BILDSKÄRM)". 17

18 Ställ in upplösningens SLIDE-BAR (SKJUTREGLAGE) till en optimal förinställd upplösning. 18

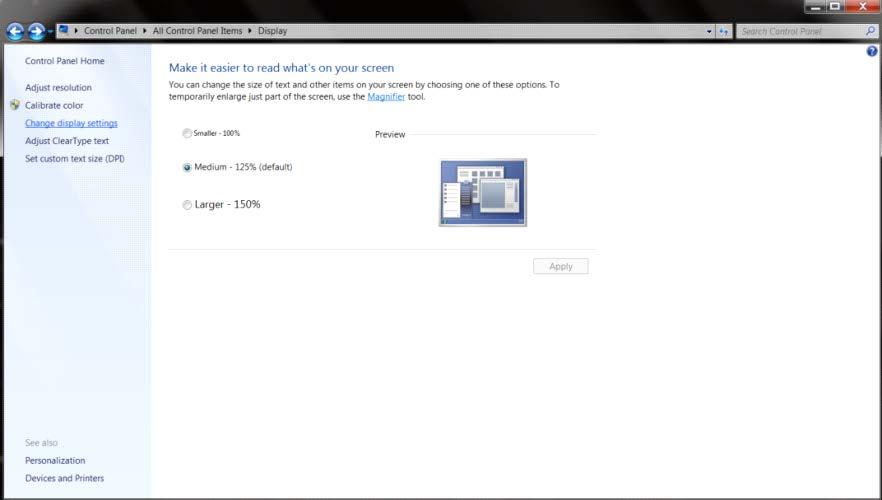

19 Windows 7 För Windows 7: Klicka på START. Klicka på "CONTROL PANEL (KONTROLLPANELEN)". Klicka på "Appearance (Utseende)". Klicka på "DISPLAY (BILDSKÄRM)". 19

20 Klicka på "Change display settings (Ändra bildskärmsinställningar)"-knappen. Ställ in upplösningens SLIDE-BAR (SKJUTREGLAGE) till en optimal förinställd upplösning. 20

21 Snabbtangenter 1 Källa/Auto/Avsluta 2 Siktpunkt 3 Spelläge/vänster 4 Bildförhållande/höger 5 Ström/Meny/Enter Ström/Meny/Enter Tryck på Ström-knappen för att slå på bildskärmen. När ingen skärmmeny visas, tryck för att visa skärmmenyn eller bekräfta ditt val. Tryck i cirka 2 sekunder för att stänga av bildskärmen. Siktpunkt När ingen skärmmeny visas, tryck på Sikta punkt-knappen för att öppna menyn i Sikta punkt. Tryck sedan "vänster" eller "höger" för att slå på eller stänga av Sikta punkt. Spelläge/vänster När ingen skärmmeny (OSD) visas, tryck på "vänster"-knappen för att öppna spelläget, tryck sedan på "vänster" eller "höger" knapp för att välja spelläge (FPS, RTS, Racing, Spelare 1, Spelare 2 eller Spelare 3) efter speltyp. Bildförhållande//höger När ingen skärmmeny visas, tryck "höger" för att kontinuerligt välja att ändra bildförhållande. Källa/Auto/Avsluta När skärmmenyn (OSD) är stängd fungerar knappen Källa/Auto/AvslutaSource (Källa) som snabbknapp för källan. När skärmmenyn (OSD) är stängd, tryck ner knappen Källa/Auto/Avsluta i cirka 2 sekunder för att utföra en automatisk konfiguration (endast för modeller med D-Sub). 21

22 OSD Setting (Bildskärmsinställning) Grundläggande och enkel instruktion om kontrollknapparna. 1) Tryck på MENY-knappen för att aktivera skärmmeny-fönstret. 2) Tryck på < eller > för att navigera igenom funktionerna. När önskad funktion är markerad, tryck på MENY-knappen för att aktivera den. Tryck på < eller > för att navigera igenom funktionerna i undermenyn. När önskad funktion har markerats, tryck på MENY-knappen för att aktivera den. 3) Tryck på < eller > för att ändra inställningarna för den valda funktionen. Tryck på AUTO-knappen för att avsluta. Om du vill justera någon annan funktion, upprepa steg ) Låsa/låsa upp skärmmenyn: För att låsa eller låsa upp skärmmenyn, håll in Neråt-knappen i 10 sekunder när skärmmenyn inte är aktiv. OBS! 1) Om produkten enbart har en signalingång, är alternativet "Val av ingång" inaktiverat. 2) Endast ett alternativ kan vara aktiverat för de fyra lägena ECO (förutom standardläge), DCR, DCB och Picture Boost (Bildförbättring). 22

23 Luminance (Luminans) 1. Tryck på MENY-knappen för att visa menyn. 2. Tryck på vänster eller höger för att välja (luminans) och tryck på MENY-knappen för att öppna. 3. Tryck på vänster eller höger för att välja undermeny och tryck på MENY-knappen för att öppna. 4. Tryck på vänster eller höger för att justera. 5. Tryck på AUTO-knappen för att avsluta. Contrast (Kontrast) Brightness (Ljusstyrka) Kontrast från digitalt register Justering av bakgrundsbelysning Standard Standardläge Text Textläge Eco mode (Sparläge) Internet Game (Spel) Internetläge Spelläge Movie (Film) Filmläge Gamma DCR Sports (Sport) Sportläge Gamma1 Justera till Gamma 1 Gamma2 Justera till Gamma 2 Gamma3 Justera till Gamma 3 Off (Av) Avaktivera dynamiskt kontrastförhållande On (På) Aktivera dynamiskt kontrastförhållande 23

24 Image Setup (Bildinställning) 1. Tryck på MENY-knappen för att visa menyn. 2. Tryck på vänster eller höger för att välja (bildinställning) och tryck på MENY-knappen för att öppna. 3. Tryck på vänster eller höger för att välja undermeny och tryck på MENY-knappen för att öppna. 4. Tryck på vänster eller höger för att justera. 5. Tryck på AUTO-knappen för att avsluta. Clock (Klocka) Phase (Fokus) Sharpness (Skärpa) H. Position (Position-H) V. Position (Position-V) Justera bildklockan för att minska störning med vertikala linjer. Justera bildfas för att minska störning med horisontella linjer Justera bildens skärpa Justera bildens horisontella läge Justera bildens vertikala läge. 24

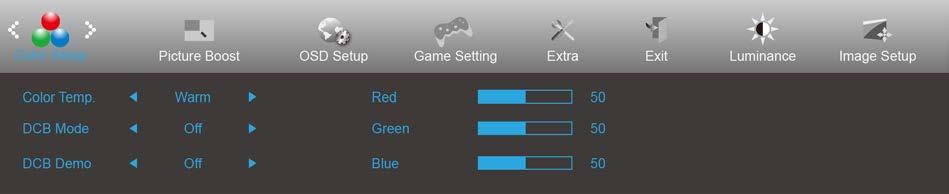

25 Color Setup (Färginställning) 1. Tryck på MENY-knappen för att visa menyn. 2. Tryck på vänster eller höger för att välja (färginställning) och tryck på MENY-knappen för att öppna. 3. Tryck på vänster eller höger för att välja undermeny och tryck på MENY-knappen för att öppna. 4. Tryck på vänster eller höger för att justera. 5. Tryck på AUTO-knappen för att avsluta. Warm (Varm) Normal Återkalla varm färg från EEPROM. Återkalla normal färg från EEPROM. Cool (Kall) Återkalla kall färg från EEPROM. Color Temp. srgb Återkalla SRGB-färg från EEPROM. (Färgtemperatur) Red (Röd) Röd förstärkning från Digital-register User Green (Användare) (Grön) Grön förstärkning från Digital-register. Blue (Blå) Blå förstärkning från Digital-register Full Enhance Inaktivera eller aktivera läget Full på eller av (Full förhöjning) förbättring Nature Skin (Naturlig hud) på eller av Inaktivera eller aktivera läget Naturlig hud DCB Mode Green Field (DCB-läge) (Gröna fält) på eller av Inaktivera eller aktivera läget Gröna fält Sky-blue (Himmelsblå) på eller av Inaktivera eller aktivera läget Himmelsblå AutoDetect Inaktivera eller aktivera läget på eller av (Autoavkänning) Autoavkänning. DCB Demo På eller av Avaktivera eller aktivera Demo 25

26 Picture Boost (Bildförbättring) 1. Tryck på MENY-knappen för att visa menyn. 2. Tryck på vänster eller höger för att välja (bildförbättring) och tryck på MENY-knappen för att öppna. 3. Tryck på vänster eller höger för att välja undermeny och tryck på MENY-knappen för att öppna. 4. Tryck på vänster eller höger för att justera. 5. Tryck på AUTO-knappen för att avsluta. Bright Frame (Ljus ram) Frame Size (Bildstorlek) Brightness (Ljusstyrka) Contrast (Kontrast) H. Position (Position-H) V. Position (Position-V) på eller av Aktivera eller avaktivera Ljus ram Justera ramens storlek Justera ramens ljusstyrka Justera ramens kontrast Justera ramens horisontella läge Justera ramens vertikala läge OBS! Justera ljusstyrka, kontrast och läge för Ljus ram, för ett bättre visning. 26

27 OSD Setup (Bildskärmsinställning) 1. Tryck på MENY-knappen för att visa menyn. 2. Tryck på vänster eller höger för att välja (ställ in skärmmeny) och tryck på MENY-knappen för att öppna. 3. Tryck på vänster eller höger för att välja undermeny och tryck på MENY-knappen för att öppna. 4. Tryck på vänster eller höger för att justera. 5. Tryck på AUTO-knappen för att avsluta. Language (Språk) Välj bildskärmsspråk Timeout Justera bildskärmens timeout H. Position (Position-H) Justera skärmmenyns horisontella läge V. Position (Position-V) Justera skärmmenyns vertikala läge Transparence (Transparens) Justera bildskärmens transparens Break Reminder Påminnelse om rast om användaren arbetar (Påminnelse om på eller av kontinuerligt i mer än 1 timme rast) DP Capability (DP-kapacitet ) 1.1/1.2 Observera att endast DP1.2 stöder funktionen freesync Volume (Volym) Volymjustering. OBS! Välj DP1.2 för DP-kapacitet om DP-videoinnehållet stödjer DP1.2, välj annars DP1.1 27

28 Game Setting (Spelinställningar) 1. Tryck på MENY-knappen för att visa menyn. 2. Tryck på vänster eller höger för att välja (spelinställningar) och tryck på MENY-knappen för att öppna. 3. Tryck på vänster eller höger för att välja undermeny och tryck på MENY-knappen för att öppna. 4. Tryck på vänster eller höger för att justera. 5. Tryck på AUTO-knappen för att avsluta. Game Mode (Spelläge) Shadow Control (Skuggkontroll) Low input Lag (Låg ingångsfördröjning) Game Color (Spelfärg) LowBlue Mode (Låg blå belysning) Overdrive Dial Point (Siktpunkt) FPS RTS Racing Gamer 1 (Spelare 1) Gamer 2 (Spelare 2) Gamer 3 (Spelare 3) Off (Av) On (På)/ Off (Av) 0-20 Av/Svag/ Medel/Stark Weak (Svag) Medium (Medel) Strong (Stark) Off (Av) On (På)/ Off (Av) För att spela FPS-spel (förstapersonskjutare). Förbättrar de svarta nivådetaljerna i mörka teman. För att spela RTS-spel (Realtidsstrategi). Förbättrar bildkvaliteten. För att spela Racingspel. Ger snabbaste responstid och hög färgmättnad. Användarens inställningar sparas som Gamer 1 (Spelare 1). Användarens inställningar sparas som Gamer 2 (Spelare 2). Användarens inställningar sparas som Gamer 3 (Spelare 3). Ingen optimering av Smart image game Standardinställningarna för Shadow Control (Skuggkontroll) är 50, sedan kan slutanvändaren justera värdet från 50 till 100 eller till 0 för att öka kontrasten för en klar bild. 1. Om bilden är för mörk för att detaljerna ska synas ordentligt, justera värdet från 50 till 100 för en klarare bild. 2. Om bilden är för vit för att detaljerna ska synas ordentligt, justera värdet från 50 till 0 för en klarare bild. Stäng av rambufferten för att minska ingångsfördröjningen Spelfärg ger en nivå mellan 0 och 20 för att justera mättnad för att få en bättre bild. Minskar den blå ljusvågen genom att kontrollera färgtemperaturen Justera svarstiden. Funktionen "siktpunkt" placerar en siktindikator i mitten av skärmen för att hjälpa spelare att spela förstapersonsskjut (FPS)-spel med ett exakt sikte. 28

29 Extra 1. Tryck på MENY-knappen för att visa menyn. 2. Tryck på vänster eller höger för att välja (extra) och tryck på MENY-knappen för att öppna. 3. Tryck på vänster eller höger för att välja undermeny och tryck på MENY-knappen för att öppna. 4. Tryck på vänster eller höger för att justera. 5. Tryck på AUTO-knappen för att avsluta. Input Select (Välj Inmatning) Auto Config. (Automatisk konfiguration) Off timer (Avstängning stimer) AUTO/D-SUB/HDMI1/HDMI2 /DP ja eller nej Välj insignalkälla Justera automatiskt bilden till standard timmar Välj avstängningstid Bred Image Ratio (Bildförhållan de) 1:1 4:3 17" (4:3) 19" (4:3) 19" (5:4) 19" B (16:10) 21,5" B (16:9) 22" B (16:10) 23" B (16:9) 23,6" B (16:9) 24" B (16:9) Välj bildförhållande för visning. DDC-CI ja eller nej Slå PÅ/AV DDC-CI-support Reset (Återställ) ja eller nej Återställ menyn till standard 29

30 Exit (Avsluta) 1. Tryck på MENY-knappen för att visa menyn. 2. Tryck på vänster eller höger för att välja (avsluta) och tryck på MENY-knappen för att öppna. 3. Tryck på AUTO-knappen för att avsluta. Exit (Avsluta) Avsluta huvudskärmen. LED-indikation Status LED-lampans färg Fullt strömläge Vit Aktiv avstängning Orange 30

31 Drivrutin Bildskärmsdrivrutin Windows 10 Starta Windows 10 Högerklicka på START. Klicka på "CONTROL PANEL (KONTROLLPANELEN)". Klicka på "DISPLAY (BILDSKÄRM)"-ikonen. 31

32 Klicka på knappen "Change display settings (Ändra bildskärmsinställningar)" Klicka på knappen "AdvancedSettings (Avancerade inställningar)". 32

33 Klicka på fliken "Monitor" och klicka därefter på knappen "Properties (Egenskaper)". Klicka på fliken "Driver (Drivrutin)". Öppna fönstret "Update Driver Software-Generic PnP Monitor (Uppdatera drivrutin Software-Generic PnP Monitor)" genom att klicka på "Update Driver... (Uppdatera drivrutin...)" och klicka sedan på "Browse my computer for driver software (Sök på min dator efter drivrutiner)". 33

34 Välj "Let me pick from a list of device drivers on my computer (Låt mig välja från en lista över drivrutiner som finns på datorn)". Klicka på "Have Disk (Har disk)"-knappen. Klicka på knappen "Browse (Bläddra)" och navigera till följande arkiv: X:\Driver\module name (där X står för enhetsbeteckningen som tilldelats CD-ROM-enheten). Välj filen "xxx.inf" och klicka därefter på knappen "Open (Öppna)". Klicka på knappen "OK". Välj din bildskärmsmodell och klicka på knappen "Next (Nästa)". Filerna kopieras från CD:n till din hårddiskenhet. Stäng alla fönster och ta bort CD:n. Starta om systemet. Systemet väljer automatiskt den högsta uppdateringsfrekvensen och motsvarande färgmatchningsprofiler. 34

35 Windows 8 Starta Windows 8 Högerklicka och klicka på All apps (Alla appar) längst ner till höger på skärmen. Klicka på ikonen "Control Panel (KONTROLLPANELEN)" Ställ in "View by (Visa som)" till "Large icons (Stora ikoner)" eller "Small icons (Små ikoner)". Klicka på "DISPLAY (BILDSKÄRM)"-ikonen. 35

36 Klicka på "Change display settings (Ändra bildskärmsinställningar)" -knappen. Klicka på "Advanced Settings (Avancerade inställningar)" -knappen. Klicka på fliken "Monitor" och klicka sedan på knappen "Properties (Egenskaper)". 36

37 Klicka på fliken "Driver (Drivrutin)". Öppna fönstret "Update Driver Software-Generic PnP Monitor (Uppdatera drivrutin-allmän PnP-bildskärm)" genom att klicka på "Update Driver... (Uppdatera drivrutin...)" och klicka sedan på "Browse my computer for driver software (Välj drivrutinsprogramvara som redan finns på datorn)". 37

38 Välj "Let me pick from a list of device drivers on my computer (Låt mig välja från en lista över drivrutiner som finns på datorn)". Klicka på knappen "Have Disk (Har disk)". Klicka på knappen "Browse (Bläddra)" och navigera till följande katalog: X:\Driver\module name (där X står för enhetsbeteckningen som tilldelats CD-ROM-enheten). Välj filen "xxx.inf" och klicka på knappen "Open (Öppna)". Klicka på knappen "OK". Välj din bildskärmsmodell och klicka på knappen "Next (Nästa)". Filerna kopieras från CD:n till din hårddiskenhet. Stäng alla fönster och ta bort CD:n. Starta om systemet. Systemet väljer automatiskt den högsta uppdateringsfrekvensen och motsvarande färgmatchningsprofiler. 38

39 Windows 7 Starta Windows 7 Klicka på knappen "Start" och klicka därefter på "Control Panel (Kontrollpanel)". Klicka på "DISPLAY (BILDSKÄRM)"-ikonen. Klicka på "Change display settings (Ändra bildskärmsinställningar)"-knappen. 39

40 Klicka på knappen "Advanced Settings (Avancerade inställningar)". Klicka på fliken "Monitor" och klicka därefter på knappen "Properties (Egenskaper)". Klicka på fliken "Driver (Drivrutin)". Öppna fönstret "Update Driver Software-Generic PnP Monitor (Uppdatera drivrutin Software-Generic PnP Monitor)" genom att klicka på "Update Driver... (Uppdatera drivrutin...)" och klicka sedan på knappen "Browse my computer for driver software (Sök på min dator efter drivrutiner)". 40

41 Välj "Let me pick from a list of device drivers on my computer (Låt mig välja från en lista över drivrutiner som finns på datorn)". Klicka på "Have Disk (Har disk)"-knappen. Klicka på knappen "Browse (Bläddra)" och navigera till följande arkiv: X:\Driver\module name (där X står för enhetsbeteckningen som tilldelats CD-ROM-enheten). Välj filen "xxx.inf" och klicka därefter på knappen "Open (Öppna)". Klicka på knappen "OK". Välj din bildskärmsmodell och klicka på knappen "Next (Nästa)". Filerna kopieras från CD:n till din hårddiskenhet. Stäng alla fönster och ta bort CD:n. Starta om systemet. Systemet väljer automatiskt den högsta uppdateringsfrekvensen och motsvarande färgmatchningsprofiler. 41

42 i-menu Välkommen till "i-menu"-programvaran från AOC. i-menu gör det enkelt att ställa in bildskärminställningarna på skärmen, genom att använda bildskärmsmenyer istället för bildskärmsknappen på skärmen. Använd följande installationsguide för att slutföra installationen. Programvaran stöder följande operativsystem: Windows 10, Windows 8, Windows 7. 42

43 e-saver Välkommen att använda AOC:s energihanteringsprogramvara e-saver för skärmen. AOC e-savern har funktionen Smart avstängning för dina bildskärmar, vilket stänger av bildskärmen när datorn är i valfri status (På, av, viloläge eller Skärmsläckare). Den aktuella avstängningstiden beror på dina inställningar (se exemplet nedan). Klicka på "driver/e-saver/setup.exe" för att starta installationen av e-saverprogramvaran. Följ installationsguiden för att slutföra installationen av programvaran. Under vart och en av de fyra datorstatusarna kan du välja önskad tid (i minuter) i listrutan för när din bildskärm ska stängas av automatiskt. Ovanstående exempel illustrerar: 1) Bildskärmen stängs aldrig av när datorn är på. 2) Bildskärmen stängs automatiskt av 5 minuter efter att datorn stängts av. 3) Bildskärmen stängs automatiskt av 10 minuter efter att datorn gått in i energisparläge/standby-läge. 4) Bildskärmen stängs automatiskt av 20 minuter efter att skärmsläckaren dyker upp. Du kan klicka på "RESET (ÅTERSTÄLL)" för att ställa in e-savers standardinställning, som nedan. 43

44 Screen+ Välkommen till programvaran "Screen+" från AOC. Screen+ är ett skärmdelningsverktyg för skrivbordet. Det delar skrivbordet i olika paneler, och varje panel visar olika fönster. Du behöver bara dra fönstret till en passande panel för att öppna det. Det stödjer flerskärmsvisning för att underlätta ditt arbete. Följ installationsprogramvaran för att installera det. Programvaran stöder följande operativsystem: Windows 10,Windows 8,Windows 7. 44

45 Felsökning Problem och fråga Ström-LED är inte PÅ Inga bilder på skärmen Suddig bild och problem med skuggbilder Bilden studsar, flimrar eller vågmönster uppträder på bilden Bildskärmen har fastnat i aktivt Av-läge" Någon av grundfärgerna saknas (RÖD, GRÖN eller BLÅ) Skärmbilden är inte centrerad eller har fel storlek Bilden har färgmissar (vit ser inte vit ut) Horisontella eller vertikala störningar på skärmen Möjliga lösningar Kontrollera att strömbrytaren är PÅ och att elsladden är rätt isatt i ett jordat uttag och i bildskärmen. Är strömkabeln korrekt ansluten? Kontrollera att elsladdens anslutning och strömtillförseln. Är kabeln riktigt isatt? (Ansluten via D-sub-kabel) Kontrollera DB-15-kabelns anslutning. (Ansluten via DVI-kabel) Kontrollera DVI-kabelns anslutning. * DVI-ingång är inte tillgängligt för alla modeller. Om strömmen är påslagen, starta om datorn för att se startskärmen (inloggningsskärmen). Om startskärmen (inloggningsskärmen) visas, starta upp datorn i ett lämpligt läge (säkert läge för Windows ME/XP/2000) och ändra sedan grafikkortets frekvens. (Se Ställa in optimal upplösning) Om startskärmen (inloggningsskärmen) inte visas, kontakta ett servicecenter eller din återförsäljare. Visas "Inmatning stöds inte" på skärmen? Detta meddelande visas när signalen från grafikkortet är högre än den maximala upplösning och frekvens som bildskärmen kan hantera. Justera maximal upplösning och frekvens till ett värde som bildskärmen kan hantera. Kontrollera att drivrutinerna för AOC:s bildskärmar har installerats. Ställ in kontrast- och ljusstyrkekontrollerna. Tryck på autojustera. Kontrollera att du inte använder en förlängningssladd eller kopplingsdosa. Vi rekommenderar att du ansluter bildskärmen direkt till videokortets utgångskontakt på baksidan. Flytta elektriska apparater som kan orsaka elektriska störningar så långt bort från bildskärmen som möjligt. Använd den högsta uppdateringsintervall din bildskärm klarar med den upplösning du använder. Datorns strömbrytare kan inte sättas i PÅ-läge. Datorns videokort ska passa exakt i öppningen. Kontrollera att bildskärmens videokortkabel sitter ordentligt i datorn. Kontrollera bildskärmens vidokabel och se till att inga stift är böjda. Kontrollera att datorn fungerar genom att trycka på CAPS LOCK-tangenten på tangentbordet samtidigt som du tittar på LED-indikationen för CAPS LOCK. LED-indikationen ska TÄNDAS eller SLÄCKAS när du tryckt på CAPS LOCK-tangenten. Kontrollera bildskärmens vidokabel och se till att inga stift är skadat. Kontrollera att bildskärmens videokortkabel sitter ordentligt i datorn. Justera Position-H och Position-V eller tryck på snabbknappen (AUTO). Justera RGB-färg eller välj önskad färg. Använd Windows 95/98/2000/ME/XP avstängningsläge för att justera KLOCKA och FOKUS. Tryck för att autojustera. 45

46 Specifikationer Allmänna specifikationer Panel Övrigt Modellnamn Skärmtyp Visningsyta Pixeltäthet Video Separat synk. Display Color (Färgvisning) Horisontell frekvens Horisontell skärmstorlek (maximal) Vertikal frekvens Vertikal skärmstorlek (maximal) Optimal förinställd upplösning Plug & Play Ingångskontakt Ingående videosignal G2590FX TFT LCD-färgskärm 24,5 inch, 62,228 cm diagonalt 0,2832mm (H) 0,2802mm (V) R, G, B Analogt gränssnitt, HDMI-gränssnitt, DP-gränssnitt H/V TTL 16,7 miljoner färger 30k~160kHz(D-SUB/HDMI1.4) 160kHz(DP) 543,744mm 50~146Hz(D-SUB) 30~146Hz(HDMI1.4/DP) 302,616mm 1920x1080@60Hz(D-SUB) 1920 x1080@144hz (HDMI/DP) Notice: low input lag used above 120 Hz frequency the effect is better. VESA DDC2B/CI VGA/ HDMI/DP Analog: 0,7Vp-p (standard), 75 OHM, TMDS Utgångskontakt Strömkälla Effektförbrukning Off timer (Avstängningstimer) Hörlur ut V~, 50/60Hz Typisk (Ljusstyrka = 90, Kontrast = 50) Max. (ljusstyrka = 100, kontrast = 100) Energisparläge 0-24 timmar 34W 23W 0,5 W Fysiska egenskaper Anslutningstyp Signalkabeltyp Mått och vikt: Höjd (med fot) Bredd Djup Vikt (endast bildskärm) VGA\ HDMI\DP\Hörlursuttag Borttagbar 419,8mm 558,6mm 179,5mm 4,27Kg 46

47 Miljö Temperatur Luftfuktighet Höjd Drift 0 ~ 40 Ur drift -25 ~ 55 Drift 10 ~ 85 % (utan kondens) Ur drift 5 % ~ 93% (utan kondens) Drift m ( fot) Ur drift m ( fot) 47

48 Förinställda visningslägen STANDARD UPPLÖSNING HORISONTELL FREKVENS (khz) VERTIKAL FREKVENS (Hz) Källa Alla Alla VGA Alla Alla Alla Alla Dos Alla Alla Alla SVGA Alla Alla Alla Alla Alla Alla XGA Alla Alla Alla SXGA Alla Alla Alla Full HD HDMI/DP HDMI/DP HDMI/DP 48

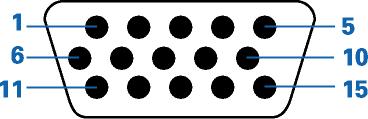

49 Stifttilldelningar 15-stift signalkabel för färgdisplay PIN-nummer Översikt av signalkabelns 15 stift PIN-nummer Översikt av signalkabelns 15 stift 1 Video-röd 9 +5V 2 Video-grön 10 Jord 3 Video-blå 11 N.C. 4 N.C. 12 DDC-seriella data 5 Detektera sladd 13 H-synk 6 GND-R 14 V-synk 7 GND-G 15 DDC-seriell klocka 8 GND-B Stift nr. Signalnamn Stift nr. Signalnamn Stift nr. Signalnamn 1. TMDS Data TMDS-data DDC/CEC jord 2. TMDS Data 2 skärm 10. TMDS-klocka V ström 3. TMDS-data TMDS klockskärm 19. Hot Plug-detektering 4. TMDS Data TMDS-klocka - 5. TMDS Data 1 skärm 13. CEC 6. TMDS-data Reserverad (N.C. på enhet) 7. TMDS Data SCL 8. TMDS Data 0 skärm 16. SDA 49

50 20-stift signalkabel för färgdisplay Stiftnr. Signalnamn Stiftnr. Signalnamn 1 ML_Lane 3 (n) 11 GND 2 GND 12 ML_Lane 0 (p) 3 ML_Lane 3 (p) 13 CONFIG1 4 ML_Lane 2 (n) 14 CONFIG2 5 GND 15 AUX_CH(p) 6 ML_Lane 2 (p) 16 GND 7 ML_Lane 1 (n) 17 AUX_CH(n) 8 GND 18 Hot Plug-detektering 9 ML_Lane 1 (p) 19 Retur DP_PWR 10 ML_Lane 0 (n) 20 DP_PWR 50

51 Plug and Play Plug & Play DDC2B-funktion Denna bildskärm har VESA DDC2B-kapacitet i enlighet med VESA DDC STANDARD. Den ger bildskärmen möjlighet att informera värdsystemet om sin identitet och, beroende på vilken DDC-nivå som används, kommunicera ytterligare information om visningsmöjligheterna. DDC2B är en tvåvägs datakanal som baseras på I2C-protokollet. Värden kan begära EDID-information över DDC2B-kanalen. 51

52 Bestämmelser FCC-meddelande Anmärkning angående FCC Klass B radiofrekvensstörningar VARNING: (FÖR FCC-GODKÄNDA MODELLER) OBS! Den här utrustningen har testats och befunnits vara anpassad till gränsvärdena för en digital enhet Klass B enligt Part 15 i FCC Rules. Dessa krav är utformade för att ge rimligt skydd mot skadliga störningar från installationer i bostadsområden. Denna utrustning genererar, använder och kan utsända radiofrekvensenergi och om den inte installeras och används enligt bruksanvisningen kan den orsaka skadliga störningar på radiokommunikationer. Det finns dock ingen garanti för att inte interferens förekommer i en enskild installation. Om utrustningen stör radio- eller tv-mottagningen måste användaren åtgärda störningen genom en eller flera av nedanstående åtgärder. Undersök om utrustningen stör mottagningen genom att stänga av och starta utrustningen enligt följande: Rikta om eller flytta mottagarantennen. Öka avståndet mellan utrustningen och mottagaren. Anslut utrustningen till ett eluttag på en annan krets än den som mottagaren är ansluten till. Rådfråga din återförsäljare eller en behörig radio/tv-tekniker för hjälp. ANM.: Ändringar eller modifikationer som inte uttryckligen godkänts av kravställaren kan upphäva användarens befogenhet att använda denna utrustning. Skärmade gränssnittskablar och strömkabel, om sådan finns, måste användas för att uppfylla gränskraven. Tillverkaren är inte ansvarig för radio- eller TV-störningar som orsakas av otillåten modifikation av denna utrustning. Det är användarens skyldighet att korrigera sådana störningar. Det är användarens skyldighet att rätta till sådana störningar. 52

53 WEEE-deklaration Avfallshantering för privata hushåll inom EU. Den här symbolen på en vara eller dess förpackning visar att varan inte får kastas tillsammans med övrigt hushållsavfall. Det innebär att du är skyldig att lämna avfallet på en särskild återvinningscentral för el- och elektronikavfall. Hushållens källsortering och återvinning är en viktig del i tillvaratagandet av naturens resurser till skydd för människors hälsa och miljön. Du kan få ytterligare information om närmaste återvinningsplats från din kommun eller i butiken där du köpte varan. 53

54 Service Garantibevis för Europa BEGRÄNSAD TRE ÅRS GARANTI* För AOC LCD-bildskärmar som sålts inom Europa garanterar AOC International (Europe) BV att maskinen är utan fel i material eller tillverkning under tre (3) år från konsumentens inköpsdatum. Under denna period kommer AOC International (Europe) B.V. att antingen reparera den defekta produkten med nya eller ombyggda delar, eller byta ut den mot en ny eller ombyggd produkt utan kostnad, förutom exempel som *anges nedan. Om inköpsbeviset är frånvarande startar garantin 3 månader efter det tillverkningsdatum som anges på produkten. Om produkten verkar vara defekt, kontakta din lokala återförsäljare eller hänvisa till service och supportavdelningen på för garantianvisningar för ditt land. Fraktkostnaden för leverans och retur i garantin är förbetald av AOC. Se till att du skaffar ett daterat inköpsbevis tillsammans med produkten och skickar till ett AOC-certifierat eller auktoriserat servicecenter under följande villkor: Se till att LCD-bildskärmen är förpackad i en ordentlig kartong (AOC föredrar originalkartongen som skyddar din skärm tillräckligt under transport). Skriv RMA-numret på adresslappen Skriv RMA-numret på förpackningen AOC International (Europe) B.V. betalar returfrakten för ett av länderna som anges på detta garantibesked. AOC International (Europe) B.V. är inte ansvarigt för kostnader i samband med transport av produkten över internationella gränser. Detta inkluderar gränser inom EU. Om LCD-bildskärmen inte är tillgänglig för avhämtning när budbäraren anländer kommer du att debiteras en insamlingsavgift. * Denna begränsade garanti täcker inte förlust eller skada som orsakas av: Skador vid transport på grund av felaktig förpackning Felaktig installation eller underhåll, annat än i enlighet med AOC:s bruksanvisning Felaktig användning Underlåtenhet Orsak annan än vanlig kommersiell eller industriell användning Ändringar utförda av icke-auktoriserade Reparation, ändring eller installation av tillbehör eller delar av andra än ett AOC-certifierat eller auktoriserat servicecenter Olämpliga miljöer med t.ex. fukt, vattenskador och damm Skada orsakat av våld, jordbävning och terroristattacker Överdriven eller otillräcklig värme eller luftkonditionering eller elektriska strömavbrott, överspänning eller andra oregelbundenheter Denna begränsade garanti gäller inte om produktens inbyggda programvara eller maskinvara som du eller tredje part ändrat eller modifierat. Du bär hela ansvaret för sådana ändringar eller modifikationer. 54

55 Alla AOC LCD-bildskärmar är tillverkade enligt ISO klass 1 standard för pixelpolicy. Om garantin har gått ut har du fortfarande tillgång till alla tillgängliga servicealternativ, men du kommer att ansvara för kostnaderna för service, inklusive reservdelar, arbete, frakt (om någon) och tillämpliga skatter. Det AOC-certifierade eller godkända servicecentret kommer att ge dig en kostnadsberäkning för service innan du godkänner att service utförs. ALLA UTTRYCKLIGA ELLER UNDERFÖRSTÅDDA GARANTIER FÖR DENNA PRODUKT (INKLUSIVE GARANTIER FÖR SÄLJBARHET OCH LÄMPLIGHET FÖR ETT VISST ÄNDAMÅL) ÄR BEGRÄNSADE UNDER EN PERIOD AV TRE (3) ÅR FÖR DELAR OCH ARBETE FRÅN KONSUMENTENS URSPRUNGLIGA INKÖPSDATUM. INGA GARANTIER (VARKEN UTTRYCKLIGA ELLER UNDERFÖRSTÅDDA) GÄLLER EFTER DENNA PERIOD. AOC INTERNATIONAL (EUROPE) B.V. ÅTAGANDEN OCH DIN ERSÄTTNING ÄR ENLIGT DETTA AVTAL ENBART OCH UTESLUTANDE DET SOM ANGES HÄRI. AOC INTERNATIONAL (EUROPE) B.V. ANSVAR, VARE SIG DESSA BASERAS PÅ KONTRAKT, FÖRSEELSE ELLER ANDRA JURIDISKA TEORIER, FÅR INTE ÖVERSKRIDA PRISET PÅ DEN ENSKILDA ENHETEN VARS DEFEKT ELLER SKADA LIGGER TILL GRUND FÖR DETTA ANSPRÅK. INTE UNDER NÅGRA OMSTÄNDIGHETER ÄR AOC INTERNATIONAL (EUROPE) B.V. ANSVARIGT FÖR UTEBLIVEN VINST, FÖRLUST AV ANVÄNDNING ELLER ANLÄGGNINGAR ELLER UTRUSTNING, ELLER ANDRA INDIREKTA, OAVSIKTLIGA ELLER PÅFÖLJANDE SKADOR. VISSA STATER TILLÅTER INTE UTESLUTANDE ELLER BEGRÄNSNING AV ANSVARET FÖR FÖLJDSKADOR ELLER TILLFÄLLIGA SKADOR KAN DET HÄNDA ATT OVANSTÅENDE BEGRÄNSNING INTE GÄLLER DIG. ÄVEN OM DENNA BEGRÄNSADE GARANTI GER DIG VISSA LAGLIGA RÄTTIGHETER, KAN DU HA ANDRA RÄTTIGHETER, SOM VARIERAR FRÅN LAND TILL LAND. DENNA BEGRÄNSADE GARANTI GÄLLER ENDAST FÖR PRODUKTER KÖPTA I MEDLEMSLÄNDER I EU. Informationen i det här dokumentet kan ändras utan föregående meddelande. Mer information finns på: 55

56 Garantivillkor för Mellanöstern och Afrika (MEA) och Oberoende staters samvälde (CIS) BEGRÄNSAT TILL ETT TILL TRE ÅRS GARANTI* För AOC LCD-skärmar som säljs i Mellanöstern och Afrika (MEA) och i Oberoende staters samvälde (OSS), garanterar AOC International (Europe) B.V. att denna produkt är fri från defekter i material och utförande under en period av ett (1) till tre (3) år från tillverkningsdatum beroende på försäljningsland. Under denna period erbjuder AOC International (Europe) B.V. en inlämningsgarantisupport (lämna in till servicecenter) på ett AOC-auktoriserat servicecenter eller återförsäljare som efter eget gottfinnande antingen reparerar den defekta produkten med nya eller ombyggda delar, eller byter ut den mot en ny eller ombyggd produkt utan kostnad, förutom exempel som *anges nedan. Som standardpolicy beräknas garantin från tillverkningsdatum identifierat från produkt-id-serienumret, men den totala garantin kommer att vara femton (15) månader till trettionio (39) månader från tillverkningsdatum beroende på försäljningsland. Garantin kan övervägas i undantagsfall som ligger utanför garantin per produktserienummer och för sådana exceptionella fall är ursprunglig faktura/inköpsbevis obligatoriskt. Om produkten verkar vara defekt, kontakta din AOC-auktoriserade återförsäljare eller se service- och supportdelen på AOC:s webbsida för garantianvisningar för ditt land: Egypten: CIS Centralasien: Mellanöstern: Sydafrika: Saudiarabien: Se till att du skaffar ett daterat inköpsbevis tillsammans med produkten och skickar till ett AOC-auktoriserat servicecenter eller återförsäljare under följande villkor: Se till att LCD-bildskärmen är förpackad i en ordentlig kartong (AOC föredrar originalkartongen som skyddar din skärm tillräckligt under transport). Skriv RMA-numret på adresslappen Skriv RMA-numret på förpackningen * Denna begränsade garanti täcker inte förlust eller skada som orsakas av: Skador vid transport på grund av felaktig förpackning Felaktig installation eller underhåll, annat än i enlighet med AOC:s bruksanvisning Felaktig användning Underlåtenhet Orsak annan än vanlig kommersiell eller industriell användning Ändringar utförda av icke-auktoriserade Reparation, ändring eller installation av tillbehör eller delar av andra än ett AOC-certifierat eller 56

57 auktoriserat servicecenter Olämpliga miljöer med t.ex. fukt, vattenskador och damm Skada orsakat av våld, jordbävningar och terroristattacker Överdriven eller otillräcklig värme eller luftkonditionering eller elektriska strömavbrott, överspänning eller andra oregelbundenheter Denna begränsade garanti gäller inte om produktens inbyggda programvara eller maskinvara som du eller tredje part ändrat eller modifierat. Du bär hela ansvaret för sådana ändringar eller modifikationer. Alla AOC LCD-bildskärmar är tillverkade enligt ISO klass 1 standard för pixelpolicy. Om garantin har gått ut har du fortfarande tillgång till alla tillgängliga servicealternativ, men du kommer att ansvara för kostnaderna för service, inklusive reservdelar, arbete, frakt (om någon) och tillämpliga skatter. Det AOC-certifierade, auktoriserade servicecentret eller återförsäljaren kommer att ge dig en kostnadsberäkning för service innan du godkänner att service utförs. ALLA UTTRYCKLIGA ELLER UNDERFÖRSTÅDDA GARANTIER FÖR DENNA PRODUKT (INKLUSIVE GARANTIER FÖR SÄLJBARHET OCH LÄMPLIGHET FÖR ETT VISST ÄNDAMÅL) ÄR BEGRÄNSADE UNDER EN PERIOD AV ETT (1) TILL TRE (3) ÅR FÖR DELAR OCH ARBETE FRÅN KONSUMENTENS URSPRUNGLIGA INKÖPSDATUM. INGA GARANTIER (VARKEN UTTRYCKLIGA ELLER UNDERFÖRSTÅDDA) GÄLLER EFTER DENNA PERIOD. AOC INTERNATIONAL (EUROPE) B.V. ÅTAGANDEN OCH DIN ERSÄTTNING ÄR ENLIGT DETTA AVTAL ENBART OCH UTESLUTANDE DET SOM ANGES HÄRI. AOC INTERNATIONAL (EUROPE) B.V. ANSVAR, VARE SIG DESSA BASERAS PÅ KONTRAKT, FÖRSEELSE ELLER ANDRA JURIDISKA TEORIER, FÅR INTE ÖVERSKRIDA PRISET PÅ DEN ENSKILDA ENHETEN VARS DEFEKT ELLER SKADA LIGGER TILL GRUND FÖR DETTA ANSPRÅK. INTE UNDER NÅGRA OMSTÄNDIGHETER ÄR AOC INTERNATIONAL (EUROPE) B.V. ANSVARIGT FÖR UTEBLIVEN VINST, FÖRLUST AV ANVÄNDNING ELLER ANLÄGGNINGAR ELLER UTRUSTNING, ELLER ANDRA INDIREKTA, OAVSIKTLIGA ELLER PÅFÖLJANDE SKADOR. VISSA STATER TILLÅTER INTE UTESLUTANDE ELLER BEGRÄNSNING AV ANSVARET FÖR FÖLJDSKADOR ELLER TILLFÄLLIGA SKADOR KAN DET HÄNDA ATT OVANSTÅENDE BEGRÄNSNING INTE GÄLLER DIG. ÄVEN OM DENNA BEGRÄNSADE GARANTI GER DIG VISSA LAGLIGA RÄTTIGHETER, KAN DU HA ANDRA RÄTTIGHETER, SOM VARIERAR FRÅN LAND TILL LAND. DENNA BEGRÄNSADE GARANTI GÄLLER ENDAST FÖR PRODUKTER KÖPTA I MEDLEMSLÄNDER I EU. Informationen i det här dokumentet kan ändras utan föregående meddelande. Mer information finns på: 57

58 AOC International (Europe) B.V. Prins Bernhardplein 200 / 6 th floor, Amsterdam, The Netherlands Tel: +31 (0) Fax: +31 (0) AOC PIXELPOLICY ISO KLASS 1 25 juli, 2013 AOC strävar efter att leverera produkter av högsta kvalitet. Vi använder några av industrins mest avancerade tillverkningsprocesser och praktiserar en strikt kvalitetskontroll. Pixel- eller subpixeldefekter på de TFT-paneler som används på platta skärmar är dock ibland oundvikliga. Ingen tillverkare kan garantera att alla skärmar kommer att vara fria från pixeldefekter, men AOC garanterar att varje monitor med ett oacceptabelt antal defekter kommer att repareras eller bytas ut under garantiperioden. I denna pixelpolicy förklaras de olika typerna av pixeldefekter, och acceptabla defektnivåer för varje typ definieras. För att garantireparation eller -byte ska komma i fråga, måste antalet pixeldefekter på en TFT-skärm överskrida dessa acceptabla nivåer. Definition av pixlar och subpixel En pixel, eller ett bildelement, består av tre subpixlar i de primära färgerna röd, grön och blå. När alla subpixlar i en pixel tänds bildar de tre färgade subpixlarna tillsammans en vit pixel. När alla är släckta bildar de tre färgade subpixlarna tillsammans en svart pixel. Typer av pixeldefekter Felaktigt ljusa punkter: skärmen visar ett mörkt mönster, subpixlar eller pixlar lyser alltid eller är "on" (på) Felaktigt svarta punkter: skärmen visar ett ljust mönster, subpixlar eller pixlar är alltid mörka eller "off" (av). ISO Defekt typ 1 Defekt typ 2 Defekt typ 3 Defekt typ 4 Pixeldefektklass Ljus pixel Svart pixel Ljus underpixel Svart underpixel Klass AOC International (Europe) B.V. 58

59 Garantivillkor för Nord- och Sydamerika (exklusive Brasilien) GARANTIDEKLARATION För AOC-färgskärmar Inklusive de som säljs i Nordamerika som specificerat Envision Peripherals, Inc. garanterar att den här produkten är fri från defekter i material och arbetsutförande under en period på tre (3) år foch ett (1) år för CRT-rör eller LCD-panel efter det ursprungliga inköpsdatumet. Under denna period kommer EPI (EPI är förkortning av Envision Peripherals, Inc.) att antingen reparera den defekta produkten med nya eller ombyggda delar, eller byta ut den mot en ny eller ombyggd produkt utan kostnad enligt nedan*. Delarna eller produktem som byts blir EPI:s egendom. För att få service i USA under denna begränsade garanti, ring EPI för namnet på närmaste auktoriserade servicecenter. Leverera produkten med förbetald frakt tillsammans med inköpskvittot till ett EPI-auktoriserat servicecenter. Om du inte kan leverera personligen: Förpacka produkten i dess ursprungliga förpackning (eller liknande) Skriv RMA-numret på adresslappen Skriv RMA-numret på förpackningen Försäkra den (eller bär risken för förlust/skada under transport) Betala all frakt EPI ansvarar inte för skador på inkommande produkt som inte packats riktigt. EPI betalar returfrakten till något av länderna som specificeras i detta garantibesked. EPI är inte ansvarigt för kostnader i samband med transport av produkten över internationella gränser. Detta inkluderar de internationella gränserna i länderna i detta garantibesked. I USA och Kanada kontakta din återförsäljare eller EPI:s kundtjänst, RMA-avdelning på avgiftsfritt nummer (888) Du kan även begära ett RMA-nummer online på * Denna begränsade garanti täcker inte förlust eller skada som orsakas av: Transport eller felaktig installation eller felaktigt underhåll Felaktig användning Underlåtenhet Orsak annan än vanlig kommersiell eller industriell användning Ändringar utförda av icke-auktoriserade Reparation, ändring eller installation av tillbehör eller delar av andra än ett auktoriserat EPI-servicecenter Olämplig miljö Överdriven eller otillräcklig värme eller luftkonditionering eller elektriska strömavbrott, överspänning eller andra oregelbundenheter Denna treåriga begränsade garanti gäller inte om produktens inbyggda programvara eller maskinvara ändrats eller modifierats av dig eller tredje part. Du är ensamt ansvarig för sådana ändringar eller modifikationer. 59

60 ALLA UTTRYCKLIGA ELLER UNDERFÖRSTÅDDA GARANTIER FÖR DENNA PRODUKT (INKLUSIVE GARANTIER FÖR SÄLJBARHET OCH LÄMPLIGHET FÖR ETT VISST ÄNDAMÅL) ÄR BEGRÄNSADE UNDER EN PERIOD AV TRE (3) ÅR FÖR DELAR OCH ARBETE OCH ETT (1) ÅR FÖR CRT-RÖR ELLER LCD-PANEL FRÅN KONSUMENTENS URSPRUNGLIGA INKÖPSDATUM. INGA GARANTIER (VARKEN UTTRYCKLIGA ELLER UNDERFÖRSTÅDDA) GÄLLER EFTER DENNA PERIOD. I USA TILLÅTER VISSA DELSTATER INGA TIDSBEGRÄNSNINGAR AV DEN UNDERFÖRSTÅDDA GARANTIN, VARFÖR OVANSTÅENDE BEGRÄNSNINGAR KANSKE INTE GÄLLER DIG. EPI:S SKYLDIGHETER OCH DIN KOMPENSATION HÄRUNDER ÄR ENDAST OCH ENBART DE SOM ANGES HÄR. EPI:S ANSVAR, OAVSETT OM DET HAR SIN GRUND I AVTALSBROTT, SKADESTÅNDSGRUNDANDE HANDLING, GARANTI, STRIKT ANSVAR ELLER NÅGOT ANNAT, SKA INTE ÖVERSTIGA PRISET FÖR DEN ENSKILDA ENHET VARS DEFEKT ELLER SKADA LIGGER TILL GRUND FÖR ANSPRÅKET. INTE UNDER NÅGRA OMSTÄNDIGHETER ÄR ENVISION PERIPHERALS, INC. INTE ANSVARIGT FÖR UTEBLIVEN VINST, FÖRLUST AV ANVÄNDNING ELLER ANLÄGGNINGAR ELLER UTRUSTNING, ELLER ANDRA INDIREKTA, OAVSIKTLIGA ELLER PÅFÖLJANDE SKADOR. VISSA DELSTATER I USA TILLÅTER INTE UTESLUTNING ELLER BEGRÄNSNING AV ANSVARET FÖR OFÖRUTSEDDA SKADOR ELLER FÖLJDSKADOR, OCH I SÅ FALL KANSKE DU INTE OMFATTAS AV OVANSTÅENDE BEGRÄNSNING. TROTS ATT DENNA BEGRÄNSADE GARANTI GER DIG SPECIFIKA JURIDISKA RÄTTIGHETER, HAR DU KANSKE ANDRA RÄTTIGHETER SOM KAN VARIERA MELLAN OLIKA STATER. I USA gäller denna begränsade garanti enbart för produkter som köpts i USA:s fastland, Alaska och Hawaii. Utanför USA gäller denna begränsade garanti enbart för produkter köpta i Kanada. informationen i det här dokumentet kan ändras utan föregående meddelande. Ytterligare information finns här: USA: ARGENTINA: BOLIVIA: CHILE: COLOMBIA: COSTA RICA: DOMINIKANSKA REPUBLIKEN: ECUADOR: EL SALVADOR: GUATEMALA: HONDURAS: NICARAGUA: PANAMA: PARAGUAY: PERU: URUGUAY: VENEZUELA: OM LANDET INTE FINNS I LISTAN: 60
