Produktspecifikation Kopparaccess

Transkript

1 1 (50) Produktspecifikation Kopparaccess gäller från INNEHÅLL SID 1 INLEDNING PRODUKTDEFINITION OCH DISPONERINGSKLASSER Allmänt Gränssnitt mot Slutkund (FKP) Gränssnitt i Korskoppling (KK) Gränssnitt i Kopplingsskåp TEKNISK BESKRIVNING Allmänt Resistans och kapacitans Isolationsresistans Impedans Dämpning GRÄNSSNITT MOT ANSLUTEN UTRUSTNING Allmänt HEL LEDNING FRÅN TELESTATION PSTN-access inom 0-4 khz Överföring inom 0-20 khz ISDN-BA (basic access) HDSL med högst 1168 kbit/s HDSL med högst 2320 kbit/s eller n*64 kbit/s SHDSL med högst 1557 kbit/s SHDSL med högst 2741 kbit/s SHDSL med högst 3093 kbit/s SHDSL med högst 4160 kbit/s SHDSL med högst 5696 kbit/s ADSL Anne A ADSL Anne I ADSL Anne L ADSL Anne M ADSL Anne J... 24

2 2 (50) 5.16 VDSL DELAD LEDNING FRÅN TELESTATION ADSL Anne A ADSL Anne L ADSL Anne M VDSL HEL LEDNING FRÅN KOPPLINGSSKÅP PSTN-access inom 0-4 khz VDSL DELAD LEDNING FRÅN KOPPLINGSSKÅP VDSL ADSL över ISDN ADSL över ISDN på Hel ledning från Telestation ADSL över ISDN på Delad ledning från Telestation Referenser Ändringsinformation... 50

3 3 (50) 1 INLEDNING Kopparaccess utgörs av en kopparförbindelse i Skanovas befintliga accessnät. Produkten är indelad i fyra produktvarianter. De tekniska värden och de diagram som anges och visas i avsnitt 3 i denna bilaga är ungefärliga och ska inte uppfattas som garanterade värden. 2 PRODUKTDEFINITION OCH DISPONERINGSKLASSER 2.1 Allmänt Kopparaccess ger Operatören tillgång till kopparpar mellan en Slutkunds Nätanslutningspunkt och Skanovas korskoppling (KK) eller Skanovas kopplingsskåp. Kopparaccess ger Operatören möjlighet att erbjuda tjänster med olika överföringskapacitet via egen utrustning ansluten till Skanovas KK eller Skanovas kopplingsskåp. Kopparaccess är begränsad till Skanovas kabelanläggning och avgränsas av Skanovas KK alt. kopplingsskåp och Skanovas gränssnitt hos Slutkunden, Första KopplingsPunkt (FKP). All koppling i KK, kopplingsskåp och FKP ingår i produkten. Anslutning av kundutrustning till FKP bekostas av Operatören. Följande figurer visar principiell anslutning av Kopparaccess då Operatörens utrustning är samlokaliserad med TeliaSoneras telestation (produkten Samlokalisering) placerad i Skanova Inplacering placerad i Operatörens egen lokal Figurer i avsnitt 6.1, 6.4 och 8.1 visar principiell anslutning av olika produktvarianter där Kopparaccessens frekvensspektrum delas mellan Operatören och Skanova (etablering på delad ledning ). Figurer i avsnitt 7.2 och 8.1 visar principiell anslutning av produktvarianter som etableras mellan Skanova kopplingsskåp och Slutkund.

4 4 (50) Telestation Slutkund Inplacering alt. Samlokalisering Operatörens utrustning OFP KK FKP Utrustning hos Slutkund Stationskabel Kopparaccess Telestation Operatörens lokal Slutkund Operatörens utrustning OFP placerad i KK FKP Utrustning hos Slutkund Indragen Operat ö rs ä gd Kopparkabel Kopparaccess OFP = Operatörens Fördelnings Punkt KK = Korskoppling FKP = Första Kopplings Punkt Figur 1

5 5 (50) Kopparaccess omfattar följande produktvarianter: Tabell 1 Produktvariant Tillämpningsområden Symbolhastighet/par (på linjen) Frekvensband a) Kopparaccess Hel ledning från Telestation Kopparaccess Hel ledning från Telestation Kopparaccess Hel ledning från Telestation PSTN inom 0-4 khz Överföring inom 0-20 khz; telemetri, larm, etc. 0-4 khz 0 20 khz ISDN-BA 80 kbaud 0 40 khz HDSL ma 1168 kbit/s (t.e. för ISDN- PRA varvid 2 par krävs) ma 584 kbaud khz HDSL ma 2320 kbit/s eller n 64 kbit/s ma 1160 kbaud khz SHDSL ma 1557 kbit/s ma 389,3 kbaud khz SHDSL ma 2741 kbit/s ma 685,3 kbaud khz SHDSL ma 3093 kbit/s ma 773,3 kbaud khz SHDSL ma 4160 kbit/s ma 1042 kbaud khz SHDSL ma 5696 kbit/s ma 1426 kbaud khz Kopparaccess Hel ledning från Telestation Kopparaccess Delad ledning från Telestation Kopparaccess Hel ledning från Telestation Kopparaccess Delad ledning från Telestation Kopparaccess Hel ledning från Kopplingsskåp Kopparaccess Delad ledning från Kopplingsskåp ADSL, ADSL2 och ADSL2+ (anne A, B, M) ADSL2 och ADSL2+ (anne I, J) ADSL2 (anne L) ADSL, ADSL2 och ADSL2+ (anne A, B, M). Underliggande frekvensband används av Telias PSTN eller ISDN-tjänst. ADSL2 (anne L). Underliggande frekvensband används av Telias PSTNtjänst. VDSL VDSL på Delad ledning, vilket innebär att underliggande frekvensband används av PSTN eller ISDN. VDSL-etablering vid kopplingsskåp innebär att operatörens utrustning ansluts till Kopparaccessen i Skanovas kopplingsskåp som är placerat i accessnätet på sträckan mellan telestationen och Operatörens Slutkund. VDSL-etablering vid kopplingsskåp och samtidig Delad ledning. 26 b) 2208 khz khz 26 b) 552 khz khz khz 25 b) khz 30 MHz 25 khz 30 MHz 25 b) khz 30 MHz 25 khz 30 MHz

6 6 (50) a) Gränsvärdena avser ungefärliga brytpunkter på kurvorna för respektive effektspektrum. b) Operatören kan använda det underliggande frekvensbandet för att etablera en PSTN-tjänst. Kopparparets fysiska längd bestäms av framföringsvägen för de kablar som utnyttjas. Den verkliga längden för ett kopparpar är i genomsnitt ca 1,8 gånger det geografiska fågelvägsavståndet från FKP till KK. Observera att stora avvikelser från genomsnittet förekommer. Tilläggsprodukten Ledningsdata ger noggrannare uppgifter om ledningslängder, ledardimensioner samt dämpningsvärde och resistansvärde för de enskilda kopparparen. Operatören har ansvar för att bedöma om transmissionssystemet fungerar vid det aktuella kopparparets längd och dämpning. Skanova lämnar inte några garantier för funktion, kvalitet etc. hos de tjänster som Operatören tillhandahåller för sina Slutkunder. Tabell 2: Disponeringsklasser Högsta tillåten ledningsdämpning vid 150 khz Transmissions system Ma tillåten totaleffekt Krav på effektreglering Ingen dämpnings begränsning PSTN/ISDN SHDSL/enhanced SHDSL ma 389,3 Kbaud/par HDSL ma 400 Kbaud/par ADSL/ADSL2/ ADSL2+ Anne A, I och L ma frekvens upplänk 138 khz VDSL/VDSL2 ma frekvens i första upplänks band (US0) 138 khz Högst 26 db dämpning Motsvarar ca 2700 m kabelväg med 0,4 mm ledardiameter SHDSL/enhanced SHDSL. ma 685,3 Kbaud/par HDSL ma 584 Kbaud/par ADSL/ADSL2/ ADSL2+ Anne B, J och M ma frekvens upplänk 276 khz VDSL/VDSL2 ma frekvens i första upplänks band (US0) 276 khz Högst 19,5 db dämpning Motsvarar ca 2000 m kabelväg med 0,4 mm ledardiameter SHDSL/enhanced SHDSL. ma 773,3 Kbaud/par Enligt gällande specifikationer för varje tillämpning i respektive kapitel. Enligt gällande specifikationer för varje tillämpning i respektive kapitel. Högst 14,5 db dämpning Motsvarar ca 1500 m kabelväg med 0,4 mm ledardiameter SHDSL/enhanced SHDSL. ma 1042 Kbaud/par HDSL ma 1160 Kbaud/par Högst 10,5 db dämpning Motsvarar ca 1100 m kabelväg med 0,4 mm ledardiameter SHDSL/enhanced SHDSL. ma 1426 Kbaud/par Angivna dämpningsvärden är ingen garanti för fungerande tjänst. De anger högsta tillåtna ledningsdämpning för respektive disponeringsklass.

7 7 (50) 2.2 Gränssnitt mot Slutkund (FKP) Hos Slutkund terminerar Kopparaccess i FKP (Första KopplingsPunkt). Hos företagskunder sker den fysiska termineringen normalt med en kopplingsplint av typ Krone LSA. Hos privatkunder sker termineringen normalt i ett s.k. första teleuttag bestående av ett teleuttag enligt Svensk Standard SS (traditionellt telefonjack) Vid uthyrning av ett eisterande kopparpar behålls den eisterande termineringen i första teleuttag hos Slutkund. Vid behov av ny eller ändrad terminering bekostas denna av Operatören. 2.3 Gränssnitt i Korskoppling (KK) I Skanova KK termineras Kopparaccess normalt i plint av typ Krone LSA. Allt kopplingsarbete i Skanovas KK ska utföras av Skanova. Kopparparets identitet, kunduppgifter mm är av sekretesskäl inte synliga vid KK. 2.4 Gränssnitt i Kopplingsskåp För anslutning av operatörens utrustning till Skanovas kopplingsskåp, se produkten Anslutning i kopplingsskåp. 3 TEKNISK BESKRIVNING 3.1 Allmänt Kablar i accessnätet är ursprungligen avsedda för överföring av analoga signaler inom frekvensbandet Hz inklusive likström. Teoretiskt medger emellertid ett kopparpar överföring av ett mycket brett frekvensspektrum med hög effektnivå. För att skilda typer av transmissionssystem ska kunna sameistera i en kabel, och inte störa ut varandra, förutsätts dock vissa begränsningar. Skanova har utformat sådana begränsningar (disponeringsregler) som är baserade på systemens utsända effektspektrum och immuniteten mot störande signaler samt kabelegenskaper. Skanova tillämpar dessa disponeringsregler vid svar på förfrågan och vid val av kopparpar.

8 8 (50) Accessnätets tekniska standard eller egenskaper kan lokalt utgöra hinder för leverans av Kopparaccess. Eempel på sådana förhållanden: a) Tillgängligt kopparpar är belagt med multiplesystem. b) Tillgängligt kopparpar är pupiniserat. c) Tillgängligt kopparpars egenskaper avviker från de värden som anges i avsnitten nedan. d) Accessförbindelsen till Slutkund utgörs inte av kopparpar. Brister i Skanovas dokumentation av accessnätet kan medföra att ett lämnat leveranslöfte (s.k. Beställningsbekräftelse) inte kan uppfyllas och att Skanova därvid har rätt att omedelbart säga upp berört Hyresavtal för produktvariant. I fall a) och b) kan fördjupad förfrågan om bortbyggande av multiplesystem respektive pupinspolar beställas mot avgift. 3.2 Resistans och kapacitans Slingresistansen (summan av båda ledarnas likströmsresistanser) för kopparpar i accessnätet beror på ledningslängd och ledardimension och är vanligen lägre än 1200 ohm. Tabell 3 anger ungerfärliga likströmsresistanser för kopparpar av de ledardimensioner som förekommer. Om kopparparet är sammansatt av delsträckor med olika ledardiametrar, vilket är vanligt, är den totala slingresistansen lika med summan av delsträckornas resistanser. Tabell 3 Ledardiameter mm Slingresistans Ohm/km vid + 15º C 0, , , ,7 89 Kapacitansen för kopparpar i accessnätet är mellan 37 och 45 nf/km. 3.3 Isolationsresistans Ett kopparpars resistans mellan vardera ledningsbranschen och jord samt mellan ledningsbranscherna är vanligen lägst 1 Mohm.

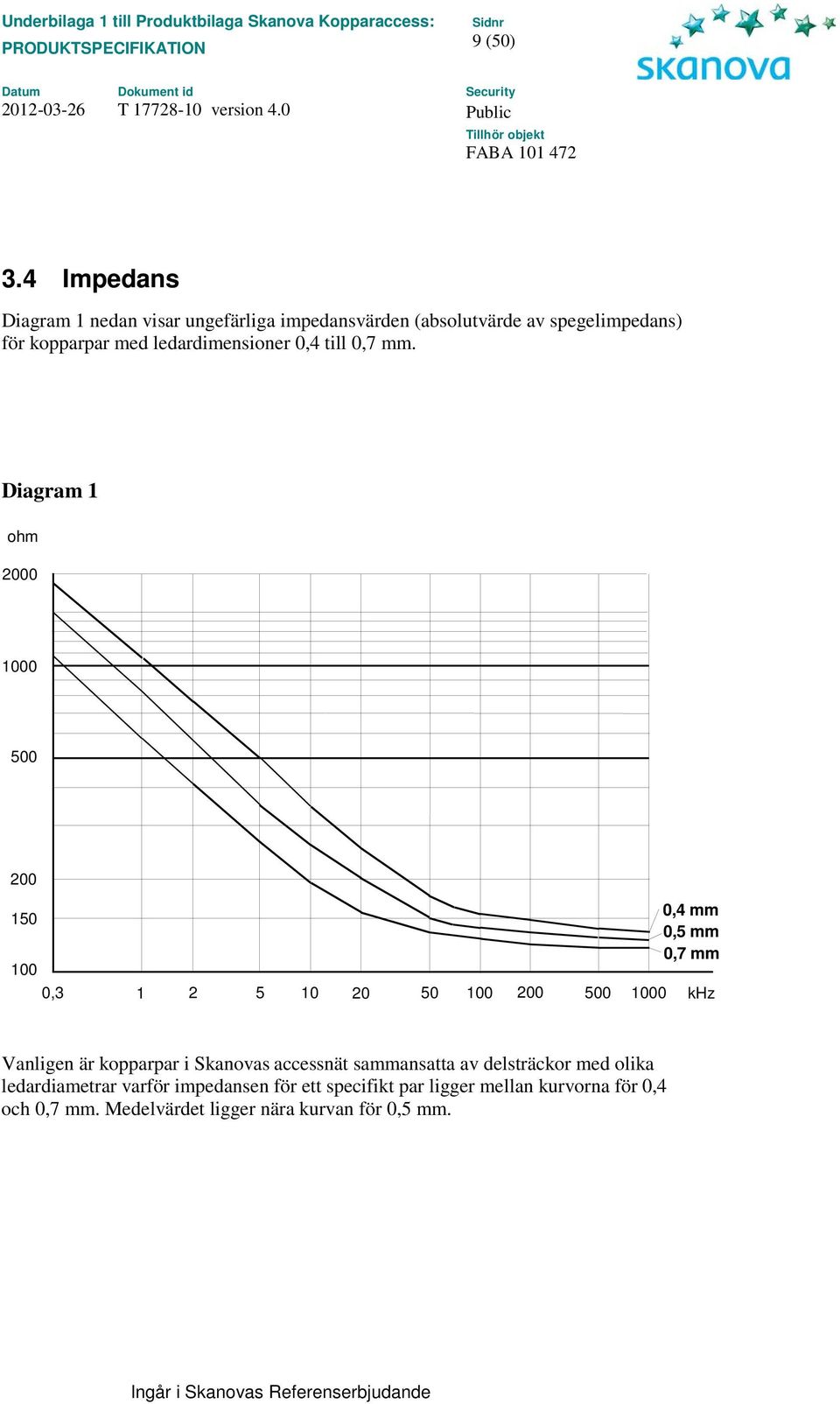

9 9 (50) 3.4 Impedans Diagram 1 nedan visar ungefärliga impedansvärden (absolutvärde av spegelimpedans) för kopparpar med ledardimensioner 0,4 till 0,7 mm. Diagram 1 ohm , ,4 mm 0,5 mm 0,7 mm khz Vanligen är kopparpar i Skanovas accessnät sammansatta av delsträckor med olika ledardiametrar varför impedansen för ett specifikt par ligger mellan kurvorna för 0,4 och 0,7 mm. Medelvärdet ligger nära kurvan för 0,5 mm.

10 10 (50) 3.5 Dämpning Diagram 2 och 3 visar dämpning i db/km för kopparpar med ledardimensioner 0,4 till 0,7 mm i frekvensområdet 0, khz respektive 1-30 MHz. Diagram 2: Dämpning i db/km i frekvensområdet 0, khz db / km 10 0,4 mm 0,5 mm 0,7 mm 5 0 0, khz

11 11 (50) Diagram 3: Dämpning i db/km i frekvensområdet 1-30 MHz db / km 60 0,4 mm 0,5 mm 0,7 mm MHz Vanligen är kopparparen sammansatta av delsträckor med olika ledardiametrar. Dämpningen för ett specifikt par ligger mellan kurvorna för 0,4 och 0,7 mm. Medelvärdet ligger nära kurvan för 0,5 mm. Ett kopparpars totala dämpning erhålls genom summering av ingående delsträckornas dämpning. 4 GRÄNSSNITT MOT ANSLUTEN UTRUSTNING 4.1 Allmänt I avsnitt 5 specificeras för respektive tillämpning tillåtna värden på elektriska och transmissionstekniska parametrar i gränssnittet mot ansluten utrustning. Operatören ska, om störningar på nätet konstateras, kunna vidimera att den utrustning som är ansluten till Skanovas nät inte överskrider tillåtna parametervärden för respektive tillämpning. Tillämpningarna är avsedda för internationellt standardiserade transmissionssystem, även om det inte är uteslutet att system med icke-standardiserade egenskaper kan tillämpas inom angivna gränssnittsegenskaper.

12 12 (50) För att minska risken för transmissionsstörningar pga. korrosion i kontakter och kabelskarvar, kan det vara fördelaktigt om kopparparet genomflyts av en svag likström. Så är fallet om Operatörens utrustning fjärrmatar slutkundsplacerad utrustning med likström via kopparparet. Vid delad ledning genomflyts kopparparet av likström via telefonitjänsten. All utrustning som ansluts till Kopparaccess ska uppfylla de emissionskrav inom frekvensbandet 150 khz 30 MHz som anges i avsnitt av ETSI EN ; Telecommunication network equipment; ElectroMagnetic Compatibility (EMC) requirements (V1.4.1, ). Testmetoderna ska vara enligt standardens avsnitt 6.3. Till kopparparet anslutna överspänningsskydd ska ha en lägsta nominell tändspänning på 230 V d.c. och uppfylla kraven i ITU-T-rekommendation K.12 Characteristics of gas discharge tubes for the protection of telecommunications installations (02/2006). 5 HEL LEDNING FRÅN TELESTATION 5.1 PSTN-access inom 0-4 khz Denna tillämpning är avsedd för överföring av traditionell telefonifunktion, PSTN, inom frekvensbandet 0-4 khz. Gränsvärden för likspänning, strömmatning, ringsignalering inom frekvensbandet 0-50 Hz och utsänd effekt inom frekvensbandet 0-4 khz är samma som specificeras i avsnitt 5.2 nedan. Frekvensbandet ovanför 4 khz får inte användas. På en Kopparaccess med denna tillämpning förbehåller sig Skanova rätt att hyra ut ovanliggande frekvensband för ADSL eller VDSL på Delad ledning. 5.2 Överföring inom 0-20 khz Denna tillämpning är avsedd för överföring inom 0 20 khz t.e., audio, larm och telemetri Likspänning och likström Gränssnittet tillåter likspänning som uppgår till högst 60 V och likström som uppgår till högst 60 ma.

13 13 (50) Signaler i frekvensbandet 0 50 Hz Gränssnittet tillåter att en spänning inom frekvensbandet 0 50 Hz, uppgår till högst 90 Veff Signaler i frekvensbandet 50 Hz 30 MHz Gränssnittet tillåter att utsänd effekt inom varje frekvensband inom området 50 Hz 30 MHz, vid mätbandbredd och mätimpedans enligt tabell 4, uppgår till högst det som anges av gränslinjen i diagram 4 nedan. Tabell 4 Frekvensband Mätbandbredd Mätimpedans 50 Hz 5 khz 10 Hz 600 ohm 5 khz 20 khz 300 Hz 600 ohm 20 khz 30 MHz 1 khz 135 ohm Diagram 4 dbm k k k 30 M khz 10 khz 100 khz 1 MHz 10 MHz Momentan spänning Gränssnittet tillåter att momentana topp-till-toppvärdet av spänningen i frekvensbandet 200 Hz 20 khz är högst 5 V.

14 14 (50) Obalans till jord Gränssnittet tillåter att obalansen till jord, definierad som LCL (longitudinal conversion loss), är lägst det som anges i tabell 5 nedan. Mätmetod är definierad i ITU-T-rekommendation G.117, figur 4. Impedansen Z i angiven mätmetod ska vara 600 ohm för frekvenser 50 Hz 20 khz och 135 ohm för frekvenser 20 khz 30 MHz. Tabell 5 Frekvensband LCL 50 Hz 600 Hz 40 db 600 Hz 3400 Hz 46 db 3400 Hz 300 khz 55 db 300 khz 3 MHz 50 db 3 MHz 30 MHz 35 db 5.3 ISDN-BA (basic access) Denna tillämpning är avsedd för transmissionssystem för ISDN-BA (basic access) i utförande enligt ETSI TS [1]. Gränssnittet tillåter parametervärden enligt tabell 6. Tabell 6 Parameter Värde Avsnitt i TR [3] Linjekod 2B1Q 9.1 Symbolhastighet 80 kbaud Utsänd total medeleffekt högst +14 dbm Utsänd pulsamplitud Högst 2,5 V Utsänt effektspektrum Se Obalans till jord Se Likspänning på vardera ledningsbranschen (relativt jord) 0 till ±140 V Likström högst 60 ma

15 15 (50) 5.4 HDSL med högst 1168 kbit/s För att denna tillämpning ej ska störa system på andra kopparpar i samma kabel får ledningslängden ej överstiga 2700 meter (0,4 mm ledare) alt. 26 db ledningsdämpning vid 150 khz. Operatören ansvarar själv för att beräkna ledningsdämpningen genom att beställa tilläggstjänsten Ledningsdata. Ledningsdata tillhandahålls mot avgift enligt Prislistan. Denna tillämpning är avsedd för transmissionssystem för HDSL med högst 1168 kbit/s line rate per par, vilket vanligen innebär högst 1024 kbit/s payload rate, och i utförande enligt ETSI TS [1]. En vanlig applikation är ISDN-PRA (primary rate access) på två kopparpar vilket alltså kräver två Kopparaccesser. Produktens gränssnitt tillåter parametervärden enligt tabell 7. Tabell 7 Parameter Värde Avsnitt i TR [3] Linjekod 2B1Q 10.2 Symbolhastighet / par högst 584 kbaud 10.2 Utsänd total medeleffekt högst +14 dbm Utsänd pulsamplitud högst 2,64 V Utsänt effektspektrum Se Obalans till jord Se Likspänning på vardera ledningsbranschen (relativt jord) 0 till ±140 V Likström högst 60 ma 5.5 HDSL med högst 2320 kbit/s eller n*64 kbit/s För att denna tillämpning ej ska störa system på andra kopparpar i samma kabel får ledningslängden ej överstiga 1500 meter (0,4 mm ledare) alt. 14,5 db ledningsdämpning vid 150 khz. Operatören ansvarar själv för att beräkna ledningsdämpningen genom att beställa tilläggstjänsten Ledningsdata. Ledningsdata tillhandahålls mot avgift enligt Prislistan. Denna tillämpning är avsedd för transmissionssystem för HDSL med högst 2320 kbit/s line rate per par, vilket vanligen innebär högst 2048 kbit/s payload rate, eller n 64 kbit/s och i utförande enligt ETSI TS [1]. Gränssnittet tillåter parametervärden enligt tabell 8.

16 16 (50) Tabell 8 Parameter Värde Avsnitt i TR [3] Linjekod 2B1Q 10.3 Symbolhastighet / par högst 1160 kbaud 10.3 Utsänd total medeleffekt högst +14 dbm Utsänd pulsamplitud högst 2,50 V Utsänt effektspektrum Se Obalans till jord Se Likspänning på vardera ledningsbranschen (relativt jord) 0 till ±140 V Likström Högst 60 ma 5.6 SHDSL med högst 1557 kbit/s Denna tillämpning är avsedd för transmissionssystem för SHDSL med högst 1168 (1557) kbit/s line rate per par, vilket vanligen innebär högst 1160 (1549) kbit/s payload rate, symmetrisk PSD-mask och i utförande enligt ITU-T-rekommendation G [2]. Värdena inom parentes avser enhanced SHDSL. Gränssnittet tillåter parametervärden enligt tabell 9. Tabell 9 Parameter Värde Avsnitt i TR [3] Linjekod 16 TC-PAM*) 10.5 Symbolhastighet högst 389,3 kbaud 10.5 Utsänd total medeleffekt högst +14 dbm Utsänd pulsamplitud Högst 12 V Utsänt effektspektrum Se Obalans till jord Se Likspänning på vardera ledningsbranschen (relativt jord) 0 till ±140 V Likström Högst 60 ma *) 32 TC-PAM vid enhanced SHDSL

17 17 (50) Referenser [1] ETSI TS ; Integrated Services Digital Network (ISDN) basic rate access; Digital transmission system on metallic local lines. (V1.4.1, ) [2] ITU-T Rec. G.991.2; Single-pair high-speed digital subscriber line (SHDSL) transceivers (12/2003) samt tillhörande Amendment 1 (07/2004), Amendment 2 (02/2005), Amendment 3 (09/2005), Erratum 1 (04/2005) och Amendment 2 Erratum 1 (11/2005) [3] ETSI TR ; Access Networks; Spectral management on metallic access networks; Part 1: Definitions and signal library. (V1.5.1, ) 5.7 SHDSL med högst 2741 kbit/s För att denna tillämpning ej ska störa system på andra kopparpar i samma kabel får ledningslängden ej överstiga 2700 meter (0,4 mm ledare) alt. 26 db ledningsdämpning vid 150 khz. Operatören ansvarar själv för att beräkna ledningsdämpningen genom att beställa tilläggstjänsten Ledningsdata. Ledningsdata tillhandahålls mot avgift enligt Prislistan. Denna tillämpning är avsedd för transmissionssystem för SHDSL med högst 2056 (2741) kbit/s line rate per par, vilket vanligen innebär högst 2048 (2733) kbit/s payload rate, symmetrisk PSD-mask och i utförande enligt ITU-T-rekommendation G [2]. Värdena inom parentes avser enhanced SHDSL. Gränssnittet tillåter parametervärden enligt tabell 10. Tabell 10 Parameter Värde Avsnitt i TR [3] Linjekod 16 TC-PAM*) 10.5 Symbolhastighet / par högst 685,3 kbaud 10.5 Utsänd total medeleffekt högst +14 dbm Utsänd pulsamplitud Högst 12 V Utsänt effektspektrum Se Obalans till jord Se Likspänning på vardera ledningsbranschen (relativt jord) 0 till ±140 V Likström Högst 60 ma *) 32 TC-PAM vid enhanced SHDSL

18 18 (50) Referenser [1] ETSI TS ; High bit-rate Digital Subscriber Line (HDSL) transmission systems on metallic local lines; HDSL core specification and applications for combined ISDN-BA and kbit/s transmission. (V1.5.3, ) [2] ITU-T Rec. G.991.2; Single-pair high-speed digital subscriber line (SHDSL) transceivers (12/2003) samt tillhörande Amendment 1 (07/2004), Amendment 2 (02/2005), Amendment 3 (09/2005), Erratum 1 (04/2005) och Amendment 2 Erratum 1 (11/2005) [3] ETSI TR ; Access Networks; Spectral management on metallic access networks; Part 1: Definitions and signal library. (V1.5.1, ) 5.8 SHDSL med högst 3093 kbit/s För att denna tillämpning ej ska störa system på andra kopparpar i samma kabel får ledningslängden ej överstiga 2000 meter (0,4 mm ledare) alt. 19,5 db ledningsdämpning vid 150 khz. Operatören ansvarar själv för att beräkna ledningsdämpningen genom att beställa tilläggstjänsten Ledningsdata. Ledningsdata tillhandahålls mot avgift enligt Prislistan. Denna tillämpning är avsedd för transmissionssystem för SHDSL med högst 2320 (3093) kbit/s line rate per par, vilket vanligen innebär högst 2312 (3085) kbit/s payload rate, symmetrisk PSD-mask och i utförande enligt ITU-T-rekommendation G [2]. Värdena inom parentes avser enhanced SHDSL. Gränssnittet tillåter parametervärden enligt tabell 11. Tabell 11 Parameter Värde Avsnitt i TR [3] Linjekod 16 TC-PAM*) 10.5 Symbolhastighet / par högst 773,3 kbaud 10.5 Utsänd total medeleffekt högst +15 dbm Utsänd pulsamplitud Högst 12 V Utsänt effektspektrum Se Obalans till jord Se Likspänning på vardera ledningsbranschen (relativt jord) 0 till ±140 V Likström Högst 60 ma *) 32 TC-PAM vid enhanced SHDSL

19 19 (50) 5.9 SHDSL med högst 4160 kbit/s För att denna tillämpning ej ska störa system på andra kopparpar i samma kabel får ledningslängden ej överstiga 1500 meter (0,4 mm ledare) alt. 14,5 db ledningsdämpning vid 150 khz. Operatören ansvarar själv för att beräkna ledningsdämpningen genom att beställa tilläggstjänsten Ledningsdata. Ledningsdata tillhandahålls mot avgift enligt Prislistan. Denna tillämpning är avsedd för transmissionssystem för SHDSL med högst 4168 kbit/s line rate per par, även benämnd enhanced SHDSL, vilket vanligen innebär högst 4160 kbit/s payload rate, symmetrisk PSD-mask och i utförande enligt ITU-Trekommendation G [2]. Gränssnittet tillåter parametervärden enligt tabell 12. Tabell 12 Parameter Värde Avsnitt i TR [3] Linjekod 32 TC-PAM 10.7 Symbolhastighet / par Högst 1042 kbaud 10.7 Utsänd total medeleffekt högst +15 dbm Utsänd pulsamplitud Högst 12 V Utsänt effektspektrum Se Obalans till jord Se Likspänning på vardera ledningsbranschen (relativt jord) 0 till ±140 V Likström Högst 60 ma 5.10 SHDSL med högst 5696 kbit/s För att denna tillämpning ej ska störa system på andra kopparpar i samma kabel får ledningslängden ej överstiga 1100 meter (0,4 mm ledare) alt. 10,5 db ledningsdämpning vid 150 khz. Operatören ansvarar själv för att beräkna ledningsdämpningen genom att beställa tilläggstjänsten Ledningsdata. Ledningsdata tillhandahålls mot avgift enligt Prislistan. Denna tillämpning är avsedd för transmissionssystem för SHDSL med högst 5704 kbit/s line rate per par, även benämnd enhanced SHDSL, vilket vanligen innebär högst 5696 kbit/s payload rate, symmetrisk PSD-mask och i utförande enligt ITU-Trekommendation G [2]. Gränssnittet tillåter parametervärden enligt tabell 13.

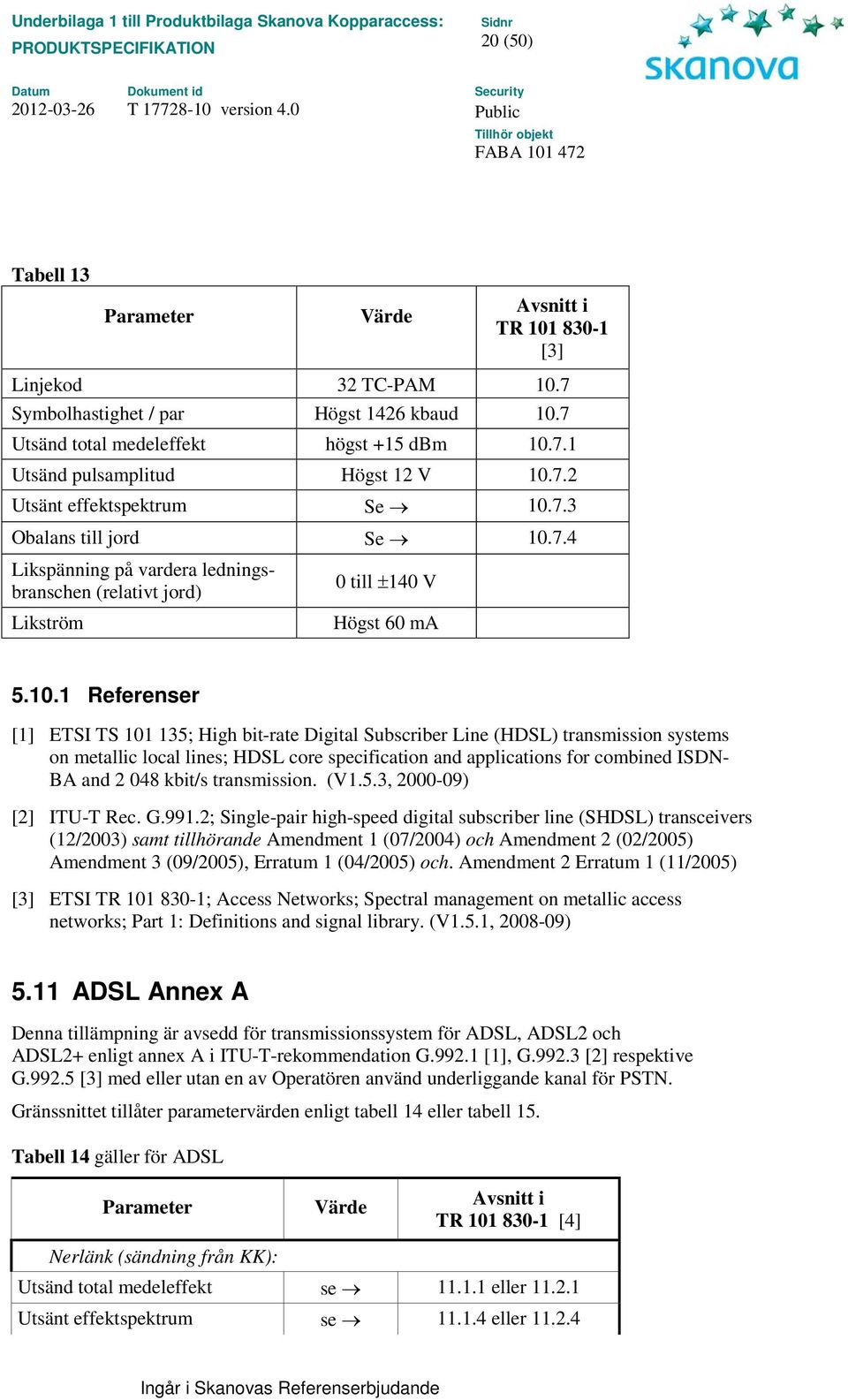

20 20 (50) Tabell 13 Parameter Värde Avsnitt i TR [3] Linjekod 32 TC-PAM 10.7 Symbolhastighet / par Högst 1426 kbaud 10.7 Utsänd total medeleffekt högst +15 dbm Utsänd pulsamplitud Högst 12 V Utsänt effektspektrum Se Obalans till jord Se Likspänning på vardera ledningsbranschen (relativt jord) 0 till ±140 V Likström Högst 60 ma Referenser [1] ETSI TS ; High bit-rate Digital Subscriber Line (HDSL) transmission systems on metallic local lines; HDSL core specification and applications for combined ISDN- BA and kbit/s transmission. (V1.5.3, ) [2] ITU-T Rec. G.991.2; Single-pair high-speed digital subscriber line (SHDSL) transceivers (12/2003) samt tillhörande Amendment 1 (07/2004) och Amendment 2 (02/2005) Amendment 3 (09/2005), Erratum 1 (04/2005) och. Amendment 2 Erratum 1 (11/2005) [3] ETSI TR ; Access Networks; Spectral management on metallic access networks; Part 1: Definitions and signal library. (V1.5.1, ) 5.11 ADSL Anne A Denna tillämpning är avsedd för transmissionssystem för ADSL, ADSL2 och ADSL2+ enligt anne A i ITU-T-rekommendation G [1], G [2] respektive G [3] med eller utan en av Operatören använd underliggande kanal för PSTN. Gränssnittet tillåter parametervärden enligt tabell 14 eller tabell 15. Tabell 14 gäller för ADSL Parameter Värde Avsnitt i TR [4] Nerlänk (sändning från KK): Utsänd total medeleffekt se eller Utsänt effektspektrum se eller

21 21 (50) Downstream power back-off *) se eller Upplänk (sändning från FKP): Utsänd total medeleffekt se eller Utsänt effektspektrum se eller Nerlänk och Upplänk: Utsänd pulsamplitud högst 19 V eller Obalans till jord se eller Tabell 15 gäller för ADSL2 och ADSL2+ Parameter Värde Avsnitt i ITU-T Rec. G992.3 [2] ITU-T Rec. G992.5 [3] Nerlänk (sändning från KK): Utsänd total medeleffekt se A eller A Utsänt effektspektrum se A.1.2 eller A.1.3 Downstream power back-off *) se Upplänk (sändning från FKP): Utsänd total medeleffekt se A Utsänt effektspektrum se A.2.2 Upstream power back-off *) se Nerlänk och Upplänk: Obalans till jord se i ref [4] Power management, L2 state Ej tillåtet i ref [2] *) Power back-off = Power cutback (PCB) Om Operatören etablerar en PSTN-tjänst under ADSL, ska dessutom tillämpas de parametervärden som anges i kapitel 5.1 (inkl. underliggande avsnitt) ADSL Anne I Denna tillämpning är avsedd för transmissionssystem för ADSL2 och ADSL2+ i utförande enligt anne I i ITU-T-rekommendation G [2] respektive G [3]; All Digital Mode ADSL with improved spectral compatibility with ADSL over POTS. Gränssnittet tillåter parametervärden enligt tabell 16.

22 22 (50) Tabell 16 Parameter Värde Avsnitt i ITU-T Rec. G [2] ITU-T Rec. G [3] Nerlänk (sändning från KK): Utsänd total medeleffekt se I eller I Utsänt effektspektrum se I.1.2 eller I.1.3 Downstream power back-off *) se Upplänk (sändning från FKP): Utsänd total medeleffekt se I Utsänt effektspektrum se I.2.2 Upstream power back-off *) se Nerlänk och Upplänk: Obalans till jord se i ref [4] Power management, L2 state Ej tillåtet i ref [2] *) Power back-off = Power cutback (PCB) 5.13 ADSL Anne L Denna tillämpning är avsedd för transmissionssystem för ADSL2 i utförande enligt anne L i ITU-T-rekommendation G [2]; Reach etended ADSL2 (READSL2) system operating above POTS. Gränssnittet tillåter parametervärden enligt tabell 17. Tabell 17 Parameter Värde Avsnitt i ITU-T Rec. G [2] Nerlänk (sändning från KK): Utsänd total medeleffekt se L eller L Utsänt effektspektrum se L.1.2 eller L.1.3 Downstream power back-off *) se Upplänk (sändning från FKP): Utsänd total medeleffekt se L eller L Utsänt effektspektrum se L.2.2 eller L.2.3

23 23 (50) Upstream power back-off *) se Nerlänk och Upplänk: Obalans till jord se i ref [4] Power management, L2 state Ej tillåtet i ref [2] *) Power back-off = Power cutback (PCB) Om Operatören etablerar en PSTN-tjänst under ADSL, ska dessutom tillämpas de parametervärden som anges i kapitel 5.1 (inkl. underliggande avsnitt) Referenser [1] ITU-T Recommendation G.992.1; Asymmetric digital subscriber line (ADSL) transceivers (06/1999) samt tillhörande Amendment 1 (03/2003) och Corrigendum 1 (12/2003) till denna amendment. [2] ITU-T Recommendation G.992.3; Asymmetric digital subscriber line (ADSL) transceivers 2 (ADSL2) (01/2005) samt tillhörande Amendment 1 (09/2005), Amendment 2 (03/2006), Amendment 3 (12/2006), Amendment 4 (07/2007), Amendment 5 (06/2008) och Erratum 1 (06/2007) [3] ITU-T Recommendation G.992.5; Asymmetric digital subscriber line (ADSL) transceivers Etended bandwidth ADSL2 (ADSL2plus) (01/2005) samt tillhörande Amendment 1 (07/2005), Amendment 2 (06/2006), Amendment 3 (12/2006), Amendment 4 (07/2007) och Amendment 5 (08/2006). [4] ETSI TR ; Access Networks; Spectral management on metallic access networks; Part 1: Definitions and signal library. (V1.5.1, ) 5.14 ADSL Anne M För att denna tillämpning ej ska störa system på andra kopparpar i samma kabel får ledningslängden ej överstiga 2700 meter (0,4 mm ledare) alt. 26 db ledningsdämpning vid 150 khz. Operatören ansvarar själv för att beräkna ledningsdämpningen genom att beställa tilläggstjänsten Ledningsdata. Ledningsdata tillhandahålls mot avgift enligt Prislistan. Denna tillämpning är avsedd för transmissionssystem för ADSL2 och ADSL2+ enligt anne M i ITU-T-rekommendation G [1] respektive G [2], ADSL with etended upstream operating above POTS, med eller utan en av Operatören använd underliggande kanal för PSTN. Gränssnittet tillåter parametervärden enligt tabell 18.

24 24 (50) Tabell 18 Parameter Värde Avsnitt i ITU-T Rec. G992.3 [1] ITU-T Rec. G992.5 [2] Nerlänk (sändning från KK): Utsänd total medeleffekt se M eller M Utsänt effektspektrum se M.1.2 eller M.1.3 Downstream power back-off *) se Upplänk (sändning från FKP): Utsänd total medeleffekt se M Utsänt effektspektrum se M.2.2 Upstream power back-off *) se Nerlänk och Upplänk: Obalans till jord se i ref [3] *) Power back-off = Power cutback (PCB) Om Operatören etablerar en PSTN-tjänst under ADSL, ska dessutom tillämpas de parametervärden som anges i kapitel 5.1 (inkl. underliggande avsnitt) ADSL Anne J För att denna tillämpning ej ska störa system på andra kopparpar i samma kabel får ledningslängden ej överstiga 2700 meter (0,4 mm ledare) alt. 26 db ledningsdämpning vid 150 khz. Operatören ansvarar själv för att beräkna ledningsdämpningen genom att beställa tilläggstjänsten Ledningsdata. Ledningsdata tillhandahålls mot avgift enligt Prislistan. Denna tillämpning är avsedd för transmissionssystem för ADSL2 eller ADSL2+ i utförande enligt anne J i ITU-T-rekommendation G [1] respektive G [2]; All Digital Mode ADSL with improved spectral compatibility with ADSL over ISDN. Gränssnittet tillåter parametervärden enligt tabell 19.

25 25 (50) Tabell 19 Parameter Värde Avsnitt i ITU-T Rec. G [1] ITU-T Rec. G [2] Nerlänk (sändning från KK): Utsänd total medeleffekt se J eller J Utsänt effektspektrum se J.1.2 eller J.1.3 Downstream power back-off *) se Upplänk (sändning från FKP): Utsänd total medeleffekt se J Utsänt effektspektrum se J.2.2 Upstream power back-off *) se Nerlänk och Upplänk: Obalans till jord se i ref [3] *) Power back-off = Power cutback (PCB) Referenser [1] ITU-T Recommendation G.992.3; Asymmetric digital subscriber line (ADSL) transceivers 2 (ADSL2) (01/2005) samt tillhörande Amendment 1 (09/2005), Amendment 2 (03/2006), Amendment 3 (12/2006), Amendment 4 (07/2007), Amendment 5 (06/2008) och Erratum 1 (06/2007) [2] ITU-T Recommendation G.992.5; Asymmetric digital subscriber line (ADSL) transceivers Etended bandwidth ADSL2 (ADSL2plus) (01/2005) samt tillhörande Amendment 1 (07/2005), Amendment 2 (06/2006), Amendment 3 (12/2006), Amendment 4 (07/2007) och Amendment 5 (08/2006). [3] ETSI TR ; Access Networks; Spectral management on metallic access networks; Part 1: Definitions and signal library. (V1.5.1, ) 5.16 VDSL Denna tillämpning är avsedd för etablering av VDSL2 i utförande enligt G [1] från telestation med eller utan en av Operatören använd underliggande kanal för PSTN eller ISDN. Notera att det finns Amendments och Corrigendums med betydande tillägg, ändringar och rättningar avseende G [1].

26 26 (50) För att tillämpningen VDSL anne M, dvs. US0 upp till ma 276 khz, ej ska störa system på andra kopparpar i samma kabel får ledningslängden ej överstiga 2700 meter (0,4 mm ledare) alt. 26 db ledningsdämpning vid 150 khz. Operatören ansvarar själv för att beräkna ledningsdämpningen genom att beställa tilläggstjänsten Ledningsdata. Ledningsdata tillhandahålls mot avgift enligt Prislistan. Allmänt beträffande nätdisponering för VDSL Om det finns mer än en kabelväg till ett kopplingsskåp får bara kabelvägen med direkt anslutning till telestationen användas. Framkoppling i s.k. föreningskabel är i dessa fall inte tillåten för VDSL. Föreningskabel Telestation Gränssnittet tillåter parametervärden enligt tabell 20. Tabell 20 Parameter Värde/egenskap Nerlänk (sändning från telestation/kk): Utsänd total medeleffekt Profile 8a,b,c,d, 12a,b 17a, 30a, Utsänt effektspektrum B8-1, B8-2, B8-3, B8-4, B8-5, B8-6, B8-7, B8-10, B8-11, B8-12, B8-15, B8-16 Upplänk (sändning från Slutkund): Utsänd total medeleffekt Profile 8a,b,c,d, 12a,b 17a, 30a, Avsnitt/tabell i G [1] Table 6-1/G VDSL2 profiles Table B-7/G Table 6-1/G VDSL2 profiles

27 27 (50) Utsänt effektspektrum Upstream power back-off ska alltid användas. B8-1, B8-2, B8-3, B8-4, B8-5, B8-6, B8-7, B8-10, B8-11, B8-12, B8-15, B8-16 US1: a = 54,7; b = 24,0 US2: a = 58,3; b = 16,0 US3: a = 60,0; b = 8,0 Table B-6/G Nerlänk och Upplänk: Frekvensplan 998 Table B.1/G Band plans Spärrband för radiofrekvenser Ska finnas möjlighet att aktivera Spärrband för radiofrekvenser 7.4 Obalans till jord se Om Operatören driver en PSTN-tjänst under VDSL, gäller dessutom de parametervärden som anges i kapitel 5.1 (inkl. underliggande avsnitt). Om Operatören driver en ISDN-tjänst under VDSL så tillämpas i tabell 20: B8-2, B8-3, B8-6, B8-7, B8-10, B8-12, B8-15, och B8-16 i Table B-6/G.993.2, vilket medför att US0 (optional upstream band) inte används i överlappande frekvenser. Dessutom ska de parametervärden som anges i avsnitt 5.2 tillämpas. Referenser: [1] ITU-T G.993.2; Very high speed digital subscriber line transceivers 2 (VDSL2): (02/2006), samt tillhörande Corrigendum 1 (12/2006), Amendment 1 (04/2007), Corrigendum 1 till Amendment1 (07/2007), Corrigendum 2 (07/2007), Amendment2 (02/2008) och Amendment3 (08/2008). 6 DELAD LEDNING FRÅN TELESTATION 6.1 ADSL Anne A Denna tillämpning är avsedd för transmissionssystem för ADSL, ADSL2 och ADSL2+ enligt anne A i ITU-T-rekommendation G [1], G [2] respektive G [3] och erbjuds på följande villkor: Den nedre delen av kopparparets frekvensband används av Telias telefonitjänst (PSTN). Operatörens ADSL-utrustning placeras i TeliaSoneras samlokaliseringsutrymme, i Skanova Inplacering eller i Operatörens lokal.

28 28 (50) Splitterfunktionen, som separerar frekvensbanden för ADSL och PSTN, tillhandahålls av Operatören och förutsätts vara realiserad i direkt anslutning till ADSL-modemet. Frekvensbandet för ADSL ska begränsas till khz ( khz vid ADSL2+). Två ledningspar i produkten Stationskabel Koppar (alternativt i produkten Etern anslutningskabel, koppar ) erfordras. Splitterns teleport (A) ska anslutas till kabelparet mot TeliaSoneras lokalstation. Splitterns linjeport (B) ska anslutas till kabelparet mot Kopparaccessen. Hos Slutkund ska ADSL-utrustningen anslutas till FKP (=första teleuttag) med hjälp av en mellanpropp som är avsedd att sättas mellan teleuttag och telepropp utformade enligt Svensk Standard SS Splitterns linjeport (C) ska anslutas till mellanproppens två nedre stiftdon. Splitterns teleport (D) ska anslutas till mellanproppens två nedre hylsdon. Mellanproppens två övre stiftdon ska vara förbundna med de två övre hylsdonen samt via en brytkontakt vara kopplade till de två nedre hylsdonen. Brytkontakten ska öppnas då en telepropp sätts i mellanproppens uttag (på fronten). Telias mellanpropp DBYA ( PRI MOD 6/4) med prioriterat modularuttag rekommenderas. Mellanproppen ska sättas i första teleuttag hos Slutkund. I detta teleuttag, som ska vara utformat enligt SS , ska trådparet från inkommande telelinje vara anslutet till de två nedre hylsdonen och trådparet mot det bakomliggande bostadsnätet vara anslutet till de två övre hylsdonen. Observera att omkoppling kan ha skett i detta teleuttag, så att det bakomliggande bostadsnätet är parallellkopplat med inkommande telelinje. I sådant fall måste det bakomliggande bostadsnätets trådpar flyttas till de två övre anslutningsskruvarna i teleuttaget. Det är Operatören som ansvarar för och bekostar sådan omkoppling. Telestation Slutkund Inplacering alt. Samlokalisering A PSTN Utrustning PSTN utrustning ADSL Sp modem litt er B OFP KK FKP D C sp litt ADSL modem er Stationskabel Kopparaccess

29 29 (50) Telestation Operatörens lokal Slutkund PSTN Utrustning ADSL Sp modem litt er A B OFP placerad i KK PSTN utrustning D C sp ADSL litt modem er Indragen Operat ö rs ä gd Kopparkabel Kopparaccess OFP = Operatörens Fördelnings Punkt KK = Korskoppling FKP = Första Kopplings Punkt Figur 2 För att minimera interaktion mellan ADSL och PSTN, tillåter gränssnitten A, B, C och D parametervärden enligt tabell 21 eller 22 samt tabell 23. Om splitter och modem tillhandahålls som separata enheter avser tabell 21 och 22 parametervärden för modemutgången.

30 30 (50) Tabell 21 gäller för ADSL Parameter i punkt Avsnitt i Värde TR [4] B C Nerlänk: Utsänd total medeleffekt se eller Utsänt effektspektrum se eller Downstream power back-off *) se eller Upplänk: Utsänd total medeleffekt se eller Utsänt effektspektrum se eller Nerlänk och Upplänk: Utsänd pulsamplitud Högst 19 V eller Obalans till jord se eller Tabell 22 gäller för ADSL2 och ADSL2+ Parameter i punkt Avsnitt i Värde ITU-T Rec. G [2] B C ITU-T Rec. G [3] Nerlänk: Utsänd total medeleffekt se A eller A Utsänt effektspektrum se A.1.2 eller A.1.3 Downstream power back-off *) se Upplänk: Utsänd total medeleffekt se A Utsänt effektspektrum se A.2.2 Upstream power back-off *) se Nerlänk och Upplänk: Obalans till jord se i ref [4] Power management, L2 state Ej tillåtet i ref [2] *) Power back-off = Power cutback (PCB)

31 31 (50) Tabell 23 Parameter i punkt A och D B och C mellan A och B samt D och C Tillåtna värden Avsnitt i TS [5] Likströmsresistans mellan vardera ledningsbransch och jord > 20 Mohm Likströmsresistans mellan ledningsbranscherna > 5 Mohm Likströmsresistans; summan av branschernas resistanser < 50 ohm Spänningsfall vid 25 Hz < 2 Vrms Impedans mellan ledningsbranscherna vid 25 Hz > 40 kohm Inlänkningsdämpning vid on-hook i frekvensbandet Hz 4 till +4 db Inlänkningsdämpning vid 1000 Hz < 1,0 db Inlänkningsdämpningsdistorsion (relativt 1000 Hz) i frekvensbandet Hz Refleionsdämpning* i frekvensbandet Hz i frekvensbandet Hz Obalans till jord i frekvensbandet Hz i frekvensbandet Hz i frekvensbandet Hz Isolation i frekvensbandet khz ( khz vid ADSL2+) < 1,0 db > 12 db > 8 db > 40 db > 46 db > 40 db combination combination test 3 test > 45 db Intermodulation se Grupplöptidsdistorsion se ADSL Anne L Denna tillämpning är avsedd för transmissionssystem för ADSL2 enligt anne L i ITU-T-rekommendation G [2], Reach etended ADSL2 (READSL2) system operating above POTS, och erbjuds på följande villkor:

32 32 (50) Den nedre delen av kopparparets frekvensband används av Telias telefonitjänst (PSTN). Operatörens ADSL-utrustning placeras i TeliaSoneras samlokaliseringsutrymme, i Skanova Inplacering eller i Operatörens lokal. Splitterfunktionen, som separerar frekvensbanden för ADSL och PSTN, tillhandahålls av Operatören och förutsätts vara realiserad i direkt anslutning till ADSL-modemet. Frekvensbandet för ADSL2 ska begränsas till khz. För anslutning på stations- och slutkundsida se figur 2 och den tet som föregår denna i avsnitt 6.1. För att minimera interaktion mellan ADSL och PSTN tillåter gränssnitten A, B, C och D parametervärden enligt tabell 24 och tabell 23. Om splitter och modem tillhandahålls som separata enheter avser tabell 24 parametervärden för modemutgången. Tabell 24 Parameter i punkt Avsnitt i Värde ITU-T Rec. G [2] B C Nerlänk: Utsänd total medeleffekt se L eller L Utsänt effektspektrum se L.1.2 eller L.1.3 Downstream power back-off *) se Upplänk: Utsänd total medeleffekt se L eller L Utsänt effektspektrum se L.2.2 eller L.2.3 Upstream power back-off *) se Nerlänk och Upplänk: Obalans till jord se i ref [4] Power management, L2 state Ej tillåtet i ref [2] *) Power back-off = Power cutback (PCB) Referenser [1] ITU-T Recommendation G.992.1; Asymmetric digital subscriber line (ADSL) transceivers (06/1999) samt tillhörande Amendment 1 (03/2003) och Corrigendum 1 (12/2003) till denna amendment.

33 33 (50) [2] ITU-T Recommendation G.992.3; Asymmetric digital subscriber line (ADSL) transceivers 2 (ADSL2). (01/2005) samt tillhörande Amendment 1 (09/2005), Amendment 2 (03/2006), Amendment 3 (12/2006), Amendment 4 (07/2007), Amendment 5 (06/2008) och Erratum 1 (06/2007) [3] ITU-T Recommendation G.992.5; Asymmetric digital subscriber line (ADSL) transceivers Etended bandwidth ADSL2 (ADSL2plus) (01/2005) samt tillhörande Amendment 1 (07/2005), Amendment 2 (06/2006), Amendment 3 (12/2006), Amendment 4 (07/2007) och Amendment 5 (08/2006). [4] ETSI TR ; Access Networks; Spectral management on metallic access networks; Part 1: Definitions and signal library. (V1.5.1, ) [5] ETSI TS V1.1.1; Access network DSL splitters for European deployment; Part 1: Generic specification of DSL over POTS splitters ( ). 6.3 ADSL Anne M Denna tillämpning är avsedd för transmissionssystem för ADSL2 och ADSL2+ enligt anne M i ITU-T-rekommendation G [1] respektive G [2] ADSL with etended upstream operating above POTS och erbjuds på följande villkor: Den nedre delen av kopparparets frekvensband används av Telias telefonitjänst (PSTN). Operatörens ADSL-utrustning placeras i TeliaSoneras samlokaliseringsutrymme, i Skanova Inplacering eller i Operatörens lokal. Splitterfunktionen, som separerar frekvensbanden för ADSL och PSTN, tillhandahålls av Operatören och förutsätts vara realiserad i direkt anslutning till ADSL-modemet. Frekvensbandet för ADSL2 ska begränsas till khz ( khz vid ADSL2+). För anslutning på stations- och slutkundsida se figur 2 och den tet som föregår denna i avsnitt 6.1 För att denna tillämpning ska kunna sameistera och ej störa andra kopparpar i samma kabel får Kopparaccessens längd ej överstiga 2700 meter alt. 26 db ledningsdämpning vid 150 khz.. Den maimalt tillåtna accesslängden minskas med kabelavståndet mellan Operatörens DSLAM och Skanovas KK om det avståndet är >100 meter. Operatören ansvarar för att dessa villkor uppfylls samt för att beräkna ledningsdämpningen genom att beställa tilläggstjänsten Ledningsdata. Ledningsdata tillhandahålls mot avgift enligt Prislistan. För att minimera interaktion mellan ADSL och PSTN tillåter gränssnitten A, B, C och D (se figur 2) parametervärden enligt tabell 18 och tabell 23. Om splitter och modem tillhandahålls som separata enheter avser tabell 18 parametervärden för modemutgången.

34 34 (50) Referenser: [1] ITU-T Recommendation G.992.3; Asymmetric digital subscriber line (ADSL) transceivers 2 (ADSL2). (01/2005) samt tillhörande Amendment 1 (09/2005), Amendment 2 (03/2006), Amendment 3 (12/2006), Amendment 4 (07/2007), Amendment 5 (06/2008) och Erratum 1 (06/2007) [2] ITU-T Recommendation G.992.5; Asymmetric digital subscriber line (ADSL) transceivers Etended bandwidth ADSL2 (ADSL2plus) (01/2005) samt tillhörande Amendment 1 (07/2005), Amendment 2 (06/2006), Amendment 3 (12/2006), Amendment 4 (07/2007) och Amendment 5 (08/2006).

35 35 (50) 6.4 VDSL Denna tillämpning är avsedd för etablering av VDSL2 i utförande enligt G [1] på s.k. delad ledning. Notera att det finns Amendments och Corrigendums med betydande tillägg, ändringar och rättningar avseende G [1]. Tillämpningen erbjuds på följande villkor: Den nedre delen av kopparparets frekvensband används för PSTN- eller ISDN-tjänst. Operatörens VDSL-utrustning placeras i Skanova Samlokalisering, i Skanova Inplacering eller i Operatörens lokal. Splitterfunktionen, som separerar frekvensbanden för VDSL och PSTN/ ISDN, tillhandahålls av Operatören och förutsätts vara realiserad i direkt anslutning till VDSL-modemet. Tillåtna frekvensband för VDSL är 25 khz 30 MHz förutom US0-begränsningar vid underliggande ISDN. För att tillämpningen VDSL anne M, dvs. US0 upp till ma 276 khz, ska kunna sameistera med och inte störa andra kopparpar i samma kabel får Kopparaccessens längd ej överstiga 2700 meter alt. 26 db ledningsdämpning vid 150 khz. Operatören ansvarar själv för att beräkna ledningsdämpningen genom att beställa tilläggstjänsten Ledningsdata. Ledningsdata tillhandahålls mot avgift enligt Prislistan. Telestation Slutkund PSTN Utrustning PSTN utrustning A VDSL modem Splitter OFP KK FKP D splitter VDSL modem B C Stationskabel Kopparaccess

36 36 (50) Telestation Operatörens lokal Slutkund PSTN Utrustning A PSTN utrustning VDSL modem Splitter B OFP placerad i KK D splitter C VDSL modem Indragen Operat ö rs ä gd Kopparkabel Kopparaccess OFP = Operatörens Fördelnings Punkt KK = Korskoppling FKP = Första Kopplings Punkt Figur 3 Två ledningspar i produkten Stationskabel Koppar (alternativt i produkten Etern anslutningskabel koppar ) erfordras mellan telestation och operatörens lokal. Splitterns POTS-port (A) ska anslutas till kabelparet mot telestationen. Splitterns linjeport (B) ska anslutas till kabelparet mot Kopparaccessen. Hos Slutkund ska VDSL-utrustningen anslutas till FKP (= första teleuttag) med hjälp av en mellanpropp som är avsedd att sättas mellan teleuttag och telepropp utformade enligt Svensk Standard SS Splitterns linjeport (C) ska anslutas till mellanproppens två nedre stiftdon. Splitterns POTS-port (D) ska anslutas till mellanproppens två nedre hylsdon. Mellanproppens två övre stiftdon ska vara förbundna med de två övre hylsdonen samt via en brytkontakt vara kopplade till de två nedre hylsdonen. Brytkontakten ska öppnas då en telepropp sätts i mellanproppens uttag (på fronten). Telias mellanpropp DBYA ( PRI MOD 6/4) med prioriterat modularuttag rekommenderas. Mellanproppen ska sättas i första teleuttag hos Slutkund. I detta teleuttag, som ska vara utformat enligt SS SS , ska trådparet från inkommande telelinje vara anslutet till de två nedre hylsdonen och trådparet mot det bakomliggande bostadsnätet vara anslutet till de två övre hylsdonen. Observera att omkoppling kan ha skett i detta teleuttag, så att det bakomliggande bostadsnätet är parallellkopplat med inkommande telelinje. I sådant fall måste det bakomliggande bostadsnätets trådpar flyttas till de två övre anslutningsskruvarna i teleuttaget. Det är Operatören som ansvarar för och bekostar sådan omkoppling. För att minimera interaktion mellan VDSL och PSTN tillåter gränssnitten A, B, C och D parametervärden enligt tabell 25 och tabell 26. Om splitter och modem tillhandahålls som separata enheter avser tabell 25 parametervärden för modemutgången.
